1 StudioLine puhallinpatterit

2 StudioLine puhallinpatteriperhe Uuden sukupolven innovatiiviset puhallinpatterit StudioLine on Chiller Oy:n on kehittämä ensiluokkainen puhallinpatteriperhe. Laitteiden äänitaso on jopa alle 20 db(a) normaalissa konttorihuoneessa. Olemme hylänneet StudioLine puhallinpatteriperheessä kaikki ne ratkaisut, jotka ovat tunnusomaisia massamarkkinatuotteille. Tasainen ilmavirtaus ja äänettöömyys Lamellipatteri on asennettu puhaltimen imupuolelle, joten tasainen ilmavirtaus patterin lävitse voidaan taata myös matalilla ilman nopeuksilla. Puhaltimessa on ääntä vaimentava rakenne. Puhallin on asennettu moottorin massakeskiöön, ja syntyvä ääni vaimenee osittain moottorin massaan. Tällä ratkaisulla vältetään puhaltimen aiheuttama momenttivaikutus ja siitä seuraava värähtely, joka syntyy akselivarren päähän asennetuissa ratkaisuissa. Staattorin ja roottorin lineaarisuus taataan keskittämällä ne toisiinsa nähden yhdellä akselilla eikä usealla pinnapultilla. Moottoreissa käytetään pitkäkestoisia kuulalaakereita nopeasti kuluvien liukulaakereiden sijaan, jolloin puhaltimeen ei synny horisontaalista liikettä ja siitä aiheutuvaa ääntä. Rakenteissa käytettyihin materiaaleihin on kiinnitetty erityistä huomiota. Koneen kondenssikaukalo on valmistettu ruostumattomasta teräksestä, jolloin korkean kosteuden aiheuttama ruostuminen voidaan eliminoida täydellisesti. Kotelorakenteessa käytetty pelti on pintakäsiteltyä ja sen paksuus vähintään 1,25 mm. Kondensoivissa ratkaisuissa kondenssivesi poistuu koneesta vapaasti viemäröitynä tai pyöriväliikkeisellä pumpulla. Pumpun oma anturi ohjaa sitä kondenssiveden pinnan mukaan. Alin asento käynnistää ja pysäyttää pumpun ja korkein asento katkaisee jäähdytyksen. Pumpun oma äänitaso on alle 28 db(a). 3- ja 2-tie venttiilit Puhallinpatterit voidaan varustaa tehdastoimituksena venttiilein (3-tie tai 2-tie). Patterielementissä käytetty alumiinilamelli on voimakkaasti korrugoitu ja putket ovat toisiinsa nähden sormikuviossa, joten kaukojäähdytyksessä vaadittava suuri veden lämpötilaero on mahdollinen. Studio Line pattereissa hyväksytään 9 C lämpötilaero vesipuolella. Erikoistapauksissa ero voi olla jopa korkeampikin. Hitailla virtauksilla patteri puhaltimen imupuolella, mallit SHLC ja SHLK. Puhallin moottorin massakeskiössä kuulalaakeroituna. Kondenssikaukalon materiaali RST. Pyöriväliikkeinen kondenssipumppu anturilla. 2- tai 3-tieventtiilit tehdasasennettuina. (C) (A) Hotelli- ja studiotilat Hotelli- ja studiotilojen jäähdytykseen voimme toimittaa asiakaskohtaisia imu- ja painekammion sisältäviä laitteita erilaisilla integroiduilla säleiköillä ja pyörrevirtahajottajilla. (B) Seinäsäätimet: analoginen (A) tai elektroninen (B) ja kaukosäädin (C)

3 > Quick and Environmentally Friendly Cooling Tekniset tiedot Chiller puhallinpatterit SH / SV vesipatterilla Laitetyyppi SH ja SV / äänen painetasot alle 30 db(a) Jäähdytysteho W (27 C 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 10/15 C, puolikuiva jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 15/18 C, kuiva jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 8/18 C, kuiva jäähdytys) Lämmitysteho W (20 C 50 %, vesi 60/40 C) Ilmamäärä l/s Äänen tehotaso db(a) 33,5 33,5 29,0 29,0 30,0 30,0 Äänen painetaso db(a) 10 m 2 Sabine 29,5 29,5 25,0 25,0 26,0 26,0 Äänen painetaso db(a) 100 m 2 huoneessa, 0,5 s jälkikaiunta aika 24,5 24,5 20,0 20,0 21,0 21,0 Äänen painetaso db(a) 160 m 2 huoneessa, 0,5 s jälkikaiunta aika 22,5 22,5 18,0 18,0 19,0 19,0 Laitetyyppi SH ja SV sähkötiedot / äänen painetasot alle 30 db(a) Liitäntäteho W Käyntivirta A 0,10 0,10 0,10 0,10 0,10 0,10 Virtalaji V-ph-Hz Laitetyyppi SH ja SV / äänen painetasot alle 30 db(a) Jäähdytysteho W (27 C 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 7/12 C, märkä jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 10/15 C, puolikuiva jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 15/18 C, kuiva jäähdytys) Jäähdytysteho W (25 C 50 %, vesi 8/18 C, kuiva jäähdytys) Lämmitysteho W (20 C 50 %, vesi 60/40 C) Ilmamäärä l/s Äänen tehotaso db(a) 29,0 29,0 30,5 30,5 31,5 31,5 Äänen painetaso db(a) 10 m 2 Sabine 25,0 25,0 26,5 26,5 27,5 27,5 Äänen painetaso db(a) 100 m 2 huoneessa, 0,5 s jälkikaiunta aika 20,0 20,0 21,5 21,5 22,5 22,5 Äänen painetaso db(a) 160 m 2 huoneessa, 0,5 s jälkikaiunta aika 18,0 18,0 19,5 19,5 20,5 20,5 Laitetyyppi KWC ja KWCH, sähkötiedot Liitäntäteho W Käyntivirta A 0,10 0,10 0,14 0,14 0,12 0,12 Virtalaji V-ph-Hz Tehot annettu kokonaistehoarvoina! Huonelämpötila on 1 C alhaisempi kuin patterille tuleva ilman lämpötila kattopatterien osalta! Tarkemmat valintatiedot eri olosuhteilla saatavissa Chiller Oy:n myyntiinsinööriltä tai valtuutetulta myyntiorganisaatiolta. Chiller Oy pidättää itselleen oikeuden muutoksiin ilman ennakkoilmoitusta. Puhallinpatterimallit Puhallinpatterien toiminnot ja värivaihtoehdot 1. Kuorellinen kattomalli > SHLC 2. Kuoreton kattomalli > SHLK 3. Kuorellinen seinämalli > SVC 4. Kuoreton seinämalli > SVK 5. Kuorellinen matala seinämalli > SVLC 6. Kuoreton matala seinämalli > SVLK Jäähdytys Jäähdytys-lämmitys Lämmitys Puhallinpatterien värivaihtoehdot Erilaiset värivaihtoehdot pyydettäessä Kysy myyjältäsi lukuisista muista lisävarusteista sekä asiakaskohtaisista ratkaisuista!

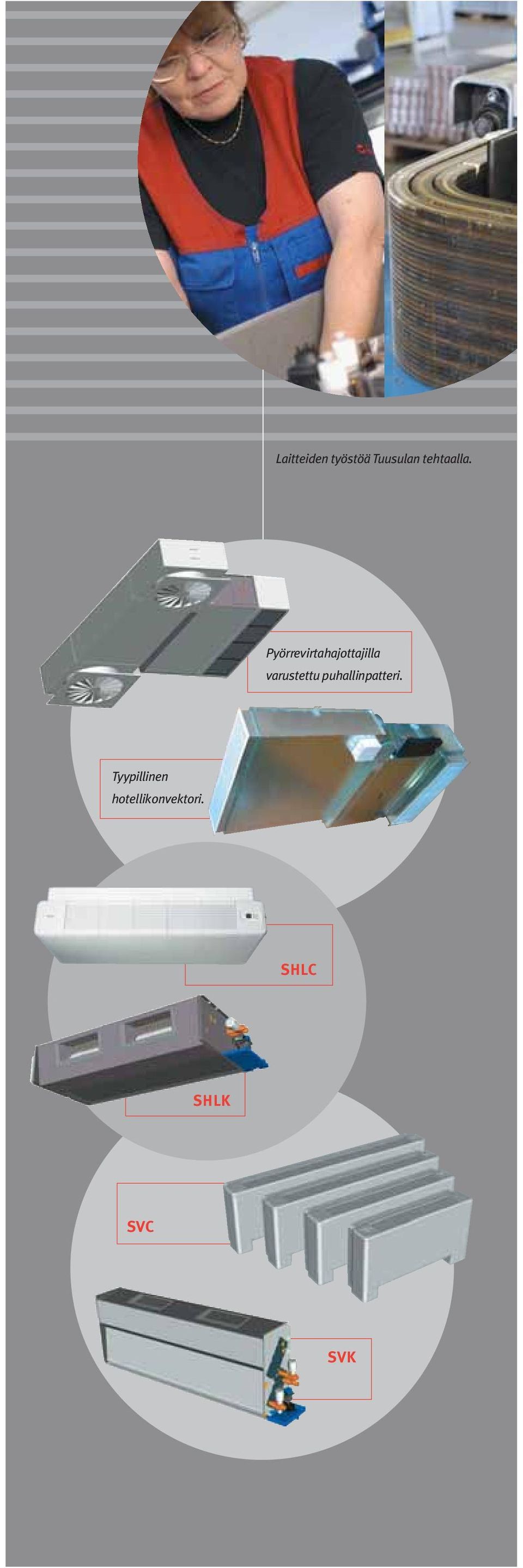

4 Laitteiden työstöä Tuusulan tehtaalla. Pyörrevirtahajottajilla varustettu puhallinpatteri. Tyypillinen hotellikonvektori. SHLC SHLK SVC SVK

5 FANAM100306FIA Chiller Oy Louhostie 2 FIN Tuusula info@chiller.fi Chiller Helsinki puh fax Chiller Turku puh fax Chiller Jyväskylä puh./fax Chiller Stockholm puh fax apeco@apeco.se
