1 KOMPKT Ilmanvaihtokoneet

2

3 KOMFOVENT KOMPKT yksiköiden esittely 3 Syitä valita KOMFOVENT KOMPKT-koneet 4 KOMFOVENT KOMPKT REGO 10 Pyörivälämmönsiirrin 11 KOMFOVENT KOMPKT REGO laitteiden vakiokoot 11 Esimerkkilaitteita 12 Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO Kompakt REGO KOMFOVENT KOMPKT REU 40 Levylämmönsiirtimet 41 KOMFOVENT KOMPKT REU laitteiden vakiokoot 41 Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Kompakt REU Komfovent Kompakt OTK 68 Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK Kompakt OTK Lisävarusteet 73 Hallintajärjestelmän varusteet 82 Hallintajärjestelmä 83 Toimintakaaviot 86 Tuote- ja tilauskoodit 87

4

5 KOMFOVENT KOMPKT Koneet KOMFOVENT KOMPKT sarja tarjoaa standardoidun valikoiman järkeviä ilmankäsittelykoneita, jossa käytetään lämmön talteenottajana joko levylämmönsiirrintä tai pyörivää lämmönsiirrintä. KOMFOVENT KOMPKT tuotteita saa myös yksinkertaisempina tuloilmayksiköinä. Koneiden suorituskyky alkaa 400 m 3 /h aina 8000 m 3 /h asti. Kaikki KOMPKT yksiköt noudattavat samaa Plug & Play periaatetta: Niissä on valmiina sisäänrakennettu ohjausjärjestelmä, joka toimitetaan jo valmiiksi asennettuna ja kaapeloituna. Ohjausjärjestelmään kuuluu automaattisesti helppokäyttöinen hallintapaneeli, joka mahdollistaa yksiköiden monipuolisen säätämisen ja käytön. KOMPKT REGO Varustettu pyörivällä lämmönsiirtimellä Siirtokapasiteetti m 3 /h. Hyötysuhde jopa 89% KOMPKT -ilmanvaihtokoneiden laajan toiminta-alueen ja pienen kokonsa ansiosta, niillä voidaan varmistaa tasainen lämpöä varaava ilmanvaihto lukuisissa käyttökohteissa: julkisissa-, yksityisissä- ja teollisissa tiloissa. Järkevän ja taloudellisen suunnittelun ansiosta KOMPKTilmanvaihtokoneet tarjoavat mahdollisuuden alhaisiin käyttökustannuksiin ja ne ovat turvallisia sekä kestäviä käytössä. Tuloilma suodatetaan puhtaana ja raikkaana sisätiloihin, mistä hyötyvät erityisesti hengityselin sairauksista kärsivät. KOMPKT REU Varustettu levylämmönsiirtimellä Siirtokapasiteetti m 3 /h. Hyötysuhde jopa 65% 89% Lämpötilasuhde jopa 65% Lämpötilasuhde jopa KOMPKT OTK Välikattoon asennettavat Ilmanvaihtokoneet Ilmamäärät m 3 /h. Erittäin kompakti koko, korkeus vain 350mm ja 545mm OTK3000 OTK 4000 Erittäin energiatehokkaalla vastavirtakennolla varustetut ilmanvaihtokoneet Ilmamäärä 700 m 3 /h asti. Hyötysyhde jopa 92% 92% Lämpötilasuhde jopa 3

6 Syitä valita KOMFOVENT KOMPKT ilmanvaihtolaitteet PLUG & PLY Älykästä suunnittelua: kaikilla yksiköillä on täysin integroitu automaattinen ohjausjärjestelmä. Modernit ohjauspaneelit auttavat asiakasta valitsemaan laitteen toiminnallisuuksia ja niiden säätämistä halutuiksi. Ohjauspaneelin kautta asiakas voi nopeasti tarkkailla laitteen toimintaa. Hyvin suunnitellun erillisen ohjauspaneelin ansiosta energian säästö on saatu mahdollisimman suureksi. Ilmanvaihtokoneet Yksiköiden hyväksytty korkean lämmöntuoton hyötysuhde Riippuen lämmönsiirtimestä, lämmön talteenotton hyötysuhde on jopa 92%, koska valtaosa poistoilman lämmöstä voidaan kerätä talteen ja lisätä puhdistettuun tuloilmaan. Myös huoneilman jäähdytys on mahdollista talteenottojärjestelmän ansiosta. Tehokas lämmön talteenotto pyörivän lämmönsiirtimen valintamahdollisuus Pyörivän lämmönsiirtimen teho voidaan valita 3 eri koko vaihtoehdosta: M, L tai XL, riippuen vaaditusta hyötysuhteesta. Tehokkaan toiminnan varmistamiseksi ja kustannusten minimoimiseksi, Emoottorit ovat varustettu lämmönsiirtoon tarkoitetuilla roottoreilla. Lämpötehokkuus Tehokkaat E-moottorit lhainen energiankulutus E-moottori jokaisessa KOMPKT laitteessa. Korkean hyötysuhdeen E moottorit käyttävät 50% vähemmän energiaa kuin (vaihtovirta) moottorit. Pyörivät lämmönsiirtimet ovat myös varustettuja hiljaisilla ja tehokkailla E-moottoreilla. Lämpötehokkuus (%) XL L M M tilattavissta, L standardikoko, XL tilattavissa Hiljainen toiminta ja helppo asennus KOMFOVENT KOMPKT yksiköiden koteloinnit ovat tiiviitä, eristettyjä ja maalattuja sekä koottu laadukkaista komponenteista. Näin saadaan varmistettua erittäin hiljainen laitteen toiminta. Koteloinnin ja ilmanvaihtoyksikön paneelit koostuvat kahdesta galvanoidusta teräslevystä. Levyjen välinen tila on täytetty paloturvallisella lämpöä ja ääntäeristävällä mineraalivillalla (λ = 0036 W/mK). Ilmanvaihtokoneissa oleva 45 mm paksu eristys mahdollistaa koneiston toimivuuden lämmittämättömissäkin tiloissa. Myös yksiköiden ovet toimitetaan 45 mm eristyksellä ja ovat varustettu lukoilla. Kaikki ulkoiset koteloinnin osat ovat jauhemaalattuja RL 7035 värikoodin mukaisesti.tämän ansiosta ulkoiset osat ovat korroosiota kestäviä. KOMFOVENT KOMPKT Ilmanvaihtokoneet ovat mahdollista saada pysty- tai vaakatasoisena. Yksiköt ovat pieniä, joten ne voidaan helposti asentaa ullakoille, varastoihin, kellareihin tai muihin vastaaviin tiloihin. Mataloiksi suunnitellut yksiköt mahdollistavat niiden asentamisen myös suoraan kattoon tai seinään. Koneet ovat suunniteltu niin, että ne mahtuvat standardimitotetuista ovista. Jos koko koneen pituus ylittää 900 mm, se toimitetaan valmiiksi erillisinä yksiköinä. 4 U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

7 KOMPKT REGO 1600/2000/3500 -koneiden monipuoliset liitäntämahdollisuudet Yksi yksikkö voidaan liittää jopa 14 erilaisella tavalla Joustava Ilmanvaihtokoneen asentaminen suoraan kohteessa Moninaiset liitäntämahdollisuudet mahdollistavat koneen varastoinnin tulevaisuutta varten; Haluttua mallia tilattaessa voidaan tarvittaessa ilmoittaa vain liitännän tyyppi. Eri liitäntämahdollisuudet REGO 1600/2000/2500 H1 V1 REGO 1600, 2000 ja 2500-yksiköillä liitäntätyypit ovat yhtenäisiä. Valittua mallia voidaan asentaa moneen eri asentoon ja se voidaan aina liittää olemassa olevaan hormistoon halutulla tavalla - tämä monikäyttöisyys voidaan taata vain hyvällä suunnittelulla. Yksi kone - lukemattomia eri yhdistämistapoja Konetta voidaan muokata helposti asennusta varten: Irroita ruuveilla kiinni olevat hormiliitäntöjen suljinpaneelit (1) ja laippayksiköt. Tämän jälkeen on vain muutettava laippojen sijainti suljinpaneelien kanssa. Mitään lisätyötä ei tarvita, kaikki muu ilmastointikoneen sisällä on suunniteltu kyseistä muutosta varten automaattisesti. V2 HV3 HV2 H H5 V5 1 HV1 H2 H3 V3 V4 HV5 suljetty yhteys avattu yhteys Kuvattu oikealtapuolelta Vasenpuoli peilikuvana Raitisilma Tuloilma Poistoilma Jäteilma 5

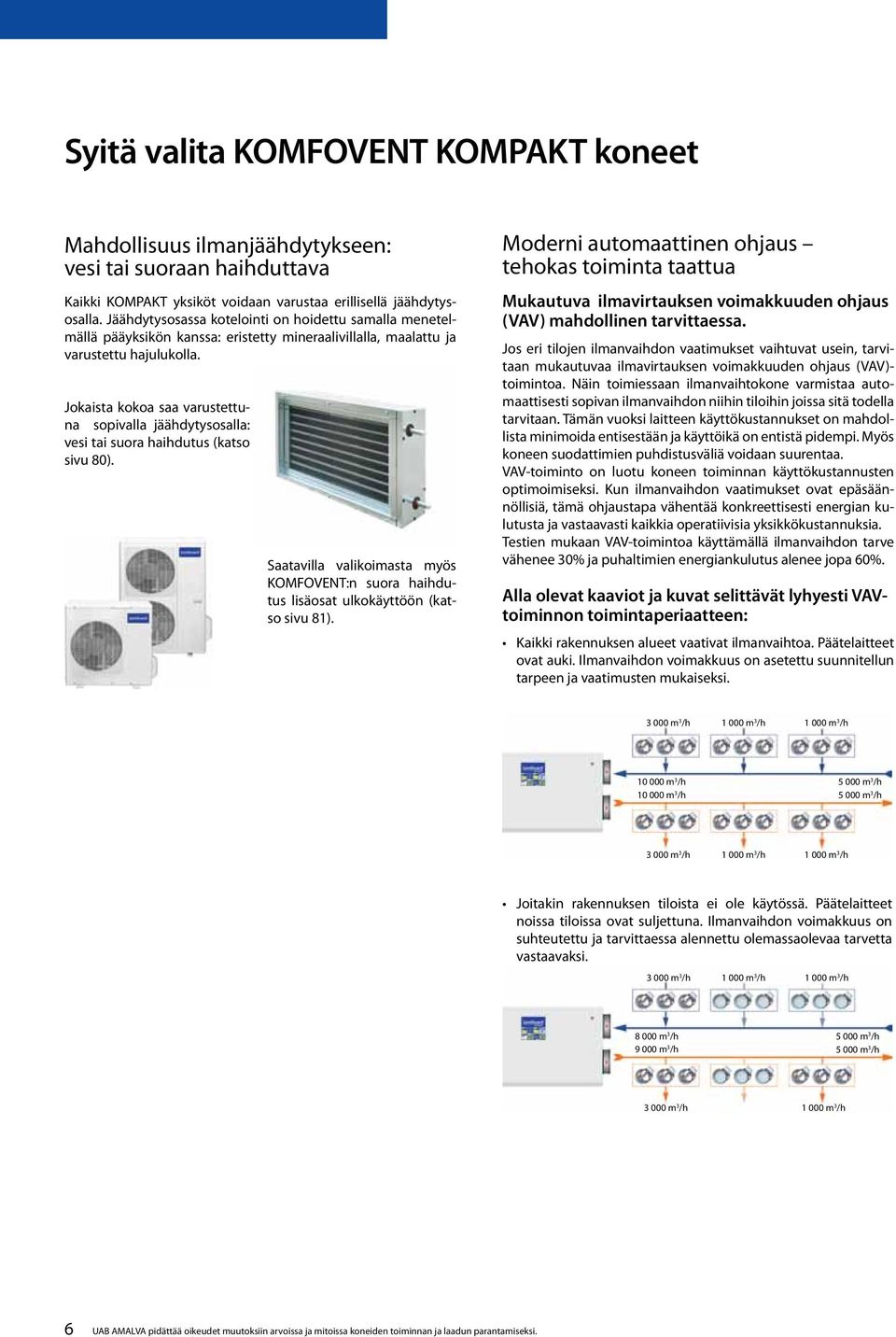

8 Syitä valita KOMFOVENT KOMPKT koneet Mahdollisuus ilmanjäähdytykseen: vesi tai suoraan haihduttava Kaikki KOMPKT yksiköt voidaan varustaa erillisellä jäähdytysosalla. Jäähdytysosassa kotelointi on hoidettu samalla menetelmällä pääyksikön kanssa: eristetty mineraalivillalla, maalattu ja varustettu hajulukolla. Jokaista kokoa saa varustettuna sopivalla jäähdytysosalla: vesi tai suora haihdutus (katso sivu 80). Saatavilla valikoimasta myös KOMFOVENT:n suora haihdutus lisäosat ulkokäyttöön (katso sivu 81). Moderni automaattinen ohjaus tehokas toiminta taattua Mukautuva ilmavirtauksen voimakkuuden ohjaus (VV) mahdollinen tarvittaessa. Jos eri tilojen ilmanvaihdon vaatimukset vaihtuvat usein, tarvitaan mukautuvaa ilmavirtauksen voimakkuuden ohjaus (VV)- toimintoa. Näin toimiessaan ilmanvaihtokone varmistaa automaattisesti sopivan ilmanvaihdon niihin tiloihin joissa sitä todella tarvitaan. Tämän vuoksi laitteen käyttökustannukset on mahdollista minimoida entisestään ja käyttöikä on entistä pidempi. Myös koneen suodattimien puhdistusväliä voidaan suurentaa. VV-toiminto on luotu koneen toiminnan käyttökustannusten optimoimiseksi. Kun ilmanvaihdon vaatimukset ovat epäsäännöllisiä, tämä ohjaustapa vähentää konkreettisesti energian kulutusta ja vastaavasti kaikkia operatiivisia yksikkökustannuksia. Testien mukaan VV-toimintoa käyttämällä ilmanvaihdon tarve vähenee 30% ja puhaltimien energiankulutus alenee jopa 60%. lla olevat kaaviot ja kuvat selittävät lyhyesti VVtoiminnon toimintaperiaatteen: Kaikki rakennuksen alueet vaativat ilmanvaihtoa. Päätelaitteet ovat auki. Ilmanvaihdon voimakkuus on asetettu suunnitellun tarpeen ja vaatimusten mukaiseksi m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Joitakin rakennuksen tiloista ei ole käytössä. Päätelaitteet noissa tiloissa ovat suljettuna. Ilmanvaihdon voimakkuus on suhteutettu ja tarvittaessa alennettu olemassaolevaa tarvetta vastaavaksi m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h 6 U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

9 VV-ohjaus voidaan hoitaa kahdella eri tavalla: tupla- tai yksittäisvirtauksena Kaksisuuntainen VV-ohjaus Laajennettu toiminta - tulo- ja poistoilmavirtaa ohjataan erillisillä kanaviin asennetuilla paineantureilla. Näin hoidettu ohjaus on tarpeellinen sellaisissa ilmanvaihtojärjestelmissä, joissa on vaatimuksena ilmavirtojen erillisohjaus. ΔP ΔP Mahdollisia VV-järjestelmän käyttöönottoratkaisuja VV-järjestelmässä ilmanvaihtoa voidaan ohjata itsenäisillä ohjausyksiköillä, jotka määrittelevät ilmanvaihdon tarpeen eri tilossa. Näitä voivat olla esimerkiksi elektroniset ilmapeltien säätimet, ilmanlaatu-, liike- ja muut tunnistimet, jotka automaattisesti valvovat ilmanvaihdon sen hetkistä tarvetta. 1. Manuaalinen ohjaus Esimerkkinä moottoroitujen säätöpeltien ohjaus erillisellä kytkimellä. Tuloilma Jäteilma Yksisuuntainen VV-ohjaus Yksinkertaistettu toiminta - Ensimmäistä (MSTER) ilmavirtaa säädetään erillisen tulo- tai poistoilmakanavaan asennetun paineanturin arvojen mukaisesti ja toinen (SLVE) on sidoksissa ensimmäistä ilmavirtaa varten tehtyihin muutoksiin ja säätöihin. Tämän kaltainen ohjausjärjestelmä on erityisen hyödyllinen, kun vaatimuksena on mahdollisuus säätää vain toista ilmavirroista ja jättää toinen vakioksi. 2. utomaattinen ohjaus ajastimella Moottoroitujen säätöpeltien toimintaa ohjataan viikkoajastimella. Tuloilma Jäteilma ΔP SLVE MSTER 3. utomaattinen digitaalinen ohjaus Moottoroitujen säätöpeltien toimintaa ohjataan liiketunnistimen avulla. Tuloilma Jäteilma 4. utomaattinen moduloiva ohjaus Esimerkkinä moottoroitujen säätöpeltien ohjaus erillisellä kytkimellä, joka on yhteydessä erilaisiin antureihin, kuten O 2 -, kosteus-, ilmanlaatuantureihin Tuloilma Jäteilma onstant ir Volume (V) -toiminto ilmastointijärjestelmän toimintaa käyttäjän asettamien parametrienmukaisesti. Näin tulo- ja poistoilman virtaus pidetään aina samana riippumatta ilmastöintijärjestelmään tehdyistä muutoksista. Ilmavirta säätyy automaattisesti tarkalleen käyttäjän ennalta määritellyn mukaiseksi. 7

10 Syitä valita KOMFOVENT KOMPKT koneet Ilmanlaadun ylläpitäminen Hyvää ilmanlaatua voidaan pitää helposti yllä säätämällä ilmankosteutta, O 2, tai muita tarvittavia arvoja. Raitis huoneilma on mukavan olemisen keskeisimpiä vaatimuksia. Tätä varten ilmanvaihtokoneet on varustettu tasaisen lämpötilan ja ilmanlaadun takaavilla ominaisuuksilla. Parhaita tapoja taata miellyttävät ja puhtaat olosuhteet on suunnitella ilmanvaihtokoneen toiminta järkevästi etukäteen. Kone voidaan ohjelmoida viikottaisten tarpeiden mukaan. Jokaiseen esiasetettuun toimintaan voidaan sisällyttää haluttu ilmankierrätys. Ilmanlaatu riippuu tietenkin myös tiloissa olevien ihmisten määrästä ja muista ulkoisista ilmanlaatuun vaikuttavista tekijöistä. Tehokkain tapa säätää ilmanvaihtoa oikein on käyttää ilmanlaatua jatkuvasti tarkkailevien antureiden antamaa tietoa hyväksi, jotta raitista ilmaa voidaan tarjota vaativimmissakin. Ilmavirta näytetään ohjauspaneelilla Ohjauspaneeli näyttää todellisen ilmavirran tulokanavassa ja poistokanavassa. Tämä helpottaa vaadittujen ilmavirtauksien ja ilmanvaihdon määrään seuraamista ja muokkaamista. Näin voidaan taata sekä miellyttävä sisäilma, että koneen turvallinen hallinta. O 2 800ppm O 2 sensor Tarkat säätömahdollisuudet ilmavirtauksen asettamiselle Ilmanvaihtokoneen toimintaa voidaan säätää kolmiosaisesti. Ilmavirtaa voidaan säätää näissä erikseen joko tulo- tai poistoilmaa koskien jopa 20% aina 100% asti 1% tarkkuudella. O ppm O 2 sensor Parhaan ilmanlaadun takaamiseksi käyttäjän ei tarvitse asettaa kuin haluttu ilmanlaadun minimi arvot ja antaa ilmanvaihtokoneen huolehtia ilmanlaadun automaattisesta tarkkailusta ja ilmavirtojen säätämisestä. Näin voidaan säästää kustannuksissa ja koneen käyttöiässä. Ilmanlaadun tarkkailemiseen on tarjolla lukuisia vaihtoehtoja. Kaikki riippuu halutuista vaihtoehdoista, jonka perusteella asiakas haluaa laatua tarkkailla. Vaihtoehtoina ovat niin ilmanlaatu, ilmankosteus ja O 2 sensorit. 8 U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

11 Internetin välityksellä tapahtuva älykäs koneiden ohjaus mahdollistettu sitä varten suunnitellulla Ping-verkkomoduulilla. Ping-verkkomoduuli on suunniteltu KOMFOVENT -ilmankäsittelykoneiden ohjausta varten. Etäohjaus moduuli voidaan asentaa käytettäväksi internetin tai paikallisen lähiverkko-yhteyden väityksellä. Se voidaan yhdistää myös suoraan käytössä olevaan tietokoneeseen. "Ping" etäohjausmoduulin toimii "Modbus" protokollaa käyttäen ja on mahdollista liittää kahdella eri tavalla: "Ethernet" tai "RS-485" -liitännöin. "Ventilation ontrol System"-ohjelmaa ja "Ping"-etähallintamoduulia käyttämällä KOMFOVENT ilmankäsittelykoneiden toimintaa voidaan seurata ja hallinnoida. Ohjelman kautta voidaan seurata myös mahdollisia ilmankäsittelykoneen eri yksiköiden vikailmoituksia 9

12 KOMFOVENT KOMPKT REGO -yksiköt KOMFOVENT KOMPKT REGO ilmanvaihtokoneet pyörivällä lämmönsiirtimellä. Kapasiteetiltaan m 3 /h 89% Lämpötilasuhde jopa KOMFOVENT KOMPT REGO yksiköiden hyödyt Säästöt lämmityskuluissa Ilmanvaihto prosessissa paluuilman lämpö kerätään tuloilman lämmittämiseksi - näin saavutetaan jopa 89%: n lämmön talteenotto. Tehokas lämmitys Normaaleissa käyttöolosuhteissa, pyörivä lämmönsiirrin ei jäädy vaikka ulkolämpötila on alle -20. Tämän takia liikaa energiaa kuluttavaa tuloilman lämmitintä ei tarvita, joka taas laskee huomattavasti lämmityskuluja. Tuloilman lämmittämiseen tarvittaviin perinteisiin menetelmiin verrattuna säätöä voidaan saavuttaa jopa nelinkertaisesti pyörivän lämmönvaihtimen ansiosta. Tasapainotettu ilmankosteus Tavanomaisissa ympäristöissä laudevettä ei pääse syntymään lämmityksen seurauksena pyörivään lämmönvaihtimeen, koska 93%: n ilmankosteudesta palautetaan sisätiloihin. Ylimääräinen kosteus poistetaan automaattisesti ulkopuolelle. Kun sisäilman lämmittämisestä tulevaa lauhdevettä ei synny, voidaan ilmanvaihtokone asentaa huomattavasti vapaammin perinteisiin menetelmiin nähden. lhainen melutaso KOMFOVENT KOMPKT ilmanvaihtokoneet ovat varustettu tehokkailla, mutta melutasoltaan hiljaisilla puhaltimilla ja erillisellä kotelointiin asennetulla äänieristevillalla. Näin voidaan taata mahdollisimman meluton toiminta (+11 *) +20 Raitisilma Tuloilma Poistoilma Jäteilma * Lämmönsiirtimen lämmittämä ilmanlämpötila 10 U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

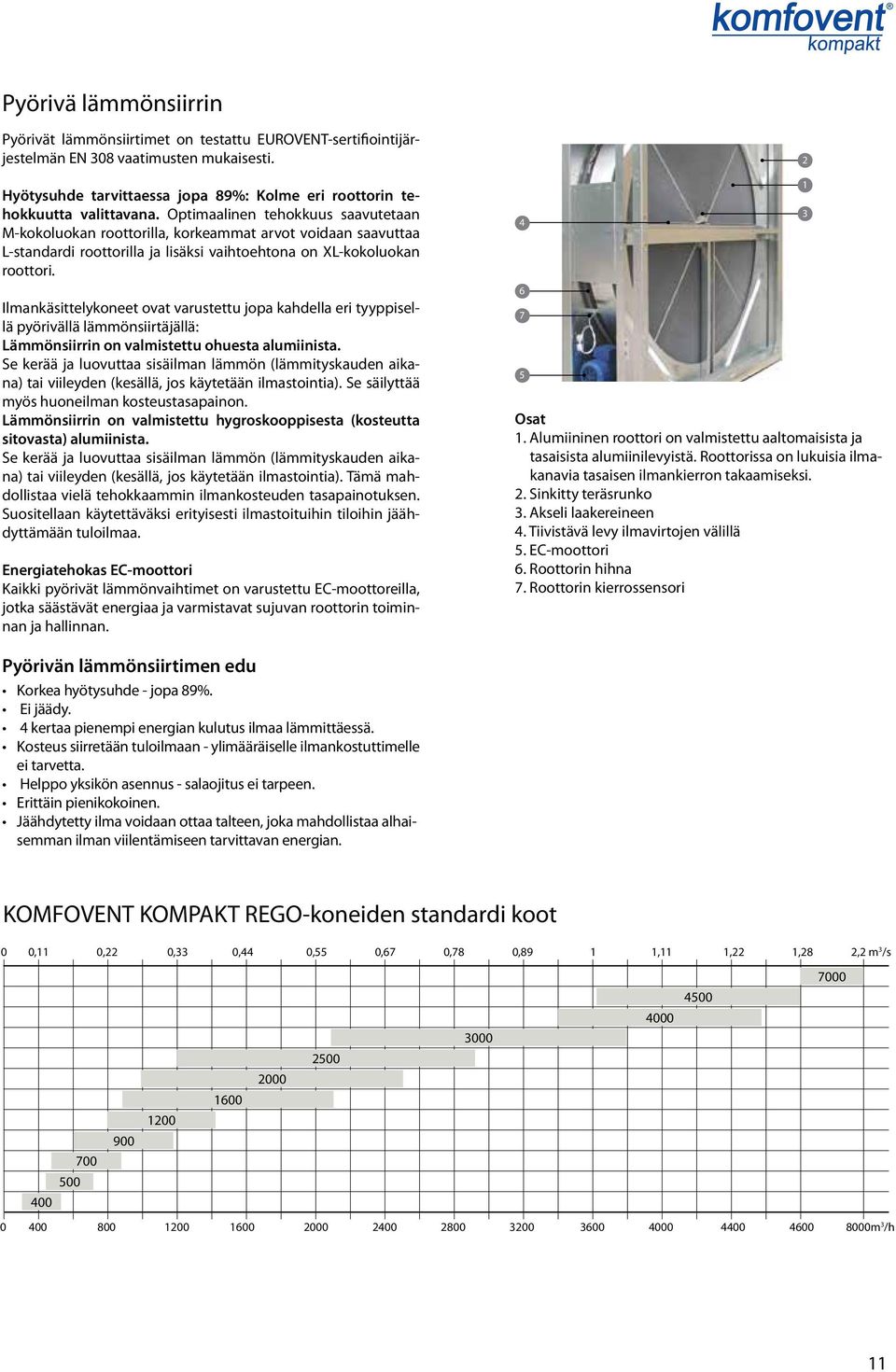

13 Pyörivä lämmönsiirrin Pyörivät lämmönsiirtimet on testattu EUROVENT-sertifiointijärjestelmän EN 308 vaatimusten mukaisesti. Hyötysuhde tarvittaessa jopa 89%: Kolme eri roottorin tehokkuutta valittavana. Optimaalinen tehokkuus saavutetaan M-kokoluokan roottorilla, korkeammat arvot voidaan saavuttaa L-standardi roottorilla ja lisäksi vaihtoehtona on XL-kokoluokan roottori. Ilmankäsittelykoneet ovat varustettu jopa kahdella eri tyyppisellä pyörivällä lämmönsiirtäjällä: Lämmönsiirrin on valmistettu ohuesta alumiinista. Se kerää ja luovuttaa sisäilman lämmön (lämmityskauden aikana) tai viileyden (kesällä, jos käytetään ilmastointia). Se säilyttää myös huoneilman kosteustasapainon. Lämmönsiirrin on valmistettu hygroskooppisesta (kosteutta sitovasta) alumiinista. Se kerää ja luovuttaa sisäilman lämmön (lämmityskauden aikana) tai viileyden (kesällä, jos käytetään ilmastointia). Tämä mahdollistaa vielä tehokkaammin ilmankosteuden tasapainotuksen. Suositellaan käytettäväksi erityisesti ilmastoituihin tiloihin jäähdyttämään tuloilmaa. Energiatehokas E-moottori Kaikki pyörivät lämmönvaihtimet on varustettu E-moottoreilla, jotka säästävät energiaa ja varmistavat sujuvan roottorin toiminnan ja hallinnan Osat 1. lumiininen roottori on valmistettu aaltomaisista ja tasaisista alumiinilevyistä. Roottorissa on lukuisia ilmakanavia tasaisen ilmankierron takaamiseksi. 2. Sinkitty teräsrunko 3. kseli laakereineen 4. Tiivistävä levy ilmavirtojen välillä 5. E-moottori 6. Roottorin hihna 7. Roottorin kierrossensori Pyörivän lämmönsiirtimen edu Korkea hyötysuhde - jopa 89%. Ei jäädy. 4 kertaa pienempi energian kulutus ilmaa lämmittäessä. Kosteus siirretään tuloilmaan - ylimääräiselle ilmankostuttimelle ei tarvetta. Helppo yksikön asennus - salaojitus ei tarpeen. Erittäin pienikokoinen. Jäähdytetty ilma voidaan ottaa talteen, joka mahdollistaa alhaisemman ilman viilentämiseen tarvittavan energian. KOMFOVENT KOMPKT REGO-koneiden standardi koot 0 0,11 0,22 0,33 0,44 0,55 0,67 0,78 0,89 1 1,11 1,22 1,28 2,2 m 3 /s m 3 /h 11

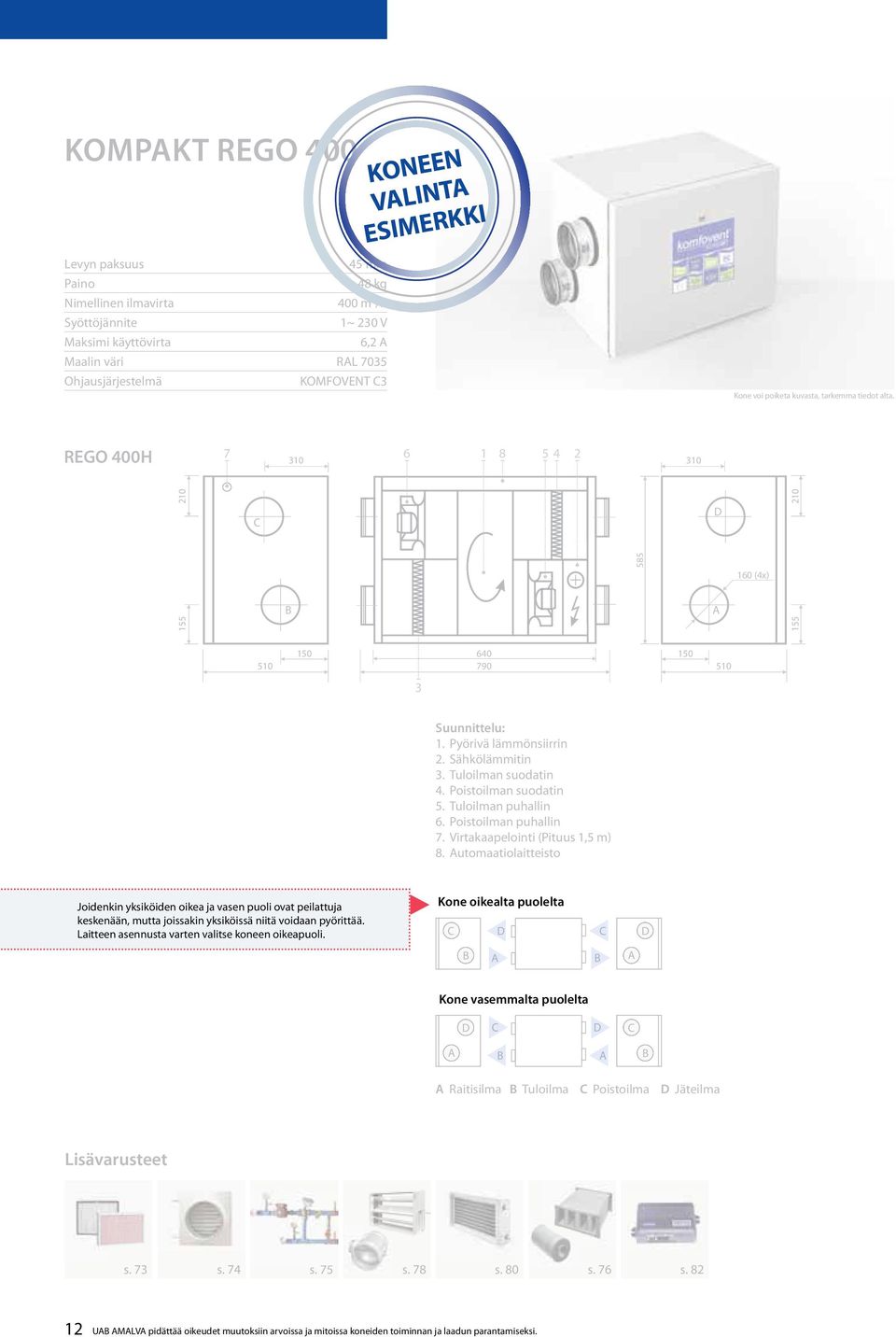

14 KOMPKT REGO 400 Levyn paksuus 45 mm Paino 48 kg Nimellinen ilmavirta 400 m 3 /h Syöttöjännite 1~ 230 V Maksimi käyttövirta 6,2 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 KONEEN VLINT ESIMERKKI Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 400H С (4x) Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkölämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Virtakaapelointi (Pituus 1,5 m) 8. utomaatiolaitteisto Joidenkin yksiköiden oikea ja vasen puoli ovat peilattuja keskenään, mutta joissakin yksiköissä niitä voidaan pyörittää. Laitteen asennusta varten valitse koneen oikeapuoli. Kone oikealta puolelta Kone vasemmalta puolelta Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

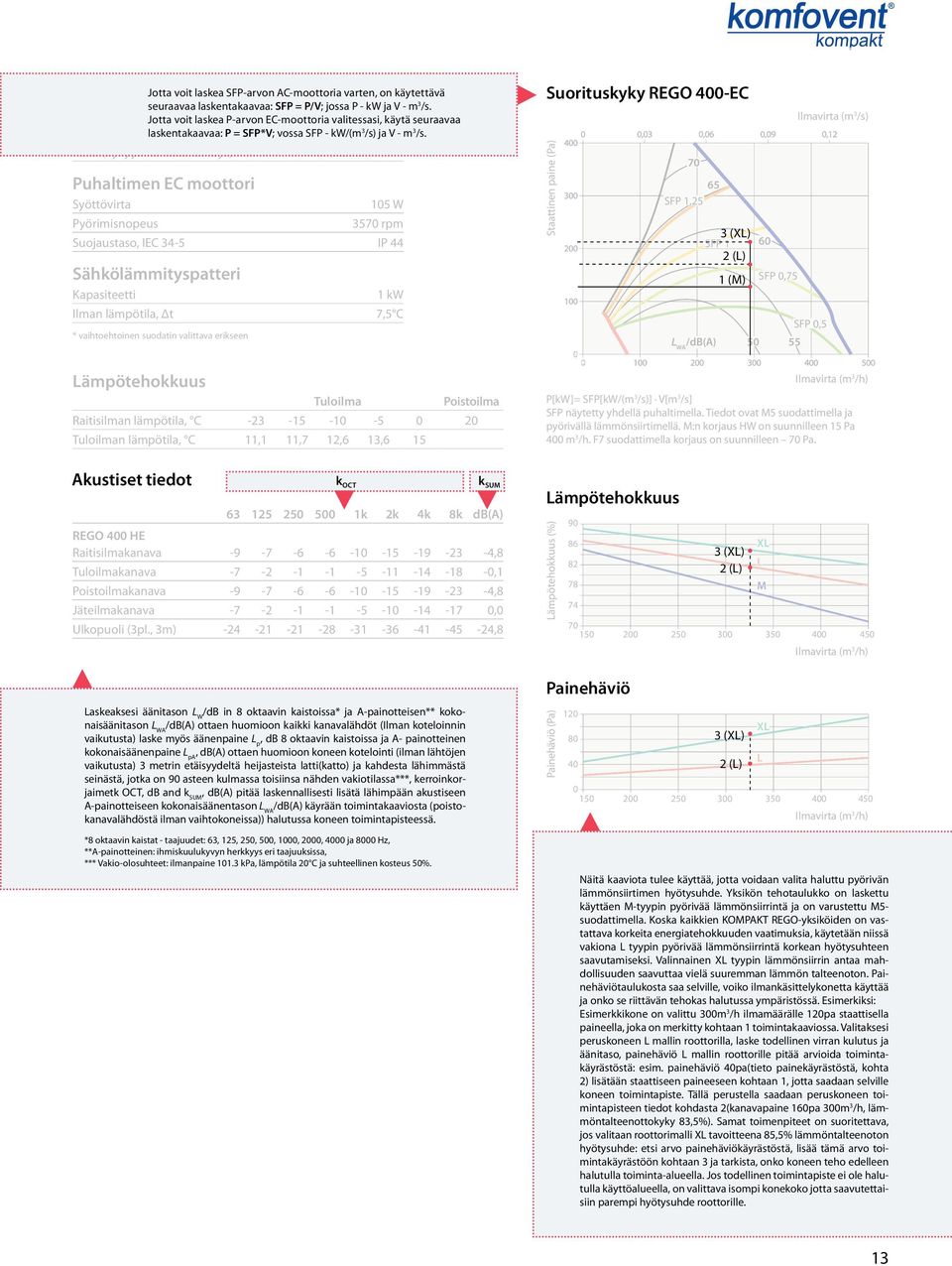

15 Poisto- ja tuloilman suodattimet Jotta voit laskea SFP-arvon -moottoria varten, on käytettävä seuraavaa laskentakaavaa: SFP = P/V; jossa P - kw ja V - m Suodatin malli EN779:2011 M5/F7* 3 /s. Jotta voit laskea P-arvon E-moottoria valitessasi, käytä seuraavaa Tyyppi laskentakaavaa: P = SFP*V; vossa SFP - kw/(m 3 /s) Paneeli ja V - m 3 /s. Koko (Syvyys/Korkeus/Leveys) 410x200x46 mm Puhaltimen E moottori Syöttövirta 105 W Pyörimisnopeus 3570 rpm Suojaustaso, IE 34-5 IP 44 Sähkölämmityspatteri Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen Lämpötehokkuus 1 kw 7,5 Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 11,1 11,7 12,6 13,6 15 kustiset tiedot k 2k 4k 8k d() REGO 400 HE Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 k OT Laskeaksesi äänitason L W /d in 8 oktaavin kaistoissa* ja -painotteisen** kokonaisäänitason L W /d() ottaen huomioon kaikki kanavalähdöt (Ilman koteloinnin vaikutusta) laske myös äänenpaine L p, d 8 oktaavin kaistoissa ja - painotteinen kokonaisäänenpaine L p, d() ottaen huomioon koneen kotelointi (ilman lähtöjen vaikutusta) 3 metrin etäisyydeltä heijasteista latti(katto) ja kahdesta lähimmästä seinästä, jotka on 90 asteen kulmassa toisiinsa nähden vakiotilassa***, kerroinkorjaimetk OT, d and k SUM, d() pitää laskennallisesti lisätä lähimpään akustiseen -painotteiseen kokonaisäänentason L W /d() käyrään toimintakaaviosta (poistokanavalähdöstä ilman vaihtokoneissa)) halutussa koneen toimintapisteessä. *8 oktaavin kaistat - taajuudet: 63, 125, 250, 500, 1000, 2000, 4000 ja 8000 Hz, **-painotteinen: ihmiskuulukyvyn herkkyys eri taajuuksissa, *** Vakio-olosuhteet: ilmanpaine kpa, lämpötila 20 ja suhteellinen kosteus 50%. k SUM Suorituskyky REGO 400-E Staattinen paine (Pa) Lämpötehokkuus (%) Painehäviö (Pa) Ilmavirta (m 3 /s) P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus HW on suunnilleen 15 Pa 400 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. Lämpötehokkuus Painehäviö SFP 1,25 3 (XL) SFP (L) 1 (M) SFP 0,75 SFP 0,5 L W /d() (XL) 2 (L) 3 (XL) 2 (L) XL L M XL L Näitä kaaviota tulee käyttää, jotta voidaan valita haluttu pyörivän lämmönsiirtimen hyötysuhde. Yksikön tehotaulukko on laskettu käyttäen M-tyypin pyörivää lämmönsiirrintä ja on varustettu M5- suodattimella. Koska kaikkien KOMPKT REGO-yksiköiden on vastattava korkeita energiatehokkuuden vaatimuksia, käytetään niissä vakiona L tyypin pyörivää lämmönsiirrintä korkean hyötysuhteen saavutamiseksi. Valinnainen XL tyypin lämmönsiirrin antaa mahdollisuuden saavuttaa vielä suuremman lämmön talteenoton. Painehäviötaulukosta saa selville, voiko ilmankäsittelykonetta käyttää ja onko se riittävän tehokas halutussa ympäristössä. Esimerkiksi: Esimerkkikone on valittu 300m 3 /h ilmamäärälle 120pa staattisella paineella, joka on merkitty kohtaan 1 toimintakaaviossa. Valitaksesi peruskoneen L mallin roottorilla, laske todellinen virran kulutus ja äänitaso, painehäviö L mallin roottorille pitää arvioida toimintakäyrästöstä: esim. painehäviö 40pa(tieto painekäyrästöstä, kohta 2) lisätään staattiseen paineeseen kohtaan 1, jotta saadaan selville koneen toimintapiste. Tällä perustella saadaan peruskoneen toimintapisteen tiedot kohdasta 2(kanavapaine 160pa 300m 3 /h, lämmöntalteenottokyky 83,5%). Samat toimenpiteet on suoritettava, jos valitaan roottorimalli XL tavoitteena 85,5% lämmöntalteenoton hyötysuhde: etsi arvo painehäviökäyrästöstä, lisää tämä arvo toimintakäyrästöön kohtaan 3 ja tarkista, onko koneen teho edelleen halutulla toiminta-alueella. Jos todellinen toimintapiste ei ole halutulla käyttöalueella, on valittava isompi konekoko jotta saavutettaisiin parempi hyötysuhde roottorille. 13

16 KOMPKT REGO 400 Levyn paksuus 45 mm Paino 48 kg Nimellinen ilmavirta 400 m 3 /h Syöttöjännite 1~ 230 V Maksimi käyttövirta 6,2 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 400H С (4x) Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkölämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Virtakaapelointi (Pituus 1,5 m) 8. utomaatiolaitteisto Kone oikealta puolelta Kone vasemmalta puolelta Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

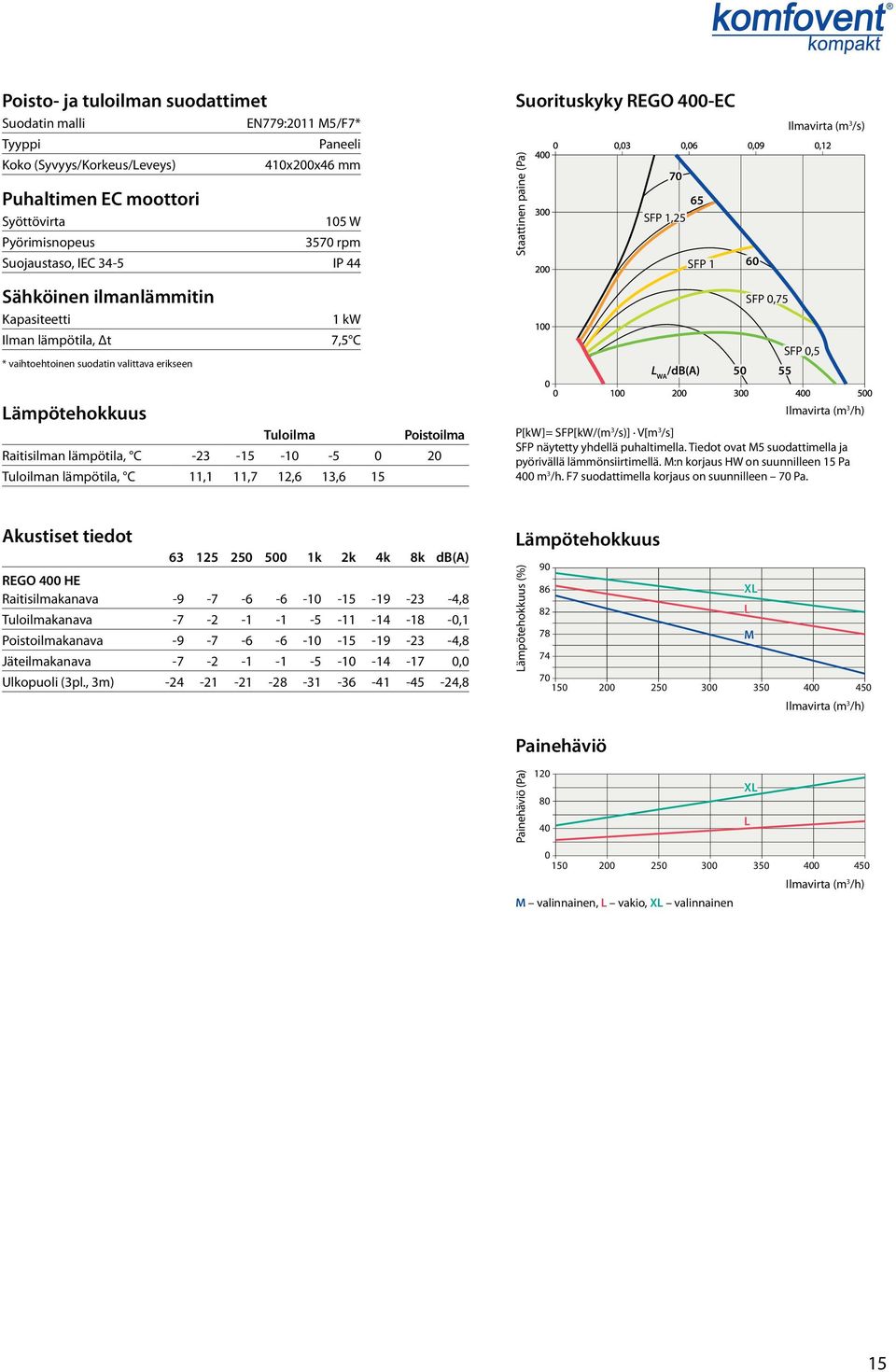

17 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E moottori Syöttövirta Paneeli 410x200x46 mm 105 W Pyörimisnopeus 3570 rpm Suojaustaso, IE 34-5 IP 44 Suorituskyky REGO 400-E Staattinen paine (Pa) SFP 1,25 SFP 1 60 Ilmavirta (m 3 /s) Sähköinen ilmanlämmitin Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen 1 kw 7,5 SFP 0,75 SFP 0,5 L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 11,1 11,7 12,6 13,6 15 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus HW on suunnilleen 15 Pa 400 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. kustiset tiedot k 2k 4k 8k d() REGO 400 HE Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus Lämpötehokkuus (%) XL 82 L 78 M Painehäviö Painehäviö (Pa) 120 XL 80 L M valinnainen, L vakio, XL valinnainen 15

18 KOMPKT REGO 500 Levyn paksuus 45 mm Paino V/H 140/90 kg Nimellinen ilmavirta 500 m 3 /h Syöttöjännite 1~ 230 V Maksimi käyttövirta E/ 6,9/5,8 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 500H (4x) 220 С REGO 500V Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkölämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Virtakaapelointi (Pituus 1,5 m) 5 Kone oikealta puolelta Kone vasemmalta puolelta С 250 (4x) Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet 7 s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

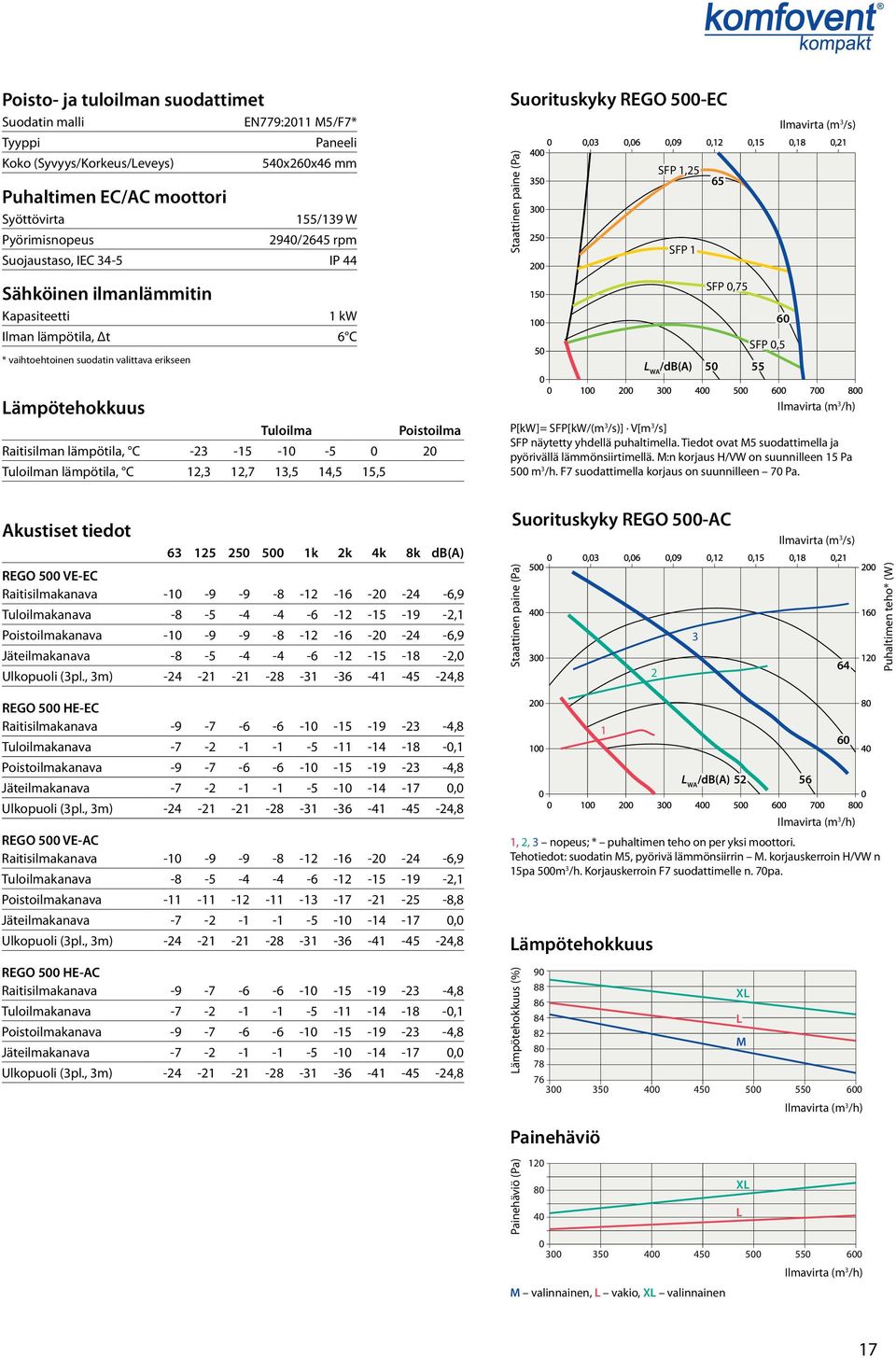

19 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E/ moottori Syöttövirta Paneeli 540x260x46 mm 155/139 W Pyörimisnopeus 2940/2645 rpm Suojaustaso, IE 34-5 IP 44 Suorituskyky REGO 500-E Staattinen paine (Pa) SFP 1,25 65 SFP 1 Ilmavirta (m 3 /s) Sähköinen ilmanlämmitin Kapasiteetti 1 kw Ilman lämpötila, Δt 6 * vaihtoehtoinen suodatin valittava erikseen SFP 0,75 60 SFP 0,5 L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 12,3 12,7 13,5 14,5 15,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 15 Pa 500 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. kustiset tiedot k 2k 4k 8k d() Suorituskyky REGO 500- Ilmavirta (m 3 /s) REGO 500 VE-E Raitisilmakanava ,9 Tuloilmakanava ,1 Poistoilmakanava ,9 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Staattinen paine (Pa) Puhaltimen teho* (W) REGO 500 HE-E Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 500 VE- Raitisilmakanava ,9 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 1, 2, 3 nopeus; * puhaltimen teho on per yksi moottori. Tehotiedot: suodatin M5, pyörivä lämmönsiirrin M. korjauskerroin H/VW n 15pa 500m 3 /h. Korjauskerroin F7 suodattimelle n. 70pa. Lämpötehokkuus 1 L W /d() REGO 500 HE- Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus (%) XL L M Painehäviö Painehäviö (Pa) XL L M valinnainen, L vakio, XL valinnainen 17

20 KOMPKT REGO 700 Levyn paksuus 45 mm Paino V/H 140/90 kg Nimellinen ilmavirta 700 m 3 /h Syöttöjännite 1~ 230 V Maksimi käyttövirta E/ 11,5/10,8 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 700H С (4x) REGO 700V Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkölämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Virtakaapelointi (Pituus 1,5 m) 5 Kone oikealta puolelta Kone vasemmalta puolelta С 250 (4x) Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet 7 s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

21 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E/ moottori Syöttövirta Paneeli 540x260x46 mm 164/240 W Pyörimisnopeus 2570/2800 rpm Suojaustaso, IE 34-5 IP 44 Sähköinen ilmanlämmitin Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen 2 kw 8,6 Suorituskyky REGO 700-E Staattinen paine (Pa) 70 SFP 1,25 SFP 1 65 SFP 0,75 SFP 0,5 Ilmavirta (m 3 /s) L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 9,6 11,5 12,2 13,3 14,6 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 15 Pa 700 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. kustiset tiedot k 2k 4k 8k d() Suorituskyky REGO 700- Ilmavirta (m 3 /s) REGO 700 VE-E Raitisilmakanava ,9 Tuloilmakanava ,1 Poistoilmakanava ,9 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Staattinen paine (Pa) Puhaltimen teho* (W) REGO 700 HE-E Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 700 VE- Raitisilmakanava ,2 Tuloilmakanava ,9 Poistoilmakanava ,2 Jäteilmakanava ,9 Ulkopuoli (3pl., 3m) ,5 REGO 700 HE- Raitisilmakanava ,2 Tuloilmakanava ,1 Poistoilmakanava ,2 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,5 Lämpötehokkuus Lämpötehokkuus (%) 1 L W /d() , 2, 3 nopeus; * puhaltimen teho on per yksi moottori. Tehotiedot: suodatin M5, pyörivä lämmönsiirrin M. korjauskerroin H/VW n 15pa 700m 3 /h. Korjauskerroin F7 suodattimelle n. 70pa XL L M Painehäviö Painehäviö (Pa) 120 XL 80 L M valinnainen, L vakio, XL valinnainen 19

22 KOMPKT REGO 900 Levyn paksuus 45 mm Paino V/H 175/165 kg Nimellinen ilmavirta 900 m 3 /h Syöttöjännite (E) 3~ 400 V Syöttöjännite (W) 1~ 230 V Maksimi käyttövirta E/ (E) 10,2/6,6 Maksimi käyttövirta E/ (HW) 6,1/2,75 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 900H С 250 (4x) REGO 900V С (4x) Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkö- tai vesilämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. Nestekierron liitännät (vain W-malliin) 9. Lauhteen poistoputki (vesilukko asennettava erikseen =15 mm) vain W-malliin Kone oikealta puolelta Kone vasemmalta puolelta Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

23 Poisto- ja tuloilman suodattimet Suodatin malli Tyyppi Koot vaakatasossa KxPxL Koot pystytasossa KxPxL Puhaltimen E/ moottori Syöttövirta EN779:2011 M5/F7* Paneeli / Pussi suodatin 700x325x96 mm 592x287x360 mm 395/310 W Pyörimisnopeus 2400/2725 rpm Suojaustaso, IE 34-5 IP 44/54 Suorituskyky REGO 900-E Staattinen paine (Pa) 70 SFP 1,25 SFP 1 SFP 0,75 Ilmavirta (m 3 /s) 65 Sähköinen ilmanlämmitin Kapasiteetti 3 kw Ilman lämpötila, Δt 10 * vaihtoehtoinen suodatin valittava erikseen Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 11 12,3 13,2 14,2 15,2 SFP 0,5 L W /d() P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 30 Pa 900 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. Ilmanlämmön talteenottaminen vesilämmönsiirtimeen, HW Talvi Kesä Veden lämpötila sisään/ulos, 90/70 80/60 60/40 45/35 7/12 Kapasiteetti, kw 2,95 2,95 2,95 2,95 3,83 Virtaus, l/h Painehäviö, kpa 0,5 0,5 0,5 1 3 Liitäntäkoko, 1/2 Lämpötila sisään/rh ulos/rh, /% /50 18/80 HW-yksiköissä käytettävä vesilämmitin tulee asennettuna, vw-yksikössä käytettävä H-kanavalämmitintä. Suorituskyky REGO 900- Staattinen paine (Pa) 3 2 Ilmavirta (m 3 /s) 70 Puhaltimen teho* (W) kustiset tiedot k 2k 4k 8k d() REGO 900 V-E Raitisilmakanava ,7 Tuloilmakanava ,4 Poistoilmakanava ,9 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,1 REGO 900 H-E Raitisilmakanava ,3 Tuloilmakanava ,1 Poistoilmakanava ,3 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,1 REGO 900 V- Raitisilmakanava ,2 Tuloilmakanava ,9 Poistoilmakanava ,0 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,5 REGO 900 H- Raitisilmakanava ,2 Tuloilmakanava ,1 Poistoilmakanava ,2 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,5 1, 2, 3 nopeus; * puhaltimen teho on per yksi moottori. Tehotiedot: suodatin M5, pyörivä lämmönsiirrin M. korjauskerroin H/VW n 30pa 900m 3 /h. Korjauskerroin F7 suodattimelle n. 70pa. Lämpötehokkuus Lämpötehokkuus (%) XL L M Painehäviö Painehäviö (Pa) M valinnainen, L vakio, XL valinnainen L W /d() XL L 21

24 KOMPKT REGO 1200 Levyn paksuus 45 mm Paino V/H 180/170 kg Nimellinen ilmavirta 1200 m 3 /h Syöttöjännite (E) 3~ 400 V Syöttöjännite (W) 1~ 230 V Maksimi käyttövirta (E) 12,3 Maksimi käyttövirta (HW) 6,1 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 1200H С (4x) REGO 1200V С (4x) Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkö- tai vesilämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. Nestekierron liitännät (vain W-malliin) 9. Lauhteen poistoputki (vesilukko asennettava erikseen =15 mm) vain W-malliin Kone oikealta puolelta Kone vasemmalta puolelta Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

25 Poisto- ja tuloilman suodattimet Suodatin malli Tyyppi Koot vaakatasossa KxPxL Koot pystytasossa KxPxL Puhaltimen E moottori Syöttövirta EN779:2011 M5/F7* Paneeli / Pussi suodatin 700x325x96 mm 592x287x360 mm 405 W Pyörimisnopeus 2725 rpm Suojaustaso, IE 34-5 IP 54 Suorituskyky REGO 1200-E Staattinen paine (Pa) SFP 1,25 SFP 1 SFP 0,75 Ilmavirta (m 3 /s) Sähköinen ilmanlämmitin Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen 4,5 kw 11,1 SFP 0,5 L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 9, ,1 13,2 14,5 Ilmanlämmön talteenottaminen vesilämmönsiirtimeen, HW Talvi Kesä Veden lämpötila sisään/ulos, 90/70 80/60 60/40 45/35 7/12 Kapasiteetti, kw 4,69 4,69 4,69 4,69 6,03 Virtaus, l/h Painehäviö, kpa Liitäntäkoko, 1/2 Lämpötila sisään/rh ulos/rh, /% 9,3 20 9,3 20 9,3 20 9, /50 18/80 HW-yksiköissä käytettävä vesilämmitin tulee asennettuna, vw-yksikössä käytettävä H-kanavalämmitintä. kustiset tiedot k 2k 4k 8k d() REGO 1200 V Raitisilmakanava ,9 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus Lämpötehokkuus (%) P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 30 Pa 1200 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa XL L M Painehäviö Painehäviö (Pa) M valinnainen, L vakio, XL valinnainen XL L REGO 1200 H Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 23

26 KOMPKT REGO 1200 Levyn paksuus Paino 45 mm 120 kg Nimellinen ilmavirta 1200 m 3 /h Syöttöjännite Maksimi käyttövirta 3~ 400 V 8,7 Maalin väri RL 9010 Ohjausjärjestelmä REGO 1200PE à portes démontables. REGO 1200PES à portes coulissantes. KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 1200PE (4x) С Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkölämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. utomaatiolaitteisto Kone oikealta puolelta Kone vasemmalta puolelta Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 74 s. 75 s. 78 s. 80 s. 76 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

27 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E moottori Syöttövirta Paneeli 410x420x46 mm 405 W Pyörimisnopeus 2725 rpm Suojaustaso, IE 34-5 IP 54 Sähköinen ilmanlämmitin Kapasiteetti 4 kw Ilman lämpötila, Δt 10 * vaihtoehtoinen suodatin valittava erikseen Suorituskyky REGO 1200PE-E Staattinen paine (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Ilmavirta (m 3 /s) L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 7,7 9 10, ,3 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus PW on suunnilleen 30 Pa 1200 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. kustiset tiedot k 2k 4k 8k d() REGO 1200 PE Raitisilmakanava ,8 Tuloilmakanava ,1 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus Lämpötehokkuus (%) Painehäviö Painehäviö (Pa) XL 80 L M XL L M valinnainen, L vakio, XL valinnainen 25

28 KOMPKT REGO 1600 Levyn paksuus 45 mm Paino 270 kg Nimellinen ilmavirta 1600 m 3 /h Syöttöjännite (E) 3~ 400 V Syöttöjännite (W) 1~ 230 V Maksimi käyttövirta (E) 12,4 Maksimi käyttövirta (W) 6,4 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 1600H С x400 (4x) x400 (4x) REGO 1600V Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkö- tai vesilämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. Nestekierron liitännät (vain W-malliin) 9. Lauhteen poistoputki (vesilukko asennettava erikseen =28 mm) vain W-malliin Kone oikealta puolelta 400x300 (4x) Kone vasemmalta puolelta 900 С Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

29 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E moottori Syöttövirta Paneeli 800x450x46 mm 420 W Pyörimisnopeus 2600rpm Suojaustaso, IE 34-5 IP 54 Sähköinen ilmanlämmitin Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen 4,5 kw 8,6 Suorituskyky REGO 1600-E Staattinen paine (Pa) SFP 1,25 SFP 1 SFP 0,75 SFP 0,5 Ilmavirta (m 3 /s) L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 9,4 11,4 12,2 13,3 14,5 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 30 Pa 1600 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. Ilmanlämmön talteenottaminen vesilämmönsiirtimeen, HW Talvi Kesä Veden lämpötila sisään/ulos, 90/70 80/60 60/40 45/35 7/12 7/12 Kapasiteetti, kw 8,4 8,5 8,5 8,57 10,97 9,56 Virtaus, l/h Painehäviö, kpa 0,2 0,2 0,3 1 5,6 4,4 Liitäntäkoko, 1 Lämpötila sisään/rh ulos/rh, /% kustiset tiedot 7 22,2 7 22,4 7 22,4 7 22,5 30/50 17,7/82 26/70-17,6/ k 2k 4k 8k d() REGO 1600 VE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,9 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,1 Lämpötehokkuus Lämpötehokkuus (%) Painehäviö Painehäviö (Pa) XL 80 L 75 M M valinnainen, L vakio, XL valinnainen XL L REGO 1600 HE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,3 Jäteilmakanava ,3 Ulkopuoli (3pl., 3m) ,1 REGO 1600 VW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,9 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,1 REGO 1600 HW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,3 Jäteilmakanava ,3 Ulkopuoli (3pl., 3m) ,1 27

30 KOMPKT REGO 2000 Levyn paksuus 45 mm Paino 285 kg Nimellinen ilmavirta 2000 m 3 /h Syöttöjännite (E) 3~ 400 V Syöttöjännite (W) 1~ 230 V Maksimi käyttövirta (E) 17,4 Maksimi käyttövirta (W) 7,0 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 2000H С x400 (4x) x400 (4x) REGO 2000V Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkö- tai vesilämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. Nestekierron liitännät (vain W-malliin) 9. Lauhteen poistoputki (vesilukko asennettava erikseen =28 mm) vain W-malliin Kone oikealta puolelta 400x300 (4x) Kone vasemmalta puolelta 900 С Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

31 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E moottori Syöttövirta Paneeli 800x450x46 mm 480 W Pyörimisnopeus 2170 rpm Suojaustaso, IE 34-5 IP 54 Suorituskyky REGO 2000-E Staattinen paine (Pa) SFP 1,25 65 SFP 1 SFP 0,75 Ilmavirta (m 3 /s) Sähköinen ilmanlämmitin Kapasiteetti 7,5 kw Ilman lämpötila, Δt 11 * vaihtoehtoinen suodatin valittava erikseen SFP 0,5 L W /d() Lämpötehokkuus Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 8,2 9,9 11,1 12,4 13,8 P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 30 Pa 2000 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. Ilmanlämmön talteenottaminen vesilämmönsiirtimeen, HW Talvi Kesä Veden lämpötila sisään/ulos, 90/70 80/60 60/40 45/35 7/12 7/12 Kapasiteetti, kw 10,85 10,49 10,61 10,53 12,81 11,12 Virtaus, l/h Painehäviö, kpa 0,4 0,4 0,4 1,3 7,4 5,7 Liitäntäkoko, 1 Lämpötila sisään/rh ulos/rh, /% kustiset tiedot 7-22,7 7-22,2 7-22,4 7-22,3 30/50-18,5/80 26/70-18,2/ k 2k 4k 8k d() REGO 2000 VE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus Lämpötehokkuus (%) Painehäviö Painehäviö (Pa) XL L 75 M XL L M valinnainen, L vakio, XL valinnainen REGO 2000 HE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 2000 VW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 2000 HW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 29

32 KOMPKT REGO 2500 Levyn paksuus 45 mm Paino 285 kg Nimellinen ilmavirta 2500 m 3 /h Syöttöjännite (E) 3~ 400 V Syöttöjännite (W) 1~ 230 V Maksimi käyttövirta (E) 17,1 Maksimi käyttövirta (W) 6,71 Maalin väri RL 7035 Ohjausjärjestelmä KOMFOVENT 3 Kone voi poiketa kuvasta, tarkemma tiedot alta. REGO 2500H С x400 (4x) x400 (4x) REGO 2500V Suunnittelu: 1. Pyörivä lämmönsiirrin 2. Sähkö- tai vesilämmitin 3. Tuloilman suodatin 4. Poistoilman suodatin 5. Tuloilman puhallin 6. Poistoilman puhallin 7. Pääkytkin 8. Nestekierron liitännät (vain W-malliin) 9. Lauhteen poistoputki (vesilukko asennettava erikseen =28 mm) vain W-malliin Kone oikealta puolelta 400x300 (4x) Kone vasemmalta puolelta 900 С Raitisilma Tuloilma Poistoilma Jäteilma Lisävarusteet s. 73 s. 75 s. 78 s. 80 s. 76 s. 79 s U MLV pidättää oikeudet muutoksiin arvoissa ja mitoissa koneiden toiminnan ja laadun parantamiseksi.

33 Poisto- ja tuloilman suodattimet Suodatin malli EN779:2011 M5/F7* Tyyppi Koko (Syvyys/Korkeus/Leveys) Puhaltimen E moottori Syöttövirta Paneeli 800x450x46 mm 635 W Pyörimisnopeus 2800 rpm Suojaustaso, IE 34-5 IP 54 Sähköinen ilmanlämmitin Kapasiteetti Ilman lämpötila, Δt * vaihtoehtoinen suodatin valittava erikseen Lämpötehokkuus 7,5 kw 9,4 Tuloilma Poistoilma Raitisilman lämpötila, Tuloilman lämpötila, 7 8, ,5 13 Suorituskyky REGO 2500-E Staattinen paine (Pa) SFP 1,25 SFP 1 SFP 0,75 Ilmavirta (m 3 /s) SFP 0,5 L W /d() P[kW]= SFP[kW/(m 3 /s)] V[m 3 /s] SFP näytetty yhdellä puhaltimella. Tiedot ovat M5 suodattimella ja pyörivällä lämmönsiirtimellä. M:n korjaus H/VW on suunnilleen 35 Pa 2500 m 3 /h. F7 suodattimella korjaus on suunnilleen 70 Pa. Ilmanlämmön talteenottaminen vesilämmönsiirtimeen, HW Talvi Kesä Veden lämpötila sisään/ulos, 90/70 80/60 60/40 45/35 7/12 7/12 Kapasiteetti, kw 12, ,9 12,99 14,86 12,84 Virtaus, l/h Painehäviö, kpa 0,5 0,5 0,5 1,9 9,6 7,4 Liitäntäkoko, 1 Lämpötila sisään/rh ulos/rh, /% kustiset tiedot , ,1 30/50-19,3/77 26/70-18,8/ k 2k 4k 8k d() REGO 2500 VE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 Lämpötehokkuus Lämpötehokkuus (%) Painehäviö Painehäviö (Pa) M valinnainen, L vakio, XL valinnainen XL L M XL L REGO 2500 HE Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 2500 VW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 REGO 2500 HW Raitisilmakanava ,0 Tuloilmakanava ,0 Poistoilmakanava ,8 Jäteilmakanava ,0 Ulkopuoli (3pl., 3m) ,8 31
