UDT UDTX SUODATUSYKSIKÖT JA ILMANKÄSITTELYMODUULIT

Transkriptio

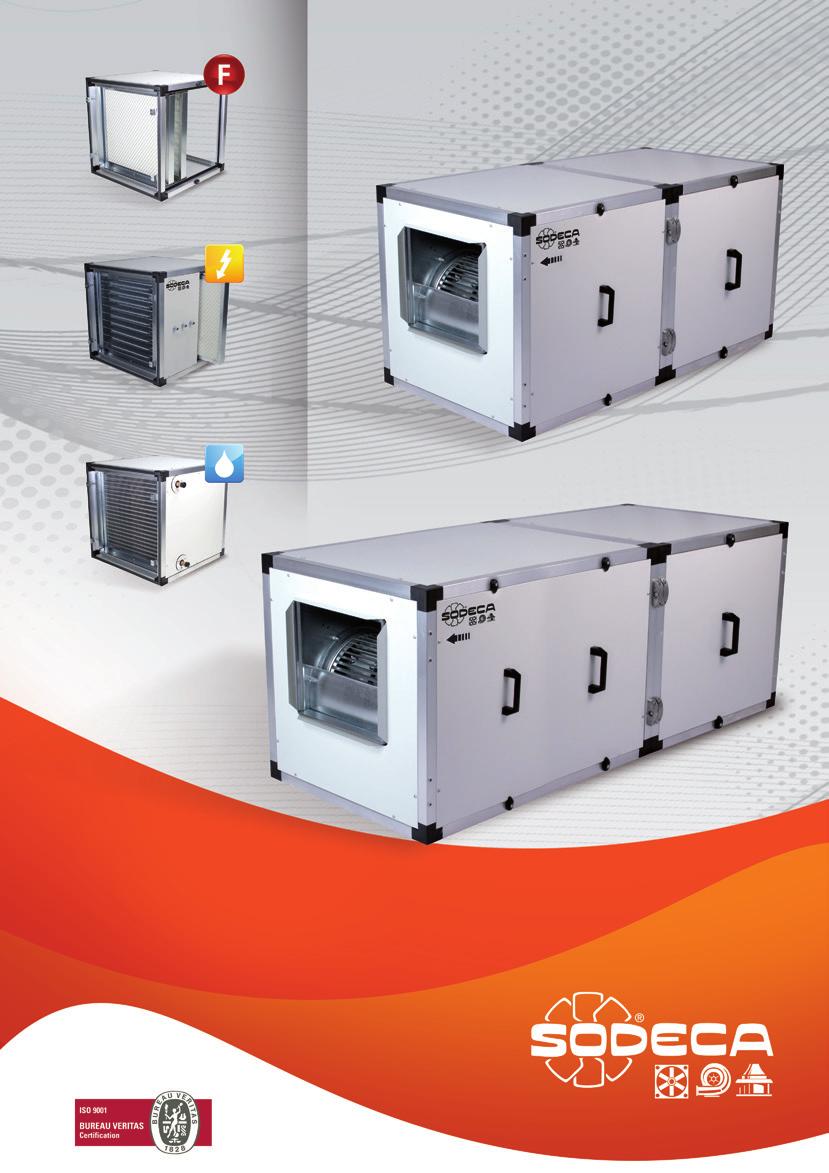

1 MF: Suodatusmoduulit UDT ME: Moduulit sähkölämmitetyillä vastuksilla MA: Moduulit vesivastuksilla UDTX UDT UDTX SUODATUSYKSIKÖT JA ILMANKÄSITTELYMODUULIT EU-säännösten mukainen

2 UDT UDT Äänieristetyt ilmankäsittely-yksiköt, joissa suoravetomoottorit, varustettu kahdella sisäänottopuhaltimella ja vaihtoehtoisilla suodatusmoduuleilla sekä sähköisellä tai kuumavesilämmityksellä Kotelo: Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Kaapelin sisääntulon tiivistepesä. Puhallin: CBD-sarjan puhaltimilla varustetut ilmastointiyksiköt. Sinkitystä teräsmetallilevystä valmistetut eteenpäin suuntautuvat siipipyörät. Moottori: Yksivaiheiset kaksinopeusmoottorit IE-2 tehokkuudella, paitsi alle 0,5 kw kapasiteeteissa. F-luokan moottorit, joissa kuulalaakerit ja IP54-suojaus. Yksivaiheiset V 50Hz ja kolmivaiheiset /380 4V 50Hz. Kuljetusilman enimmäislämpötila: 20 ºC + 60 ºC. Versiot: MF: Suodatusmoduuli. Standardi versio F6+F8 ja vaihtoehtoisesti F+F. ME: Moduuli sähkölämmitetyllä vastuksella. Standardi versio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. MA: Moduuli vesivastuksella. Standardi versio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Pyynnöstä: Pystysuuntainen ulostulo. Moduuli asennettu puhaltimeksi. Tilauskoodi UDT / 4M 1/5 MF F6+F8 Ilmankäsittelyllä varustetut puhallinyksiköt Turbiinin koko (tuumaa) Moottorin napojen määrä 4=1400 kierrosta/min. 50 Hz 6=00 kierrosta/min. 50 Hz T=kolmivaiheinen M = yksivaiheinen Moottoriteho (HP) Suodatusvaihtoehdot MF-moduuleilla Standardi versio F6 + F8 Vaihtoehto: G4+F, F+F Ilmankäsittelymoduulit MF: suodatusmoduuli (standardi versio) ME: sähköisesti lämmitetyllä vastuksella varustettu moduuuli (G4-suodatin mukana) MA: vesilämmitteisellä vastuksella varustettu moduuuli (G4-suodatin mukana) Tekniset ominaisuudet Nopeus Suurin sallittu virta (A) Asennusteho Enimmäisilmanvirtaus Äänenvoimakkuus Keskim. paino (kierrosta/min) 230 V 400 V (kw) (m3/t) db(a) (Kg) UDT-/-4M 1/5 30 1,4 0, ,5 UDT-/-4M 1/ ,3 0, ,8 UDT-/-4M 3/4 13 4,5 0, ,6 UDT-/-4M 1/ ,3 0, ,3 UDT-/-4M 3/4 13 4,5 0, ,1 UDT-/-6T 1 1/ ,6 3,8 1, ,8 UDT-/-6M 3/ , ,3 UDT-/-6M , ,3 UDT-/-6T 3 80, 6,3 2,

3 UDT Mitat (mm) A B C D1 D2 E L K UDT-/ UDT-/ UDT-/ UDT-/ UDT-/ Akustiset ominaisuudet Äänen tehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista /-4M 1/ /-4M 1/ /-4M 3/ /-4M 1/ /-4M 3/ /-6T 1 1/ /-6M 3/ /-6M /-6T Ilmankäsittelymoduulivaihtoehdot MF: Suodatusmoduulit Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio F6+F8 ja vaihtoehtoisesti F+F. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. ME: Moduulit sähkölämmitetyillä vastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Kaapelin sisääntulon tiivistepesä. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. MA: Moduulit vesivastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa.

4 UDT MF: Suodatusmoduulin ominaisuudet Pään kuluminen - suodattimet = MF / = MF / = MF / = MF / = MF / ME: Sähkölämmitteisen vastuksen tekniset ominaisuudet Nykyiset (A) Asennusteho (kw) Enimmäisilmanvirtaus Keskim. paino 400V Vaihe 1 Vaihe 2 Vaihe 3 (m3/t) (Kg) ME-/ ME-/ 23 5,4 5,4 5, ME-/ 33,,, ME-/ ME-/ 81 18,8 18,8 18,

5 UDT Pään kuluminen sähkövastuslämmittimet ME ME MA: 0/0 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Asennettu Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ ,0 16,3 1/2 18 MA-/ , 26,6 1/2 25 MA-/ ,0 1,6 3/4 31 MA-/ , 2,8 3/4 3 MA-/ ,8 21, MA: 80/60 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Asennettu Enimmäisilmanvirtaus Enimmäisilmanvirtaus Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ , 13,0 1/2 18 MA-/ ,4 21,3 1/2 25 MA-/ , 14,0 3/4 31 MA-/ ,5 23,8 3/4 3 MA-/ ,2 1, Pään kuluminen - vesivastuslämmittimet MA MA

6 UDT Asennus ja suodatussijaintdiagrammit Suodatusmoduuli Lämmitysvastusmoduulit Moduuli asennettu poistopuhaltimeksi Moduuli asennettu puhaltimeksi Moduulin mitat (mm) Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa MF-MODUULIT A B C D1 D2 MF-/ MF-/ MF-/ MF-/ MF-/ ME-MODUULIT A B C D1 D2 E ME-/ ME-/ ME-/ ,5 ME-/ ME-/ ,5 MA-MODUULIT A B C D1 D2 E1 E2 G H MA-/ MA-/ MA-/ MA-/ MA-/

7 Ominaisuuskäyrät - puhaltimet UDT

8 UDTX UDTX Äänieristetyt ilmankäsittely-yksiköt, joissa hihnavetomoottorit, varustettu kahdella sisäänottopuhaltimella ja vaihtoehtoisilla suodatusmoduuleilla sekä sähköisellä tai kuumavesilämmityksellä Kotelo: Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Kaapelin sisääntulon tiivistepesä. Puhallin: Ilmanvaihtoyksiköt CBX-, CBXC- tai CBXR-sarjan puhaltimilla Sinkitystä teräsmetallilevystä valmistetut eteenpäin suuntautuvat siipipyörät. Moottori: Yksivaiheiset kaksinopeusmoottorit IE-2 tehokkuudella, paitsi alle 0,5 kw kapasiteeteissa. F-luokan moottorit, joissa kuulalaakerit ja IP54-suojaus. Kolmivaiheinen 230/400V/50Hz (enintään 5,5 HP) ja 400/60V -50Hz (kapasiteetti yli 5,5 HP). Kuljetusilman enimmäislämpötila: -20 ºC+ 60 ºC Versiot: MF: Suodatusmoduuli. Standardi versio F6+F8 ja vaihtoehtoisesti F+F. ME: Moduuli sähkölämmitetyllä vastuksella. Standardi versio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. MA: Moduuli vesivastuksella. Standardi versio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Pyynnöstä: Pystysuuntainen ulostulo. Vasemman puolen hihnaveto. Moduuli asennettu puhaltimeksi. Tilauskoodi UDTX / 2 MF F6+F8 Ilmankäsittelyllä varustetut puhallinyksiköt Tekniset ominaisuudet Turbiinin koko (tuumaa) Moottoriteho (HP) Suodatusvaihtoehdot MF-moduuleilla Standardi versio F6 + F8 Vaihtoehto: G4+F, F+F Ilmankäsittelymoduulit MF: suodatusmoduuli (standardi versio) ME: sähköisesti lämmitetyllä vastuksella varustettu moduuuli (G4-suodatin mukana) MA: vesilämmitteisellä vastuksella varustettu moduuuli (G4-suodatin mukana) Nopeus Suurin sallittu virta (A) Asennusteho Enimmäisilmanvirtaus Äänenvoimakkuus Keskim. paino (kierrosta/min) 230 V 400 V 60 V (kw) (m3/t) db(a) (Kg) Kokoonpano versio UDTX-/-0,25 0 1,23 0,1 0, A UDTX-/-0, ,66 0,6 0, ,8 A UDTX-/-0, ,02 1,1 0, A UDTX-/-0, ,2 1,6 0, A UDTX-/-1 3,1 1, 0, ,5 A UDTX-/-0, ,23 0,1 0, A UDTX-/-0, ,66 0,6 0, A UDTX-/-0,5 20 2,02 1,1 0, ,5 A UDTX-/-0,5 50 2,2 1,6 0, ,5 A UDTX-/-1 0 3,1 1, 0, A UDTX-/-1,5 60 4,03 2,32 1, A UDTX-/-0, ,02 1,1 0, A

9 UDTX Tekniset ominaisuudet Nopeus Suurin sallittu virta (A) Asennusteho Enimmäisilmanvirtaus Äänenvoimakkuus Keskim. paino (kierrosta/min) 230 V 400 V 60 V (kw) (m3/t) db(a) (Kg) Kokoonpano versio UDTX-/-0, ,2 1,6 0, A UDTX-/ ,1 1, 0, ,5 A UDTX-/-1,5 0 4,03 2,32 1, ,3 A UDTX-/ ,6 3,44 1, ,6 A UDTX-/-0,5 55 2,02 1,1 0, A UDTX-/-0,5 65 2,2 1,6 0, A UDTX-/ ,1 1, 0, ,4 A UDTX-/-1, ,03 2,32 1, ,3 A UDTX-/ ,6 3,44 1, ,6 A UDTX-/ ,36 4,83 2, A UDTX-/-0, ,2 1,6 0, B UDTX-/ ,1 1, 0, ,4 B UDTX-/-1, ,03 2,32 1, ,3 B UDTX-/ ,6 3,44 1, ,6 B UDTX-/ ,36 4,83 2, B UDTX-/-4 805,6 6, B UDTX-/-5, ,1 8, B UDTX-18/18-1, ,03 2,32 1, B UDTX-18/ ,6 3,44 1, ,3 B UDTX-18/ ,36 4,83 2, , B UDTX-18/ ,6 6, , B UDTX-18/18-5, ,1 8, B UDTX-18/18-, ,6 6,2 5, ,5 B Mitat (mm) A B C D1 D2 E L K UDTX-/ UDTX-/ UDTX-/ UDTX-/ UDTX-/ UDTX-18/

10 UDTX Ilmankäsittelymoduulivaihtoehdot MF: Suodatusmoduulit Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio F6+F8 ja vaihtoehtoisesti F+F. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. ME: Moduulit sähkölämmitetyillä vastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Kaapelin sisääntulon tiivistepesä. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. MA: Moduulit vesivastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. MF: Suodatusmoduulin ominaisuudet Pään kuluminen - suodattimet = MF / = MF / = MF / = MF / = MF / 18= MF 18/18

11 UDTX ME: Sähkölämmitteisen vastuksen tekniset ominaisuudet Nykyiset (A) Asennusteho (kw) Keskim. paino 400 V Vaihe 1 Vaihe 2 Vaihe 3 (m3/t) (Kg) ME-/ ME-/ 23 5,4 5,4 5, ME-/ 33,,, ME-/ ME-/ 81 18,8 18,8 18, ME-18/18 22,5 22,5 22, Pään kuluminen sähkövastuslämmittimet ME ME 18 MA: 0/0 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Teho Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ ,0 16,3 1/2 18 MA-/ , 26,6 1/2 25 MA-/ ,0 1,6 3/4 31 MA-/ , 2,8 3/4 3 MA-/ ,8 21, MA-18/ ,8 21, 1 1/4" 8 MA: 80/60 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Teho Enimmäisilmanvirtaus Enimmäisilmanvirtaus Enimmäisilmanvirtaus Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ , 13,0 1/2 18 MA-/ ,4 21,3 1/2 25 MA-/ , 14,0 3/4 31 MA-/ ,5 23,8 3/4 3 MA-/ ,2 1, MA-18/ ,8 1,5 1 1/4" 8 Pään kuluminen - vesivastuslämmittimet MA MA 18

12 UDTX Asennus ja suodatussijaintdiagrammit Suodatusmoduuli Lämmitysvastusmoduulit Moduuli asennettu poistopuhaltimeksi Moduuli asennettu puhaltimeksi Moduulin mitat (mm) Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa MF-MODUULIT A B C D1 D2 MF-/ MF-/ MF-/ MF-/ MF-/ MF-18/ ME-MODUULIT A B C D1 D2 E ME-/ ME-/ ME-/ ,5 ME-/ ME-/ ,5 ME-18/ MA-MODUULIT A B C D1 D2 E1 E2 G H MA-/ MA-/ MA-/ MA-/ MA-/ MA-18/

13 UDTX Ominaisuuskäyrät - puhaltimet / /

14 UDTX Ominaisuuskäyrät - puhaltimet / /

15 UDTX Ominaisuuskäyrät - puhaltimet / 18/18

16 MODULAARINEN SARJA MODULAARINEN SARJA, ILMANKÄSITTELY-YKSIKÖT CJBD/AL: Äänieristetyt ilmanvaihtoyksiköt alumiini-profiililla ja esilakatulla levyllä CJBD/ALS: Ilmanvaihtoyksiköt kaksinkertaisella äänieristyksellä, esilakatulla levyllä ja alumiiniprofiililla Suodatusmoduulit Moduulit sähkövastuksilla Moduulit vesivastuksilla Puhallin: CBD-sarjan puhaltimet kahdella sisäänöttöpuhaltimella. Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sinkitystä teräsmetallilevystä valmistetut eteenpäin suuntautuvat siipipyörät. Kaapelin sisääntulon tiivistepesä. Moottori: F-luokan suljetut moottorit, joissa lämpösuojaus, kuulalaakerit ja IP-54-suojaus. Yksivaiheinen V -50Hz. ja kolmivaiheinen /380-4V -50Hz. Kuljetusilman enimmäislämpötila: -20 ºC+ 60 ºC Viimeistely: Ruostesuojattu esilakattu teräsmetallilevy ja alumiini. Pyynnöstä: Pyöreällä sisääntulolla. Tilauskoodi CJBD/AL M 1/3 CJBD/AL: Alumiiniprofiililla ja äänieristetyllä esilakatulla levyllä. CJBD/ALS: Kaksinkertaisella äänieristyksellä, esilakatulla levyllä ja alumiiniprofiililla Tekniset ominaisuudet Siipipyörän koko (mm) mm tuumaa 11 / 2525 / 2828 / 3333 / 33 / Moottorin napojen määrä 4=1400 r/min 50 Hz 6=00 r/min 50 Hz T=kolmivaiheinen M = yksivaiheinen Asennettu moottori (HP) Nopeus Suurin sallittu virta (A) Asennusteho Enimmäisilmanvirtaus Äänenvoimakkuus Paino n. (kierrosta/min) 230V 400 V (kw) (m3/t) db(a) (Kg) CJBD/AL CJBD/ALS 11-4M 1/5 30 1,40 0, ,5 CJBD/AL CJBD/ALS 11-6M 1/ 820 0,85 0, ,5 CJBD/AL CJBD/ALS M 1/ ,30 0, ,8 CJBD/AL CJBD/ALS M 3/4 13 4,50 0, ,6 CJBD/AL CJBD/ALS M 1/ ,50 0, ,1 CJBD/AL CJBD/ALS M 1/ ,20 0, ,3 CJBD/AL CJBD/ALS M 1/ ,30 0, ,3 CJBD/AL CJBD/ALS M 3/4 13 4,50 0, ,1 CJBD/AL CJBD/ALS M 1/ ,20 0, ,8 CJBD/AL CJBD/ALS T 1 1/ ,60 3,80 1, ,8 CJBD/AL CJBD/ALS M 3/ ,00 0, ,3 CJBD/AL CJBD/ALS M ,00 0, ,3 CJBD/AL CJBD/ALS 33-6T 3 80,0 6,30 2, ,0

17 MODULAARINEN SARJA Akustiset ominaisuudet Äänen tehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista M 1/ M 3/ M 1/ M 1/ M 1/ T 1 1/ M 3/ M 3/ M 1/ M M 1/ T M 1/ Erp. BEP-ominaisuudet (paras tehokkuuspiste) MC EC S T VSD SR Mittausluokka Tehokkuusluokka Staattinen Kokonais Taajuusmuuttaja Erityissuhde ηe[%] Tehokkuus N Tehokkuustaso [kw] Syöttöteho [m 3 /h] Ilmavirtaus [mmh 2 O] Staattinen tai kokonaispaine (tehokkuusluokan perusteella) [RPM] Nopeus MC EC VSD SR ηe[%] N (kw) (m 3 /t) (mm H 2 O) 11-4M 1/5 A S NO 1,00 2, % 38,6 0, , M 1/ ,2 8 11, M 1/2 A S NO 1,00 35,4 % 43,5 0, , M 3/4 A S NO 1,00 3,0 % 44,6 0, , M 1/2 A S NO 1,00 38,4 % 46,1 0,5 22 3, M 3/4 A S NO 1,00 3,4 % 46,2 0, , M 1/3 A S NO 1,00 30,8 % 3, 0, , M 3/4 A S NO 1,00 30,1 % 38, 0, , T 1 1/2 A S NO 1,00 38,0 % 44,1 1, , M 3/4 A S NO 1,00 33,8 % 40,6 0, , M 1 A S NO 1,00 32,0 % 38,3 1, , T 3 A S NO 1,01 44,3 % 48,5 2, ,1 24 (RPM) Mitat (mm) CJBD/AL CJBD/ALS Vastaa Tuumat A B C D1 D2 E L K CJBD/AL CJBD/ALS 11 / CJBD/AL CJBD/ALS 2525 / CJBD/AL CJBD/ALS 2828 / CJBD/AL CJBD/ALS 3333 / CJBD/AL CJBD/ALS 33 /

18 MODULAARINEN SARJA Ilmankäsittelymoduulivaihtoehdot MF: Suodatusmoduulit Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio F6+F8 ja vaihtoehtoisesti F+F. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. ME: Moduulit sähkölämmitetyillä vastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Kaapelin sisääntulon tiivistepesä. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. MA: Moduulit vesivastuksilla Alumiiniprofiilirakenne lämpö- ja akustisella eristyksellä. Sivupaneeli huoltotoimenpiteille. Modulaarinen rakenne lisättävillä suodatus- tai ilmankäsittelymoduuleilla. Standardi moduuliversio G4 ja vaihtoehtoisesti F6+F8 tai F+F suodattimet. Yhteensopiva sarjojen UDT, UDTX, CJBD/AL, CJBD/ALS, CJBX/AL ja CJBX/ALS kanssa. Tilauskoodi MF / F6+F8 Suodatusmoduulit Yhteensopivan kotelon koko Suodatinyhdistelmät: G4+F F6+F8 F+F ME / F6+F8 Moduulit sähkölämmitetyillä vastuksilla Yhteensopivan kotelon koko Suodatinyhdistelmät: G4+F F6+F8 F+F MA / F6+F8 Moduulit vesivastuksilla Yhteensopivan kotelon koko Suodatinyhdistelmät: G4 F6 F G4+F

19 MODULAARINEN SARJA MF: Suodatusmoduulin ominaisuudet Pään kuluminen - suodattimet = MF / = MF / = MF / = MF / = MF / 18= MF 18/18 ME: Sähkölämmitteisen vastuksen tekniset ominaisuudet Nykyiset (A) Asennusteho (kw) Enimmäisilmanvirtaus Keskim. paino 400V Vaihe 1 Vaihe 2 Vaihe 3 (m3/t) (Kg) ME-/ ME-/ 23 5,4 5,4 5, ME-/ 33,,, ME-/ ME-/ 81 18,8 18,8 18, ME-18/18 22,5 22,5 22,

20 MODULAARINEN SARJA Pään kuluminen sähkövastuslämmittimet ME ME 18 MA: 0/0 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Asennettu Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ ,0 16,3 1/2 18 MA-/ , 26,6 1/2 25 MA-/ ,0 1,6 3/4 31 MA-/ , 2,8 3/4 3 MA-/ ,8 21, MA-18/ ,8 21, 1 1/4" 8 MA: 80/60 ºC ilman vesivastuksen ominaisuudet 0 ºC lämpötilassa Asennettu Enimmäisilmanvirtaus Enimmäisilmanvirtaus Veden virtaus Veden pään kuluminen Liitäntä Keskim. paino (kw) (m3/t) (m3/t) (kpa) (in) (Kg) MA-/ , 13,0 1/2 18 MA-/ ,4 21,3 1/2 25 MA-/ , 14,0 3/4 31 MA-/ ,5 23,8 3/4 3 MA-/ ,2 1, MA-18/ ,8 1,5 1 1/4" 8 Pään kuluminen - vesivastuslämmittimet MA MA 18
