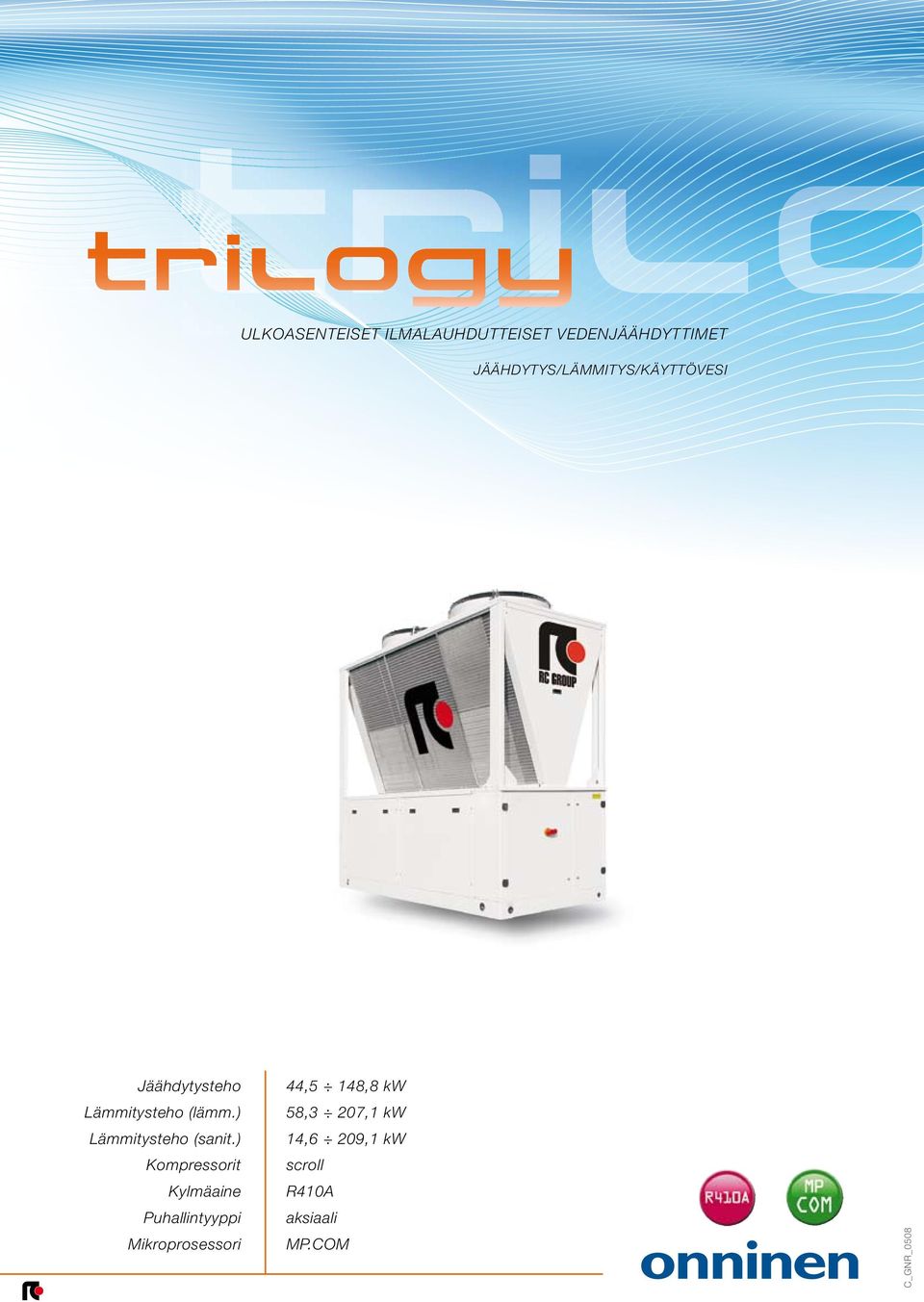

TRILOGY ULKOASENTEISET ILMALAUHDUTTEISET VEDENJÄÄHDYTTIMET. Mikroprosessori JÄÄHDYTYS/LÄMMITYS/KÄYTTÖVESI C_GNR_0508

Transkriptio

1 TRILO TRILOGY ULKOASENTEISET ILMALAUHDUTTEISET VEDENJÄÄHDYTTIMET JÄÄHDYTYS/LÄMMITYS/KÄYTTÖVESI (lämm.) (sanit.) Kylmäaine Puhallintyyppi Mikroprosessori 44,5 148,8 58,3 207,1 14,6 209,1 scroll R410A aksiaali MP.COM

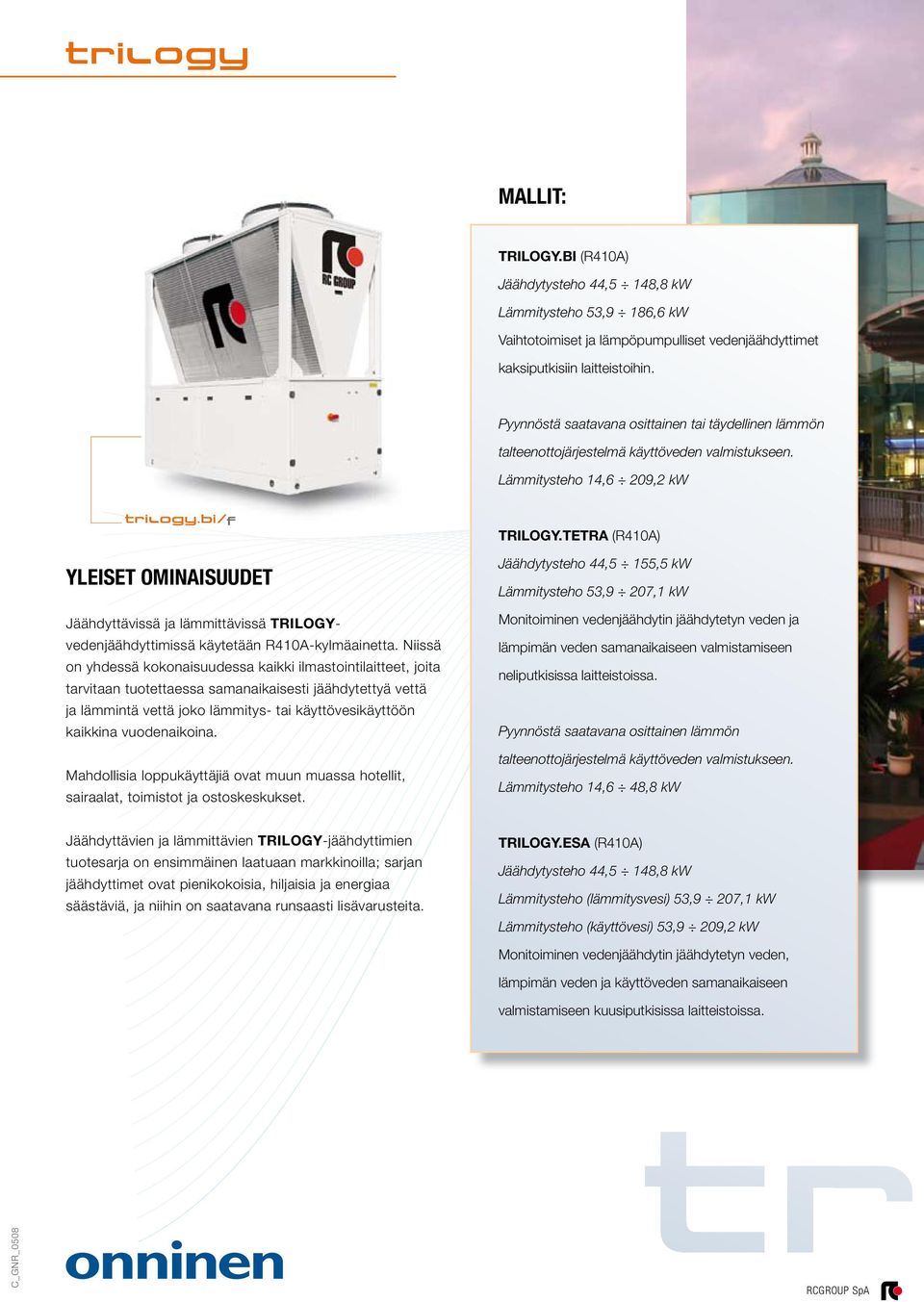

2 MALLIT: TRILOGY.BI (R410A) 44,5 148,8 53,9 186,6 Vaihtotoimiset ja lämpöpumpulliset vedenjäähdyttimet kaksiputkisiin laitteistoihin. Pyynnöstä saatavana osittainen tai täydellinen lämmön talteenottojärjestelmä käyttöveden valmistukseen. 14,6 209,2 trilogy.bi/f YLEISET OMINAISUUDET Jäähdyttävissä ja lämmittävissä TRILOGYvedenjäähdyttimissä käytetään R410A-kylmäainetta. Niissä on yhdessä kokonaisuudessa kaikki ilmastointilaitteet, joita tarvitaan tuotettaessa samanaikaisesti jäähdytettyä vettä ja lämmintä vettä joko lämmitys- tai käyttövesikäyttöön kaikkina vuodenaikoina. Mahdollisia loppukäyttäjiä ovat muun muassa hotellit, sairaalat, toimistot ja ostoskeskukset. TRILOGY.TETRA (R410A) 44,5 155,5 53,9 207,1 Monitoiminen vedenjäähdytin jäähdytetyn veden ja lämpimän veden samanaikaiseen valmistamiseen neliputkisissa laitteistoissa. Pyynnöstä saatavana osittainen lämmön talteenottojärjestelmä käyttöveden valmistukseen. 14,6 48,8 Jäähdyttävien ja lämmittävien TRILOGY-jäähdyttimien tuotesarja on ensimmäinen laatuaan markkinoilla; sarjan jäähdyttimet ovat pienikokoisia, hiljaisia ja energiaa säästäviä, ja niihin on saatavana runsaasti lisävarusteita. TRILOGY.ESA (R410A) 44,5 148,8 (lämmitysvesi) 53,9 207,1 (käyttövesi) 53,9 209,2 Monitoiminen vedenjäähdytin jäähdytetyn veden, lämpimän veden ja käyttöveden samanaikaiseen valmistamiseen kuusiputkisissa laitteistoissa. tr RCGROUP SpA

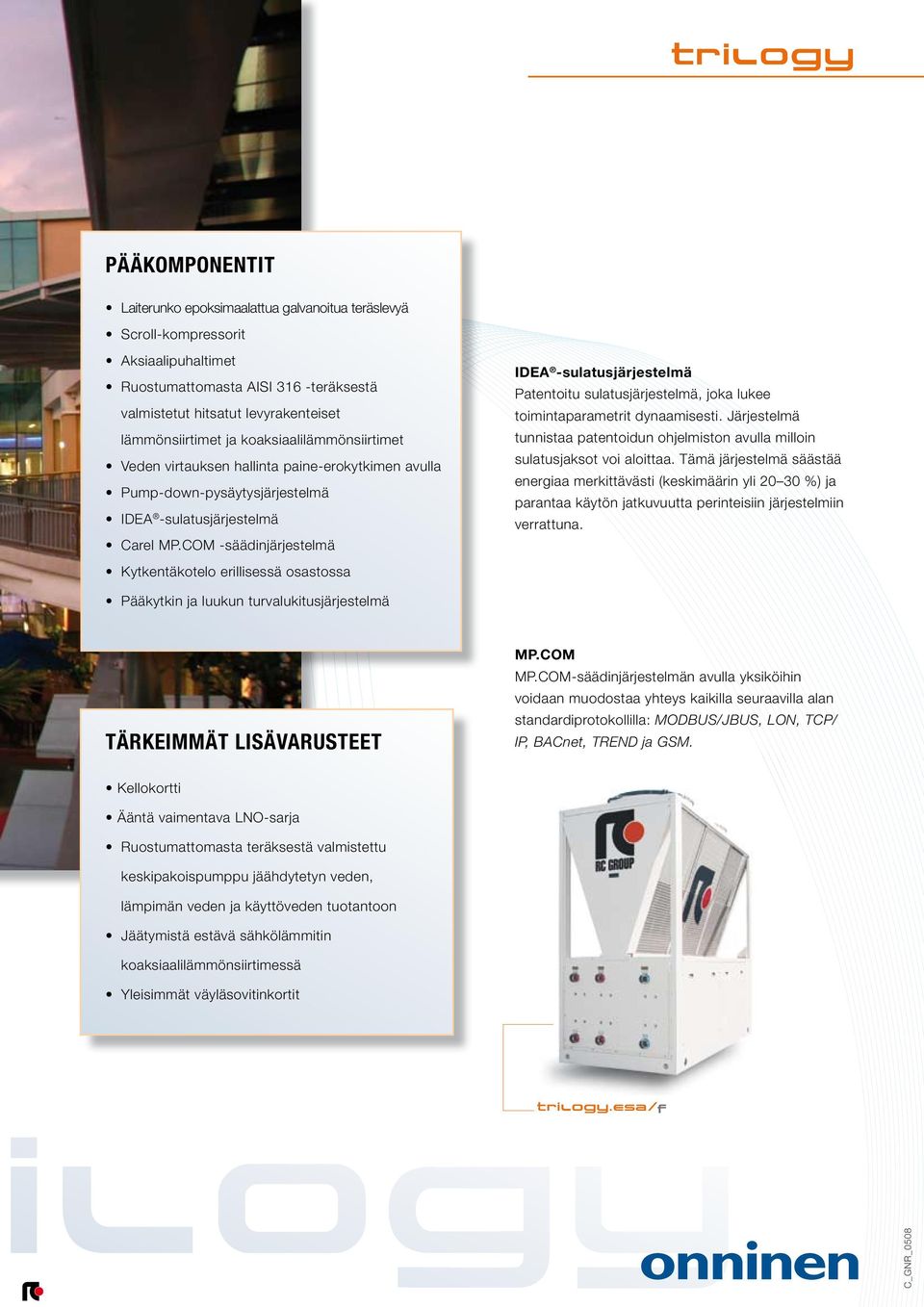

3 PÄÄKOMPONENTIT Laiterunko epoksimaalattua galvanoitua teräslevyä Scroll-kompressorit Aksiaalipuhaltimet Ruostumattomasta AISI 316 -teräksestä valmistetut hitsatut levyrakenteiset lämmönsiirtimet ja koaksiaalilämmönsiirtimet Veden virtauksen hallinta paine-erokytkimen avulla Pump-down-pysäytysjärjestelmä IDEA -sulatusjärjestelmä Carel MP.COM -säädinjärjestelmä Kytkentäkotelo erillisessä osastossa IDEA -sulatusjärjestelmä Patentoitu sulatusjärjestelmä, joka lukee toimintaparametrit dynaamisesti. Järjestelmä tunnistaa patentoidun ohjelmiston avulla milloin sulatusjaksot voi aloittaa. Tämä järjestelmä säästää energiaa merkittävästi (keskimäärin yli %) ja parantaa käytön jatkuvuutta perinteisiin järjestelmiin verrattuna. Pääkytkin ja luukun turvalukitusjärjestelmä TÄRKEIMMÄT LISÄVARUSTEET MP.COM MP.COM-säädinjärjestelmän avulla yksiköihin voidaan muodostaa yhteys kaikilla seuraavilla alan standardiprotokollilla: MODBUS/JBUS, LON, TCP/ IP, BACnet, TREND ja GSM. Kellokortti Ääntä vaimentava LNO-sarja Ruostumattomasta teräksestä valmistettu keskipakoispumppu jäähdytetyn veden, lämpimän veden ja käyttöveden tuotantoon Jäätymistä estävä sähkölämmitin koaksiaalilämmönsiirtimessä Yleisimmät väyläsovitinkortit trilogy.esa/f ilogy

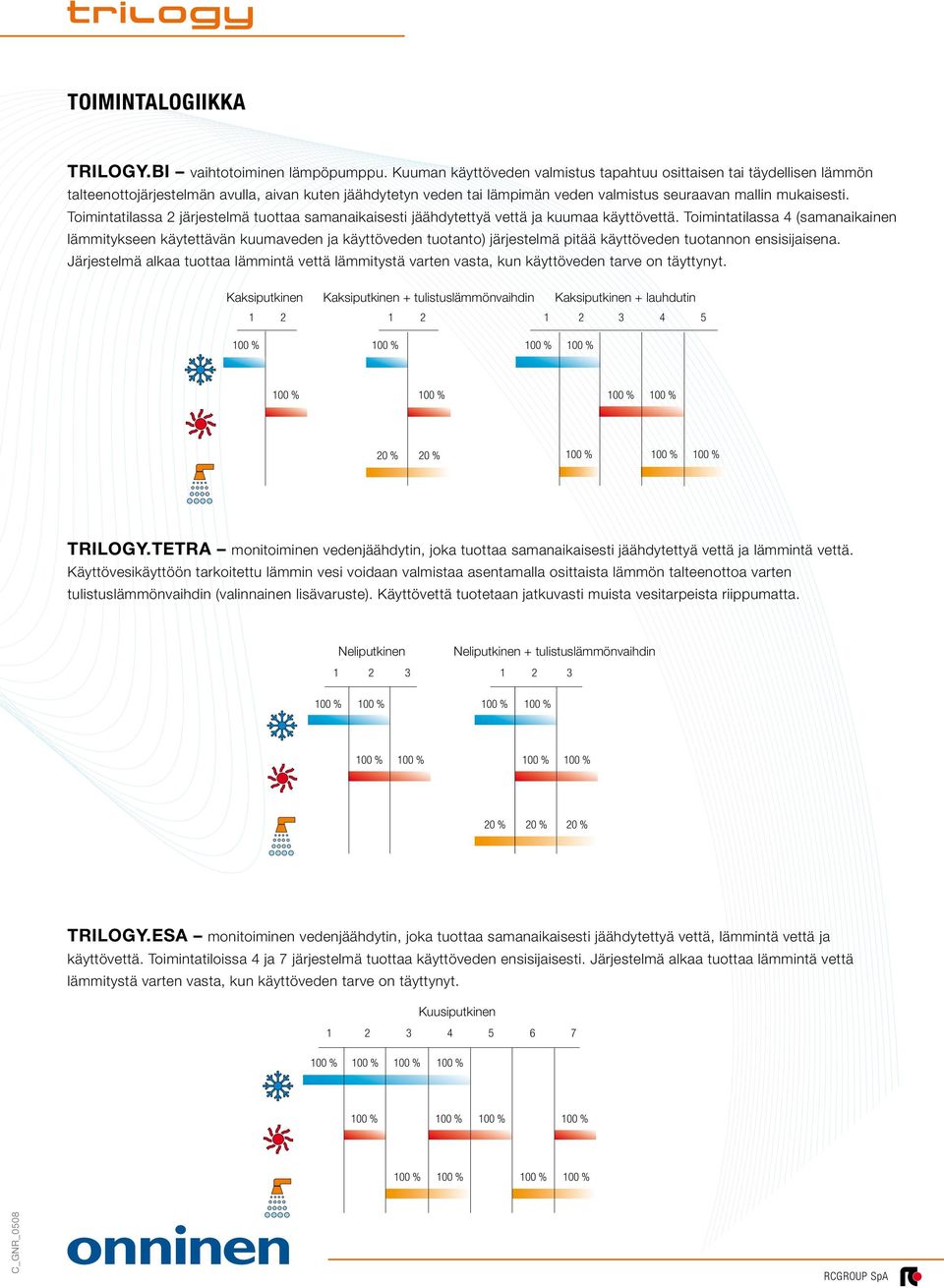

4 TOIMINTALOGIIKKA TRILOGY.BI vaihtotoiminen lämpöpumppu. Kuuman käyttöveden valmistus tapahtuu osittaisen tai täydellisen lämmön talteenottojärjestelmän avulla, aivan kuten jäähdytetyn veden tai lämpimän veden valmistus seuraavan mallin mukaisesti. Toimintatilassa 2 järjestelmä tuottaa samanaikaisesti jäähdytettyä vettä ja kuumaa käyttövettä. Toimintatilassa 4 (samanaikainen lämmitykseen käytettävän kuumaveden ja käyttöveden tuotanto) järjestelmä pitää käyttöveden tuotannon ensisijaisena. Järjestelmä alkaa tuottaa lämmintä vettä lämmitystä varten vasta, kun käyttöveden tarve on täyttynyt. Kaksiputkinen Kaksiputkinen + tulistuslämmönvaihdin Kaksiputkinen + lauhdutin % 20 % TRILOGY.TETRA monitoiminen vedenjäähdytin, joka tuottaa samanaikaisesti jäähdytettyä vettä ja lämmintä vettä. Käyttövesikäyttöön tarkoitettu lämmin vesi voidaan valmistaa asentamalla osittaista lämmön talteenottoa varten tulistuslämmönvaihdin (valinnainen lisävaruste). Käyttövettä tuotetaan jatkuvasti muista vesitarpeista riippumatta. Neliputkinen Neliputkinen + tulistuslämmönvaihdin % 20 % 20 % TRILOGY.ESA monitoiminen vedenjäähdytin, joka tuottaa samanaikaisesti jäähdytettyä vettä, lämmintä vettä ja käyttövettä. Toimintatiloissa 4 ja 7 järjestelmä tuottaa käyttöveden ensisijaisesti. Järjestelmä alkaa tuottaa lämmintä vettä lämmitystä varten vasta, kun käyttöveden tarve on täyttynyt. Kuusiputkinen RCGROUP SpA

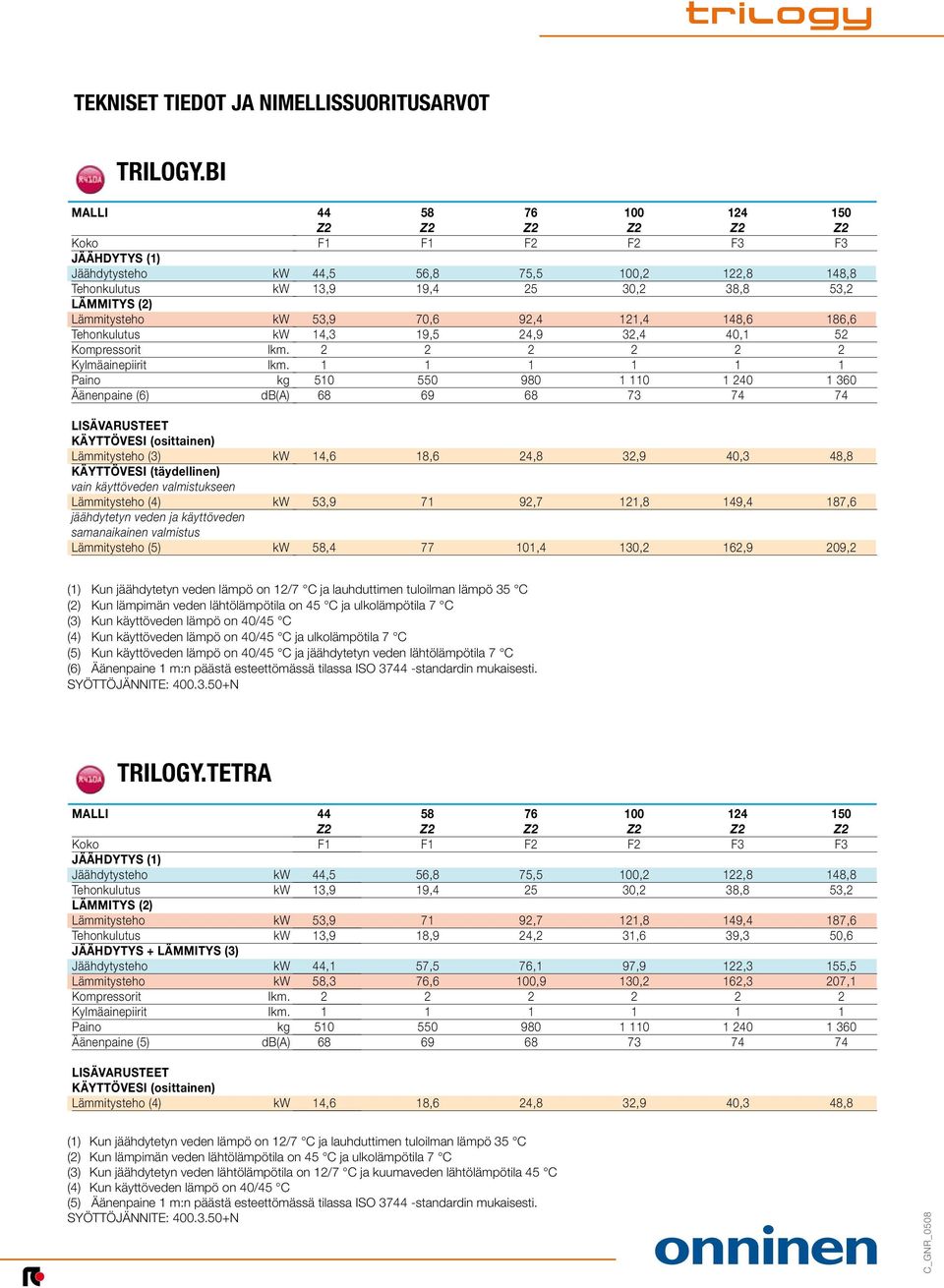

5 TEKNISET TIEDOT JA NIMELLISSUORITUSARVOT TRILOGY.BI MALLI Koko JÄÄHDYTYS (1) LÄMMITYS (2) Kylmäainepiirit Paino Äänenpaine (6) LISÄVARUSTEET KÄYTTÖVESI (osittainen) (3) KÄYTTÖVESI (täydellinen) vain käyttöveden valmistukseen (4) jäähdytetyn veden ja käyttöveden samanaikainen valmistus (5) kg db(a) Z2 Z2 Z2 Z2 Z2 Z2 F1 F1 F2 F2 F3 F3 44,5 56,8 75,5 100,2 122,8 148,8 13,9 19, ,2 38,8 53,2 53,9 70,6 92,4 121,4 148,6 186,6 14,3 19,5 24,9 32,4 40, ,6 18,6 24,8 32,9 40,3 48,8 58, ,4 130,2 162,9 209,2 (1) Kun jäähdytetyn veden lämpö on 12/7 C ja lauhduttimen tuloilman lämpö 35 C (2) Kun lämpimän veden lähtölämpötila on 45 C ja ulkolämpötila 7 C (3) Kun käyttöveden lämpö on 40/45 C (4) Kun käyttöveden lämpö on 40/45 C ja ulkolämpötila 7 C (5) Kun käyttöveden lämpö on 40/45 C ja jäähdytetyn veden lähtölämpötila 7 C (6) Äänenpaine 1 m:n päästä esteettömässä tilassa ISO standardin mukaisesti. SYÖTTÖJÄNNITE: N TRILOGY.TETRA MALLI Koko JÄÄHDYTYS (1) LÄMMITYS (2) JÄÄHDYTYS + LÄMMITYS (3) Kylmäainepiirit Paino Äänenpaine (5) LISÄVARUSTEET KÄYTTÖVESI (osittainen) (4) kg db(a) Z2 Z2 Z2 Z2 Z2 Z2 F1 F1 F2 F2 F3 F3 44,5 56,8 75,5 100,2 122,8 148,8 13,9 19, ,2 38,8 53,2 13,9 18,9 24,2 31,6 39,3 50,6 44,1 57,5 76,1 97,9 122,3 155,5 58,3 76,6 100,9 130,2 162,3 207, ,6 18,6 24,8 32,9 40,3 48,8 (1) Kun jäähdytetyn veden lämpö on 12/7 C ja lauhduttimen tuloilman lämpö 35 C (2) Kun lämpimän veden lähtölämpötila on 45 C ja ulkolämpötila 7 C (3) Kun jäähdytetyn veden lähtölämpötila on 12/7 C ja kuumaveden lähtölämpötila 45 C (4) Kun käyttöveden lämpö on 40/45 C (5) Äänenpaine 1 m:n päästä esteettömässä tilassa ISO standardin mukaisesti. SYÖTTÖJÄNNITE: N

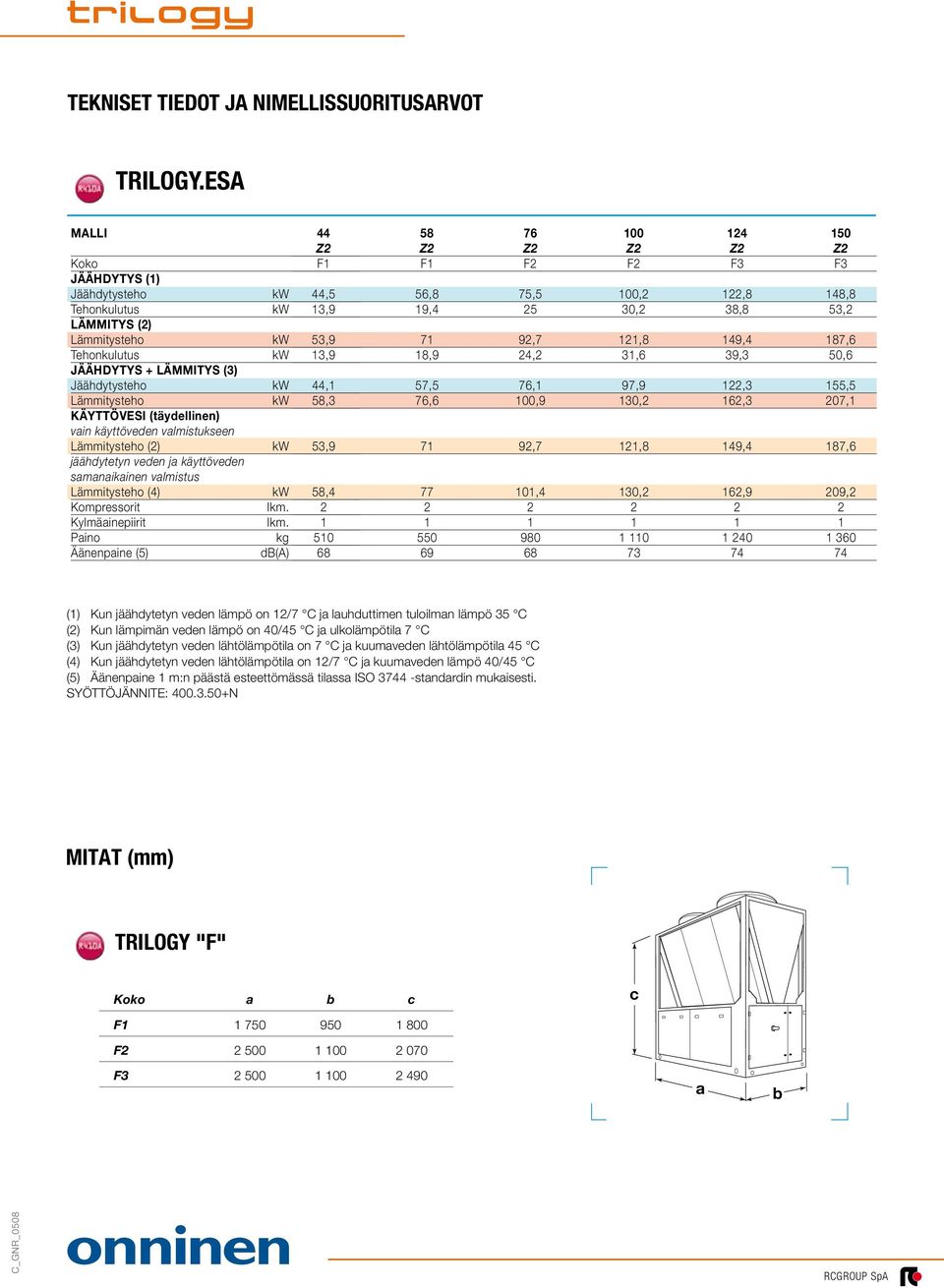

6 TEKNISET TIEDOT JA NIMELLISSUORITUSARVOT TRILOGY.ESA MALLI Koko JÄÄHDYTYS (1) LÄMMITYS (2) JÄÄHDYTYS + LÄMMITYS (3) KÄYTTÖVESI (täydellinen) vain käyttöveden valmistukseen (2) jäähdytetyn veden ja käyttöveden samanaikainen valmistus (4) Kylmäainepiirit Paino Äänenpaine (5) kg db(a) Z2 Z2 Z2 Z2 Z2 Z2 F1 F1 F2 F2 F3 F3 44,5 56,8 75,5 100,2 122,8 148,8 13,9 19, ,2 38,8 53,2 13,9 18,9 24,2 31,6 39,3 50,6 44,1 57,5 76,1 97,9 122,3 155,5 58,3 76,6 100,9 130,2 162,3 207,1 58, ,4 130,2 162,9 209, (1) Kun jäähdytetyn veden lämpö on 12/7 C ja lauhduttimen tuloilman lämpö 35 C (2) Kun lämpimän veden lämpö on 40/45 C ja ulkolämpötila 7 C (3) Kun jäähdytetyn veden lähtölämpötila on 7 C ja kuumaveden lähtölämpötila 45 C (4) Kun jäähdytetyn veden lähtölämpötila on 12/7 C ja kuumaveden lämpö 40/45 C (5) Äänenpaine 1 m:n päästä esteettömässä tilassa ISO standardin mukaisesti. SYÖTTÖJÄNNITE: N mitat (mm) TRILOGY "F" Koko a b c c F F F a b RCGROUP SpA
