2 Audiojarjestelma4-D 303 Toimintaselostus Maaratyilla markkina-alueilla on autoissa tehdasasennettu audiojarjestelma (9000 AUDIOSYSTEM) Siihen kuuluvat seuraavat osat: Radio-kasettisoitin 353 Laajakaistavahvistin 354 Laajakaistakovaaaniset 266 Bassovahvistin 318A Bassokovaaaniset 266 (taemmat) Jakosuodatin 318B takakovaaanisille Sahkotoiminen antenni 265 Lisaksi on 8-napainen DIN-kaapeli (signaalikaa- " peli), joka yhdistaa radio-kasettisoittimen 353 laajakaistavahvistimeen 354 ja 6-napainen DIN-kaapeli (signaalikaapeli), joka yhdistaa laajakaistavahvistimen 354 bassovahvistimeen 318A, Jannltteen syotto Kaavion ylemmassa 10-napaisessa liitinkappaleessa 267 on seuraavat johtimet: Punainen (napa 1) - jannite varokkeelta 19, joka saa jannitteen suoraan akulta' (virtalukonasennosta riippumatta) Punainen (napa 4) - jannite virtalukolta ja varokkeelta 27 Ts radio saa jannitteen virtalukon ollessa pysakointi- tai ajoasennossa Musta (navat 5,9, 10) - maa Vihrea (napa 6) - sahkotoimisen antennin (265) ohjaus Antennin moottori saa jannitteen varokkeen 19 kautta ~, Ruskea/valkoinen (napa 8) - asteikkovalaistus Jannite saadaan saadinvalaistuksen reostaatilta 16 Takana sijaitseva bassovahvistin saa 318 saa jannitteen varokkeelta 19 liitinkappaleen H2-42 navan 1 ~ kauttajajohtimen 1Akautta bassovahvistimen 3-na- 11 paisen liitinkappaleen navalle 1 Sahkotoiminen antenni 265 saa jannitteen varokkeelta 19 liitinkappaleen H2-43 navan 1 kautta Kovaaaniset Laajakaistavahvistin 354 kytketaan kovaaanisiin 266 kaavion alemman liitinkappaleen 267 kautta Vasen edessa: Vihrea (napa 1) - Ruskea (napa 2) + Oikea edessa: Punainen (napa 3) + Sininen (napa 4) - Vasen takana: Vihrea/valkoinen (napa 5) - Ruskea/valkoinen (napa 6) + Oikeatakana: Punainen/valkoinen (napa 7) + Sininen/valkoinen (napa 8) - Taemmat bassokovaaaniset kytketaan erillisina bassovahvistimeen 318A Vianetsintavihjeita Huomaa, etta etumainen laajakaistavahvistinsaa korotetunjannitteen takana sijaitsevalta bassovahvistimelta6-napaisen DIN-kaapelinkautta 1 Tarkastaradionja etumaisen vahvistimenjannitteen syotto seka maadoitus 2 Tarkasta taemman vahvistimen jannitteen syottoseka maadoitus 3 Tarkastaliitinkappaleet 4 Tarkastajohtosarja katkostenja maahan suuntautuvienoikosulkujensuhteen 5 Tarkasta,etta antenninjalustan tartuntalevyantaa hyvankosketuksenkoripeltiin Osien sijainti Osien sijainti on yhteinen Audiojarjestelmille 4-D ja 5-D Ks sivut

3 304 Audiojarjestelma 5-D Audiojarjestelma 5-D au 250 r:::- ~G25 _ +' RO CY <40 5 GY B en RO GN A RO ek ek BK 15 61K BN/WH 05 ~, ' Hl0-3 6 I o o G8 ~ II> ]/ ~ o 0 ~3Ft1-99BO~~ ~ E9@ GY :I: ~ "' I ~o l z m d)1 0: C>!!!5!!!5 ID!/WH!!Q GN BK,6 [> 4x20W :I: (;tq)coq::m<>a::m ~~~ lo l => '- Z l z l => ~:~ Hl A GN M en A RO A eu RO GN 05 la RO LHF 3 BK GN/WH BN/WH eu /WH RO/WH 075 I " 266 RHR

4 Audiojarjestelma Toimintaselostus Maaratyilla markkina-alueilla on autoissa tehdasasennettu audiojarjestelma (9000 AUDIOSYSTEM) Siihen kuuluvat seuraavat osat: Radio-kasettisoitin 353 Laajakaistavahvistin 354 Laajakaistakovaaaniset 266 Kovaaaniskotelo 318, jossa sisainen bassovahvistin, bassokovaaaninen ja laajakaistakovaaaninen Sahkotoiminen antenni 265, Lisaksi on 8-napainen DIN-kaapeli (signaalikaapeli),joka yhdistaa radio-kasettisoittimen 353 laajakaistavahvistimeen 354 ja 6-napainen DIN-kaapeli (signaalikaapeli), joka yhdistaa laajakaistavahvistimen 354 kovaaaniskoteloon 318 Jannltteen syotto ; Kaavion ylemmassa 10-napaisessa liitinkappaleessa 267 on seuraavat johtimet: Punainen (napa 1) - jannite varokkeeita 19, joka saa jannitteen suoraan akulta (virtalukonasennosta riip- \ pumatta) Punainen (napa 4) - jannite virtalukolta ja varokkeelta 27 Ts radio saa jannitteen virtalukonollessa pysakointi- tai ajoasennossa Musta (navat 5, 9, 10) - maa Vihrea (napa 6) - sahkotoimisen antennin (265) ohjaus Antennin moottori saa jannitteen varokkeen 19 kautta Ruskea/valkoinen (napa 8) - asteikkovalaistusjan- Kovaaaniset Laajakaistavahvistin 354 kytketaan kovaaanisiin 266 kaavion alemman liitinkappaleen 267 kautta Vasen edessa: Vihrea(napa 1) - Ruskea (napa 2) + Oikea edessa: Punainen (napa 3) + Sininen (napa 4) - Vasen takana: Vihrealvalkoinen (napa 5) - Ruskealvalkoinen (napa 6) + Oikea takana: Punainenlvalkoinen (napa 7) + Sininenlvalkoinen (napa 8) - Kovaaaniset kytketaan 1-napaisilla liitinkappaleilla (60) Vianetsintiivihjeita Huomaa, etta etumainen laajakaistavahvistinsaa korotetunjannitteen takana sijaitsevalta bassovahvistimelta6-napaisen DIN-kaapelinkautta 1 Tarkastaradionja etumaisen vahvistimenjannitteen syotto seka maadoitus 2 Tarkasta taemman vahvistimen jannitteen syotto seka maadoitus 3 Tarkastaliitinkappaleet 4 Tarkastajohtosarja katkostenja maahan suuntautuvienoikosulkujensuhteen 5 Tarkasta,etta antenninjalustan tartuntalevyantaa hyvankosketuksenkoripeltiin ~ nite saadaan saadinvalaistuksen reostaatilta 16 Takana sijaitseva bassovahvistin saa 318 saa jannitteen varokkeelta 19 liitinkappaleen H2-42 navan 1 kautta ja johtimen 1Akautta bassovahvistimen 3-na- ~ paisen liitinkappaleen navalle 1, Sahkotoiminen antenni 265 saa jannitteen varokkeelta 19 liitinkappaleen H2-43 navan 1 kautta

5 306 Audiojarjestelma 5-D Osien sijainti 1 Akku moottoritilassa vasemmalla 16 Reostaatti, s~h:idinvalaistus kojelaudassa ohjauspyoran vasemmalla puolella 20 Virtalukko ohjauspylvaan oikealla puolella 22A Varokkeenpidin luukun takana kasinekotelossa 75 Jakorasia akun edessa moottoritilassa Jakorasia +30 sahkokeskuksessa kasinekotelon takana Sahkotoiminen antenni vasemmalla takana 266 Kovaaaninen kaksi kojelaudassa kaksi hattuhyllylla napainen liitinkappale (H10-2, keskikonsolissa H10-3) 318 Kovaaaniskotelo 5-D vasemmalla tavaratilassa 318A 8assovahvistin 4-D vasemmalla tavaratilassa 3188 Jakosuodatin 4-D takakovaaanisten paalla 353 Radio-kasettisoitin kojelaudassa 354 Vahvistin kojelaudassa G2 Maadoituskohta vasen pyorankotelo G8 Maadoituskohta, kojelauta vasemman etukovaaanisen luona G25 Maadoituskohta, vaihteisto G27 Maadoituskohta, sahkotoiminen antenni 2-napaiset liitinkappaleet H2-42 sahkotoimisen antennin paikan luona H2-43 vasemmalla takana

6 Audiojarjestelma 5-D 307 Osat 5-D I ~ 16 22B (Bakre 50) 266 (Bakre 40) 266,318 (50)

7 4 Jarjestelman rakenne ja vianetsinta Jarjestelman rakenne ja vianetsinta Audiojarjestelma 5-D CC -M x20 W:n vahvistimen kaymmat etukovaaaniset 2 Radioyksikko 3 CD-soitin (valinnaisvaruste) 4 4x20 W:n vahvistin keskikonsolissa 5 Bassovahvistin 60 W 6 Bassovahvistimen kayttamat bassokovaaaniset 7 Kovaaaniskotelo vasemmalla tavaratilassa 8 4x20 W:n vahvistimen kayttamat takakovaaaniset 9 Sahkotoiminen antenni 10 Johtosarja vasemmalla takana

8 Jarjestelmanrakenneja vianetsinta 5 8 Jannitteen syotto Radioyksikko,bassovahvistin ja sahkotoiminen antenni saavat akkujannitteen + 30 varokkeen 19 kautta Bassovahvistimessa on jannitteenmuunnin, joka antaa -15 V V (30 V) nollatason ollessa yhdistettyna maahan Tama 30 V:njannite syotetaan bassovahvistimella ja DIN-johtimen kautta 4x20 W:n vahvistimelle Aanisignaali Aanisignaalisyotetaan DIN-johtimenkautta radioyksikolta 4x20 W:n vahvistimelle Vahvistimessa aanisignaali jaetaan kullekin kanavalle siten, etta taajuudet yli 200 Hz vahvistetaan 4x20 W:n vahvistimessa ja taajuudet aile 200 Hz syotetaan edelleen DIN-johtimenkautta bassovahvistimelle Vianetsinta It It Vian oireet Todennakoinen syy Toimenplteet Ei lainkaan aanta Varoke rikki Toimenpide Radion naytto ei pala 1 Etumaisen vahvistimen valodiodi ei pala sivu 22 Ei lainkaan aanta Katkos maadoitusliitannassa G27 Toimenpide Radion naytto palaa 2 Etumaisen vahvistimen valodiodi palaa sivu 23 Ei lainkaan bassoaania DIN-johdintaei ole yhdistetty Toimenpide Heikko aani muissa kovaaanisissa Jannitteensyotto bassovahvistimelle 3 puuttuu sivu 24 Ei bassoaania Bassovahvistimen varoke rikki Toimenpide Normaali aani muissa kovaaanisissa 5 sivu 26 Bassoaania on, mutta aani puuttuu josta- Katkos kovaaanispiirissa Toimenpide kin neljasta kovaaanisesta VE, OE, VT, 6 OT sivu 27 Voimakkaitasarahtavia tai raapivia aania DIN-liitinyhdistetty huonosti Toimenpide ja joskus sykkivaa napsahtelua 3 sivu 24 Voimakkaita pientaajuisia melunapsah- Loysa liitos maadoitusliitannassa G27 Toimenpide duksia 2 sivu 23

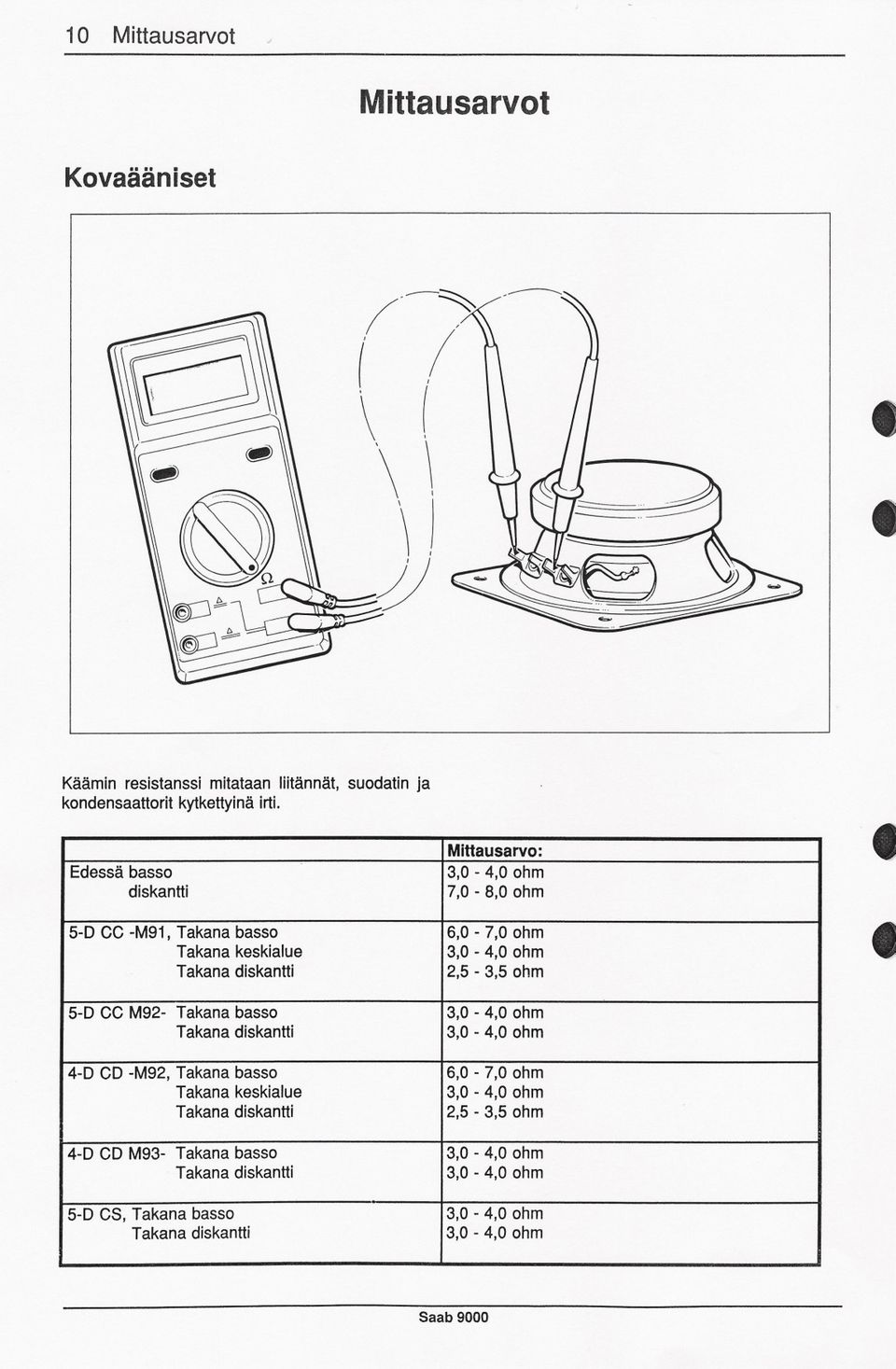

9 10 Mittausarvot Mittausarvot Kovaaaniset t 8 Kaamin resistanssi mitataan liitannat, suodatin ja kondensaattorit kytkettyinairti Edessa basso diskantti Mlttausarvo: 3,0-4,0 ohm 7,0-8,0 ohm 5-0 CC -M91, Takana basso 6,0-7,0 ohm Takana keskialue 3,0-4,0 ohm Takana diskantti 2,5-3,5 ohm 8 t 5-0 CC M92- Takana basso 3,0-4,0 ohm Takana diskantti 3,0-4,0 ohm 4-0 CO -M92, Takana basso 6,0 7,0 ohm Takana keskialue 3,0-4,0 ohm Takana diskantti 2,5-3,5 ohm 4-0 CO M93- Takana basso 3,0-4,0 ohm Takana diskantti 3,0-4,0 ohm 5-0 CS, Takana basso 3,0-4,0 ohm Takana diskantti 3,0-4,0 ohm

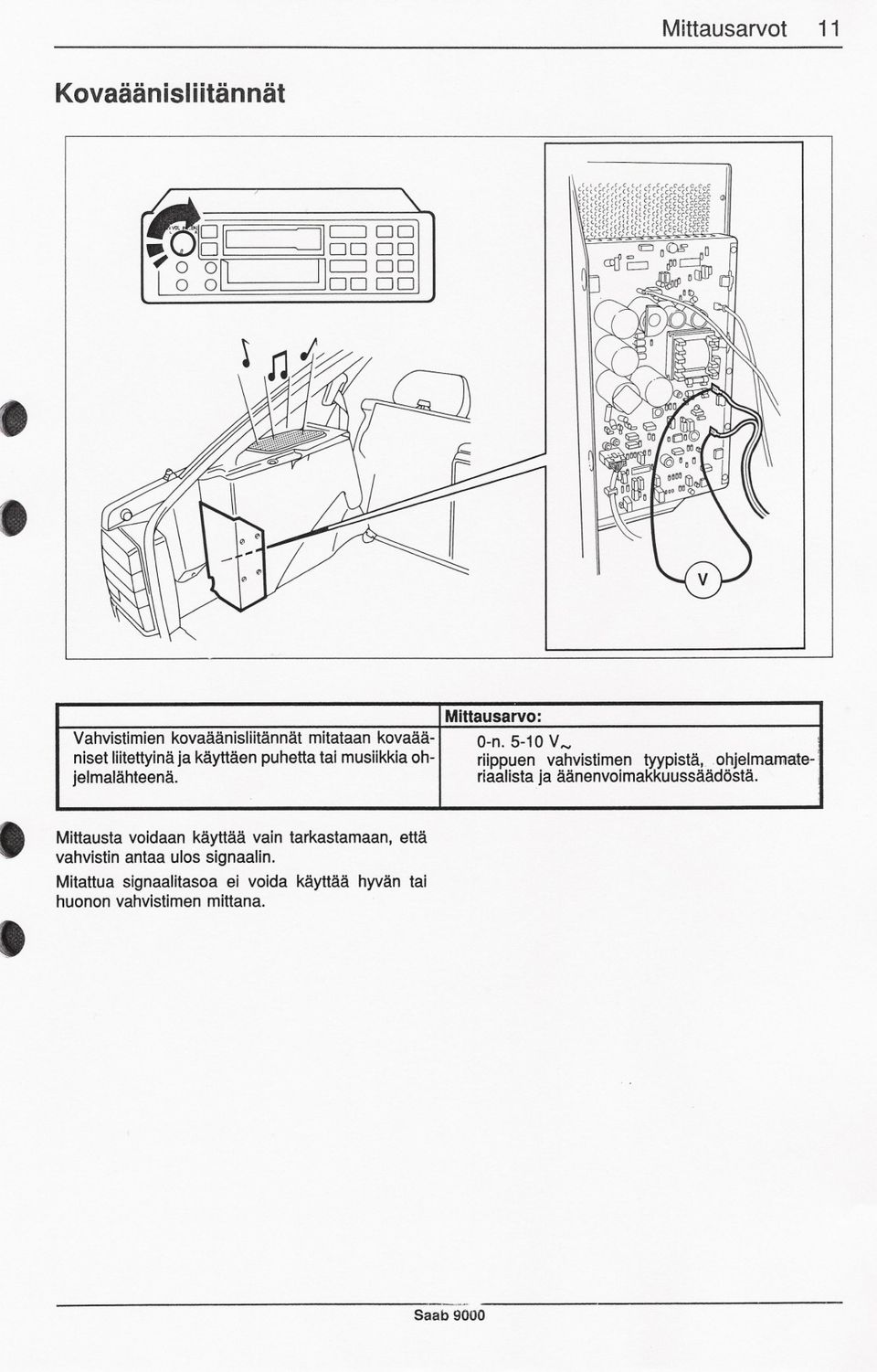

10 Mittausarvot 11 Kovaaanisliitannat 4c=J DO ~DO DO c=j DO DDODD 8 Mittausta voidaan kayttaa vain tarkastamaan, etta vahvistin antaa ulos signaalin Mitattua signaalitasoa ei voida kayttaa hyvan tai huonon vahvistimen mittana Mlttausarvo: Vahvistimien kovaaanisliitannat mitataan kovaaa- O-n 5-10 V, niset liitettyina ja kayttaen puhetta tai musiikkia oh- riippuen vahvistimen tyypista,ohjelmamatejelmalahteena riaalista ja aanenvoimakkuussaadosta 8

11 12 Liitannat Radio Liitannat ~ IID~'-"I EJ EJJ o~ffi:ji5ej /, = I ] 0 EJ ] 100 a u u) I I [2J I I 8 1 To CD Pin Function 1 Out pause 2 Audio ground 3 In pause 4 R ch in 5 L ch in 6 Photo dimmer 7 CD-play 8 In mute 2 Not used 3 To CD Pin Function 1 Audio L ch 2 Audio R ch 3 Audio Qround 4 Rear cont 1 5 Rear cont 2 Pin Function 1 Rheostat 2 Ground 3 Battery 4 Remote t t 4 To power amplifier 5 Pin Function 1 Left ch rear 2 Audio ground 3 Left ch front 4 Right ch rear 5 Right ch front Remote Pin Function 1 Power ground 2 Battery 3 Rheostat 4 Power antenna 5-6 Remote

12 Liitannat 13 CD-soitin ~ ] ] ] 1 2 J 1 To radio 2 To radio Pin Function 1 In pause 2 Signal Qround 3 Out pause 4 R ch out 5 L ch out 6 Auto dimmer 7 CD-play 8 Out mute E Chassi ground Pin Function 1 Rheostat 2 Ground 3 Battery 4 Remote

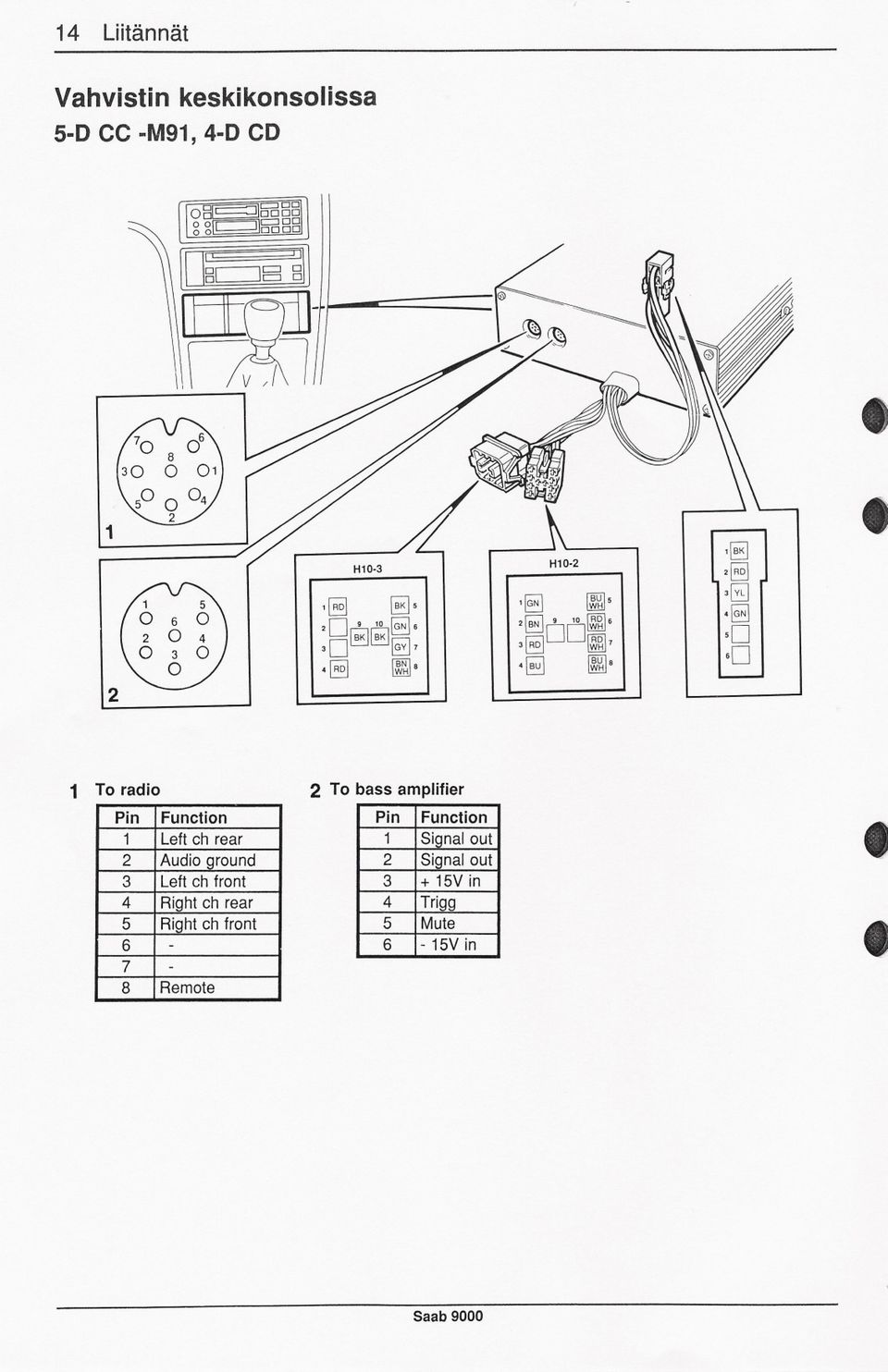

13 14 Liitannat Vahvistin keskikonsolissa 5-D CC M91, 4-D CD 1 H10-3 ] ~5 D ~~r:::l 3 ej7 ] ~ 20 g 10~ 6 1 To radio Pin Function 1 Left ch rear 2 Audio ground 3 Left ch front 4 Right ch rear 5 Right ch front Remote 2 To bass amplifier Pin Function 1 Signal out 2 Signal out V in 4 Trigg 5 Mute 6-15V in 8

14 Liitannat 15 Vahvistin matkustajan istuimen alia 5-D CS, 5-D CC M I 1 Pin Function 1 Right front - 2 Left front V 4 Ignition switch 5 Telefon mute 6-7 Right rear + 8 Left rear + 9 Left front - 10 Left front V V to radio 13 Ground 14 Ground 15 Right rear - 16 Left rear - 2Toradio Pin Function 1 Left rear 2 Ground 3 Left front 4 Right rear 5 Right front Trigg

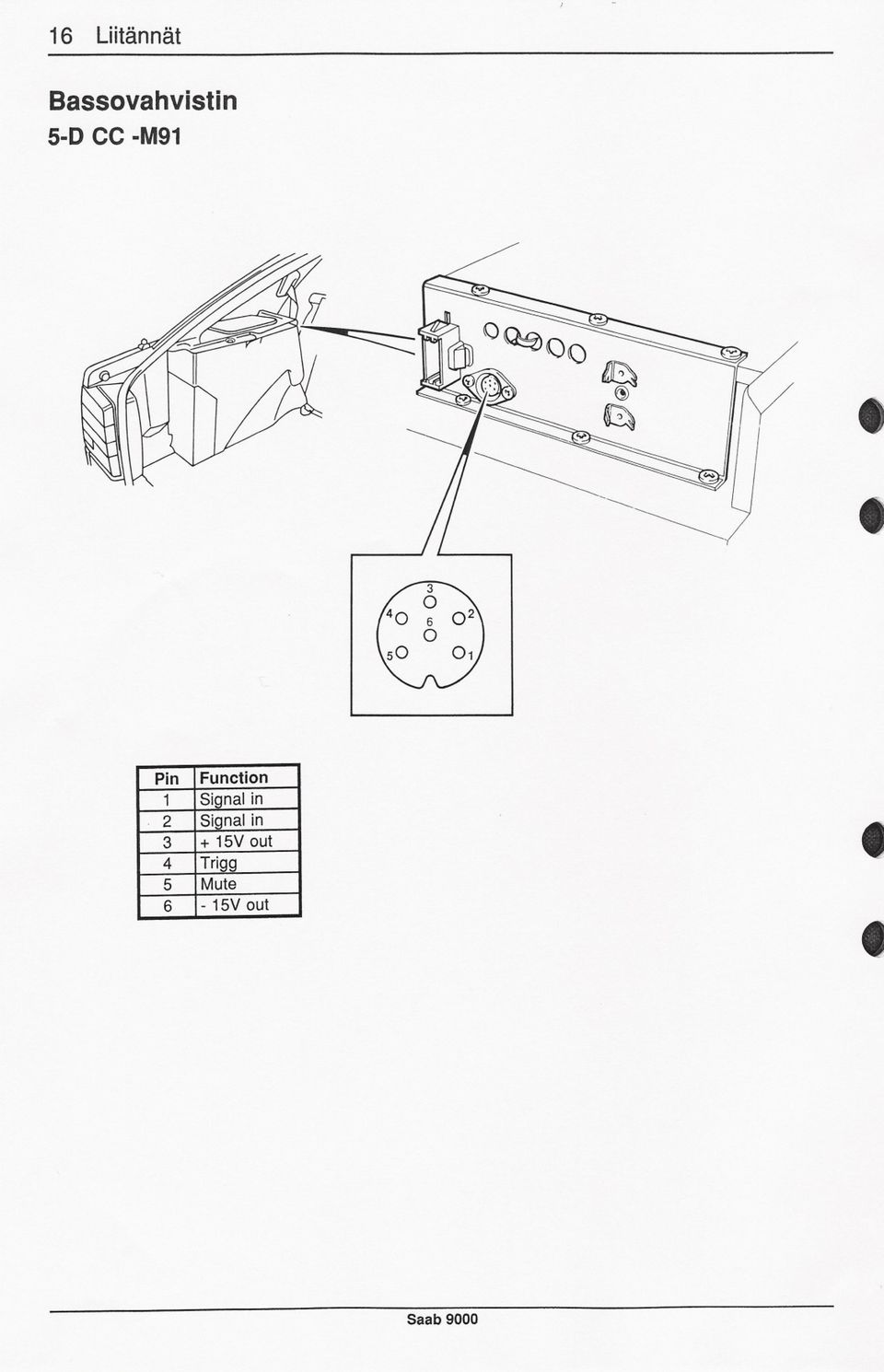

15 16 LiiUinnat Bassovahvistin 5-D CC -M91 Pin Function 1 Sianal in 2 Signal in V out 4 Trigg 5 Mute 6-15V out

16 Liitannat 17 Bassovahvistin 4D CD

17 22 Vianetsintakaavio Vianetsintakaavio Toimenpide 1 1 J75 )og AD 2~ 353 ~ ~ ADS IDUJm BSrnm o 0 0 o 0 II U9'170d IlE3rnlii DD[jj]1f!I I J AUDIO SYSTEM J84 8 BK ") "[>,<Ow I~ 9 I - - Vian oireet Ei lainkaan aanui Radion naytto ei pala Etumalsen vahvistimen valodiodi ei pala Vian syy Varoke 19 rikki Radion varoke rikki Katkos jannitteensyotossa (+30) Toimenpiteet 1 Tarkasta kasinekotelon luukun takana oleva varoke 19 2 Tarkasta radion takana oleva varoke 3 Tarkasta, etta radion takana olevan liitinkappaleen navalla 2 on akkujannite (+30) 4 Tarkasta, etta liitinkappaleen H10-3 navalla 1 on akkujannite (+30) Saab9000

18 Vianetsintakaavio 23 Toimenpide 2 - e 0:;G27 Vian oireet Ei lainkaan ~Hinta Radion naytto palaa Etumaisen vahvistimen valodiodi palaa Vian syy Katkos maadoitusliitoksessa G27 Vian oireet Voimakkaita pientaajuisia melunapsahduksia Vian syy Loysa liitos maadoitusliitannassa G27 Toimenpiteet 1 Tarkasta, etta johdinkenka on kiristetty maadoitusruuvin aile maadoituskohdassa G D CC: Tarkasta, etta bassovahvistimen 3-napaisen liitinkappaleen napa 3 on kytketty Irrota bassokotelo seka ruuvaa bassovahvistin irti (ks sivu 40) Tarkasta, etta maadoitusjohtimen liitin on kytketty piirikorttiin 3 Kokeile uudella bassovahvistimella

19 24 Vianetsintakaavio Toimenpide m ra19: 22A 11I 354 J75 [> 6 BK '2IIIH2-42, RO2,5 JU "' ~~ - Vian oireet Ei bassoaania Heikkoaanl muissa kovaaanisissa Vian syy DIN-johdintaei ole kytketty Jannitteensyotto (+30) bassovahvistimelle puuttuu Toimenpiteet 1 Tarkasta, etta DIN-johdinon kytkettyetumaiseen vahvlstlmeenseka bassovahvistimeen 2 Tarkasta,etta bassovahvistimenliitinkappaleon kytkettyja etta navalla1 on akkujannite(+30) 3 Tarkasta, etta liitinkappaleh2-42on yhdistetty ja etta navalla,johontulee punainenjohdin,on akkujannite (+30) 4 Tarkasta varokkeen 19 ja liitinkappaleenh2-42 valinen johdin 5 Kokeileuudella bassovahvistimella Vian oireet Sarahtaviatai raapiviaaania Voimakkaitaja joskus sykkivianapsahduksia Vian syy DIN-johdinhuonosti liitetty Toimenpiteet 1 Tarkasta, etta DIN-johdinon kytketty etumaiseen vahvistimeen seka bassovahvistimeen t t

20 Vianetsintakaavio 25 Toimenpide J75 [> 42OW 6 BK 2111H2-42 IA RO A 60w [> -- ""'-' 12 J - Vian oireet Ei bassoaania Heikkoaani muissakovaaanisissa Vian syy Toimenpiteet DIN-johdinta ei ole kytketty Jannitteensyotto (+30) bassovahvistimelle puuttuu 1 Tarkasta, etta DIN-liitin on kytketty etumaiseen vahvistimeen seka bassovahvistimeen Vian oireet Sarahtavia'tai raapivia aania Voimakkaita ja joskus sykkivia napsahduksia Vian syy DIN-liitin huonosti yhdistetty Toimenpiteet 1 Tarkasta, etta DIN-liitin on yhdistetty etumaiseen vahvistimeen seka bassovahvistimeen 2 Tarkasta, etta bassovahvistimen liitinkappale on kytketty ja etta navalla 1 on akkujannite (+30) 3 Tarkasta, etta liitinkappale H2-42 on yhdistetty ja etta navalla, johon tulee punainen johdin, on akkujannite (+30) 4 Tarkasta varokkeen 19 ja liitinkappaleen H2-42 valinen johdin 5 Kokeile uudella bassovahvistimella Saab9000

21 26 Vianetsintakaavio Toimenpide 5 250V 25A e e Vian oireet Ei bassoaania Normaali aani muissa kovaaanisissa Vian syy Bassovahvistimen varoke rikki Katkos kovaaanispiirissa Sisainen vika bassovahvistimessa t Toimenpiteet 1 Irrota bassokotelo seka ruuvaa bassovahvistin irti 2 Tarkasta, etta molemmat piirikortilla olevat lasiputkivarokkeet ovat ehjia Varokkeiden koko on 5 x 20 mm, 250 V ja 2,5 A Niita el toimiteta varaosina, mutta ne voidaan ostaa useimmista radioliikkeista 3 Tarkasta, etta kovaaanisjohtimien molemmat navat on kytketty piirikorttiin 4 Tarkasta, etta kuparikaamin juotoskohdat ovat ehjia 5 Tarkasta, etta antosignaall (5-10 V ) on piirikortin kovaaanisnavoilla 6 Kokeile uudella bassovahvistimella
