aitaustuotteet - jo vuodesta 1938

Transkriptio

1 aitaustuotteet - jo vuodesta 1938 Farmcomp Oy Jusslansuora 8, FI Tuusula

2 Aikansa huippukeksintö Olli-paimenten valmistus aloitettiin Helsingin Sörnäisissä vuonna Sähköistetty aita oli edeltäjiään varmempi ja aitojen rakentaminen entistä helpompaa ja nopeampaa. Siitä lähtien Ollit ovat kuuluneet erottamattomasti suomalaiseen maalaismaisemaan. Ollien valmistus Suomessa on jatkunut katkeamatta tähän päivään asti, ja me farmcompilaiset olemme ylpeitä siitä, että saamme jatkaa Ollin pitkää perinnettä kehittäen ja valmistaen laadukkaita suomalaisia Olli-paimenia. Haluamme tarjota kattavan valikoiman tehokkaita ja luotettavia paimenia ja aitaustarvikkeita, jotka ovat kilpailukykyisiä niin kotimaassa kuin ulkomaillakin Alan johtavaa teknologiaa kaikkien eläinten tehokkaaseen ja luotettavaan aitaamiseen kaikissa olosuhteissa - taatusti Sisällys Verkkokäyttöiset Olli-paimenet Paristo- ja akkukäyttöiset Olli-paimenet Aurinko-Ollit Aita on yhtä hyvä kuin sen heikoin lenkki Olli-tarvikkeet ja työkalut Olli aitaustarvikkeet Nauha-aita Lanka-/köysiaita Olli eristeet ja pylväät Olli langat ja nauhat Ympärivuotinen aitaus Paimensuosituksia

3 Miksi kannattaa valita OLLI- sähköpaimen? Kotimainen, kestävä ja laadukas Parempi suorituskyky vaikeissa aitausolosuhteissa Toimiva ja turvallinen Riittävä aitajännitetaso säilyy koko aidassa Oikean kokoinen paimen jokaiselle eläimelle Kolmen vuoden tehdastakuu Kolmen vuoden ukkostakuu Ollit soveltuvat erinomaisesti myös talviaitaukseen Maankattava huoltopalvelu ja varaosat Olli-paimenen toimitukseen kuuluu: - kiinnitystarvikkeet - varoituskyltti - laadukas liitäntäjohto ruostumattomalla liitoskappaleella - kuvitetut käyttöohjeet ja turvallisuusmääräykset

4 Verkkokäyttöiset - paimenet Olli-paimenten rakenne on modulaarinen, mikä takaa helpon huollettavuuden ja pitkän iän. Kaikissa Olli-paimenissa on sisäinen ukkossuojaus ylijännitepiikkejä vastaan. Olli 100 Olli 300 Olli 600 Olli 950 Tekniset ominaisuudet Olli 100 Olli 300 Olli 600 Olli 950 Tuotekoodi Suurin jännite 6500 V 8000 V 8300 V V 9500 V Jännite 500 ohmin kuormaan 3400 V 4600 V 4900 V 5000 V 5100 V Ladattu energia 1,4 J 3,8 J 6,0 J 8,9 J 9,3 J Suurin iskuenergia 1,2 J 2,6 J 3,8 J 4,8 J 4,5 J Virrankulutus 2 W 4 W 7 W 11 W 13 W Ohjeellinen aidanpituus (km) * Puhdas ihanneaita km Vähän kasvillisuutta Kohtalaisesti kasvillisuuutta Maadoitussauvojen määrä Testaustoiminnot ja x Olli-infonäyttö Olli infoled x Vilkkuvalo x x x Automaattinen tehonsäätö x x Olli pikaliittimet x x x x Eläinsuositus * Todellinen aitalangan pituus on riippuvainen aitalangan laadusta, liitoksista sekä kasvillisuuden määrästä ja kosteudesta ** Mitattu CEE-normin mukaisesti 4 B4

5 Paristo- ja akkukäyttöiset Olli-paimenet Olli 70 B Olli 50 S Olli 250 B + Olli 180 B Tekniset ominaisuudet Olli SG 3 **** Olli 30 B Olli 50 S Olli 70 B Olli 120 B Olli 180 B Olli 250 B + Tuotekoodi Suurin jännite V 4800/6800 V 9900 V 9800 V 9900 V 9100 V 8500 V 7400 V Jännite 500 ohmin kuormalla 2040/3100 V 2300 V 3000 V 2800 V 3000 V 4600 V 5000 V Ladattu energia 0,18 / 0,5 J 0,4 J 0,62 J 0,8 J 1,25 J 1,7 J 2,6 J Suurin iskuenergia 0,125 / 0,3 J 0,33 J 0,53 J 0,65 J 0,95 J 1,4 J 2,0 J Virrankulutus *** /18-40 ma ma ma ma ma 130 ma ma Ohjeellinen aidanpituus (km)** Puhdas ihanneaita km 9/ Vähän kasvillisuutta 1/ Kohtalaisesti kasvillisuutta 0,3/ Maadoitussauvojen määrä Tehoasentoja *** Valokenno-ohjaus yökäytössä x Aidan syöttöjännitteen mittaus x Alhaisen akkujännitteen varoitusvalo x x x Paristo(t) 4x1,5 V 9 V Olli 9 V Olli Käyttö 12 V akulla x x * x x x x Käyttö aurinkokennolla Optio Vakio Optio Optio Optio Optio Latauksen älykäs ohjaus aurinkokennokäytössä x x Syväpurkaussuoja 12 V käytössä Eläinsuositus Olli 30 B Olli SG 3 Olli 120 B x x x x x x * Laitteen mukana toimitetaan sisäinen 12 V geeliakku. ** Todellinen aitalangan pituus on riippuvainen aitalangan laadusta, liitoksista sekä kasvillisuuden määrästä ja maan kosteudesta. *** Riippuu paimenen tehoasennosta ja aitakuormasta. **** Suoritusarvot paristo/akkukäytössä. Pulssiväli on portaattomasti säädettävä B5 5

6 Aurinko-Ollit Auringon voimalla toimivat Ollit ovat helppohoitoisin ratkaisu aitoihin, jotka ovat etäällä pihapiiristä. Aurinkopaimen ottaa virtansa akusta, jota aurinkopaneeli lataa. Olli-aurinkopaneelit on mitoitettu niin, että kesäoloissa paimen pysyy käynnissä ympäri vuorokauden vain auringon voimalla. Aurinkosarjaan kuuluu aina diodi, joka estää akun purkautumisen silloin, kun aurinkopaneeli ei tuota virtaa. Olli 50S Kannettava, auringon voimalla toimiva paimen kaikille eläimille pieniin ja keskikokoisiin aitoihin. Paimen ottaa virtansa akusta, jota aurinkokenno lataa aina päivänvalossa. Akku kuuluu toimitukseen. Suurin iskuenergia 0,5 Joulea. Aurinkopaneelisarja Sisältää 6W aurinkopanelin, asennusvarusteet sekä lyijyhyytelöakun. Sopii malleille Olli 30 B ja 70 B Paristojen ja akkujen ohjeellinen kestoaika viikkoina jatkuvassa käytössä Paimen Teho 60 Ah 9 V Olli-paristo 130 Ah 9 V Olli-paristo 55 Ah 12 V lyijyakku* 140 Ah 12 V lyijyakku* Olli 30 B Pieni teho Suuri teho Olli 70 B Pieni teho Suuri teho Olli 120 B Pieni teho 9 24 Suuri teho 3,5 9 Olli 180 B 2,5 6,5 Olli 250 B + Pieni teho ,5 Suuri teho 1,5-2 3,5-5,5 * Vanhan lyijyakun akun kapasiteetti on nimellisarvoa pienempi. Annetut käyttöajat ovat arvioita, jotka on tarkoitettu helpottamaan oikean paimenen ja akun valintaa. Virtalähteiden todellinen kestoaika vaihtelee olosuhteista ja paimenen käyttötavasta riippuen. Suosittelemme autonakun sijaan vapaa-ajan akkua. 20 W aurinkopaneelisarja Sisältää 20 W aurinkopaneelin, jalan, diodin, kaapelit ja asennuspylvään. Sopii malleille Olli 160B, 120B, 180B ja 250B + 6 B6

7 Aita on yhtä hyvä kuin sen heikoin lenkki. Sähköaita muodostaa oman virtapiirinsä. Sähköpulssi kulkee paimenesta aitaan. Kun eläin koskettaa aitaa, sähkö kulkee eläimen kautta maahan ja siitä maadoitussauvojen kautta takaisin paimeneen antaen mennessään iskun eläimelle. Sähköpulssin kulkureitin on oltava esteetön. Väärin maadoitettu paimen, katkenneet johtimet tai aidassa kiinnioleva kasvillisuus heikentävät sähkön kulkua. Aidassa ei saisi esiintyä kipinöintiä tai kuulua naksutusta. Se on aina merkki huonoista liitoksista tai vuodoista. Maadoitus Paimenen maadoituksella ei ole, eikä saa olla mitään tekemistä rakennusten ja yleisen sähköverkon maadoitusten tai vesijohtojen kanssa. Jos paimenen maadoitus kytketään vesijohtoon, voi seurauksena olla esimerkiksi, että eläin saa iskun juodessaan vesikupista! Paimenen maadoituksen liittäminen yleisen sähköverkon maadoituksiin voi aiheuttaa häiriöitä sähkö- ja telelaitteisiin, kuten puhelimiin. Jos paimen asennetaan sisätiloihin, on ehdottomasti käytettävä korkeajännitekaapelia rakennuksen läpivientiin. Tarvitset kankia paimenen tehosta riippuen 1-5 kappaletta. Kankien määrästä on annettu ohjeita Olli-paimenten ominaisuustaulukossa (s.4-5). Lyö maadoituskanget kosteaan paikkaan, kuten ojanpenkkaan. Sijoita ne noin metrin etäisyydelle toisistaan. Määräysten mukaan paimenen maadoituksen ja rakennuksen maadoituksen tai vesijohtojen välillä on oltava vähintään 10 metrin turvaetäisyys. Aidan testaus Maadoituksen testaus A. Aitajännite kertoo aidan toimivuuden. Toimivassa aidassa on vähintään voltin jännite. Aitajännite mitataan Olli Digi- tai Supertesterillä. B. Testerillä voit myös mitata, että maadoitus on tehty oikein. (ohjeet testerin käyttöohjeessa) C. Jos epäilet, ettei aita toimi kunnolla, irrota paimen aidasta ja mittaa testerillä jännite suoraan paimenen napojen välistä varmistaaksesi, ettei paimen ole rikki. B7 7

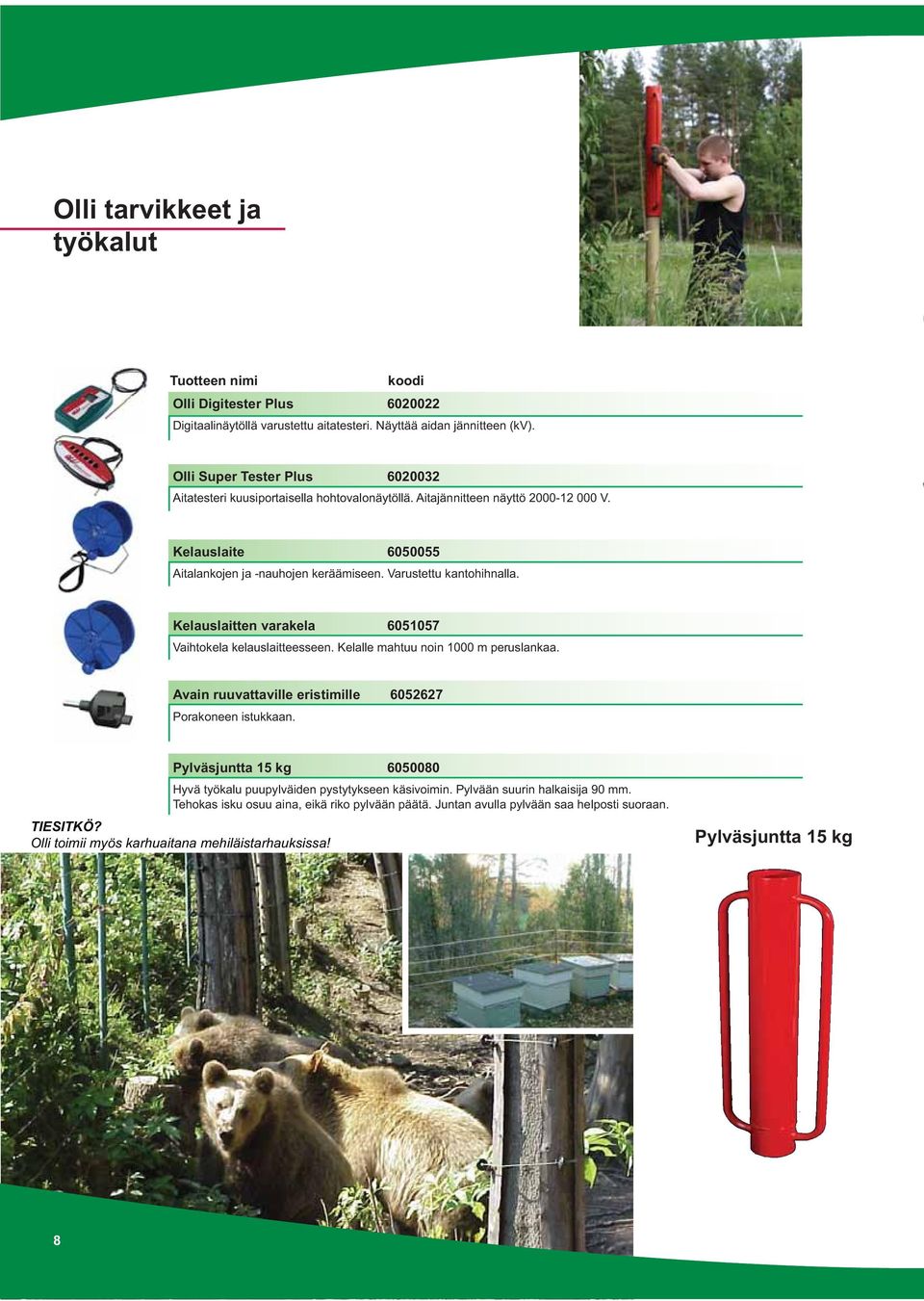

8 Olli tarvikkeet ja työkalut Tuotteen nimi koodi Olli Digitester Plus Digitaalinäytöllä varustettu aitatesteri. Näyttää aidan jännitteen (kv). Olli Super Tester Plus Aitatesteri kuusiportaisella hohtovalonäytöllä. Aitajännitteen näyttö V. Kelauslaite Aitalankojen ja -nauhojen keräämiseen. Varustettu kantohihnalla. Kelauslaitten varakela Vaihtokela kelauslaitteesseen. Kelalle mahtuu noin 1000 m peruslankaa. Avain ruuvattaville eristimille Porakoneen istukkaan. Pylväsjuntta 15 kg Hyvä työkalu puupylväiden pystytykseen käsivoimin. Pylvään suurin halkaisija 90 mm. Tehokas isku osuu aina, eikä riko pylvään päätä. Juntan avulla pylvään saa helposti suoraan. TIESITKÖ? Olli toimii myös karhuaitana mehiläistarhauksissa! Pylväsjuntta 15 kg 8 B8

9 Olli-aitaustarvikkeet Tuotteen nimi koodi pakkauskoko Talvinauhan liitinpaketti Talvinauhan liitinpaketissa on tarvikkeet talvinauhan liitosten ja jatkosten tekemiseksi. Mukana kuvitettu ohje. Aitanauhojen liitinpaketti Liitinpaketti mm aitanauhojen liittämiseen ja jatkamiseen. Sopii hyvin myös ohuempien aitanauhojen jatkamiseen ja haaroittamiseen. Ruostumaton liitin kestää pitkään. 1 x liitinjohto, jossa sekä isku- että maajohdin 2 x muovinen nauhaliitin 2 x hyppyliitosjohto 6 x ruostumaton, ruuvattava nauhaliitin 6 x kahvarauta veräjänkahvojen kiinnittämiseen Lankkunauhan liitinpaketti Sisältää tarvikkeet 100 mm leveän lankkunauhan jatkamiseksi ja liittämiseksi kahvaan. Sisältää myös tarvikkeet hyppyliitosten tekemiseen. 4 x ruostumaton lankkunauhan liitin 2 x kahvarauta 2 x liitin hyppyliitokseen 2 m johtoa hyppyliitoksiin Korkeajännitekaapeli m Erikoiskaapeli aitasähkön johtamiseen maan alla. Käytettävä aina, kun aitasähköä on johdettava maan alta, esim. teiden tai veräjien alittamiseksi. Käytä paimenen liittämiseen aitaan, tarhojen yhdistämiseen jne. Maadoituskanki johdolla Mukana ruuvit ja 3 m liitosjohto. Paimenesta riippuen tarvitset 1-6 maadoituskankea. Ilma-alkaliparisto 9V/55Ah Ilma-alkaliparisto 9V/140Ah voltin ilma-aktivoitava alkaliparisto malleihin 30B ja 70B. Antaa samalla nimelliskapasiteetilla pidemmän käyttöiän ja toimii viileässä paremmin kuin ilma-sinkkiparisto. Olli Shockteq-tunnuksella merkityt tarvikkeet ovat erityisen pitkäikäisiä pysyviin asennuksiin.. Näissä huipputuotteissa metalliosat ovat ruostumattomia ja ne ovat mekaanisesti erityisen vahvoja. B9 9

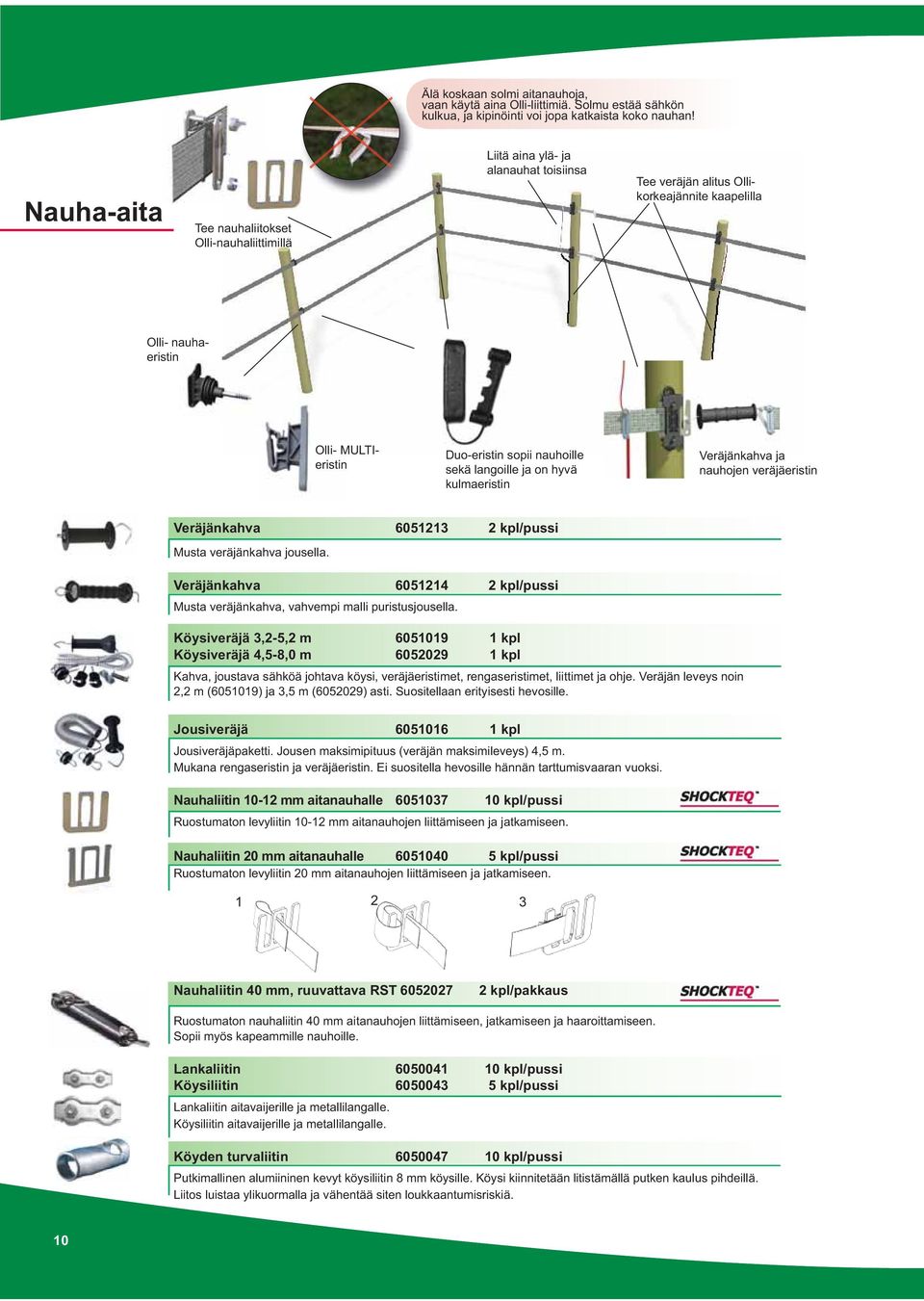

10 Älä koskaan solmi aitanauhoja, vaan käytä aina Olli-liittimiä. Solmu estää sähkön kulkua, ja kipinöinti voi jopa katkaista koko nauhan! Nauha-aita Tee nauhaliitokset Olli-nauhaliittimillä Liitä aina ylä- ja alanauhat toisiinsa Tee veräjän alitus Ollikorkeajännite kaapelilla Olli- nauhaeristin Olli- MULTIeristin Duo-eristin sopii nauhoille sekä langoille ja on hyvä kulmaeristin Veräjänkahva ja nauhojen veräjäeristin Veräjänkahva kpl/pussi Musta veräjänkahva jousella. Veräjänkahva kpl/pussi Musta veräjänkahva, vahvempi malli puristusjousella. Köysiveräjä 3,2-5,2 m kpl Köysiveräjä 4,5-8,0 m kpl Kahva, joustava sähköä johtava köysi, veräjäeristimet, rengaseristimet, liittimet ja ohje. Veräjän leveys noin 2,2 m ( ) ja 3,5 m ( ) asti. Suositellaan erityisesti hevosille. Jousiveräjä kpl Jousiveräjäpaketti. Jousen maksimipituus (veräjän maksimileveys) 4,5 m. Mukana rengaseristin ja veräjäeristin. Ei suositella hevosille hännän tarttumisvaaran vuoksi. Nauhaliitin mm aitanauhalle kpl/pussi Ruostumaton levyliitin mm aitanauhojen liittämiseen ja jatkamiseen. Nauhaliitin 20 mm aitanauhalle kpl/pussi Ruostumaton levyliitin 20 mm aitanauhojen liittämiseen ja jatkamiseen Nauhaliitin 40 mm, ruuvattava RST kpl/pakkaus Ruostumaton nauhaliitin 40 mm aitanauhojen liittämiseen, jatkamiseen ja haaroittamiseen. Sopii myös kapeammille nauhoille. Lankaliitin kpl/pussi Köysiliitin kpl/pussi Lankaliitin aitavaijerille ja metallilangalle. Köysiliitin aitavaijerille ja metallilangalle. Köyden turvaliitin kpl/pussi Putkimallinen alumiininen kevyt köysiliitin 8 mm köysille. Köysi kiinnitetään litistämällä putken kaulus pihdeillä. Liitos luistaa ylikuormalla ja vähentää siten loukkaantumisriskiä. 10 B 10

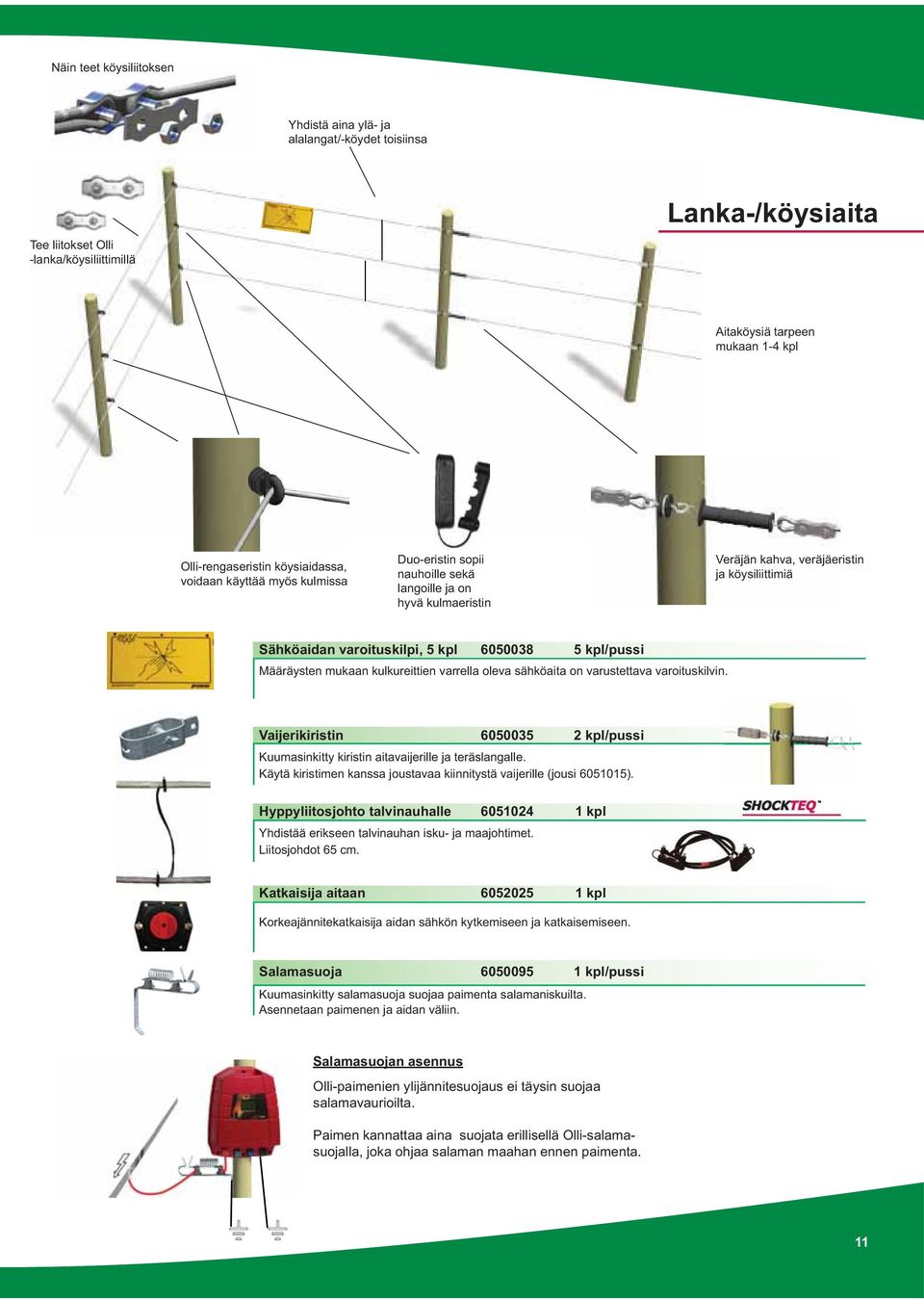

11 Näin teet köysiliitoksen Yhdistä aina ylä- ja alalangat/-köydet toisiinsa Tee liitokset Olli -lanka/köysiliittimillä Lanka-/köysiaita Aitaköysiä tarpeen mukaan 1-4 kpl Olli-rengaseristin köysiaidassa, voidaan käyttää myös kulmissa Duo-eristin sopii nauhoille sekä langoille ja on hyvä kulmaeristin Veräjän kahva, veräjäeristin ja köysiliittimiä Sähköaidan varoituskilpi, 5 kpl kpl/pussi Määräysten mukaan kulkureittien varrella oleva sähköaita on varustettava varoituskilvin. Vaijerikiristin kpl/pussi Kuumasinkitty kiristin aitavaijerille ja teräslangalle. Käytä kiristimen kanssa joustavaa kiinnitystä vaijerille (jousi ). Hyppyliitosjohto talvinauhalle kpl Yhdistää erikseen talvinauhan isku- ja maajohtimet. Liitosjohdot 65 cm. Katkaisija aitaan kpl Korkeajännitekatkaisija aidan sähkön kytkemiseen ja katkaisemiseen. Salamasuoja kpl/pussi Kuumasinkitty salamasuoja suojaa paimenta salamaniskuilta. Asennetaan paimenen ja aidan väliin. Salamasuojan asennus Olli-paimenien ylijännitesuojaus ei täysin suojaa salamavaurioilta. Paimen kannattaa aina suojata erillisellä Olli-salamasuojalla, joka ohjaa salaman maahan ennen paimenta. B1111

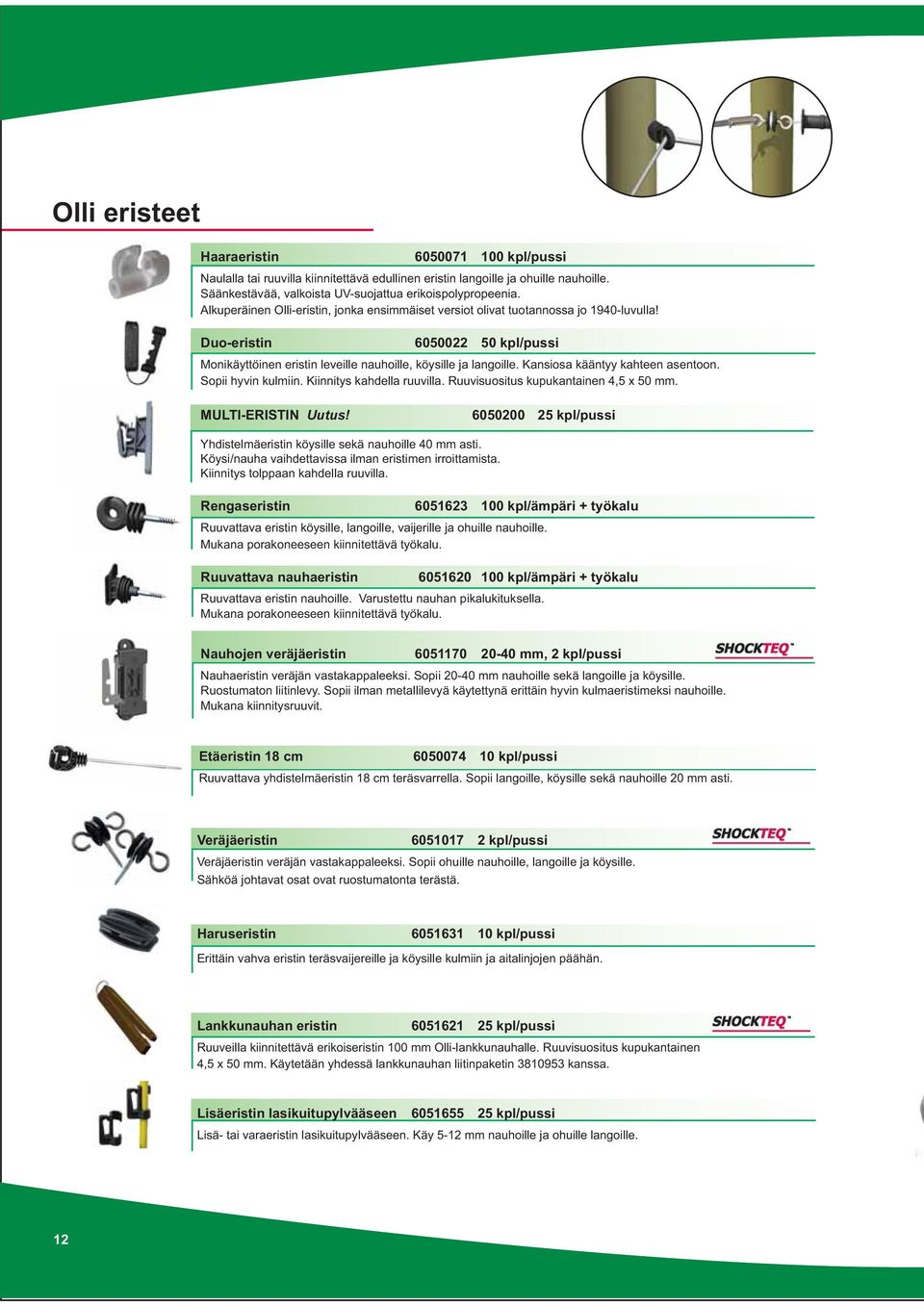

12 Olli eristeet Haaraeristin kpl/pussi Naulalla tai ruuvilla kiinnitettävä edullinen eristin langoille ja ohuille nauhoille. Säänkestävää, valkoista UV-suojattua erikoispolypropeenia. Alkuperäinen Olli-eristin, jonka ensimmäiset versiot olivat tuotannossa jo 1940-luvulla! Duo-eristin kpl/pussi Monikäyttöinen eristin leveille nauhoille, köysille ja langoille. Kansiosa kääntyy kahteen asentoon. Sopii hyvin kulmiin. Kiinnitys kahdella ruuvilla. Ruuvisuositus kupukantainen 4,5 x 50 mm. MULTI-ERISTIN Uutus! kpl/pussi Yhdistelmäeristin köysille sekä nauhoille 40 mm asti. Köysi/nauha vaihdettavissa ilman eristimen irroittamista. Kiinnitys tolppaan kahdella ruuvilla. Rengaseristin kpl/ämpäri + työkalu Ruuvattava eristin köysille, langoille, vaijerille ja ohuille nauhoille. Mukana porakoneeseen kiinnitettävä työkalu. Ruuvattava nauhaeristin kpl/ämpäri + työkalu Ruuvattava eristin nauhoille. Varustettu nauhan pikalukituksella. Mukana porakoneeseen kiinnitettävä työkalu. Nauhojen veräjäeristin mm, 2 kpl/pussi Nauhaeristin veräjän vastakappaleeksi. Sopii mm nauhoille sekä langoille ja köysille. Ruostumaton liitinlevy. Sopii ilman metallilevyä käytettynä erittäin hyvin kulmaeristimeksi nauhoille. Mukana kiinnitysruuvit. Etäeristin 18 cm kpl/pussi Ruuvattava yhdistelmäeristin 18 cm teräsvarrella. Sopii langoille, köysille sekä nauhoille 20 mm asti. Veräjäeristin kpl/pussi Veräjäeristin veräjän vastakappaleeksi. Sopii ohuille nauhoille, langoille ja köysille. Sähköä johtavat osat ovat ruostumatonta terästä. Haruseristin kpl/pussi Erittäin vahva eristin teräsvaijereille ja köysille kulmiin ja aitalinjojen päähän. Lankkunauhan eristin kpl/pussi Ruuveilla kiinnitettävä erikoiseristin 100 mm Olli-lankkunauhalle. Ruuvisuositus kupukantainen 4,5 x 50 mm. Käytetään yhdessä lankkunauhan liitinpaketin kanssa. Lisäeristin lasikuitupylvääseen kpl/pussi Lisä- tai varaeristin lasikuitupylvääseen. Käy 5-12 mm nauhoille ja ohuille langoille. 12 B12

13 TIESITKÖ? Olli toimii myös koira-aitana! Aitanauha 12 mm m rulla Olli langat ja nauhat 5 x 0,15 mm rosteri ja 1 x 0,2 mm alumiini. Aitanauha 20 mm m rulla 7 x 0,2 mm rosteri ja 1 x 0,2 mm alumiini. Aitanauha 40 mm m rulla 13 x 0,2 mm rosteri ja 1 x 0,2 mm alumiini. Aitalanka Olli Super 6 3mm m rulla m rulla 6 x 0,15 mm ruostumattomat johtimet. Aitaköysi 5 mm m rulla 3 x 0,4 mm ruostumattomat teräsjohtimet. 5 vuoden ultraviolettitakuu muoville. Aitaköysi 8 mm m rulla 3 x 0,4 mm ruostumattomat teräsjohtimet. 5 vuoden ultraviolettitakuu muoville. Vihreä aitanauha 12 mm m rulla Vihreä aitanauha, joka sulautuu hyvin maisemaan. Johtimet 4x0,2 mm ruostumaton teräs ja 1x0,2 mm tinattu kupari. Ominaisvastus: 1.03 Vihreä aitanauha 20 mm m rulla 6 x 0,3 mm ruostumattomat teräsjohtimet, reunavahvikkeet. Vihreä aitanauha 40 mm m rulla Vihreä väri. 8 x 0,4 sekä 2 x 0,2 mm ruostumattomat teräsjohtimet, reunavahvikkeet. Talvinauha 40 mm m rulla 2 kpl 3 x 0,4 mm ruostumattomat teräsjohtimet. Lankkunauha 100 mm m rulla Kolme johdinnippua, joista yhden voi kytkeä maajohtimeksi. Toimii kaikissa olosuhteissa, myös talvella. Johtimet 3x4x0,4 mm ruostumaton teräs. Käytä lankkunauhan liitinpakettia ja lankkunauhan eristintä Teräslanka 2 mm / 25 kg, n m Teräslanka 2,5 mm / 25 kg / n. 650 m Kuumasinkitty, pehmeäksi hehkutettu teräslanka, vetolujuus 160 kg. (2mm) Kuumasinkitty, pehmeäksi hehkutettu teräslanka, vetolujuus 250 kg. (2,5mm) B1313

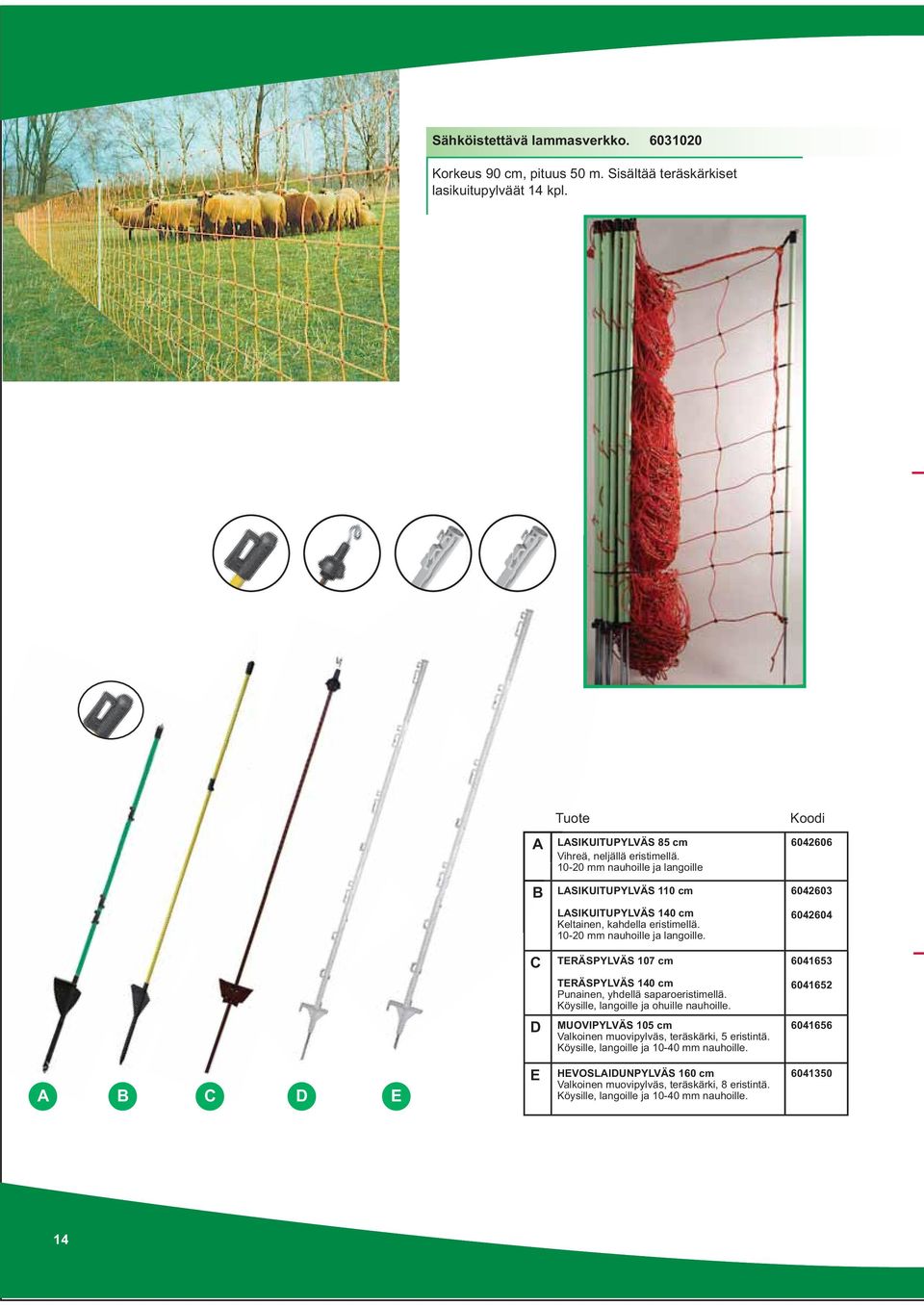

14 Sähköistettävä lammasverkko Korkeus 90 cm, pituus 50 m. Sisältää teräskärkiset lasikuitupylväät 14 kpl. A Tuote LASIKUITUPYLVÄS 85 cm Vihreä, neljällä eristimellä mm nauhoille ja langoille B LASIKUITUPYLVÄS 110 cm LASIKUITUPYLVÄS 140 cm Keltainen, kahdella eristimellä mm nauhoille ja langoille. Koodi C TERÄSPYLVÄS 107 cm TERÄSPYLVÄS 140 cm Punainen, yhdellä saparoeristimellä. Köysille, langoille ja ohuille nauhoille D MUOVIPYLVÄS 105 cm Valkoinen muovipylväs, teräskärki, 5 eristintä. Köysille, langoille ja mm nauhoille A B C D E E HEVOSLAIDUNPYLVÄS 160 cm Valkoinen muovipylväs, teräskärki, 8 eristintä. Köysille, langoille ja mm nauhoille B14

15 TÄRKEÄÄ Normaalissa kesäaidassa talvella eläin ei saa tuntuvaa iskua aidasta, koska lumi eristää eläimen jalat maasta. Sama tapahtuu kesällä, jos maaperä on hiekkapohjainen ja oikein kuiva. Molemmissa tapauksissa ainoa vaihtoehto on ympärivuotinen aitaus. Ympärivuotinen aitaus Menetelmä 1: Kaksilanka-aita Erillisellä maadoitusjohtimella varustetun aidan voi toteuttaa tavallisilla aitajohtimilla ja -tarvikkeilla. Menetelmä 2: Talvinauha Olli- talvinauha on 40 mm leveää ja siinä on yhdessä nauhassa kaksi erillistä aitajohdinta, yksi kummassakin reunassa. Ollin talvinauha Nauhan punaisella merkitty johdin sähköistetään kytkemällä se paimenen salamalla merkittyyn isku-napaan. Vihreä johdin kytketään paimenen maadoitus-napaan. Eläin saa iskun koskettaessaan molempia johdinnippuja yhtä aikaa. Tässä on käytetty maadoitusjohtimena 3 mm Olli Super 6-lankaa, joka on kiinnitetty verhoiluniiteillä aitanauhan yläpuolelle. Ollin lankkunauha Ruskeassa lankkunauhassa on kolme johdinnippua, joista yhden voi kytkeä maajohtimeksi. Aidassa ei saisi esiintyä kipinöintiä tai kuulua naksutusta. Se on aina merkki huonoista liitoksista tai vuodoista. HUOM! Sähköaita on korkeajännitejohto: Eristeiden on oltava tähän käyttöön tarkoitettuja, korkeajännitteen kestäviä aitaeristimiä.valitsemalla Olli-eristimiä, voit olla varma toimivuudesta. Paimenen sähkön johtamiseen maan alla tai maan pinnalla, esim. paimenesta aitaan, EI saa käyttää tavallista 230 voltin asennuksiin tarkoitettua sähköjohtoa. Käytä tällaisissa tilanteissa aina Olli-korkeajännitekaapelia. Myös maassa makaava veräjä vuotaa sähköä maahan. Suosittelemme käyttämään köysiveräjiä, jotka eivät kosketa maahan. B1515

16 Aitaus talvinauhalla - toimiva aita kesät talvet Liitä Olli-talvinauhan molemmat johdinniput, maa ja isku, suoraan paimeneen johtimilla (katso kuva). Tarvikkeet talvinauhan liitinpaketissa. Käytä sähkön siirtämiseen aina korkeajännitekaapelia mikäli matka paimenesta aitaan on pitkä. Liitä ylä- ja alanauhat yhteen aina talvinauhan hyppyliitosjohdolla. Ollin talvinauha Talvinauhan jatkaminen Menetelmä 1 Taita nauha kuvan mukaisesti huolella päällekkäin eristimien alle. Sähkön ja maadoituksen kulun varmistumiseksi liitä nauhan päät nauhaliittimillä yhteen. Menetelmä 2 Kiinnitä nauhaliittimet kuvan mukaisesti huolella päällekkäin eristimien alle. Sähkön ja maadoituksen kulun varmistumiseksi liitä nauhan päät nauhaliittimillä yhteen vrt. kuva. 16 B16

17 Katkaise maajohdin ennen veräjäeristimen metalliliitintä Katkaise maajohdin ennen kahvan metalliliitintä, kun käytät nauhaa veräjänä 3 cm HUOM! Jos molemmat johtimet yhdistyvät talvinauhassa, niin aitaus menee oikosulkuun! Talvinauhan maadoittaminen Tarha yhdellä portilla Tarha useammalla portilla Portti Paimen pitää aina maadoittaa maadoitussauvalla. Jos talvinauhaa käytetään myös veräjänä, niin siinä kulkee sekä isku että maadoitus. Jos käytät köysiveräjää, siinä on vain isku. Usein tämä kuitenkin riittää yksi veräjäisissä aitauksissa. Portti: Katkaise maajohdin ennen kahvan ja veräjäeristimen metalliliitintä. Veräjän alitus kaapelilla Portti Oma maadoituskanki Portti Nauhat veräjien välissä jäävät maadoittamattomiksi, jos niitä ei maadoiteta erikseen (esim. kaapelilla tai omalla maadoituskangella). Testaa aitamittarilla, että jännite kulkee veräjien välissä. B1717

18 Paimensuosituksia TIESITKÖ? Olli toimii myös hanhiaitana! Näin valitset itsellesi sopivan paimenen Verkkopaimensuositukset Eläin Lehmät Hevoset Ponit Siat Villisiat Lampaat Sudet Karhut Koirat Kanit Pituus Vuohet Ketut Hirvieläimet Hanhet 0-2,5 km Olli 300 Olli 100 Olli 300 Olli 100, Olli 300 Olli 300 Olli 300 Olli 300 Olli 100 Olli 100 2,5-10 km Olli 600 Olli 300 Olli 600 Olli 600 Olli 300, Olli 600 Olli 600 Olli 600 Olli 600 Olli 600 Olli 300 Olli km Olli 950 Olli 600 Olli 950 Olli 950 Olli 600 Olli 950 Olli 950 Olli 950 Olli 950 Olli Yli 20 km Olli 950 Olli Olli Akkupaimen-/aurinkopaimensuositukset Pituus Eläin 0-1 km Olli 30 B Olli 50 S 1-2,5 km Olli 70 B Olli 120 B Lehmät Hevoset Ponit Siat Villisiat Lampaat Vuohet (Olli SG 3) Olli 30 B Olli 50 S Olli 30 B Olli 50 S Olli 70 B Olli 30 B, Olli 50 S Olli 70 B Olli 120 B Olli 30 B, Olli 50 S Sudet Ketut Karhut Hirvieläimet Koirat Olli 70 B Olli 70 B Olli 70 B Olli 70 B (Olli SG 3) Olli 30 B Olli 50 S Olli 70 B, Olli 120 B Olli 70 B, Olli 120 B Olli 70 B, Olli 120 B Olli 70 B Olli 120 B Olli 30 B Olli 50 S Kanit Hanhet (Olli SG 3) Olli 30 B Olli 50 S Olli 30 B Olli 50 S 2,5-5 km Olli 120B Olli 180 B Olli 70 B Olli 120 B Olli 180 B Olli 70 B Olli 120 B Olli 180 B Olli 180 B Olli 120 B Olli 180 B Olli 180 B Olli 70 B Olli 120 B km Olli 180 B Olli 180 B Olli 250 B Olli 180 B Olli 250 B Olli 250 B Olli 250 B Olli 250 B km Olli 250 B Olli 250 B - Olli 250 B B18

19 Aidan korkeussuositukset Aitaajan muistilista: Sähköpaimen Maadoitus. Liitosjohdot Maa/korkeajännitekaapeli Olli Digi- tai Supertesteri Pylväät Aitanauhat/langat/köydet Eristimet Liittimet/paketit Veräjät B1919

20 Farmcomp Oy Jusslansuora Tuusula Puhelin Fax Sähköposti Copyright Farmcomp Oy 2011
