1 jo vuodesta 1938 Sähköpaimen Aitaustarvikkeet ja työkalut aitausopas aita on yhtä hyvä kuin sen heikoin lenkki

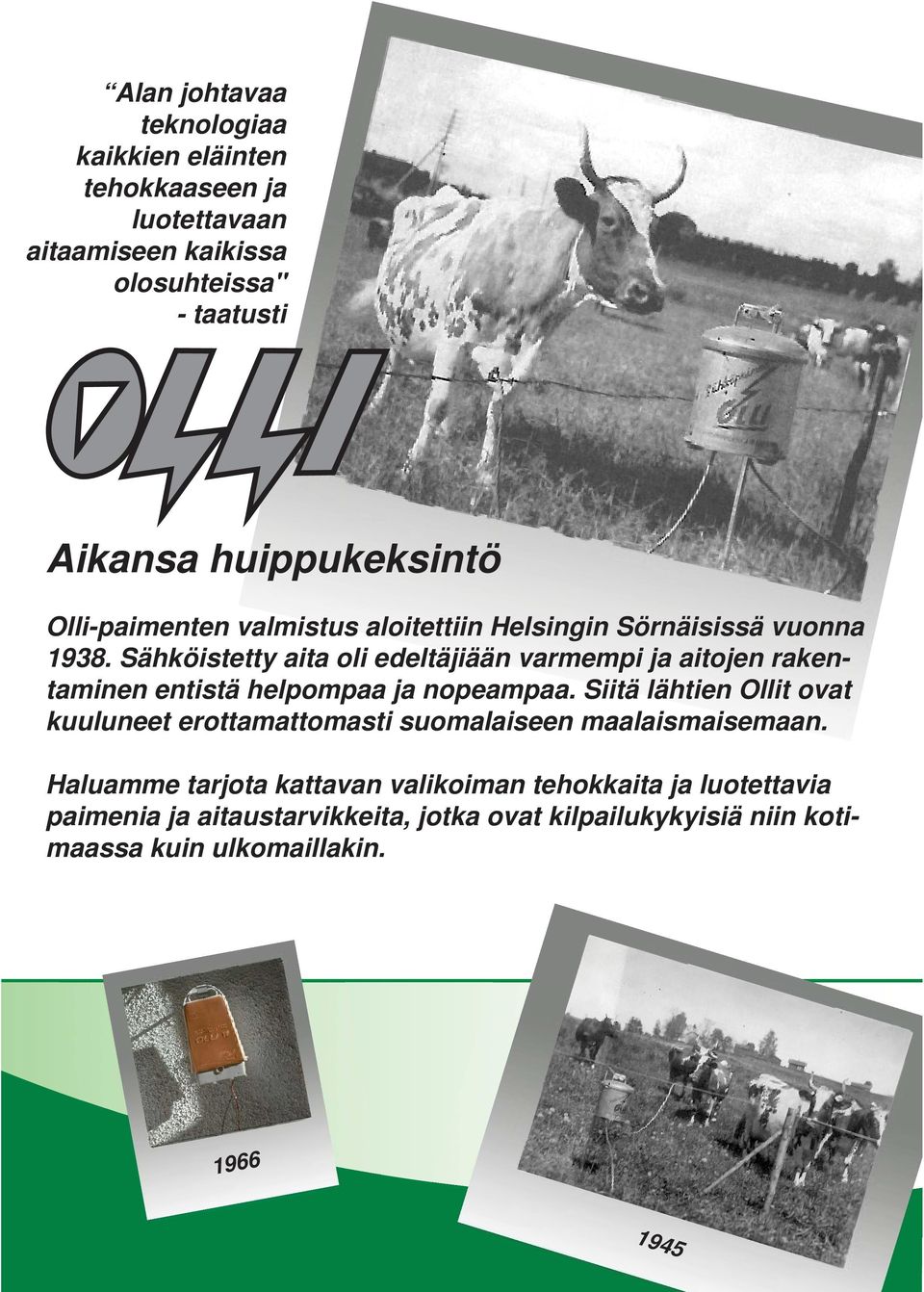

2 Alan johtavaa teknologiaa kaikkien eläinten tehokkaaseen ja luotettavaan aitaamiseen kaikissa olosuhteissa" - taatusti Aikansa huippukeksintö Olli-paimenten valmistus aloitettiin Helsingin Sörnäisissä vuonna Sähköistetty aita oli edeltäjiään varmempi ja aitojen rakentaminen entistä helpompaa ja nopeampaa. Siitä lähtien Ollit ovat kuuluneet erottamattomasti suomalaiseen maalaismaisemaan. Haluamme tarjota kattavan valikoiman tehokkaita ja luotettavia paimenia ja aitaustarvikkeita, jotka ovat kilpailukykyisiä niin kotimaassa kuin ulkomaillakin

3 Sisällys Suunnittele aitaaminen Verkkopaimenet 230 V Aidan pituudet Paristopaimenet Olli Aitanauhat ja -köydet Olli Nauhaliittimet ja eristimet Olli Köysi/lanka liittimet ja eristimet Olli Pylväät Olli Aitaustarvikkkeet Olli aitausopas - miten sähköaita toimii? Olli aitausopas - aitaus esimerkkejä Olli aitausopas - vinkkejä Olli aitausopas - aidan korkeussuositukset Olli aitausopas - näin rakennat sähköaidan Olli aitausopas - talviaitaus Tekniset tiedot 1953

4 SUUNNITTELE AITAAMINEN MAHDOLLISUUKSIEN MUKAAN VALITSE AINA VERKKOPAIMEN SE ON TEHOLTA AINA SUUREMPI JA KULUTTAA VÄHEMMÄN VIRTAA. AITATYYPPI AITAUSTARVE Käytä tehokasta paimenta, kun:

5 OMINAISUUDET 9,3J 8,9J 6,0J 3,8J 1,4J Olli-paimenten rakenne on modulaarinen, mikä takaa helpon huollettavuuden ja pitkän iän.

6 AIDAN PITUUDET Paimen Kasvillisuus Olli km 12 km 3 km Olli km 20 km 7 km Olli km 25 km 10 km Olli km 30 km 12 km Olli km 30 km 12 km Paimen Kasvillisuus Olli 9.03 B 23 km 3 km 1 km Olli 9.07 B 35 km 7 km 2 km Olli 9.07 S 35 km 7 km 2 km Olli 120 B 30 km 9 km 3 km Olli 180 B 80 km 15 km 4 km Olli 250 B + 90 km 18 km 6 km Olli SG 3 9 V 12 V 9 V 12 V 9 V 12 V 9 km 20 km 1 km 3 km 0,3 km 1 km Auringon voimalla toimivat i Ollit ovat helppohoitoisin ratkaisu aitoihin, jotka ovat etäällä pihapiiristä. Aurinkopaimen ottaa virtansa akusta, jota aurinkopaneeli lataa. 6 W 20 W

7 + OMINAISUUDET PARISTO - AKKUPAIMENET OMINAISUUDET 2,6J 0,83J 0,83J 1,7J 0,43J 1,25J 0,5J

8 OLLI AITANAUHAT- JA KÖYDET 5 vuoden UV takuu a b 5 vuoden UV takuu a b 5 vuoden UV takuu 5 vuoden UV takuu TALVINAUHA LANKKUNAUHA Olli aitanahoissa ja köysissä käytetään kupari/rosteri ja ruostumattomasta teräksestä olevia johtimia takaamaan kovempaa kestävyyttä ja sähkön parempaa kulkua aidassa.

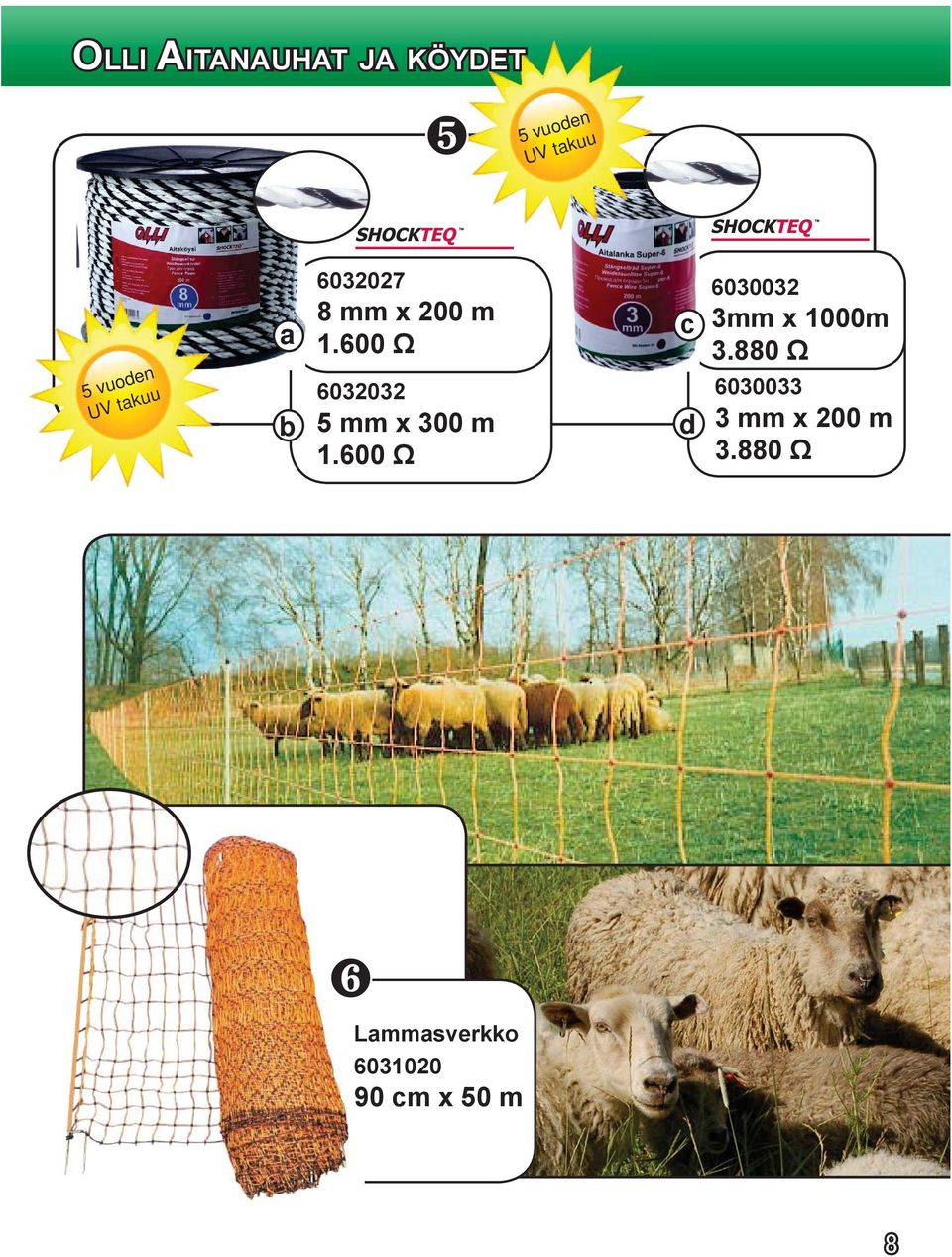

9 OLLI AITANAUHAT JA KÖYDET 5 vuoden UV takuu 5 vuoden UV takuu a b d

10 OLLI NAUHALIITTIMET JA ERISTIMET a b a b d Kaksi nauhaa yhdistetty nauhaliittimillä Talvinauha yhdistetty veräjäeristimeen Veräjänkahva liitetty nauhaan (nauhojen liitinpaketti)

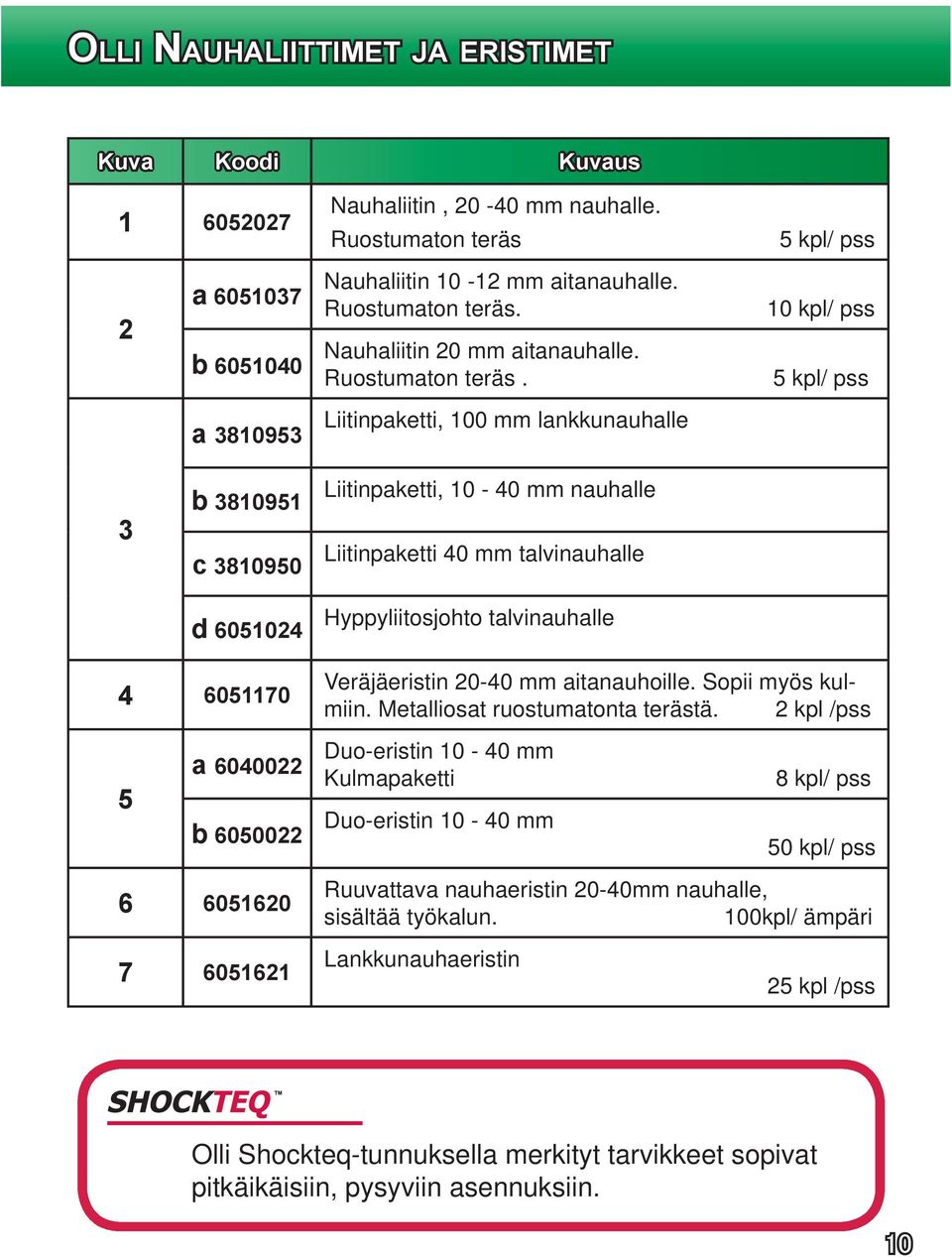

11 OLLI NAUHALIITTIMET JA ERISTIMET Nauhaliitin, mm nauhalle. Ruostumaton teräs 5 kpl/ pss a b Nauhaliitin mm aitanauhalle. Ruostumaton teräs. Nauhaliitin 20 mm aitanauhalle. Ruostumaton teräs. 10 kpl/ pss 5 kpl/ pss Liitinpaketti, 100 mm lankkunauhalle b Liitinpaketti, mm nauhalle Liitinpaketti 40 mm talvinauhalle d Hyppyliitosjohto talvinauhalle Veräjäeristin mm aitanauhoille. Sopii myös kulmiin. Metalliosat ruostumatonta terästä. 2 kpl /pss Duo-eristin mm Kulmapaketti 8 kpl/ pss b Duo-eristin mm 50 kpl/ pss Ruuvattava nauhaeristin 20-40mm nauhalle, sisältää työkalun. 100kpl/ ämpäri Lankkunauhaeristin 25 kpl /pss Olli Shockteq-tunnuksella merkityt tarvikkeet sopivat pitkäikäisiin, pysyviin asennuksiin.

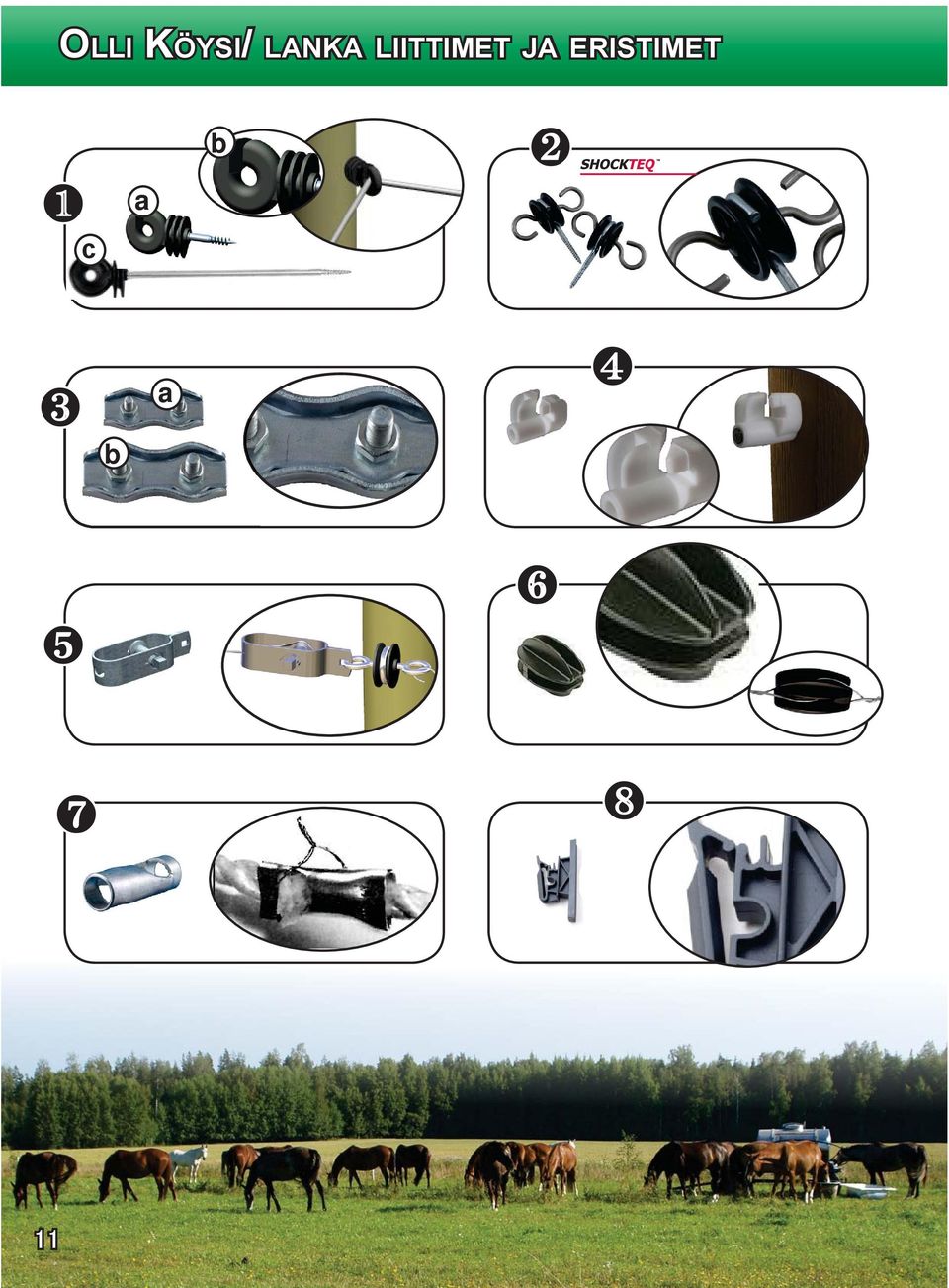

12 LLI KÖYSI/ LANKA LIITTIMET JA ERISTIMET a b b a

13 LLI KÖYSI/ LANKA LIITTIMET JA ERISTIMET Ruuvattava Rengaseristin köysille, langoille ja vaijereille. 100 kpl/ ämpäri Ruuvattava Rengaseristin köysille, langoille ja vaijereille. 25 kpl/ pss Ruuvattava Etäeristin pitkällä teräsvarrella, 22 cm. 10 kpl/ pss Veräjäeristin veräjän vastakappaleeksi. Sähköä johtavat osat ovat ruostumatonta terästä! 2 kpl/ pss Lankaliitin/ Köysiliitin, 3 mm. 10 kpl/ pss Lankaliitin/ Köysiliitin, 5-8 mm. 5 kpl/ pss Haaraeristin, naulalla tai ruuvilla kiinnitettävä eristin langoille ja ohuille nauhoille. 100 kpl/ pss Vaijerikiristin, Kuumasinkitty kiristin aitavaijerille ja teräslangalle. 2 kpl/ pss Haruseristin, Erittäin vahva eristin teräsvaijereille ja köysille kulmiin ja aitalinjojen päähän. 10 kpl/ pss Köyden turvaliitin, 5 mm. Liitos luistaa ylikuormalla ja vähentää siten loukkaantumisriskiä. 10 kpl/ pss Multieristin köysille sekä nauhoille 40 mm asti. 25 kpl/ pss

14 OLLI PYLVÄÄT LASIKUITUPYLVÄS TERÄSPYLVÄS MUOVI / LASIKUITUPYLVÄS

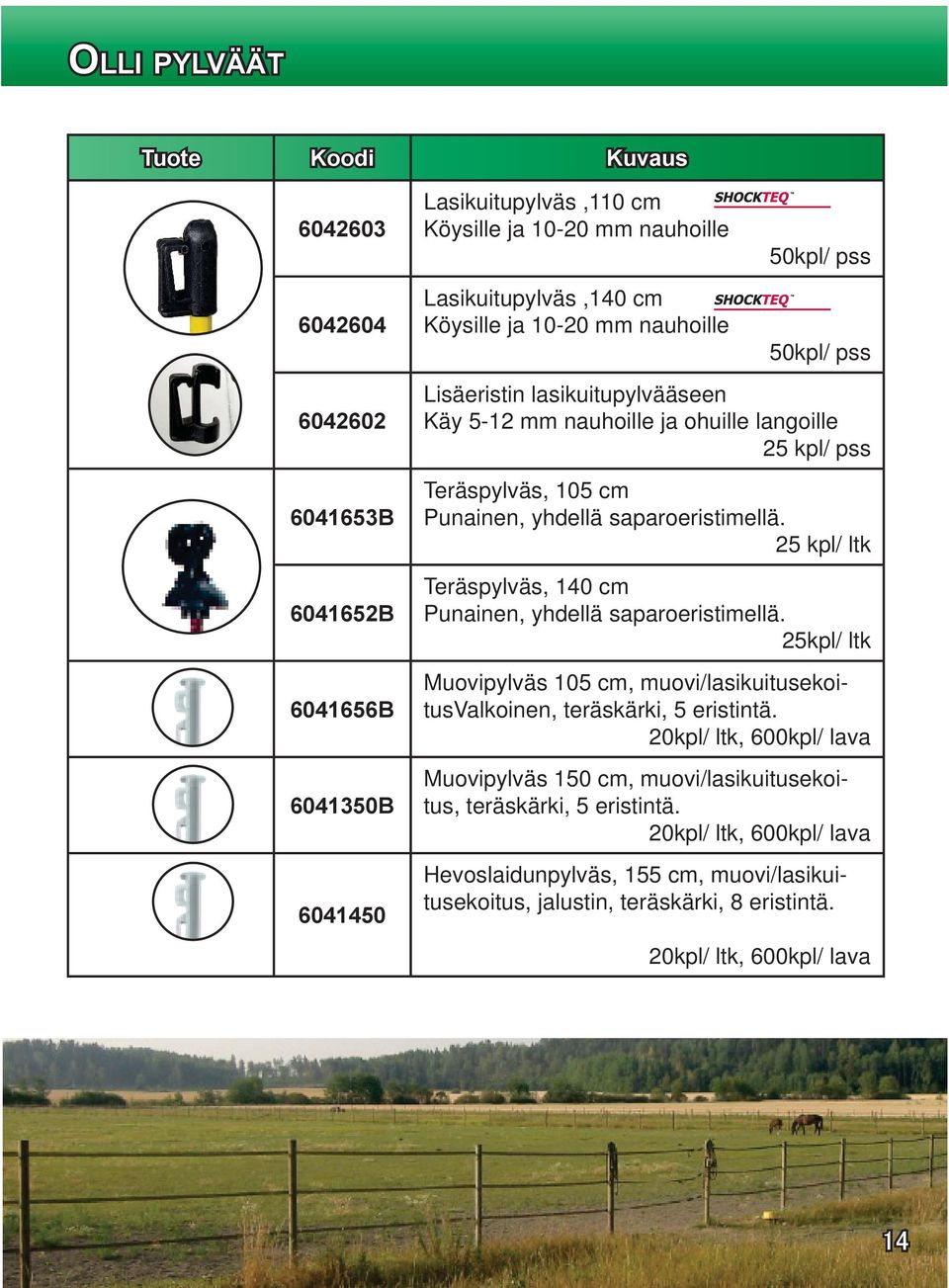

15 OLLI PYLVÄÄT Lasikuitupylväs,110 cm Köysille ja mm nauhoille Lasikuitupylväs,140 cm Köysille ja mm nauhoille 50kpl/ pss 50kpl/ pss Lisäeristin lasikuitupylvääseen Käy 5-12 mm nauhoille ja ohuille langoille 25 kpl/ pss Teräspylväs, 105 cm Punainen, yhdellä saparoeristimellä. 25 kpl/ ltk Teräspylväs, 140 cm Punainen, yhdellä saparoeristimellä. 25kpl/ ltk Muovipylväs 105 cm, muovi/lasikuitusekoitusvalkoinen, teräskärki, 5 eristintä. 20kpl/ ltk, 600kpl/ lava Muovipylväs 150 cm, muovi/lasikuitusekoitus, teräskärki, 5 eristintä. 20kpl/ ltk, 600kpl/ lava Hevoslaidunpylväs, 155 cm, muovi/lasikuitusekoitus, jalustin, teräskärki, 8 eristintä. 20kpl/ ltk, 600kpl/ lava

16 OLLI AITAUSTARVIKKEET a b d a b mukana ruuvit ja 3 m liitosjohto Jousiveräjä m Köysiveräjä m, myös saatavilla 3.2 m ( ) Veräjänkahva 2 kpl/ pss Veräjänkahva 2 kpl/ pss Super tester, Aitajännitteen näyttö; Volttia Digitester Plus, Näyttää aidan jännitteen numeroina Jousi kahvaan tai aitaan 2kpl/ pss Päästään teroitettu 1 m kuumasinkitty maadoituskanki Varoituskyltti 5 kpl/ pss

17 OLLI AITAUSTARVIKKEET a b a b a b 15 m 50 m Ilma-alkaliparisto 9V/55Ah Ilma-alkaliparisto 9V/140Ah 12 Voltin Geeliakku - 12 Ah Pylväsjuntta Kelauslaite aitalangoille ja -nauhoille, kantohihnalla Kelauslaitteen varakela Katkaisija aitaan, On-/Off katkaisija Avain ruuvattaville eristimille Salamasuoja Korkeajännitekaapeli - 50 m Korkeajännitekaapeli - 15 m

18 OLLI AITAUSOPAS - MITEN SÄHKÖAITA TOIMII? Aita on yhtä hyvä kuin sen heikoin lenkki" Sähköpulssi kulkee paimenesta aitaan. Kun eläin koskettaa aitaa, sähkö kulkee eläimen kautta maahan ja siitä maadoitussauvojen kautta takaisin paimeneen antaen mennessään iskun eläimelle. Sähköpaimen antaa aitaan noin kerran sekunnissa lyhyen sähköpulssin. Sähköpaimen antama isku ei ole vaarallinen mutta tuntuu ikävältä ja opettaa eläintä kunniottamaan aitaa. Huomio! Noudata turvallisuusmääräyksiä rakentaessasi sähköaitaa ja kytkiessäsi paimenta aitaan. Henkilö, jolla on sydämentahdistin ei saa rakentaa sähköaitaa tai kytkeä sähköpaimenta aitaan.

19 Aidan rakentamiseen tarvitset; Sähköpaimen Nauhaa, lankaa tai köyttä Eristimiä Pylväitä Veräjä (Köysi- tai Jousiveräjä) Liittimiä Maadoituskankia Salamasuoja OLLI Digi Tester tai OLLI Super Tester Korkeajännitekaapeli Aidan suunnittelua sopiva sähköpaimen (verkko- tai akkupaimen) aidan koko ja korkeus maadoituksen paikka pylväiden sopiva etäisyys (4-6 m) veräjän koko ( 3m ) Köysi vai nauha? Onko kyseessä kesälaidun vai koko vuoden ympäri -aitaus? Virtalähde vaihtoehdot sähköaitaan Verkkovirta Paristo 9 V tai ladattava akku 12 V Aurinko paneli

20 OLLI AITAUSOPAS -AITAUS ESIMERKKEJÄ Liitä nauhat Ollin nauhaliittimillä toisiinsa. NAUHA-AITA Liitä aina nauhat toisiinsa liitinjohdolla. Tee tarvittaessa veräjälle alitus korkeajännitekaapelilla. Olli nauhaeristin Olli- MULTIeristin Duo-eristintä suositellaan aidan kulmiin. Veräjänkahva ja veräjäeristin nauhalle. Käytä aina Olli-liittimiä, jotka ovat tehty ruostumattomasta teräksestä ja kestää pahimmatkin sääolosuhteet! Älä koskaan solmi aitanauhoja. Solmu estää sähkön kulkua ja aiheuttaa kipinöintiä.

21 OLLI AITAUSOPAS -AITAUS ESIMERKKEJÄ Näin liität köysiliittimellä köydet tosiiinsa. KÖYSI-/LANKA-AITA Ruuvaa eristimet aitaan mukana tulevalla työkalulla. Liitä aina köydet/ langat toisiinsa liitinjohdolla. Duo-eristin soveltuu myös köysi- ja lankaaidan kulmiin Veräjäeristin liitettynä sekä aidan köyteen että veräjän kahvaan Olli köysi/lankaeristin pylvääseen ruuvattuna

22 OLLI AITAUSOPAS Eläinlaji Aidan pituus Virtalähde TIESITKÖ? Olli sähköpaimen sopii myös hanhiaitaan! Älä rakenna sähköaitaa ilmassa kulkevan sähkölinjan alle, sähkö saattaa indusoitua sähkölinjasta aitaan!! mittaa ja merkitse aidattava alue asenna pylväät, veräjät ja eristimet asenna nauha, köysi/ lanka asenna liittimet kytke paimen ja maadoitus aitaan testaa aidan maadoitus ja virta Olli - testerillä TIESITKÖ? Olli sähköpaimen sopii myös koira-aitaan!

23 OLLI AITAUSOPAS

24 OLLI AITAUSOPAS - NÄIN RAKENNAT SÄHKÖAIDAN Mittaa ja merkitse aidattava alue Kuinka pitkä aita? Mihin ja montako veräjää? Mihin paimen asennetaan? Pylväiden tulisi kaikkien olla samalla korkeudella suhteessa maaperään. Pylväiden välimatka saisi olla enintään 8 metriä. Veräjän koko tulisi olla 2,5 m - 3,5 m.

25 OLLI AITAUSOPAS - NÄIN RAKENNAT SÄHKÖAIDAN Eristimien asennus Suunnittele Nauha - ja köysikerrosten korkeus Ruuvaa eristimet pylväisiin Asenna rengaseristimet niin, että köyden/ langan mentävä aukko on ylöspäin Tärkeää! Käyttäessäsi puupylväitä on tarpeellista eristää nauha/ köysi aidasta eristimillä. Märkä puu aiheuttaa sähkön vuotoa aidasta. Nauhan ja köyden/langan asennus Kytke nauha, köysi tai lanka veräjään Kiristä liitin Liitä nauha tai köysi/ lanka kerrokset toisiinsa

26 OLLI AITAUSOPAS - NÄIN RAKENNAT SÄHKÖAIDAN Sähköpaimenen asennus Kiinnitä paimen seinään/pylvääseen toimituksen mukana tulleilla ruuveilla Lyö Olli-maadoituskanget maahan aina kosteaan savimaahan kuten ojan penkkaan. Kytke sähköpaimen virtalähteeseen Muista suojata paristo sateisilta sääolosuhteilta Suojaa paristo/akku sateelta ja lumelta

27 OLLI AITAUSOPAS - NÄIN RAKENNAT SÄHKÖAIDAN Asenna aina salamasuoja ja maadoitus Hyvä maadoitus on toimivan aidan salaisuus. Kuivassa maaperässä tarvitaan useampi maadoituskanki. Aidan ja paimenen testaaminen Kytke paimen päälle ja tarkista jännite koskettamalla aitaa testerin anturilla toisen anturin ollessa työnnettynä maahan Irrota paimen aidasta Kytke paimen jälleen päälle Aseta maadoitustikku paimenen mustaan napaan/ maadoitus terminaaliin. Aseta testerin anturi punaiseen napaan/ jännite terminaali. Jännitteen tulos näkyy näytössä.

28 OLLI AITAUSOPASTALVIAITAUS Normaali aitaus talvella HUOMIO! KAKSI TAPAA:

29 Talvinauha jatketaan (1) Duoeristimellä tolpan kohdalla. (2) 3 cm Katkaise nauhan maadoitusjohdin ennen veräjäeristimen metalliliitintä. (3) Varmista, että aita toimii kunnolla ennen käyttöönottoa. (4) Virta Maadoitus Maadoitus Katkaise maadoitusjohdin. (5)

30 TEKNISET TIEDOT VERKKOVIRTA 230 V 12 V AKKU +

31 TEKNISET TIEDOT 9 V / 12 V PARISTO/AKKU Olli 9.03B Olli 9.07B Olli 9.07S 9 V PARISTO Olli SG 3
