1 astaanottaja Espoon kaupunki Asiakirjatyyppi Raportti Päivämäärä iite NTTYKALLON ASEMAAA-ALUE, ESPOO MELUSELTYS

2 NTTYKALLON ASEMAAA-ALUE, ESPOO MELUSELTYS Päivämäärä Laatija Tarkastaja Janne Ristolainen Martti Maljanen, Kai Jussila Sisältää Maanmittauslaitoksen Maastotietokannan 10/2013 aineistoa. Ramboll Piispanmäentie 5 PL ESPOO T F

3 SSÄLTÖ 1. Johdanto 1 2. ASEMAAA-ALUE 1 3. Sovellettavat ympäristömelun ohjearvot 3 4. Menetelmät Laskentamenetelmä Maastomalliaineistot ja maankäyttösuunnitelma Liikennetiedot 5 5. Tulokset Ulko-oleskelualueiden melutasot Sisätiloihin kohdistuva melu Parvekkeiden toteuttaminen 7 6. Yhteenveto 7 LTTEET 8

4 JOHDANTO Tässä työssä laadittiin kaavoitusvaiheen meluselvityksen päivitys Espoon Niittykallion asemakaava-alueelle. Asemakaava-alue sijaitsee kehä :n itäpuolella n ja n välissä. dässä aluetta rajaa Haukilahdenkatu. Meluselvitys laadittiin Espoon kaupungin meluselvitysohjeen mukaisesti, työ perustuu tieliikennemelun mallinnukseen nyky- ja ennustetilanteissa. Nykytilanteena käytettiin vuoden 2014 liikennetietoja, ja ennustetilanteeksi on valittu vuosi Laskennallisella mallinnuksella selvitettiin suunnittelualueen piha-alueille sekä rakennusten julkisivuihin ja parvekkeisiin kohdistuva tieliikennemelu. Alueelle on suunniteltu asuinrakentamista ja kaava-alue on jaettu kuuteen eri suunnitteluosaan. Arvioinnin lähtökohtana olivat altioneuvoston päätöksen 993/92 mukaiset ohjearvot keskiäänitasolle asuinalueilla. Myös suunniteltujen rakennusten ulkovaipan ääneneristävyysvaatimukset arvioitiin. Työ on tehty Espoon kaupunkisuunnittelukeskuksen toimeksiannosta ja yhteyshenkilönä on ollut Jaana Länkelin. Rambollissa kaavaan liittyvästä katusuunnittelusta on vastannut Martti Maljanen ja meluselvityksestä projektipäällikkö Janne Ristolainen. Melumallinnuksen on tehnyt ja raportoinnissa avustanut suunnittelija Kai Jussila. 2. ASEMAAA-ALUE Asemakaava-alue sijaitsee Espoon Niittykalliossa. Aluetta rajaa lännessä kehä, etelässä, idässä Haukilahdenkatu ja pohjoisessa. Alueelle on laadittu yleissuunnitelma, jossa alueelle on suunniteltu nykyisten asuintalojen viereen ja ympärille yhteensä lähes tuhat asuntoa, rakennusoikeutta yhteensä ke-m 2. Kaava-alue on jaettu kuuteen eri suunnittelukokonaisuuteen. Kaava-alueen sijainti Espoossa on esitetty kuvassa 1 ja tarkemmin kuvassa 2.

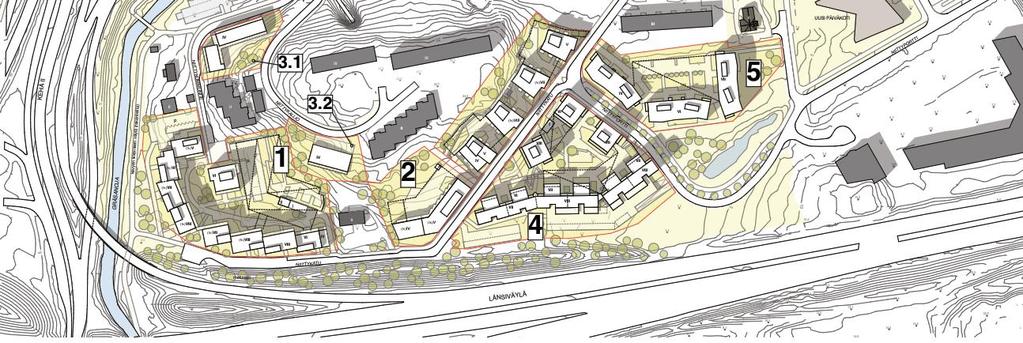

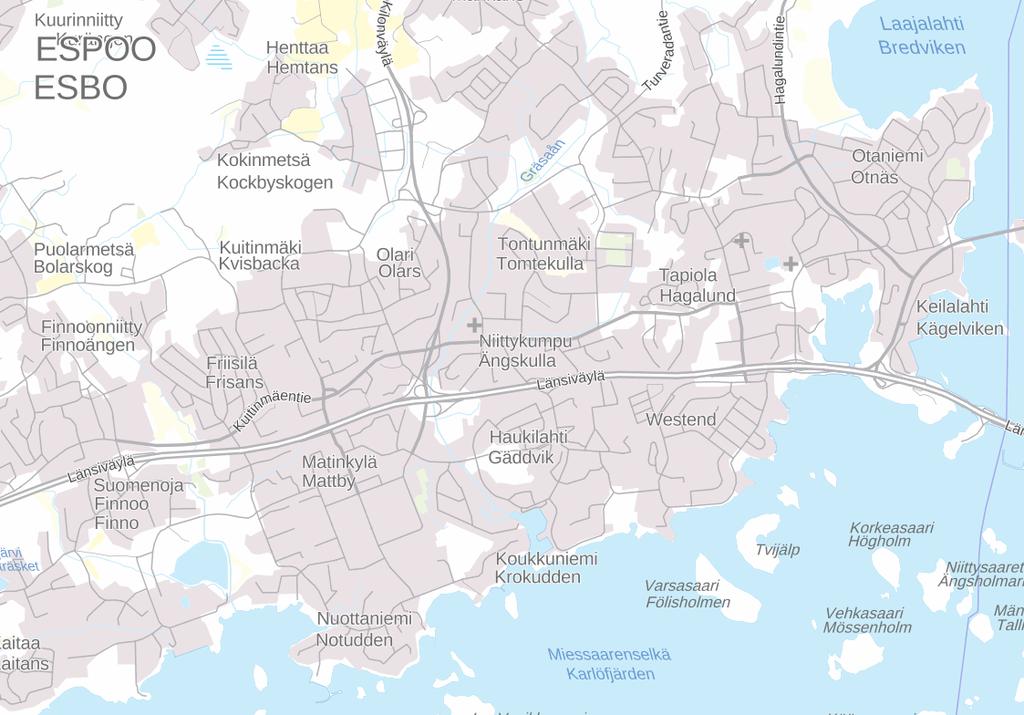

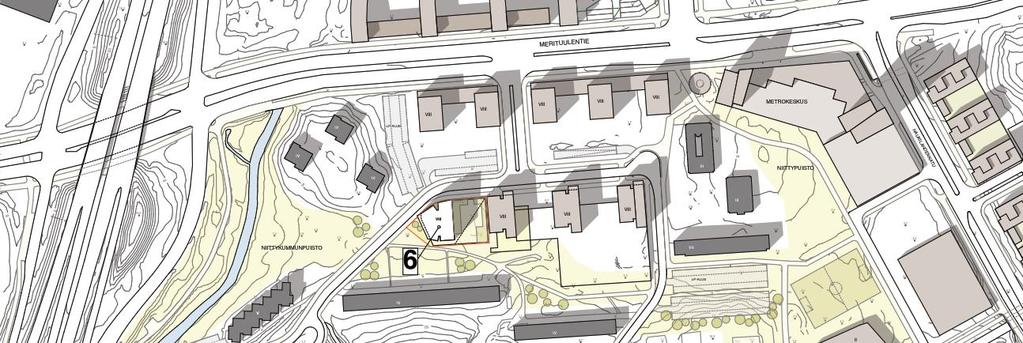

5 1-2 Kuva 1. Kaava-alueen sijainti Espoon Tapiolassa. (Lähde: Maanmittauslaitoksen avoimien aineistojen tiedostopalvelu) Kuva 2. Kaava-alueen yleissuunnitelma ja suunnitellut uudet asuinrakennukset (Lähde: Niittykumpu, Niittykallio - maankäytön yleissuunnitelma & lähiympäristösuunnitelma )

6 1-3 Kuva 1. Arkkitehdin havainnekuva kohteesta, ilmanäkymä lounaasta (Lähde: Niittykumpu, Niittykallio - maankäytön yleissuunnitelma & lähiympäristösuunnitelma ). 3. SOELLETTAAT YMPÄRSTÖMELUN OHJEAROT Ympäristömelua kuvataan yleisimmin keskiäänitasolla L Aeq (ekvivalenttitaso), jossa hetkelliset äänen voimakkuuden vaihtelut on tasoitettu pitkälle ajalle ja taajuussisältö on painotettu korvan herkkyyden mukaan ns. A-painotuksella. altioneuvosto on antanut melutason yleiset ohjearvot (valtioneuvoston päätös 993/1992). Taulukossa 1 on esitetty päivä- ja yöajan ohjearvot keskiäänitasolle ulkona ja sisällä. Ohjearvot on tarkoitettu käytettäväksi kaavoituksessa, rakentamisessa ja tiensuunnittelussa. Taulukko 1. Np 993/1992 mukaiset yleiset melutason ohjearvot ulkona ja sisällä. L Aeq, enintään Ulkona Päivällä (07 22) Yöllä (22 07) Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden 55 db 50 db 1) välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Uudet asuinalueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet 55 db 45 db 1) Loma-asumiseen käytettävät alueet 3), leirintäalueet ja 45 db 40 db 2) virkistysalueet taajamien ulkopuolella sekä luonnonsuojelualueet Sisällä Asuin-, potilas- ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - 1) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa 2) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä 3) Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa asumiseen käytettävien alueiden ohjearvoja L Aeq = melun A-painotettu keskiäänitaso (ekvivalenttitaso)

7 1-4 Tässä tapauksessa asuinrakennusten piha-alueilla pätee tieliikenteen päivämelulle (klo 7 22) ohjearvo 55 db ja yömelulle (klo 22 7) 45 db (uudet asuinalueet). aikka alueella on olemassa olevia asuinrakennuksia, sijoittuu uudisrakentaminen selkeästi erillisille alueille, joista useat ovat olennaisesti lähempänä yleisiä teitä kuin nykyiset asuintalot. Uudella alueella tarkoitetaan Ympäristöministeriön mukaan vähintään korttelin kokoista aiemmin asuinkäyttöön rakentamatonta aluetta. Tällä perusteella kaava-alueen voidaan tulkita olevan ns. uusi alue. Tulkinta perustuu aiempaan meluselvitykseen samalta alueelta (Ramboll, ). Ohjearvojen määrittely tarkoittaa melun ekvivalenttitasoa eli keskiäänitasoa koko ohjearvon aikavälillä. Siten lyhytaikaiset ohjearvon desibelirajan ylitykset eivät välttämättä aiheuta päätöksessä tarkoitetun ohjearvon ylitystä, mikäli aikaväli sisältää hiljaisempia jaksoja. Mikäli melu on luonteeltaan impulssimaista tai kapeakaistaista, siihen lisätään 5 db. Rakennusten ääneneristävyysvaatimukset määräytyvät taulukon 1 mukaisesti siten, että päiväajan keskiäänitaso ei saa ylittää sisällä 35 db ja yöajan keskiäänitaso ei saa ylittää 30 db. Jos asuinrakennuksen julkisivuun kohdistuu päivällä esim. 65 db melutaso, on kaavamääräyksessä edellytettävä äänitasoero 30 db sisämelun ohjearvon 35 db toteutumiseksi. 4. MENETELMÄT 4.1 Laskentamenetelmä Melulaskennat on tehty 3D maastomallin huomioivalla SoundPLAN melulaskentaohjelmistolla pohjoismaista tieliikennemelun laskentamallia (RTN 1996) käyttäen. 3D-laskentamalli ottaa huomioon etäisyysvaimenemisen, ilman ääniabsorption, maastonmuodot, esteet, heijastukset sekä maanpinnan absorptio-ominaisuudet. Laskentamallissa on oletuksena ns. vähän ääntä vaimentavat olosuhteet, eli lievä myötätuuli melulähteestä laskentapisteeseen päin. Laskentatulosteissa olevat meluvyöhykkeet eivät siis esiinny yhtä laajoina samanaikaisesti, vaan ainoastaan laskentaoletuksen mukaisessa myötätuulitilanteessa. Laskentamallissa käytetyt parametrit on listattu taulukossa 2. Tieliikennemelun laskentamallin epävarmuus on alle 500 metrin etäisyyksillä noin ±2 db. Taulukko 2. Laskentaparametrit Laskentaverkko laskentapisteiden väli 5 metriä Laskentakorkeus 2 metriä maanpinnasta (tai pihakannesta) Laskentaetäisyys 1500 metriä laskentapisteestä Heijastukset/absorptio rakennukset, tien pinnat, tontin ajoradat ja pysäköintialueet: absorptiokerroin 0 (kova); meluaidat: absorptiokerroin 0,2; muut pinnat: absorptiokerroin 1 (pehmeä) Heijastusten lukumäärä 2 Laskettavat melusuureet Päiväajan keskiäänitaso L Aeq 7-22, db Yöajan keskiäänitaso L Aeq 22-7, db Melutarkastelut tehtiin nykytilanteen (2014) ja ennustetilanteen (v. 2040) liikennemäärillä. Melulähteinä huomioitiin, Kehä liittymän ramppeineen,, Kuitinmäentie ja Haukilahdenkatu. Melutasot laskettiin ulkoalueiden melutilanteen arvioimista varten 2 metrin korkeudelle maanpinnasta (tai 2 metrin korkeudelle pihakannesta suunnittelualueella 5). Lisäksi laskettiin rakennusten julkisivuihin kohdistuvat keskiäänitasot 4 metrin välein tarvittavien ääneneristävyysvaatimusten arvioimiseksi. 4.2 Maastomalliaineistot ja maankäyttösuunnitelma Työssä on hyödynnetty Rambollissa alkuvuodesta 2016 laaditun Niittykummun yleissuunnitelman melulaskenta-aineistoa. Mallinnusta varten maaston korkeustiedot, tiegeometriatiedot sekä tiedot

8 1-5 alueen nykyisistä rakennuksista on saatu alueen suunnitteluaineistosta ja siihen kuuluneesta kaupungin pohjakartasta sekä Maanmittauslaitoksen Maastotietokannan laserkeilausaineistosta. Meluselvitys tehtiin käyttäen päivätyn Niittykallion yleissuunnitelman mukaista rakennusmassoittelua. 4.3 Liikennetiedot Melulähteinä huomioitiin, Kehä liittymän ramppeineen,, Kuitinmäentie ja Haukilahdenkatu. Liikennemelumallissa käytettiin Rambollin laatimaa liikenne-ennustetta (KAL) vuodelle Päiväajan (klo 7-22) osuudeksi koko vuorokauden liikenteestä oletettiin 90 %. Ajoneuvojen nopeudet mallinnettiin nykyisten nopeusrajoitusten mukaisina. Mallinnuksessa käytetyt liikennetiedot on esitetty taulukossa 3. Taulukko 3. Selvityksessä käytetyt liikennetiedot. Tähdellä merkityt liikennemäärät ovat vuoden 2035 ennusteesta. Järjestysnumero viittaa kuvaan 2. Nro Ennustetilanne 2040 KAL, ajon./vrk/suunta Raskaita ajoneuvoja, % 1 -itään länteen itään *) 10,2/3, länteen *) itään/länteen Kuitinmäentie itään 8264 *) Kuitinmäentie länteen itään/länteen, Kehä -Haukilahdenkatu itään/länteen, Haukilahdenkatu- Kotitontuntie *) itään/länteen, Kotitontuntie-itä 8583 *) 5 50 Kehä 11 -pohjoiseen/etelään *) ramppi etelään 7841 *) ramppi pohjoiseen 7567 *) etelään pohjoiseen *) etelään/pohjoiseen *) Haukilahdenkatu pohjoiseen , Haukilahdenkatu etelään ,1 50 Nopeus, km/h

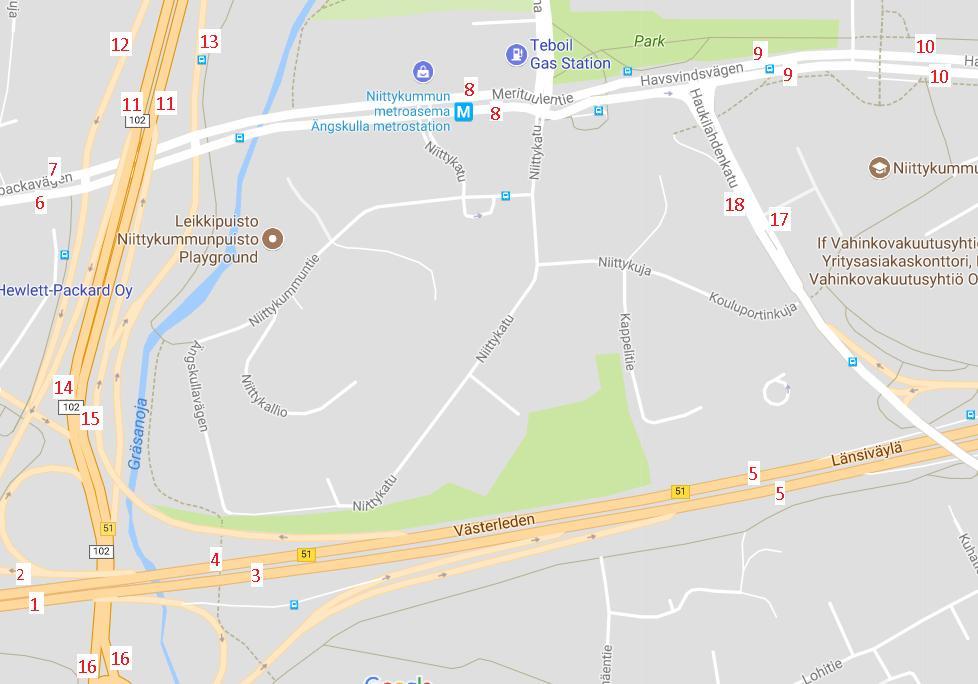

9 1-6 Kuva 2. Liikennemäärät numeroitu (ks. taulukko 3) suunnittelukohteen viereisillä teillä. Kartan lähde: Google, TULOKSET Tieliikennemelumallinnuksen tulokset on esitetty liitteissä 1-5. Mallinnustulokset on esitetty meluvyöhykekarttoina liitteissä. Ulko-oleskelualueiden (ml. pihakansi alueella 5) melutilannetta kuvaavissa kartoissa on esitetty keskiäänitasot 5 db välein värillisinä vyöhykkeinä. Päiväajan ohjearvo (55 db) ylittyy keltaisesta värivyöhykkeestä alkaen ja uusien alueiden yöohjearvo (45 db) vaaleanvihreästä värivyöhykkeestä alkaen. Liitteessä 5 on esitetty tasokuvana suurimmat julkisivuihin kohdistuvat melutasot kaikki kerrokset huomioiden. 5.1 Ulko-oleskelualueiden melutasot Päivä- ja yöajan keskiäänitasot ulko-oleskelualueilla on esitetty liitteissä 1-4. Liitteissä 1 ja 2 on esitetty nykytilanne, liitteissä 3 ja 4 vastaavasti ennustevuoden 2040 liikenteellä ja suunnitelluilla rakennusmassoilla mallinnettu tilanne. Ulko-oleskelualueiden osalta yöajan melu on mitoittavassa asemassa. Yömelu on tällä alueella noin 9 db alhaisempi kuin päivämelu ja (uusien alueiden osalta) yöajan ohjearvo puolestaan 10 db pienempi kuin päiväajan ohjearvo. Mallinnuksen mukaan kaikkien suunniteltujen uusien asuintalojen oleskelu- ja leikkialueet sijoittuvat ohjearvot ylittävältä melulta suojatuille tonttien osille. Uusien asuinkorttelien ja talojen tonteilla melu saattaa paikallisesti ylittää päiväajan ohjearvon 55 db ja yöajan ohjearvon 45 db, mutta näitä tonttien osia on suunnitelmassa esitetty esimerkiksi pysäköintiin tai muuhun käyttöön kuin oleskelu- ja leikkialueiksi.

10 Sisätiloihin kohdistuva melu Rakennuksen ulkovaipalta eli ulkoseiniltä, -ovilta, ikkunoilta ja ilmanvaihtoventtiileiltä vaadittava kaavamääräyksiin liitettävä kokonaiseristävyys eli äänitasoero ( L) määräytyy siihen kohdistuvan keskiäänitason perusteella. Taulukon 1 mukaisesti tulee sisällä asuintiloissa alittaa päiväajan 35 db keskiäänitaso. Asuintilojen sisämelutason ohjearvo on yöllä 5 db pienempi kuin päivällä. Koska yöaikainen melu on tällä alueella noin 9 db alhaisempi kuin päivämelu, täyttyy myös yöajan ohjearvo sisällä. Tämän vuoksi julkisivujen osalta ei ole tarpeen tarkastella yöajan melua. Rakennusten julkisivuihin kohdistuva melu on esitetty ennusteliikenteellä liitteessä 5. Espoossa kaavamääräyksenä annetaan ääneneristävyydelle (äänitasoero) arvo 30, 32, 35, tai 38 dba. Mikäli vaadittu äänitasoero on alle 30 dba, ei erityisiä ääneneristävyysvaatimuksia anneta. Mallinnuksen perusteella julkisivuihin kohdistuvat päiväajan äänitasot ovat enimmillään noin 73 db, jolloin kaavamääräyksessä tulee ääneneristävyyden osalta edellyttää enimmillään 38 dba äänitasoeroa. Liitteen 5 kuvissa on esitetty melumallinnuksen perusteella tarpeelliset ääneneristävyysvaatimukset suunniteltujen rakennusten eri julkisivuilla. 5.3 Parvekkeiden toteuttaminen Parvekkeet tulkitaan ulko-oleskelualueiksi ja niillä tulisi saavuttaa ainakin päiväajan ohjearvo 55 db. Parvekelasituksella voidaan tyypillisesti saavuttaa enintään 10 db ääneneristävyys (äänitasoero), joten meluisimmille julkisivuille ei parvekkeita ole mahdollista sijoittaa. Melutaso parvekkeilla riippuu paitsi lasituksen toteutustavasta, myös parvekkeen yleisestä toteutustavasta (onko ulkoneva parveke vai sisään vedetty, kuinka monta kiinteää seinää parvekkeessa on ja kuinka se sijoittuu suhteessa melulähteisiin). Parvekelasituksille asetettavat vaatimukset määräytyvät sen mukaisesti millainen ääneneristävyys niiltä vaaditaan. Rakennusten jatkosuunnittelussa tuleekin varmistua siitä, että ääniolosuhteet täyttävät ohjearvot myös parvekkeiden osalta. 6. YHTEENETO Espoon Niittykalliossa Kehä :n itäpuolella, n ja n välissä olevalle alueelle ollaan laatimassa asemakaavaa. Alueelle on laadittu yleissuunnitelma, jossa alueelle on suunniteltu nykyisten asuintalojen viereen ja ympärille yhteensä lähes tuhat asuntoa. Mallinnuksen mukaan kaikkien suunniteltujen uusien asuintalojen oleskelu- ja leikkialueet sijoittuvat ohjearvot ylittävältä melulta suojatuille tonttien osille. Uusien asuinkorttelien ja talojen tonteilla melu saattaa paikallisesti ylittää päiväajan ohjearvon 55 db ja yöajan ohjearvon 45 db, mutta näitä tonttien osia on suunnitelmassa esitetty esimerkiksi pysäköintiin tai muuhun käyttöön kuin oleskelu- ja leikkialueiksi. Näin ollen tämän asemakaavan toteuttaminen ei edellytä meluesteiden rakentamista jo toteutettujen ja muiden suunnitelmien yhteydessä tarpeellisiksi määriteltyjen meluesteiden lisäksi. Mallinnuksen perusteella julkisivuihin kohdistuvat päiväajan äänitasot ovat enimmillään noin 73 db, jolloin kaavamääräyksessä tulee ääneneristävyyden osalta edellyttää 38 dba äänitasoeroa. Tämän tasoinen ääneneristävyysvaatimus aiheuttaa rakentamiseen jo merkittävästi lisäkustannuksia, joten ääneneristävyyksiä ei tule ylimitoittaa sellaisilla julkisivuilla, joilla suurempi ääneneristävyys ei ole tarpeen. Julkisivuihin kohdistuvat äänitasot vaihtelevat riippuen rakennuksen etäisyydestä ja sijoittumisesta teihin ja katuihin nähden, joten tarvittavat ääneneristävyysvaatimuksetkin vaihtelevat julkisivun eri osissa. Melumallinnuksen perusteella tarpeelliset ääneneristävyysvaatimukset suunniteltujen rakennusten eri julkisivuilla vaihtelevat välillä dba eikä kaikille julkisivuille ei ole tarpeen määritellä ääneneristävyysvaatimusta lainkaan, sillä nykyisellä rakennustavalla saavutetaan riittävä ääneneristävyys ilman erillistä kaavamääräystäkin.

11 1-8 Tämän selvityksen perusteella voidaan asemakaava toteuttaa suunnitelman mukaisesti siten, että ohjearvot ulko-oleskelualueilla ja sisätiloissa täyttyvät. Tämä edellyttää tässä raportissa esitettyjen vaatimuksien noudattamista. LTTEET Liite 1: Meluvyöhykekartta päivällä, nykytilanne (2014) Liite 2: Meluvyöhykekartta yöllä, nykytilanne (2014) Liite 3: Meluvyöhykekartta päivällä, ennustetilanne (2040) Liite 4: Meluvyöhykekartta yöllä, ennustetilanne (2040) Liite 5: Julkisivumelu ennusteliikenne v päivällä Espoossa 15. elokuuta 2017 RAMBOLL FNLAND OY Janne Ristolainen projektipäällikkö Kai Jussila suunnittelija

12 KAL Haltilanniitty Haltilankuja Kuitinmäentie Kehä Gräsansolmu Uurnahautausmaa Luomankuja Liikenneasema KAL Niittykummuntie Pysäköintitalo Niittykatu Olarinluoma Haukilahdenkatu NTTYKUMPU Kotitontuntie NYKYNEN MELUATA TA -KADE NYKYNEN ASUNRENNUS UUS ASUNRENNUS UUS MELUESTE HOTO- TA OPPLATOS Paloasema UUS MUU RENNUS Niittykummun koulu NYKYNEN MUU RENNUS NYKYNEN MELUALL Pallokenttä SUUNNTTELUALUE Kouluportinkuja Liikerak. Niittyportti Liikerak. Gräsäntulli Niittykummuntie Niittykallio Niittykuja Kappeli Kappelitie Niittykummun päiväkoti KAL 8000 Haukilahdensolmu Liikerak. Gräsanoja Niittykatu Niittysilta KAL Matinsolmu Niittykallio, asemakaavan muutos Meluselvitys Liite 1 Tieliikenteen päiväajan klo 7-22 keskiäänitaso (LAeq) 2 m korkeudella maanpinnasta Nykytilanne (2014) Telamäenkuja Päiväajan ohjearvo 55 db asuinalueille sekä hoito- ja oppilaitoksille ylittyy keltaisesta värivyöhykkeestä alkaen * Mikäli kohtuullisin toimenpitein ei päästä alle 55 db tason, riittää jo rakennetussa ympäristössä se ettei 60 db ylity ** kenttä db 70 < 65 < <= < <= < <= 60 <= 55 Haukilahden koulu ja lukio kt * altioneuvoston päätös 993/92 ** altioneuvoston periaatepäätös meluntorjunnasta Koulutanhua (A3) 1:3000 Kuhatie m KAJ Lohensuomu Lohitie

13 KAL Haltilanniitty Haltilankuja Kuitinmäentie Kehä Gräsansolmu Uurnahautausmaa Luomankuja Liikenneasema KAL Niittykummuntie Pysäköintitalo Niittykatu Olarinluoma Haukilahdenkatu NTTYKUMPU Kotitontuntie NYKYNEN MELUATA TA -KADE NYKYNEN ASUNRENNUS UUS ASUNRENNUS UUS MELUESTE HOTO- TA OPPLATOS Paloasema UUS MUU RENNUS Niittykummun koulu NYKYNEN MUU RENNUS NYKYNEN MELUALL Pallokenttä SUUNNTTELUALUE Kouluportinkuja Liikerak. Niittyportti Liikerak. Gräsäntulli Niittykummuntie Niittykallio Niittykuja Kappeli Kappelitie Niittykummun päiväkoti KAL 8000 Haukilahdensolmu Liikerak. Gräsanoja Niittykatu Niittysilta KAL Matinsolmu Niittykallio, asemakaavan muutos Meluselvitys Liite 2 Tieliikenteen yöajan klo 22-7 keskiäänitaso (LAeq) 2 m korkeudella maanpinnasta Nykytilanne (2014) Telamäenkuja Yöajan ohjearvo 50 db asuinalueille sekä hoitolaitoksille ylittyy tumman vihreästä värivyöhykkeestä alkaen * Mikäli kohtuullisin toimenpitein ei päästä alle 50 db tason, riittää jo rakennetussa ympäristössä se ettei 55 db ylity ** Ns. uusilla alueilla yöajan ohjearvo asuinalueille sekä hoitolaitoksille on 45 db kenttä db 65 < 60 < <= < <= < <= < <= 50 <= 45 Haukilahden koulu ja lukio kt * altioneuvoston päätös 993/92 ** altioneuvoston periaatepäätös meluntorjunnasta Koulutanhua (A3) 1:3000 Kuhatie m KAJ Lohensuomu Lohitie

14 Haltilanniitty Haltilankuja Kuitinmäentie Gräsäntulli Matinsolmun uudet meluesteet Pohjoispuolen aiempien suunnitelmien mukaiset meluesteet Matinsolmu Kehä Gräsanoja KAL Aidat tien pinta + 4 m Gräsansolmu W A p Niittykummuntie PHA- KANS Kaide 2 m PHA p P X LEKK OLESKELU Niittykallio (1/2) A A Niittykallio, asemakaavan muutos Meluselvitys LPA P P Uurnahautausmaa Liite 3 Tieliikenteen päiväajan klo 7-22 keskiäänitaso (LAeq) 2 m korkeudella maanpinnasta Suunniteltu maankäyttö, vuoden 2040 ennustetilanne, Piispansillan itärampit toteutettu Ei uusia meluesteitä suunnittelukohdetta varten Piha LEKK OLESKELU Niittykatu U Piha Luomankuja KAL Niittykummuntie /+4.5 Olarinluoma X Piha +10,9 Pihakansi Niittykuja Y Kappeli L Kappelitie L Telamäenkuja Päiväajan ohjearvo 55 db asuinalueille sekä hoito- ja oppilaitoksille ylittyy keltaisesta värivyöhykkeestä alkaen * XX Niittykummun päiväkoti KAL Mikäli kohtuullisin toimenpitein ei päästä alle 55 db tason, riittää jo rakennetussa ympäristössä se ettei 60 db ylity ** kenttä Haukilahdenkatu NTTYKUMPU db 70 < 65 < <= < <= < <= 60 <= 55 Kotitontuntie Haukilahden koulu ja lukio kt * altioneuvoston päätös 993/92 ** altioneuvoston periaatepäätös meluntorjunnasta KAL Koulutanhua (A3) 1:3000 HOTO- TA OPPLATOS Paloasema UUS MUU RENNUS Niittykummun koulu NYKYNEN MELUALL Pallokenttä NYKYNEN MELUATA TA -KADE NYKYNEN ASUNRENNUS UUS ASUNRENNUS UUS MELUESTE NYKYNEN MUU RENNUS Kouluportinkuja Haukilahdensolmu Niittysilta Kuhatie Liikerak m KAJ SUUNNTTELUALUE Lohensuomu Liikerak. Lohitie Niittyportti Liikerak.

15 Haltilanniitty Haltilankuja Kuitinmäentie Gräsäntulli Matinsolmun uudet meluesteet Pohjoispuolen aiempien suunnitelmien mukaiset meluesteet Matinsolmu Kehä Gräsanoja KAL Aidat tien pinta + 4 m Gräsansolmu W A p Niittykummuntie PHA- KANS Kaide 2 m PHA p P X LEKK OLESKELU Niittykallio (1/2) A A Niittykallio, asemakaavan muutos Meluselvitys LPA P P Uurnahautausmaa Liite 4 Tieliikenteen yöajan klo 22-7 keskiäänitaso (LAeq) 2 m korkeudella maanpinnasta Suunniteltu maankäyttö, vuoden 2040 ennustetilanne, Piispansillan itärampit toteutettu Ei uusia meluesteitä suunnittelukohdetta varten Piha LEKK OLESKELU Niittykatu U Piha Luomankuja KAL Niittykummuntie /+4.5 Olarinluoma X Piha +10,9 Pihakansi Niittykuja Y Kappeli L Kappelitie L XX Niittykummun päiväkoti KAL Telamäenkuja * altioneuvoston päätös 993/92 ** altioneuvoston periaatepäätös meluntorjunnasta Yöajan ohjearvo 50 db asuinalueille sekä hoitolaitoksille ylittyy tumman vihreästä värivyöhykkeestä alkaen * Mikäli kohtuullisin toimenpitein ei päästä alle 50 db tason, riittää jo rakennetussa ympäristössä se ettei 55 db ylity ** kenttä Haukilahdenkatu NTTYKUMPU db 70 < 65 < <= < <= < <= < <= < <= 50 <= 45 KAL Kotitontuntie Haukilahden koulu ja lukio kt Koulutanhua (A3) 1:3000 HOTO- TA OPPLATOS Paloasema UUS MUU RENNUS Niittykummun koulu NYKYNEN MELUALL Pallokenttä NYKYNEN MELUATA TA -KADE NYKYNEN ASUNRENNUS UUS ASUNRENNUS UUS MELUESTE NYKYNEN MUU RENNUS Kouluportinkuja Haukilahdensolmu Niittysilta Kuhatie Liikerak m KAJ SUUNNTTELUALUE Lohensuomu Liikerak. Lohitie Niittyportti Liikerak.

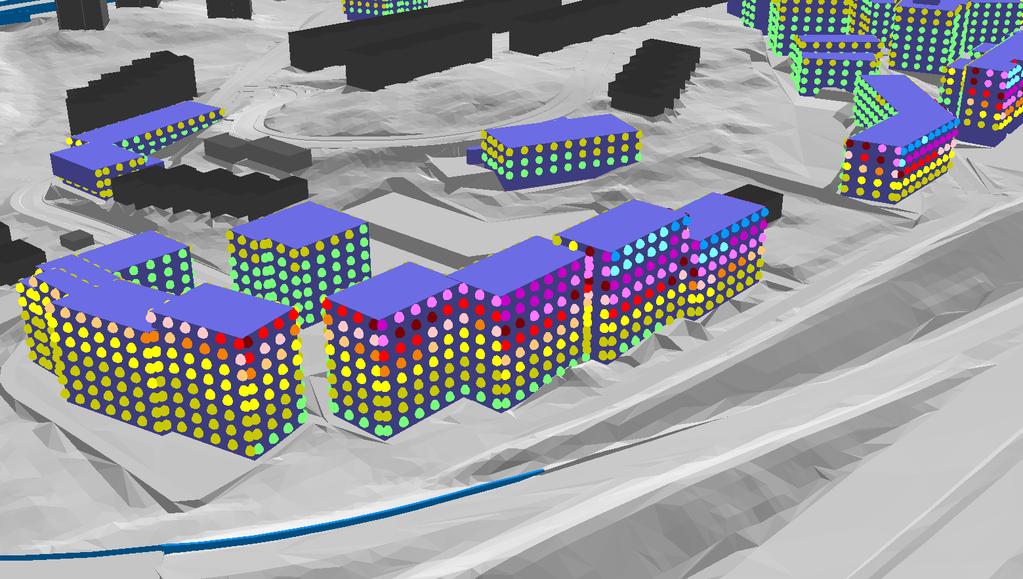

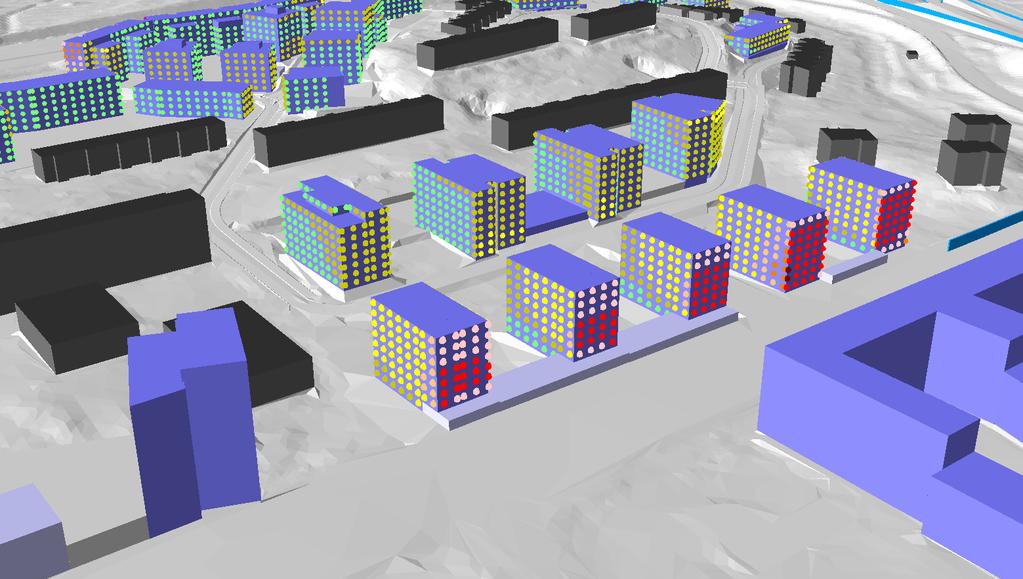

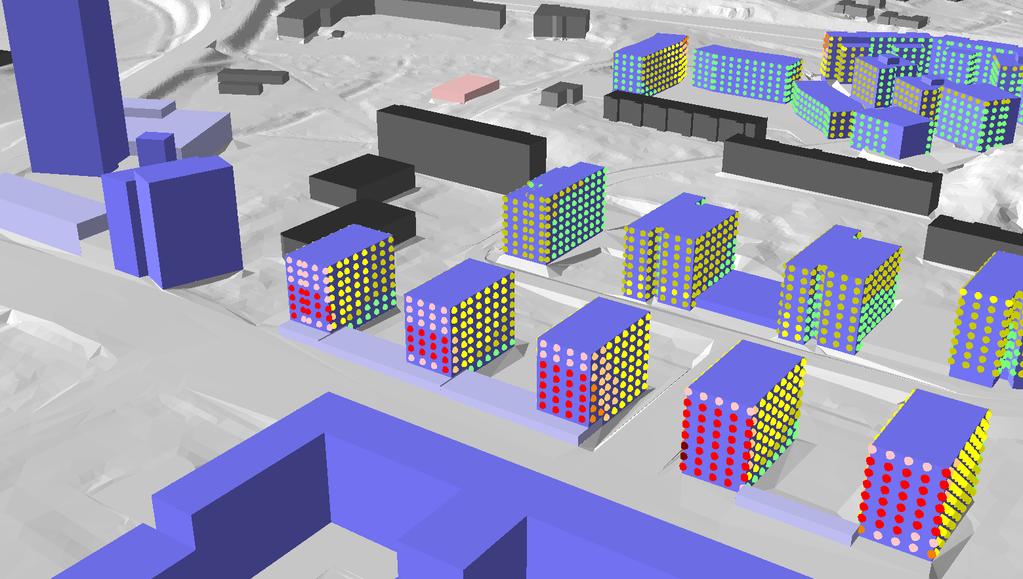

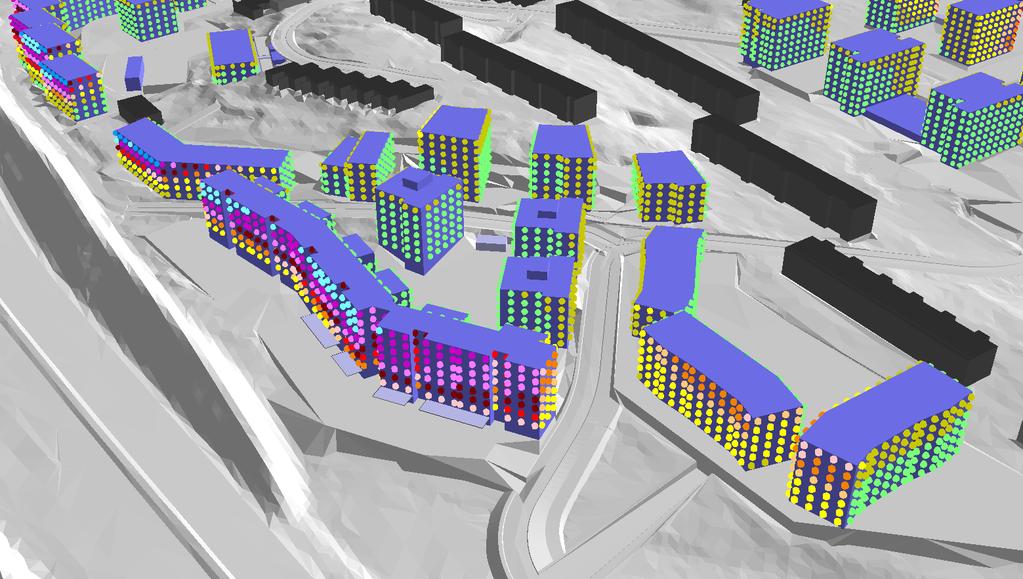

16 a) n puoli, länsiosa Laskennallinen vaatimus julkisivun ääneneristävyydestä (äänitasoerosta). Ei merkintää = ei vaatimusta 35 db c) n puoli pohjoisluoteesta LÄNSÄYLÄ Suurin julkisivuun kohdistuva melutaso on 69 db. Kaavamääräys äänitasoerosta olisi tällöin 35 db* NTTYKALLO NTTYKUMMUNTE NTTY- KATU 35 db 38 db MERTUULENTE Kehä 30 db 32 db 35 db Suurin julkisivuun kohdistuva melutaso on 73 db. Kaavamääräys äänitasoerosta olisi tällöin 38 db* 38 db Helsinki 35 db 30 db 30 db 32 db 30 db 30 db *73 db - 35 db (päiväajan ohjearvo sisätiloissa) = 38 db, tarvittaessa pyöristys seuraavaan Espoossa annettavaan arvoon ( ) *69 db - 35 db (päiväajan ohjearvo sisätiloissa) = 34 db, josta pyöristys seuraavaan Espoossa annettavaan arvoon 35 db ( ) 35 db NTTYKALLO Suurin julkisivuun kohdistuva melutaso on 66 db. Kaavamääräys äänitasoerosta olisi tällöin 32 db* KEHÄ 38 db NTTYKATU 35 db NTTYKATU 30 db Helsinki 32 db 32 db 38 db b) n puoli, itäosa Suurin julkisivuun kohdistuva melutaso on 73 db. Kaavamääräys äänitasoerosta olisi tällöin 38 db* 32 db MERTUULENTE 30 db 30 db 30 db 30 db d) n puoli pohjoiskoillisesta, itäjulkisivut *73 db - 35 db (päiväajan ohjearvo sisätiloissa) = 38 db, tarvittaessa pyöristys seuraavaan Espoossa annettavaan arvoon ( ) *66 db - 35 db (päiväajan ohjearvo sisätiloissa) = 31 db josta pyöristys seuraavaan Espoossa annettavaan arvoon 32 db ( ) Niittykallio, asemakaavan muutos Meluselvitys Liite 5 Tieliikenteen päiväajan klo 7-22 keskiäänitaso (LAeq) julkisivuilla Suunniteltu maankäyttö, vuoden 2040 ennustetilanne, Piispansillan itärampit toteutettu Ei uusia meluesteitä suunnittelukohdetta varten Tavallisella parvekelasituksella (dl n. 10 db) varustettuja parvekkeita voidaan sijoittaa julkisivuille, joihin kohdistuva päivämelu ei ylitä 65 db, eli vaaleanoransseihin kohtiin saakka. 38 db ääneneristävyysvaatimus lisää rakentamiskustannuksia merkittävästi joten tällaiset kohdat on pyritty rajaamaan mahdollisimman tarkasti. aadittu ääneneristävyys db Julkisivu db 73 < 72 < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= 60 <= KAJ Yömelu on tällä alueella noin 9 db alhaisempi kuin päivämelu. Sisätilojen ohjearvo asuintaloissa (sama uusilla ja vanhoilla alueilla) on yöllä vain 5 db alhaisempi kuin päivällä (35 db) joten päivämelu on julkisivujen osalta määräävässä asemassa.
