1 Panospuhdistamoiden toiminta ja huolto Jyrki Löppönen Kangasala

2 Uponor-panospuhdistamo tuoteperhe *) Upoclean Uponor-panospuhdistamo 7 yhden perheen ratkaisu, myös vapaa-ajan asunnoille, joissa on ympärivuotista käyttöä Uponor-panospuhdistamo 10 kahden perheen ratkaisu Uponor-panospuhdistamo 15 kolmen perheen ratkaisu Uponor-panospuhdistamo maitohuoneen vesille ratkaisu maitohuonevesien käsittelyyn joko erikseen tai yhdessä tilan asumajäteveden kanssa Page 2 2

ratkaisu Uponor-panospuhdistamo 15 kolmen perheen ratkaisu Uponor-panospuhdistamo maitohuoneen

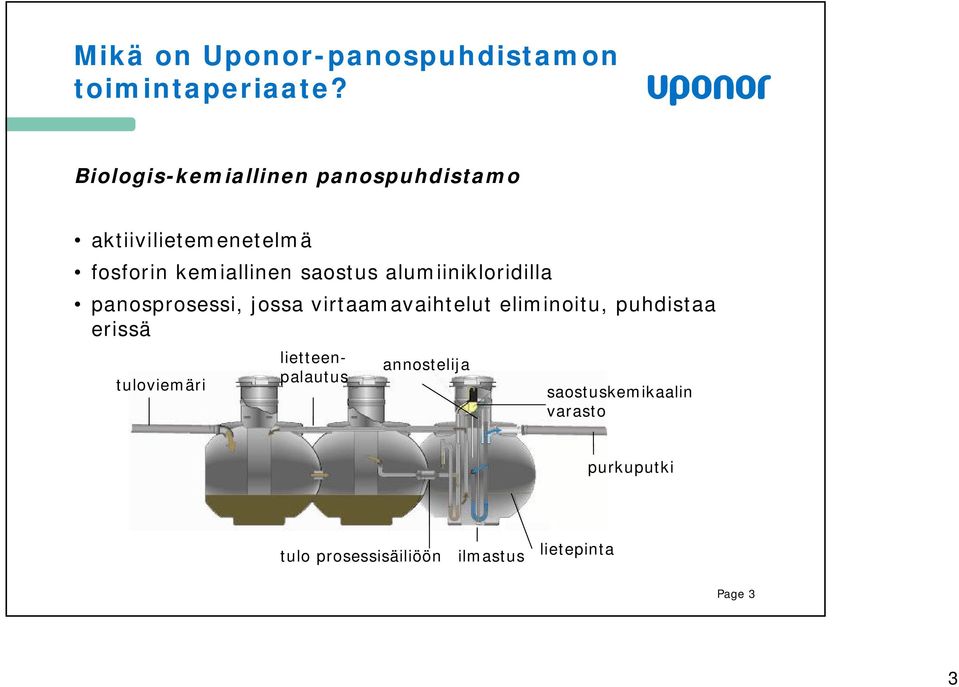

3 Mikä on Uponor-panospuhdistamon toimintaperiaate? Biologis-kemiallinen panospuhdistamo aktiivilietemenetelmä fosforin kemiallinen saostus alumiinikloridilla panosprosessi, jossa virtaamavaihtelut eliminoitu, puhdistaa erissä tuloviemäri lietteenpalautus annostelija saostuskemikaalin varasto purkuputki tulo prosessisäiliöön ilmastus lietepinta Page 3 3

alumiinikloridilla panosprosessi, jossa virtaamavaihtelut eliminoitu, puhdistaa erissä

4 Uponor-panospuhdistamon ohjauskeskus Kaikki Uponor-panospuhdistamon tekniset osat on ohjauskeskuksessa kuivissa olosuhteissa Komponentit päävirtakytkin ohjauslogiikka, Mitsubishi panoslaskuri venttiilipaketti puhallin, 50 W, 80 W ja 120 W paineanturit pinnan mittaukseen, 3 kpl pistorasia merkkivalo, vihreä ledi Page 4 4

ohjauslogiikka, Mitsubishi panoslaskuri venttiilipaketti puhallin, 50 W, 80 W ja

5 Panospuhdistamon toimintaperiaate 1. Täyttö 2. Ilmastus 3. Kemikaaliannostus ja sekoitus O 2 O 2 O 2 6. Tyhjennys 4. Laskeutus 5. Lietteenpoisto Page 5 5

6 Uponor-panospuhdistamo Turvallinen valinta Toimintavarmin Pumppaustekniikka ei mekaanisia- eikä sähkökomponentteja säiliön sisällä Vakioidut olosuhteet; panoksen koko, kemikaalin määrä, lietteen määrä Loma- ja ylläpitoautomatiikka Helppokäyttöisin Ei tarvitse vaihtaa esim. suodattimia Ei tarvitse lietemäärän mittausta Eikä tarvitse käsitellä lietettä Helppo suunnitella ja asentaa Täysin tehdasvalmis puhdistamo- ei kohdekohtaista säätötarvetta Pieni tilan tarve, matala Uponor on luotettava valmistaja Uponorilla pitkä ja laaja kokemus hajaasutuksen jäteveden käsittelystä ja maan kattava huolto Page 6 6

suodattimia Ei tarvitse lietemäärän mittausta Eikä tarvitse käsitellä lietettä Helppo suunnitella ja asentaa Täysin tehdasvalmis puhdistamo- ei

7 Eri mallit: Uponor-panospuhdistamo 7 Page 7 7

8 Uponor-panospuhdistamo 10 Page 8 8

9 Uponor-panospuhdistamo 15 Page 9 9

10 Uponor-panospuhdistamo maitohuoneen vesille Page 10 10

11 Panospuhdistamon huolto 11

12 Miksi puhdistamoita pitää huoltaa? Puhdistamon toimivuuden ja pitkäikäisyyden takaaminen Puhdistamon toimintaongelmien poistaminen ja laitteen korjaaminen Taataan, että saavutetaan asetuksen vaatimukset Kaikki jv-järjestelmät niin maapuhdistamot kuin laitepuhdistamotkin vaativat huoltoa Laitepuhdistamossa ongelma on jopa helpompi havaita Puhdistamoiden suunnittelulla voidaan vaikuttaa helppokäyttöisyyteen ja toimivuuteen Page 12 12

korjaaminen Taataan, että saavutetaan asetuksen vaatimukset Kaikki jv-järjestelmät niin maapuhdistamot kuin

13 Uponor-panospuhdistamon huolto Ylläpito ja korjaushuollot Huolto jaetaan ylläpitoon korjaushuoltoihin Ylläpito ylläpidolla tarkoitetaan puhdistamon toiminnan kannalta välttämättömiä huoltotoimia Uponor-panospuhdistamon ylläpidosta vastaa kiinteistön omistaja ylläpidosta tulee pitää käyttöpäiväkirjaa Page 13 13

toiminnan kannalta välttämättömiä huoltotoimia Uponor-panospuhdistamon

14 Uponor-panospuhdistamon huolto Ylläpito 1. Saostussäiliöosion tyhjennyttäminen yleensä kaksi kertaa vuodessa, vähäinen käyttö kerran vuodessa prosessisäiliötä ei tyhjennetä kannatta tehdä tyhjennyshuoltosopimus 2. Saostuskemikaalin lisääminen tarvittaessa, yleensä n. 2-6 kuukauden välein ohjauskeskuksen ulkopuolella on merkkivalo, joka ilmaisee milloin kemikaalia tulee lisätä jos kemikaali lopussa, fosforinpoistoteho heikkenee, muuten toimii roskien tai sakan poistaminen kemikaaliastiasta jos tarpeen Page 14 14

tyhjennetä kannatta tehdä tyhjennyshuoltosopimus 2. Saostuskemikaalin lisääminen tarvittaessa, yleensä n.

15 Uponor-panospuhdistamon huolto Ylläpito 3. Puhdistamon yleinen tarkkailu merkkivalon palaminen panosten muodostuminen kemikaalin kuluminen lähtevän veden laatu esim. näkö ja haju Huoltokustannukset (4 henkilön perhe) kemikaali, kulutus n l/vuosi, /vuosi tyhjennykset n. 100 /kerta sähkö 35 /vuosi Page 15 15

kemikaalin kuluminen lähtevän veden laatu esim.

16 Uponor-panospuhdistamon huolto Korjaushuollot Korjaushuollolla tarkoitetaan laitteen rikkoutumisesta johtuvia korjaustoimenpiteitä Jos ongelmia, miten toimitaan: asiakas ottaa ITSE yhteyttä Uponoriin tai huoltoliikkeeseen tai tilanne havaitaan tyhjennys- tai perushuoltokäynnillä Tärkeä rooli Selvitetään tilanne ja tausta mahdollisimman tarkkaan asiakkaan tilannekuvaus, asiakkaan ilmoitus yleensä merkkivalo ei pala vaatii täsmentävät kysymykset Korjaushuoltaja hoitaa puhdistamon kuntoon Page 16 16

havaitaan tyhjennys- tai perushuoltokäynnillä Tärkeä rooli Selvitetään tilanne ja tausta mahdollisimman tarkkaan asiakkaan

17 Uponor-panospuhdistamon huolto Korjaushuollot Toimintaongelma voi olla seuraus kuljetuksesta ohjauskeskuksen kolhiminen purun tai lastauksen aikana tai kaatuminen asennuksesta / suunnittelusta purkupaikka ei toimi, aiheuttaa ylitäyttötilan puutteellinen ylijännitesuojaus=> ukkosen rikkoma logiikka, vakuutus vääränlaisesta käytöstä johtuva hygieniatuotteen aiheuttama tukos jne. rikkoutunut osa kuluminen / käyttö Page 17 17

purkupaikka ei toimi, aiheuttaa ylitäyttötilan puutteellinen ylijännitesuojaus=> ukkosen rikkoma logiikka,

18 Uponor-panospuhdistamo saostuskemikaali Kemikaalin valinnalla voi vaikuttaa toimivuuteen Uponor-saostuskemikaali on laadukas alumiinikloridia sisältää runsaasti haaroittuneita polymeerejä = > erinomainen saostus nestemäinen, kestää pakkasta hetkellisesti jopa 30 C kanisterikoko 15 l toimii laajalla ph alueella Käytettävä vain kyseistä kemikaalia, eikä missään tapauksessa eri kemikaaleja sekaisin Kemikaalimäärä 50 ml+/-5ml, annostuksia eri määrä malleissa Page 18 18

pakkasta hetkellisesti jopa 30 C kanisterikoko 15 l toimii laajalla ph alueella Käytettävä vain kyseistä kemikaalia,

19 KIITOS! 19
