NIBE F1355. A +++ Järjestelmä tehokkuusluokka lämmityskäytössä. Invertteriohjattu maalämpöpumppu suurempiin kiinteistöihin.

Transkriptio

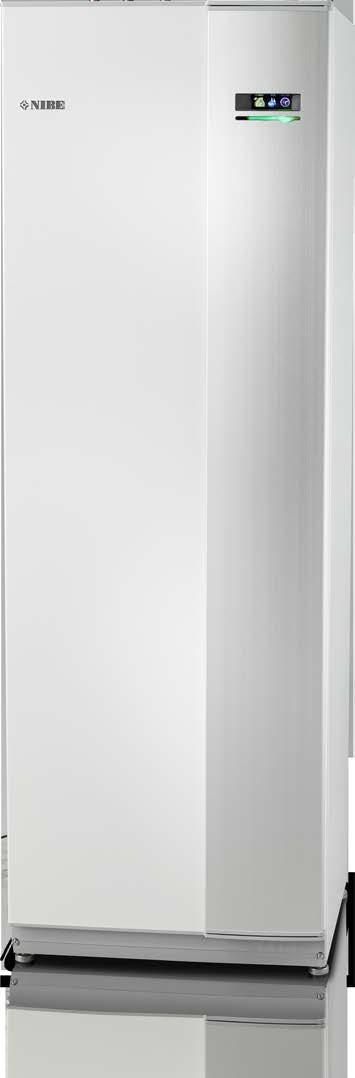

1 NIBE F1355 Maalämpöpumppu Invertteriohjattu maalämpöpumppu suurempiin kiinteistöihin Optimaalinen vuosilämpökerroin ja mahdollisimman pienet käyttökustannukset invertteriohjattujen kompressorien ansiosta. Lämpöpumpun tehovaihtoehdot ovat CO 2 -ekvivalentti kylmäainemäärä alle 5 tonnia jäähdytysyksikköä/konetta kohti. 5,35:n vuosilämpökeroin (SCOP) lämpötilassa /35 C, kylmä ilmasto. Kaksi scroll-kompressoria pystyy tuottamaan jopa 65 C lämpötilan lämmitysjärjestelmään. Kahden kompressorin ansiosta saavutetaan parempi tehonsäätö, pidemmät käyttövälit, pienempi kuluminen ja suurempi toimintavarmuus. Erilliset jäähdytysmoduulit kompressoreille ja kylmäaineille parantavat huollon turvallisuutta ja alentavat äänitasoa. Mahdollisuus tuottaa lämmitysvettä ja käyttövettä samaan aikaan. NIBE Uplinkin avulla voidaan ohjata kiinteistön lämmitystä ja jäähdytystä mistä ja milloin tahansa. Selkeällä värinäyttö Energiamittaus kahdella pulssimittaritulolla. Valmius (lisävarusteella): allaslämmitys uima-allasta ja poreallasta varten. Jopa kahdeksan lämmitysjärjestelmän ohjaus. NIBE F1355 on täydellinen lämpöpumppu suurempien kiinteistöjen, kuten kerrostalojen, kirkkojen ja teollisuuskiinteistöjen lämmitykseen. A +++ Järjestelmä tehokkuusluokka lämmityskäytössä.

2 Näin se toimii NIBE F1355 Asennusperiaate Kallio F1355 kerää talteen osan kallioon varastoituneesta aurinkoenergiasta kallioon porattuun reikään asennetun keräimen avulla. Lämmönkeruuneste lämpöpumppuun Suojaputki Lämmönkeruuneste lämpöpumpusta Pohjavesitaso Aktiivinen poraussyvyys (veden taso kalliossa) Maaperä F1355 kerää talteen osan maaperään sitoutuneesta lämpöenergiasta maahan upotetun keräimen avulla. Järvi F1355 Lämpöpumppu kerää talteen osan veteen sitoutuneesta lämpöenergiasta pohjaan ankkuroidun keräimen avulla. Ilmanvaihdon lämmöntalteenotto F1355 kerää talteen lämpöenergiaa poistoilmasta. 2 NIBE F1355

3 R R Rakenne F1355 on asennettu tukevaan runkoon, joka on varustettu paksuilla teräslevyillä ja tehokkaalla äänieristyksellä parasta käyttömukavuutta ajatellen. Kaikki levyt on helppo irrottaa asennusta ja huoltoa varten. Toimintaperiaate F1355 koostuu kahdesta lämpöpumppumoduulista, kiertovesipumpuista sekä ohjausyksiköstä sekä mahdollisesta lisälämmön lähteestä. F1355 liitetään lämmönkeruu- ja lämpöjohtopiiriin. Lämpöpumpun höyrystimessä lämmönkeruuneste (pakkasenkestävä neste, esim. veden ja etanolin seos) luovuttaa energiansa kylmäaineeseen, joka höyrystyy ja puristetaan sitten kompressorissa. Lämmennyt kylmäaine johdetaan lauhduttimeen, jossa sen energia siirtyy lämmityspiiriin ja tarvittaessa lämminvesivaraajaan. Jos tarvitaan enemmän lämpöä/käyttövettä kuin kompressorit pystyvät tuottamaan, lämpöpumppu voi kytkeä ulkoisen lisälämmön päälle. Hyvä tietää NIBE F1355 Kuljetus ja säilytys F1355 on kuljetettava ja sitä on säilytettävä pystyasennossa ja kuivassa. Sisään tuontia varten F1355:a voidaan kuitenkin varoen kallistaa taaksepäin 45. MUISTA! Tuote voi olla takapainoinen. Jos jäähdytysmoduulit vedetään ulos ja kuljetetaan pystyasennossa, F1355 voidaan siirtää vaaka-asennossa selkäpuoli alaspäin. Ulkopellit kannattaa irrottaa sisääntuonnin ajaksi, jos tilaa on vähän. EP15 Jäähdytysmoduulien ulosvetäminen Kuljetuksen ja huollon helpottamiseksi lämpöpumppu voidaan jakaa osiin vetämällä jäähdytysmoduuli ulos kaapista. Ohjeet löytyvät käyttöohjeen huoltoluvusta. EP15-XL6 EP15-XL1 EP15-XL7 EP15-XL2 EP14 EP14-XL6 EP14-XL1 EP14-XL7 EP14-XL2 EP14 EP15 XL1 XL2 XL6 XL7 Jäähdytysmoduuli Jäähdytysmoduuli Liitäntä, lämpöjohto meno Liitäntä, lämpöjohto paluu Liitäntä, lämmönkeruu tulo Liitäntä, lämmönkeruu meno NIBE F1355 3

4 Asennus ja sijoituspaikka Aseta F1355 tukevalle alustalle, joka kestää lämpöpumpun painon. Mukana toimitetut komponentit Sarjoissa voi olla paikallisia eroja. Lisätietoa on kyseisen laitteen käyttöohjeessa. Koska F1355:sta valuu vettä, lämpöpumpun sijoitustilassa pitää olla lattiakaivo. Aseta selkäpuoli ulkoseinää vasten melulle herkissä huoneissa meluhaittojen poistamiseksi. Ellei tämä ole mahdollista, tulee välttää makuuhuoneiden ja muiden melulle herkkien huoneiden vastaisia seiniä. Ulkolämpötila-anturi Eristysteippi Lämpötila-anturi Sijainnista riippumatta on äänille herkän tilan seinä äänieristettävä. Putket on vedettävä ilman sinkilöitä makuu-/olohuoneen puoleista sisäseinää vasten. Asennustila Varoventtiili,3 MPa (3 bar) O-renkaat Virrantunnistin Jätä laitteen eteen 8 mm vapaata tilaa. Sivupeltien avaamista varten tarvitaan n. 5 mm vapaata tilaa kummallakin puolella (katso kuva). Peltejä ei kuitenkaan tarvitse irrottaa huollon yhteydessä, vaan kaikki F1355:n huoltotoimenpiteet voidaan suorittaa edestäpäin. Jätä vapaata tilaa lämpöpumpun ja seinän väliin (sekä mahdollisten syöttökaapelien ja putkien) mahdollisten värinöiden siirtymisen välttämiseksi. Anturiputket Putkieriste Nippuside * (5) (5) * Takaiskuventtiilit 4 kpl G2, sisäkierre Suodatinpalloventtiili 4 kpl G1 1/4 (sisäkierre) Alumiiniteippi 8 Lämmönjohtotahna Normaaliasennuksessa vaaditaan 3 4 mm (valittavalla puolella) liitäntävarusteille, esim. tasoastia, venttiilit ja sähkölaitteet. Sijoitus Varuste-erä on paketissa lämpöpumpun päällä. 4 NIBE F1355

5 Asennus Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Putkiasennus Putkiasennukset on tehtävä voimassa olevien asetusten ja määräysten mukaisesti. F1355 -lämpöpumpun suurin sallittu paluulämpötila on n. 58 C ja suurin sallittu menolämpötila 65 C. F1355:a ei ole varustettu sulkuventtiileillä, vaan ne on asennettava huollon helpottamiseksi. Putkiasennukset (lämmönkeruu) P Avoimeen pohjavesijärjestelmään liitettäessä höyrystimen likaantumis- ja jäätymisvaaran vuoksi väliin on asennettava pakkassuojattu piiri. Tämä vaatii ylimääräisen lämmönvaihtimen. Paisuntasäiliö Lämmönkeruupiiri on varustettava paisuntasäiliöllä. Paineista lämmönkeruupiiri vähintään,5 MPa (,5 bar) paineeseen. Paisuntasäiliö tulee mitoittaa kaavion mukaan käyntihäiriöiden välttämiseksi. Käyrästön lämpötila-alue on -1 C...+2 C esipaineella,5 MPa (,5 bar) ja varoventtiilin avautumispaine on,3 MPa (3, bar). Etanoli, 28% (tilavuusprosenttia) Kun jäätymisenestoaineena käytetään etanolia (28 til-%), paisuntasäiliö tulee mitoittaa seuraavan käyrästön mukaan. Tilavuus paisuntasäiliö (l) Lämmönkeruuliuoksen kokonaismäärä järjestelmässä (l) Putket liitetään lämpöpumpun taakse. Eristä huoneiston kaikki lämmönkeruuputket veden tiivistymisen välttämiseksi. HUOM! Paisuntasäiliöstä saattaa tippua tiivistynyttä vettä. Sijoita se siksi niin, ettei muu laitteisto vahingoitu. MUISTA! Asenna tarvittaessa ilmausventtiilit lämmönkeruujärjestelmään. Merkitse lämmönkeruupiiriin käytetyn jäätymisenestoaineen nimi. Asenna mukana toimitettu varoventtiili paisuntasäiliön luo kuvan mukaan. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen estämiseksi, eikä se saa päästä jäätymään. Etyleeniglykoli, 4% (tilavuusprosenttia) Kun jäätymisenestoaineena käytetään etyleeniglykolia (4 til- %), paisuntasäiliö tulee mitoittaa seuraavan käyrästön mukaan. Tilavuus paisuntasäiliö (l) Lämmönkeruuliuoksen kokonaismäärä järjestelmässä (l) Asenna sulkuventtiilit mahdollisimman lähelle lämpöpumppua, jotta virtaus yksittäisiin jäähdytysmoduuleihin voidaan katkaista. Lämpöpumpun ja suodatinpalloventtiilin väliin on asennettava lisää varoventtiilejä (periaatekaavion mukaan). Asenna mukana toimitetut suodatinpalloventtiilit tuloputkeen. Asenna mukana toimitetut takaiskuventtiilit menoputkeen. NIBE F1355 5

6 Putkiasennukset (lämmitysvesi) Lämmitysjärjestelmän kytkeminen Lämmitysjärjestelmä, joka säätelee sisälämpötilaa F1355:n ohjausjärjestelmän ja esim. pattereiden, lattialämmityksen/jäähdytyksen, puhallinkonvektoreiden jne. avulla. Putket liitetään lämpöpumpun taakse. Asenna turvalaitteet ja sulkuventtiilit (asenna mahdollisimman lähelle F1355, jotta virtaus yksittäisiin jäähdytysmoduuleihin voidaan katkaista). Asenna mukana toimitetut suodatinpalloventtiilit tuloputkeen. Varoventtiilin avautumispaineen on oltava maks.,6 MPa (6, bar) ja se asennetaan lämmitysjärjestelmän paluuputkeen. Varoventtiilin poistovesiputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Liitäntä termostaateilla varustettuun järjestelmään edellyttää, että kaikkiin pattereihin (silmukoihin) asennetaan ohitusventtiili tai että poistetaan muutama termostaatti tarpeeksi tehokkaan virtauksen takaamiseksi. Asenna mukana toimitetut takaiskuventtiilit menoputkeen. MUISTA! Asenna tarvittaessa ilmausventtiilit lämmitysjärjestelmään. MUISTA! F1355 on rakennettu niin, että lämpöä voidaan tuottaa yhdellä tai kahdella jäähdytysmoduulilla. Tämä edellyttää kuitenkin erilaisia putki- ja sähköasennuksia. Putkiasennukset (lämminvesivaraaja) Mahdollinen lämminvesivaraaja on varustettava tarvittavilla venttiileillä. Järjestelmässä pitää olla sekoitusventtiili, jos asetuksia muutetaan niin, että lämpötila voi ylittää 6 C. Varoventtiilin avautumispaineen on oltava maks. 1, MPa (1, bar) ja se asennetaan tulevaan kylmävesiputkeen. Varoventtiilin ylivuotoputki tulee vetää laskevana koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. MUISTA! Lämpöpumppu on rakennettu niin, että käyttövettä voidaan lämmittää yhdellä tai useammalla jäähdytysmoduulilla. Tämä edellyttää kuitenkin erilaisia putki- ja sähköasennuksia. Tavallisesti käyttövesi tuotetaan jäähdytysmoduulilla EP14. MUISTA! Varmista, että tuleva vesi on puhdasta. Omaa kaivoa käytettäessä järjestelmään on ehkä asennettava vedensuodatin. Lisätietoja saat osoitteesta 6 NIBE F1355

7 Liitäntävaihtoehdot F1355 on varustettu edistyksellisellä ohjauksella ja sovitettavissa useisiin erilaisiin järjestelmäratkaisuihin. F1355 voidaan yhdistää käyttöveden lataukseen, lisälämmönlähteeseen, LTO-laitteeseen, jäähdytykseen jne. Alla olevassa esimerkissä on F1355 yhdessä käyttövesilatauksen ja askelohjatun lisälämmönlähteen kanssa. NIBE jälleenmyyjäsi voi kertoa kuinka kokoat oman järjestelmän. -EB1 -EB1 -FL1 -QM42 -EB1-BT25 -EB1-GP1 -QM43 -RN11 -RM21 -EB1-BT71 -EB1-BT1 -BP6 -QM21 P -FL3 -CM3 -QM33 -XL27 -XL28 -QM34 -QZ3 -QM52 -FL11 -RM11 -EB1 -EP15 -FL13 -RM13 -QM57 -QZ5 -CP1 -EB1-BT7 -EB1 -QZ2 -EP14 -RM12 -QM55 -EB1-QN1 -EB1-BT6 -EP12 -QM5 -RM1 -FL1 -FL12 -QZ4 -FL2 -CM1 Keräimen ohjearvot Tyyppi 28 Maalämpö, suositeltu keruuputkiston pituus (m) 3x45-4x45 Käytettäessä PEM-letkuja 4x2,4 PN 6,3. Maalämpö, suositeltu aktiivinen poraussyvyys (m) 3x15-5x2 Nämä ovat karkeita esimerkkiarvoja. Asennukset yhteydessä pitää tehdä tarkat laskelmat paikallisten olosuhteiden mukaan. MUISTA! Keruuputkiston pituus vaihtelee kallion/maaperän olosuhteiden, ilmastoalueen ja lämmitysjärjestelmän (patteri- tai lattialämmitys) mukaan. Keräimen yhden silmukan pituus saa olla korkeintaan 5 m. Putkistot kytketään aina rinnakkain ja siten, että kunkin piirin virtausta on mahdollista säätää. Pintamaaputkiston asennussyvyys määritetään paikallisten olosuhteiden mukaan ja putkien välin on oltava vähintään 1,5 metriä. Jos lämpökaivoja on useita, aukkojen väli määritetään paikallisten olosuhteiden mukaan. Varmista, että keruuputkisto nousee jatkuvasti lämpöpumppua kohti ilmataskujen välttämiseksi. Jos tämä ei ole mahdollista, korkeisiin kohtiin on järjestettävä ilmausmahdollisuus. Koska lämmönkeruujärjestelmän lämpötila voi laskea alle C, se pitää suojata jäätymiseltä -15 C saakka. Tilavuuslaskennan ohjearvona käytetään 1 litra valmista lämmönkeruuseosta putkimetriä kohti (koskee PEM-letkua 4x2,4 PN 6,3). NIBE F1355 7

8 Toiminnot Ohjaus, yleistä Sisälämpötila on riippuvainen monista eri seikoista. Lämpimänä vuodenaikana riittää useimmiten auringon säteilemä lämpö sekä ihmisten ja eri laitteiden luovuttama lämpö talon pitämiseksi lämpimänä. Kun ilma kylmenee, lämmitysjärjestelmä on käynnistettävä. Mitä kylmempää ulkona on, sitä lämpimämpiä pattereiden/lattiasilmukoiden on oltava. Lämpöpumpun toiminnan säätöä varten siinä on sisäänrakennetut lämmönkeruuliuoksen (keräin) meno- ja paluulämpötilan anturit. Lämmönkeruuaineen menolämpötilalle voidaan asettaa haluttaessa minimiarvo (esimerkiksi pohjavesijärjestelmässä). Lämmöntuotantoa ohjataan tavallisesti vaihtelevan lauhdutuksen periaatteella, mikä tarkoittaa, että tietyssä ulkolämpötilassa lämmitykseen tarvittava lämpö tuotetaan ulkolämpötilaja menolämpötila-anturista kerättyjen arvojen perusteella. Myös huonelämpötila-anturia voidaan käyttää huonelämpötilan vaihtelujen kompensointiin. F1355 voidaan liittää ulkoiseen yksikköön, jossa on oma lämpöautomatiikka. Silloin F1355 lämpöpumppu tuottaa lämpöä kiinteään lämpötilaan asti ja lämpöautomatiikkaa ohjataan ulkoisen yksikön säätöautomatiikalla. Lämmöntuotanto Talon lämmitystä ohjaa lämpökäyrän valittu asetus. Säätöjen perusteella järjestelmä siirtää oikean lämpömäärän ulkolämpötilaan nähden. Lämpöpumpun menolämpötila vaihtelee halutun arvon molemmin puolin. Lämmöntuotanto tapahtuu yhdellä tai useammalla kompressorilla. Hälytyksien ilmaisu Hälytyksen yhteydessä tilamerkkivalo vilkkuu punaisena ja näytössä näytetään tarkat vikakohtaiset tiedot. Hälytyksen yhteydessä luodaan hälytysloki, johon tallennetaan useita lämpötiloja, aikoja ja lähtöjen tiloja. Lattiankuivaus F1355 :n ohjausyksikössä on sisäinen lattiankuivaustoiminto. Se mahdollistaa betonilaattojen hallitun kuivauksen. Käyttäjä voi joko luoda oman ohjelman tai käyttää esiohjelmoitua aikaja lämpötilakaaviota. Toiminnon aktivointi vaatii ulkoisen lisälämmönlähteen. Näyttö F1355 ohjataan selkeällä ja helppokäyttöisellä näytöllä. Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Näyttöyksikkö on varustettu USBportilla, jota voidaan käyttää ohjelmiston päivitykseen, rekisteröityjen tietojen tallentamiseen ja F1355. Käy osoitteessa ja napsauta välilehteä "ohjelmisto" uusimman ohjelmiston lataamiseksi. SISÄILMASTO LÄMPÖPUMPPU F1355 KÄYTTÖVESI INFO Lämpökäyrä F1355 -lämpöpumppuun on ohjelmoitu ei-lineaarisia lämpökäyriä. Voit myös luoda oman lämpökäyrän. Se on osittain lineaarinen käyrä useilla taitekohdilla. Taitekohdat ja niihin kuuluvat lämpötilat valitaan. Käyttöveden lämmitys Tämä toiminto vaatii lisävarusteen VST 11 tai VST 2. Jos lämminvesivaraaja on liitetty F1355:een käyttövesitarpeen ilmetessä, lämpöpumpun ohjaus priorisoi sen ja alkaa lämmittää käyttövettä optimaalisella teholla. Tässä tilassa toinen kompressori siirtää lämpöä lämmitysjärjestelmään. Käyttövesituotanto käynnistyy, kun käyttövesianturin arvo on laskenut asetettuun käynnistyslämpötilaan. Käyttöveden lämmitys pysähtyy, kun käyttövesianturin lämpötila on saavutettu. Tilapäistä käyttöveden suurta tarvetta varten on toiminto tilapäinen luksus, jonka avulla käyttöveden lämpötilaa voidaan korottaa toiminnolla kertakorotus tai jopa 12 tunnin ajaksi (valitaan valikoissa). Käyttö pelkällä lisälämmönlähteellä Ulkoiseen lisälämmönlähteeseen liitettyä F1355-lämpöpumppua voidaan käyttää pelkällä lisälämmönlähteellä käyttöveden ja lämmitysveden tuotantoon ennen keräimen asennuksen valmistumista. 8 NIBE F1355

9 NIBE Uplink Internetin ja NIBE Uplink:n avulla käyttäjä saa nopeasti yleiskuvan laitteiston tilasta ja asunnon lämpötiloista. Käyttäjä saa selkeän ja hyvän pohjan, jonka avulla voidaan seurata ja ohjata lämmitystä ja käyttövedentuotantoa. Toimintahäiriöiden yhteydessä käyttäjä saa sähköpostitse hälytyksen, jonka pohjalta voidaan nopeasti ryhtyä tarvittaviin toimenpiteisiin. NIBE Uplink mahdollistaa lisäksi asunnon sisälämpötilan säätämisen etäyhteydellä. Palvelutarjonta NIBE Uplink tarjoaa käyttäjille erilaisia palvelutasoja. Ilmainen perustaso ja premium-taso, jossa he voivat valita erilaisia laajennettuja palveluja kiinteää vuosimaksua vastaan (maksu vaihtelee valituista toiminnoista riippuen). NIBE Uplink on saatavana myös sovelluksena App Storesta ja Google Playstä. Laitteistolle ja oheislaitteille asetettavat vaatimukset Jotta NIBE Uplink toimisi laitteiston kanssa, tarvitaan seuraavat: Verkkokaapeli Cat.5e UTP (suora, uros-uros), kaapeliverkkoyhteys. Internet-liittymä (laajakaista). Verkkoselain, joka tukee JavaScriptiä. Internet Exploreria käytettäessä sen pitää olla versio 7 tai uudempi. Katso JavaScriptn aktivointiohjeet selaimesi ohjeesta. Lisätietoa löydät osoitteesta Laajennetut toiminnot Lisätietoja F1355:n toiminnoista on osoitteessa Allas Jopa kaksi erilaista allasjärjestelmää voidaan liittää F1355-lämpöpumppuun ja ohjata erikseen: tämä vaatii kuitenkin kaksi POOL 4 -lisävarustetta. Allaslämmityksen aikana lämmitysvettä kierrätetään lämpöpumpun ja allasvaihtimen välillä lämpöpumpun sisäisillä kiertovesipumpuilla. Lisälämmitysjärjestelmä Enintään 7 lämmityksen alajakopiiriä voidaan kytkeä F1355:een. Ne voidaan konfiguroida lämmityskäyttöön tai jäähdytyskäyttöön. Tämä toiminto vaatii lisävarusteen ECS 4/ECS 41 tai AXC 5, jos tarvitaan suurempia erillisiä shunttiventtiilejä. Jäähdytys AXC 5 ACS 45 F1355 voi jakaa kylmän lämmitysjärjestelmään seuraavilla lisävarusteilla: HPAC 42/45 Aurinkolämpö SOLAR 42-lisävarusteen avulla F1355 voi käyttää aurinkolämpöä käyttöveden ja kiinteistön lämmittämiseen. NIBE Smart Price Adaption Smart Price Adaption ei ole saatavana kaikissa maissa. Lisätietoja saat lähimmältä NIBE-jälleenmyyjältä. Smart Price Adaption sovittaa lämpöpumpun kulutuksen siihen vuorokaudenaikaan, jolloin sähkön hinta on alimmillaan. Tämä tarjoaa suuria säästömahdollisuuksia edellyttäen, että sähköntoimittajan kanssa on solmittu aikasähkösopimus. Toiminto perustuu siihen, että seuraavan vuorokauden aikasähköhinnat haetaan NIBE Uplink:n kautta. Toiminnon käyttö edellyttää Internet-yhteyden sekä NIBE Uplink-tilin. NIBE F1355 9

10 Tekniset tiedot Pumppukapasiteettikäyrät, lämmönkeruupuoli Jotta lämmönkeruujärjestelmän virtaus olisi oikea, lämmönkeruupumpun nopeus pitää asettaa oikein. F1355:ssa on lämmönkeruupumppu, jota tavallisesti säädetään automaattisesti. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti lämmönkeruupumpun nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. F Käytettävissä oleva paine, kpa kiertovesipumppu 2 kiertovesipumppua 8% 1% 1% 4% 6% 4% 6% 8%,5 1, 1,5 2, 2,5 3, Sähköteho kiertopumppua kohden, W 4% 6% 1% 8% Virtaus, l/s,,2,4,6,8 1, 1,2 1,4 1,6 Virtaus, l/s Pumppukapasiteettikäyrä, lämpöjohtopuoli Jotta lämmitysjärjestelmän virtaus olisi oikea, kiertovesipumpun nopeus pitää asettaa oikein. F1355:ssa on kiertovesipumppu, jota tavallisesti säädetään automaattisesti. Automaattinen säätö tapahtuu, kun kompressori on käynnissä ja asettaa automaattisesti kiertovesipumpun käyttötilan mukaisen nopeuden, jotta meno- ja paluulämpötilojen välinen lämpötilaero on optimaalinen. F Käytettävissä oleva paine, kpa % 1% 1 8% 8% 4% 6% 4% 6%,,5 1, 1,5 2, 2,5 Sähköteho kiertopumppua kohden, W % 6% Virtaus, l/s 1% 8%,,2,4,6,8 1, 1,2 Virtaus, l/s 1 NIBE F1355

11 Mitat ja putkiliitännät 524 EP15-XL6 EP15-XL7 EP15-XL1 EP15-XL EP14-XL6 EP14-XL7 EP14-XL1 EP14-XL Liitäntä (XL1) Lämmitysvesi, meno (XL2) Lämmitysvesi, paluu (XL6) Lämmönkeruu sisään (XL7) Lämmönkeruu ulos sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 sisäkierre G1 1/2 ulkokierre G2 NIBE F

12 Tekniset tiedot Malli Nimellistehotiedot EN mukaan (5 Hz) /35 Antoteho (P H ) Sähköteho (P E ) COP /45 Antoteho (P H ) Sähköteho (P E ) COP 1/35 Antoteho (P H ) Sähköteho (P E ) COP 1/45 Antoteho (P H ) Sähköteho (P E ) COP Tehotiedot EN mukaan Pdesignh SCOP kylmä ilmasto, 35 C / 55 C SCOP väli-ilmasto, 35 C / 55 C Energiamerkintä, lauha ilmasto Tehokkuusluokka huonelämmitys 35 C / 55 C Järjestelmän tehokkuusluokka huonelämmitys 35 C / 55 C 1) Sähkötiedot Nimellisjännite Maks. käyttövirta, lämpöpumppu Maks. käyttövirta, kompressori EP14/EP15 Suositeltava varoke Käynnistysvirta A rms A rms A A rms F ,77 4,56 4,55 19,87 5,54 3,59 26,68 4,76 5,6 25,71 5,84 4,4 28 5,4 / 4,2 5, / 4, A++ / A++ A+++ / A+++ 4V 3N ~ 5Hz 22,1 9,5 / 8,5 Suurin sallittu impedanssi liitäntäpisteessa 2) ohmia - Kokonaisteho, LK-pumput W 6 36 Kokonaisteho, LJ-pumput Kotelointiluokka Kylmäainepiiri Kylmäaineen tyyppi Täytösmäärä EP14 / EP15 GWP kylmäaine CO 2 -ekvivalentti EP14 / EP15 Lämmönkeruupiiri Suurin järjestelmäpaine, lämmönkeruuliuos Nimellisvirtaus Suurin ulkoinen käytettävissä oleva paine nimellisvirtauksella Ilmavirta Pdesignh-lämmityskuormalla Ulkoinen käytettävissä oleva paine Pdesignh-lämmityskuormalla Min/maks. lämmönkeruuliuoksen tulolämpötila Min. lämmönkeruuliuoksen menolämpötila W kg tonnia MPa l/s kpa l/s kpa C C 25 27, IP 21 R47C 2,2 / 2, ,9 / 3,55,6 (6 bar) 1, ,55 8 diagrammi NIBE F1355

13 Malli Lämminvesipiiri Suurin järjestelmäpaine, lämmitysvesi Nimellisvirtaus Suurin ulkoinen käytettävissä oleva paine nimellisvirtauksella Ilmavirta Pdesignh-lämmityskuormalla Ulkoinen käytettävissä oleva paine Pdesignh-lämmityskuormalla Min/maks. KV-lämp Ääni Äänitehotaso (L W(A) ) EN 1212 mukaan /35 Äänenpainetaso (L PA ) lasketut arvot standardin EN ISO 1123 mukaan lämpötilassa /35 ja 1 m etäisyydellä Putkiliitännät Lämmönkeruuputken halk. CU-putki Lämmitysputken halk, CU-putki MPa l/s kpa l/s kpa C db(a) db(a) F ,6 (6 bar),48 75,65 7 diagrammi G5 (2" ulko) / G4 (1 1/2" sisä) G5 (2" ulko) / G4 (1 1/2" sisä) 1)Järjestelmän ilmoitettu teho ottaa huomioon tuotteen lämpötilasäätimen. 2)Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impendanssi on ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impendanssi on ilmoitettua korkeampi, tarkasta verkon omistajalta ennen laitteiston hankintaa. Muut F Kompressoriöljy Öljytyyppi POE Tilavuus EP14 / EP15 Mitat ja painot l 1,45 / 1,9 Leveys mm 6 Syvyys mm 62 Korkeus mm 1 8 Vaadittu vapaa korkeus 1) mm 1 95 Paino, lämpöpumppu kg 375 Paino, jäähdytysmoduuli EP14 / EP15 kg 125 / 13 Tuotenro 3x4V 1)Jalat irrotettuna korkeus on n. 193 mm Työalue, lämpöpumppu, kompressikäyttö Suurin kompressorilla tuotettava menolämpötila 65 C. Jäädytysmoduuli EP14 Lämpötila, C Köldbärare in, temperatur Keruunesteen tulolämpötila, C Menojohto Paluujohto Jäädytysmoduuli EP15 Lämpötila, C Keruunesteen tulolämpötila, C Menojohto Paluujohto NIBE F

14 Lisätarvikkeet Tiedonsiirtomoduuli MODBUS 4 Kaikkia lisävarusteita ei ole saatavana kaikilla markkina-alueilla. Lisätietoja lisävarusteista ja täydellisen lisävarusteluettelon löydät osoitteesta Aktiieinen/Passiivinen jäähdytys (4-putki) ACS 45 ACS 45 on lisävaruste, jonka avulla lämpöpumppu voi ohjata lämmön ja kylmän tuotantoa toisistaan riippumattomasti. MODBUS 4 mahdollistaa F1355:n ohjauksen ja valvonnan tietokoneella. Täyttöventtiilisarja KB 32 Venttiilisarja lämmönkeruunesteen täyttämiseksi keruuputkistoon. Sisältää epäpuhtauksilta suojaavan suodattimen ja eristeen. Huoneyksikkö RMU 4 Aktiivinen/Passiivinen jäähdytys (2-putki) HPAC 45 RMU 4 mahdollistaa lämpöpumpun ohjauksen ja valvonnan muualta kuin F1355:n sijoituspaikasta. Yhdistä F1355 ja HPAC 45 passiivista tai aktiivista jäähdytystä varten. Lisävarustekortti AXC 5 Tarkoitettu lämpöpumpulle, jonka teho on Lisätarvikekortti tarvitaan myös silloin, kun esim. pohjavesipumppu tai ulkoinen kiertovesipumppu liitetään F1355-lämpöpumppuun ja summahälytyksen ilmaisu on aktivoitu. Ulkoinen sähkövastus ELK Nämä lisätarvikkeet saattavat vaatia lisävarustekortin AXC 5 (porrasohjattu lisälämpö). ELK 15 15, 3 x 4 V ELK 42 42, 3 x 4 V ELK 26 26, 3 x 4 V ELK , 3 x 4 V Puskurisäiliö UKV UKV 2 UKV 3 UKV 5 Lisäshunttiryhmä ECS 4/ECS 41 Tätä lisävarustetta käytetään, kun F1355 asennetaan taloon, jossa on useita lämmitysjärjestelmiä, jotka edellyttävät eri menolämpötiloja. Lämminvesivaraaja Tietoa sopivista lämminvesivaraajista on osoitteessa Kosteusmittari HTS 4 Tällä lisävarusteella näytetään ja säädetään ilmankosteutta ja lämpötiloja sekä lämmitys- että jäähdytyskäytössä. Käyttövesiohjaus VST 11 Vaihtoventtiili, Cuputki Ø28 VST 2 Vaihtoventtiili, Cuputki Ø35 Apurele HR 1 (Suurin suositeltu teho, 17 ) (Suurin suositeltu teho, 4 ) Apurelettä HR 1 käytetään ulkoisten 1-3-vaihekuormien, kuten öljypolttimien, sähkövastusten ja pumppujen ohjaukseen. 14 NIBE F1355

15 NIBE F

16 Pidätämme oikeuden rakennemuutoksiin emmekä vastaa painovirheistä. PBD FI M12254 NIBE Energy Systems Box 14, SE Markaryd
