1 NIBE F1345 OPAS Tämä opas ei ole täydellinen asennusopas. Tarkempaa etoa löytyy NIBE lämpöpumppujen ja niiden lisävarusteiden asennusohjeista. F1345 OPAS

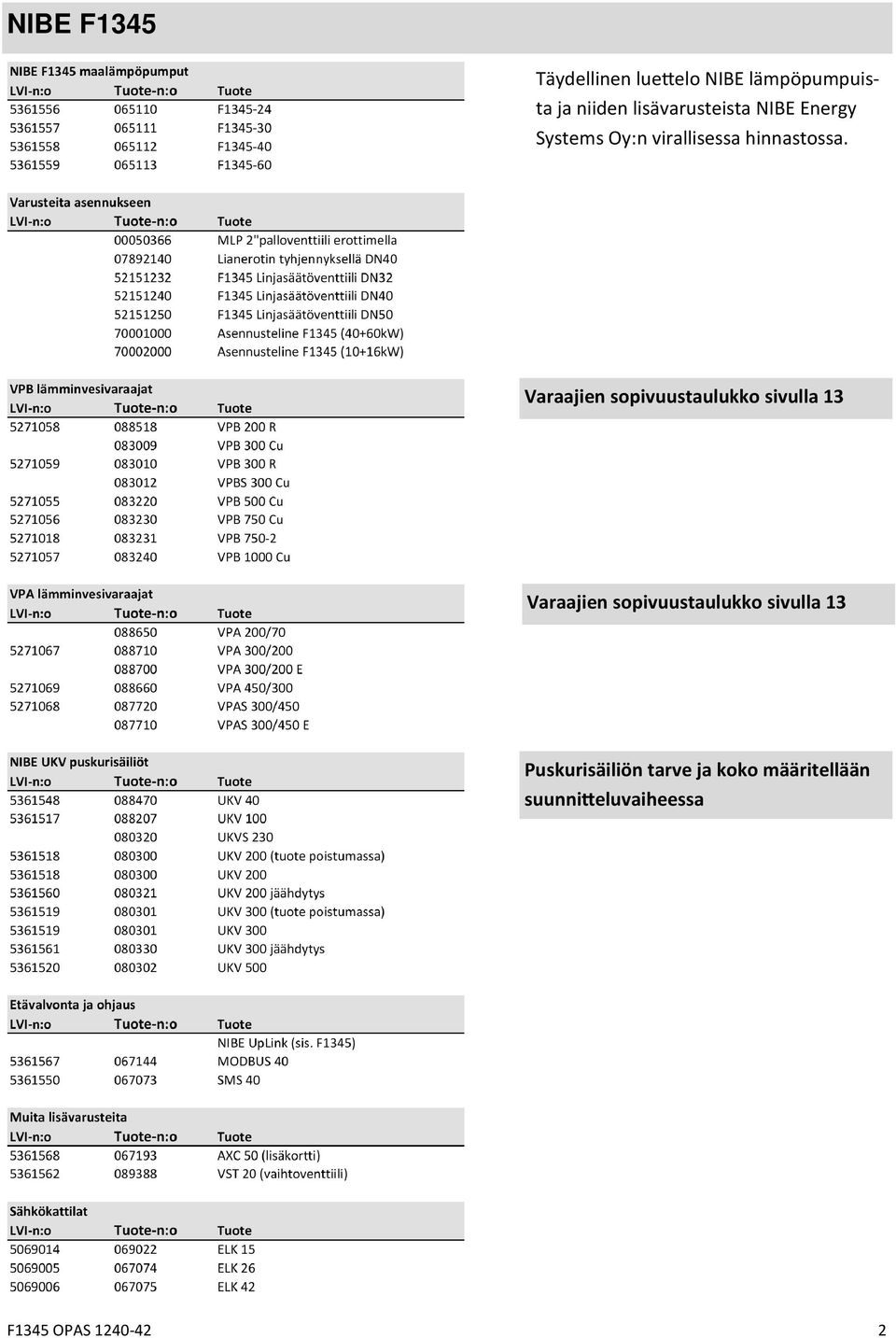

2 NIBE F1345 Täydellinen lue elo NIBE lämpöpumpuista ja niiden lisävarusteista NIBE Energy Systems Oy:n virallisessa hinnastossa. Varaajien sopivuustaulukko sivulla 13 Varaajien sopivuustaulukko sivulla 13 Puskurisäiliön tarve ja koko määritellään suunni eluvaiheessa F1345 OPAS

3 Yleisiä ohjeita suunnitteluun NIBE Energy Systems Oy avustaa suunni elussa toimi amalla kytkentäperiaatekuvan, jonka perusteella suunnitelmat voidaan laa a. Järjestelmän putkija sähköjohtokoot tulee aina suunnitella voimassa olevien määräysten mukaises. Saneerauskohteessa on syytä huomioida mm. seuraavia asioita rakennuksen sähköjärjestelmän yleinen kunto rakennuksen pääsulakkeiden koko lämmönjakojärjestelmän yleinen kunto lämmönjakojärjestelmän lämpö latasot käyte ävissä olevat lämmönlähteet Lämmönkeruujärjestelmän ja lämpöpumppujen mitoituksessa on syytä nouda aa NIBE:n ohjeistusta. Kompressorin toiminta-alueen kuvaaja on oppaan sivulla 5. Lämpimän käy öveden kierto tulee o aa huomioon keruuputkiston ja lämpöpumpun mitoituksessa. Saneerauskohteissa käy öveden kierrossa olevat kuivauspa erit tulisi aina poistaa. Yleiset ohjeet lämpökäyristä NIBE lämpöpumppujen tehdasasetukset soveltuvat pa erilämmitykseen. Lämpökäyrä asetetaan käy öönoton yhteydessä. Lämpökäyrä (Valikko 1.9.1) La alämmitykselle suositeltavat lämpökäyrät ovat 3 5 Pa erilämmitykselle suositeltavat lämpökäyrät ovat7 9 La alämmitysjärjestelmän suurin salli u lämpö la voi vaihdella, joten suurin salli u menolämpö la tulee aina tarkastaa la alämmitystoimi ajalta. NIBE F ja NIBE F keruupumppu asennetaan työmaalla koneen ulkopuolelle Lämpimän käy öveden varaajien mitoituksen nyrkkisääntönä voidaan käy ää l / asukas. NIBE Energy Systems Oy au aa valitsemaan kohteeseen parhaiten soveltuvat varaajat. Varaajien sopivuustaulukko on oppaan sivulla 6. Lämpöpumpun toiminnan kannalta tärkeitä asioita: lämmönkeruu- ja lämmönjakojärjestelmien virtauksien tulee olla rii ävät lämmönkeruu- ja lämmönjakojärjestelmät on tasapainote u Virtausten lämmönkeruussa ja jaossa pitää olla rii ävä (ks. Taulukko sivu 4) lämmönjakojärjestelmässä tulee olla sopiva määrä ve ä noin 20 l/lp kw (esim. F sopiva vesimäärä on siis 20 l * 60 = 1200 litraa) NIBE F ja NIBE F keruupumput asenne u tehtaalla F1345 OPAS

4 Lähtötiedot Kiinteistön nimi Osoite Pos numero Pos toimipaikka Yhteyshenkilö: Puhelin: Sähköpos : Urakoitsija Puhelinnumero Sähköpos Keruupiiri Poistoilmavirta Tuloilmavirta Pintamaa Lämpökaivo vesistö poistoilma m 3 /h m 3 /h Lämmite ävä pinta-ala, m 2 Lämmite ävä lavuus, m 3 Huoneistojen lukumäärä Asukkaiden lukumäärä Nykyinen lämmitys öljy maakaasu sähkö kaukolämpö Kulutus vuodessa Sähkönkulutus vuodessa kwh Lämmönjako pa erit vesikiertoinen la alämmitys puhallinpa erit Pääsulakekoko F1345 OPAS

5 F1345 käyttöönotto Esilämmitys F , F ja F kompressoreissa on esilämmitys päällä niin kauan että BT29 lämpötila on 10 astetta korkeampi kuin BP8 lämpötila. F esilämmitys voi kestää jopa 12 tuntia. Kompressorin esilämmitys kytkeytyy päälle kun lämpöpumpulle tulee virta. Asennetut lisävarusteet otetaan käyttöön valitsemalla etsi asennettuja lisävarusteita. Löydettyjen lisävarusteiden kohdalle ilmestyy vihreä väkänen. HUOM! Käyttövesitoiminto tulee ottaa käyttöön siirtämällä kohdistin kohtaan käyttövesituotanto ja painamalla OK. Aloitusoppaassa jokaiselle kompressorille asetellaan kytkennän mukaiset toiminnot. F1345 OPAS

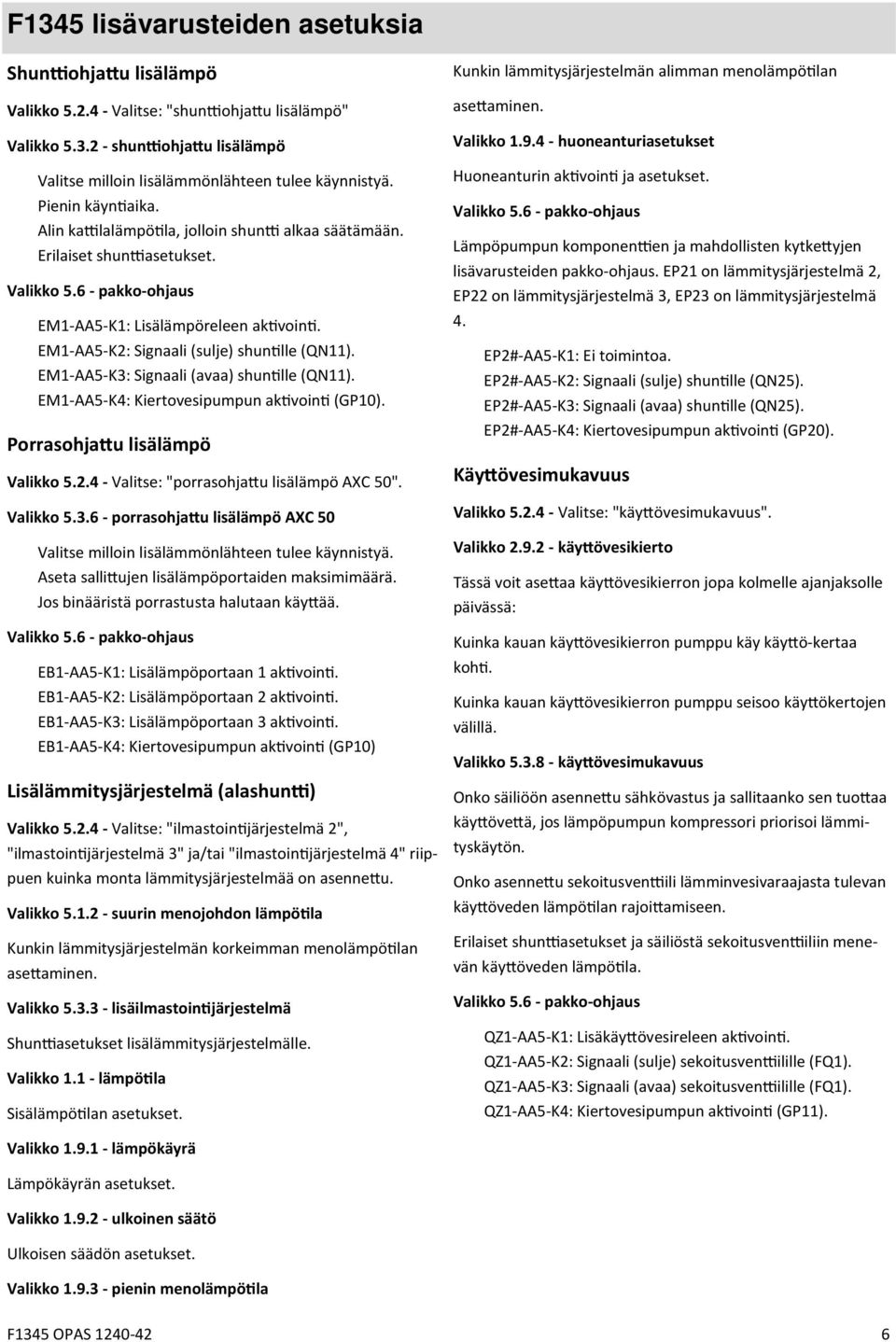

6 F1345 lisävarusteiden asetuksia Shun ohja u lisälämpö Valikko Valitse: "shun ohja u lisälämpö" Valikko shun ohja u lisälämpö Valitse milloin lisälämmönlähteen tulee käynnistyä. Pienin käyn aika. Alin ka lalämpö la, jolloin shun alkaa säätämään. Erilaiset shun asetukset. Valikko pakko-ohjaus EM1-AA5-K1: Lisälämpöreleen ak voin. EM1-AA5-K2: Signaali (sulje) shun lle (QN11). EM1-AA5-K3: Signaali (avaa) shun lle (QN11). EM1-AA5-K4: Kiertovesipumpun ak voin (GP10). Porrasohja u lisälämpö Valikko Valitse: "porrasohja u lisälämpö AXC 50". Valikko porrasohja u lisälämpö AXC 50 Valitse milloin lisälämmönlähteen tulee käynnistyä. Aseta salli ujen lisälämpöportaiden maksimimäärä. Jos binääristä porrastusta halutaan käy ää. Valikko pakko-ohjaus EB1-AA5-K1: Lisälämpöportaan 1 ak voin. EB1-AA5-K2: Lisälämpöportaan 2 ak voin. EB1-AA5-K3: Lisälämpöportaan 3 ak voin. EB1-AA5-K4: Kiertovesipumpun ak voin (GP10) Lisälämmitysjärjestelmä (alashun ) Valikko Valitse: "ilmastoin järjestelmä 2", "ilmastoin järjestelmä 3" ja/tai "ilmastoin järjestelmä 4" riippuen kuinka monta lämmitysjärjestelmää on asenne u. Valikko suurin menojohdon lämpö la Kunkin lämmitysjärjestelmän korkeimman menolämpö lan ase aminen. Valikko lisäilmastoin järjestelmä Shun asetukset lisälämmitysjärjestelmälle. Valikko lämpö la Sisälämpö lan asetukset. Kunkin lämmitysjärjestelmän alimman menolämpö lan ase aminen. Valikko huoneanturiasetukset Huoneanturin ak voin ja asetukset. Valikko pakko-ohjaus Lämpöpumpun komponen en ja mahdollisten kytke yjen lisävarusteiden pakko-ohjaus. EP21 on lämmitysjärjestelmä 2, EP22 on lämmitysjärjestelmä 3, EP23 on lämmitysjärjestelmä 4. EP2#-AA5-K1: Ei toimintoa. EP2#-AA5-K2: Signaali (sulje) shun lle (QN25). EP2#-AA5-K3: Signaali (avaa) shun lle (QN25). EP2#-AA5-K4: Kiertovesipumpun ak voin (GP20). Käy övesimukavuus Valikko Valitse: "käy övesimukavuus". Valikko käy övesikierto Tässä voit ase aa käy övesikierron jopa kolmelle ajanjaksolle päivässä: Kuinka kauan käy övesikierron pumppu käy käy ö-kertaa koh. Kuinka kauan käy övesikierron pumppu seisoo käy ökertojen välillä. Valikko käy övesimukavuus Onko säiliöön asenne u sähkövastus ja sallitaanko sen tuo aa käy öve ä, jos lämpöpumpun kompressori priorisoi lämmityskäytön. Onko asenne u sekoitusven ili lämminvesivaraajasta tulevan käy öveden lämpö lan rajoi amiseen. Erilaiset shun asetukset ja säiliöstä sekoitusven iliin menevän käy öveden lämpö la. Valikko pakko-ohjaus QZ1-AA5-K1: Lisäkäy övesireleen ak voin. QZ1-AA5-K2: Signaali (sulje) sekoitusven ilille (FQ1). QZ1-AA5-K3: Signaali (avaa) sekoitusven ilille (FQ1). QZ1-AA5-K4: Kiertovesipumpun ak voin (GP11). Valikko lämpökäyrä Lämpökäyrän asetukset. Valikko ulkoinen säätö Ulkoisen säädön asetukset. Valikko pienin menolämpö la F1345 OPAS

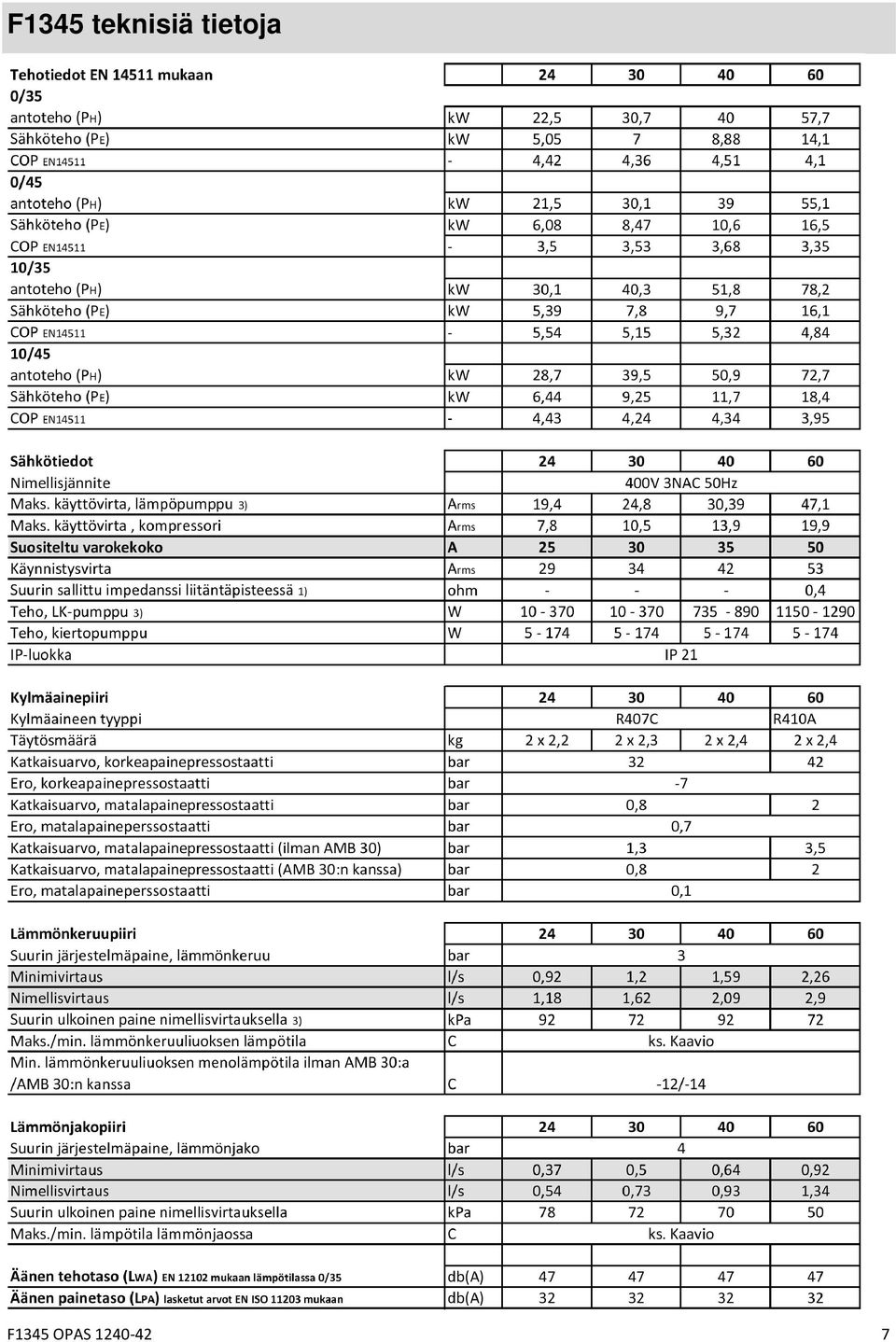

7 F1345 teknisiä tietoja F1345 OPAS

8 F1345 teknisiä tietoja Keruupiirin paisunta-as a Etanoli, 28% ( lavuusprosen a) Etyleeniglykoli, 40 % ( lavuusprosen a) Paisunta-as an lavuus (l) Paisunta-as an esipaine 0,5 bar Käyrästöt pätevät kun keruupiirin lämpö la on välillä 10 C +20 C Varoven ilin avautumispaine 3,0 bar Paisunta-as an lavuus (l) Liuoksen määrä keruupiirissä (l) Liuoksen määrä keruupiirissä (l) Pumppukäyrät keruupiiri NIBE F NIBE F Käyte ävissä oleva paine, kpa Käyte ävissä oleva paine, kpa 2 kiertopumppua 1 kiertopumppu 2 kiertopumppua 1 kiertopumppu Sähköteho per kiertopumppu, W Sähköteho per kiertopumppu, W F1345 OPAS

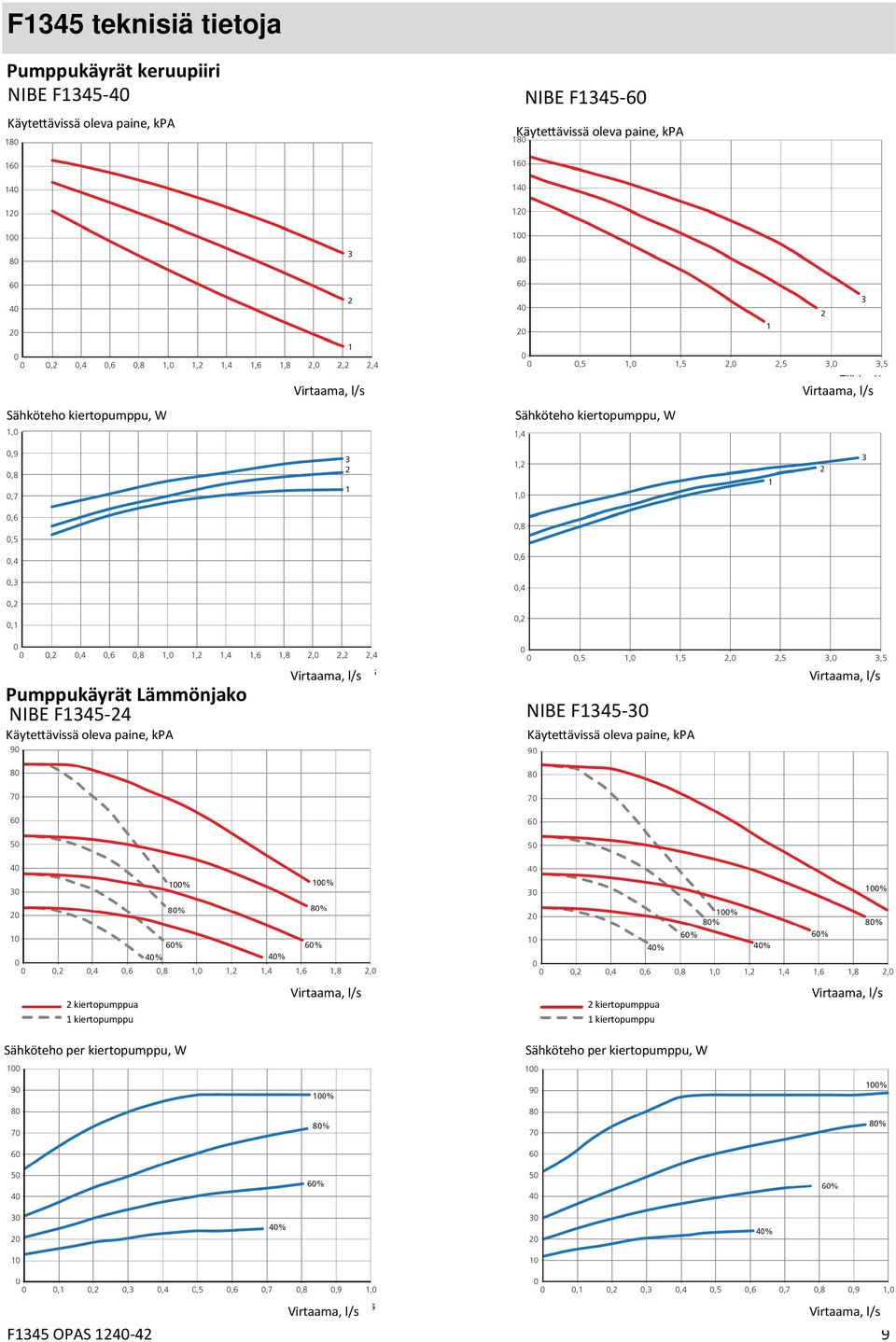

9 F1345 teknisiä tietoja Pumppukäyrät keruupiiri NIBE F Käyte ävissä oleva paine, kpa NIBE F Käyte ävissä oleva paine, kpa Sähköteho kiertopumppu, W Sähköteho kiertopumppu, W Pumppukäyrät Lämmönjako NIBE F NIBE F Käyte ävissä oleva paine, kpa Käyte ävissä oleva paine, kpa 2 kiertopumppua 1 kiertopumppu 2 kiertopumppua 1 kiertopumppu Sähköteho per kiertopumppu, W Sähköteho per kiertopumppu, W F1345 OPAS

10 F1345 teknisiä tietoja Pumppukäyrät Lämmönjako NIBE F NIBE F Käyte ävissä oleva paine, kpa Käyte ävissä oleva paine, kpa 2 kiertopumppua 1 kiertopumppu 2 kiertopumppua 1 kiertopumppu Sähköteho per kiertopumppu, W Sähköteho per kiertopumppu, W Jäähdytysmoduulit ja asennustila Jäähdytysmoduulit voidaan irro aa tarvi aessa. Ohjeet jäähdytysmoduulin irro amiseen asentaja käsikirjassa. Putkikytkennät tehdään koneen taakse. F1345 OPAS

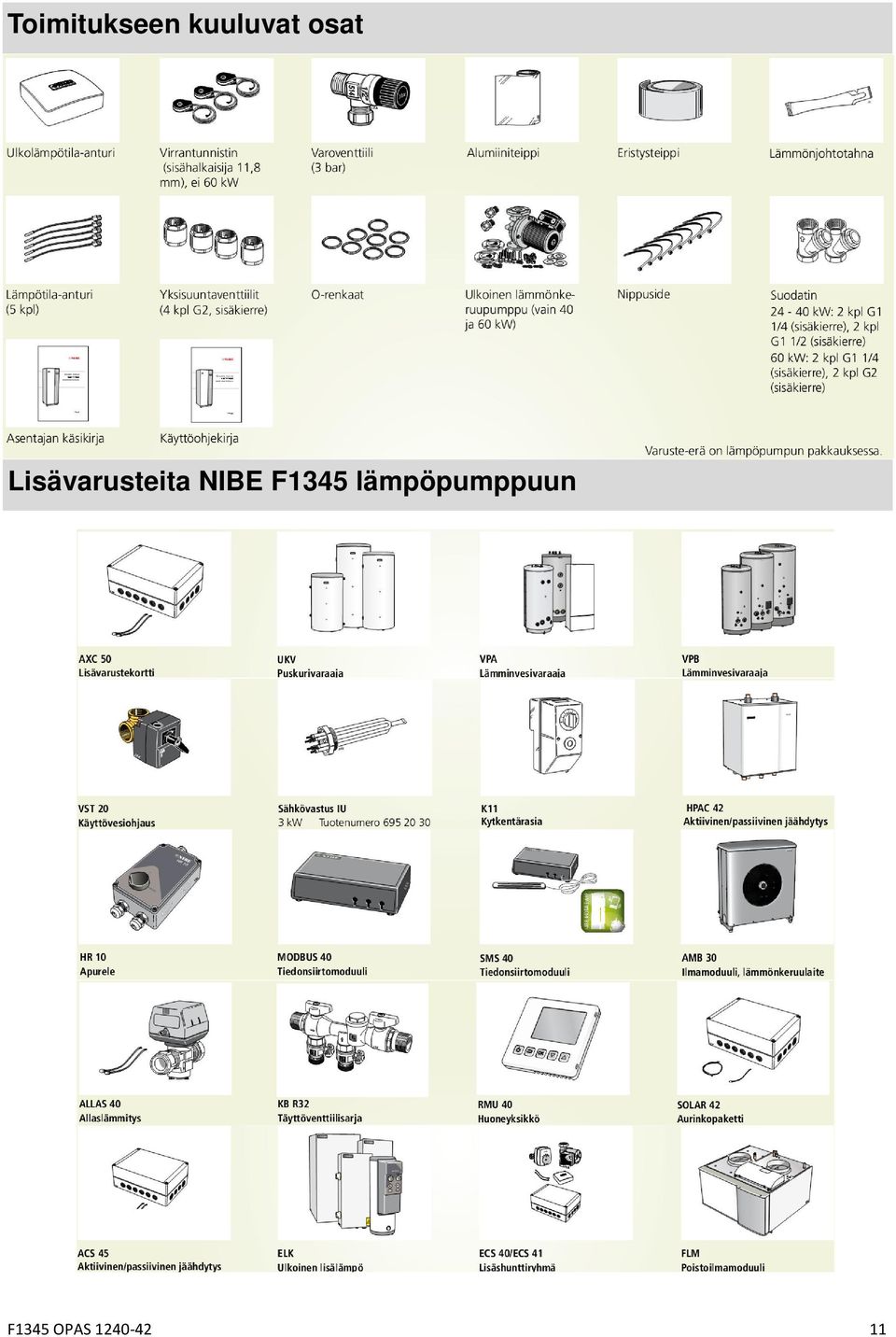

11 Toimitukseen kuuluvat osat Lisävarusteita NIBE F1345 lämpöpumppuun F1345 OPAS

12 F1345 teknisiä tietoja Kompressorin toiminta-alue F1345 OPAS

13 HUOM! Jos keruunesteen lämpö la on yli 10 C varaajien sopivuus on tarkiste ava HUOM! Mikäli Useita kompressoreita käytetään käy öveden lämmitykseen on tämä huomioitava putkimitoituksessa! F1345 OPAS

14 VPB varaajat VPB 750 ja VPB Sähkövastusliitäntä, G50, sisäkierre 11 Nostosilmukka 12 Tarkastusluukku 44 Tyhjennysliitäntä, Ø 22 mm 73 Kylmävesiliitäntä (aurinkokennon menoliitäntä), G50, sisäkierre 74 Lämminvesiliitäntä, G50, sisäkierre 76 Liitäntä, tulo toisesta lämmönlähteestä Ø 28 mm 79 Lämpimän käy öveden kierron liitäntä, Ø 15 mm 83 Aurinkokennon tuloliitäntä, Ø 22 mm 86 Anturiputki, aurinkokenno, Ø 11 mm (sis.) 87 Anturiputki, liitäntä, Ø 11 mm (sis.) 95 Laitekilpi 75 Liitäntä, lähtö toiseen lämmönlähteeseen Ø 28 mm F1345 OPAS

15 F1345 lämpötila-anturit, isäntä/orja sekä virtamuuntajat Ulkoanturi (BT1) Isäntä / Orja edonsiirto BT6 ja BT7 asenne ava käy övesivaraajaan! Käy öveden tuotanto (BT6) Käy övesi varaajan yläosa (BT7) Virtamuuntajat Lämmitys ulkoinen meno (BT25) Lämmitys ulkoinen paluu (BT71) Huoneanturi F1345 OPAS

16 Porrasohjattu lisälämpö F1345 ja ELK 15 Binäärinen ohjaus 2 tehoportaalla. Maksimiteho 15 kw. Vara lassa 10 kw porrasta ohjataan ka lan termostaa lla. F1345 OPAS

17 ELK 15 tekniset tiedot Korkeus 560 mm Osalue elo Leveys 240 mm Syvyys 135 mm Paino 11 kg Tilavuus 4,5 litraa Sähkönsyö ö 3 x 400 V AC 50 Hz Sähkövastuksen teho 15 kw Sulake, sähkövastus 25 A Suojausluokka IP 44 1 Sähkövastus, 15 kw(-r1) 6 Ylikuumenemissuoja (-B1) 9 Kytkentärima (-X9) 10 Kontaktori, 5,0 kw(-k1) 11 Kontaktori, 10,0 kw(-k2) 35 Vara latermostaa (-B2) 70 Liitäntä, menojohto, G Liitäntä, paluujohto, G Kaapelin läpivien 81 Ilmaus 95 Tyyppikilpi, sarjanumero 100 Neljä asennusreikää (ø 6mm) Salli u maksimipaine 0,7 MPa (7 bar) Sähkövastuksen materiaali SIS 2333 EN Vastusputken materiaali SIS 2333 EN F1345 OPAS

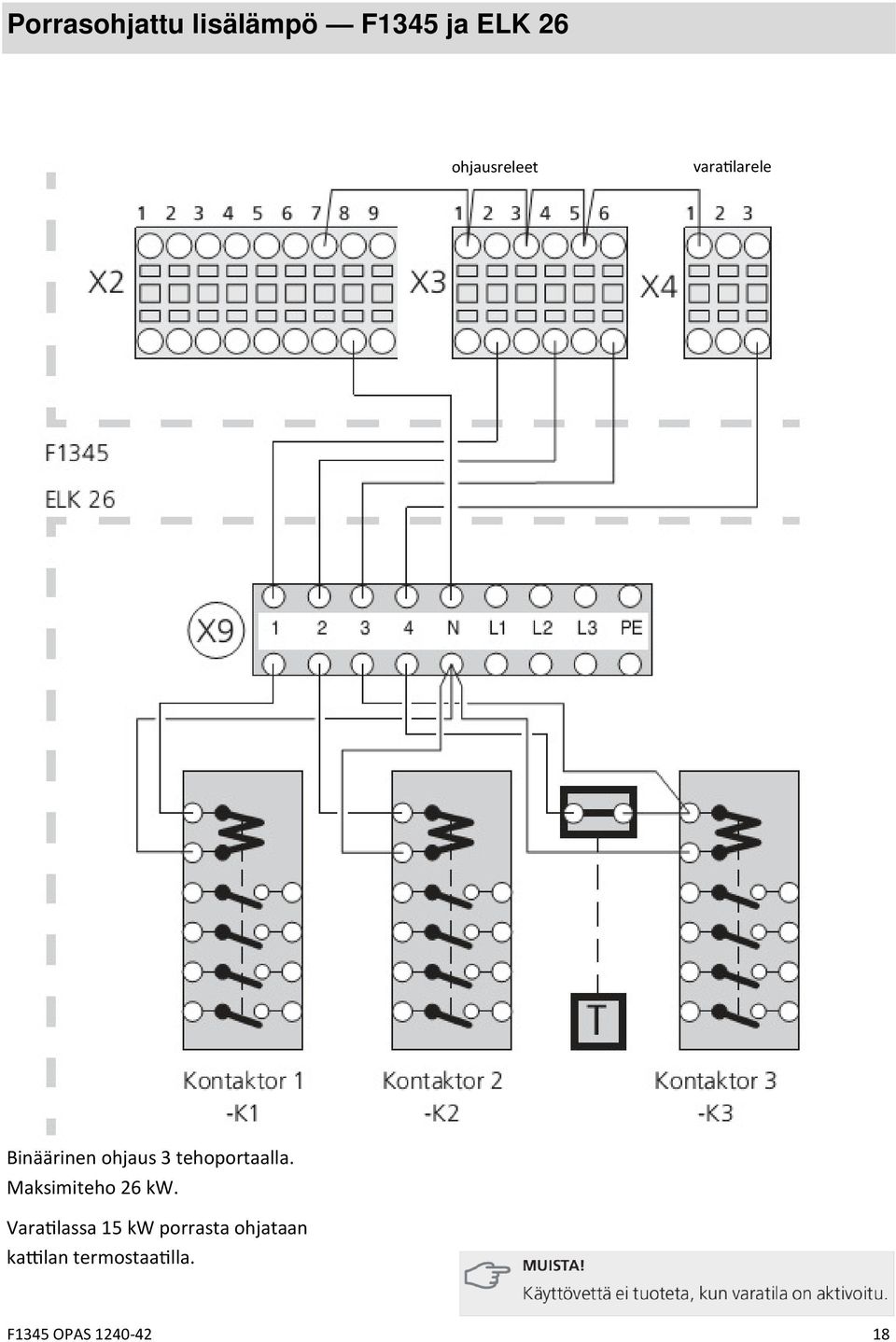

18 Porrasohjattu lisälämpö F1345 ja ELK 26 ohjausreleet vara larele Binäärinen ohjaus 3 tehoportaalla. Maksimiteho 26 kw. Vara lassa 15 kw porrasta ohjataan ka lan termostaa lla. F1345 OPAS

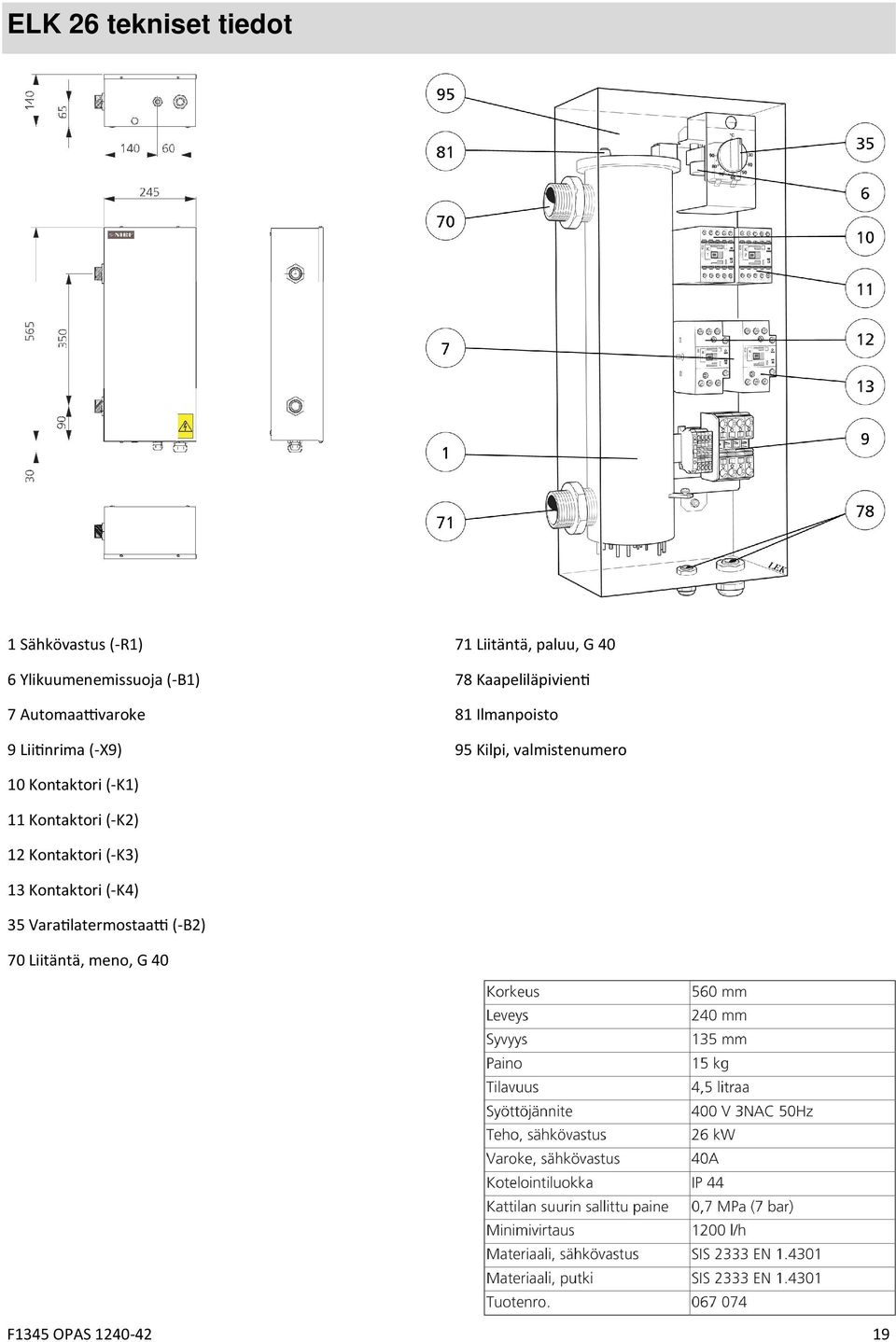

19 ELK 26 tekniset tiedot 1 Sähkövastus (-R1) 6 Ylikuumenemissuoja (-B1) 7 Automaa varoke 9 Lii nrima (-X9) 71 Liitäntä, paluu, G Kaapeliläpivien 81 Ilmanpoisto 95 Kilpi, valmistenumero 10 Kontaktori (-K1) 11 Kontaktori (-K2) 12 Kontaktori (-K3) 13 Kontaktori (-K4) 35 Vara latermostaa (-B2) 70 Liitäntä, meno, G 40 F1345 OPAS

20 Porrasohjattu lisälämpö F1345 ja ELK 42 ohjausreleet vara larele Binäärinen ohjaus 3 tehoportaalla. Maksimiteho 42 kw. Vara lassa 24 kw porrasta ohjataan ka lan termostaa lla. F1345 OPAS

21 ELK 42 tekniset tiedot 1 Sähkövastus (-R1) 6 Ylikuumenemissuoja (-B1) 7 Automaa varoke 9 Lii nrima (-X9) 10 Kontaktori (-K1) 11 Kontaktori (-K2) 12 Kontaktori (-K3) 14 Kontaktori (-K5) 35 Vara latermostaa (-B2) 70 Liitäntä, meno, G Liitäntä, paluu, G Kaapeliläpivien 81 Ilmanpoisto 95 Kilpi, valmistenumero 13 Kontaktori (-K4) F1345 OPAS

22 Vaihtoventtiilit ja ulkoiset liitäntämahdollisuudet Vaihtoven ili (QN10) VST 20 asennus QN10 voidaan kytkeä vapaas isäntään tai orjaan. Ulkoiset tulot (AUX) Shun moo ori asennetaan vaihtoven iliin kuvan mukaises. Käännä moo ori ja ven ili asteikon kohtaan 10 ennen asennusta. Kun vaihtoven ili ja moo ori osoi avat asteikon kohtaa 10, ven ili on auki pa eripiirin suuntaan (aukko 2). Huom! Käytä mustaa karasovi nta! Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:17) ja AUX2 (X6:18) lii nrimassa (X6). 1 = lämpöpumpulta 2 = lämmitykseen 3 = käy öveden lämmitykseen HUOM! Maksimi latausteho 40 kw Summahälytyksen ilmaisu TAI Ulkoisen kiertopumpun ohjaus Kuvassa rele hälytys lassa. Molempien toimintojen käy äminen samassa kohteessa edelly ää lisävaruste a AXC 50 F1345 OPAS

23 Shunttiohjattu lisälämpö AXC 50 Syö öjänni een kytkentä QN11 kytkentä AXC 50 A = lisälämmöltä tuleva virtaus AB = lämmönjakoon menevä Ka la-anturi (BT52) Ulkoinen esto (valinnainen) Lisälämmön ulkoinen apurele Kiertovesipumppu (GP10) F1345 OPAS

24 Lisälämmitysjärjestelmä AXC 50 Periaatekaavio F1345 ja AXC 50 sekä jopa kolme lisälämmitysjärjestelmää Shun ven ili (QN25) Syö öjänni een kytkentä AXC 50 Meno- (BT2) ja paluuvesi (BT3) sekä huoneanturi (BT50) Kiertovesipumppu (GP20) Ulkoinen säätö (valinnainen) F1345 OPAS

25 Käyttövesimukavuus AXC 50 Periaatekaavio F1345, AXC 50 ja käy övesimukavuus Sekoitusven ili (FQ1) Syö öjänni een kytkentä AXC 50 Käy övesianturi, menoputki (BT70) Käy övesikiertopumpun kytkentä (GP11) Lisäkäy öveden apureleen kytkentä (lisäkäyttövesi) F1345 OPAS

26 Passiivinen jäähdytys (4-putki) AXC 50 Periaatekaavio F1345, AXC 50 ja passiivinen jäähdytys (4-putki) Shun ven ili (QN18) Syö öjänni een kytkentä AXC 50 Jäähdytys meno (BT64) Jäähdytys voidaan estää poten aalivapaalla kärki edolla Kiertovesipumppu (GP13) F1345 OPAS

27 Tiedonsiirto F1345 ja lisävarusteiden välillä Tämä lisävaruste sisältää lisävarustekor n (AA5), joka kytketään suoraan lämpöpumpun lii meen X6 F1345:ssa. Jos olet kytkemässä useita lisävarusteita tai niitä on jo asenne u, sinun täytyy nouda aa alla olevia ohjeita. Ensimmäinen lisävarustekor asennetaan suoraan lii meen X6 F1345:ssa. Seuraavat kor t asennetaan sarjaan edellisen kanssa. F1345 OPAS

28 Etähallinta ja ohjaus MODBUS 40 Tarkemmat ohjeet MODBUS 40 asentajan käsikirjassa F1345 OPAS

29 Etähallinta ja ohjaus NIBE Uplink NIBE Uplink:n kau a voit käy ää eri palvelutasoja. Ilmainen perustaso ja premium-taso, jossa voit valita erilaisia laajenne uja palvelutoimintoja kiinteää vuosimaksua vastaan (maksun suuruus riippuu valituista toiminnoista). 1) Nämä toiminnot ovat käyte ävissä premium-tasolla. 2) Historia sisältää 1 kuukauden historia edot. Se ka aa rajoitetun määrän parametreja asennuksesta riippuen, lisä etoa on sivulla 7. 3) Laajenne u historia sisältää historia edot NIBE Uplink:n kytkennästä läh en. Se ka aa noin 30 parametria asennuksesta riippuen, lisä etoa on sivulla 7. 4) Asetusten muu aminen tarkoi aa periaa eessa rajoi amatonta käy öoikeu a valikoihin "SISÄILMASTO", "KÄYTTÖVESI" ja LÄMPÖPUMP- PU" (poikkeuksena muutamat alivalikot kuten esim. "aika ja päiväys", "omat kuvakkeet" ja "sms"). Ellei sinulla vielä ole liä NIBE Uplink:lle, avaa selaimella ja klikkaa Register an account 1. Täytä vaaditut kentät (muista valita onko kyseessä yksityinen li vai lii yykö se johonkin yritykseen). 2. Lue ja hyväksy lausehdot. 3. Paina rekisteröin painike a. Ilmoi amaasi sähköpos osoi eeseen lähetetään vahvistusvies. 4. Vahvista rekisteröin napsau amalla vies ssä olevaa linkkiä. 5. Kirjaudu sisään. Tarkat ohjeet NIBE F1345 mukana toimite avassa NIBE Uplink käy öohjeessa. F1345 OPAS

30 NIBE KIINTEISTÖPUMPPUJEN F1345 JA F2300 TAKUUEHDOT Takuu astuu voimaan kun F1345 ja F2300 lämpöpumput on rekisteröity Nibe Energy Systems Oy:n järjestelmään Takuu on voimassa 2 vuotta asennuspäivästä ja rekisteröinti on tehtävä 2 kk:n kuluessa asennuksesta. F1345 takuun voimassaolon edellytyksenä ovat seuraavat asiat Suunnitelmat ja mitoitus - Laitoksen kytkennät on suunniteltu NIBE suunnitteluohjeiden mukaisesti - Laitoksen putki- ja sähköjohtokoot on suunniteltu voimassa olevien määräysten ja asetusten mukaisesti - Laitoksen lämpöpumput ja niiden lämmönkeruujärjestelmä on suunniteltu NIBE:n ohjeiden mukaisesti - Laitos on suunniteltu siten että lämpötilatasot ovat NIBE:n ohjeiden mukaiset - Laitoksen mitoituksessa on huomioitu lämpimän käyttöveden kierto ja siinä mahdollisesti olevat lämmityslaitteet - Lämpimän käyttöveden varaajat on mitoitettu NIBE:n ohjeiden mukaisesti - Lämpimän käyttöveden varaajien yhteensopivuus NIBE lämpöpumppujen kanssa on varmistettu - Laitoksen lämmönjakojärjestelmän vesitilavuus on riittävä (20 l / LP:n kw) Asennukset - Laitoksen kaikki kytkennät on tehty suunnitelmien mukaisesti - Laitoksen virtaamat on säädetty suunnitelmien mukaisiin arvoihin - Yksisuunta-, linjasäätö- ja sulkuventtiilit on asennettu oikein Luovutus - Luovutuksen yhteydessä on annettu riittävä käytönopastus tilaajan edustajille - Tilaajalle on luovutuksen yhteydessä toimitettu työnaikaisilla muutoksilla päivitetyt suunnitelmat, mittaus- ja säätöpöytäkirjat - Laitos ja siihen kuuluvat NIBE tuotteet on rekisteröity NIBE:n järjestelmään, rekisteröinti tehdään Nibe Energy Systems Oy:n nettisivuilla olevalla lomakkeella. Muilta osin noudatamme Niben yleisiä takuuehtoja. NIBE Energy Systems Oy Juurakkotie 3, PL VANTAA puh. (09) Fax (09) Y-tunnus

31 1/1 NIBE F1345 /F2300 LÄMPÖPUMPUN REKISTERÖINTI Asentajan/Myyjän tiedot Yritys: Yhteyshenkilö: Puhelinnumero: Sähköposti: Katuosoite: Postinumero: Postitoimipaikka: Kohteen tiedot Kohteen nimi: Yhteyshenkilö: Puhelinnumero: Sähköposti: Katuosoite: Postinumero: Postitoimipaikka: Tuotetiedot Määrä F Isäntä F Orja 1 F Orja 2 F Orja 3 F Orja 4 F Orja 5 Orja 6 Orja 7 Orja 8 s/n: Asennetut varaajat Asennetut lisävarusteet Asennettu (pp/kk/vvvv) Lomakkeen voi täyttää internetsivuillamme tai postittaa meille. NIBE Energy Systems Oy Juurakkotie 3, PL VANTAA puh. (09) Fax (09)
