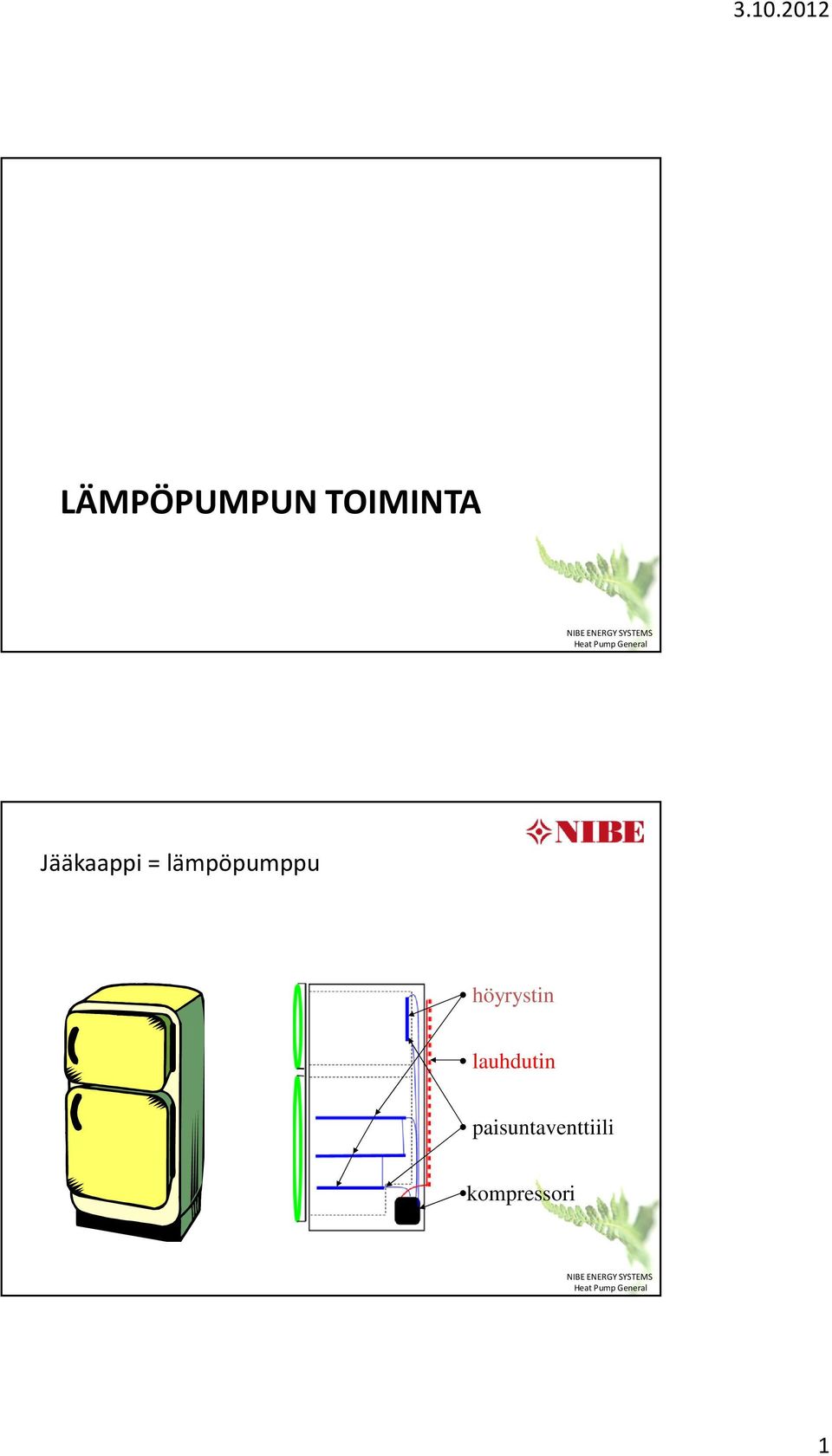

1 LÄMPÖPUMPUN TOIMINTA Heat Pump General Jääkaappi = lämpöpumppu höyrystin lauhdutin paisuntaventtiili kompressori Heat Pump General 1

2 Lämpöpumppu ottaa lämpöä alemmasta lämpötilatasosta ja siirtää sitä korkeampaan lämpötilatasoon. Heat Pump General Kylmäprosessi Matalapaine Kompressori Korkeapaine Höyrystin Paisuntaventtiili Lauhdutin Heat Pump General 2

3 LÄMPÖKERROIN COP Lämpökerroin ilmoittaa tuotetun lämpötehon ja kulutetun sähkötehon suhteen Lämpökerroin vaihtelee toimintapisteen mukaan Toimintapiste = liuoksen ja lämmitysverkoston lämpötilat, esim. 0/35 C COP = Lämpö, kw Sähkö, kw Heat Pump General Teho ja energia kwh kw Heat Pump Principle 3

4 Osateholle mitoitettu maalämpöpumppu 8 kw 10 kw Heat Pump General Vuodet ovat erilaisia Heat Pump General 4

5 Energian lähteet Pintamaa Kesän aikana aurinkoenergiaa varastoituu maaperään. Se imeytyy sekä suoraan säteilynä että lämpönä, joka on peräisin maan pintakerrokseen ulottuvan sateen tai ilman lämmöstä. Lämpöpumppu ottaa talteen tämän varastoituneen aurinkoenergian maahan upotetun putken avulla. Kallio Syvemmällä maaperässä on niin sanottu geoterminen pintakerros, jonka lämpötila on lähes vakio ympäri vuoden. Lämpöpumppu kerää talteen varastoitunutta aurinkoenergiaa kallioon porattuun reikään asennetun putken avulla. Heat Pump General Energian lähteet Ilma Ilma/vesi pumpuilla voidaan pienentää energiakustannuksia olemassa olevalla lämmitysjärjestelmällä tai maalämpöpumpulle voidaan lämpökaivon sijasta / lisäksi asentaa ilmakeräin AMB 30. Vesistö Jos talo on rakennettu vesistön rannalle, veden lämpöä voidaan hyödyntää keruuputkistolla, joka ankkuroidaan vesistön pohjaan. Heat Pump General 5

6 NIBE F1226 NIBE F1145 / F1245 NIBE VPB(S) (lämminvesivaraaja) NIBE FLM (poistoilmamoduuli) NIBE F1226 NIBE F1226 on uusimpia malleja uuden sukupolven lämpöpumppujen sarjassa ja se on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Suunniteltu Sinulle, joka haluat sekä lämmitystä että kuumaa vettä tuottavan lämpöpumpun ja samalla pienentää energiakustannuksia jopa 70%. Integroidussa 180 litran lämminvesivaraajassa on RST korroosiosuoja. Jos lämpimän veden kulutus on runsasta, voidaan lämpöpumppuun yhdistää lämminvesivaraaja NIBE COMPACT. Lämmitystä ja kuumaa vettä tuottava lämpöpumppu. Lämpöpumpussa on selkeä mustavalkoinen näyttö ja yksinkertainen valikkojärjestelmä perusasetuksia varten; ohjataan yhdellä havainnollisella valitsimella. Yksinkertainen ja tyylikäs muotoilu. Latauskierukka käyttövesikapasiteetin nostamiseksi. 6

7 NIBE F1226 Sisäänrakennettu sähkövastus ja käyttöveden ohjaus. Pehmokäynnistysrele ja tehovahti asennettu valmiiksi tehtaalla. Tehokas äänieristys lisää mukavuutta. Tyylikäs muotoilu, mitoitettu yhteensopivaksi muiden laitteiden kanssa. NIBE F1226 Yhdistetty NIBE COMPACT lämminvesivaraajaan 7

8 Uuden sukupolven lämpöpumput Näyttö Käyttäjäystävällisyys on saavuttanut aivan uudenlaisen tason uuden sukupolven maalämpöpumpuissa. Suuri, havainnollinen värinäyttö (F1126/F1226 mustavalkoinen) tarjoaa selkeät tiedot lämpöpumpun tilasta, käyntiajasta ja kaikista lämpötiloista. Helppokäyttöisen ohjausyksikön avulla käyttäjä saa lämpöpumpusta irti parhaan mahdollisen suorituskyvyn ja pystyy aina ylläpitämään miellyttävän sisälämpötilan. NIBE F1145 NIBE F1145 on uuden sukupolven lämpöpumppu. Se on peruslämpöpumppu ilman lämminvesivaraajaa. Lämmönlähteenä toimii kallio, maaperä, järvi tai pohjavesi. Energiaa säästävien kiertovesipumppujen ja lämminvesisäiliöiden paremman eristeen ansiosta NIBE F1145 vähentää energiakustannuksia jopa 80%. NIBE F1145 lämpöpumpun edut: Erittäin käyttäjäystävällinen sekä asennuksen että käytön kannalta. Ohjataan uuden, selkeällä värinäytöllä varustetun ohjausyksikön kautta. SMS40 lisävarusteen avulla voit seurata lämpöpumpun tilan ja muuttaa asetuksia tekstiviestillä. Sisäänrakennettu sähkövastus ja käyttövesiohjaus. 8

9 NIBE F1145 Lämpökerroin (COP) jopa 5,03 Laaja lämpötila-alue: Menoveden lämpötila max. 70 C Paluuveden lämpötila max 58 C Energiakustannuksia voidaan vähentää entisestään energiankulutuksen ajoituksella. Pehmokäynnistysrele ja tehovahti asennettu valmiiksi tehtaalla. Valmius erilaisten laitteiden ja lisävarusteiden, esimerkiksi allaslämmityksen ja passiivisen jäähdytyksen ym. liittämiseen. Tehokas äänieristys lisää mukavuutta. Tyylikäs muotoilu, mitoitettu yhteensopivaksi muiden laitteiden kanssa. NIBE F1145 Tehovaihtoehdot: 6, 8, 10, 12, 15 ja 17 kw Lisävarusteita: ECS 40/41 POOL 40 SMS 40 PCS 44 FLM Lisäshuntti Uima-altaan lämmitys Etäohjaus Passiivinen jäähdytys Poistoilman lämmöntalteenotto SOLAR 40 RMU 40 Aurinkolämmön ohjaus Huoneyksikkö 9

10 VPB(S) 200, 300 NIBE VPB(S) 200, 300 on uuden sukupolven lämminvesivaraaja. Maksimi käyttöpaine on 9 baaria ja korkein sallittu lämpötila 95 C. Lämminvesivaraaja sopii yhdistettäväksi NIBE F1145 lämpöpumppuun. Teräksestä valmistetun vesisäiliön korroosiosuojaus on RST. Lämminvesivaraajassa on käyttövettä lämmittävä latauskierukka. Eristeenä oleva polyuretaani takaa erinomaisen lämmöneristyksen. VPB(S) 200, 300 ja maalämpöpumppu F1145 on suunniteltu keskenään yhteensopiviksi, mikä antaa siistin ja virtaviivaisen ulkonäön ilman näkyviä putkia. NIBE F1145 Toimintaperiaate Lämpöjohto meno Lämminvesivaraaja Lämpöjohto paluu Lämmönkeruu sisään Lämmönkeruu ulos Vaihtoventtiili Sähkövastus Sulkuventtiilit Putkiliitos Kompressori Lämmönkeruupumppu Kiertovesipumppu Höyrystin Paisuntaventtiili Lauhdutin Jäähdytysmoduuli 10

11 NIBE F1145 Yhdistetty VPB 200 lämminvesivaraajaan NIBE F1245 NIBE F1245 on täydellinen omakoti- ja rivitalojen lämmitykseen tarkoitettu lämpöpumppu, joka on varustettu 180 litran lämminvesivaraajalla. Lämmönlähteenä toimii esim. kallio, maaperä, järvi tai pohjavesi. NIBE F1245 on erittäin käyttäjäystävällinen sekä asennuksen että käytön kannalta. NIBE F1245 lämpöpumpun edut: Ohjataan uuden, selkeällä värinäytöllä varustetun ohjausyksikön kautta. SMS40 lisävarusteen avulla voit seurata lämpöpumpun tilan ja muuttaa asetuksia tekstiviestillä. Lämpökerroin (COP) jopa 5,03. Laaja lämpötila-alue: Menoveden lämpötila max. 70 C Paluuveden lämpötila max. 58 C Pehmokäynnistysrele ja tehovahti asennettu valmiiksi tehtaalla. Sisäänrakennetut energiaa säästävät kiertovesipumput. 11

12 NIBE F1245 Sähkövastus käyttövesikapasiteetin nostamiseksi. Ajoittamalla energiankulutuksen voidaan vähentää energiakuluja entisestään. Valmius erilaisten laitteiden ja lisävarusteiden, esimerkiksi allaslämmityksen ja passiivisen jäähdytyksen ym. liittämiseen. Tehokas äänieristys lisää mukavuutta. NIBE F1245 Tehovaihtoehdot: 5, 6, 8, 10, ja 12 kw Lisävarusteita esimerkiksi: ECS 40/41 POOL 40 SMS 40 PCS 44 FLM Lisäshuntti Uima-altaan lämmitys Etäohjaus Passiivinen jäähdytys Poistoilman lämmöntalteenotto SOLAR 40 RMU 40 Aurinkolämmön ohjaus Huoneyksikkö 12

13 NIBE F1245 Toimintaperiaate Lämpöjohto meno Käyttövesi Kylmävesi Lämpöjohto paluu Lämmönkeruu sisään Lämmönkeruu ulos Vaihtoventtiili Sähkövastus Latauskierukka Lämminvesivaraaja Sulkuventtiilit Putkiliitos Kompressori Lämmönkeruupumppu Kiertovesipumppu Paisuntaventtiili Jäähdytysmoduuli Höyrystin Lauhdutin F1145 ja SOLAR VPAS FP215P/PL Maalämpö ja aurinkokeräin 13

14 NIBE F370/F470/F750 NIBE F370 NIBE F470 NIBE F750 Uuden sukupolven poistoilmalämpöpumput Uuden sukupolven poistoilmalämpöpumput ovat erittäin käyttäjäystävällisiä Ohjausyksikkö sisäilmaston energiatehokkaaseen ja tehokkaaseen ohjaukseen Selkeät tiedot toiminnasta, käyttöajoista ja lämpötiloista Suuri ja selkeä näyttö Selkeät valikot ja symbolit tekevät käytöstä helppoa Tuki useille kielille 14

15 NIBE F370 NIBE F370, on uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Integroidun lämminvesivaraajan, lämmitysvastuksen, matalaenergiakiertovesipumppujen ja älykkään ohjausjärjestelmän ansiosta lämmöntuotanto on sekä turvallista että taloudellista. Integroitu lämminvesivaraaja on eristetty ympäristöystävällisellä eristeellä, joka minimoi lämpöhäviöt. Matalaenergiapuhaltimella varustettu NIBE F370 lämmittää talosi ottamalla talteen poistoilman energian. Ilma siirtyy tuloilmaventtiileillä varustetuista huoneista huoneisiin, joissa on poistoilmaventtiilit. NIBE F370 NIBE F370 voidaan liittää matalalämpöisiin lämmitysjärjestelmiin, kuten lämmityspatteri- ja lattialämmitysjärjestelmiin. Siinä on valmiudet erilaisten tuotteiden ja lisävarusteiden esim. aurinkokeräinten ja ilmavesilämpöpumpun liittämiseen. A clear, easy-to-read display screen gives you information about the heat pump s status, operating times and temperature readings. Tilatiedot, toiminta-aika ja lämpöpumpun lämpötilat näytetään suurella ja selkeällä näytöllä. Lämpöpumpussa on myös USB-portti päivitysten ja datan lataamista varten. 15

16 NIBE F370 NIBE F370 Asennettuna 16

17 NIBE F370 Toiminnan periaate Extract air Exhaust air NIBE F470 17

18 NIBE F470 NIBE F470, on uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Integroidun lämminvesivaraajan, lämmitysvastuksen, matalaenergiakiertovesipumppujen ja älykkään ohjausjärjestelmän ansiosta lämmöntuotanto on sekä turvallista että taloudellista. Integroitu lämminvesivaraaja on eristetty ympäristöystävällisellä eristeellä, joka minimoi lämpöhäviöt. Kahdella matalaenergiapuhaltimella varustettu NIBE F470 lämmittää talosi ottamalla talteen poistoilman energian ja lämmittämällä tuloilman. NIBE F470 NIBE F470 voidaan liittää matalalämpöisiin lämmitysjärjestelmiin, kuten lämmityspatteri- ja lattialämmitysjärjestelmiin. Siinä on valmiudet erilaisten tuotteiden ja lisävarusteiden esim. aurinkokeräinten ja ilmavesilämpöpumpun liittämiseen. Tilatiedot, toiminta-aika ja lämpöpumpun lämpötilat näytetään suurella ja selkeällä näytöllä. Lämmitys, käyttövesituotanto ja jopa ilmanvaihto voidaan ohjelmoida päiväkohtaisesti tai pidemmiksi ajanjaksoiksi, kuten lomien ajaksi. Lämpöpumpussa on myös USB-portti päivitysten ja datan lataamista varten. 18

19 NIBE F470 NIBE F470 Asennettuna 19

20 NIBE F470 Toiminnan periaate Outdoor air Supply air Exhaust air Extract air NIBE F470 ja aurinkokeräimet 20

21 NIBE F750 NIBE F750 on uusinta tekniikkaa poistoilmalämpöpumpuissa. NIBE F750 soveltuu sekäuusiin että vanhoiohin rakennuksiin. Integroitu lämminvesivaraaja, sähkövastus, matalaenergia kiertovesipumppu ja ohjausjärjestelmä takaavat varmatoimisen ja taloudellisen lämmöntuotannon. Poistoilmasta talteenotettu energia käytetään käyttöveden ja tilojen lämmittämiseen. Tuloilman lämmittäminen on mahdollista lisävarusteen SAM 40 avulla. NIBE F750 NIBE F750 kompressorin lämmitysteho riittää noin 200 m² lämmittämiseen. Lämpöpumppu toimii vaihtelevalla lauhdutuksella, jolloin saavutetaan paras mahdollinen energiatehokkuus. NIBE F750 toimii tehokkaasti yhdessä vesikiertoisen lämmitysjärjestelmän kanssa. 21

22 NIBE F750 Technical specifications NIBE F750 Asennettuna 22

23 NIBE F750 Toiminnan periaate Extract air Exhaust air NIBE SAM 40 + NIBE F750 23

24 NIBE SAM 40 + NIBE F750 NIBE SAM 40 on tuloilmamoduuli, jolla voidaan toteuttaa koneellinen tulo- /poistoilmanvaihto. NIBE SAM 40 on suunniteltu kytkettäväksi NIBE F750 poistoilmalämpöpumppuun. SAM 40 olevalla puhaltimella saadaan tuloilma puhallettua juuri oikealla nopeudella huoneisiin. Tuloilmaa lämmitetään tarpeen mukaan. SAM 40 voidaan kiinnittää omilla seinäkannakkeillaan (lisävaruste). SAM 40 voidaan myös asentaa NIBE VPB 200 varaajan päälle. NIBE SAM 40 + NIBE F750 NIBE SAM 40 ohjataan NIBE F750 kautta, jolloin voidaan käyttää aikaohjelmoitia. Tuloilma voidaan lämmittää C lämpötilaan. Tuloilman lämmitystä ohjataan ulkoilman lämpötilan mukaan. Jäätymissuojaus Suodatin on helppo vaihtaa 24

25 NIBE SAM 40 + NIBE F750 Kytkennän periaate NIBE SAM 40 + NIBE F750 Asennettuna 25

26 Ilma/vesilämpöpumppujen toimintaperiaate Kuinka saat lämpöä kylmästä ilmasta? Ilma/vesilämpöpumput hyödyntävät ulkoilman lämpöenergiaa. Lämpöpumput sijoitetaan ulkotilaan. Ne hyödyntävät ilmaan varastoitunutta vapaata energiaa talon lämmittämiseen ja jäähdyttämiseen sekä lämpimän veden tuottamiseen. 1 kwh sähköenergia tuottaa vuosittain keskimäärin 3 kwh lämmitysenergiaa. Ilma/vesilämpöpumppujen toimintaperiaate Kuinka saat lämpöä kylmästä ilmasta? A. Ulkoilma imetään lämpöpumppuun puhaltimen avulla. Höyrystimessä oleva kylmäaine on kylmempi kuin ilma, minkä takia ilman lämpö siirtyy kylmäaineeseen, joka höyrystyy ja sitoo ulkoilman energiaa. D.Höyryn olomuodossa oleva kylmäaine kulkee kompressoriin, jossa sen paine ja lämpötila nousevat. Lämmitysvesi Kylmäaine Ulkoilma E/G. Kuuma höyry johdetaan lauhduttimeen, jossa se lauhtuu ja vapauttaa lämpöenergiaa. Paisuntaventtiili Lauhdutin Kompressori F. Kylmäaine johdetaan paisuntaventtiiliin, missä lämpötila ja paine laskevat, jonka jälkeen se palaa nesteen muodossa takaisin höyrystimeen. Höyrystin 26

27 Tuotevalikoima Tarjoamme tehokkaita, yksilöllisiin tarpeisiin soveltuvia järjestelmiä. Huomioon otettavat tekijät: Talon koko Taloudessa asuvien henkilöiden määrä Lämmitysjärjestelmä (lattialämmitys, lämpöpatterit) Paikkakunnan ilmasto Tarvitaanko myös jäähdytystä tuottava ratkaisu? Air WaterHeat Pump Tuotevalikoima NIBE F2026 NIBE SPLIT NIBE F2300 Air WaterHeat Pump 27

28 NIBE EVP 500 NIBE F2026/F2300 Solar Air WaterHeat Pump NIBE F2026/F2300 Öljykattila VPA Pool SMO 10 FIGHTER 20XX VPA Air WaterHeat Pump 28

29 Poistoilma NIBE F2026/F2300 FIGHTER 20XX POISTOILMALÄMPÖPUMPPU Air WaterHeat Pump NIBE SPLIT Milloin valita NIBE SPLIT? NIBE SPLIT on erinomainen ratkaisu omakotitaloihin. SPLIT on kierrosluku ohjattu ilma/vesilämpöpumppu lämmitykseen, jäähdytykseen ja käyttöveden tuottoon Optimaalinen vuosilämpökerroin kierroslukuohjatun kompressorin ansiosta Sisä- ja ulkoyksikköjen välillä kylmäaineputkisto Käyttöveden lämmitys ACVM 270 sisäyksikössä olevalla kierukalla Suunniteltu yksilölliset tarpeet täyttäväksi Valmius kahden lämmönjakojärjestelmän ohjaukseen Aktiivinen jäähdytystoiminto Sisäyksikössä ympäristöystävällinen lämmöneriste Yhdistettävissä muihin lämmönlähteisiin Vähän energiaa kuluttavat kiertovesipumput Kompakti ulkoyksikkö Air WaterHeat Pump 29

30 NIBE SPLIT Lämmitys ja jäähdytys Air WaterHeat Pump NIBE SPLIT Solar Air WaterHeat Pump 30
