OULAISTEN UIMAHALLI. Rakennustapaselostus. arkmill Oy Savenvalajankatu 3 A KERAVA arkmill@arkmill.fi

Transkriptio

1 OULAISTEN UIMAHALLI Rakennustapaselostus YLEISSUUNNITELMA L ARKKITEHTITOIMISTO arkmill Oy Savenvalajankatu 3 A KERAVA arkmill@arkmill.fi

2 2" / 19 " Sisällysluettelo PAIKKATIEDOT... 5 LAAJUUSTIEDOT... 5 RAKENNUTTAJA... 5 SUUNNITTELIJAT YLEISTÄ RAKENNUSHANKKEESTA 7 1 RAKENNUSOSAT 9 11 ALUEOSAT MAAOSAT Raivausosat Kaivannot Kanaalit Täyttöosat Penkereet Kuivatusosat Erityiset maaosat TUENNAT JA VAHVISTUKSET Paalut PÄÄLLYSTEET Liikennealueiden päällysteet Kasvillisuus ALUEEN VARUSTEET Talovarusteet ALUEEN RAKENTEET Aidat ja tukimuurit Alueen portaat, luiskat ja terassit TALO-OSAT PERUSTUKSET Anturat Perusmuurit, peruspilarit ja peruspalkit ALAHJAT Alapohjat Erityiset alapohjat RUNKO Väestönsuojat Kantavat seinät Pilarit Palkit Välipohjat Yläpohjat Runkoportaat Erityiset runkorakenteet JULKISIVUT Ulkoseinät Ikkunat Ulko-ovet Julkisivuvarusteet ULKOTASOT Parvekkeet Katokset Erityiset ulkotasot... 13

3 3" / 19 " 126 VESIKATOT Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Lasikattorakenteet Kattoikkunat ja -luukut Erityiset vesikattorakenteet TILAOSAT TILAN JAKO-OSAT Väliseinät Sisälasiseinät ja -ikkunat Erityisväliseinät Kaiteet Väliovet Erityisovet Tilaportaat Erityiset tilajako-osat TILAPINNAT Lattioiden pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinien pintarakenteet Seinäpinnat Erityiset tilapinnat TILAVARUSTEET Vakiokiintokalusteet Erityiskiintokalusteet Varusteet Vakiolaitteet Tilaopasteet Erityiset tilavarusteet MUUT TILAOSAT Hoitotasot ja kulkurakenteet Tulisijat ja savuhormit Muut erityiset tilaosat TILAELEMENTIT TEKNIIKKAOSAT PUTKIOSAT ILMANVAIHTO-OSAT SÄHKÖOSAT TIEDONSIIRTO-OSAT LAITEOSAT SIIRTOLAITTEET Hissit Kuljettimet Erityiset siirtolaitteet TILALAITTEET Keittiölaitteet Pesulalaitteet... 18

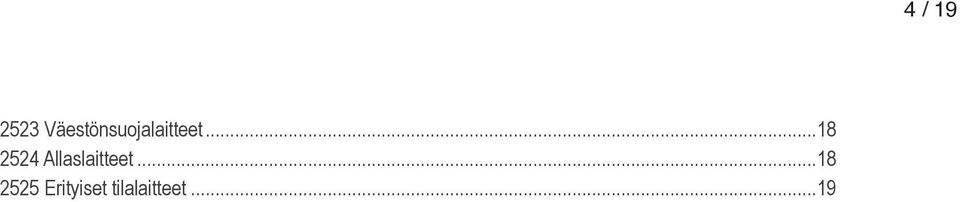

4 4" / 19 " 2523 Väestönsuojalaitteet Allaslaitteet Erityiset tilalaitteet... 19

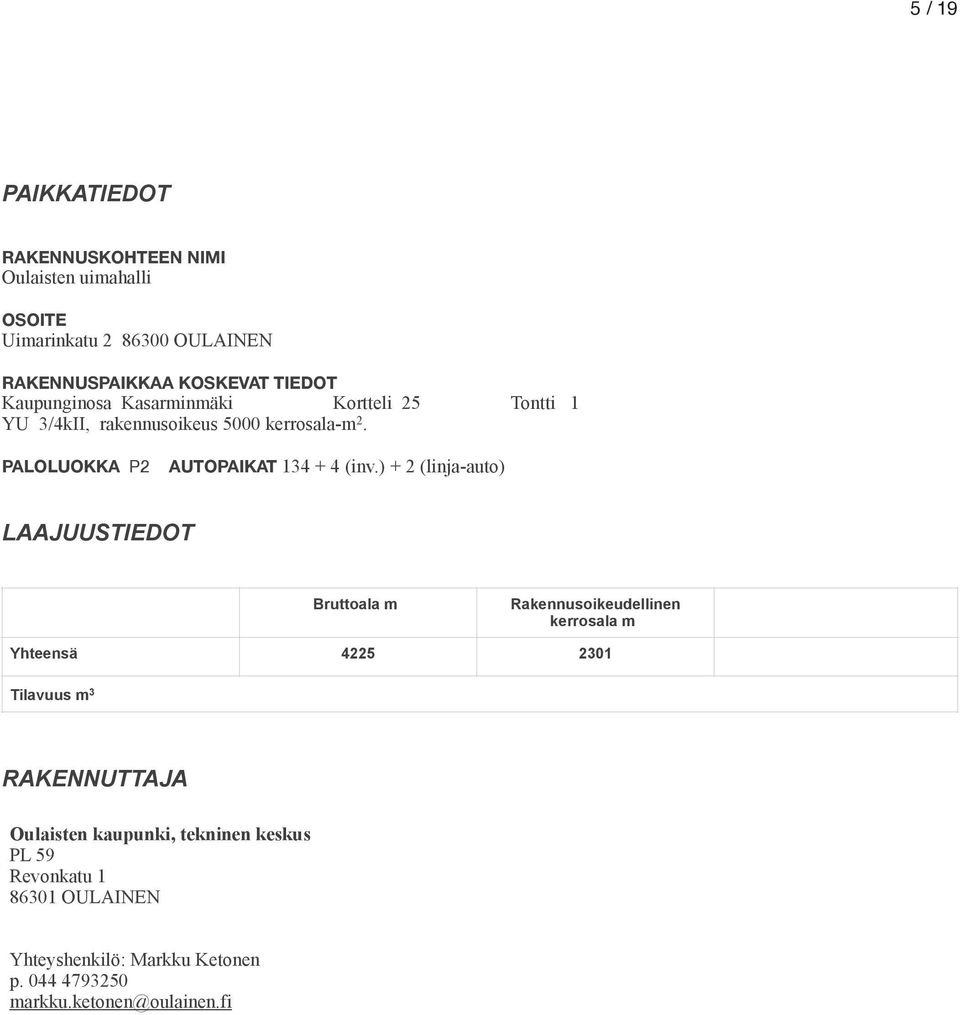

5 5" / 19 " PAIKKATIEDOT RAKENNUSKOHTEEN NIMI Oulaisten uimahalli OSOITE Uimarinkatu OULAINEN RAKENNUSPAIKKAA KOSKEVAT TIEDOT Kaupunginosa Kasarminmäki Kortteli 25 Tontti 1 YU 3/4kII, rakennusoikeus 5000 kerrosala-m 2. LAAJUUSTIEDOT PALOLUOKKAP2AUTOPAIKAT (inv.) + 2 (linja-auto) Bruttoala m Rakennusoikeudellinen kerrosala m Yhteensä Tilavuus m 3 RAKENNUTTAJA Oulaisten kaupunki, tekninen keskus PL 59 Revonkatu OULAINEN Yhteyshenkilö: Markku Ketonen p markku.ketonen@oulainen.fi

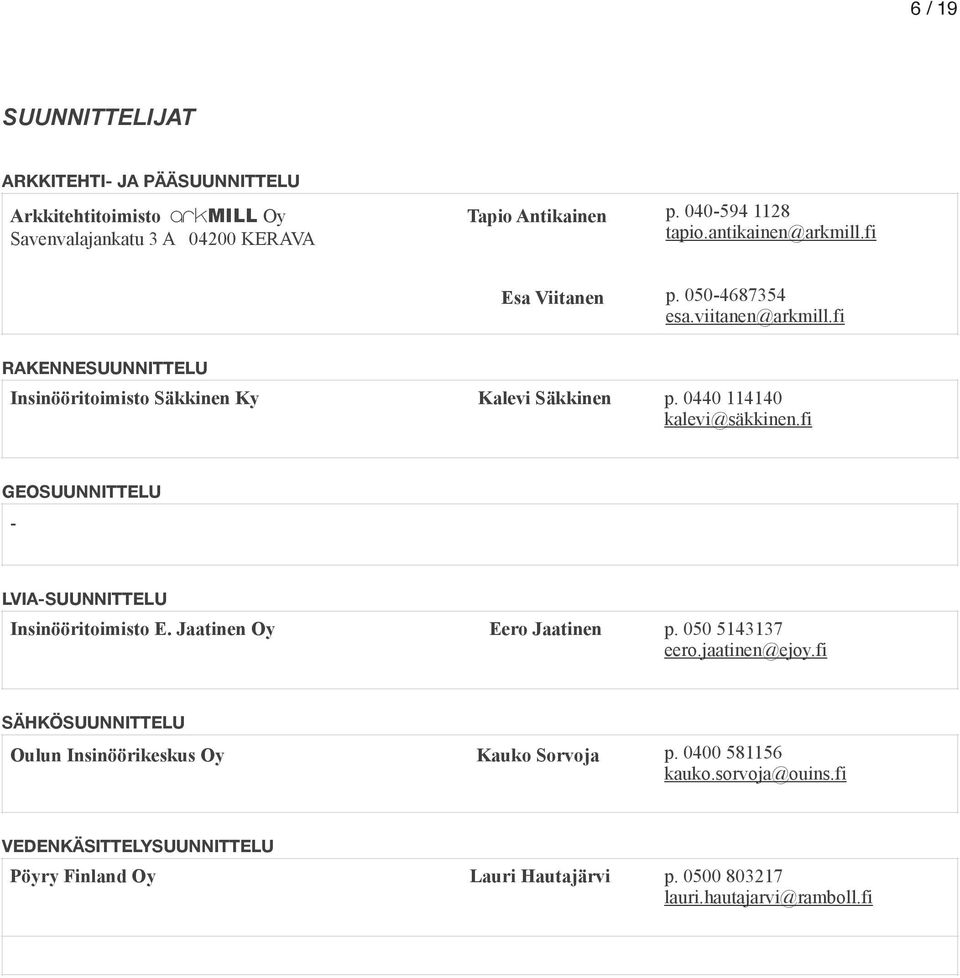

6 6" / 19 " SUUNNITTELIJAT ARKKITEHTI- JA PÄÄSUUNNITTELU Arkkitehtitoimisto arkmill Oy Savenvalajankatu 3 A KERAVA Tapio Antikainen p tapio.antikainen@arkmill.fi RAKENNESUUNNITTELU Esa Viitanen p esa.viitanen@arkmill.fi Insinööritoimisto Säkkinen Ky Kalevi Säkkinen p kalevi@säkkinen.fi GEOSUUNNITTELU - LVIA-SUUNNITTELU Insinööritoimisto E. Jaatinen Oy Eero Jaatinen p eero.jaatinen@ejoy.fi SÄHKÖSUUNNITTELU Oulun Insinöörikeskus Oy Kauko Sorvoja p kauko.sorvoja@ouins.fi VEDENKÄSITTELYSUUNNITTELU Pöyry Finland Oy Lauri Hautajärvi p lauri.hautajarvi@ramboll.fi

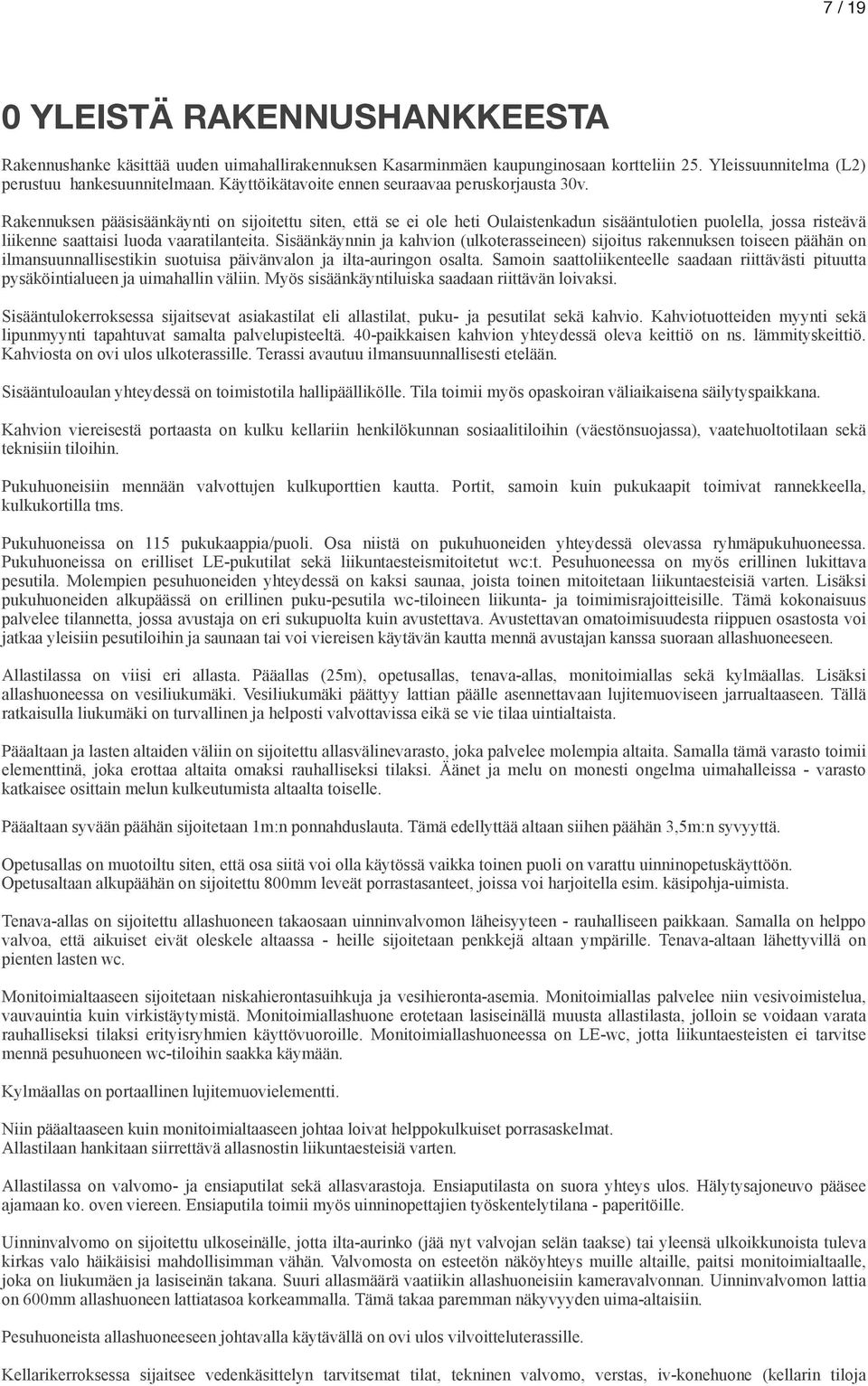

7 7" / 19 " 0 YLEISTÄ RAKENNUSHANKKEESTA Rakennushanke käsittää uuden uimahallirakennuksen Kasarminmäen kaupunginosaan kortteliin 25. Yleissuunnitelma (L2) perustuu hankesuunnitelmaan. Käyttöikätavoite ennen seuraavaa peruskorjausta 30v. Rakennuksen pääsisäänkäynti on sijoitettu siten, että se ei ole heti Oulaistenkadun sisääntulotien puolella, jossa risteävä liikenne saattaisi luoda vaaratilanteita. Sisäänkäynnin ja kahvion (ulkoterasseineen) sijoitus rakennuksen toiseen päähän on ilmansuunnallisestikin suotuisa päivänvalon ja ilta-auringon osalta. Samoin saattoliikenteelle saadaan riittävästi pituutta pysäköintialueen ja uimahallin väliin. Myös sisäänkäyntiluiska saadaan riittävän loivaksi. Sisääntulokerroksessa sijaitsevat asiakastilat eli allastilat, puku- ja pesutilat sekä kahvio. Kahviotuotteiden myynti sekä lipunmyynti tapahtuvat samalta palvelupisteeltä. 40-paikkaisen kahvion yhteydessä oleva keittiö on ns. lämmityskeittiö. Kahviosta on ovi ulos ulkoterassille. Terassi avautuu ilmansuunnallisesti etelään. Sisääntuloaulan yhteydessä on toimistotila hallipäällikölle. Tila toimii myös opaskoiran väliaikaisena säilytyspaikkana. Kahvion viereisestä portaasta on kulku kellariin henkilökunnan sosiaalitiloihin (väestönsuojassa), vaatehuoltotilaan sekä teknisiin tiloihin. Pukuhuoneisiin mennään valvottujen kulkuporttien kautta. Portit, samoin kuin pukukaapit toimivat rannekkeella, kulkukortilla tms. Pukuhuoneissa on 115 pukukaappia/puoli. Osa niistä on pukuhuoneiden yhteydessä olevassa ryhmäpukuhuoneessa. Pukuhuoneissa on erilliset LE-pukutilat sekä liikuntaesteismitoitetut wc:t. Pesuhuoneessa on myös erillinen lukittava pesutila. Molempien pesuhuoneiden yhteydessä on kaksi saunaa, joista toinen mitoitetaan liikuntaesteisiä varten. Lisäksi pukuhuoneiden alkupäässä on erillinen puku-pesutila wc-tiloineen liikunta- ja toimimisrajoitteisille. Tämä kokonaisuus palvelee tilannetta, jossa avustaja on eri sukupuolta kuin avustettava. Avustettavan omatoimisuudesta riippuen osastosta voi jatkaa yleisiin pesutiloihin ja saunaan tai voi viereisen käytävän kautta mennä avustajan kanssa suoraan allashuoneeseen. Allastilassa on viisi eri allasta. Pääallas (25m), opetusallas, tenava-allas, monitoimiallas sekä kylmäallas. Lisäksi allashuoneessa on vesiliukumäki. Vesiliukumäki päättyy lattian päälle asennettavaan lujitemuoviseen jarrualtaaseen. Tällä ratkaisulla liukumäki on turvallinen ja helposti valvottavissa eikä se vie tilaa uintialtaista. Pääaltaan ja lasten altaiden väliin on sijoitettu allasvälinevarasto, joka palvelee molempia altaita. Samalla tämä varasto toimii elementtinä, joka erottaa altaita omaksi rauhalliseksi tilaksi. Äänet ja melu on monesti ongelma uimahalleissa - varasto katkaisee osittain melun kulkeutumista altaalta toiselle. Pääaltaan syvään päähän sijoitetaan 1m:n ponnahduslauta. Tämä edellyttää altaan siihen päähän 3,5m:n syvyyttä. Opetusallas on muotoiltu siten, että osa siitä voi olla käytössä vaikka toinen puoli on varattu uinninopetuskäyttöön. Opetusaltaan alkupäähän on sijoitettu 800mm leveät porrastasanteet, joissa voi harjoitella esim. käsipohja-uimista. Tenava-allas on sijoitettu allashuoneen takaosaan uinninvalvomon läheisyyteen - rauhalliseen paikkaan. Samalla on helppo valvoa, että aikuiset eivät oleskele altaassa - heille sijoitetaan penkkejä altaan ympärille. Tenava-altaan lähettyvillä on pienten lasten wc. Monitoimialtaaseen sijoitetaan niskahierontasuihkuja ja vesihieronta-asemia. Monitoimiallas palvelee niin vesivoimistelua, vauvauintia kuin virkistäytymistä. Monitoimiallashuone erotetaan lasiseinällä muusta allastilasta, jolloin se voidaan varata rauhalliseksi tilaksi erityisryhmien käyttövuoroille. Monitoimiallashuoneessa on LE-wc, jotta liikuntaesteisten ei tarvitse mennä pesuhuoneen wc-tiloihin saakka käymään. Kylmäallas on portaallinen lujitemuovielementti. Niin pääaltaaseen kuin monitoimialtaaseen johtaa loivat helppokulkuiset porrasaskelmat. Allastilaan hankitaan siirrettävä allasnostin liikuntaesteisiä varten. Allastilassa on valvomo- ja ensiaputilat sekä allasvarastoja. Ensiaputilasta on suora yhteys ulos. Hälytysajoneuvo pääsee ajamaan ko. oven viereen. Ensiaputila toimii myös uinninopettajien työskentelytilana - paperitöille. Uinninvalvomo on sijoitettu ulkoseinälle, jotta ilta-aurinko (jää nyt valvojan selän taakse) tai yleensä ulkoikkunoista tuleva kirkas valo häikäisisi mahdollisimman vähän. Valvomosta on esteetön näköyhteys muille altaille, paitsi monitoimialtaalle, joka on liukumäen ja lasiseinän takana. Suuri allasmäärä vaatiikin allashuoneisiin kameravalvonnan. Uinninvalvomon lattia on 600mm allashuoneen lattiatasoa korkeammalla. Tämä takaa paremman näkyvyyden uima-altaisiin. Pesuhuoneista allashuoneeseen johtavalla käytävällä on ovi ulos vilvoitteluterassille. Kellarikerroksessa sijaitsee vedenkäsittelyn tarvitsemat tilat, tekninen valvomo, verstas, iv-konehuone (kellarin tiloja

8 8" / 19 " palveleva), iv-kammiot ja muita teknisiä tiloja sekä väestönsuoja, jossa sijaitsevat henkilökunnan sosiaalitilat. Kemikaalivarastot on sijoitettu maantasoon (kemikaalien syöttö tapahtuu putkilla kellaritilaan). Kemikaalivarastoista on ovet suoraan ulos - näin kemikaalitäydennysten tuonti on mahdollisimman turvallista. Kemikaalivuodon sattuessa kaasut eivät leviä asiakastiloihin, vaan tilat voidaan tuulettaa suoraan ulos. Kellariin on huoltokuilu, jota kautta voidaan viedä esim. uudet suodattimet ym. Kuilun kattoon voidaan tarvittaessa asentaa ketjunostin. Saman huoltokuilun kautta voidaan siirtää laitteita myös 2.kerroksen iv-konehuoneeseen. 2. kerroksessa sijaitsee iv-konehuone, joka palvelee sisääntulokerroksen tiloja. Rakennus tehdään betonirunkoisena. Kantavat teräsbetoniseinät, -pilarit ja palkit. Yläpohja tehdään ontelolaattojen / TTlaattojen päältä puurakenteisena, tuulettuvana ulkopuolisella vedenpoistolla. Ulkoseinien pääasiallinen julkisivuverhous on kolmikerrosrapattu tiili, maalattu puupaneeli ja muovipinnoitettua teräspelti. Uima-altaat tehdään vesitiiviistä teräsbetonista. Pääallas on syvästä päästä maanvarainen, muuten altaiden alla on vapaa tila, jolloin huolto ja rakenteiden tarkkailu helpompaa. Uimahallia varten tehdään kortteliin asfaltoitu pysäköintialue. Tontin korkeuserosta johtuen tehdään rakennuksen pääsisäänkäynnin puolelle luiska ja katetut portaat tukimuureineen. Tukimuurit tehdään kokonaan tai verhoillaan esim. paikallisesta graniitista. Rakennuksen jätehuolto toteutetaan syväkeräyssäiliöillä, jotka sijoitetaan pysäköintialueen Oulaistenkadun puoleiseen päähän.

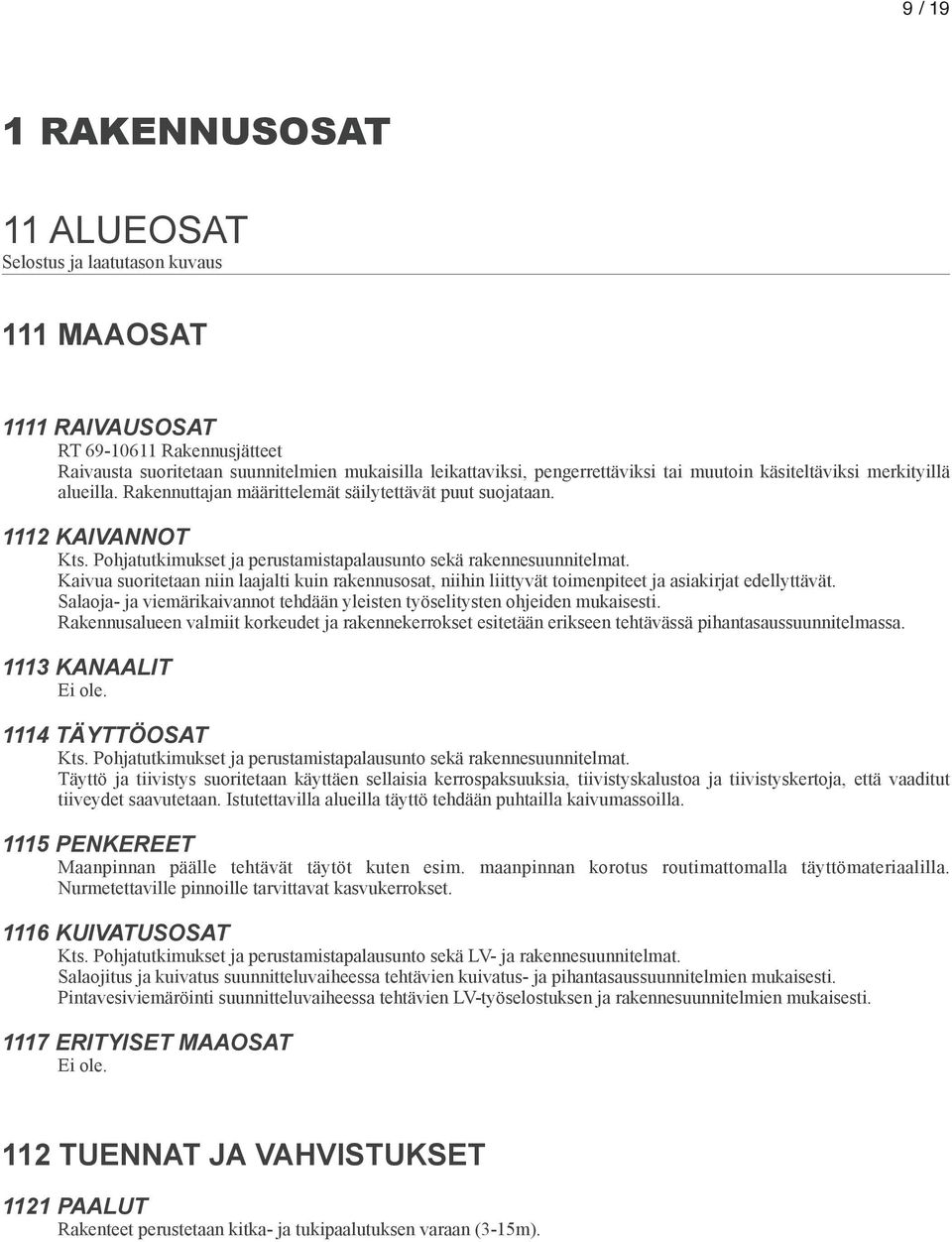

9 9" / 19 " 1 RAKENNUSOSAT 11 ALUEOSAT Selostus ja laatutason kuvaus 111 MAAOSAT 1111 RAIVAUSOSAT RT Rakennusjätteet Raivausta suoritetaan suunnitelmien mukaisilla leikattaviksi, pengerrettäviksi tai muutoin käsiteltäviksi merkityillä alueilla. Rakennuttajan määrittelemät säilytettävät puut suojataan KAIVANNOT Kts. Pohjatutkimukset ja perustamistapalausunto sekä rakennesuunnitelmat. Kaivua suoritetaan niin laajalti kuin rakennusosat, niihin liittyvät toimenpiteet ja asiakirjat edellyttävät. Salaoja- ja viemärikaivannot tehdään yleisten työselitysten ohjeiden mukaisesti. Rakennusalueen valmiit korkeudet ja rakennekerrokset esitetään erikseen tehtävässä pihantasaussuunnitelmassa KANAALIT Ei ole TÄYTTÖOSAT Kts. Pohjatutkimukset ja perustamistapalausunto sekä rakennesuunnitelmat. Täyttö ja tiivistys suoritetaan käyttäen sellaisia kerrospaksuuksia, tiivistyskalustoa ja tiivistyskertoja, että vaaditut tiiveydet saavutetaan. Istutettavilla alueilla täyttö tehdään puhtailla kaivumassoilla PENKEREET Maanpinnan päälle tehtävät täytöt kuten esim. maanpinnan korotus routimattomalla täyttömateriaalilla. Nurmetettaville pinnoille tarvittavat kasvukerrokset KUIVATUSOSAT Kts. Pohjatutkimukset ja perustamistapalausunto sekä LV- ja rakennesuunnitelmat. Salaojitus ja kuivatus suunnitteluvaiheessa tehtävien kuivatus- ja pihantasaussuunnitelmien mukaisesti. Pintavesiviemäröinti suunnitteluvaiheessa tehtävien LV-työselostuksen ja rakennesuunnitelmien mukaisesti ERITYISET MAAOSAT Ei ole. 112 TUENNAT JA VAHVISTUKSET 1121 PAALUT Rakenteet perustetaan kitka- ja tukipaalutuksen varaan (3-15m).

10 " 10 /" PÄÄLLYSTEET Pihan pinta muotoillaan kaltevaksi rakennuksesta poispäin siten, että pintavedet kulkeutuvat esteettömästi kaivoihin. Rakennuksen sokkelin viereen tehdään 600mm leveä seulanpääkivikaista. Reunakivinä käytetään betonisia upotettavia betonisia reunakiviä LIIKENNEALUEIDEN PÄÄLLYSTEET Asfalttia käytetään pysäköintialueella sekä rakennuksen huoltotiellä ja osin kevyen liikenteen väylän päällysteenä. Luiskan ja oleskelualueiden päällysteenä betonikiveys KASVILLISUUS Kaikki pinnat, joita ei päällystetä, viheriöidään. Nurmikko tyyppiä "käyttönurmi". Tontille istutetaan puita ja pensaita pihasuunnitelman mukaisesti. 114 ALUEEN VARUSTEET 1141 TALOVARUSTEET Pihateiden ja pysäköintialueen liikennemerkit, pyörätelineet, lipputanko, roskakorit, oleskelualueiden penkit, valaistu vitriini/ilmoitustaulu sisäänkäynnin läheisyyteen, hiekoituslaatikot. Jätehuollon syväkeräysastiat: - 2x5m3 (sekajäte, paperi+kartonki) - 2x3m3 (lasi, metalli) - 1x1,3m3 (bio) Autolämmityspistorasiat henkilökunnan autopaikoille. Piha-alueen valaistus. Julkisivuvalaistus. 115 ALUEEN RAKENTEET 1153 AIDAT JA TUKIMUURIT Sisäänkäyntisivun sekä kahvion terassin tukimuurit betonista ALUEEN RTAAT, LUISKAT JA TERASSIT Pääsisäänkäynnin ulkoportaat betonirakenteisina ja katettuna. Portaisiin graniittiaskelmat. Portaisiin ja pääsisäänkäynnin katoksen alapuoliselle kiveykselle lämmitys.

11 " 11 / 19 " 12 TALO-OSAT Selostus ja laatutason kuvaus 121 PERUSTUKSET 1211 ANTURAT Paikalla valetut, maanvaraiset teräsbetonianturat rakennesuunnitelmien mukaisesti PERUSMUURIT, PERUSPILARIT JA PERUSPALKIT Perusmuurit, -pilarit ja -palkit tehdään teräsbetonista paikallavalettuina. Sokkelit ovat teräsbetonisia kuorielementtejä. Ne kannatellaan paikallavalurakenteesta joko betonikonsolien tai ruostumattomien teräskannakkeiden avulla. Perusmuurit lämmöneristetään EPS-levyillä ja vedeneristeenä käytetään modifioitua bitumikermiä. 122 ALAHJAT 1221 ALAHJAT Paikallavalettuja maanvaraisia, alapuolelta eritettyjä (EPS) teräsbetonilaattoja ERITYISET ALAHJAT Vedenkäsittelyaltaat altaiden betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna altaan teräsosat maadoitetaan altaiden alle lämmöneristys suulakepuristetusta solupolystyreenistä (XPS) Puu- ja puhallinpedit kellarin alapohjan päälle tehdään teräsbetoniset pedit puuja ja puhaltimia varten alapohjalaatan ja pedin väliin vaimennuslevyt (EPDM-kumia). Väestönsuojan oven eteen tehdään suojaoven aukeamisen mahdollistava lattiasyvennys. 123 RUNKO 1231 VÄESTÖNSUOJAT Väestönsuoja ja hätäpoistumiskäytävä teräsbetonirakenteisena. S1-luokan väestönsuoja toimii rauhan aikana henkilökunnan puku- ja pesutilana KANTAVAT SEINÄT Kantavat seinät ovat teräsbetonirakenteisia. Kaikki kellarin seinät ovat paikallavalua. Ensimmäisen ja toisen kerroksen betoniseinät ovat pääosin elementtejä PILARIT Pilarit tehdään pääosin teräsbetonista paikallavalettuina kellarikerroksessa ja elementtirakenteina muissa kerroksissa. Rakennuksen ulkopuoliset pilarit kuumasinkittyä ja maalattua terästä PALKIT Kellarikerroksessa palkit tehdään teräsbetonista paikallavalettuina. Muilla alueilla palkit ovat teräsbetonisia, elementtivalmisteisia palkkeja. Pääsisäänkäynnin katoksessa kuumasinkittyjä ja maalattuja teräspalkkeja VÄLIHJAT Välipohjat teräsbetonisia esijännitettyjä ontelolaattoja tai paikallavalettuja teräsbetonilaattoja. Allastasanteet valetaan paikalla vesitiiviistä betonista. Välipohjien palokatko hormien kohdalla valetaan umpeen

12 " 12 /" YLÄHJAT Allashuoneessa yläpohjan kantavana rakenteena toimivat teräsbetoniset TT-laatat, muualla ontelolaatat. Yläpohjan höyrynsulkuna käytetään tuoteluokan BTL2 bitumikermiä, joka toimii samalla työnaikaisena vedeneristyksenä estäen TT- ja ontelolaattojen kastumisen. Lämmöneristys tehdään mineraalivillasta ja vesikaton tukirakenteet vähintään lujuusluokan T24 vaatimukset täyttävästä puutavarasta RUNKORTAAT Paikallavalettuja tai elementtivalmisteisia teräsbetoniportaita. Uima-altaiden portaat vesitiiviistä betonista. Vesiliukumäen porras tehdään paikallavalettuna teräsbetonista tai teräsrunkoisena lujitemuoviportaana ERITYISET RUNKORAKENTEET Uima-allasrakenteet - altaiden betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna - allastason lattian kantava laatta erotetaan liikuntasaumoilla allasrakenteista ja alustan rakenteista - uima-allaskaukalot laakeroidaan alapuolisista seinistä liikuntasaumoin - haponkestävästä teräksestä valmistetut t (valaisin/kamera) asennetaan valun yhteydessä rakenteeseen. - allastasanteisiin vedeneristys - allashuoneen teräsosat maadoitetaan 124 JULKISIVUT 1241 ULKOSEINÄT Ulkoseinien pintaverhouksena on kolmikerrosrapattu tiili, maalattu puu sekä muovipinnoitettu pelti. Lämmöneristeenä käytetään mineraalivillaa. Tiilen ja lämmöneristeen välissä on tuuletusrako. Sokkelit maalattuja sileävalettuja betonielementtejä. Sisäkuoret ovat pääasiassa kantavia teräsbetonielementtejä. Allasosaston ulkoseinien lämmöneristävyys (U = 0,14 W/m2K) on Rakentamismääräyskokoelman edellyttämää tasoa (U=0,17 W/m2K) parempi Opetusministeriön suositusten mukaisesti IKKUNAT Ikkunat ovat pulveripolttomaalattuja alumiiniprofiilirakenteisia. Ulkoikkunoissa 3-lasinen eristyslasi. Puku- ja pesuhuoneen ikkunoissa hiekkapuhallus-/opaalikalvo. Vesipellit muovipinnoitettua teräspeltiä ULKO-OVET Ulko-ovet ovat pulveripolttomaalattuja lämpökatkaistuja lasiaukollisia alumiiniprofiilirakenteisia ovia. Pääsisäänkäynnin ovet automaattitoimisia alumiiniprofiililiukuovia. Ulko-ovet lasitetaan karkaistuilla 3-kertaisilla eristyslasielementeillä. Allashuoneen yhteydessä olevien ovien sisäpuolisissa laseissa lisäksi laminointi. Huoltotiloihin menevät ovet polttomaalattuja ja lämmöneristettyjä teräsulko-ovia. Avain- ja lukkojärjestelmä Abloy Protec Cliq. Ulko-ovet kulkuvalvottuja JULKISIVUVARUSTEET Iv-säleiköt ym. - polttomaalataan ympäröivän seinän väriin Seinäopasteet - kolmikerrosrapattuun ulkoseinään maalattuna teksti: Uimahalli.

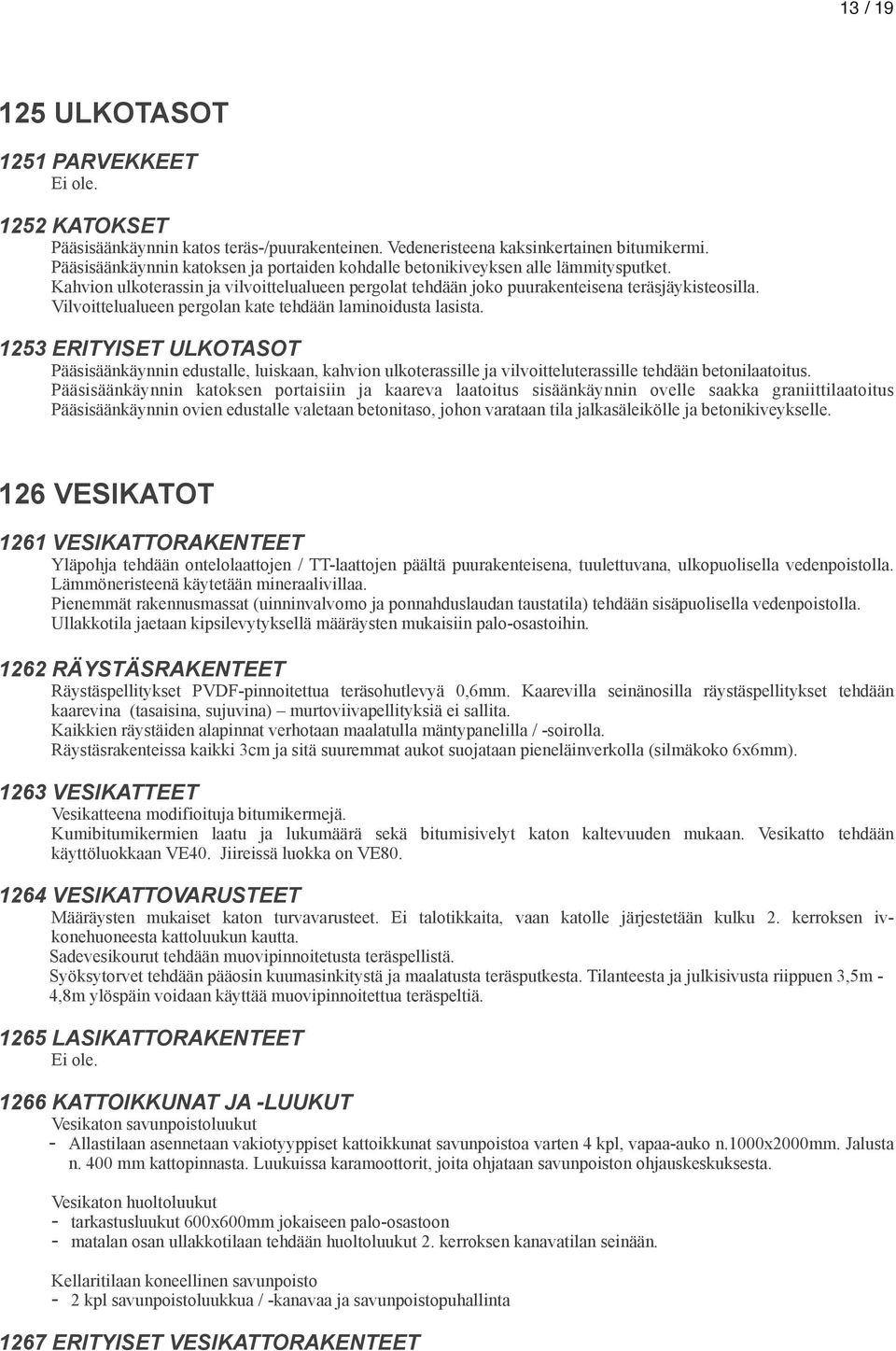

13 ! 13 /! ULKOTASOT 1251 PARVEKKEET Ei ole KATOKSET Pääsisäänkäynnin katos teräs-/puurakenteinen. Vedeneristeena kaksinkertainen bitumikermi. Pääsisäänkäynnin katoksen ja portaiden kohdalle betonikiveyksen alle lämmitysputket. Kahvion ulkoterassin ja vilvoittelualueen pergolat tehdään joko puurakenteisena teräsjäykisteosilla. Vilvoittelualueen pergolan kate tehdään laminoidusta lasista ERITYISET ULKOTASOT Pääsisäänkäynnin edustalle, luiskaan, kahvion ulkoterassille ja vilvoitteluterassille tehdään betonilaatoitus. Pääsisäänkäynnin katoksen portaisiin ja kaareva laatoitus sisäänkäynnin ovelle saakka graniittilaatoitus Pääsisäänkäynnin ovien edustalle valetaan betonitaso, johon varataan tila jalkasäleikölle ja betonikiveykselle. 126 VESIKATOT 1261 VESIKATTORAKENTEET Yläpohja tehdään ontelolaattojen / TT-laattojen päältä puurakenteisena, tuulettuvana, ulkopuolisella vedenpoistolla. Lämmöneristeenä käytetään mineraalivillaa. Pienemmät rakennusmassat (uinninvalvomo ja ponnahduslaudan taustatila) tehdään sisäpuolisella vedenpoistolla. Ullakkotila jaetaan kipsilevytyksellä määräysten mukaisiin palo-osastoihin RÄYSTÄSRAKENTEET Räystäspellitykset PVDF-pinnoitettua teräsohutlevyä 0,6mm. Kaarevilla seinänosilla räystäspellitykset tehdään kaarevina (tasaisina, sujuvina) murtoviivapellityksiä ei sallita. Kaikkien räystäiden alapinnat verhotaan maalatulla mäntypanelilla / -soirolla. Räystäsrakenteissa kaikki 3cm ja sitä suuremmat aukot suojataan pieneläinverkolla (silmäkoko 6x6mm) VESIKATTEET Vesikatteena modifioituja bitumikermejä. Kumibitumikermien laatu ja lukumäärä sekä bitumisivelyt katon kaltevuuden mukaan. Vesikatto tehdään käyttöluokkaan VE40. Jiireissä luokka on VE VESIKATTOVARUSTEET Määräysten mukaiset katon turvavarusteet. Ei talotikkaita, vaan katolle järjestetään kulku 2. kerroksen ivkonehuoneesta kattoluukun kautta. Sadevesikourut tehdään muovipinnoitetusta teräspellistä. Syöksytorvet tehdään pääosin kuumasinkitystä ja maalatusta teräsputkesta. Tilanteesta ja julkisivusta riippuen 3,5m - 4,8m ylöspäin voidaan käyttää muovipinnoitettua teräspeltiä LASIKATTORAKENTEET Ei ole KATTOIKKUNAT JA -LUUKUT Vesikaton savunpoistoluukut - Allastilaan asennetaan vakiotyyppiset kattoikkunat savunpoistoa varten 4 kpl, vapaa-auko n.1000x2000mm. Jalusta n. 400 mm kattopinnasta. Luukuissa karamoottorit, joita ohjataan savunpoiston ohjauskeskuksesta. Vesikaton huoltoluukut - tarkastusluukut 600x600mm jokaiseen palo-osastoon - matalan osan ullakkotilaan tehdään huoltoluukut 2. kerroksen kanavatilan seinään. Kellaritilaan koneellinen savunpoisto - 2 kpl savunpoistoluukkua / -kanavaa ja savunpoistopuhallinta 1267 ERITYISET VESIKATTORAKENTEET

14 ! 14 /! TILAOSAT Selostus ja laatutason kuvaus 131 TILAN JAKO-OSAT 1311 VÄLISEINÄT Väliseinät yleensä puolipuhtaaksi muurattuja ja tasoitettuja 1/2-kiven seiniä. Märkätilojen seiniin vedeneristys. Vedeneristeiden on oltava uimahalliolosuhteisiin soveltuvia. Väestönsuojaan tehtävien henkilökunnan tilojen väliseinät kipsilevypintaisia teräsrankaseiniä. Hormien seinärakenteet kiviaineisia SISÄLASISEINÄT JA -IKKUNAT Lasiväliseinät pulveripolttomaalattuja alumiiniprofiilirakenteisia. Allashuoneen ja kuivan tilan huoneiden välissä 2k-eristyslasi. Samoin uinninvalvomon ikkunat/lasiseinät 2keristyslaseja. Kaikki allastiloihin, pesu- ja pukuhuoneisiin tulevat ikkunat laminoitua ja karkaistua lasia. Puku-pesutilojen ikkunoissa hiekkapuhallus- / opaalikalvo. Allasikkunat 12 kpl - ikkunan takana kellaritilan puolella valaisin - pyöreä ikkuna halk. 336mm Uima-altaiden kameraikkunat 3 kpl (pääaltaan syvä pää ja monitoimiallas) - ikkunan takana kellaritilan puolella valvontakamera - pyöreä ikkuna halk. 240mm 1313 ERITYISVÄLISEINÄT Wc-tilojen jakoseinät ja virtsalosuojaseinät vakiovalmisteisia alumiinirunkoisia, 10mm:n umpilaminaattiseiniä KAITEET Kaiteet, käsijohteet ja kannakkeet ulkotilassa ja kuivissa sisätiloissa rst-putkea / -tankoa EN , halk. 42mm. Allashuoneissa kaiteet haponkestävää teräsputkea EN tai EN , pinnankarheus 0,3 um (mirror polished), Mo-pitoisuus 2,5%. Monitoimialtaalle vesivoimistelutangot / käsijohteet jokaiselle sivulle. Teknisissä tiloissa kaiteet sinkittyjä teräsputkikaiteita VÄLIOVET Kuivien tilojen ovet laminaattipintaisia kovapuureunaisia laakaovia / pulveripolttomaalattuja alumiiniprofiililasiovia. Märkätilojen ovet pulveripolttomaalattuja alumiiniprofiililasiovia / saumattomia muottipuristettuja lujitemuoviovia (säädettävät alumiinikarmit) / kokolasiovia (osassa lasiovia hiekkapuhallus- / opaalikalvo). Oviin turvalasit määräysten mukaisesti. Allashuoneessa ja puku-pesutiloissa lasit karkaistuja ja laminoituja. Palo-ovet vakiotyyppisiä luokiteltuja alumiiniprofiili- /teräsovia. Kaikki ovipumput yleisötiloissa liukuvetovarsilla. Tuulikaapin ovet automaattitoimisia alumiinirakenteisia lasiliukuovia. Avain- ja lukkojärjestelmä Abloy Protec Cliq. Asiakastilojen ovissa ei yleensä kynnyksiä tai automaattiset tiivistekynnykset. Märkätiloissa ja teknisissä tiloissa rst/hst-kynnykset. Muuten ovien kynnykset yleensä tammea ERITYISOVET Väestönsuojan suojaovi ja hätäpoistumiskäytävän sulkuluukku maalattua terästä TILARTAAT Ei ole ERITYISET TILAJAKO-OSAT Ei ole.

15 ! 15 /! TILAPINNAT Uima-altaiden, uimahallitilojen ja muiden kosteusteknisiltä ominaisuuksiltaan erityistiloiksi luokiteltujen tilojen laatoituksiin käytetään tiiviitä, standardien SFS-EN 121 ja/tai SFS-EN 176 vaatimukset täyttäviä laattoja (SisäRYL 2013, ) LATTIOIDEN PINTARAKENTEET Lattiakaivollisissa tiloissa (kuten allashuone, pesutilat jne.) kantavan teräsbetonilaatan päälle valetaan raudoitettu kallistettu pintabetonilaatta. Puku-, pesu- ja wc-tiloihin asennetaan vesikiertoinen lattialämmitysputkisto LATTIAPINNAT Käytävä- ja aulatiloissa, kahviossa sekä pukuhuoneissa kuivapuristelaatta. Henkilökunta- ja aputiloissa yleensä PUR-pintainen muovimatto tai kautsupäällyste. Kaikki märkätilat, wc-, puku- ja siivoustilat varustetaan lattiakaivoin. Vedeneristys tehdään siveltävillä vedeneristysaineilla. Lattiakaivollisissa tiloissa matto toimii vedeneristeenä ja nostetaan seinälle jalkalistaksi 100mm. Wc-tilojen laatoitetut lattiat saumataan epoksilla. Allashuoneiden lattiaan ja muihin uima-allasosastoon liittyviin märkätiloihin sekä saunojen, pesuhuoneiden ja niihin liittyvien wc- tilojen lattioihin epoksisaumattu liukuestepintainen (-b / -c) keraaminen laatoitus. Kellarin teknisissä tiloissa ja kemikaalivarastoissa vesihöyryä läpäisevä vesiemulsioepoksipinoite. Iv-konehuoneiden lattiaan polyuretaanielastomeeri - tilan reunoilla ja läpivientien kohdalla pinnoite nostetaan betonilattiaan kiinnitettyä 100mm korkeaa puusoiroa vasten SISÄKATTORAKENTEET Alakatot kuivissa tiloissa pääosin kipsilevykattoja (osa avattavia ja osassa levyjä reiítys+vaimennushuopa). Tarkastusluukut tehdasvalmisteisia; polttomaalattua terästä. Tuulikaapissa pulverimaalattu alumiinisälealakatto. Allashuoneiden alakatot Barrisol Stretch, mikroperforoitu, valkoinen. Alakaton yläpuolelle Ewona 40mm polyesterikuitulevy ääntä absorboimaan. Puku- ja pesutiloissa sekä niihin liittyvissä wc-tiloissa sävylakattu puupaneli- / rima-alakatto. Alakaton yläpuolelle järjestetään tuloilmapuhallus. Saunojen alakatot tuijaa SISÄKATTOPINNAT Teknisten tilojen betoniset kattopinnat paikkatasoitetaan ja maalataan. Muiden tilojen maalattavat katot tasoitetaan ja maalataan SEINIEN PINTARAKENTEET 2. kerroksen iv-konehuoneen ja kanavatilan seiniin reikäpeltipintainen akustolevy. Allashuoneen seiniin (akustoimaan) osittain Barrisol Stretch / rimoitus + akustolevy (Ewona 40mm polyesterikuitulevy); ulkoseinillä irti taustastaan SEINÄPINNAT Pesuhuoneiden ja niihin liittyvien wc- tilojen seinät laatoitetaan kokonaan. Pukuhuoneiden, kuivien tilojen wc:iden sekä siivoustilojen seinät laatoitetaan korkeudelle h=1500mm. Vesipisteen ja altaan taustaseinä laatoitetaan lattiasta 450mm altaan yläpuolelle ja koko altaan leveydeltä. Kaikkien seinälaatoitusten alle nestemäisenä levitettävä vedeneriste. Allastilojen seinäpinnat, pilarit ja pilasterit laatoitetaan korkeuteen h= mm. Muuten allastilojen betoniosille tasoitus + maalaus (ulkoseinien maalin vesihöyryn vastus 300 PAM (1.43x10^11m2sPa/kg)) Kuivien tilojen seinissä tasoitus + maalaus, osin laatoitus. Teknisten tilojen seinissä maalaus ERITYISET TILAPINNAT Saunojen seiniin lämmöneristys ja alumiinipaperitiivistys. Saunojen katto ja seinät tuijaa. Saunojen lauteet betonirakenteisia (uima-allasvedellä jäähdytettyjä). Lauteet vesieristettyjä ja laatoitettuja, askelmatasoilla liukuestelaatta. Uima-altaisiin niihin soveltuva keraaminen laatta. Reunadetaljeissa (loiskekourut, portaat, altaan ja korokkeiden reunat ym.) käytetään erikoismuotolaattoja / poltomaalattuja alumiinisia muotolistoja. Silloin, kun altaissa vesisyvyys on 800mm, käytetään pohjassa b-luokan liukuestelaattaa. Allasportaissa käytetään C-luokan liukuestelaattoja. Loiskekourut ja altaat saumataan epoksilla.

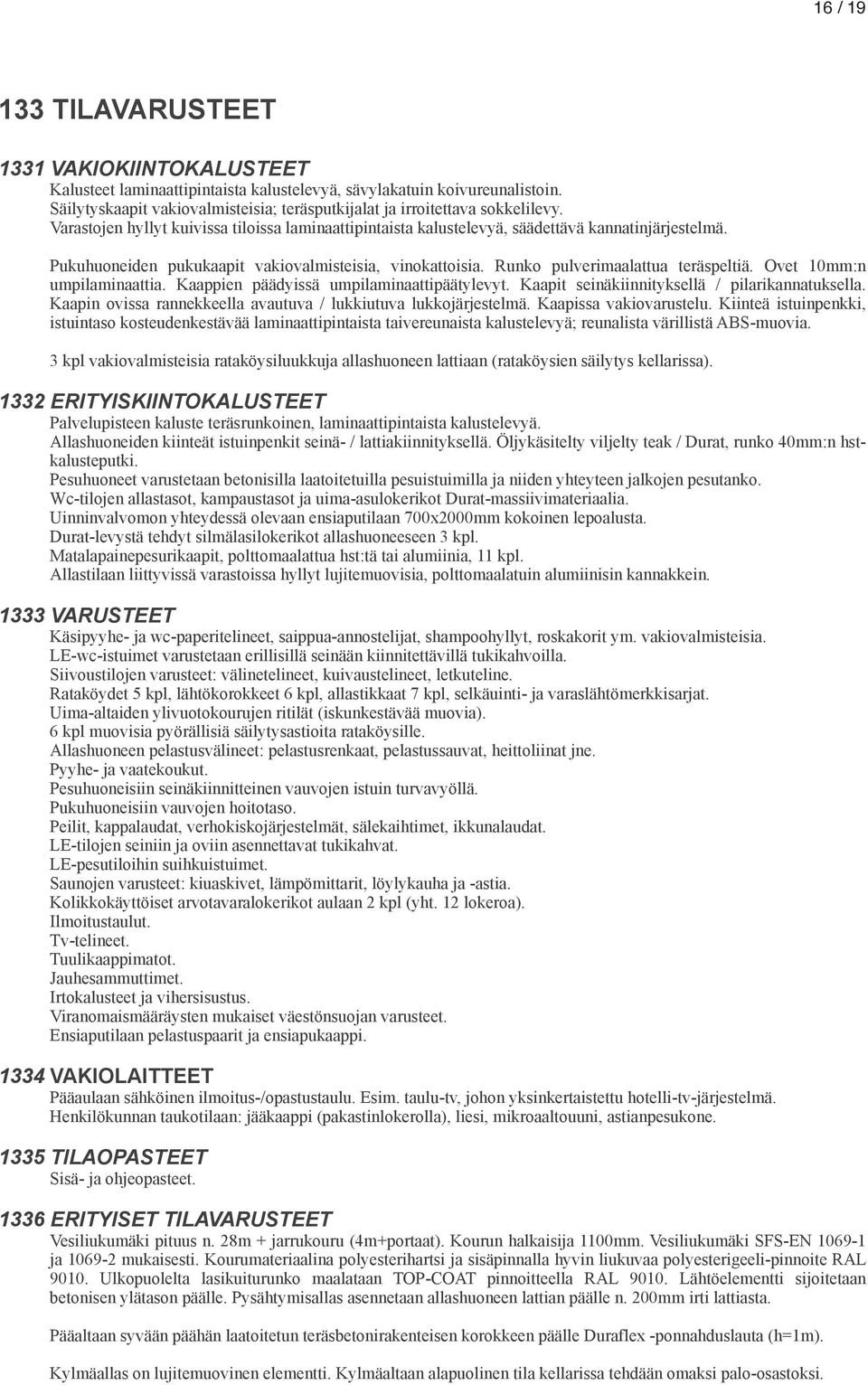

16 ! 16 /! TILAVARUSTEET 1331 VAKIOKIINTOKALUSTEET Kalusteet laminaattipintaista kalustelevyä, sävylakatuin koivureunalistoin. Säilytyskaapit vakiovalmisteisia; teräsputkijalat ja irroitettava sokkelilevy. Varastojen hyllyt kuivissa tiloissa laminaattipintaista kalustelevyä, säädettävä kannatinjärjestelmä. Pukuhuoneiden pukukaapit vakiovalmisteisia, vinokattoisia. Runko pulverimaalattua teräspeltiä. Ovet 10mm:n umpilaminaattia. Kaappien päädyissä umpilaminaattipäätylevyt. Kaapit seinäkiinnityksellä / pilarikannatuksella. Kaapin ovissa rannekkeella avautuva / lukkiutuva lukkojärjestelmä. Kaapissa vakiovarustelu. Kiinteä istuinpenkki, istuintaso kosteudenkestävää laminaattipintaista taivereunaista kalustelevyä; reunalista värillistä ABS-muovia. 3 kpl vakiovalmisteisia rataköysiluukkuja allashuoneen lattiaan (rataköysien säilytys kellarissa) ERITYISKIINTOKALUSTEET Palvelupisteen kaluste teräsrunkoinen, laminaattipintaista kalustelevyä. Allashuoneiden kiinteät istuinpenkit seinä- / lattiakiinnityksellä. Öljykäsitelty viljelty teak / Durat, runko 40mm:n hstkalusteputki. Pesuhuoneet varustetaan betonisilla laatoitetuilla pesuistuimilla ja niiden yhteyteen jalkojen pesutanko. Wc-tilojen allastasot, kampaustasot ja uima-asulokerikot Durat-massiivimateriaalia. Uinninvalvomon yhteydessä olevaan ensiaputilaan 700x2000mm kokoinen lepoalusta. Durat-levystä tehdyt silmälasilokerikot allashuoneeseen 3 kpl. Matalapainepesurikaapit, polttomaalattua hst:tä tai alumiinia, 11 kpl. Allastilaan liittyvissä varastoissa hyllyt lujitemuovisia, polttomaalatuin alumiinisin kannakkein VARUSTEET Käsipyyhe- ja wc-paperitelineet, saippua-annostelijat, shampoohyllyt, roskakorit ym. vakiovalmisteisia. LE-wc-istuimet varustetaan erillisillä seinään kiinnitettävillä tukikahvoilla. Siivoustilojen varusteet: välinetelineet, kuivaustelineet, letkuteline. Rataköydet 5 kpl, lähtökorokkeet 6 kpl, allastikkaat 7 kpl, selkäuinti- ja varaslähtömerkkisarjat. Uima-altaiden ylivuotokourujen ritilät (iskunkestävää muovia). 6 kpl muovisia pyörällisiä säilytysastioita rataköysille. Allashuoneen pelastusvälineet: pelastusrenkaat, pelastussauvat, heittoliinat jne. Pyyhe- ja vaatekoukut. Pesuhuoneisiin seinäkiinnitteinen vauvojen istuin turvavyöllä. Pukuhuoneisiin vauvojen hoitotaso. Peilit, kappalaudat, verhokiskojärjestelmät, sälekaihtimet, ikkunalaudat. LE-tilojen seiniin ja oviin asennettavat tukikahvat. LE-pesutiloihin suihkuistuimet. Saunojen varusteet: kiuaskivet, lämpömittarit, löylykauha ja -astia. Kolikkokäyttöiset arvotavaralokerikot aulaan 2 kpl (yht. 12 lokeroa). Ilmoitustaulut. Tv-telineet. Tuulikaappimatot. Jauhesammuttimet. Irtokalusteet ja vihersisustus. Viranomaismääräysten mukaiset väestönsuojan varusteet. Ensiaputilaan pelastuspaarit ja ensiapukaappi VAKIOLAITTEET Pääaulaan sähköinen ilmoitus-/opastustaulu. Esim. taulu-tv, johon yksinkertaistettu hotelli-tv-järjestelmä. Henkilökunnan taukotilaan: jääkaappi (pakastinlokerolla), liesi, mikroaaltouuni, astianpesukone TILAOPASTEET Sisä- ja ohjeopasteet ERITYISET TILAVARUSTEET Vesiliukumäki pituus n. 28m + jarrukouru (4m+portaat). Kourun halkaisija 1100mm. Vesiliukumäki SFS-EN ja mukaisesti. Kourumateriaalina polyesterihartsi ja sisäpinnalla hyvin liukuvaa polyesterigeeli-pinnoite RAL Ulkopuolelta lasikuiturunko maalataan TOP-COAT pinnoitteella RAL Lähtöelementti sijoitetaan betonisen ylätason päälle. Pysähtymisallas asennetaan allashuoneen lattian päälle n. 200mm irti lattiasta. Pääaltaan syvään päähän laatoitetun teräsbetonirakenteisen korokkeen päälle Duraflex -ponnahduslauta (h=1m). Kylmäallas on lujitemuovinen elementti. Kylmäaltaan alapuolinen tila kellarissa tehdään omaksi palo-osastoksi.

17 ! 17 /! MUUT TILAOSAT 1341 HOITOTASOT JA KULKURAKENTEET Allastekniseen tilan ja 2. kerroksen iv-konehuoneen portaat/huoltotasot sinkittyä teräsputkea ja -ritilää TULISIJAT JA SAVUHORMIT Ei ole MUUT ERITYISET TILAOSAT Ei ole. 135 TILAELEMENTIT Ei ole.

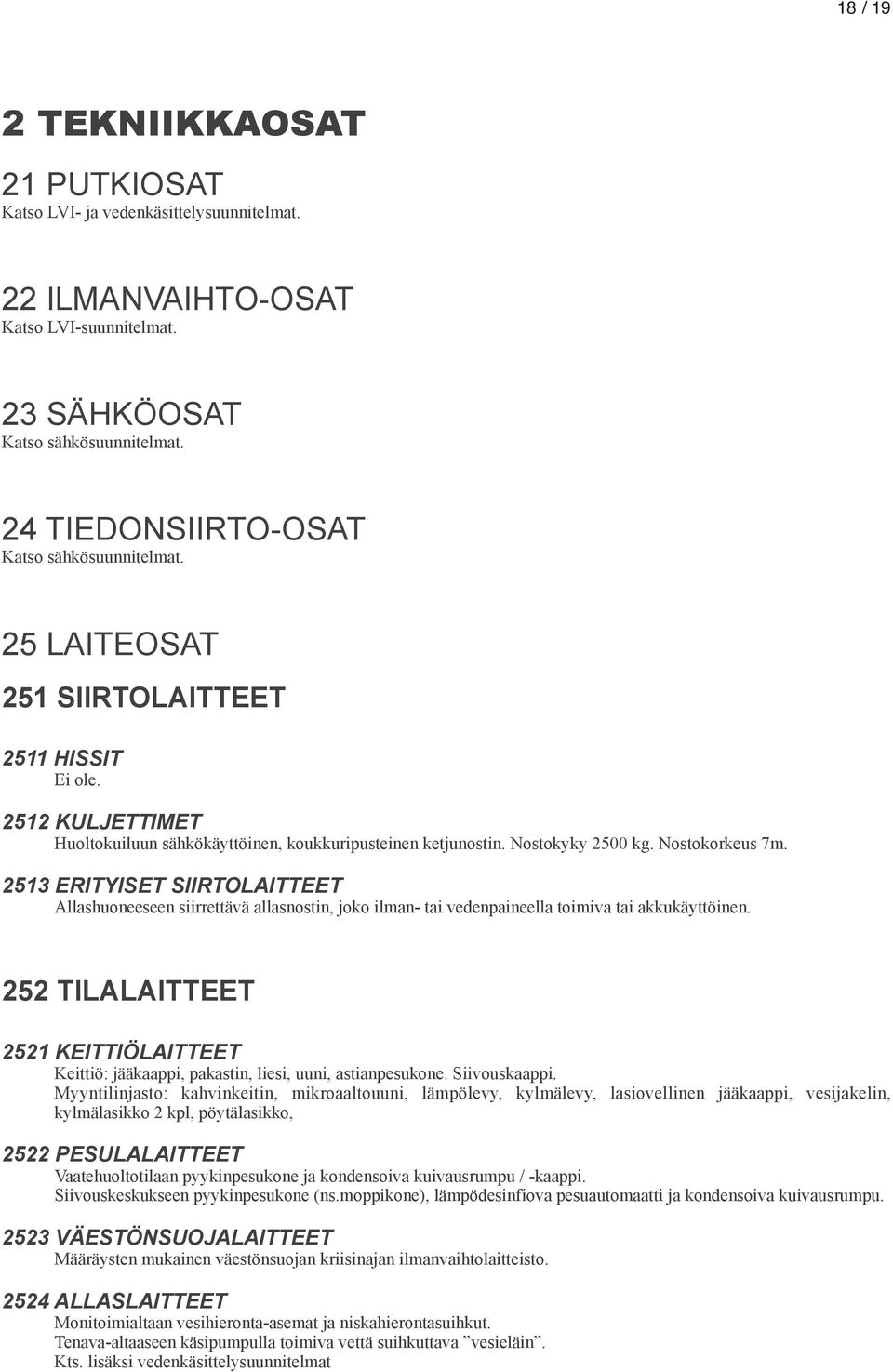

18 ! 18 /! 19 2 TEKNIIKKAOSAT 21 PUTKIOSAT Katso LVI- ja vedenkäsittelysuunnitelmat. 22 ILMANVAIHTO-OSAT Katso LVI-suunnitelmat. 23 SÄHKÖOSAT Katso sähkösuunnitelmat. 24 TIEDONSIIRTO-OSAT Katso sähkösuunnitelmat. 25 LAITEOSAT 251 SIIRTOLAITTEET 2511 HISSIT Ei ole KULJETTIMET Huoltokuiluun sähkökäyttöinen, koukkuripusteinen ketjunostin. Nostokyky 2500 kg. Nostokorkeus 7m ERITYISET SIIRTOLAITTEET Allashuoneeseen siirrettävä allasnostin, joko ilman- tai vedenpaineella toimiva tai akkukäyttöinen. 252 TILALAITTEET 2521 KEITTIÖLAITTEET Keittiö: jääkaappi, pakastin, liesi, uuni, astianpesukone. Siivouskaappi. Myyntilinjasto: kahvinkeitin, mikroaaltouuni, lämpölevy, kylmälevy, lasiovellinen jääkaappi, vesijakelin, kylmälasikko 2 kpl, pöytälasikko, 2522 PESULALAITTEET Vaatehuoltotilaan pyykinpesukone ja kondensoiva kuivausrumpu / -kaappi. Siivouskeskukseen pyykinpesukone (ns.moppikone), lämpödesinfiova pesuautomaatti ja kondensoiva kuivausrumpu VÄESTÖNSUOJALAITTEET Määräysten mukainen väestönsuojan kriisinajan ilmanvaihtolaitteisto ALLASLAITTEET Monitoimialtaan vesihieronta-asemat ja niskahierontasuihkut. Tenava-altaaseen käsipumpulla toimiva vettä suihkuttava vesieläin. Kts. lisäksi vedenkäsittelysuunnitelmat

19 ! 19 /! ERITYISET TILALAITTEET Allas-, puku- ja pesutilojen siivoukseen matalapainepesurijärjestelmä. Erm-laitossähkökiukaat, 4 kpl. Palvelupisteelle kassajärjestelmät sekä asiakasliikenteen kulunvalvontajärjestelmä (rannekkeilla toimivat kulkuportit ja pukukaapit). Uinninvalvomon laitteet (kuulutusjärjestelmä, kameravalvontamonitorit). Teknisen valvomon laitteet (kameravalvontamonitorit, rakennuksen tekniikan ja vedenkäsittelyprosessin valvontalaitteet). Kulkuporttijärjestelmä rannekkeineen. Video- / kameravalvonta allashuoneeseen ja ulkoalueelle. Äänentoistolaitteet yleiskuulutuksiin ja uinnin-/vesivoimistelun ohjaajille.

20 ARKKITEHTITOIMISTO arkmill Oy Savenvalajankatu 3A KERAVA. Oulaisten uimahalli YLEISSUUNNITELMA L2 HUONETILAOHJELMA Kellarikerros m2 HS Porrashuone 6,0 10,0 Vaatehuolto 12,0 - VSS / hkk:n pukutilat Käytävä 14 m2 IVL-1 varasto 2,5 m2 Pukuhuoneet 2 kpl 10 m2 Suihkutila 2 kpl 4,5 m2 Wc:t 2 kpl 5 m2 38,5 67,0 Taukotila / hkk 18,5 Allastekninen tila 742,5 Siirtoilmakammiot 140, ,0 Vedenkäsittelyaltaat 176,0 108,0 Tekninen valvomo 18,5 11,5 Varasto 10,5 15,0 Verstas 23,0 22,0 Sähköpääkeskus 11,0 20,5 Lämmönjakohuone 11,5 26,0 Ilmanvaihtokonehuone 37,5 - Kylmäaltaan konehuone 8,5 - Porrashuone 9,5 Yhteensä 1 263,5 1. kerros m2 Tuulikaappi 14,0 14,0 HS Aula 75,0 Kahvio 70,0 207,0!1

21 Wc / naiset LE-wc -mitoitus 4,0 Wc / miehet LE-wc -mitoitus 5,0 13,0 Löytötavarat 1,0 - Toimisto hallipäällikkö 15,0 15,0 Wc henkilökunnan 3,0 - Liput / kahviomyynti 23,5 23,0 Keittiö lämmityskeittiö 11,0 11,0 Varasto keittiön 5,0 - Käytävä 35,5 26,5 Jakokeskus 2,0 - Lisätty liikuntaesteisosasto, LE-pukuhuone joka palvelee tapauksessa 6,0 - kun avustaja on eri LE-pesuhuone sukupuolta kuin avustettava 2,5 - LE-wc 4,0 - Siivouskeskus / vaatehuolto 15,0 15,5 Porrashuone 12,0 10,0 Pukuhuone / miehet 104 pukukaappia 83,0 116,0 Ryhmäpukuhuone 11 pukukaappia 13,0 12,0 Wc LE-wc -mitoitus 5,0 11,0 LE-pukuhuone 5,0 5,5 Pesuhuone 64,5 78,5 LE-pesu 3,5 4,5 Wc LE-wc -mitoitus 5,0 Wc 5,5 8,5 Sauna 14,0 14,0 Sauna LE-mitoitus 10,5 11,0 Pukuhuone / naiset 104 pukukaappia 83,0 131,0 Ryhmäpukuhuone 11 pukukaappia 13,0 12,0 Wc LE-wc -mitoitus 5,0 11,0 LE-pukuhuone 5,5 5,5 Pesuhuone 64,5 77,0 LE-pesu 3,5 5,0 Wc LE-wc -mitoitus 5,0 Wc 5,5 6,5 Sauna 14,0 14,0 Sauna LE-mitoitus 10,5 11,0!2

22 Jakokeskus 1,0 - Käytävä 46,5 Pääallashuone 953, ,0 Pääallas 380,5 m2 syvyys 1,3-3,5m 382,0 Opetusallas 109,5 m2 syvyys 0,45-0,9m 110,0 Tenava-allas 18,5 m2 syvyys 0,1-0,3m 17,0 Kylmäallas 2,5 m2 syvyys 1m 2,3 Siivoustila 7,5 8,0 Allasvälinevarasto 1 15,5 15,0 Tenava-wc 2,5 3,5 Uinninvalvomo / ensiaputila myös uinninopett. työtila 25,5 27,5 Monitoimiallashuone 247,5 281,0 Monitoimiallas 124 m2 syvyys 1,2-1,4m 127,0 Allasvälinevarasto 2 21,0 8,0 LE-wc 6,0 - Huoltokuilu HS:ssa huoltoluiska 200 m2 2,5 - Porrashuone 15,5 - Kemikaalivarasto 1 12,5 15,0 Kemikaalivarasto 2 17,0 15,0 Kiinteistövarasto 34,5 - Yhteensä 2 130,5 2. kerros m2 HS Porrashuone 15,5? Ilmanvaihtokonehuone 136,5? Kanavatila 130,0? Yhteensä 282,0 Kaikki kerrokset yhteensä 3 676,0 br-m2 br-m2 (Hankesuunnitelma) Kellarikerros 1567, kerros 2359, kerros 299,0?!3

23 Yhteensä 4225,0 k-m2 hu-m2 Kellarikerros kerros 2 285, kerros 15,5 272 Yhteensä 2301,0 3744,5 Tilavuus m3!4

24 Oulaisten uimahalli OUh PIIRUSTUSLUETTELO YLEISSUUNNITELMA L2 nro nimike mk pvm revisio 001 Asemapiirros 1: Pohjapiirustus 0. kerros 1: Pohjapiirustus 1. kerros 1: Pohjapiirustus 2. kerros 1: Kattokuva 1: Leikkaus A-A 1: Leikkaus B-B 1: Leikkaus C-C 1: Leikkaus D-D 1: Leikkaus E-E 1: Leikkaus F-F 1: Leikkaus G-G 1: Julkisivu itään 1: Julkisivu etelään 1: Julkisivu länteen 1: Julkisivu pohjoiseen 1: Paloalueet kerros 1: ARKKITEHTITOIMISTO arkmill Oy Savenvalajankatu 3 A KERAVA arkmill@arkmill.fi

25 ar ar ar ar ar II 70 Mittakaavat KONTTILANTIE hšlytysajoneuvo O 1/2 0,20 P ar nurm YU 5000 UIMAHALLI kerroksen lattia kellarin lattia bet.kiveys asf ohjeellinen rakennusalueen raja nurm huolto kellariin syvškeršyssšilišt nurm polkupyšršt P SIS NK YNTI jšttšliikenne asf. asf. 1:22 bet.kiveys hkk OULAISTENKATU 169 ap hkk 70 linja-autot 2ap hkk hkk hkk hkk hkk hkk lšmmitystolpat 4 kpl UIMARINKATU K.osa/KylŠ KASARMINM KI Rakennustoimenpide UUDISRAKENNUS Rakennuskohteen nimi ja osoite OULAISTEN UIMAHALLI UIMARINKATU OULAINEN Kortteli/Tila Tontti/Rn:o 25 1 Viranomaisen arkistointimerkintšjš varten Piirustuslaji YLEISSUUNNITELMA L2 Piirustuksen sisšltš Juoks.n:o ASEMAPIIRROS 1: Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Suunnitteluala, projektitunnus ja piirustusnumero Muutos ARKKITEHTITOIMISTO arkmill Oy SAVENVALAJANKATU 3A KERAVA. arkwell@arkwell.þ ark OUh 001

26 lattiakanaali ovipuhallukselle IVL-1 kellarin koneellinen savunpoisto valaisin valaisin kamera kamera naulakko PPP ppk kr sk hyllykkš rst-pšytš kellarin koneellinen savunpoisto PPP tarkastusluukku K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8! !030 3!285 5!840 5!445 20!365 D C G HS-1 ratakšysien pesupiste ratakšysien sšilytys (luukut allashuoneen lattiassa) 019 PKH pššaltaan syvš pššty A 021 SIIRTOILMAKAMMIO VSS / HENKIL KUNNAN TILAT 011 VAATE- 014 K YT. D-D leikkauslinja HUOLTO TAUKOTILA RRAS PKH WC WC HUONE S S A 130mm:n syvennys puskuriallas tasausallas tasausallas 010 SPK 009 TEKN. VALVOMO tarkastusluukku tarkastusluukku tarkastusluukku tyšpšytš 008 VERSTAS suodattimet hyllykkš 007 VAR. 003 ALLASTEKNINEN TILA hyllykkš F F 006 LJH C-C leikkauslinja 005 IV-KONEHUONE 004 KYLM ALTAAN KONEHUONE 022 SIIRTOILMAKAMMIO tasausallas B E HUOLTOAULA 001 RRASHUONE B E 1 C G 2 D KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN 25 1 arkmill Oy YLEISSUUNNITELMA L2 HJAPIIRUSTUS, kellarikerros 1:100 ark OUh 002

27 lattiapuhalluskanava silmšlasilokerikko silmšlasilokerikko ratakšysiluukku 1m:n ponnahduslauta ratakšysiluukku ratakšysiluukku palkki ap. penkki ikkunapuhallus jšštelšallas ym. naulakko kameraikkuna kameraikkuna ilmoitustaulu (syvyys 1,3-3,7m) pyšrštuolien sšilytys ja lataus PPP ikkunapuhallus 111 L YT - TAVARA ylšikk. ylšikk. kr ppk lšmpšdesinf. pesuatom. allasnostin ikkunapuhallus peili peili penkki paarit peili peili vino seinš juomapiste juomapiste iv tanko vesijuoksuvšille laveri ENSIAPUTILA / uinninopettajien tyštila juomapiste silmšlasilokerikko (syvyys 0,1-0,3m) (syvyys 0,45-0,9m) ylšikk. ylšikk. ylšikk. ylšikk. ylšikk. ylšikk. ylšikk. ylšikk. ylšikk. h=2300 h=2300 lasten turvaistuin h=1500 h=1500 lasten turvaistuin penkki "vesielšin" ikkunapuhallus h=2300 h=2300 lšylyveden otto lšylyveden otto penkki penkki h=2300 lattiapuhalluskanava allasnostin (syvyys n. 1m) ikkunapuhallus Tilavaraus ŠŠnentoistokeskukselle lastenhoito- taso lastenhoito- taso niskahieronta lastenhoito- taso lastenhoito- taso (syvyys 1,2-1,4m) 3 kpl penkki penkki penkki penkki ikkunapuhallus niskahieronta (2750x2800mm) K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. arkwell@arkwell.þ Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D 3!515 62!520 E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8! !030 3!285 5!840 5!445 20!365 D C G A penkki ikkunapuhallus 105 KEITTI 108 TOIMISTO SYVYYS 3,5m polkupyšršt 103 KAHVIO 104 LIPUT / KAHVIOMYYNTI 107 WC/hkk 106 VAR. info-tv A SYVYYS 3,4m 102 AULA mattosyvennys A B 101 TK SYVYYS 1,8m D-D leikkauslinja paloilmoitin P ALLAS 25m 112 K YT. 109 LE-WC/N RRAS- HUONE 116 S 114 INV. PKH 115 LE-WC LE-WC/M C 118 SIIVOUS- KESKUS/ VAATE- HUOLTO 129 RYHM - PKH 119 RYHM - PKH PUKUHUONE / naiset 117 PUKUHUONE / miehet SYVYYS 1,3m D h=2300 h= VALVOMO 142 TENAVA WC 140 SIIV. 139 P ALLASHUONE kampaustaso kampaustaso h= LE-PKH 133 LE-PESU 130 LE-WC 120 LE-WC h=2300 penkki / laveri penkki / laveri 123 LE-PESU 121 LE-PKH jalkojen pesutanko 134 WC 124 WC jalkojen pesutanko penkki E TENAVA-ALLAS taso+pyyhekoukut uima-asuteline 135 LE-WC 125 LE-WC uima-asuteline taso+pyyhekoukut 1:22 F F OPETUSALLAS C-C leikkauslinja 132 PESUHUONE 136 SAUNA 137 SAUNA SAUNA SAUNA 122 PESUHUONE F taso+pyyhekoukut uima-asuteline uima-asuteline taso+pyyhekoukut vesiliukumšen jarruallas vesiliukumški ohjaajan tanko MONITOIMIALLAS 141 ALLAS- V LINE- VARASTO MONITOIMIALLASHUONE KYLM ALLAS LE-WC HUOLTO- KUILU 145 ALLASV LINE- VARASTO RRASHUONE K YT V KEMIKAALI- KEMIKAALIVARASTO 2 VARASTO PPP KIINTEIST VARASTO G B B vesihieronta-asemat 152 VILVOITTELUPIHA kameraikkuna E ohjaajan E tanko ikkunapuhallus ikkunapuhallus H 4!844 33! C G 2 D KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN 25 1 arkmill Oy YLEISSUUNNITELMA L2 HJAPIIRUSTUS, 1. kerros 1:100 ark OUh 003

28 VIDEOTAULU ketjunostin irrotettava kaide HUOM! Oven alareuna K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8! !030 3!285 5!840 5!445 20!365 D C G kattoluukku (hštšuloskšynti) aulan / kahvion iv-kone A A D-D leikkauslinja huoltoluukku ullakkotilaan EI15 kulkureitti ullakkotilassa TUULETTUVA YL HJATILA F F huoltoluukku ullakkotilaan C-C leikkauslinja 203 KANAVATILA vesiliukumški B B iv-kone huoltokuilun ylšosa 201 RRASHUONE iv-kone 202 IV-KONEHUONE iv-kone E E 1 C G 2 D kattoluukku iv-kone IV-KONEHUONE iv-kone KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN alapuolinen porrashuone iv-kone 25 1 arkmill Oy lumisieppari YLEISSUUNNITELMA L2 HJAPIIRUSTUS, 2. kerros 1:100 ark OUh 004

29 K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8!390 SVK !030 3!285 5!840 5!445 20!365 D C G SVK kattoikkuna (savunpoisto) kattoluukku A A D-D leikkauslinja EI15 kattoikkuna (savunpoisto) EI15 F F EI15 C-C leikkauslinja kattoikkuna (savunpoisto) EI15 B B kattoikkuna (savunpoisto) kattoluukku E E 1 C G 2 D KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN 25 1 arkmill Oy YLEISSUUNNITELMA L2 KATTOKUVA 1:100 ark OUh 005

30 v PUKUHUONEET Tapio Antikainen, arkkitehti p ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. arkwell@arkwell.þ Mittakaavat ! ,520 14!570 2!030 sp +79, , , P ALLASHUONE 203 KANAVATILA +76, , , , , , , , KAHVIO +72,350 2! AULA 101 TK +72,300 P ALLAS kamera 021 SIIRTO- ILMA- KAMMIO kamera VSS/ HKK:N TILAT +68,350 K.osa/KylŠ Kortteli/Tila Tontti/Rn:o KASARMINM KI 25 1 Rakennustoimenpide UUDISRAKENNUS Rakennuskohteen nimi ja osoite OULAISTEN UIMAHALLI UIMARINKATU OULAINEN Viranomaisen arkistointimerkintšjš varten Piirustuslaji Juoks.n:o YLEISSUUNNITELMA L2 Piirustuksen sisšltš LEIKKAUS A-A 1:100 Suunnittelijan nimi, pšivšys ja allekirjoitus arkmill Oy Suunnitteluala, projektitunnus ja piirustusnumero Muutos ark OUh 006

31 liukuluukku Tapio Antikainen, arkkitehti p ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. arkwell@arkwell.þ Mittakaavat !030 3!285 5!840 5!445 20! ,520 sp +79, ,717 UIMAHALLI +76, ILMANVAIHTO- KONEHUONE +75, , , MONITOIMIALLASHUONE +77, VILVOITTELUPIHA +73, KIINTEIST - KEMIKAALI- VARASTO VARASTO 145 ALLASV LINE- VARASTO +72,350 1!350 1!200 monitoimiallas 1! , RRASH. 002 HUOLTOAULA +68, ALLASTEKNINEN TILA tasausallas 022 SIIRTO- ILMA- KAMMIO K.osa/KylŠ Kortteli/Tila Tontti/Rn:o KASARMINM KI 25 1 Rakennustoimenpide UUDISRAKENNUS Rakennuskohteen nimi ja osoite OULAISTEN UIMAHALLI UIMARINKATU OULAINEN Viranomaisen arkistointimerkintšjš varten Piirustuslaji Juoks.n:o YLEISSUUNNITELMA L2 Piirustuksen sisšltš LEIKKAUS B-B 1:100 Suunnittelijan nimi, pšivšys ja allekirjoitus arkmill Oy Suunnitteluala, projektitunnus ja piirustusnumero Muutos ark OUh 007

32 liukuluukku ratakšysien sšilytys 141 ALLAS- V LINE- VARASTO 1 jarrukouru 022 SIIRTO- ILMA- KAMMIO liukuluukku K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. arkwell@arkwell.þ Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8! , , P ALLASHUONE +76, , MONITOIMIALLASHUONE +72, ,350 pššallas monitoimiallas +68,350 tasausallas 003 ALLASTEKNINEN TILA +68,350 KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN 25 1 YLEISSUUNNITELMA L2 LEIKKAUS C-C 1:100 arkmill Oy ark OUh 008

33 IRROTETTAVA HS-1 +71,030 ketjunostin K.osa/KylŠ Rakennustoimenpide Rakennuskohteen nimi ja osoite Kortteli/Tila Suunnittelijan nimi, pšivšys ja allekirjoitus Tapio Antikainen, arkkitehti p Tontti/Rn:o ARKKITEHTITOIMISTO SAVENVALAJANKATU 3A KERAVA. Viranomaisen arkistointimerkintšjš varten Piirustuslaji Piirustuksen sisšltš Suunnitteluala, projektitunnus ja piirustusnumero Juoks.n:o Mittakaavat Muutos A B C D E F G H 9!615 9!275 9!250 7!000 9!750 8!000 8!390 aulan / kahvion iv-kone +76, KANAVATILA +76, IV-KONEHUONE +75, , KAHVIO +72, K YT. RRASH. 129 RYHM PKH. 128 PUKUH./N 131 LE-PKH 132 PESUH./N kylmšallas ALLASV LINE- LE-WC VARASTO +72, , , , , , VAATE- HUOLTO 010 SPK 009 TEKN. VALVOMO 008 VERSTAS 007 VAR. 006 LJH 005 IV-KONEHUONE 004 KYLM ALTAAN KONEHUONE 002 HUOLTOAULA +68,350 KASARMINM KI UUDISRAKENNUS OULAISTEN UIMAHALLI UIMARINKATU OULAINEN 25 1 YLEISSUUNNITELMA L2 LEIKKAUS D-D 1:100 arkmill Oy ark OUh 009
