1 Kokkokankaan hautausmaa Havainnekuvia hautausmaa-alueesta

2 Kaupunginosa / Kylä Kortteli / Tila Tontti / Rno Viranomaisten merkintöjä Kokkokangas /1, 2 ja 3 Rakennustoimenpide Piirustuslaji ALUESUUNNITELMA PÄÄPIIRUSTUS Rakennuksen numero / Rakennusten numerot / Rakennustunnus / Rakennustunnukset Juokseva numero Rakennuskohde Kokkokankaan hautausmaa Köykkyrintie Kempele Piirustuksen sisältö Asemapiirustus / pihasuunnitelma mittakaava 1:500 Suunnittelijan yhteystiedot: yritys, osoite ja puhelinnumero ksoy@mail.suomi.net Työnumero 111 Piirustuksen tunnus P-01 muutos 0 25 m Vastuullinen suunnittelija: nimi, tutkinto, allekirjoitus ja päiväys Kari Sipilä, arkkitehti SaFa Suunnitteluala ark Tiedosto

Piirustuksen sisältö Asemapiirustus / pihasuunnitelma mittakaava 1:500 Suunnittelijan yhteystiedot: yritys, osoite ja puhelinnumero +358 8 515 775 +358 4 5577 331 ksoy@mail.

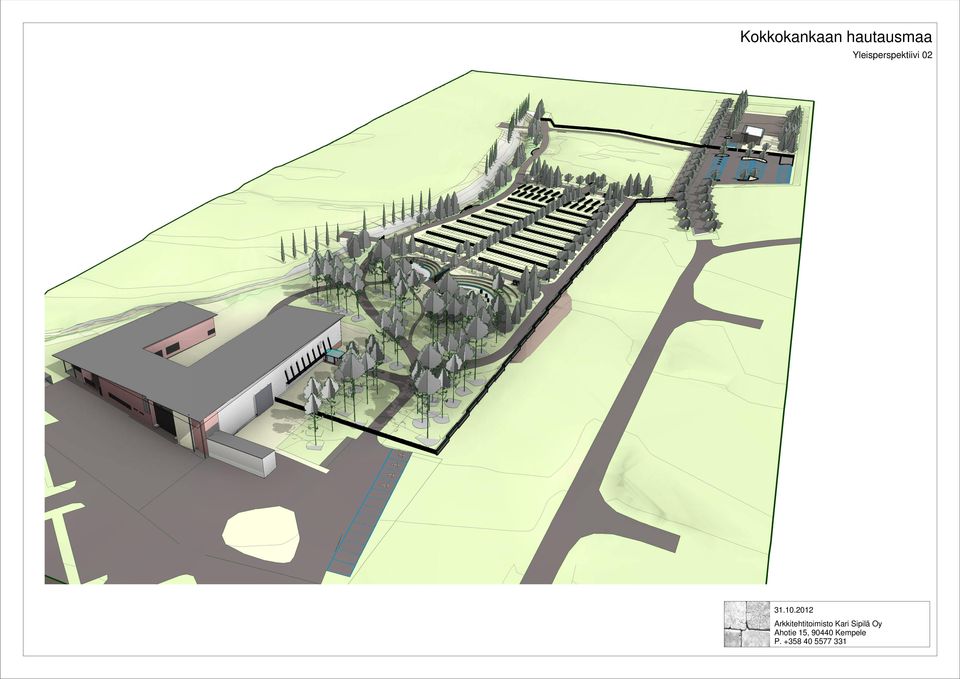

3 Kokkokankaan hautausmaa Yleisperspektiivi 02

4 Kokkokankaan hautausmaa Yleisperspektiivi 03

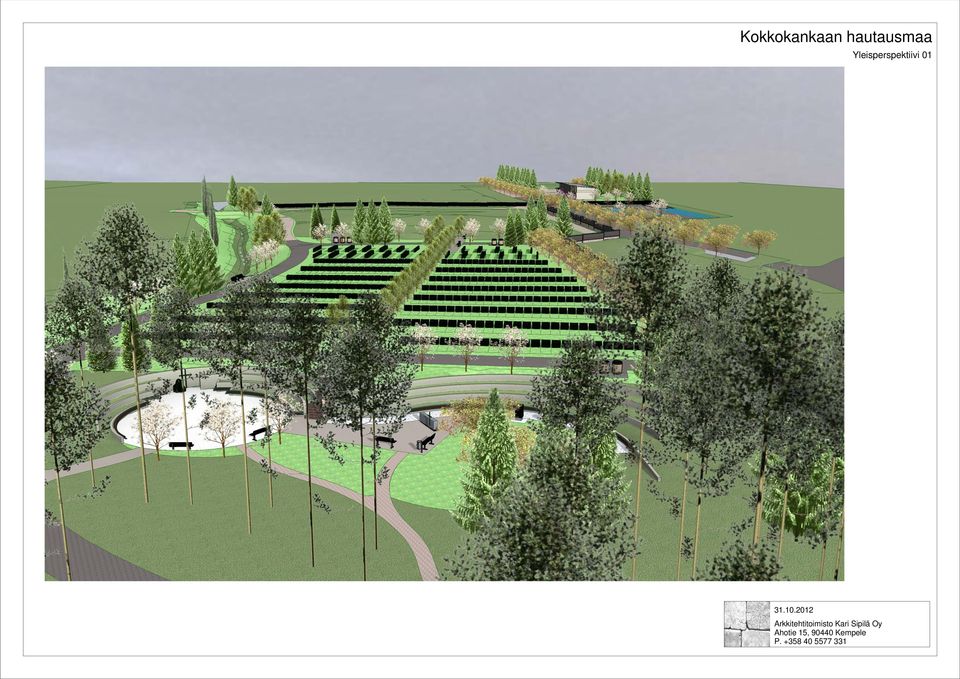

5 Kokkokankaan hautausmaa Yleisperspektiivi 01

6 Kokkokankaan hautausmaa Muualle haudattujen muistopaikka, muistolehto Perspektiiviluonnoksia L2 luonnonkivi, rst-laatta, jossa teksti: "Muualle haudattujen muistolle" risti, rst tukimuuri, betoniharkko kynttiläteline, rst tukimuurien välisissä osissa matalia pensaita ja maanpeitekasveja betonikiveys 1 luonnonkivilaatta MUISTOLEHTO ALHAALTA muualle haudattujen muistopaikka, ulkohartauspaikka betonikiveys 2 muistolehto PERSPEKTIIVI YLHÄÄLTÄ muistomerkki, harmaata graniittia, jossa teksti: "Nimettöminä alueelle haudatut" muistomerkkipylväät mustaa graniittia tuhkattujen vainajien nimilaattoja varten MUUALLE HAUDATTUJEN MUISTOPAIKKA ALHAALTA

luonnonkivilaatta MUISTOLEHTO ALHAALTA muualle haudattujen muistopaikka, ulkohartauspaikka betonikiveys 2 muistolehto PERSPEKTIIVI YLHÄÄLTÄ muistomerkki,

7 Kokkokankaan hautausmaa Tiiliaita, periaatepiirustus LUONNOS L Perspektiivi Julkisivu 1: Julkisivu Tiili: esim. Tiileri Ruukintiili ruskeanmusta NT 270x130x60 (tumman harmaan ruskea), munkkilimitys (täyden kiven muuraus). Pohjapiirustus 1:50

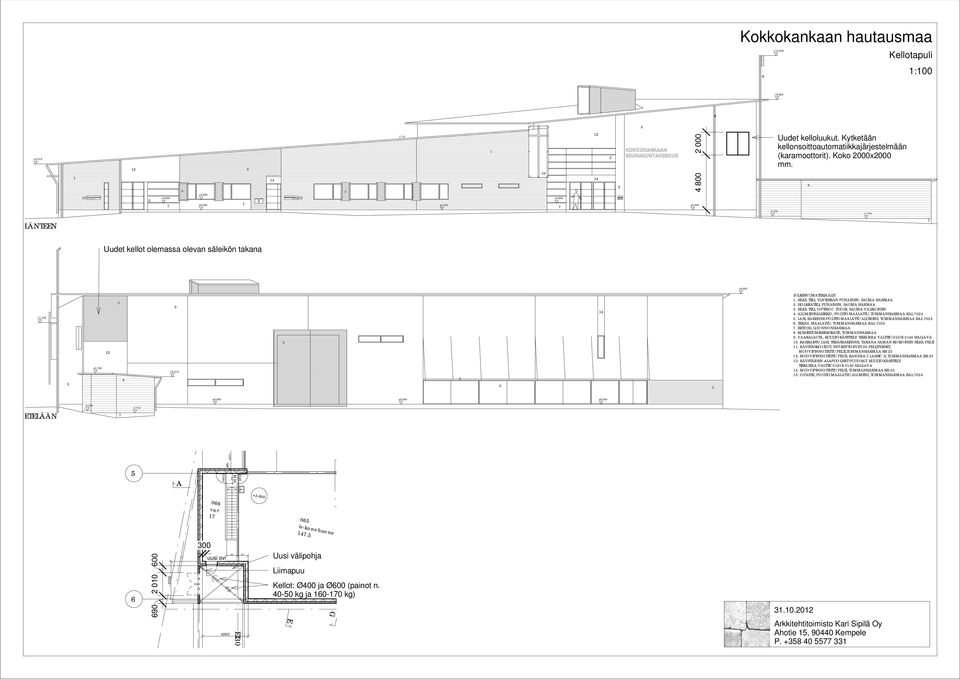

8 L A P S I - J A N U O R I S O T Y Ö < P A R T I O K O L O O09v O26 D I A K O N I A T O I M I S T O AVOI NNA MA-PE X. 00-Y. 00 AVOI NNA MA-PE X. 00-Y. 00 Kokkokankaan hautausmaa Kellotapuli 1: ±0.000 ± / KOKKOKANKAAN SEURAKUNTAKESKUS ±0.000 Uudet kelloluukut. Kytketään kellonsoittoautomatiikkajärjestelmään (karamoottorit). Koko 2000x2000 mm LÄNTEEN 7 6 Uudet kellot olemassa olevan säleikön takana JULKISIVUMATERIAALIT: 1. SILEÄ TIILI, YLIVIESKAN PUNAINEN, SAUMA HARMAA 2. HOLKKATIILI, PUNAINEN, SAUMA HARMAA 3. SILEÄ TIILI, OPTIROC TUOHI, SAUMA VALKOINEN 4. ALUMIINISÄLEIKKÖ, POLTTOMAALATTU, TUMMANHARMAA RAL LASI, RAKENNE POLTTOMAALATTU ALUMIINI, TUMMANHARMAA RAL TERÄS, MAALATTU, TUMMANHARMAA RAL BETONI, LUONNONHARMAA 8. KUMIBITUMIKERMIKATE, TUMMANHARMAA 9. VAAKALAUTA, KUULTOKÄSITTELY TIKKURILA VALTTICOLOR 3140 HALLAVA 10. KARKAISTU LASI, TERÄSRAKENNE, TAKANA SAMAN KOKOINEN SILEÄ PELTI 11. RÄYSTÄSKOURUT, SYÖKSYTORVET JA PELLITYKSET, MUOVIPINNOITETTU PELTI,TUMMANHARMAA RR MUOVIPINNOITETTU PELTI, RANNILA CLASSIC S, TUMMANHARMAA RR RÄYSTÄIDEN ALAPUOLISET PUUOSAT, KUULTOKÄSITTELY TIKKURILA VALTTICOLOR 3140 HALLAVA 14. MUOVIPINNOITETTU PELTI, TUMMANHARMAA RR OPASTE, POLTTOMAALATTU ALUMIINI, TUMMANHARMAA RAL 7024 ±0.000 ±0.000 ±0.000 ETELÄÄN A EI var iv-konehuone uusi ovi EI30 Uusi välipohja Liimapuu Kellot: Ø400 ja Ø600 (painot n kg ja kg) E G

000 Uudet kelloluukut. Kytketään kellonsoittoautomatiikkajärjestelmään (karamoottorit). Koko 2000x2000 mm. 9-0.550-0.750 LÄNTEEN 7 6 Uudet kellot olemassa olevan säleikön takana +9.683 +7.145 3 +2.

9 6 Kokkokankaan hautausmaa Uusi tuulikaappi 1:100 Leikkaus A kerros 0 Leikkaus B-B Leikkaus A Perspektiivi Leikkaus B B Leikkaus B B SEURAKUNTASALI Leikkaus A A Tk 11,0 m² Leikkaus A A Leikkaus A A 1:75,8 1:38,6 1:50,6 1:43,1 1:109,6 1:76,9 Leikkaus A A 6 Leikkaus A-A G 1:33,4 1:54,5 Uusi tuulikaappi ja katos, pohja Leikkaus B B Leikkaus B B Uusi tuulikaappi ja katos, vesikatto

11,0 m² 1 460 2 700 4 496 1 321 Leikkaus A A Leikkaus A A 1:75,8 1:38,6 1:50,6 1:43,1 1:109,6 1:76,9

10 4 Kokkokankaan hautausmaa Uusi katos 1: kerros 0 Leikkaus C-C F Perspektiivi F Pohja AULA :138,8 Vesikatto 1:150,3 1:139,1 1:17,5 1:30,1 4

655 100 Pohja AULA 2 300 100 1 300 200 385

11 Kokkokankaan hautausmaa Huoltorakennus, pohjat L2 LUONNOS Varaus: varasto 8,0 m² Varaus: hyvästelytila 50,5 m² A moottoroitu verho A Vaihe 2 Tilaohjelma huoltorakennus Tila Pinta-ala Leikkaus A A-A Toimisto 12,5 m² Ulkovälinevarasto/ Talli 50,5 m² TK 8,0 m² Siiv. 2,0 m² Tekn. 6,0 m² Sos.tila n 7,5 m² INVA-WC 6,5 m² Sos.tila m 7,5 m² Käytävä 7,5 m² 108,5 m² TK 8,0 m² Tekn. 6,0 m² PPP INVA-WC 6,5 m² Hoitopöytä Sos.tila n 7,5 m² Toimisto 12,5 m² Käytävä 7,5 m² Minikeittiö Siiv. 2,0 m² Sos.tila m 7,5 m² Ulkovälinevarasto/ Talli 50,5 m² Katos Leikkaus A A-A Tilaohjelma ruumishuone Tila Pinta-ala Varaus: hyvästelytila 50,5 m² Varaus: varasto 8,0 m² 58,5 m² Vaihe 1 Kerrosala 250 mm Osa k-a Huoltorakennus 124 m² Ruumishuone (varaus) 65 m² 189 m²

tila m 7,5 m² Käytävä 7,5 m² 108,5 m² TK 8,0 m² Tekn. 6,0 m² PPP INVA-WC 6,5 m² Hoitopöytä Sos.tila n 7,5 m² Toimisto 12,5 m² Käytävä 7,5 m² Minikeittiö Siiv. 2,0 m² Sos.

12 Kokkokankaan hautausmaa Leikkaus ja havainnekuvia, Vaihe 1, L2 LUONNOS Perspektiivejä 1: kerros 0 Leikkaus
