1 ORIMATTILAN URHEILUTALO UUDISRAKENNUS Rakennustapaselostus HANKESUUNNITELMA ARKKITEHTITOIMISTO arkmill Oy Savenvalajankatu 3 A KERAVA arkmill@arkmill.fi

2 2 / 22 Sisällysluettelo PAIKKATIEDOT... 5 LAAJUUSTIEDOT... 5 RAKENNUTTAJA... 5 SUUNNITTELU, TUTKIMUKSET YLEISTÄ RAKENNUSHANKKEESTA 7 1 RAKENNUSOSAT 9 11 ALUEOSAT MAAOSAT Raivausosat Kaivannot Kanaalit Täyttöosat Penkereet Kuivatusosat Erityiset maaosat TUENNAT JA VAHVISTUKSET Paalut PÄÄLLYSTEET Liikennealueiden päällysteet Pysäköintialueiden päällysteet Oleskelu- ja leikkialueiden päällysteet Kasvillisuus Erityisalueiden päällysteet ALUEEN VARUSTEET Talovarusteet ALUEEN RAKENTEET Pihavarastot Aidat ja tukimuurit Alueen portaat, luiskat ja terassit TALO-OSAT PERUSTUKSET Anturat Perusmuurit, peruspilarit ja peruspalkit ALAPOHJAT Alapohjat Erityiset alapohjat RUNKO Väestönsuojat Kantavat seinät Pilarit Palkit Välipohjat Yläpohjat Runkoportaat Erityiset runkorakenteet JULKISIVUT Ulkoseinät Ikkunat Ulko-ovet Julkisivuvarusteet ULKOTASOT

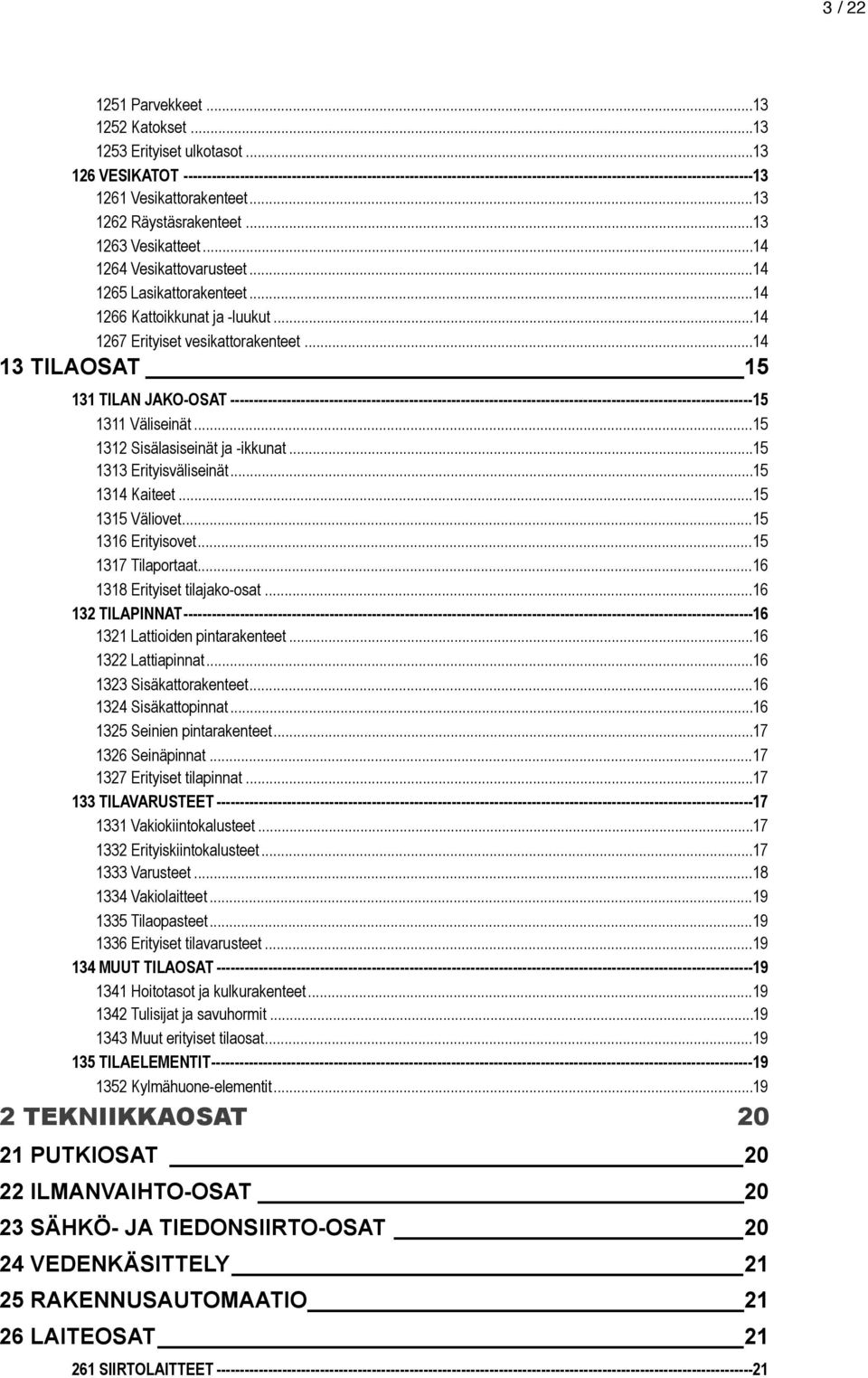

3 3 / Parvekkeet Katokset Erityiset ulkotasot VESIKATOT Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Lasikattorakenteet Kattoikkunat ja -luukut Erityiset vesikattorakenteet TILAOSAT TILAN JAKO-OSAT Väliseinät Sisälasiseinät ja -ikkunat Erityisväliseinät Kaiteet Väliovet Erityisovet Tilaportaat Erityiset tilajako-osat TILAPINNAT Lattioiden pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinien pintarakenteet Seinäpinnat Erityiset tilapinnat TILAVARUSTEET Vakiokiintokalusteet Erityiskiintokalusteet Varusteet Vakiolaitteet Tilaopasteet Erityiset tilavarusteet MUUT TILAOSAT Hoitotasot ja kulkurakenteet Tulisijat ja savuhormit Muut erityiset tilaosat TILAELEMENTIT Kylmähuone-elementit TEKNIIKKAOSAT PUTKIOSAT ILMANVAIHTO-OSAT SÄHKÖ- JA TIEDONSIIRTO-OSAT VEDENKÄSITTELY RAKENNUSAUTOMAATIO LAITEOSAT SIIRTOLAITTEET

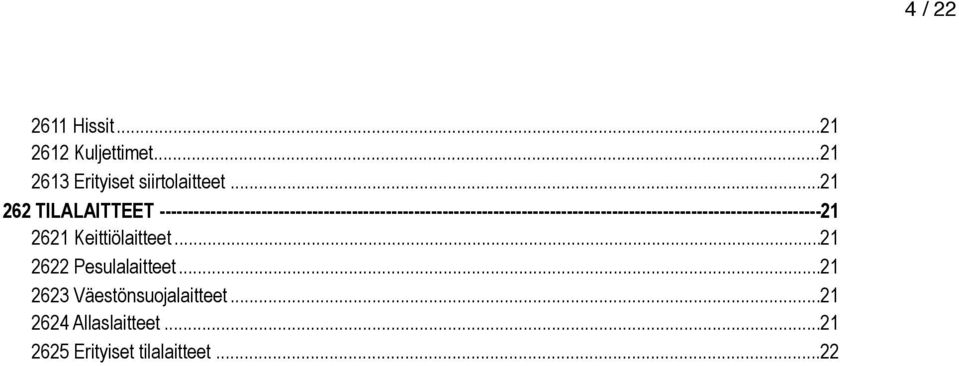

4 4 / Hissit Kuljettimet Erityiset siirtolaitteet TILALAITTEET Keittiölaitteet Pesulalaitteet Väestönsuojalaitteet Allaslaitteet Erityiset tilalaitteet... 22

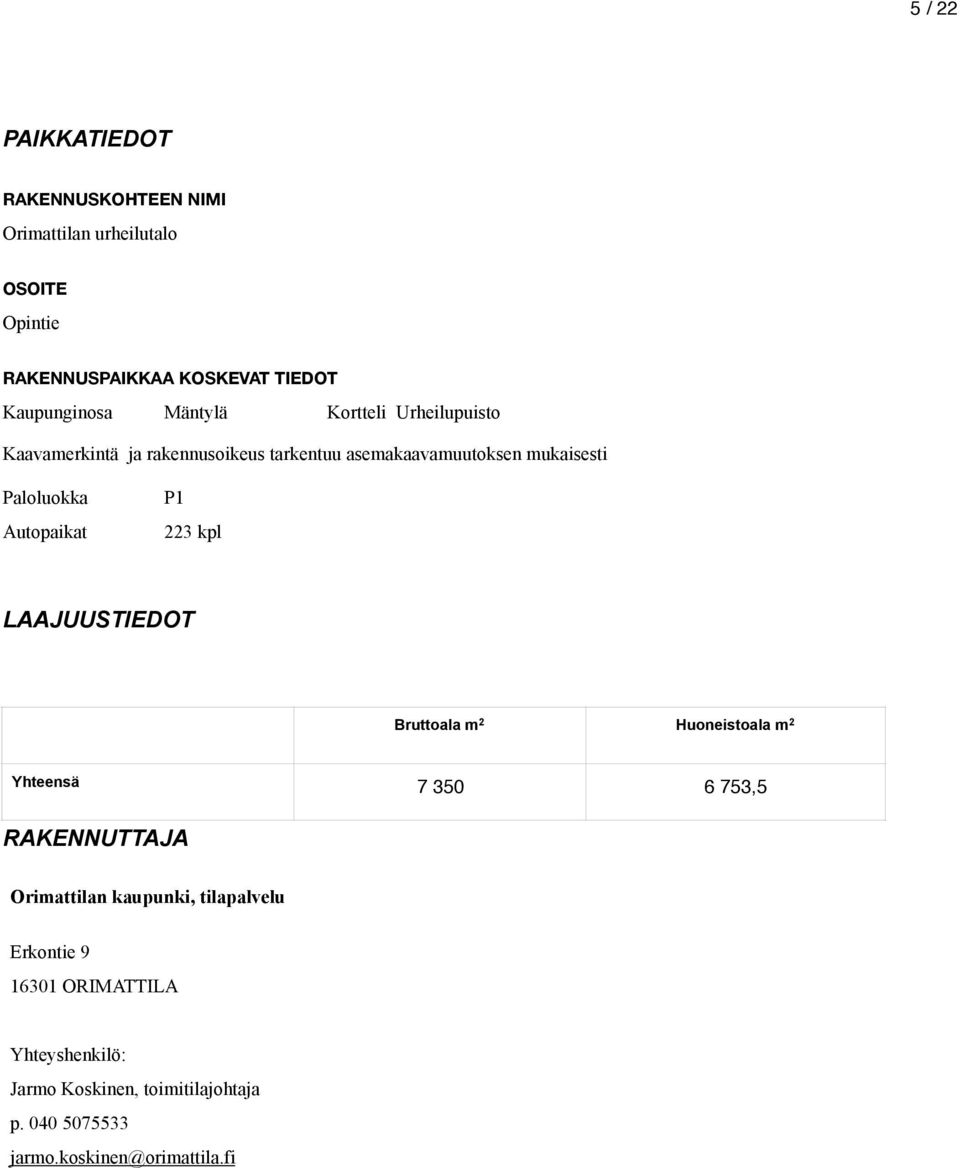

5 5 / 22 PAIKKATIEDOT RAKENNUSKOHTEEN NIMI Orimattilan urheilutalo OSOITE Opintie RAKENNUSPAIKKAA KOSKEVAT TIEDOT Kaupunginosa Mäntylä Kortteli Urheilupuisto Kaavamerkintä ja rakennusoikeus tarkentuu asemakaavamuutoksen mukaisesti Paloluokka Autopaikat P1 223 kpl LAAJUUSTIEDOT Bruttoala m 2 Huoneistoala m 2 Yhteensä ,5 RAKENNUTTAJA Orimattilan kaupunki, tilapalvelu Erkontie ORIMATTILA Yhteyshenkilö: Jarmo Koskinen, toimitilajohtaja p jarmo.koskinen@orimattila.fi

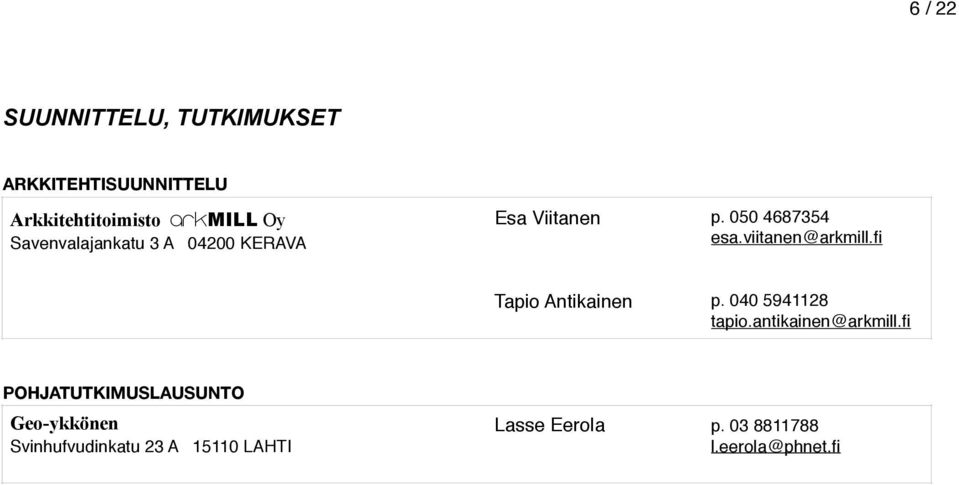

6 6 / 22 SUUNNITTELU, TUTKIMUKSET ARKKITEHTISUUNNITTELU Arkkitehtitoimisto arkmill Oy Savenvalajankatu 3 A KERAVA Esa Viitanen p esa.viitanen@arkmill.fi Tapio Antikainen p tapio.antikainen@arkmill.fi POHJATUTKIMUSLAUSUNTO Geo-ykkönen Svinhufvudinkatu 23 A LAHTI Lasse Eerola p l.eerola@phnet.fi

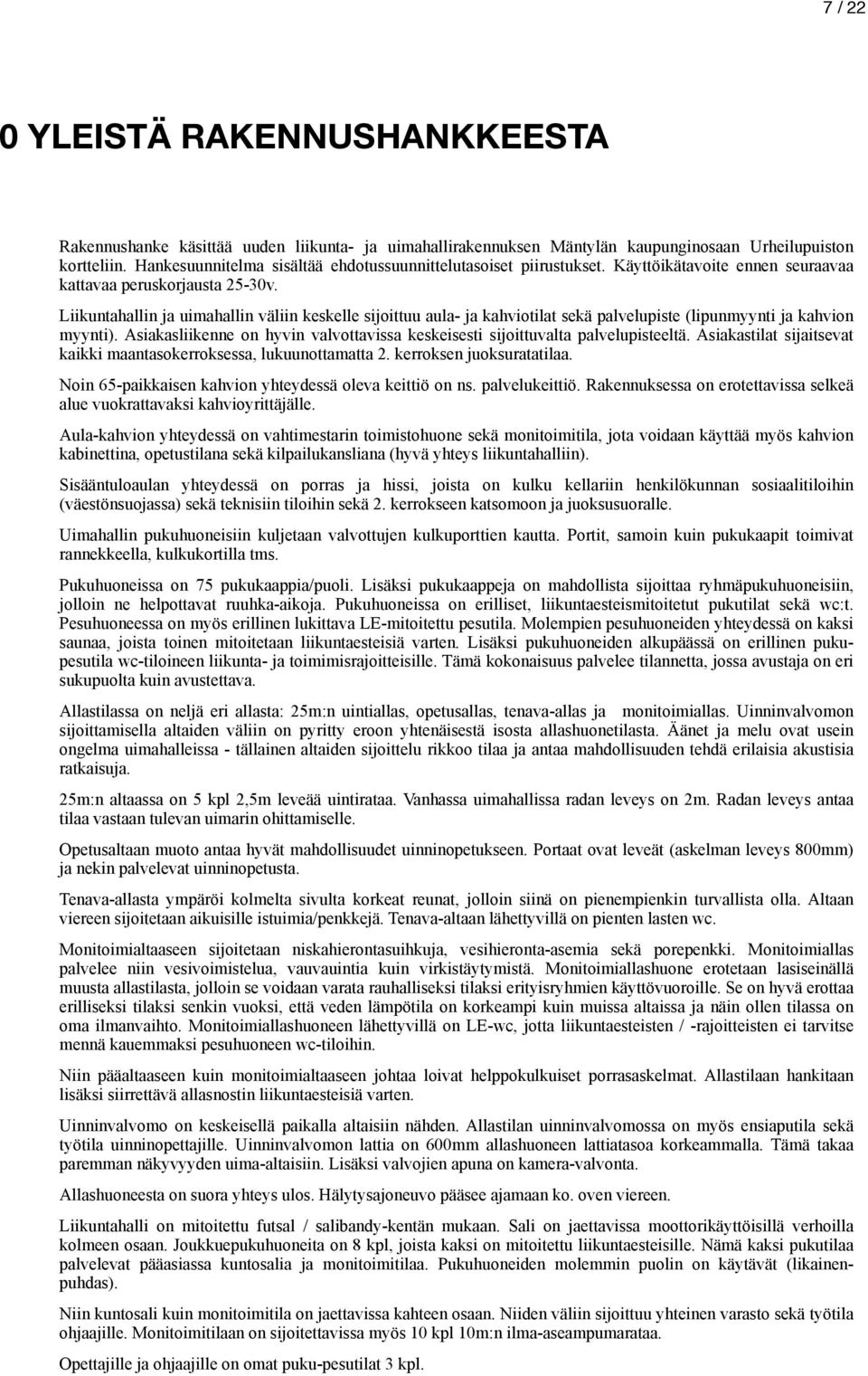

7 7 / 22 0 YLEISTÄ RAKENNUSHANKKEESTA Rakennushanke käsittää uuden liikunta- ja uimahallirakennuksen Mäntylän kaupunginosaan Urheilupuiston kortteliin. Hankesuunnitelma sisältää ehdotussuunnittelutasoiset piirustukset. Käyttöikätavoite ennen seuraavaa kattavaa peruskorjausta 25-30v. Liikuntahallin ja uimahallin väliin keskelle sijoittuu aula- ja kahviotilat sekä palvelupiste (lipunmyynti ja kahvion myynti). Asiakasliikenne on hyvin valvottavissa keskeisesti sijoittuvalta palvelupisteeltä. Asiakastilat sijaitsevat kaikki maantasokerroksessa, lukuunottamatta 2. kerroksen juoksuratatilaa. Noin 65-paikkaisen kahvion yhteydessä oleva keittiö on ns. palvelukeittiö. Rakennuksessa on erotettavissa selkeä alue vuokrattavaksi kahvioyrittäjälle. Aula-kahvion yhteydessä on vahtimestarin toimistohuone sekä monitoimitila, jota voidaan käyttää myös kahvion kabinettina, opetustilana sekä kilpailukansliana (hyvä yhteys liikuntahalliin). Sisääntuloaulan yhteydessä on porras ja hissi, joista on kulku kellariin henkilökunnan sosiaalitiloihin (väestönsuojassa) sekä teknisiin tiloihin sekä 2. kerrokseen katsomoon ja juoksusuoralle. Uimahallin pukuhuoneisiin kuljetaan valvottujen kulkuporttien kautta. Portit, samoin kuin pukukaapit toimivat rannekkeella, kulkukortilla tms. Pukuhuoneissa on 75 pukukaappia/puoli. Lisäksi pukukaappeja on mahdollista sijoittaa ryhmäpukuhuoneisiin, jolloin ne helpottavat ruuhka-aikoja. Pukuhuoneissa on erilliset, liikuntaesteismitoitetut pukutilat sekä wc:t. Pesuhuoneessa on myös erillinen lukittava LE-mitoitettu pesutila. Molempien pesuhuoneiden yhteydessä on kaksi saunaa, joista toinen mitoitetaan liikuntaesteisiä varten. Lisäksi pukuhuoneiden alkupäässä on erillinen pukupesutila wc-tiloineen liikunta- ja toimimisrajoitteisille. Tämä kokonaisuus palvelee tilannetta, jossa avustaja on eri sukupuolta kuin avustettava. Allastilassa on neljä eri allasta: 25m:n uintiallas, opetusallas, tenava-allas ja monitoimiallas. Uinninvalvomon sijoittamisella altaiden väliin on pyritty eroon yhtenäisestä isosta allashuonetilasta. Äänet ja melu ovat usein ongelma uimahalleissa - tällainen altaiden sijoittelu rikkoo tilaa ja antaa mahdollisuuden tehdä erilaisia akustisia ratkaisuja. 25m:n altaassa on 5 kpl 2,5m leveää uintirataa. Vanhassa uimahallissa radan leveys on 2m. Radan leveys antaa tilaa vastaan tulevan uimarin ohittamiselle. Opetusaltaan muoto antaa hyvät mahdollisuudet uinninopetukseen. Portaat ovat leveät (askelman leveys 800mm) ja nekin palvelevat uinninopetusta. Tenava-allasta ympäröi kolmelta sivulta korkeat reunat, jolloin siinä on pienempienkin turvallista olla. Altaan viereen sijoitetaan aikuisille istuimia/penkkejä. Tenava-altaan lähettyvillä on pienten lasten wc. Monitoimialtaaseen sijoitetaan niskahierontasuihkuja, vesihieronta-asemia sekä porepenkki. Monitoimiallas palvelee niin vesivoimistelua, vauvauintia kuin virkistäytymistä. Monitoimiallashuone erotetaan lasiseinällä muusta allastilasta, jolloin se voidaan varata rauhalliseksi tilaksi erityisryhmien käyttövuoroille. Se on hyvä erottaa erilliseksi tilaksi senkin vuoksi, että veden lämpötila on korkeampi kuin muissa altaissa ja näin ollen tilassa on oma ilmanvaihto. Monitoimiallashuoneen lähettyvillä on LE-wc, jotta liikuntaesteisten / -rajoitteisten ei tarvitse mennä kauemmaksi pesuhuoneen wc-tiloihin. Niin pääaltaaseen kuin monitoimialtaaseen johtaa loivat helppokulkuiset porrasaskelmat. Allastilaan hankitaan lisäksi siirrettävä allasnostin liikuntaesteisiä varten. Uinninvalvomo on keskeisellä paikalla altaisiin nähden. Allastilan uinninvalvomossa on myös ensiaputila sekä työtila uinninopettajille. Uinninvalvomon lattia on 600mm allashuoneen lattiatasoa korkeammalla. Tämä takaa paremman näkyvyyden uima-altaisiin. Lisäksi valvojien apuna on kamera-valvonta. Allashuoneesta on suora yhteys ulos. Hälytysajoneuvo pääsee ajamaan ko. oven viereen. Liikuntahalli on mitoitettu futsal / salibandy-kentän mukaan. Sali on jaettavissa moottorikäyttöisillä verhoilla kolmeen osaan. Joukkuepukuhuoneita on 8 kpl, joista kaksi on mitoitettu liikuntaesteisille. Nämä kaksi pukutilaa palvelevat pääasiassa kuntosalia ja monitoimitilaa. Pukuhuoneiden molemmin puolin on käytävät (likainenpuhdas). Niin kuntosali kuin monitoimitila on jaettavissa kahteen osaan. Niiden väliin sijoittuu yhteinen varasto sekä työtila ohjaajille. Monitoimitilaan on sijoitettavissa myös 10 kpl 10m:n ilma-aseampumarataa. Opettajille ja ohjaajille on omat puku-pesutilat 3 kpl.

8 8 / kerroksen 60m:n juoksusuora lämmittelyalueineen toimii samalla myös kiinteän katsomon taustakäytävänä. Juoksusuoralta on näkymät niin liikuntahalliin, kahvioon kuin allashuoneeseenkin. Juoksusuoran nauhamaisen ikkunan kautta saadaan luonnonvaloa syvemmälle muuallekin rakennukseen. 2. kerroksessa sijaitsee iv-konehuone, joka palvelee liikuntahallin puolta sekä aulatiloja. Kellarikerroksessa sijaitsevat allastekniset tilat, tekninen valvomo, huoltotila, iv-konehuone (uimahallin tiloja palveleva), siirtoilmakammiot ja muita teknisiä tiloja sekä väestönsuoja, jossa sijaitsevat henkilökunnan sosiaalitilat. Kellarin hissin lähettyvillä on varastotila, joka voidaan vuokrata esim. kahvioyrittäjälle. Kemikaalivarastot on sijoitettu maantasoon (kemikaalien syöttö tapahtuu putkistoa pitkin kellaritilaan). Kemikaalivarastoista on ovet suoraan ulos - näin kemikaalitäydennysten tuonti on mahdollisimman turvallista. Kemikaalivuodon sattuessa kaasut eivät leviä asiakastiloihin, vaan tilat voidaan tuulettaa suoraan ulos. Kellariin on huoltokuilu, jota kautta voidaan viedä esim. uudet suodattimet ym. Kuilun kattoon asennetaan moottorikäyttöinen ketjunostin. Ulkokentille on omat puku- ja pesuhuoneet sekä ulkoliikuntavälinevarasto. Aulan yleisö-wc:t on sijoitettu siten, että niitä voidaan käyttää ulkotapahtumissa vaikka halli olisikin kiinni. Käytävän päähän sijoitetaan alaslaskettava säleverho sulkemaan käytävä ja aula toisistaan. Rakennus tehdään betonirunkoisena. Kantavat teräsbetoniseinät, -pilarit ja palkit. Yläpohja tehdään ontelolaattojen / TT-laattojen päältä puurakenteisena. Vaihtoehtoisesti yläpohjat voidaan tehdä puuelementtirakenteisina. Ulkopuolinen sadeveden poisto, paitsi liikuntahallin osalla. Ulkoseinien pääasiallinen julkisivuverhous on kolmikerrosrapattu tiili. Tehosteena käytetään läpivärjättyä kuitusementtilevyä. Uima-altaat tehdään vesitiiviistä teräsbetonista. Altaiden alla on vapaa tila, jolloin huolto ja rakenteiden tarkkailu on helpompaa. Rakennuksen jätehuolto toteutetaan syväkeräyssäiliöillä.

9 9 / 22 1 RAKENNUSOSAT 11 ALUEOSAT Selostus ja laatutason kuvaus 111 MAAOSAT 1111 RAIVAUSOSAT Vanhan rakennuksen purku ja alueen muutostyöt suunnitelmien mukaisesti. Raivausta suoritetaan suunnitelmien mukaisilla leikattaviksi, pengerrettäviksi tai muutoin käsiteltäviksi merkityillä alueilla. Säilytettävät puut suojataan KAIVANNOT Kaivua suoritetaan niin laajalti kuin rakennusosat, niihin liittyvät toimenpiteet ja asiakirjat edellyttävät. Kaivumassat käytetään soveltuvin osin hyödyksi anturoiden ja perusmuurien vierustäytöissä sekä istutus- ja täyttöalueiden täyttötöissä. Salaoja- ja viemärikaivannot tehdään yleisten työselitysten ohjeiden mukaisesti KANAALIT Ei ole TÄYTTÖOSAT Täyttö ja tiivistys suoritetaan käyttäen sellaisia kerrospaksuuksia, tiivistyskalustoa ja tiivistyskertoja, että vaaditut tiiveydet saavutetaan. Istutettavilla alueilla täyttö tehdään puhtailla kaivumassoilla PENKEREET Maanpinnan päälle tehtävät täytöt kuten esim. maanpinnan korotus täyttömateriaalilla KUIVATUSOSAT Matalaan perustettava rakennus varustetaan salaojituksella. Maanpinta rakennuksen ulkopuolella tehdään kaikkialla rakennuksesta poispäin kaltevaksi. Piha-alueet varustetaan sadevesiviemäröinnillä. Salaoja- ja hulevedet johdetaan kaupungin sadevesiviemäriin. Kellarillisella osuudella salaojavedet joudutaan pumppaamaan. Alueen viemärit perustetaan perustamissuunnitelmien mukaisesti. Pintavesiviemäröinti suunnitteluvaiheessa tehtävien LV-työselostuksen ja rakennesuunnitelmien mukaisesti ERITYISET MAAOSAT Maanvaraiset alapohjat varustetaan radonputkistolla ja alapohjan laatan reunojen tiivistyksellä. 112 TUENNAT JA VAHVISTUKSET 1121 PAALUT Pohjatutkimuslausunnon (Geo-Ykkönen ) vaihtoehto 1:n mukaisesti. Paalujen pituudet ovat noin metrisiä kellarittomalla ja metrisiä kellarillisella osuudella.

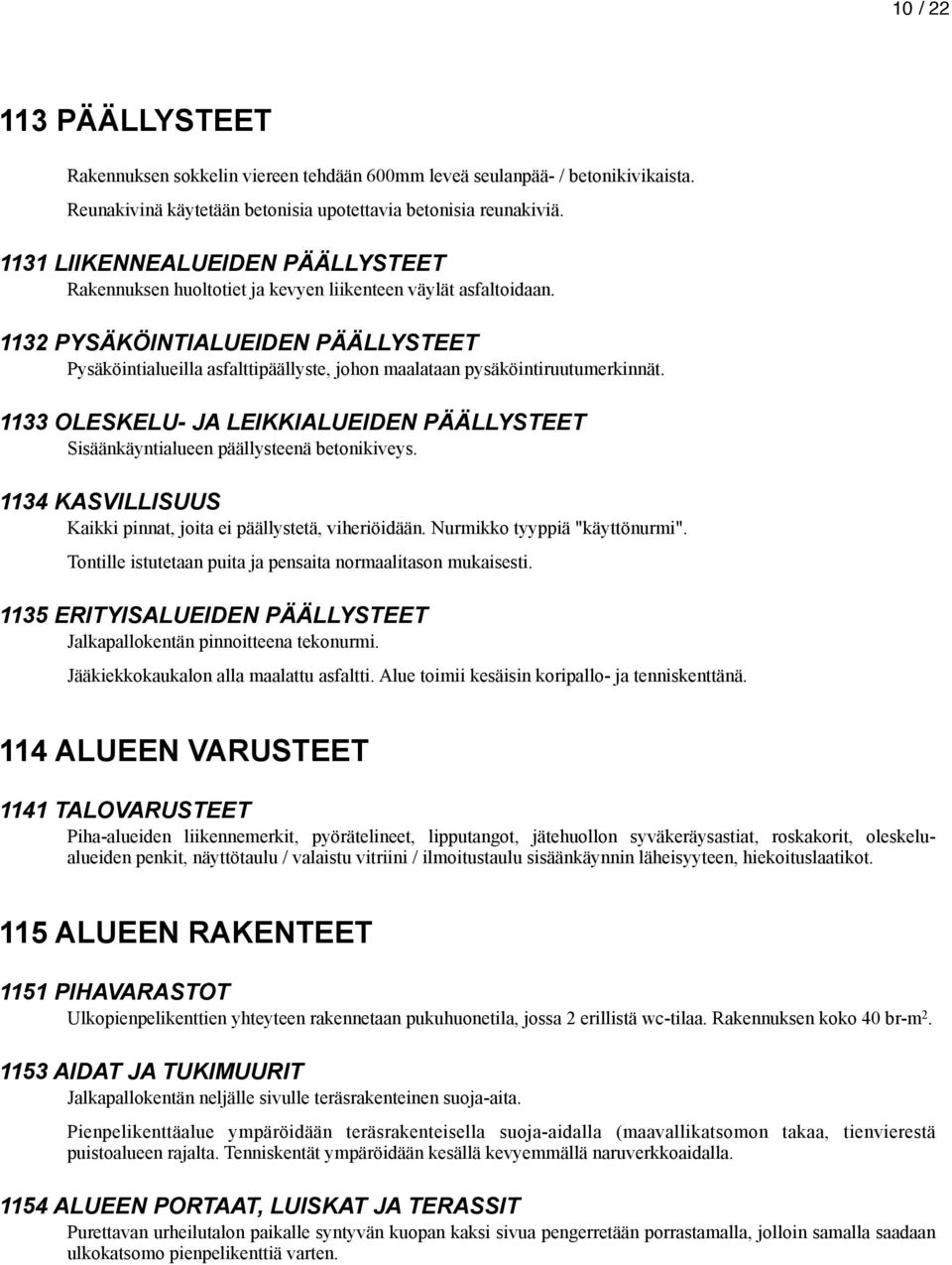

10 10 / PÄÄLLYSTEET Rakennuksen sokkelin viereen tehdään 600mm leveä seulanpää- / betonikivikaista. Reunakivinä käytetään betonisia upotettavia betonisia reunakiviä LIIKENNEALUEIDEN PÄÄLLYSTEET Rakennuksen huoltotiet ja kevyen liikenteen väylät asfaltoidaan PYSÄKÖINTIALUEIDEN PÄÄLLYSTEET Pysäköintialueilla asfalttipäällyste, johon maalataan pysäköintiruutumerkinnät OLESKELU- JA LEIKKIALUEIDEN PÄÄLLYSTEET Sisäänkäyntialueen päällysteenä betonikiveys KASVILLISUUS Kaikki pinnat, joita ei päällystetä, viheriöidään. Nurmikko tyyppiä "käyttönurmi". Tontille istutetaan puita ja pensaita normaalitason mukaisesti ERITYISALUEIDEN PÄÄLLYSTEET Jalkapallokentän pinnoitteena tekonurmi. Jääkiekkokaukalon alla maalattu asfaltti. Alue toimii kesäisin koripallo- ja tenniskenttänä. 114 ALUEEN VARUSTEET 1141 TALOVARUSTEET Piha-alueiden liikennemerkit, pyörätelineet, lipputangot, jätehuollon syväkeräysastiat, roskakorit, oleskelualueiden penkit, näyttötaulu / valaistu vitriini / ilmoitustaulu sisäänkäynnin läheisyyteen, hiekoituslaatikot. 115 ALUEEN RAKENTEET 1151 PIHAVARASTOT Ulkopienpelikenttien yhteyteen rakennetaan pukuhuonetila, jossa 2 erillistä wc-tilaa. Rakennuksen koko 40 br-m AIDAT JA TUKIMUURIT Jalkapallokentän neljälle sivulle teräsrakenteinen suoja-aita. Pienpelikenttäalue ympäröidään teräsrakenteisella suoja-aidalla (maavallikatsomon takaa, tienvierestä puistoalueen rajalta. Tenniskentät ympäröidään kesällä kevyemmällä naruverkkoaidalla ALUEEN PORTAAT, LUISKAT JA TERASSIT Purettavan urheilutalon paikalle syntyvän kuopan kaksi sivua pengerretään porrastamalla, jolloin samalla saadaan ulkokatsomo pienpelikenttiä varten.

11 11 / TALO-OSAT Selostus ja laatutason kuvaus 121 PERUSTUKSET 1211 ANTURAT Paikalla valetut paaluperustaiset teräsbetonianturat PERUSMUURIT, PERUSPILARIT JA PERUSPALKIT Perusmuurit, -pilarit ja -palkit tehdään teräsbetonista paikallavalettuina. Sokkelit ovat teräsbetonisia kuorielementtejä. Ne kannatellaan paikallavalurakenteesta joko betonikonsolien tai ruostumattomien teräskannakkeiden avulla. Perusmuurit lämmöneristetään EPS-levyillä ja vedeneristeenä käytetään modifioitua bitumikermiä. 122 ALAPOHJAT Rakennuksen 1. kerroksen lattia on n. 1m:n nykyistä maanpintaa korkeammalla ALAPOHJAT Paikalla valettuja maanvaraisia teräsbetonilaattoja ERITYISET ALAPOHJAT Vedenkäsittelyaltaat altaiden betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna altaan teräsosat maadoitetaan Pumppu- ja puhallinpedit kellarin alapohjan päälle tehdään teräsbetoniset pedit pumppuja ja puhaltimia varten alapohjalaatan ja pedin väliin vaimennuslevyt (EPDM-kumia). Väestönsuojan oven eteen tehdään suojaoven aukeamisen mahdollistava lattiasyvennys. 123 RUNKO 1231 VÄESTÖNSUOJAT Teräsbetoninen S1-luokan väestönsuoja toimii rauhanaikana henkilökunnan sosiaalitilana KANTAVAT SEINÄT Kantavat seinät ovat teräsbetonirakenteisia. Kaikki kellarin seinät ovat paikallavalua. Ensimmäisen ja toisen kerroksen betoniseinät ovat pääosin elementtejä PILARIT Pilarit tehdään pääosin teräsbetonista paikallavalettuina kellarikerroksessa ja elementtirakenteina muissa kerroksissa. Pääsisäänkäynnin katoksen pilari kuumasinkittyä ja maalattua terästä PALKIT Kellarikerroksessa palkit tehdään teräsbetonista paikallavalettuina. Muilla alueilla palkit ovat teräsbetonisia, elementtivalmisteisia palkkeja.

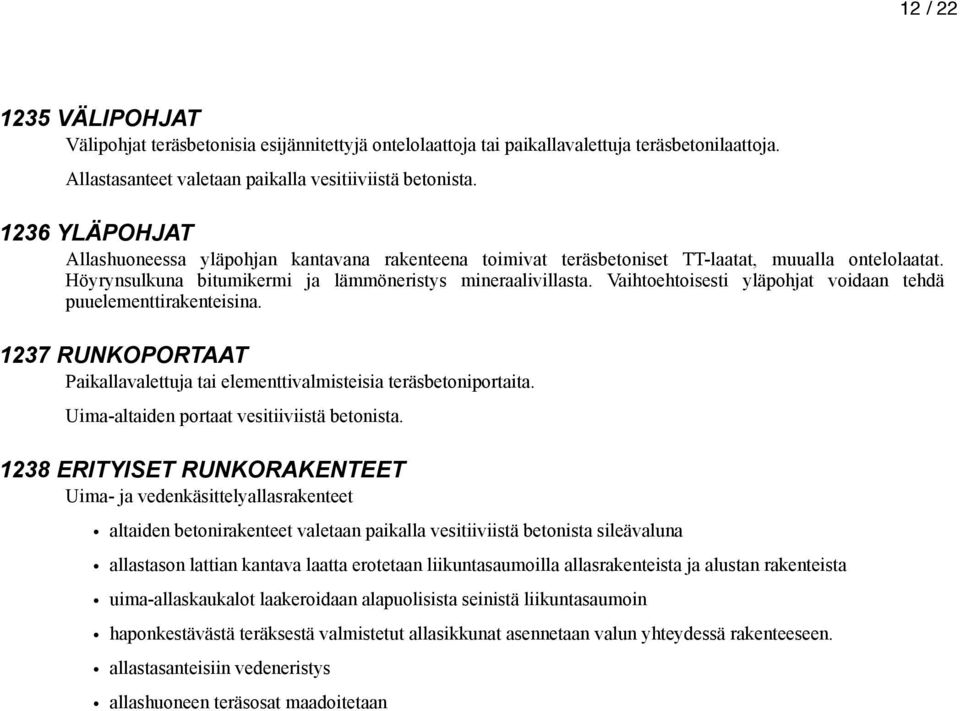

12 12 / VÄLIPOHJAT Välipohjat teräsbetonisia esijännitettyjä ontelolaattoja tai paikallavalettuja teräsbetonilaattoja. Allastasanteet valetaan paikalla vesitiiviistä betonista YLÄPOHJAT Allashuoneessa yläpohjan kantavana rakenteena toimivat teräsbetoniset TT-laatat, muualla ontelolaatat. Höyrynsulkuna bitumikermi ja lämmöneristys mineraalivillasta. Vaihtoehtoisesti yläpohjat voidaan tehdä puuelementtirakenteisina RUNKOPORTAAT Paikallavalettuja tai elementtivalmisteisia teräsbetoniportaita. Uima-altaiden portaat vesitiiviistä betonista ERITYISET RUNKORAKENTEET Uima- ja vedenkäsittelyallasrakenteet altaiden betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna allastason lattian kantava laatta erotetaan liikuntasaumoilla allasrakenteista ja alustan rakenteista uima-allaskaukalot laakeroidaan alapuolisista seinistä liikuntasaumoin haponkestävästä teräksestä valmistetut allasikkunat asennetaan valun yhteydessä rakenteeseen. allastasanteisiin vedeneristys allashuoneen teräsosat maadoitetaan

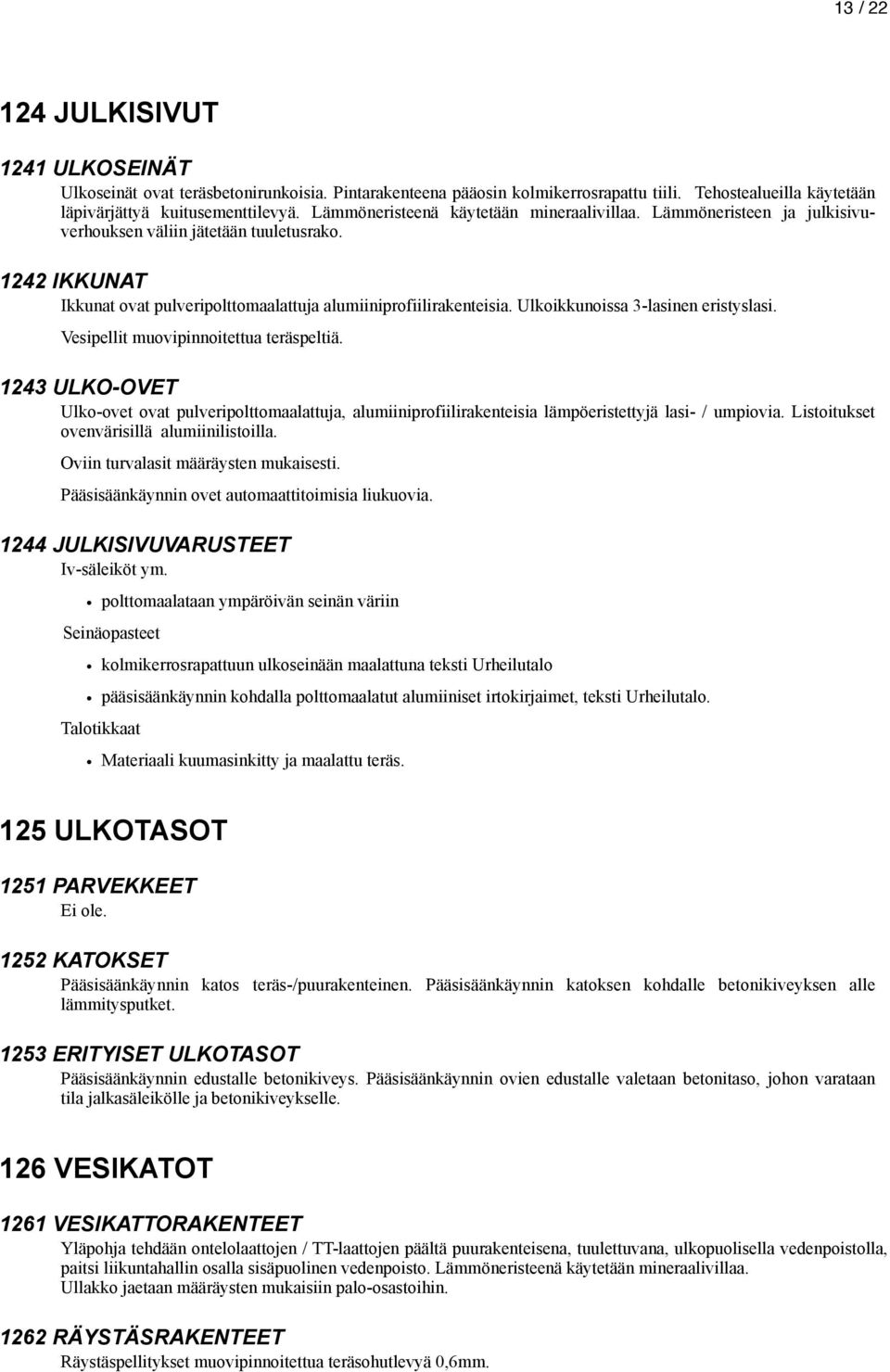

13 13 / JULKISIVUT 1241 ULKOSEINÄT Ulkoseinät ovat teräsbetonirunkoisia. Pintarakenteena pääosin kolmikerrosrapattu tiili. Tehostealueilla käytetään läpivärjättyä kuitusementtilevyä. Lämmöneristeenä käytetään mineraalivillaa. Lämmöneristeen ja julkisivuverhouksen väliin jätetään tuuletusrako IKKUNAT Ikkunat ovat pulveripolttomaalattuja alumiiniprofiilirakenteisia. Ulkoikkunoissa 3-lasinen eristyslasi. Vesipellit muovipinnoitettua teräspeltiä ULKO-OVET Ulko-ovet ovat pulveripolttomaalattuja, alumiiniprofiilirakenteisia lämpöeristettyjä lasi- / umpiovia. Listoitukset ovenvärisillä alumiinilistoilla. Oviin turvalasit määräysten mukaisesti. Pääsisäänkäynnin ovet automaattitoimisia liukuovia JULKISIVUVARUSTEET Iv-säleiköt ym. polttomaalataan ympäröivän seinän väriin Seinäopasteet kolmikerrosrapattuun ulkoseinään maalattuna teksti Urheilutalo pääsisäänkäynnin kohdalla polttomaalatut alumiiniset irtokirjaimet, teksti Urheilutalo. Talotikkaat Materiaali kuumasinkitty ja maalattu teräs. 125 ULKOTASOT 1251 PARVEKKEET Ei ole KATOKSET Pääsisäänkäynnin katos teräs-/puurakenteinen. Pääsisäänkäynnin katoksen kohdalle betonikiveyksen alle lämmitysputket ERITYISET ULKOTASOT Pääsisäänkäynnin edustalle betonikiveys. Pääsisäänkäynnin ovien edustalle valetaan betonitaso, johon varataan tila jalkasäleikölle ja betonikiveykselle. 126 VESIKATOT 1261 VESIKATTORAKENTEET Yläpohja tehdään ontelolaattojen / TT-laattojen päältä puurakenteisena, tuulettuvana, ulkopuolisella vedenpoistolla, paitsi liikuntahallin osalla sisäpuolinen vedenpoisto. Lämmöneristeenä käytetään mineraalivillaa. Ullakko jaetaan määräysten mukaisiin palo-osastoihin RÄYSTÄSRAKENTEET Räystäspellitykset muovipinnoitettua teräsohutlevyä 0,6mm.

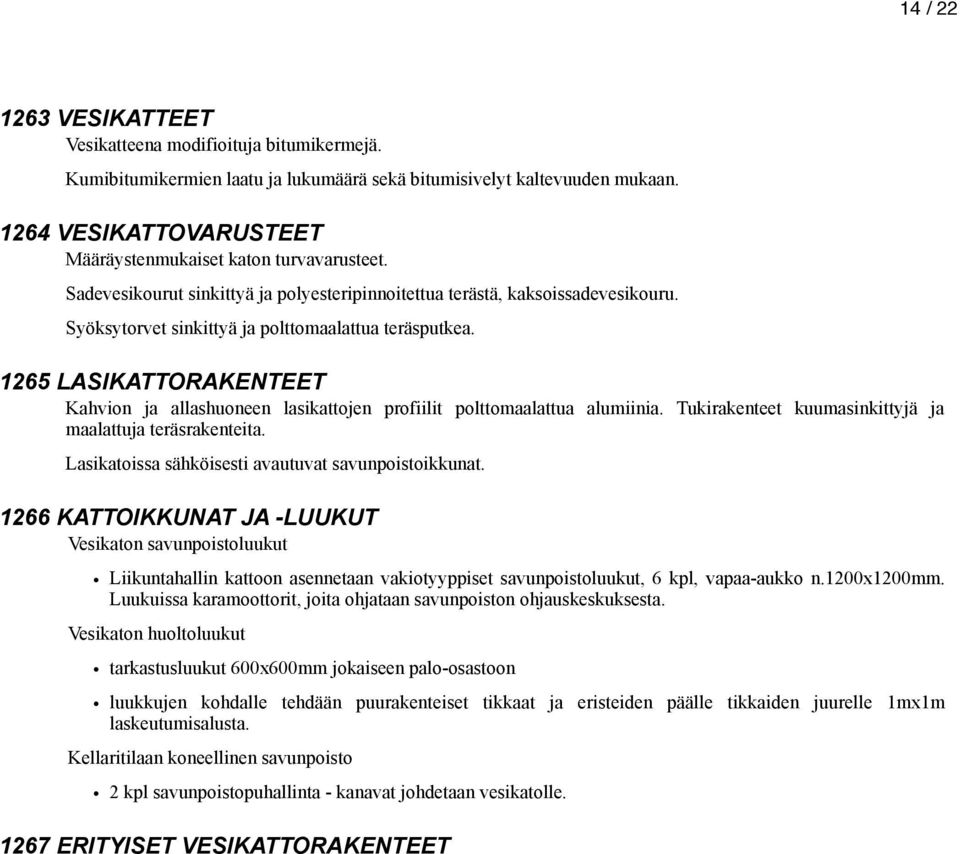

14 14 / VESIKATTEET Vesikatteena modifioituja bitumikermejä. Kumibitumikermien laatu ja lukumäärä sekä bitumisivelyt kaltevuuden mukaan VESIKATTOVARUSTEET Määräystenmukaiset katon turvavarusteet. Sadevesikourut sinkittyä ja polyesteripinnoitettua terästä, kaksoissadevesikouru. Syöksytorvet sinkittyä ja polttomaalattua teräsputkea LASIKATTORAKENTEET Kahvion ja allashuoneen lasikattojen profiilit polttomaalattua alumiinia. Tukirakenteet kuumasinkittyjä ja maalattuja teräsrakenteita. Lasikatoissa sähköisesti avautuvat savunpoistoikkunat KATTOIKKUNAT JA -LUUKUT Vesikaton savunpoistoluukut Liikuntahallin kattoon asennetaan vakiotyyppiset savunpoistoluukut, 6 kpl, vapaa-aukko n.1200x1200mm. Luukuissa karamoottorit, joita ohjataan savunpoiston ohjauskeskuksesta. Vesikaton huoltoluukut tarkastusluukut 600x600mm jokaiseen palo-osastoon luukkujen kohdalle tehdään puurakenteiset tikkaat ja eristeiden päälle tikkaiden juurelle 1mx1m laskeutumisalusta. Kellaritilaan koneellinen savunpoisto 2 kpl savunpoistopuhallinta - kanavat johdetaan vesikatolle ERITYISET VESIKATTORAKENTEET

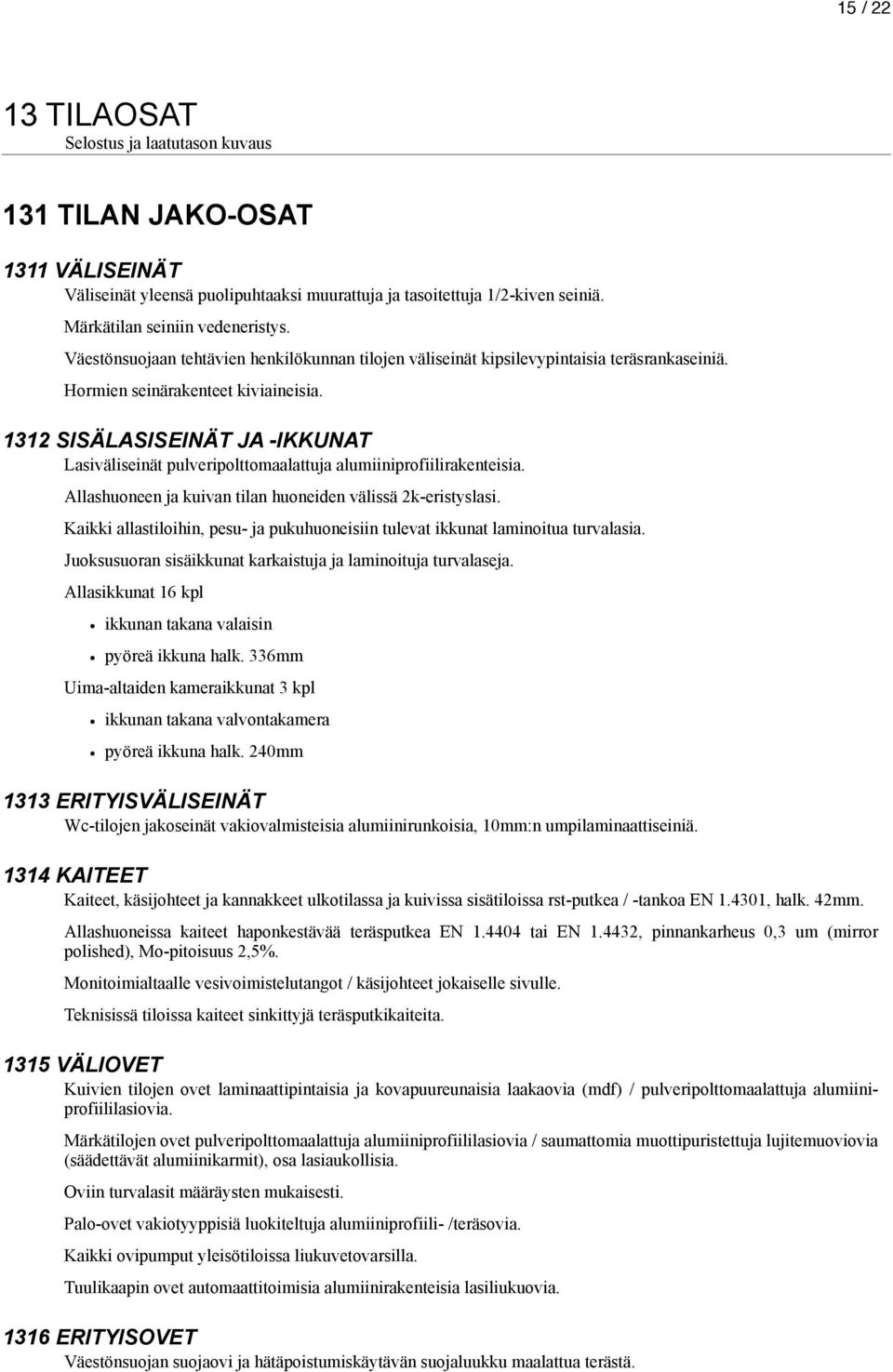

15 15 / TILAOSAT Selostus ja laatutason kuvaus 131 TILAN JAKO-OSAT 1311 VÄLISEINÄT Väliseinät yleensä puolipuhtaaksi muurattuja ja tasoitettuja 1/2-kiven seiniä. Märkätilan seiniin vedeneristys. Väestönsuojaan tehtävien henkilökunnan tilojen väliseinät kipsilevypintaisia teräsrankaseiniä. Hormien seinärakenteet kiviaineisia SISÄLASISEINÄT JA -IKKUNAT Lasiväliseinät pulveripolttomaalattuja alumiiniprofiilirakenteisia. Allashuoneen ja kuivan tilan huoneiden välissä 2k-eristyslasi. Kaikki allastiloihin, pesu- ja pukuhuoneisiin tulevat ikkunat laminoitua turvalasia. Juoksusuoran sisäikkunat karkaistuja ja laminoituja turvalaseja. Allasikkunat 16 kpl ikkunan takana valaisin pyöreä ikkuna halk. 336mm Uima-altaiden kameraikkunat 3 kpl ikkunan takana valvontakamera pyöreä ikkuna halk. 240mm 1313 ERITYISVÄLISEINÄT Wc-tilojen jakoseinät vakiovalmisteisia alumiinirunkoisia, 10mm:n umpilaminaattiseiniä KAITEET Kaiteet, käsijohteet ja kannakkeet ulkotilassa ja kuivissa sisätiloissa rst-putkea / -tankoa EN , halk. 42mm. Allashuoneissa kaiteet haponkestävää teräsputkea EN tai EN , pinnankarheus 0,3 um (mirror polished), Mo-pitoisuus 2,5%. Monitoimialtaalle vesivoimistelutangot / käsijohteet jokaiselle sivulle. Teknisissä tiloissa kaiteet sinkittyjä teräsputkikaiteita VÄLIOVET Kuivien tilojen ovet laminaattipintaisia ja kovapuureunaisia laakaovia (mdf) / pulveripolttomaalattuja alumiiniprofiililasiovia. Märkätilojen ovet pulveripolttomaalattuja alumiiniprofiililasiovia / saumattomia muottipuristettuja lujitemuoviovia (säädettävät alumiinikarmit), osa lasiaukollisia. Oviin turvalasit määräysten mukaisesti. Palo-ovet vakiotyyppisiä luokiteltuja alumiiniprofiili- /teräsovia. Kaikki ovipumput yleisötiloissa liukuvetovarsilla. Tuulikaapin ovet automaattitoimisia alumiinirakenteisia lasiliukuovia ERITYISOVET Väestönsuojan suojaovi ja hätäpoistumiskäytävän suojaluukku maalattua terästä.

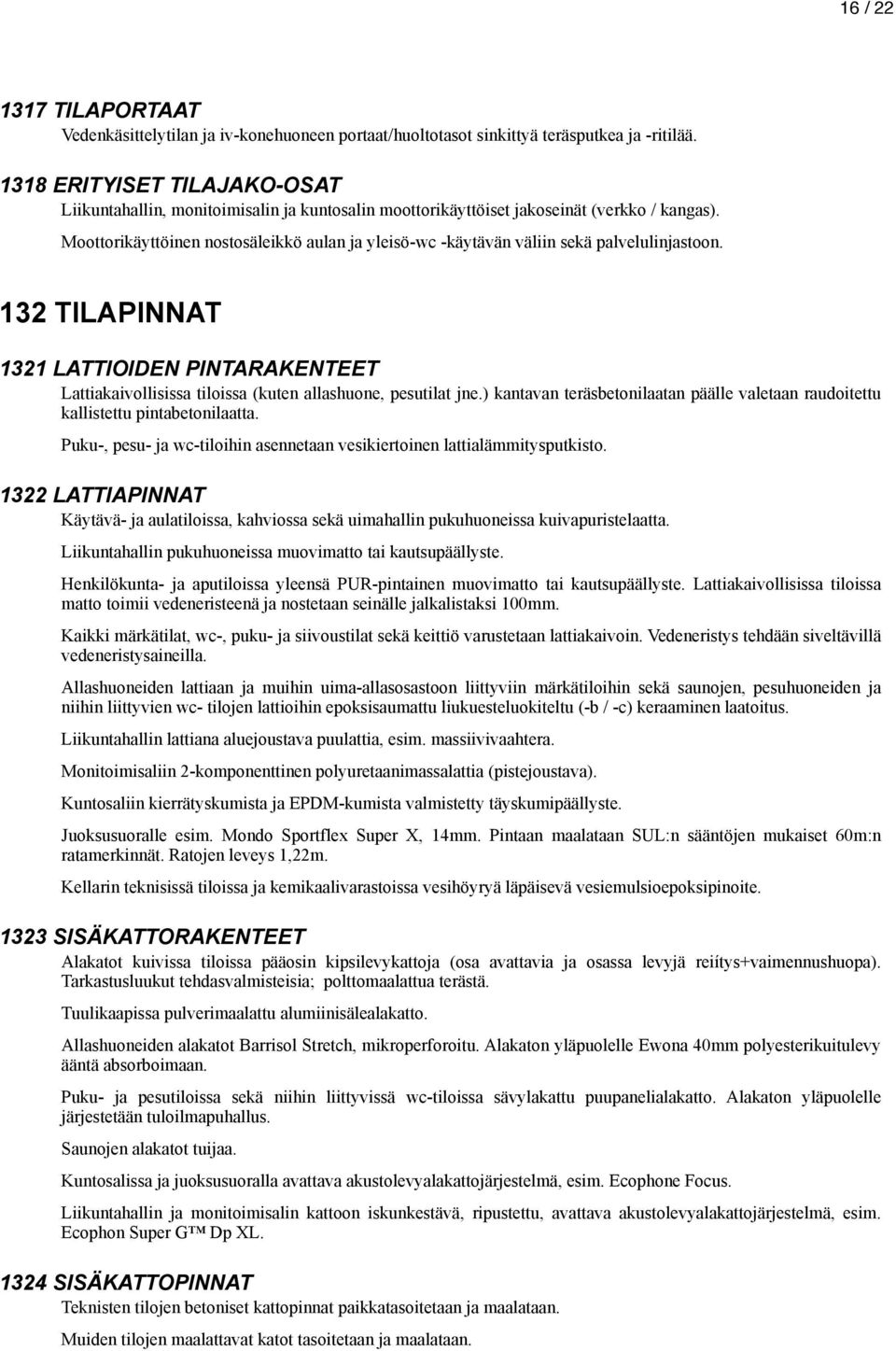

16 16 / TILAPORTAAT Vedenkäsittelytilan ja iv-konehuoneen portaat/huoltotasot sinkittyä teräsputkea ja -ritilää ERITYISET TILAJAKO-OSAT Liikuntahallin, monitoimisalin ja kuntosalin moottorikäyttöiset jakoseinät (verkko / kangas). Moottorikäyttöinen nostosäleikkö aulan ja yleisö-wc -käytävän väliin sekä palvelulinjastoon. 132 TILAPINNAT 1321 LATTIOIDEN PINTARAKENTEET Lattiakaivollisissa tiloissa (kuten allashuone, pesutilat jne.) kantavan teräsbetonilaatan päälle valetaan raudoitettu kallistettu pintabetonilaatta. Puku-, pesu- ja wc-tiloihin asennetaan vesikiertoinen lattialämmitysputkisto LATTIAPINNAT Käytävä- ja aulatiloissa, kahviossa sekä uimahallin pukuhuoneissa kuivapuristelaatta. Liikuntahallin pukuhuoneissa muovimatto tai kautsupäällyste. Henkilökunta- ja aputiloissa yleensä PUR-pintainen muovimatto tai kautsupäällyste. Lattiakaivollisissa tiloissa matto toimii vedeneristeenä ja nostetaan seinälle jalkalistaksi 100mm. Kaikki märkätilat, wc-, puku- ja siivoustilat sekä keittiö varustetaan lattiakaivoin. Vedeneristys tehdään siveltävillä vedeneristysaineilla. Allashuoneiden lattiaan ja muihin uima-allasosastoon liittyviin märkätiloihin sekä saunojen, pesuhuoneiden ja niihin liittyvien wc- tilojen lattioihin epoksisaumattu liukuesteluokiteltu (-b / -c) keraaminen laatoitus. Liikuntahallin lattiana aluejoustava puulattia, esim. massiivivaahtera. Monitoimisaliin 2-komponenttinen polyuretaanimassalattia (pistejoustava). Kuntosaliin kierrätyskumista ja EPDM-kumista valmistetty täyskumipäällyste. Juoksusuoralle esim. Mondo Sportflex Super X, 14mm. Pintaan maalataan SUL:n sääntöjen mukaiset 60m:n ratamerkinnät. Ratojen leveys 1,22m. Kellarin teknisissä tiloissa ja kemikaalivarastoissa vesihöyryä läpäisevä vesiemulsioepoksipinoite SISÄKATTORAKENTEET Alakatot kuivissa tiloissa pääosin kipsilevykattoja (osa avattavia ja osassa levyjä reiítys+vaimennushuopa). Tarkastusluukut tehdasvalmisteisia; polttomaalattua terästä. Tuulikaapissa pulverimaalattu alumiinisälealakatto. Allashuoneiden alakatot Barrisol Stretch, mikroperforoitu. Alakaton yläpuolelle Ewona 40mm polyesterikuitulevy ääntä absorboimaan. Puku- ja pesutiloissa sekä niihin liittyvissä wc-tiloissa sävylakattu puupanelialakatto. Alakaton yläpuolelle järjestetään tuloilmapuhallus. Saunojen alakatot tuijaa. Kuntosalissa ja juoksusuoralla avattava akustolevyalakattojärjestelmä, esim. Ecophone Focus. Liikuntahallin ja monitoimisalin kattoon iskunkestävä, ripustettu, avattava akustolevyalakattojärjestelmä, esim. Ecophon Super G Dp XL SISÄKATTOPINNAT Teknisten tilojen betoniset kattopinnat paikkatasoitetaan ja maalataan. Muiden tilojen maalattavat katot tasoitetaan ja maalataan.

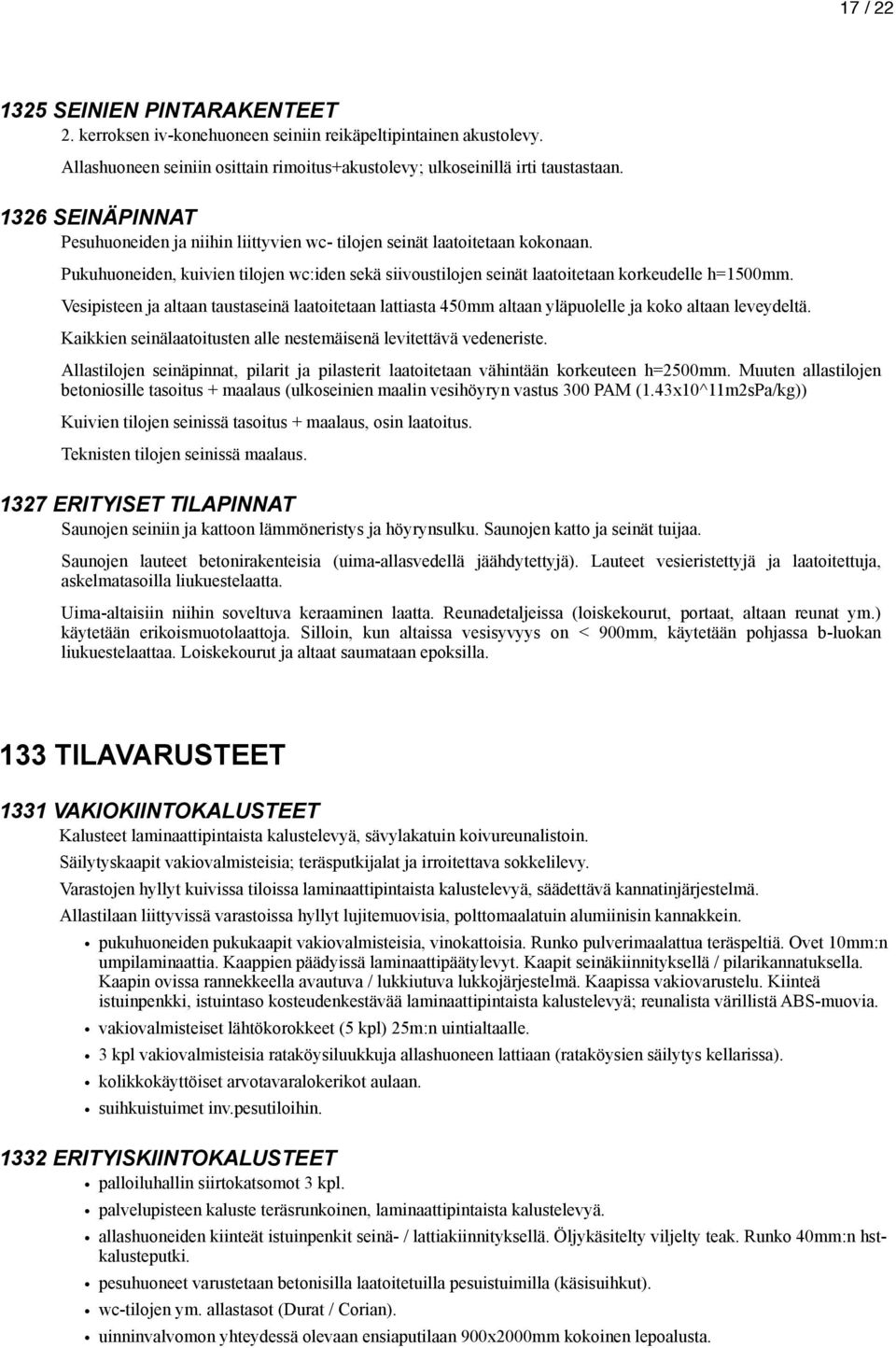

17 17 / SEINIEN PINTARAKENTEET 2. kerroksen iv-konehuoneen seiniin reikäpeltipintainen akustolevy. Allashuoneen seiniin osittain rimoitus+akustolevy; ulkoseinillä irti taustastaan SEINÄPINNAT Pesuhuoneiden ja niihin liittyvien wc- tilojen seinät laatoitetaan kokonaan. Pukuhuoneiden, kuivien tilojen wc:iden sekä siivoustilojen seinät laatoitetaan korkeudelle h=1500mm. Vesipisteen ja altaan taustaseinä laatoitetaan lattiasta 450mm altaan yläpuolelle ja koko altaan leveydeltä. Kaikkien seinälaatoitusten alle nestemäisenä levitettävä vedeneriste. Allastilojen seinäpinnat, pilarit ja pilasterit laatoitetaan vähintään korkeuteen h=2500mm. Muuten allastilojen betoniosille tasoitus + maalaus (ulkoseinien maalin vesihöyryn vastus 300 PAM (1.43x10^11m2sPa/kg)) Kuivien tilojen seinissä tasoitus + maalaus, osin laatoitus. Teknisten tilojen seinissä maalaus ERITYISET TILAPINNAT Saunojen seiniin ja kattoon lämmöneristys ja höyrynsulku. Saunojen katto ja seinät tuijaa. Saunojen lauteet betonirakenteisia (uima-allasvedellä jäähdytettyjä). Lauteet vesieristettyjä ja laatoitettuja, askelmatasoilla liukuestelaatta. Uima-altaisiin niihin soveltuva keraaminen laatta. Reunadetaljeissa (loiskekourut, portaat, altaan reunat ym.) käytetään erikoismuotolaattoja. Silloin, kun altaissa vesisyvyys on 900mm, käytetään pohjassa b-luokan liukuestelaattaa. Loiskekourut ja altaat saumataan epoksilla. 133 TILAVARUSTEET 1331 VAKIOKIINTOKALUSTEET Kalusteet laminaattipintaista kalustelevyä, sävylakatuin koivureunalistoin. Säilytyskaapit vakiovalmisteisia; teräsputkijalat ja irroitettava sokkelilevy. Varastojen hyllyt kuivissa tiloissa laminaattipintaista kalustelevyä, säädettävä kannatinjärjestelmä. Allastilaan liittyvissä varastoissa hyllyt lujitemuovisia, polttomaalatuin alumiinisin kannakkein. pukuhuoneiden pukukaapit vakiovalmisteisia, vinokattoisia. Runko pulverimaalattua teräspeltiä. Ovet 10mm:n umpilaminaattia. Kaappien päädyissä laminaattipäätylevyt. Kaapit seinäkiinnityksellä / pilarikannatuksella. Kaapin ovissa rannekkeella avautuva / lukkiutuva lukkojärjestelmä. Kaapissa vakiovarustelu. Kiinteä istuinpenkki, istuintaso kosteudenkestävää laminaattipintaista kalustelevyä; reunalista värillistä ABS-muovia. vakiovalmisteiset lähtökorokkeet (5 kpl) 25m:n uintialtaalle. 3 kpl vakiovalmisteisia rataköysiluukkuja allashuoneen lattiaan (rataköysien säilytys kellarissa). kolikkokäyttöiset arvotavaralokerikot aulaan. suihkuistuimet inv.pesutiloihin ERITYISKIINTOKALUSTEET palloiluhallin siirtokatsomot 3 kpl. palvelupisteen kaluste teräsrunkoinen, laminaattipintaista kalustelevyä. allashuoneiden kiinteät istuinpenkit seinä- / lattiakiinnityksellä. Öljykäsitelty viljelty teak. Runko 40mm:n hstkalusteputki. pesuhuoneet varustetaan betonisilla laatoitetuilla pesuistuimilla (käsisuihkut). wc-tilojen ym. allastasot (Durat / Corian). uinninvalvomon yhteydessä olevaan ensiaputilaan 900x2000mm kokoinen lepoalusta.

18 18 / VARUSTEET käsipyyhe- ja wc-paperitelineet, saippua-annostelijat, shampoohyllyt, roskakorit ym. vakiovalmisteisia. LE-wc-istuimet varustetaan erillisillä seinään kiinnitettävillä tukikahvoilla. siivoustilojen varusteet: välinetelineet, kuivaustelineet, letkuteline. rataköydet, lähtökorokkeet, allastikkaat, selkäuinti- ja varaslähtömerkkisarjat. 6 kpl muovisia pyörällisiä säilytysastioita rataköysille. uima-altaiden ylivuotokourujen ritilät. uima-asutelineet, pyyhe- ja vaatekoukut. uimahallin pesuhuoneisiin seinäkiinnitteinen vauvojen istuin turvavyöllä. uimahallin pukuhuoneisiin vauvojen hoitotaso. saunojen varusteet: kiuaskivet, lämpömittarit, löylykauha ja -astia. peilit, kappalaudat, verhokiskojärjestelmät, sälekaihtimet, ikkunalaudat. LE-tilojen seiniin ja oviin asennettavat tukikahvat. LE-pesutiloihin suihkuistuimet. ilmoitustaulut. tv-telineet. kokoushuoneeseen valkokangas, videotykki ja äänentoistojärjestelmä tuulikaappimatot. jauhesammuttimet. viranomaismääräysten mukaiset väestönsuojan varusteet. Liikuntasalin varusteet: köydet 9 kpl, renkaat 5 paria. lentopallon pylväät ja verkko, 3 kpl. koripallo, kattoon kääntyvä koripalloteline virallisin läpinäkyvin levyin ja sähköketjunosturein 2 kpl (Suomen Koripalloliiton hyväksymä). Lisäksi 6 kpl kattoon kääntyviä harjoituskoripallotelineitä. puolapuut,10-osainen. rekkilaitteet. siirtokatsomo 6-rivinen, 36jm. äänentoistojärjestelmä sähköinen tulostaulu + näyttölaitteet pimennysverhot tms. varastoihin hyllyt, kaapit, telineet ja koukut Monitoimisalin varusteet: peiliseinä, 19m x 1,9m. balettitanko seinäkiinikkeineen 19jm. äänentoistolaitteet, wifi-mahdollisuus kuntosalin ja monitoimisalin yhteisvarastoon hyllyt, kaapit, telineet ja koukut valaistuksen pimennys/himmennysmahdollisuus Kuntosalin varusteet: peilit äänentoistolaitteet, wifi-mahdollisuus kuntosalin ja monitoimisalin yhteisvarastoon hyllyt, kaapit, telineet ja koukut Juoksusuoran varusteet: varastoon hyllyt, kaapit, telineet ja koukut Ulkoliikuntavälinevarasto: hyllyt, kaapit, telineet.

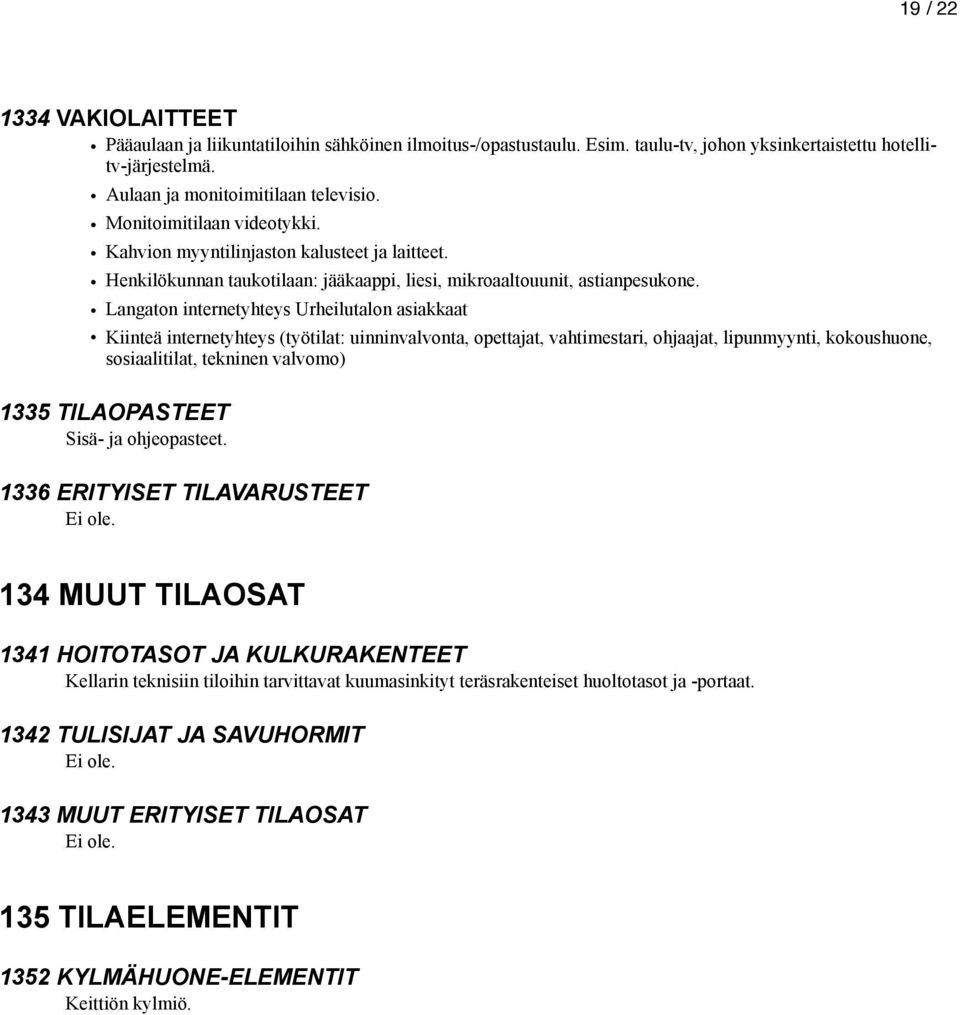

19 19 / VAKIOLAITTEET Pääaulaan ja liikuntatiloihin sähköinen ilmoitus-/opastustaulu. Esim. taulu-tv, johon yksinkertaistettu hotellitv-järjestelmä. Aulaan ja monitoimitilaan televisio. Monitoimitilaan videotykki. Kahvion myyntilinjaston kalusteet ja laitteet. Henkilökunnan taukotilaan: jääkaappi, liesi, mikroaaltouunit, astianpesukone. Langaton internetyhteys Urheilutalon asiakkaat Kiinteä internetyhteys (työtilat: uinninvalvonta, opettajat, vahtimestari, ohjaajat, lipunmyynti, kokoushuone, sosiaalitilat, tekninen valvomo) 1335 TILAOPASTEET Sisä- ja ohjeopasteet ERITYISET TILAVARUSTEET Ei ole. 134 MUUT TILAOSAT 1341 HOITOTASOT JA KULKURAKENTEET Kellarin teknisiin tiloihin tarvittavat kuumasinkityt teräsrakenteiset huoltotasot ja -portaat TULISIJAT JA SAVUHORMIT Ei ole MUUT ERITYISET TILAOSAT Ei ole. 135 TILAELEMENTIT 1352 KYLMÄHUONE-ELEMENTIT Keittiön kylmiö.

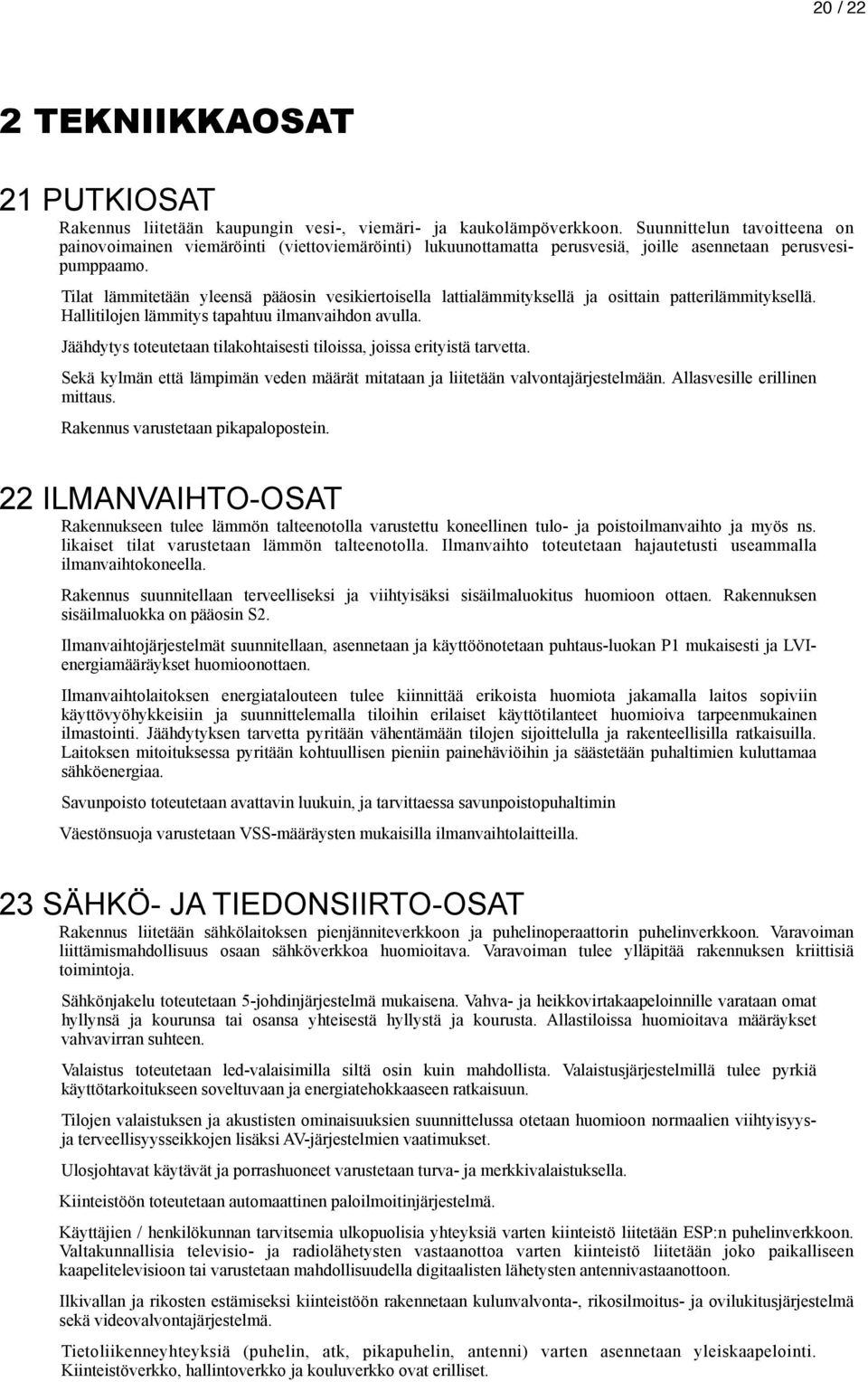

20 20 / 22 2 TEKNIIKKAOSAT 21 PUTKIOSAT Rakennus liitetään kaupungin vesi-, viemäri- ja kaukolämpöverkkoon. Suunnittelun tavoitteena on painovoimainen viemäröinti (viettoviemäröinti) lukuunottamatta perusvesiä, joille asennetaan perusvesipumppaamo. Tilat lämmitetään yleensä pääosin vesikiertoisella lattialämmityksellä ja osittain patterilämmityksellä. Hallitilojen lämmitys tapahtuu ilmanvaihdon avulla. Jäähdytys toteutetaan tilakohtaisesti tiloissa, joissa erityistä tarvetta. Sekä kylmän että lämpimän veden määrät mitataan ja liitetään valvontajärjestelmään. Allasvesille erillinen mittaus. Rakennus varustetaan pikapalopostein. 22 ILMANVAIHTO-OSAT Rakennukseen tulee lämmön talteenotolla varustettu koneellinen tulo- ja poistoilmanvaihto ja myös ns. likaiset tilat varustetaan lämmön talteenotolla. Ilmanvaihto toteutetaan hajautetusti useammalla ilmanvaihtokoneella. Rakennus suunnitellaan terveelliseksi ja viihtyisäksi sisäilmaluokitus huomioon ottaen. Rakennuksen sisäilmaluokka on pääosin S2. Ilmanvaihtojärjestelmät suunnitellaan, asennetaan ja käyttöönotetaan puhtaus-luokan P1 mukaisesti ja LVIenergiamääräykset huomioonottaen. Ilmanvaihtolaitoksen energiatalouteen tulee kiinnittää erikoista huomiota jakamalla laitos sopiviin käyttövyöhykkeisiin ja suunnittelemalla tiloihin erilaiset käyttötilanteet huomioiva tarpeenmukainen ilmastointi. Jäähdytyksen tarvetta pyritään vähentämään tilojen sijoittelulla ja rakenteellisilla ratkaisuilla. Laitoksen mitoituksessa pyritään kohtuullisen pieniin painehäviöihin ja säästetään puhaltimien kuluttamaa sähköenergiaa. Savunpoisto toteutetaan avattavin luukuin, ja tarvittaessa savunpoistopuhaltimin Väestönsuoja varustetaan VSS-määräysten mukaisilla ilmanvaihtolaitteilla. 23 SÄHKÖ- JA TIEDONSIIRTO-OSAT Rakennus liitetään sähkölaitoksen pienjänniteverkkoon ja puhelinoperaattorin puhelinverkkoon. Varavoiman liittämismahdollisuus osaan sähköverkkoa huomioitava. Varavoiman tulee ylläpitää rakennuksen kriittisiä toimintoja. Sähkönjakelu toteutetaan 5-johdinjärjestelmä mukaisena. Vahva- ja heikkovirtakaapeloinnille varataan omat hyllynsä ja kourunsa tai osansa yhteisestä hyllystä ja kourusta. Allastiloissa huomioitava määräykset vahvavirran suhteen. Valaistus toteutetaan led-valaisimilla siltä osin kuin mahdollista. Valaistusjärjestelmillä tulee pyrkiä käyttötarkoitukseen soveltuvaan ja energiatehokkaaseen ratkaisuun. Tilojen valaistuksen ja akustisten ominaisuuksien suunnittelussa otetaan huomioon normaalien viihtyisyysja terveellisyysseikkojen lisäksi AV-järjestelmien vaatimukset. Ulosjohtavat käytävät ja porrashuoneet varustetaan turva- ja merkkivalaistuksella. Kiinteistöön toteutetaan automaattinen paloilmoitinjärjestelmä. Käyttäjien / henkilökunnan tarvitsemia ulkopuolisia yhteyksiä varten kiinteistö liitetään ESP:n puhelinverkkoon. Valtakunnallisia televisio- ja radiolähetysten vastaanottoa varten kiinteistö liitetään joko paikalliseen kaapelitelevisioon tai varustetaan mahdollisuudella digitaalisten lähetysten antennivastaanottoon. Ilkivallan ja rikosten estämiseksi kiinteistöön rakennetaan kulunvalvonta-, rikosilmoitus- ja ovilukitusjärjestelmä sekä videovalvontajärjestelmä. Tietoliikenneyhteyksiä (puhelin, atk, pikapuhelin, antenni) varten asennetaan yleiskaapelointi. Kiinteistöverkko, hallintoverkko ja kouluverkko ovat erilliset.

21 21 / 22 Rakennus varustetaan nykyaikaisilla av-järjestelmillä sekä keskusradiolla. Urheiluhalli varustetaan määräysten mukaisella ylioppilaskirjoitukset mahdollistavalla atk- kaapeloinnilla ja tekniikalla. Tätä varten tarvitaan ulkoverkkoyhteys, jolla koetilan palvelin on yhteydessä YTL:n palvelimeen. Lisäksi tarvitaan tutkintoverkko, joka on suljettu paikallisverkko (langaton) sekä akkuvarmennettu / varavoimakoneen varmistama sähkönsyöttö laitteille. Sähkönsyötön tulee olla riittävä 50-70:lle yhtäaikaa päällä olevalle tietokoneelle. 24 VEDENKÄSITTELY Uima-altaiden vedenkäsittelytilat sijoittuvat rakennuksen kellarikerrokseen. Uima-allasvesi puhdistetaan painehiekkasuodattimilla. Huolto allasteknisiin tiloihin tapahtuu huoltokuilun kautta moottoritoimisen ketjunostimen avulla. 25 RAKENNUSAUTOMAATIO Rakennusautomaatiojärjestelmän tulee olla yhteensopiva yleisen Bacnet TCP /IP järjestelmän kanssa. Tilojen valaistusta, ilmanvaihtoa ja lämpöoloja (jäähdytys) ohjataan läsnäolo- ja hiilidioksidianturien avulla. Lisäksi järjestelmä liitetään kaupungin kiinteistöverkkoyhteyksien kautta keskusvalvomoon. 26 LAITEOSAT 261 SIIRTOLAITTEET 2611 HISSIT 1 kpl. Konehuoneeton hissiratkaisu. 3 pysähdystasoa KULJETTIMET Huoltokuilun katossa sähkökäyttöinen ketjunostin, jonka nostokyky 2500kg ja nostokorkeus 7m ERITYISET SIIRTOLAITTEET Allashuoneeseen siirrettävä allasnostin, joko ilman- tai vedenpaineella toimiva tai akkukäyttöinen. 262 TILALAITTEET 2621 KEITTIÖLAITTEET Palvelukeittiön laitteet: suurtalousmikroaaltouuni, -uuni, -liesi, -astianpesukone, -jääkaappi ja -pakastin PESULALAITTEET Vaatehuoltotilaan pyykinpesukone ja kondensoiva kuivausrumpu / -kaappi. Siivouskeskukseen pyykinpesukone (ns.moppikone), lämpödesinfiova pesuautomaatti ja kondensoiva kuivausrumpu VÄESTÖNSUOJALAITTEET Määräysten mukaiset kriisiajan ilmanvaihtolaitteet. Määräysten mukainen väestönsuojan varustepakkaus ALLASLAITTEET Vesihieronta-asemat, niskahierontasuihkut. Tenava-altaaseen käsipumpulla toimiva vettä suihkuttava vesieläin.

22 22 / ERITYISET TILALAITTEET Allas- ja pesutilojen siivoukseen matalapainepesurijärjestelmä. Saunojen kiukaat ohjauslaitteineen. Palvelupisteelle kassajärjestelmät sekä asiakasliikenteen kulunvalvontajärjestelmä (rannekkeilla toimivat kulkuportit ja pukukaapit). Uinninvalvomon laitteet (kuulutusjärjestelmä, valvontamonitorit). Teknisen valvomon laitteet (rakennuksen tekniikan ja vedenkäsittelyprosessin valvontalaitteet). Kulkuporttijärjestelmä rannekkeineen. Eri käyttäjäryhmille ohjelmoitava kulkujärjestelmä. Video- / kameravalvonta allashuoneeseen ja ulkoalueelle. Äänentoistolaitteet yleiskuulutuksiin ja uinnin-/vesivoimistelun ohjaajille. Kenttälajien mukaiset pelikellojärjestelmät Keskuskello koko rakennuksen ajannäyttöön
