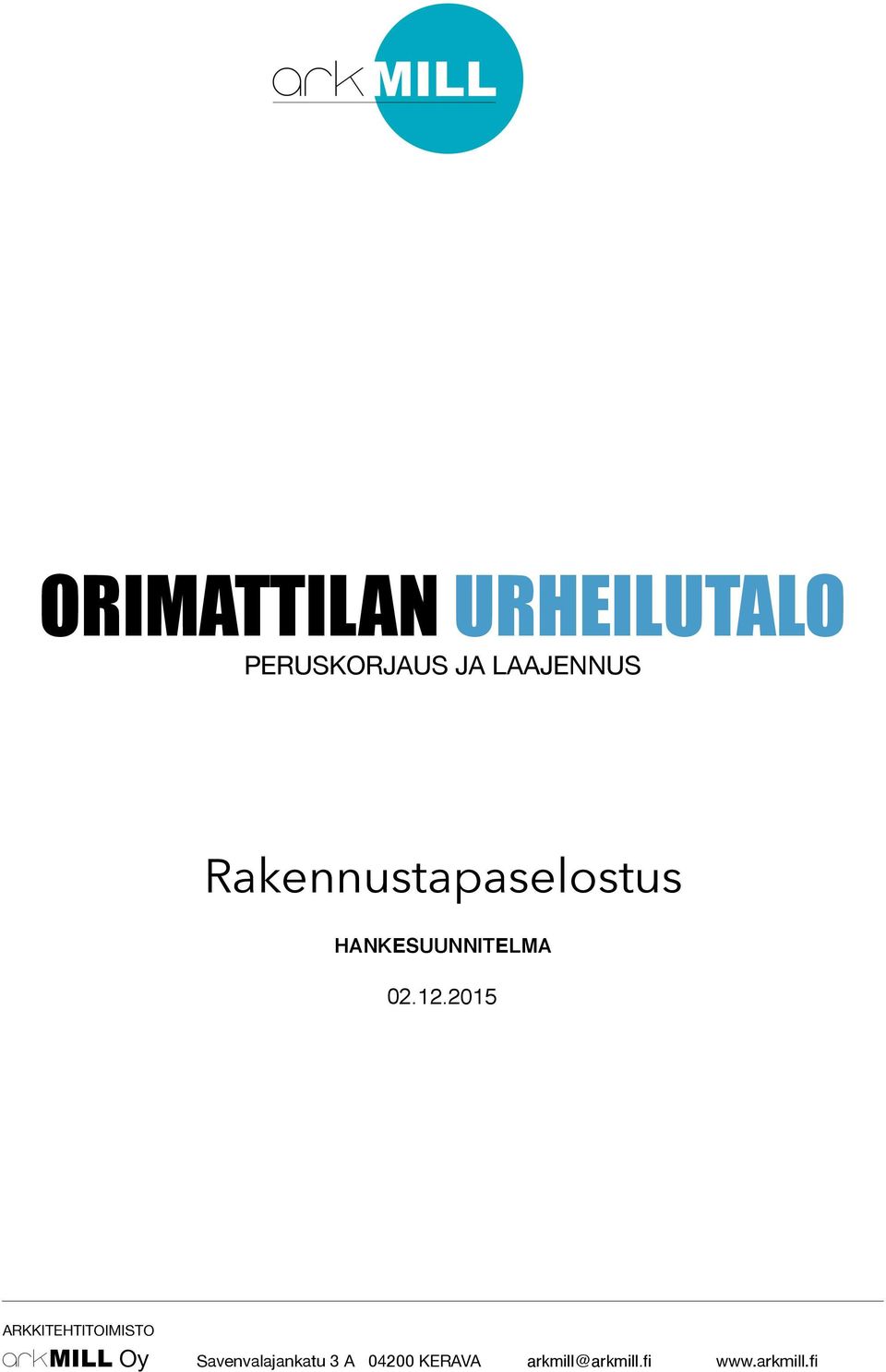

1 ORIMATTILAN URHEILUTALO PERUSKORJAUS JA LAAJENNUS Rakennustapaselostus HANKESUUNNITELMA ARKKITEHTITOIMISTO arkmill Oy Savenvalajankatu 3 A KERAVA arkmill@arkmill.fi

2 2 / 24 Sisällysluettelo PAIKKATIEDOT... 5 LAAJUUSTIEDOT... 5 RAKENNUTTAJA... 5 SUUNNITTELU, TUTKIMUKSET YLEISTÄ RAKENNUSHANKKEESTA 7 1 RAKENNUSOSAT 9 11 ALUEOSAT MAAOSAT Raivausosat Kaivannot Kanaalit Täyttöosat Penkereet Kuivatusosat Erityiset maaosat TUENNAT JA VAHVISTUKSET Paalut PÄÄLLYSTEET Liikennealueiden päällysteet Pysäköintialueiden päällysteet Oleskelu- ja leikkialueiden päällysteet Kasvillisuus Erityisalueiden päällysteet ALUEEN VARUSTEET Talovarusteet ALUEEN RAKENTEET Aidat ja tukimuurit Alueen portaat, luiskat ja terassit TALO-OSAT PERUSTUKSET Anturat Perusmuurit, peruspilarit ja peruspalkit ALAPOHJAT Alapohjat Erityiset alapohjat RUNKO Väestönsuojat Kantavat seinät Pilarit Palkit Välipohjat Yläpohjat Runkoportaat Erityiset runkorakenteet JULKISIVUT Ulkoseinät Ikkunat Ulko-ovet Julkisivuvarusteet ULKOTASOT Parvekkeet... 15

3 3 / Katokset Erityiset ulkotasot VESIKATOT Vesikattorakenteet Räystäsrakenteet Vesikatteet Vesikattovarusteet Kattoikkunat ja -luukut Erityiset vesikattorakenteet TILAOSAT TILAN JAKO-OSAT Väliseinät Sisälasiseinät ja -ikkunat Erityisväliseinät Kaiteet Väliovet Erityisovet Tilaportaat Erityiset tilajako-osat TILAPINNAT Lattioiden pintarakenteet Lattiapinnat Sisäkattorakenteet Sisäkattopinnat Seinien pintarakenteet Seinäpinnat Erityiset tilapinnat TILAVARUSTEET Vakiokiintokalusteet Erityiskiintokalusteet Varusteet Vakiolaitteet Tilaopasteet Erityiset tilavarusteet MUUT TILAOSAT Hoitotasot ja kulkurakenteet Tulisijat ja savuhormit Muut erityiset tilaosat TILAELEMENTIT Kylmähuone-elementit TEKNIIKKAOSAT PUTKIOSAT ILMANVAIHTO-OSAT SÄHKÖ- JA TIEDONSIIRTO-OSAT VEDENKÄSITTELY RAKENNUSAUTOMAATIO LAITEOSAT SIIRTOLAITTEET Hissit Kuljettimet... 23

4 4 / Erityiset siirtolaitteet TILALAITTEET Keittiölaitteet Pesulalaitteet Väestönsuojalaitteet Allaslaitteet Erityiset tilalaitteet... 24

5 5 / 24 PAIKKATIEDOT RAKENNUSKOHTEEN NIMI Orimattilan urheilutalo OSOITE Opintie RAKENNUSPAIKKAA KOSKEVAT TIEDOT Kaupunginosa Mäntylä Kortteli Yo Nykyinen urheilutalo sijaitsee opetustoimintaa palvelevien rakennusten korttelialueella. Urheilutalo palvelee merkittävissä määrin myös opetustoimintaa, joten asemakaavan muuttamiselle ei ole tarvetta laajennus, muutos ja peruskorjaushankkeen yhteydessä. Nykyinen käyttämätön rakennusoikeus riittää suunnitelmien mukaiselle laajennukselle. Palloiluhallin laajennus ylittää kaavaan merkityn rakennusalueen rajan, mutta poikkeaminen asemakaavasta on vähäinen. Paloluokka Autopaikat Nykyinen on P2. Peruskorjauksen ja laajennuksen jälkeen mahdollisesti P1 153 kpl. Autopaikat rakennetaan Opintien vastakkaiselle puolelle VU-1 kortteliin LAAJUUSTIEDOT Bruttoala m 2 Huoneistoala m 2 Yhteensä (laajennusta 1 500) (laajennusta 1 311) Laajennuksen lisäksi vanhan palloiluhallin peruskorjausala 759 m 2 on uudisrakentamiseen verrattavaa huonealaa. RAKENNUTTAJA Orimattilan kaupunki, tilapalvelu Erkontie ORIMATTILA Yhteyshenkilö: Jarmo Koskinen, toimitilajohtaja p jarmo.koskinen@orimattila.fi

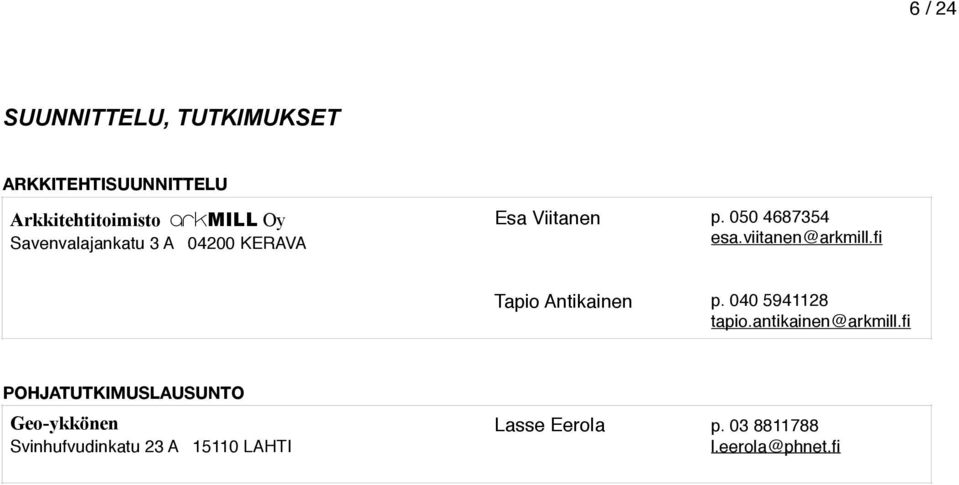

6 6 / 24 SUUNNITTELU, TUTKIMUKSET ARKKITEHTISUUNNITTELU Arkkitehtitoimisto arkmill Oy Savenvalajankatu 3 A KERAVA Esa Viitanen p esa.viitanen@arkmill.fi Tapio Antikainen p tapio.antikainen@arkmill.fi POHJATUTKIMUSLAUSUNTO Geo-ykkönen Svinhufvudinkatu 23 A LAHTI Lasse Eerola p l.eerola@phnet.fi

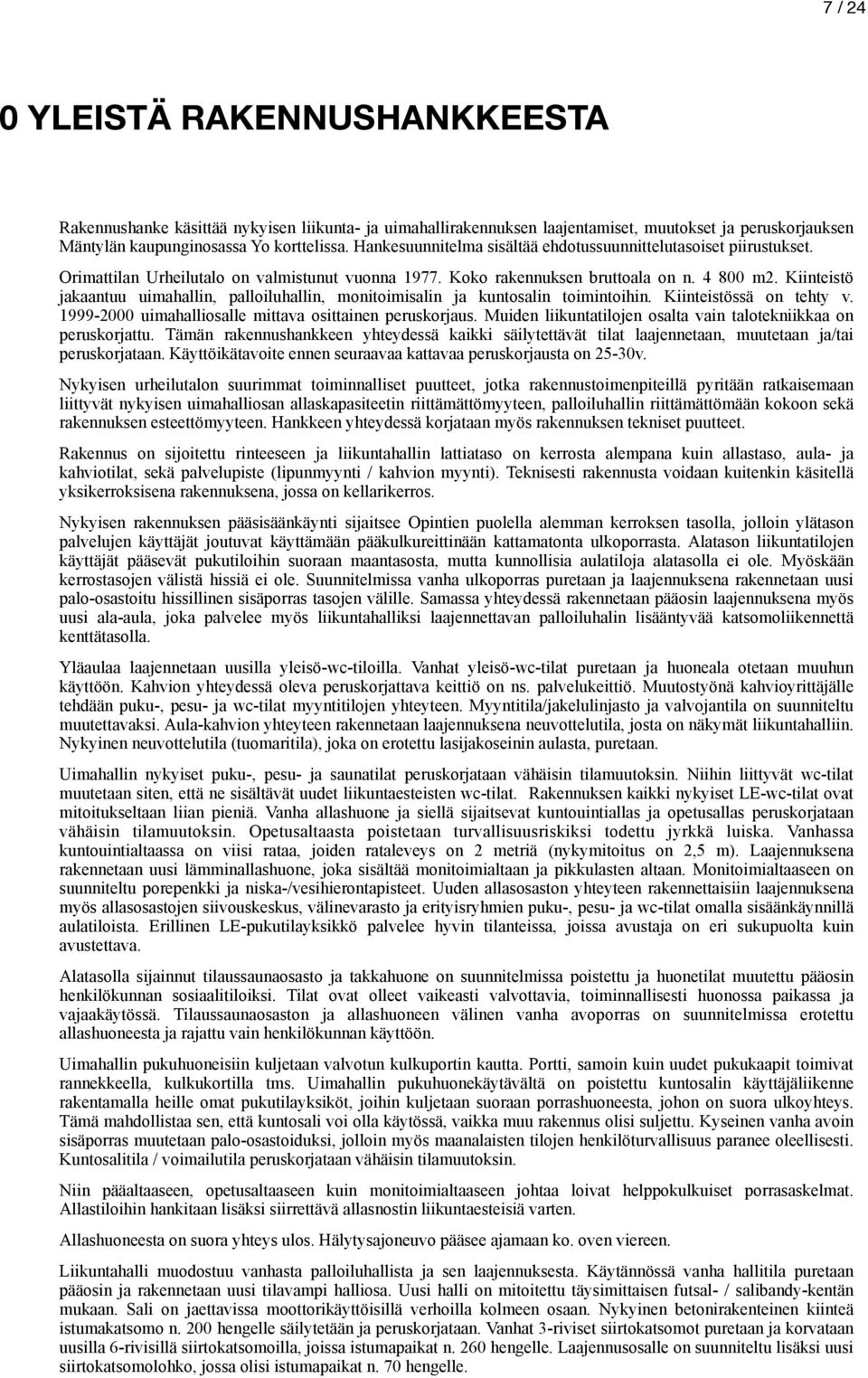

7 7 / 24 0 YLEISTÄ RAKENNUSHANKKEESTA Rakennushanke käsittää nykyisen liikunta- ja uimahallirakennuksen laajentamiset, muutokset ja peruskorjauksen Mäntylän kaupunginosassa Yo korttelissa. Hankesuunnitelma sisältää ehdotussuunnittelutasoiset piirustukset. Orimattilan Urheilutalo on valmistunut vuonna Koko rakennuksen bruttoala on n m2. Kiinteistö jakaantuu uimahallin, palloiluhallin, monitoimisalin ja kuntosalin toimintoihin. Kiinteistössä on tehty v uimahalliosalle mittava osittainen peruskorjaus. Muiden liikuntatilojen osalta vain talotekniikkaa on peruskorjattu. Tämän rakennushankkeen yhteydessä kaikki säilytettävät tilat laajennetaan, muutetaan ja/tai peruskorjataan. Käyttöikätavoite ennen seuraavaa kattavaa peruskorjausta on 25-30v. Nykyisen urheilutalon suurimmat toiminnalliset puutteet, jotka rakennustoimenpiteillä pyritään ratkaisemaan liittyvät nykyisen uimahalliosan allaskapasiteetin riittämättömyyteen, palloiluhallin riittämättömään kokoon sekä rakennuksen esteettömyyteen. Hankkeen yhteydessä korjataan myös rakennuksen tekniset puutteet. Rakennus on sijoitettu rinteeseen ja liikuntahallin lattiataso on kerrosta alempana kuin allastaso, aula- ja kahviotilat, sekä palvelupiste (lipunmyynti / kahvion myynti). Teknisesti rakennusta voidaan kuitenkin käsitellä yksikerroksisena rakennuksena, jossa on kellarikerros. Nykyisen rakennuksen pääsisäänkäynti sijaitsee Opintien puolella alemman kerroksen tasolla, jolloin ylätason palvelujen käyttäjät joutuvat käyttämään pääkulkureittinään kattamatonta ulkoporrasta. Alatason liikuntatilojen käyttäjät pääsevät pukutiloihin suoraan maantasosta, mutta kunnollisia aulatiloja alatasolla ei ole. Myöskään kerrostasojen välistä hissiä ei ole. Suunnitelmissa vanha ulkoporras puretaan ja laajennuksena rakennetaan uusi palo-osastoitu hissillinen sisäporras tasojen välille. Samassa yhteydessä rakennetaan pääosin laajennuksena myös uusi ala-aula, joka palvelee myös liikuntahalliksi laajennettavan palloiluhalin lisääntyvää katsomoliikennettä kenttätasolla. Yläaulaa laajennetaan uusilla yleisö-wc-tiloilla. Vanhat yleisö-wc-tilat puretaan ja huoneala otetaan muuhun käyttöön. Kahvion yhteydessä oleva peruskorjattava keittiö on ns. palvelukeittiö. Muutostyönä kahvioyrittäjälle tehdään puku-, pesu- ja wc-tilat myyntitilojen yhteyteen. Myyntitila/jakelulinjasto ja valvojantila on suunniteltu muutettavaksi. Aula-kahvion yhteyteen rakennetaan laajennuksena neuvottelutila, josta on näkymät liikuntahalliin. Nykyinen neuvottelutila (tuomaritila), joka on erotettu lasijakoseinin aulasta, puretaan. Uimahallin nykyiset puku-, pesu- ja saunatilat peruskorjataan vähäisin tilamuutoksin. Niihin liittyvät wc-tilat muutetaan siten, että ne sisältävät uudet liikuntaesteisten wc-tilat. Rakennuksen kaikki nykyiset LE-wc-tilat ovat mitoitukseltaan liian pieniä. Vanha allashuone ja siellä sijaitsevat kuntouintiallas ja opetusallas peruskorjataan vähäisin tilamuutoksin. Opetusaltaasta poistetaan turvallisuusriskiksi todettu jyrkkä luiska. Vanhassa kuntouintialtaassa on viisi rataa, joiden rataleveys on 2 metriä (nykymitoitus on 2,5 m). Laajennuksena rakennetaan uusi lämminallashuone, joka sisältää monitoimialtaan ja pikkulasten altaan. Monitoimialtaaseen on suunniteltu porepenkki ja niska-/vesihierontapisteet. Uuden allasosaston yhteyteen rakennettaisiin laajennuksena myös allasosastojen siivouskeskus, välinevarasto ja erityisryhmien puku-, pesu- ja wc-tilat omalla sisäänkäynnillä aulatiloista. Erillinen LE-pukutilayksikkö palvelee hyvin tilanteissa, joissa avustaja on eri sukupuolta kuin avustettava. Alatasolla sijainnut tilaussaunaosasto ja takkahuone on suunnitelmissa poistettu ja huonetilat muutettu pääosin henkilökunnan sosiaalitiloiksi. Tilat ovat olleet vaikeasti valvottavia, toiminnallisesti huonossa paikassa ja vajaakäytössä. Tilaussaunaosaston ja allashuoneen välinen vanha avoporras on suunnitelmissa erotettu allashuoneesta ja rajattu vain henkilökunnan käyttöön. Uimahallin pukuhuoneisiin kuljetaan valvotun kulkuportin kautta. Portti, samoin kuin uudet pukukaapit toimivat rannekkeella, kulkukortilla tms. Uimahallin pukuhuonekäytävältä on poistettu kuntosalin käyttäjäliikenne rakentamalla heille omat pukutilayksiköt, joihin kuljetaan suoraan porrashuoneesta, johon on suora ulkoyhteys. Tämä mahdollistaa sen, että kuntosali voi olla käytössä, vaikka muu rakennus olisi suljettu. Kyseinen vanha avoin sisäporras muutetaan palo-osastoiduksi, jolloin myös maanalaisten tilojen henkilöturvallisuus paranee oleellisesti. Kuntosalitila / voimailutila peruskorjataan vähäisin tilamuutoksin. Niin pääaltaaseen, opetusaltaaseen kuin monitoimialtaaseen johtaa loivat helppokulkuiset porrasaskelmat. Allastiloihin hankitaan lisäksi siirrettävä allasnostin liikuntaesteisiä varten. Allashuoneesta on suora yhteys ulos. Hälytysajoneuvo pääsee ajamaan ko. oven viereen. Liikuntahalli muodostuu vanhasta palloiluhallista ja sen laajennuksesta. Käytännössä vanha hallitila puretaan pääosin ja rakennetaan uusi tilavampi halliosa. Uusi halli on mitoitettu täysimittaisen futsal- / salibandy-kentän mukaan. Sali on jaettavissa moottorikäyttöisillä verhoilla kolmeen osaan. Nykyinen betonirakenteinen kiinteä istumakatsomo n. 200 hengelle säilytetään ja peruskorjataan. Vanhat 3-riviset siirtokatsomot puretaan ja korvataan uusilla 6-rivisillä siirtokatsomoilla, joissa istumapaikat n. 260 hengelle. Laajennusosalle on suunniteltu lisäksi uusi siirtokatsomolohko, jossa olisi istumapaikat n. 70 hengelle.

8 8 / 24 Liikuntahallia palvelevat nykyiset joukkuepukuhuoneet (6kpl), pesu- ja wc-tilat, sekä opettajien/erotuomareiden tilat peruskorjataan vähäisin tilamuutoksin. Alatason monitoimisalille on esitetty suunnitelmissa kaksi omaa joukkuepukuhuonetta, joiden yhteydessä on pesu- ja wc-tilat. Uusiin tiloihin tarvittava huoneala saadaan pääosin purettavasta takkahuoneesta. Nykyisten joukkuepukuhuoneiden yhteydessä ei ole liikuntaesteisten wc-tilaa, joten sellainen on suunnitelmissa esitetty rakennettavaksi pukuhuonekäytävän yhteyteen, jolloin se palvelee kaikkia alatason liikuntatiloja. Liikuntahallia palvelevien pukuhuoneiden molemmin puolin on käytävät (likainen-puhdas). Puhdasliikennekäytävää on jatkettu siten, että siitä on suora uloskäynti maantasoon. Samoin liikuntahalliin on suunnitelmissa esitetty suora iso ulko-oviyhteys maantasoon. Nämä parantavat huomattavasti rakennuksen henkilöturvallisuutta. Liikuntahallille on suunniteltu koulun puoleiseen päätyyn laajennuksena maanalainen välinevarasto. Niin kuntosali kuin monitoimitila on jaettavissa kahteen osaan. Monitoimitilaan on sijoitettavissa myös n. 13 kpl 10m:n ilma-aseampumarataa. Alatason juoksusuoran yhteydestä puretaan vanha hyppymonttu, jonka kosteana pidettävä hiekka on aiheuttanut ilmanlaatuongelmia. Juoksusuora jatkuu liikuntahalliin avattavien ovien kautta. Vanhan sisäportaan paloosastointimuutoksen myötä juoksulinjalta poistetaan toinen isoista pariovista tarpeettomana. Juoksusuoralle avautuvat ovet muutetaan avautumaan tilasta poispäin. Uimahalliosan aputilojen / aulatilojen kohdalla vesikatolla sijaitsee laajennettava iv-konehuone, joka palvelee pääosin liikuntahallia aputiloineen sekä ylätason kuntosali- ja aulatiloja. Alatasolla sijaitsevat laajennettavat allastekniset tilat, iv-konehuone (uimahallin tiloja palveleva), siirtoilmakammiot ja muita teknisiä tiloja sekä väestönsuoja, joka toimii välinevarastona. Rakennuksen laajentaminen kasvattaa väestönsuojan rakentamisvelvoitetta. Laskennallinen neliömäärä on kuitenkin niin vähäinen, ettei sitä tarvitse toteuttaa. Vedenkäsittelytilojen laajennukseen esitetty suunnitelmissa suora ulkoyhteys maantasosta. Alatasolle tehdään muutostyönä puku- ja pesuhuoneet ulkokenttien käyttöön. Ne voivat sisäyhteyden vuoksi tarvittaessa palvella myös sisäliikuntatiloja. Ala-aulan laajennusosan yleisö-wc:t on sijoitettu siten, että niitä voidaan käyttää myös ulkotapahtumissa, vaikka urheilutalo olisi kiinni muilta osin. Laajennukseen on sijoitettu myös ulkovälinevarastot, joilla on suora ulko-oviyhteys maantasoon. Suunnitelmissa jätekatos siirretty koulun pihan puolelta Opintien varteen. Vanha rakennus on pääosin teräsbetonirunkoinen. Purettavan palloiluhallin yläpohja kantavine palkkeineen on puurakenteinen. Muiden yläpohjarakenteiden kantavana materiaalina on teräsbetoni. Vesikatolla sijaitseva peruskorjattava ja laajennettava ilmastointikonehuone on teräs-/puurunkoinen. Uudet kantavat seinät, -pilarit ja -palkit tehdään pääosin teräsbetonirakenteisina. Uudet yläpohjat tehdään esim. ontelolaattojen/tt-laattojen päälle puurakenteisina. Vaihtoehtoisesti uudet yläpohjat voidaan tehdä puuelementtirakenteisina. Rakennuksessa on sisäpuolinen sadevedenpoisto. Uudet välipohjat tehdään esim. ontelolaatoin tai paikallavalaen (allasosasto) teräsbetonista. Vanhat peruskorjattavat altaat ovat vesitiivistä teräsbetonia. Myös uudet altaat tehdään vesitiiviistä teräsbetonista. Sekä vanhojen, että uusien uima-altaiden alla on vapaa tila, jolloin huolto ja rakenteiden tarkkailu on helpompaa. Nykyisen rakennuksen uusittavat julkisivupinnat ovat pääosin pesubetonia. Teräsbetonisten ulkoseinäelementtien ulkokuoret ja lämmöneristeet puretaan. Lämmöneristeet ja julkisivupinta uusitaan. Uusi julkisivuverhous tehdään esim. taustatuuletetuista tiililaattaelementeistä tai kolmikerrosrapattuna tiilimuurauksena. Tehosteena käytetään esim. läpivärjättyä kuitusementtilevyä (ikkunavälit) ja/tai pintakäsiteltyä puuverhousta (ikkunoiden yläpuolet).

9 9 / 24 1 RAKENNUSOSAT 11 ALUEOSAT Selostus ja laatutason kuvaus 111 MAAOSAT 1111 RAIVAUSOSAT Vanhan rakennuksen purku ja alueen muutostyöt suunnitelmien mukaisesti. Merkittävimmät purkutyöt: - palloiluhallin puurakenteinen yläpohja - palloiluhallin ulkoseinät pilareineen muilta osin kuin koulun puoleisien manpaineseinien osalta, jotka jäävät välinevarastolaajennuksen sisäseiniksi ja kantamaan katon teräsbetonilaattaa - teräsbetonisten ulkoseinäelementtien ulkokuoret ja lämmöneristeet. Samoin puretaan kellarinseinien sokkelikuoret, lämmöneristeet ja vedeneristeet - pääsisäänkäynnin ulkoporras ja sen yhteydessä olevat tukimuurit, sisääntulokatos sekä terassirakenteet - allashuoneen ulko-oven viereinen betonielementtirakenteinen näkösuojaseinämä - säilytettävien maanalaisten tilojen (esim. vss) terassiyläpohjien lämmöneristeet ja vesieristeet - koulun puoleinen sisääntulokatos ja jätehuone - märkätilojen laatoitetut pintabetonilaatat ja niiden alapuoliset kermieristeet - seinien laatoitukset ja vesieristeet - altaiden laatoitukset kiinnityslaasteineen puretaan. Mahdollisten oikaisulaastikerrosten purku päätetään, kun niiden kunto on tutkittu - alakatot/sisäkatot puretaan pääsääntöisesti. Kuntosalin nykyinen akustoiva sisäkatto säilytetään (uusittu äskettäin). Uimahallin pukutilojen puusisäkatot säilytetään (huoltomaalataan). Uimahallin märkätilojen alakattopinnat puretaan, mutta alaslaskukoolaukset säilytetään uuden talotekniikan sallimissa puitteissa - osa allashuoneen ja vedenkäsittelytilan betonipilareiden alapäistä joudutaan piikkaamaa auki rapautuneen betonin poistamiseksi ja betoniteräksien suojaamiseksi. Vastaavia terästen esiinpiikkaamisia betonin karbonatisoitumisen ja/tai kloridien kertymisen vuoksi joudutaan tekemään vähäisissä määrin myös allasrakenteiden ulkopinnoilla vuotokohdissa sekä runsaammin vedenkäsittelytilojen betonikatossa (allastasanteiden kantavassa laatassa) ja niitä kannattelevissa allasreunoissa - väliseinärakenteet ovineen puretaan suunnitelmissa esitetyssä laajuudessa - kuntouintialtaassa olevat allasnostin sekä niskahieronta- ja vesihierontapisteet puretaan - ulkolasiseinät, -ikkunat ja -ovet puretaan pääosin. Allashuoneen päädyn ulkolasiseinä ja siinä oleva ovi säilytetään (uusittu ). Allashuoneen ulkolasiseinät Opintielle päin säilytetään suunnitelmien mukaisessa laajuudessa ja muutetaan sisälasiseiniksi (uusittu ) - palloiluhallin ja yläaulan välinen puurakenteinen lasiseinä puretaan ja korvataan uudella. Allashuoneen, valvomoiden, tuomaritilan ja aulatilan väliset lasiseinät puretaan pääosin (uusittu ) - sisäovet puretaan pääsääntöisesti. Uimahallin saunojen uudehkot kokolasiovet säilytetään. - talotekniikka puretaan pääsääntöisesti. Vedenkäsittelyn nykyisistä laitteistoista osa säilytetään - varusteet ja kalusteet puretaan. Soveltuvilta osin ne varastoidaan ja asennetaan uudelleen Raivausta suoritetaan suunnitelmien mukaisilla leikattaviksi, pengerrettäviksi tai muutoin käsiteltäviksi merkityillä alueilla. Säilytettävät puut suojataan.

10 10 / KAIVANNOT Nykyisen rakennuksen kaikki maanvastaiset seinät kaivetaan auki perustamissyvyyteen. Vedeneristykset, lämmöneristykset ja salaojitukset uusitaan. Muilla tontinosilla kaivua suoritetaan niin laajalti kuin rakennusosat, niihin liittyvät toimenpiteet ja asiakirjat edellyttävät. Liikuntahallin laajennuksen alta siirretään pois kaasuputkilinja. Kaivumassat käytetään soveltuvin osin hyödyksi anturoiden ja perusmuurien vierustäytöissä sekä istutus- ja täyttöalueiden täyttötöissä. Salaoja- ja viemärikaivannot tehdään yleisten työselitysten ohjeiden mukaisesti KANAALIT Ei ole TÄYTTÖOSAT Täyttö ja tiivistys suoritetaan käyttäen sellaisia kerrospaksuuksia, tiivistyskalustoa ja tiivistyskertoja, että vaaditut tiiveydet saavutetaan. Istutettavilla alueilla täyttö tehdään puhtailla kaivumassoilla PENKEREET Maanpinnan päälle tehtävät täytöt kuten esim. maanpinnan korotus täyttömateriaalilla KUIVATUSOSAT Rakennus varustetaan salaojituksella. Maanpinta rakennuksen ulkopuolella tehdään kaikkialla rakennuksesta poispäin kaltevaksi. Piha-alueet varustetaan sadevesiviemäröinnillä. Salaoja- ja hulevedet johdetaan kaupungin sadevesiviemäriin. Alueen viemärit perustetaan perustamissuunnitelmien mukaisesti. Pintavesiviemäröinti suunnitteluvaiheessa tehtävien LV-työselostuksen ja rakennesuunnitelmien mukaisesti ERITYISET MAAOSAT Uudet maanvaraiset alapohjat varustetaan radonputkistolla ja alapohjan laatan reunojen tiivistyksellä. 112 TUENNAT JA VAHVISTUKSET 1121 PAALUT Urheiluhalli on pääosin perustettu maanvaraisten teräsbetonianturoiden varaan. Vanhan palloiluhallin perustukset on kuitenkin pääosin paalutettu Opintien ja pitkän ulkoseinälinjan osalta. Oletettavasti uuden liikuntahallin vastaavat perustuslinjat on paalutettava. Palloiluhallin ja aulatilojen väliset teräsbetonipilarit, sekä niiden perustukset joudutaan mahdollisesti vahvistamaan halliosan laajentamisesta yläpohjalle aiheutuvien kuormien lisääntymisen vuoksi. 113 PÄÄLLYSTEET Rakennuksen sokkelin viereen tehdään nurmialueilla 600mm leveä seulanpää- / betonikivikaista. Reunakivinä käytetään betonisia upotettavia betonisia reunakiviä LIIKENNEALUEIDEN PÄÄLLYSTEET Rakennuksen huoltotiet ja kevyen liikenteen väylät asfaltoidaan PYSÄKÖINTIALUEIDEN PÄÄLLYSTEET Pysäköintialueilla asfalttipäällyste, johon maalataan pysäköintiruutumerkinnät.

11 11 / OLESKELU- JA LEIKKIALUEIDEN PÄÄLLYSTEET Sisäänkäyntialueen päällysteenä betonikiveys KASVILLISUUS Kaikki pinnat, joita ei päällystetä, viheriöidään. Nurmikko tyyppiä "käyttönurmi". Tontille istutetaan puita ja pensaita normaalitason mukaisesti ERITYISALUEIDEN PÄÄLLYSTEET Jalkapallokentän pinnoitteena tekonurmi. Jääkiekkokaukalon alla maalattu asfaltti. Alue toimii kesäisin koripallo- ja tenniskenttänä. 114 ALUEEN VARUSTEET 1141 TALOVARUSTEET Piha-alueiden liikennemerkit, pyörätelineet, lipputangot, jätehuollon keräysastiat, roskakorit, oleskelu-alueiden penkit, näyttötaulu / valaistu vitriini / ilmoitustaulu sisäänkäynnin läheisyyteen, hiekoituslaatikot. 115 ALUEEN RAKENTEET 1153 AIDAT JA TUKIMUURIT Jalkapallokentän neljälle sivulle teräsrakenteinen suoja-aita. Pienpelikenttäalue ympäröidään teräsrakenteisella suoja-aidalla. Tenniskentät ympäröidään kesällä naruverkkoaidalla. Urheilutaloon liittyvä, koulun puoleinen, vanha teräsbetoninen tukimuuri korjataan laastipaikkausmenetelmin ja maalataan. Tukimuurin päällä oleva putoamisen estävä suojakaide uusitaan kuumasinkityksi pinnakaiteeksi. Vaihtoehtoisesti tukimuuri puretaan ja rakennetaan uusi tarpeen mukaiseen laajuuteen ALUEEN PORTAAT, LUISKAT JA TERASSIT Rakennuksen pääsisäänkäynnin teräsbetoniset ukoportaat ja niihin liittyvät tukimuurit ja terassit puretaan. Vanhan allashuoneen päädyssä oleva maanvarainen terassialue puuaitauksineen puretaan. Samoin puretaan allashuoneen ulko-oven viereinen betonielementtirakenteinen näkösuojaseinämä.

12 12 / TALO-OSAT Selostus ja laatutason kuvaus 121 PERUSTUKSET 1211 ANTURAT Aulan ja uimahalliosan laajennusten perustuksina paikallavaletut maanvaraiset teräsbetonianturat. Samoin liikuntahallin uudessa maanalaisessa välinevarastossa. Liikuntahallin uusilla seinälinjoilla paikallavaletut paaluperustaiset teräsbetonianturat PERUSMUURIT, PERUSPILARIT JA PERUSPALKIT Vanhan rakennuksen kaikkien ulkoseinälinjojen maanvastaiset perustusrakenteet kaivetaan auki uuden salaojituksen vaatimaan korkotasoon. Vanhat teräsbetoniset sokkelikuoret, lämmön- ja vedeneristeet, sekä salaojitus puretaan ja rakennetaan uudestaan kuten laajennusosilla. Laajennusten perusmuurit, -pilarit ja -palkit tehdään teräsbetonista paikallavalettuina. Uudet sokkelit ovat pääosin teräsbetonisia kuorielementtejä. Ne kannatellaan paikallavalurakenteesta joko betonikonsolien tai ruostumattomien teräskannakkeiden avulla. Uudet ja vanhat perusmuurit lämmöneristetään EPS-levyillä ja vedeneristeenä käytetään modifioitua bitumikermiä. 122 ALAPOHJAT 1221 ALAPOHJAT Uudet ja vanhat alapohjat ovat paikalla valettuja maanvaraisia teräsbetonilaattoja. Vanhoissa betonilattioissa on vähäisissä määrin halkeamia, jotka injektoidaan. Märkätilojen laatoitetut pintabetonilaatat ja niiden alapuoliset bitumivedeneristeet puretaan ja uusitaan. Uusien vesieristeiden sijainti rakenteessa päätetään jatkosuunnitteluvaiheessa (keraamisen laatan alla / pintabetonilaatan alla) ERITYISET ALAPOHJAT Uusi tasausallas altaan betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna altaan teräsosat maadoitetaan Sekä uuden, että vanhan tasausaltaan käsittelemättömät betoniset ulkopinnat suojataan halkeamia silloittavalla vesihöyryä läpäisevällä pinnoitteella. Uudet pumppu- ja puhallinpedit kellarin alapohjan päälle tehdään teräsbetoniset pedit pumppuja ja puhaltimia varten alapohjalaatan ja pedin väliin vaimennuslevyt (EPDM-kumia). Uudelle hissille tehdään tyypin mukainen lattiasyvennys. 123 RUNKO Kaikki säilytettävät runkorakenteet tarkistetaan purkutöiden yhteydessä ja korjaustoimenpiteistä laaditut suunnitelmat tarkennetaan. Allasosaston ja vedenkäsittelytilojen vanhoissa betonirakenteissa on paikallisia karbonatisoitumisen / kloridien aiheuttamia rapautumisia ja terästen korroosiovaurioita. Vaurioalueet korjataan toteutusvaiheessa laadittavien korjausohjeiden mukaisesti. Pääsääntöisesti näiden tilojen kaikki laatoittamattomat betonipinnat suojataan halkeamia silloittavalla ja vesihöyryä läpäisevällä pinnoitteella.

13 13 / VÄESTÖNSUOJAT Hanke ei sisällä uutta väestönsuojaa KANTAVAT SEINÄT Uudet ja vanhat kantavat seinät ovat teräsbetonirakenteisia. Vanhojen betoniseinien halkeamat injektoidaan ja kolot kitataan. Vanhan allashuoneen ulko-oven alapuolisen maanvaraisen kellarinseinän yläreunan terästen kunto tarkastetaan poistamalla rapautunut betoni tarvittavassa laajuudessa ja rakenne korjataan laastipaikkausmenetelmin. Vedenkäsittelytiloissa kaikki uudet ja vanhat betoniset seinäpinnat suojataan halkeamia silloittavalla ja vesihöyryä läpäisevällä pinnoitteella PILARIT Uudet ja vanhat pilarit ovat pääosin teräsbetonia. Maanpinnan alapuoliset pilarit ovat pääosin paikallavalettuja (kellaritilat) ja ylemmillä tasoilla elementtirakenteisia. Ilmastointikonehuoneen pilarit ovat maalattua terästä. Uusien sisäänkäyntien katosten ja jätekatoksen pilarit tehdään kuumasinkitystä ja maalatusta teräksestä. Allasosaston ja vedenkäsittelytilojen vanhoissa teräsbetonipilareissa on paikallisia karbonatisoitumisen / kloridien aiheuttamia rapautumisia ja terästen koroosiovaurioita. Allashuoneen ulkoseinien puoleisten laatoittamattomien pilarien alapäissä on kloridien aiheuttamia vaurioita. Kaikki kloridipitoinen betoni on piikattava pois ja terästen kunto tarkastettava. Rakenne korjataan pääsääntöisesti laastipaikkausmenetelmin. Joihinkin pilareihin joudutaan mahdollisesti suorittamaan ulkomittoja kasvattava vaippakorjaus normaalilla betonivalulla. Vastaavia korjaustoimenpiteitä tehdään myös kuntouintiallasta kannattelevien pilareiden alapäihin. Pääsääntöisesti näiden tilojen kaikki laatoittamattomat betonipinnat suojataan halkeamia silloittavalla ja vesihöyryä läpäisevällä pinnoitteella PALKIT Kellaritiloissa uudet palkit tehdään teräsbetonista paikallavalettuina. Muilla alueilla uudet palkit ovat teräsbetonisia, elementtivalmisteisia palkkeja. Uuden liikuntahallin kattopalkit voivat olla teräsbetonia tai liimapuuta. Vaihtoehtoisesti liikuntahallin yläpohjan kannatus tehdään teräsristikoin. Allashuoneissa ja vedenkäsittelytiloissa sekä vanhat, että uudet betonipalkit suojataan halkeamia silloittavalla ja vesihöyryä läpäisevällä pinnoitteella (myös alakattorakenteiden taakse peittyviltä osiltaan) VÄLIPOHJAT Sekä vanhat, että uudet välipohjat ovat teräsbetonisia esijännitettyjä ontelolaattoja tai paikallavalettuja teräsbetonilaattoja. Sekä vanhat, että uudet allastasanteet ovat paikalla valettua teräsbetonia. Vanhan allashuoneen ikkunaseinien puoleisten kävelytasanteiden alapinnassa / kellaritilan katossa on näkyvissä ruosteisia työteräksiä, jotka voidaan piikata pois ja urat korjata laastipaikkausmenetelmin. Kaikki vedenkäsittelytilojen vanhat ja uudet betonikatot suojataan halkeamia silloittavalla läpäisevällä pinnoitteella. ja vesihöyryä Märkätilojen laatoitetut pintabetonilaatat ja niiden alapuoliset bitumivedeneristeet puretaan ja uusitaan. Uusien vesieristeiden sijainti rakenteessa päätetään jatkosuunnitteluvaiheessa (keraamisen laatan alla / pintabetonilaatan alla) YLÄPOHJAT Palloiluhallin puurakenteinen yläpohja puretaan. Uuden liikuntahalliosan yläpohja tehdään esim. kertopuurakenteisista tuuletetuista yläpohjaelementeistä. Uuden allashuoneen vesikatto tehdään esim. kertopuurakenteisista tuulettuvista yläpohjaelementeistä tai vaihtoehtoisesti tuulettuvana rakenteena teräsbetonisten TT-laattojen päälle. Muilla laajennusosilla yläpohja tehdään tuulettuvana rakenteena, jonka kantavana rakenteena on esim. ontelolaatat. Vesikattotasossa sijaitsevan iv-konehuoneen teräspilarien / liimapuupalkkien päällistä kevytrakenteista yläpohjaa laajennetaan ja/tai korotetaan uusien iv-koneiden vaatimusten mukaisesti. Iv-konehuoneen vesikate alusrakenteineen uusitaan ja kattokaadot muutetaan toimiviksi. Uimahalliosan ja aulatilojen säilytettävien yläpohjien kantavana rakenteena ovat teräsbetoniset Nilconyläpohjaelementit. Vesikattorakenne uusittiin vuoden 2000 peruskorjauksessa, jolloin tasakatto korvattiin rakentamalla puurakenteinen loivaharjainen vesikatto elementtien päälle. Allashuoneen elementtien betonikannet poistettiin ja lämmöneristystä parannettiin. Muilla osin korotus tehtiin kansirakenteiden päälle. Vesikatteiden alapuolinen tuuletus hoidetaan koneellisesti jatkuvatoimisilla poistoimureilla. Vanhan allashuoneen sisäkattorakenteet puretaan ja elementtien betonipinnat suojataan halkeamia silloittavalla ja vesihöyryä

14 14 / 24 läpäisevällä pinnoitteella. Mikäli uuden allashuoneen yläpohjarakenne tehdään betonirakenteisena, niin sisäpinta käsitellään vastaavasti. Uimahallin aputilaosan yläpohjan vanhojen betonielementtien suojausta parannetaan tiivistämällä alakattojen yläpuolisen ontelotilan ja allashuoneen välinen puurakenteinen seinä, sekä lisäämällä ontelotilaan koneellinen tuuletus (ylipaine) RUNKOPORTAAT Uusi pääporras on paikallavalettu tai elementtivalmisteinen teräsbetoniporras. Vanhat portaat ovat paikallavalettuja. Uima-altaiden portaat ovat vesitiiviistä betonia ERITYISET RUNKORAKENTEET Uudet uima- ja vedenkäsittelyallasrakenteet altaiden betonirakenteet valetaan paikalla vesitiiviistä betonista sileävaluna allastason lattian kantava laatta erotetaan liikuntasaumoilla allasrakenteista ja alustan rakenteista uima-allaskaukalot laakeroidaan alapuolisista seinistä liikuntasaumoin allastasanteisiin vedeneristys allashuoneen teräsosat maadoitetaan Vanhojen uima-altaiden vähäiset vuotokohdat injektoidaan. Vuotokohtien kaikki rapautunut betoni poistetaan ja terästen kunto tarkistetaan. Vauriot korjataan laastipaikkausmenetelmin. Kaikki vedenkäsittelytilojen puoleiset vanhat ja uudet teräsbetoniset allasrakenteet suojataan halkeamia silloittavalla ja vesihöyryä läpäisevällä pinnoitteella. Vanhojen uima-altaiden laatoitukset ja kiinnityslaastit puretaan. Mahdolliset oikaisulaastien purut tehdään toteutusvaiheessa tarkennettujen suunnitelmien mukaisesti. Vanhoihin uima-altaisiin tehdään vedeneristys.

15 15 / JULKISIVUT 1241 ULKOSEINÄT Nykyisen rakennuksen uusittavat julkisivupinnat ovat pääosin pesubetonia. Teräsbetonisten ulkoseinäelementtien ulkokuoret ja lämmöneristeet puretaan. Samoin puretaan sokkelikuoret. Sisäkuorien kunto ja kiinnitykset tarkistetaan. Lämmöneristeet ja julkisivupinta uusitaan. Uusi julkisivuverhous tehdään esim. taustatuuletetuista tiililaattaelementeistä tai esim. kolmikerrosrapattuna tiilimuurauksena. Tehosteena käytetään esim. läpivärjättyä kuitusementtilevyä (ikkunavälit) ja/tai pintakäsiteltyä puuta (ikkunoiden yläpuolet). Lämmöneristeenä käytetään mineraalivillaa. Lämmöneristeen ja julkisivuverhouksen väliin jätetään tuuletusrako IKKUNAT Uudet ikkunat ja lasiseinät ovat pulveripolttomaalattuja ja alumiiniprofiilirakenteisia. Ulkoikkunoissa 3-lasinen eristyslasi ja lämpökatkaistut profiilirakenteet. Vesipellit muovipinnoitettua teräspeltiä ULKO-OVET Ulko-ovet ovat pulveripolttomaalattuja, alumiiniprofiilirakenteisia lämpöeristettyjä lasi- / umpiovia. Listoitukset ovenvärisillä alumiinilistoilla. Oviin turvalasit määräysten mukaisesti JULKISIVUVARUSTEET Iv-säleiköt ym. polttomaalataan ympäröivän seinän väriin Seinäopasteet kolmikerrosrapattuun ulkoseinään maalattuna teksti Urheilutalo pääsisäänkäynnin kohdalla polttomaalatut alumiiniset irtokirjaimet, teksti Urheilutalo. Talotikkaat Materiaali kuumasinkitty ja maalattu teräs. 125 ULKOTASOT 1251 PARVEKKEET Ei ole KATOKSET Jätekatos ja sisäänkäyntikatokset ovat teräs-/puurakenteisia. Pääsisäänkäynnin katoksen kohdalle betonikiveyksen alle lämmitysputket ERITYISET ULKOTASOT Henkilöliikenteen sisäänkäyntien edustalle tehdään betonikiveys. Pääsisäänkäynnin ovien edustalle valetaan betonitaso, johon varataan tila jalkasäleikölle ja betonikiveykselle. 126 VESIKATOT 1261 VESIKATTORAKENTEET Vesikatteiden nykyiset ja rakennettavat alusrakenteet ovat tuulettuvia. Yläpohjaontelot jaetaan määräysten mukaisiin palo-osastoihin RÄYSTÄSRAKENTEET Räystäspellitykset muovipinnoitettua teräsohutlevyä 0,6mm.

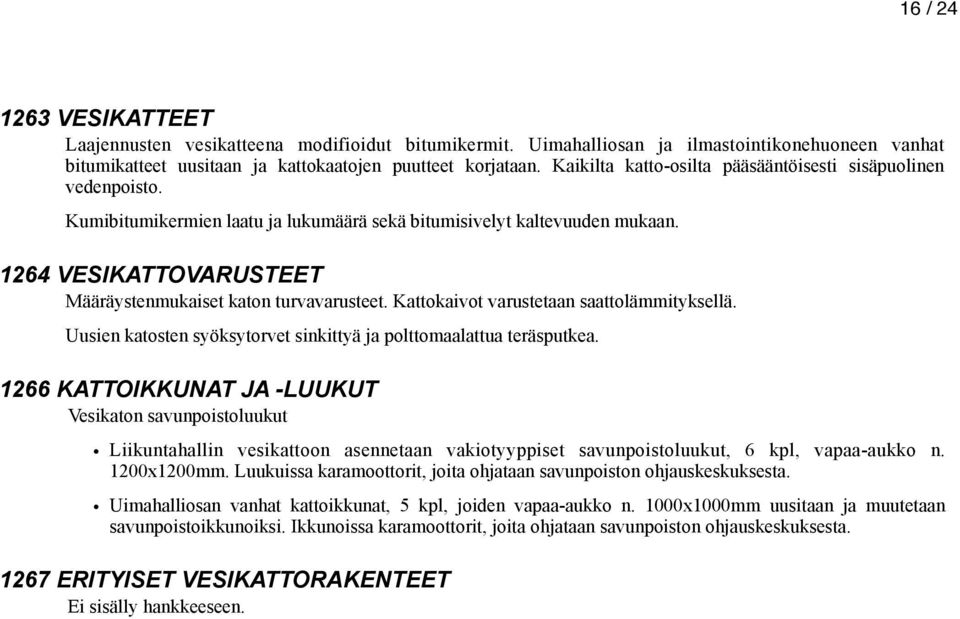

16 16 / VESIKATTEET Laajennusten vesikatteena modifioidut bitumikermit. Uimahalliosan ja ilmastointikonehuoneen vanhat bitumikatteet uusitaan ja kattokaatojen puutteet korjataan. Kaikilta katto-osilta pääsääntöisesti sisäpuolinen vedenpoisto. Kumibitumikermien laatu ja lukumäärä sekä bitumisivelyt kaltevuuden mukaan VESIKATTOVARUSTEET Määräystenmukaiset katon turvavarusteet. Kattokaivot varustetaan saattolämmityksellä. Uusien katosten syöksytorvet sinkittyä ja polttomaalattua teräsputkea KATTOIKKUNAT JA -LUUKUT Vesikaton savunpoistoluukut Liikuntahallin vesikattoon asennetaan vakiotyyppiset savunpoistoluukut, 6 kpl, vapaa-aukko n. 1200x1200mm. Luukuissa karamoottorit, joita ohjataan savunpoiston ohjauskeskuksesta. Uimahalliosan vanhat kattoikkunat, 5 kpl, joiden vapaa-aukko n. 1000x1000mm uusitaan ja muutetaan savunpoistoikkunoiksi. Ikkunoissa karamoottorit, joita ohjataan savunpoiston ohjauskeskuksesta ERITYISET VESIKATTORAKENTEET Ei sisälly hankkeeseen.

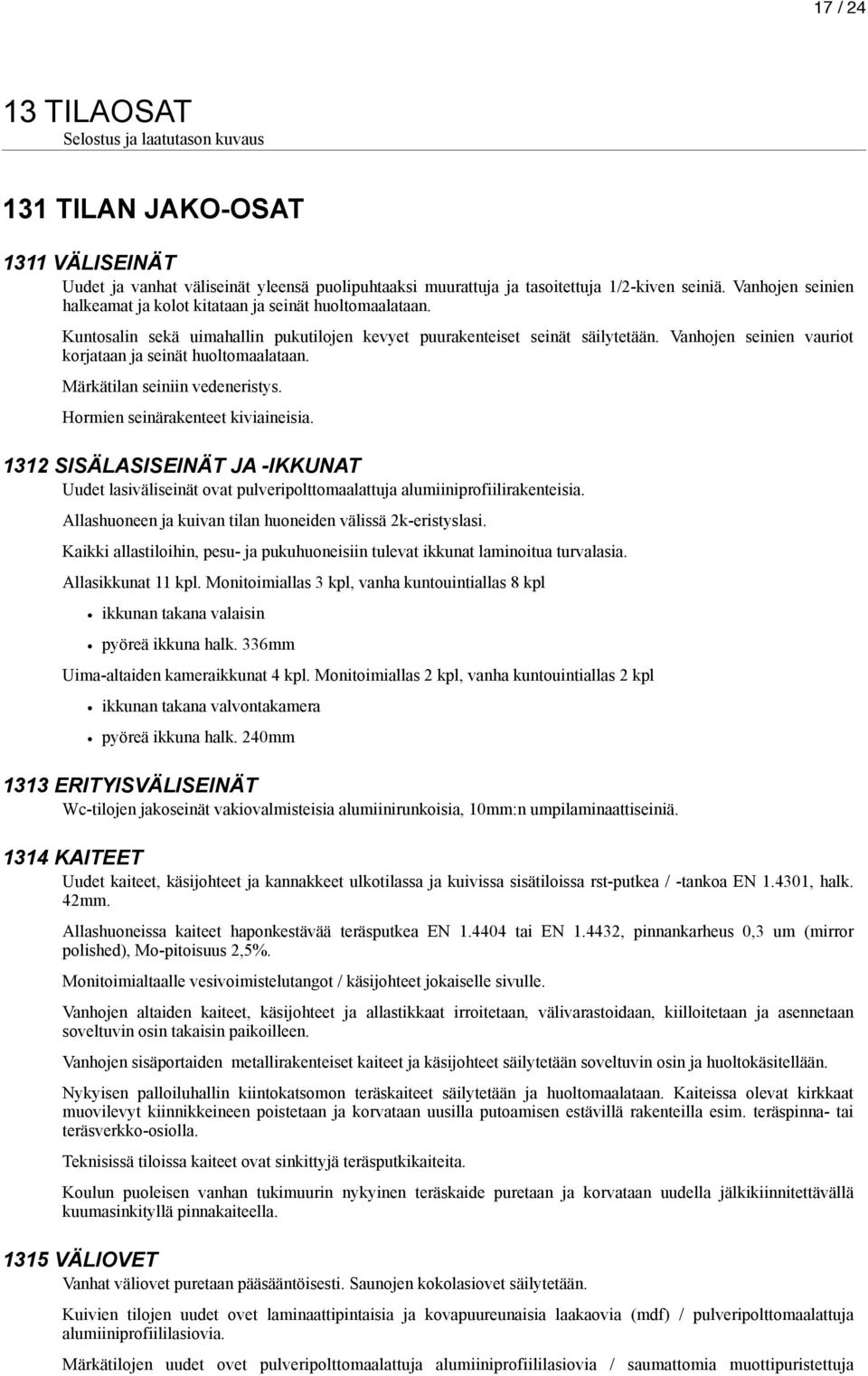

17 17 / TILAOSAT Selostus ja laatutason kuvaus 131 TILAN JAKO-OSAT 1311 VÄLISEINÄT Uudet ja vanhat väliseinät yleensä puolipuhtaaksi muurattuja ja tasoitettuja 1/2-kiven seiniä. Vanhojen seinien halkeamat ja kolot kitataan ja seinät huoltomaalataan. Kuntosalin sekä uimahallin pukutilojen kevyet puurakenteiset seinät säilytetään. Vanhojen seinien vauriot korjataan ja seinät huoltomaalataan. Märkätilan seiniin vedeneristys. Hormien seinärakenteet kiviaineisia SISÄLASISEINÄT JA -IKKUNAT Uudet lasiväliseinät ovat pulveripolttomaalattuja alumiiniprofiilirakenteisia. Allashuoneen ja kuivan tilan huoneiden välissä 2k-eristyslasi. Kaikki allastiloihin, pesu- ja pukuhuoneisiin tulevat ikkunat laminoitua turvalasia. Allasikkunat 11 kpl. Monitoimiallas 3 kpl, vanha kuntouintiallas 8 kpl ikkunan takana valaisin pyöreä ikkuna halk. 336mm Uima-altaiden kameraikkunat 4 kpl. Monitoimiallas 2 kpl, vanha kuntouintiallas 2 kpl ikkunan takana valvontakamera pyöreä ikkuna halk. 240mm 1313 ERITYISVÄLISEINÄT Wc-tilojen jakoseinät vakiovalmisteisia alumiinirunkoisia, 10mm:n umpilaminaattiseiniä KAITEET Uudet kaiteet, käsijohteet ja kannakkeet ulkotilassa ja kuivissa sisätiloissa rst-putkea / -tankoa EN , halk. 42mm. Allashuoneissa kaiteet haponkestävää teräsputkea EN tai EN , pinnankarheus 0,3 um (mirror polished), Mo-pitoisuus 2,5%. Monitoimialtaalle vesivoimistelutangot / käsijohteet jokaiselle sivulle. Vanhojen altaiden kaiteet, käsijohteet ja allastikkaat irroitetaan, välivarastoidaan, kiilloitetaan ja asennetaan soveltuvin osin takaisin paikoilleen. Vanhojen sisäportaiden metallirakenteiset kaiteet ja käsijohteet säilytetään soveltuvin osin ja huoltokäsitellään. Nykyisen palloiluhallin kiintokatsomon teräskaiteet säilytetään ja huoltomaalataan. Kaiteissa olevat kirkkaat muovilevyt kiinnikkeineen poistetaan ja korvataan uusilla putoamisen estävillä rakenteilla esim. teräspinna- tai teräsverkko-osiolla. Teknisissä tiloissa kaiteet ovat sinkittyjä teräsputkikaiteita. Koulun puoleisen vanhan tukimuurin nykyinen teräskaide puretaan ja korvataan uudella jälkikiinnitettävällä kuumasinkityllä pinnakaiteella VÄLIOVET Vanhat väliovet puretaan pääsääntöisesti. Saunojen kokolasiovet säilytetään. Kuivien tilojen uudet ovet laminaattipintaisia ja kovapuureunaisia laakaovia (mdf) / pulveripolttomaalattuja alumiiniprofiililasiovia. Märkätilojen uudet ovet pulveripolttomaalattuja alumiiniprofiililasiovia / saumattomia muottipuristettuja

18 18 / 24 lujitemuoviovia (säädettävät alumiinikarmit), osa lasiaukollisia. Oviin turvalasit määräysten mukaisesti. Uudet palo-ovet vakiotyyppisiä luokiteltuja alumiiniprofiili- /teräsovia. Uudet tuulikaappien sisäovet alumiinirakenteisia lasiovia. Kaikki ovipumput yleisötiloissa liukuvetovarsilla ERITYISOVET Väestönsuojan suojaovi ja hätäpoistumiskäytävän suojaluukku huoltomaalataan TILAPORTAAT Vedenkäsittelytilan ja iv-konehuoneen portaat/huoltotasot sinkittyä teräsputkea ja -ritilää ERITYISET TILAJAKO-OSAT Liikuntahalliin (3kpl), monitoimisaliin (1kpl) ja kuntosaliin (1kpl) moottorikäyttöiset jakoseinät (verkko / kangas). 132 TILAPINNAT 1321 LATTIOIDEN PINTARAKENTEET Kaikki vanhat lattiapinnoitteet puretaan pääsääntöisesti. Lattiakaivollisissa tiloissa (kuten allashuone, pesutilat jne.) kantavan teräsbetonilaatan päälle valetaan raudoitettu kallistettu pintabetonilaatta. Puku-, pesu- ja wc-tiloihin asennetaan vesikiertoinen lattialämmitysputkisto LATTIAPINNAT Käytävä- ja aulatiloissa, kahviossa sekä uimahallin pukuhuoneissa kuivapuristelaatta. Liikuntahallin pukuhuoneissa muovimatto tai kautsupäällyste. Henkilökunta- ja aputiloissa yleensä PUR-pintainen muovimatto tai kautsupäällyste. Lattiakaivollisissa tiloissa matto toimii vedeneristeenä ja nostetaan seinälle jalkalistaksi 100mm. Kaikki märkätilat, wc-, puku- ja siivoustilat varustetaan lattiakaivoin. Vedeneristys tehdään siveltävillä vedeneristysaineilla. Allashuoneiden lattiaan ja muihin uima-allasosastoon liittyviin märkätiloihin sekä saunojen, pesuhuoneiden ja niihin liittyvien wc- tilojen lattioihin epoksisaumattu liukuesteluokiteltu (-b / -c) keraaminen laatoitus. Liikuntahallin lattiana aluejoustava puulattia, esim. massiivivaahtera. Monitoimisaliin 2-komponenttinen polyuretaanimassalattia (pistejoustava). Kuntosaliin kierrätyskumista ja EPDM-kumista valmistetty täyskumipäällyste. Juoksusuoralle esim. Mondo Sportflex Super X, 14mm. Pintaan maalataan SUL:n sääntöjen mukaiset 60m:n ratamerkinnät. Ratojen leveys 1,22m. Kellarin teknisissä tiloissa ja kemikaalivarastoissa vesihöyryä läpäisevä vesiemulsioepoksipinoite SISÄKATTORAKENTEET Kaikki vanhat sisäkatot puretaan pääsääntöisesti. Kuntosalin nykyinen akustoiva sisäkatto säilytetään (uusittu äskettäin). Uimahallin pukutilojen puusisäkatot säilytetään (huoltomaalataan). Uimahallin märkätilojen alakattopinnat puretaan, mutta alaslaskukoolaukset säilytetään uuden talotekniikan sallimissa puitteissa. Alakatot kuivissa tiloissa pääosin kipsilevykattoja (osa avattavia ja osassa levyjä reiítys+vaimennushuopa). Tarkastusluukut tehdasvalmisteisia; polttomaalattua terästä. Tuulikaapissa pulverimaalattu alumiinisälekatto. Allashuoneiden alakatot esim. Barrisol Stretch, mikroperforoitu. Alakaton yläpuolelle Ewona 40mm polyesterikuitulevy ääntä absorboimaan. Puku- ja pesutiloissa sekä niihin liittyvissä wc-tiloissa sävylakattu puupanelialakatto.

19 19 / 24 Yläpohjaan liityvien märkätilojen alakattojen yläpuolelle järjestetään tuloilmapuhallus. Saunojen alakatot tuijaa. Juoksusuoralla avattava akustolevyalakattojärjestelmä, esim. Ecophone Focus. Liikuntahallin ja monitoimisalin kattoon iskunkestävä, ripustettu, avattava akustolevyalakattojärjestelmä, esim. Ecophon Super G Dp XL. Mikäli liikuntahallin yläpohja tehdään kertopuuelementeistä, niin erillistä alakattoa ei ole, vaan akustoivat kattopinnat ovat elementtien alapintana SISÄKATTOPINNAT Teknisten tilojen betoniset kattopinnat paikkatasoitetaan ja maalataan. Muiden tilojen maalattavat katot tasoitetaan ja maalataan SEINIEN PINTARAKENTEET Vanhat seinäpinoitteet puretaan pääsääntöisesti. Vesikattotason iv-konehuoneen seiniin reikäpeltipintainen akustolevy. Allashuoneen seiniin osittain rimoitus+akustolevy; ulkoseinillä irti taustastaan SEINÄPINNAT Pesuhuoneiden ja niihin liittyvien wc- tilojen seinät laatoitetaan kokonaan. Pukuhuoneiden, kuivien tilojen wc:iden sekä siivoustilojen seinät laatoitetaan korkeudelle h=1500mm. Vesipisteen ja altaan taustaseinä laatoitetaan lattiasta 450mm altaan yläpuolelle ja koko altaan leveydeltä. Kaikkien seinälaatoitusten alle nestemäisenä levitettävä vedeneriste. Allastilojen seinäpinnat, pilarit ja pilasterit laatoitetaan vähintään korkeuteen h=2500mm. Muuten allastilojen betoniosille tasoitus + maalaus (ulkoseinien maalin vesihöyryn vastus 300 PAM (1.43x10^11m2sPa/kg)) Kuivien tilojen seinissä tasoitus + maalaus, osin laatoitus. Teknisten tilojen seinissä maalaus ERITYISET TILAPINNAT Saunojen seiniin ja kattoon lämmöneristys ja höyrynsulku. Saunojen katto ja seinät tuijaa. Saunojen lauteet betonirakenteisia (uima-allasvedellä jäähdytettyjä). Lauteet vesieristettyjä ja laatoitettuja, askelmatasoilla liukuestelaatta. Uima-altaisiin niihin soveltuva keraaminen laatta. Reunadetaljeissa (loiskekourut, portaat, altaan reunat ym.) käytetään erikoismuotolaattoja. Silloin, kun altaissa vesisyvyys on 900mm, käytetään pohjassa b-luokan liukuestelaattaa. Loiskekourut ja altaat saumataan epoksilla. 133 TILAVARUSTEET 1331 VAKIOKIINTOKALUSTEET Kalusteet puretaan pääsääntöisesti. Soveltuvilta osin ne varastoidaan ja kierrätetään kohteessa ja/tai muualla. Palloiluhallin kiintokatsomon nykyiset penkkirakenteet säilytetään ja kunnostetaan. Uusien kalusteiden määritykset: Kalusteet ovat laminaattipintaista kalustelevyä, sävylakatuin koivureunalistoin. Säilytyskaapit vakiovalmisteisia; teräsputkijalat ja irroitettava sokkelilevy. Varastojen hyllyt kuivissa tiloissa laminaattipintaista kalustelevyä, säädettävä kannatinjärjestelmä. Allastilaan liittyvissä varastoissa hyllyt lujitemuovisia, polttomaalatuin alumiinisin kannakkein. Pukuhuoneiden pukukaapit vakiovalmisteisia, vinokattoisia. Runko pulverimaalattua teräspeltiä. Ovet 10mm:n umpilaminaattia. Kaappien päädyissä laminaattipäätylevyt. Kaapit seinäkiinnityksellä / pilarikannatuksella. Kaapin ovissa rannekkeella avautuva / lukkiutuva lukkojärjestelmä. Kaapissa vakiovarustelu. Kiinteä istuinpenkki, istuintaso kosteudenkestävää laminaattipintaista kalustelevyä; reunalista värillistä ABS-muovia. Vakiovalmisteiset lähtökorokkeet (5 kpl) 25m:n uintialtaalle. 3 kpl vakiovalmisteisia rataköysiluukkuja allashuoneen lattiaan (rataköysien säilytys kellarissa).

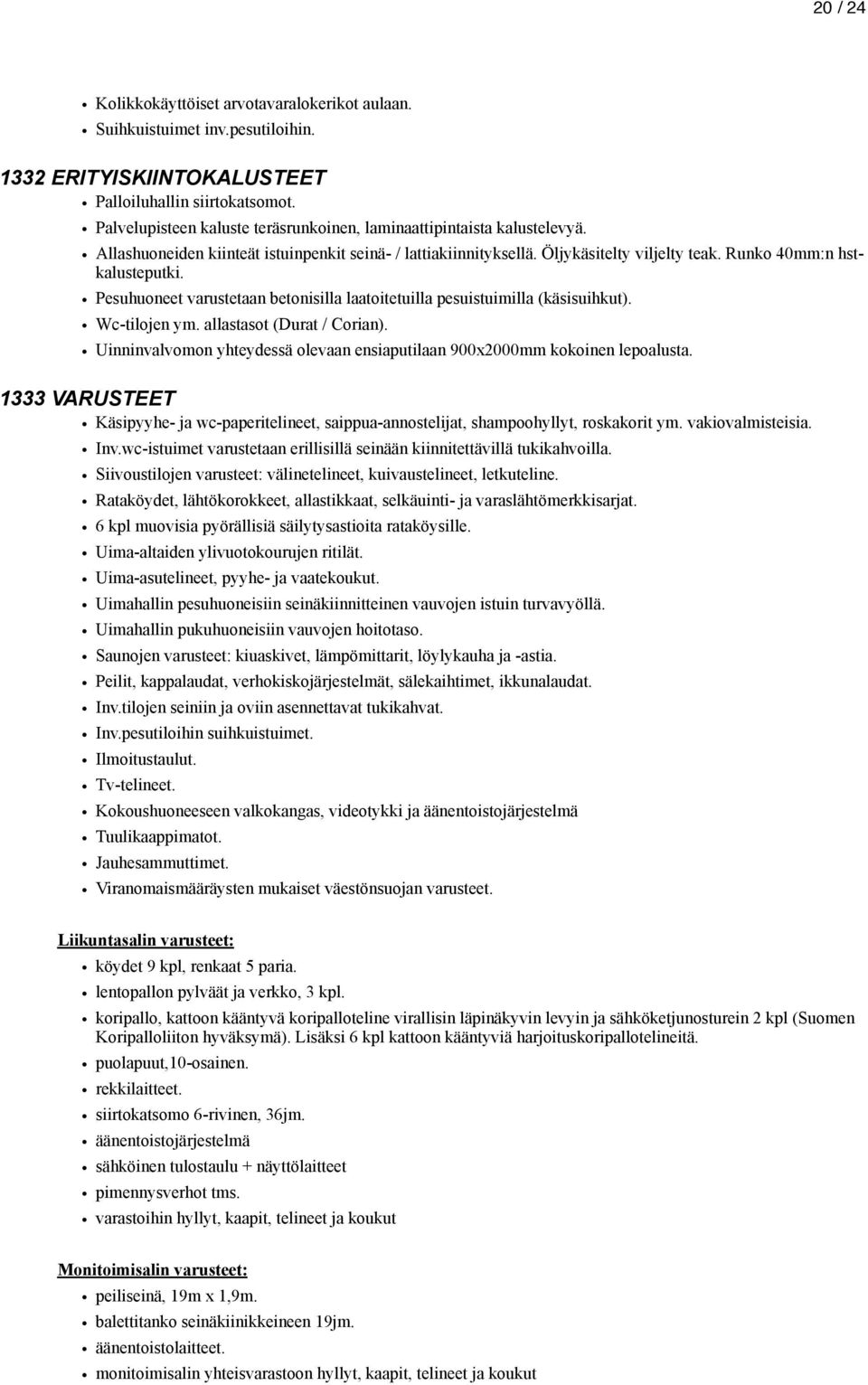

20 20 / 24 Kolikkokäyttöiset arvotavaralokerikot aulaan. Suihkuistuimet inv.pesutiloihin ERITYISKIINTOKALUSTEET Palloiluhallin siirtokatsomot. Palvelupisteen kaluste teräsrunkoinen, laminaattipintaista kalustelevyä. Allashuoneiden kiinteät istuinpenkit seinä- / lattiakiinnityksellä. Öljykäsitelty viljelty teak. Runko 40mm:n hstkalusteputki. Pesuhuoneet varustetaan betonisilla laatoitetuilla pesuistuimilla (käsisuihkut). Wc-tilojen ym. allastasot (Durat / Corian). Uinninvalvomon yhteydessä olevaan ensiaputilaan 900x2000mm kokoinen lepoalusta VARUSTEET Käsipyyhe- ja wc-paperitelineet, saippua-annostelijat, shampoohyllyt, roskakorit ym. vakiovalmisteisia. Inv.wc-istuimet varustetaan erillisillä seinään kiinnitettävillä tukikahvoilla. Siivoustilojen varusteet: välinetelineet, kuivaustelineet, letkuteline. Rataköydet, lähtökorokkeet, allastikkaat, selkäuinti- ja varaslähtömerkkisarjat. 6 kpl muovisia pyörällisiä säilytysastioita rataköysille. Uima-altaiden ylivuotokourujen ritilät. Uima-asutelineet, pyyhe- ja vaatekoukut. Uimahallin pesuhuoneisiin seinäkiinnitteinen vauvojen istuin turvavyöllä. Uimahallin pukuhuoneisiin vauvojen hoitotaso. Saunojen varusteet: kiuaskivet, lämpömittarit, löylykauha ja -astia. Peilit, kappalaudat, verhokiskojärjestelmät, sälekaihtimet, ikkunalaudat. Inv.tilojen seiniin ja oviin asennettavat tukikahvat. Inv.pesutiloihin suihkuistuimet. Ilmoitustaulut. Tv-telineet. Kokoushuoneeseen valkokangas, videotykki ja äänentoistojärjestelmä Tuulikaappimatot. Jauhesammuttimet. Viranomaismääräysten mukaiset väestönsuojan varusteet. Liikuntasalin varusteet: köydet 9 kpl, renkaat 5 paria. lentopallon pylväät ja verkko, 3 kpl. koripallo, kattoon kääntyvä koripalloteline virallisin läpinäkyvin levyin ja sähköketjunosturein 2 kpl (Suomen Koripalloliiton hyväksymä). Lisäksi 6 kpl kattoon kääntyviä harjoituskoripallotelineitä. puolapuut,10-osainen. rekkilaitteet. siirtokatsomo 6-rivinen, 36jm. äänentoistojärjestelmä sähköinen tulostaulu + näyttölaitteet pimennysverhot tms. varastoihin hyllyt, kaapit, telineet ja koukut Monitoimisalin varusteet: peiliseinä, 19m x 1,9m. balettitanko seinäkiinikkeineen 19jm. äänentoistolaitteet. monitoimisalin yhteisvarastoon hyllyt, kaapit, telineet ja koukut

21 21 / 24 valaistuksen pimennys/himmennysmahdollisuus Kuntosalin varusteet: peilit. äänentoistolaitteet. Ulkoliikuntavälinevarasto: hyllyt, kaapit, telineet VAKIOLAITTEET Pääaulaan ja liikuntatiloihin sähköinen ilmoitus-/opastustaulu. Esim. taulu-tv, johon yksinkertaistettu hotellitv-järjestelmä. Aulaan ja monitoimitilaan televisio. Monitoimitilaan videotykki. Kahvion myyntilinjaston kalusteet ja laitteet. Henkilökunnan taukotilaan: jääkaappi, liesi, mikroaaltouunit, astianpesukone. Langaton internetyhteys Urheilutalon asiakkaat Kiinteä internetyhteys (työtilat: uinninvalvonta, opettajat, vahtimestari, ohjaajat, lipunmyynti, kokoushuone, sosiaalitilat, tekninen valvomo) 1335 TILAOPASTEET Sisä- ja ohjeopasteet ERITYISET TILAVARUSTEET Ei ole. 134 MUUT TILAOSAT 1341 HOITOTASOT JA KULKURAKENTEET Kellarin teknisiin tiloihin tarvittavat kuumasinkityt teräsrakenteiset huoltotasot ja -portaat TULISIJAT JA SAVUHORMIT Ei ole MUUT ERITYISET TILAOSAT Ei ole. 135 TILAELEMENTIT 1352 KYLMÄHUONE-ELEMENTIT Keittiön kylmiö.

22 22 / 24 2 TEKNIIKKAOSAT 21 PUTKIOSAT Nykyiset putkiosat pääsääntöisesti puretaan. Rakennus on liitetty kaupungin vesi-, viemäri- ja kaukolämpöverkkoon. Suunnittelun tavoitteena on painovoimainen viemäröinti (viettoviemäröinti) lukuunottamatta perusvesiä, joille asennetaan perusvesipumppaamo. Tilat lämmitetään yleensä pääosin vesikiertoisella lattialämmityksellä ja osittain patterilämmityksellä. Hallitilojen lämmitys tapahtuu ilmanvaihdon avulla. Jäähdytys toteutetaan tilakohtaisesti tiloissa, joissa erityistä tarvetta. Sekä kylmän että lämpimän veden määrät mitataan ja liitetään valvontajärjestelmään. Allasvesille erillinen mittaus. Rakennus varustetaan pikapalopostein. 22 ILMANVAIHTO-OSAT Nykyiset ilmanvaihto-osat puretaan pääsääntöisesti. Rakennukseen tulee lämmön talteenotolla varustettu koneellinen tulo- ja poistoilmanvaihto ja myös ns. likaiset tilat varustetaan lämmön talteenotolla. Ilmanvaihto toteutetaan hajautetusti useammalla ilmanvaihtokoneella. Rakennus suunnitellaan terveelliseksi ja viihtyisäksi sisäilmaluokitus huomioon ottaen. Rakennuksen sisäilmaluokka on pääosin S2. Ilmanvaihtojärjestelmät suunnitellaan, asennetaan ja käyttöönotetaan puhtaus-luokan P1 mukaisesti ja LVIenergiamääräykset huomioonottaen. Ilmanvaihtolaitoksen energiatalouteen tulee kiinnittää erikoista huomiota jakamalla laitos sopiviin käyttövyöhykkeisiin ja suunnittelemalla tiloihin erilaiset käyttötilanteet huomioiva tarpeenmukainen ilmastointi. Jäähdytyksen tarvetta pyritään vähentämään tilojen sijoittelulla ja rakenteellisilla ratkaisuilla. Laitoksen mitoituksessa pyritään kohtuullisen pieniin painehäviöihin ja säästetään puhaltimien kuluttamaa sähköenergiaa. Savunpoisto toteutetaan avattavin luukuin, ja tarvittaessa savunpoistopuhaltimin Väestönsuoja varustetaan VSS-määräysten mukaisilla ilmanvaihtolaitteilla. 23 SÄHKÖ- JA TIEDONSIIRTO-OSAT Nykyiset sähkö- ja tiedonsiirto osat puretaan pääsääntöisesti. Rakennus on liitetty sähkölaitoksen pienjänniteverkkoon ja puhelinoperaattorin puhelinverkkoon. Varavoiman liittämismahdollisuus osaan sähköverkkoa huomioitava. Varavoiman tulee ylläpitää rakennuksen kriittisiä toimintoja. Sähkönjakelu toteutetaan 5-johdinjärjestelmä mukaisena. Vahva- ja heikkovirtakaapeloinnille varataan omat hyllynsä ja kourunsa tai osansa yhteisestä hyllystä ja kourusta. Allastiloissa huomioitava määräykset vahvavirran suhteen. Valaistus toteutetaan led-valaisimilla siltä osin kuin mahdollista. Valaistusjärjestelmillä tulee pyrkiä käyttötarkoitukseen soveltuvaan ja energiatehokkaaseen ratkaisuun. Tilojen valaistuksen ja akustisten ominaisuuksien suunnittelussa otetaan huomioon normaalien viihtyisyysja terveellisyysseikkojen lisäksi AV-järjestelmien vaatimukset. Ulosjohtavat käytävät ja porrashuoneet varustetaan turva- ja merkkivalaistuksella. Kiinteistöön toteutetaan automaattinen paloilmoitinjärjestelmä. Käyttäjien / henkilökunnan tarvitsemia ulkopuolisia yhteyksiä varten kiinteistö liitetään ESP:n puhelinverkkoon. Valtakunnallisia televisio- ja radiolähetysten vastaanottoa varten kiinteistö liitetään joko paikalliseen kaapelitelevisioon tai varustetaan mahdollisuudella digitaalisten lähetysten antennivastaanottoon.

23 23 / 24 Ilkivallan ja rikosten estämiseksi kiinteistöön rakennetaan kulunvalvonta-, rikosilmoitus- ja ovilukitusjärjestelmä sekä videovalvontajärjestelmä. Tietoliikenneyhteyksiä (puhelin, atk, pikapuhelin, antenni) varten asennetaan yleiskaapelointi. Kiinteistöverkko, hallintoverkko ja kouluverkko ovat erilliset. Rakennus varustetaan nykyaikaisilla av-järjestelmillä sekä keskusradiolla. Urheiluhalli varustetaan määräysten mukaisella ylioppilaskirjoitukset mahdollistavalla atk- kaapeloinnilla ja tekniikalla. Tätä varten tarvitaan ulkoverkkoyhteys, jolla koetilan palvelin on yhteydessä YTL:n palvelimeen. Lisäksi tarvitaan tutkintoverkko, joka on suljettu paikallisverkko (langaton) sekä akkuvarmennettu / varavoimakoneen varmistama sähkönsyöttö laitteille. Sähkönsyötön tulee olla riittävä 50-70:lle yhtäaikaa päällä olevalle tietokoneelle. 24 VEDENKÄSITTELY Nykyisen rakennuksen vedenkäsittelylaitteet puretaan pääsääntöisesti. Uima-altaiden vedenkäsittelytilat sijoittuvat rakennuksen kellarikerrokseen. Uima-allasvesi puhdistetaan painehiekkasuodattimilla. Huolto allasteknisiin tiloihin tapahtuu pääosin vedenkäsittelytilojen laajennuksessa olevan huolto-oven kautta, joka sijaitsee maanpinnan tasossa. 25 RAKENNUSAUTOMAATIO Nykyiset rakennusautomaatio-osat puretaan pääsääntöisesti. Rakennusautomaatiojärjestelmän tulee olla yhteensopiva yleisen Bacnet TCP /IP järjestelmän kanssa. Tilojen valaistusta, ilmanvaihtoa ja lämpöoloja (jäähdytys) ohjataan läsnäolo- ja hiilidioksidianturien avulla. Lisäksi järjestelmä liitetään kaupungin kiinteistöverkkoyhteyksien kautta keskusvalvomoon. 26 LAITEOSAT 261 SIIRTOLAITTEET 2611 HISSIT Konehuoneeton hissiratkaisu 1 kpl. 2 pysähdystasoa KULJETTIMET Ei sisälly hankkeeseen ERITYISET SIIRTOLAITTEET Allashuoneeseen siirrettävä allasnostin, joko ilman- tai vedenpaineella toimiva tai akkukäyttöinen. 262 TILALAITTEET 2621 KEITTIÖLAITTEET Palvelukeittiön laitteet: suurtalousmikroaaltouuni, -uuni, -liesi, -astianpesukone, -jääkaappi ja -pakastin PESULALAITTEET Vaatehuoltotilaan pyykinpesukone ja kondensoiva kuivausrumpu / -kaappi. Siivouskeskukseen pyykinpesukone (ns.moppikone), lämpödesinfiova pesuautomaatti ja kondensoiva kuivausrumpu VÄESTÖNSUOJALAITTEET nykyisen väestönsuojan laitteistot kunnostetaan ja uusitaan säädösten mukaisiksi
