1 Päätteet, jatkokset, jakokaapit, katuvalokalusteet Sähkönjakeluverkkojen maakaapeliratkaisut Luotettavat ja kätevät käyttää

2 Enstosta luonnollisesti Enston ratkaisut sähkönjakeluverkkojen raken tamiseen ovat turvallisia, luontoystävällisiä ja energiatehokkaita. Luotettavien, kestävien ja paikalliset olosuhteet huomioivien ratkaisujemme päämääränä on tehokas ja häiriötön sähkönjakelu. Tämä mahdollistaa aikamme ympäristöystävälliset energiaratkaisut kaikissa olosuhteissa. Kattava valikoima luotettavia ja kestäviä tuotteita Kehitämme ratkaisuja ilmajohto- ja maakaapeliverkkojen rakentamiseen läheisessä yhteis työssä asiakkaittemme kanssa. Ensto Underground tarjoaa kattavan ratkaisun 1 36 kv maakaapeliverkkoihin. Tuotteet on kehitetty sopimaan suomalaisiin olosuhteisiin ja ne on tyyppitestattu laajasti sekä mekaanisilta että sähköisiltä ominaisuuksiltaan. Tuotteemme ylittävät kansainvälisten ja kansallisten standardien vaatimukset. Helppo valita, helppo käyttää Enston luotettavuus perustuu vahvaan tuotekehitykseen, jota teemme yhteistyössä asiakkaidemme kanssa. Pitkäikäiset ratkaisumme auttavat rakentamaan varmaa verkkoa erittäin vaativiin sääolosuhteisiin. Olemme kehittäneet asiakkaittemme avuksi internetpohjaisen Ensto Selecto -valintaohjelman, joka auttaa valitsemaan vaivattomasti eri kaapelityypeille sopivat tarvikkeet. Järjestämme asiakkaillemme sekä teorian, että käytännön asennuksen sisältävää Ensto Pro -koulutusta. Koulutusmodulit voidaan räätälöidä asiakkaan tarpeen mukaan. Paikallinen asiantuntija Ensto palvelee asiantuntevasti ja suomeksi. Suomen myyntikonttorimme auttavat löytämään paikallisiin olosuhteisiin sopivimmat ratkaisut helposti ja nopeasti.

3 Ensto Underground linjat ja pysäkit Laajat tuotelinjat käsittävät varusteet erilaisille pien- ja keskijännitekaapeleille sisältäen mm. jatkokset, sisä- ja ulkopäätteet, pistokepäätteet, jatkosliittimet ja kaapelikengät sekä valaisinpylväskalusteet. Keskijännitevalikoima kattaa sekä lämpö- että kylmäkutisteet. Esitteestä löydät myös kaapelinjakokaapit ja työkalut. Keskijännitetarvikkeet sivu 8 Valaisinpylväskalusteet sivu 10 Kaapelinjakokaapit sivu 12 Pienjännitetarvikkeet sivu 6 Työkalut sivu 14 ENSTO pro ENSTO SELECTO Jatkosholkit ja kaapelikengät Päätteet Jatkokset Jatkosholkit ja kaapelikengät Liittimet Geelijatkokset Lämpökutisteet Pylväskalustesarjat Kiskostolliset jakokaapit Erikoistyökalut Kylmäkutisteet ja hybridit Talovaroke- ja haaroituskotelot Haaroituskaapit Pistokepäätteet Valaisinpylväskaapit Jonovarokekytkimet

4 Oikeat tuotteet on helppo valita Hyvin suunniteltu maakaapeliverkko varmistaa häiriöttömän sähkönsiirron. Ensto Selecto -valintaohjelman avulla on helppo valita oikeat tuotteet jokaiseen tarpeeseen. Ensto Pro -koulutusohjelma puolestaan tarjoaa ammattilaisille laajan kokonaisuuden sekä teoreettista tietoa että käytännön asennuskokemusta. 4

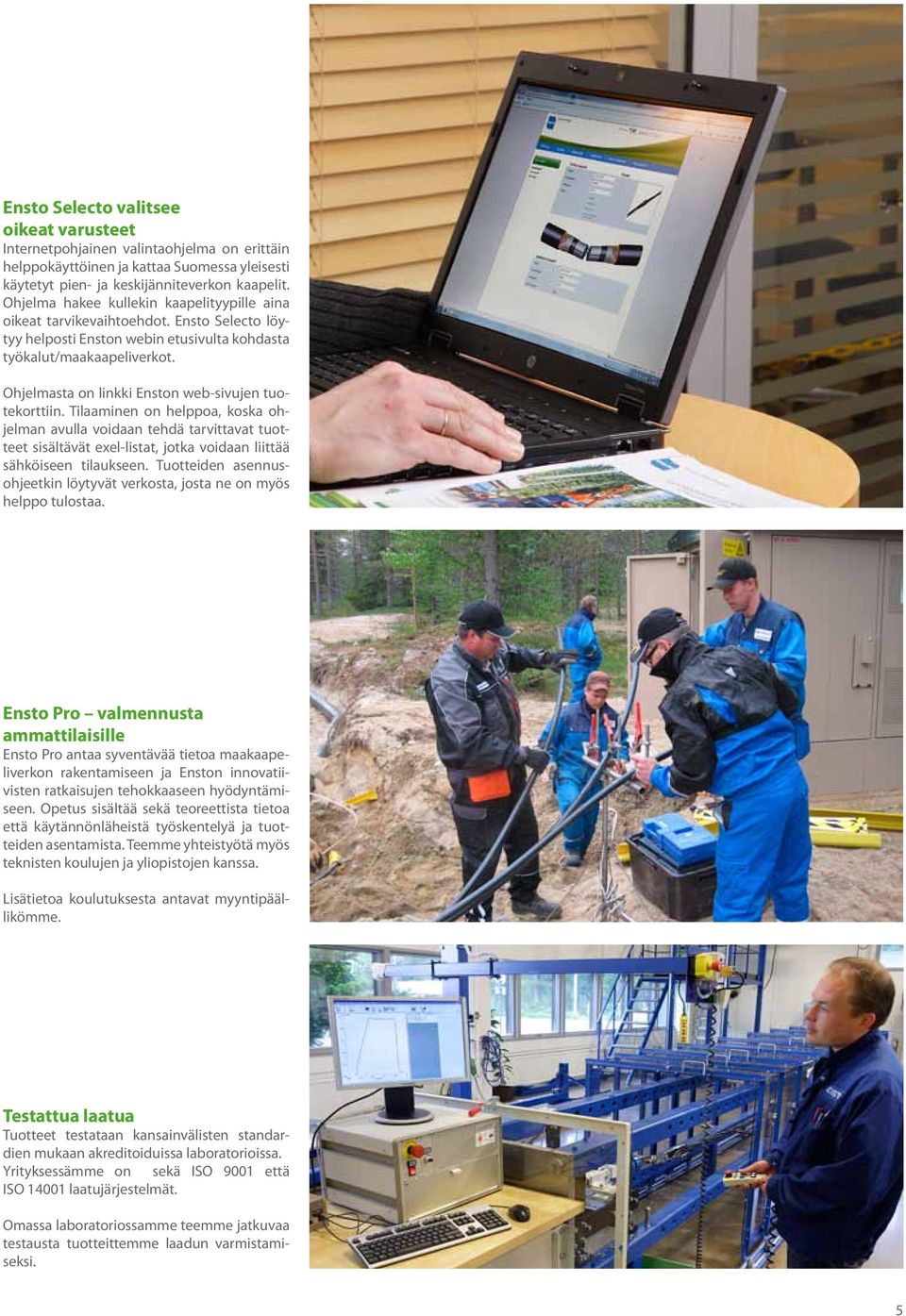

5 Ensto Selecto valitsee oikeat varusteet Internetpohjainen valintaohjelma on erittäin helppokäyttöinen ja kattaa Suomessa yleisesti käytetyt pien- ja keskijänniteverkon kaapelit. Ohjelma hakee kullekin kaapelityypille aina oikeat tarvikevaihtoehdot. Ensto Selecto löytyy helposti Enston webin etusivulta kohdasta työkalut/maakaapeliverkot. Ohjelmasta on linkki Enston web-sivujen tuotekorttiin. Tilaaminen on helppoa, koska ohjelman avulla voidaan tehdä tarvittavat tuotteet sisältävät exel-listat, jotka voidaan liittää sähköiseen tilaukseen. Tuotteiden asennusohjeetkin löytyvät verkosta, josta ne on myös helppo tulostaa. Ensto Pro valmennusta ammattilaisille Ensto Pro antaa syventävää tietoa maakaapeliverkon rakentamiseen ja Enston innovatiivisten ratkaisujen tehokkaaseen hyödyntämiseen. Opetus sisältää sekä teoreettista tietoa että käytännönläheistä työskentelyä ja tuotteiden asentamista. Teemme yhteistyötä myös teknisten koulujen ja yliopistojen kanssa. Lisätietoa koulutuksesta antavat myyntipäällikömme. Testattua laatua Tuotteet testataan kansainvälisten standardien mukaan akreditoiduissa laboratorioissa. Yrityksessämme on sekä ISO 9001 että ISO laatujärjestelmät. Omassa laboratoriossamme teemme jatkuvaa testausta tuotteittemme laadun varmistamiseksi. 5

6 Pienjänniteratkaisut toimivaa sähkönjakelua Maakaapeloinnin osuus sähkönjakeluverkossa kasvaa nopeasti. Maan alla kaapeli on suojassa ilmaston aiheuttamilta rasituksilta. Maakaapeliverkko on myös suhteellisen huoltovapaa ja pitkäikäinen. Ensto Underground sisältää täydelliset tuotekokonaisuudet pienjänniteverkon maakaapeliasennuksiin. 6

7 Luotettavat ja helposti asennettavat tuotteet Ensto Underground koostuu korkealaatuisista tuotepaketeista, jotka on testattu suomalaisten ja kansainvälisten standardien mukaan. Kehitämme ratkaisujamme jatkuvasti. Kehitystyössä on merkittävänä apuna yhteistyö asiakkaittemme kanssa. Laaja tuotevalikoima käsittää kaapelikengät ja jatkosholkit, sisä- ja ulkopäätteet sekä jatkokset muovi- ja paperieristeisille kaapeleille 1 kv:iin asti. Kaikissa pakkauksissa olevevat selkeät, kuvalliset asennusohjeet auttavat saavuttamaan luotettavan lopputuloksen SLJ-jatkosholkit ja SAL-kaapelikengät sopii sekä Al- että Cu-johtimisille kaapeleille ja väliseinämän ansiosta sekä muovi- että paperikaapeleille momenttiruuveilla varma ja tasainen lopputulos ilman turhia työkaluja laaja käyttöalue mm 2 Päätteet pakkaus sisältää kaikki kaapelin päättämiseen tarvittavat komponentit pakkaukset saa kaapelikengillä tai ilman Jatkokset muovi- ja paperieristeisille kaapeleille eri lisätarvikepakkauksien avulla sekajatkokset, paperi-paperijatkokset tai 5-johdinjatkokset vähemmän euroja kiinni varastossa, enemmän vaihtoehtoja jatkamiseen pakkaukset saatavina ruuvijatkosholkeilla tai ilman 7

8 Keskijänniteratkaisut vaihtoehtoina kuuma- ja kylmäkutisteet tai hybridit Ensto Underground kattaa toimivat ja varmat keskijännitepaketit kuuma- ja kylmäkutistetekniikalle tilanteen ja asennuksen mukaan. Hybridijatkoksemme ovat kestävä vaihtoehto vaativiin olosuhteisiin. Pakkauksiemme asennusohjeissa asennusvaiheet on kuvattu yksityiskohtaisesti. Tuotteet on testattu kansallisten ja kansainvälisten standardien mukaan. 8

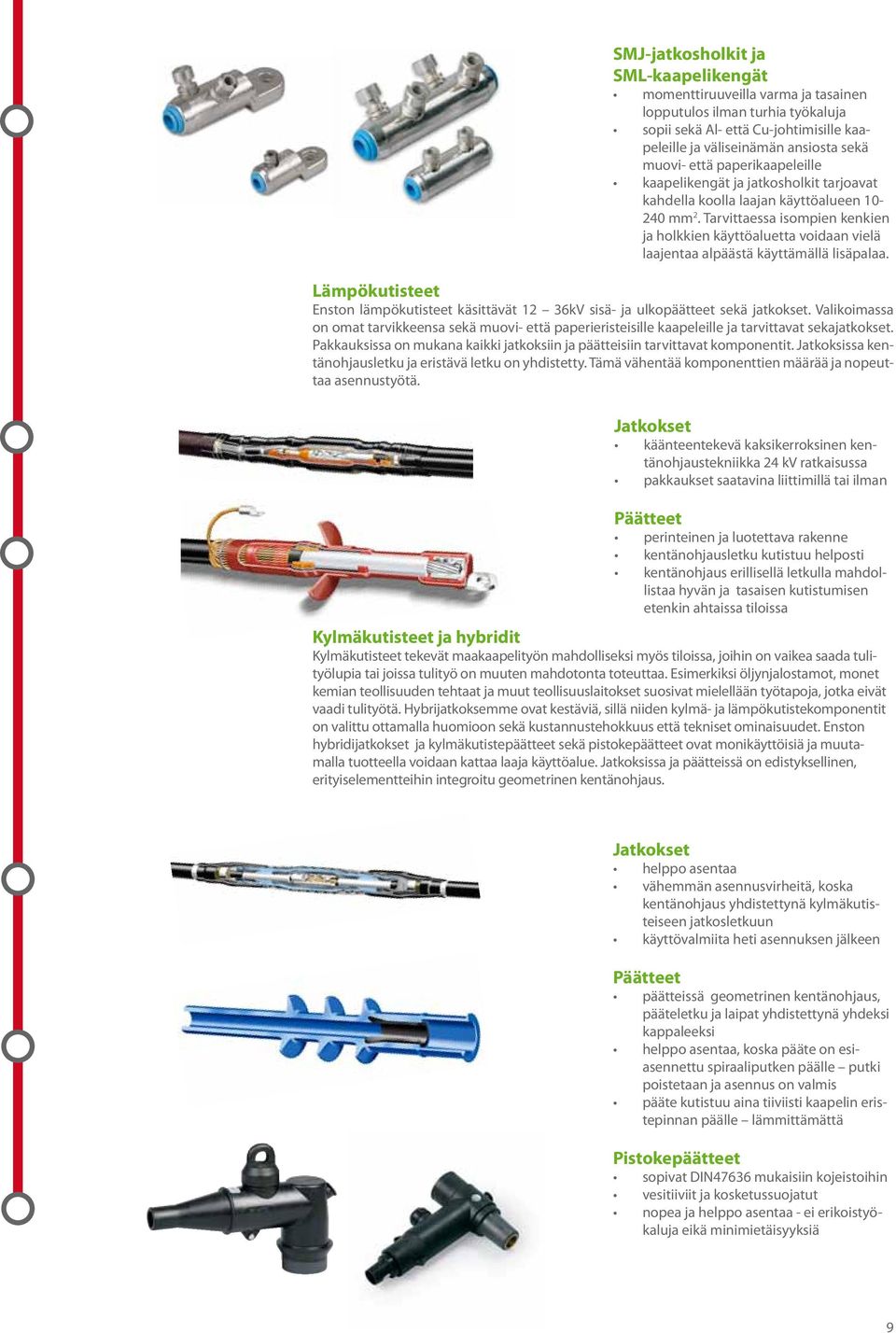

9 SMJ-jatkosholkit ja SML-kaapelikengät momenttiruuveilla varma ja tasainen lopputulos ilman turhia työkaluja sopii sekä Al- että Cu-johtimisille kaapeleille ja väliseinämän ansiosta sekä muovi- että paperikaapeleille kaapelikengät ja jatkosholkit tarjoavat kahdella koolla laajan käyttöalueen mm 2. Tarvittaessa isompien kenkien ja holkkien käyttöaluetta voidaan vielä laajentaa alpäästä käyttämällä lisäpalaa. Lämpökutisteet Enston lämpökutisteet käsittävät 12 36kV sisä- ja ulkopäätteet sekä jatkokset. Valikoimassa on omat tarvikkeensa sekä muovi- että paperieristeisille kaapeleille ja tarvittavat sekajatkokset. Pakkauksissa on mukana kaikki jatkoksiin ja päätteisiin tarvittavat komponentit. Jatkoksissa kentänohjausletku ja eristävä letku on yhdistetty. Tämä vähentää komponenttien määrää ja nopeuttaa asennustyötä. Jatkokset käänteentekevä kaksikerroksinen kentänohjaustekniikka 24 kv ratkaisussa pakkaukset saatavina liittimillä tai ilman Päätteet perinteinen ja luotettava rakenne kentänohjausletku kutistuu helposti kentänohjaus erillisellä letkulla mahdollistaa hyvän ja tasaisen kutistumisen etenkin ahtaissa tiloissa Kylmäkutisteet ja hybridit Kylmäkutisteet tekevät maakaapelityön mahdolliseksi myös tiloissa, joihin on vaikea saada tulityölupia tai joissa tulityö on muuten mahdotonta toteuttaa. Esimerkiksi öljynjalostamot, monet kemian teollisuuden tehtaat ja muut teollisuuslaitokset suosivat mielellään työtapoja, jotka eivät vaadi tulityötä. Hybrijatkoksemme ovat kestäviä, sillä niiden kylmä- ja lämpökutistekomponentit on valittu ottamalla huomioon sekä kustannustehokkuus että tekniset ominaisuudet. Enston hybridijatkokset ja kylmäkutistepäätteet sekä pistokepäätteet ovat monikäyttöisiä ja muutamalla tuotteella voidaan kattaa laaja käyttöalue. Jatkoksissa ja päätteissä on edistyksellinen, erityiselementteihin integroitu geometrinen kentänohjaus. Jatkokset helppo asentaa vähemmän asennusvirheitä, koska kentänohjaus yhdistettynä kylmäkutisteiseen jatkosletkuun käyttövalmiita heti asennuksen jälkeen Päätteet päätteissä geometrinen kentänohjaus, pääteletku ja laipat yhdistettynä yhdeksi kappaleeksi helppo asentaa, koska pääte on esiasennettu spiraaliputken päälle putki poistetaan ja asennus on valmis pääte kutistuu aina tiiviisti kaapelin eristepinnan päälle lämmittämättä Pistokepäätteet sopivat DIN47636 mukaisiin kojeistoihin vesitiiviit ja kosketussuojatut nopea ja helppo asentaa - ei erikoistyökaluja eikä minimietäisyyksiä 9

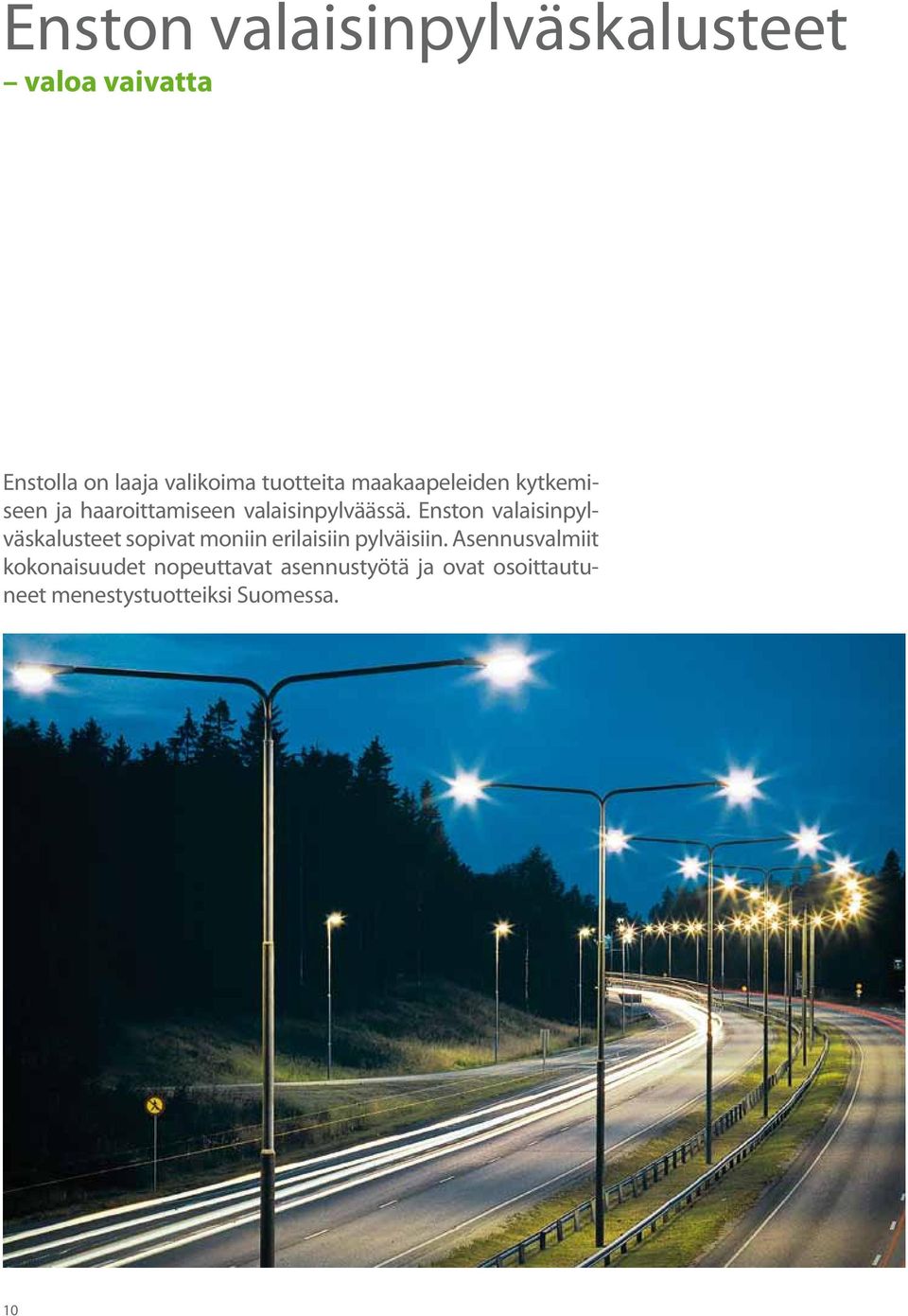

10 Enston valaisinpylväskalusteet valoa vaivatta Enstolla on laaja valikoima tuotteita maakaapeleiden kytkemiseen ja haaroittamiseen valaisinpylväässä. Enston valaisinpylväskalusteet sopivat moniin erilaisiin pylväisiin. Asennusvalmiit kokonaisuudet nopeuttavat asennustyötä ja ovat osoittautuneet menestystuotteiksi Suomessa. 10

11 Kätevät tuotteet Kalustevalikoimaan kuuluvat KE-liittimet, liitinsarjat, varokepesät, johdonsuojakatkaisijat, valaisinpylväskalustesarjat, talovaroke- ja haaroituskotelot sekä valaisinpylväskaapit. KE-liittimet ja liitinsarjat KE-liittimien asennus on helppoa läpinäkyvän liitinkotelon ansiosta kestävät materiaalit: polykarbonaattirunko, liittimet tinattua alumiinia ja ruuvit nikkelöityä messinkiä saatavana myös sininen liitin nollajohtimelle Valaisinpylväskalustesarjat sarjat sopivat hyvin sekä alumiini- että kuparijohtimien liittämiseen koostuvat joko 6A tai 10A varokepesästä, useasta KE-liittimestä sekä 35 cm pituisesta kaapelikengällä varustetusta 16 mm² maadoitusjohtimesta Talovaroke- ja haaroituskotelot kotelo-osat valmistettu sään- ja iskunkestävästä, kierrätettävästä polykarbonaattimuovista Valaisinpylväskaapit saatavina sekä kuumasinkittyinä että maalattuina vakiovärien lisäksi erikoistilauksesta RAL-värit valaisinpylväskaappeja saa myös valmiiksi kalustettuina 11

12 Kaapelinjakokaapit helppo suunnitella vaativiinkin olosuhteisiin Kestävät ja vesitiiviit kaapit sekä modulaariset komponentit on hyväksytty jännitetyöhön. Oikeankokoinen kaappi on helppo suunnitella ja nopea asentaa. Vakiona kaapeissa on jalusta, mutta erikoistilausmalleja saa myös ilman jalustaa, käyttökohteena esim. pylväät ja betonialustat. Lisätietoja Enston kaapelijakokaapeista erillisestä esitteestä, - Esitteet. 12

13 Kaapelijakokaapit ja jalustat Kaapelijakokaapit ja jalustat on valmistettu kuumasinkitystä 2 mm teräslevystä. Katto on eristetty kondenssiveden muodostumisen estämiseksi. Katto voidaan irrottaa asennuslevyjen asentamisen ajaksi. Jakokaapit ja komponentit ovat turvatekniikan keskuksen jännitetyöhön hyväksymiä. Moduulijärjestelmä, jossa kaikki kiskostoon kiinnitettävät komponentit on mitoitettu moduulilukumäärän mukaan. Komponenttien vaatima kiskotila on ilmoitettu 6 mm moduuleissa, joten oikean kokoisen kaapin valinta on helppoa. Jalusta kuuluu kaappeihin vakiona. Se on lukittuna kuljetusasentoon kaapin sisälle, mistä se vedetään ulos ja lukitaan sopivaan asennussyvyyteen. Jakokaappeja on erikoistilauksena saatavana myös ilman jalustaa pylväsasennusta tai betonijalustaa varten. Kaappien iskunkestoisuus täyttää standardin SFS-EN vaatimukset Kiskostolliset jakokaapit kaksi väriä, harmaa RAL 7037 ja vihreä RAL 7008 IP34D kaappi ja IP20 kiskosto nimellisvirta 630A leveydet 198 mm (26 moduulia) 1190 mm (183 moduulia) syvyydet 198 ja 300 mm kaappi sisältää jalustan Haaroituskaapit 2-4 kaapelin jatkamiseen tai haaroittamiseen max 50 mm 2 poikkipintaan asti kätevästi KE-liittimillä, isommat poikkipinnat SL -liittimillä ja suojakotelolla Jonovarokekytkimet 160 A, mm 2 / 2x16-35 mm 2, leveys 9 moduulia = 54mm 400A, mm 2 leveys 25 moduulia = 150 mm IP20 KS-DESIGN -tietokoneohjelma Verkostosuunnittelun, materiaalihankinnan ja tietojen säilyttämisen helpottamiseksi Ensto on kehittänyt KS-DESIGN tietokoneohjelman. Sen avulla suunnittelijan on helppo valita oikea kaappi ja komponentit. Ohjelma laatii kalustuskuvan, piirikaavion ja materiaalilistan. 13

14 Työkalut turvallisesti luotettava asennus Työkaluvalikoima koostuu tuotteista, jotka on suunniteltu erityisesti verkonrakennusasentajan tarpeisiin. Työhön soveltuvien ja suunniteltujen erikoistyökalujen käyttö helpottaa asentajan työtä ja takaa turvallisen asennuksen. Hyvin tehdyllä asennuksella voi pidentää verkon käyttöikää. Lisätietoja Enston Työkaluista erillisestä esitteestä, - Esitteet. 14

15 Pienjännitekaapelitarvikkeet Kaapelijatkokset Lämpökutistejatkokset SJK jatkospakkaukset Lämpökutistejatkospakkauksella voidaan tehdä 4-johdin- vastaan 4-johdin- ja 4-johdin- vastaan 3+1- johdinkaapeleiden jatkokset kuten AXMK-AXMK ja AXMK-AMCMK. Pakkaus sisältää 4 liimallista sisäkutisteletkua ja yhden liimallisen ulkokutisteletkun kaapelin vaipan päälle, 4 momenttiruuvilla varustettua jatkosholkkia, hiomanauhaa ja kaapelinpuhdistusliinan. Tuotekoodi EAN Snro Johtimen koko mm² Jatkosholkit Pakk/kpl SJK0C Al /Cu x SJ SJK1C Al/Cu x SLJ SJK1.1C Al/Cu x SLJ SJK2C Al/Cu x SLJ SJK2.1C Al/Cu x SLJ SJK3C Al/Cu x SLJ SJK4C Al/Cu x SLJ SJK jatkospakkaukset ilman liittimiä Lämpökutistejatkospakkauksella voidaan tehdä 4-johdin- vastaan 4-johdin- ja 4-johdin- vastaan 3+1 -johdinkaapeleiden jatkokset kuten AXMK-AXMK ja AXMK-AMCMK. Pakkaus sisältää 4 liimallista sisäkutisteletkua ja yhden liimallisen ulkokutisteletkun kaapelin vaipan päälle. Pakkaus ei sisällä liittimiä. Tuotekoodi EAN Snro Johdinkoko mm² Pakk/kpl SJK SJK SJK SJK SJK SJKK jatkospakkaukset korjauskääreellä Korjauskääreellä varustetulla lämpökutistejatkospakkauksella voidaan kaapeleiden jatkaminen tehdä pienemmässä tilassa, koska pitkää ulkokutisteletkua ei tarvitse asettaa kaapelin päälle liittimien asentamisen ajaksi. Pakkaus sisältää 4 liimallista sisäkutisteletkua ja yhden "korjauskääreen" kaapelin vaipan päälle, 4 momenttiruuvilla varustettua jatkosholkkia, hiomanauhaa, kaapelinpuhdistusliinan ja asennustyökalun liittimien asentamista varten. Tuotekoodi EAN Snro Johtimen koko mm² Jatkosholkit Pakk/kpl SJKK Al/Cu x SLJ SJKK Al/Cu x SLJ SJKK Al/Cu x SLJ SJL lisätarvikepakkaukset 3+1 tai 4+1 johdin (A)MCMK-(A)MCMK Lisätarvikepakkausta käytetään SJK-jatkospakkausten kanssa konsentrisilla johtimilla. Pakkauksessa on jatkoksen päälle asetettava suojakupariverkko. Pakkaus sisältää jatkosholkin, liimattoman sisäkutisteletkun, tinatun Cu-verkon ja täytepalan konsentrisen johtimen jatkamiseen. Soveltuu jatkettaessa 3+1 johdin vastaan 3+1 johdin tai 4+1 johdin vastaan 4+1 johdinkaapeleita kuten AMCMK-AMCMK. Tuotekoodi EAN Snro Johdinkoko mm² Peruspakkaus Pakk/kpl SJL Al/Cu 6-50 SJK1C 1 SJL Al/Cu SJK2C, SJK3C 1 SJL Al/Cu SJK4C 1 SJA lisätarvikepakkaukset AXMK - APAKM ja (A)MCMK - APAKM sekajatkoksiin Lisätarvikepakkaus on tarkoitettu AXMK - APAKM ja (A)MCMK - APAKM sekajatkoksiin. Pakkaus sisältää letkukiristimet, MKEM kaapelia alumiinisuojan liittämiseen, haaroitussuojan, liimattomat kutisteletkut paperieristeisten vaihejohtimien päälle, tiivistysmassan, kaapelinpuhdistusliinat ja täytepalan konsentrisen PEN-johtimen jatkamiseen. SJK - peruspakkaus on tilattava erikseen. Tuotekoodi EAN Snro Johdinkoko mm² Peruspakkaus Pakk/kpl Letkunkiristimillä SJA Al/Cu SJK1C 1 SJA Al/Cu SJK2C 1 SJA Al/Cu SJK3C, SJK4C 1 15

16 Kaapelijatkokset SJP lisätarvikepakkaukset AXMK-PLKVJ ja (A)MCMK-PLKVJ sekajatkoksiin SJP lisätarvikepakkaus on tarkoitettu AXMK-PLKVJ ja (A)MCMK-PLKVJ sekajatkoksiin. Pakkaus sisältää haaroitussuojan, liimattomat kutisteletkut paperieristettyjen johtimien päälle, vakiovoimajousen ja pitkän Cu-punoksen lyijyvaipan yhdistämiseen PEN-johtimeen, lyhyen Cu-punoksen, vakiovoimajousen ja letkunkiristimen armeerauksen yhdistämiseen lyijyvaippaan, tiivistysmassan, tarvittavat liittimen täytepalat ja kaapelinpuhdistusliinat. Peruspakkaus SJK tilattava erikseen. Tuotekoodi EAN Snro Johdinkoko mm² Peruspakkaus Pakk/kpl SJP Al/Cu SJK1C 1 SJP Al/Cu SJK2C, SJK3C 1 SJP Al/Cu SJK3C, SJK4C 1 SJAP lisätarvikepakkaukset APAKM - APAKM jatkoksiin SJAP lisätarvikepakkaus on tarkoitettu APAKM - APAKM jatkoksiin. Pakkaus sisältää kaksi MKEM kaapelia alumiinisuojan liittämiseen, kaksi haaroitussuojaa, liimattomat kutisteletkut paperieristeisten vaihejohtimien päälle ja tiivistysmassan. SJK peruspakkaus on tilattava erikseen. Tuotekoodi EAN Snro Johdinkoko mm² Peruspakkaus Pakk/kpl SJAP SJK1C 1 SJAP SJK2C 1 SJAP SJK3C, SJK4C 1 SJPP lisätarvikepakkaukset PLKVJ - PLKVJ jatkoksiin SJPP lisätarvikepakkaus on tarkoitettu PLKVJ-PLKVJ jatkoksiin. Pakkaus sisältää kaksi haaroitussuojaa, liimattomat kutisteletkut paperieristettyjen johtimien päälle, kaksi vakiovoimajousta ja pitkän Cu-punoksen lyijyvaipan yhdistämiseen, kupariverkon armeerauksen yhdistämiseen lyijyvaippaan, tiivistysmassan ja liittimen täytepalat. Peruspakkaus SJK tilattava erikseen. Tuotekoodi EAN Snro Johdinkoko mm² Peruspakkaus Pakk/kpl SJPP SJK1C 1 SJPP SJK2C, SJK3C 1 SJPP SJK3C, SJK4C 1 SJKVR Lämpökutistejatkos Lämpökutistejatkospakkauksella voidaan tehdä 1-johdin- vastaan 1-johdin jatkokset. Pakkaus sisältää yhden liimallisen sisäkutisteletkun ja yhden liimallisen ulkokutisteletkun kaapelin vaipan päälle, 3 momenttiruuvilla varustettua jatkosholkkia, hiomanauhaa, kaapelinpuhdistusliinan. Tuotekoodi EAN Snro Johdinkoko mm² Pakk/kpl SJKVR Al/Cu

17 Kaapelipäätteet Lämpökutistepäätteet STKO ulkopäätepakkaukset 4-johdin Lämpökutistepäätepakkausta käytetään 1 kv muovikaapeleiden päättämiseen ulkotiloissa. Pääte sopii 4-johdinkaapeleille kuten AXMK. Pääte sisältää neljä momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, mustan ja keltavihreän lämpökutisteletkun johtimien eristeen suojaksi, neljä lyhyttä lämpökutisteletkua johtimien tunnistamiseen ja eristämiseen sekä lämpökutisteisen haaroitussuojan. Tuotekoodi EAN Snro Johdinkoko mm² Päätteen pituus L mm Pakk/kpl STKO1A Al/Cu STKO1B Al/Cu STKO Al/Cu STKO Al/Cu STKO Al/Cu STKO ulkopäätepakkaukset 3+1-johdin Lämpökutistepäätepakkausta käytetään 1 kv muovikaapeleiden päättämiseen ulkotiloissa. Pääte sopii 3+1 johdinkaapeleille (kaapeleille, joissa on konsentrinen johdin) kuten AMCMK ja MCMK. Pääte sisältää neljä momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, mustan ja keltavihreän lämpökutisteletkun johtimien eristeen suojaksi, neljä lyhyttä lämpökutisteletkua johtimien tunnistamiseen ja eristämiseen, lämpökutisteisen haaroitussuojan. Tuotekoodi EAN Snro Johdinkoko mm² Päätteen pituus L mm Pakk/kpl STKO Al/Cu STKO Al/Cu STKO Al/Cu STKO Al/Cu STKO Al/Cu STKI sisäpäätepakkaukset 4-johdin Lämpökutistepäätepakkausta käytetään 1 kv muovikaapeleiden päättämiseen sisätiloissa. Pääte sopii 4-johdinkaapeleille kuten AXMK. Pääte sisältää neljä momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, neljä lyhyttä lämpökutisteletkua johtimien tunnistamiseen ja eristämiseen, lämpökutisteisen haaroitussuojan. Tuotekoodi EAN Snro Johdinkoko mm² Pakk/kpl [FIN1 translation missing!] STKI1A Al/Cu STKI1B Al/Cu STKI Al/Cu STKI Al/Cu STKI Al/Cu STKI sisäpäätepakkaukset 3+1-johdin Lämpökutistepäätepakkausta käytetään 1 kv muovikaapeleiden päättämiseen sisätiloissa. Pääte sopii 3+1-johdinkaapeleille (kaapeleille, joissa on konsentrinen johdin) kuten AMCMK ja MCMK. Pääte sisältää neljä momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, neljä lyhyttä lämpökutisteletkua johtimien tunnistamiseen ja eristämiseen sekä lämpökutisteisen haaroitussuojan. Tuotekoodi EAN Snro Johdinkoko mm² Pakk/kpl STKI Al/Cu STKI Al/Cu STKI Al/Cu STKI Al/Cu STA päätepakkaukset APAKM Lämpökutistepäätepakkausta voidaan käyttää sekä sisä- että ulkoasennuksiin paperivyöeristeisille 1 kv alumiinivaippaisille kaapeleille, esim. APAKM. Tuote sisältää 4 momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, MKEM kaapelia alumiinisuojan päättämiseen, letkunkiristimet, mustan ja sinisen lämpökutisteletkun johtimien ulkosuojaukseen, neljä lyhyttä lämpökutisteletkua johtimien tunnistamiseen ja eristykseen sekä lämpökutisteisen haaroitussuojan. Tuotekoodi EAN Snro Johdinkoko mm² Päätteen pituus L mm Pakk/kpl [FIN1 translation missing!] STA Al/Cu STA Al/Cu STA Al/Cu STA Al/Cu

18 Kaapelipäätteet STKIVR sisäpäätepakkaukset 1+1 johdin Lämpökutistepäätepakkausta käytetään 1.5 kv muovieristeisten kaapeleiden päättämiseen sisätiloissa. Pääte sopii yksijohtimisille konsentrisella johtimella varustetuille kaapeleille. Pääte sisältää kaksi momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille ja kaksi lämpökutisteletkua. Tuotekoodi EAN Snro Johdinkoko mm² Pakk/kpl STKIVR Al/Cu

19 Jatkosholkit ja kaapelikengät Katkeavilla momenttiruuveilla varustetuilla SLJ jatkosholkeilla voidaan tehdä jatkos ilman puristustyökaluja. SJ0.47 holkissa on katkeamattomat ruuvit. Tinatuilla väliseinäisillä holkeilla voidaan jatkaa sekä Alettä Cu-johtimisia kaapeleita sekä paperi- ja muovieristeisiä kaapeleita vastakkain. Holkit ovat pitkittäin vesitiiviitä. Tuotekoodi EAN Snro Kuvaus A mm B mm C mm Paino (kg) Pakk/kpl SJ Al/Cu 6-25 mm² 4-ruuvinen SLJ Al/Cu 6-50 mm² 2-ruuvinen SLJ Al/Cu 6-50 mm² 4-ruuvinen SLJ Al/Cu mm² 2-ruuvinen SLJ Al/Cu mm² 4-ruuvinen SLJ Al/Cu mm² 4-ruuvinen SLJ Al/Cu mm² 4-ruuvinen C A d B SLJT täytepalat Täytepalat on tarkoitettu Enston SLJ-jatkosholkkeihin. Niiden avulla voidaan liittää johtimia holkin poikkipinta-alueen alapuolelta. Täytepalat soveltuvat sekä Al- että Cu-johtimille. Tuotekoodi EAN Snro Kuvaus Paino (kg) Pakk/kpl SLJT mm² SLJ SLJT mm² SLJ SLJT mm² SLJ SAL kaapelikengät momenttiruuvein Kaapelikengissä on momenttiruuvit, joten asennuksessa ei tarvita puristustyökaluja. Kaapelikengät ovat pitkittäin vesitiiviitä. Tuotekoodi EAN Snro Kuvaus F mm K mm L mm Paino (kg) Pakk/kpl SAL Al/Cu 6-50 mm² ø 8.5 mm SAL Al/Cu mm² ø 10.5 mm SAL Al mm² ø 12.5 mm SAL Al/Cu mm² ø 12.5 mm SAL Al/Cu mm² ø 17 mm SAL Al mm² ø 12.5 mm SAL Al/Cu mm² ø 12.5 mm

20 Lämpökutistetuotteet Kaapeleiden haaroitussuojat ja päätetuppilot SBO kaapeleiden haaroitussuojat Haaroitussuojat sopivat eristetyille 1 kv muovi- ja paperikaapeleille. Ne estävät lian ja kosteuden pääsyn kaapelin sisälle. Haaroitussuojan materiaali on ristisilloitettua polyolefiinia, johon on lisätty tarttumista parantava liimakerros. Mustat haaroitussuojat ovat lyijyttömiä, UV-suojattuja sekä halogeenivapaita. Tuotekoodi EAN Snro Johtimien lukumäärä D max/ min mm D1 max/ min mm Seinämän paksuus kutistettuna mm H mm H1 mm Johdinkoko mm² SBO /14 15/ x SBO /22 26/ x SBO /33 36/ x SBO /47 48/ x SBO /14 15/ x SBO /25 20/ x SBO /22 25/ x SBO /33 35/ x SBO /19 13/ x SBO /24 18/ x SBO /33 26/ x SBO /42 34/ x SEC kaapeleiden päätetuppilot Päätetuppilo tiivistää katkaistun kaapelin pään suojaten kaapelia kosteudelta ja lialta. Sitä on hyvä käyttää varastoitaessa kaapelia kosteissa tiloissa ulkona. Päätetuppilot sopivat 1 kv paperi- ja muovikaapeleille sekä myös telekaapeleille. Mustat päätetuppilot ovat liimallisia, UV-suojattuja sekä halogeenittomia. Tuotekoodi EAN Snro Pituus mm Halkaisija max/min mm Seinämän paksuus Pakk/kpl kutistettuna mm SEC / SEC / SEC / SEC / SEC / SEC / SEC / Pakk/ kpl Lämpökutisteiset korjauskääreet SRS lämpökutisteiset korjauskääreet Kaapelin korjauskääreellä voidaan korjata kaapelin vaurioitunut eristys ja ulkovaippa. Korjauskääreet ovat UV-suojattuja ja halogeenittomia. Tuotekoodi EAN Snro Pituus mm Halkaisija max/min mm Seinämän paksuus Pakk/kpl kutistettuna mm SRS / SRS / SRS / SRS / SRS / SRS / SRS / SRS / SRS / SRS / Keskipaksuseinämäiset lämpökutisteletkut CPEEL liimalliset keskipaksuseinämäiset lämpökutisteletkut Keskipaksuseinämäisiä kutisteletkuja käytetään 1 kv kaapelien eristämiseen ja ulkosuojaksi. Letkut ovat UVsuojattuja ja halogeenittomia. Kutisteletkut ovat liimallisia ja väriltään mustia. Tuotekoodi EAN Snro Pituus mm Halkaisija max/min mm Seinämän paksuus Pakk/kpl kutistettuna mm CPEEL12-3/ / CPEEL19-6/ / CPEEL30-8/ / CPEEL40-12/ / CPEEL50-16/ / CPEEL63-19/ / CPEEL75-22/ / CPEEL95-30/ / CPEEL115-34/ / CPEEL140-42/ /

21 Lämpökutistetuotteet Paksuseinämäiset lämpökutisteletkut CPEEPL liimalliset paksuseinämäiset lämpökutisteletkut Paksuseinämäisiä kutisteletkuja käytetään 1 kv kaapelien eristämiseen ja ulkosuojaksi. Letkut ovat UV-suojattuja ja halogeenittomia. Kutisteletkut ovat liimallisia ja väriltään mustia. Tuotekoodi EAN Snro Pituus mm Halkaisija max/min mm Seinämän paksuus Pakk/kpl kutistettuna mm CPEEPL13-4/ / CPEEPL19-6/ / CPEEPL33-8/ / CPEEPL45-12/ / CPEEPL51-16/ / CPEEPL68-22/ / CPEEPL85-25/ / CPEEPL130-36/ / CPEEPL165-50/ /
