asennusohje PEM1086FIN

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "asennusohje PEM1086FIN 2014-01"

Transkriptio

1 asennusohje PEM1086FIN SUOMI LÄMPÖKUTISTEISET SEKAJATKOKSET HJT 31.12

2 2/20 PEM1086FIN YLEISTÄ - Tarkista, että olet valinnut oikean pakkauksen ja että se sopii kyseiselle kaapelityypille. - Tarkista osaluettelosta, että tuotteet löytyvät pakkauksesta. - Lue asennusohje huolellisesti ennen työn aloittamista. - Tee asennus huolellisesti ja varmista, että osat ovat puhtaita asennuksen aikana. - Puhdista asennuspaikka työn jälkeen. OHJEITA LÄMPÖKUTISTAMISEEN - Huomioi, että työkohteessa voidaan edellyttää tulityölupa. - Käytä kaasupoltinta, jonka liekin pituus on noin cm. Vältä liian terävää ja suurta liekkiä. - Liikuta liekkiä tasaisesti ja pysähtelemättä kaapelin ympärillä kohti kutistamissuuntaa välttääksesi ylikuumenemiset. - Huolehdi riittävästä tuuletuksesta ja varmista, ettei ympäristössä ole herkästi syttyviä aineita. - Puhdista kaapelin pinnat hyvin ennen kutistamista. - Kutista aina ohjeiden mukaan ja oikeassa järjestyksessä, jottei kerrosten väliin jää ilmaa. - Varmista, että letku on kutistunut tasaisesti joka puolelta ennen kuin jatkat kutistamista. - Jos kutisteletku pyrkii lopussa kääntymään kaksinkerroin, lämmitä sitä hiukan sisäpuolelta, jolloin se oikenee. - Kutistamisen jälkeen letkujen tulee olla tasaisia seuraten alla olevan pinnan muotoa. OIKEUDELLINEN ILMOITUS - Tuotteen asennuksen saa suorittaa vain ammattitaitoinen henkilö, jolla on riittävät tiedot sähkölaitteiden asentamisesta ja sähköturvallisuudesta. Asennus tulee suorittaa voimassa olevia säädöksiä noudattaen. Lisäksi asennuksen suorittajan tulee täyttää kansallisen lainsäädännön asettamat pätevyysvaatimukset. - Ensto ei vastaa vioista, jotka aiheutuvat tuotteen virheellisestä käytöstä, väärästä asennustavasta tai kansallisten turvallisuusmääräysten noudattamatta jättämisestä. - VAROITUS! Asennusohjeiden vastainen asennus voi johtaa tuotteen vahingoittumiseen tai vakavaan onnettomuuteen. Taulukko 1 Pakkaus Um kv Johdinkoko mm² Paperieristeinen kaapeli ulkovaipan kuorinta A mm SSET letkun asetus B mm PEX-eristeinen kaapeli ulkovaipan kuorinta C mm ulkovaipan kuorinta D mm Jatkosholkin max. mitat pituus mm halkaisija mm

3 PEM1086FIN /20 Hukkapala Katkaisukohta Hukkapala 1. Limitä kaapelit vähintään 300 mm matkalta. Katkaise kaapelit limityksen keskeltä (kohdistuslinja). PAPERIVYÖERISTEINEN KAAAAPELI (ESIM. PLKVJ, APAKM) Ulkopäällyste tai-vaippa Välitäyte tai -vaippa Kuparilanka Armeeraus Karhenna Lyijy- tai alumiinivaippa A 2. Kuori ulkopäällyste tai -vaippa A mm (taulukko 1) matkalta. Poista mahdollinen armeeraus jättäen sitä 50 mm ja kiinnitä se kuparilangalla. Kuori mahdollinen välitäyte tai -vaippa. Puhdista lyijy- tai alumiinivaippa sekä mahdollinen armeeraus sopivalla liuottimella.puhdista ulkopäällyste- tai vaippa vähintään 1,5 m matkalta estääksesi letkujen sisäpintoja likaantumasta. Karhenna hiomanauhalla mahdollinen ulkovaippa 100 mm matkalta, mahdollinen armeraus pituudeltaan ja lyijy- tai alumiinivaippa 200 mm etäisyydelle. Kuori lyijy- tai alumiinivaippa 250 mm etäisyydelle ulkovaipasta tai 200 mm etäisyydelle mahdollisesta armeerauksesta. Puhdista jäljelle jäänyt lyijy- tai alumiinivaippa. Lyijy- tai alumiinivaippa Hohtosuoja Sidontanaru Vyöeristys Johdineristys Kiinnitä vyöeristyksen hohtosuojapaperi 5 mm etäisyydelle lyijy- tai alumiinivaipasta sidontana-rulla. Poista hohtosuojapaperikerros ja ylimmäinen vyöeristyspaperikerros narusidokseen saakka. Siirrä narusidos 20 mm etäisyydelle lyijy- tai alumiinivaipasta. Poista vyöeristys narusidokseen saakka. Taivuta johtimet erilleen toisistaan.

4 4/20 PEM1086FIN Läpinäkyvä letku Sidontanaru Johdineristys Kutistussuunta Vyöeristys Työnnä läpinäkyvät letkut eristetyille johtimille 10 mm etäisyydelle vyöeristyksestä. Kutista letkut yksitellen aloittaen vyöeristyksen puolelta. Puolijohtava letku SSET B 5. Aseta puolijohtavat SSET letkut johtimille B mm (taulukko 1) etäisyydelle johtimen päästä mitattuna. Kutista letkut aloittaen johtimien puolelta. Läpinäkyvä letku Johdineristys Johdin Puolet holkin pituudesta Kuori läpinäkyvä letku (ja mahdollinen eristävä SIT-letku) sekä poista johdineristystä ruuvijatkosholkin syvyyden + 5 mm verran. Jos käytät puristettavaa jatkosholkkia, poista eristys holkin valmistajan ohjeiden mukaan. Varo vahingoittamasta johdinta poistaessasi viimeisiä eristyspaperikerroksia. Puhdista johtimet ja kierrä muutama kierros PVC-teippiä johtimien päihin.

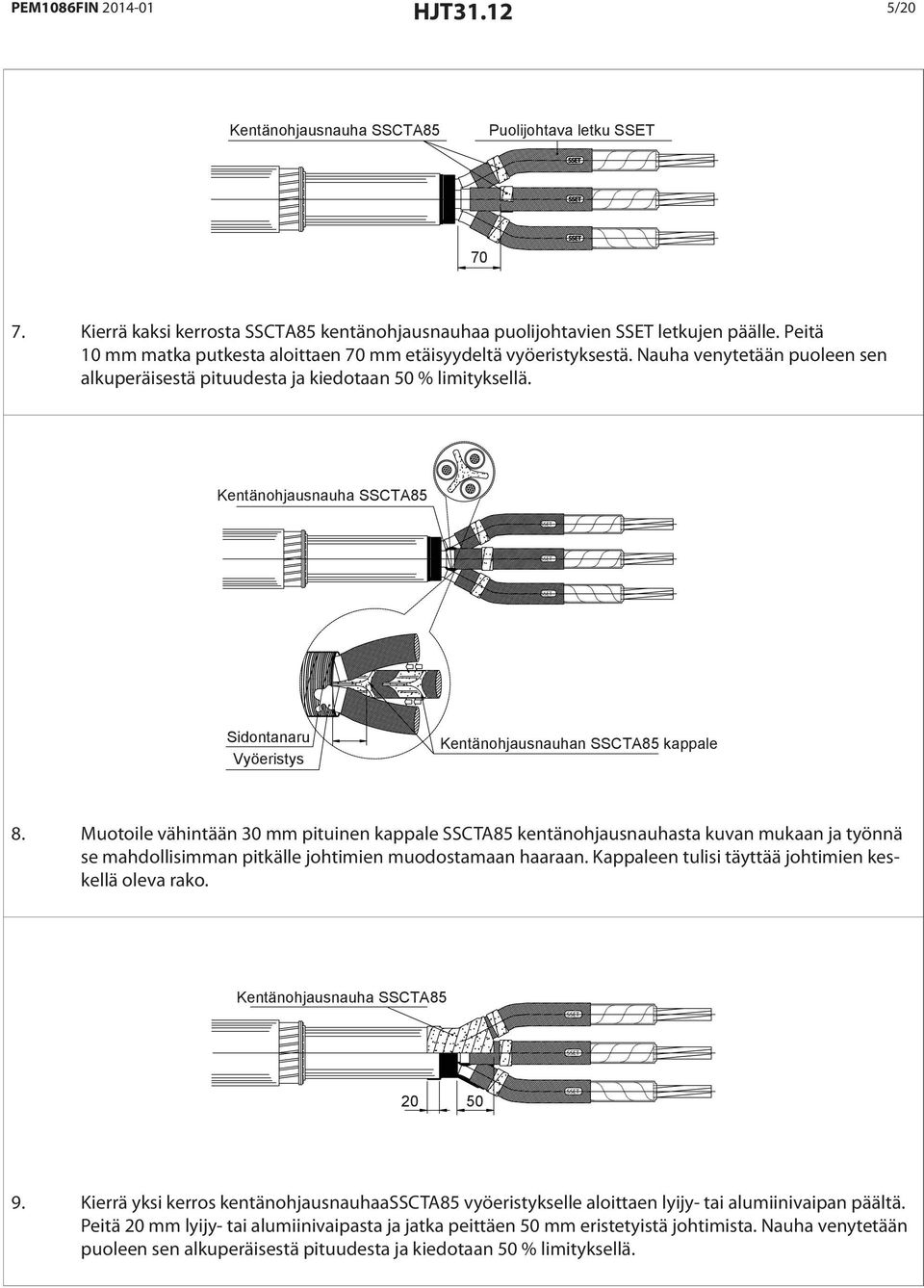

5 PEM1086FIN /20 Kentänohjausnauha SSCTA85 Puolijohtava letku SSET Kierrä kaksi kerrosta SSCTA85 kentänohjausnauhaa puolijohtavien SSET letkujen päälle. Peitä 10 mm matka putkesta aloittaen 70 mm etäisyydeltä vyöeristyksestä. Nauha venytetään puoleen sen alkuperäisestä pituudesta ja kiedotaan 50 % limityksellä. Kentänohjausnauha SSCTA85 Sidontanaru Vyöeristys Kentänohjausnauhan SSCTA85 kappale 8. Muotoile vähintään 30 mm pituinen kappale SSCTA85 kentänohjausnauhasta kuvan mukaan ja työnnä se mahdollisimman pitkälle johtimien muodostamaan haaraan. Kappaleen tulisi täyttää johtimien keskellä oleva rako. Kentänohjausnauha SSCTA Kierrä yksi kerros kentänohjausnauhaasscta85 vyöeristykselle aloittaen lyijy- tai alumiinivaipan päältä. Peitä 20 mm lyijy- tai alumiinivaipasta ja jatka peittäen 50 mm eristetyistä johtimista. Nauha venytetään puoleen sen alkuperäisestä pituudesta ja kiedotaan 50 % limityksellä.

6 6/20 PEM1086FIN Puolijohtava haaroitussuoja SSBO 10. Työnnä puolijohtava haaroitussuoja SSBO kaapelin ulkopäällysteen ja -vaipan päälle niin pitkälle kuin mahdollista. Kutista haaroitussuoja aloittaen sen keskeltä. VAIN YKSI JOHTIMINEN PEX-ERISTEINEN KUPARILANKASUOJALLA VARUSTETTU KAAPELI (ESIM. AHXCMK) Kuparilankasuoja Karhenna Ulkovaippa C Kuori ulkovaippaa C mm (taulukko 1). Karhenna hiomanauhalla kaapelin ulkovaippaa 100 mm matkalta. Puhdista vaippa vähintään 1,5 m matkalta estääksesi letkujen sisäpintoja likaantumasta. TSFL kaapeli: Ulkovaipan karhentamisen sijasta poista sen johtava pinta 100 mm matkalta. Liimallinen kuparinauha Kierrä yksi kerros liimallista kuparinauhaa ulkovaipan päälle 40 mm matkalle aloittaen 20 mm päästä vaipan reunasta. Hohtosuoja Kuparilankasuoja PVC-teippi Katkaise kuparilangat 60 mm etäisyydeltä ulkovaipasta. Käännä ne vaipan päälle ja kiinnitä ne PVCteipillä.

7 PEM1086FIN /20 Eristys Hohtosuoja Kuori hohtosuojaa siten, että sitä jää 60 mm mitattuna ulkovaipasta. Käytä tähän tarkoitettua konetta. Jos eristyksen pinnalle jää hohtosuojaa, poista se lasinpalalla. Hio eristys pakkauksessa olevalla hiomanauhalla. VAIN YKSIJOHTIMINEN PEX-ERISTEINEN METALLINAUHASUOJALLA VARUSTETTU KAAPELI Metallinauhasuoja Karhenna Ulkovaippa D 15. Kuori ulkovaippaa D mm (taulukko 1). Karhenna hiomanauhalla kaapelin ulkovaippaa 100 mm matkalta. Puhdista vaippa vähintään 1,5 m matkalta estääksesi letkujen sisäpintoja likaantumasta. 100 Liimallinen kuparinauha Ulkovaippa Hohtosuoja Metallinauhasuoja Kiinnitä metallinauhasuoja liimallisella kuparinauhalla 60 mm etäisyydeltä ulkovaipasta. Poista metallisuojanauhat liimallisen kuparinauhan reunaan saakka vetäen ne poikki veitsen terää vasten. Katkaisemisen helpottamiseksi voi katkaisukohtaan kiertää tilapäisesti vakiovoimajousen. Eristys Hohtosuoja Kuori hohtosuojaa siten, että sitä jää 60 mm mitattuna ulkovaipasta. Käytä tähän tarkoitettua konetta. Jos eristyksen pinnalle jää hohtosuojaa, poista se lasinpalalla. Hio eristys pakkauksessa olevalla hiomanauhalla.

8 8/20 PEM1086FIN VAIN AHXAMK-W-KAAPELI Ulkovaippa Merkki D 18. Merkitse ulkovaipan kuorintapituus D mm (taulukko 1). Ulkovaippa 19. Lämmitä ulkovaippaa merkkiin asti. Kuorintanaru Merkki 20. Poista ulkovaippa merkistä alkaen käyttäen apuna kuorintanarua. Lämmitä kevyesti alumiinifoliota ulkovaipan reunan lähettyviltä. Poista enimmät liimat alumiinifolion pinnalta 60 mm matkalta ulkovaipan reunasta alkaen kuorintanarun avulla. Alumiinifolio Ulkovaippa Käytä pakkauksessa mukana olevaa hiomanauhaa poistaaksesi loput liimasta alumiinauhan pinnalta 60 mm matkalta. Varo, ettet hio alumiininauhaa puhki.

9 PEM1086FIN /20 Alumiinifolio Vakiovoimajousi Kierrä vakiovoimajousi alumiinifolion päälle 60 mm päähän ulkovaipasta mitattuna. Poista alumiinifolio vetämällä se poikki vakiovoimajousen reunaa vasten. Siirrä vakiovoimajousta hieman johtimen suuntaan siten, että alumiinifolion reuna jää juuri ja juuri vakiovoimajousen alle. Revi puolijohtava nauha pitkittäisiksi suikaleiksi ja vedä ne poikki vakiovoimajousen reunaa vasten. Poista vakiovoimajousi. Eristys Hohtosuoja Alumiinisuoja Kuori hohtosuojaa siten, että sitä jää 60 mm mitattuna alumiinifoliosta. Käytä tähän tarkoitettua konetta. Jos eristyksen pinnalle jää hohtosuojaa, poista se lasinpalalla. Hio eristys pakkauksessa olevalla hiomanauhalla. Puhdista eristys ja hohtosuoja aloittaen eristyksestä ja jatkaen hohtosuojaan päin. Varo, ettei hohtosuojasta siirry hiukkasia eristyksen päälle. YKSIJOHTIMINEN PEX-ERISTEINEN KAAPELI (ESIM. AHXCMK, AHXAMK-W) Johdin Eristys Puolet holkin pituudesta Poista eristystä ruuvijatkosholkin syvyyden + 5 mm verran. Jos käytät puristettavaa jatkosholkkia, poista eristys holkin valmistajan ohjeiden mukaan. Puhdista johtimet ja kierrä muutama kierros PVC-teippiä johtimien päihin.

10 10/20 PEM1086FIN JATKAMINEN Vaippaletkut CPEEPL (tai CPEEL) Eristävä ja puolijohtava letku SIST Haaroitussuoja SBO Kentänohjausletku SSCJ 25. Työnnä haaroitussuoja SBO kolmen PEX-eristeisen kaapelin päälle siten, että haaroitussuojan sormet osoittavat kaapeleihin päin. Työnnä molemmat CPEEPL (tai CPEEL) vaippaletkut kaapeleiden päälle, joko kumpikin eri puolelle tai molemmat samalle puolelle. Letkut sopivat sisäkkäin. Suojaa letkut lialta. Työnnä eristävä ja puolijohtava letku sekä kentänohjausletku kunkin yksijohtimisen PEX-eristeisen kaapelin päälle. Suojaa letkut lialta. KJ-jatkosholkki 26. Poista PVC-teippi johtimien päistä ja asenna KJ-jatkosholkit valmistajan ohjeiden mukaisesti. Pyöristä terävät reunat. Huomioi, että voit joutua pyöristämään sektorinmuotoista johdinta saadaksesi sen mahtumaan jatkosholkkiin. Harmaa massa 27. Täytä jatkosholkin reiät harmaalla massalla. Puhdista jatkosholkki.

11 PEM1086FIN /20 Kentänohjausnauha SSCTA Täytä eristyksen ja jatkoholkin välinen rako SSCTA85 kentänohjausnauhalla. Kierrä kaksi kerrosta kentänohjausnauhaa holkin päälle niin, että massakerros peittää holkin jatkuen 15 mm johdineristyksen päälle (paperieristyksen puolella läpinäkyvän letkun päälle). Nauha venytetään puoleen sen alkuperäisestä pituudesta ja kiedotaan 50 % limityksellä. Kentänohjausnauha SSCTA85 Kentänohjausnauha SSCTA Kierrä kaksi kerrosta kentänohjausnauhaa SSCTA85 puolijohtavan letkun reunan päälle paperieristeisen kaapelin puolella. Aloita 10 mm puolijohtavan letkun päältä ja jatka 10 mm läpinäkyvän letkun päälle. Toista menettely PEX-eristeisen kaapelin puolella, aloita 10 mm hohtosuojan päältä ja jatka 20 mm eristyksen päälle. Nauha venytetään puoleen sen alkuperäisestä pituudesta ja kiedotaan 50 % limityksellä. Kentänohjausletku SSCJ Kutistussuunta 30. Keskitä kentänohjausletku SSCJ jatkosholkin päälle. Aloita kutistaminen letkun keskeltä ja etene päitä kohti. Puhdista kentänohjausletkun pinta kutistamisen jälkeen.

12 12/20 PEM1086FIN Kentänohjausnauha SSCTA85 Kuparilankasuoja Kentänohjausnauha SSCTA85 Kentänohjausletku SSCJ Kierrä kaksi kerrosta kentänohjausnauhaa SSSSCTA85 30 mm matkalle puolijohtavan letkun päälle aloittaen kentänohjausletkun reunasta paperieristeisen kaapelin puolella. Kierrä kaksi kerrosta kentänohjausnauhaa SSSSCTA85 PEX-eristeisen kaapelin puolella kuparilanka-, metallinauha- tai AHXAMK-W alumiinifoliosuojan päälle. Aloita kentänohjausletkun reunasta ja jatka 20 mm suojan päälle. Nauha venytetään puoleen sen alkuperäisestä pituudesta ja kiedotaan 50 % limityksellä. SSCTA85 Metallinauhasuoja SSCTA85 Alumiinifoliosuoja METALLINAUHASUOJA AHXAMK-W ALUMIINIFOLIOSUOJA Eristävä / puolijohtava letku SIST Kentänohjausnauha SSCTA85 Kutistussuunta 32. Keskitä eristävä ja puolijohtava SIST-letku kentänohjausletkun päälle. Aloita kutistaminen letkun keskeltä ja etene päitä kohti. Kentänohjausnauha SSCTA85 Tinattu kuparinauha 33. Kierrä tinattua kuparinauhaa kuparilanka-, metallinauha- tai AHXAMK-W alumiinifoliosuojan päälle PEX-eristeisen kaapelin puolella. Kiinnitä nauha sitomalla se itsellään. Käytä pieniä pakkauksessa olevia nauharullia.

13 PEM1086FIN /20 Kuparipunos Vakiovoimajousi Kentänohjausnauha SSCTA85 Vakiovoimajousi Kuparipunos Tinattu alue 34. Aseta kunkin kuparipunoksen ilman tinattuja kosteussulkuja oleva pää PEX-eristeisen kaapelin puolella tinatulla kuparinauhalla tehdyn nauhoituksen päälle. Kiinnitä punos vakiovoimajousen kahdella kierroksella. Jousen tulee olla kuparinauhoituksen päällä jättäen n. 20 mm kuparipunoksen päästä näkyville. Vakiovoimajousi Vakiovoimajousi Kuparipunos Kuparipunos 35. Taita kuparipunoksen pää vakiovoimajousen yli ja kierrä loput jousesta punoksen päälle.

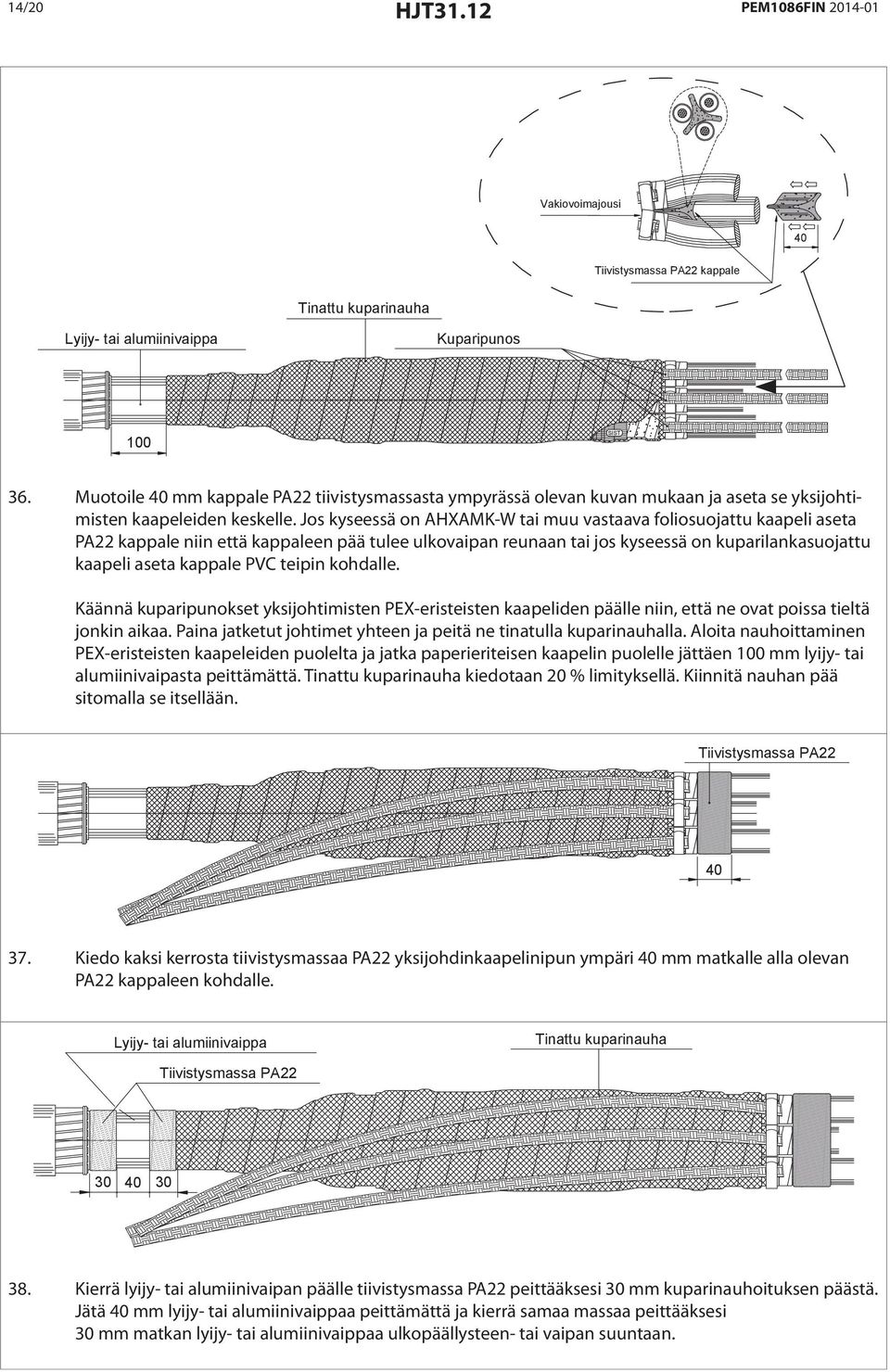

14 14/20 PEM1086FIN Vakiovoimajousi 40 Tiivistysmassa PA22 kappale Tinattu kuparinauha Lyijy- tai alumiinivaippa Kuparipunos 100 SIST 36. Muotoile 40 mm kappale PA22 tiivistysmassasta ympyrässä olevan kuvan mukaan ja aseta se yksijohtimisten kaapeleiden keskelle. Jos kyseessä on AHXAMK-W tai muu vastaava foliosuojattu kaapeli aseta PA22 kappale niin että kappaleen pää tulee ulkovaipan reunaan tai jos kyseessä on kuparilankasuojattu kaapeli aseta kappale PVC teipin kohdalle. Käännä kuparipunokset yksijohtimisten PEX-eristeisten kaapeliden päälle niin, että ne ovat poissa tieltä jonkin aikaa. Paina jatketut johtimet yhteen ja peitä ne tinatulla kuparinauhalla. Aloita nauhoittaminen PEX-eristeisten kaapeleiden puolelta ja jatka paperieriteisen kaapelin puolelle jättäen 100 mm lyijy- tai alumiinivaipasta peittämättä. Tinattu kuparinauha kiedotaan 20 % limityksellä. Kiinnitä nauhan pää sitomalla se itsellään. Tiivistysmassa PA Kiedo kaksi kerrosta tiivistysmassaa PA22 yksijohdinkaapelinipun ympäri 40 mm matkalle alla olevan PA22 kappaleen kohdalle. Lyijy- tai alumiinivaippa Tinattu kuparinauha Tiivistysmassa PA Kierrä lyijy- tai alumiinivaipan päälle tiivistysmassa PA22 peittääksesi 30 mm kuparinauhoituksen päästä. Jätä 40 mm lyijy- tai alumiinivaippaa peittämättä ja kierrä samaa massaa peittääksesi 30 mm matkan lyijy- tai alumiinivaippaa ulkopäällysteen- tai vaipan suuntaan.

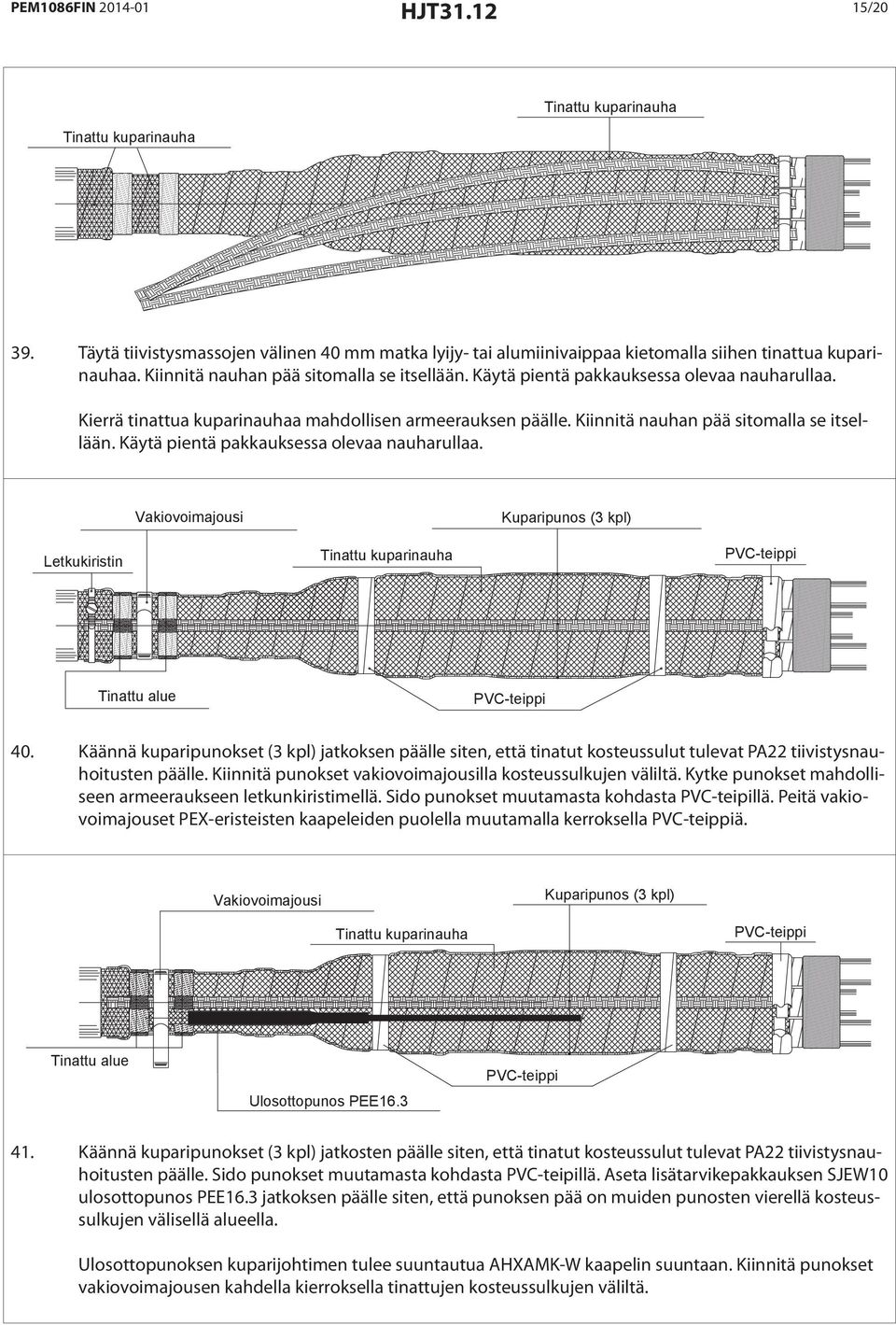

15 PEM1086FIN /20 Tinattu kuparinauha Tinattu kuparinauha 39. Täytä tiivistysmassojen välinen 40 mm matka lyijy- tai alumiinivaippaa kietomalla siihen tinattua kuparinauhaa. Kiinnitä nauhan pää sitomalla se itsellään. Käytä pientä pakkauksessa olevaa nauharullaa. Kierrä tinattua kuparinauhaa mahdollisen armeerauksen päälle. Kiinnitä nauhan pää sitomalla se itsellään. Käytä pientä pakkauksessa olevaa nauharullaa. Vakiovoimajousi Kuparipunos (3 kpl) Letkukiristin Tinattu kuparinauha PVC-teippi Tinattu alue PVC-teippi 40. Käännä kuparipunokset (3 kpl) jatkoksen päälle siten, että tinatut kosteussulut tulevat PA22 tiivistysnauhoitusten päälle. Kiinnitä punokset vakiovoimajousilla kosteussulkujen väliltä. Kytke punokset mahdolliseen armeeraukseen letkunkiristimellä. Sido punokset muutamasta kohdasta PVC-teipillä. Peitä vakiovoimajouset PEX-eristeisten kaapeleiden puolella muutamalla kerroksella PVC-teippiä. Vakiovoimajousi Kuparipunos (3 kpl) Tinattu kuparinauha PVC-teippi Tinattu alue Ulosottopunos PEE16.3 PVC-teippi 41. Käännä kuparipunokset (3 kpl) jatkosten päälle siten, että tinatut kosteussulut tulevat PA22 tiivistysnauhoitusten päälle. Sido punokset muutamasta kohdasta PVC-teipillä. Aseta lisätarvikepakkauksen SJEW10 ulosottopunos PEE16.3 jatkoksen päälle siten, että punoksen pää on muiden punosten vierellä kosteussulkujen välisellä alueella. Ulosottopunoksen kuparijohtimen tulee suuntautua AHXAMK-W kaapelin suuntaan. Kiinnitä punokset vakiovoimajousen kahdella kierroksella tinattujen kosteussulkujen väliltä.

16 16/20 PEM1086FIN Vakiovoimajousi Kuparipunos (3 kpl) Letkukiristin Tinattu kuparinauha PVC-teippi Ulosottopunos PEE16.3 Tinattu alue PVC-teippi 42. Taita ulosottopunos vakiovoimajousen yli. Ulosottopunoksen kuparijohtimen tulee nyt suuntautua paperieristeisen kaapelin suuntaan. Kierrä loput vakiovoimajousesta punosten päälle. Kytke kuparipunokset mahdolliseen armeeraukseen letkunkiristimellä. Peitä vakiovoimajouset AHXAMK-W kaapelin puolella muutamalla kerroksella PVC-teippiä. Tiivistysmassa PA22 Vakiovoimajousi 43. Peitä mahdollinen armeerauksen alue mukaan lukien letkunkiristin muutamalla kerroksella tiivistysmassaa PA22. Jatka peittäen kuparipunosten kosteussulkujen alue. Tiivistysmassa PA22 Karhenna Vaippaletku CPEEPL (tai CPEEL) Karhenna Karhenna CPEEPL 100 Kutistamissuunta Karhenna paperieristeisen kaapelin mahdollista ulkovaippaa ja yksijohtimisten kaapeleiden ulkovaippaa hiomanauhalla 100 mm matkalta. Keskitä pienempi CPEEPL (tai CPEEL) vaippaletku jatkoksen päälle siten, että se peittää 100 mm paperieristeisen kaapelin ulkopäällystettä tai -vaippaa. Aloita kutistaminen letkun keskeltä ja etene päitä kohti. Vaippaletku on kutistunut kunnolla, kun liimaa tulee ulos sen päistä. Karhenna kutistetun vaippaletkun jatkoksen puoleista päätä 100 mm matkalta hiomanauhalla. Kiedo kerros PA22 tiivistysmassaa 30 mm matkalle karhennetun alueen keskelle.

17 PEM1086FIN /20 Vaippaletku CPEEPL (tai CPEEL) Vaippaletku CPEEPL (tai CPEEL) Tiivistysmassa PA22 CPEEPL CPEEPL Karhenna 45. Työnnä suurempi CPEEPL (tai CPEEL) vaippaletku jatkokselle PEX-eristeisten kaapeleiden tiivistysmassoituksen reunaan saakka. Aloita kutistaminen letkun keskeltä ja etene päitä kohti. Vaippaletku on kutistunut kunnolla, kun liimaa tulee ulos sen päistä. Karhenna toisen kutistetun vaippaletkun PEX-eristeisen kaapelin puoleista päätä 100 mm matkalta hiomanauhalla. Kiedo kerros PA22 tiivistysmassaa 30 mm matkalle karhennetun alueen keskelle. Ulosottopunos PEE16.3 Nippuside Vaippaletku CPEEPL (tai CPEEL) Vaippaletku CPEEPL (tai CPEEL) Haaroitussuoja SBO Nippuside SBO CPEEPL CPEEPL Työnnä SBO haaroitussuoja toisen vaippaletkun päälle niin pitkälle kuin mahdollista. Kutista haaroitussuoja aloittaen sen keskeltä. Kiristä nippuside yksijohdinkaapeleiden ympäri 200 mm etäisyydelle haaroitussuojasta. 47. Jatkos on valmis, mutta anna sen jäähtyä, ennen kuin asetat sen alttiiksi mekaaniselle rasitukselle. VAIN AHXAMK-W KAAPELI 48. Kytke AHXAMK-W kaapelin erillinen maadoitusjohdin ulostulopunoksen kuparijohtimeen lisätarvikepakkauksessa SJEW10 mukana olevalla liittimellä. Kiinnitä pakkauksen SJEW10 ulosottopunos nippusiteellä paperieristeiseen kaapeliin 100 mm etäisyydelle vaippaletkun reunasta.

18 18/20 NOTES PEM1086ENG

19 PEM1086ENG NOTES 19/20

20 PEM1086FIN / Issue ENSTO FINLAND OY ENSIO MIETTISEN KATU 2, P.O.BOX PORVOO, FINLAND TEL FAX
