Vesitiiviit ilmajohtotarvikkeet käyttövarmuutta päällystetyille johtimille

Transkriptio

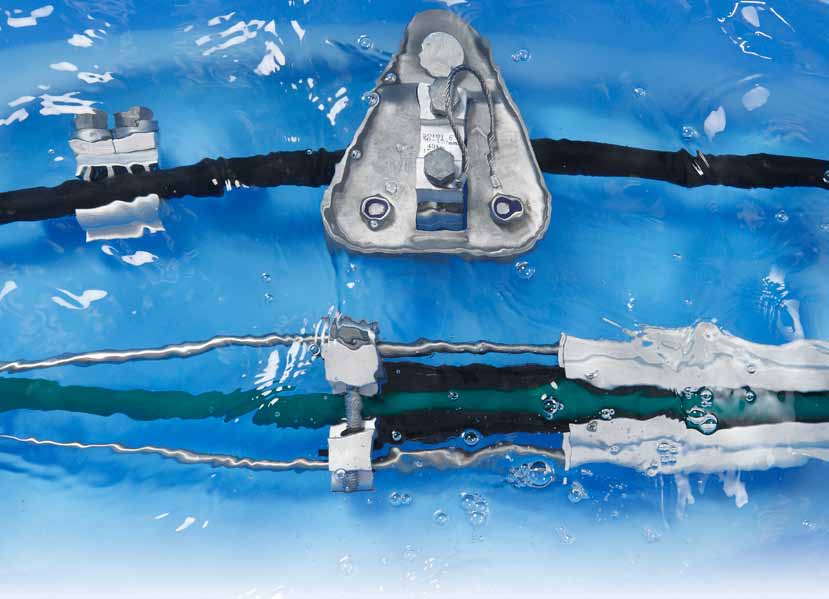

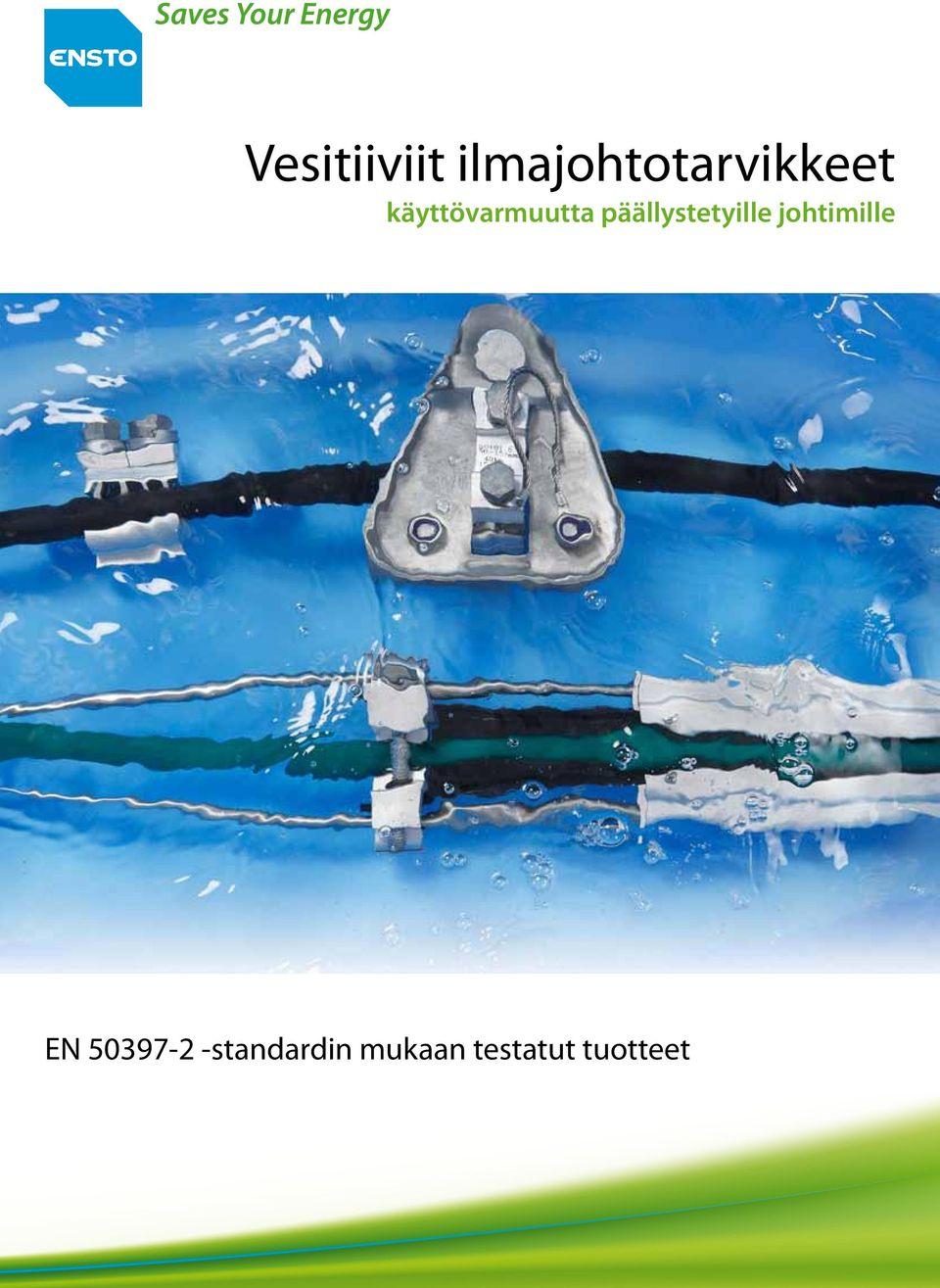

1 Vesitiiviit ilmajohtotarvikkeet käyttövarmuutta päällystetyille johtimille EN standardin mukaan testatut tuotteet

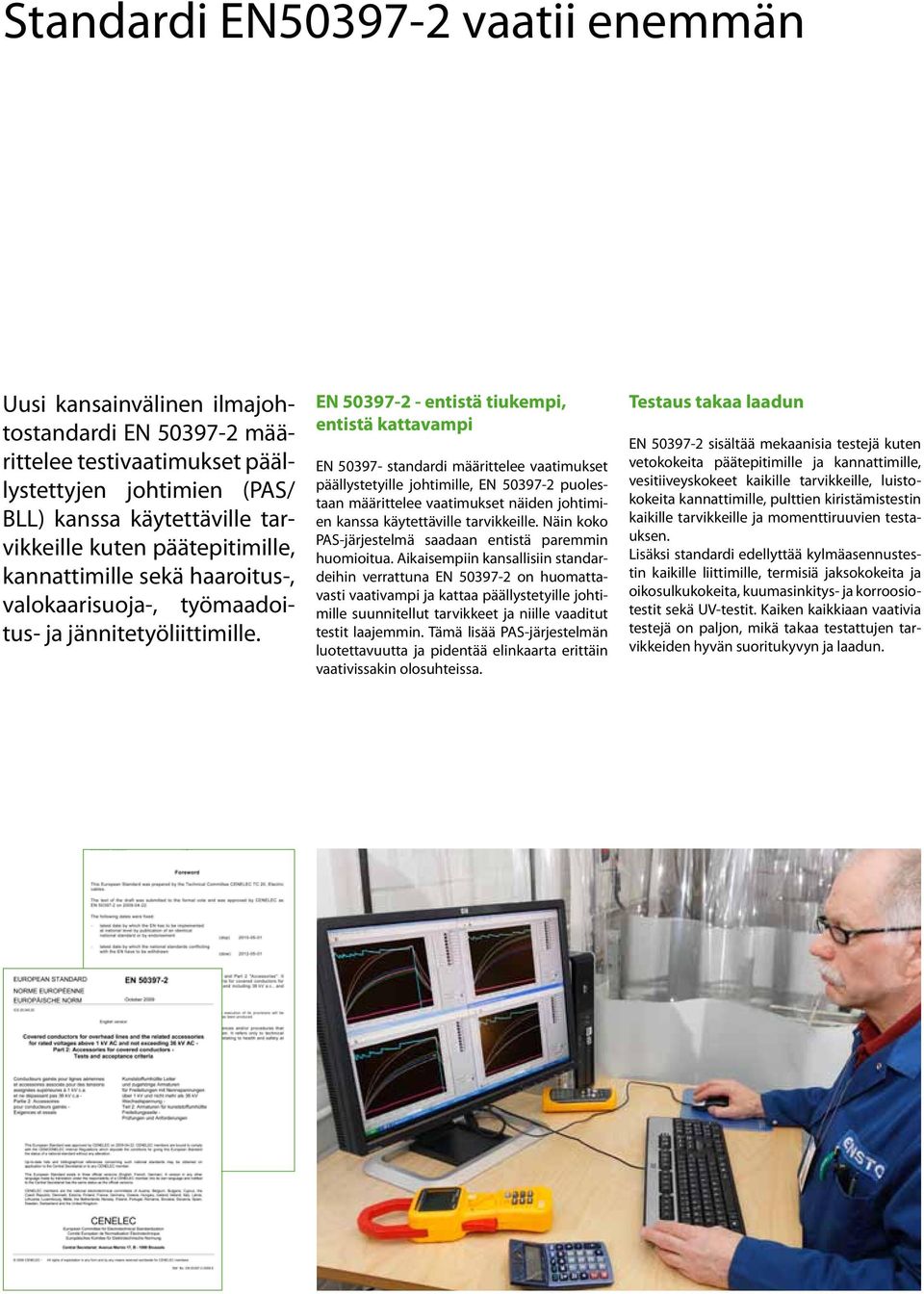

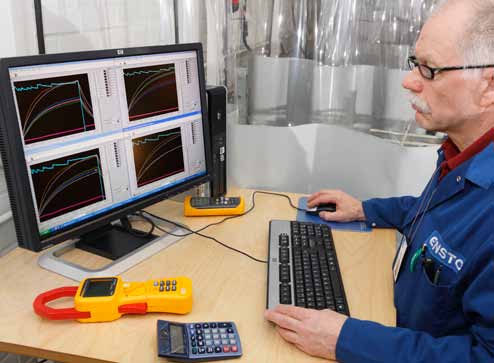

2 Standardi EN vaatii enemmän Uusi kansainvälinen ilmajohtostandardi EN määrittelee testivaatimukset päällystettyjen johtimien (PAS/ BLL) kanssa käytettäville tarvikkeille kuten päätepitimille, kannattimille sekä haaroitus-, valokaarisuoja-, työmaadoitus- ja jännitetyöliittimille. EN entistä tiukempi, entistä kattavampi EN standardi määrittelee vaatimukset päällystetyille johtimille, EN puolestaan määrittelee vaatimukset näiden johtimien kanssa käytettäville tarvikkeille. Näin koko PAS-järjestelmä saadaan entistä paremmin huomioitua. Aikaisempiin kansallisiin standardeihin verrattuna EN on huomattavasti vaativampi ja kattaa päällystetyille johtimille suunnitellut tarvikkeet ja niille vaaditut testit laajemmin. Tämä lisää PAS-järjestelmän luotettavuutta ja pidentää elinkaarta erittäin vaativissakin olosuhteissa. Testaus takaa laadun EN sisältää mekaanisia testejä kuten vetokokeita päätepitimille ja kannattimille, vesitiiveyskokeet kaikille tarvikkeille, luistokokeita kannattimille, pulttien kiristämistestin kaikille tarvikkeille ja momenttiruuvien testauksen. Lisäksi standardi edellyttää kylmäasennustestin kaikille liittimille, termisiä jaksokokeita ja oikosulkukokeita, kuumasinkitys- ja korroosiotestit sekä UV-testit. Kaiken kaikkiaan vaativia testejä on paljon, mikä takaa testattujen tarvikkeiden hyvän suoritukyvyn ja laadun.

3 Enston vesitiivis keskijänniteratkaisu Varmuutta sähkönjakeluun Uusi standardi edellytti Enstossakin lisäpanostusta tuotekehitykseen tuottaen entistä suorituskykyisemmän tuoteperheen. Ensto tarjoaa EN standardin mukaan testatut tuotteet päällystetyille keskijännitelinjoille. Uudet tuotteet lisäävät asennusten korroosionkestävyyttä ja pidentävät elinkaarta vaativissakin olosuhteissa. Enston tuotteet ovat vesitiiviitä ja standardin EN mukaan testattuja yhteistyössä SGS Fimkon kanssa. Luontoa suojeleva ratkaisu Eläimet aiheuttavat vuosittain monia sähkökatkoksia seikkailemalla muuntajien ja sähköjohtojen läheisyydessä. Eläimiä kohtaavia onnettomuuksia estämällä voidaan parantaa myös sähkönjakelun toimintaa. Enston eläinsuojilla vähennetään merkittävästi eläimille tapahtuneita turmia. Poistamalla eläinten aiheuttamat sähkökatkokset sähkönsiirto tehostuu ja korjauskustannukset pienentyvät. Enston vesitiivis tarvikevalikoima keskijännitteelle käsittää: päätepitimet kannattimet haaroitusliittimet valokaarisuojaliittimet työmaadoitus- ja jännitetyöliittimet

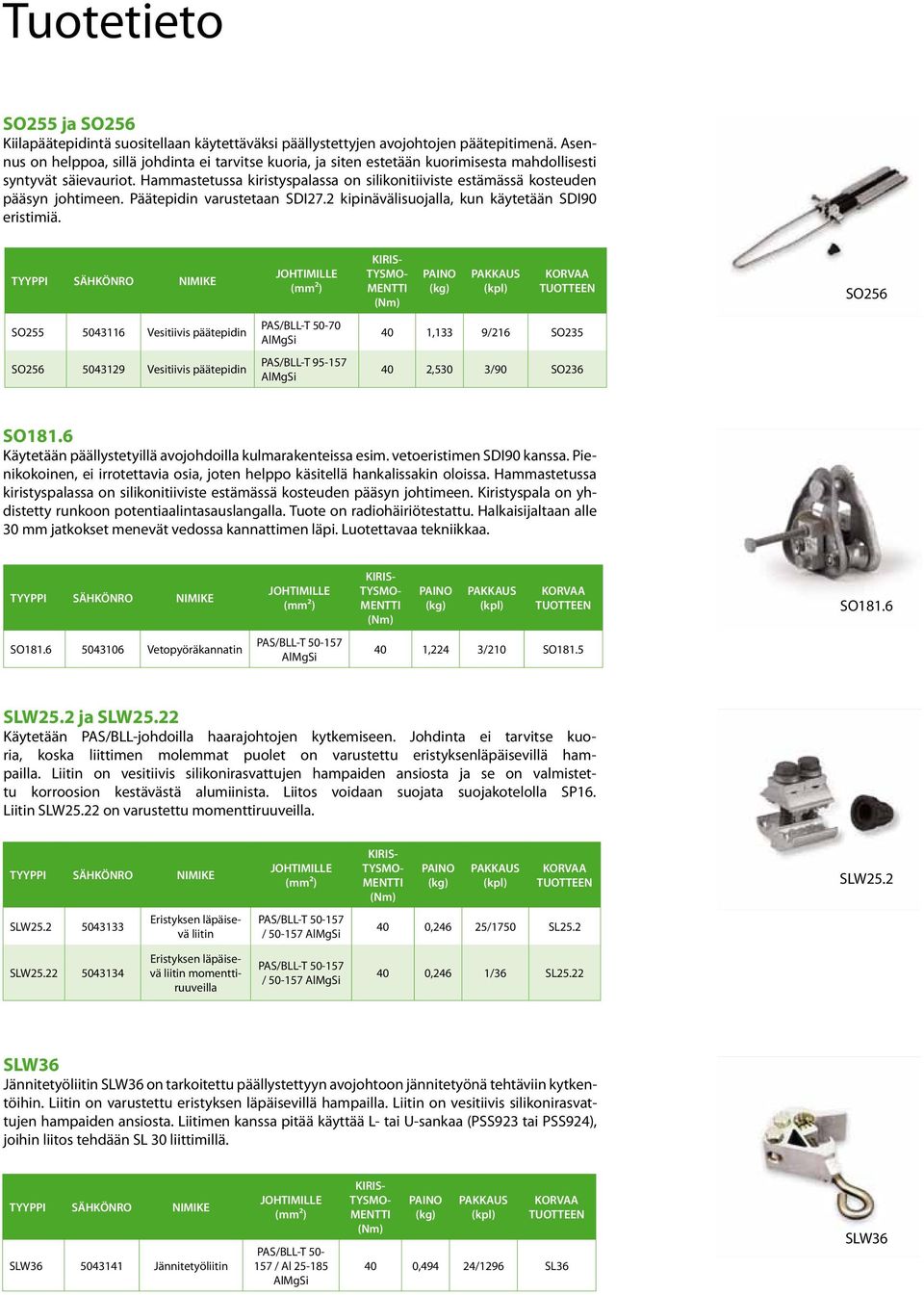

4 Tuotetieto SO255 ja SO256 Kiilapäätepidintä suositellaan käytettäväksi päällystettyjen avojohtojen päätepitimenä. Asennus on helppoa, sillä johdinta ei tarvitse kuoria, ja siten estetään kuorimisesta mahdollisesti syntyvät säievauriot. Hammastetussa kiristyspalassa on silikonitiiviste estämässä kosteuden pääsyn johtimeen. Päätepidin varustetaan SDI27.2 kipinävälisuojalla, kun käytetään SDI90 eristimiä. SO256 SO Vesitiivis päätepidin PAS/BLL-T ,133 9/216 SO235 SO Vesitiivis päätepidin PAS/BLL-T ,530 3/90 SO236 SO181.6 Käytetään päällystetyillä avojohdoilla kulmarakenteissa esim. vetoeristimen SDI90 kanssa. Pienikokoinen, ei irrotettavia osia, joten helppo käsitellä hankalissakin oloissa. Hammastetussa kiristyspalassa on silikonitiiviste estämässä kosteuden pääsyn johtimeen. Kiristyspala on yhdistetty runkoon potentiaalintasauslangalla. Tuote on radiohäiriötestattu. Halkaisijaltaan alle 30 mm jatkokset menevät vedossa kannattimen läpi. Luotettavaa tekniikkaa. SO181.6 SO Vetopyöräkannatin 40 1,224 3/210 SO181.5 SLW25.2 ja SLW25.22 Käytetään PAS/BLL-johdoilla haarajohtojen kytkemiseen. Johdinta ei tarvitse kuoria, koska liittimen molemmat puolet on varustettu eristyksenläpäisevillä hampailla. Liitin on vesitiivis silikonirasvattujen hampaiden ansiosta ja se on valmistettu korroosion kestävästä alumiinista. Liitos voidaan suojata suojakotelolla SP16. Liitin SLW25.22 on varustettu momenttiruuveilla. SLW25.2 SLW Eristyksen läpäisevä liitin / ,246 25/1750 SL25.2 SLW Eristyksen läpäisevä liitin momenttiruuveilla / ,246 1/36 SL25.22 SLW36 Jännitetyöliitin SLW36 on tarkoitettu päällystettyyn avojohtoon jännitetyönä tehtäviin kytkentöihin. Liitin on varustettu eristyksen läpäisevillä hampailla. Liitin on vesitiivis silikonirasvattujen hampaiden ansiosta. Liitimen kanssa pitää käyttää L- tai U-sankaa (PSS923 tai PSS924), joihin liitos tehdään SL 30 liittimillä. SLW Jännitetyöliitin PAS/BLL-T / Al ,494 24/1296 SL36 SLW36

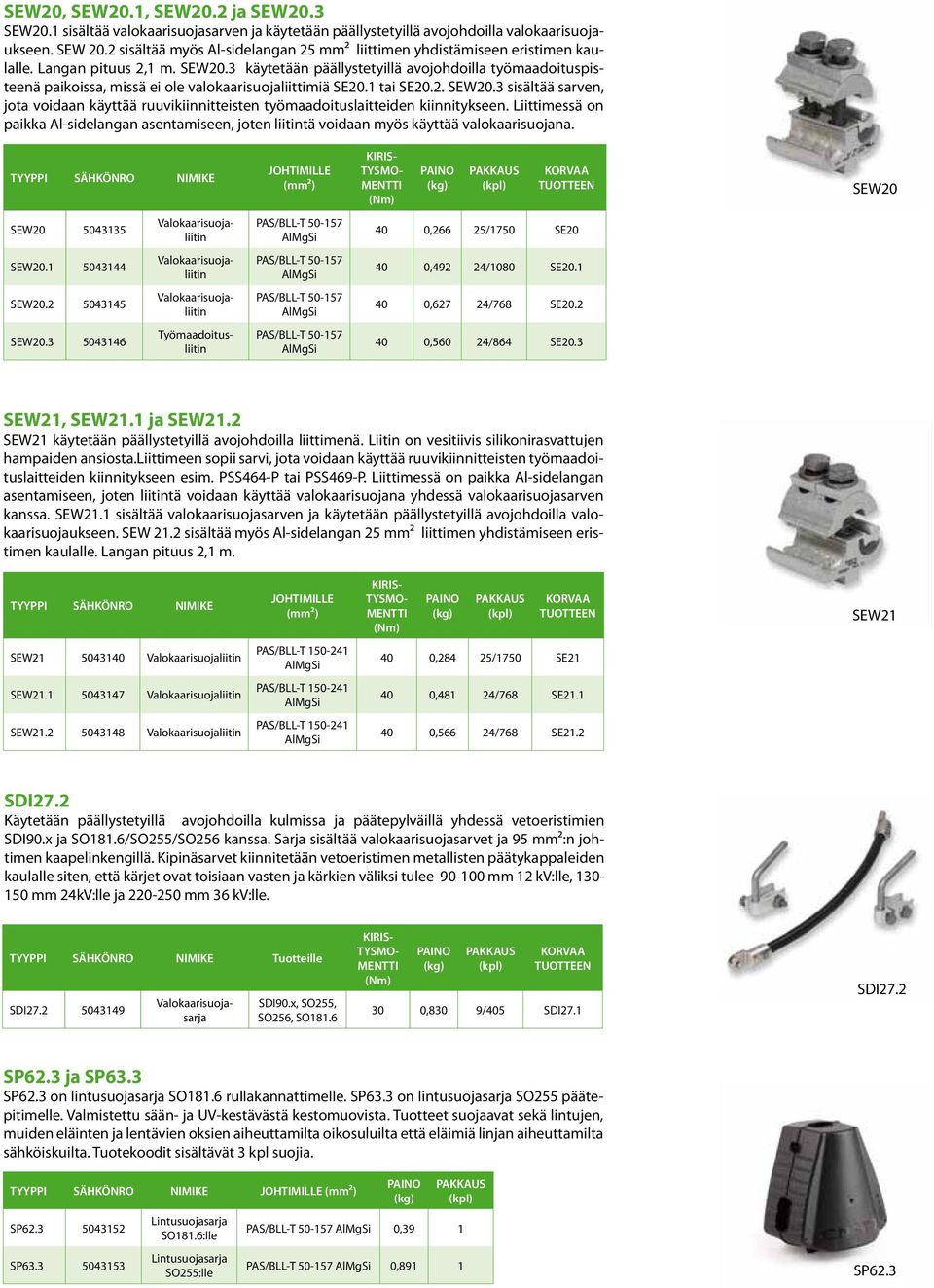

5 SEW20, SEW20.1, SEW20.2 ja SEW20.3 SEW20.1 sisältää valokaarisuojasarven ja käytetään päällystetyillä avojohdoilla valokaarisuojaukseen. SEW 20.2 sisältää myös Al-sidelangan 25 mm² liittimen yhdistämiseen eristimen kaulalle. Langan pituus 2,1 m. SEW20.3 käytetään päällystetyillä avojohdoilla työmaadoituspisteenä paikoissa, missä ei ole valokaarisuojaliittimiä SE20.1 tai SE20.2. SEW20.3 sisältää sarven, jota voidaan käyttää ruuvikiinnitteisten työmaadoituslaitteiden kiinnitykseen. Liittimessä on paikka Al-sidelangan asentamiseen, joten liitintä voidaan myös käyttää valokaarisuojana. SEW20 SEW Valokaarisuojaliitin 40 0,266 25/1750 SE20 SEW Valokaarisuojaliitin 40 0,492 24/1080 SE20.1 SEW Valokaarisuojaliitin 40 0,627 24/768 SE20.2 SEW Työmaadoitusliitin 40 0,560 24/864 SE20.3 SEW21, SEW21.1 ja SEW21.2 SEW21 käytetään päällystetyillä avojohdoilla liittimenä. Liitin on vesitiivis silikonirasvattujen hampaiden ansiosta.liittimeen sopii sarvi, jota voidaan käyttää ruuvikiinnitteisten työmaadoituslaitteiden kiinnitykseen esim. PSS464-P tai PSS469-P. Liittimessä on paikka Al-sidelangan asentamiseen, joten liitintä voidaan käyttää valokaarisuojana yhdessä valokaarisuojasarven kanssa. SEW21.1 sisältää valokaarisuojasarven ja käytetään päällystetyillä avojohdoilla valokaarisuojaukseen. SEW 21.2 sisältää myös Al-sidelangan 25 mm² liittimen yhdistämiseen eristimen kaulalle. Langan pituus 2,1 m. SEW21 SEW Valokaarisuojaliitin PAS/BLL-T ,284 25/1750 SE21 SEW Valokaarisuojaliitin PAS/BLL-T ,481 24/768 SE21.1 SEW Valokaarisuojaliitin PAS/BLL-T ,566 24/768 SE21.2 SDI27.2 Käytetään päällystetyillä avojohdoilla kulmissa ja päätepylväillä yhdessä vetoeristimien SDI90.x ja SO181.6/SO255/SO256 kanssa. Sarja sisältää valokaarisuojasarvet ja 95 mm²:n johtimen kaapelinkengillä. Kipinäsarvet kiinnitetään vetoeristimen metallisten päätykappaleiden kaulalle siten, että kärjet ovat toisiaan vasten ja kärkien väliksi tulee mm 12 kv:lle, mm 24kV:lle ja mm 36 kv:lle. Tuotteille SDI Valokaarisuojasarja SDI90.x, SO255, SO256, SO ,830 9/405 SDI27.1 SDI27.2 SP62.3 ja SP63.3 SP62.3 on lintusuojasarja SO181.6 rullakannattimelle. SP63.3 on lintusuojasarja SO255 päätepitimelle. Valmistettu sään- ja UV-kestävästä kestomuovista. Tuotteet suojaavat sekä lintujen, muiden eläinten ja lentävien oksien aiheuttamilta oikosuluilta että eläimiä linjan aiheuttamilta sähköiskuilta. Tuotekoodit sisältävät 3 kpl suojia. SP SP Lintusuojasarja SO181.6:lle Lintusuojasarja SO255:lle 0,39 1 0,891 1 SP62.3

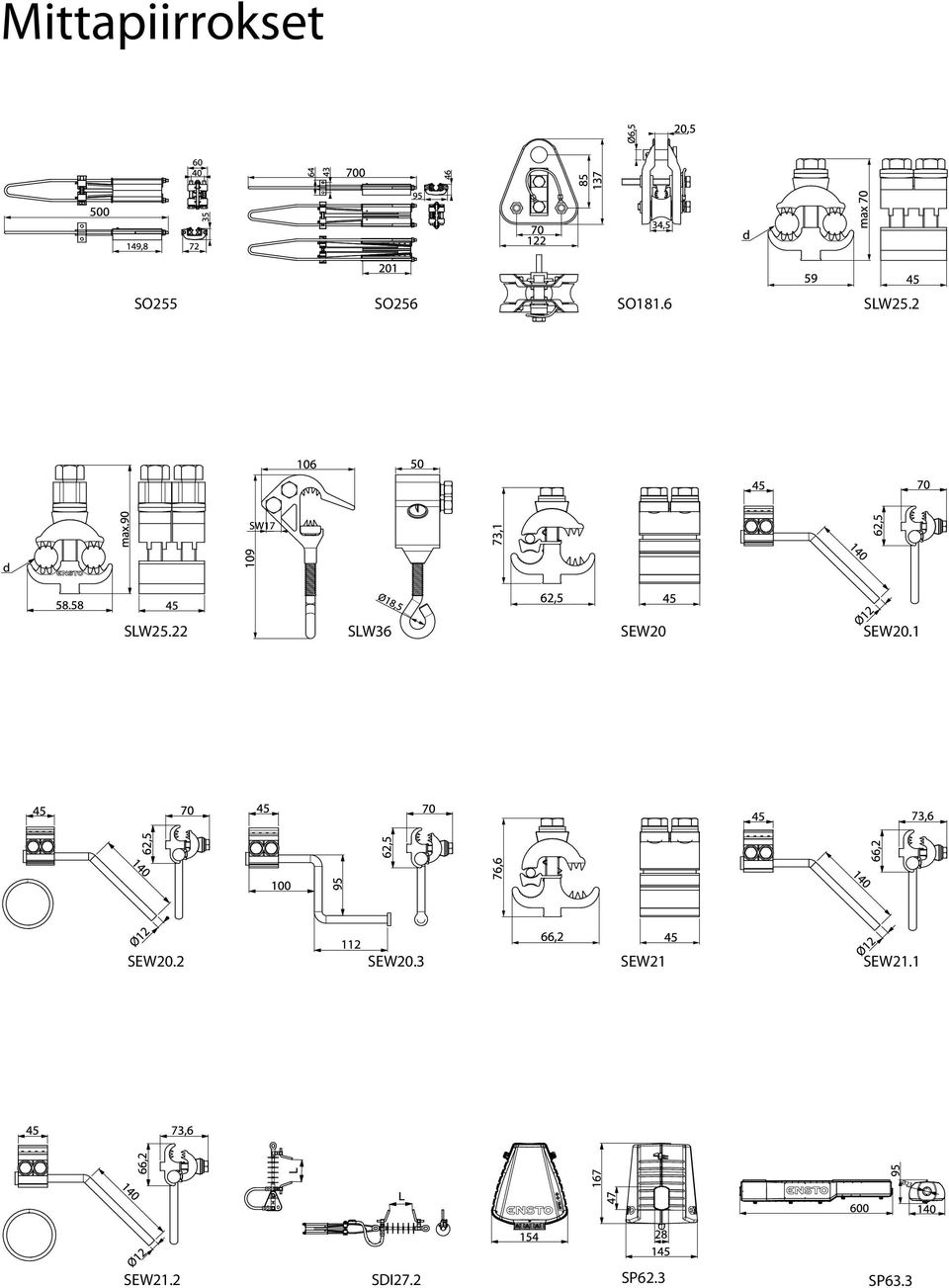

6

7 Ensto Finland Oy Ensio Miettisen katu 2, P.L Porvoo
