1 SF-1, SF-15, SF-, SF-3 Kourukuivatusta kuormitusluokille D4 - F9

2 Sisältö 4 ANRIN korkean kuormituksen järjestelmät Materiaali / Rakenne / Ominaisuudet 6 Käyttökohteet Kuormitusluokkien yleiskatsaus 8 SF-1 korkean kuormituksen kourut Tuotetiedot/lisäosat 1 SF-15 korkean kuormituksen kourut Tuotetiedot/lisäosat 1 SF- korkean kuormituksen kourut Tuotetiedot/lisäosat 14 SF-3 korkean kuormituksen kourut Tuotetiedot/lisäosat 16 Säiliöt ja säiliökokonaisuudet SF kouruille Järjestelmäkatsaus/tuotetiedot 18 Kansiritilät Ritilä design/kiinnitysjärjestelmä UNILINK liitos Liitosjärjestelmä/tiivistys teknologia 4 Kaltevuus tyypit Käänteinen kaltevuus, porrastettu kaltevuus ja vakio kaltevuus 6 Esimerkkiasennukset Kuormitusluokat D 4 / E 6 / F 9 Apron / lentokenttäkuivatus

3 ANRIN kuivatusjärjestelmä Tuote- ja logistiikka keskuksessamme Anröchtessa, North Rhine Westphaliassa, olemme kehittäneet ja tuottaneet pintavesikourujen edelläkävijän, joka on tehty hartsibetonista, ja kansiritilöitä joita löytyy kaikkiin fyysisiin ja taiteellisiin modernin salaojituksen tarpeisiin sitten Erittäin tehokkaan jakelumme ansiosta, voimme toimittaa mille tahansa rakennustyömaalle Saksassa alle 48 tunnissa, kuten moneen muuhun maahan vain parin päivän sisällä. Aina uudet, luovat ja patentoidut kouru ja ritiläjärjestelmät antavat vaativille rakennuspääliköille, arkkitehdeille, kauppiaille ja asiantuntijoille varman ja turvallisen tunteen, että he ovat tehneet oikean pitkäaikaisen ratkaisun. Miljoonat metrit asennettua kourua sekä DIN EN ISO 91:8 mukainen sertifiointi takaa perheyrityksemme korkean laadun. Annamme erityistä huomiota tekniselle ja asennuskohtaiselle konsultaatiolle, tavoitteena jatkuvan parhaan ratkaisun löytäminen yksittäiselle asennusprojektille. Ota yhteyttä ja laita osaamisemme koetukselle. 3

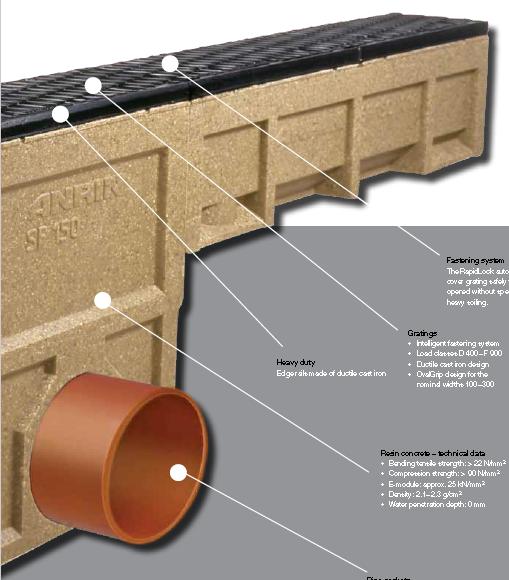

4 ANRIN korkean kuormituksen järjestelmät ANRIN korkean kuormituksen järjestelmät hartsibetonista Materiaali, joka koostuu luonnollisesti esiintyvästä mineraalikvartsista ja hartsista, tunnetaan sen rakenteellisista ja ympäristöeduista. Verrattuna tavallisiin, sementtirakenteisiin materiaaleihin, hartsibetoni antaa yksikkö painot jotka on paljon helpompi käsitellä. Käsittelemällä materiaalia rakennusmaalla, aikaa ja rahaa säästyy. UNILINK liitos Optimoitu UNILINK liitosjärjestelmä eliminoi perinteisen erilaistamisen kourun alku- ja loppupäässä. Elementit joilla on sama asennuskorkeus, voidaan liittää toisiinsa sattumanvaraisessa järjestyksessä. Symmetrisesti jaetut puoliliitokset mahdollistavat optimaalisen tiivistyksen liitoksille. Pystysuuntainen ponttaus tukee tehokasta asennusta: Prosessin aikana asennuksen kohdistus voidaan valita satunnaisesti! Muotoilun joustavuus ja asennusvaiheet johdattelevat uuteen dimensioon UNILINK liitoksilla! Upotukset 5cm elementissä T-liitoksille Kulmaliitoksille Ristiliitoksille 4

5 Yksittäisten komponenttien korkea laatu, sekä materiaalin suljettu matriisi, tekevät ANRIN hartsibetonista vesitiiviin ja korroosionkestävän, kuten myös kestävän muita aineita vastaan. Tuloksena pinnat voidaan suunnitella niin että ne määrätietoisesti valuttavat sadeveden pois, ja pohjavesi voidaan luotettavasti suojella ympäristösaasteilta. Pintavesijärjestelmämme (KE ja SF) ovat testatut ja sertifioidut DIN EN 1433 ja KIWA BRL 511 mukaan. Kiinnitysjärjestelmä RapidLock kiinnittää automaattisesti kansiritilän turvallisesti liikenteeltä ja voidaan avata ilman erikoistyökaluja, myös erittäin likaantuneena. Raskas kuormitus Reunakiskot tehty taotusta valuraudasta Ritilät Älykäs kiinnitysjärjestelmä Kuormitusluokat D 4 F 9 Taottu valurauta design OvalGrip design nimellisille leveyksille 1-3 Hartsibetoni - tekniset tiedot Taivutusvetolujuus: > N/mm² Puristuslujuus: > 9 N/mm² E-moduuli: n. 5 kn/mm² Tiheys:.1.3 g/cm³ Vedenläpäisysyvyys: mm Putkiliitokset sisältyvät elementtiin DA / OD 11 / 16 / 5

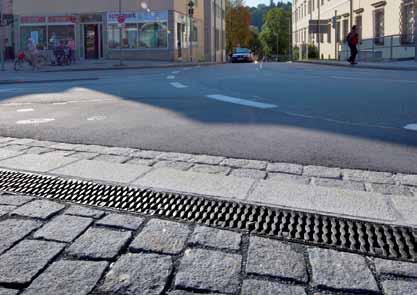

6 Käyttökohteet Kourukuivatusta kuormitusluokille D 4 - F 9 DIN 1958 / EN 1433 Viemäröintikourut ajoneuvo- ja kävelyalueille mukaan, nämä alueet ovat luokiteltu kuormitusluokkiin käytön mukaan. Tämän mukaisesti, kukin sopiva ANRIN vahvistettu reuna järjestelmä voidaan valita vastaavalla kansiritilällä. Seuraavat taulukot sisältävät listan tyypillisistä käyttöalueista ja kourujärjestelmistä joita voidaan käyttää. 1 Regensburg CC ajotie Passau kaupungin keskusta 3 Regensburg CC pysäköintialue 4 Ingolstadt armeijan harjoittelualue 5 Cineplex Passau 6 Passau hallinto 6

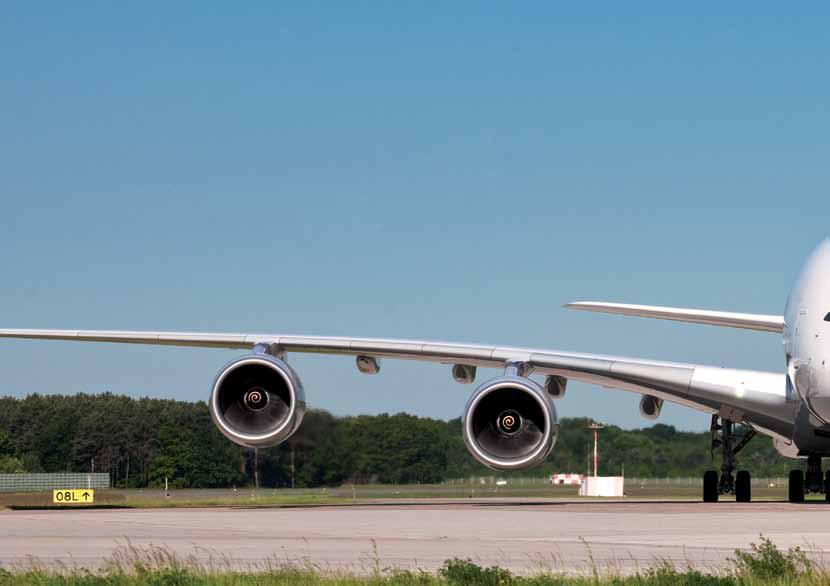

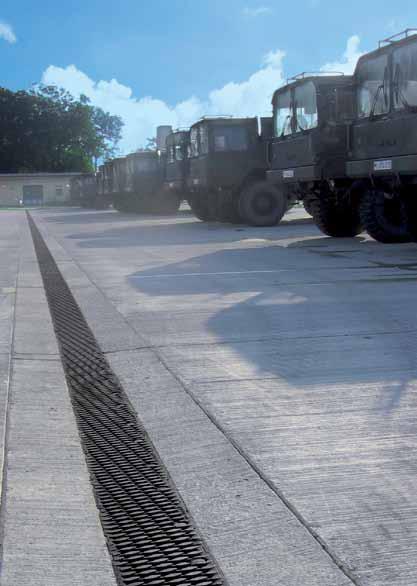

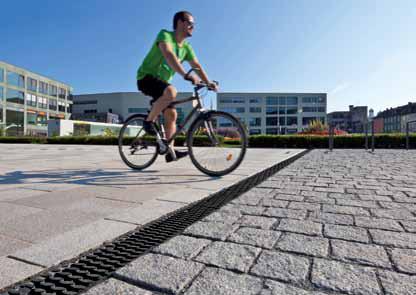

7 Kuormitusluokat 1 Käyttöalueet SF-1 SF-15 SF- SF-3 D 4 (testivoima 4 kn) Tiet Pysäköintialueet Kävelykadut E 6 (testivoima 6 kn) Liikennereitit teollisuusalueella Pinnat korkealla rengaskuormituksella Ei-julkiset liikennealueet F 9 (testivoima 9 kn) Lento toiminta-alueet kaupallisilla lentokentillä Erikoispinnat 1 DIN 1958 mukaan ei poikittais kuivatusta ruuhkaisille teille 7

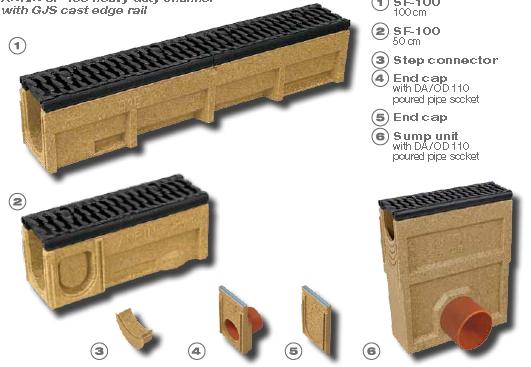

8 SF-1 heavy duty c hannels ANRIN SF-1 korkean kuormituksen kouru GJS valurauta reunalla S F-1 1 cm S F-1 5 cm Siirtymäkappale Päätyosa DA / OD 11 putkiliitoksella Päätyosa Säiliö DA / OD 11 putkiliitoksella h h

9 Tuotetiedot SF-1 Säiliö Materiaali Hartsibetoni Hartsibetoni Pituus 5 cm ja 1 cm 5 cm Leveys 16.4 cm 16.4 cm Korkeus cm 58. cm Reunatyyppi GJS valurauta reunakisko GJS valurauta reunakisko Nimellinen leveys 1 mm 1 mm Kansiritilät F 9* F 9* Kaltevuustyyppi Käänteinen kaltevuus.5 % Porrastettu kaltevuus Vakio kaltevuus Liitostyyppi UNILINK liitos UNILINK liitos Kiinnitys RapidLock kiinnitys RapidLock kiinnitys * ei poikittaiskuivatusta ruuhkaisille teille Kansiritilät Oval Grip uritettu valurautaritilä Kuormitusluokat Oval Grip SF-1 uritettu valurautaritilä D 4* / E 6* F 9* ANRIN SERVICE tarjoaa asiakaskohtaisia ratkaisuja ja mahdollisuuksia sopimus liiketoimintaan. Hyödyt luotettavasta yhteistyöstä teknisen toimistomme henkilökunnan kanssa ja saat hyvät yhteydet kenttähenkilökuntaan. ANRIN on sertifioitu DIN EN ISO 91:8 mukaan. ANRIN DIRECT CONTACT: +49 ()

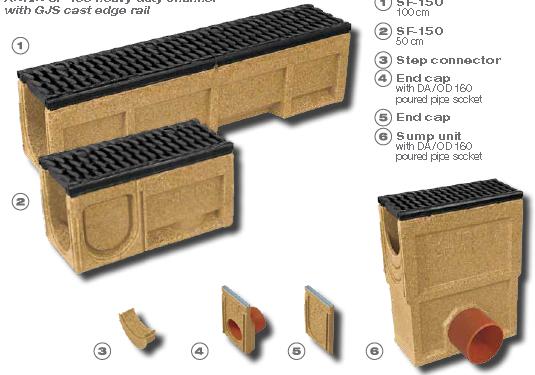

10 SF-15 korkean kuormituksen kourut ANRIN SF-15 korkean kuormituksen kouru GJS valurauta reunalla S F-15 1 cm S F-15 5 cm Siirtymäkappale Päätyosa DA / OD 16 putkiliitoksella Päätyosa Säiliö DA / OD 16 putkiliitoksella 14 1 h h

11 Tuotetiedot SF-15 Säiliö Materiaali Hartsibetoni Hartsibetoni Pituus 5 cm ja 1 cm 5 cm Leveys 1.4 cm 1.4 cm Korkeus. 3. cm 6. cm Reunatyyppi GJS valurauta reunakisko GJS valurauta reunakisko Nimellinen leveys 15 mm 15 mm Kansiritilät D 4* / E 6* ja F 9* D 4* / E 6* ja F 9* Kaltevuustyyppi Käänteinen kaltevuus.5 % Porrastettu kaltevuus Vakio kaltevuus Liitostyyppi UNILINK liitos UNILINK liitos Kiinnitys RapidLock kiinnitys RapidLock kiinnitys * ei poikittaiskuivatusta ruuhkaisille teille Kansiritilä Oval Grip uritettu valurauta ritilä Kuormitusluokat Oval Grip SF-15 uritettu valurauta ritilä D 4* / E 6* F 9* ANRIN SERVICE tarjoaa asiakaskohtaisia ratkaisuja ja mahdollisuuksia sopimus liiketoimintaan. Hyödyt luotettavasta yhteistyöstä teknisen toimistomme henkilökunnan kanssa ja saat hyvät yhteydet kenttähenkilökuntaan. ANRIN on sertifioitu DIN EN ISO 91:8 mukaan. ANRIN DIRECT CONTACT+49 ()

12 SF- korkean kuormituksen kourut ANRIN SF- korkean kuormituksen kouru GJS valurauta reunalla S F- 1 cm S F- 5 cm Päätyosa DA / OD 16 putkiliitoksella Päätyosa Säiliö DA / OD 16 putkiliitoksella 64 1 h h h

13 Tuotetiedot SF- Säiliö Materiaali Hartsibetoni Hartsibetoni Pituus 5 cm ja 1 cm 5 cm Leveys 6.4 cm 6.4 cm Korkeus cm 7. cm Reunatyyppi GJS valurauta reunakisko GJS valurauta reunakisko Nimellinen leveys mm mm Kansiritilät D 4*/ E 6*ja F 9* D 4*/ E 6*ja F 9* Kaltevuustyypit Käänteinen kaltevuus.5 % Porrastettu kaltevuus Vakio kaltevuus Liitostyyppi UNILINK liitos UNILINK liitos Kiinnitys RapidLock kiinnitys RapidLock kiinnitys * ei poikittaiskuivatusta ruuhkaisille teille Kansiritilä Oval Grip uritettu valurauta ritilä Kuormitusluokat Oval Grip SF- uritettu valurauta ritilä D 4* / E 6* F 9* ANRIN SERVICE tarjoaa asiakaskohtaisia ratkaisuja ja mahdollisuuksia sopimus liiketoimintaan. Hyödyt luotettavasta yhteistyöstä teknisen toimistomme henkilökunnan kanssa ja saat hyvät yhteydet kenttähenkilökuntaan. ANRIN on sertifioitu DIN EN ISO 91:8 mukaan. ANRIN DIRECT CONTACT: +49 ()

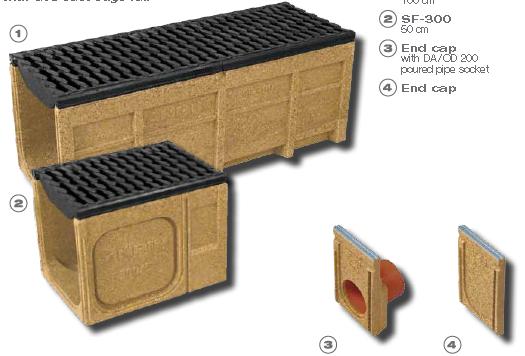

14 SF-3 korkean kuormituksen kourut ANRIN SF-3 korkean kuormituksen kouru GJS valurauta reunalla S F-3 1 cm S F-3 5 cm Päätyosa DA / OD putkiliitoksella Päätyosa

15 Tuotetiedot SF-3 Materiaali Hartsibetoni Pituus 5 cm ja 1 cm Leveys 36.4 cm Korkeus 39. cm Reunatyyppi GJS valurauta reuna Nimellinen leveys 3 mm Kansiritilät D 4* / E 6* ja F 9* Kaltevuustyyppi Vakio kaltevuus Liitostyyppi UNILINK liitos Kiinnitys RapidLock kiinnitys * ei poikittaiskuivatusta ruuhkaisille teille Kansiritilä Oval Grip uritettu valurauta ritilä Kuormitusluokat Oval Grip SF-3 uritettu valurauta ritilä D 4* / E 6* F 9*

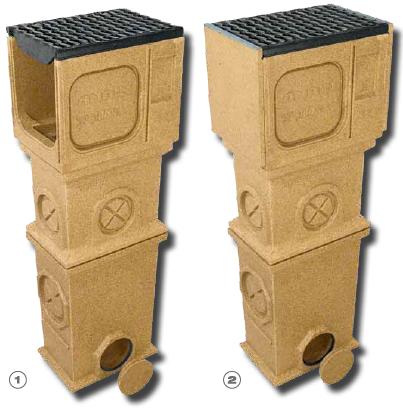

16 Säiliöt ja säiliökokonaisuudet SF-kouruille ANRIN Järjestelmäkatsaus säiliöt ja säiliökokonaisuudet SF-kouruille Säiliökokonaisuus Avoimella yläosalla Säilikokonaisuus Suljetulla yläosalla

17 Tuotetiedot SF-3 säiliö Materiaali Hartsibetoni Pituus 54. cm Leveys 36. cm Korkeus 17.5 cm, cm Reunatyyppi GJS valurauta reuna Nimellinen leveys 3 mm Kansiritilät D 4* / E 6* ja F 9* Liitostyyppi UNILINK liitos Kiinnitys RapidLock kiinnitys * ei poikittaiskuivatusta ruuhkaisille teille HUOMIO: "Säiliökokonaisuus" järjestelmä elementti ei ole tarkoitettu käytettäväksi paikoissa joissa varastoidaan, täytetään ja käsitellään vettä pilaavia aineita! Adapter c onnec tion Adapteri liitos eri muotoja SF-1 - SF-3 säiliökokonaisuus SF-15 - SF-3 säiliökokonaisuus SF- - SF-3 säiliökokonaisuus 17

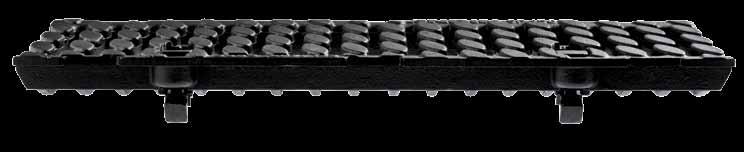

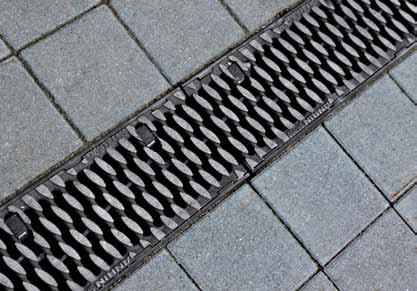

18 Kansiritilät ANRIN kansiritilät Reunakiskot ja kansiritilät ANRIN korkean kuormituksen kourujärjestelmässä ovat tehty pallografiittivaluraudasta. Kestääkseen liikennekuormitusta, ritilät ja reunakiskot ovat limittäin ja kiinnitetty RapidLockilla. Itselukittuva RapidLock kiinnitys toimii myös hyvin likaantuneena. Se lukitaan paikoilleen ja nostetaan pois ilman erikoistyökaluja. Yksinomainen OvalGrip design tekee ritilälle hienon pinnan ja antaa sille maksimaalisen tehon kertyneen sademäärän kuivatukseen. Tuotetiedot Tyyppi Oval Grip uritettu valurauta ritilä Materiaali EN-GJS valurauta Pituus 5 cm Sisääntulon poikkileikkaus49 cm /m, 68 cm /m, 916 cm /m, 1196 cm /m Kiinnitys RapidLock kiinnitys, itselukittuva Kuormitusluokat SF-1 SF-15 SF- SF-3 D 4*/ E 6* F 9* * ei poikittaiskuivatusta ruuhkaisille teille 18

19 Korkea vedenkeräys kapasiteetti isojen sisääntulo poikkileikausten vuoksi Kuormitusluokat D 4* / E 6* ja F 9* Optimaalinen vedenvirtauksen keskeytys poikittaisasetettujen askelkoristeiden vuoksi OvalGrip design nimellisille leveyksille 1-3 DIN EN 1563 mukaan pallografiittivalurauta design Älykäs kiinnitysjärjestelmä 19

20 Kansiritilät RapidLock kiinnitys Tämä patentoitu kiinnitysjärjestelmä on ANRIN:n kehittämä, joka yhdistää kaikki tärkeät ritilälukon toiminnat korkean kuormituksen mukauttamiseen tukevaan ja toiminnalliseen komponenttiin. Lisäksi, se asennetaan huomaamattomasti ja harmoonisesti valurautaritilän viehättävään pintaan.

21 Edut + Helppo asentaa ja lukita paikoilleen + Itselukittuva RapidLock lukitsee ritilän turvallisesti paikoilleen liikenteeltä + Parempi liikennekuormitukseen mukautuminen ritilän ja kourun limittymisen vuoksi + Luotettava toiminta myös hyvin likaantuneena + Lukitaan paikalleen ja nostetaan pois ilman erikoistyökaluja RapidLock auki RapidLock lukittu turvallisesti paikoilleen liikennealueella 1

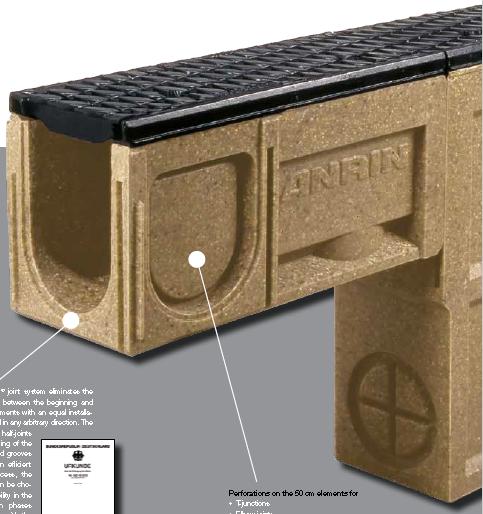

22 UNILINK liitos ANRIN UNILINK liitos Optimoitu UNILINK liitosjärjestelmä eliminoi perinteisen erilaistamisen kourun alku- ja loppupäässä. Elementit joilla on sama asennuskorkeus, voidaan liittää toisiinsa sattumanvaraisessa järjestyksessä. Symmetrisesti jaetut puoliliitokset mahdollistavat optimaalisen tiivistyksen liitoksille. Pystysuuntainen ponttaus tukee tehokasta asennusta: Prosessin aikana asennuksen kohdistus voidaan valita satunnaisesti! Muotoilun joustavuus ja asennusvaiheet johdattelevat uuteen dimensioon UNILINK liitoksilla!

23 ANRIN tiivistys teknologia Kouruliitosten tiukkuudella on tärkeä rooli käytännöllisyydessä. ANRIN liitostiivistesarjalla, (johon kuuluu tiiviste (polysulfiidiperusteinen kaksi-komponenttinen tiivistysaine), pohjustus, sekoitin, jossa spiraali ja käsipumppu pursotin), vesitiiviit kouruliitokset tehdään helposti, nopeasti ja turvallisesti. Nestetiivis 1 Asennusalueet SF-1 SF-15 SF- SF-3 Nestetiivis tiivistemassa ympäristöystävälliseen vedelle haitallisten nesteiden käsittelyyn. 1 DIBT on antanut yleisen tyyppi hyväksymisen käytölle huoltoasemien yhteyteen ja paikkoihin joissa varstoidaan, täytetään ja käsitellään vedelle haitallisia aineita, hyväksymisnumeron Z alla. Tämä täydennettiin 1 lisäämällä kiinteästi sidottu yhteys hartsibetonin ja putkimateriaalin välille. Kaikilla elementeillä joissa on putkiliitos, on valettu putkentynkä tarkoituksenmukaisella halkaisijalla SF-1 - SF-3 järjestelmissä. 3

24 Kaltevuustyypit Kaltevuustyypit Siirtymäkappale 5 1 ä kaltevuutta 1 cm kouru ilman käänteist 15 kselle 5 cm kouru rei'illä kulmaliito Päätyosa Päätyosa DA/OD 11 valetulla putkentyngällä 1 cm kouru DA/OD 11 R valetulla putkentyngällä Säiliö kaikille asennuskorkeuksille DA/OD 11 lä ja 16 valetulla putkentyngäl 1R Käänteinen kaltevuus SF-1 ja SF-15 5 cm kouru rei'illä kulmaliitokselle 5 15 Porrastettu kaltevuus SF-1 ja SF-15 Päätyosa Päätyosa DA/OD 16 valetulla putkentyngällä R 1 cm kouru DA/OD 16 valetulla putkentyngällä 1R ty Vakio kaltevuus yhdistet a ell ud vu lte ka käänteisellä SF- kappale Siirtymä 15 1 Päätyosa Päätyosa DA/OD 16 valetulla putkentyngällä ru DA/OD 16 1R 1 cm kou valetulla putkentyngällä i- ja alaosa Säiliökokonaisuuden ylä-, kesk sille euk kork nus asen ille kaik DA/OD 16 rei'illä Säiliökokonaisuuden keskiosa ja Säiliökokonaisuus DA/OD 16 ailla NBR renk 4 3

25 Tuotetiedot Materiaali Reunatyyppi Nimellinen leveys SF-1, 5 1 R Kaltevuustyyppi Liitostyyppi Kiinnitys Ritilä design tsiirtymäkappale 1 1 SF-, SF-3 UNILINK liitos RapidLock kiinnitys OvalGrip Asennussuuntaa voidaan muuttaa koska tahansa ilman adapteria 5 SF-15, Hartsibetoni GJS valurauta reuna 1 mm 15 mm mm 3 mm Käänteinen kaltevuus.5 % Porrastettu kaltevuus Vakio kaltevuus Säiliö yksikkö kaikille asennus ja 16 OD DA/ sille euk kork valetulla putkentyngällä R ttaa Asennussuuntaa voidaan muu ia pter ada n ilma nsa koska taha 1 5 Säiliö yksikkö kaikille asennus ja 16 OD DA/ korkeuksille valetulla putkentyngällä R 5

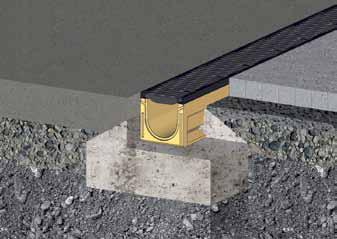

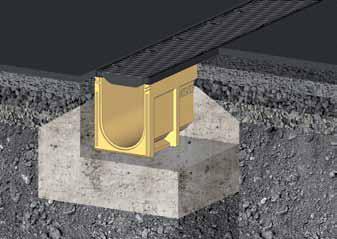

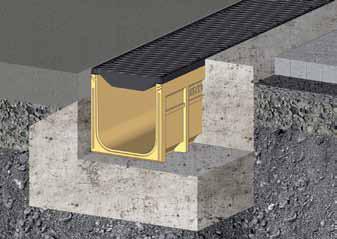

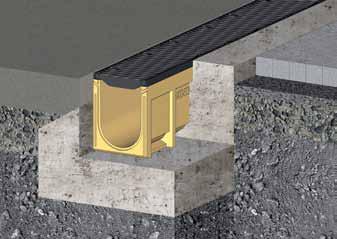

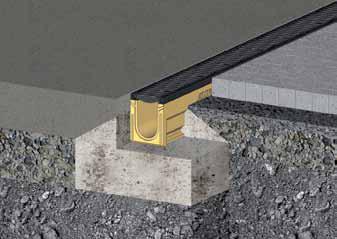

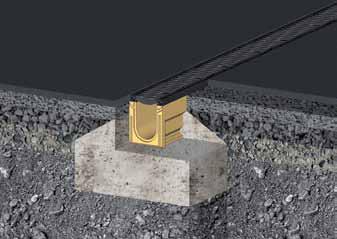

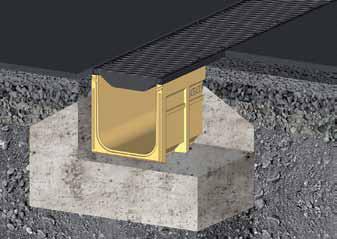

26 Esimerkkiasennukset ANRIN asennustiedot ANRIN kuivatusjärjestelmällä, kertyvät sadevedet pitäisi kuivattaa turvallisesti ja nopeasti. Lisäksi, rakenteellisilla elementeillä on tehtävänään mukauttaa dynaamiset kuormitukset, jotka johtuvat liikenteen vaatimuksista, ja levittää ne pohjustusalueelle. Seuraavat asennusohjeet ovat kaavamaisesti esitetty. Nämä tarjotaan esimerkkeinä ja ovat ei-sitovia. Tässä esitetty tieto on pohjustettu pitkäaikaiseen kokemukseemme kaivanto ja tienrakennukseen sekä uusimpaan teknologiaan. 1 Valubetoni Kantava kerros 3 Betoni suojaus kourun rungolle 4 Sorakerros (pakkaselta suojaava) 5 Esituotetut betonilaatat ja/tai kivijärjestelmät 6 Päällyskerros 7 Kulutuskerros 8 Sidoskerros 9 Bitumi pohjakerros SF-1 SF-15 A Tiebetoni ja/tai betonilaatat tai päällyskerros A Tiebetoni ja/tai betonilaatat tai päällyskerros B Asfalttivalu B Asfalttivalu A 1 A B B

27 Tästä huolimatta, suunnittelijoiden tulee aina tarkistaa tuotteet ja asennusohjeet varmistaakseen niiden sopivuuden. Esimerkkien yksityiskohdat ovat yksikertaistettuja suosituksia käytäntöön. Asennukset tulee luoda uudestaan projektimääritetyllä pohjalla. Erikoisalueiden olosuhteet tulee tarkastaa ja sopivat asennustyypit huomioida suunnitteluvaiheessa. Tärkeää: Lisää ritilät asennukseen. Voimassa olevia määräyksiä ja ohjeita nykyaikaisesta tekniikasta tulee noudattaa asennuksessa. Niitä ovat esimerkiksi: DIN EN 1433 Pintavesikourut liikennöidylle ja kävelyalueille DIN EN 1958 Pintavesikourut liikennöidylle ja kävelyalueille RStO Ohjeet standardisoidun liikennealueen päällysrakenteelle DIN EN 6-1 Betoni. Määrittely, suorituskyky, tuotanto ja vaatimustenmukaisuus,eritysesti huomattavaa: ZTV betoni StB 7 kantavaan kerrokseen hydraulisella sidosaineella ja betonitien kulutuskerrokset. (VOB) Part C DIN Asennustyö teillä DIN EN 145- Betoni, vahvistetut ja esijännitetyt betonirakenteet. Osa : Betoni - Määrittely, ominaisuudet, tuotanto ja vaatimustenmukaisuus; Asennusohjeet DIN EN 6-1 SF- SF-3 A Tiebetoni ja/tai betonilaatat tai päällyskerros A Tiebetoni ja/tai betonilaatat tai päällyskerros B Asfalttivalu B Asfalttivalu A 1 5 A B B
