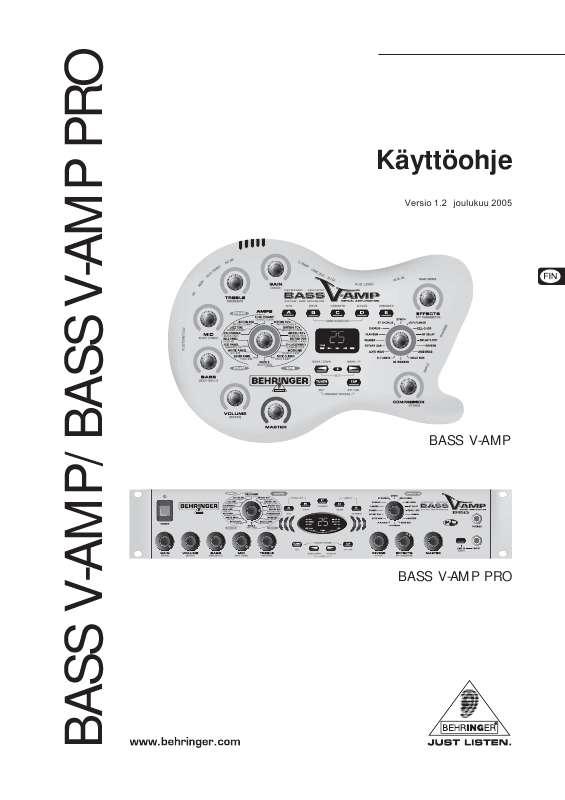

Käyttöoppaasi. BEHRINGER BASS V-AMP PRO

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä 3) Huomioi kaikki varoitukset. 4) Noudata kaikkia ohjeita. Puhdista ainoastaan kuivalla liinalla. 7) Älä peitä tuuletusaukkoja. Asenna valmistajan antamien ohjeiden mukaisesti. 8) Älä asenna lämpölähteiden, kuten lämpöpattereiden, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle. 9) Älä kierrä polarisoidun tai maadoitetun pistokkeen turvatoimintaa. Polarisoidussa pistokkeessa on kaksi kieltä, joista toinen on toista leveämpi. Maadoitetussa pistokkeessa on kaksi kieltä ja kolmas maadotusterä. Leveä kieli tai kolmas terä on tarkoitettu oman turvallisuutesi takaamiseksi. Mikäli mukana toimitettu pistoke ei sovi lähtöösi, kysy sähköalan ammattilaisen neuvoa vanhentuneen lähdön vaihtamiseksi uuteen. 10) Suojaa virtajohto sen päällä kävelyn tai puristuksen varalta erityisesti pistokkeiden ja jatkojohtojen kohdissa sekä siinä kohdassa, jossa ne lähtevät yksiköstä. Tämä symboli muistuttaa läsnäolollaan mukana seuraavissa liitteissä olevista tärkeistä käyttö- ja huolto-ohjeista. Lukekaa käyttöohjeet. 11) Käytä ainoastaan valmistajan mainitsemia kiinnityksiä/ lisälaitteita. 12) Käytä ainoastaan valmistajan mainitseman tai laitteen mukana myydyn cartin, seisontatuen, kolmijalan, kannattimen tai pöydän kanssa. Cartia käytettäessä tulee cart/laite-yhdistelmää siirrettäessä varoa kompastumasta itse laitteeseen, jotta mahdollisilta vahingoittumisilta vältyttäisiin. VAROITUS: Vähentääksenne tulipalon tai sähköiskun vaaraa ei laitetta saa altistaa sateelle tai kosteudelle. Laitetta ei saa altistaa roiskevedelle, eikä sen päälle saa asettaa mitään nesteellä täytettyjä esineitä, kuten maljakoita. Tämä symboli varoittaa läsnäolollaan aina kotelon sisältämien vaarallisten eristämättömien jännitteiden olemassaolosta jännitteiden, jotka saattavat riittää sähkösokin aikaan saamiseksi. Pidätämme oikeuden teknisiin ja ulkoasun muutoksiin. Kaikki tiedot vastaavat tilannetta painohetkellä. Tässä yhteydessä kuvatut tai mainitut muiden yritysten, instituutioiden tai julkaisujen nimet ja niiden logot ovat omistajiensa rekisteröityjä tavaramerkkejä. Niiden käyttö ei oikeuta mihinkään kyseistä tavaramerkkiä koskeviin vaatimuksiin tai ole merkki minkään yhteyden olemassaolosta tavaramerkin omistajan ja BEHRINGER -yhtiön välillä. BEHRINGER ei ota minkäänlaista vastuuta tämän käyttöohjeen sisältämien kuvausten, piirrosten ja tietojen oikeellisuudesta ja täydellisyydestä. Kuvien värit ja erittelyt voivat poiketa hieman tuotteesta. BEHRINGER -tuotteita on saatavilla vain valtuutetuilta kauppiailta. Tavarantoimittajat ja kauppiaat eivät ole BEHRINGERin prokuristeja eikä heillä ole minkäänlaista valtaa oikeudellisesti sitoa BEHRINGERiä tekemiinsä kauppoihin. Tämä kirja on suojattu tekijänoikeuksin. Sen jäljentäminen tai uudelleenpainanta, otteet mukaan lukien, samoin kuin kuvien kopiointi muunneltunakin on sallittua ainoastaan BEHRINGER Spezielle Studiotechnik GmbH:n kirjallisella suostumuksella. BEHRINGER on rekisteröity tavaramerkki. KAIKKI OIKEUDET PIDÄTETÄÄN BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Saksa. Puh , Faksi ) Irrota laite sähköverkosta ukkosmyrskyjen aikana ja laitteen ollessa pidempään käyttämättä. 14) Anna kaikki huolto valtuutettujen huollon ammattilaisten tehtäväksi. Huoltoa tarvitaan, kun laite on jotenkin vaurioitunut, esim. kun virtajohto tai pistoke on vaurioitunut, laitteen sisälle on päässyt nestettä tai jotakin muuta, yksikkö on altistunut sateelle tai kosteudelle, se ei toimi tavanomaisesti tai on päässyt putoamaan. 15) HUOMIO - Nämä huolto-ohjeet on tarkoitettu ainoastaan pätevän huoltohenkilökunnan käyttöön. Vähentääksesi sähköiskun vaaraa ei sinun tulisi suorittaa mitään muita kuin käyttöohjeessa olevia huoltotoimia, ellei sinulla ole näihin pätevyyttä. 2 BASS V-AMP/BASS V-AMP PRO 1. JOHDATUS Sydämellinen onnittelumme! BASS V-AMP/BASS V-AMP PRO:ssa teillä on moderni virtuaalinen bassovahvistin, joka asettaa uudet puitteet basso- Preamppien maailmaan. Kehityksessä päälimmäisenä päämääränä oli luoda klassisen bassovahvistimen autenttinen soundi "Physical Modeling":in avulla ja yhdistää tämä uusimpiin DSP-tehosteisiin. V-AMP:imme valtavan menestyksen ja sitä seuranneen V-AMP 2:n jälkeisen jatkon jälkeen voivat vihdoinkin myös basistit hyötyä tästä ainutlaatuisesta soinnin monipuolisuudesta BASS BASS V-AMP/BASS V-AMP PRO:n avulla. Olemme kuitenkin menneet vielä askeleen pidemmälle ja olemme liittäneet konseptiin mukaan myös keyboardistit ja kitaristit, joiden heikkoutena on akustinen kitara. Niille, jotka ovat jo työskennelleet V-AMP:in tai V-AMP2:n parissa, on BASS V-AMP/ BASS V-AMP PRO uusien tehosteiden ja parannetun signaalivirtansa ansiosta rikastus. Sanoista tekoihin: mikään ei vakuuta teitä enempää kuin se, mitä kuulette ja tunnette kokeillessanne BASS V-AMP/ BASS V-AMP PRO:tanne ensimmäisen kerran. Silloin koette uusimman sukupolven virtuaalisen bassovahvistimen kiehtovine ominaisuuksineen: Enemmän soundeja, enemmän tehosteita ja joustavat lähtöroutingit basisteille Multitehosteita, Amp- ja kovaäänissimulaatioita myös keyboardisteille Erinomaiset Clean-, High Gain akustiikkasimulaatioita sähkökitaralle soundit ja jopa Online-rekisteröinti Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian sen ostamisen jälkeen Internet-osoitteessa (tai ja lue takuuehdot huolellisesti. BEHRINGER myöntää laitteelle vuoden* takuun ostopäivästä lukien. Tarvittaessa voit hakea takuuehdot suomeksi websivuiltamme osoitteesta tai pyytää puhelimitse numerosta Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaamaan sen mahdollisimman nopeasti.

3 Ota yhteys laitteen myyneeseen liikkeeseen. Jos liike sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen. BEHRINGERin sivukonttorit ja niiden yhteystiedot on lueteltu laitteen alkuperäispakkauksessa (Global Contact Information/European Contact Information). Jos pakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän maahantuojan puoleen. Yhteystiedot löydät Support-sivuilta Internet-osoitteesta Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä. Kiitos yhteistyöstäsi! *EU:n jäsenvaltioiden asiakkaille saattaa päteä hieman erinlaiset takuuehdot. Tarkempia tietoja EU:n alueella asuville asiakkaille antaa BEHRINGER Support Saksa. 2. KÄYTTÖELEMENTIT Käyttöelementtien kuvan löydätte tämän ohjeiston erillisestä liitteestä. Kulloisenkin käyttöelementin numerointi on kummassakin laitteessa sama. Varusteluerot on osoitettu lisäyksellä "vain BASS V- AMP" tai "vain BASS V-AMP PRO". Molempien laitteiden liitännöille olemme omistaneet erillisen kappaleen. Sound Enhancer akustisten kitaroiden adapterijärjestelmille Kompromissiton Loop/Sampler-toiminto, ultra-paksu analoginen basso Synth ja parhaat vääristyspedaalisimulaatiot 1.1 Ennen kuin aloitatte BASS V-AMP/BASS V-AMP PRO on tehtaalla pakattu huolellisesti turvallisen kuljetuksen takaamiseksi. Mikäli pakkauslaatikossa näkyy tästä huolimatta vaurioita, tarkastakaa laite heti ulkoisten vahinkojen osalta. ÄLKÄÄ lähettäkö laitetta mahdollisessa vauriotapauksessa takaisin meille, vaan ilmoittakaa asiasta ehdottomasti ensin laitteen myyjälle ja kuljetusyritykselle, sillä muutoin kaikki vahingonkorvausvaateet saattavat raueta. Huolehtikaa riittävästä ilmansaannista älkääkä sijoittako BASS V-AMP/BASS V-AMP PRO:ta lämmityslaitteiden läheisyyteen, jotta laitteen ylikuumenemiselta vältyttäisiin. Ennen BASS V-AMP PRO:n liittämistä sähköverkkoon tarkastakaa huolellisesti, että laitteenne on säädetty oikealle sähköjännitteelle! BASS V-AMP:in verkkoliitäntä suoritetaan mukana toimitetun verkkolaitteen kautta. Se on edellytettyjen turvallisuusmääräysten mukainen. Kun BASS V-AMP liitetään verkkolaitteella virtapiiriin, on laite automaattisesti päällekytkettynä. Huomioikaa, että kaikkien laitteiden tulee ehdottomasti olla maadotettuja. Oman turvallisuutenne vuoksi ei laitteiden tai verkkokaapelin maadoitusta saa missään tapauksessa poistaa tai tehdä tehottomaksi. MIDIliitännät (IN/OUT/THRU) suoritetaan vakio DINpistokeliittimillä. Tiedonsiirto tapahtuu potentiaalittomasti optoeristimen kautta. Lisätietoja löydätte kappaleesta 8 "ASENNUS" Yläpinta/etupuoli POWER kytkimellä otatte BASS V-AMP PROn käyttöön. POWER-kytkin tulee olla asennossa "Off" (painamatta), kun laitetta liitetään verkkovirtaan. Huomatkaa, ettei POWER-kytkin (vain BASS V-AMP PRO) poiskytkettäessä irrota laitetta täysin verkkovirrasta. Jos laite on pidempään käyttämättä, irrottakaa verkkopistoke. GAIN-säätimellä määrätään vahvistinsimulaation ohjaus tai kylläisyys. VOLUME-säädin äänenvoimakkuutta. kontrolloi valitun Presetin EQ-sektion BASS-säädin mahdollistaa bassotaajuuksien korottamisen tai madaltamisen. TAP-näppäimen ollessa alaspainettuna, tulee BASS-säätimestä DEEP-säädin, joka vaikuttaa soundiin matalabasso-osuuksilla. MID-säätimen avulla voitte korottaa tai madaltaa keskitaajuuksia. MID-SHIFT/SHAPE: Mikäli AMPS-säätimellä on valittu vahvistinsimulaatio, voidaan MID-säätimellä virittää keskitaajuuksia (SHIFT) TAP-näppäimen ollessa alaspainettuna. Vahvistinsimulaatioissa, joissa ei tällaista toimintoa alunperin ole, aktivoidaan tämän sijaan BEHRINGER SHAPE-suodatin. TREBLE-säädin kontrolloi aktivoidun Presetin ylintä taajuusaluetta. TAP-näppäimen ollessa alaspainettuna tulee TREBLE-säätimestä PRESENCE-säädin. Tämä mahdollistaa kulloinkin aktiiviseen Amp-malliin viritetyn suodattimen korottamisen/madaltamisen 2. KÄYTTÖELEMENTIT 3 BASS V-AMP/BASS V-AMP PRO ylemmällä taajuusalueella, mikä putkivahvistimen taajuusriippuvaista kytkentää. Huomatkaa myös kohdassa erikoistoiminnot! simuloi takaisinherkkyyttä ja TAP + EFFECT. Sillä sen taajuusaluetta (katso myös kappale 5.3). Sulkekaa Preset-editointi painamalla TUNER/EXIT:iä (EDIT MODE-LED sammuu). DIGITAL OUT: BASS V-AMP PRO:ssa voidaan digitaalilähtö konfiguroida painamalla näppäimiä A ja B samanaikaisesti. Näytössä näytet&auunnus laitteen kotelossa: harmaa) pitäkää TAP-näppäintä alaspainettuna ja tehkää vasta sitten AMPS-säätimellä valintanne. LED "17-32" DISPLAYn vasemmassa alakulmassa osoittaa, että yksi vahvistinsimulaatioista on valittu. Lisäksi teillä on mahdollisuus aktivoida PREAMP BYPASS näppäinyhdistelmän TUNER ja TAP avulla. Mikäli PREAMP BYPASS on valittu, ei AMPS-säätimessä pala yksikään LED. Valitkaa PREAMP BYPASSin sammuttamiseksi jokin muu haluamanne Amp-malli, tai painakaa molempia näppäimiä uudelleen. Näillä viidellä näppäimellä suoritetaan Presetvalinta yhden Bankin sisällä. EDIT-tilassa (aktivoidaan painamalla samanaikaisesti kohdassa kuvattuja nuolinäppäimiä) vastaa näppäimen toiminto välittömästi sen yläpuolelle painettua merkintää: A: Aktivoi MIDI-toiminnon. Nuolinäppäinten avulla voidaan nyt säätää se MIDI-kanava, jolle lähetetään ja jolta vastaanotetaan (1-16). Kun olette valinneet EDIT-tilassa A-näppäimen kautta MIDItoiminnon ja painatte sitten TAP-näppäintä, käännetään MIDI Outholkki MIDI Thru:lle. Tässä säädössä ei laitteenne lähetä omia MIDI-tietoja vaan välittää yksinomaan MIDI In:ssä vastaanotetut tiedot eteenpäin. B: Kytkee DRIVE-toiminnon päälle tai pois päältä. DRIVE, toiminnon ollessa päällekytkettynä on säätimillä ja seuraavat toiminnot: - GAIN:lla ohjataan vääristysastetta ("DRIVE").

4 - VOLUME-säätimellä voidaan suorittaa ylimääräinen äänenvoimakkuuden korjaus ("BOOST"). - Käyttäkää MID-säädintä kuten vääristyspedaalin sointisäädintäl ("TONE"). Näiden asetusten Groundefektilaitteita. avulla simuloidaan simuloidun tunnettuja DRIVE-toiminnon ollessa aktivoituna voidaan EFFECTS MIX-säädintä kääntämällä säätää myös Wah Wah:ta. EFFECTS MIX-säädintä ympäröivät LEDit näyttävät silloin pedaalin asentoa. Mikäli yksikään LED ei pala, ei Wah Wah ole aktiivinen. Kun Auto Wah/P-Funk'n on aktivoituna ei Wah Wah ole käytettävissä. C: Tämän näppäimen kautta aktivoidaan CABINETS-tila. Nuolinäppäimillä valitaan kovaäänistyyppi tai useampien kovaäänisten yhdistelmä. Voitte myös kytkeä kovaäänissimulaation kokonaan pois päältä ("-"). Lähempiä tietoja kappaleessa 5.2. D: Valitsee X-OVER-toiminnon. Nuolinäppäimillä voidaan määrätä tehostetaajuudenjakosuodattimen ylipäästön ja alipäästön väliset vastaanottotaajuudet 50 vaiheessa (katso myös kappale 6.1). E: Tässä aktivoidaan DENOISER-toiminto. Nuolinäppäimiä painamalla muutetaan ekspanderin käyttökynnystä. EFFECTSsäätimellä säädetään kohinanvähennysjärjestelmän 4 2. KÄYTTÖELEMENTIT BASS V-AMP/BASS V-AMP PRO BASS V-AMP PRO:ssa DISPLAY näyttää tämän lisäksi selvityksen digitaalimuodosta ja niistä Sample-taajuuksista, joita laite lähettää sekä signalisoi, että BASS V-AMP PROn tulisi synkronisoida itsensä ulkoiselle Wordclock-signaalille. Oheiset signaalit näytetään vihreällä SIGNAL-LEDillä; yliohjautuvat signaalit punaisen CLIP-LEDin avulla. Tunnuksella INPUT merkitty holkki on BASS V- AMP/BASS V-AMP PRO:n 6,3 mm:n jakkitulo, johon voitte liittää sähköbasson, akustisen kitaran, keyboardin jne. Käyttäkää tähän tavallista 6,3 mm:n monojakkikaapelia. LINE IN-kytkin määrää, mitä signaalilähdettä BASS V-AMP PRO työstää. Painamattomassa asennossa se on korkeaohmiseen INPUTholkkiin kytketty signaali (esim. sähköbassonne). Jos kytkin on kuitenkin painettuna, kulkeutuu PRE DSP INSERT:iin (LINE IN, ) liitetty Linesignaali prosessoriin (erityisesti järkevää keyboardeille). PHONES-holkin kautta voitte kuunnella BASS V-AMP/BASS V-AMP PRO:n audiosignaalia tavallisilla stereokuulokkeilla. BASS V-AMP/BASS V-AMP PRO aktivoi kuulokkeita kytkettäessä automaattisesti Studiotila 1:n (S1). Jos ette käytettävässä säädössä ole valinneet mitään kovaäänistyyppiä ja kytkette kuulokkeet, valitsee BASS V-AMP/BASS V-AMP PRO automaattisesti kovaäänissimulaation. Tämä parantaa subjektiivista kuulovaikutelmaa kuulokkeita käytettäessä. Mikä simulaatio milläkin vahvistimella valitaan löytyy taulukosta 5.1. Voitte kuitenkin tietoisesti kytkeä simulaation pois päältä kuulokkeiden ollessa kytkettynä valitsemalla CABINETS-tilassa arvon "-". Samoin on myös mahdollista valita lähtökonfiguraatio liitettyjen kuulokkeiden aikana vapaasti tarkastaaksenne esimerkiksi eri moodien vaikutusta. Kuva 2.1: BASS V- AMP PRO:n Display Taulukko 2.1: Lähtöformaatti ja LED-järjestys Displayssä (vain BASS V-AMP PRO) EFFECTS-säädin mahdollistaa tehoste-presetin tai tehosteiden yhdistelmän valinnan. Myös tämän jatkuvakääntösäätimen ympärillä on 16 LEDin rengas. Jokaiselle tehosteelle on oma LEDinsä. COMPRESSOR-säätimen avulla voitte komprimoida tai limitoida kokonaissoundianne. Kun COMPRESSOR-säädin käännetään niin pitkälle vasemmalle, ettei yksikään LED pala, ei signaalin dynamiikkaa muuteta. BASS V-AMP/BASS V-AMP PRO:n kompressorilla voidaan suorittaa kaksi olennaista toimintoa: COMPRESSOR-säädintä kääntämällä asetatte kompressioasteen ("Sensitivity"). Mitä pidemmälle käännetään, sitä vahvempi kompressio. Mikäli oikealle kääntämisen jälkeen viimeinen LED palaa, toimii tehoste Limiterinä. Kun COMPRESSOR-säädintä käännetään ja TAP-näppäintä pidetään painettuna, määritetään, kuinka nopeasti kompressori reagoi hyötysignaaliin ("Attack"). Tarkempia tietoja kompressorin työskentelytavoista saatte kappaleesta 5.3 Mikäli EFFECTS-säätimellä on valittu tehoste, voidaan sen osuutta kokonaissoundissa säätää tällä EFFECTS MIX-säätimellä. Jos säädintä käännetään niin pitkälle vasemmalle, ettei yksikään LED pala, ei sekaan miksata mitään tehostetta. Tätä nimitetään myös tehosteohitukseksi. Tämä kytkee globaalisti kaikki tehosteet mykiksi. Kun TAP-näppäin on painetussa tilassa, voidaan EFFECTSsäätimellä säätää toista tehosteparametriä (katso taulukko 6.1). MASTER-säätimellä määrätään BASS V-AMP/ BASS V-AMP PRO:n kokonaisäänenvoimakkuus. Tämä on BASS V-AMP:in AUX LEVEL-säätimen lisäksi ainoa BASS V-AMP/BASS V-AMP PRO:n ei ohjelmoitavissa oleva säädin. Kaikki muut säätimet ovat jatkuvakääntösäätimiä, joiden asento voidaan tallentaa Presettiin. Säätimien VOLUME, BASS, MID, TREBLE, GAIN, EFFECTS MIX ja COMPRESSOR LED-renkaissa on jokaisessa 9 LEDiä. Kussakin renkaassa palaa joko yksi yksittäinen LED tai kaksi vierekkäistä LEDiä. Näin silloin, kun säädin on väliasennossa. Näin voidaan näyttää yhteensä 17 asentoa. 2.2 BASS V-AMP PRO:n taustapuoli BASS V-AMP PRO:ssa on sarjalimitystie, jolle voitte limittää ulkoiset tehosteet. Tätä varten kytketään SEND/LINE OUTholkki tehostelaitteenne tuloon. SEND/LINE OUT-lähtöön tehdään väliotto suoraan ennen digitaalista signaaliprosessoria (PRE DSP). Näin tämä holkki soveltuu myös "kuivan" suorasignaalin (siis ilman tehosteosuutta) vastaanottoon.

5 Yhdistäkää RETURN/LINE IN-holkki ulkoisen tehoste- tai tallennuslaitteen lähtöön. Huolehtikaa siitä, että tehostelaite ei sarjalimitystietä käytettäessä saa olla säädettynä 100% tehostesignaalille, koska muutoin suorasignaali puuttuu. Painamalla LINE IN-näppäintä 18 kulkeutuu RETURN/ LINE IN:iin liitetty signaali BASS V-AMP PROlle. Tämä toiminto osoittautuu hyödylliseksi esim. "kuivana" vastaanotettua kitarasignaalia BASS V-AMP PRO:n kautta kuunneltaessa ja sen varustamiseksi tehosteilla vasta sen jälkeen. ANALOG LINE OUTPUTeissa voidaan BASS V-AMP PRO:n stereosignaaliin tehdä väliotto ilman analogista Speakersimulaatiota. Näin liitätte Live-käytössä esim. ulkoisen lavavahvistimen. POST DSP INSERT RETURN (IN)-stereojakkipari liitetään ulkoisen stereotehostelaitteenne lähtöihin. Se toimii siis POST DSP SEND (OUT)-lähtöihin vapautetun signaalin palautusmekanismina. GROUND LIFT-kytkimen kautta voidaan maadoitusliitos DI OUT-lähtöihin keskeyttää. Näin voidaan hurinaäänet tai maadoitussilmukat ehkäistä. Painetussa asennossa (LIFT) on maadoitusliitos keskeytetty. DI OUTlähdössä voidaan BASS V-AMP PRO:n stereosignaaliin tehdä symmetrinen väliotto. Tämä lähtö tulisi yhdistää mikseripöytänne kahteen symmetriseen kanavatuloon. Studiomoodille on taso säädetty +4 dbu:lle ja Live-moodille -10 dbu:lle. POST DSP SEND (OUT)-stereolähdön kautta voidaan luoda yhteys ulkoisen stereotehostelaitteen tuloihin. Tässä väliotettu signaali vastaa sitä signaalia, joka syötetään digitaalilähtöihin. Päin vastoin kuin SEND/LINE OUTliitännässä, tehdään tässä signaaliin väliotto DSP:n 2. KÄYTTÖELEMENTIT 5 BASS V- AMP/BASS V-AMP PRO takana. Kun molemmat tähän kuuluvat RETURN (IN)-holkit eivät ole käytössä, syötetään ANALOG LINE OUTPUT:eille identtinen signaali. S/PDIF-lähdössä voidaan BASS V-AMP PRO:n signaaliin tehdä väliotto digitaalisesti. AES/EBU-lähdössä (XLR-holkki) sijaitsee BASS V-AMP PRO:n digitaalinen lähtösignaali AES/EBU-formaatissa, kun AES/EBU on valittu tulostusmuodoksi (huomioikaa tässä E toista huomautusta). kohdan BNCtekniikalla varustettuun WORDCLOCK-liitäntäholkkiin liitetään se laite, jonka tulisi synkronisoida BASS V-AMP PRO:tanne ulkoisesti. Holkki on toteutettu korkeaohmisesti, eli siinä ei ole sisäistä pääteresistoria (75 Ohm). Tämä on BASS V-AMP PRO:n MIDI OUT/THRU-holkki. Tämä holkki on tehtaalla konfiguroitu MIDI Outille, se voidaan kuitenkin muuttaa MIDI Thru:lle (katso A). MIDI IN:iin voidaan liittää MIDI-jalkapedaali, esim. BEHRINGER MIDI FOOT CONTROLLER FCB1010. Lukekaa tästä myös kappaleesta 8.2. SARJANUMERO. SULAKKEEN PIDIN/JÄNNITTEEN VALINTA. Ennen laitteen kytkemistä verkkoon, tulee tarkastaa, että jännitenäytön arvo vastaa paikallista verkkojännitettä. Sulaketta vaihdettaessa tulee ehdottomasti käyttää saman tyyppistä sulaketta. Monissa laitteissa voidaan sulakkeen pidin asettaa kahteen eri asentoon, valittavaksi 230 V ja 120 V välillä. Huomatkaa, että halutessanne käyttää laitetta Euroopan ulkopuolella 120 V:lla, tulee valita suurempi sulakearvo (katso kappale 8 "ASENNUS"). Verkkoliitäntä tapahtuu IEC-KYLMÄLAITEHOLKIN avulla. Sopiva verkkokaapeli kuuluu toimitukseen. 3.1 Käyttötavan valinta CONFIGURATION-tilassa BASS V-AMP/BASS V-AMP PRO:nne on tehtaalla säädetty käyttötavalle Studio 1 (S1). Vaihtaaksenne käyttötapaa tulee teidän vaihtaa CONFIGURATION-tilaan. Painakaa sitä varten samanaikaisesti näppäimiä B ja D (BASS V-AMP) tai D ja E (BASS V-AMP PRO). Nuolinäppäinten avulla voitte selata käyttötapojen välillä. Painamalla TUNER-näppäintä kerran poistutte jälleen CONFIGURATION-tilasta. Seuraavassa kuvataan eri Setup:eja tarkemmin. Soitinten lähtötason sovittamiseksi on olemassa tasonasetin, joka sijaitsee signaalityöstön alussa. Sen avulla on mahdollista sovittaa tulon herkkyys +12 db/-6 db (keskiasento = 0 db). MIDI:n avulla tämä säätö tapahtuu säätimen 88 avulla. Tulovahvistuksessa tapahtunut muutos vaikuttaa kaikkiin Presetteihin vaikutuksellaan. Siksi tätä tulisi käyttää harkiten esim. voimakkaasti eritasoisten instrumenttien sovittamisen mahdollistamiseksi. 3.2 Standardi-Setup Harjoittelutilassa käyttöä varten tulee BASS V-AMP/BASS V-AMP PRO kaapeloida kuten kuvattu esim. liitteen kuvassa 1.3 tai 2.3. Sähköbasson sijaan voidaan luonnollisesti liittää myös muita soittimia. PHONES-holkkiin liitetään tarvittaessa kuulokkeet. Mukana toimitetun jalkakytkimen FS112V:n avulla voidaan BASS V-AMPissa vaihtaa yhden Bankin viiden Presetin välillä tai käynnistää äänilaite. Luonnollisesti BASS V-AMP/ BASS V-AMP PRO soveltuu myös mitä parhaimmin, kun on kyse basso-osien ikuistamisesta mielen mukaisesti analogiselle tai digitaaliselle äänenkantimelle. BASS V-AMP/BASS V-AMP PRO:n etu tallennustilanteissa on päivänselvä: ne ovat ultra-joustavia, sillä ne ottavat virtuaalisen vahvistimen aivan yksinkertaisesti mukaan studion kuuntelutilaan eikä kovaäänisiä tarvita. Näin teillä on joka hetki paras kontrolli BASS V- AMP/BASS V-AMP PRO:nne soundiin. Mikäli huomaatte, että sointia täytyy vielä muuttaa mikseripöydällä, voitte välittömästi ilmoittaa asiasta ääniinsinöörille ja säätää hänen kanssaan soundin niin, että se liittyy optimaalisesti tallenteeseen. Lyhyesti: ei enää harmillista studion ja ohjaamon välistä edestakaisin kulkemista. 2.3 BASS V-AMP:in liitännät (sivu) AC IN-liitäntään liitetään mukana toimitettu verkkolaite. Kun verkkolaite liitetään verkkoon, on BASS V-AMP automaattisesti päälle kytkettynä. FOOTSWITCH-holkkiin liitetään jalkakytkimenne FS112V:n stereo-jakkipistoke. Näin teillä on mahdollisuus vaihtaa Presettejä yhden Bankin sisällä. Mikäli jalkakytkimen DOWNnäppäintä pidetään painettuna pidempään kuin kahden sekunnin ajan, käynnistyy Tuner. Samalla näppäimellä voidaan Tuner jälleen sammuttaa.

6 AUX LEVEL-kytkimen avulla määrätään AUX IN-tuloon syötetyn signaalin äänenvoimakkuus. AUX IN-jakkitulo mahdollistaa ylimääräisen stereosignaalin syöttämisen BASS V-AMPiin. Näin voitte esim. soittaa rumputietokoneeseen tai Playback:iin. 3.3 Recording-tilanne Suurempia sovelluksia varten, esim. pienille lavoille, kokonaisen bändin kanssa tallennettaessa tai harjoiteltaessa, annamme käyttöönne kuvien 1.3, 1.4 (analogisille tai digitalisille äänenkantimille) tai 2.6 (HD-Recordingille) kaapelointiehdotukset. Nämä ehdotukset toimivat standardi-setupin laajennuksena. MIDI-jalkalistan avulla (Kuvat 1. 4 ja 2.5) ohjataan Preset-, Bankja Amp-mallinvaihtoa, Tuneria jne. Käyttäkää BASS V-AMP:ssa Line Out-signaalia ohjataksenne PA- tai Recordingmikseripöytää. Aux In-tulossa voitte limittää BASS V-AMP:iin ylimääräisen stereosignaalin (katso kuvat 1.3 ja 1.5). BASS V-AMP PRO:ssa voidaan digitaalinen signaali antaa suoraan digitaaliseen mikseripöytään, tässä BEHRINGER ULTRABASS BX1200:n, mahdollisuutena olisi esim. kutsua haluamanne Preset ja muuttaa se oman makunne LED vilkkuu (esim. D) ja ilmoittaa, että olette muuttaneet V-AMP/ BASS V-AMP PRO:N PRESETIT BASS V- AMP/BASS V-AMP PRO:ssa on yli 125 päällekirjoitettavissa olevaa Presettiä, jotka on jaettu 25 Bankille. Joka Bankissa on siis käytettävissä viisi Presettiä. Jokainen Preset koostuu enintään viidestä "ainesosasta": vahvistimen simulaatiosta (sis. GAIN-, EQ- ja VOLUMEsäädöt), kovaäänissimulaatiosta, "Pre-Amp"-tehosteesta (esim. Denoiser, Auto Wah, Wah Wah), "Post-Amp"-multitehosteesta (esim. Stereo Delay-, Modulations-tehosteesta tai molempien yhdistelmästä) sekä kompressiosäädöstä. Yleiskatsaus kaikkiin BASS V-AMP/BASS V-AMP PRO:n Presetteihin seuraa tämän käyttöohjeen liitteenä. Kuva 4. 1: Presettien kutsuminen 4. BASS V-AMP/BASS V-AMP PRO:N PRESETIT 7 BASS V-AMP/BASS V-AMP PRO Lisäksi vaihdatte nuolinäppäimiä samanaikaisesti painamalla EDIT-tilaan. Kun aktivoitte näppäinten B - E avulla kulloinkin DRIVE-, CABINETS-, X-OVER- ja DENOISER-toiminnon ja editoitte sitten nuolinäppäinten avulla, näytetään kulloisenkin parametrin arvo näytössä. Painamalla TUNER-näppäintä lyhyesti poistutte jälleen EDITtilasta. Kun käytätte TREBLE-säädintä TAP-näppäimen ollessa painettuna, voitte korottaa tai laskea ylimääräistä suodatinta ylemmällä taajuusalueella (PRESENCE). Tämä simuloi putkivahvistinten taajuudesta riippuvaista takaisinkytkentää. Kompressoria ja Auto Wah:ta lukuunottamatta on kaikilla multitehosteilla nopeus- tai aikaparametri. Oletetaan, että haluatte säätää kulloisenkin tehosteen Playbackkinne tempoon: näpäyttäkää sitä varten TAPnäppäintä kaksi kertaa tahdissa ja tehosteenne tempo sovittuu musiikkikappaleenne tempoon. historiaan kirjoitetuista bassovahvistintyypeistä. On sama, onko kyse funkista, bluesista, heavy metallista tmv. Tämän lisäksi teillä on vapaus muotoilla kunkin Ampin sointi aivan omien mielikuvienne mukaiseksi ja kaapeloida sen virtuaalisesti valitsemalla jonkin 23 Speaker-simulaatiosta ("Cabinets"). Hyväksi lopuksi voitte vielä valita jonkin digitaalitehosteen sekä haluamanne kompressoriasetuksen virtuaaliselle Ampillenne (katso kappale 4 "BASS V-AMP/ BASS V-AMP PRO:N PRESETIT"). Kun käynnistätte BASS V-AMP/BASS V-AMP PRO:n latautuu automaattisesti viimeksi kutsuttu Preset. LED-rengas AMPSjatkuvakääntösäätimessä näyttää, mikä Amp on valittu: vastaava LED palaa. Säädintä kääntämällä valitaan toinen Amp. Käyttäkää säätimiä VOLUME, BASS, MID, TREBLE ja GAIN vahvistimen perussoundia muuttaaksenne. Kun TAP-näppäin on painettuna, voidaan TREBLE-säädintä kääntämällä korottaa tai madaltaa ylimääräistä PRESENCE-suodatinta ylemmällä taajuusalueella ). (katso Tavallisesti halutaan ensin valita Amp, seuraavaksi Cabinet ja vasta sitten tehoste. Kuinka sitten tallennatte tekemänne muutokset, voitte myös lukea kappaleesta 4. Jotta saisitte paremman yleiskuvan BASS V-AMP/BASS V-AMP PRO:n laajoista Amp-simulaatioista, löydätte seuraavasta eri vahvistityyppien kuvaukset. Kun valitsette Amp-simulaation, aktivoidaan automaattisesti siihen sopiva Speaker-simulaatio (katso taulukko 6.1). Muutoin epäsovelias Cabinet saattaa häiritä soinnin autenttisuutta etenkin jos käytätte kuulokkeita. Voitte tietenkin kohdistaa Ampsimulaatioihin myös muita Cabinetteja aina oman mieltymyksenne mukaisesti. Cabinet-simulaatio OHITUS (EI SPEAKER-SIMULAATIOTA) AMPEG SVT 8 x 10" '79 TRACE ELLIOT 4 x 10" SWR GOLIATH 4 x 10" AMPEG 4 x 10" GALLIEN KRUEGER B MARSHALL 4 x 12" AMPEG B15 1 x 15" CLOSED BACK COMBO POLYTONE A101 1 x 15" CLOSED BACK COMBO VOX AC100 2 x 15" 4. 3 Käyttäjäpresettien tallentaminen Editointinne tallentamiseksi pitäkää haluttua Preset-näppäintä painettuna n. kahden sekunnin ajan ja Preset päällekirjoitetaan (näppäin-led palaa jälleen yhtäjaksoisesti). Teidän ei tietenkään tarvitse välttämättä tallentaa editointianne alkujaan valitun Presetin muistipaikkaan. Mikäli haluatte valita jonkin toisen muistipaikan, tulee vastaava Preset-Bank valita nuolinäppäimiä (BANK UP ja BANK DOWN) painamalla. Lisäksi voidaan tekemänne muutokset tallentaa painamalla haluttua Preset-näppäintä n. kahden sekunnin ajan. Näin on esim. mahdollista editoida alkujaan Bankista viisi muistipaikalta D valittua Presettiä ja tallentaa se lopuksi Bankkiin kuusi muistipaikalle A. 4.4 Editoinnin hylkääminen/ yksittäisen tehdas-presetin palauttaminen Mikäli olette tehneet Presettiin muutoksia ja huomaatte, ettei editointi miellytäkään teitä, voitte luonnollisesti myös hylätä editoinnin. Oletetaan, että olette valinneet Presetin C ja editoineet tätä edelleen (näppäin-led vilkkuu), haluaisitte kuitenkin palata aikaisemmin tallennettuun konfiguraatioon: valitkaa yksinkertaisesti lyhyesti jokin toinen Preset.

7 Seuraavan kerran Presettiä kutsuttaessa on väliaikaiset editoinnit hylätty. Kun kuitenkin painatte editoinnin jälkeen nuolinäppäimiä niin kauan, että näytössä näkyy "Pr", noudatte jälleen tällä muistipaikalla sijainneen alukuperäisen tehdas-presetin esiin. Teidän tulee kuitenkin tallentaa se vielä kerran pitämällä vastaavaa Presetnäppäintä painettuna kahden sekunnin ajan. 10 MESA/BOOGIE 2 x 15" 11 FENDER BASSMAN 2 x 15" WITH JBLs 12 LESLIE 760 CABINET, 1 x 15" + HF-DRIVER 13 SWR 1 x 18" 14 AMPEG SVT 18E, 1 x 18" 15 SUNN COLISEUM 1 x 18" + 1 x 12" 16 1 x 8" TWEED 17 1x 12" MID 18 2 x 12" TWIN COMBO 19 2 x 12" V-AMP CUSTOM 20 4 x 12" VINTAGE x 12" '78 STD x 12" OFF AXIS 23 4 x 12" V-AMP CUSTOM 4.5 Kaikkien tehdas-presettien palauttaminen Kaikki tehdas-presetit voidaan palauttaa jälleen seuraavasti: pitäkää näppäimiä D ja E painettuina ja kytkekää vasta sitten BASS V-AMP/BASS V-AMP PRO päälle. Näytössä näkyy "CL". Päästäkää nyt molemmat näppäimet vapaiksi ja painakaa samanaikaisesti molempia nuolinäppäimiä. Näin kirjoitetaan kaikkien itsesuoritettujen tallennuksien päälle ja tehdas-presetit palautetaan. Kuinka voitte tätä ennen varmistaa omat asetuksenne löydätte kohdasta Taulukko 5.1: Cabinet-simulaatioiden yleiskatsaus 5. AMP-/SPEAKER-SIMULAATIO BASS V-AMP/BASS V-AMP PRO:nne sydän on sen Amp-/ Speaker-simulaatio. 32 simulaatiomallia voivat helpottaa Homerecording-studiossa tehtäviä töitä huomattavasti, sillä tällä tavoin voidaan vahvistimen alasotto kiertää mikrofonin avulla. BASS V-AMP/BASS V-AMP PRO:n avulla voitte valita kuin leikkien jonkin 8 5. AMP-/SPEAKER-SIMULAATIO BASS V-AMP/BASS V-AMP PRO Amp # Cab # Ampit 1-16 (valkoinen) BRITISH '60s BRITISH '70s BRITISH '80s BRITISH POP THUNDERBIRD MOSOUND ROCK CLASSIC ROCK 2 SILVER PANEL WHITE PANEL RED PANEL GOLD PANEL CALIFORNIAN JAZZ TONE BOTTOM END TUBE PREAMP Ampit (harmaa) BRITISH CLASS A MODERN HI GAIN NUMETAL GAIN CUSTOM HI GAIN ULTIMATE PLUS CRUNCH V-AMP DRIVE V-AMP BRIT. HIGH GAIN PIEZO SIM. MIC. SIM. MAGNETIC EQ PIEZO EQ BLACK TWIN ORGAN CLASSIC BRITISH CLASSIC CLASSIC CLEAN PREAMP BYPASS Cabinet-simulaatio (Esiasetus) 68 Marshall 4x12" 68 Marshall 4x12" Trace Elliot 4x10" Voc AC100 2x15" 1x8" Tweed Ampeg B15 1x15" Closed Back Combo Ampeg SVT 8x10" '79 Ampeg SVT 8x10" '79 Fender Bassman 2x15" with JBLs 6x10" SWR Goliath Senior 6x10" SWR Goliath Senior Ampeg 4x10" Mesa/Boogie 2x15" Polytone A101, 1x15" Closed Back Combo Ampeg SVT 18E, 1x18" Ei Cabinet-Simulaatio Cabinet-simulaatio (Esiasetus) 2x12" Twin Combo 4x12" V-AMP Custom 4x12" Vintage 30 4x12" '78 Std. 4x12" V-AMP Custom 4x12" '78 Std. 4x12" Vintage 30 4x12" '78 Std. Ei Cabinet-Simulaatio Ei Cabinet-Simulaatio Ei Cabinet-Simulaatio Ei Cabinet-Simulaatio 2x12" Twin Combo Leslie 760 Cabinet, 1x15"+HF Horn 4x12" '78 Std. 2x12" V-AMP Custom Ei Cabinet-Simulaatio 6. TEHOSTEPROSESSORI Eräs BASS V-AMP/BASS V-AMP PROnne erityispiirteitä on integroitu multitehosteprosessori. Tämä tehostemoduli tarjoaa teille 16 erilaista ensiluokkaisten tehosteiden ryhmää, kuten esim. Chorus, Flanger, Stereo Delay, Rotary Cab., Synth sekä erilaisia yhdistelmätehosteita. MIDI-toiminnon kautta teillä on tämän lisäksi mahdollisuus käyttää ylimääräistä Wah Wah-tehostetta. Tätä voidaan ohjata optimaalisesti käyttämällä Expression-pedaalilla varustettua MIDI Foot Controlleria, esim. BEHRINGER MIDI FOOT CONTROLLER FCB1010:ta. Multitehosteprosessori toimii periaatteessa stereona. Näin voitte käyttää stereotehosteita Recording-tarkoituksiin BASS V-AMPin LINE OUTin kautta tai BASS V-AMP PROn ANALOG LINE OUTPUTteja käyttämällä, tai soittaa niitä toisen vahvistimen kanssa stereona. BASS V-AMP/BASS V-AMP PRO:n tehosteita voidaan muuttaa kolmella parametrilla: kääntämällä EFFECTS-säädintä, kääntämällä EFFECTS-säädintä TAP-näppäimen ollessa alaspainettuna, sekä pelkästään painamalla TAP-näppäintä musiikin tahtiin. Taulukko 6.1 näyttää BASS V-AMP/BASS V-AMP PRO:n tehosteparametrit. Sovittaaksenne nopeuteen pohjautuvia tehosteita musiikkimateriaalin tempoon, painakaa TAP-näppäintä kahdesti musiikin tahtiin Amp # Cab # Pre Amp-tehosteet Tehoste-nro. PRE FX EFFECTS säädin 48 EFFECTS + TAP-näppäin säädin 49 Sensitivity Sensitivity MIDI 1 säädin MIDI WAH P-FUNK'N AUTO WAH Depth Depth Base frequency Base frequency Taulukko 5.2: Cabinet-simulaatioiden rinnastus Amp-malleihin Taulukko 6.1 Pre FX P-FUNK'N: Tässä olemme onnistuneet matkimaan legendaarista MuTron III:a. Tämä verhokäyränseuraaja oli sekoitus Auto Wahja suodatintehostetta. Tämän tehosteen tunnetuin käyttäjä on varmaankin Bootsy Collins. MuTron III:ssa oli Up/Down-kytkin. Tässä tehoste muistuttaa MuTronia Down-asennossa. AUTO WAH: Legendaarinen Wah Wah on päässyt maineeseen ennen kaikkea Jimi Hendrixin ansiosta. Sen selittäminen on huomattavasti vaikeampaa, yksinkertaisempaa on kuunnella Hendrixin Voodoo Chile. Myös amerikkalainen 70-luvun Funk todisti useita Auto Wahn käyttöalueita. Jalan sijasta tehosteessamme ohjataan Auto Wahn suodatintaajuutta automaattisesti signaalin vahvuudesta riippuen ja näin se muistuttaa MuTron III:a Up-asennossa. MIDI WAH: DRIVE-toiminnon ollessa aktivoituna säädetään Wah Wah:ta EFFECTS-säädintä kääntämällä. Säätimen ympärillä kehässä sijaitsevat LEDit toistavat pedaalin asennon. Mikäli yksikään LED ei pala, ei Wah Wah ole aktiivinen. Wah Wah ei ole käytettävissä, kun Auto Wah:ta tai P-Funk'n:ia käytetään. 5.1 Denoiser ja kompressori DENOISER: Denoiseria käytetään kohinan tai muiden häiriöäänten poistamiseen tai vähentämiseen. Erityisesti soittotauoilla huomataan millaisia epämiellyttäviä sivuääniä saattaa syntyä.

8 Luotettavan BEHRINGER Denoiserin avulla näitä häiriöääniä voidaan erittäin tehokkaasti vähentää. Dynaaminen alipäästösuodatin eliminoi signaalissa olevaa kohinaa samalla kun integroitu Expander vaimentaa sivuääniä soittotauoilla. Dynaaminen suodatin on säädettävissä taajuusalueeltaan ja herkkyydeltään (Sensitivity), Expander sovittaa samanaikaisesti parametrin avulla käyttöönottokynnyksen ja säätöajat. BASS V-AMP/BASS V-AMP PRO:n Denoiseria voidaan käyttää integroidusta multitehosteprosessorista riippumatta. Denoiserin käytöstä kappaleessa 2. 1 ( E). COMPRESSORI: Kompressoria käytetään hiljaisten kohtien tason korottamiseksi ja kovaäänisten kohtien "vaimentamiseksi". Kompressorin voimakas panos (kohdistetaan kääntämällä EFFECTS-säädintä myötäpäivään) mahdollistaa kokonaisdynamiikan tiivistämisen. Tämä dynamiikkatehoste on varmaankin sähköbasson kanssa eniten käytetty tehoste. Limiter taas rajoittaa signaalia jyrkästi tietyn tasokynnyksen yläpuolella yliohjautumisen välttämiseksi. BASS V-AMP/BASS V-AMP PRO:n kompressori voidaan aktivoida aina integroidusta multitehosteprosessorista riippumatta. 6.2 (OVER)DRIVE-simulaatiot Overdrive-simulaatioillamme tarjoamme käyttöönne valikoiman niin kutsuttuja "lattiannaputus"-tehosteita. Kuten alkuperäisissäkin, voidaan myös tässä säätää Driveä, Tonea ja Boostia (katso B). Split-toiminto, näppäin, mahdollistaa taajuudenjakosuodattimen asettamisen sellaisen riippumattoman vääristäjän eteen, joka jättää syvät taajuudet vääristämättä (vasen ääriasento = Off (Ohitus)/ Vasen oikea: Hz). Grafiikka näyttää taajuudenjakaumat. 6. TEHOSTEPROSESSORI 9 BASS V-AMP/BASS V-AMP PRO Tehoste-nro. POST FX EFFECTS EFFECTS + TAPnäppäin TAP-näppäin MIDI 1 säädin 42 MIDI 2 säädin 43 MIDI 3 säädin 44 MIDI 4 säädin VCF + FLANGER DELAY + CHORUS STEREO DELAY DELAY / LOOP REVERB AMBIENCE VOICE BOX ULTRABASS ROTARY CAB. PHASER FLANGER CHORUS STEREO CHORUS SYNTH MIDI SYNTH VCF Mix Delay Mix Delay Mix Delay Mix Reverb Mix Ambience Mix SubMix Mix Mix Mix Mix Mix Synth Mix Synth Mix Flanger Mix Chorus Mix Feedback Feedback Decay Decay Vowel Sensitivity Balance Feedback Speed/Depth Speed/Depth Speed/Depth Variation Variation VCF Speed Delay Time Delay Time Delay Time Speed Speed Speed - Speed/Depth Feedback Damping Size Pedal Split Frequency Feedback LP Intensity Intensity Intensity - Flanger Feedback Feedback LP Feedback LP Diffusion Stereo Spread Interval - VCF Frequency Speed/Depth Key Reverb VCF Q Delay Time Delay Time - Taulukko 6. 2: Post FX ja MIDI Controller BOTTOM END BRITISH CLASSIC CLASSIC 145Hz 121Hz 101Hz 84Hz 70Hz 58Hz 49Hz 41Hz SHIFT [TONE] 174Hz 209HzJAZZ TONE ORGAN CLASSIC CALIFORNIAN 251Hz BLACK TWIN GOLD PANEL PIEZO EQ 301Hz RED PANEL MAGNETIC EQ 362Hz WHITE PANEL MIC SIM. SILVER416Hz PANEL PIEZO SIM. ACOUSTIC 470Hz ROCK BRIT. HI DELAY/LOOP: Tämä toiminto mahdollistaa oman itsenne säestämisen. Tätä varten äänitätte Delay-Loop-tehosteella ensin lyhyen jakson (maks. 15,36 sek.). Viiveen avulla voidaan tätä jaksoa toistaa loputtomassa silmukassa (= Loop). Näin voitte esim. käyttää tätä luuppia perustana ja improvisoida sen päälle. Jakson tallentaminen MIDIn kautta tapahtuu lähettämällä jakson vastaavalle MIDI-Controllerille (katso kappale 10). Kun käytätte tätä toimintoa ilman MIDIä, on teillä Delay, jonka maksimiviive on 1023 ms. REVERB: Reverb on Hall-tehoste. Hall on yhä edelleen tärkein tehoste miksauksessa tai Livetapahtumassa. Reverb-tehostetta käytetään antamaan "kuivalle" audiosignaalille tilavuutta ja itsenäistä luonnetta. AMBIENCE: Tämä tehoste simuloi tilan vaikutelmaa ilman myöhäisiä heijastuksia. 531Hz DEEP [SPLIT] 600Hz Taulukko 6.3: SPLIT-askeletäisyys 6.3 Post Amp-tehosteet Seuraavassa kuvatut Post Amp-tehosteet sijaitsevat signaalivirrassa Amp- ja Cabinet-simulaatioiden takana. Niiden eteen on kytketty taajuudenjakosuodatin, joka määrittää, mistä taajuudesta lähtien tehosteet vaikuttavat, tai kuinka suuri bassoosuus ilman tehosteita on. Tämän 18 db/okt.-butterworthsuodattimen rajataajuus asetetaan EDIT/X-OVERissa. Näyttö toistaa taajuuden 10:llä jaettuna. Asetus tapahtuu Bank UP/DOWNnäppäinten avulla. Mikäli Displayssä näkyy "-", ei taajuudenjakosuodatinta ole aktivoitu ja koko signaali varustetaan tehosteilla. Ilmoitus "8" Displayssä signaloi, että alle 80 Hz:n taajuudet jäävät ilman tehostetta. Taajuudenjakosuodatinta säädettäessä voidaan EFFECTSsäätimen avulla sovittaa korkeiden ja matalien osien äänenvoimakkuusbalanssi Modulaatiotehosteet PHASER: Phaser toimii sen periaatteen mukaisesti, että audiosignaaliin liitetään toinen, vaihesiirretty signaali. Materiaali vaikuttaa näin paksummalta ja ennen kaikkea elävämmältä. Tätä tehostetta käytettiin alunperin kitara-soundeihin ja keyboardtasoihin, ennen kuin sitä alettiin 70-luvulla käyttää intensiivisesti myös muihinkin soittimiin (esim. sähköpianoon ja -bassoon). FLANGER: Flangerilla moduloidaan signaalin äänenkorkeutta jatkuvalla tempolla ylös ja alas. (STEREO) CHORUS: Tämä tehoste liittää alkuperäissignaaliin lievää epävireyttä. Näin syntyy yhdessä äänenkorkeuden variaation kanssa miellyttävä värähtelytehoste. Tämä tehoste soveltuu erityisesti, kun halutaan antaa bassosoundille lämpöä. Tämän lisäksi tehoste voi "Popping":issa auttaa ääntä kuulumaan vähemmän tunkeilevana ja terävänä Hall- ja Delay-algoritmit DELAY+CHORUS: Tämä algoritmi yhdistää Delayn, eli signaaliviiveen, haluttuun Chorus-tehosteeseen. ST. DELAY: Tulosignaalin viive. Erilaiset tempoasetukset mahdollistavat mielenkiintoisia viivetehosteita. Näin voidaan etenkin "Slapping":issä tuottaa niin nopeita säveljaksoja, joita ei viiveettä lainkaan pystyttäisi soittamaan.

9 6.3.3 Erikoistehosteet VCF+FLANGER: Suodatin- ja Flanger-tehosteen yhdistelmä. VOICE BOX: Tässä vokaalisimulaatiossa saavutetaan LFO:n (Low Frequency Oscillator) avulla häivytys eri vokaalikombinaatioiden (a/e, a/i, a/o jne.) välillä. MIDI Foot Controllerin kautta voidaan tehostetta ohjata pedaalilla TEHOSTEPROSESSORI BASS V-AMP/BASS V-AMP PRO ULTRABASS: Aktuellissa musiikkituotannossa on erittäin syvä bassosoundi suosittua, sellainen, joka sijaitsee oktaavin matalimman käytettävissä olevan bassotaajuuden alapuolella. Tämä voidaan kuitenkin usein luoda ainoastaan studiossa, sillä useimmat bassovahvistimet eivät tarjoa aliharmonitoimintoa. BASS V-AMP/BASS V-AMP PRO:nne ULTRABASS-prosessorin avulla, jota muuten käytetään myös erilaisissa BEHRINGERin Bass Ampeissa, on kuitenkin tämä se toiminto ajankohtaisen soundin aikaansaamiseksi. Tulette yllättymään siitä, miten ultra-matalilta bassot kuullostavat aktiivisen ULTRABASS-toiminnon aikana. 8. ASENNUS 8.1 Räkkiin asentaminen (BASS V- AMP PRO) vaatii kaksi korkeusyksikköä (2 KY) sen asentamiseksi 19-tuuman räkkiin. Huomioikaa, että jätätte lisäksi n. 10 cm vapaata asennussyvyyttä takaosan liitoksia varten. Huolehtikaa riittävästä ilmansaannista älkääkä asettako BASS V-AMP PRO:ta esim. pääteasteelle, jotta laitteen ylikuumentumiselta vältyttäisiin. 8.2 Verkkojännite (BASS V-AMP PRO) Virtuaalinen analogi basso Synth Synth: Tämän tehosteen myötä tarjoamme käyttöönne paksun, kolmiäänisen Synthie-basson. Se tarjoaa lukemattomia editoitavissa olevia parametrejä, jotka on esikonfiguroitu 17 versioon ja jotka voidaan valita TAP + EFFECTin avulla. Lisäksi käytössä on "älykäs" äänenohjain sävellajin ja intervallin mukaan, missä VCO 1 (Voltage Controlled Oscillator) säädetään tietylle, sävellajiin sopivalle intervallille. Pohjalla oleva duurisävellaji voidaan antaa Key-Controllerin (CC44, arvo 0 = off, 1 = C, 2 = C# jne.) avulla. Arvolla 0 (Key off) käytetään säädettyä intervallia (CC43) sävellajista riippumattomana. Säädettävissä on 7 erilaista intervallia (arvot 0 6): - Oktaavi, - Kvartti, - Terssi, Unisono, + Terssi, + Kvintti, + Oktaavi. EFFECTS-säätimen kautta voitte miksata bassosignaalin Synthie-signaalin kaikkien Amp- ja kovaäänissimulaatioiden kanssa. MIDI SYNTH: BASS V-AMP/BASS V-AMP PRO:nne ehdoton kohokohta on kehittämämme MIDI SYNTH: TAP + EFFECT näppäinten avulla voitte kutsua 40 parametrillä, jotka olemme myös koonneet 17 versioksi, yksinkertaisella tavalla erilaisia Synthiesointeja. Näin saatte virtuaali-analogisen MIDI-syntetisaattorin, joka on varustettu runsaalla pärjäämiskyvyllä. Se on ihanteellinen Hard- ja Software-sekvensserille, Keyboardseille ja Livekäyttöön. EFFECTS-säätimen avulla voitte miksata bassosignaalin Synthie-signaalin kaikkien Amp- ja kovaäänissimulaatioiden kanssa. Lisätoimintona olemme varustaneet MIDI-syntetisaattorin Reverb-tehosteella, jonka voitte miksata mukaan MIDI CC44:n kautta. Ennen BASS V- AMP PROn kytkemistä verkkoon tulee tarkistaa huolellisesti, että laitteenne on asetettu oikealle sähköjännitteelle! Sähköliitäntäkoskettimen sulakkeen pitimessä näkyy 3 kolmikulmaista merkintää. Kaksi näistä kolmioista sijaitsevat pitimen vastakkaisilla puolilla. BASS V-AMP PRO on säädetty näiden merkintöjen vieressä mainitulle käyttöjännitteelle ja säätöä voidaan muuttaa kääntämällä sulakkeen pidintä 180. HUOMIO: Tämä ei koske vientimalleja, jotka on esim. suunniteltu ainoastaan 120 V verkkojännitteelle! Säätäessänne laitteen toiselle verkkojännitteelle, tulee teidän asentaa laitteeseen toinen sulake. Oikean arvon löydätte kappaleesta 9 "TEKNISET TIEDOT". Palaneet sulakkeet tulee ehdottomasti korvata oikean arvoisilla sulakkeilla! Oikean arvon löydätte kappaleesta 9 "TEKNISET TIEDOT". Verkkoliitäntä suoritetaan mukana toimitetulla verkkokaapelilla kylmälaiteliitäntään. Se on edellytettyjen turvallisuusmääräysten mukainen. Huomioikaa, että kaikkien laitteiden tulee olla ehdottomasti maadotettuja. Oman turvallisuutenne vuoksi ei laitteiden tai verkkokaapelin maadotusta saa missään tapauksessa poistaa tai tehdä tehottomaksi. 8.3 Audioliitännät BEHRINGER BASS V-AMP/BASS V-AMP PROn Input-tulo on rakennettu monojakkiholkkina. Line Out-, Aux In- sekä kuulokelähtö ovat stereojakkiholkkeja. Line Out-lähdöt voidaan yhdistää valinnaisesti joko symmetrisillä tai epäsymmetrisillä jakkipistokkeilla. BASS V-AMP PROn DI OUTliitännät ovat symmetrisiä XLR-holkkeja. Digitaaliset lähdöt on toteutettu Cinchholkkeina (S/PDIF) tai XLR-holkkeina (AES/EBU). BNC-liitäntä toimii sisäänsyöttämiseen. ulkoisen Wordclocksignaalin 7. TUNER Integroitu viritinlaite käynnistetään ja sammutetaan painamalla TUNER-näppäintä tai MIDI Program Change 128:n kautta. 7.1 Soittimen virittäminen Kromaattinen Tuner kykenee tunnistamaan yleisimpien sähköbassojen perussoinnit. Kun soittimenne on kytketty BASS V-AMP/BASS V- AMP PRO:hon ja soitatte pelkkää kieltä, yrittää Tuner tunnistaa soinnun ja näyttää sen Displayssä. Koska Tuner työskentelee kromaattisesti, se pystyy tunnistamaan myös puolisointuja. Nämä näytetään Displayssä "b":n avulla. Saattaa kuitenkin olla, että soitettu sointu, joka Displayssä näytetään esim. "a":na, poikkeaa kuitenkin ihannesoinnusta hieman. Tämä osoitetaan näytön alareunassa olevilla neljällä nuoliledillä vähintään yksi niistä palaa. Erikoistapauksissa saattaa myös kaksi LEDiä syttyä, nimittäin silloin, kun soitettu sointu sijaitsee yksittäis-ledeillä näytettyjen eroavaisuuksien välissä. Jos keskimmäisen Tuner-LEDin rengas syttyy, vastaa soitettu sointu näytössä esitettyä. Kuva 8.1: XLR-liitännät 8. ASENNUS 11 BASS V-AMP/BASS V-AMP PRO MIDI IN: Toimii MIDI-ohjaustietojen vastaanottamiseen. Vastaanottokanava säädetään EDIT-tilassa painamalla Anäppäintä ja käyttämällä seuraavaksi nuolinäppäimiä.

10 Powered by TCPDF ( MIDI OUT/THRU: MIDI OUTin kautta voidaan tiedot lähettää liitettylle tietokoneelle tai muille laitteille. Tässä välitetään Presettietoja sekä parametrimuutoksia. Mikäli holkki muutetaan MIDI THRU:ksi, ei BASS V-AMP/BASS V-AMP PRO lähetä omia MIDItietoja, vaan välittää ainoastaan MIDI IN:in vastaanottamat tiedot eteenpäin MIDI-SysEx-tietojen vastaanotto/lähettäminen BASS V-AMP/BASS V-AMP PRO voi vastaanottaa toisen MIDIlaitteen SysEx-Dumpin, kun EDIT-tilassa on aktivoitu MIDI-toiminto (näppäin A). Näin tallennetaan kaikki kuitenkin automaattisesti BASS V-AMP/BASS V-AMP PRO:n Presettien päälle. Voitte myös lähettää MIDI-tietoja BASS V-AMP/BASS V-AMP PRO:lta muulle laitteelle (Total Dump) pitämällä EDIT-tilassa MIDI-näppäintä niin kauan painettuna, kunnes Displayhin ilmestyy "d". Total Dumpissa voidaan esim. välittää koko muistin sisältö MIDI-Sequenzerille ja tallentaa se sille. Voitte myös lähettää valitun Presetin toiselle laitteelle: vaihtakaa tätä varten lähetettävässä laitteessa EDIT-tilaan molempia nuolinäppäimiä samanaikaisesti painamalla, aktivoikaa MIDI-toiminto ja painakaa lyhyesti MIDI-näppäintä. Preset-tiedot sijaitsevat ensin Temp Bufferissa ja voidaan tallennustoiminnon kautta taltioida halutulle Presetille. Kuva 8.2: 6,3 mm-monojakkipistoke 8.3 Standardit AES/EBU ja S/PDIF Yleisesti digitaalisessa signaalityöstämisessä on olemassa kaksi standardia. AES/EBU on ammattimainen, symmetrinen XLRpistokeliittimillä varustettu symmetrinen liitäntä. Tämä rajapinta perustuu kahteen identtiseen protokollaan, jotka julkistettiin marraskuussa 1985 (EBU Tech E) European Broadcast Unionin ja joulukuussa 1985 Audio Engineering Society:n (AES31985) toimesta. Yritykset Sony ja Philips keskittyivät tähän standardiin ja kehittivät vielä rajapinnan epäsymmetrisellä signaaliohjauksella ja muutamilla muilla tärkeillä eroavaisuuksilla, jotka liittyvät erityisesti Channel Status-bittien varaukseen. kuluessa on MIDI-rajapintojen käyttöalue laajentunut yhä entisestään; näin on jo aivan itsestäänselvyys verkottaa kokonaiset äänistudiot MIDIn avulla. Tämän verkon keskustassa sijaitsee Sequencerohjelmistolla varustettu tietokone, joka voi ohjata kaikkien keyboardsien lisäksi myös tehoste- ja muita oheislaitteita. Tällaisessa studiossa voidaan antaa tietokoneen ohjata BASS V-AMP/ BASS V-AMP PRO:ta reaaliajassa. Erityisesti Live-käytössä voitte myös suorittaa sekä tehostesäädöt että Preset-valinnat MIDI Foot Controllerin avulla. Laitteen MIDI-liitännät on varustettu kansainvälisesti normitetuilla 5-napaisilla DIN-holkeilla. BASS V-AMP/BASS V-AMP PRO:n liittämiseksi muihin MIDI-laitteisiin tarvitsette MIDI-kaapelin. Yleensä käytetään tavallista esiviimeisteltyä kaapelia ASENNUS BASS V-AMP/BASS V-AMP PRO 9. TEKNISET TIEDOT BASS V-AMP AUDIOTULOT INSTRUMENTTITULO Tuloimpedanssi Maks. Tulotaso AUX IN Tuloimpedanssi PRE DSP RETURN LINE IN Tuloimpedanssi Maks. Tulotaso POST DSP INSERT RETURN L/R Tuloimpedanssi Maks. Tulotaso AUDIOLÄHDÖT ANALOG LINE OUTPUTS L/R Lähtöimpedanssi Maks. Lähtötaso KUULOKELIITÄNTÄ Maks. Lähtötaso PRE DSP SEND/LINE OUT Lähtöimpedanssi Maks. Lähtötaso POST DSP INSERT SEND L/R Lähtöimpedanssi Maks. Lähtötaso BALANCED LINE OUT Lähtöimpedanssi Maks. Lähtötaso DIGITAALILÄHDÖT XLR Lähtöimpedanss Nimellinen lähtötaso CINCH Lähtöimpedanss Nimellinen lähtötaso Formaatti Sample-taajuus WORDCLOCK-TULO BNC Tuloimpedanssi Nimellinen tulotaso MIDI Tyyppi 5-napaiset DIN-holkit IN, OUT/THRU koaksaali 50 k 2-6 V peak-to-peak trafosymmetrinen 110 3,5 V peak-to-peak massaton epäsymmetrinen 75 0,5 V peak-to-peak AES/EBU bzw. S/PDIF, vaihdettavissa 44,1/48/96 khz sisäinen; khz Wordclock, Sample Rate Converter 6,3 mm monojakkiholkit, epäsymmetriset n dbu 6,3 mm stereojakkiholkki, epäsymmetrinen +15 dbu/100 W (+23 dbm) 6,3 mm monojakkiholkki, epäsymmetrinen <1 k +9 dbu 6,3 mm monojakkiholkit, epäsymmetriset 1 k +8 dbu XLR, symmetrinen dbu (Studio); 0 dbu (Live) 6,3 mm monojakkiholkit, epäsymmetriset 1 M +3 dbu 6,3 mm monojakkiholkit, epäsymmetriset 50 k 6,3 mm monojakkiholkit, epäsymmetriset 45 k +9 dbu 6,3 mm monojakkiholkit, epäsymmetriset 40 k +8 dbu BASS V- AMP PRO 9. TEKNISET TIEDOT 13 BASS V-AMP/BASS V-AMP PRO BASS V-AMP DIGITAALINEN SIGNAALINTYÖSTÖ Muuntaja Dynaaminen A/D Dynaaminen D/A Ositussuhde DSP Delay Time Signaalin kulkuaika (Line In Line Out) DISPLAY Tyyppi VIRTASYÖTTÖ USA/Kanada 120 V~, 60 Hz U.K./Australia 240 V~, 50 Hz Syöttöjännite Eurooppa 230 V~, 50 Hz Kiina/Korea 220 V~, 50 Hz Japani 100 V~, Hz Tuloteho Sulakkeet Verkkoliitäntä MITAT/PAINO Mitat (K x L x S) Paino 63 x 236 x 180 mm 2 1/2 x 9 1/4 x 7 1/8 tuumaa n. 1,2 kg n. 2 3/4 lbs 89 x 482,6 x 135 mm 3 1/2 x 19 x 5 1/4 tuumaa n. 2,6 kg n. 5 3/4 lbs 15 W V~: T 400 ma H V~: T 200 ma H ulkoinen verkkolaite Vakio-kylmälaitepistoke USA/Kanada 120 V~, 60 Hz Eurooppa/U.K./Australia 240 V~, 50 Hz Japani 100 V~, Hz Kiina/Korea 220 V~, 50 Hz Yleinen vientimalli 120/230V~, Hz kaksipaikkainen 7-segmenttinen LED 24-Bit Delta-Sigma, 64/128-kertainen Oversampling 100 Preamp Bypass 92 db 31,250 khz 100 Mips maks ms stereo/sampler Delay: 15,36 s n. 5 ms BASS V-AMP PRO BEHRINGER tekee parhaansa varmistaakseen korkeimman mahdollisen laatutason. Vaadittavat muutokset suoritetaan ilman ennakkoilmoituksia. Tekniset tiedot ja laitteen ulkonäkö saattavat siksi poiketa annetuista tiedoista ja kuvauksista TEKNISET TIEDOT BASS V-AMP/BASS V-AMP PRO 10. LIITE Function Midi Channel Note Number Velocity After Touch Pitch Bender Control Changes Program Change System Exclusive System Common System Real Time Running Status Transmitted 1-16 N N N N N (request only) N (request only) Y Y Y Y Y Y Y Y (skipped on request) Y (skipped on request) Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y N N N N N N N (request only) N N N (request only) Y Y Y Y Y Y Y Received 1-16 Y N N N Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y(if FX=Delay/Loop) Y(if FX=Delay/Loop) Y(if FX=Delay/Loop) Y(if FX=Delay/Loop) Y(if FX=Delay/Loop) Y(if FX=Delay/Loop) Y Y Y Y Y Y Y Y Y Y Y Wah Pedal Volume Pedal Amp Gain (0-127) Amp Treble (0-127) Amp Mid (0-127) Amp Bass (0-127) Amp Vol (0-127) Presence (0-127) Compressor Density (0-127) 3 Amp Type (0-32) with default cabinet * 1 Fx Type (0-15) with defaults * Fx off/on (0/127) Deep 5 Cabinet Type (0-23) * 2 Mid Shift/Shape * 10 Expander (0-15) * Compressor Speed (0-127) Wah off/position (0/1-127) 4 X-over frequency * (0-99) X-over balance Denoiser Sensitivity (0-127) 11 Denoiser Range (0-127) * 6 Pedal simulation (0-4) * Pedal simulation Drive (0-127) Pedal simulation Tone (0-127) Pedal simulation Boost (0-127) 12 Pedal simulation Split (0-127) * Compressor on/off (0/127) 7 post FX Mode (0-15) * 7 post FX Par 1* 7 post FX Par 2* 7 post FX Par 3* 7 post FX Par 4* 7 post FX Par 5* 7 post FX Par 6* 7 post FX Par 7* 9 pre FX Mode* 9 pre FX Par 1* 9 pre FX Par 2* 9 pre FX Par 3* 8 Sampler REC * 8 Sampler PLAY * 8 Sampler STOP * 8 Sampler SPEED * 8 Sampler REVERSE * 8 Sampler PLAY ONCE * Amp Type (0-32) w/o cabinet change Tap (Value > 63) Request Controls (Value = 80) Set Pos (0-15), Set Character (32-127) Tuner Bypass Volume (0-127) Tuner Center Frequency (25-55) Configuration (0-5=S1,S2,S3,L1,L2,L3) Live EQ Treble (0-127) Live EQ Mid (0-127) Live EQ Bass (0-127) 13 Digital Out (44.
