RTD-NET Asennusohjeet

Transkriptio

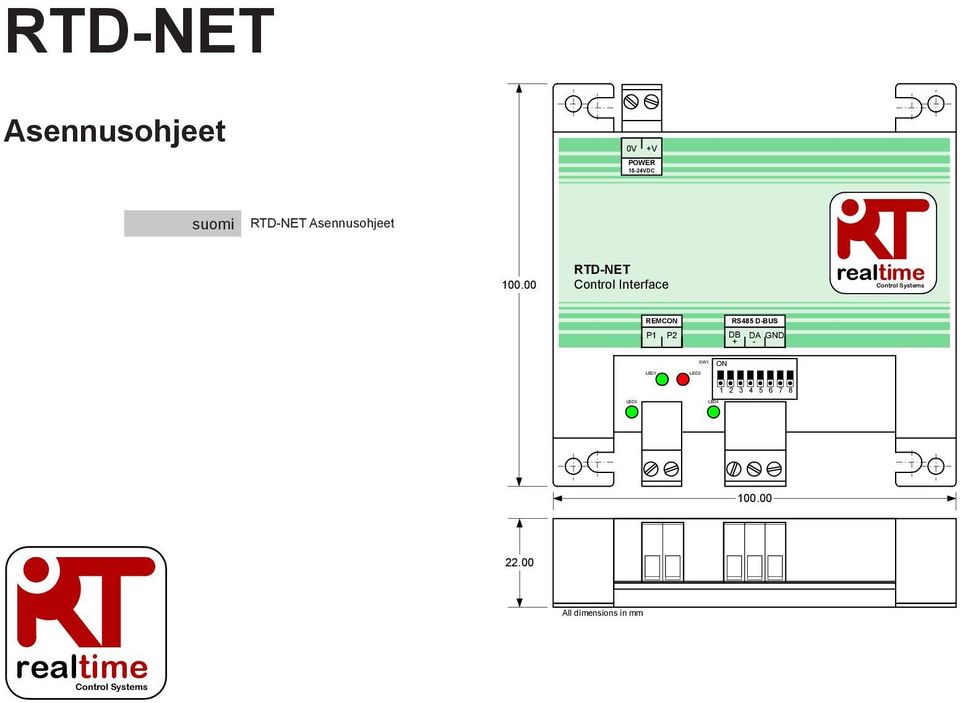

1 LED3 SW1 LED4 RTD-NET Asennusohjeet 0V +V POWER 15-24VDC suomi RTD-NET Asennusohjeet RTD-NET Control Interface realtime Control Systems REMC P1 P2 RS485 D-BUS DB DA GND J All dimensions in mm realtime Control Systems

2 Ø 4.00 Ø ADDRESS 0 ADDRESS 1 RS485 D-BUS DB DA GND + - RS485 D-BUS DB DA GND DB(+) DA(-) GND DB(+) DA(-) GND RED BLUE RED BLUE 4 +V 0V +V 0V X18A/X35A VRV Indoor PCB 0V +V POWER 15-24VDC X35A Skyair Indoor PCB 0V +V POWER 15-24VDC 2 RTD P1 P2 P1 P2 P1 P2 P1 P RTD-NET Installation Instructions

3 6a ADDRESS 0 ADDRESS 1 ADDRESS 2 ADDRESS 3 ADDRESS 4 ADDRESS 5 ADDRESS 6 ADDRESS 7 6b ADDRESS 8 ADDRESS 16 ADDRESS 9 ADDRESS 17 ADDRESS 10 ADDRESS 18 ADDRESS 11 ADDRESS 19 ADDRESS 12 ADDRESS 20 ADDRESS 13 ADDRESS 21 ADDRESS 14 ADDRESS 22 ADDRESS 15 ADDRESS 23 6c ADDRESS 24 ADDRESS 25 ADDRESS 26 ADDRESS 27 ADDRESS 28 ADDRESS 29 ADDRESS 30 ADDRESS 31 7a ADDRESS 32 ADDRESS 33 ADDRESS 34 ADDRESS 35 ADDRESS 36 ADDRESS 37 ADDRESS 38 ADDRESS 39 ADDRESS 40 ADDRESS 41 ADDRESS 42 ADDRESS 43 ADDRESS 44 ADDRESS 45 ADDRESS 46 ADDRESS 47 7b ADDRESS 48 ADDRESS 49 ADDRESS 50 ADDRESS 51 ADDRESS 52 ADDRESS 53 ADDRESS 54 ADDRESS 55 ADDRESS 56 ADDRESS 57 ADDRESS 58 ADDRESS 59 ADDRESS 60 ADDRESS 61 ADDRESS 62 ADDRESS 63 8a 5 8b 8c RTD-NET Installation Instructions 3

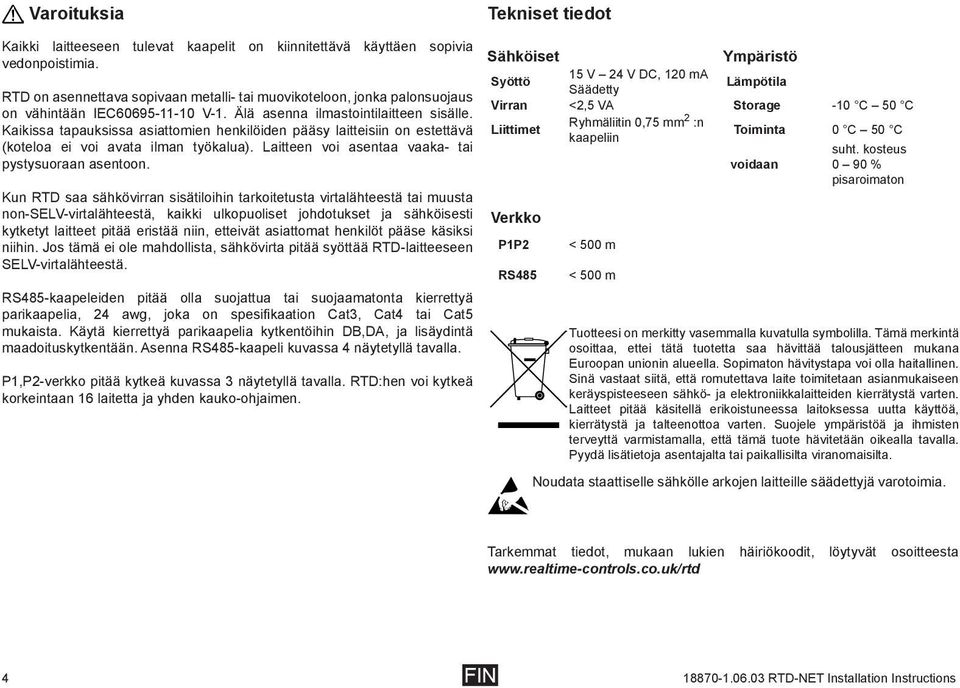

4 Varoituksia Tekniset tiedot Kaikki laitteeseen tulevat kaapelit on kiinnitettävä käyttäen sopivia vedonpoistimia. RTD on asennettava sopivaan metalli- tai muovikoteloon, jonka palonsuojaus on vähintään IEC V-1. Älä asenna ilmastointilaitteen sisälle. Kaikissa tapauksissa asiattomien henkilöiden pääsy laitteisiin on estettävä (koteloa ei voi avata ilman työkalua). Laitteen voi asentaa vaaka- tai pystysuoraan asentoon. Kun RTD saa sähkövirran sisätiloihin tarkoitetusta virtalähteestä tai muusta non-selv-virtalähteestä, kaikki ulkopuoliset johdotukset ja sähköisesti kytketyt laitteet pitää eristää niin, etteivät asiattomat henkilöt pääse käsiksi niihin. Jos tämä ei ole mahdollista, sähkövirta pitää syöttää RTD-laitteeseen SELV-virtalähteestä. RS485-kaapeleiden pitää olla suojattua tai suojaamatonta kierrettyä parikaapelia, 24 awg, joka on spesifikaation Cat3, Cat4 tai Cat5 mukaista. Käytä kierrettyä parikaapelia kytkentöihin DB,DA, ja lisäydintä maadoituskytkentään. Asenna RS485-kaapeli kuvassa 4 näytetyllä tavalla. P1,P2-verkko pitää kytkeä kuvassa 3 näytetyllä tavalla. RTD:hen voi kytkeä korkeintaan 16 laitetta ja yhden kauko-ohjaimen. Sähköiset Ympäristö Syöttö 15 V 24 V DC, 120 ma Säädetty Lämpötila Virran <2,5 VA Storage -10 C 50 C Liittimet Ryhmäliitin 0,75 mm 2 :n kaapeliin Toiminta 0 C 50 C Verkko P1P2 RS485 < 500 m < 500 m voidaan suht. kosteus 0 90 % pisaroimaton Tuotteesi on merkitty vasemmalla kuvatulla symbolilla. Tämä merkintä osoittaa, ettei tätä tuotetta saa hävittää talousjätteen mukana Euroopan unionin alueella. Sopimaton hävitystapa voi olla haitallinen. Sinä vastaat siitä, että romutettava laite toimitetaan asianmukaiseen keräyspisteeseen sähkö- ja elektroniikkalaitteiden kierrätystä varten. Laitteet pitää käsitellä erikoistuneessa laitoksessa uutta käyttöä, kierrätystä ja talteenottoa varten. Suojele ympäristöä ja ihmisten terveyttä varmistamalla, että tämä tuote hävitetään oikealla tavalla. Pyydä lisätietoja asentajalta tai paikallisilta viranomaisilta. Noudata staattiselle sähkölle arkojen laitteille säädettyjä varotoimia. Tarkemmat tiedot, mukaan lukien häiriökoodit, löytyvät osoitteesta 4 FIN RTD-NET Installation Instructions

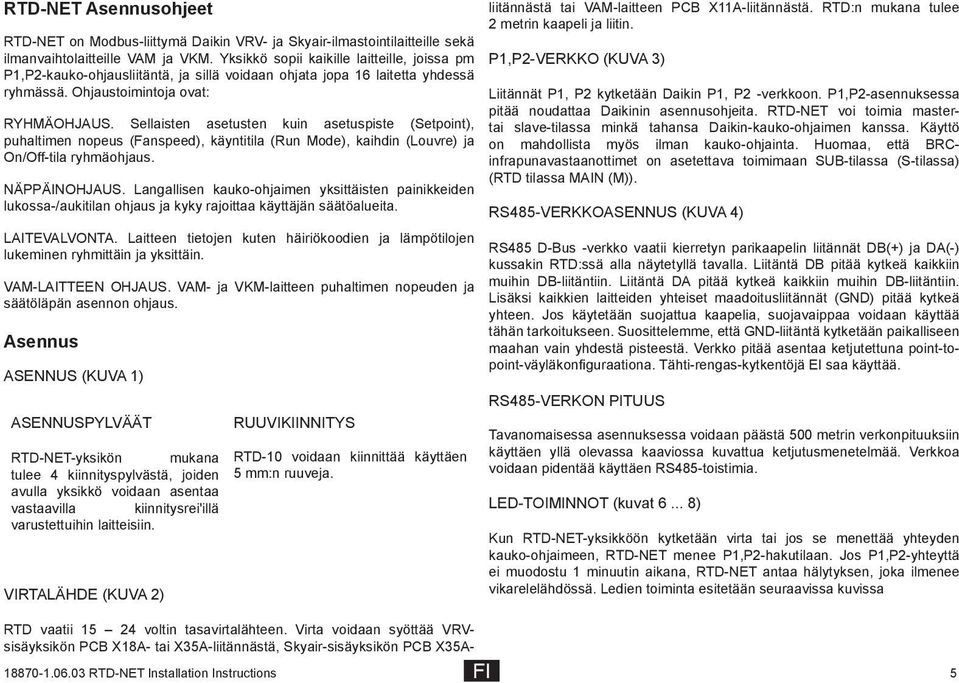

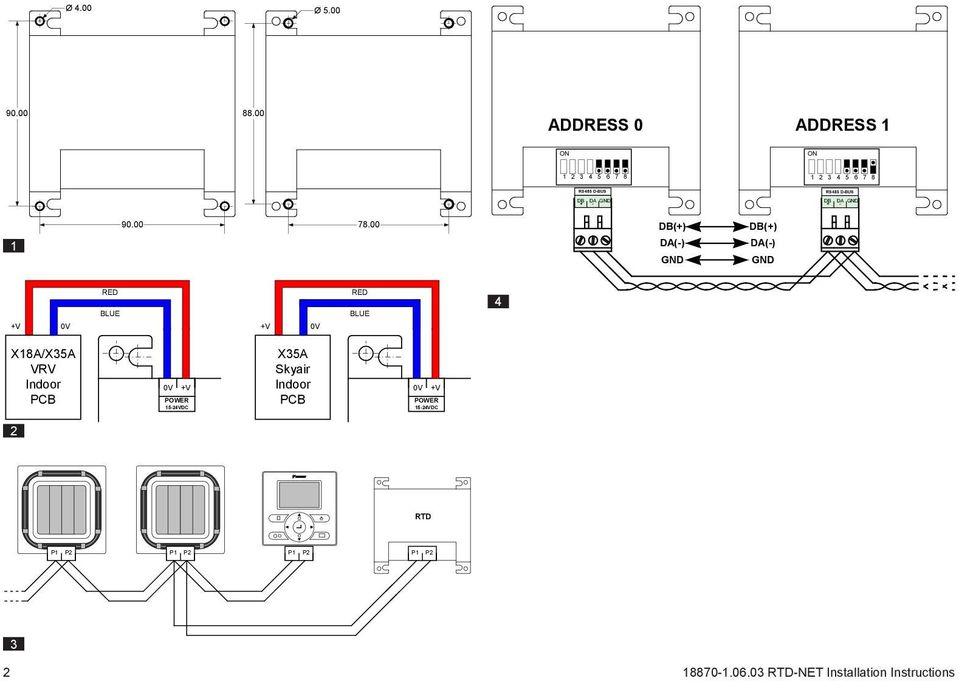

5 RTD-NET Asennusohjeet RTD-NET on Modbus-liittymä Daikin VRV- ja Skyair-ilmastointilaitteille sekä ilmanvaihtolaitteille VAM ja VKM. Yksikkö sopii kaikille laitteille, joissa pm P1,P2-kauko-ohjausliitäntä, ja sillä voidaan ohjata jopa 16 laitetta yhdessä ryhmässä. Ohjaustoimintoja ovat: RYHMÄOHJAUS. Sellaisten asetusten kuin asetuspiste (Setpoint), puhaltimen nopeus (Fanspeed), käyntitila (Run Mode), kaihdin (Louvre) ja On/Off-tila ryhmäohjaus. NÄPPÄINOHJAUS. Langallisen kauko-ohjaimen yksittäisten painikkeiden lukossa-/aukitilan ohjaus ja kyky rajoittaa käyttäjän säätöalueita. LAITEVALVTA. Laitteen tietojen kuten häiriökoodien ja lämpötilojen lukeminen ryhmittäin ja yksittäin. VAM-LAITTEEN OHJAUS. VAM- ja VKM-laitteen puhaltimen nopeuden ja säätöläpän asennon ohjaus. Asennus ASENNUS (KUVA 1) ASENNUSPYLVÄÄT RTD-NET-yksikön mukana tulee 4 kiinnityspylvästä, joiden avulla yksikkö voidaan asentaa vastaavilla kiinnitysrei'illä varustettuihin laitteisiin. VIRTALÄHDE (KUVA 2) RUUVIKIINNITYS RTD-10 voidaan kiinnittää käyttäen 5 mm:n ruuveja. FI RTD vaatii voltin tasavirtalähteen. Virta voidaan syöttää VRVsisäyksikön PCB X18A- tai X35A-liitännästä, Skyair-sisäyksikön PCB X35Aliitännästä tai VAM-laitteen PCB X11A-liitännästä. RTD:n mukana tulee 2 metrin kaapeli ja liitin. P1,P2-VERKKO (KUVA 3) Liitännät P1, P2 kytketään Daikin P1, P2 -verkkoon. P1,P2-asennuksessa pitää noudattaa Daikinin asennusohjeita. RTD-NET voi toimia mastertai slave-tilassa minkä tahansa Daikin-kauko-ohjaimen kanssa. Käyttö on mahdollista myös ilman kauko-ohjainta. Huomaa, että BRCinfrapunavastaanottimet on asetettava toimimaan SUB-tilassa (S-tilassa) (RTD tilassa MAIN (M)). RS485-VERKKOASENNUS (KUVA 4) RS485 D-Bus -verkko vaatii kierretyn parikaapelin liitännät DB(+) ja DA(-) kussakin RTD:ssä alla näytetyllä tavalla. Liitäntä DB pitää kytkeä kaikkiin muihin DB-liitäntiin. Liitäntä DA pitää kytkeä kaikkiin muihin DB-liitäntiin. Lisäksi kaikkien laitteiden yhteiset maadoitusliitännät (GND) pitää kytkeä yhteen. Jos käytetään suojattua kaapelia, suojavaippaa voidaan käyttää tähän tarkoitukseen. Suosittelemme, että GND-liitäntä kytketään paikalliseen maahan vain yhdestä pisteestä. Verkko pitää asentaa ketjutettuna point-topoint-väyläkonfiguraationa. Tähti-rengas-kytkentöjä EI saa käyttää. RS485-VERK PITUUS Tavanomaisessa asennuksessa voidaan päästä 500 metrin verkonpituuksiin käyttäen yllä olevassa kaaviossa kuvattua ketjutusmenetelmää. Verkkoa voidaan pidentää käyttäen RS485-toistimia. LED-TOIMINNOT (kuvat ) Kun RTD-NET-yksikköön kytketään virta tai jos se menettää yhteyden kauko-ohjaimeen, RTD-NET menee P1,P2-hakutilaan. Jos P1,P2-yhteyttä ei muodostu 1 minuutin aikana, RTD-NET antaa hälytyksen, joka ilmenee vikarelelähdössä. Ledien toiminta esitetään seuraavissa kuvissa RTD-NET Installation Instructions 5

6 Virrankytkemissekvenssi: Tehdasasetukset Virrankytkemissekvenssi: Omat asetukset P1,P2-haku. Virran kytkemisen ja asetusten teon jälkeen Ei häiriötä -tila Laitehäiriö Virhe laitteen asetuksissa Ilmastointilaite puuttuu (U5-häiriö) RS485-yhteyden aikakatkaisu LED-avain: Kuva 6a Kuva 6b Kuva 6c Kuva 7a Kuva 7b Kuva 8a Kuva 8b Kuva 8c Modbus-protokolla MODBUS-KFIGURAATIO Verkko 3-johtiminen RS485 Tila Modbus RTU Slave Baudinopeus 9600* Pariteetti Ei mitään* Stop-bitit 1 Rekisteri 0 *RTD-rajapintoihin voidaan tarvittaessa asettaa erilaiset baudinopeus- ja pariteettiasetukset. OFF Vilkkuu LAITTEEN HAKU Modbus-osoitealue asetettuna käyttäen SW1:tä (kuva 5). Tarkemmat tiedot Modbus-protokollasta löytyvät Modicon Modbus protokollaoppaasta (Modicon Modbus Protocol Reference Guide), joka on saatavana internetin kautta. Kun RTD-NET-yksikköön kytketään virta tai jos se menettää yhteyden kauko-ohjaimeen, RTD-NET menee P1,P2-hakutilaan. Jos P1,P2-yhteyttä ei muodostu 1 minuutin aikana, RTD-NET antaa hälytyksen, joka ilmenee vikarelelähdössä. YHTEENSOPIVUUS RTD-10:n KANSSA MODBUS-REKISTERIT RTD-Net tukee kahden tyyppisiä rekistereitä, analogisia Holdingrekistereitä ja analogisia Input -rekistereitä. Rekisteriosoitteet ovat "0"-pohjaisia alueella RTD-10:n Modbus-rekisteri on järjestetty samalla tavalla kuin RTD-NET:issä. Siksi tässä tietolehdessä esitetyt Modbusin toiminnot koskevat myös RTD- 10:n Modbus-käyttöä, kun RTD-10-laitteissa on sama varusohjelmiston versio. Rekisterin tyyppi Käyttö Toiminta Holding-rekisteri Luku/Kirjoitus Ohjaus- ja komentorekisterit Input-rekisteri Vain luku Luku- ja valvontarekisterit Kaikki analogiset ja digitaaliset arvot saadaan näistä rekistereistä. Kaikki rekisteriarvot ovat 2-tavuisia (16-bittisiä) arvoja. 6 FI RTD-NET Installation Instructions

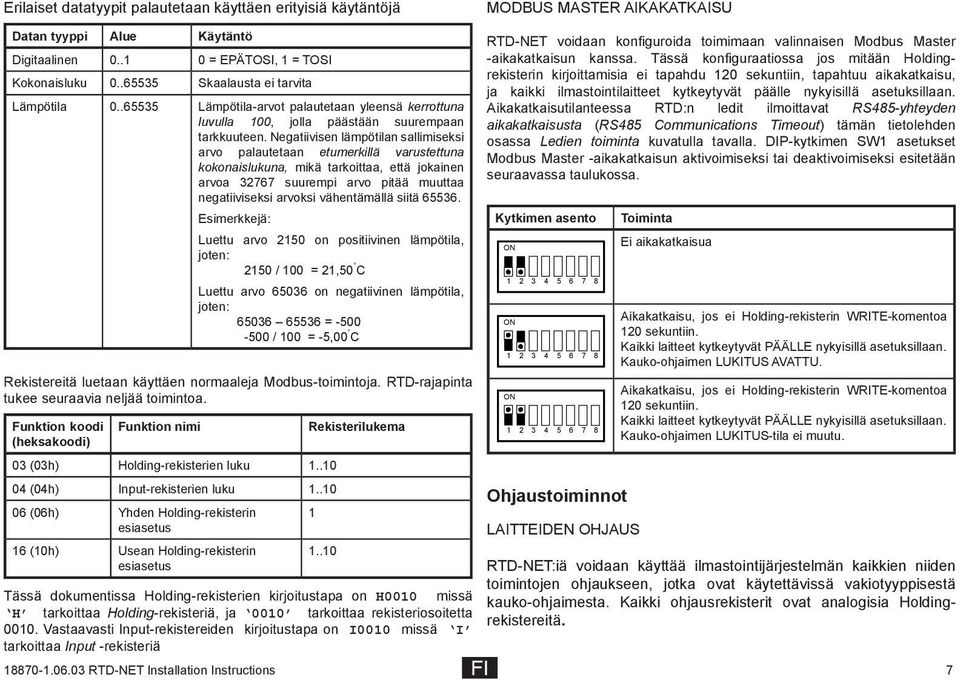

7 Erilaiset datatyypit palautetaan käyttäen erityisiä käytäntöjä MODBUS MASTER AIKAKATKAISU Datan tyyppi Alue Käytäntö Digitaalinen = EPÄTOSI, 1 = TOSI Kokonaisluku Skaalausta ei tarvita Lämpötila Lämpötila-arvot palautetaan yleensä kerrottuna luvulla 100, jolla päästään suurempaan tarkkuuteen. Negatiivisen lämpötilan sallimiseksi arvo palautetaan etumerkillä varustettuna kokonaislukuna, mikä tarkoittaa, että jokainen arvoa suurempi arvo pitää muuttaa negatiiviseksi arvoksi vähentämällä siitä Esimerkkejä: Luettu arvo 2150 on positiivinen lämpötila, joten: 2150 / 100 = 21,50 C Luettu arvo on negatiivinen lämpötila, joten: = / 100 = -5,00 C Rekistereitä luetaan käyttäen normaaleja Modbus-toimintoja. RTD-rajapinta tukee seuraavia neljää toimintoa. Funktion koodi (heksakoodi) Funktion nimi 03 (03h) Holding-rekisterien luku (04h) Input-rekisterien luku (06h) Yhden Holding-rekisterin esiasetus 16 (10h) Usean Holding-rekisterin esiasetus Rekisterilukema Tässä dokumentissa Holding-rekisterien kirjoitustapa on H0010 missä H tarkoittaa Holding-rekisteriä, ja 0010 tarkoittaa rekisteriosoitetta Vastaavasti Input-rekistereiden kirjoitustapa on I0010 missä I tarkoittaa Input -rekisteriä FI RTD-NET voidaan konfiguroida toimimaan valinnaisen Modbus Master -aikakatkaisun kanssa. Tässä konfiguraatiossa jos mitään Holdingrekisterin kirjoittamisia ei tapahdu 120 sekuntiin, tapahtuu aikakatkaisu, ja kaikki ilmastointilaitteet kytkeytyvät päälle nykyisillä asetuksillaan. Aikakatkaisutilanteessa RTD:n ledit ilmoittavat RS485-yhteyden aikakatkaisusta (RS485 Communications Timeout) tämän tietolehden osassa Ledien toiminta kuvatulla tavalla. DIP-kytkimen SW1 asetukset Modbus Master -aikakatkaisun aktivoimiseksi tai deaktivoimiseksi esitetään seuraavassa taulukossa. Kytkimen asento Toiminta RTD-NET Installation Instructions 7 Ohjaustoiminnot LAITTEIDEN OHJAUS Ei aikakatkaisua Aikakatkaisu, jos ei Holding-rekisterin WRITE-komentoa 120 sekuntiin. Kaikki laitteet kytkeytyvät PÄÄLLE nykyisillä asetuksillaan. Kauko-ohjaimen LUKITUS AVATTU. Aikakatkaisu, jos ei Holding-rekisterin WRITE-komentoa 120 sekuntiin. Kaikki laitteet kytkeytyvät PÄÄLLE nykyisillä asetuksillaan. Kauko-ohjaimen LUKITUS-tila ei muutu. RTD-NET:iä voidaan käyttää ilmastointijärjestelmän kaikkien niiden toimintojen ohjaukseen, jotka ovat käytettävissä vakiotyyppisestä kauko-ohjaimesta. Kaikki ohjausrekisterit ovat analogisia Holdingrekistereitä.

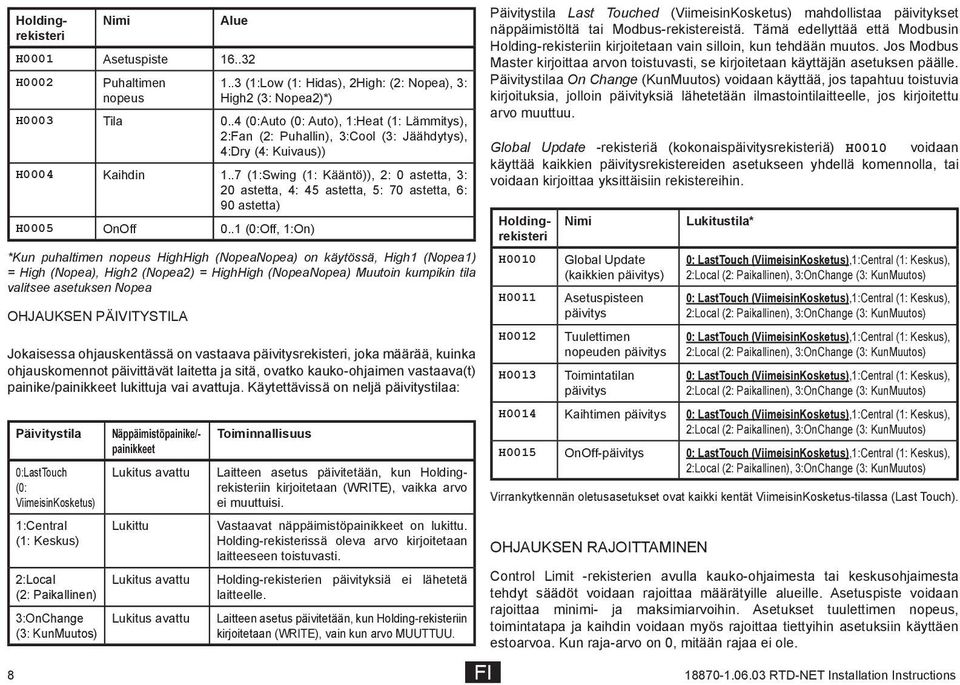

8 Nimi Alue H0001 Asetuspiste H0002 Puhaltimen nopeus 1..3 (1:Low (1: Hidas), 2High: (2: Nopea), 3: High2 (3: Nopea2)*) H0003 Tila 0..4 (0:Auto (0: Auto), 1:Heat (1: Lämmitys), 2:Fan (2: Puhallin), 3:Cool (3: Jäähdytys), 4:Dry (4: Kuivaus)) H0004 Kaihdin 1..7 (1:Swing (1: Kääntö)), 2: 0 astetta, 3: 20 astetta, 4: 45 astetta, 5: 70 astetta, 6: 90 astetta) H0005 OnOff 0..1 (0:Off, 1:On) *Kun puhaltimen nopeus HighHigh (NopeaNopea) on käytössä, High1 (Nopea1) = High (Nopea), High2 (Nopea2) = HighHigh (NopeaNopea) Muutoin kumpikin tila valitsee asetuksen Nopea OHJAUKSEN PÄIVITYSTILA Jokaisessa ohjauskentässä on vastaava päivitysrekisteri, joka määrää, kuinka ohjauskomennot päivittävät laitetta ja sitä, ovatko kauko-ohjaimen vastaava(t) painike/painikkeet lukittuja vai avattuja. Käytettävissä on neljä päivitystilaa: Päivitystila 0:LastTouch (0: ViimeisinKosketus) 1:Central (1: Keskus) 2:Local (2: Paikallinen) 3:OnChange (3: KunMuutos) Holdingrekisteri Näppäimistöpainike/- painikkeet Lukitus avattu Lukittu Lukitus avattu Lukitus avattu Toiminnallisuus Laitteen asetus päivitetään, kun Holdingrekisteriin kirjoitetaan (WRITE), vaikka arvo ei muuttuisi. Vastaavat näppäimistöpainikkeet on lukittu. Holding-rekisterissä oleva arvo kirjoitetaan laitteeseen toistuvasti. Holding-rekisterien päivityksiä ei lähetetä laitteelle. Laitteen asetus päivitetään, kun Holding-rekisteriin kirjoitetaan (WRITE), vain kun arvo MUUTTUU. Päivitystila Last Touched (ViimeisinKosketus) mahdollistaa päivitykset näppäimistöltä tai Modbus-rekistereistä. Tämä edellyttää että Modbusin Holding-rekisteriin kirjoitetaan vain silloin, kun tehdään muutos. Jos Modbus Master kirjoittaa arvon toistuvasti, se kirjoitetaan käyttäjän asetuksen päälle. Päivitystilaa On Change (KunMuutos) voidaan käyttää, jos tapahtuu toistuvia kirjoituksia, jolloin päivityksiä lähetetään ilmastointilaitteelle, jos kirjoitettu arvo muuttuu. Global Update -rekisteriä (kokonaispäivitysrekisteriä) H0010 voidaan käyttää kaikkien päivitysrekistereiden asetukseen yhdellä komennolla, tai voidaan kirjoittaa yksittäisiin rekistereihin. Holdingrekisteri 8 FI RTD-NET Installation Instructions H0010 H0011 H0012 H0013 Nimi Global Update (kaikkien päivitys) Asetuspisteen päivitys Tuulettimen nopeuden päivitys Toimintatilan päivitys Lukitustila* 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), H0014 Kaihtimen päivitys 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), H0015 OnOff-päivitys 0: LastTouch (ViimeisinKosketus),1:Central (1: Keskus), Virrankytkennän oletusasetukset ovat kaikki kentät ViimeisinKosketus-tilassa (Last Touch). OHJAUKSEN RAJOITTAMINEN Control Limit -rekisterien avulla kauko-ohjaimesta tai keskusohjaimesta tehdyt säädöt voidaan rajoittaa määrätyille alueille. Asetuspiste voidaan rajoittaa minimi- ja maksimiarvoihin. Asetukset tuulettimen nopeus, toimintatapa ja kaihdin voidaan myös rajoittaa tiettyihin asetuksiin käyttäen estoarvoa. Kun raja-arvo on 0, mitään rajaa ei ole.

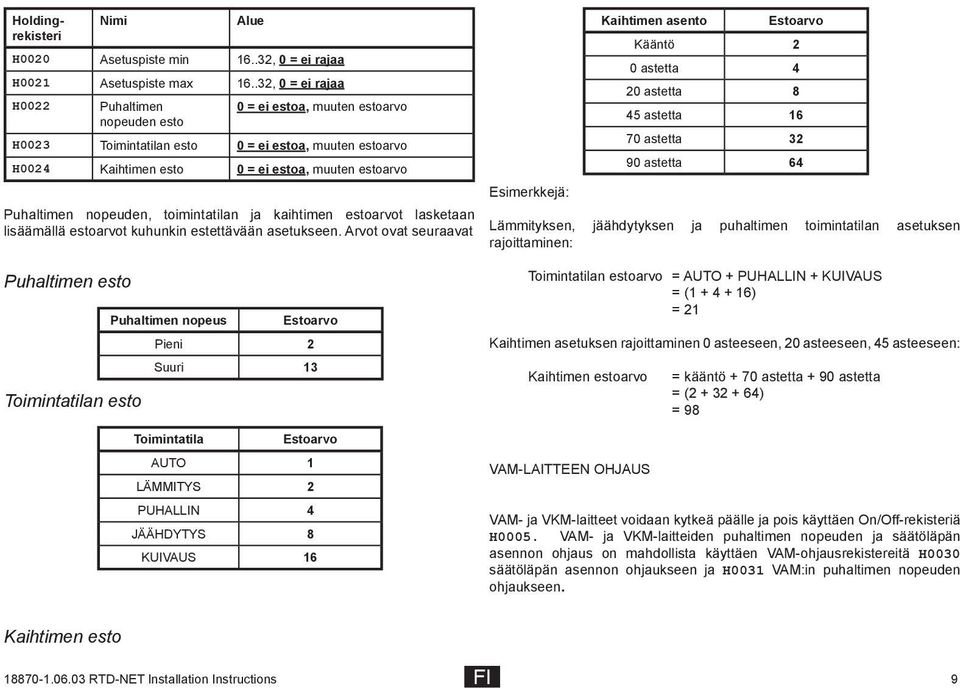

9 Holdingrekisteri Nimi Alue H0020 Asetuspiste min , 0 = ei rajaa H0021 Asetuspiste max , 0 = ei rajaa H0022 Puhaltimen nopeuden esto 0 = ei estoa, muuten estoarvo H0023 Toimintatilan esto 0 = ei estoa, muuten estoarvo H0024 Kaihtimen esto 0 = ei estoa, muuten estoarvo Puhaltimen nopeuden, toimintatilan ja kaihtimen estoarvot lasketaan lisäämällä estoarvot kuhunkin estettävään asetukseen. Arvot ovat seuraavat Esimerkkejä: Kaihtimen asento Estoarvo Kääntö 2 0 astetta 4 20 astetta 8 45 astetta astetta astetta 64 Lämmityksen, jäähdytyksen ja puhaltimen toimintatilan asetuksen rajoittaminen: Puhaltimen esto Puhaltimen nopeus Estoarvo Pieni 2 Suuri 13 Toimintatilan esto Toimintatila Estoarvo AUTO 1 LÄMMITYS 2 PUHALLIN 4 JÄÄHDYTYS 8 KUIVAUS 16 Toimintatilan estoarvo = AUTO + PUHALLIN + KUIVAUS = ( ) = 21 Kaihtimen asetuksen rajoittaminen 0 asteeseen, 20 asteeseen, 45 asteeseen: Kaihtimen estoarvo VAM-LAITTEEN OHJAUS = kääntö + 70 astetta + 90 astetta = ( ) = 98 VAM- ja VKM-laitteet voidaan kytkeä päälle ja pois käyttäen On/Off-rekisteriä H0005. VAM- ja VKM-laitteiden puhaltimen nopeuden ja säätöläpän asennon ohjaus on mahdollista käyttäen VAM-ohjausrekistereitä H0030 säätöläpän asennon ohjaukseen ja H0031 VAM:in puhaltimen nopeuden ohjaukseen. Kaihtimen esto RTD-NET Installation Instructions FI 9

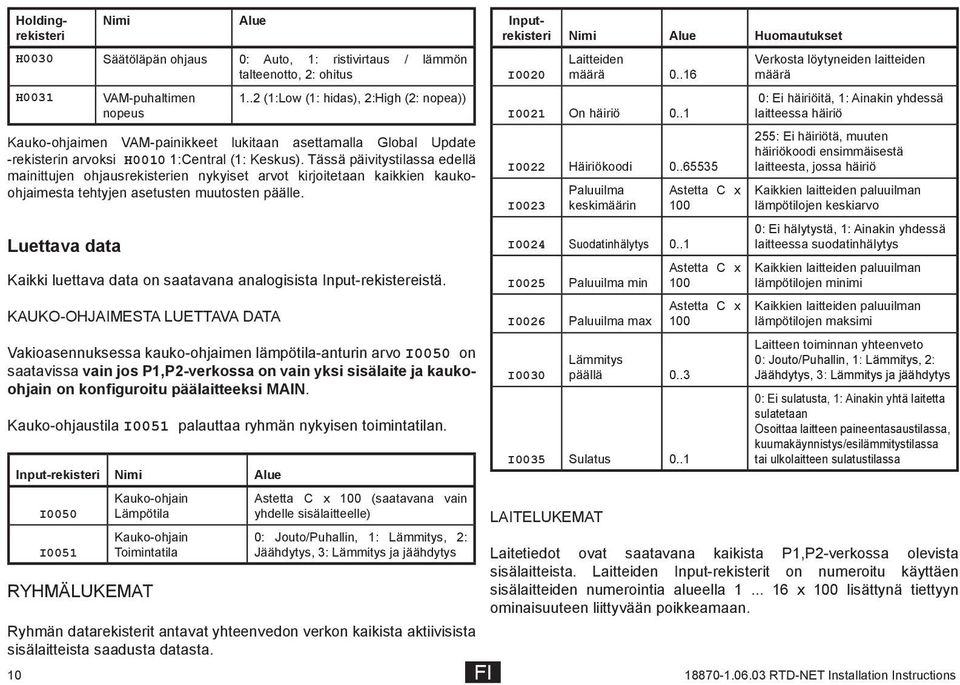

10 Holdingrekisteri Nimi Alue H0030 Säätöläpän ohjaus 0: Auto, 1: ristivirtaus / lämmön talteenotto, 2: ohitus H0031 VAM-puhaltimen nopeus 1..2 (1:Low (1: hidas), 2:High (2: nopea)) Kauko-ohjaimen VAM-painikkeet lukitaan asettamalla Global Update -rekisterin arvoksi H0010 1:Central (1: Keskus). Tässä päivitystilassa edellä mainittujen ohjausrekisterien nykyiset arvot kirjoitetaan kaikkien kaukoohjaimesta tehtyjen asetusten muutosten päälle. Luettava data Kaikki luettava data on saatavana analogisista Input-rekistereistä. KAUKO-OHJAIMESTA LUETTAVA DATA Vakioasennuksessa kauko-ohjaimen lämpötila-anturin arvo I0050 on saatavissa vain jos P1,P2-verkossa on vain yksi sisälaite ja kaukoohjain on konfiguroitu päälaitteeksi MAIN. Kauko-ohjaustila I0051 palauttaa ryhmän nykyisen toimintatilan. Input-rekisteri Nimi Alue I0050 I0051 Kauko-ohjain Lämpötila Kauko-ohjain Toimintatila RYHMÄLUKEMAT Astetta C x 100 (saatavana vain yhdelle sisälaitteelle) 0: Jouto/Puhallin, 1: Lämmitys, 2: Jäähdytys, 3: Lämmitys ja jäähdytys Ryhmän datarekisterit antavat yhteenvedon verkon kaikista aktiivisista sisälaitteista saadusta datasta. FI Inputrekisteri Nimi Alue Huomautukset RTD-NET Installation Instructions I0020 Laitteiden määrä I0021 On häiriö 0..1 I0022 Häiriökoodi I0023 Paluuilma keskimäärin I0024 Suodatinhälytys 0..1 I0025 I0026 I0030 Paluuilma min Paluuilma max Lämmitys päällä 0..3 I0035 Sulatus 0..1 LAITELUKEMAT Astetta C x 100 Astetta C x 100 Astetta C x 100 Verkosta löytyneiden laitteiden määrä 0: Ei häiriöitä, 1: Ainakin yhdessä laitteessa häiriö 255: Ei häiriötä, muuten häiriökoodi ensimmäisestä laitteesta, jossa häiriö Kaikkien laitteiden paluuilman lämpötilojen keskiarvo 0: Ei hälytystä, 1: Ainakin yhdessä laitteessa suodatinhälytys Kaikkien laitteiden paluuilman lämpötilojen minimi Kaikkien laitteiden paluuilman lämpötilojen maksimi Laitteen toiminnan yhteenveto 0: Jouto/Puhallin, 1: Lämmitys, 2: Jäähdytys, 3: Lämmitys ja jäähdytys 0: Ei sulatusta, 1: Ainakin yhtä laitetta sulatetaan Osoittaa laitteen paineentasaustilassa, kuumakäynnistys/esilämmitystilassa tai ulkolaitteen sulatustilassa Laitetiedot ovat saatavana kaikista P1,P2-verkossa olevista sisälaitteista. Laitteiden Input-rekisterit on numeroitu käyttäen sisälaitteiden numerointia alueella x 100 lisättynä tiettyyn ominaisuuteen liittyvään poikkeamaan.

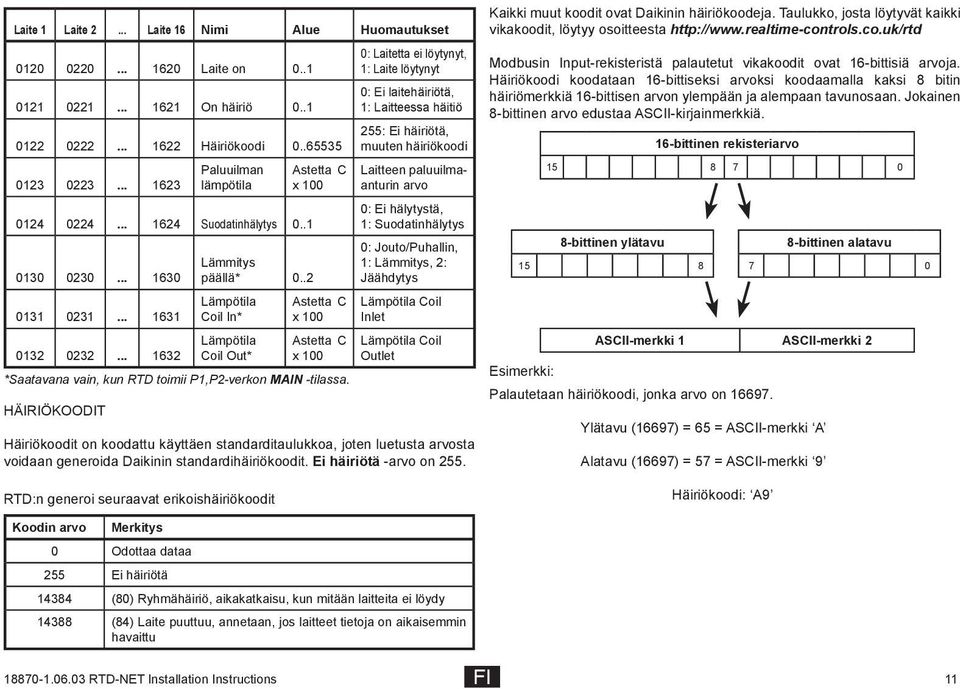

11 Laite 1 Laite 2... Laite 16 Nimi Alue Huomautukset Laite on On häiriö Häiriökoodi Paluuilman lämpötila Suodatinhälytys Astetta C x 100 Lämmitys päällä* 0..2 Lämpötila Coil In* Lämpötila Coil Out* Astetta C x 100 Astetta C x 100 *Saatavana vain, kun RTD toimii P1,P2-verkon MAIN -tilassa. HÄIRIÖKOODIT 0: Laitetta ei löytynyt, 1: Laite löytynyt 0: Ei laitehäiriötä, 1: Laitteessa häitiö 255: Ei häiriötä, muuten häiriökoodi Laitteen paluuilmaanturin arvo 0: Ei hälytystä, 1: Suodatinhälytys 0: Jouto/Puhallin, 1: Lämmitys, 2: Jäähdytys Lämpötila Coil Inlet Lämpötila Coil Outlet Häiriökoodit on koodattu käyttäen standarditaulukkoa, joten luetusta arvosta voidaan generoida Daikinin standardihäiriökoodit. Ei häiriötä -arvo on 255. Kaikki muut koodit ovat Daikinin häiriökoodeja. Taulukko, josta löytyvät kaikki vikakoodit, löytyy osoitteesta Modbusin Input-rekisteristä palautetut vikakoodit ovat 16-bittisiä arvoja. Häiriökoodi koodataan 16-bittiseksi arvoksi koodaamalla kaksi 8 bitin häiriömerkkiä 16-bittisen arvon ylempään ja alempaan tavunosaan. Jokainen 8-bittinen arvo edustaa ASCII-kirjainmerkkiä. 16-bittinen rekisteriarvo bittinen ylätavu 8-bittinen alatavu Esimerkki: ASCII-merkki 1 ASCII-merkki 2 Palautetaan häiriökoodi, jonka arvo on Ylätavu (16697) = 65 = ASCII-merkki A Alatavu (16697) = 57 = ASCII-merkki 9 RTD:n generoi seuraavat erikoishäiriökoodit Häiriökoodi: A9 Koodin arvo Merkitys 0 Odottaa dataa 255 Ei häiriötä (80) Ryhmähäiriö, aikakatkaisu, kun mitään laitteita ei löydy (84) Laite puuttuu, annetaan, jos laitteet tietoja on aikaisemmin havaittu RTD-NET Installation Instructions FI 11
