LCD-näyttö Käyttöohje XL2410T

Transkriptio

1 LCD-näyttö Käyttöohje XL2410T Tervetuloa

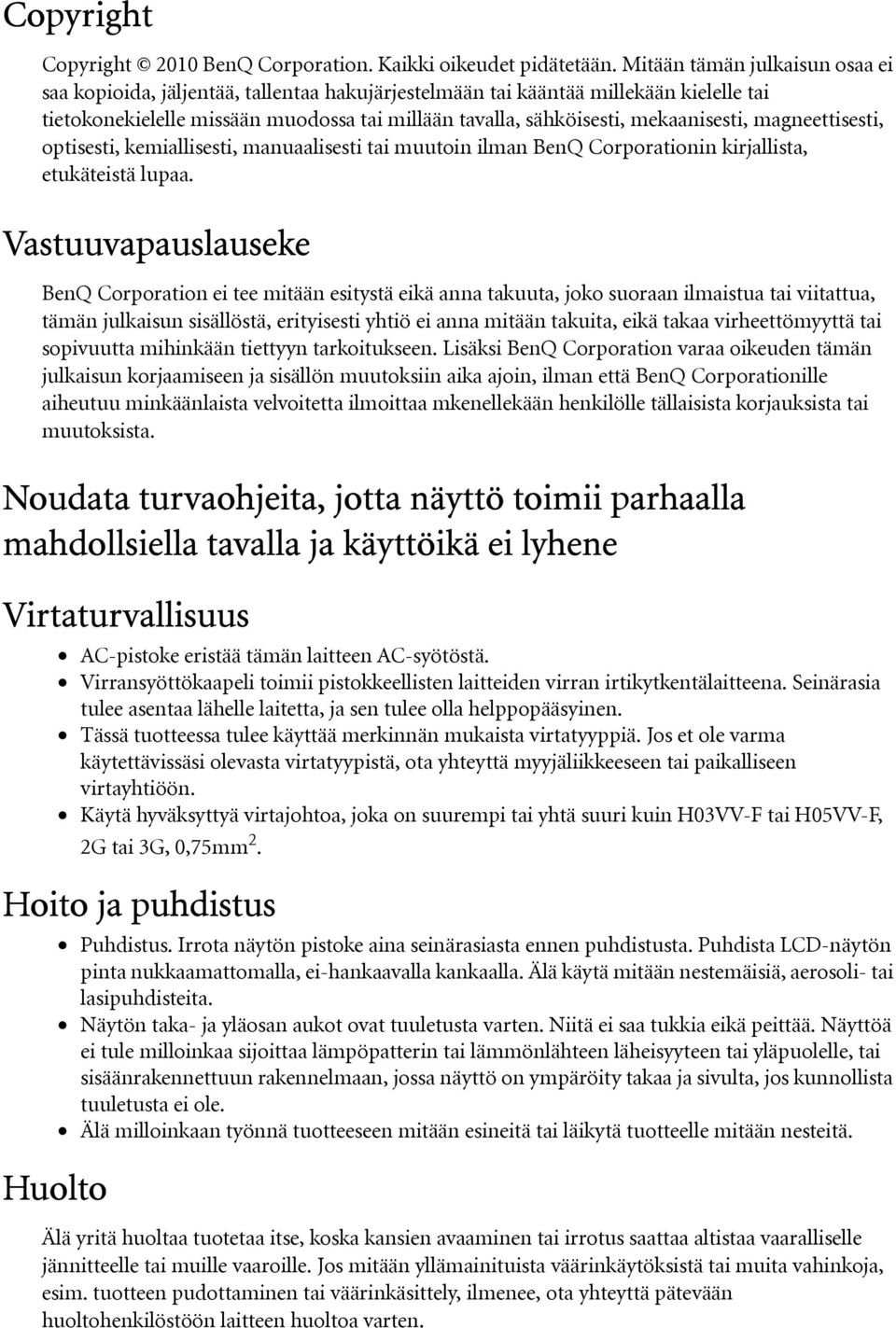

2 Copyright Copyright 2010 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista. Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollsiella tavalla ja käyttöikä ei lyhene Virtaturvallisuus AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm 2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaa sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. Huolto Älä yritä huoltaa tuotetaa itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten.

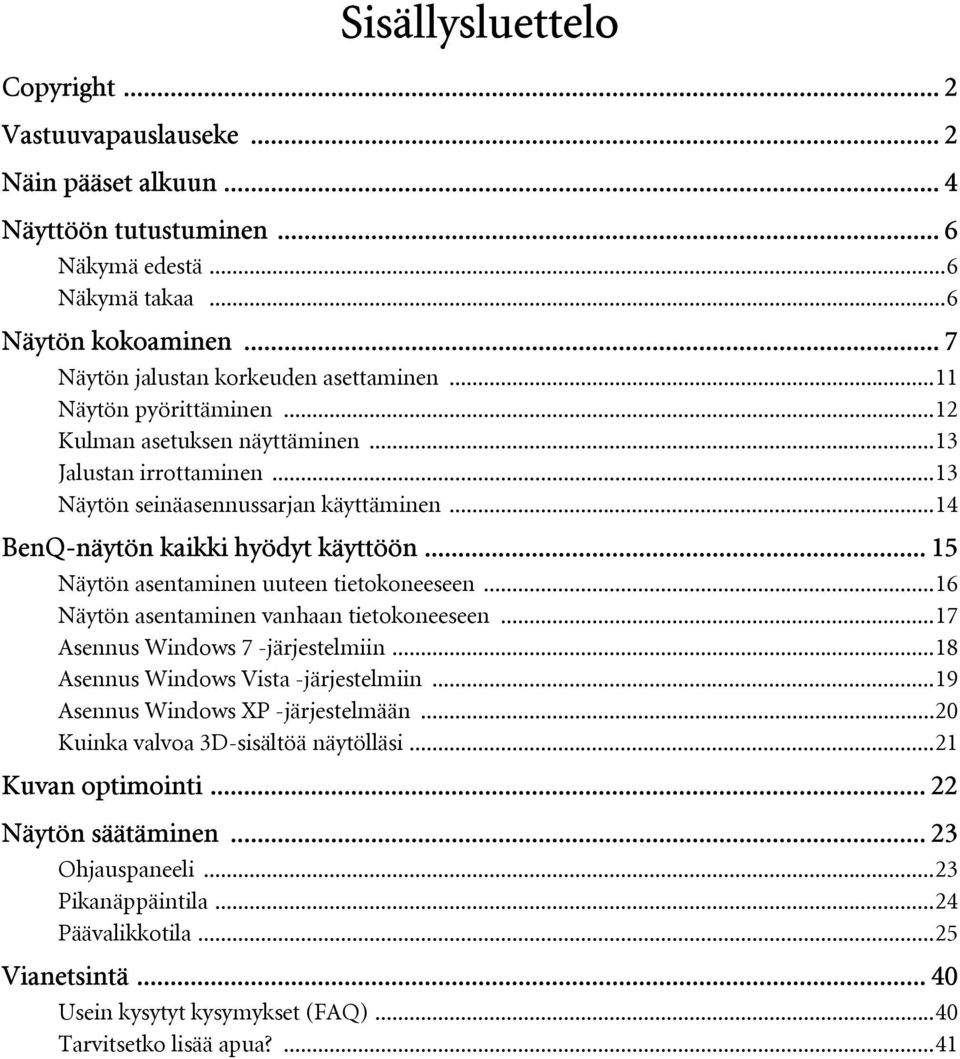

3 Sisällysluettelo Copyright... 2 Vastuuvapauslauseke... 2 Näin pääset alkuun... 4 Näyttöön tutustuminen... 6 Näkymä edestä...6 Näkymä takaa...6 Näytön kokoaminen... 7 Näytön jalustan korkeuden asettaminen...11 Näytön pyörittäminen...12 Kulman asetuksen näyttäminen...13 Jalustan irrottaminen...13 Näytön seinäasennussarjan käyttäminen...14 BenQ-näytön kaikki hyödyt käyttöön Näytön asentaminen uuteen tietokoneeseen...16 Näytön asentaminen vanhaan tietokoneeseen...17 Asennus Windows 7 -järjestelmiin...18 Asennus Windows Vista -järjestelmiin...19 Asennus Windows XP -järjestelmään...20 Kuinka valvoa 3D-sisältöä näytölläsi...21 Kuvan optimointi Näytön säätäminen Ohjauspaneeli...23 Pikanäppäintila...24 Päävalikkotila...25 Vianetsintä Usein kysytyt kysymykset (FAQ)...40 Tarvitsetko lisää apua?...41

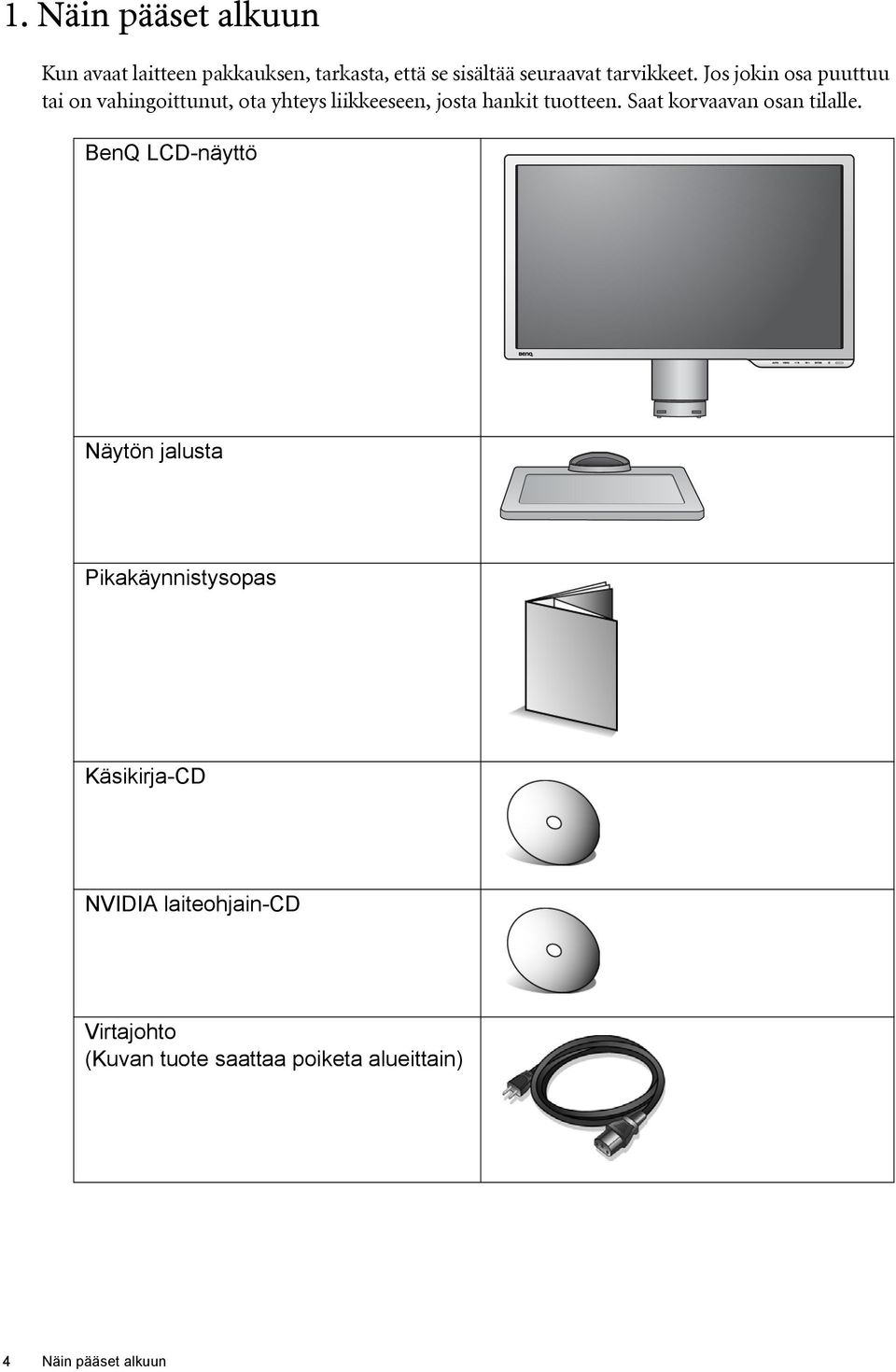

4 1. Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö Näytön jalusta Pikakäynnistysopas Käsikirja-CD NVIDIA laiteohjain-cd Virtajohto (Kuvan tuote saattaa poiketa alueittain) 4 Näin pääset alkuun

5 Videokaapeli: D-Sub Videokaapeli: DVI-D kaksoislinkki Videokaapeli: HDMI (valinnainen lisävaruste malleille, joissa on HDMI-sisääntulo, myydään erikseen) Hiiri (Valinnainen) Hiirialusta (Valinnainen) Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. Näin pääset alkuun 5

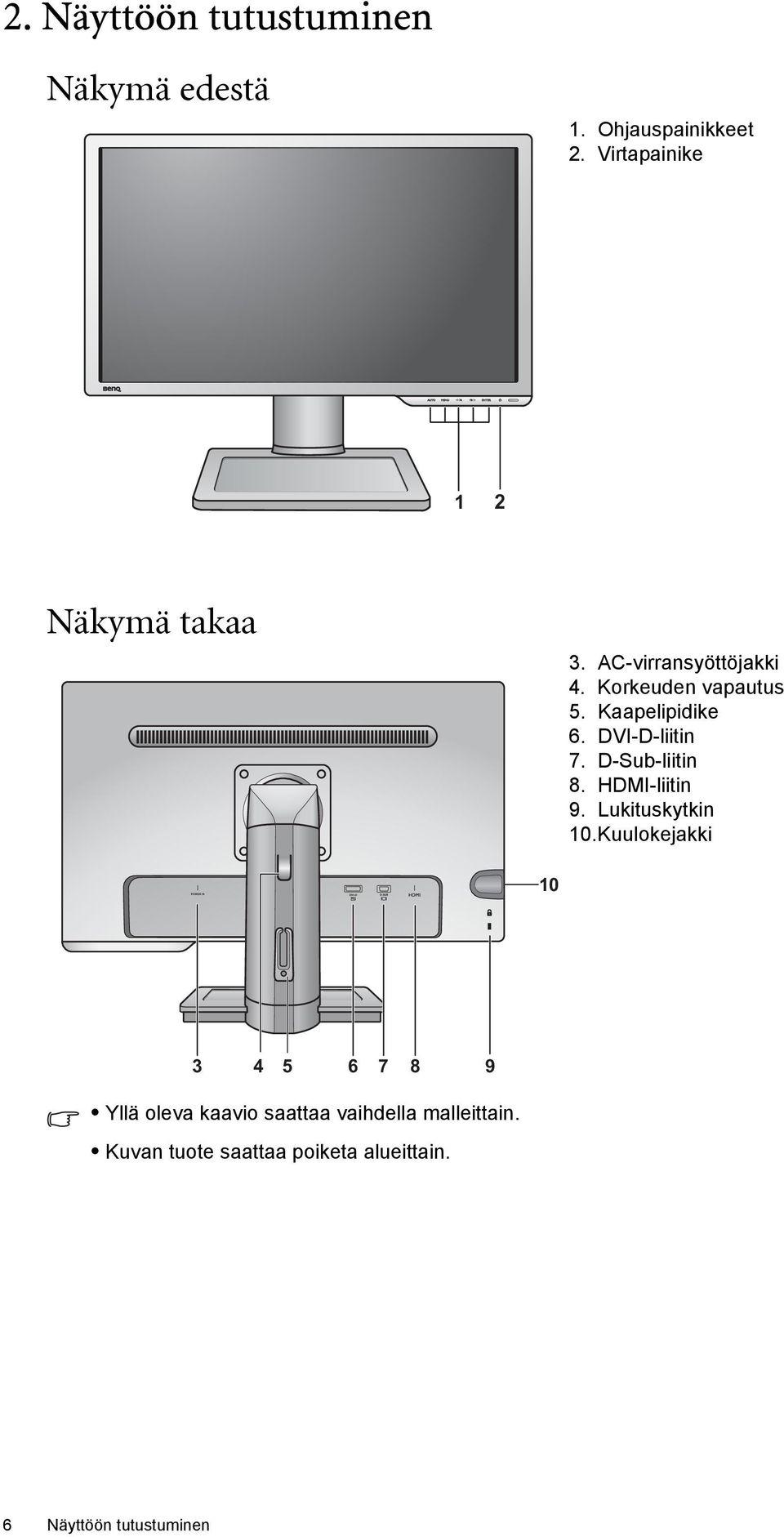

6 2. Näyttöön tutustuminen Näkymä edestä 1. Ohjauspainikkeet 2. Virtapainike 1 2 Näkymä takaa 3. AC-virransyöttöjakki 4. Korkeuden vapautus 5. Kaapelipidike 6. DVI-D-liitin 7. D-Sub-liitin 8. HDMI-liitin 9. Lukituskytkin 10.Kuulokejakki Yllä oleva kaavio saattaa vaihdella malleittain. Kuvan tuote saattaa poiketa alueittain. 6 Näyttöön tutustuminen

7 3. Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. 1. Kiinnitä näytön alusta. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä. Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle. Pidä näyttöä tukevasti pöytää vasten ja vedä jalustan vartta näytöstä poispäin ylös. Kohdista ja säädä jalustan istukka varren suuntaisesti. Työnnä istukka ja varsi yhteen. Kiristä näytön alustan pohjassa oleva peukaloruuvi kuvauksen mukaisesti. Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein. Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen. Laajenna jalusta suurimpaan laajennettuun paikkaan. Ja pyöritä näyttöä 90 astetta vastapäivään kuvauksen mukaisesti. Näytön kokoaminen 7

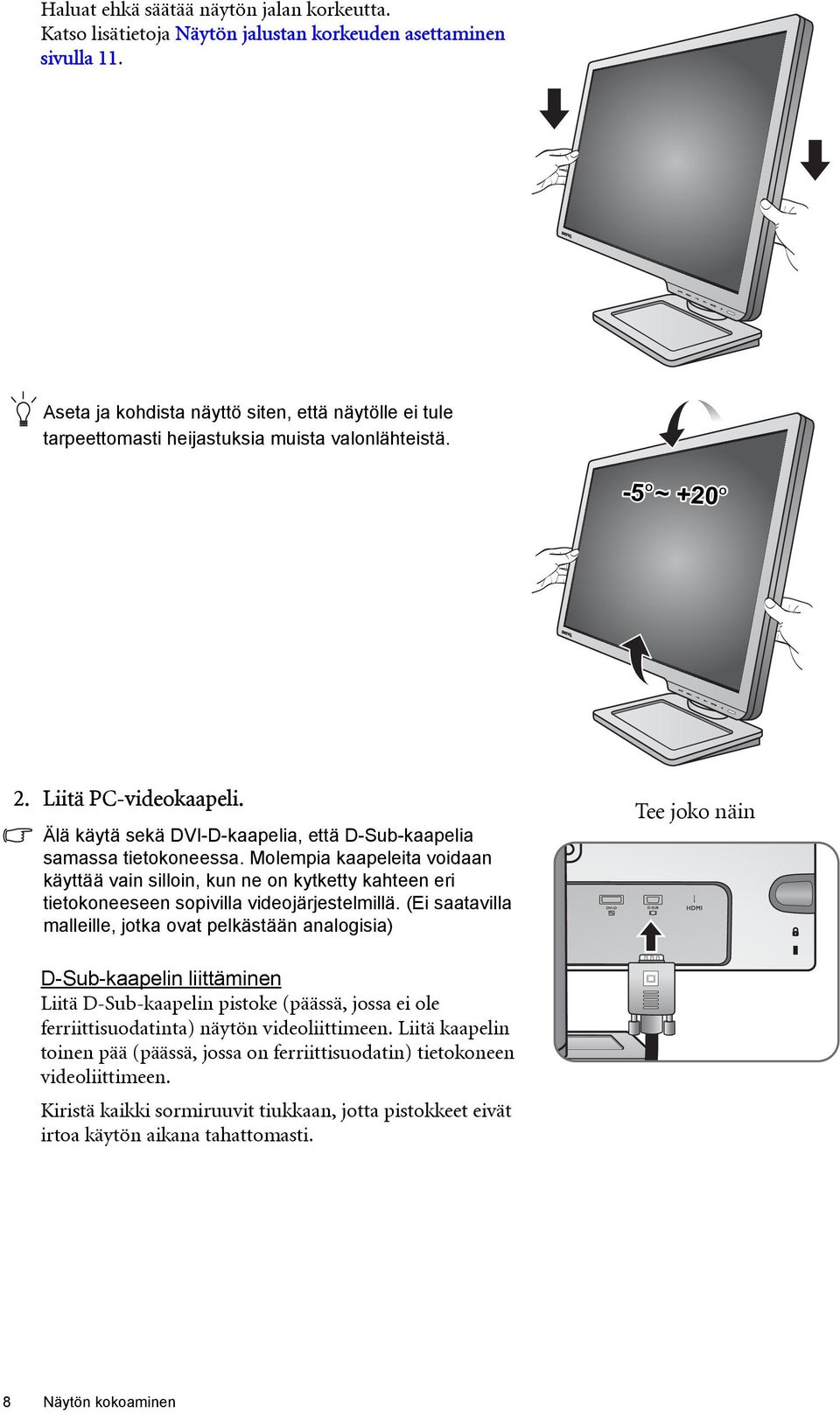

8 Haluat ehkä säätää näytön jalan korkeutta. Katso lisätietoja Näytön jalustan korkeuden asettaminen sivulla 11. Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä. -5 O ~ +20 O 2. Liitä PC-videokaapeli. Älä käytä sekä DVI-D-kaapelia, että D-Sub-kaapelia samassa tietokoneessa. Molempia kaapeleita voidaan käyttää vain silloin, kun ne on kytketty kahteen eri tietokoneeseen sopivilla videojärjestelmillä. (Ei saatavilla malleille, jotka ovat pelkästään analogisia) Tee joko näin D-Sub-kaapelin liittäminen Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. 8 Näytön kokoaminen

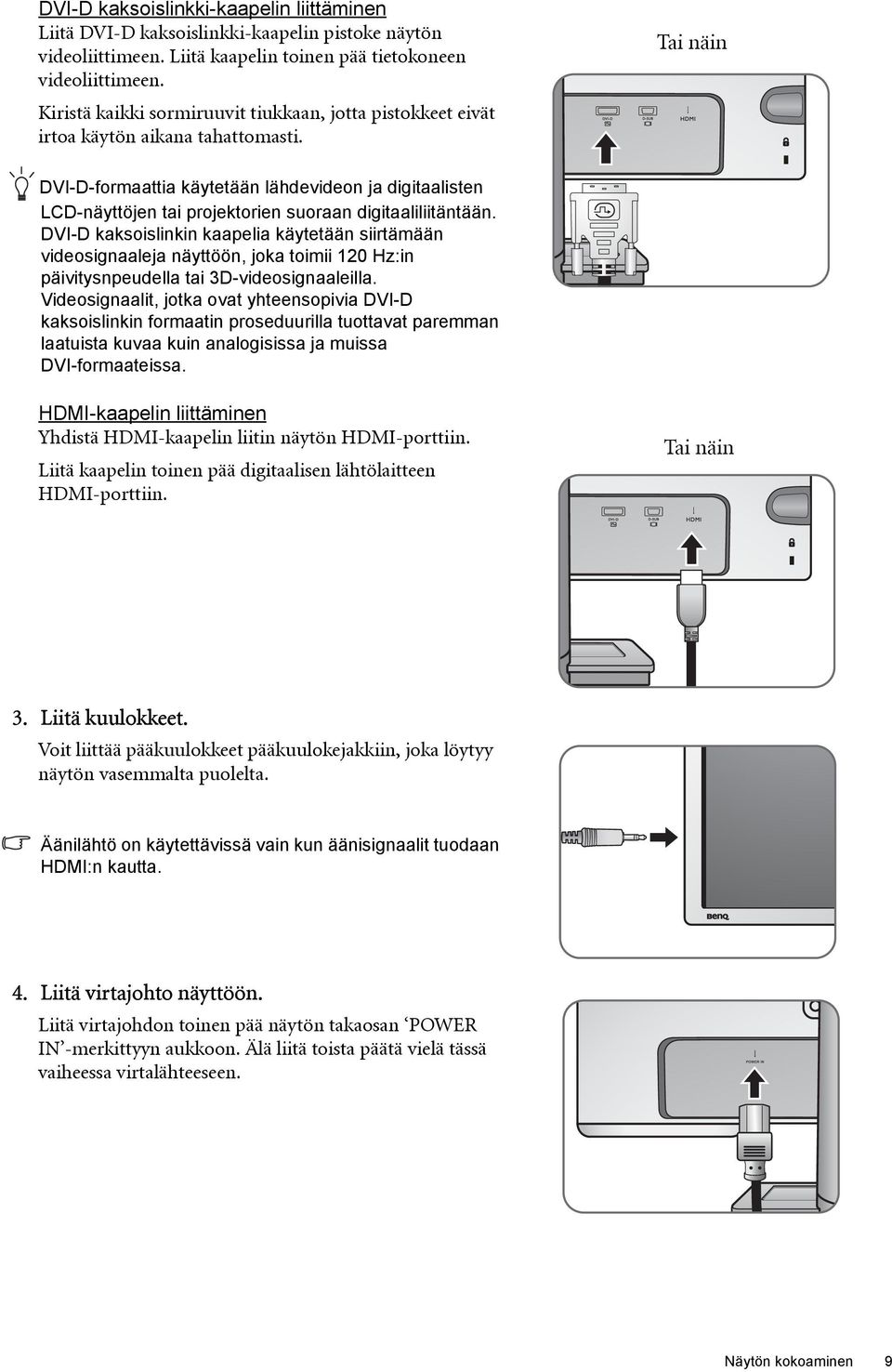

9 DVI-D kaksoislinkki-kaapelin liittäminen Liitä DVI-D kaksoislinkki-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. Tai näin DVI-D-formaattia käytetään lähdevideon ja digitaalisten LCD-näyttöjen tai projektorien suoraan digitaaliliitäntään. DVI-D kaksoislinkin kaapelia käytetään siirtämään videosignaaleja näyttöön, joka toimii 120 Hz:in päivitysnpeudella tai 3D-videosignaaleilla. Videosignaalit, jotka ovat yhteensopivia DVI-D kaksoislinkin formaatin proseduurilla tuottavat paremman laatuista kuvaa kuin analogisissa ja muissa DVI-formaateissa. HDMI-kaapelin liittäminen Yhdistä HDMI-kaapelin liitin näytön HDMI-porttiin. Liitä kaapelin toinen pää digitaalisen lähtölaitteen HDMI-porttiin. Tai näin 3. Liitä kuulokkeet. Voit liittää pääkuulokkeet pääkuulokejakkiin, joka löytyy näytön vasemmalta puolelta. Äänilähtö on käytettävissä vain kun äänisignaalit tuodaan HDMI:n kautta. 4. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan POWER IN -merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. Näytön kokoaminen 9

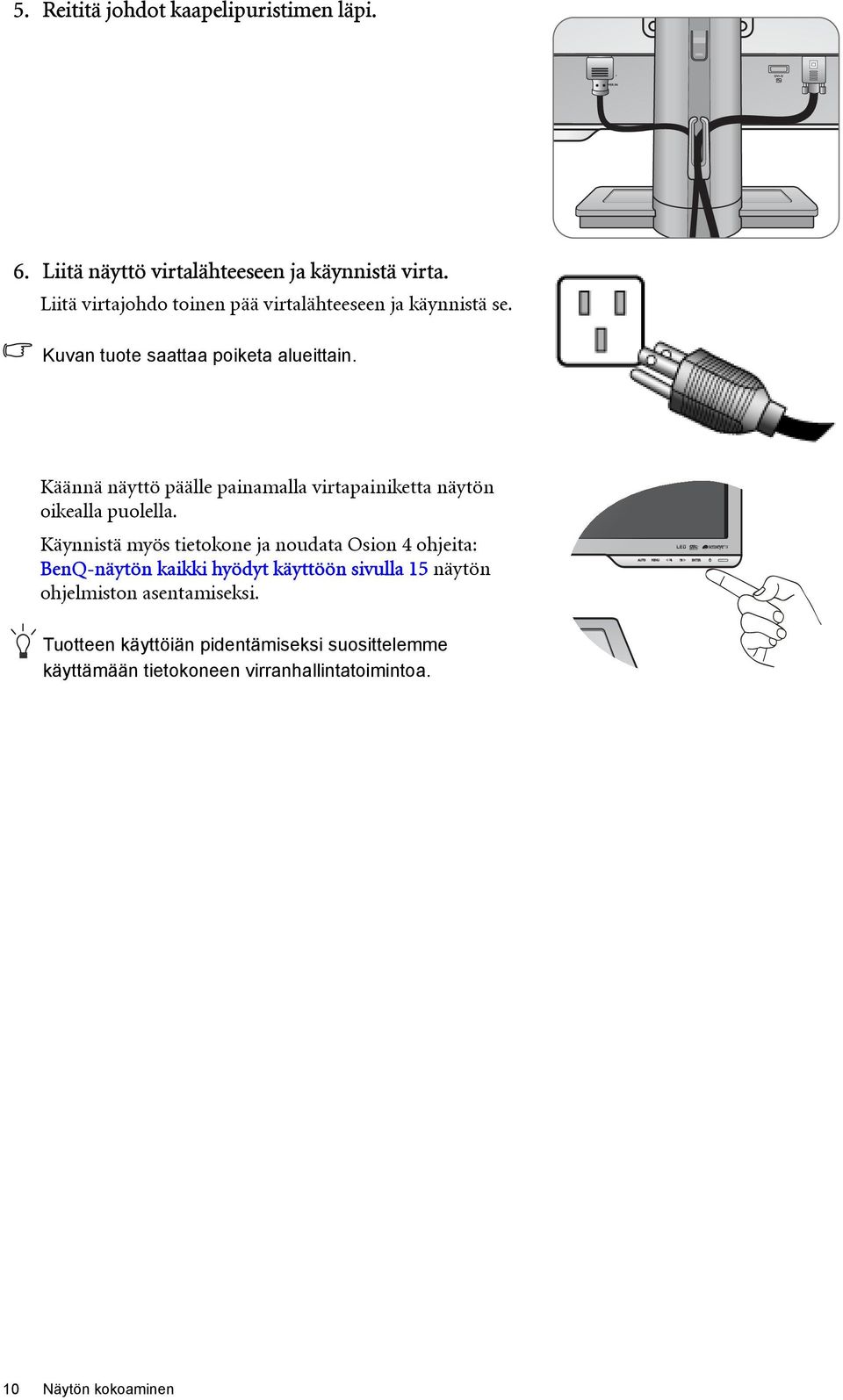

10 5. Reititä johdot kaapelipuristimen läpi. 6. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdo toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Käännä näyttö päälle painamalla virtapainiketta näytön oikealla puolella. Käynnistä myös tietokone ja noudata Osion 4 ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 15 näytön ohjelmiston asentamiseksi. Tuotteen käyttöiän pidentämiseksi suosittelemme käyttämään tietokoneen virranhallintatoimintoa. 10 Näytön kokoaminen

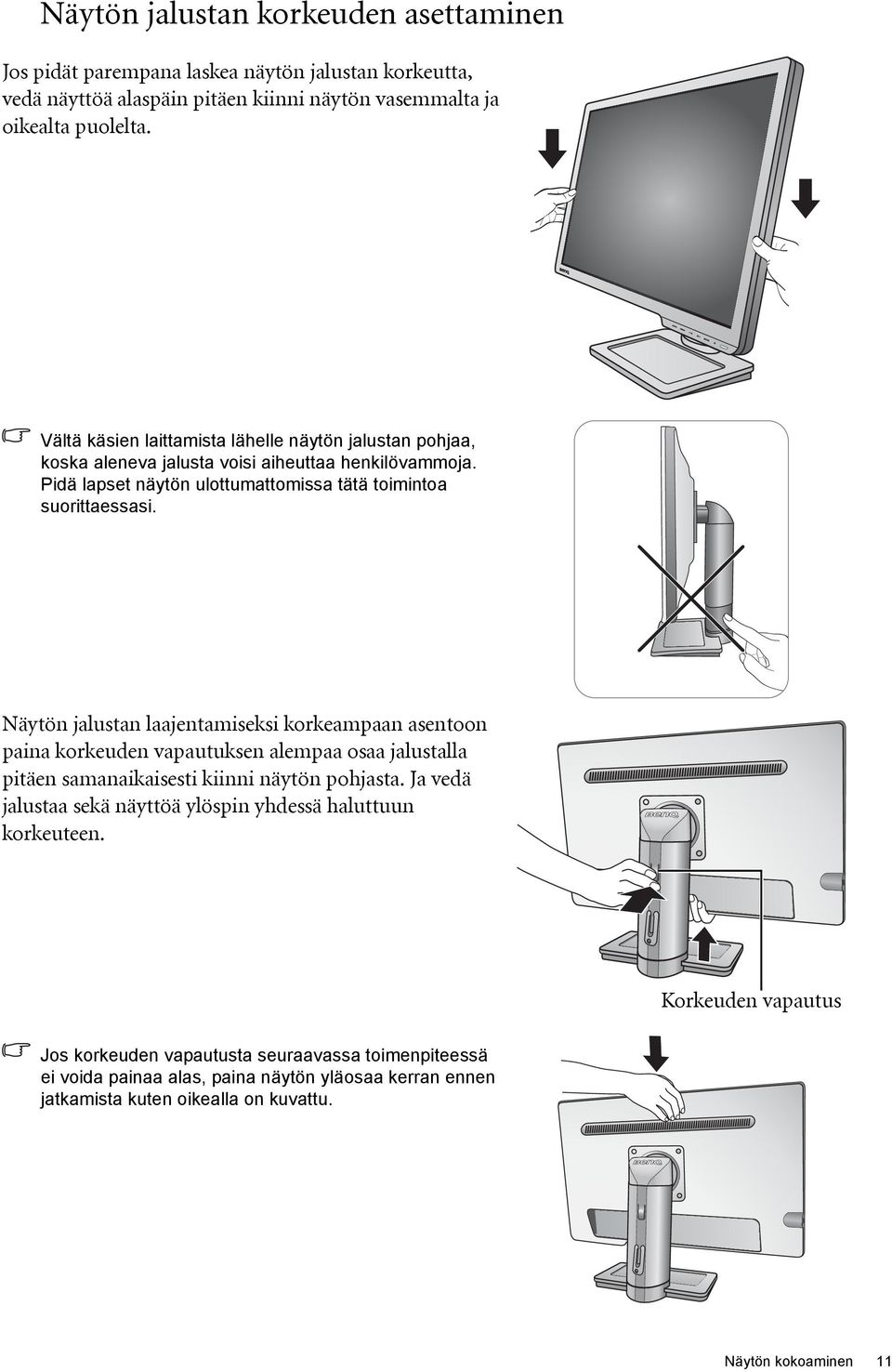

11 Näytön jalustan korkeuden asettaminen Jos pidät parempana laskea näytön jalustan korkeutta, vedä näyttöä alaspäin pitäen kiinni näytön vasemmalta ja oikealta puolelta. Vältä käsien laittamista lähelle näytön jalustan pohjaa, koska aleneva jalusta voisi aiheuttaa henkilövammoja. Pidä lapset näytön ulottumattomissa tätä toimintoa suorittaessasi. Näytön jalustan laajentamiseksi korkeampaan asentoon paina korkeuden vapautuksen alempaa osaa jalustalla pitäen samanaikaisesti kiinni näytön pohjasta. Ja vedä jalustaa sekä näyttöä ylöspin yhdessä haluttuun korkeuteen. Korkeuden vapautus Jos korkeuden vapautusta seuraavassa toimenpiteessä ei voida painaa alas, paina näytön yläosaa kerran ennen jatkamista kuten oikealla on kuvattu. Näytön kokoaminen 11

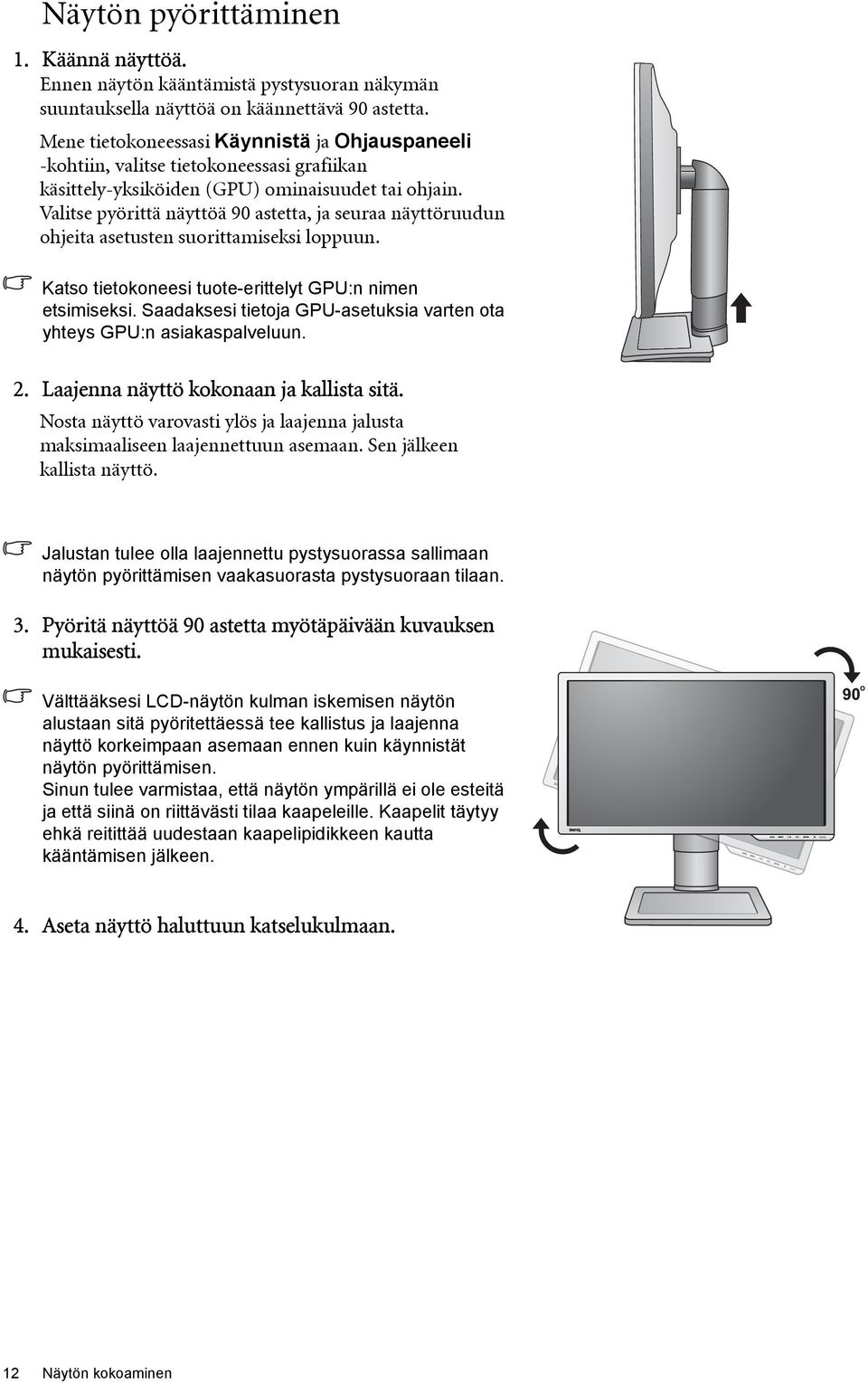

12 Näytön pyörittäminen 1. Käännä näyttöä. Ennen näytön kääntämistä pystysuoran näkymän suuntauksella näyttöä on käännettävä 90 astetta. Mene tietokoneessasi Käynnistä ja Ohjauspaneeli -kohtiin, valitse tietokoneessasi grafiikan käsittely-yksiköiden (GPU) ominaisuudet tai ohjain. Valitse pyörittä näyttöä 90 astetta, ja seuraa näyttöruudun ohjeita asetusten suorittamiseksi loppuun. Katso tietokoneesi tuote-erittelyt GPU:n nimen etsimiseksi. Saadaksesi tietoja GPU-asetuksia varten ota yhteys GPU:n asiakaspalveluun. 2. Laajenna näyttö kokonaan ja kallista sitä. Nosta näyttö varovasti ylös ja laajenna jalusta maksimaaliseen laajennettuun asemaan. Sen jälkeen kallista näyttö. Jalustan tulee olla laajennettu pystysuorassa sallimaan näytön pyörittämisen vaakasuorasta pystysuoraan tilaan. 3. Pyöritä näyttöä 90 astetta myötäpäivään kuvauksen mukaisesti. Välttääksesi LCD-näytön kulman iskemisen näytön alustaan sitä pyöritettäessä tee kallistus ja laajenna näyttö korkeimpaan asemaan ennen kuin käynnistät näytön pyörittämisen. Sinun tulee varmistaa, että näytön ympärillä ei ole esteitä ja että siinä on riittävästi tilaa kaapeleille. Kaapelit täytyy ehkä reitittää uudestaan kaapelipidikkeen kautta kääntämisen jälkeen. 4. Aseta näyttö haluttuun katselukulmaan. 12 Näytön kokoaminen

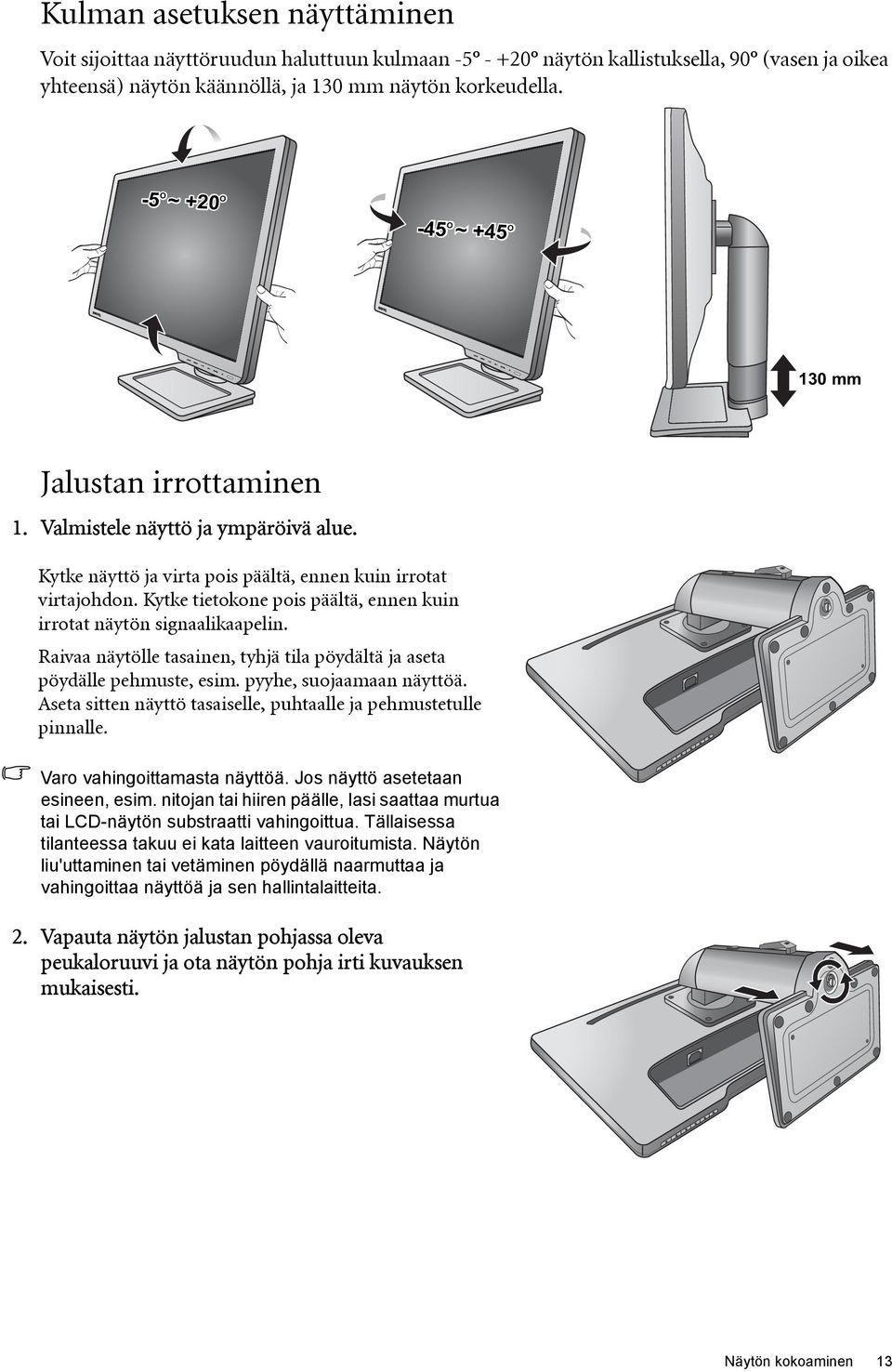

13 Kulman asetuksen näyttäminen Voit sijoittaa näyttöruudun haluttuun kulmaan näytön kallistuksella, 90 (vasen ja oikea yhteensä) näytön käännöllä, ja 130 mm näytön korkeudella. -5 O ~ +20 O -45 O ~ +45 O 130 mm Jalustan irrottaminen 1. Valmistele näyttö ja ympäröivä alue. Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. 2. Vapauta näytön jalustan pohjassa oleva peukaloruuvi ja ota näytön pohja irti kuvauksen mukaisesti. Näytön kokoaminen 13

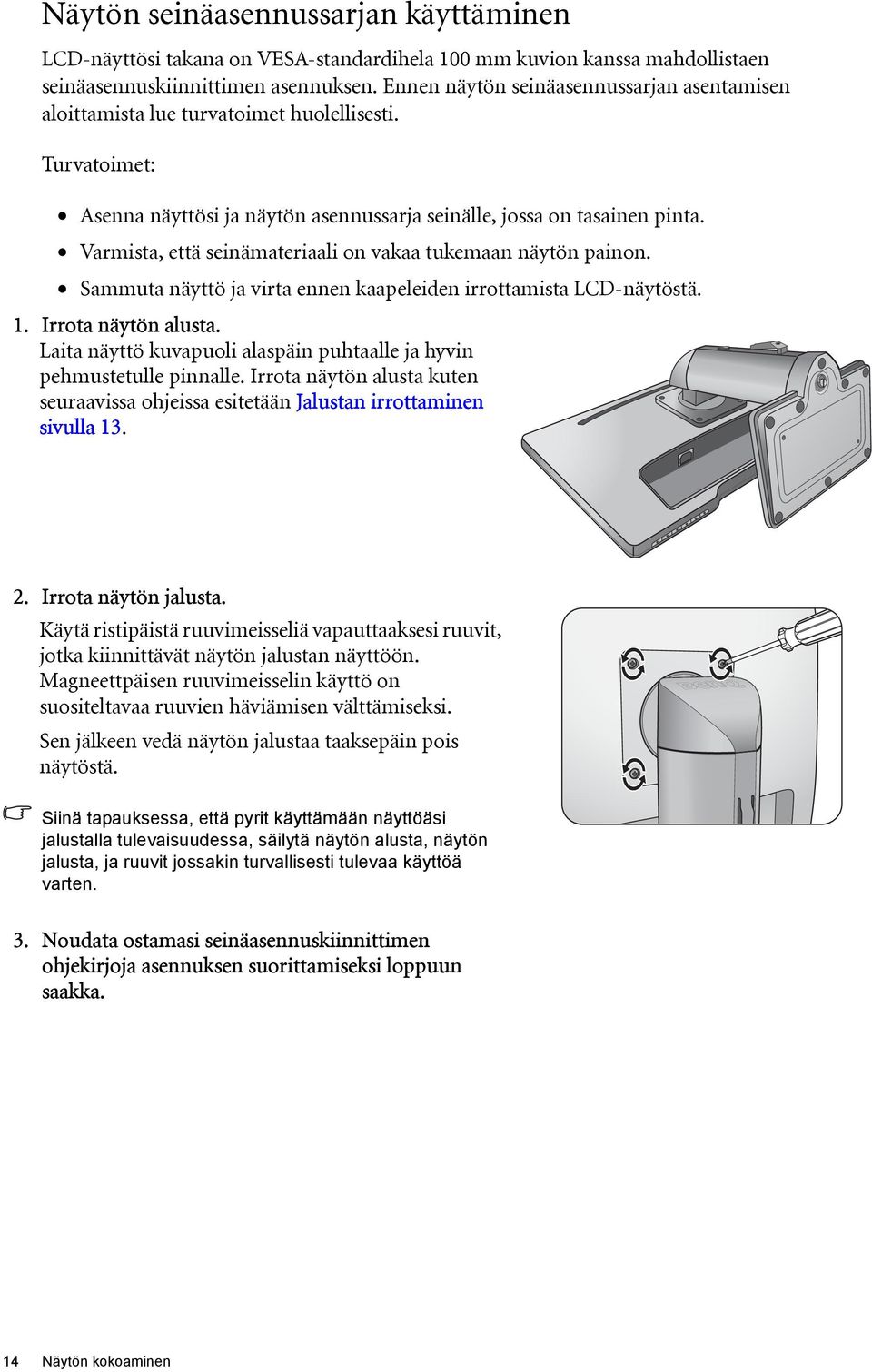

14 Näytön seinäasennussarjan käyttäminen LCD-näyttösi takana on VESA-standardihela 100 mm kuvion kanssa mahdollistaen seinäasennuskiinnittimen asennuksen. Ennen näytön seinäasennussarjan asentamisen aloittamista lue turvatoimet huolellisesti. Turvatoimet: Asenna näyttösi ja näytön asennussarja seinälle, jossa on tasainen pinta. Varmista, että seinämateriaali on vakaa tukemaan näytön painon. Sammuta näyttö ja virta ennen kaapeleiden irrottamista LCD-näytöstä. 1. Irrota näytön alusta. Laita näyttö kuvapuoli alaspäin puhtaalle ja hyvin pehmustetulle pinnalle. Irrota näytön alusta kuten seuraavissa ohjeissa esitetään Jalustan irrottaminen sivulla Irrota näytön jalusta. Käytä ristipäistä ruuvimeisseliä vapauttaaksesi ruuvit, jotka kiinnittävät näytön jalustan näyttöön. Magneettpäisen ruuvimeisselin käyttö on suositeltavaa ruuvien häviämisen välttämiseksi. Sen jälkeen vedä näytön jalustaa taaksepäin pois näytöstä. Siinä tapauksessa, että pyrit käyttämään näyttöäsi jalustalla tulevaisuudessa, säilytä näytön alusta, näytön jalusta, ja ruuvit jossakin turvallisesti tulevaa käyttöä varten. 3. Noudata ostamasi seinäasennuskiinnittimen ohjekirjoja asennuksen suorittamiseksi loppuun saakka. 14 Näytön kokoaminen

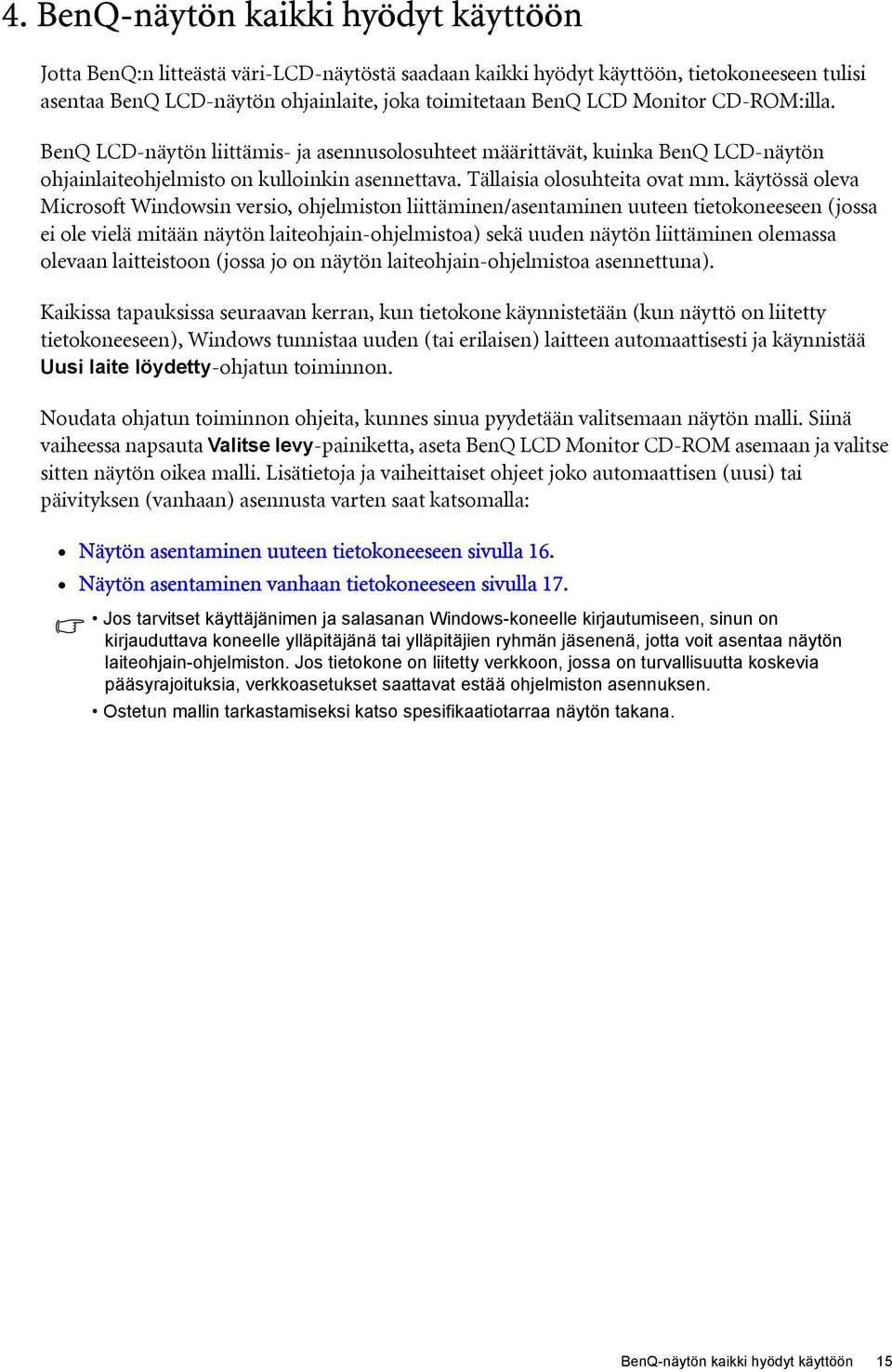

15 4. BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD-näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa. BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty-ohjatun toiminnon. Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta Valitse levy-painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse sitten näytön oikea malli. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla: Näytön asentaminen uuteen tietokoneeseen sivulla 16. Näytön asentaminen vanhaan tietokoneeseen sivulla 17. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. Ostetun mallin tarkastamiseksi katso spesifikaatiotarraa näytön takana. BenQ-näytön kaikki hyödyt käyttöön 15

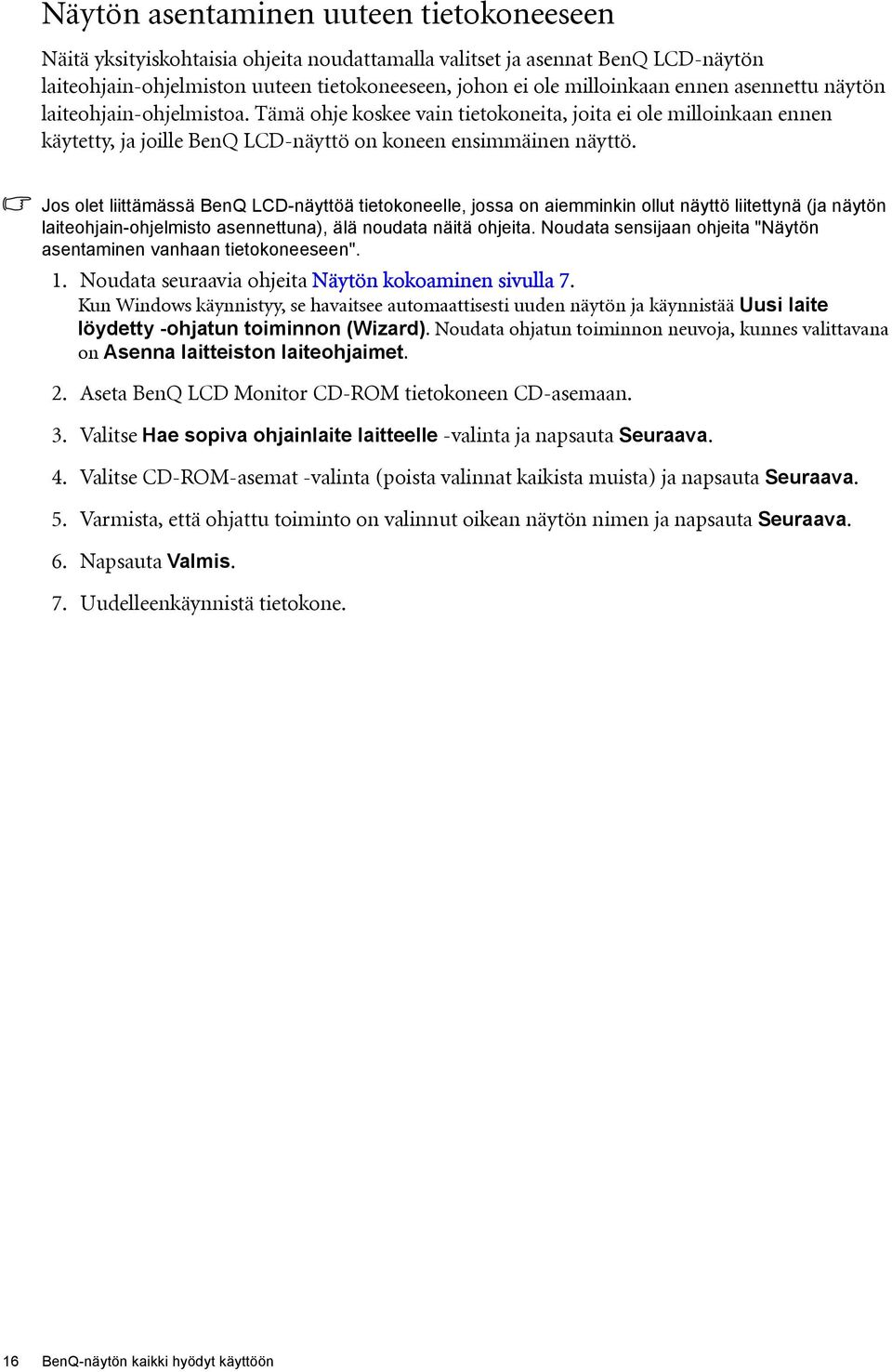

16 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD-näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD-näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD-näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita "Näytön asentaminen vanhaan tietokoneeseen". 1. Noudata seuraavia ohjeita Näytön kokoaminen sivulla 7. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on Asenna laitteiston laiteohjaimet. 2. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 3. Valitse Hae sopiva ohjainlaite laitteelle -valinta ja napsauta Seuraava. 4. Valitse CD-ROM-asemat -valinta (poista valinnat kaikista muista) ja napsauta Seuraava. 5. Varmista, että ohjattu toiminto on valinnut oikean näytön nimen ja napsauta Seuraava. 6. Napsauta Valmis. 7. Uudelleenkäynnistä tietokone. 16 BenQ-näytön kaikki hyödyt käyttöön

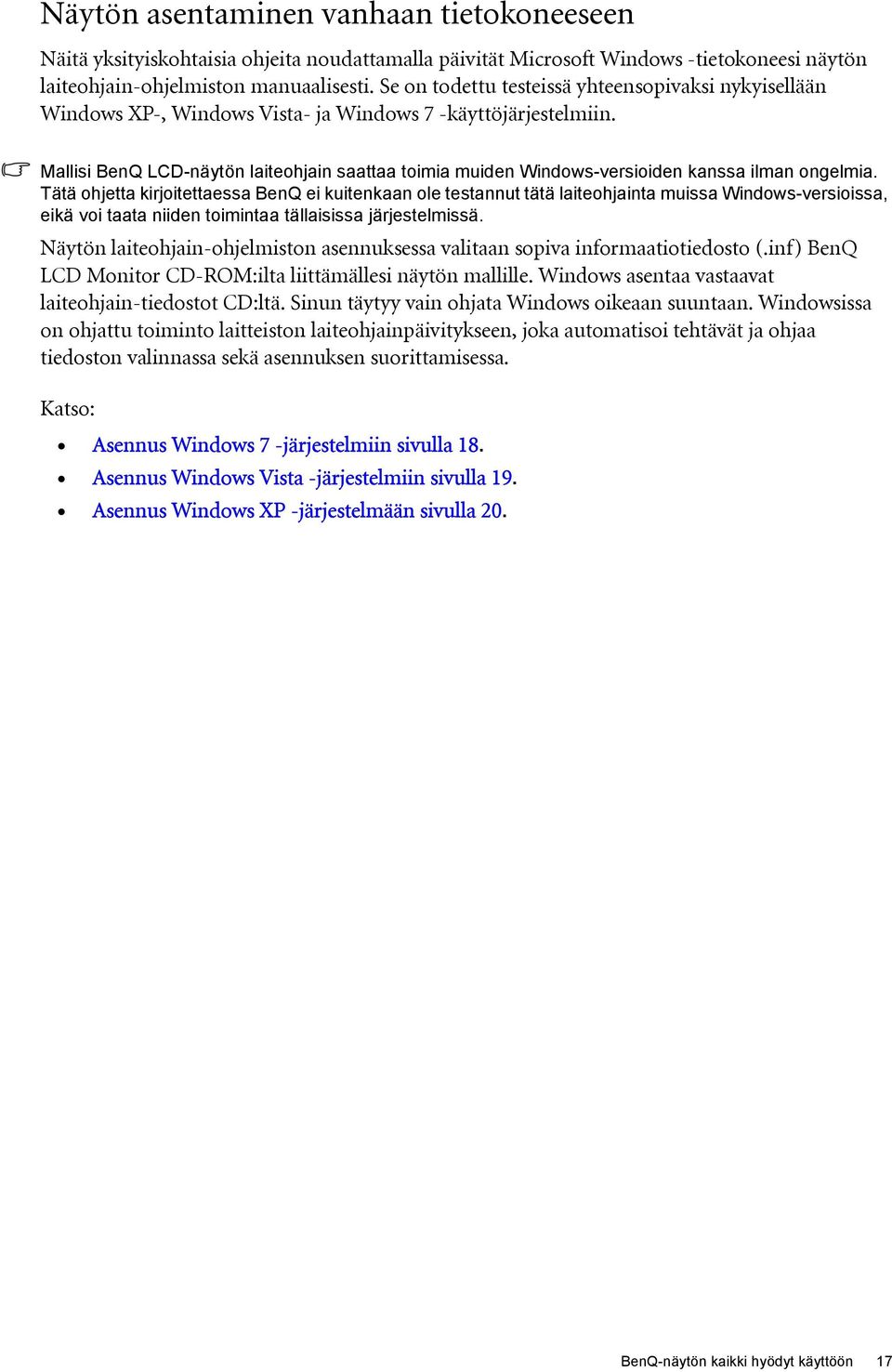

17 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Se on todettu testeissä yhteensopivaksi nykyisellään Windows XP-, Windows Vista- ja Windows 7 -käyttöjärjestelmiin. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva informaatiotiedosto (.inf) BenQ LCD Monitor CD-ROM:ilta liittämällesi näytön mallille. Windows asentaa vastaavat laiteohjain-tiedostot CD:ltä. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows 7 -järjestelmiin sivulla 18. Asennus Windows Vista -järjestelmiin sivulla 19. Asennus Windows XP -järjestelmään sivulla 20. BenQ-näytön kaikki hyödyt käyttöön 17

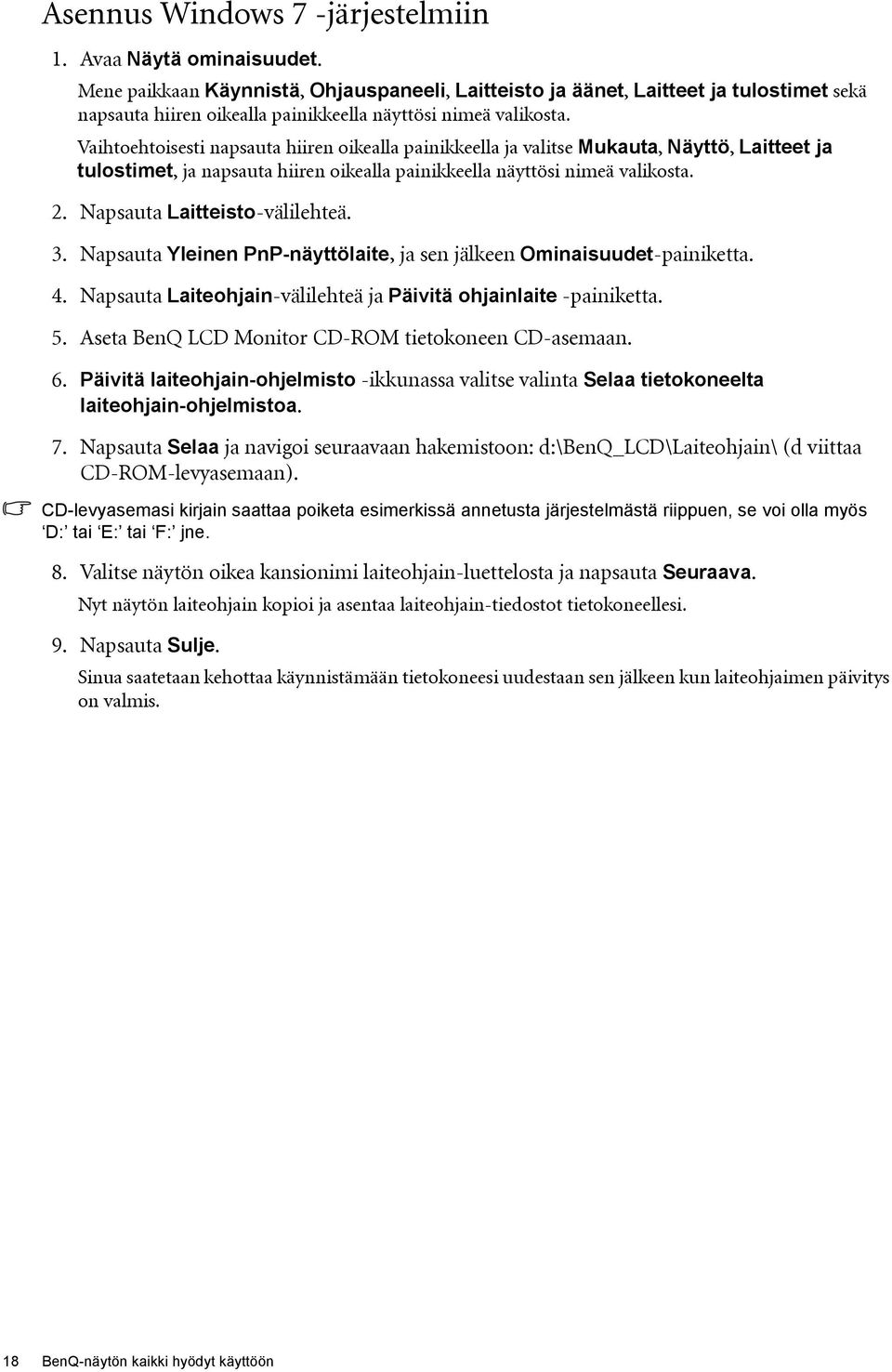

18 Asennus Windows 7 -järjestelmiin 1. Avaa Näytä ominaisuudet. Mene paikkaan Käynnistä, Ohjauspaneeli, Laitteisto ja äänet, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Napsauta Laitteisto-välilehteä. 3. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 4. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 5. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 6. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 7. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 8. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 9. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 18 BenQ-näytön kaikki hyödyt käyttöön

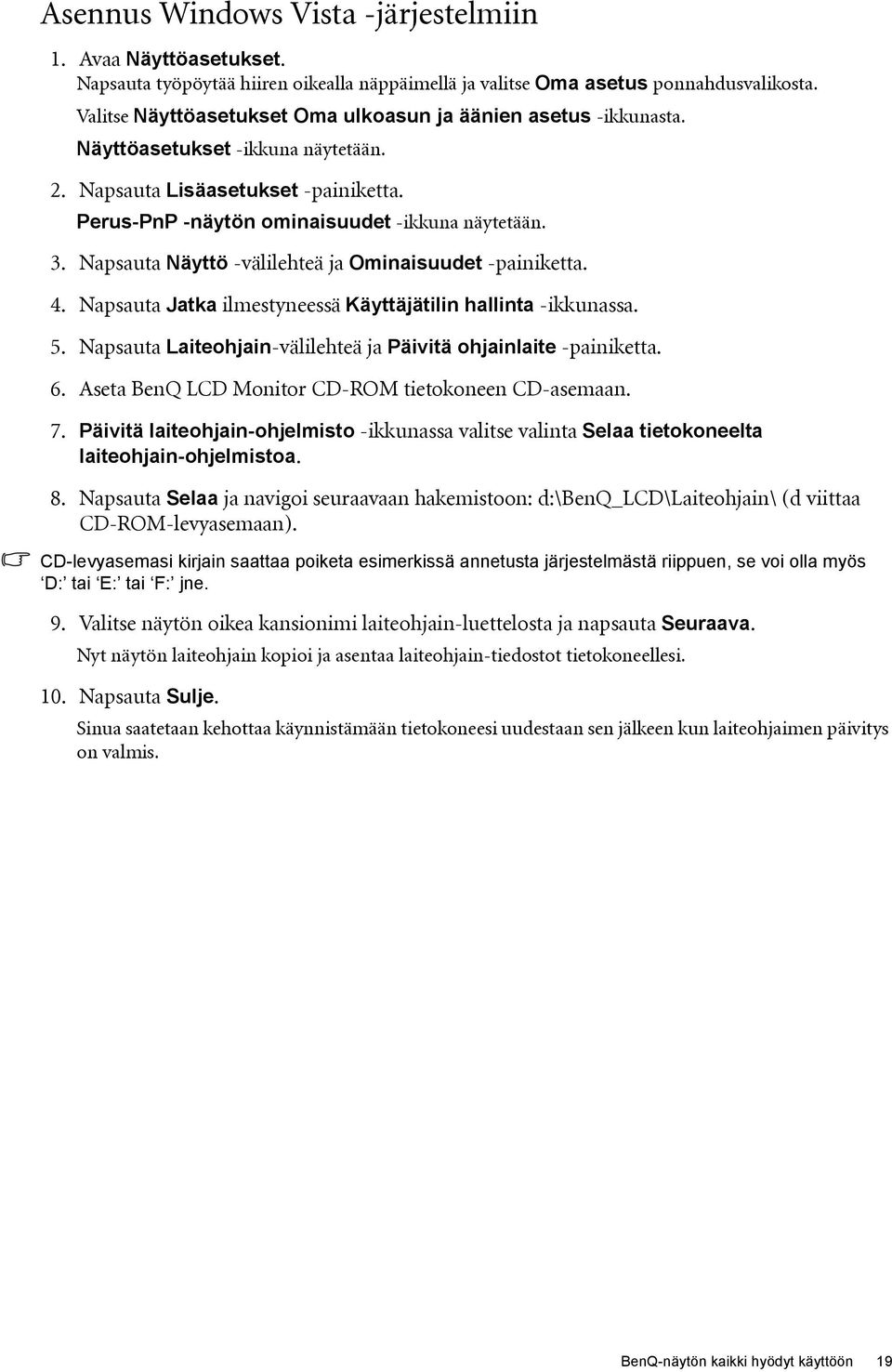

19 Asennus Windows Vista -järjestelmiin 1. Avaa Näyttöasetukset. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Oma asetus ponnahdusvalikosta. Valitse Näyttöasetukset Oma ulkoasun ja äänien asetus -ikkunasta. Näyttöasetukset -ikkuna näytetään. 2. Napsauta Lisäasetukset -painiketta. Perus-PnP -näytön ominaisuudet -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja Ominaisuudet -painiketta. 4. Napsauta Jatka ilmestyneessä Käyttäjätilin hallinta -ikkunassa. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 19

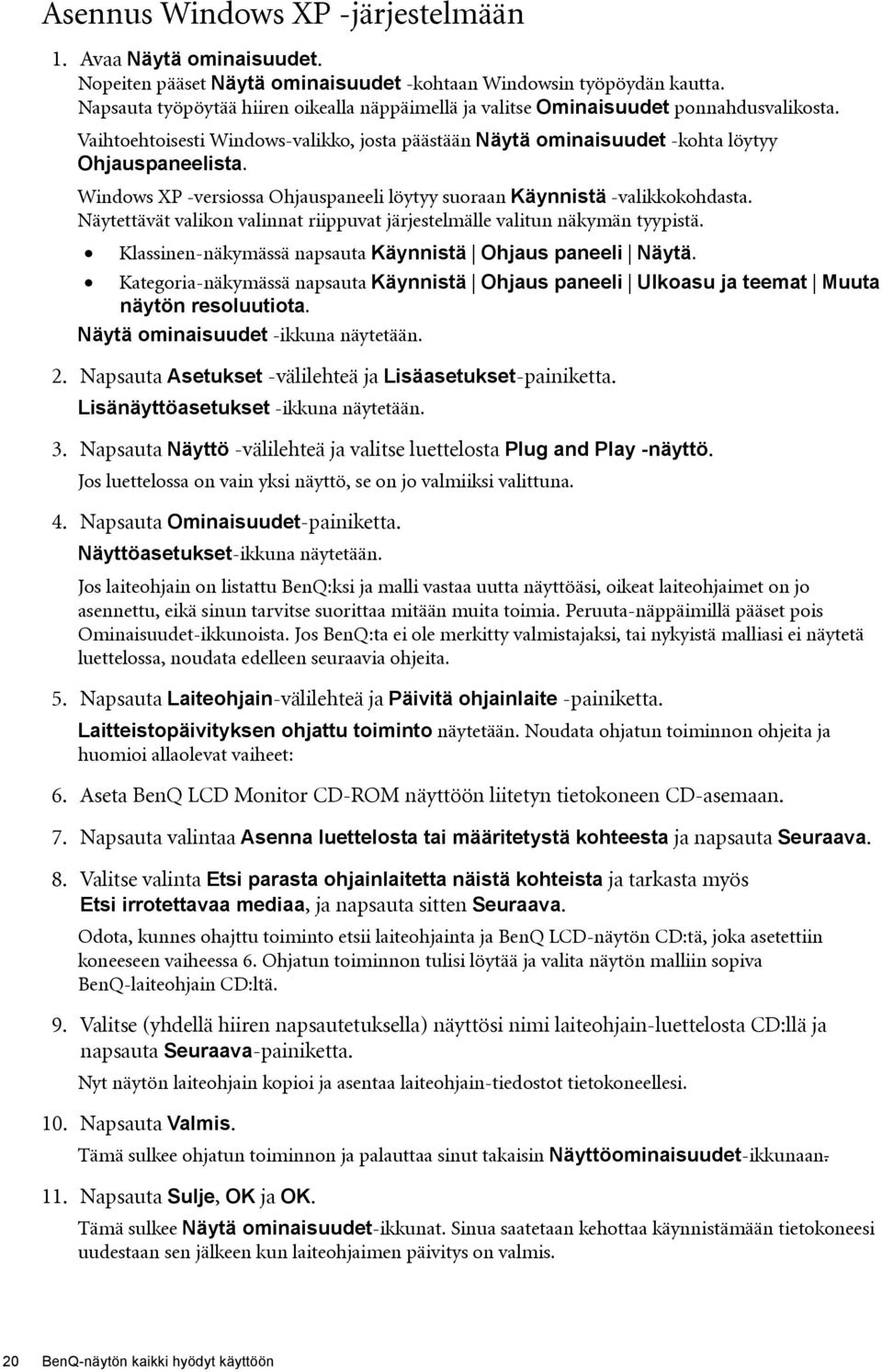

20 Asennus Windows XP -järjestelmään 1. Avaa Näytä ominaisuudet. Nopeiten pääset Näytä ominaisuudet -kohtaan Windowsin työpöydän kautta. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Ominaisuudet ponnahdusvalikosta. Vaihtoehtoisesti Windows-valikko, josta päästään Näytä ominaisuudet -kohta löytyy Ohjauspaneelista. Windows XP -versiossa Ohjauspaneeli löytyy suoraan Käynnistä -valikkokohdasta. Näytettävät valikon valinnat riippuvat järjestelmälle valitun näkymän tyypistä. Klassinen-näkymässä napsauta Käynnistä Ohjaus paneeli Näytä. Kategoria-näkymässä napsauta Käynnistä Ohjaus paneeli Ulkoasu ja teemat Muuta näytön resoluutiota. Näytä ominaisuudet -ikkuna näytetään. 2. Napsauta Asetukset -välilehteä ja Lisäasetukset-painiketta. Lisänäyttöasetukset -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja valitse luettelosta Plug and Play -näyttö. Jos luettelossa on vain yksi näyttö, se on jo valmiiksi valittuna. 4. Napsauta Ominaisuudet-painiketta. Näyttöasetukset-ikkuna näytetään. Jos laiteohjain on listattu BenQ:ksi ja malli vastaa uutta näyttöäsi, oikeat laiteohjaimet on jo asennettu, eikä sinun tarvitse suorittaa mitään muita toimia. Peruuta-näppäimillä pääset pois Ominaisuudet-ikkunoista. Jos BenQ:ta ei ole merkitty valmistajaksi, tai nykyistä malliasi ei näytetä luettelossa, noudata edelleen seuraavia ohjeita. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. Laitteistopäivityksen ohjattu toiminto näytetään. Noudata ohjatun toiminnon ohjeita ja huomioi allaolevat vaiheet: 6. Aseta BenQ LCD Monitor CD-ROM näyttöön liitetyn tietokoneen CD-asemaan. 7. Napsauta valintaa Asenna luettelosta tai määritetystä kohteesta ja napsauta Seuraava. 8. Valitse valinta Etsi parasta ohjainlaitetta näistä kohteista ja tarkasta myös Etsi irrotettavaa mediaa, ja napsauta sitten Seuraava. Odota, kunnes ohajttu toiminto etsii laiteohjainta ja BenQ LCD-näytön CD:tä, joka asetettiin koneeseen vaiheessa 6. Ohjatun toiminnon tulisi löytää ja valita näytön malliin sopiva BenQ-laiteohjain CD:ltä. 9. Valitse (yhdellä hiiren napsautetuksella) näyttösi nimi laiteohjain-luettelosta CD:llä ja napsauta Seuraava-painiketta. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Valmis. Tämä sulkee ohjatun toiminnon ja palauttaa sinut takaisin Näyttöominaisuudet-ikkunaan. 11. Napsauta Sulje, OK ja OK. Tämä sulkee Näytä ominaisuudet-ikkunat. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 20 BenQ-näytön kaikki hyödyt käyttöön

21 Kuinka valvoa 3D-sisältöä näytölläsi Näyttösi tukee kolmiulotteisen (3D) sisällön toistamista siirrettynä DVI-D kaksoislinkin kaapelin kautta. Tarvitset vielä sopivan laitteiston ja ohjelmistot, jotka ovat yhteensopivia 3D-toiston kanssa. Kaikkia valikkovalintoja ei ole saatavissa 3D-toistoa varten. Järjestelmävaatimukset BenQ LCD -näyttö XL2410T Yhteensopivat 3D-lasit PC Microsoft Windows Vista tai Windows 7 -käyttöjärjestelmän kanssa Yhteensopivat grafiikan käsittely-yksiköt (GPU) viimeisimpien laiteohjaintiedostojen kanssa tai laiteohjaimet toimitetulla NVIDIA laiteohjain-cd:llä asennettuna Yhteensopivat ohjelmistot, jotka toistavat 3D-toistoa Yhteesopivia varusteita varten vieraile osoitteessa Sopivia 3D-toistimia varten testaa 3D-sisältö tarjoajien kanssa. Ota yhteys NVIDIA:an tai vieraile NVIDIA:n websivustolla ( yhteensopivan GPU:n ostamista ja asentamista varten. Vieraile NVIDIA-websitustolla uusimpia GPU-laiteohjaintiedostoja varten. Turvallisuustietoja 3D-sisällön katsomista varten Voit kokea silmien rasittumista katsottuasi 3D-sisältöä tietyn ajan. Ota 3D-lasit pois (ostettu erillisesti) ja lepää lieventääksesi silmien rasitusta. Jos koet päänsärkyä, huimausta, tai pahoinvointia, pysäytä 3D-sisällön katsominen välittömästi. Saatat joutua ottamaan yhteyden lääkäriin, jos oireet jatkuvat. 3D-sisällön katsominen pidemmän ajan voi lisätä terveysriskejä. Pieniä lapsia, vanhuksia, raskaana olevia naisia tai henkilöitä varten, joilla on korkea verenpaine tai muu terveyshuoli, ota yhteys lääkäriin ennen 3D-sisällön katsomista. BenQ-näytön kaikki hyödyt käyttöön 21

22 5. Kuvan optimointi Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää AUTO-näppäintoimintoa. Paina AUTO-näppäintä optimoidaksesi sillä hetkellä näytöllä näkyvän kuvan laadun. Kun liität digitaalisen videoulostulon digitaalisella (DVI tai HDMI) kaapelilla näyttöön AUTO-näppäin ja Automaattisäätö-toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään AUTO-näppäintoimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. 1. Aja testiohjelma auto.exe CD-ROM:ilta. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina AUTO-näppäintä näytöllä. 3. Paina MENU-näppäintä, niin pääset näytön ruutunäyttö (OSD) -valikkoon. 4. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 5. Jos havaitset pystysuoriahäiriöitä (kuten verho-efekti, pystysuorien viivojen hohtaminen), paina näppäintä tai valitaksesi Pikselikello-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 6. Jos havaitset vaakasuoria häiriöitä, paina näppäintä tai valitaksesi Jakso-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 22 Kuvan optimointi

23 6. Näytön säätäminen Ohjauspaneeli AUTO: Pystysuoran sijainnin, vaiheen, vaakasuoran sijainnin ja pikselikellon automaattisäätö. 2. MENU-näppäin: OSD-ruutunäytön päävalikon aktivointi ja paluu edelliseen valikkoon tai OSD-näytöltä poistuminen. 3. /Älykäs skaalaus-näppäin: Ylös/Lisää -säätö. Näppäin on Smart Scating (Älykäs skaalaus) -toiminnon pikanäppäin. Katso lisätietoja Älykäs skaalaus sivulla /Näyttötila-näppäin: Alas/Vähennä -säätö. Näppäin on näyttötilan pikanäppäin. Katso lisätietoja Näyttötila sivulla ENTER-näppäin: Alivalikkoihin pääsy ja kohteiden valinta. Tämä näppäin on myös sisääntulon pikanäppäin. 6. Virta: Virran kytkeminen päälle ja pois. OSD = On Screen Display (ruutunäyttö). Pikanäppäimillä säädetään asetuksia asteittain. Ne toimivat vain silloin, kun OSD-valikkoa ei esitetä näytöllä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Katso Pikanäppäintila sivulla 24. Näytön säätäminen 23

24 Pikanäppäintila Näytön näppäimet toimivat pikanäppäiminä, joilla päästään suoraan määrättyihin toimintoihin aina, kun valikkoa ei juuri sillä hetkellä esitetä näytöllä. Älykäs skaalaus -pikanäppäin Paina -näppäintä näyttääksesi Älykäs skaalaus -ilmaisimen. -näppäimen lisäpainallus lisää näytön kokoa kun taas -näppäin laskee näytön kokoa. Oletusasetusten muuttamiseksi katso Älykäs skaalaus sivulla 33 lisätietoja varten. Älykäs skaalaus -pikanäppäin on käytettävissä, kun Näyttötilaksi on asetettu 1:1 (ja resoluutio on alempi kuin 1920 x 1080), 17", tai 19"W. Voit painaa ja pitää Älykäs skaalaus -pikanäppäintä muuttaaksesi näytön kokoa jatkuvasti. Näyttötilan pikanäppäin Paina -näppäintä jatkuvasti vaihtaaksesi välillä Täysi, Kuvasuhde, Ylisuuri pyyhkäisy, 1:1, 17", 19"W, 19", ja 22"W. Asetus otetaan välittömästi käyttöön. Katso myös Näyttötila sivulla 32. Tulon pikanäppäin Paina ENTER-näppäintä vaihtaaksesi näyttöön liitetyistä PC:n eri videosignaalisisääntuloista toiseen. Asetus otetaan välittömästi käyttöön. Katso myös Tulo sivulla Näytön säätäminen

25 Päävalikkotila OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Paina MENU-näppäintä näyttääksesi seuraavan OSD-päävalikon OSD-päävalikkoja on 5: DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase Mode: Standard Näyttö 2. Kuva 3. Kehittynyt kuva 4. Ääni 5. Järjestelmä Move ENTER Select Exit Käytä (ylös) tai (alas) -näppäimiä korostaaksesi valikon kohteita ja paina ENTER-näppäintö päästäksesi Valikkokohteen asetuksiin. OSD-valikon kieli saattaa poiketa alueittain, katso Kieli sivulla 37 OSD-asetukset -osiota, niin saat lisätietoja. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Näyttö valikko sivulla 26 Kuva valikko sivulla 28 Kehittynyt kuva -valikko sivulla 30 Ääni valikko sivulla 35 Järjestelmä valikko sivulla 36 Näytön säätäminen 25

26 Näyttö valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. 1. Paina MENU-näppäintä näyttääksesi päävalikon. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase Mode: Standard Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. Move ENTER Select Exit 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Automaattisäätö Optimoi ja säätää näytön asetuksia automaattisesti. AUTO-näppäin on tämän toiminnon pikanäppäin. Paina ENTER-näppäintä tämän valinnan valitsemiseen ja suorita säädöt. Kun liität digitaalisen videolähdön digitaalisella (DVI tai HDMI) kaapelilla näyttöösi, AUTO-näppäin ja Automaattisäätö-toi minto poistetaan käytöstä. 26 Näytön säätäminen

27 Vaakasijainti Pystysijainti Pikselikello Säätää näyttökuvan vaakasijaintia. Säätää näyttökuvan pystysijaintia. Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille. Paina näppäintä säätääksesi arvoa. tai Jakso Katso myös: Kuvan optimointi sivulla 22. Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille Katso myös: Kuvan optimointi sivulla 22. Näytön säätäminen 27

28 Kuva valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. 1. Paina MENU-näppäintä näyttääksesi päävalikon. PICTURE Brightness Contrast Sharpness Gamma Color AMA Mode: Standard ON 2. Käytä näppäimiä tai valitaksesi KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. Move ENTER Select Exit 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kirkkaus Säätää kirkkaiden ja tummien Paina -näppäintä varjojen tasapainoa. lisätäksesi kirkkautta ja Kontrasti Terävyys Gamma Säätää tummuuden ja valoisuuden välistä eroa. Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. Asettaa sävyluminanssin. Oletusarvo on 2,2 (vakioarvo Windows'ille). -näppäintä vähentääksesi kirkkautta. Paina -näppäintä lisätäksesi kontrastia ja -näppäintä vähentääksesi kontrastia. Paina -näppäintä lisätäksesi näytön terävyyttä ja paina -näppäintä tehdäksesi kuvasta pehmeämmän. Paina -näppäintä lisätäksesi gamma-arvoa (sävy tulee tummemmaksi) ja paina -näppäintä laskeaksesi gamma-arvoa (sävy tulee valoisammaksi) ,8-2,6 28 Näytön säätäminen

29 Väri - Paina ENTER päästääksesi Väri-valikkoon. Värilämpötila Normaali: Videota ja valokuvia Paina näppäintä tai voidaan tarkastella niiden valitaksesi tämän luonnollisessa värityksessä. asetuksen. Tämä on värin tehdasasetus. Sinertävä: Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC: n alan standardien mukainen valkoisen värin tehdasasetus. Punertava: Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. Käyttäjätila: Punaisen, vihreän Paina näppäintä tai ja sinisen sekoitusta voidaan ja ENTER-näppäintä muuttaa kuvan värisävyn valitaksesi vaihtoehdon muuttamiseksi. Mene perättäin Punainen, Vihreä tai Punainen, Vihreä, ja Sininen Sininen. Käytä sitten -valikkoihin asetusten muuttamiseksi. näppäintä tai säätääksesi värejä. Punainen Kuvan värisävyn räätälöinti. Paina näppäintä tai Yhden tai useamman päävärin säätääksesi arvoa. vähentäminen pienentää niiden Vihreä vaikutusta kuvan värisävyyn. Paina näppäintä tai Jos kuvasta vähennetään esim. säätääksesi arvoa. Sininen sinistä väriä, kuvasta tulee Paina näppäintä tai asteittain kellertävä. Jos säätääksesi arvoa. vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. Värisävy Asettaa asteen kuinka Paina näppäintä tai ymmärrämme värit. säätääksesi arvoa. Kylläisyys Asettaa värien puhtausasteen. Paina näppäintä tai Värin uudelleenasetus Palauttaa Käyttäjätilassa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. Paina MENU-näppäintä poistuaksesi Väri-valikosta. AMA Parantaa LCD-paneelin harmaustason vasteaikaa. säätääksesi arvoa. Paina näppäintä muuttaaksesi asetuksia. tai Paina näppäintä tai muuttaaksesi asetuksia. KYLLÄ EI PÄÄLLÄ POIS Näytön säätäminen 29

30 Kehittynyt kuva -valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. 1. Paina MENU-näppäintä näyttääksesi päävalikon. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast Display Mode Smart Scaling Instant Mode PBP Color Format HDMI RGB PC Range 0 0 Mode:Standard Standard OFF 1:1 ON OFF RGB RGB(0~255) 2. Käytä näppäimiä tai valitaksesi KEHITTYNYT KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. Move ENTER Select Exit 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. 30 Näytön säätäminen

31 Kohde Toiminto Toimenpide Vaihteluväli Kuvatila Valitse kuvatila, joka sopii Paina näppäintä Standardi parhaiten näytöllä näytettävien tai muuttaaksesi FPS kuvien tyyppin. asetuksia. Käyttäjäpeli-1 Standardi - Käyttäjäpeli-2 perus-pc-sovellukseen. FPS (Ensimmäisen henkiön ampuminen) - FPS-pelien pelaamista varten. Käyttäjäpeli-1 - väriasetusten mukauttamista varten. Elokuva Valokuva srgb Eco Säädetyt väriasetukset tallennetaan. Senseye Demo Käyttäjäpeli-2 - väriasetusten mukauttamista varten. Säädetyt väriasetukset tallennetaan. Elokuva - videoiden katselua varten. Valokuva - valokuvien katseluun. srgb - parempaan värien täsmäytykseen oheislaitteiden kanssa, esim. kirjoittimuet, DSCt, jne. Eco - sähkön säästämiseksi matalalla tehonkulutuksella tarjoamalla minimikirkkauden kaikille käynnissä oleville ohjelmille. Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Paina näppäintä tai muuttaaksesi asetuksia. Oletusasetus on FPS. PÄÄLLÄ POIS Näytön säätäminen 31

32 Dynaaminen kontrasti Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina 0-5 Näyttötila (*) Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Overscan: suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. Koko: näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Kuvasuhde: kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 1:1- Näyttää kuvan natiivi-resoluutiossaan ilman skaalausta. 17" - Näyttää tulokuvan, jos 17" näytöllä, kuvasuhteessa 5:4. näppäintä tai muuttaaksesi asetuksia. Paina näppäintä tai muuttaaksesi asetuksia. Valinnat, joita Näyttötilassa voidaan valita, vaihtelevat sisääntulosignaalie n lähteistä riippuen. Kuvasuhde ja 1:1 eivät ole käytettävissä 1920 x 1080 resoluutiolle. Overscan -ominaisuus on käytettävissä vain, kun signaalilähde on HDMI- tai D-Sub (VGA muunnettu Komponentista) -lähteestä. Overscan Koko Kuvasuhde 1:1 17" 19" 19"W 22"W Oletusasetus on 1:1. 19" - Näyttää tulokuvan, jos 19" näytöllä, kuvasuhteessa 5:4. 19"W - Näyttää tulokuvan, jos on a 19" laajakuvanäytöllä. 22"W - Näyttää tulokuvan, jos on a 22" laajakuvanäytöllä. 32 Näytön säätäminen

33 Älykäs skaalaus (käytettävissä, kun Näyttötilaksi on asetettu 17", 19"W, tai 1:1) Pika-tila Muuttaa näytön koon. Voit painaa Älykäs skaalaus -pikanäppäintä muuttaaksesi näytön kokoa numeroluvulla. Vaihtoehtoisesti paina ja pidä Älykäs skaalaus -pikanäppäintä muuttaaksesi näytön kokoa jatkuvasti. Tai paina ja pidä Älykäs skaalaus -pikanäppäintä 5 sekunnin ajan suurentaaksesi näytön koon sen maksimikokoon. Jos näytön koko on muutettu Älykäs skaalaus toiminnolla alle 17" tai 19"W Näyttötila, viimeiset skaalausasetukset tallennetaan ja käytetään aina kun 17" tai 19"W on valittu uudestaan. Jos Näyttötila on 1:1 (ja tulolähteen resoluutio on alempi kuin 1920 x 1080), viimeiset 5 skaalausasetusta (eri tulolähteen resoluutiot) tallennetaan nopeaa hakua varten. Asettaa kuvankäsittelyn pienentämään tulon hidastusta. Sinulla voi olla reaaliaikakokemus videopelejä pelatessasi. Paina näppäintä tai muuttaaksesi asetuksia. Näyttösi voi tulla tilapäisesti epävakaaksi, kun koon muutosta ollaan tekemässä. Tämä on normaali ilmiö, eikä sitä tule pitää valmistusvikana. Paina näppäintä tai muuttaaksesi asetuksia PÄÄLLÄ POIS Tämä toiminto ei ole käytettävissä 3D-toistoon. PBP Kuvan laadun optimoimiseksi poista käytöstä Pika-tila, jos lähde on lomitettu video. Tarkastaaksesi videolähteen resoluution mene kohtaan Järjestelmä > Tiedot. Sallii kuvien näyttämisen kahdesta eri videolähteestä vierekkäin. Älykäs skaalaus -pikanäppäin ja Pika-tila eivät ole käytettävissä, jos tämä toiminto on aktivoitu. Paina näppäintä tai muuttaaksesi asetuksia. POIS HDMI & VGA HDMI & DVI Näytön säätäminen 33

34 Väriformaatti Määrittää väriavaruuden (RGB tai YUV) perustuen seuraavaan havaittuun videosignaaliin: Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina RGB YUV D-Sub (VGA) PC-tietokoneesta: Oletusväriformaatti on RGB. D-Sub (komponentti) videolaitteesta: Oletusväriformaatti on YUV. näppäintä muuttaaksesi asetuksia. tai Joudut ehkä manuaalisesti asettamaan väriformaatin, jos näyttöruudulla esitettyjä värejä ei näytetä oikein. DVI (malleille, joissa on DVI-tulot): Väriformaatti on automaattisesti asetettu formaattiin RGB. HDMI RGB PC -alue HDMI: Väriformaatti ei ole valittavissa oleva. Toisin sanoen, väriformaatti on asetettu automaattisesti riippuen tulon videolähteestä. Määrittää väriasteikkojen alueen. Valitse vaihtoehto, joka sopii yhteen RGB-alueen asetuksen kanssa liitetyllä HDMI-laitteella. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. RGB (0 ~ 255) RGB (16 ~ 235) *Kuvan vääristymisen välttämiseksi sinua neuvotaan asettamaan tulolähteen resoluutio (lähtölaitteella) parhaiten sopimaan valittuun näyttötilaan. Näyttötila näytöllä Tulolähteen resoluutio 17" 640x480, 800x600, 1024x768, 1280x " 640x480, 800x600, 1024x768, 1280x "W 640x480, 800x600, 1024x768, 1280x "W 640x480, 800x600, 1024x768, 1280x Näytön säätäminen

35 Ääni valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. 1. Paina MENU-näppäintä näyttääksesi päävalikon. AUDIO Volume Mute Mode: Standard 10 OFF 2. Käytä näppäimiä tai valitaksesi ÄÄNI-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. Move ENTER Select Exit 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Äänenvoimakkuus Säätää Paina -näppäintä 0 ~ 100 äänenvoimakkuutta. lisätäksesi äänenvoimakkuutta ja -näppäintä vähentääksesi äänenvoimakkuutta. Mykistys Mykistää äänen. Paina näppäintä PÄÄLLÄ tai muuttaaksesi POIS asetuksia. Näytön säätäminen 35

36 Järjestelmä valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. 1. Paina MENU-näppäintä näyttääksesi päävalikon. SYSTEM Input OSD Settings DDC/CI Information HDMI Auto Switch Auto Power off Reset All Mode: Standard DVI OFF OFF 2. Käytä näppäimiä tai valitaksesi JÄRJESTELMÄ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. Move ENTER Select Exit 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Tulo Toiminnolla vaihdetaan Paina näppäintä tai DVI tulo videokaapelin muuttaaksesi asetuksia. D-Sub (VGA) liitäntätyyppiin HDMI soveltuvaksi. Oletusasetus on DVI. 36 Näytön säätäminen

37 OSD-asetukset - Paina ENTER päästääksesi OSD-asetuksiin. Kieli OSD-valikon kieliasetus. Paina näppäintä tai muuttaaksesi asetuksia. Vaakasijainti Pystysijainti Näyttöaika Säätää OSD-valikon vaakasijaintia. Säätää OSD-valikon pystysijaintia. Säätää OSD-valikon näyttöaikaa. OSD:n kielivalinnat saattavat poiketa alueittain oikealla esitetyistä vaihtoehdoista. Paina näppäintä tai muuttaaksesi asetuksia. English Français Deutsch Italiano Español Polski 日 本 語 Česky 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/CRO Română Nederlands Русский Svenska Português sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. Näytön säätäminen 37

38 OSD-lukitus Estää näytön asetusten tahattoman muuttamisen. Kun tämä toiminto on aktivoituna, OSD-valinnat ja pikanäppäintoiminnot ovat käytöstä poistettuina. Paina näppäintä tai muuttaaksesi asetuksia. Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU -näppäintä alhaalla 15 sekunnin ajan. Näin pääset OSD-lukitus -valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäimiä valitaksesi EI -valinnan OSD-asetusten lukitus -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Paina MENU-näppäintä poistuaksesi OSD-asetukset-valikosta. DDC/CI* Näyttöasetuksia voidaan vaihtaa PC:n ohjelmiston Paina ENTER-näppäintä valitaksesi tämän valinnan. kautta. Paina näppäintä tai muuttaaksesi asetuksia. Tiedot Näyttää senhetkiset näytön ominaisuuksien asetukset. HDMI-automaatt ikytkin Automaattinen Virta pois Kun tämä toiminto on aktivoituna, HDMI-portti on valittavissa sisääntuloksi automaattisesti. Muussa tapauksessa HDMI voidaan valita sisääntulovalinnalla tai painamalla pikänäppäintä. Asettaa ajan näytön sammuttamiseen automaattisesti virransäästötilassa. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. KYLLÄ EI PÄÄLLÄ POIS Tulo Nykyinen resoluutio Optimaalinen resoluutio (paras näytöllä) Mallin nimi PÄÄLLÄ POIS Oletusasetus on POIS. POIS 10 min. 20 min. 30 min. 38 Näytön säätäminen

39 Uudelleenasea kaikki Palauttaa kaikki tila-, väri- ja geometriset asetukset tehtaassa asetettuihin oletusarvoihinsa. Paina näppäintä tai muuttaaksesi asetuksia. KYLLÄ EI *DDC/CI tulee sanoista Display Data Channel/Command Interface ja sen on kehittänyt Video Electronics Standards Association (VESA). DDC/CI-ominaisuuden avulla näytön säätimet voidaan lähettää ohjelmiston kautta etädiagnosoitaviksi. Näytön säätäminen 39

40 7. Vianetsintä Usein kysytyt kysymykset (FAQ) Kuva on sumea: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. Kuinka VGA-jatkokaapelia käytetään? Irrota jatkokaapeli testausta varten. Onko kuva nyt terävä? Jos ei, optimoi kuva noudattamalla ohjeita "Virkitysnopeuden säätö" -osiosta linkissä "Näyttöresoluution säätö". Kuvan sumeneminen on normaalia, jos jatkokaapelissa on sähkönsiirtohäiriöitä. Häiriöitä voidaan ehkäistä käyttämällä jatkokaapelia, jonka johtamisominaisuudet ovat paremmat, tai joissa on sisäänrakennettuna jännitettä lisäävä vahvistin. Ilmeneekö sumenemista vain natiivi (maksimi) resoluutiota alhaisemmissa resoluutioissa? Lue ohjeet linkistä "Näyttöresoluution säätö" CD:ltä. Valitse natiiviresoluutio. Pikselivirheet ovat näkyvissä: Yksi useista pikseleistä on pysyvästi musta. Yksi tai useampi pikseli on pysyvästi valkoinen. Yksi tai useampi pikseli on pysyvästi punainen, vihreä, sininen tai jonkin muun värinen. Puhdista LCD-näyttö. Kytke virta toistuvasti päälle ja pois. Nämä ovat pikseleitä, jotka ovat pysyvästi päällä tai pois päältä. Tämä on luonnollinen LCD-teknologian häiriö. Kuvan väritys on väärä: Kuvan värisävy on keltainen, sininen tai vaaleanpunainen. Valitse VALIKKO > KUVA > Väri > Värin uudelleenasetus. Valitse sitten "Varoitus"-viestiruudusta "KYLLÄ" palauttaaksesi väriasetukset tehtaassa asetettuihin oletusarvoihinsa. Jos kuva näyttää yhä väärärltä ja OSD-näytön väri on myös väärä, yksi kolmesta pääväristä puuttuu signaalin sisääntulosta. Tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Kuvaa ei näy: Onko näytön LED vihreä? Jos LED on vihreä ja näytöllä näkyy viesti Alueen ulkopuolella, olet käyttämässä näyttötilaa, jota näyttö ei tue. Vaihda käyttötilaksi jokin tuettu tila. Lue "Esiasetetut näyttötilat" -osio linkistä "Näyttöresoluution säätö". Näytöllä on paikallaan pysyvän kuvan muodostama heikko varjo: Aktivoi virranhallintatoiminto, jolloin tietokone ja näyttö menevät näytönsäästötilaan, kun niitä ei käytetä aktiivisesti. Käytä näytönsäästäjää kuvan kiinnipalamisen estämiseksi. 40 Vianetsintä
