XL2420T / XL2420TX Käyttöohje

Transkriptio

1 XL2420T / XL2420TX Käyttöohje

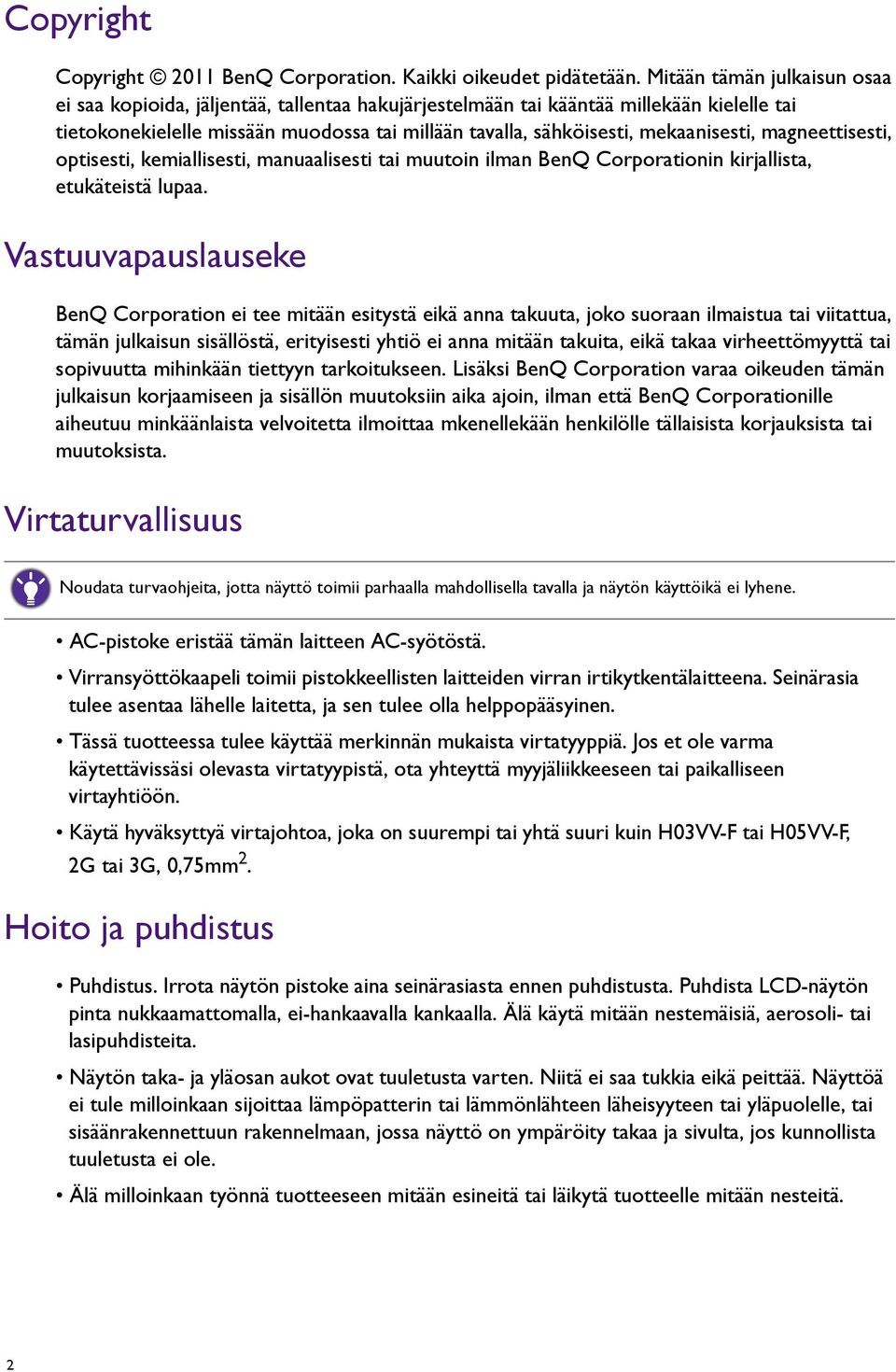

2 Copyright Copyright 2011 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista. Virtaturvallisuus Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollisella tavalla ja näytön käyttöikä ei lyhene. AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm 2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaan sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. 2

3 Huolto Älä yritä huoltaa tuotetta itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten. BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements. 3

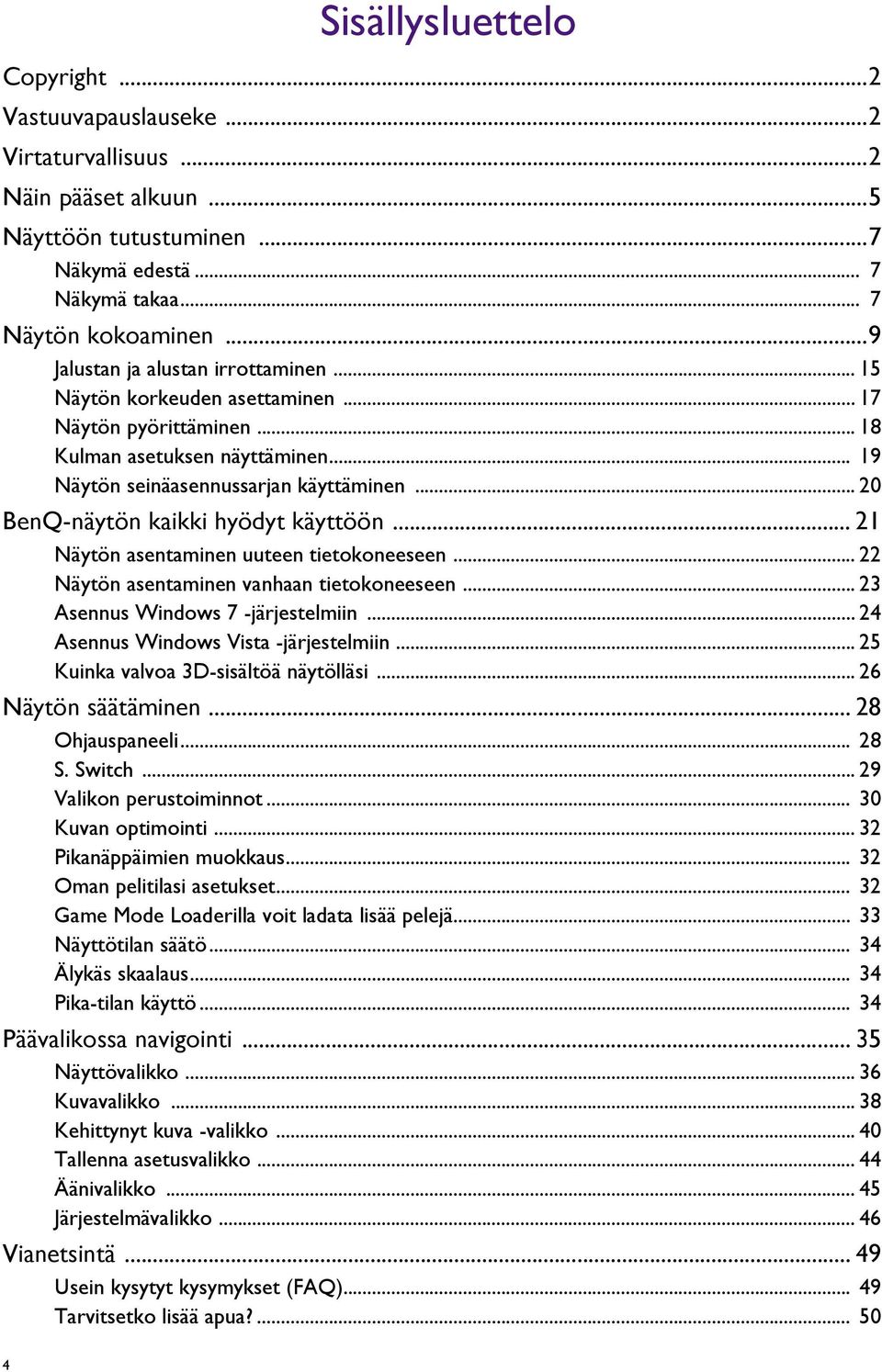

4 Sisällysluettelo Copyright...2 Vastuuvapauslauseke...2 Virtaturvallisuus...2 Näin pääset alkuun...5 Näyttöön tutustuminen...7 Näkymä edestä... 7 Näkymä takaa... 7 Näytön kokoaminen...9 Jalustan ja alustan irrottaminen Näytön korkeuden asettaminen Näytön pyörittäminen Kulman asetuksen näyttäminen Näytön seinäasennussarjan käyttäminen BenQ-näytön kaikki hyödyt käyttöön Näytön asentaminen uuteen tietokoneeseen Näytön asentaminen vanhaan tietokoneeseen Asennus Windows 7 -järjestelmiin Asennus Windows Vista -järjestelmiin Kuinka valvoa 3D-sisältöä näytölläsi Näytön säätäminen Ohjauspaneeli S. Switch Valikon perustoiminnot Kuvan optimointi Pikanäppäimien muokkaus Oman pelitilasi asetukset Game Mode Loaderilla voit ladata lisää pelejä Näyttötilan säätö Älykäs skaalaus Pika-tilan käyttö Päävalikossa navigointi Näyttövalikko Kuvavalikko Kehittynyt kuva -valikko Tallenna asetusvalikko Äänivalikko Järjestelmävalikko Vianetsintä Usein kysytyt kysymykset (FAQ) Tarvitsetko lisää apua?

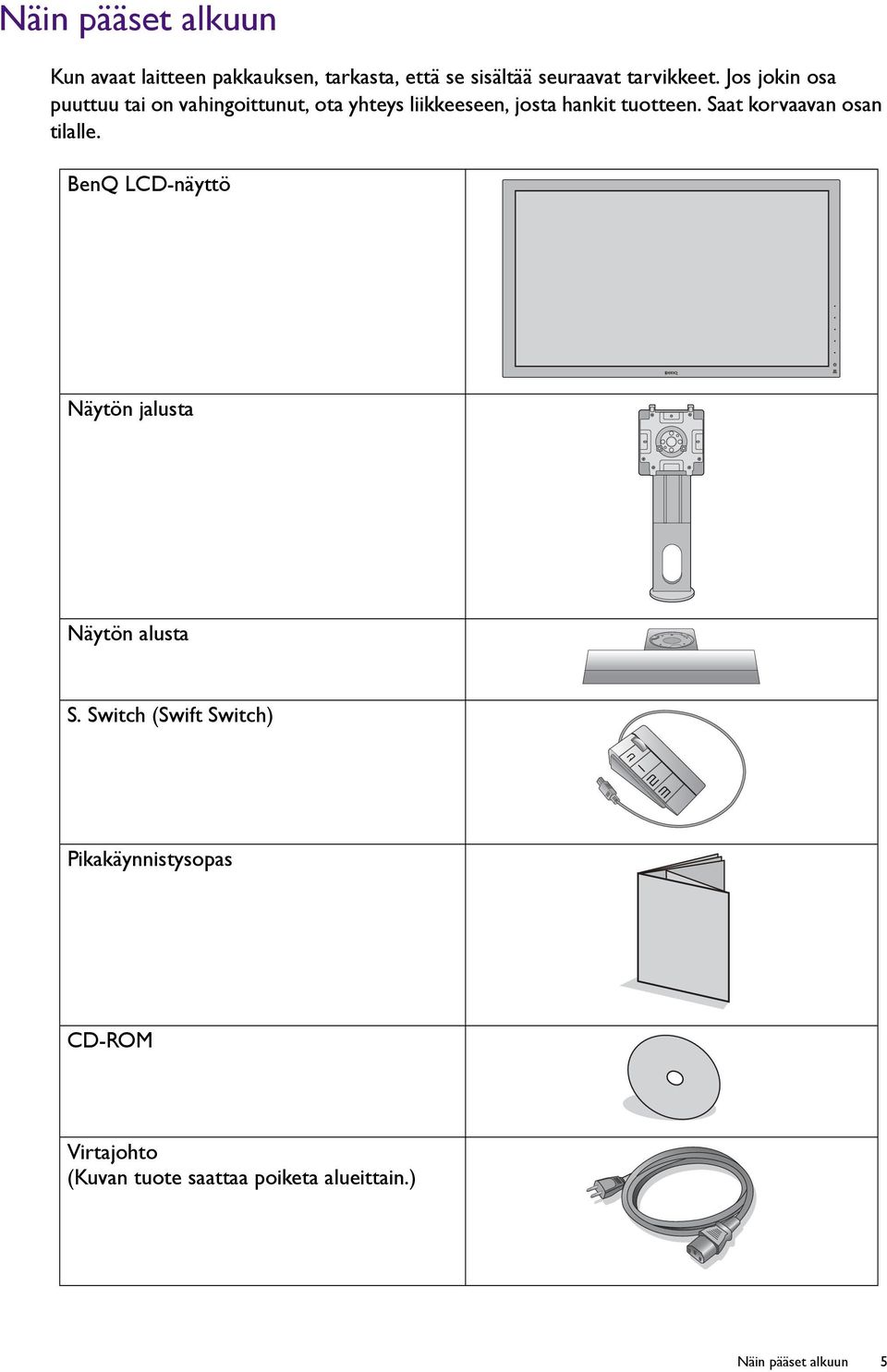

5 Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö Näytön jalusta Näytön alusta S. Switch (Swift Switch) Pikakäynnistysopas CD-ROM Virtajohto (Kuvan tuote saattaa poiketa alueittain.) Näin pääset alkuun 5

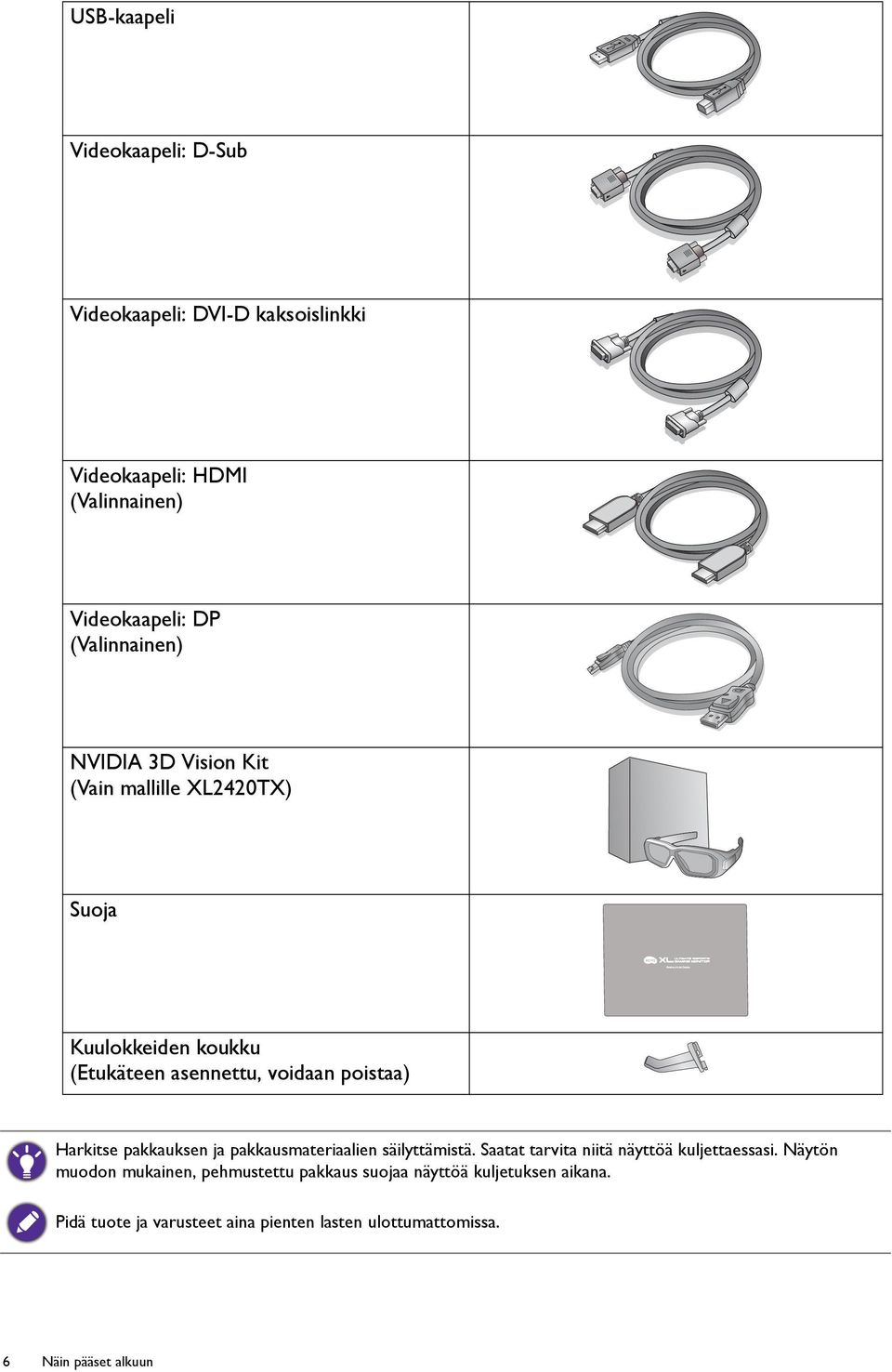

6 USB-kaapeli Videokaapeli: D-Sub Videokaapeli: DVI-D kaksoislinkki Videokaapeli: HDMI (Valinnainen) Videokaapeli: DP (Valinnainen) NVIDIA 3D Vision Kit (Vain mallille XL2420TX) Suoja Kuulokkeiden koukku (Etukäteen asennettu, voidaan poistaa) Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. Pidä tuote ja varusteet aina pienten lasten ulottumattomissa. 6 Näin pääset alkuun

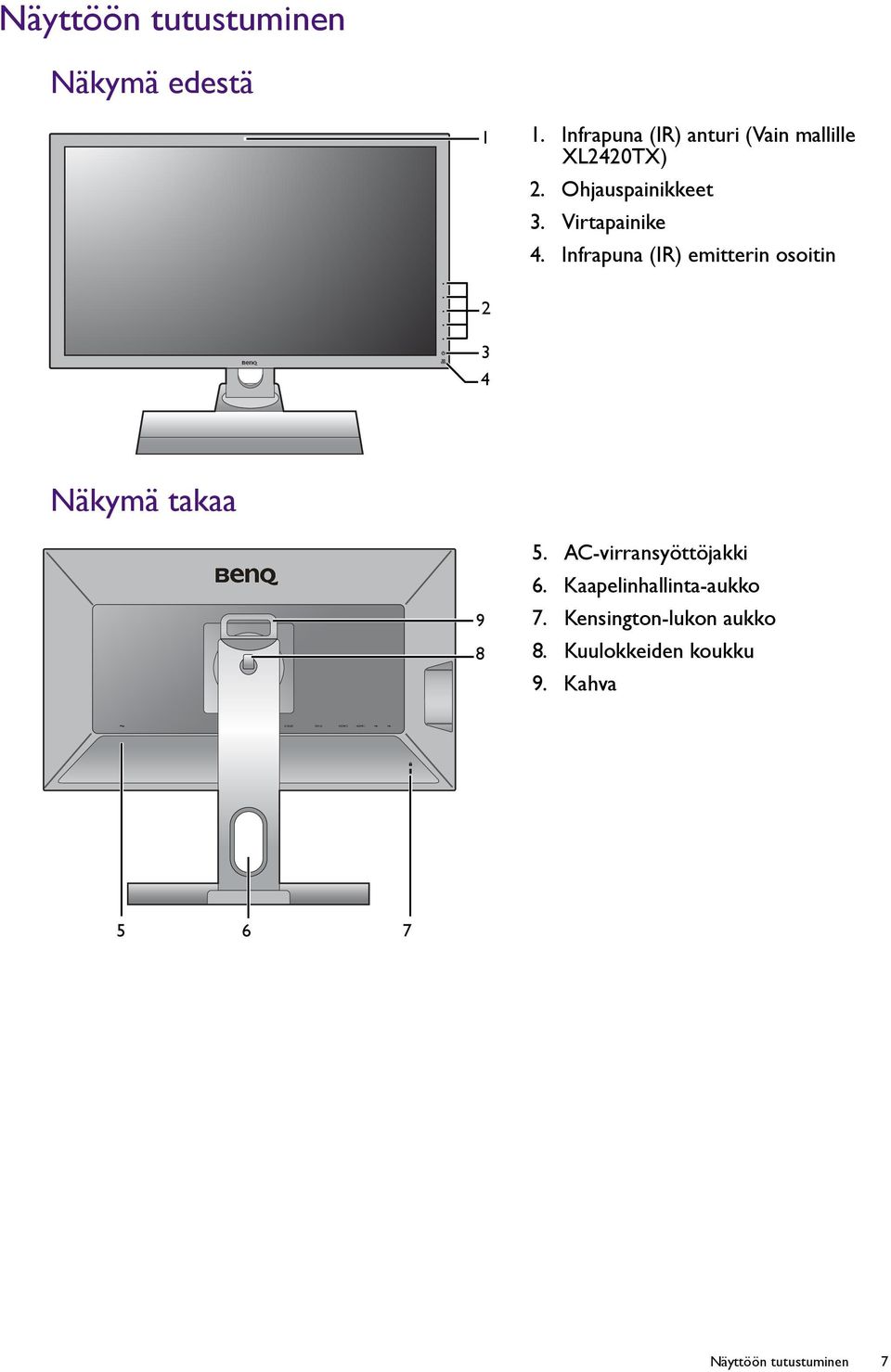

7 Näyttöön tutustuminen Näkymä edestä 1 1. Infrapuna (IR) anturi (Vain mallille XL2420TX) 2. Ohjauspainikkeet 3. Virtapainike 4. Infrapuna (IR) emitterin osoitin Näkymä takaa AC-virransyöttöjakki 6. Kaapelinhallinta-aukko 7. Kensington-lukon aukko 8. Kuulokkeiden koukku 9. Kahva Näyttöön tutustuminen 7

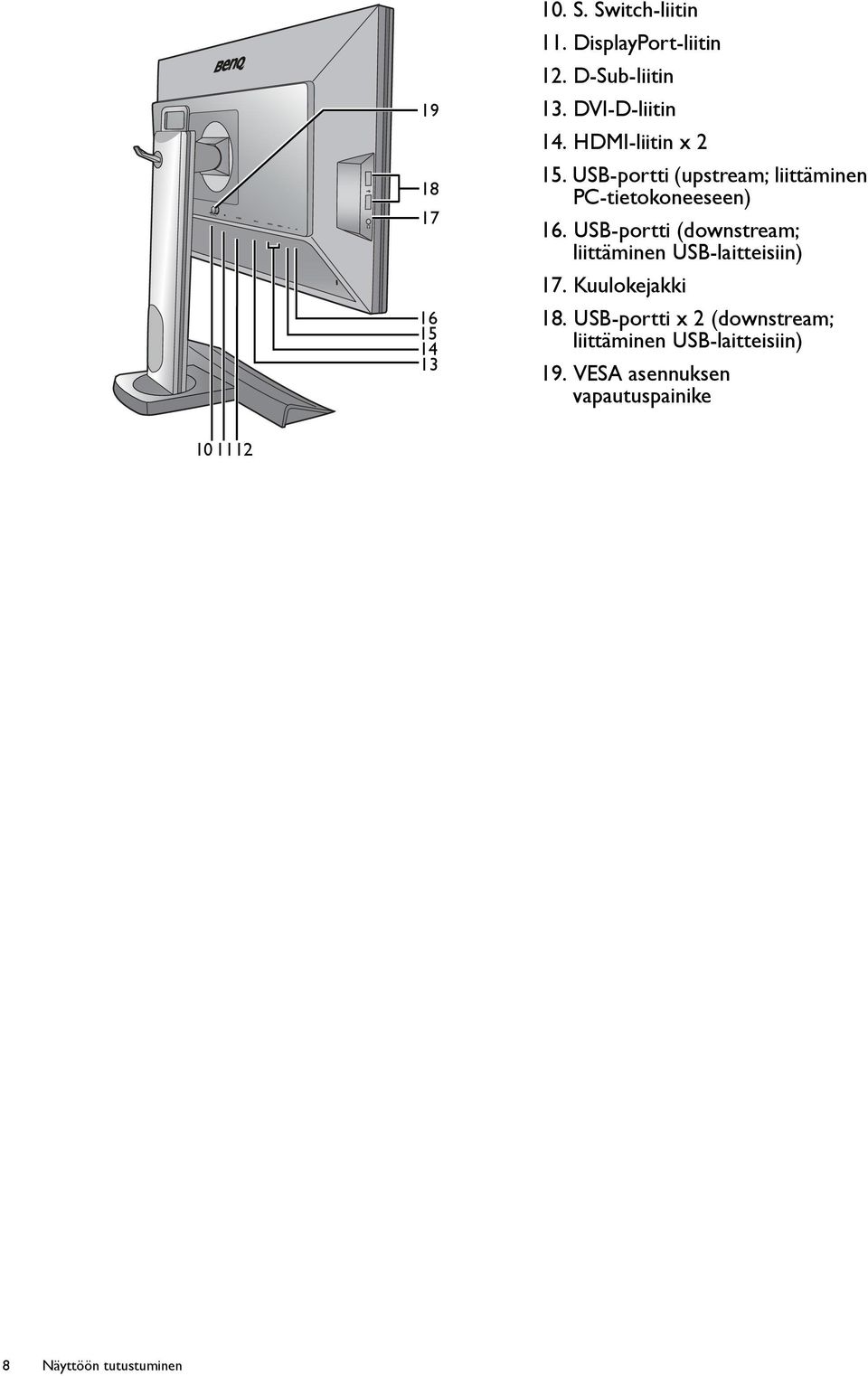

8 S. Switch-liitin 11. DisplayPort-liitin 12. D-Sub-liitin 13. DVI-D-liitin 14. HDMI-liitin x USB-portti (upstream; liittäminen PC-tietokoneeseen) 16. USB-portti (downstream; liittäminen USB-laitteisiin) 17. Kuulokejakki 18. USB-portti x 2 (downstream; liittäminen USB-laitteisiin) 19. VESA asennuksen vapautuspainike Näyttöön tutustuminen

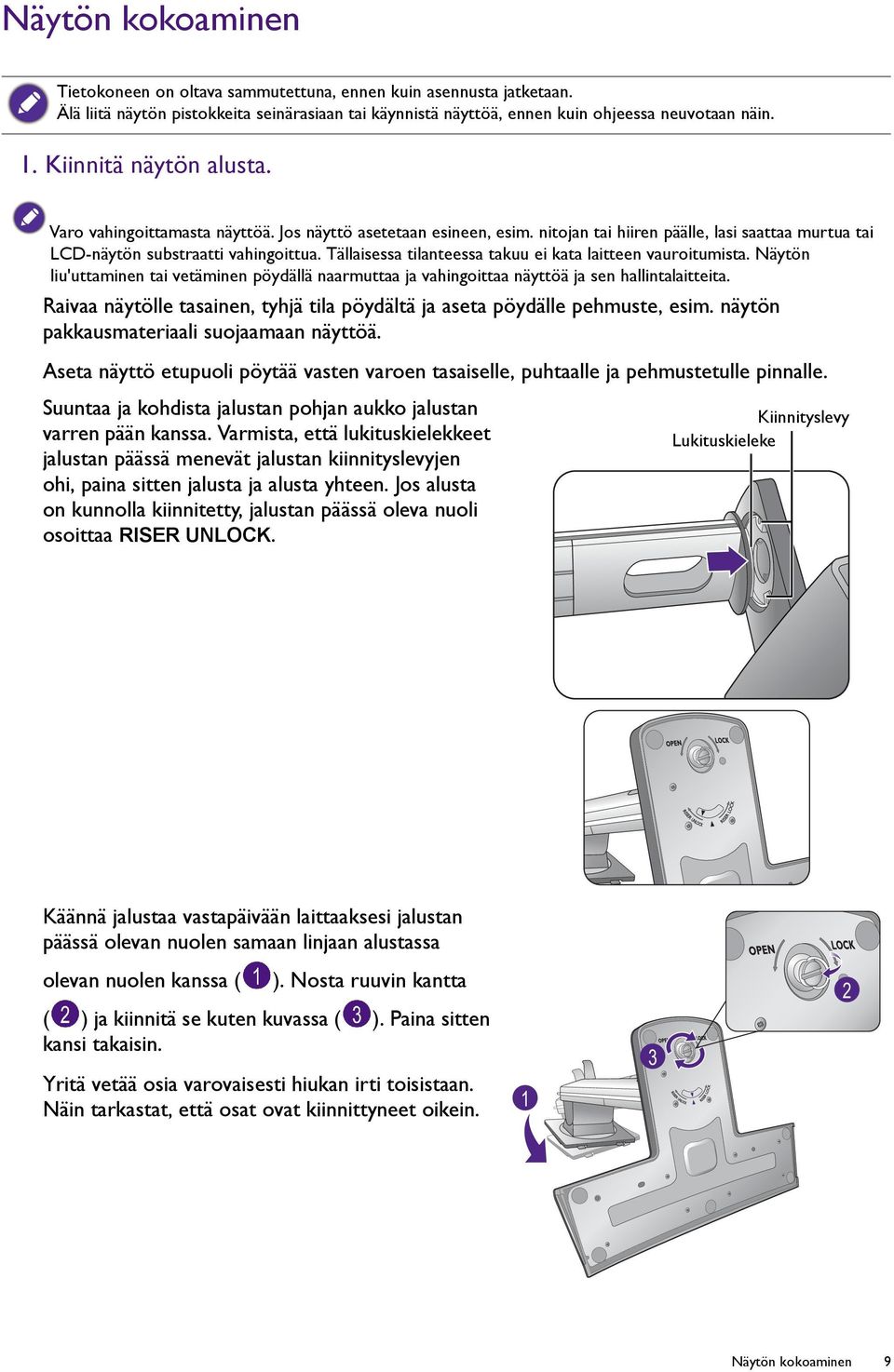

9 Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. 1. Kiinnitä näytön alusta. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä. Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle. Suuntaa ja kohdista jalustan pohjan aukko jalustan varren pään kanssa. Varmista, että lukituskielekkeet jalustan päässä menevät jalustan kiinnityslevyjen ohi, paina sitten jalusta ja alusta yhteen. Jos alusta on kunnolla kiinnitetty, jalustan päässä oleva nuoli osoittaa RISER UNLOCK. Kiinnityslevy Lukituskieleke Käännä jalustaa vastapäivään laittaaksesi jalustan päässä olevan nuolen samaan linjaan alustassa olevan nuolen kanssa ( ). Nosta ruuvin kantta ( ) ja kiinnitä se kuten kuvassa ( ). Paina sitten kansi takaisin. Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein Näytön kokoaminen 9

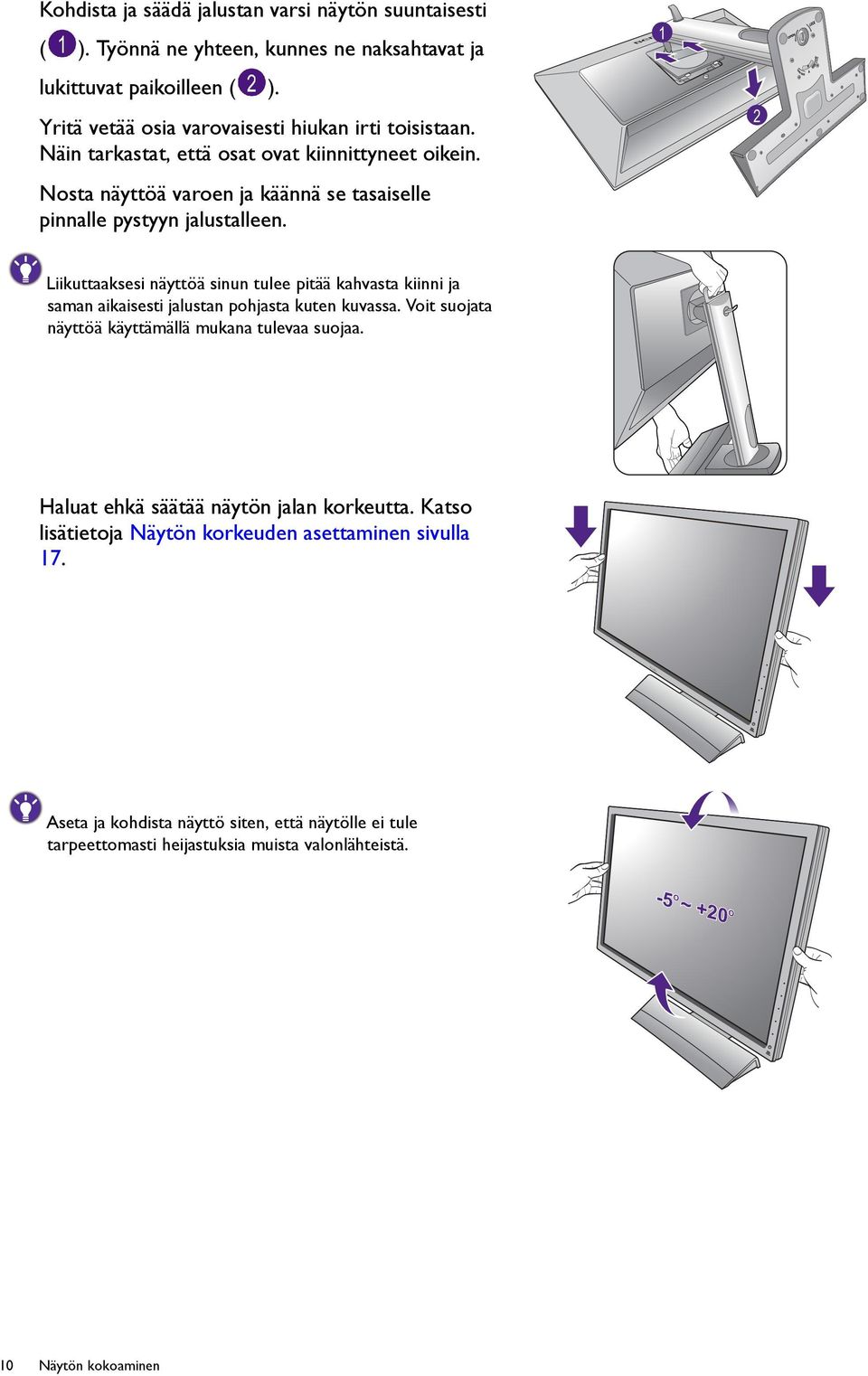

10 Kohdista ja säädä jalustan varsi näytön suuntaisesti ( ). Työnnä ne yhteen, kunnes ne naksahtavat ja lukittuvat paikoilleen ( ). Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein. Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen. 1 2 Liikuttaaksesi näyttöä sinun tulee pitää kahvasta kiinni ja saman aikaisesti jalustan pohjasta kuten kuvassa. Voit suojata näyttöä käyttämällä mukana tulevaa suojaa. Haluat ehkä säätää näytön jalan korkeutta. Katso lisätietoja Näytön korkeuden asettaminen sivulla 17. Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä. -5 O ~ +20 O 10 Näytön kokoaminen

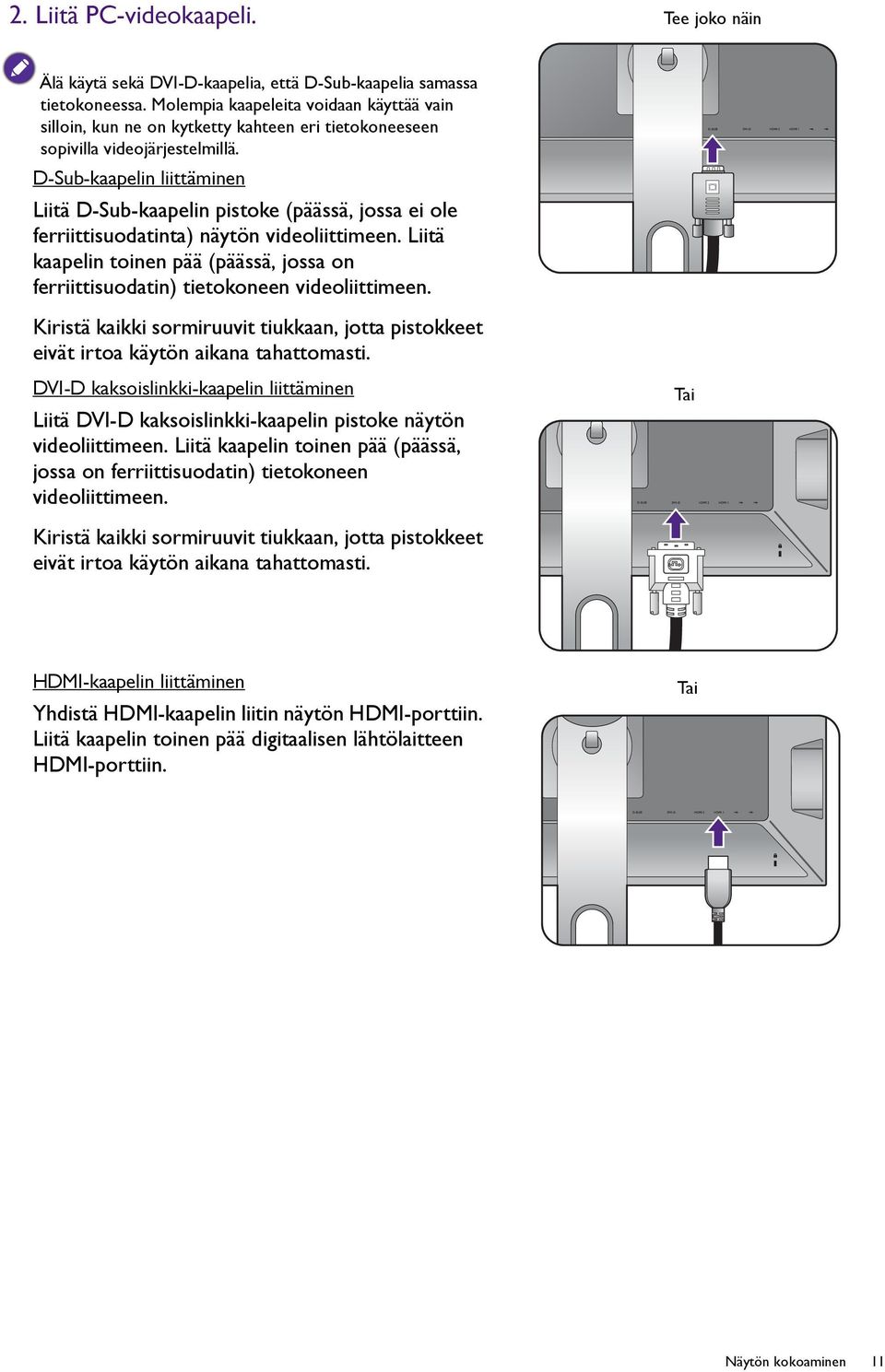

11 2. Liitä PC-videokaapeli. Tee joko näin Älä käytä sekä DVI-D-kaapelia, että D-Sub-kaapelia samassa tietokoneessa. Molempia kaapeleita voidaan käyttää vain silloin, kun ne on kytketty kahteen eri tietokoneeseen sopivilla videojärjestelmillä. D-Sub-kaapelin liittäminen Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. DVI-D kaksoislinkki-kaapelin liittäminen Liitä DVI-D kaksoislinkki-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Tai Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. HDMI-kaapelin liittäminen Yhdistä HDMI-kaapelin liitin näytön HDMI-porttiin. Liitä kaapelin toinen pää digitaalisen lähtölaitteen HDMI-porttiin. Tai Näytön kokoaminen 11

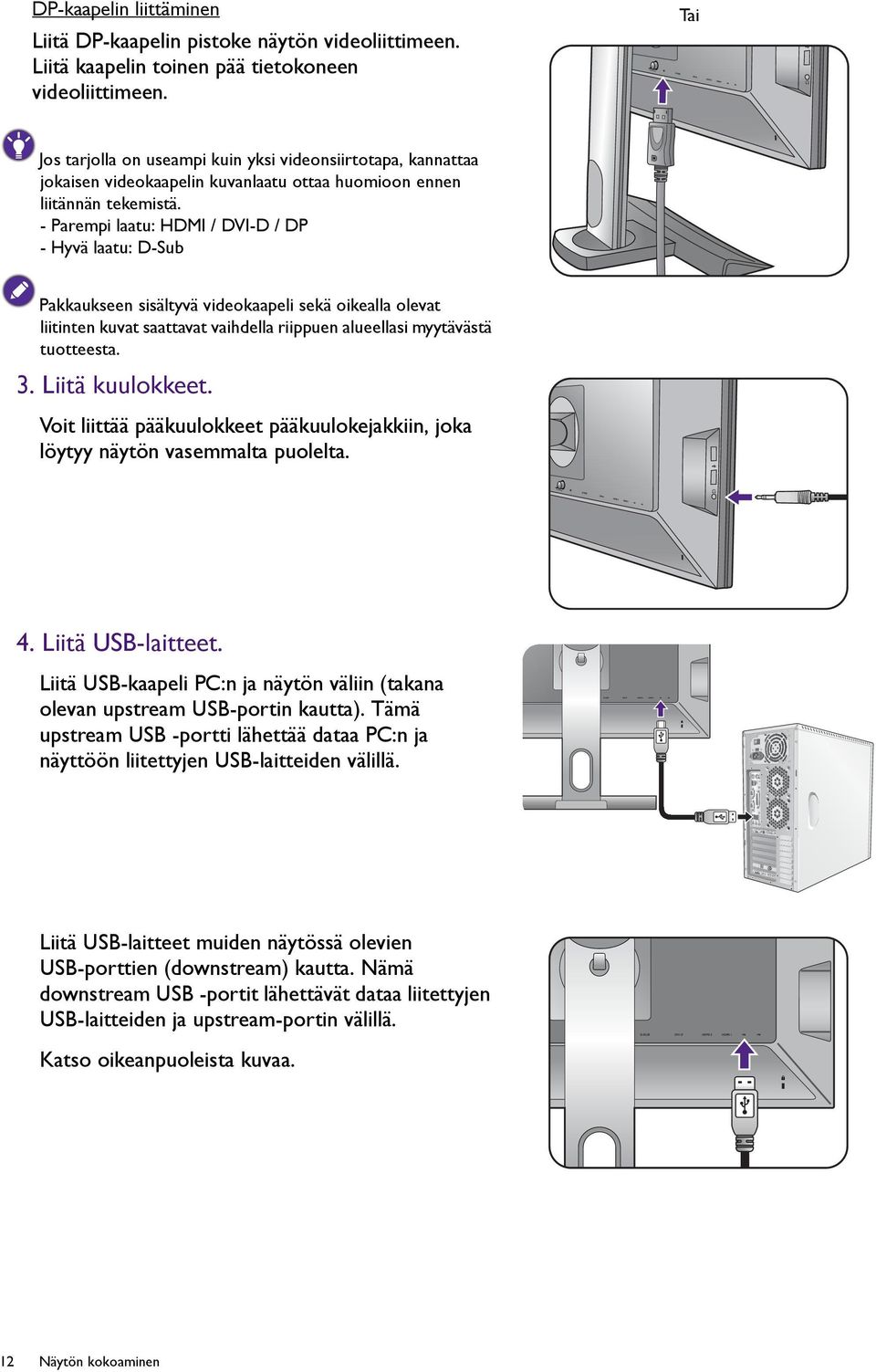

12 TV OUT DP-kaapelin liittäminen Liitä DP-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen. Tai Jos tarjolla on useampi kuin yksi videonsiirtotapa, kannattaa jokaisen videokaapelin kuvanlaatu ottaa huomioon ennen liitännän tekemistä. - Parempi laatu: HDMI / DVI-D / DP - Hyvä laatu: D-Sub Pakkaukseen sisältyvä videokaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella riippuen alueellasi myytävästä tuotteesta. 3. Liitä kuulokkeet. Voit liittää pääkuulokkeet pääkuulokejakkiin, joka löytyy näytön vasemmalta puolelta. 4. Liitä USB-laitteet. Liitä USB-kaapeli PC:n ja näytön väliin (takana olevan upstream USB-portin kautta). Tämä upstream USB -portti lähettää dataa PC:n ja näyttöön liitettyjen USB-laitteiden välillä. PDIF-OUT SDIF-OUT Liitä USB-laitteet muiden näytössä olevien USB-porttien (downstream) kautta. Nämä downstream USB -portit lähettävät dataa liitettyjen USB-laitteiden ja upstream-portin välillä. Katso oikeanpuoleista kuvaa. 12 Näytön kokoaminen

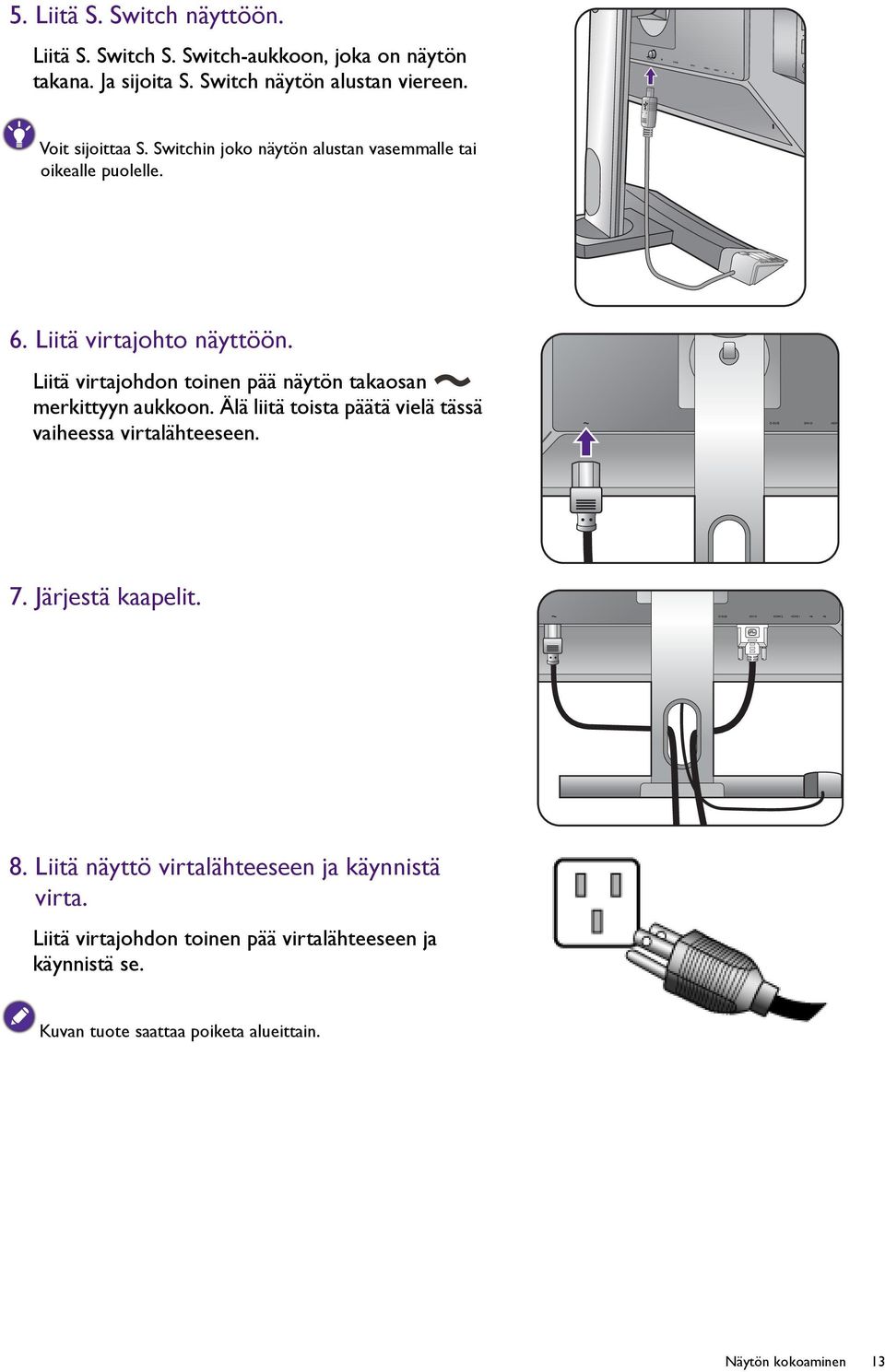

13 5. Liitä S. Switch näyttöön. Liitä S. Switch S. Switch-aukkoon, joka on näytön takana. Ja sijoita S. Switch näytön alustan viereen. Voit sijoittaa S. Switchin joko näytön alustan vasemmalle tai oikealle puolelle. 6. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. 7. Järjestä kaapelit. 8. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdon toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Näytön kokoaminen 13

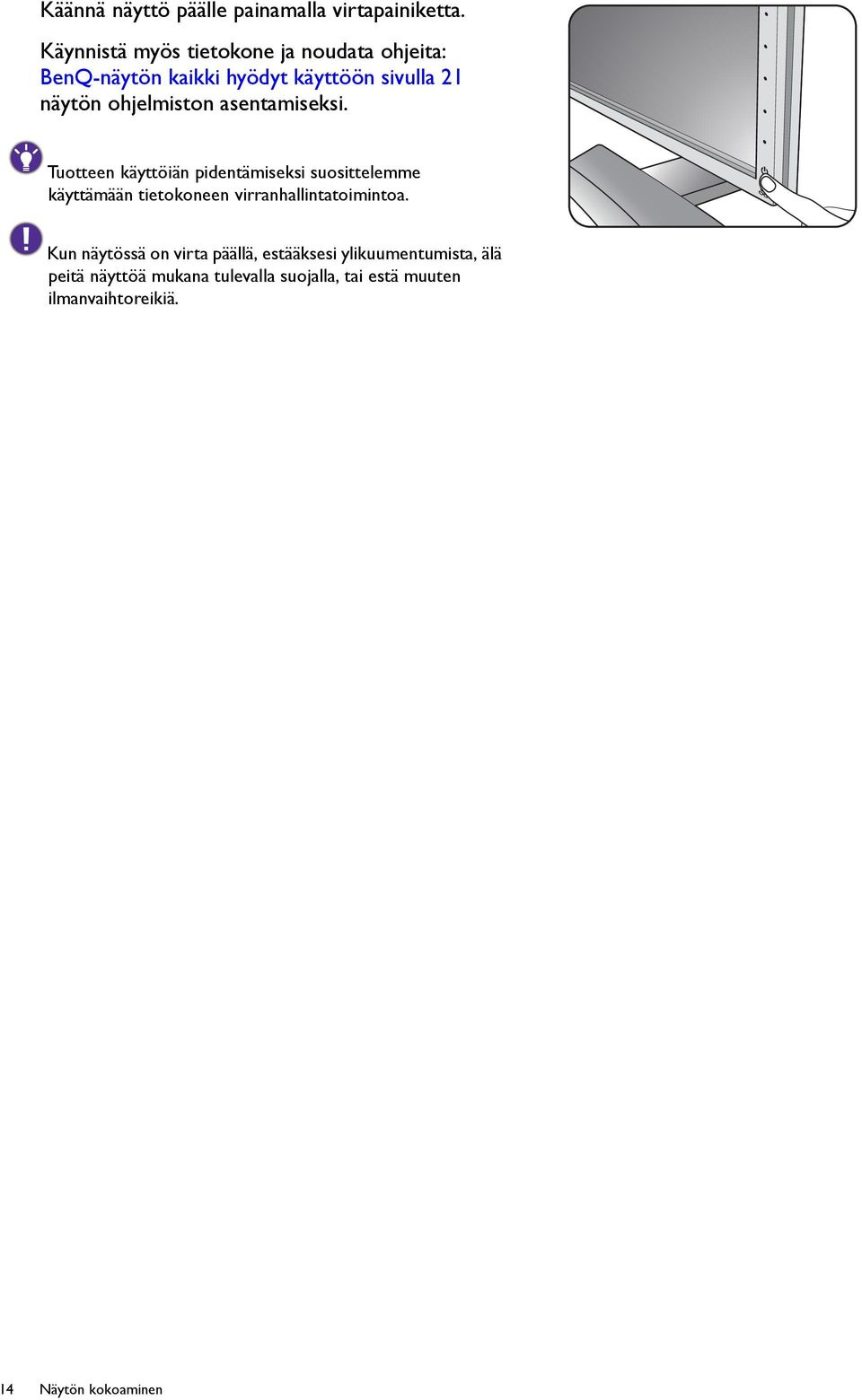

14 Käännä näyttö päälle painamalla virtapainiketta. Käynnistä myös tietokone ja noudata ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 21 näytön ohjelmiston asentamiseksi. Tuotteen käyttöiän pidentämiseksi suosittelemme käyttämään tietokoneen virranhallintatoimintoa. Kun näytössä on virta päällä, estääksesi ylikuumentumista, älä peitä näyttöä mukana tulevalla suojalla, tai estä muuten ilmanvaihtoreikiä. 14 Näytön kokoaminen

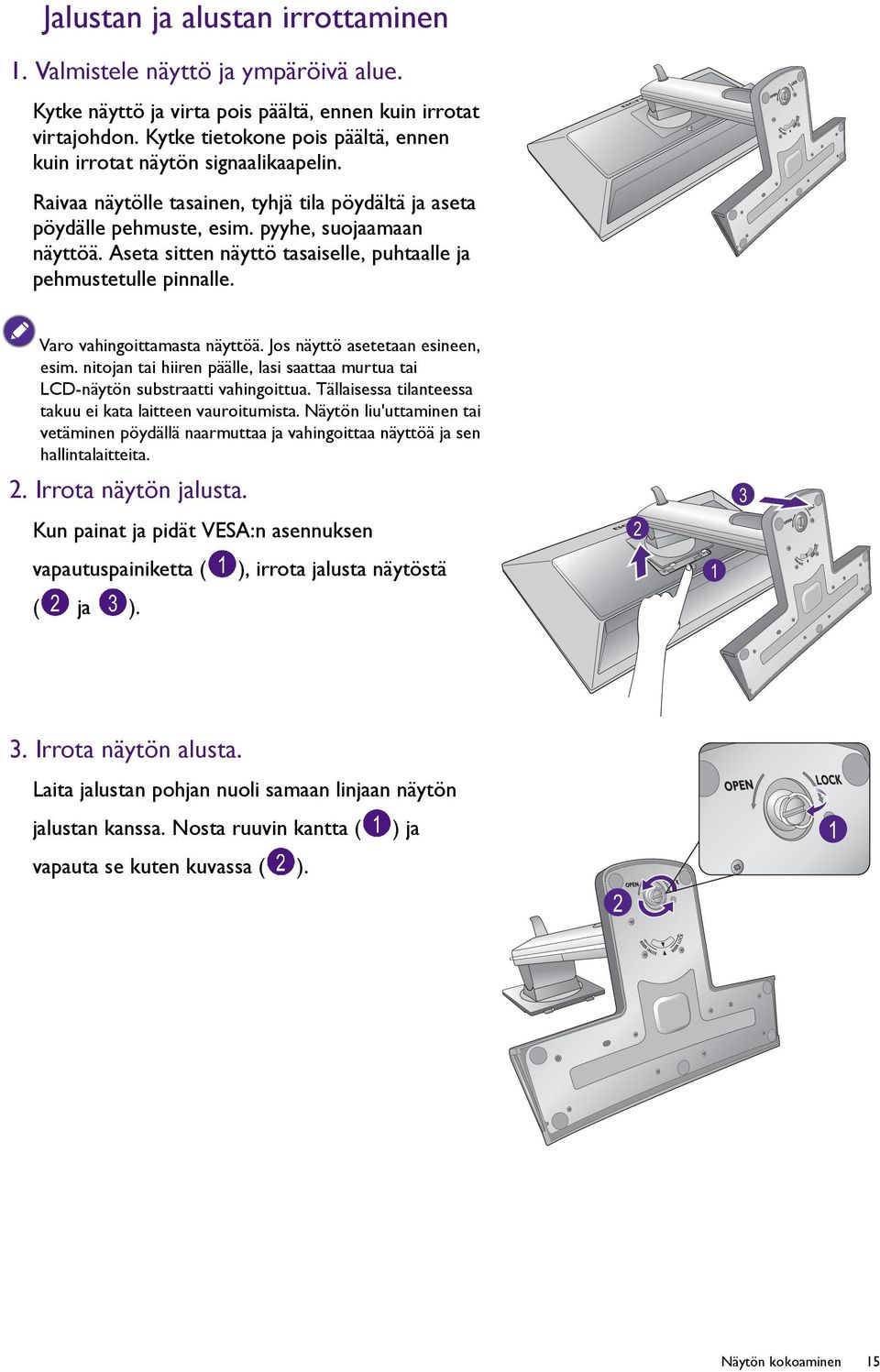

15 Jalustan ja alustan irrottaminen 1. Valmistele näyttö ja ympäröivä alue. Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. 2. Irrota näytön jalusta. Kun painat ja pidät VESA:n asennuksen vapautuspainiketta ( ( ja ). ), irrota jalusta näytöstä Irrota näytön alusta. Laita jalustan pohjan nuoli samaan linjaan näytön jalustan kanssa. Nosta ruuvin kantta ( ) ja vapauta se kuten kuvassa ( ). 2 1 Näytön kokoaminen 15

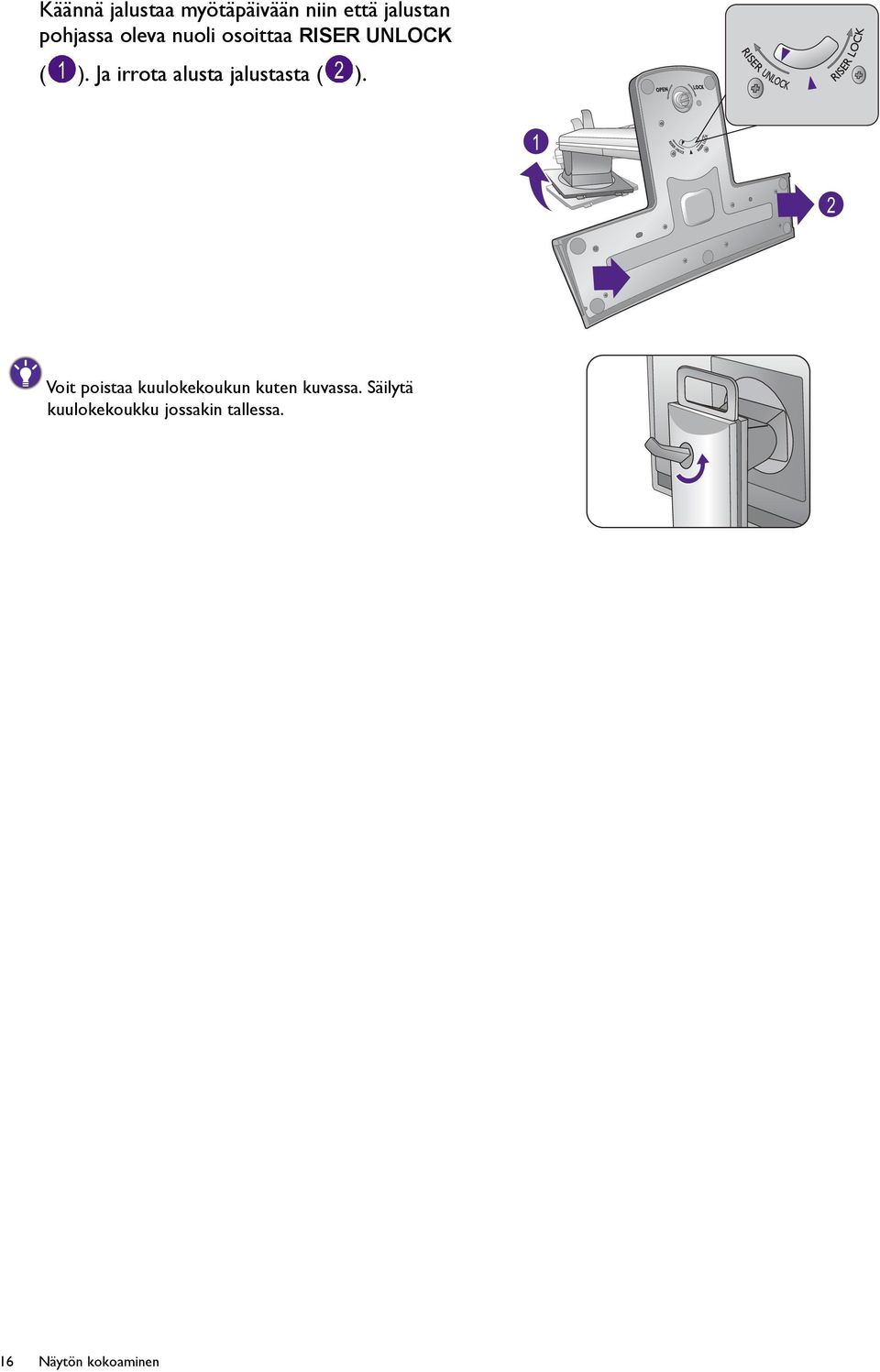

16 Käännä jalustaa myötäpäivään niin että jalustan pohjassa oleva nuoli osoittaa RISER UNLOCK ( ). Ja irrota alusta jalustasta ( ). 1 2 Voit poistaa kuulokekoukun kuten kuvassa. Säilytä kuulokekoukku jossakin tallessa. 16 Näytön kokoaminen

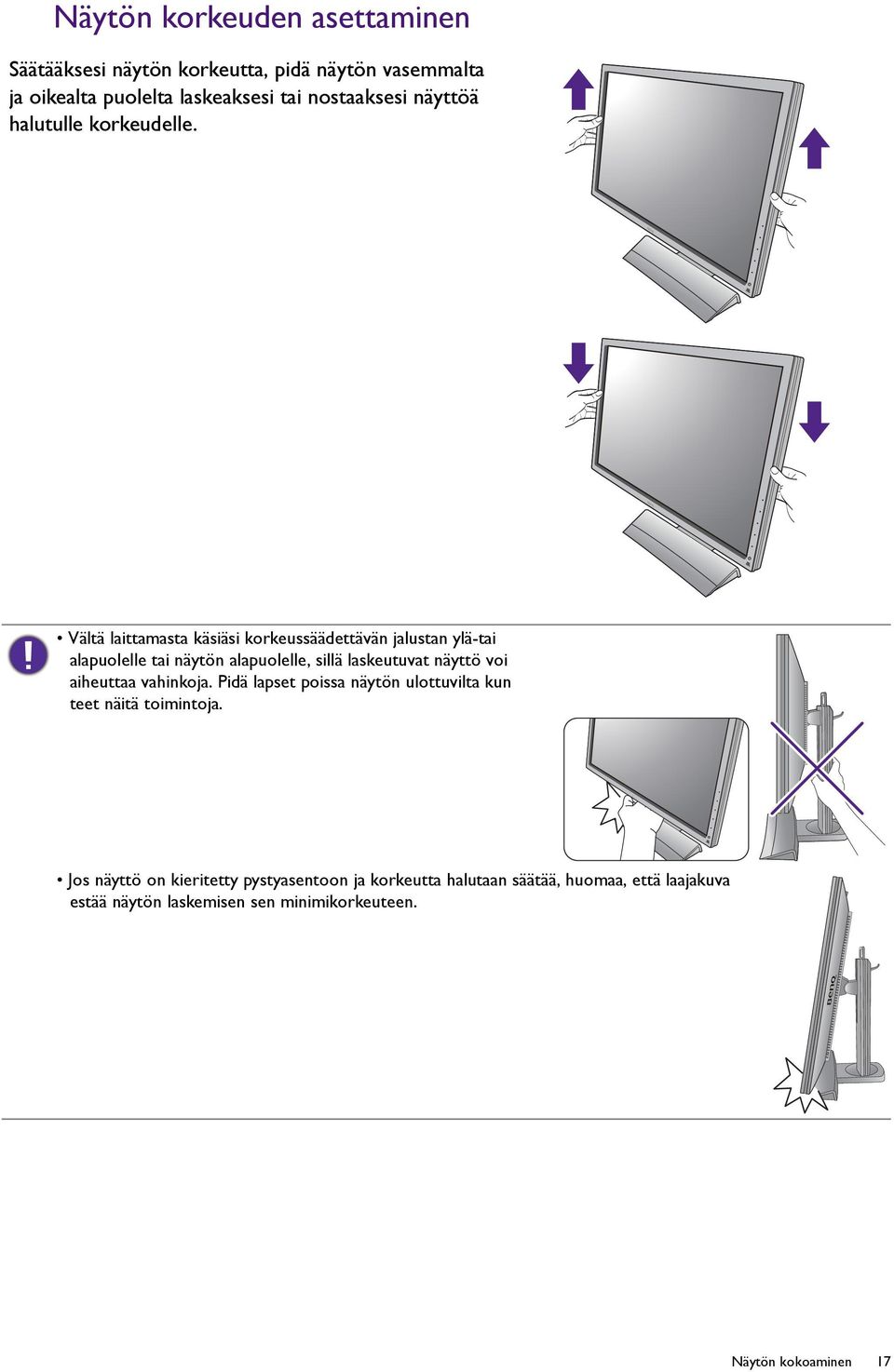

17 Näytön korkeuden asettaminen Säätääksesi näytön korkeutta, pidä näytön vasemmalta ja oikealta puolelta laskeaksesi tai nostaaksesi näyttöä halutulle korkeudelle. Vältä laittamasta käsiäsi korkeussäädettävän jalustan ylä-tai alapuolelle tai näytön alapuolelle, sillä laskeutuvat näyttö voi aiheuttaa vahinkoja. Pidä lapset poissa näytön ulottuvilta kun teet näitä toimintoja. Jos näyttö on kieritetty pystyasentoon ja korkeutta halutaan säätää, huomaa, että laajakuva estää näytön laskemisen sen minimikorkeuteen. Näytön kokoaminen 17

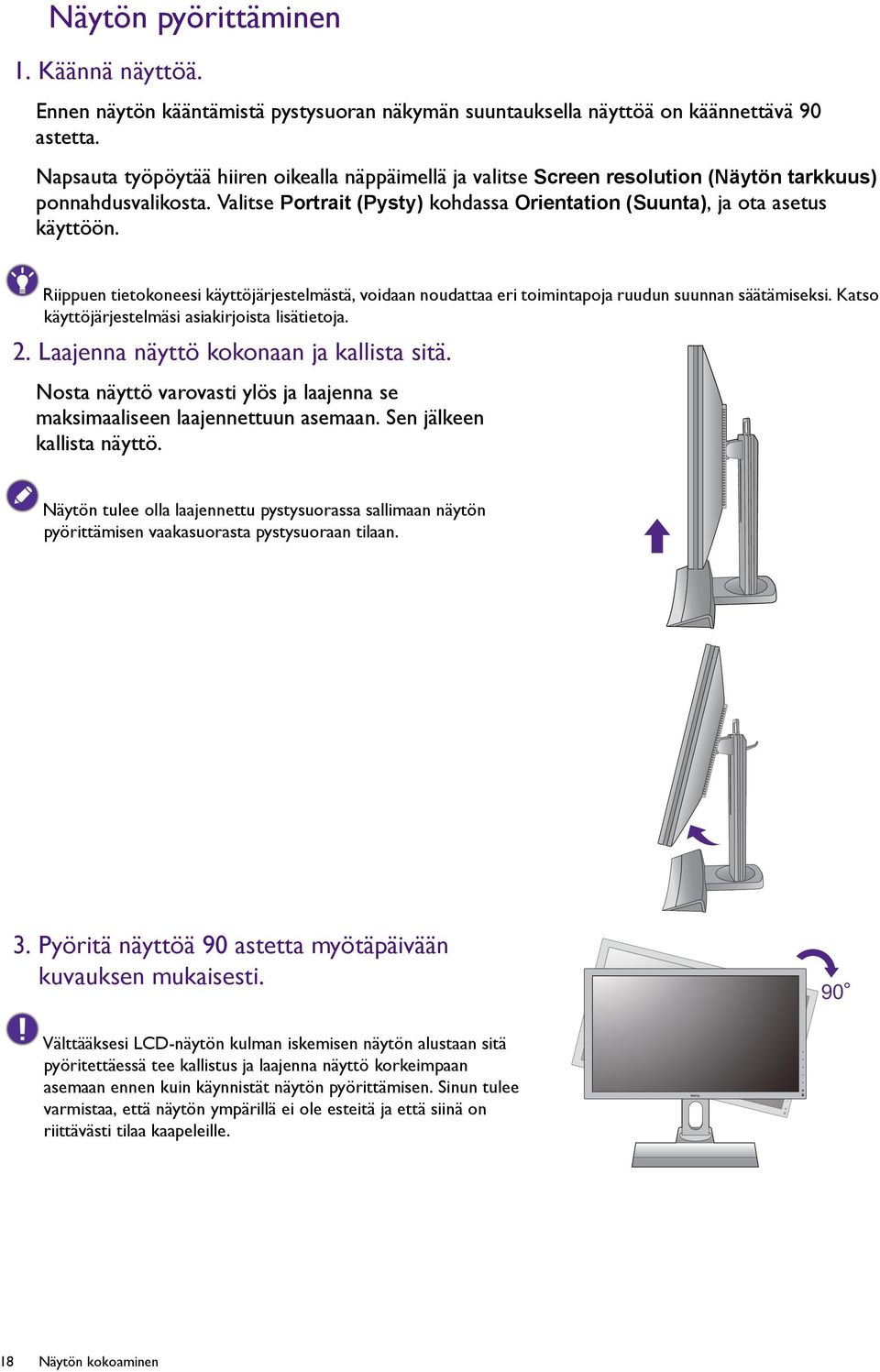

18 Näytön pyörittäminen 1. Käännä näyttöä. Ennen näytön kääntämistä pystysuoran näkymän suuntauksella näyttöä on käännettävä 90 astetta. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Screen resolution (Näytön tarkkuus) ponnahdusvalikosta. Valitse Portrait (Pysty) kohdassa Orientation (Suunta), ja ota asetus käyttöön. Riippuen tietokoneesi käyttöjärjestelmästä, voidaan noudattaa eri toimintapoja ruudun suunnan säätämiseksi. Katso käyttöjärjestelmäsi asiakirjoista lisätietoja. 2. Laajenna näyttö kokonaan ja kallista sitä. Nosta näyttö varovasti ylös ja laajenna se maksimaaliseen laajennettuun asemaan. Sen jälkeen kallista näyttö. Näytön tulee olla laajennettu pystysuorassa sallimaan näytön pyörittämisen vaakasuorasta pystysuoraan tilaan. 3. Pyöritä näyttöä 90 astetta myötäpäivään kuvauksen mukaisesti. 90 Välttääksesi LCD-näytön kulman iskemisen näytön alustaan sitä pyöritettäessä tee kallistus ja laajenna näyttö korkeimpaan asemaan ennen kuin käynnistät näytön pyörittämisen. Sinun tulee varmistaa, että näytön ympärillä ei ole esteitä ja että siinä on riittävästi tilaa kaapeleille. 18 Näytön kokoaminen

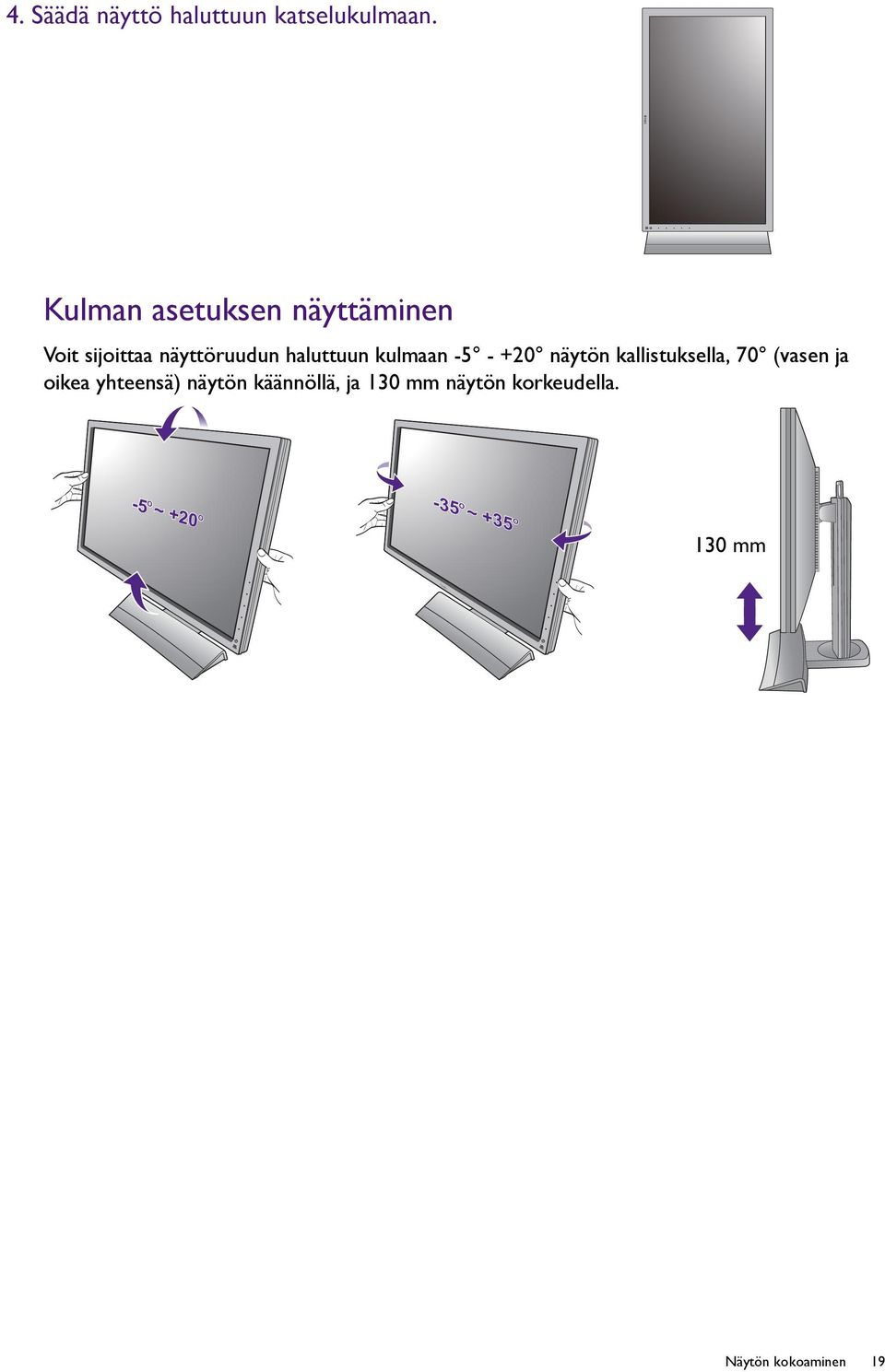

19 4. Säädä näyttö haluttuun katselukulmaan. Kulman asetuksen näyttäminen Voit sijoittaa näyttöruudun haluttuun kulmaan näytön kallistuksella, 70 (vasen ja oikea yhteensä) näytön käännöllä, ja 130 mm näytön korkeudella. -5 O ~ +20 O -35 O ~ +35 O 130 mm Näytön kokoaminen 19

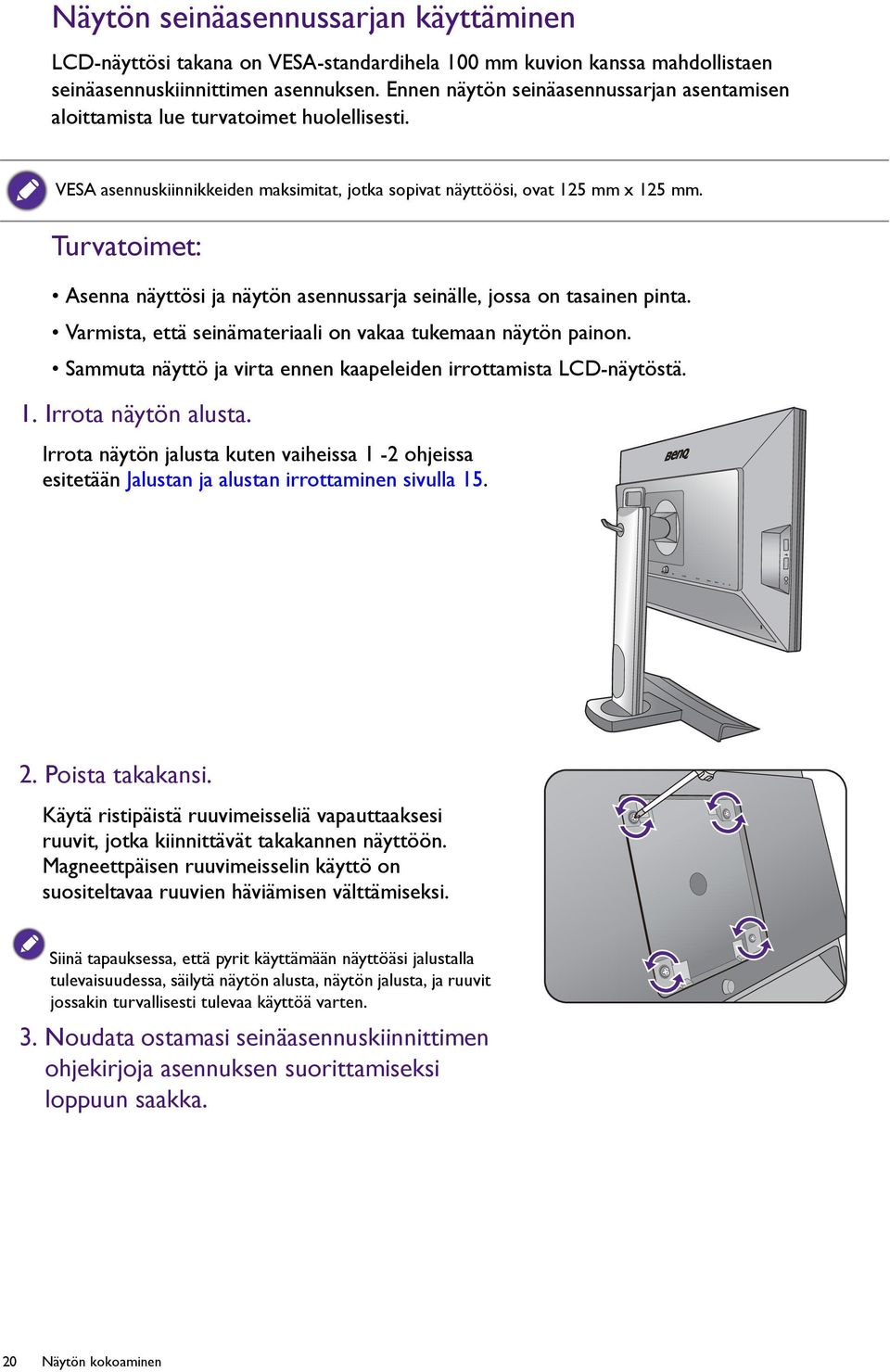

20 Näytön seinäasennussarjan käyttäminen LCD-näyttösi takana on VESA-standardihela 100 mm kuvion kanssa mahdollistaen seinäasennuskiinnittimen asennuksen. Ennen näytön seinäasennussarjan asentamisen aloittamista lue turvatoimet huolellisesti. VESA asennuskiinnikkeiden maksimitat, jotka sopivat näyttöösi, ovat 125 mm x 125 mm. Turvatoimet: Asenna näyttösi ja näytön asennussarja seinälle, jossa on tasainen pinta. Varmista, että seinämateriaali on vakaa tukemaan näytön painon. Sammuta näyttö ja virta ennen kaapeleiden irrottamista LCD-näytöstä. 1. Irrota näytön alusta. Irrota näytön jalusta kuten vaiheissa 1-2 ohjeissa esitetään Jalustan ja alustan irrottaminen sivulla Poista takakansi. Käytä ristipäistä ruuvimeisseliä vapauttaaksesi ruuvit, jotka kiinnittävät takakannen näyttöön. Magneettpäisen ruuvimeisselin käyttö on suositeltavaa ruuvien häviämisen välttämiseksi. Siinä tapauksessa, että pyrit käyttämään näyttöäsi jalustalla tulevaisuudessa, säilytä näytön alusta, näytön jalusta, ja ruuvit jossakin turvallisesti tulevaa käyttöä varten. 3. Noudata ostamasi seinäasennuskiinnittimen ohjekirjoja asennuksen suorittamiseksi loppuun saakka. 20 Näytön kokoaminen

21 BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD-näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa. BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta Valitse levy-painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse sitten näytön oikea malli. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla: Näytön asentaminen uuteen tietokoneeseen sivulla 22. Näytön asentaminen vanhaan tietokoneeseen sivulla 23. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. Ostetun mallin tarkastamiseksi katso spesifikaatiotarraa näytön takana. BenQ-näytön kaikki hyödyt käyttöön 21

22 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD-näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD-näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD-näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita Näytön asentaminen vanhaan tietokoneeseen. 1. Noudata seuraavia ohjeita BenQ-näytön kaikki hyödyt käyttöön sivulla 21. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on Asenna laitteiston laiteohjaimet. 2. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 3. Valitse Hae sopiva ohjainlaite laitteelle -valinta ja Seuraava. 4. Valitse CD-ROM-asemat -valinta (poista valinnat kaikista muista) ja napsauta Seuraava. 5. Varmista, että ohjattu toiminto on valinnut oikean näytön nimen ja napsauta Seuraava. 6. Napsauta Valmis. 7. Uudelleenkäynnistä tietokone. 22 BenQ-näytön kaikki hyödyt käyttöön

23 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Se on todettu testeissä yhteensopivaksi nykyisellään Windows Vista- ja Windows 7 -käyttöjärjestelmiin. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva informaatiotiedosto (.inf) BenQ LCD Monitor CD-ROM:ilta liittämällesi näytön mallille. Windows asentaa vastaavat laiteohjain-tiedostot CD:ltä. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows 7 -järjestelmiin sivulla 24. Asennus Windows Vista -järjestelmiin sivulla 25. BenQ-näytön kaikki hyödyt käyttöön 23

24 Asennus Windows 7 -järjestelmiin 1. Avaa Näytä ominaisuudet. Mene paikkaan Käynnistä, Ohjauspaneeli, Laitteisto ja äänet, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Valitse Ominaisuudet valikosta. 3. Napsauta Laitteisto-välilehteä. 4. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 24 BenQ-näytön kaikki hyödyt käyttöön

25 Asennus Windows Vista -järjestelmiin 1. Avaa Näyttöasetukset. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Oma asetus ponnahdusvalikosta. Valitse Näyttöasetukset Oma ulkoasun ja äänien asetus -ikkunasta. Näyttöasetukset -ikkuna näytetään. 2. Napsauta Lisäasetukset -painiketta. Perus-PnP -näytön ominaisuudet -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja Ominaisuudet -painiketta. 4. Napsauta Jatka ilmestyneessä Käyttäjätilin hallinta -ikkunassa. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 25

26 Kuinka valvoa 3D-sisältöä näytölläsi Näyttösi tukee kolmiulotteisen (3D) sisällön toistamista siirrettynä DVI-D kaksoislinkin kaapelin kautta. Tarvitset vielä sopivan laitteiston ja ohjelmistot, jotka ovat yhteensopivia 3D-toiston kanssa. 3D-sisältöä voidaan siirtää XL2420TX :lle myös HDMI-kaapelilla (versio 1.3 tai parempi). Kaikkia valikkovalintoja ei ole saatavissa 3D-toistoa varten. Järjestelmävaatimukset BenQ LCD näyttö XL2420T / XL2420TX Yhteensopivat 3D-lasit PC Microsoft Windows Vista tai Windows 7 -käyttöjärjestelmän kanssa Yhteensopivat grafiikan käsittely-yksiköt (GPU) viimeisimpien laiteohjaintiedostojen kanssa tai laiteohjaimet toimitetulla NVIDIA laiteohjain-cd:llä asennettuna Yhteensopivat ohjelmistot, jotka toistavat 3D-toistoa Yhteensopivia varusteita varten vieraile osoitteessa Sopivia 3D-toistimia varten testaa 3D-sisältö tarjoajien kanssa. Ota yhteyttä NVIDIA:aan tai vieraile NVIDIA-verkkosivulla ( ostaaksesi ja saadaksesi yhteensopiva GPU:n asetukset. Vieraile NVIDIA-websivustolla saadaksesi uusimmat GPU-laiteohjaintiedostot. 3D-sisällön toisto Noudata 3D-lisälaitteiden ohjeita ohjelmiston ja laitteiston asennuksessa. Jos 3D-lasit ovat kunnolla liitetyt ja infrapunasignaali havaitaan, näytön alaoikealle oleva infrapuna-emitteriosoitin ja infrapuna-emitteri moduulissa (ostetaan erikseen XL2420T:lle) syttyy. Parantaaksesi 3D-lasien suorituskykyä voit tehdä seuraavat: XL2420TX:ssa tarkasta, onko infrapuna-anturin edessä mitään esteitä, jotka estävät anturia vastaanottamassa 3D-lasien signaaleja. Mene System (Järjestelmä) ja Emitter Mode (Emitteritila) ja vaihda asetuksia tarpeen mukaan. Katso lisätietoja Emitter Mode (Emitteritila) (Vain mallille XL2420TX) sivulla 48. Noudata XL2420T:ssa tai XL2420TX:ssa 3D-lisälaitteiden käyttöohjeita tehdäksesi säätöjä. Jos haluat säätää kirkkautta katsellessa 3D-sisältöä, mene kohtaan Picture (Kuva) ja NVIDIA 3D LightBoost. Katso lisätietoja Kirkkaus (2D-toiston aikana) / NVIDIA 3D LightBoost (3D-toiston aikana) sivulla 38. Infrapuna-anturi on sulautettu XL2420TX kehykseen eikä ole näkyvissä. 26 BenQ-näytön kaikki hyödyt käyttöön

27 Turvallisuustietoja 3D-sisällön katsomista varten Voit kokea silmien rasittumista katsottuasi 3D-sisältöä tietyn ajan. Ota 3D-lasit pois ja lepää lieventääksesi silmien rasitusta. Jos koet päänsärkyä, huimausta, tai pahoinvointia, pysäytä 3D-sisällön katsominen välittömästi. Saatat joutua ottamaan yhteyden lääkäriin, jos oireet jatkuvat. 3D-sisällön katsominen pidemmän ajan voi lisätä terveysriskejä. Pieniä lapsia, vanhuksia, raskaana olevia naisia tai henkilöitä varten, joilla on korkea verenpaine tai muu terveyshuoli, ota yhteys lääkäriin ennen 3D-sisällön katsomista. BenQ-näytön kaikki hyödyt käyttöön 27

28 Näytön säätäminen Ohjauspaneeli Kaikki OSD (On Screen Display) -valikkoihin voidaan siirtyä ohjainpainikkeilla. 1 2 Nro. Nimi Kuvaus 1. Ohjainnäppäimet Pääsee näyttöruudulla näytettyihin toimintoihin tai valikkokohtiin kunkin näppäimen vierellä. 2. Virtanäppäin Virran kytkeminen päälle ja pois. Ohjainnäppäimet ovat sulautettuna kosketusnäyttöön ja LED-valot näyttävät niiden sijainnin. LED-merkkivalon koskettaminen on sama kuin painaisit vastaavat ohjainnäppäintä. 28 Näytön säätäminen

29 S. Switch Ohjainnäppäimiä lukuunottamatta S. Switch tarjoaa myös nopean tavan hallita ja pasta OSD-valikoihin. Liitä S. Switch näyttöön ennen käyttöä.follow the instructions in Noudata seuraavia ohjeita Liitä S. Switch näyttöön. sivulla Nro. Nimi Toiminto 1. Pyörä Säädön lisäys/vähennys. Vieritä valikkoa ylös/alas. Valitsee valikon kohteen painamalla kerran. 2. Paluu-painike Palaa edelliseen valikkoon. 3. Gamer 1 -painike 4. Gamer 2 -painike 5. Gamer 3 -painike Paina vaihtaaksesi Gamer 1 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 1:lle. Paina vaihtaaksesi Gamer 2 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 2:lle. Paina vaihtaaksesi Gamer 3 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 3:lle. S. Switch on suunniteltu BenQ LCD näytölle erityisesti XL2420T:lle ja XL2420TX:lle. Älä liitä sitä muihin laitteisiin joissa on USB-portit. Näytön säätäminen 29

30 Valikon perustoiminnot OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. 1 2 Picture Mode Display Mode Smart Scaling Menu Exit 4 3 Picture Mode Display Mode Smart Scaling Menu Exit 1. Paina mitä tahansa ohjainpainikkeista. Voit myös painaa pyörää tai paluupainiketta S. Switchissä. 2. Pikanäppäinvalikko näytetään. Kolme ylintä ohjainta ovat muokattavia näppäimiä ja ne on suunniteltu erityisille toiminnoille. 3. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 4. Päävalikossa noudata ohjainpainikkeiden viereisiä kuvakkeita tehdäksesi säätöjä tai valintoja. Katso Päävalikossa navigointi sivulla 35 lisätietoja valikkovalinnoista. Nro. OSD pikanäppäinvalikossa OSD-kuvake päävalikossa Toiminto Custom Key 1 (Custom-näppäin 1) Oletuksena näppäin on Picture Mode (Kuvatila) pikanäppäin. Katso Pikanäppäimien muokkaus sivulla 32 vaihtaaksesi oletusasetuksia. Ylös/Lisää -säätö. 30 Näytön säätäminen

31 Nro. OSD pikanäppäinvalikossa OSD-kuvake päävalikossa Toiminto Custom Key 2 (Custom-näppäin 2) Oletuksena näppäin on Display Mode (Näyttötila) pikanäppäin. Katso Pikanäppäimien muokkaus sivulla 32 vaihtaaksesi oletusasetuksia. Oletuksena näppäin on Näyttötilan pikanäppäin. Custom Key 3 (Custom-näppäin 3) / Menu (Valikko) Exit (Poistu) Oletuksena tämä näppäin on Smart Scaling (Älykäs skaalaus) -pikanäppäin. Katso Pikanäppäimien muokkaus sivulla 32 vaihtaaksesi oletusasetuksia. Siirtyy alavalikkoihin. Valitsee valikkokohtia. Aktivoi päävalikon. Palaa edelliseen valikkoon. OSD-näytöltä poistuminen. OSD = On Screen Display (ruutunäyttö). Pikanäppäimet toimivat vain kun päävalikko ei ole sillä hetkellä näkyvissä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Poistaaksesi OSD-ohjainten lukituksen, paina ja pidä pohjassa mitä tahansa näppäintä 10 sekunnin ajan. Näytön säätäminen 31

32 Kuvan optimointi Oletuskuvatila on FPS1, joka on suunniteltu FPS-peleille. Jos haluat muita kuvatiloja, mene kohtaan Picture Advanced (Kehittynyt kuva) ja vaihda asetusta kohdassa Picture Mode (Kuvatila). Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää Auto Adjustment (Automaattisäätö)-näppäintoimintoa. Mene kohtaan Display (Näyttö) ja Auto Adjustment (Automaattisäätö) optimoidaksesi tällä hetkellä näytetyn kuvan ruudulle. Kun liität digitaalisen videoulostulon digitaalisella (DVI, HDMI tai DP) kaapelilla näyttöön Auto Adjustment (Automaattisäätö) -toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään Auto Adjustment (Automaattisäätö)-toimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. 1. Aja testiohjelma auto.exe CD-ROM:ilta. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S. Switchissä saadaksesi pikanäppäimet näkyviin. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 3. Mene kohtiin Display (Näyttö) ja Auto Adjustment (Automaattisäätö). 4. Jos huomaat pystysuuntaista kohinaa (kuten pystysuuntaisten viivojen verhoefekti-välkehdintä), valitse Pixel Clock (Pikselikello) ja säädä näyttöä kunnes kohina katoaa. 5. Jos huomaat poikittaissuuntaista kohinaa, valitse Phase (Jakso) ja säädä näyttöä, kunnes kohina katoaa. Pikanäppäimien muokkaus Kolme ylintä hallintapainiketta (kutsutaan myös muokkauspainikkeiksi) toimivat pikanäppäiminä, joilla pääsee suoraan etukäteen määriteltyihin toimintoihin. Voit vaihtaa oletusasetusta ja ohjata erilaisia toimintoja näille näppäimille. 1. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S. Switchissä saadaksesi pikanäppäimet näkyviin. 2. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 3. Mene kohtaan System (Järjestelmä). 4. Valitse muokattava painike, jota haluat vaihtaa. 5. Alavalikossa valitse toiminto, johon tällä painikkeella pääsee. Ponnahdusviesti tulee näkyviin, näyttäen että asetus on valmis. Oman pelitilasi asetukset Näytölläsi on monia etukäteen asetettu kuvatiloja, jotka sopivat pelien pelaamiseen. Sopiakseen paremmin tarpeisiisi, voit vaihtaa ja tallentaa näyttöasetukset, ja vaihtaa omaa pelitilaasi helposti. 32 Näytön säätäminen

33 1. Säädä tarvittavia näyttöasetuksia eri OSD-valikoissa. Asetukset, joita voidaan muokata pelitiloille, ovat: "Kirkkaus (2D-toiston aikana) / NVIDIA 3D LightBoost (3D-toiston aikana)" (näet sivulta 38) "Kontrasti" (näet sivulta 38) "Terävyys" (näet sivulta 38) "Black equalizer" (näet sivulta 39) "Gamma" (näet sivulta 39) "Värilämpötila" (näet sivulta 39) "Värisävy" (näet sivulta 39) "Kylläisyys" (näet sivulta 39) "AMA" (näet sivulta 39) "Pika-tila" (näet sivulta 39) "Kuvatila" (näet sivulta 40) "Näyttötila" (näet sivulta 41) "Dynaaminen kontrasti" (näet sivulta 41) "Älykäs skaalaus" (näet sivulta 42) "Älytarkennus" (näet sivulta 43) "Äänenvoimakkuus" (näet sivulta 45) "Mykistys" (näet sivulta 45) 2. Kaikkien asetusten jälkeen, mene kohtaan Save Settings (Tallenna asetukset) ja tallenna yhdelle pelitiloista. Voit myös painaa ja pitää pohjassa pelitilan painikkeita (merkitty 1~3) S. Switchissä tallentaaksesi yhtenä pelitilana. 3. Jos haluat vaihtaa pelitilaasi, voit milloin tahansa mennä kohtaan Picture Advanced (Kehittynyt kuva) ja Picture Mode (Kuvatila), ja valita pelitilan, jonka tallensit kohdassa 2. Haluamasi näyttöasetukset otetaan heti käyttöön. Voit myös painaa yhtä pelitilan painiketta (riippuen asetuksista vaiheessa 2) S. Switchissä vaihtaaksesi haluttuun pelitilaan nopeasti. BenQ tarjoaa optimoidumpia pelitiloja verkkosivulla. Jos haluat käyttää näitä asetuksia, katso Game Mode Loaderilla voit ladata lisää pelejä sivulla 33. Game Mode Loaderilla voit ladata lisää pelejä Sen sijaan että muokkaisit omia näyttöasetuksiasi, voit ladata pelitiloja, jotka ovat saatavilla BenQ:n verkkosivulla, ja ottaa asetukset käyttöön suoraan. 1. Linkki osoitteeseen gaming.benq.com. 2. Lataa ja asenna pelitilan lataaja. 3. Tee asennukset noudattamalla näyttöruudussa olevia ohjeita. 4. Mene kohtaan Picture Advanced (Kehittynyt kuva) ja Picture Mode (Kuvatila) näytölläsi ja valitse pelitila, jonka juuri latasit asetuksiin suoraan. Tähän tarvitaan Internet-yhteys. Näytön säätäminen 33

34 Näyttötilan säätö Näyttääksesi kuvia, joiden kuvasuhde on eri kuin näytön, ja koko on eri kuin näyttösi koko, voit säätää näytön näyttötilaa. Saadaksesi selville näyttösi kuvasuhteen ja näytön koon, katso tekniset tiedot CD:llä. 1. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S. Switchissä saadaksesi pikanäppäimet näkyviin, ja paina Menu (Valikko) siirtyäksesi päävalikkoon. 2. Mene kohtaan Picture Advanced (Kehittynyt kuva) ja Display Mode (Näyttötila). 3. Valitse oikea näyttötila. Asetus otetaan välittömästi käyttöön. Vaihda haluttu näyttötila ensin, ja noudata ohjeita kohdassa Älykäs skaalaus sivulla 34 säätäksesi näytön kokoa tarpeisiisi. Älykäs skaalaus Voit muuttaa näytön kokoa kohdassa Smart Scaling (Älykäs skaalaus). 1. Mene kohtaan Picture Advanced (Kehittynyt kuva) ja Smart Scaling (Älykäs Skaalaus). 2. Säädä arvoa. Jos jokin custom-painikkeista on asetettu etukäteeän Smart Scaling (Älykäs skaaluas)-toiminnolle. voit painaa custom-painiketta säätääksesi arvoa suoraan. Näyttösi voi tulla tilapäisesti epävakaaksi, kun koon muutosta ollaan tekemässä. Tämä on normaali ilmiö, eikä sitä tule pitää valmistusvikana. Lisätietoja aiheesta Smart Scaling (Älykäs skaalaus) löytyy kohdasta Älykäs skaalaus sivulla 42. Pika-tilan käyttö Pelejä pelatessa voit vähentää tulon viivettä aktivoimalla kohdan Instant Mode (Pika-tila). 1. Mene kohtaan Picture (Kuva) ja Instant Mode (Pika-tila). 2. Valitse On (Päällä). 34 Näytön säätäminen

35 Päävalikossa navigointi OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S. Switchissä saadaksesi pikanäppäimet näkyviin. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. Katso lisätietoja Valikon perustoiminnot sivulla 30. Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. OSD-valikon kielet voivat poiketa alueellasi saatavilla olevan tuotteen mukaan, katso lisätietoja Kieli sivulla 47 kohdassa Järjestelmä ja OSD -asetukset. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Näyttövalikko sivulla 36 Kuvavalikko sivulla 38 Kehittynyt kuva -valikko sivulla 40 Tallenna asetusvalikko sivulla 44 Äänivalikko sivulla 45 Järjestelmävalikko sivulla 46 Päävalikossa navigointi 35

36 Näyttövalikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: Standard Display Picture Picture Advanced Save Settings Audio System Auto Adjustment H.Position V.Postion Pixel Clock Phase Valitse Menu pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Näyttö. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Automaattisäätö Optimoi ja säätää näytön asetuksia automaattisesti. Ei käytettävissä digitaaliselle tulosignaalille. Vaakasijainti Säätää näyttökuvan vaakasijaintia. 0 ~ 100 Pystysijainti Säätää näyttökuvan pystysijaintia. 0 ~ 100 Pikselikello Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Katso myös: Kuvan optimointi sivulla ~ 100 Ei käytettävissä digitaaliselle tulosignaalille. 36 Päävalikossa navigointi

37 Kohde Toiminto Vaihteluväli Jakso Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Katso myös: Kuvan optimointi sivulla ~ 63 Ei käytettävissä digitaaliselle tulosignaalille. Päävalikossa navigointi 37

38 Kuvavalikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: Photo Display Brightness Normal R G B Picture Contrast Bluish Picture Advanced Sharpness Reddish Save Settings Black equalizer User Mode Audio Gamma System Color Temperature Hue Saturation 1. Valitse Menu pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Kuva. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Kirkkaus (2D-toiston aikana) / NVIDIA 3D LightBoost (3D-toiston aikana) Säätää kirkkaiden ja tummien varjojen tasapainoa (2D-toiston aikana). Tai Säätää kirkkautta 3D-toiston aikana. (2D-toiston aikana) 0 ~ 100 (3D-toiston aikana) OFF (POIS) ~ MAX (max.) Kontrasti Säätää tummuuden ja valoisuuden välistä eroa. 0 ~ 100 Terävyys Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. 1 ~ Päävalikossa navigointi

39 Kohde Toiminto Vaihteluväli Black equalizer Tuo esiin tummat sävyt kasvattamalla kirkkautta vaihtamatta vaaleita varjoja. 0 ~ 20 Jos kuva on liian kirkas, tai siinä ei ole juurikaan mitään tummia sävyjä, Black equalizer -kohdassa arvojen muuttaminen ei välttämättä näytä juurikaan muutoksia kuvaan. Gamma Asettaa värisävyn luminanssin. Oletusarvo on 3 (vakioarvo Windows'ille). Gamma 1 Gamma 2 Gamma 3 Gamma 4 Gamma 5 Värilämpötila Normaali Videota ja valokuvia voidaan tarkastella niiden luonnollisessa värityksessä. Tämä on värin tehdasasetus. Sinertävä Punertava Käyttäjätila Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC: n alan standardien mukainen valkoisen värin tehdasasetus. Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. Punaisen, vihreän ja sinisen sekoitusta voidaan muuttaa kuvan värisävyn muuttamiseksi. Mene seuraavaan R (punainen), G (vihreä), ja B (sininen) valikoihin vaihtaaksesi asetuksia. Yhden tai useamman päävärin vähentäminen pienentää niiden vaikutusta kuvan värisävyyn. Jos kuvasta vähennetään esim. sinistä väriä, kuvasta tulee asteittain kellertävä. Jos vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. R (0 ~ 100) G (0 ~ 100) B (0 ~ 100) Värisävy Asettaa asteen kuinka ymmärrämme värit. 0 ~ 100 Kylläisyys Asettaa värien puhtausasteen. 0 ~ 100 Värin uudelleenasetus Palauttaa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. KYLLÄ EI AMA Parantaa LCD-paneelin harmaustason vasteaikaa. PÄÄLLÄ POIS Pika-tila Asettaa kuvankäsittelyn pienentämään tulon hidastusta. Sinulla voi olla reaaliaikakokemus pelejä pelatessasi. PÄÄLLÄ POIS Kuvan laadun optimoimiseksi poista käytöstä Pika-tila, jos lähde on lomitettu video. Tarkastaaksesi videolähteen resoluution mene näytöllä kohtaan Järjestelmä ja Tiedot näytöllä. Päävalikossa navigointi 39

40 Kehittynyt kuva -valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: FPS1 Display Picture Picture Advanced Save Settings Audio System Picture Mode Senseye Demo Dynamic Contrast Over-scan Display Mode Smart Scaling Color Format HDMI RGB PC Range Standard Movie Photo srgb Eco FPS1 FPS2 RTS 1. Valitse Menu pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Kehittynyt kuva. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Kuvatila Valitse kuvatila, joka sopii parhaiten näytöllä näytettävien kuvien tyyppin. Oletuasetus on FPS1. Vaihda asetusta jos tarpeen. Standardi Elokuva Valokuva srgb Perus-PC-sovellukseen. Videoiden katselua varten. Valokuvien katseluun. Parempaan värien täsmäytykseen oheislaitteiden kanssa, esim. kirjoittimet, digitaalikamerat jne. 40 Päävalikossa navigointi

41 Kohde Toiminto Vaihteluväli Senseye Demo Dynaaminen kontrasti Overscan Eco FPS1 FPS2 RTS Gamer1 Gamer2 Gamer3 Sähkön säästämiseksi matalalla tehonkulutuksella tarjoamalla minimikirkkauden kaikille käynnissä oleville ohjelmille. FPS (First Person Shooting) pelien pelaamiseen. RTS (Real-time strategy) pelien pelaamiseen. On voimassa muokattuihin näyttöasetuksiin. Saadaksesi lisätietoja pelitilan asetuksista, katso Oman pelitilasi asetukset sivulla 32. Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. PÄÄLLÄ POIS 0 ~ 5 PÄÄLLÄ POIS Näyttötila Saatavilla vain kun tulolähteenä on HDMI, DP tai D-Sub (VGA muunneltu komponentista). Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Valinnat, joita Näyttötila voidaan valita, vaihtelevat sisääntulosignaalien lähteistä riippuen. Täynnä Riippuen Kuvatila valinnasta, eri Näyttötila on valinnan esiasetuksena. Vaihda asetusta jos tarpeen. Kuvasuhde Näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 1:1 Näyttää kuvan natiivi-resoluutiossaan ilman skaalausta. 17" (4:3) Näyttää tulokuvan, jos 17" näytöllä, kuvasuhteessa 4:3. 19" (4:3) Näyttää tulokuvan, jos 19" näytöllä, kuvasuhteessa 4:3. Päävalikossa navigointi 41

42 Kohde Toiminto Vaihteluväli Älykäs skaalaus 19"W (16:10) Näyttää tulokuvan, jos 19"W näytöllä, kuvasuhteessa 16:10. 21,5" (16:9) Näyttää tulokuvan, jos 21,5" näytöllä, kuvasuhteessa 16:9. 22"W (16:10) Näyttää tulokuvan, jos 22"W näytöllä, kuvasuhteessa 16:10. 23"W (16:9) Näyttää tulokuvan, jos 23"W näytöllä, kuvasuhteessa 16:9. Säätää näytön kokoa parhaiten sopivammaksi tarpeisiisi. Jos Näyttötila on 17", 19"W tai 21,5", viimeisimmät 2 skaalausasetusta (tulolähteen eri resoluutioissa) tallennetaan nopeaa hakua varten. 0 ~ 100 Väriformaatti Jos Näyttötila on 1:1 ja tulolähteen resoluutio on alempi kuin 1920 x 1080), viimeiset 5 skaalausasetusta (eri tulolähteen resoluutiot) tallennetaan nopeaa hakua varten. Määrittää väriavaruuden (RGB tai YUV) perustuen seuraavaan havaittuun videosignaaliin. Joudut ehkä manuaalisesti asettamaan Väriformaati, jos näyttöruudulla esitettyjä värejä ei näytetä oikein. HDMI RGB PC -alue RGB YUV Jos tulolähde on HDMI tai DP, väriformaatti ei ole valittavissa. Toisin sanoen, Väriformaatti on asetettu automaattisesti riippuen tulon videolähteestä. D-Sub (VGA) tulolähteelle tietokoneelta. DVI-tulolähteelle. D-Sub (VGA muunnettu komponentista) tulolähde videolaitteesta. Määrittää väriasteikkojen alueen. Valitse vaihtoehto, joka sopii yhteen RGB-alueen asetuksen kanssa liitetyllä HDMI-laitteella. RGB (0 ~ 255) RGB (16 ~ 235) 42 Päävalikossa navigointi

43 Kohde Toiminto Vaihteluväli Älytarkennus Tämä ominaisuus tarjoaa korostetun alueen, jolla voi tarkentaa tiettyyn sisältöön, esim. YouTube-videoon tai peliin ikkunoitetussa tilassa. Koko Määrittelee korostetun alueen koon. Pieni Suuri POIS Vaakasijainti Säätää korostetun alueen sijaintia vaakasuunnassa. 0 ~ 100 Pystysijainti Säätää korostetun alueen sijaintia pystysuunnassa. 0 ~ 100 Skaalaus Säätää korostetun alueen kokoa. 0 ~ 100 Päävalikossa navigointi 43

44 Tallenna asetusvalikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: RTS Display Picture Picture Advanced Gamer 1 Gamer 2 Gamer 3 Save Settings Audio System 1. Valitse Menu pikanäppäinvalikosta. 2. Käytä tai valitaksesi Tallenna asetukset. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Gamer 1 Gamer 2 Gamer 3 Tallentaa uudet muokatut näyttöasetukset. Katso Oman pelitilasi asetukset sivulla 32 tietoja pelitilan käyttöönottamiseksi Päävalikossa navigointi

45 Äänivalikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: Standard Display Picture Picture Advanced Save Settings Audio System Volume Mute Buzzer Valitse Menu pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Ääni. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Äänenvoimakkuus Säätää äänenvoimakkuutta. 0 ~ 100 Mykistys Mykistää äänen. PÄÄLLÄ POIS Buzzer (Buzz) Kytkee hallintanäppäimien sävyn päälle tai pois päältä. PÄÄLLÄ POIS Päävalikossa navigointi 45

46 Järjestelmävalikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Mode: Standard Display Picture Picture Advanced Save Settings Audio System Input OSD Settings Custom Key 1 Custom Key 2 Custom Key 3 Auto Power Off DDC/CI Emitter Mode D-Sub DVI-DL HDMI 1 HDMI 2 DP 1. Valitse Menu pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Järjestelmä. 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohde Toiminto Vaihteluväli Tulo Toiminnolla vaihdetaan tulo videokaapelin liitäntätyyppiin soveltuvaksi. D-Sub DVI-DL HDMI 1 HDMI 2 DP 46 Päävalikossa navigointi

47 Kohde Toiminto Vaihteluväli OSD-asetukset Kieli OSD-valikon kieliasetus. OSD:n kielivalinnat saattavat poiketa alueittain oikealla esitetyistä vaihtoehdoista. English Français Deutsch Italiano Español Polski Česky Magyar Serbo-croatia Română Nederlands Русский Svenska Português 日 本 語 繁 體 中 文 简 体 中 文 Näyttöaika Säätää OSD-valikon näyttöaikaa. 5 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. OSD-lukitus Estää näytön asetusten tahattoman muuttamisen. Kun tämä toiminto on aktivoituna, OSD-valinnat ja pikanäppäintoiminnot ovat käytöstä poistettuina. Custom-näppäin 1 Custom-näppäin 2 Custom-näppäin 3 Poistaaksesi OSD-ohjainten lukituksen, paina ja pidä pohjassa mitä tahansa näppäintä 10 sekunnin ajan. Asettaa toiminnot, joihin voidaan päästä custom-näppäimellä 1. Asettaa toiminnot, joihin voidaan päästä custom-näppäimellä 2. Asettaa toiminnot, joihin voidaan päästä custom-näppäimellä 3. Kuvatila Näyttötila Älykäs skaalaus Kirkkaus Kontrasti Älytarkennus Äänenvoimakkuus Mykistys Tulo Black equalizer Päävalikossa navigointi 47

48 Kohde Toiminto Vaihteluväli Automaattinen Virta pois DDC/CI Asettaa ajan näytön sammuttamiseen automaattisesti virransäästötilassa. Näyttöasetuksia voidaan vaihtaa PC:n ohjelmiston kautta. POIS 10 min. 20 min. 30 min. PÄÄLLÄ POIS DDC/CI tulee sanoista Display Data Channel/Command Interface ja sen on kehittänyt Video Electronics Standards Association (VESA). DDC/CI-ominaisuuden avulla näytön säätimet voidaan lähettää ohjelmiston kautta etädiagnosoitaviksi. Emitter Mode (Emitteritila) (Vain mallille XL2420TX) HDMI-automa attikytkin Resoluutioilmoitus Päättää infrapunasignaalin alueen. Normal Mode (Normaalitila) Consumer Mode (Asiakastila) LAN Mode (LAN-tila) Asettaa signaalin etäisyyden normaaliin tehotilaan. Asettaa vähentääkseen häiriöitä muihin infrapunalaitteisiin (esim. televisiot ja DVD-soittimet). Asettaa minimietäisyyden LAN-osallistujille alhaisessa tehotilassa. Kun tämä toiminto on aktivoituna, HDMI-portti on valittavissa sisääntuloksi automaattisesti. Muussa tapauksessa HDMI voidaan valita sisääntulovalinnalla tai painamalla pikänäppäintä. Asettaa, näytetäänkö suositellun resoluution ilmoitus kun näyttö havaitsee uuden tulolähteen. PÄÄLLÄ POIS PÄÄLLÄ POIS Tiedot Näyttää senhetkiset näytön ominaisuuksien asetukset. Tulo Nykyinen resoluutio Optimaalinen resoluutio (paras näytöllä) Mallin nimi Palauta kaikki alkuasetuksiin Palauttaa kaikki tila-, väri- ja geometriset asetukset tehtaassa asetettuihin oletusarvoihinsa. KYLLÄ EI 48 Päävalikossa navigointi
