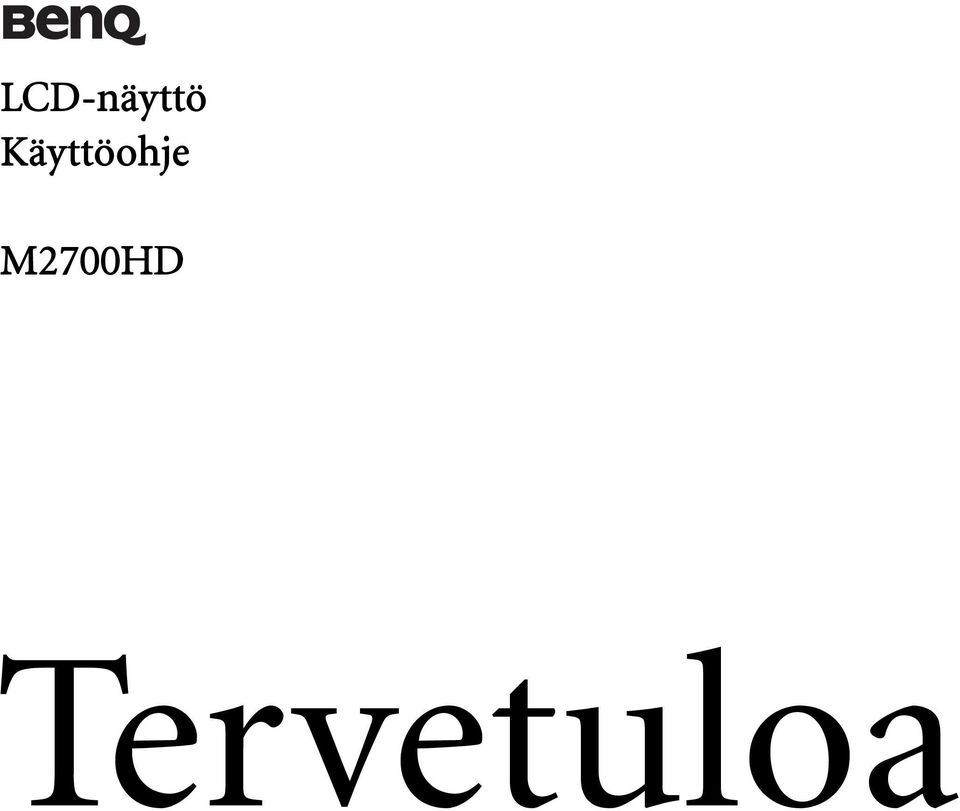

1 LCD-näyttö Käyttöohje M2700HD Tervetuloa

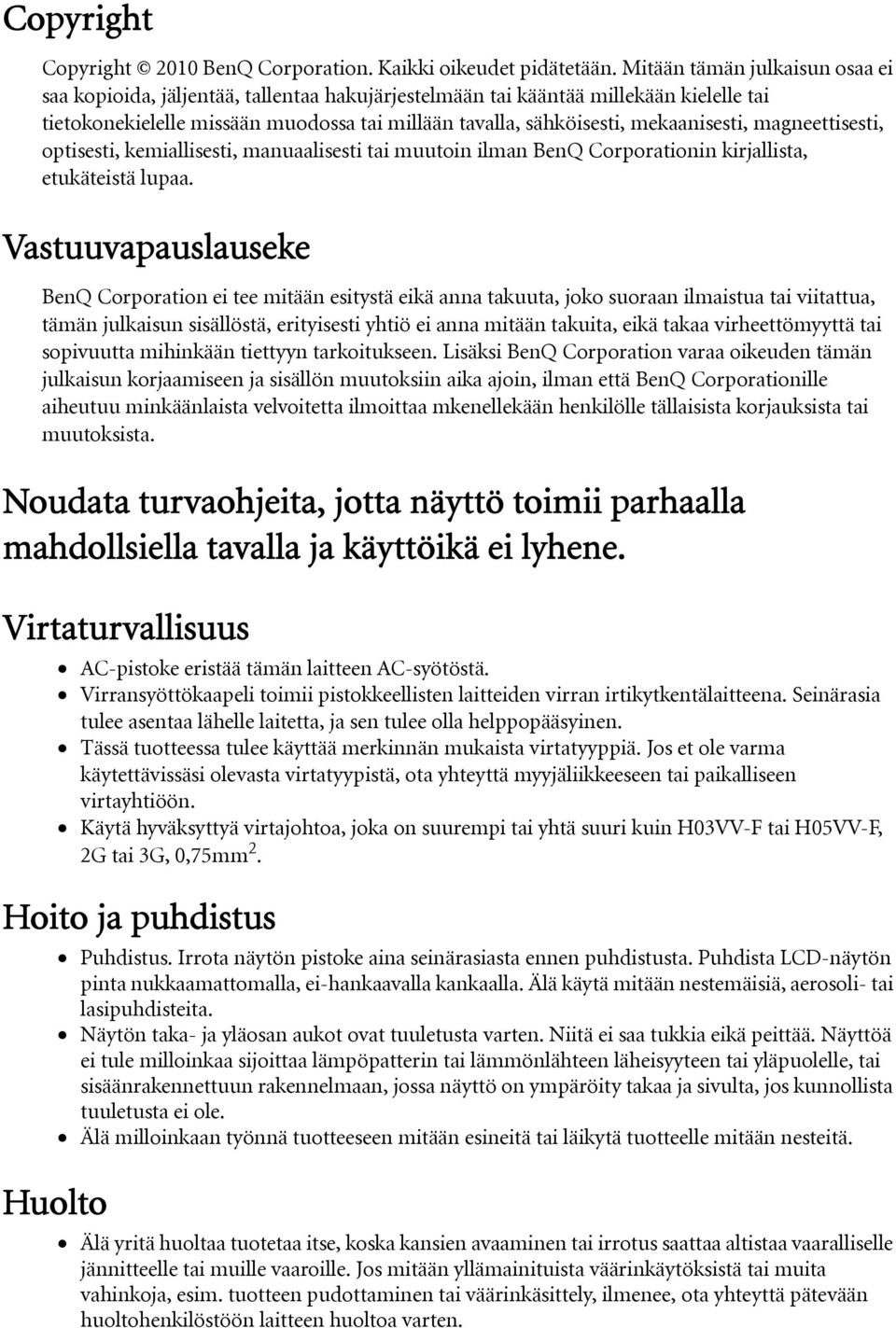

2 Copyright Copyright 2010 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista. Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollsiella tavalla ja käyttöikä ei lyhene. Virtaturvallisuus AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm 2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaa sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. Huolto Älä yritä huoltaa tuotetaa itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten.

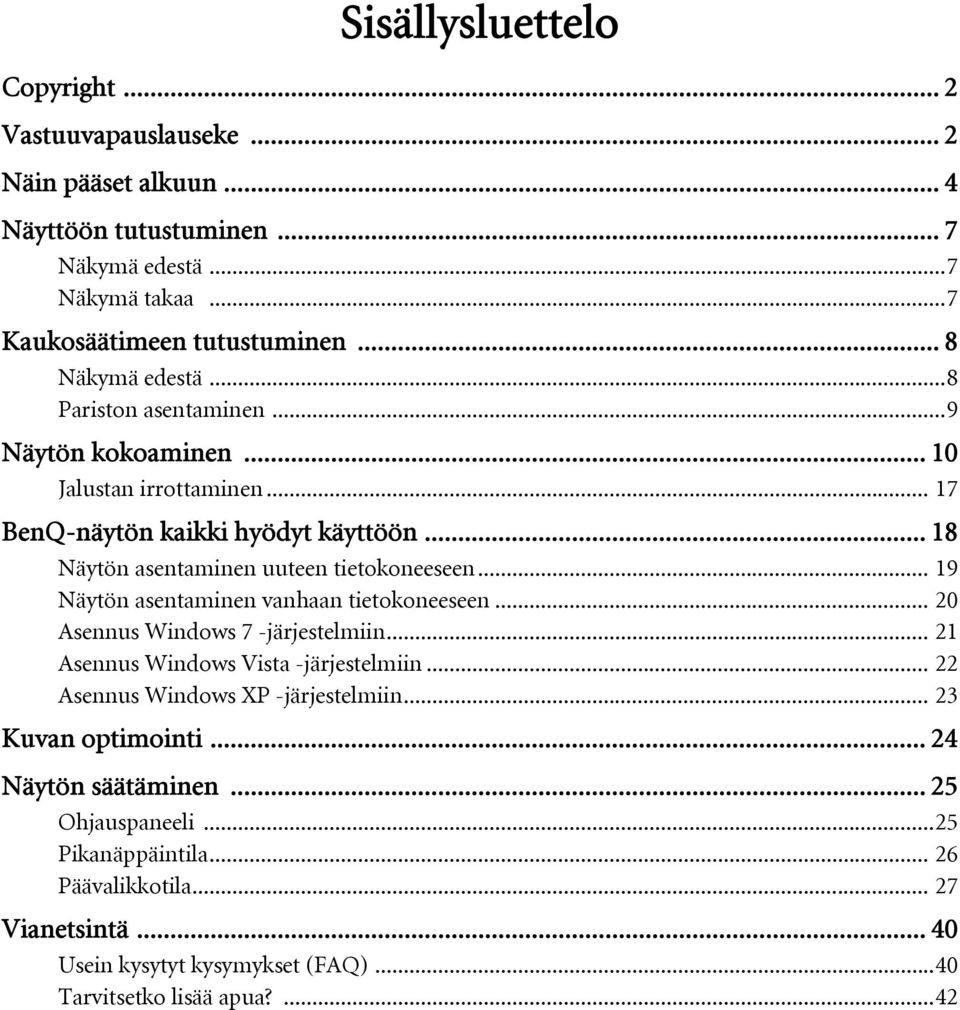

3 Sisällysluettelo Copyright... 2 Vastuuvapauslauseke... 2 Näin pääset alkuun... 4 Näyttöön tutustuminen... 7 Näkymä edestä...7 Näkymä takaa...7 Kaukosäätimeen tutustuminen... 8 Näkymä edestä...8 Pariston asentaminen...9 Näytön kokoaminen Jalustan irrottaminen BenQ-näytön kaikki hyödyt käyttöön Näytön asentaminen uuteen tietokoneeseen Näytön asentaminen vanhaan tietokoneeseen Asennus Windows 7 -järjestelmiin Asennus Windows Vista -järjestelmiin Asennus Windows XP -järjestelmiin Kuvan optimointi Näytön säätäminen Ohjauspaneeli...25 Pikanäppäintila Päävalikkotila Vianetsintä Usein kysytyt kysymykset (FAQ)...40 Tarvitsetko lisää apua?...42

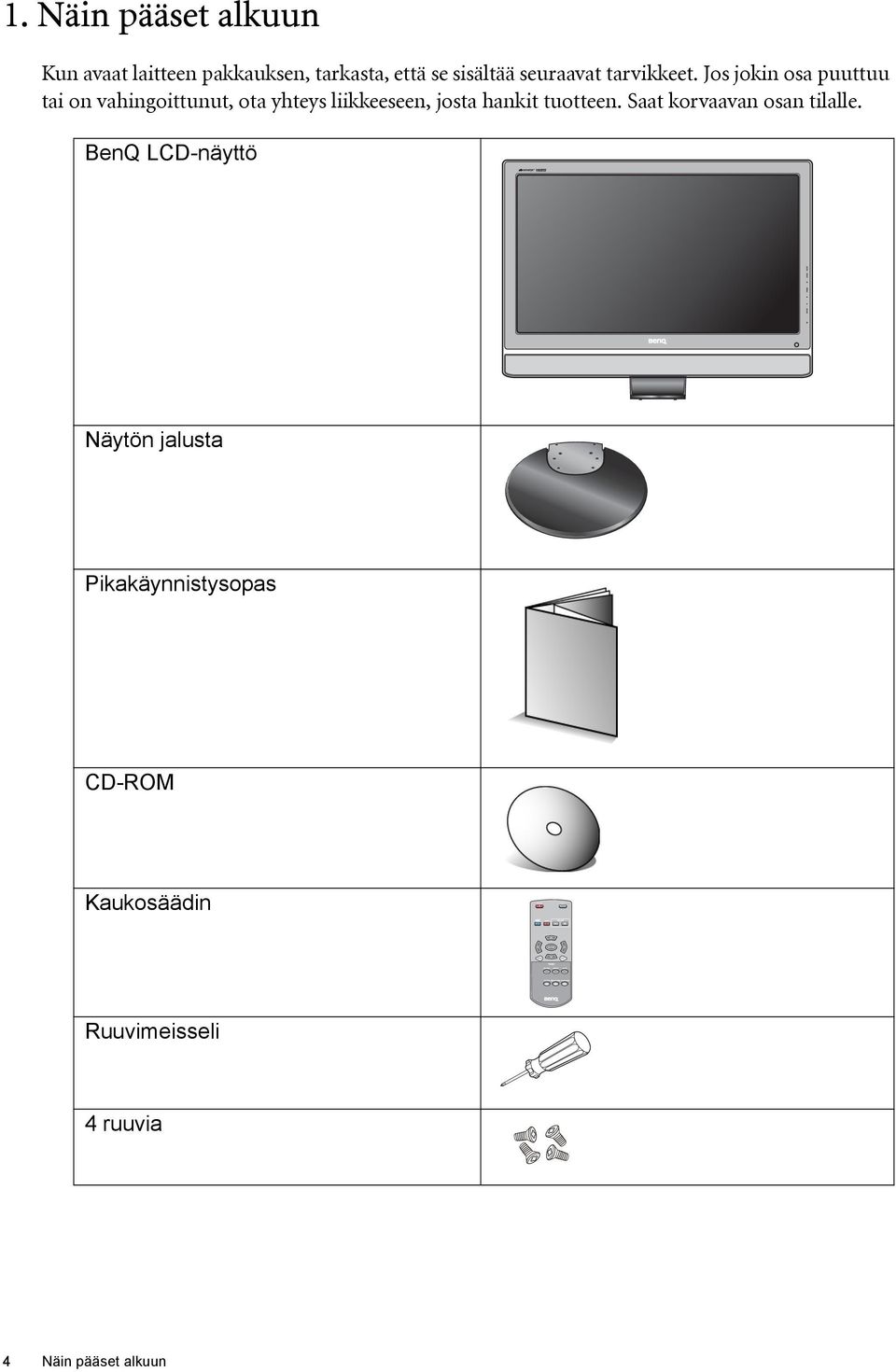

4 1. Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö Näytön jalusta Pikakäynnistysopas CD-ROM Kaukosäädin Ruuvimeisseli 4 ruuvia 4 Näin pääset alkuun

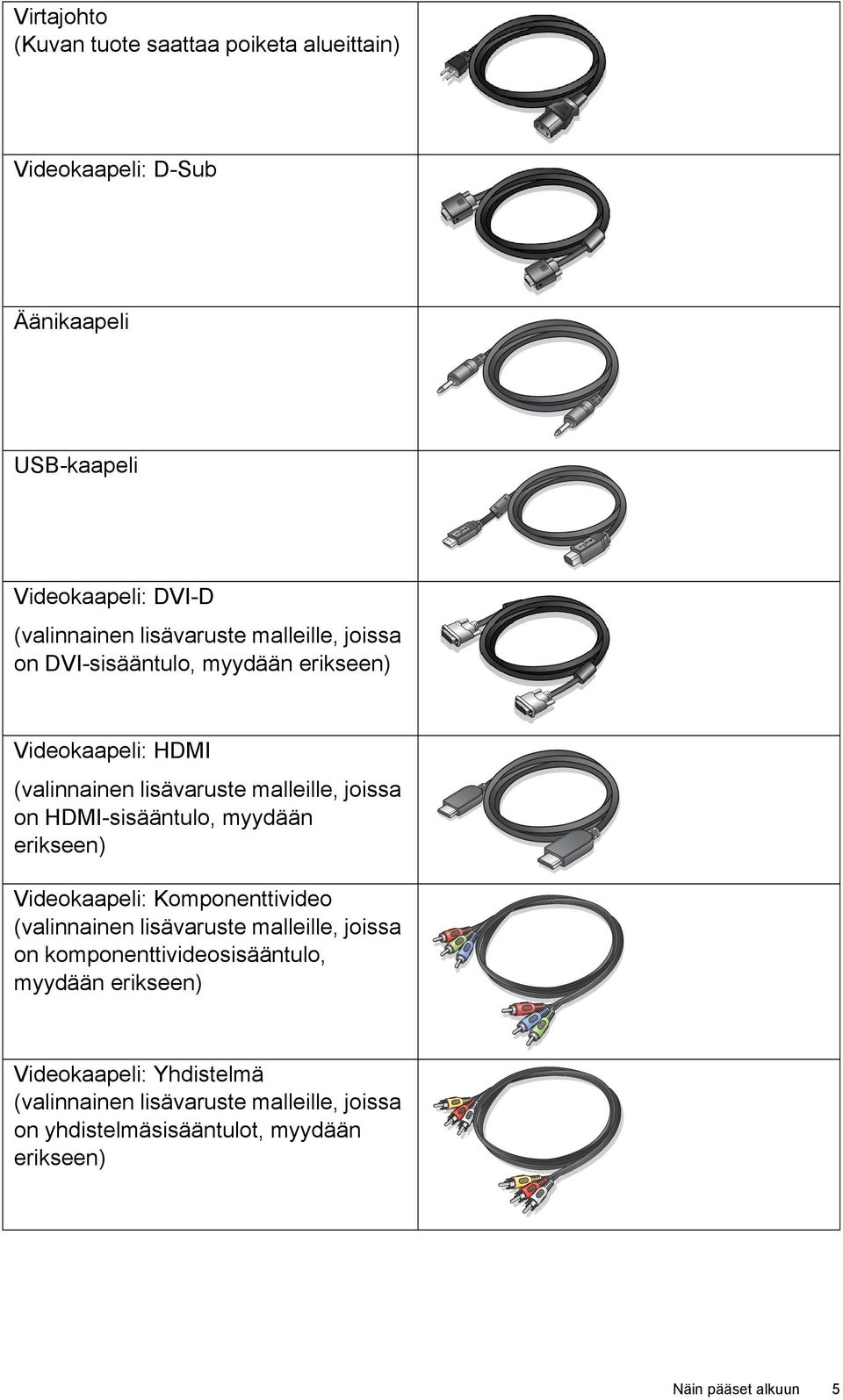

5 Virtajohto (Kuvan tuote saattaa poiketa alueittain) Videokaapeli: D-Sub Äänikaapeli USB-kaapeli Videokaapeli: DVI-D (valinnainen lisävaruste malleille, joissa on DVI-sisääntulo, myydään erikseen) Videokaapeli: HDMI (valinnainen lisävaruste malleille, joissa on HDMI-sisääntulo, myydään erikseen) Videokaapeli: Komponenttivideo (valinnainen lisävaruste malleille, joissa on komponenttivideosisääntulo, myydään erikseen) Videokaapeli: Yhdistelmä (valinnainen lisävaruste malleille, joissa on yhdistelmäsisääntulot, myydään erikseen) Näin pääset alkuun 5

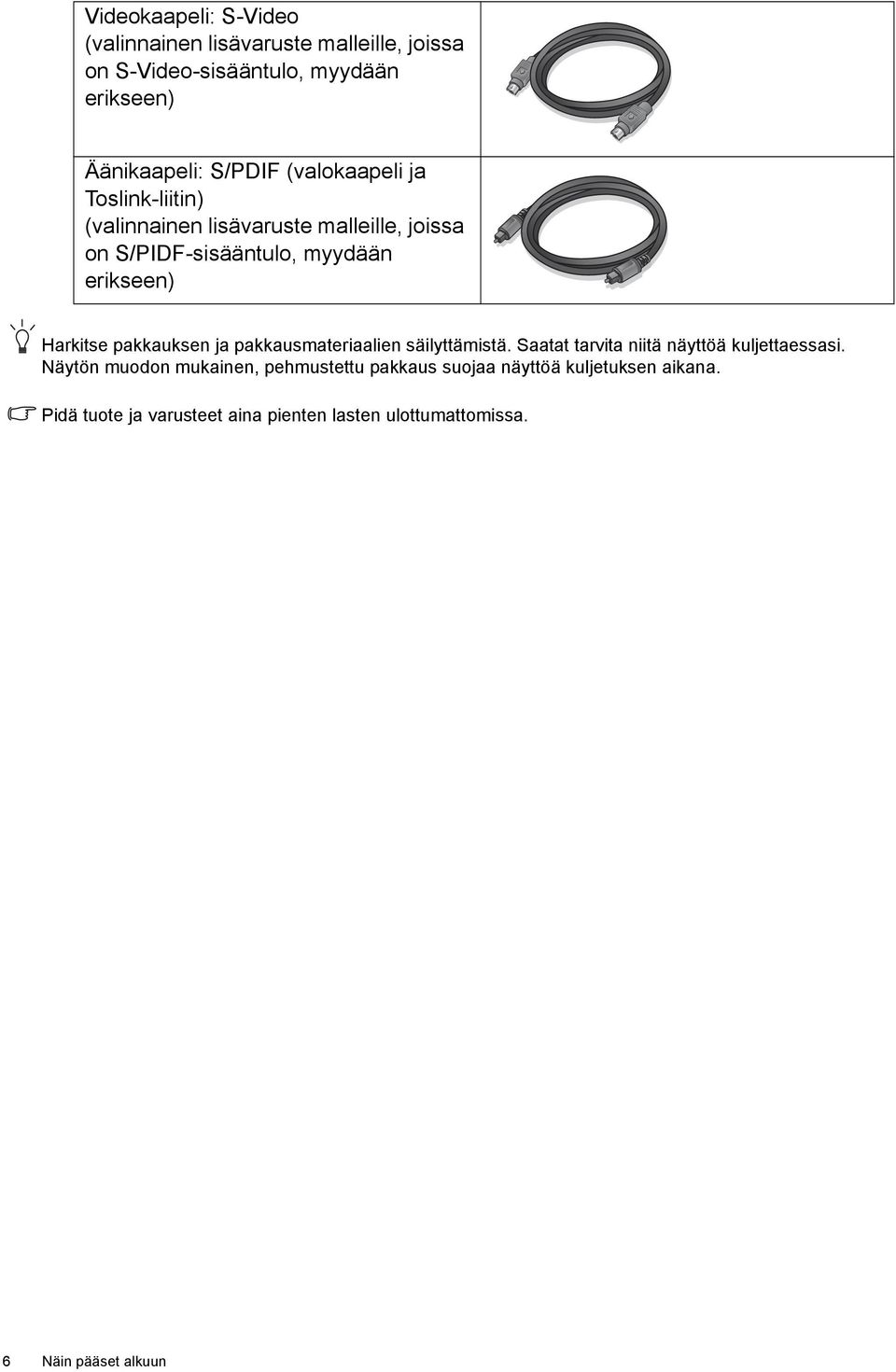

6 Videokaapeli: S-Video (valinnainen lisävaruste malleille, joissa on S-Video-sisääntulo, myydään erikseen) Äänikaapeli: S/PDIF (valokaapeli ja Toslink-liitin) (valinnainen lisävaruste malleille, joissa on S/PIDF-sisääntulo, myydään erikseen) Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. Pidä tuote ja varusteet aina pienten lasten ulottumattomissa. 6 Näin pääset alkuun

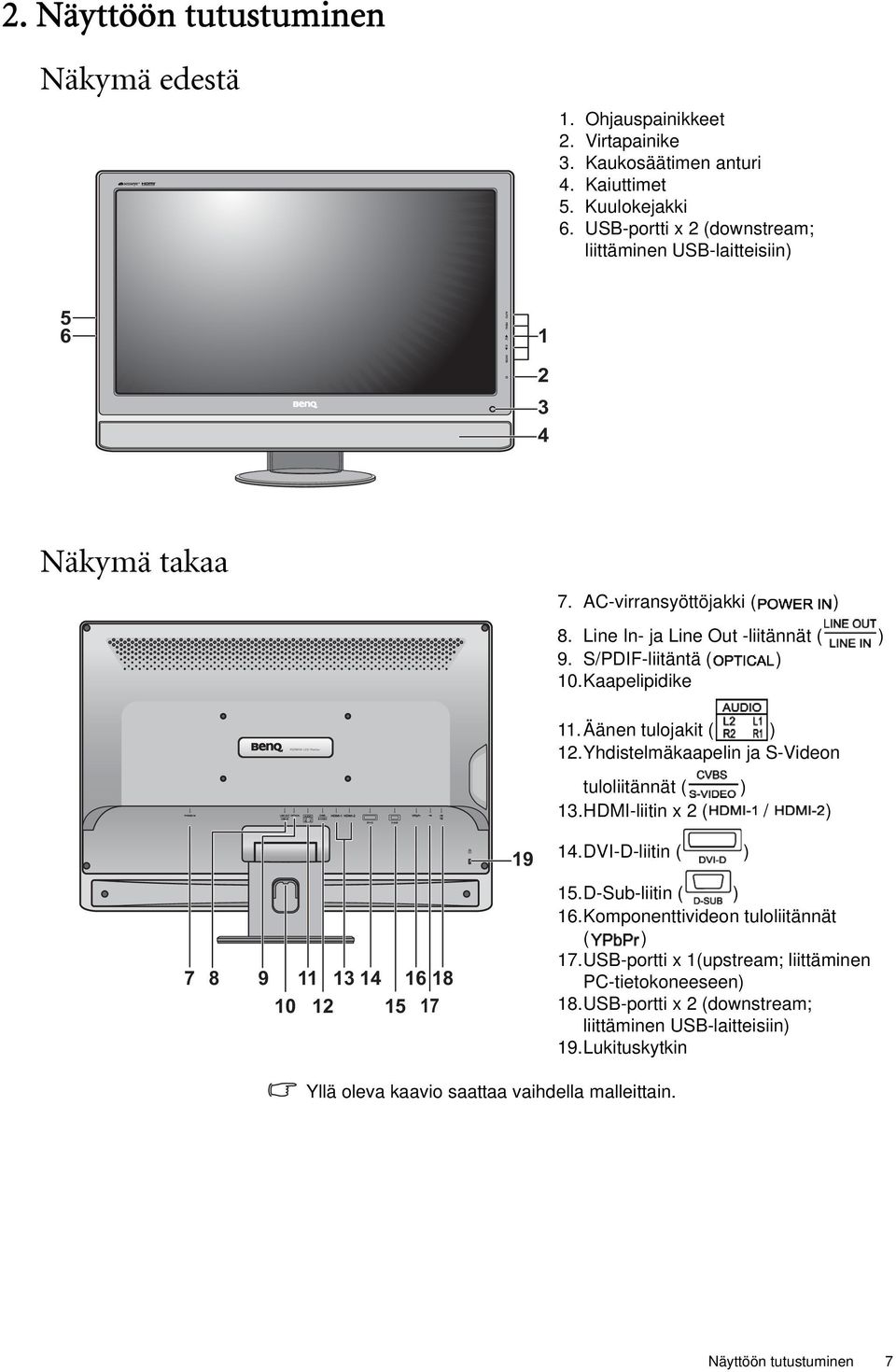

7 2. Näyttöön tutustuminen Näkymä edestä 1. Ohjauspainikkeet 2. Virtapainike 3. Kaukosäätimen anturi 4. Kaiuttimet 5. Kuulokejakki 6. USB-portti x 2 (downstream; liittäminen USB-laitteisiin) Näkymä takaa 7. AC-virransyöttöjakki ( ) 8. Line In- ja Line Out -liitännät ( ) 9. S/PDIF-liitäntä ( ) 10.Kaapelipidike 11. Äänen tulojakit ( ) 12.Yhdistelmäkaapelin ja S-Videon tuloliitännät ( ) 13.HDMI-liitin x 2 ( / ) DVI-D-liitin ( ) D-Sub-liitin ( ) 16.Komponenttivideon tuloliitännät ( ) 17.USB-portti x 1(upstream; liittäminen PC-tietokoneeseen) 18.USB-portti x 2 (downstream; liittäminen USB-laitteisiin) 19.Lukituskytkin Yllä oleva kaavio saattaa vaihdella malleittain. Näyttöön tutustuminen 7

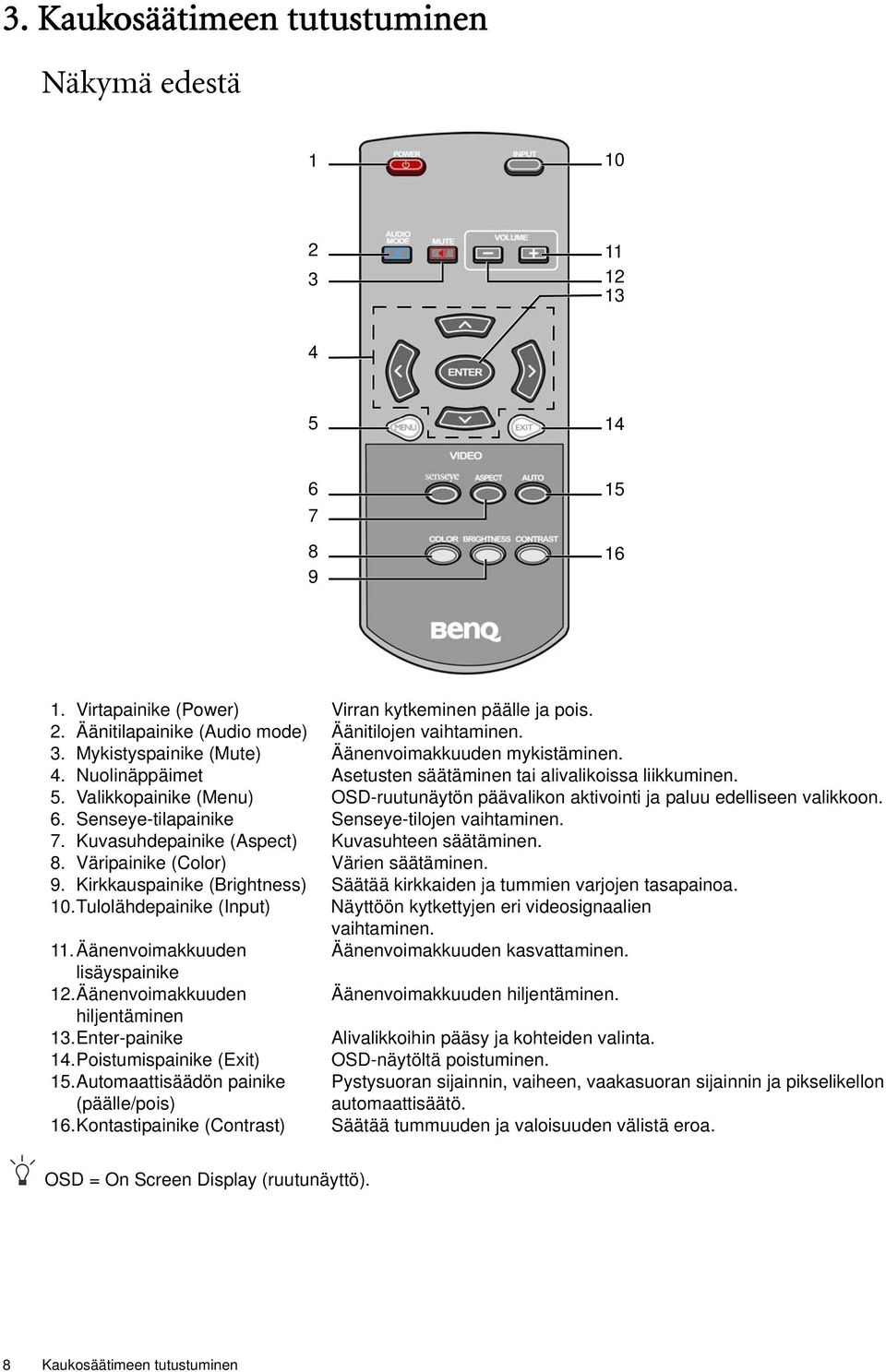

8 3. Kaukosäätimeen tutustuminen Näkymä edestä Virtapainike (Power) Virran kytkeminen päälle ja pois. 2. Äänitilapainike (Audio mode) Äänitilojen vaihtaminen. 3. Mykistyspainike (Mute) Äänenvoimakkuuden mykistäminen. 4. Nuolinäppäimet Asetusten säätäminen tai alivalikoissa liikkuminen. 5. Valikkopainike (Menu) OSD-ruutunäytön päävalikon aktivointi ja paluu edelliseen valikkoon. 6. Senseye-tilapainike Senseye-tilojen vaihtaminen. 7. Kuvasuhdepainike (Aspect) Kuvasuhteen säätäminen. 8. Väripainike (Color) Värien säätäminen. 9. Kirkkauspainike (Brightness) Säätää kirkkaiden ja tummien varjojen tasapainoa. 10.Tulolähdepainike (Input) Näyttöön kytkettyjen eri videosignaalien vaihtaminen. 11.Äänenvoimakkuuden Äänenvoimakkuuden kasvattaminen. lisäyspainike 12.Äänenvoimakkuuden Äänenvoimakkuuden hiljentäminen. hiljentäminen 13.Enter-painike Alivalikkoihin pääsy ja kohteiden valinta. 14.Poistumispainike (Exit) OSD-näytöltä poistuminen. 15.Automaattisäädön painike (päälle/pois) Pystysuoran sijainnin, vaiheen, vaakasuoran sijainnin ja pikselikellon automaattisäätö. 16.Kontastipainike (Contrast) Säätää tummuuden ja valoisuuden välistä eroa. OSD = On Screen Display (ruutunäyttö). 8 Kaukosäätimeen tutustuminen

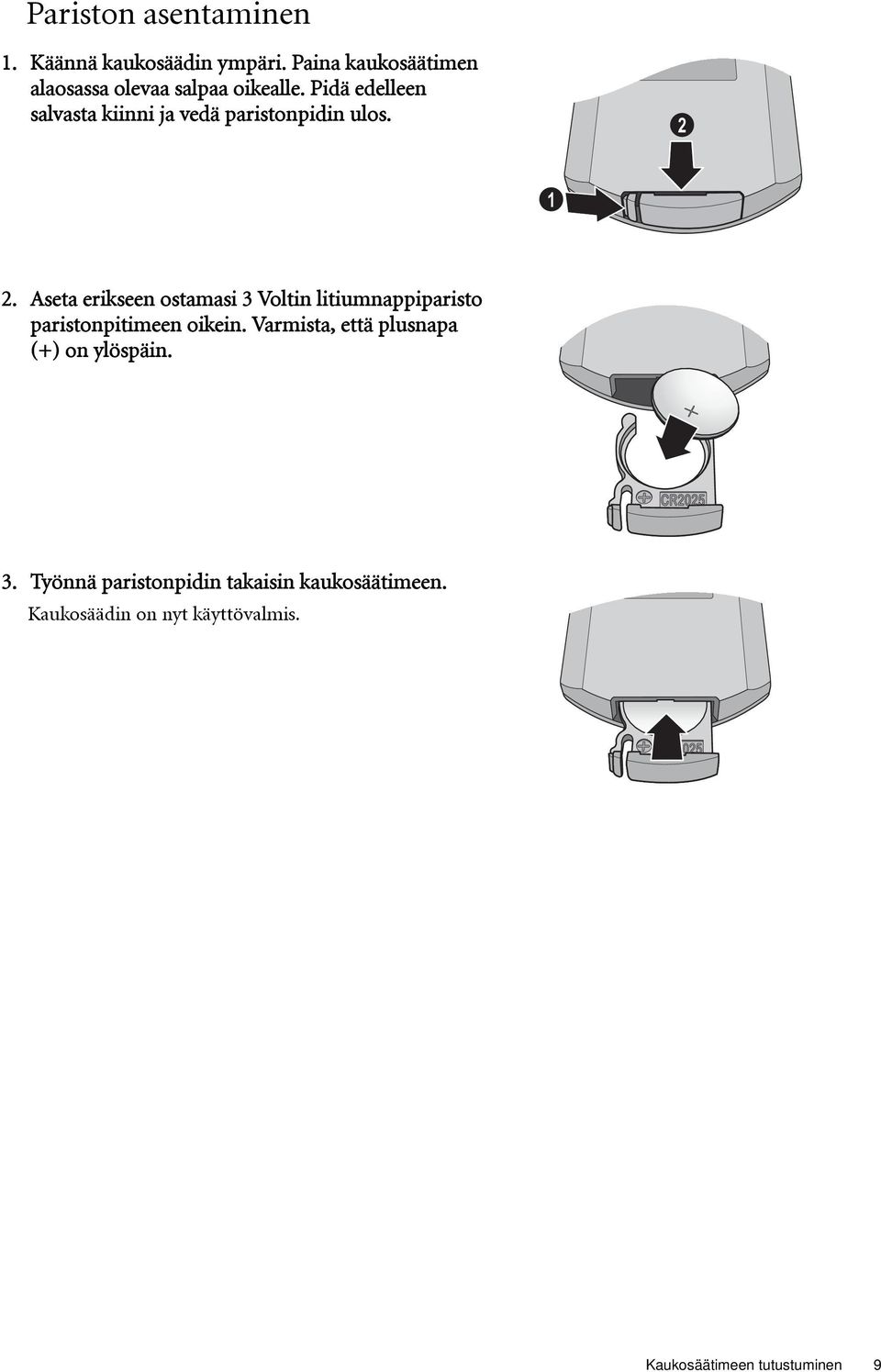

9 Pariston asentaminen 1. Käännä kaukosäädin ympäri. Paina kaukosäätimen alaosassa olevaa salpaa oikealle. Pidä edelleen salvasta kiinni ja vedä paristonpidin ulos Aseta erikseen ostamasi 3 Voltin litiumnappiparisto paristonpitimeen oikein. Varmista, että plusnapa (+) on ylöspäin. CR Työnnä paristonpidin takaisin kaukosäätimeen. Kaukosäädin on nyt käyttövalmis. CR2025 Kaukosäätimeen tutustuminen 9

10 4. Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. 1. Kiinnitä näytön alusta. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä. Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle. Pidä näyttöä tukevasti pöytää vasten ja vedä jalustan vartta näytöstä poispäin ylös. Suuntaa ja kohdista jalustan pohjan aukko jalustan varren pään kanssa, sen jälkeen työnnä ne yhteen. Kiristä näytön jalustassa olevat ruuvit (toimitettua ruuvimeisseliä käyttäen) kuvauksen mukaisesti. Käytä toimitettua ruuvimeisseliä vain kiristääksesi tai irrottaaksesi ruuvia. Ruuvimeisselin väärinkäyttö voi aiheuttaa vakavia henkilövammoja tai mahdollisen vaurion tuotteeseen. Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein. Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen. 10 Näytön kokoaminen

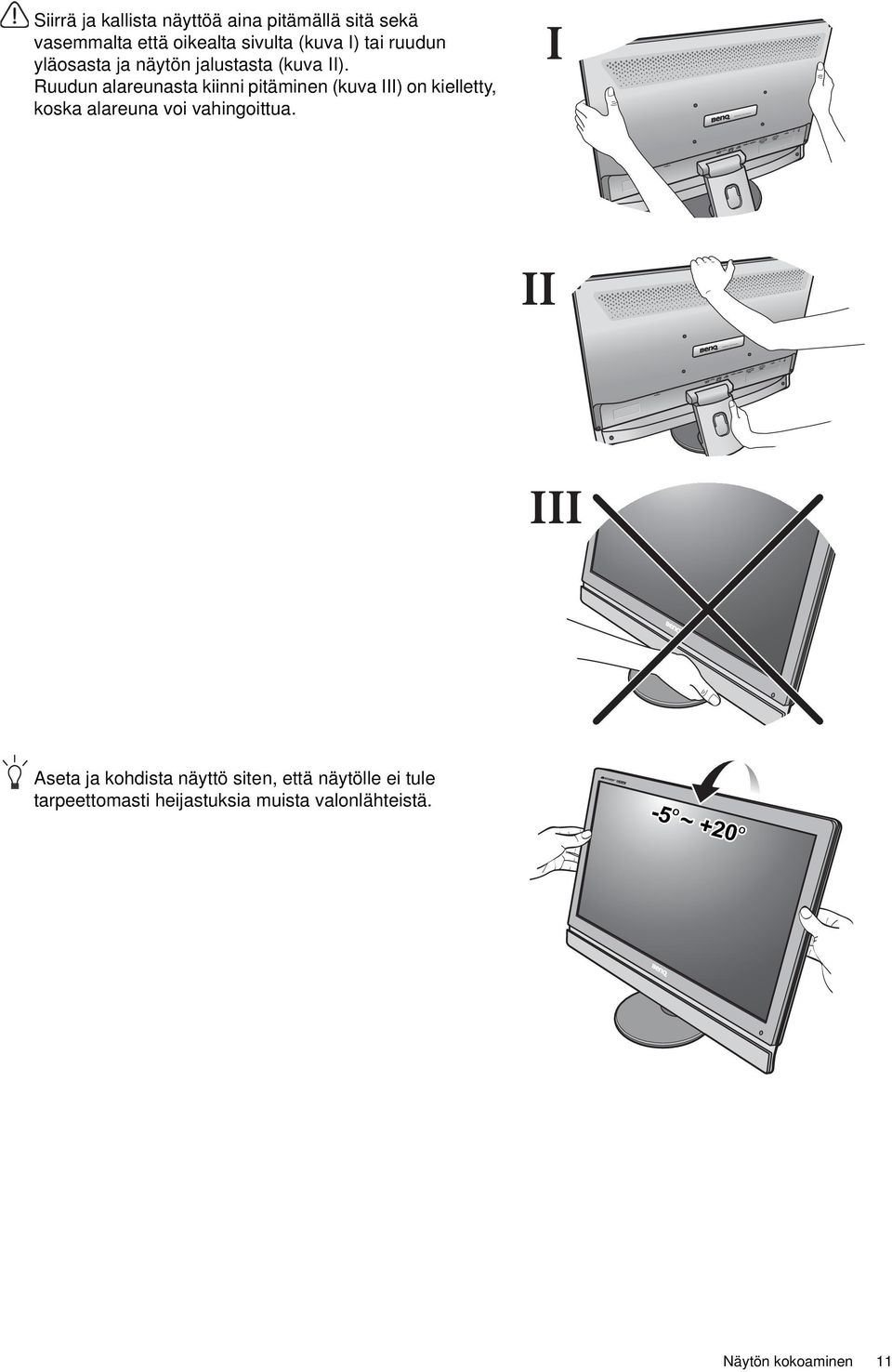

11 Siirrä ja kallista näyttöä aina pitämällä sitä sekä vasemmalta että oikealta sivulta (kuva I) tai ruudun yläosasta ja näytön jalustasta (kuva II). Ruudun alareunasta kiinni pitäminen (kuva III) on kielletty, koska alareuna voi vahingoittua. I II III Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä. -5 O ~ +20 O Näytön kokoaminen 11

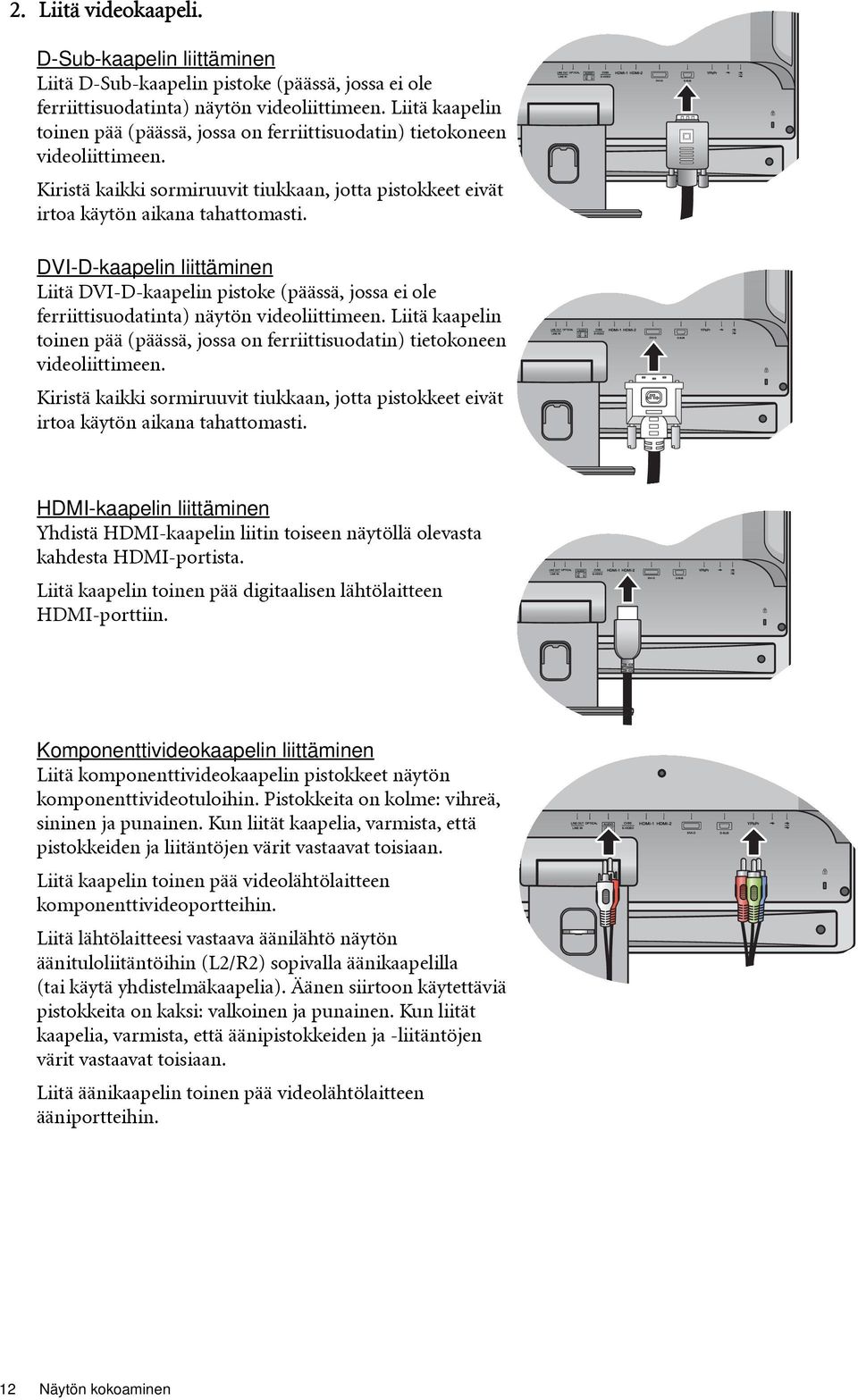

12 2. Liitä videokaapeli. D-Sub-kaapelin liittäminen Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. DVI-D-kaapelin liittäminen Liitä DVI-D-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. HDMI-kaapelin liittäminen Yhdistä HDMI-kaapelin liitin toiseen näytöllä olevasta kahdesta HDMI-portista. Liitä kaapelin toinen pää digitaalisen lähtölaitteen HDMI-porttiin. Komponenttivideokaapelin liittäminen Liitä komponenttivideokaapelin pistokkeet näytön komponenttivideotuloihin. Pistokkeita on kolme: vihreä, sininen ja punainen. Kun liität kaapelia, varmista, että pistokkeiden ja liitäntöjen värit vastaavat toisiaan. Liitä kaapelin toinen pää videolähtölaitteen komponenttivideoportteihin. Liitä lähtölaitteesi vastaava äänilähtö näytön äänituloliitäntöihin (L2/R2) sopivalla äänikaapelilla (tai käytä yhdistelmäkaapelia). Äänen siirtoon käytettäviä pistokkeita on kaksi: valkoinen ja punainen. Kun liität kaapelia, varmista, että äänipistokkeiden ja -liitäntöjen värit vastaavat toisiaan. Liitä äänikaapelin toinen pää videolähtölaitteen ääniportteihin. 12 Näytön kokoaminen

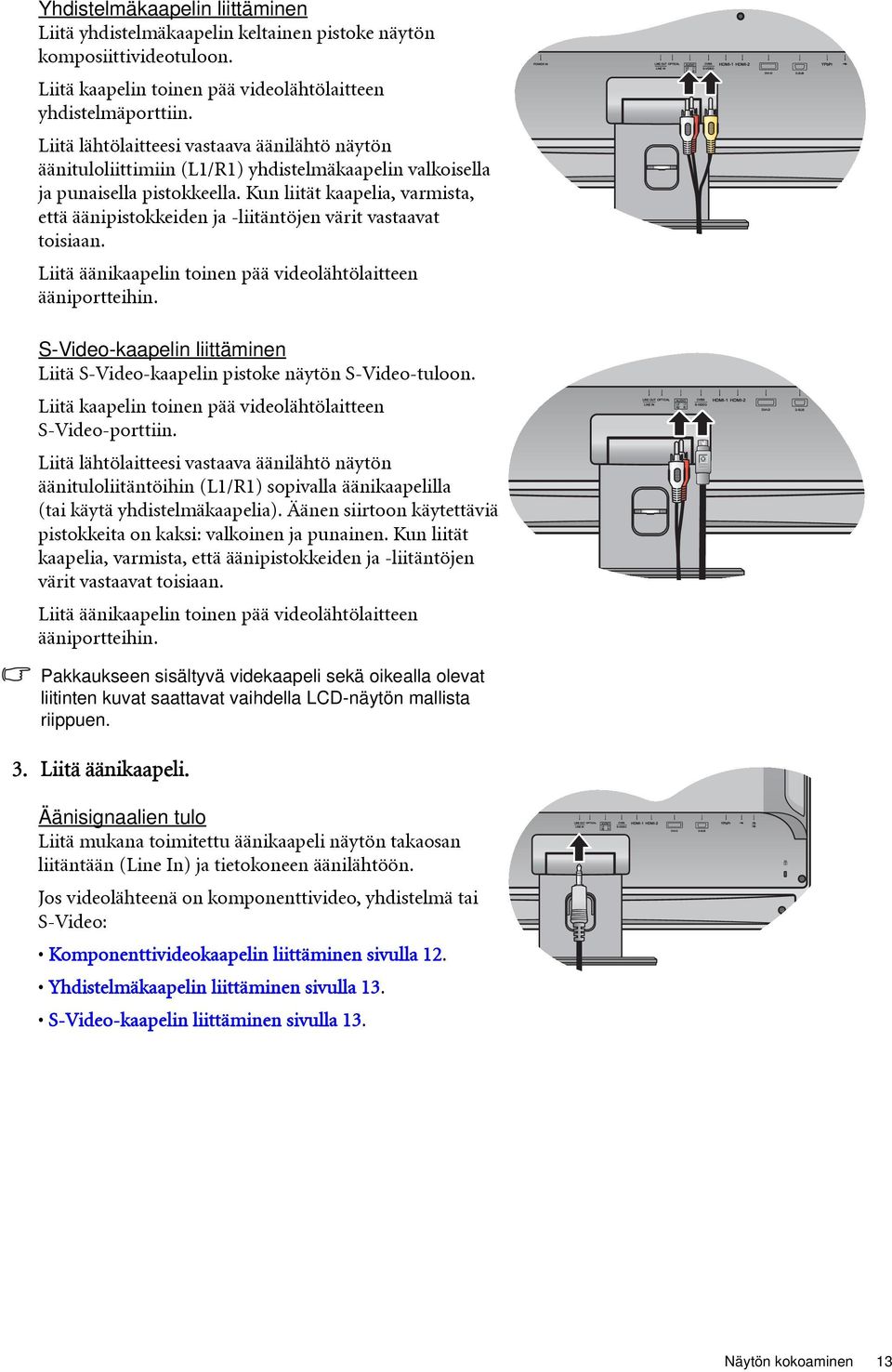

13 Yhdistelmäkaapelin liittäminen Liitä yhdistelmäkaapelin keltainen pistoke näytön komposiittivideotuloon. Liitä kaapelin toinen pää videolähtölaitteen yhdistelmäporttiin. Liitä lähtölaitteesi vastaava äänilähtö näytön äänituloliittimiin (L1/R1) yhdistelmäkaapelin valkoisella ja punaisella pistokkeella. Kun liität kaapelia, varmista, että äänipistokkeiden ja -liitäntöjen värit vastaavat toisiaan. Liitä äänikaapelin toinen pää videolähtölaitteen ääniportteihin. S-Video-kaapelin liittäminen Liitä S-Video-kaapelin pistoke näytön S-Video-tuloon. Liitä kaapelin toinen pää videolähtölaitteen S-Video-porttiin. Liitä lähtölaitteesi vastaava äänilähtö näytön äänituloliitäntöihin (L1/R1) sopivalla äänikaapelilla (tai käytä yhdistelmäkaapelia). Äänen siirtoon käytettäviä pistokkeita on kaksi: valkoinen ja punainen. Kun liität kaapelia, varmista, että äänipistokkeiden ja -liitäntöjen värit vastaavat toisiaan. Liitä äänikaapelin toinen pää videolähtölaitteen ääniportteihin. Pakkaukseen sisältyvä videkaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella LCD-näytön mallista riippuen. 3. Liitä äänikaapeli. Äänisignaalien tulo Liitä mukana toimitettu äänikaapeli näytön takaosan liitäntään (Line In) ja tietokoneen äänilähtöön. Jos videolähteenä on komponenttivideo, yhdistelmä tai S-Video: Komponenttivideokaapelin liittäminen sivulla 12. Yhdistelmäkaapelin liittäminen sivulla 13. S-Video-kaapelin liittäminen sivulla 13. Näytön kokoaminen 13

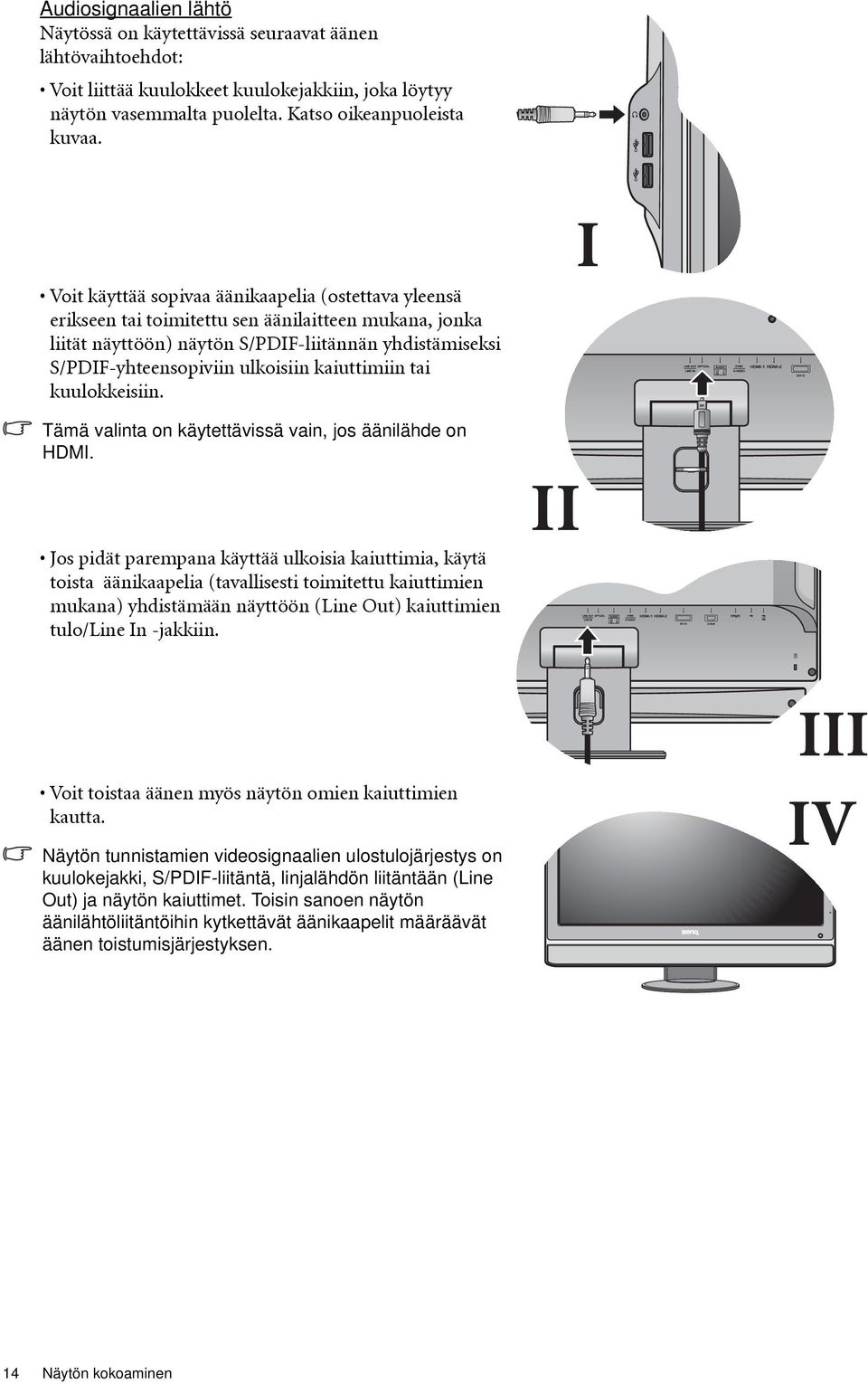

14 Audiosignaalien lähtö Näytössä on käytettävissä seuraavat äänen lähtövaihtoehdot: Voit liittää kuulokkeet kuulokejakkiin, joka löytyy näytön vasemmalta puolelta. Katso oikeanpuoleista kuvaa. Voit käyttää sopivaa äänikaapelia (ostettava yleensä erikseen tai toimitettu sen äänilaitteen mukana, jonka liität näyttöön) näytön S/PDIF-liitännän yhdistämiseksi S/PDIF-yhteensopiviin ulkoisiin kaiuttimiin tai kuulokkeisiin. Tämä valinta on käytettävissä vain, jos äänilähde on HDMI. Jos pidät parempana käyttää ulkoisia kaiuttimia, käytä toista äänikaapelia (tavallisesti toimitettu kaiuttimien mukana) yhdistämään näyttöön (Line Out) kaiuttimien tulo/line In -jakkiin. II I Voit toistaa äänen myös näytön omien kaiuttimien kautta. Näytön tunnistamien videosignaalien ulostulojärjestys on kuulokejakki, S/PDIF-liitäntä, linjalähdön liitäntään (Line Out) ja näytön kaiuttimet. Toisin sanoen näytön äänilähtöliitäntöihin kytkettävät äänikaapelit määräävät äänen toistumisjärjestyksen. III IV 14 Näytön kokoaminen

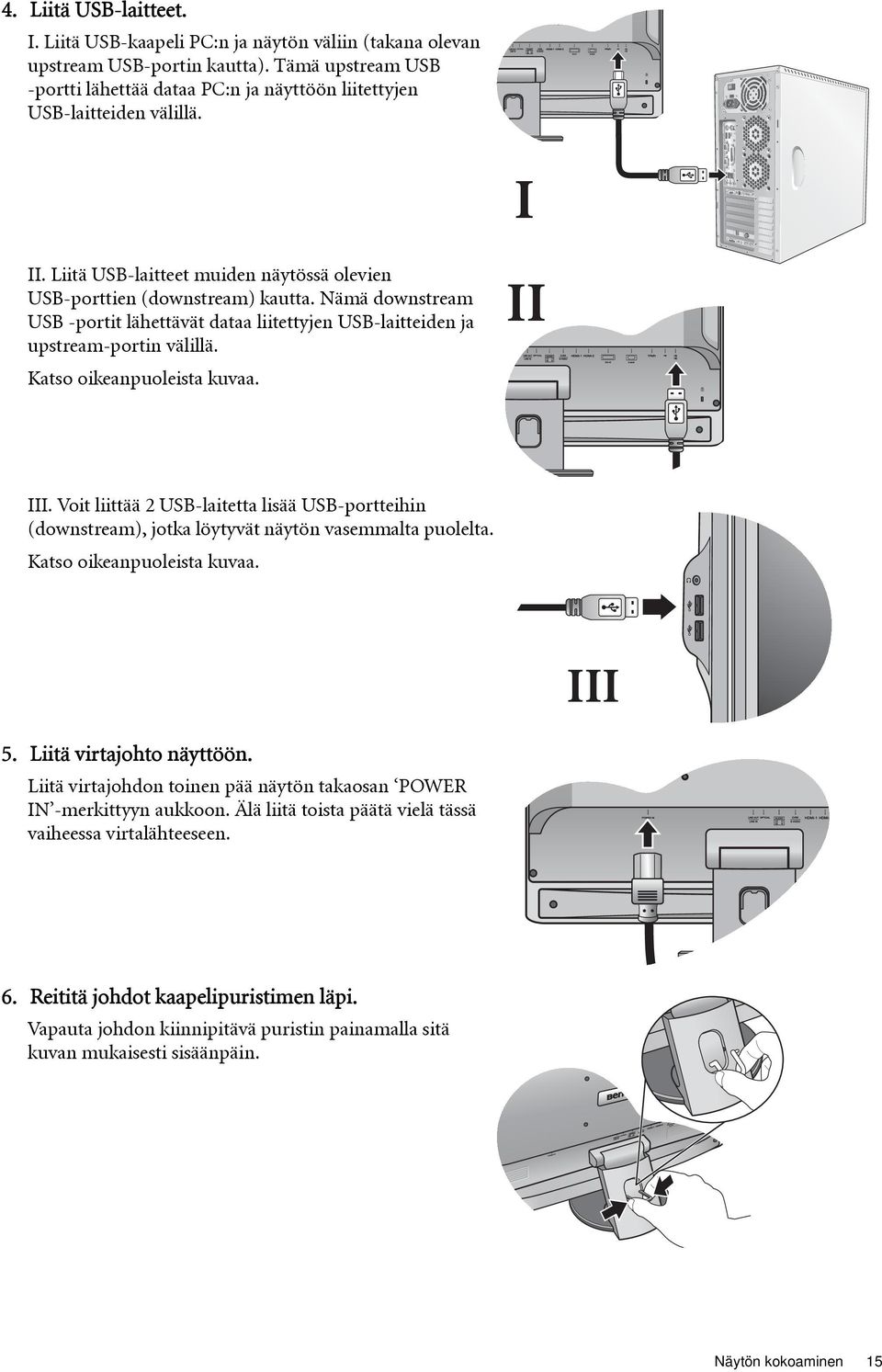

15 4. Liitä USB-laitteet. I. Liitä USB-kaapeli PC:n ja näytön väliin (takana olevan upstream USB-portin kautta). Tämä upstream USB -portti lähettää dataa PC:n ja näyttöön liitettyjen USB-laitteiden välillä. I PDIF-OUT TV OUT SDIF-OUT II. Liitä USB-laitteet muiden näytössä olevien USB-porttien (downstream) kautta. Nämä downstream USB -portit lähettävät dataa liitettyjen USB-laitteiden ja upstream-portin välillä. Katso oikeanpuoleista kuvaa. II III. Voit liittää 2 USB-laitetta lisää USB-portteihin (downstream), jotka löytyvät näytön vasemmalta puolelta. Katso oikeanpuoleista kuvaa. III 5. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan POWER IN -merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. 6. Reititä johdot kaapelipuristimen läpi. Vapauta johdon kiinnipitävä puristin painamalla sitä kuvan mukaisesti sisäänpäin. Näytön kokoaminen 15

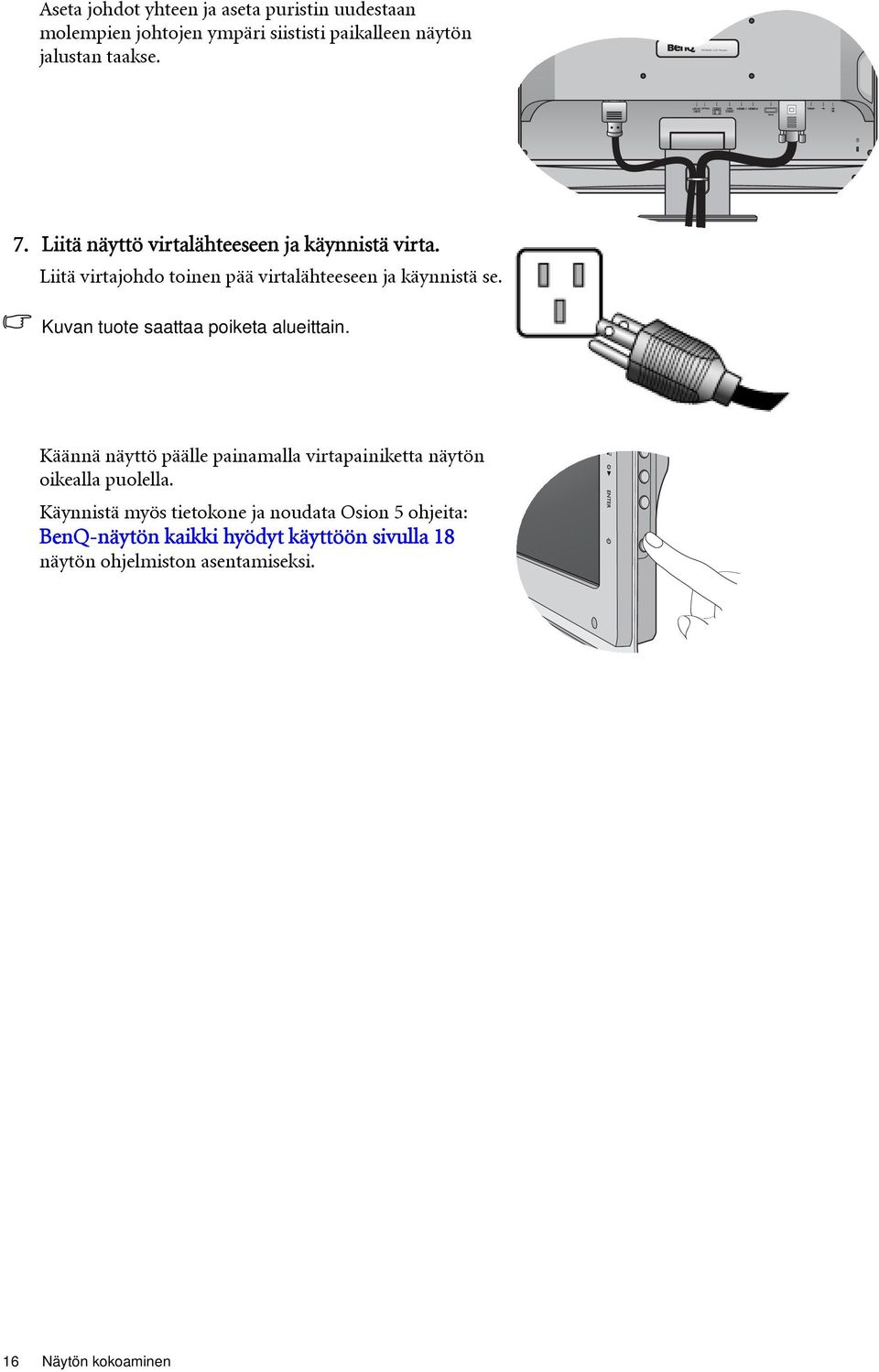

16 Aseta johdot yhteen ja aseta puristin uudestaan molempien johtojen ympäri siististi paikalleen näytön jalustan taakse. 7. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdo toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Käännä näyttö päälle painamalla virtapainiketta näytön oikealla puolella. Käynnistä myös tietokone ja noudata Osion 5 ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 18 näytön ohjelmiston asentamiseksi. 16 Näytön kokoaminen

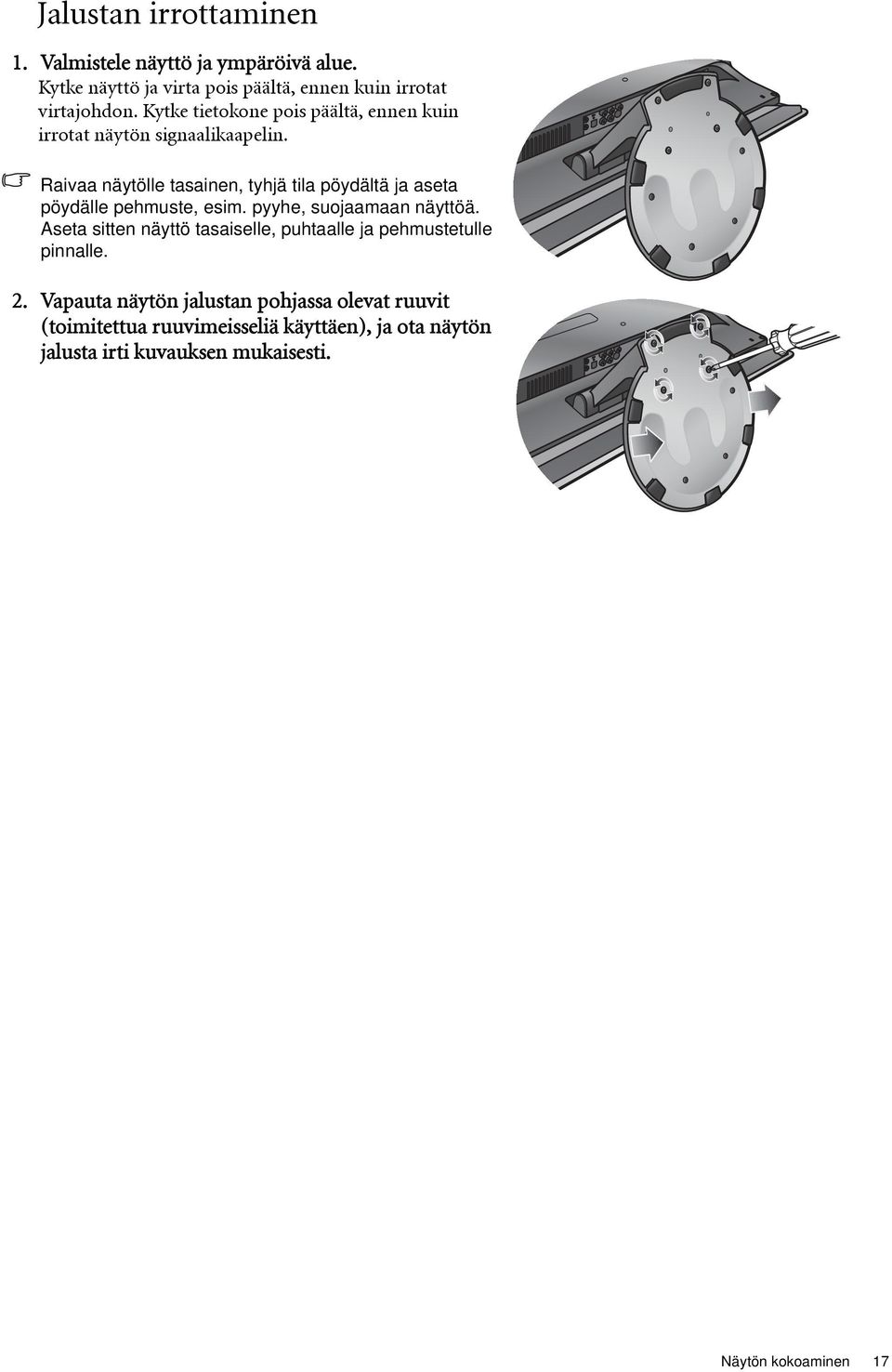

17 Jalustan irrottaminen 1. Valmistele näyttö ja ympäröivä alue. Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle. 2. Vapauta näytön jalustan pohjassa olevat ruuvit (toimitettua ruuvimeisseliä käyttäen), ja ota näytön jalusta irti kuvauksen mukaisesti. Näytön kokoaminen 17

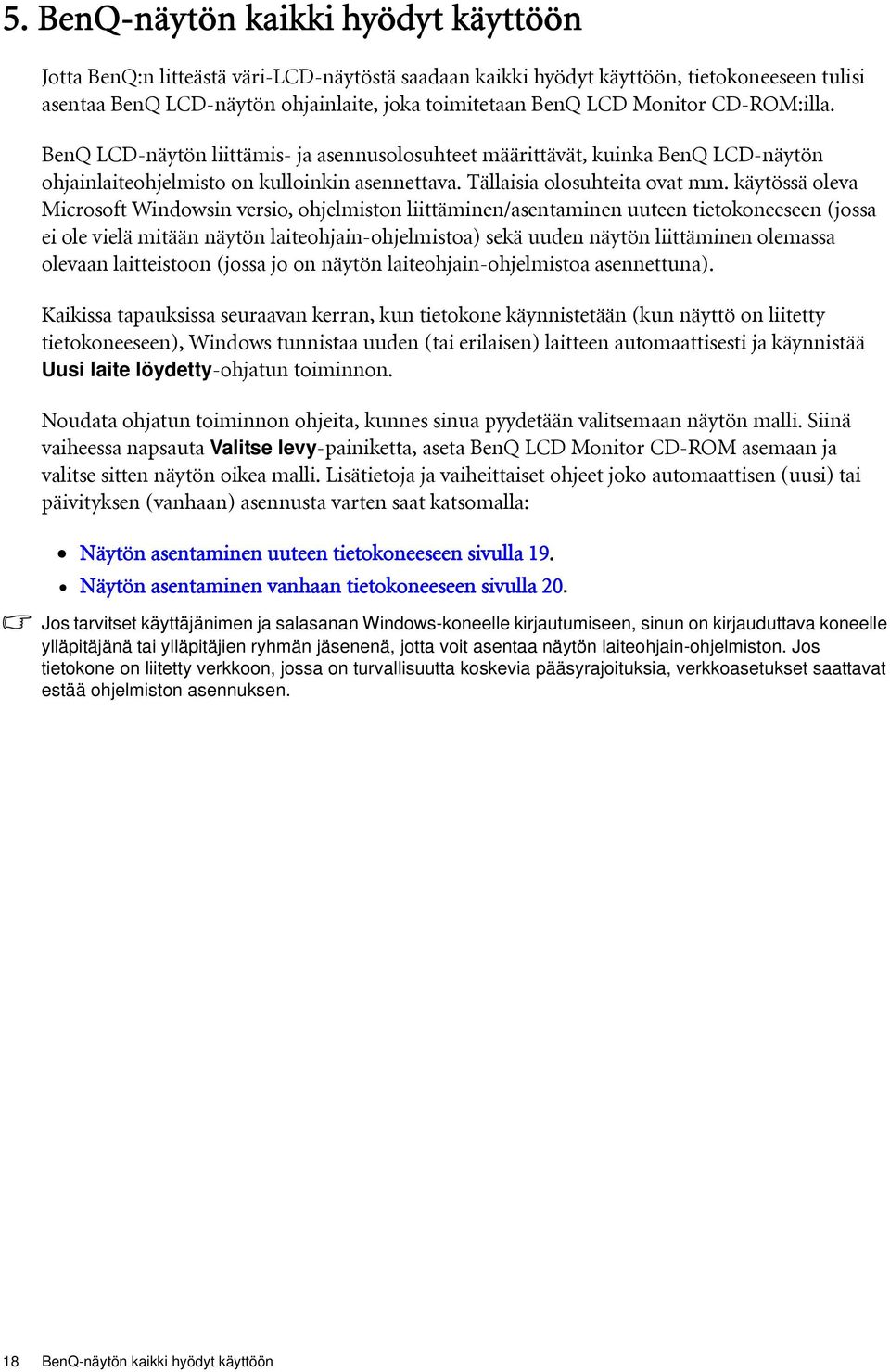

18 5. BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD-näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa. BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty-ohjatun toiminnon. Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta Valitse levy-painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse sitten näytön oikea malli. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla: Näytön asentaminen uuteen tietokoneeseen sivulla 19. Näytön asentaminen vanhaan tietokoneeseen sivulla 20. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. 18 BenQ-näytön kaikki hyödyt käyttöön

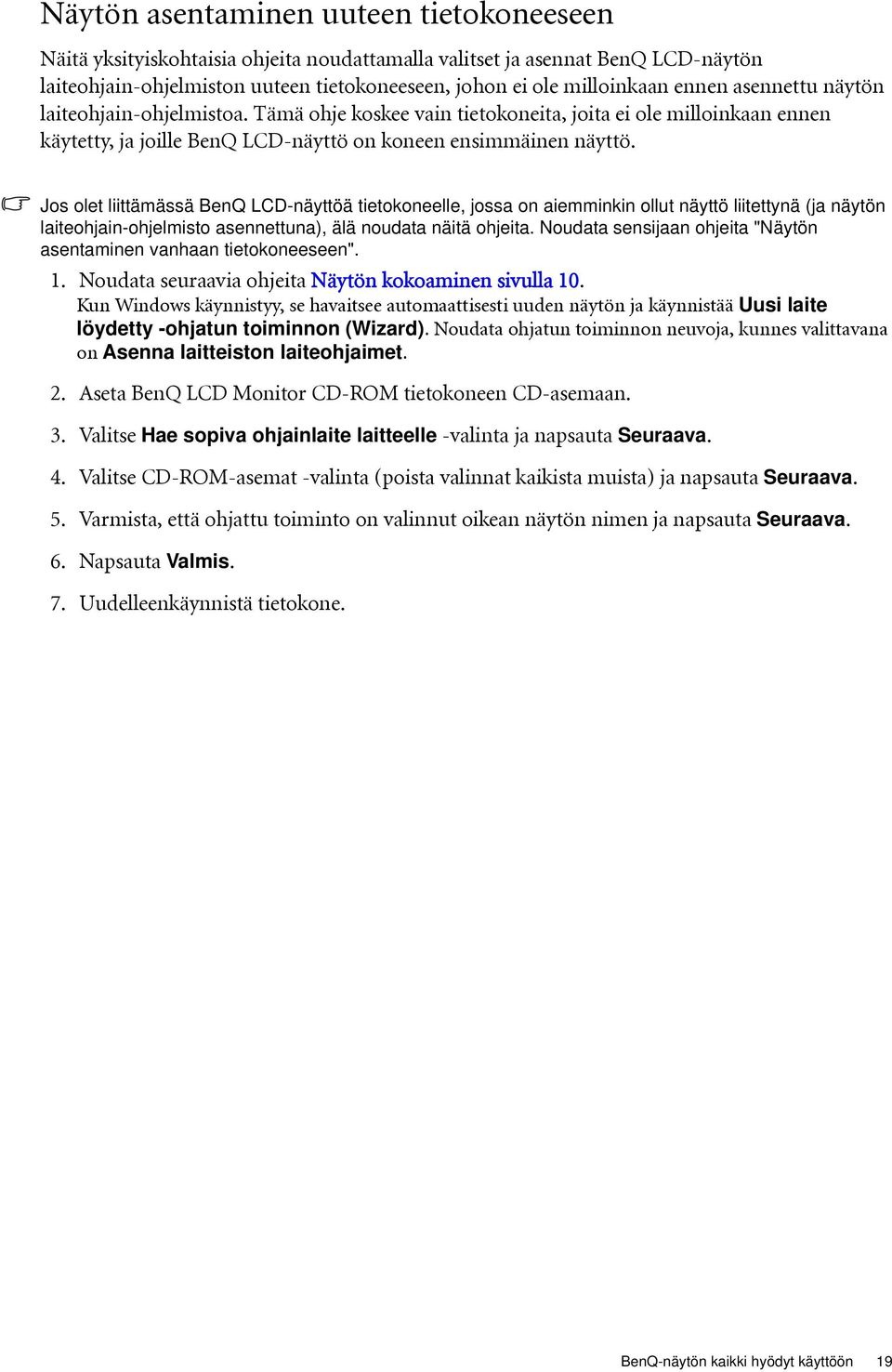

19 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD-näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD-näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD-näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita "Näytön asentaminen vanhaan tietokoneeseen". 1. Noudata seuraavia ohjeita Näytön kokoaminen sivulla 10. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on Asenna laitteiston laiteohjaimet. 2. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 3. Valitse Hae sopiva ohjainlaite laitteelle -valinta ja napsauta Seuraava. 4. Valitse CD-ROM-asemat -valinta (poista valinnat kaikista muista) ja napsauta Seuraava. 5. Varmista, että ohjattu toiminto on valinnut oikean näytön nimen ja napsauta Seuraava. 6. Napsauta Valmis. 7. Uudelleenkäynnistä tietokone. BenQ-näytön kaikki hyödyt käyttöön 19

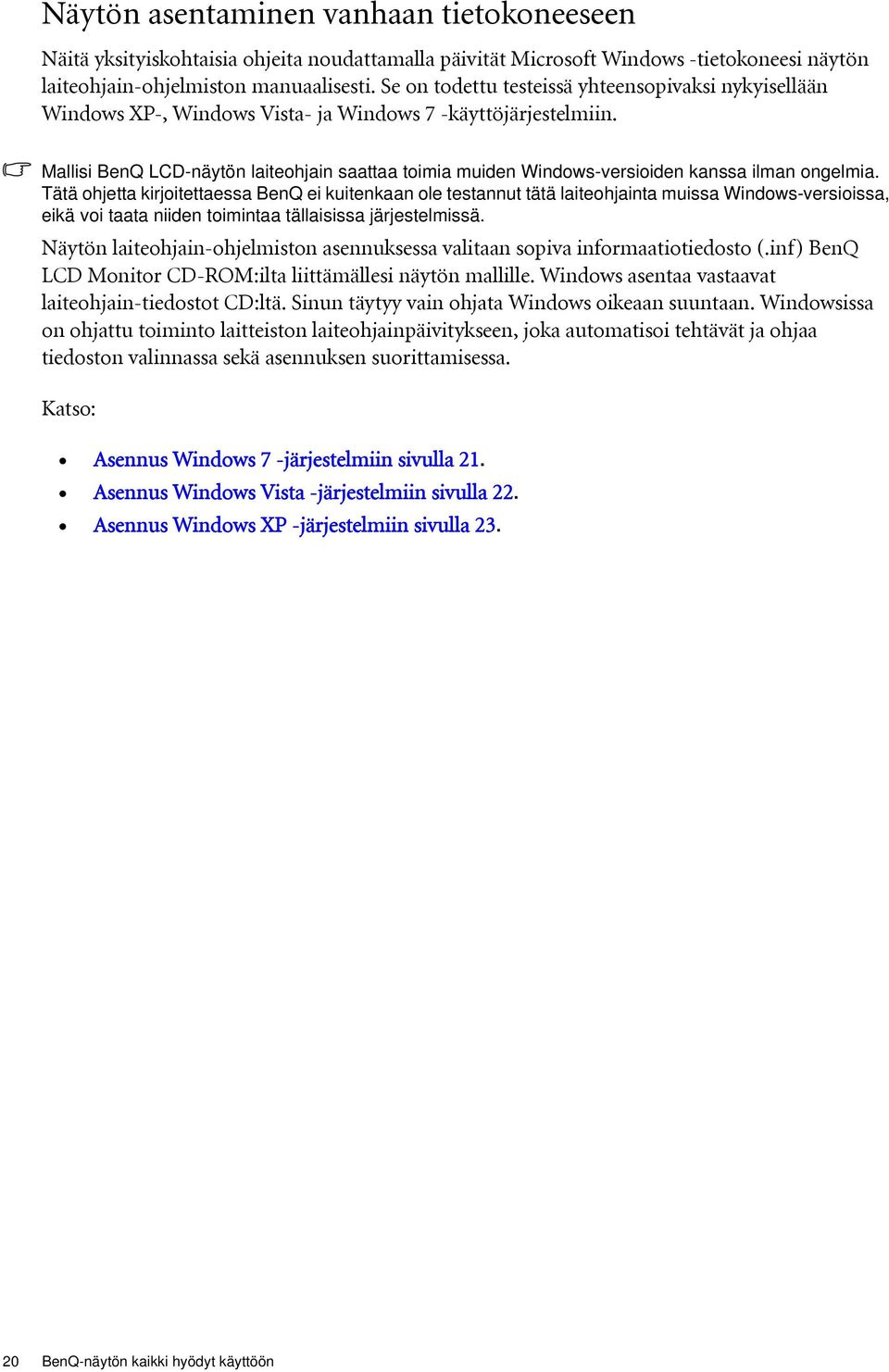

20 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Se on todettu testeissä yhteensopivaksi nykyisellään Windows XP-, Windows Vista- ja Windows 7 -käyttöjärjestelmiin. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva informaatiotiedosto (.inf) BenQ LCD Monitor CD-ROM:ilta liittämällesi näytön mallille. Windows asentaa vastaavat laiteohjain-tiedostot CD:ltä. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows 7 -järjestelmiin sivulla 21. Asennus Windows Vista -järjestelmiin sivulla 22. Asennus Windows XP -järjestelmiin sivulla BenQ-näytön kaikki hyödyt käyttöön

21 Asennus Windows 7 -järjestelmiin 1. Avaa Näytä ominaisuudet. Mene paikkaan Käynnistä, Ohjauspaneeli, Laitteisto ja äänet, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Napsauta Laitteisto-välilehteä. 3. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 4. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 5. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 6. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 7. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 8. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 9. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 21

22 Asennus Windows Vista -järjestelmiin 1. Avaa Näyttöasetukset. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Oma asetus ponnahdusvalikosta. Valitse Näyttöasetukset Oma ulkoasun ja äänien asetus -ikkunasta. Näyttöasetukset -ikkuna näytetään. 2. Napsauta Lisäasetukset -painiketta. Perus-PnP -näytön ominaisuudet -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja Ominaisuudet -painiketta. 4. Napsauta Jatka ilmestyneessä Käyttäjätilin hallinta -ikkunassa. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 22 BenQ-näytön kaikki hyödyt käyttöön

23 Asennus Windows XP -järjestelmiin 1. Avaa Näytä ominaisuudet. Nopeiten pääset Näytä ominaisuudet -kohtaan Windowsin työpöydän kautta. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Ominaisuudet ponnahdusvalikosta. Vaihtoehtoisesti Windows-valikko, josta päästään Näytä ominaisuudet -kohta löytyy Ohjauspaneelista. Windows XP -versiossa Ohjauspaneeli löytyy suoraan Käynnistä -valikkokohdasta. Näytettävät valikon valinnat riippuvat järjestelmälle valitun näkymän tyypistä. Klassinen-näkymässä napsauta Käynnistä, Ohjaus paneeli ja Näytä. Kategoria-näkymässä napsauta Käynnistä, Ohjaus paneeli, Ulkoasu ja teemat, Muuta näytön resoluutiota. Näytä ominaisuudet -ikkuna näytetään. 2. Napsauta Asetukset -välilehteä ja Lisäasetukset-painiketta. Lisänäyttöasetukset -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja valitse luettelosta Plug and Play -näyttö. Jos luettelossa on vain yksi näyttö, se on jo valmiiksi valittuna. 4. Napsauta Ominaisuudet-painiketta. Näyttöasetukset-ikkuna näytetään. Jos laiteohjain on listattu BenQ:ksi ja malli vastaa uutta näyttöäsi, oikeat laiteohjaimet on jo asennettu, eikä sinun tarvitse suorittaa mitään muita toimia. Peruuta-näppäimillä pääset pois Ominaisuudet-ikkunoista. Jos BenQ:ta ei ole merkitty valmistajaksi, tai nykyistä malliasi ei näytetä luettelossa, noudata edelleen seuraavia ohjeita. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. Laitteistopäivityksen ohjattu toiminto näytetään. Noudata ohjatun toiminnon ohjeita ja huomioi allaolevat vaiheet: 6. Aseta BenQ LCD Monitor CD-ROM näyttöön liitetyn tietokoneen CD-asemaan. 7. Napsauta valintaa Asenna luettelosta tai määritetystä kohteesta ja napsauta Seuraava. 8. Valitse valinta Etsi parasta ohjainlaitetta näistä kohteista ja tarkasta myös Etsi irrotettavaa mediaa, ja napsauta sitten Seuraava. Odota, kunnes ohajttu toiminto etsii laiteohjainta ja BenQ LCD-näytön CD:tä, joka asetettiin koneeseen vaiheessa 6. Ohjatun toiminnon tulisi löytää ja valita näytön malliin sopiva BenQ-laiteohjain CD:ltä. 9. Valitse (yhdellä hiiren napsautetuksella) näyttösi nimi laiteohjain-luettelosta CD:llä ja napsauta Seuraava-painiketta. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Valmis. Tämä sulkee ohjatun toiminnon ja palauttaa sinut takaisin Näyttöominaisuudet-ikkunaan. 11. Napsauta Sulje, OK ja OK. Tämä sulkee Näytä ominaisuudet-ikkunat. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 23

24 6. Kuvan optimointi Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää AUTO-näppäintoimintoa. Paina AUTO-näppäintä optimoidaksesi sillä hetkellä näytöllä näkyvän kuvan laadun. Kun liität digitaalisen videoulostulon digitaalisella (DVI tai HDMI) kaapelilla näyttöön AUTO-näppäin ja Automaattisäätö-toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään AUTO-näppäintoimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. 1. Aja testiohjelma auto.exe CD-ROM:ilta. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina AUTO-näppäintä näytöllä. 3. Paina MENU-näppäintä, niin pääset näytön ruutunäyttö (OSD) -valikkoon. 4. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 5. Jos havaitset pystysuoriahäiriöitä (kuten verho-efekti, pystysuorien viivojen hohtaminen), paina näppäintä tai valitaksesi Pikselikello-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 6. Jos havaitset vaakasuoria häiriöitä, paina näppäintä tai valitaksesi Jakso-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 24 Kuvan optimointi

25 7. Näytön säätäminen Ohjauspaneeli AUTO: Pystysuoran sijainnin, vaiheen, vaakasuoran sijainnin ja pikselikellon automaattisäätö. 2. MENU-näppäin: OSD-ruutunäytön päävalikon aktivointi ja paluu edelliseen valikkoon tai OSD-näytöltä poistuminen. 3. /Äänenvoimakkuus-näppäin: Ylös/Lisää -säätö. Tämä näppäin on äänenvoimakkuuden pikanäppäin. 4. /Tila-näppäin: Alas/Vähennä -säätö. Tämä näppäin on tilan pikanäppäin. 5. ENTER-näppäin: Alivalikkoihin pääsy ja kohteiden valinta. Tämä näppäin on myös sisääntulon pikanäppäin. 6. Virta: Virran kytkeminen päälle ja pois. OSD = On Screen Display (ruutunäyttö). Pikanäppäimillä säädetään asetuksia asteittain. Ne toimivat vain silloin, kun OSD-valikkoa ei esitetä näytöllä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Katso Pikanäppäintila sivulla 26. Näytön säätäminen 25

26 Pikanäppäintila Näytön näppäimet toimivat pikanäppäiminä, joilla päästään suoraan määrättyihin toimintoihin aina, kun valikkoa ei juuri sillä hetkellä esitetä näytöllä. Äänenvoimakkuus-pikanäppäins Paina näppäintä näyttääksesi Äänenvoimakkuus-ilmaisimet. Jos painat yhä näppäintä nousee, ja näppäimestä, äänenvoimakkuus se laskee. Jos haluat mykistää äänen, paina äänenvoimakkuuden pikanäppäintä 3 sekunnin ajan. Jos haluat mykistyksen pois päältä, paina äänenvoimakkuuden pikanäppäintä uudestaan 3 sekunnin ajan. Tilan pikanäppäin Paina näppäintä toistuvasti vaihtaaksesi 6 tilasta toiseen. Tiloja ovat Standardi, Elokuva, Peli, Valokuva, srgb ja Eco. Asetus otetaan välittömästi käyttöön. Katso myös Kuvatila sivulla 32. Tulon pikanäppäin (ei saatavilla malleille, jotka ovat vain analogisia) Paina ENTER-näppäintä vaihtaaksesi näyttöön liitetyistä PC:n eri videosignaalisisääntuloista toiseen. Asetus otetaan välittömästi käyttöön. Katso myös Tulo sivulla Näytön säätäminen

27 Päävalikkotila OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Paina MENU-näppäintä näyttääksesi seuraavan OSD-päävalikon OSD-päävalikkoja on viisi: 1. Näyttö DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. Kuva 3. Kehittynyt kuva 4. Ääni 5. Järjestelmä Move ENTER Select MENU Exit Käytä (ylös) tai (alas) -näppäimiä korostaaksesi valikon kohteita ja paina ENTER-näppäintö päästäksesi Valikkokohteen asetuksiin. OSD-valikon kieli saattaa poiketa alueittain, katso Kieli sivulla 37 OSD-asetukset -osiota, niin saat lisätietoja. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Näyttö valikko sivulla 28 Kuva valikko sivulla 30 Kehittynyt kuva -valikko sivulla 32 Ääni valikko sivulla 34 Järjestelmä valikko sivulla 36 Näytön säätäminen 27

28 Näyttö valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. Move ENTER Select MENU Exit 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Automaattisäätö Optimoi ja säätää näytön asetuksia automaattisesti. AUTO-näppäin on tämän toiminnon pikanäppäin. Paina ENTER-näppäintä tämän valinnan valitsemiseen ja suorita säädöt. Kun liität digitaalisen videolähdön digitaalisella (DVI tai HDMI) kaapelilla näyttöösi, AUTO-näppäin ja Automaattisäätö-toi minto poistetaan käytöstä. 28 Näytön säätäminen

29 Vaakasijainti Pystysijainti Pikselikello Säätää näyttökuvan vaakasijaintia. Säätää näyttökuvan pystysijaintia. Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille. Paina näppäintä säätääksesi arvoa. tai Jakso Katso myös: Kuvan optimointi sivulla 24. Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille Katso myös: Kuvan optimointi sivulla 24. Näytön säätäminen 29

30 Kuva valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. PICTURE Brightness Contrast Sharpness Gamma Color AMA Move MODE: Standard ON ENTER Select MENU Back 2. Käytä näppäimiä tai valitaksesi KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kirkkaus Säätää kirkkaiden ja Paina -näppäintä tummien varjojen lisätäksesi kirkkautta ja tasapainoa. -näppäintä vähentääksesi kirkkautta. Kontrasti Säätää tummuuden ja Paina -näppäintä valoisuuden välistä eroa. lisätäksesi kontrastia ja Terävyys Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. -näppäintä vähentääksesi kontrastia. Paina -näppäintä lisätäksesi näytön terävyyttä ja paina -näppäintä tehdäksesi kuvasta pehmeämmän. 1-5 Yllä olevat asetukset Kirkkaudelle, Kontrastille ja Terävyydelle ovat käytettävissä vain Vakio-tilassa. Gamma (Käytettävissä kun Kuvatila on asetettu Standard- tai Eco-tilaan) Asettaa sävyluminanssin. Oletusarvo on 2,2 (vakioarvo Windows'ille). Paina -näppäintä lisätäksesi gamma-arvoa (sävy tulee tummemmaksi) ja paina -näppäintä laskeaksesi gamma-arvoa (sävy tulee valoisammaksi). 1,8-2,6 30 Näytön säätäminen

31 Väri - Paina ENTER päästääksesi Väri-valikkoon. Tämä värivalikko on käytettävissä vai Vakio-tilassa. Normaali Sinertävä Punertava Käyttäjätila Videota ja valokuvia voidaan tarkastella niiden luonnollisessa värityksessä. Tämä on värin tehdasasetus. Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC:n alan standardien mukainen valkoisen värin tehdasasetus. Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. Kuvan värisävyn räätälöinti. Punaisen, vihreän ja sinisen sekoitusta voidaan muuttaa kuvan värisävyn muuttamiseksi. Yhden tai useamman päävärin vähentäminen pienentää niiden vaikutusta kuvan värisävyyn. Jos kuvasta vähennetään esim. sinistä väriä, kuvasta tulee asteittain kellertävä. Jos vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. Värisävy: Asettaa asteen kuinka ymmärrämme värit. Kylläisyys: Asettaa värien puhtausasteen. Paina näppäintä valitaksesi tämän asetuksen. Paina näppäintä tai tai ja ENTER-näppäintä valitaksesi vaihtoehdon Punainen, Vihreä tai Sininen. Käytä sitten näppäintä tai säätääksesi värejä. Paina näppäintä säätääksesi arvoa. Paina näppäintä säätääksesi arvoa. tai tai Punainen (0-100) Vihreä (0-100) Sininen (0-100) Värin uudelleenasetus Yllä olevat asetukset Värisävylle ja Kylläisyydelle ovat käytettävissä vain, jos signaalilähde on komponentttivideo tai HDMI. Palauttaa Käyttäjätilassa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. Paina näppäintä muuttaaksesi asetuksia. Paina MENU-näppäintä poistuaksesi Väri-valikosta. AMA Parantaa LCD-paneelin Paina näppäintä harmaustason vasteaikaa. muuttaaksesi asetuksia. tai tai KYLLÄ EI PÄÄLLÄ POIS Näytön säätäminen 31

32 Kehittynyt kuva -valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast 5 Display Mode HDMI RGB PC Range MODE: Standard Standard OFF RGB(16~235) 2. Käytä näppäimiä tai valitaksesi KEHITTYNYT KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. Move ENTER Select MENU Exit 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kuvatila Valitse kuvatila, joka sopii Standardi Paina näppäintä tai parhaiten näytöllä näytettävien Elokuva kuvien tyyppin. muuttaaksesi asetuksia. Peli Standardi - Valokuva perus-pc-sovellukseen. srgb Elokuva - videoiden katselua varten. Eco Peli - videopelien pelaamista varten. Valokuva - valokuvien katseluun. srgb - parempaan värien täsmäytykseen oheislaitteiden kanssa, esim. kirjoittimuet, DSCt, jne. Eco - sähkön säästämiseksi matalalla tehonkulutuksella tarjoamalla minimikirkkauden kaikille käynnissä oleville ohjelmille. 32 Näytön säätäminen

33 Senseye Demo Dynaaminen kontrasti (käytettävissä, kun Kuvatilaksi on asetettu Elokuva, Peli, tai Valokuva) Näyttötila HDMI RGB PC -alue (käytettävissä vain, kun HDMI-tulo on käytössä) Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Overscan-ominaisuus: suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. Koko: näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Kuvasuhde: kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 16:9-kuvat täyttävät näytön vaakatasossa, 4:3-kuvat täyttävät näytön pystysuorassa. 1:1- näyttää kuvan natiivi-resoluutiossaan ilman skaalausta. Määrittää väriasteikkojen alueen. Valitse vaihtoehto, joka sopii yhteen RGB-alueen asetuksen kanssa liitetyllä HDMI-laitteella. Paina näppäintä muuttaaksesi asetuksia. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina tai näppäintä tai muuttaaksesi asetuksia. Paina näppäintä muuttaaksesi asetuksia. tai Valinnat, joita Näyttötilassa voidaan valita, vaihtelevat sisääntulosignaalien lähteistä riippuen. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. PÄÄLLÄ POIS 0-5 Kun signaalilähteenä on DVI tai D-sub, ja kuvan kuvasuhde ei ole laaja: Koko Kuvasuhde 1:1 Tai Kun signaalilähteenä on HDMI, komponenttivide o, yhdistelmä tai S-Video-lähde: Overscan Koko Kuvasuhde 1:1 RGB (0 ~ 255) RGB (16 ~ 235) Näytön säätäminen 33

34 Ääni valikko AUDIO Audio Mode Volume Mute Audio Advanced Audio Select EmbracingSound MODE: Standard Standard 10 OFF Auto Detect ON Move MENU Back 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi ÄÄNI-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Äänitila Käyttäjät voivat valita Standardi Paina näppäintä tai äänitilan. Rock muuttaaksesi asetuksia. POP Peli Elokuva Äänenvoimakkuus Säätää 0 ~ 100 Paina -näppäintä äänenvoimakkuutta. lisätäksesi äänenvoimakkuutta ja Mykistys Äänen lisäasetukset (käytettävissä, kun äänitilana on Standardi) Mykistää äänen. Säätää äänen korkeita tai matalia taajuuksia. -näppäintä vähentääksesi äänenvoimakkuutta. Paina näppäintä muuttaaksesi asetuksia. Paina näppäintä muuttaaksesi asetuksia. tai tai PÄÄLLÄ POIS Korkeat äänet Matalat äänet 34 Näytön säätäminen

35 Äänen valinta Käyttäjät voivat valita äänilähteen itse tai antaa näytön havaita sen automaattisesti. Paina näppäintä muuttaaksesi asetuksia. tai Automaattinen havaitseminen AV-ääni 1 AV-ääni 2 PC-ääni EmbracingSound EmbracingSound päälle ja pois. EmbracingSound -teknologia parantaa näytön äänentoistoa. Paina näppäintä muuttaaksesi asetuksia. tai PÄÄLLÄ POIS (Äänitila- ja Äänen lisäasetukset -valikot eivät ole käytettävissä) Näytön säätäminen 35

36 Järjestelmä valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. SYSTEM Input OSD Settings DDC/CI CEC Source Auto Switch Information Reset All Move MODE: Standard D-sub OFF OFF MENU Back 2. Käytä näppäimiä tai valitaksesi JÄRJESTELMÄ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Tulo Toiminnolla D-sub (VGA) Paina näppäintä tai vaihdetaan tulo DVI videokaapelin muuttaaksesi liitäntätyyppiin asetuksia. HDMI 1 soveltuvaksi. HDMI 2 S-Video Yhdistelmä Komponenttivideo 36 Näytön säätäminen

37 OSD-asetukset - Paina ENTER päästääksesi OSD-asetuksiin. Kieli OSD-valikon Paina näppäintä kieliasetus. muuttaaksesi asetuksia. tai English Français Deutsch Italiano Español Polski 日 本 語 OSD:n kielivalinnat saattavat poiketa alueittain oikealla esitetyistä vaihtoehdoista. Česky 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/CRO Română Nederlands Русский Svenska Português Vaakasijainti Pystysijainti Säätää OSD-valikon vaakasijaintia. Säätää OSD-valikon pystysijaintia. Paina näppäintä muuttaaksesi asetuksia. tai Näyttöaika Säätää OSD-valikon näyttöaikaa. 5 sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. Näytön säätäminen 37

38 OSD-lukitus Estää näytön asetusten tahattoman muuttamisen. Kun tämä toiminto on aktivoituna, OSD-valinnat ja pikanäppäintoiminnot ovat käytöstä poistettuina. Paina näppäintä muuttaaksesi asetuksia. tai Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU - näppäintä alhaalla 15 sekunnin ajan. Näin pääset OSD-lukitus -valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäimiä valitaksesi EI -valinnan OSD-asetusten lukitus -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Paina MENU-näppäintä poistuaksesi OSD-asetukset-valikosta. DDC/CI* Näyttöasetuksia voidaan vaihtaa PC:n ohjelmiston kautta. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä CEC Kun tämä toiminto on aktivoituna, näytön virta voidaan kytkeä päälle ja pois siihen liitetyn multimedialaitteen kaukosäätimestä HDMI-liitännän kautta. Huomaa, että myös liitetyn laitteen on tällöin tuettava CEC-toimintoa (Consumer Electronics Control). tai muuttaaksesi asetuksia. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai asetuksia. muuttaaksesi KYLLÄ EI PÄÄLLÄ POIS PÄÄLLÄ POIS 38 Näytön säätäminen

39 Lähteen automaatthaku (käytettävissä, kun lähteenä on D-sub, DVI ja HDMI) Tiedot Kun tämä toiminto on aktivoituna, D-sub-, DVI- ja HDMI-portit ovat valittavissa sisääntuloksi automaattisesti. Muussa tapauksessa nämä lähteet voidaan valita ainoastaan sisääntulovalinnalla tai painamalla pikanäppäintä. Näyttää senhetkiset näytön ominaisuuksien asetukset. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai asetuksia. muuttaaksesi Jos lähteenä on komponenttivideo, yhdistelmä tai S-Video, vaihtoehto ei ole käytettävissä. PÄÄLLÄ POIS Tulo Nykyinen resoluutio Optimaalinen resoluutio (paras näytöllä) Uudelleenaseta kaikki Palauttaa kaikki tila-, väri- ja geometriset asetukset tehtaassa asetettuihin oletusarvoihinsa. Paina näppäintä muuttaaksesi asetuksia. tai Mallin nimi KYLLÄ EI *DDC/CI tulee sanoista Display Data Channel/Command Interface ja sen on kehittänyt Video Electronics Standards Association (VESA). DDC/CI-ominaisuuden avulla näytön säätimet voidaan lähettää ohjelmiston kautta etädiagnosoitaviksi. Näytön säätäminen 39

40 8. Vianetsintä Usein kysytyt kysymykset (FAQ) Kuva on sumea: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. Kuinka VGA-jatkokaapelia käytetään? Irrota jatkokaapeli testausta varten. Onko kuva nyt terävä? Jos ei, optimoi kuva noudattamalla ohjeita "Virkitysnopeuden säätö" -osiosta linkissä "Näyttöresoluution säätö". Kuvan sumeneminen on normaalia, jos jatkokaapelissa on sähkönsiirtohäiriöitä. Häiriöitä voidaan ehkäistä käyttämällä jatkokaapelia, jonka johtamisominaisuudet ovat paremmat, tai joissa on sisäänrakennettuna jännitettä lisäävä vahvistin. Ilmeneekö sumenemista vain natiivi (maksimi) resoluutiota alhaisemmissa resoluutioissa? Lue ohjeet linkistä "Näyttöresoluution säätö" CD:ltä. Valitse natiiviresoluutio. Pikselivirheet ovat näkyvissä: Yksi useista pikseleistä on pysyvästi musta. Yksi tai useampi pikseli on pysyvästi valkoinen. Yksi tai useampi pikseli on pysyvästi punainen, vihreä, sininen tai jonkin muun värinen. Puhdista LCD-näyttö. Kytke virta toistuvasti päälle ja pois. Nämä ovat pikseleitä, jotka ovat pysyvästi päällä tai pois päältä. Tämä on luonnollinen LCD-teknologian häiriö. Kuvan väritys on väärä: Kuvan värisävy on keltainen, sininen tai vaaleanpunainen. Valitse VALIKKO > KUVA > Väri > Värin uudelleenasetus. Valitse sitten "Varoitus"-viestiruudusta KYLLÄ palauttaaksesi väriasetukset tehtaassa asetettuihin oletusarvoihinsa. Jos kuva näyttää yhä väärärltä ja OSD-näytön väri on myös väärä, yksi kolmesta pääväristä puuttuu signaalin sisääntulosta. Tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Kuvaa ei näy: Onko näytön LED vihreä? Jos LED on vihreä ja näytöllä näkyy viesti Alueen ulkopuolella, olet käyttämässä näyttötilaa, jota näyttö ei tue. Vaihda käyttötilaksi jokin tuettu tila. Lue "Esiasetetut näyttötilat" -osio linkistä "Näyttöresoluution säätö". Näytöllä on paikallaan pysyvän kuvan muodostama heikko varjo: Aktivoi virranhallintatoiminto, jolloin tietokone ja näyttö menevät näytönsäästötilaan, kun niitä ei käytetä aktiivisesti. Käytä näytönsäästäjää kuvan kiinnipalamisen estämiseksi. 40 Vianetsintä

41 Onko näytön LED oranssi? Jos LED on oranssi, virranhallintatila on aktiivi. Paina mitä tahansa tietokoneen näppäimistön painiketta tai liikuta hiirtä. Jos se ei auta, tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Onko näytön LED lainkaan valaistuna? Tarkasta pääpistokkeen virransyöttö, ulkoinen virransyöttö ja pääkytkin. Kuva on vääristynyt, vilkkuu tai välkkyy: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä ja valitse oikea resoluutio, virkistysnopeus ja tee säädöt ohjeiden mukaan. Jos käytät näyttöä sen natiiviresoluutiossa, mutta kuva on silti vääristynyt. Eri sisääntulolähteiden kuvat saattaavat vääristyä tai venyä, kun näyttöä käytetään natiiviresoluutiossaan. Jotta kaikentyyppisten sisääntulolähteiden kuvat näkyvät parhaalla mahdollisella tavalla, aseta "Näyttötila"-toiminnossa sisääntulolähteille oikea kuvasuhde. Katso lisätietoja Näyttötila sivulla 33. Kuva näytetään yhdestä suunnasta: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. OSD-säätöjä ei päästä käyttämään: Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU -näppäintä alhaalla 15 sekunnin ajan. Näin pääset OSD-lukitus -valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäintä valitaksesi EI -valinnan OSD-asetusten (JÄRJESTELMÄ-kohdan alla) OSD-lukitus -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Ääntä ei kuulla sisäänrakennetuista kaiuttimista: Tarkista, että äänisignaalien syöttöön käytettävä kaapeli on asianmukaisesti kytketty. Katso lisätietoja Äänisignaalien tulo sivulla 13. Lisää äänenvoimakkuutta (äänenvoimakkuus voi olla mykistetty tai liian matala). Irrota kuulokkeet ja/tai ulkoiset kaiuttimet. (Jos ne on liitetty näyttöön, sisäänrakennetut kaiuttimet on automaattisesti mykistetty.) Ääntä ei kuulla liitetyistä ulkoisista kaiuttimista: Irrota kuulokkeesi (jos kuulokkeita ei ole liitetty näyttöön). Tarkista, että OPTICAL- tai Line Out -lähtöliitännät on kytketty oikein (kytkettyjen kaiuttimien äänensiirtomenetelmän mukaan). Jos ulkoisten kaiuttimien tehonsyöttö on USB:stä, tarkasta onko USB-liitäntä OK. Lisää äänenvoimakkuutta (äänenvoimakkuus voi olla mykistetty tai liian matala) ulkoisilla kaiuttimilla. Vianetsintä 41

42 Ääntä ei voi mykistää: Käynnistä tietokone udelleen. Päivitä grafiikka ja/tai äänen laiteohjain. USB-laitteet eivät toimi: Tarkasta ovatko upstream- ja downstream-usb oikein liitettyjä. Asenna vastaava USB-laiteohjain, jos on käytettävissä. Tarvitsetko lisää apua? Jos ongelmat eivät poistu tämän käyttöohjeen ohjeita noudattamalla, ota yhteyttä myyjäliikkeeseen tai lähetä meille sähköpostia osoitteeseen: 42 Vianetsintä
