Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollisella tavalla ja näytön käyttöikä ei lyhene.

Transkriptio

1 XL-sarja Käyttöohje

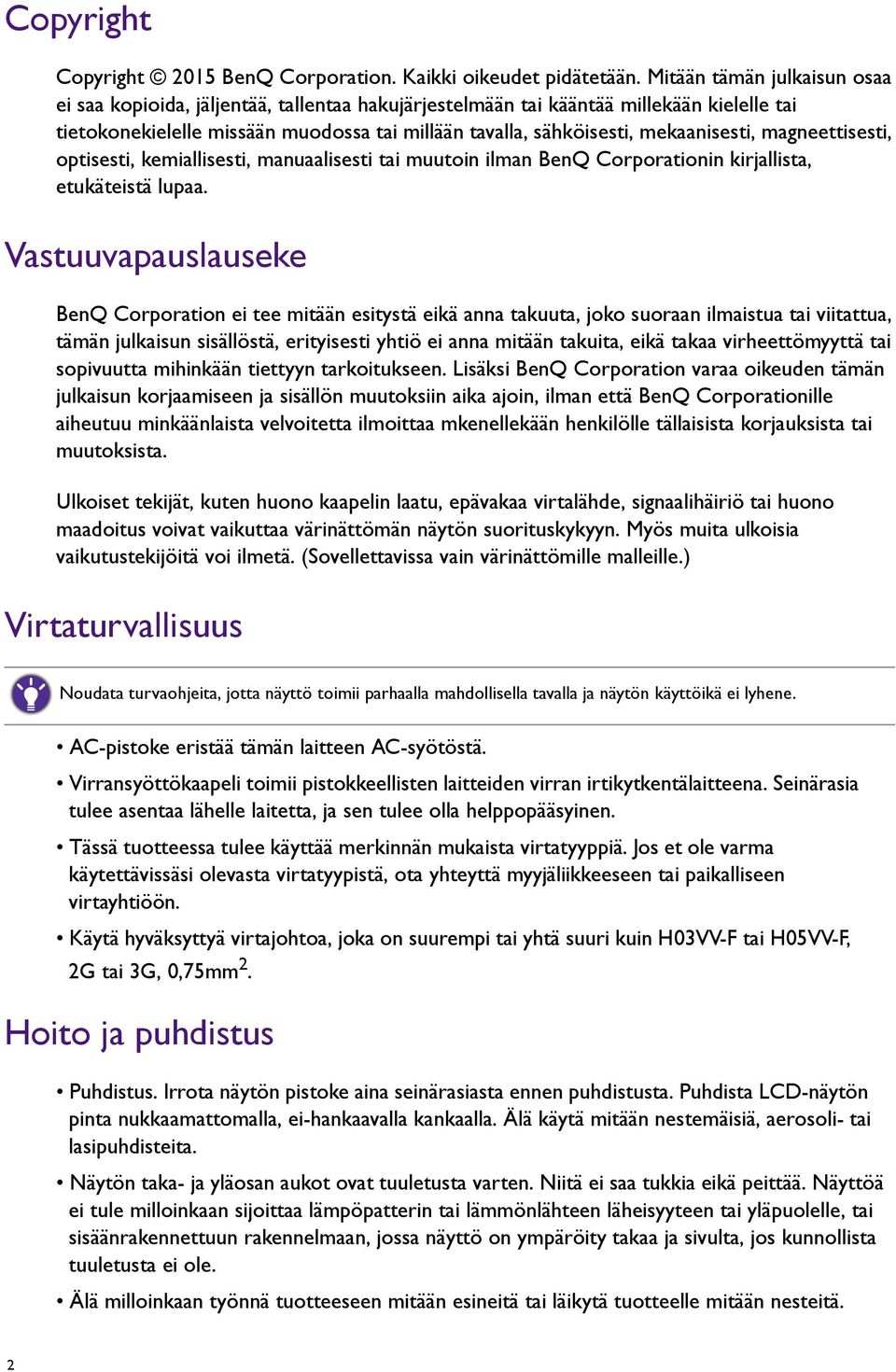

2 Copyright Copyright 2015 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista. Ulkoiset tekijät, kuten huono kaapelin laatu, epävakaa virtalähde, signaalihäiriö tai huono maadoitus voivat vaikuttaa värinättömän näytön suorituskykyyn. Myös muita ulkoisia vaikutustekijöitä voi ilmetä. (Sovellettavissa vain värinättömille malleille.) Virtaturvallisuus Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollisella tavalla ja näytön käyttöikä ei lyhene. AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm 2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaan sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. 2

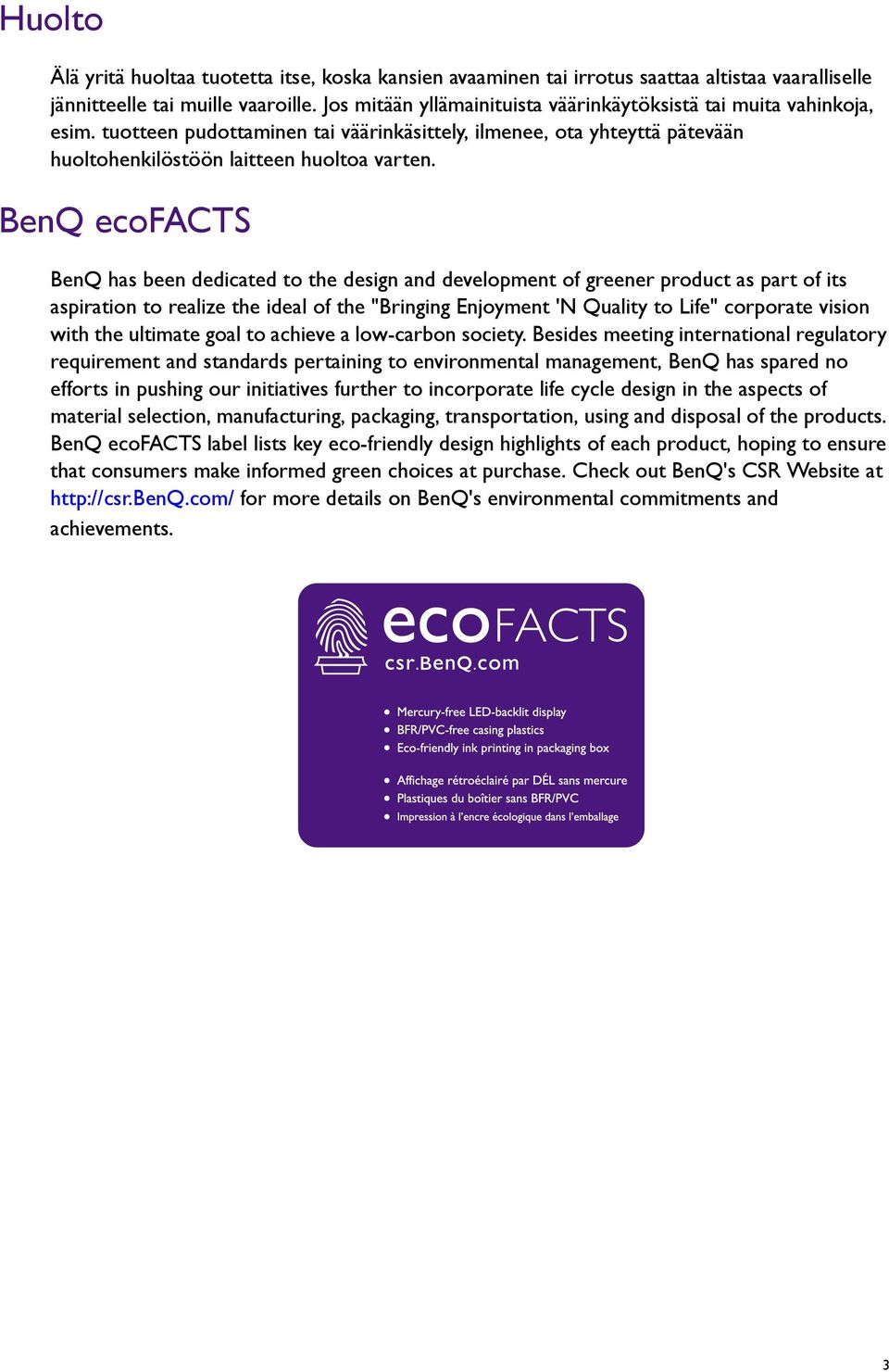

3 Huolto Älä yritä huoltaa tuotetta itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten. BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements. 3

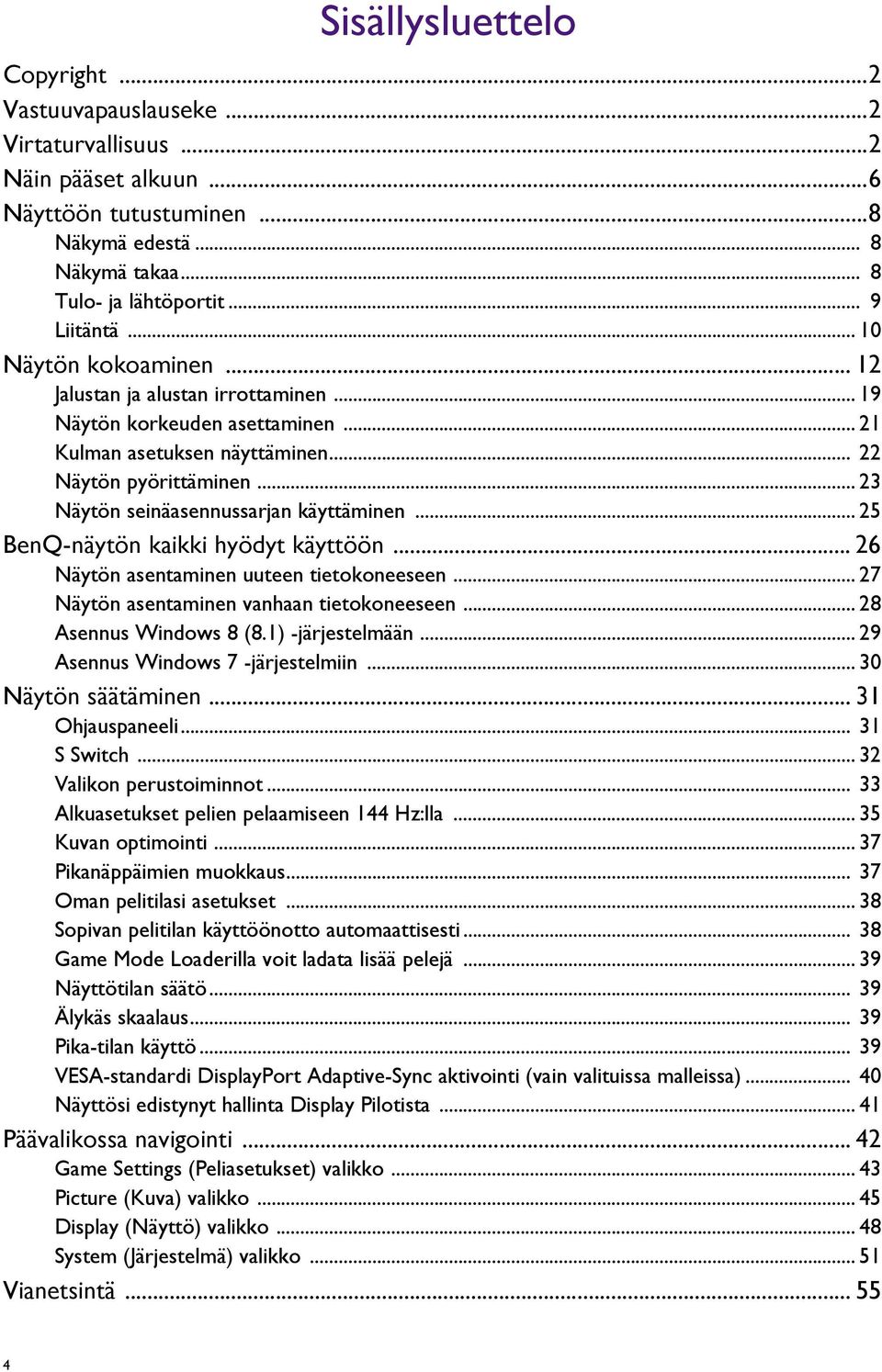

4 Sisällysluettelo Copyright...2 Vastuuvapauslauseke...2 Virtaturvallisuus...2 Näin pääset alkuun...6 Näyttöön tutustuminen...8 Näkymä edestä... 8 Näkymä takaa... 8 Tulo- ja lähtöportit... 9 Liitäntä Näytön kokoaminen Jalustan ja alustan irrottaminen Näytön korkeuden asettaminen Kulman asetuksen näyttäminen Näytön pyörittäminen Näytön seinäasennussarjan käyttäminen BenQ-näytön kaikki hyödyt käyttöön Näytön asentaminen uuteen tietokoneeseen Näytön asentaminen vanhaan tietokoneeseen Asennus Windows 8 (8.1) -järjestelmään Asennus Windows 7 -järjestelmiin Näytön säätäminen Ohjauspaneeli S Switch Valikon perustoiminnot Alkuasetukset pelien pelaamiseen 144 Hz:lla...35 Kuvan optimointi Pikanäppäimien muokkaus Oman pelitilasi asetukset Sopivan pelitilan käyttöönotto automaattisesti Game Mode Loaderilla voit ladata lisää pelejä...39 Näyttötilan säätö Älykäs skaalaus Pika-tilan käyttö VESA-standardi DisplayPort Adaptive-Sync aktivointi (vain valituissa malleissa) Näyttösi edistynyt hallinta Display Pilotista Päävalikossa navigointi Game Settings (Peliasetukset) valikko Picture (Kuva) valikko Display (Näyttö) valikko System (Järjestelmä) valikko Vianetsintä

5 Usein kysytyt kysymykset (FAQ) Tarvitsetko lisää apua?... 57

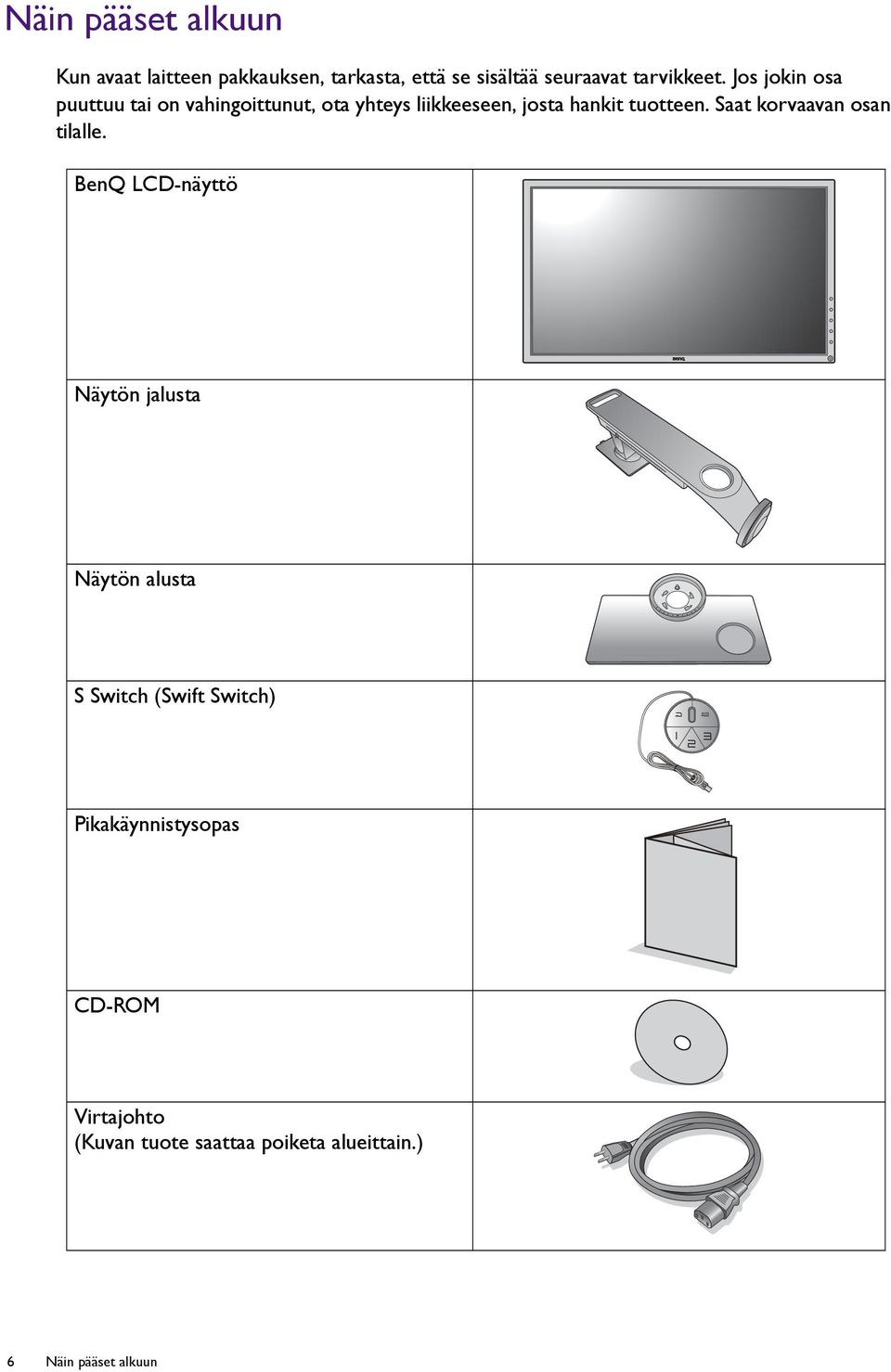

6 Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö Näytön jalusta Näytön alusta S Switch (Swift Switch) Pikakäynnistysopas CD-ROM Virtajohto (Kuvan tuote saattaa poiketa alueittain.) 6 Näin pääset alkuun

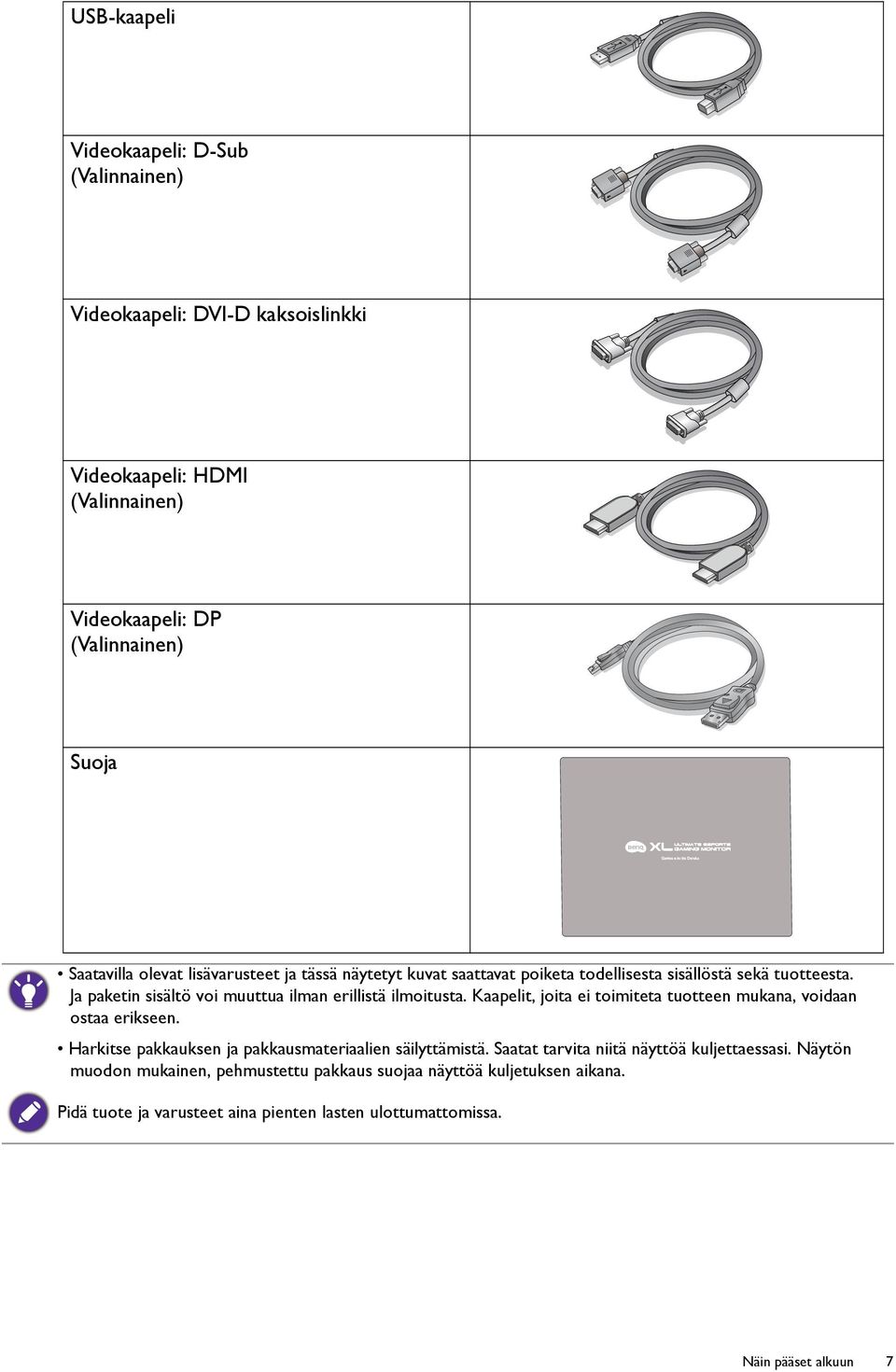

7 USB-kaapeli Videokaapeli: D-Sub (Valinnainen) Videokaapeli: DVI-D kaksoislinkki Videokaapeli: HDMI (Valinnainen) Videokaapeli: DP (Valinnainen) Suoja Saatavilla olevat lisävarusteet ja tässä näytetyt kuvat saattavat poiketa todellisesta sisällöstä sekä tuotteesta. Ja paketin sisältö voi muuttua ilman erillistä ilmoitusta. Kaapelit, joita ei toimiteta tuotteen mukana, voidaan ostaa erikseen. Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. Pidä tuote ja varusteet aina pienten lasten ulottumattomissa. Näin pääset alkuun 7

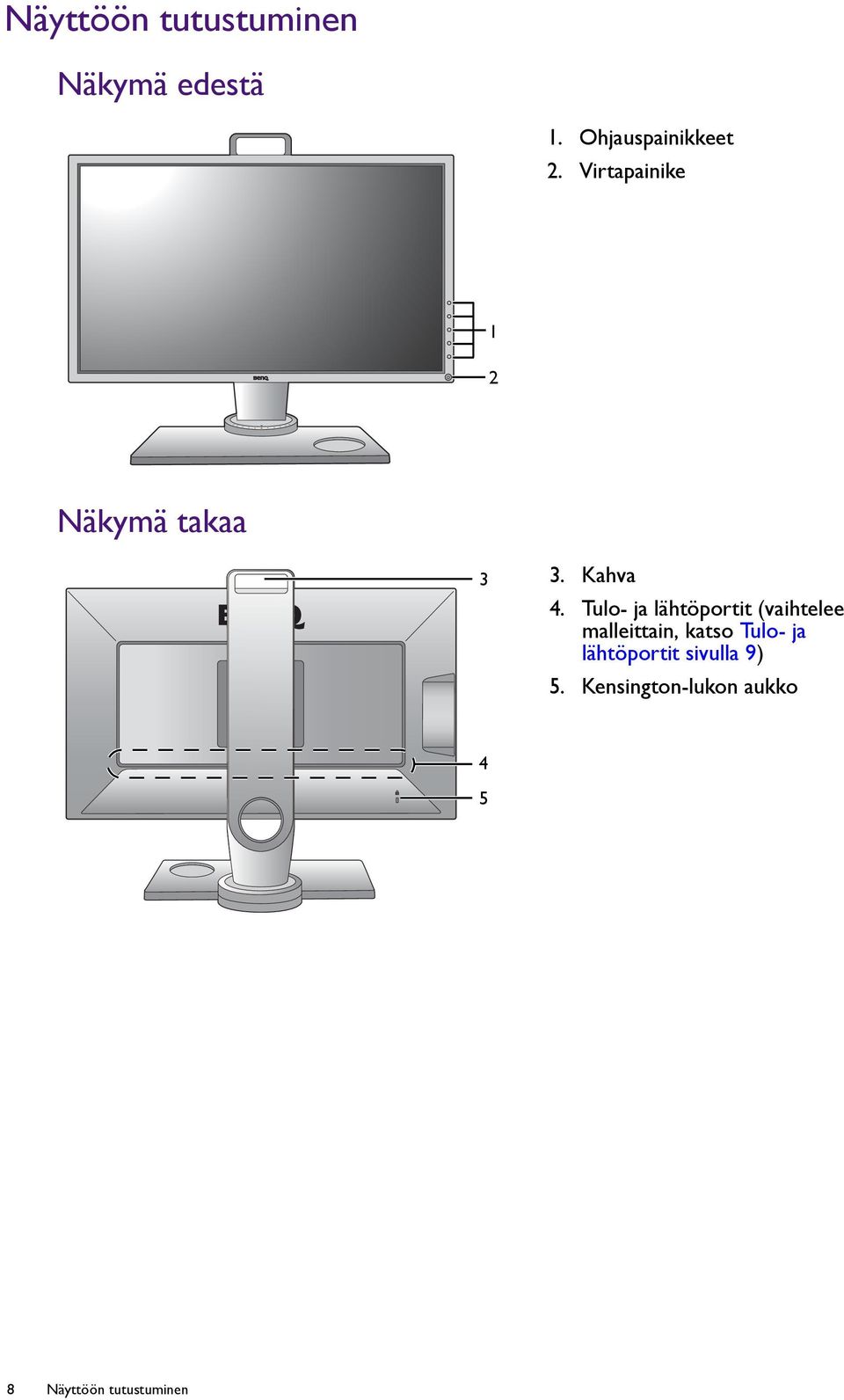

8 Näyttöön tutustuminen Näkymä edestä 1. Ohjauspainikkeet 2. Virtapainike 1 2 Näkymä takaa 3 3. Kahva 4. Tulo- ja lähtöportit (vaihtelee malleittain, katso Tulo- ja lähtöportit sivulla 9) 5. Kensington-lukon aukko Näyttöön tutustuminen

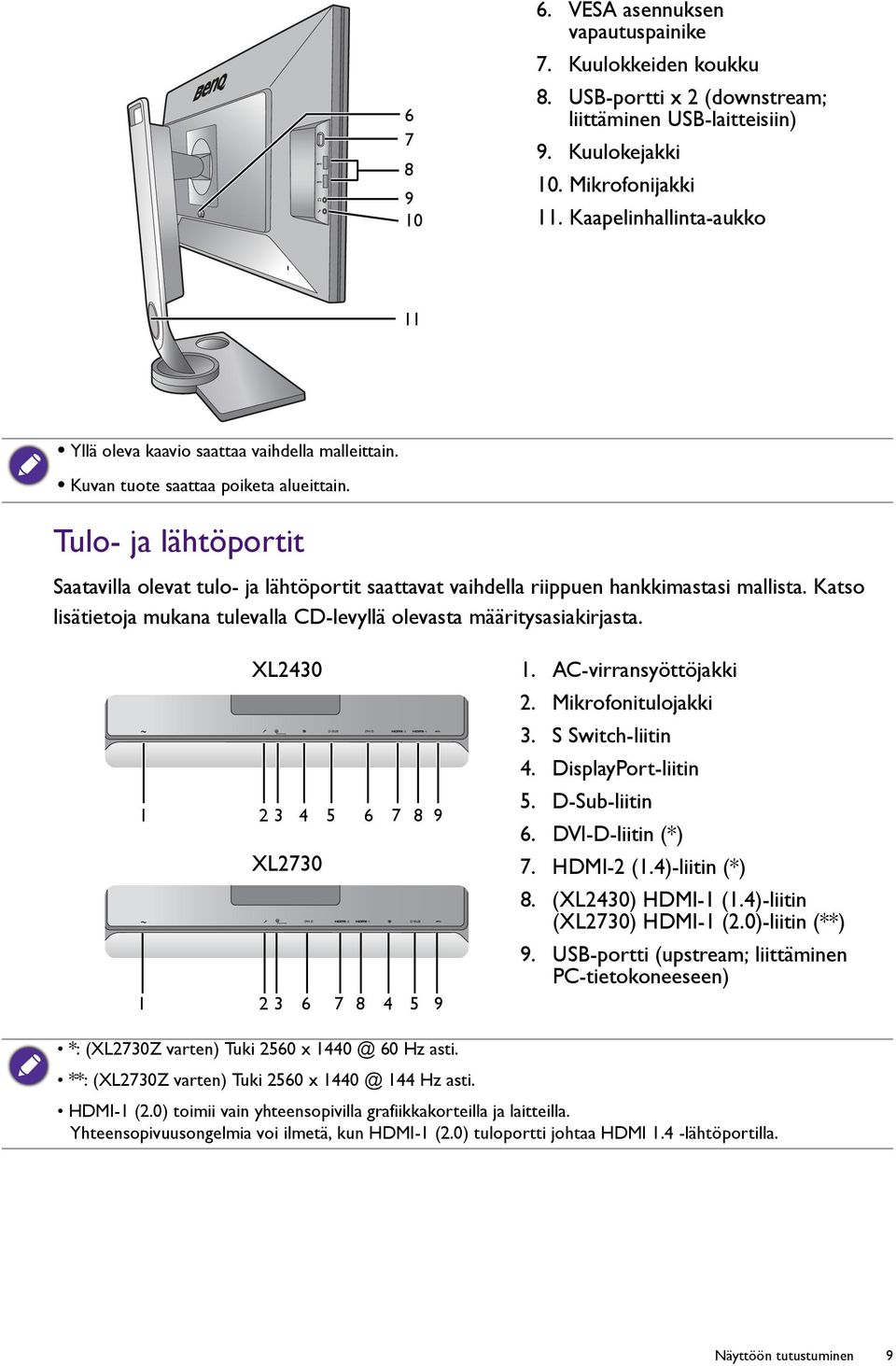

9 VESA asennuksen vapautuspainike 7. Kuulokkeiden koukku 8. USB-portti x 2 (downstream; liittäminen USB-laitteisiin) 9. Kuulokejakki 10. Mikrofonijakki 11. Kaapelinhallinta-aukko 11 Yllä oleva kaavio saattaa vaihdella malleittain. Kuvan tuote saattaa poiketa alueittain. Tulo- ja lähtöportit Saatavilla olevat tulo- ja lähtöportit saattavat vaihdella riippuen hankkimastasi mallista. Katso lisätietoja mukana tulevalla CD-levyllä olevasta määritysasiakirjasta. XL XL AC-virransyöttöjakki 2. Mikrofonitulojakki 3. S Switch-liitin 4. DisplayPort-liitin 5. D-Sub-liitin 6. DVI-D-liitin (*) 7. HDMI-2 (1.4)-liitin (*) 8. (XL2430) HDMI-1 (1.4)-liitin (XL2730) HDMI-1 (2.0)-liitin (**) 9. USB-portti (upstream; liittäminen PC-tietokoneeseen) *: (XL2730Z varten) Tuki 2560 x 60 Hz asti. **: (XL2730Z varten) Tuki 2560 x 144 Hz asti. HDMI-1 (2.0) toimii vain yhteensopivilla grafiikkakorteilla ja laitteilla. Yhteensopivuusongelmia voi ilmetä, kun HDMI-1 (2.0) tuloportti johtaa HDMI 1.4 -lähtöportilla. Näyttöön tutustuminen 9

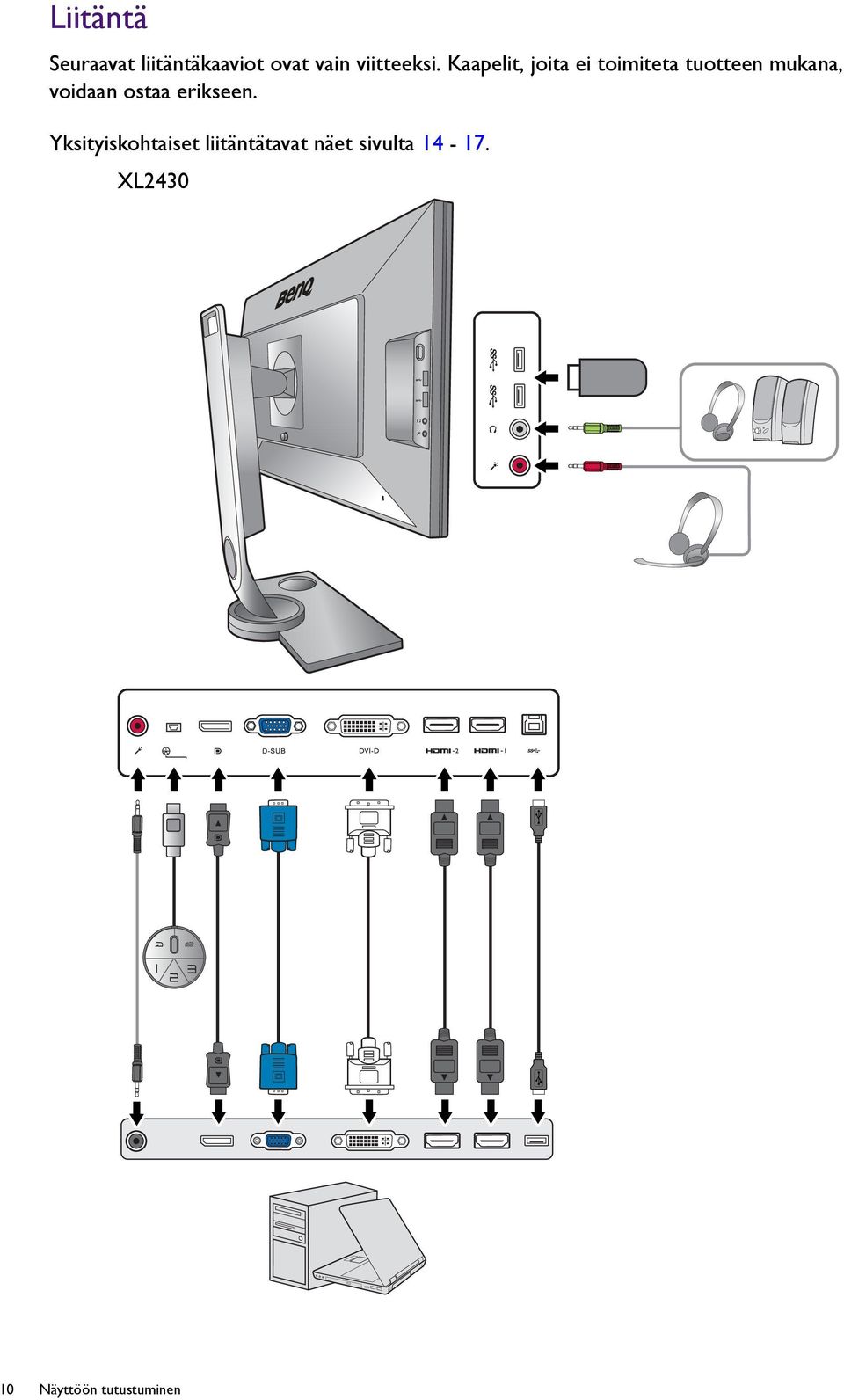

10 Liitäntä Seuraavat liitäntäkaaviot ovat vain viitteeksi. Kaapelit, joita ei toimiteta tuotteen mukana, voidaan ostaa erikseen. Yksityiskohtaiset liitäntätavat näet sivulta XL Näyttöön tutustuminen

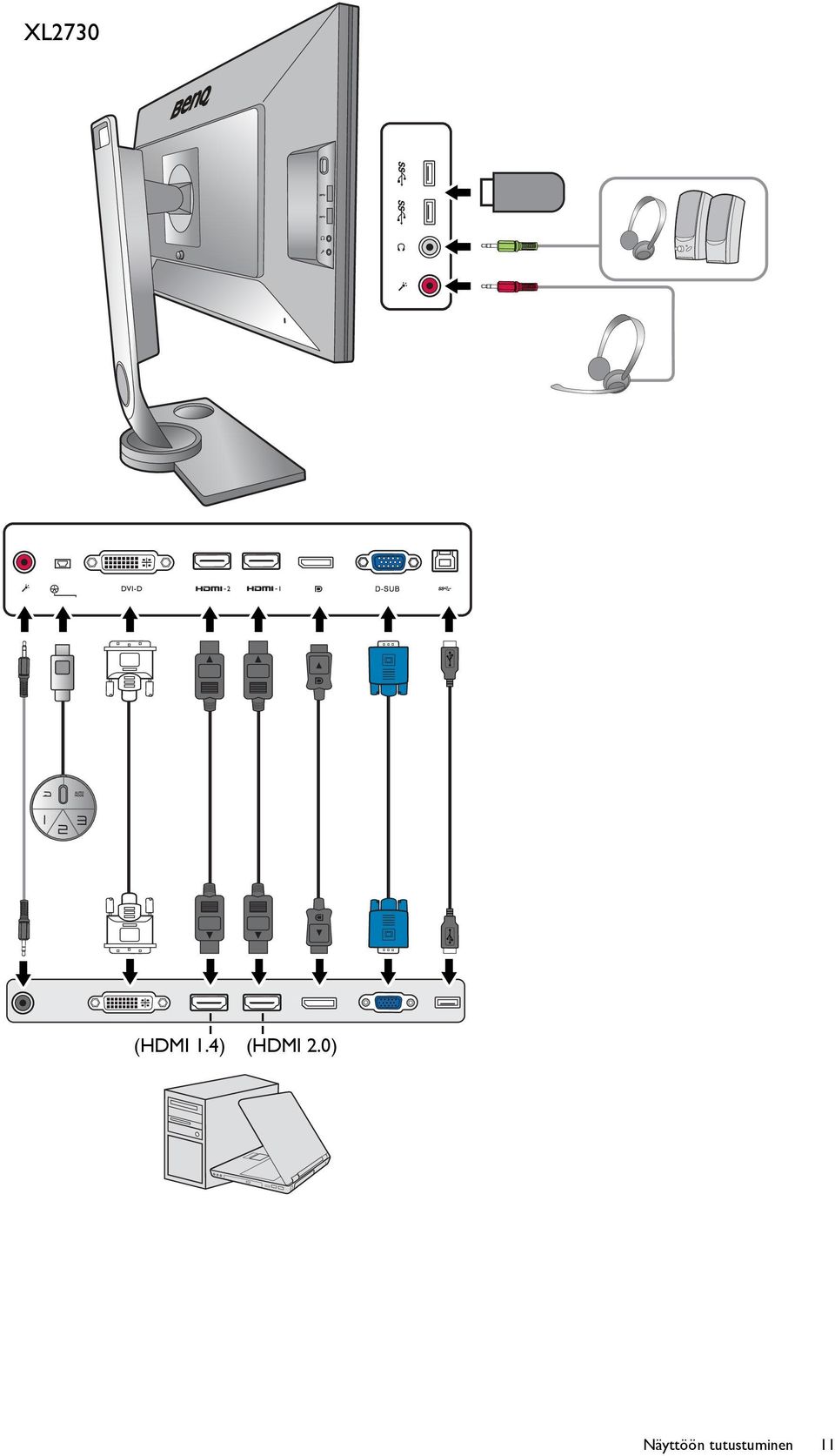

11 XL2730 (HDMI 1.4) (HDMI 2.0) Näyttöön tutustuminen 11

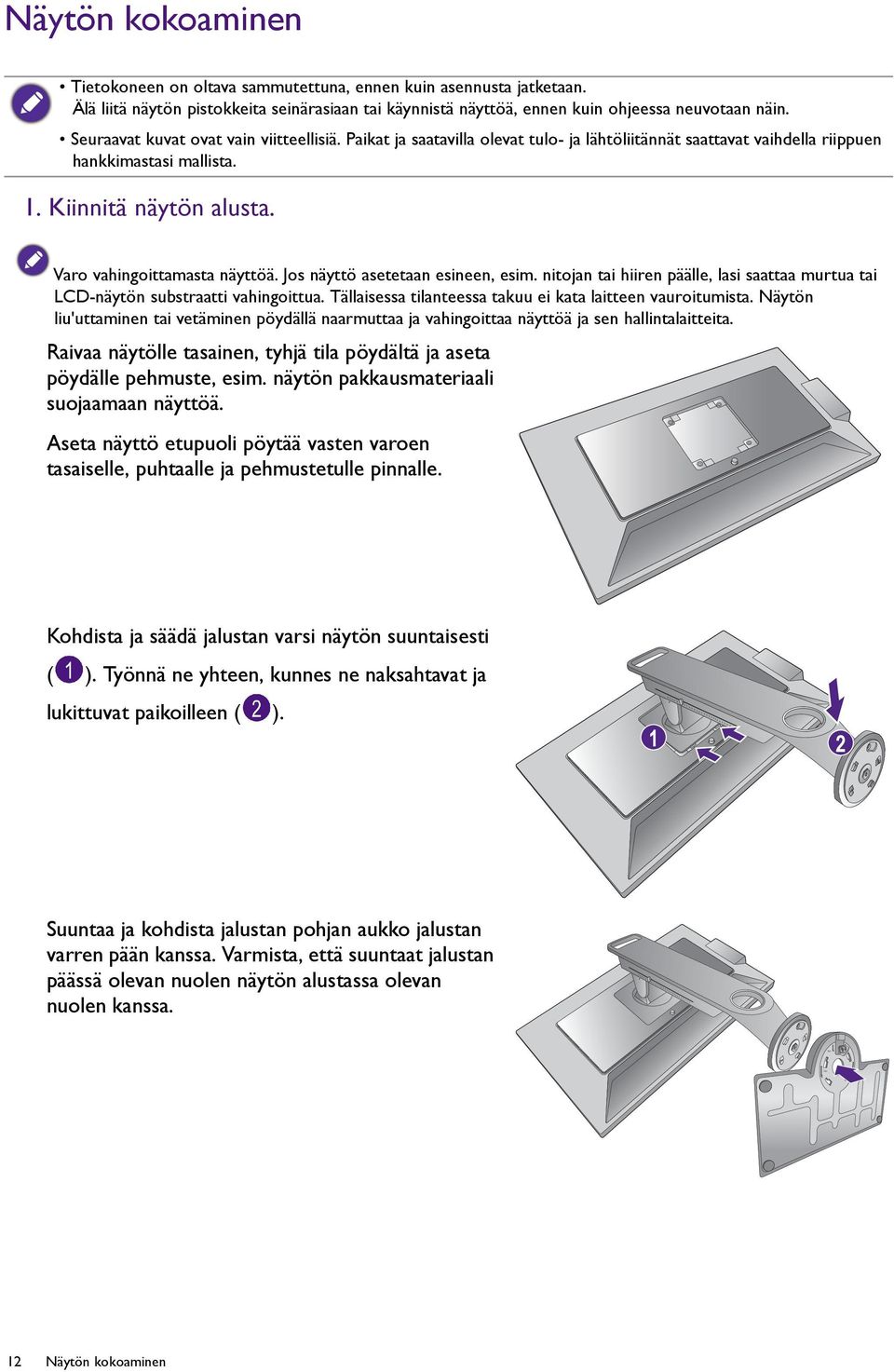

12 Open Open Lock Lock Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. Seuraavat kuvat ovat vain viitteellisiä. Paikat ja saatavilla olevat tulo- ja lähtöliitännät saattavat vaihdella riippuen hankkimastasi mallista. 1. Kiinnitä näytön alusta. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä. Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle. Kohdista ja säädä jalustan varsi näytön suuntaisesti ( ). Työnnä ne yhteen, kunnes ne naksahtavat ja lukittuvat paikoilleen ( ). 1 2 Suuntaa ja kohdista jalustan pohjan aukko jalustan varren pään kanssa. Varmista, että suuntaat jalustan päässä olevan nuolen näytön alustassa olevan nuolen kanssa. 12 Näytön kokoaminen

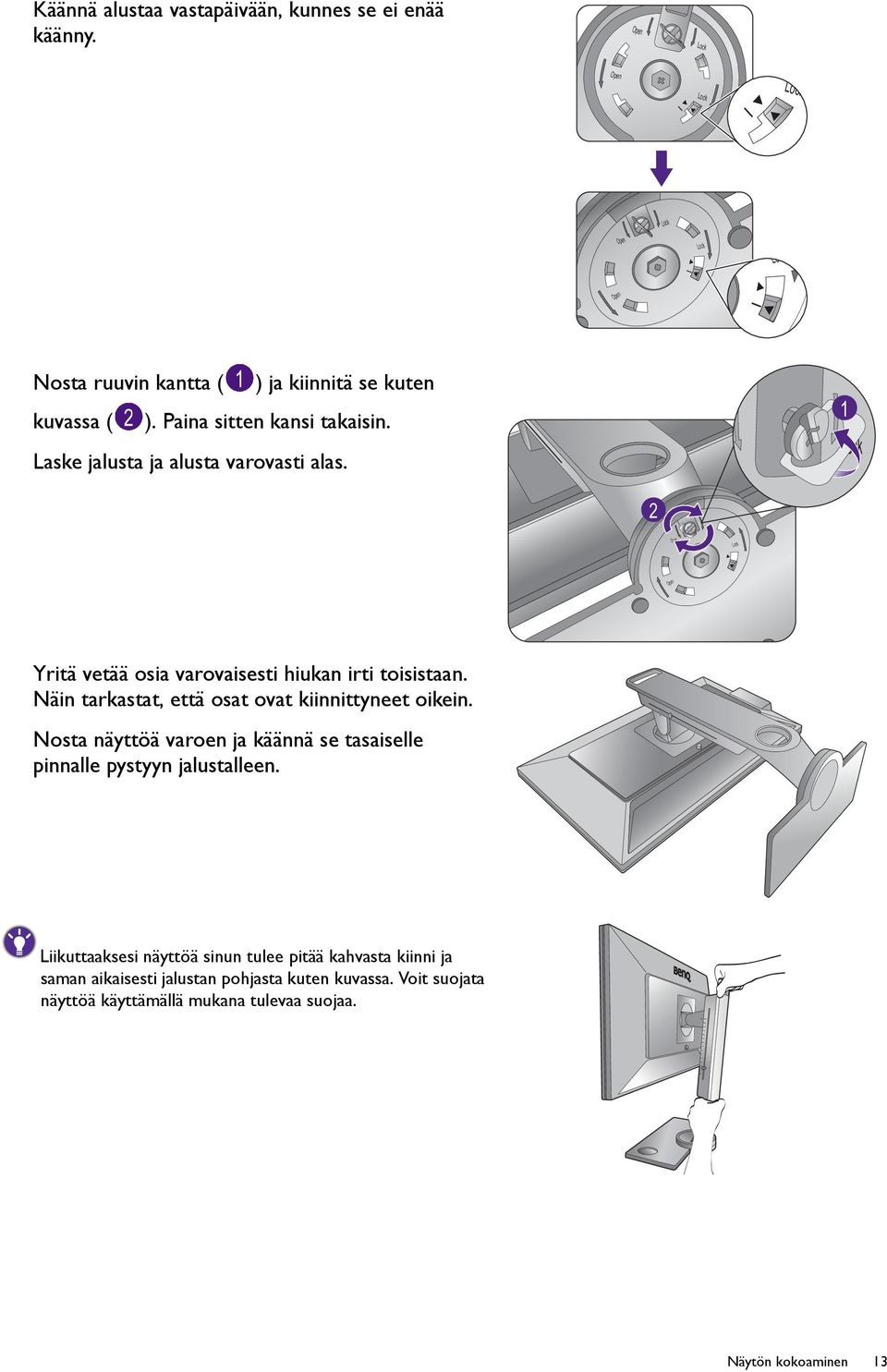

13 Käännä alustaa vastapäivään, kunnes se ei enää käänny. Open Lock Open Lock Lock Lock Open Lock Lock Open Nosta ruuvin kantta ( ) ja kiinnitä se kuten kuvassa ( ). Paina sitten kansi takaisin. Laske jalusta ja alusta varovasti alas. 1 Lock 2 Lock Open Lock Open Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein. Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen. Liikuttaaksesi näyttöä sinun tulee pitää kahvasta kiinni ja saman aikaisesti jalustan pohjasta kuten kuvassa. Voit suojata näyttöä käyttämällä mukana tulevaa suojaa. Näytön kokoaminen 13

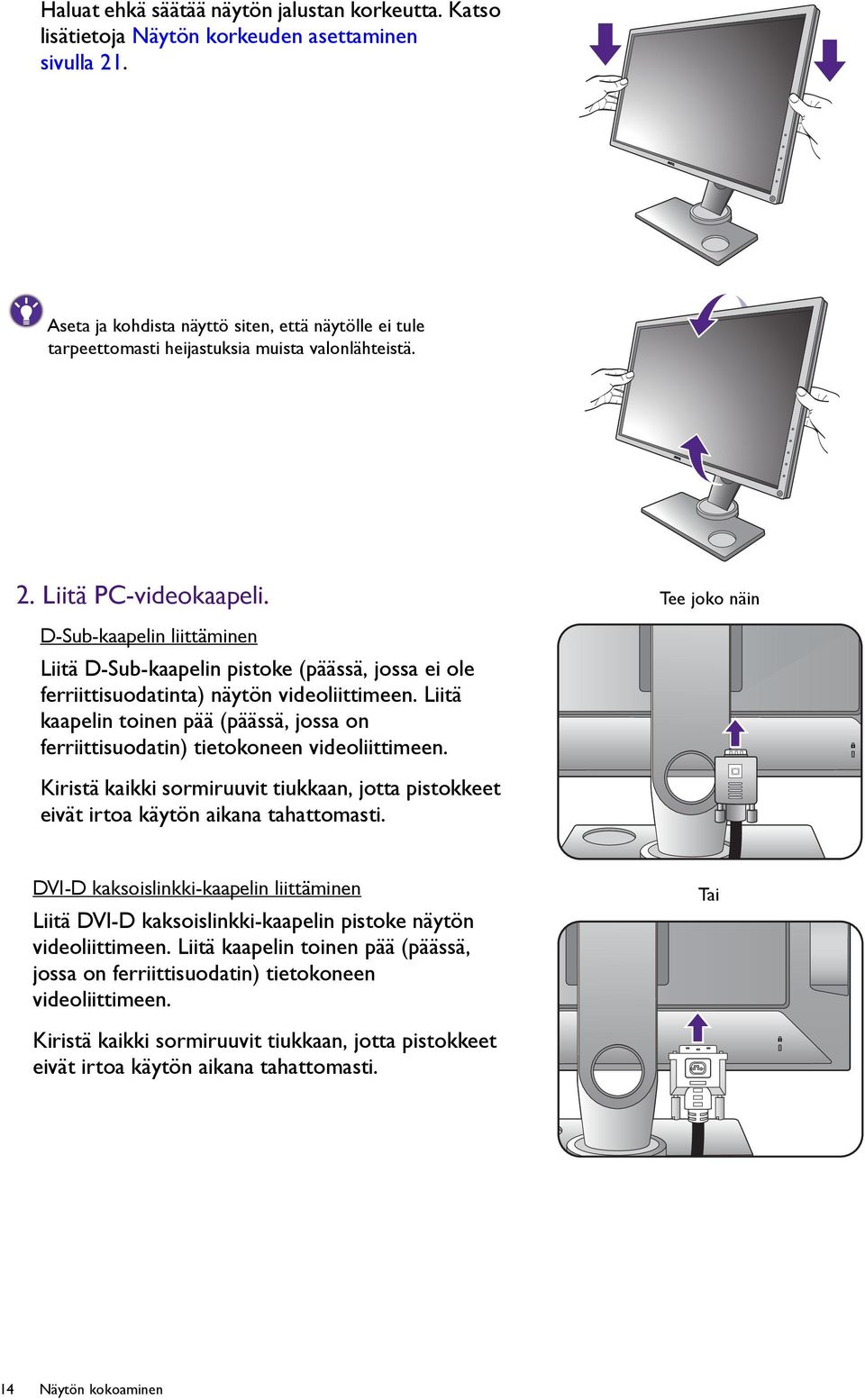

14 Haluat ehkä säätää näytön jalustan korkeutta. Katso lisätietoja Näytön korkeuden asettaminen sivulla 21. Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä. 2. Liitä PC-videokaapeli. Tee joko näin D-Sub-kaapelin liittäminen Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. DVI-D kaksoislinkki-kaapelin liittäminen Liitä DVI-D kaksoislinkki-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Tai Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. 14 Näytön kokoaminen

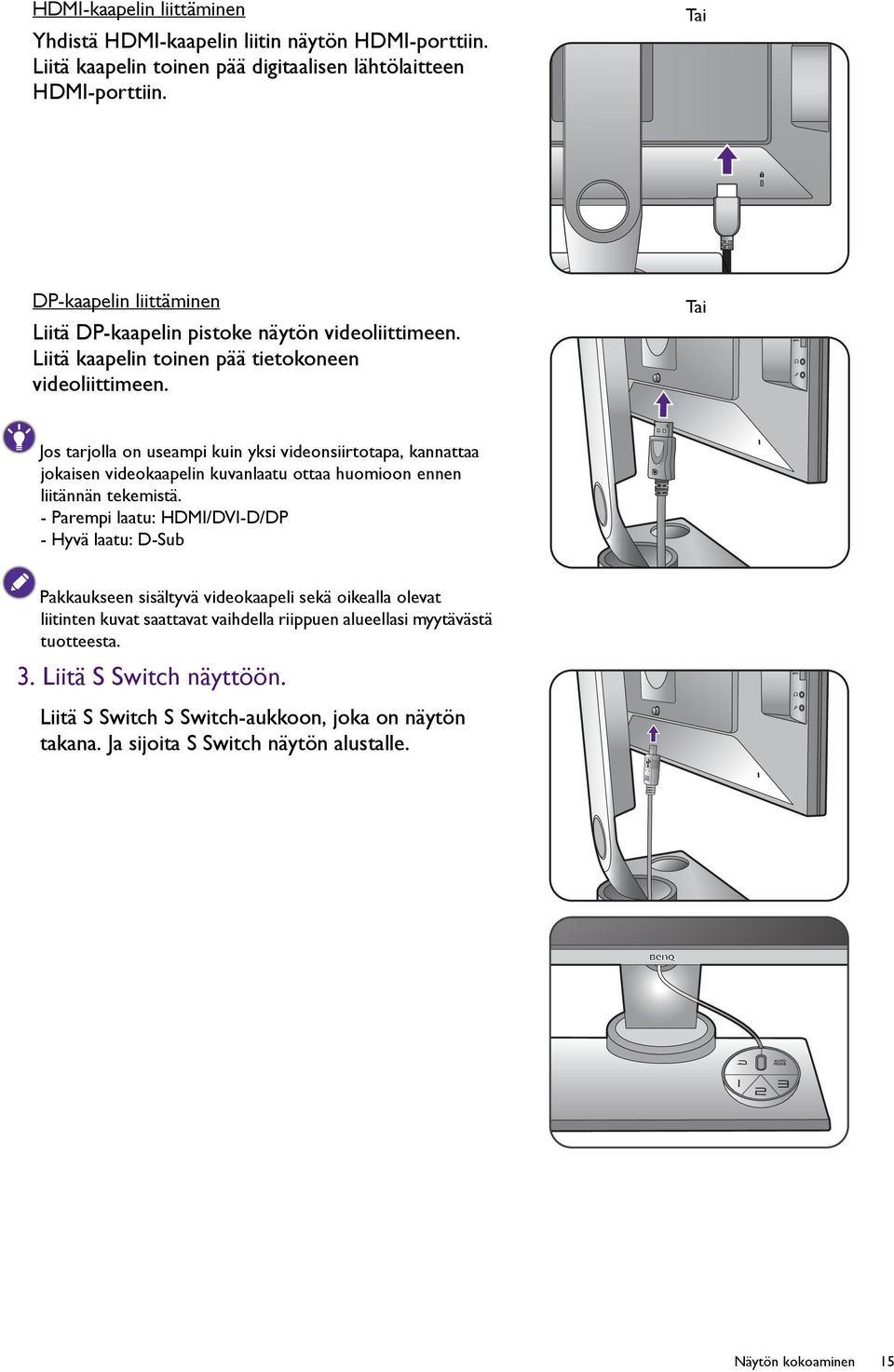

15 HDMI-kaapelin liittäminen Yhdistä HDMI-kaapelin liitin näytön HDMI-porttiin. Liitä kaapelin toinen pää digitaalisen lähtölaitteen HDMI-porttiin. Tai DP-kaapelin liittäminen Liitä DP-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen. Tai Jos tarjolla on useampi kuin yksi videonsiirtotapa, kannattaa jokaisen videokaapelin kuvanlaatu ottaa huomioon ennen liitännän tekemistä. - Parempi laatu: HDMI/DVI-D/DP - Hyvä laatu: D-Sub Pakkaukseen sisältyvä videokaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella riippuen alueellasi myytävästä tuotteesta. 3. Liitä S Switch näyttöön. Liitä S Switch S Switch-aukkoon, joka on näytön takana. Ja sijoita S Switch näytön alustalle. Näytön kokoaminen 15

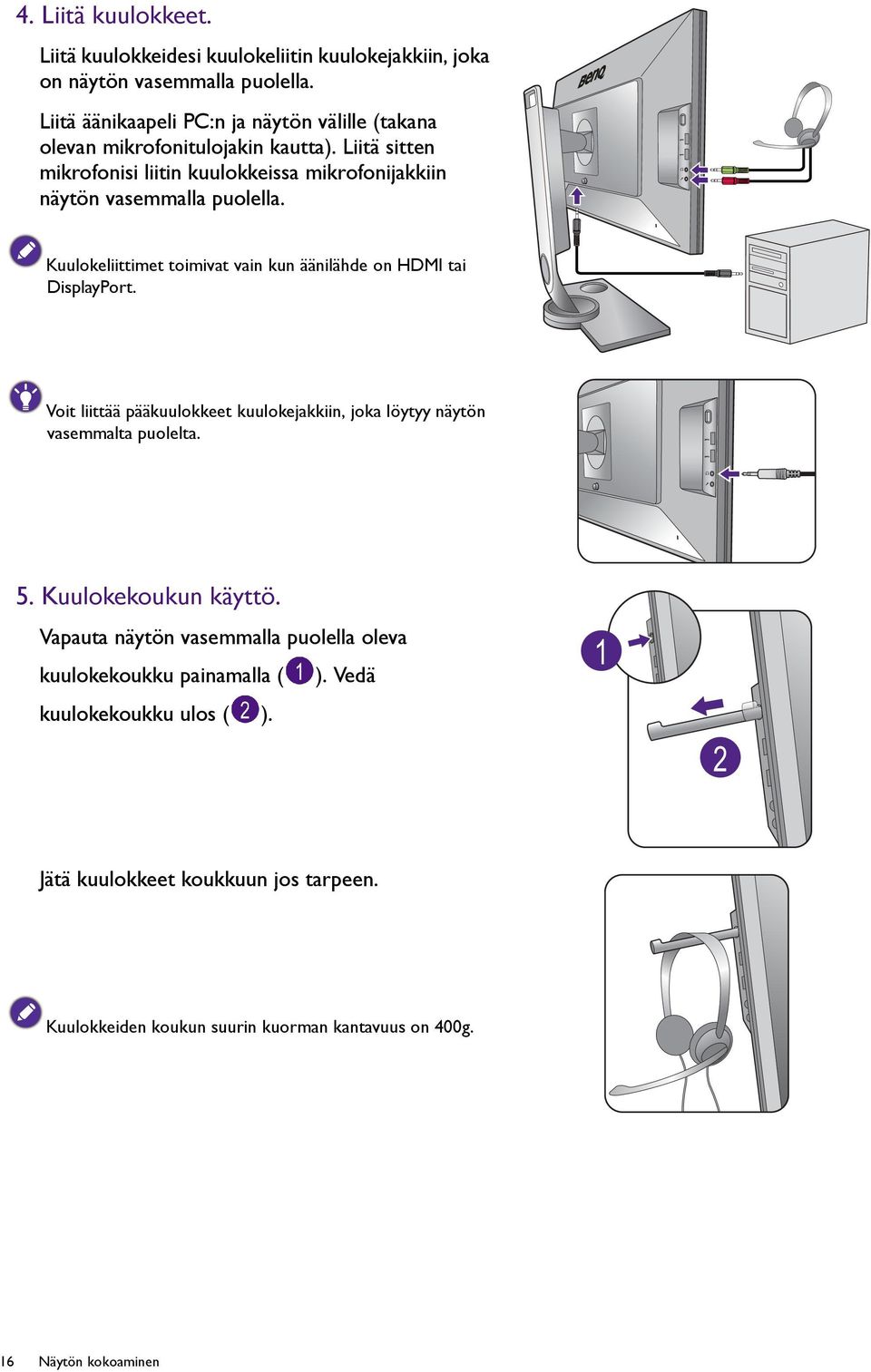

16 4. Liitä kuulokkeet. Liitä kuulokkeidesi kuulokeliitin kuulokejakkiin, joka on näytön vasemmalla puolella. Liitä äänikaapeli PC:n ja näytön välille (takana olevan mikrofonitulojakin kautta). Liitä sitten mikrofonisi liitin kuulokkeissa mikrofonijakkiin näytön vasemmalla puolella. Kuulokeliittimet toimivat vain kun äänilähde on HDMI tai DisplayPort. Voit liittää pääkuulokkeet kuulokejakkiin, joka löytyy näytön vasemmalta puolelta. 5. Kuulokekoukun käyttö. Vapauta näytön vasemmalla puolella oleva kuulokekoukku painamalla ( ). Vedä kuulokekoukku ulos ( ). 1 2 Jätä kuulokkeet koukkuun jos tarpeen. Kuulokkeiden koukun suurin kuorman kantavuus on 400g. 16 Näytön kokoaminen

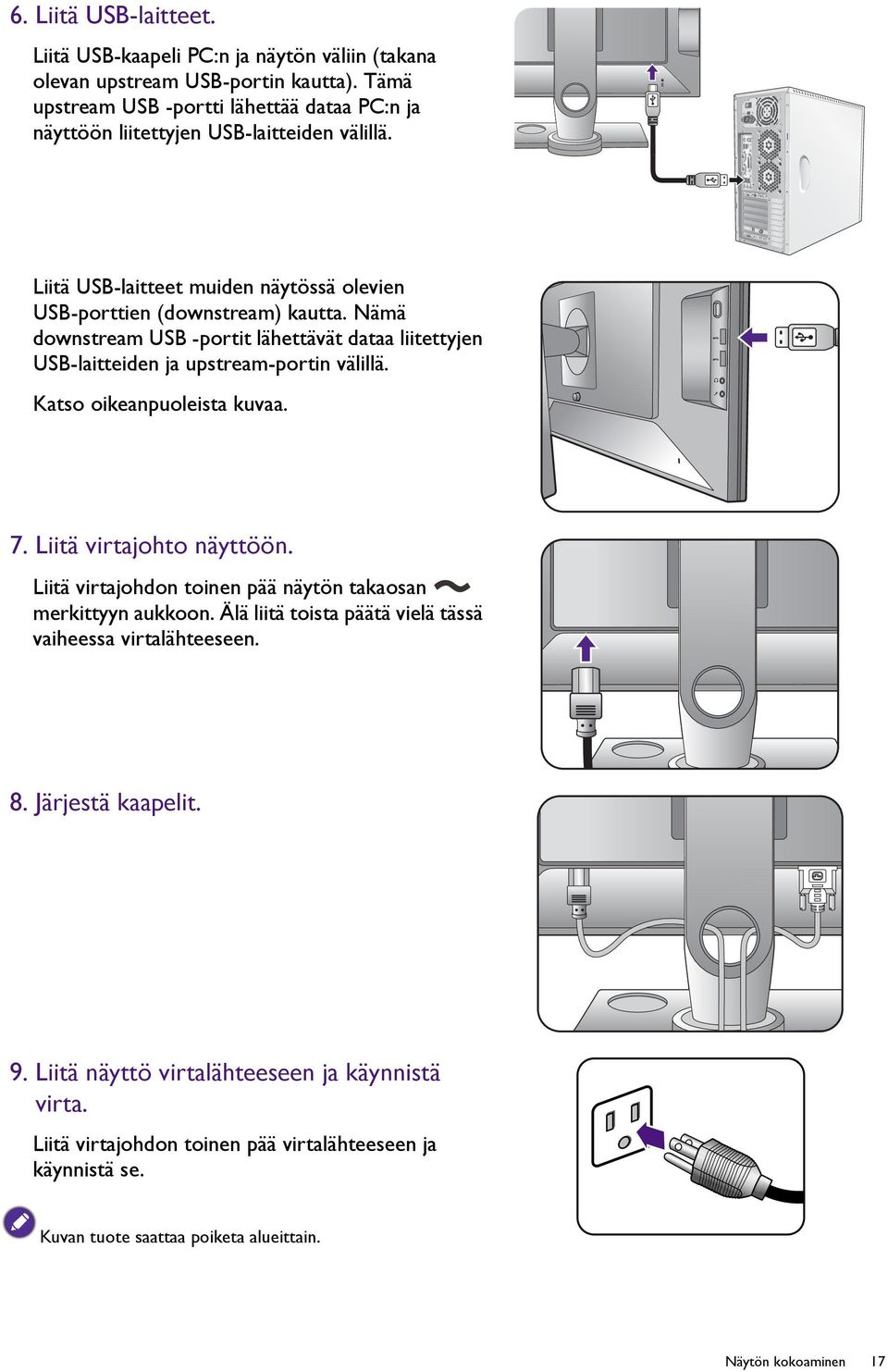

17 TV OUT 6. Liitä USB-laitteet. Liitä USB-kaapeli PC:n ja näytön väliin (takana olevan upstream USB-portin kautta). Tämä upstream USB -portti lähettää dataa PC:n ja näyttöön liitettyjen USB-laitteiden välillä. PDIF-OUT SDIF-OUT Liitä USB-laitteet muiden näytössä olevien USB-porttien (downstream) kautta. Nämä downstream USB -portit lähettävät dataa liitettyjen USB-laitteiden ja upstream-portin välillä. Katso oikeanpuoleista kuvaa. 7. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. 8. Järjestä kaapelit. 9. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdon toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Näytön kokoaminen 17

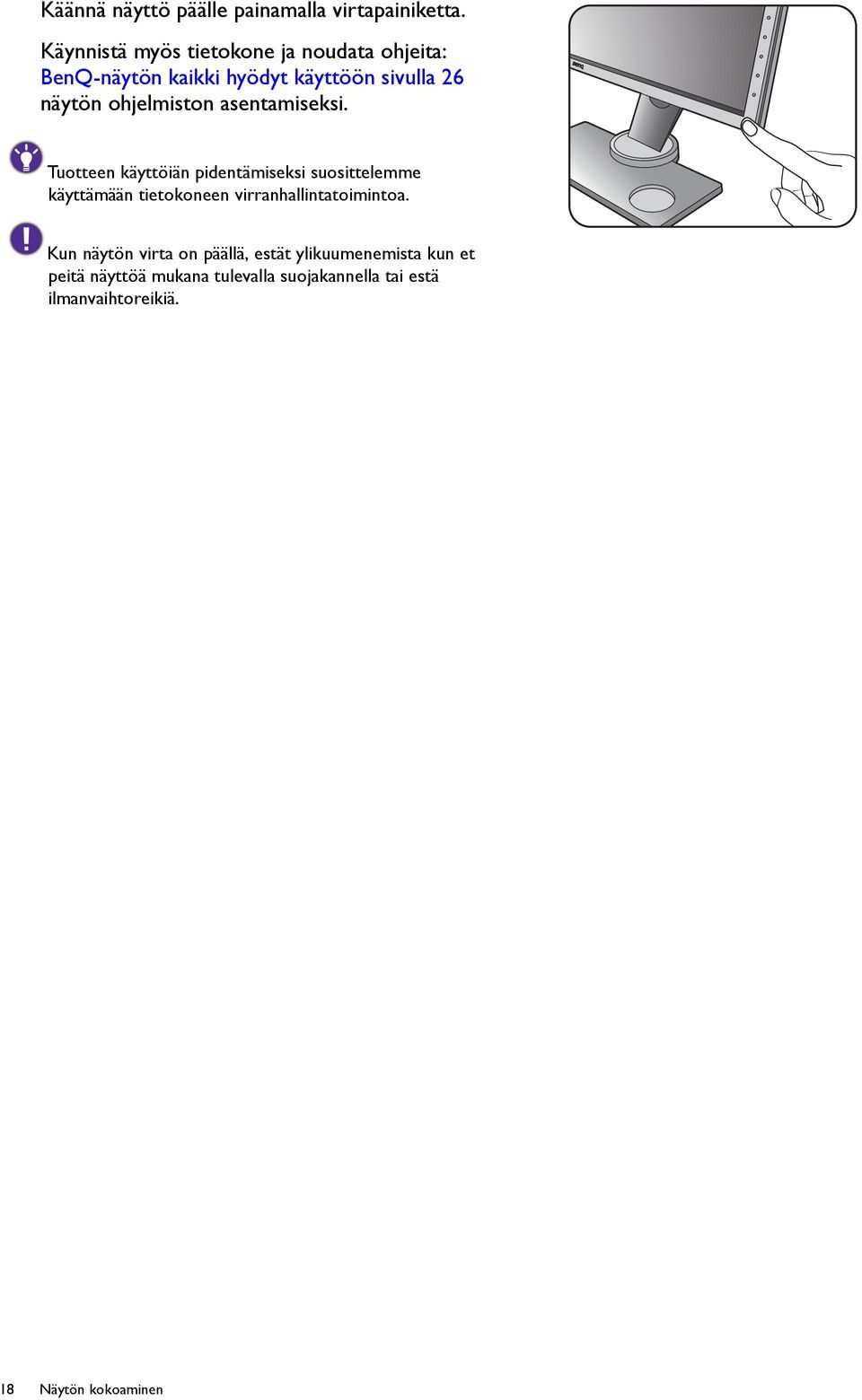

18 Käännä näyttö päälle painamalla virtapainiketta. Käynnistä myös tietokone ja noudata ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 26 näytön ohjelmiston asentamiseksi. Tuotteen käyttöiän pidentämiseksi suosittelemme käyttämään tietokoneen virranhallintatoimintoa. Kun näytön virta on päällä, estät ylikuumenemista kun et peitä näyttöä mukana tulevalla suojakannella tai estä ilmanvaihtoreikiä. 18 Näytön kokoaminen

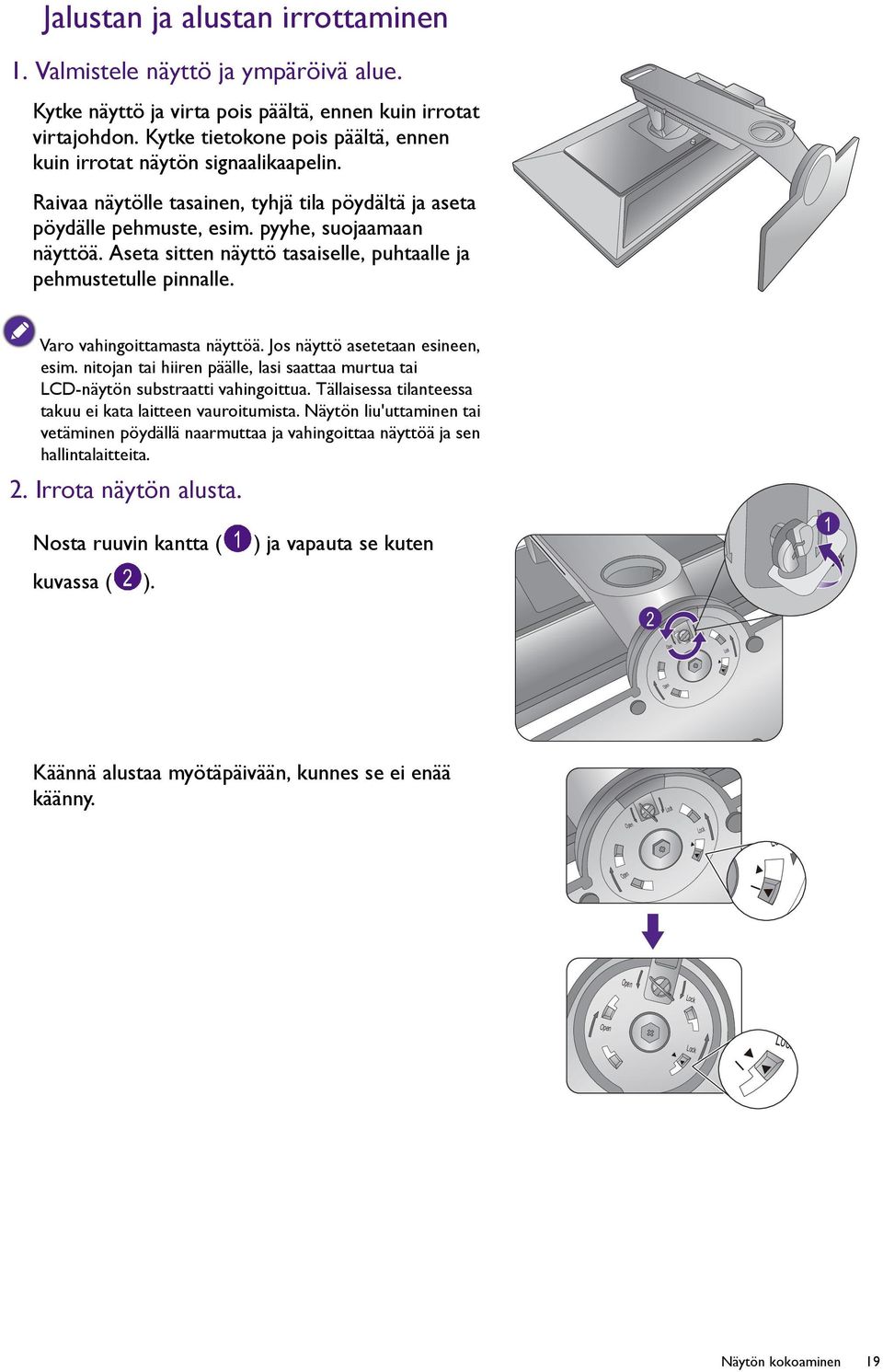

19 Jalustan ja alustan irrottaminen 1. Valmistele näyttö ja ympäröivä alue. Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. 2. Irrota näytön alusta. Nosta ruuvin kantta ( kuvassa ( ). ) ja vapauta se kuten 2 Lock 1 Lock Open Lock Open Käännä alustaa myötäpäivään, kunnes se ei enää käänny. Lock Open Lock Lock Open Open Lock Open Lock Lock Näytön kokoaminen 19

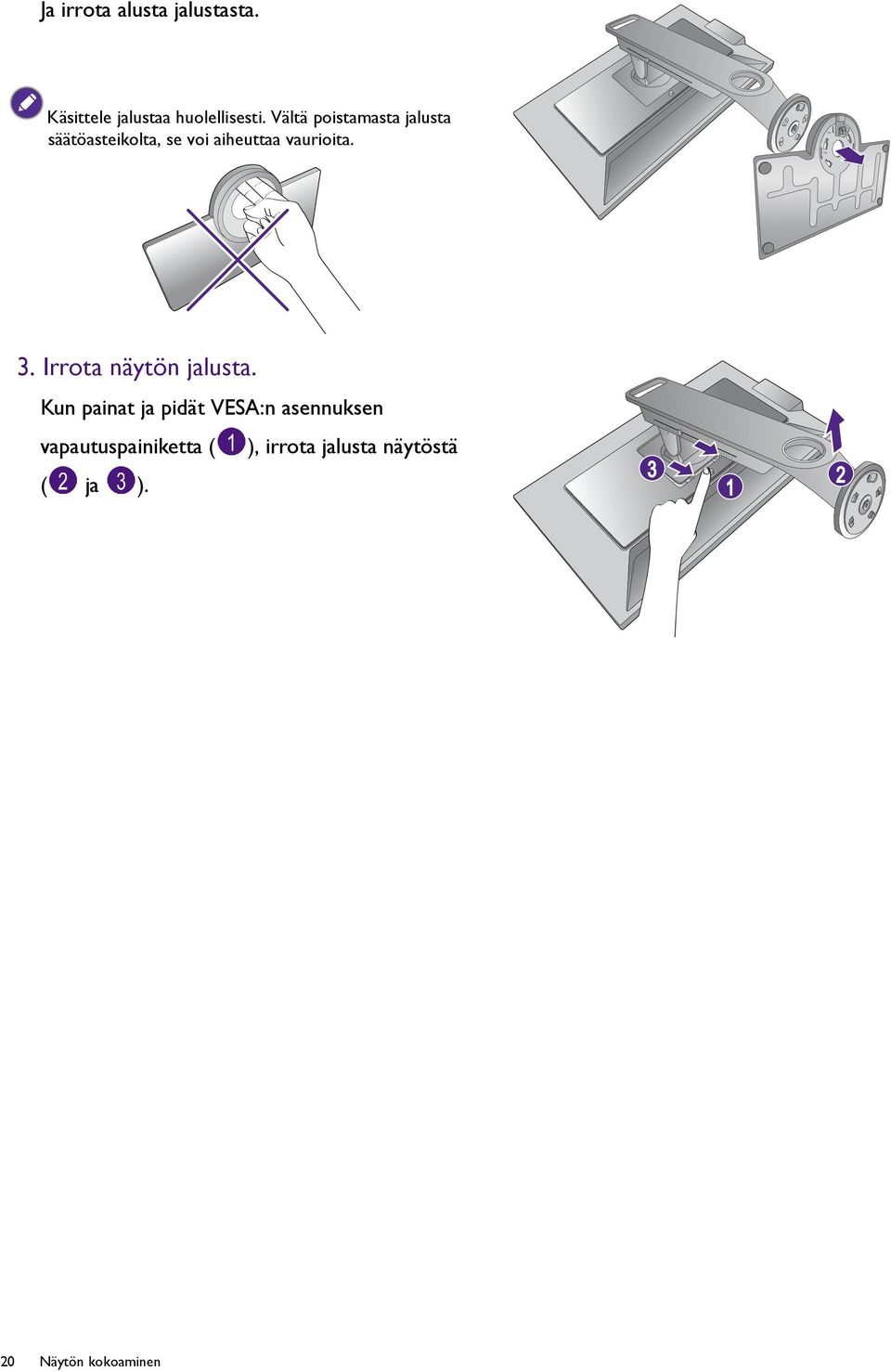

20 Open Open Lock Lock Ja irrota alusta jalustasta. Käsittele jalustaa huolellisesti. Vältä poistamasta jalusta säätöasteikolta, se voi aiheuttaa vaurioita. 3. Irrota näytön jalusta. Kun painat ja pidät VESA:n asennuksen vapautuspainiketta ( ( ja ). ), irrota jalusta näytöstä Näytön kokoaminen

21 Näytön korkeuden asettaminen 1. Säätääksesi näytön korkeutta, pidä näytön vasemmalta ja oikealta puolelta laskeaksesi tai nostaaksesi näyttöä halutulle korkeudelle. 2. Näytön jalustassa on säätöasteikko, joka auttaa halutun näytön korkeuden huomionnissa. Siirrä asteikon merkkiä näytön jalustan asetetulle korkeudelle. Vältä laittamasta käsiäsi korkeussäädettävän jalustan ylä-tai alapuolelle tai näytön alapuolelle, sillä laskeutuvat näyttö voi aiheuttaa vahinkoja. Pidä lapset poissa näytön ulottuvilta kun teet näitä toimintoja. Jos näyttö on kieritetty pystyasentoon ja korkeutta halutaan säätää, huomaa, että laajakuva estää näytön laskemisen sen minimikorkeuteen. Näytön kokoaminen 21

22 Kulman asetuksen näyttäminen Voit asettaa näytön haluttuun kulmaan taittamalla, kääntämällä tai säätämällä korkeutta. Katso lisätietoja tuotteen kuvauksesta. Näytön kallistus Kallista näyttö varoen. Palkin yläosan asteikko auttaa havaitsemaan halutun kallistuskulman. Näytön kääntäminen 1. Käännä näyttöä vasemmalle tai oikealle haluttuun kohtaan. 2. Käännä näytön alustan säätöasteikkoa. Mittauksen väli on 10 astetta, ja voit tehdä säädön mahdollisen kääntökulman sisällä. Varmista, että suuntaat jalustan pohjassa olevan nuolen asteikossa olevan nuolen kanssa. Tämä auttaa havaitsemaan halutun kääntökulman Näytön kokoaminen

23 Näytön pyörittäminen 1. Käännä näyttöä. Ennen näytön kääntämistä pystysuoran näkymän suuntauksella näyttöä on käännettävä 90 astetta. Saadaksesi Auto Pivot (Automaattinen kääntö) toiminnon, joka asettaa näytön kääntymään monitorin kanssa automaattisesti, asenna Display Pilot ohjelmisto osoitteesta gaming.benq.com tai CD:ltä. Ottaaksesi toiminnon käyttöön, mene kohtaan System (Järjestelmä) > Other Setting (Muu asetus) > Auto Pivot Sensor (Automaattinen nivelanturi) ja valitse ON (PÄÄLLÄ). Vaihtoehtoisesti napsauta työpöytää hiiren oikealla näppäimellä ja valitse Screen resolution (Näytön tarkkuus) ponnahdusvalikosta. Valitse Portrait (Pysty) kohdassa Orientation (Suunta), ja ota asetus käyttöön. Riippuen tietokoneesi käyttöjärjestelmästä, voidaan noudattaa eri toimintapoja ruudun suunnan säätämiseksi. Katso käyttöjärjestelmäsi asiakirjoista lisätietoja. 2. Laajenna näyttö kokonaan ja kallista sitä. Nosta näyttö varovasti ylös ja laajenna se maksimaaliseen laajennettuun asemaan. Sen jälkeen kallista näyttö. Näytön tulee olla laajennettu pystysuorassa sallimaan näytön pyörittämisen vaakasuorasta pystysuoraan tilaan. 3. Pyöritä näyttöä 90 astetta myötäpäivään kuvauksen mukaisesti. 90 Välttääksesi LCD-näytön kulman iskemisen näytön alustaan sitä pyöritettäessä tee kallistus ja laajenna näyttö korkeimpaan asemaan ennen kuin käynnistät näytön pyörittämisen. Sinun tulee varmistaa, että näytön ympärillä ei ole esteitä ja että siinä on riittävästi tilaa kaapeleille. Näytön kokoaminen 23

24 4. Säädä näyttö haluttuun katselukulmaan. Katso lisätietoja Kulman asetuksen näyttäminen sivulla Näytön kokoaminen

25 Näytön seinäasennussarjan käyttäminen LCD-näyttösi takana on VESA-standardihela 100 mm kuvion kanssa mahdollistaen seinäasennuskiinnittimen asennuksen. Ennen näytön seinäasennussarjan asentamisen aloittamista lue turvatoimet huolellisesti. VESA asennuskiinnikkeiden maksimitat, jotka sopivat näyttöösi, ovat 125 mm x 125 mm. Turvatoimet: Asenna näyttösi ja näytön asennussarja seinälle, jossa on tasainen pinta. Varmista, että seinämateriaali on vakaa tukemaan näytön painon. Sammuta näyttö ja virta ennen kaapeleiden irrottamista LCD-näytöstä. 1. Irrota näytön alusta. Irrota näytön jalusta kuten seuraavissa ohjeissa esitetään Jalustan ja alustan irrottaminen sivulla Poista takakannen ruuvit. Käytä ristipäistä ruuvimeisseliä irrottaaksesi takakannen ruuvit. Magneettpäisen ruuvimeisselin käyttö on suositeltavaa ruuvien häviämisen välttämiseksi. Siinä tapauksessa, että pyrit käyttämään näyttöäsi jalustalla tulevaisuudessa, säilytä näytön alusta, näytön jalusta, ja ruuvit jossakin turvallisesti tulevaa käyttöä varten. 3. Noudata ostamasi seinäasennuskiinnittimen ohjekirjoja asennuksen suorittamiseksi loppuun saakka. Näytön kokoaminen 25

26 BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD-näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa. BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta Valitse levy-painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse sitten näytön oikea malli. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla: Näytön asentaminen uuteen tietokoneeseen sivulla 27. Näytön asentaminen vanhaan tietokoneeseen sivulla 28. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. Ostetun mallin tarkastamiseksi katso spesifikaatiotarraa näytön takana. 26 BenQ-näytön kaikki hyödyt käyttöön

27 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD-näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD-näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD-näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita Näytön asentaminen vanhaan tietokoneeseen. 1. Noudata seuraavia ohjeita Näytön kokoaminen sivulla 12. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on Asenna laitteiston laiteohjaimet. 2. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 3. Valitse Hae sopiva ohjainlaite laitteelle -valinta ja Seuraava. 4. Valitse CD-ROM-asemat -valinta (poista valinnat kaikista muista) ja napsauta Seuraava. 5. Varmista, että ohjattu toiminto on valinnut oikean näytön nimen ja napsauta Seuraava. 6. Napsauta Valmis. 7. Uudelleenkäynnistä tietokone. Hakeaksesi sopivat laiteohjaintiedostot ostetulle mallille katso seuraavaa taulukkoa. Laiteohjaintiedostot XL2430T XL2730 XL2430T / XL2430TE XL2730Z / XL2730ZE Sopivat mallit BenQ-näytön kaikki hyödyt käyttöön 27

28 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Se on todettu testeissä yhteensopivaksi nykyisellään Windows 8.1-, Windows 8- ja Windows 7 -käyttöjärjestelmiin. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva informaatiotiedosto (.inf) BenQ LCD Monitor CD-ROM:ilta liittämällesi näytön mallille. Windows asentaa vastaavat laiteohjain-tiedostot CD:ltä. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows 8 (8.1) -järjestelmään sivulla 29. Asennus Windows 7 -järjestelmiin sivulla BenQ-näytön kaikki hyödyt käyttöön

29 Asennus Windows 8 (8.1) -järjestelmään 1. Avaa Näytä ominaisuudet. Liikuta kursoria näytön alaoikeaan reunaan tai paina näppäimistön Windows + C painikkeita saadaksesi näkyviin Charm (Somiste)-palkin. Mene paikkaan Asetukset, Ohjauspaneeli, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Valitse Ominaisuudet valikosta. 3. Napsauta Laitteisto-välilehteä. 4. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 29

30 Asennus Windows 7 -järjestelmiin 1. Avaa Näytä ominaisuudet. Mene paikkaan Käynnistä, Ohjauspaneeli, Laitteisto ja äänet, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Valitse Ominaisuudet valikosta. 3. Napsauta Laitteisto-välilehteä. 4. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 30 BenQ-näytön kaikki hyödyt käyttöön

31 Näytön säätäminen Ohjauspaneeli Kaikki OSD (On Screen Display) -valikkoihin voidaan siirtyä ohjainpainikkeilla. 1 2 Nro. Nimi Kuvaus 1. Ohjainnäppäimet Pääsee näyttöruudulla näytettyihin toimintoihin tai valikkokohtiin kunkin näppäimen vierellä. 2. Virtanäppäin Virran kytkeminen päälle ja pois. Näytön säätäminen 31

32 S Switch Ohjainnäppäimiä lukuunottamatta S Switch tarjoaa myös nopean tavan hallita ja pasta OSD-valikoihin. Liitä S Switch näyttöön ennen käyttöä.follow the instructions in Noudata seuraavia ohjeita Liitä S Switch näyttöön. sivulla Nro. Nimi Toiminto 1. Paluu-painike Palaa edelliseen valikkoon. OSD-näytöltä poistuminen. Paina ja pidä pohjassa 5 sekuntia vaihtaaksesi Standard (Standardi) (Picture Mode (Kuvatila)). 2. Pyörä Säädön lisäys/vähennys. Vieritä valikkoa ylös/alas. Valitsee valikon kohteen painamalla kerran. 3. Gamer 1 -painike Paina vaihtaaksesi Gamer 1 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 1:lle. 4. Gamer 2 -painike Paina vaihtaaksesi Gamer 2 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 2:lle. 5. Gamer 3 -painike Paina vaihtaaksesi Gamer 3 (Picture Mode (Kuvatila)). Paina ja pidä pohjassa 5 sekuntia tallentaaksesi muokatut näytön asetukset Gamer 3:lle. 6. Auto Mode (Automaattinen tila) -painike Paina kytkeäksesi Auto Game Mode (Automaattinen pelitila) päälle tai pois. Ota käyttöön Auto Game Mode (Automaattinen pelitila), ks. Sopivan pelitilan käyttöönotto automaattisesti sivulla 38. S Switch on suunniteltu BenQ LCD näytölle erityisesti XL30-sarjalle. Älä liitä sitä muihin laitteisiin joissa on USB-portit. 32 Näytön säätäminen

33 Valikon perustoiminnot OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. 1 2 Black equalizer Blur Reduction Picture Mode Menu Exit 4 3 Black equalizer Blur Reduction Picture Mode Menu Exit 1. Paina mitä tahansa ohjainpainikkeista. Voit myös painaa pyörää tai paluupainiketta S Switchissä. 2. Pikanäppäinvalikko näytetään. Kolme ylintä ohjainta ovat muokattavia näppäimiä ja ne on suunniteltu erityisille toiminnoille. 3. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 4. Päävalikossa noudata ohjainpainikkeiden viereisiä kuvakkeita tehdäksesi säätöjä tai valintoja. Katso Päävalikossa navigointi sivulla 42 lisätietoja valikkovalinnoista. Näytön säätäminen 33

34 Nro. OSD pikanäppäinvalikossa OSD-kuvake päävalikossa Toiminto Custom Key 1 (Custom-näppäin 1) Oletuksena näppäin on Black equalizer pikanäppäin. Katso Pikanäppäimien muokkaus sivulla 37 vaihtaaksesi oletusasetuksia. Ylös/Lisää -säätö. Custom Key 2 (Custom-näppäin 2) Oletuksena näppäin on Blur Reduction (Liikkeen epäterävyyden vähennys). Katso Pikanäppäimien muokkaus sivulla 37 vaihtaaksesi oletusasetuksia. Alas/Vähennä -säätö. Custom Key 3 (Custom-näppäin 3) / Menu (Valikko) Exit (Poistu) Oletuksena näppäin on Picture Mode (Kuvatila) pikanäppäin. Katso Pikanäppäimien muokkaus sivulla 37 vaihtaaksesi oletusasetuksia. Siirtyy alavalikkoihin. Valitsee valikkokohtia. Aktivoi päävalikon. Palaa edelliseen valikkoon. OSD-näytöltä poistuminen. OSD = On Screen Display (ruutunäyttö). Pikanäppäimet toimivat vain kun päävalikko ei ole sillä hetkellä näkyvissä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Poistaaksesi OSD-ohjainten lukituksen, paina ja pidä pohjassa mitä tahansa näppäintä 10 sekunnin ajan. 34 Näytön säätäminen

35 Alkuasetukset pelien pelaamiseen 144 Hz:lla Voit optimoida näytön parantaaksesi pelielämystäsi. Voit haluta aloittaa seuraavilla asetuksilla. 1. Aseta näyttö virkistystaajuudelle 144 hertsiä (144 Hz). a. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Näytön tarkkuus ponnahdusvalikosta. Napauta Lisäasetukset. Monitori-välilehdelle vaihdetaan virkistystaajuus 144 hertsiä. Napauta sitten Käytä ja Kyllä vahvistaaksesi muutokset. Riippuen tietokoneesi käyttöjärjestelmästä, ruudun virkistystaajuuden säätämiseksi tulee tehdä erilaisia toimintoja. Katso käyttöjärjestelmäsi asiakirjoista lisätietoja. Näytön säätäminen 35

36 b. Mene pelisi asetusvalikkoon, ja muuta kuvan nopeeutta tai ruudun virkistystaajuutta 144 hertsiin. Katso pelisi asiakirjoista lisätietoja. Tarkastaaksesi, onko ruudun virkistystaajuus muutettu, valitse Menu (Valikko) näyttösi pikanäppäimistä ja mene kohtaan System (Järjestelmä) ja Information (Tiedot). Virkistystaajuus kohdassa Current Resolution (Nykyinen resoluutio) tulisi olla 144 Hz. Jos 144 Hz ei ole käytettävissä valikoissasi, tarkasta seuraavat: varmista, että HDMI 2.0 tai DisplayPort-kaapeli on oikein kiinnitetty tietokoneeseesi ja näyttöön. varmista, että grafiikkaprosessorisi tukee 144 hertsiä. varmista, että peliprosessorisi tukee 144 hertsiä. 2. Valitse oikea tila pelillesi. FPS on FPS-peleille, kun taas RTS on RTS-peleille. Lisää pelitiloja saat lataamalla Game Mode Loader. Katso Sopivan pelitilan käyttöönotto automaattisesti sivulla Muokkaa näyttöruudun kirkkautta. Katso Brightness (Kirkkaus) sivulla Säädä mustien varjojen kirkkautta kohdasta Black equalizer. Katso Black equalizer sivulla Näytön korkeuden säätäminen. Katso Näytön korkeuden asettaminen sivulla Näytön säätäminen

37 Kuvan optimointi Oletuskuvatila on FPS1, joka on suunniteltu FPS-peleille. Jos haluat muita kuvatiloja, mene kohtaan Picture (Kuva) ja vaihda asetusta kohdassa Picture Mode (Kuvatila). Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää Auto Adjustment (Automaattisäätö)-näppäintoimintoa. Mene kohtaan Display (Näyttö), Geometry (Geometria), ja Auto Adjustment (Automaattisäätö) optimoidaksesi tällä hetkellä näytetyn kuvan ruudulle. Kun liität digitaalisen videoulostulon digitaalisella (DVI, HDMI tai DP) kaapelilla näyttöön Auto Adjustment (Automaattisäätö) -toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään Auto Adjustment (Automaattisäätö)-toimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. 1. Aja testiohjelma auto.exe CD-ROM:ilta. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S Switchissä saadaksesi pikanäppäimet näkyviin. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 3. Mene kohtaan Display (Näyttö), Geometry (Geometria), ja Auto Adjustment (Automaattisäätö). 4. Jos huomaat pystysuuntaista kohinaa (kuten pystysuuntaisten viivojen verhoefekti-välkehdintä), valitse Pixel Clock (Pikselikello) ja säädä näyttöä kunnes kohina katoaa. 5. Jos huomaat poikittaissuuntaista kohinaa, valitse Phase (Jakso) ja säädä näyttöä, kunnes kohina katoaa. Pikanäppäimien muokkaus Kolme ylintä hallintapainiketta (kutsutaan myös muokkauspainikkeiksi) toimivat pikanäppäiminä, joilla pääsee suoraan etukäteen määriteltyihin toimintoihin. Voit vaihtaa oletusasetusta ja ohjata erilaisia toimintoja näille näppäimille. 1. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S Switchissä saadaksesi pikanäppäimet näkyviin. 2. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. 3. Mene kohtaan System (Järjestelmä) ja Custom Key (Custom-näppäin). 4. Valitse muokattava painike, jota haluat vaihtaa. 5. Alavalikossa valitse toiminto, johon tällä painikkeella pääsee. Ponnahdusviesti tulee näkyviin, näyttäen että asetus on valmis. Näytön säätäminen 37

38 Oman pelitilasi asetukset Näytölläsi on monia etukäteen asetettu kuvatiloja, jotka sopivat pelien pelaamiseen. Sopiakseen paremmin tarpeisiisi, voit vaihtaa ja tallentaa näyttöasetukset, ja vaihtaa omaa pelitilaasi helposti. 1. Säädä tarvittavia saatavilla olevia asetuksia eri OSD-valikoissa. 2. Kaikkien asetusten jälkeen, mene kohtaan Game Settings (Peliasetukset) ja Save Settings (Tallenna asetukset) ja tallenna yhdelle pelitiloista. Voit myös painaa ja pitää pohjassa pelitilan painikkeita (merkitty 1~3) S Switchissä tallentaaksesi yhtenä pelitilana. 3. Jos haluat vaihtaa pelitilaasi, voit milloin tahansa mennä kohtaan Picture (Kuva) ja Picture Mode (Kuvatila), ja valita pelitilan, jonka tallensit kohdassa 2. Haluamasi näyttöasetukset otetaan heti käyttöön. Voit myös painaa yhtä pelitilan painiketta (riippuen asetuksista vaiheessa 2) S Switchissä vaihtaaksesi haluttuun pelitilaan nopeasti. BenQ tarjoaa optimoidumpia pelitiloja verkkosivulla. Jos haluat käyttää näitä asetuksia, katso Sopivan pelitilan käyttöönotto automaattisesti sivulla 38. Sopivan pelitilan käyttöönotto automaattisesti Kun pelitilat on asetettu, voit valita manuaalisesti halutun tilan, tai käyttää Auto Game Mode (Automaattinen pelitila) -toimintoa ja odottaa, kun sopiva tila otetaan käyttöön automaattisesti. Automaattisen pelitoiminnon aktivointi 1. Käynnistä Display Pilot -ohjelmisto (asennettu osoitteesta gaming.benq.com tai ladattavissa cd:ltä, jos ohjelmisto on mukana). 2. Mene kohtaan Game (Peli) > Auto Game Mode (Automaattinen pelitila) ja valitse aktivoidaksesi Auto Game Mode (Automaattinen pelitila). 3. Muodosta sopiva pelitila tietyille peleille. Kun peli on käynnistetty, sopiva pelitila otetaan käyttöön riippuen pelaamasi pelin tyypistä. Älä poista käytöstä Display Pilotia jos halutaan käyttää Auto Game Mode (Automaattinen pelitila) -toimintoa. Automaattisen pelitoiminnon ottaminen pois käytöstä Poista käytöstä Auto Game Mode (Automaattinen pelitila) -toiminto tekemällä yksi seuraavista: Paina Auto Mode (Automaattinen tila) -painiketta S Switchissä. Valitse näytöltäsi OFF (POIS) kohdassa Game Settings (Peliasetukset) > Auto Game Mode (Automaattinen pelitila). Poista valinta Activate (Aktivoi) kohdassa Game (Peli) > Auto Game Mode (Automaattinen pelitila) kohdassa Display Pilot. 38 Näytön säätäminen

39 Game Mode Loaderilla voit ladata lisää pelejä Sen sijaan että muokkaisit omia näyttöasetuksiasi, voit ladata pelitiloja Display Pilot-ohjelmiston ja ottaa asetukset käyttöön suoraan. 1. Käynnistä Display Pilot -ohjelmisto (asennettu osoitteesta gaming.benq.com tai ladattavissa cd:ltä, jos ohjelmisto on mukana). 2. Valitse Game (Peli) > Game Mode Loader. 3. Napauta Check Now (Tarkista nyt) tarkistaaksesi uudet pelitilat. 4. Ottaaksesi käyttöön ladatat pelitilat, valitse jokun pudotusvalukosta ja napauta Apply (Ota käyttöön). Tähän tarvitaan Internet-yhteys. Näyttötilan säätö Näyttääksesi kuvia, joiden kuvasuhde on eri kuin näytön, ja koko on eri kuin näyttösi koko, voit säätää näytön näyttötilaa. Saadaksesi selville näyttösi kuvasuhteen ja näytön koon, katso tekniset tiedot CD:llä. 1. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S Switchissä saadaksesi pikanäppäimet näkyviin, ja paina Menu (Valikko) siirtyäksesi päävalikkoon. 2. Mene kohtaan Display (Näyttö) ja Display Mode (Näyttötila). 3. Valitse oikea näyttötila. Asetus otetaan välittömästi käyttöön. Vaihda haluttu näyttötila ensin, ja noudata ohjeita kohdassa Älykäs skaalaus sivulla 39 säätäksesi näytön kokoa tarpeisiisi. Älykäs skaalaus Voit muuttaa näytön kokoa kohdassa Smart Scaling (Älykäs skaalaus). 1. Mene kohtaan Display (Näyttö) ja Smart Scaling (Älykäs Skaalaus). 2. Säädä arvoa. Jos jokin custom-painikkeista on asetettu etukäteeän Smart Scaling (Älykäs skaaluas)-toiminnolle. voit painaa custom-painiketta säätääksesi arvoa suoraan. Näyttösi voi tulla tilapäisesti epävakaaksi, kun koon muutosta ollaan tekemässä. Tämä on normaali ilmiö, eikä sitä tule pitää valmistusvikana. Lisätietoja aiheesta Smart Scaling (Älykäs skaalaus) löytyy kohdasta Smart Scaling (Älykäs skaalaus) sivulla 50. Pika-tilan käyttö Pelejä pelatessa voit vähentää tulon viivettä aktivoimalla kohdan Instant Mode (Pika-tila). 1. Mene kohtaan Game Settings (Peliasetukset) ja Instant Mode (Pika-tila). 2. Valitse On (Päällä). Näytön säätäminen 39

40 VESA-standardi DisplayPort Adaptive-Sync aktivointi (vain valituissa malleissa) Monitori, jossa on VESA-standardi Adaptive-Sync eliminoi tahdistusongelmat ja tärinät pelaamisen aikana. 1. Käytä yhteensopiva grafiikkasuoritinta (GPU) tulevan ajurin kanssa. Tietoa tuetuista tekniikoista saat osoitteesta 2. Varmista yhteys DisplayPortiin. Katso lisätietoja DP-kaapelin liittäminen sivulla 15. Adaptive-Syncin suorituskykyyn liittyvissä kysymyksissä etsi tietoja osoitteesta 40 Näytön säätäminen

41 Näyttösi edistynyt hallinta Display Pilotista Näyttöäsi voidaan parantaa Display Pilotilla, ohjelmistolla, joka tarjoaa näytön perushallinnan sekä lisäasetuksia ja toimintoja pelaamista varten. Display Pilot -ohjelmisto on saatavilla osoitteessa gaming.benq.com tai ladattavissa cd:ltä. Lataa ja asenna ohjelmisto ja pääset nauttimaan Display Pilotin seuraavista päätoiminnoista. Lisätietoja ohjelmistosta Display Pilotin System (Järjestelmä) > Options (Valinnat) > User Manual (Käyttöohje) kohdassa Display Pilot. OSD-valikkojen hallinta. Auto Game Mode (Automaattinen pelitila) -asetukset. Ota käyttöön Auto Game Mode (Automaattinen pelitila), ks. Sopivan pelitilan käyttöönotto automaattisesti sivulla 38. Tuo/vie väri ja peliasetukset näytöltäsi toiselle yhteensopivalle pelinäytölle. Käyttö menemällä Game (Peli) > Game Mode To Go (Siirryttävä pelitila). Pääsy useampiin pelitiloihin Game Mode Loader -tilan kautta. Käyttö menemällä Game (Peli) > Game Mode Loader. Tuetut käyttöjärjestelmät: Windows 7, Windows 8 ja Windows 8.1. Näytön säätäminen 41

42 Päävalikossa navigointi OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Paina mitä tahansa ohjainnäppäitä tai pyörää, tai paluupaiiketta S Switchissä saadaksesi pikanäppäimet näkyviin. Valitse Menu (Valikko) siirtyäksesi päävalikkoon. Katso lisätietoja Valikon perustoiminnot sivulla 33. Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Malleilla, joilla ei ole tiettyjä toimintoja, asetukset ja niihin liittyvät valinnat eivät ole näkyvissä. OSD-valikon kielet voivat poiketa alueellasi saatavilla olevan tuotteen mukaan, katso lisätietoja Language (Kieli) sivulla 52 kohdassa Järjestelmä ja OSD -asetukset. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Game Settings (Peliasetukset) valikko sivulla 43 Picture (Kuva) valikko sivulla 45 Display (Näyttö) valikko sivulla 48 System (Järjestelmä) valikko sivulla Päävalikossa navigointi

43 Game Settings (Peliasetukset) valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Malleilla, joilla ei ole tiettyjä toimintoja, asetukset ja niihin liittyvät valinnat eivät ole näkyvissä. Mode: FPS1 Game Settings Picture Display System Blur Reduction Black equalizer Color Vibrance Low Blue Light Instanet Mode Auto Game Mode Save Settings Off On Intensity Area 1. Valitse Menu (Valikko) pikanäppäinvalikosta. 2. Käytä tai valitaksesi Game Settings (Peliasetukset). 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohta Toiminto Vaihteluväli Blur Reduction (Liikkeen epäterävyyden vähennys) Vähentää liikkeen epäterävyyttä peleissä tai videon toiston aikana. Huomaa Blur Reduction vaikutukset kun aktivoitu. - Kirkkautta vähennetään. - Välkkymätön on pois käytöstä. - Blur Reduction on pois käytöstä kun Adaptive-Sync'n vaihtuva virkistystaajuus on käytössä. OFF (POIS) Poistaa liikkeen epäterävyyden vähennyksen. ON (PÄÄLLÄ) Ottaa käyttöön liikkeen epäterävyyden vähennyksen. Päävalikossa navigointi 43

44 Kohta Toiminto Vaihteluväli Intensity (Voimakkuus) Parantaa liikkeen epäterävyyden vähennystä. 1 ~ 25 Area (Alue) Näytön kirkkaus vaihtelee Blur Reductionin voimakkuuden mukaan. Päättää missä liikkeen epäterävyyden vähennys toimii parhaiten. 0 ~ 100 Black equalizer Tuo esiin tummat sävyt kasvattamalla kirkkautta vaihtamatta vaaleita varjoja. 0 ~ 20 Color Vibrance (Värin kirkkaus) Low Blue Light Jos kuva on liian kirkas, tai siinä ei ole juurikaan mitään tummia sävyjä, Black equalizer -kohdassa arvojen muuttaminen ei välttämättä näytä juurikaan muutoksia kuvaan. Tarjoaa eri väriasetuksia. Kun tämä on käytössä, voit säätää väriasetuksia vastaavissa valikoissa. Vähentää näytön sinistä valoa vähentääkseen silmiesi altistumista. 0 ~ 20 0 ~ 10 Instant Mode (Pika-tila) Mitä suurempi arvo, sitä enemmän sininen valo on vähentynyt. Asettaa kuvankäsittelyn pienentämään tulon hidastusta. Sinulla voi olla reaaliaikakokemus pelejä pelatessasi. ON (PÄÄLLÄ) OFF (POIS) Auto Game Mode (Automaattinen pelitila) Save Settings (Tallenna asetukset) Kuvan laadun optimoimiseksi poista käytöstä Instant Mode (Pika-tila), jos lähde on lomitettu video. Tarkastaaksesi videolähteen resoluution mene näytöllä kohtaan System (Järjestelmä) ja Information (Tiedot) näytöllä. Ottaa käyttöön Auto Game Mode (Automaattinen pelitila) -toiminnon, joka tunnistaa käynnistetyn pelin ja ottaa käyttöön automaattisen pelitilan sen mukaisesti. Tallentaa uudet muokatut näyttöasetukset. Katso Oman pelitilasi asetukset sivulla 38 tietoja pelitilan käyttöönottamiseksi. ON (PÄÄLLÄ) OFF (POIS) Gamer1 (Pelaaja1) Gamer2 (Pelaaja2) Gamer3 (Pelaaja3) 44 Päävalikossa navigointi

45 Picture (Kuva) valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Malleilla, joilla ei ole tiettyjä toimintoja, asetukset ja niihin liittyvät valinnat eivät ole näkyvissä. Mode: FPS1 Game Settings Picture Display System Picture Mode Brightness Contrast Sharpness Gamma Color Temperature AMA DynamicContrast FPS1 FPS2 RTS Gamer1 Gamer2 Gamer3 Movie Standard 1. Valitse Menu (Valikko) pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Picture (Kuva). 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohta Toiminto Vaihteluväli Picture Mode (Kuvatila) Valitse kuvatila, joka sopii parhaiten näytöllä näytettävien kuvien tyyppin. Oletuasetus on FPS1. Vaihda asetusta jos tarpeen. FPS1 FPS2 RTS FPS (First Person Shooting) pelien pelaamiseen. RTS (Real-time strategy) pelien pelaamiseen. Päävalikossa navigointi 45

46 Kohta Toiminto Vaihteluväli Gamer1 (Pelaaja1) Gamer2 (Pelaaja2) Gamer3 (Pelaaja3) Movie (Elokuva) Standard (Standardi) On voimassa muokattuihin näyttöasetuksiin. Saadaksesi lisätietoja pelitilan asetuksista, katso Oman pelitilasi asetukset sivulla 38. Videoiden katselua varten. Perus-PC-sovellukseen. Brightness (Kirkkaus) Contrast (Kontrasti) Säätää kirkkaiden ja tummien varjojen tasapainoa. 0 ~ 100 Säätää tummuuden ja valoisuuden välistä eroa. 0 ~ 100 Sharpness (Terävyys) Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. 1 ~ 10 Gamma Asettaa värisävyn luminanssin. Oletusarvo on 3 (vakioarvo Windows'ille) Color Temperature (Värilämpötila) Normal (Normaali) Bluish (Sinertävä) Reddish (Punertava) Videota ja valokuvia voidaan tarkastella niiden luonnollisessa värityksessä. Tämä on värin tehdasasetus. Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC: n alan standardien mukainen valkoisen värin tehdasasetus. Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. 46 Päävalikossa navigointi

47 Kohta Toiminto Vaihteluväli User Define (Käyttäjän määrittämä) Punaisen, vihreän ja sinisen sekoitusta voidaan muuttaa kuvan värisävyn muuttamiseksi. Mene seuraavaan R (punainen), G (vihreä), ja B (sininen) valikoihin vaihtaaksesi asetuksia. Yhden tai useamman päävärin vähentäminen pienentää niiden vaikutusta kuvan värisävyyn. Jos kuvasta vähennetään esim. sinistä väriä, kuvasta tulee asteittain kellertävä. Jos vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. R (0 ~ 100) G (0 ~ 100) B (0 ~ 100) AMA Parantaa LCD-paneelin harmaustason vasteaikaa. OFF (POIS) High (Korkea) Premium (Korkealuokk ainen) DynamicContrast Senseye Demo Reset Color (Värin uudelleenasetus) Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Palauttaa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. 0 ~ 5 ON (PÄÄLLÄ) OFF (POIS) YES (KYLLÄ) NO (EI) Päävalikossa navigointi 47

48 Display (Näyttö) valikko Käytettävissä olevat valikkovalinnat voivat vaihdella riippuen tulolähteistä, toiminnoista ja asetuksista. Valikon valinnat, jotka eivät ole käytettävissä, tulevat harmaiksi. Ja näppäimet, jotka eivät ole käytettävissä, ovat pois käytöstä ja vastaavat OSD-kuvakkeet katoavat. Malleilla, joilla ei ole tiettyjä toimintoja, asetukset ja niihin liittyvät valinnat eivät ole näkyvissä. Mode: FPS1 Game Settings Picture Display System Input Display Mode Smart Scaling HDMI RGB Range Overscan Geometry DVI DisplayPort HDMI 1 HDMI 2 D-Sub 1. Valitse Menu (Valikko) pikanäppäinvalikosta. 2. Paina tai valitaksesi kohdan Display (Näyttö). 3. Valitse siirtyäksesi alavalikkoon, ja käytä sitten tai valitaksesi kohdan valikosta. 4. Käytä tai tehdäksesi säätöjä, tai paina tehdäksesi valinnan. 5. Palaa edelliseen valikkoon valitsemalla. 6. Valitse poistuaksesi valikosta. Kohta Toiminto Vaihteluväli Input (Tulo) Toiminnolla vaihdetaan tulo videokaapelin liitäntätyyppiin soveltuvaksi. DVI DisplayPort HDMI 1 HDMI 2 D-Sub 48 Päävalikossa navigointi

49 Kohta Toiminto Vaihteluväli Display Mode (Näyttötila) Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Valinnat, joita Display Mode (Näyttötila) voidaan valita, vaihtelevat sisääntulosignaalien lähteistä riippuen. (Vain mallille XL2430) Kun tulosignaali on 144 Hz, vain Full (Täysi) on käytettävissä. Riippuen Picture Mode (Kuvatila) valinnasta, eri Display Mode (Näyttötila) on valinnan esiasetuksena. Vaihda asetusta jos tarpeen. Full (Täynnä) Aspect (Kuvasuhde) Näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 1:1 Näyttää kuvan natiivi-resoluutiossaan ilman skaalausta. 17" (4:3) Näyttää tulokuvan, jos 17" näytöllä, kuvasuhteessa 4:3. 19" (4:3) Näyttää tulokuvan, jos 19" näytöllä, kuvasuhteessa 4:3. 19" (5:4) (Vain mallille XL2730) Näyttää tulokuvan, jos 19" näytöllä, kuvasuhteessa 5:4. 19"W (16:10) Näyttää tulokuvan, jos 19"W näytöllä, kuvasuhteessa 16:10. 21,5" (16:9) Näyttää tulokuvan, jos 21,5" näytöllä, kuvasuhteessa 16:9. 22"W (16:10) Näyttää tulokuvan, jos 22"W näytöllä, kuvasuhteessa 16:10. 23"W (16:9) Näyttää tulokuvan, jos 23"W näytöllä, kuvasuhteessa 16:9. 23,6"W (16:9) (Vain mallille XL2730) 24"W (16:9) (Vain mallille XL2730) Näyttää tulokuvan, jos 23,6"W näytöllä, kuvasuhteessa 16:9. Näyttää tulokuvan, jos 24"W näytöllä, kuvasuhteessa 16:9. Päävalikossa navigointi 49

50 Kohta Toiminto Vaihteluväli Smart Scaling (Älykäs skaalaus) Säätää näytön kokoa parhaiten sopivammaksi tarpeisiisi. Ei käytössä, kun Display Mode (Näyttötila) on asetettu asetukseen Full (Täysi) tai Aspect (Kuvasuhde). Muissa tiloissa (paitsi 1:1), jokainen tila sen viimeisen skaalausasetuksen kanssa voidaan tallentaa pikakäyttöä varten. 0 ~ 100 HDMI RGB PC Range (HDMI RGB PC alue) Overscan Jos Display Mode (Näyttötila) on 1:1 ja tulolähteen resoluutio on alempi kuin 1920 x 1080), viimeiset 3 skaalausasetusta (eri tulolähteen resoluutiot) tallennetaan nopeaa hakua varten. Määrittää väriasteikkojen alueen. Valitse vaihtoehto, joka sopii yhteen RGB-alueen asetuksen kanssa liitetyllä HDMI-laitteella. Suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. Saatavilla vain kun tulolähteenä on HDMI, DP tai D-Sub (VGA muunneltu komponentista). RGB (0 ~ 255) RGB (16 ~ 235) ON (PÄÄLLÄ) OFF (POIS) Geometry (Geometria) Auto Adjustment (Automaattisäätö) Optimoi ja säätää näytön asetuksia automaattisesti. H. Position (Vaakasijainti) V. Position (Pystysijainti) Ei käytettävissä digitaaliselle tulosignaalille. Säätää näyttökuvan vaakasijaintia. 0 ~ 100 Säätää näyttökuvan pystysijaintia. 0 ~ 100 Pixel Clock (Pikselikello) Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Katso myös: Kuvan optimointi sivulla ~ 100 Phase (Jakso) Ei käytettävissä digitaaliselle tulosignaalille. Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Katso myös: Kuvan optimointi sivulla ~ 63 Ei käytettävissä digitaaliselle tulosignaalille. 50 Päävalikossa navigointi
