LCD-näyttö Käyttöohje E900HD/E900HDA E2200HD/E2200HDA M2200HD M2400HD/E2400HD

Koko: px
Aloita esitys sivulta:

Download "LCD-näyttö Käyttöohje E900HD/E900HDA E2200HD/E2200HDA M2200HD M2400HD/E2400HD"

Transkriptio

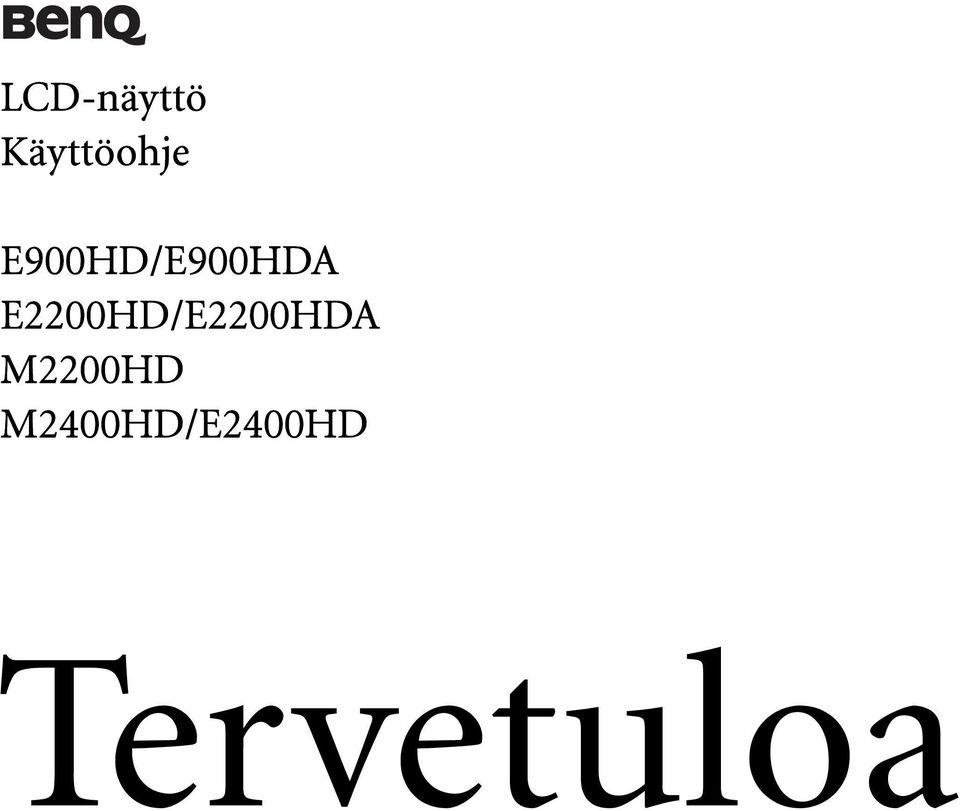

1 LCD-näyttö Käyttöohje E900HD/E900HDA E2200HD/E2200HDA M2200HD M2400HD/E2400HD Tervetuloa

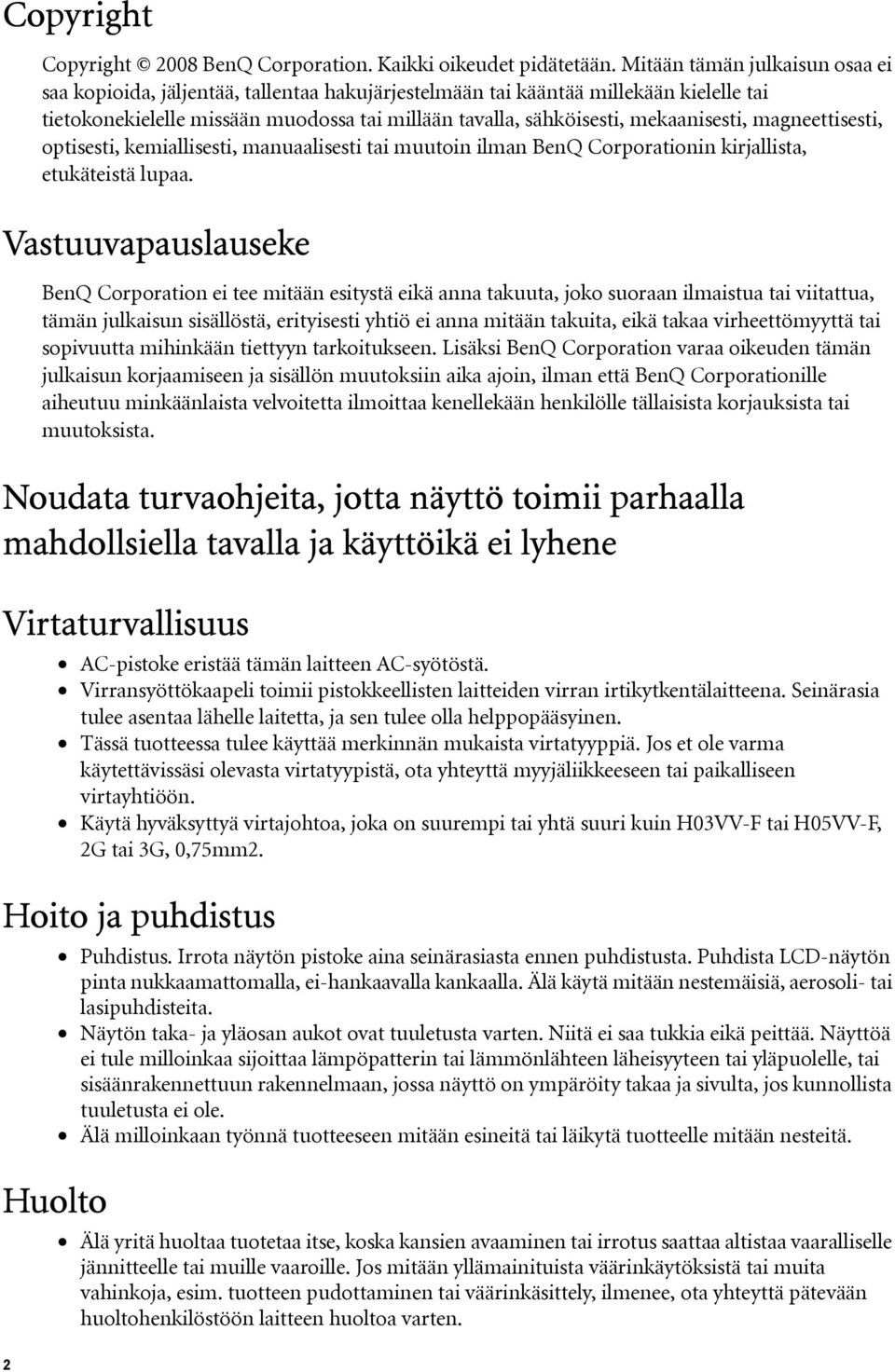

2 Copyright Copyright 2008 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista. Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollsiella tavalla ja käyttöikä ei lyhene Virtaturvallisuus AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaa sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. Huolto Älä yritä huoltaa tuotetaa itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten. 2

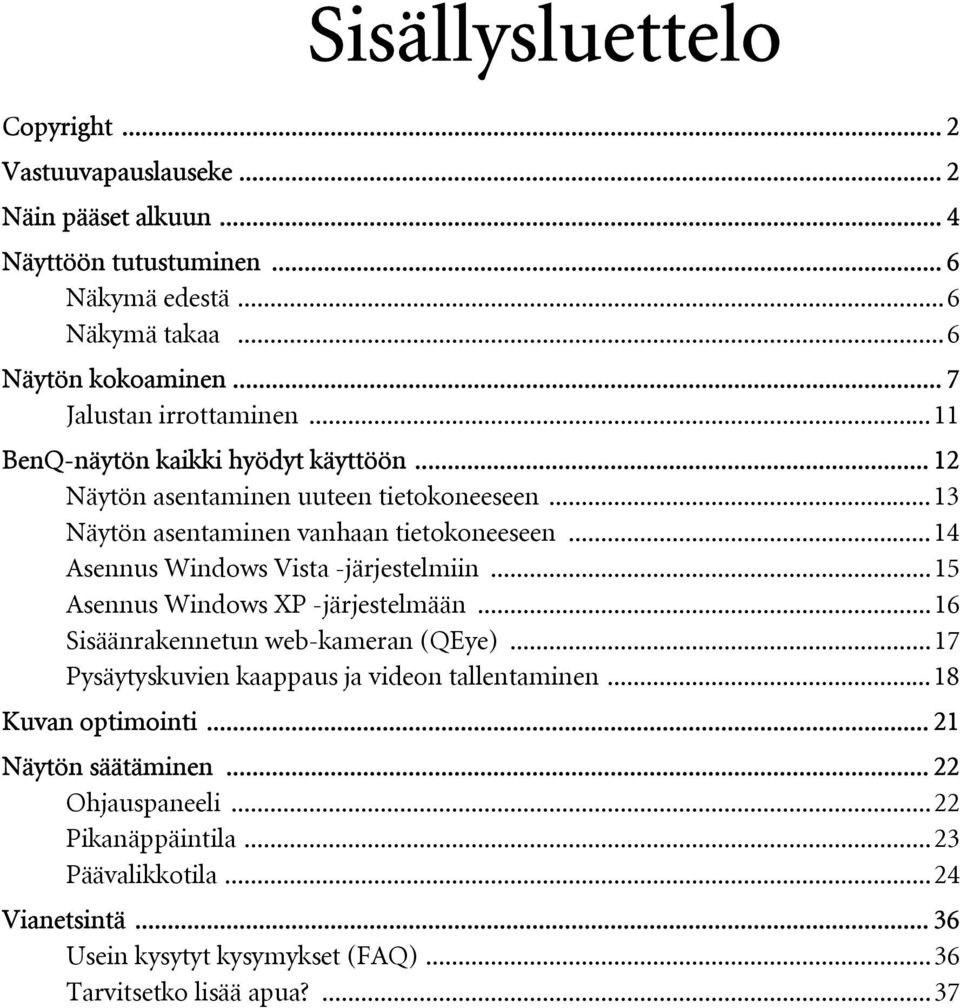

3 Sisällysluettelo Copyright... 2 Vastuuvapauslauseke...2 Näin pääset alkuun... 4 Näyttöön tutustuminen... 6 Näkymä edestä...6 Näkymä takaa...6 Näytön kokoaminen... 7 Jalustan irrottaminen...11 BenQ-näytön kaikki hyödyt käyttöön Näytön asentaminen uuteen tietokoneeseen...13 Näytön asentaminen vanhaan tietokoneeseen...14 Asennus Windows Vista -järjestelmiin...15 Asennus Windows XP -järjestelmään...16 Sisäänrakennetun web-kameran (QEye)...17 Pysäytyskuvien kaappaus ja videon tallentaminen...18 Kuvan optimointi...21 Näytön säätäminen Ohjauspaneeli...22 Pikanäppäintila...23 Päävalikkotila...24 Vianetsintä Usein kysytyt kysymykset (FAQ)...36 Tarvitsetko lisää apua?...37

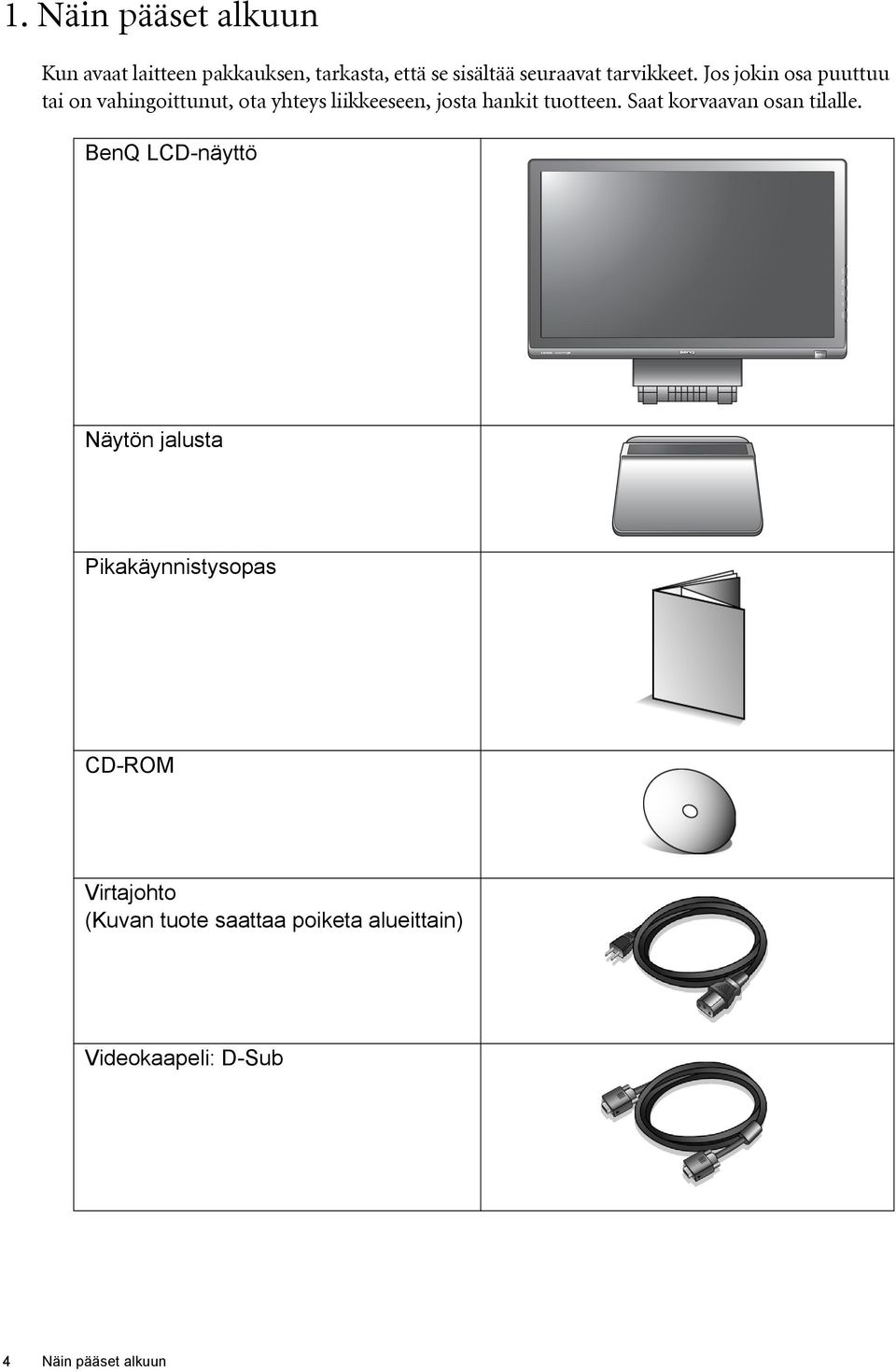

4 1. Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö AUTO MENU ENTER Näytön jalusta Pikakäynnistysopas CD-ROM Virtajohto (Kuvan tuote saattaa poiketa alueittain) Videokaapeli: D-Sub 4 Näin pääset alkuun

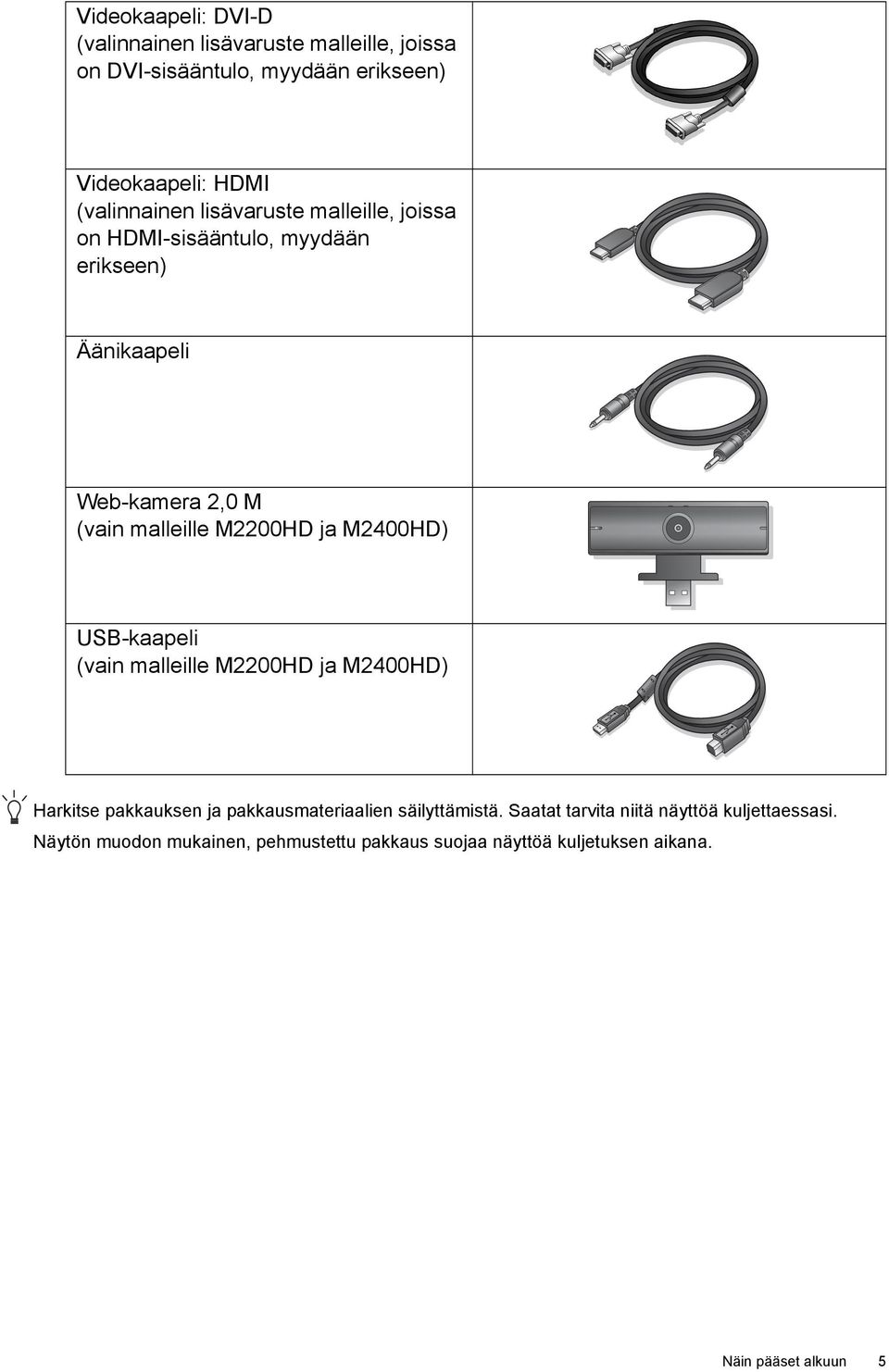

5 Videokaapeli: DVI-D (valinnainen lisävaruste malleille, joissa on DVI-sisääntulo, myydään erikseen) Videokaapeli: HDMI (valinnainen lisävaruste malleille, joissa on HDMI-sisääntulo, myydään erikseen) Äänikaapeli Web-kamera 2,0 M (vain malleille M2200HD ja M2400HD) USB-kaapeli (vain malleille M2200HD ja M2400HD) Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. Näin pääset alkuun 5

6 2. Näyttöön tutustuminen Näkymä edestä AUTO MENU ENTER Näkymä takaa Kaiuttimet 2. AC-virransyöttöjakki 3. Linjatulo 4. HDMI-liitin 5. DVI-D-liitin 6. D-Sub-liitin 7. USB-portti 8. Lukituskytkin 9. USB-portti (vain malli M2200HD) 10. USB-portti x Kuulokejakki 12. USB-portti Yllä oleva kaavio saattaa vaihdella malleittain. LCD-näytön malli E900HDA, E2200HDA E900HD E2200HD, E2400HD M2200HD M2400HD Käytettävissa olevat liittimet D-sub, linjatulo, kuulokejakki D-sub, DVI-D, linjatulo, kuulokejakki D-sub, DVI-D, HDMI, linjatulo, kuulokejakki D-sub, DVI-D, HDMI, linjatulo, kuulokejakki USB-portti x4 D-sub, DVI-D, HDMI, linjatulo, kuulokejakki USB-portti x3 6 Näyttöön tutustuminen

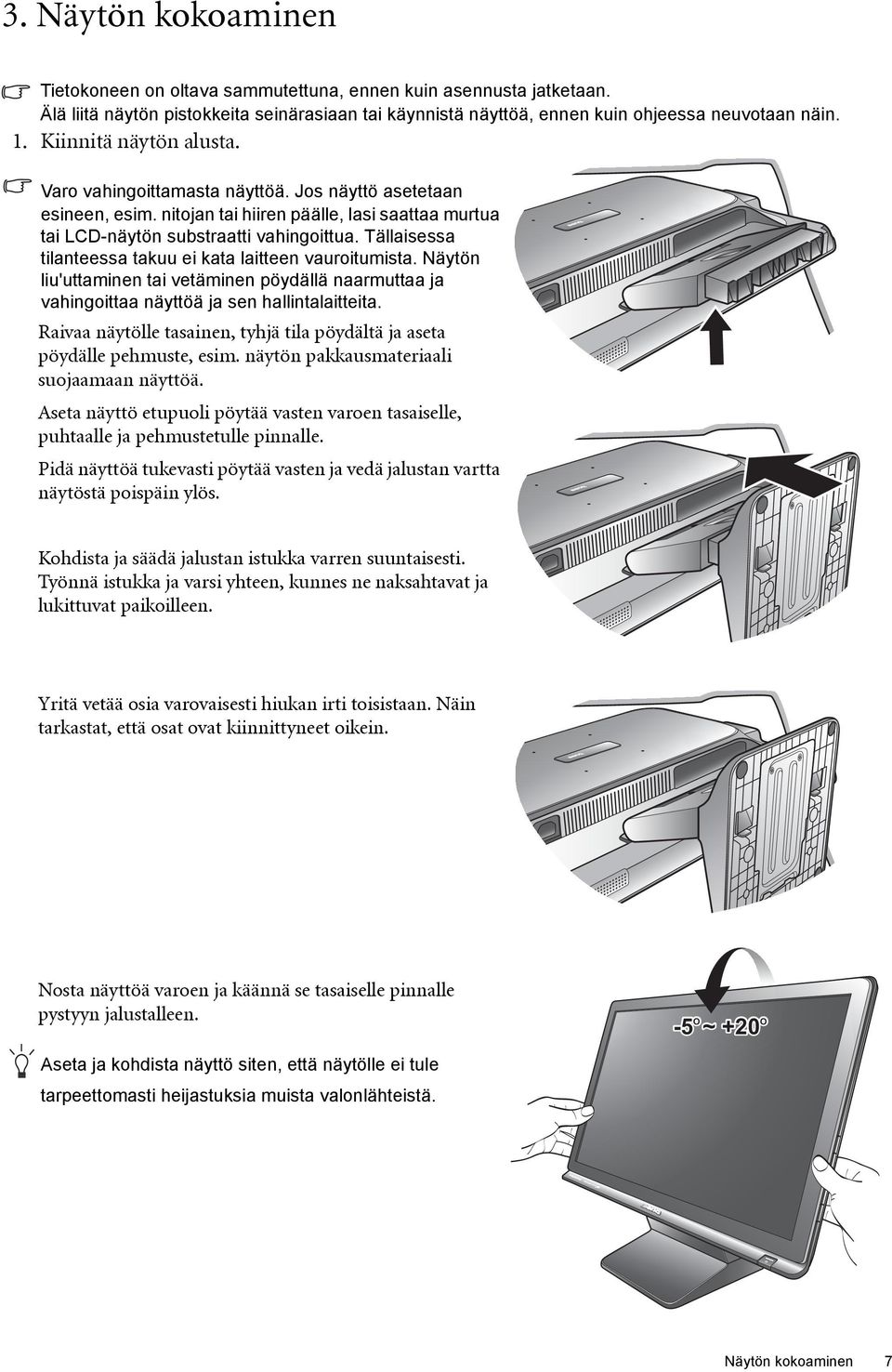

7 3. Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. 1. Kiinnitä näytön alusta. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. näytön pakkausmateriaali suojaamaan näyttöä. Aseta näyttö etupuoli pöytää vasten varoen tasaiselle, puhtaalle ja pehmustetulle pinnalle. Pidä näyttöä tukevasti pöytää vasten ja vedä jalustan vartta näytöstä poispäin ylös. Kohdista ja säädä jalustan istukka varren suuntaisesti. Työnnä istukka ja varsi yhteen, kunnes ne naksahtavat ja lukittuvat paikoilleen. Yritä vetää osia varovaisesti hiukan irti toisistaan. Näin tarkastat, että osat ovat kiinnittyneet oikein. Nosta näyttöä varoen ja käännä se tasaiselle pinnalle pystyyn jalustalleen. -5 O ~ +20 O Aseta ja kohdista näyttö siten, että näytölle ei tule tarpeettomasti heijastuksia muista valonlähteistä. Näytön kokoaminen 7

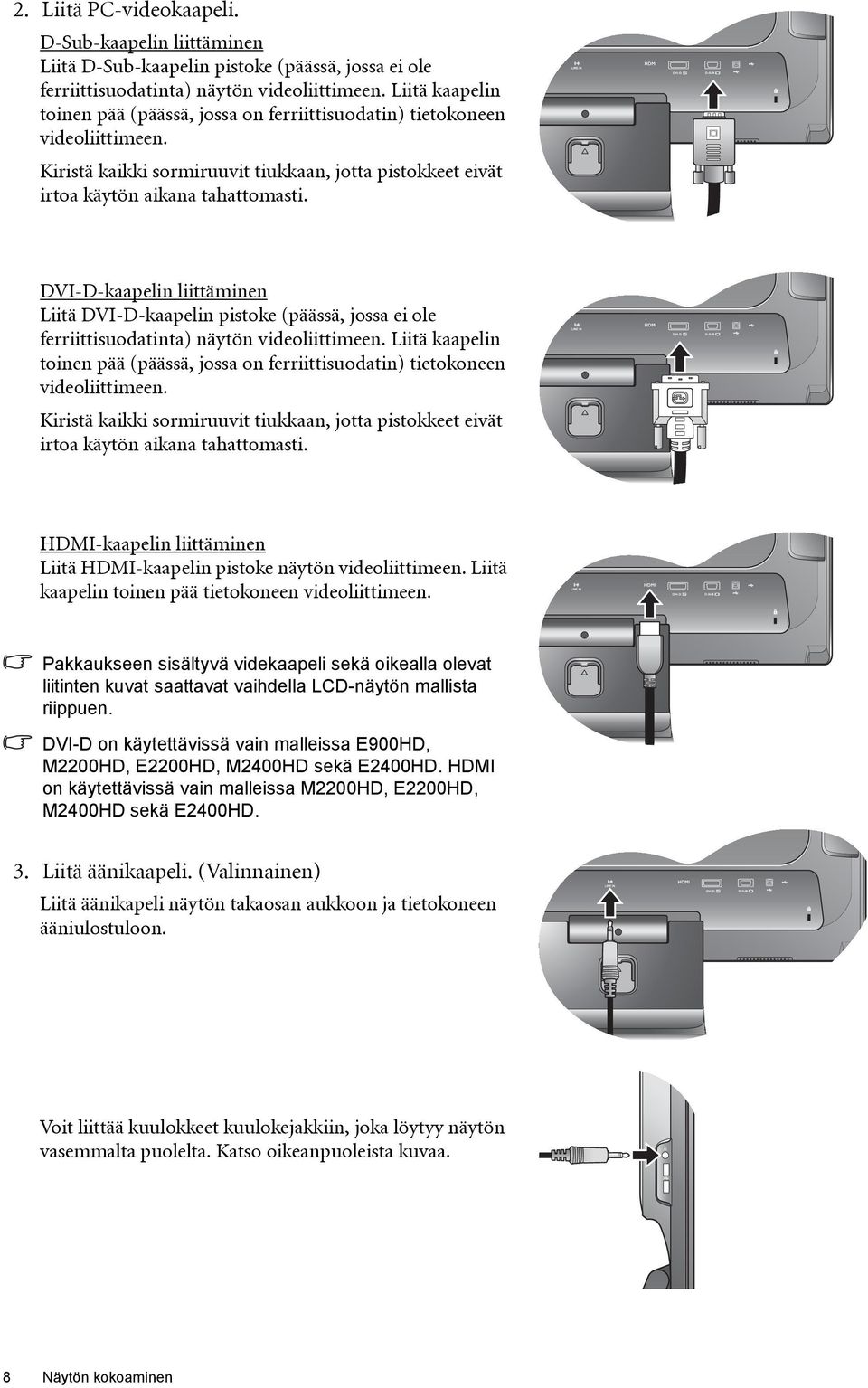

8 2. Liitä PC-videokaapeli. D-Sub-kaapelin liittäminen Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. DVI-D-kaapelin liittäminen Liitä DVI-D-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön videoliittimeen. Liitä kaapelin toinen pää (päässä, jossa on ferriittisuodatin) tietokoneen videoliittimeen. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. HDMI-kaapelin liittäminen Liitä HDMI-kaapelin pistoke näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneen videoliittimeen. Pakkaukseen sisältyvä videkaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella LCD-näytön mallista riippuen. DVI-D on käytettävissä vain malleissa E900HD, M2200HD, E2200HD, M2400HD sekä E2400HD. HDMI on käytettävissä vain malleissa M2200HD, E2200HD, M2400HD sekä E2400HD. 3. Liitä äänikaapeli. (Valinnainen) Liitä äänikapeli näytön takaosan aukkoon ja tietokoneen ääniulostuloon. Voit liittää kuulokkeet kuulokejakkiin, joka löytyy näytön vasemmalta puolelta. Katso oikeanpuoleista kuvaa. 8 Näytön kokoaminen

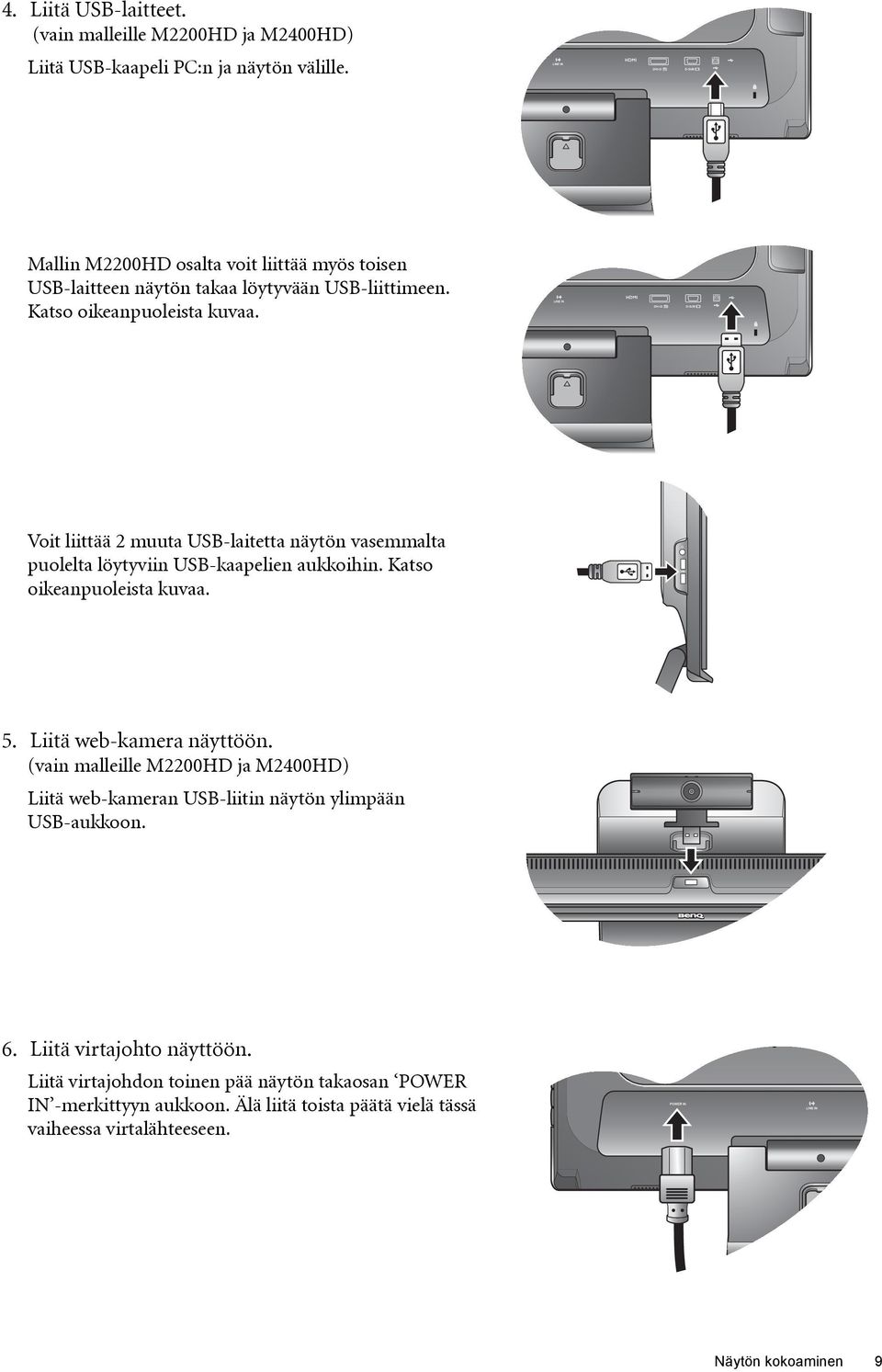

9 4. Liitä USB-laitteet. (vain malleille M2200HD ja M2400HD) Liitä USB-kaapeli PC:n ja näytön välille. Mallin M2200HD osalta voit liittää myös toisen USB-laitteen näytön takaa löytyvään USB-liittimeen. Katso oikeanpuoleista kuvaa. Voit liittää 2 muuta USB-laitetta näytön vasemmalta puolelta löytyviin USB-kaapelien aukkoihin. Katso oikeanpuoleista kuvaa. 5. Liitä web-kamera näyttöön. (vain malleille M2200HD ja M2400HD) Liitä web-kameran USB-liitin näytön ylimpään USB-aukkoon. 6. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan POWER IN -merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. Näytön kokoaminen 9

10 7. Reititä johdot kaapelipuristimen läpi. Vapauta johdon kiinnipitävä puristin painamalla sitä kuvan mukaisesti sisäänpäin. Aseta johdot yhteen ja aseta puristin uudestaan molempien johtojen ympäri siististi paikalleen näytön jalustan taakse. 8. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdo toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Käännä näyttö päälle painamalla virtapainiketta näytön etuosasassa. Käynnistä myös tietokone ja noudata Osion 4 ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 12 näytön ohjelmiston asentamiseksi. 10 Näytön kokoaminen

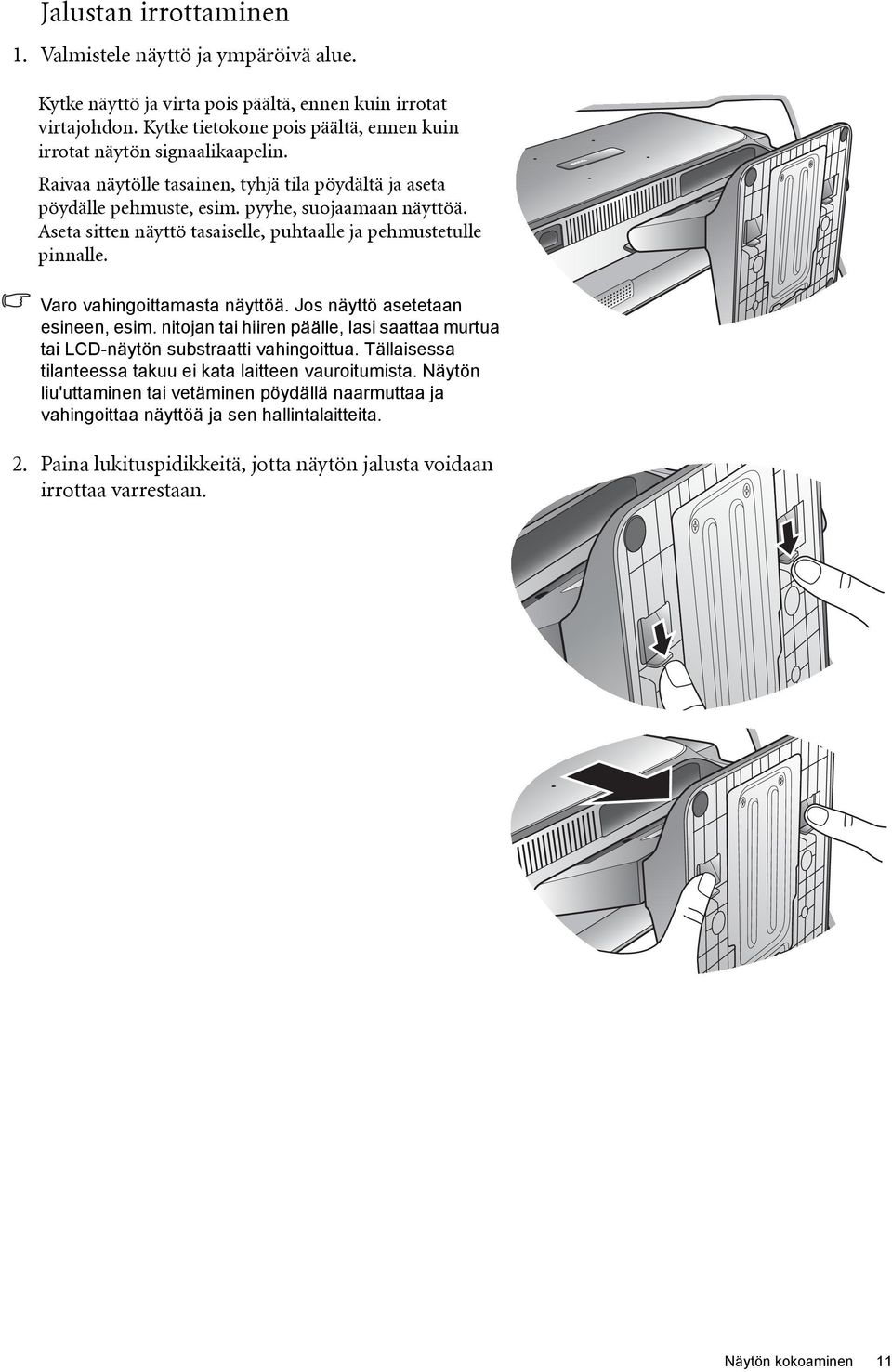

11 Jalustan irrottaminen 1. Valmistele näyttö ja ympäröivä alue. Kytke näyttö ja virta pois päältä, ennen kuin irrotat virtajohdon. Kytke tietokone pois päältä, ennen kuin irrotat näytön signaalikaapelin. Raivaa näytölle tasainen, tyhjä tila pöydältä ja aseta pöydälle pehmuste, esim. pyyhe, suojaamaan näyttöä. Aseta sitten näyttö tasaiselle, puhtaalle ja pehmustetulle pinnalle. Varo vahingoittamasta näyttöä. Jos näyttö asetetaan esineen, esim. nitojan tai hiiren päälle, lasi saattaa murtua tai LCD-näytön substraatti vahingoittua. Tällaisessa tilanteessa takuu ei kata laitteen vauroitumista. Näytön liu'uttaminen tai vetäminen pöydällä naarmuttaa ja vahingoittaa näyttöä ja sen hallintalaitteita. 2. Paina lukituspidikkeitä, jotta näytön jalusta voidaan irrottaa varrestaan. Näytön kokoaminen 11

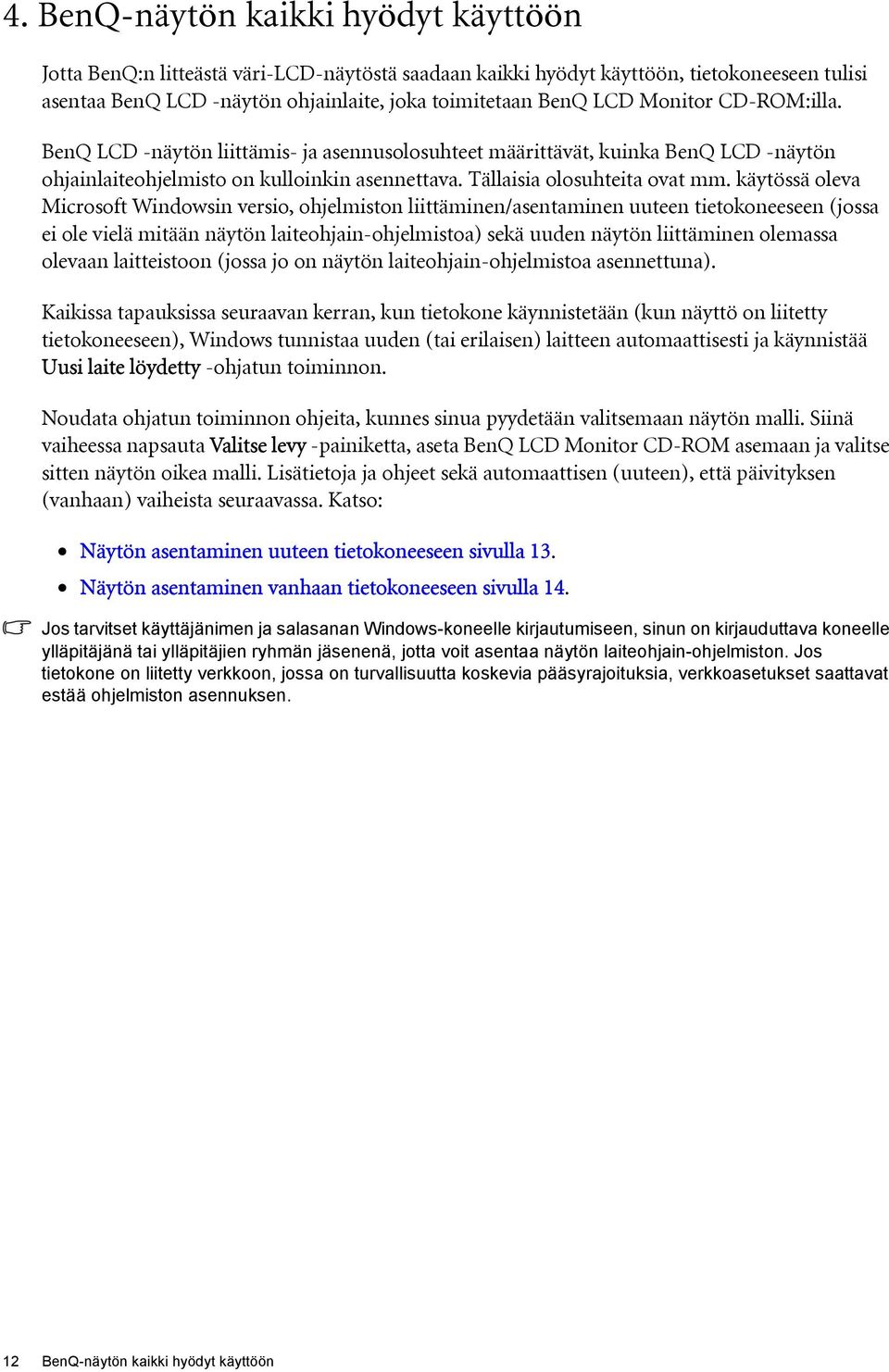

12 4. BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulisi asentaa BenQ LCD -näytön ohjainlaite, joka toimitetaan BenQ LCD Monitor CD-ROM:illa. BenQ LCD -näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD -näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty -ohjatun toiminnon. Noudata ohjatun toiminnon ohjeita, kunnes sinua pyydetään valitsemaan näytön malli. Siinä vaiheessa napsauta Valitse levy -painiketta, aseta BenQ LCD Monitor CD-ROM asemaan ja valitse sitten näytön oikea malli. Lisätietoja ja ohjeet sekä automaattisen (uuteen), että päivityksen (vanhaan) vaiheista seuraavassa. Katso: Näytön asentaminen uuteen tietokoneeseen sivulla 13. Näytön asentaminen vanhaan tietokoneeseen sivulla 14. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. 12 BenQ-näytön kaikki hyödyt käyttöön

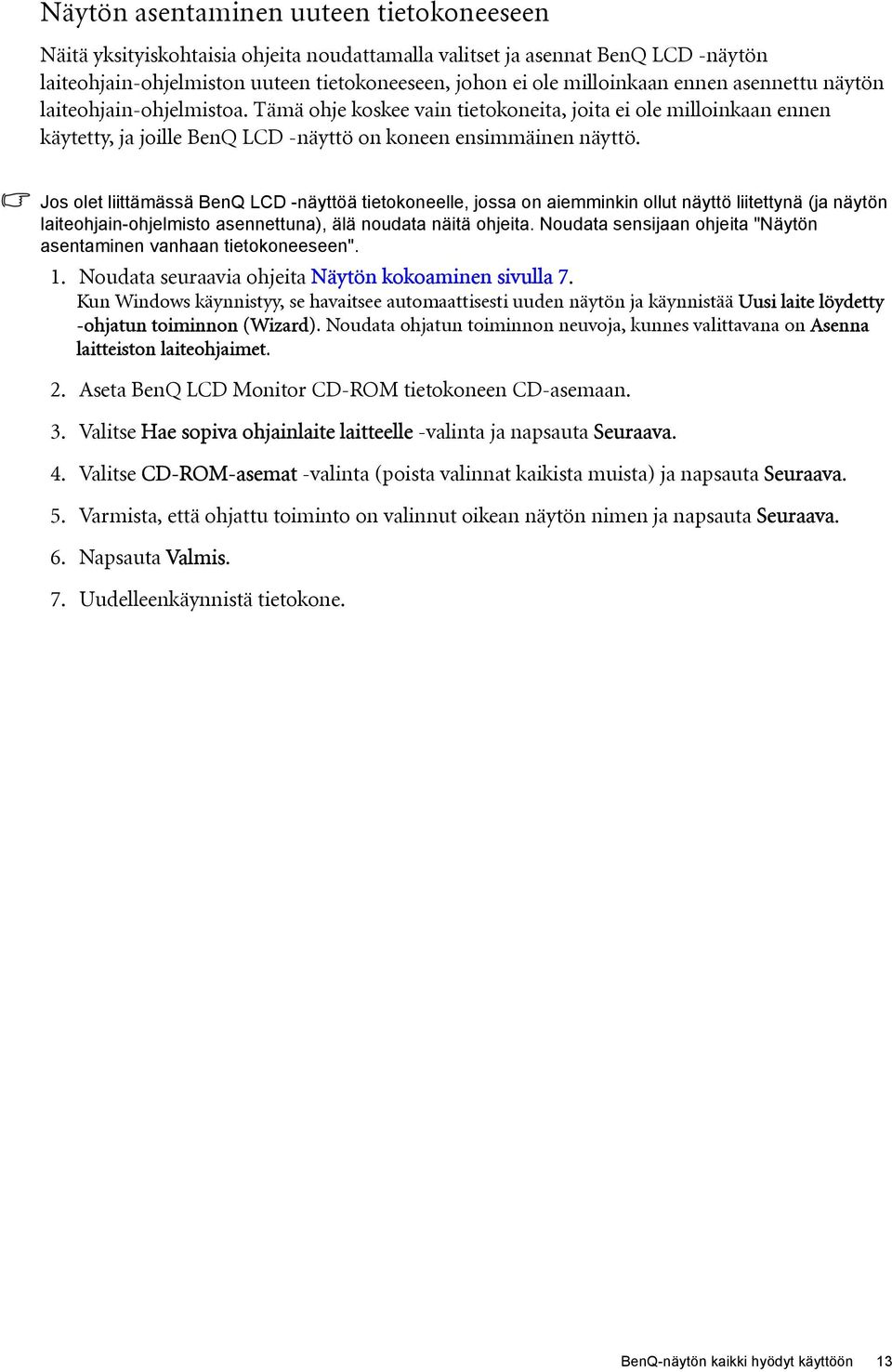

13 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD -näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD -näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD -näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita "Näytön asentaminen vanhaan tietokoneeseen". 1. Noudata seuraavia ohjeita Näytön kokoaminen sivulla 7. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on Asenna laitteiston laiteohjaimet. 2. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 3. Valitse Hae sopiva ohjainlaite laitteelle -valinta ja napsauta Seuraava. 4. Valitse CD-ROM-asemat -valinta (poista valinnat kaikista muista) ja napsauta Seuraava. 5. Varmista, että ohjattu toiminto on valinnut oikean näytön nimen ja napsauta Seuraava. 6. Napsauta Valmis. 7. Uudelleenkäynnistä tietokone. BenQ-näytön kaikki hyödyt käyttöön 13

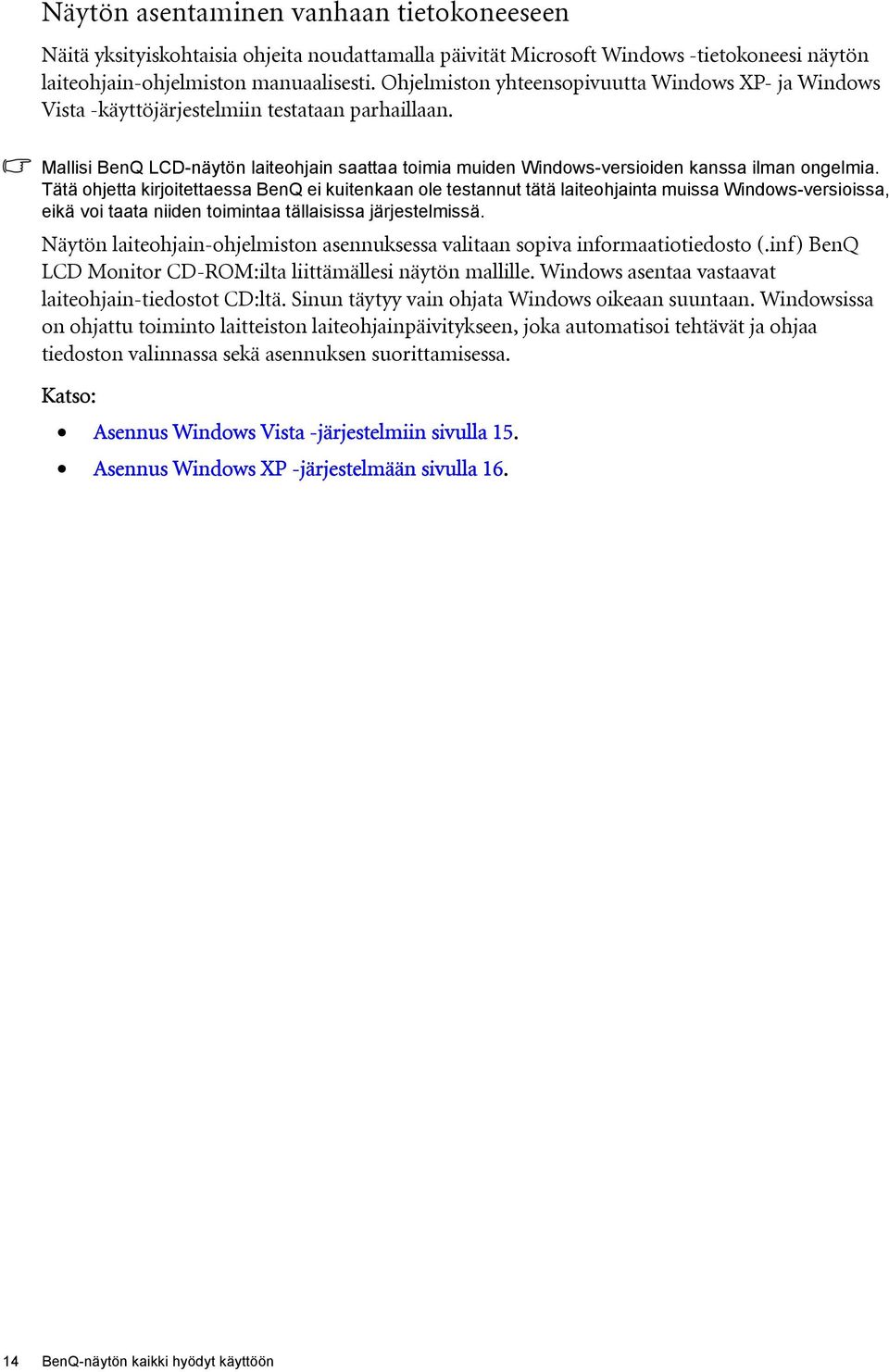

14 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Ohjelmiston yhteensopivuutta Windows XP- ja Windows Vista -käyttöjärjestelmiin testataan parhaillaan. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva informaatiotiedosto (.inf) BenQ LCD Monitor CD-ROM:ilta liittämällesi näytön mallille. Windows asentaa vastaavat laiteohjain-tiedostot CD:ltä. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows Vista -järjestelmiin sivulla 15. Asennus Windows XP -järjestelmään sivulla BenQ-näytön kaikki hyödyt käyttöön

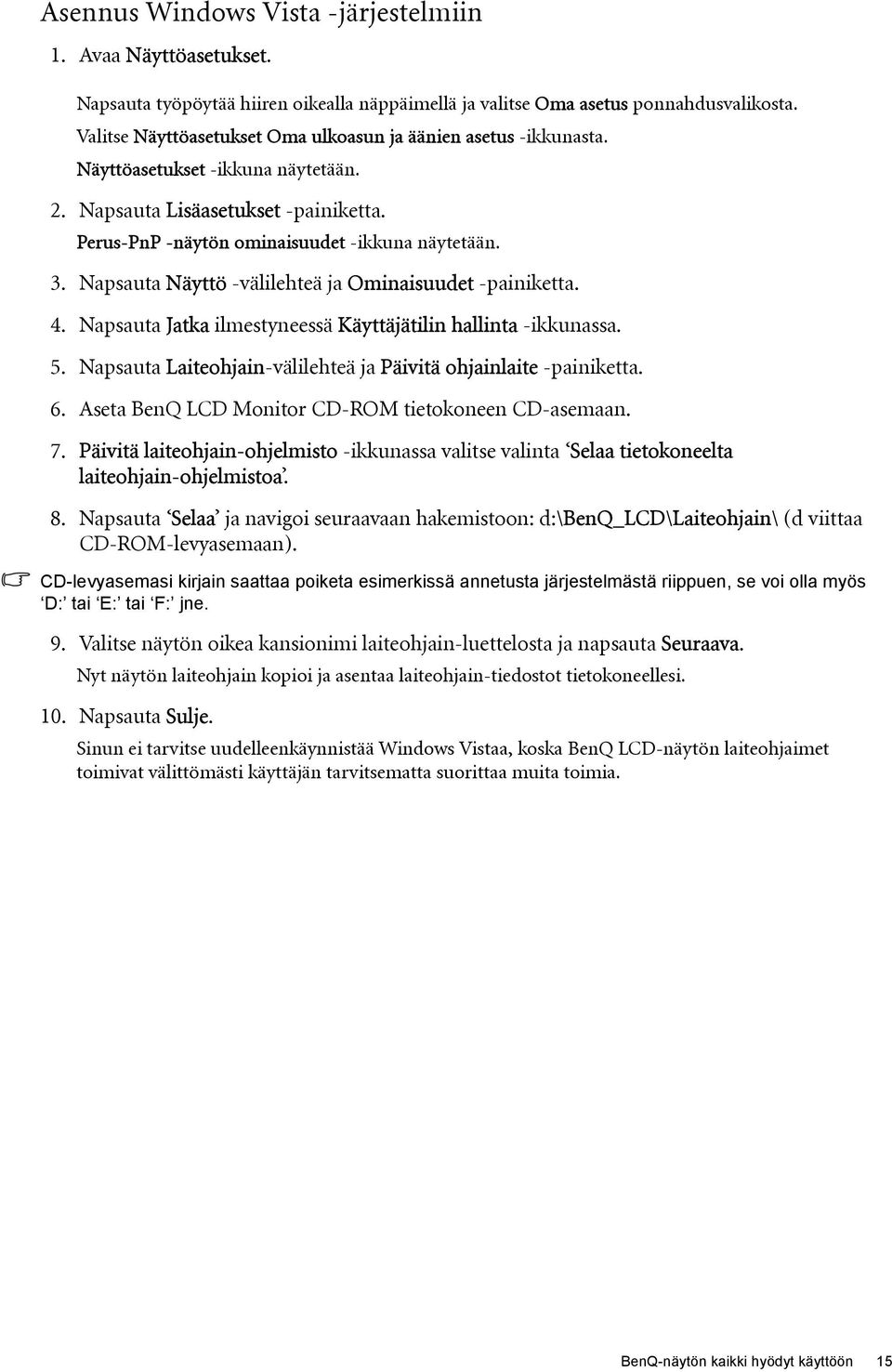

15 Asennus Windows Vista -järjestelmiin 1. Avaa Näyttöasetukset. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Oma asetus ponnahdusvalikosta. Valitse Näyttöasetukset Oma ulkoasun ja äänien asetus -ikkunasta. Näyttöasetukset -ikkuna näytetään. 2. Napsauta Lisäasetukset -painiketta. Perus-PnP -näytön ominaisuudet -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja Ominaisuudet -painiketta. 4. Napsauta Jatka ilmestyneessä Käyttäjätilin hallinta -ikkunassa. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Aseta BenQ LCD Monitor CD-ROM tietokoneen CD-asemaan. 7. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 8. Napsauta Selaa ja navigoi seuraavaan hakemistoon: d:\benq_lcd\laiteohjain\ (d viittaa CD-ROM-levyasemaan). CD-levyasemasi kirjain saattaa poiketa esimerkissä annetusta järjestelmästä riippuen, se voi olla myös D: tai E: tai F: jne. 9. Valitse näytön oikea kansionimi laiteohjain-luettelosta ja napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Sulje. Sinun ei tarvitse uudelleenkäynnistää Windows Vistaa, koska BenQ LCD-näytön laiteohjaimet toimivat välittömästi käyttäjän tarvitsematta suorittaa muita toimia. BenQ-näytön kaikki hyödyt käyttöön 15

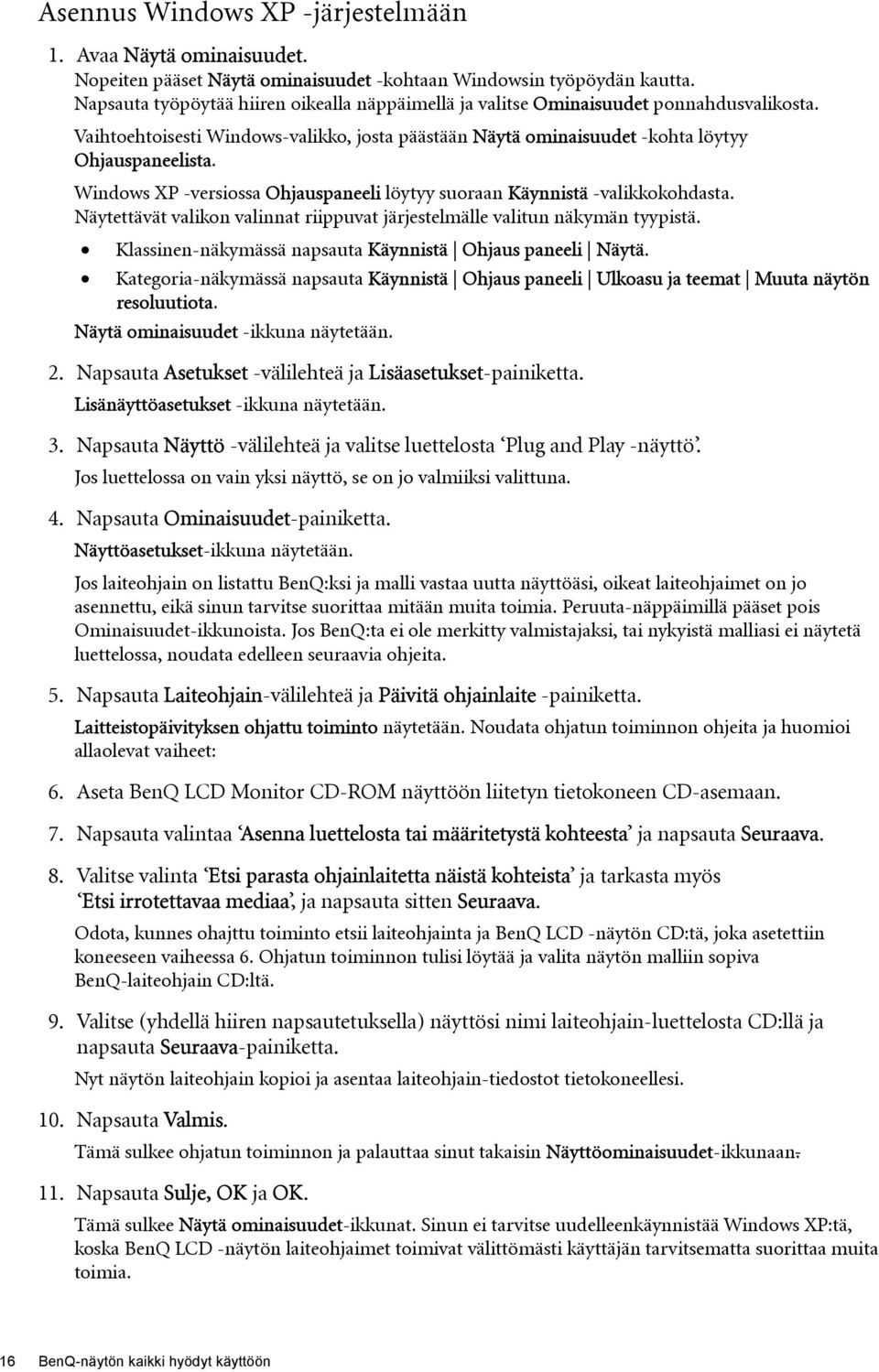

16 Asennus Windows XP -järjestelmään 1. Avaa Näytä ominaisuudet. Nopeiten pääset Näytä ominaisuudet -kohtaan Windowsin työpöydän kautta. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Ominaisuudet ponnahdusvalikosta. Vaihtoehtoisesti Windows-valikko, josta päästään Näytä ominaisuudet -kohta löytyy Ohjauspaneelista. Windows XP -versiossa Ohjauspaneeli löytyy suoraan Käynnistä -valikkokohdasta. Näytettävät valikon valinnat riippuvat järjestelmälle valitun näkymän tyypistä. Klassinen-näkymässä napsauta Käynnistä Ohjaus paneeli Näytä. Kategoria-näkymässä napsauta Käynnistä Ohjaus paneeli Ulkoasu ja teemat Muuta näytön resoluutiota. Näytä ominaisuudet -ikkuna näytetään. 2. Napsauta Asetukset -välilehteä ja Lisäasetukset-painiketta. Lisänäyttöasetukset -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja valitse luettelosta Plug and Play -näyttö. Jos luettelossa on vain yksi näyttö, se on jo valmiiksi valittuna. 4. Napsauta Ominaisuudet-painiketta. Näyttöasetukset-ikkuna näytetään. Jos laiteohjain on listattu BenQ:ksi ja malli vastaa uutta näyttöäsi, oikeat laiteohjaimet on jo asennettu, eikä sinun tarvitse suorittaa mitään muita toimia. Peruuta-näppäimillä pääset pois Ominaisuudet-ikkunoista. Jos BenQ:ta ei ole merkitty valmistajaksi, tai nykyistä malliasi ei näytetä luettelossa, noudata edelleen seuraavia ohjeita. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. Laitteistopäivityksen ohjattu toiminto näytetään. Noudata ohjatun toiminnon ohjeita ja huomioi allaolevat vaiheet: 6. Aseta BenQ LCD Monitor CD-ROM näyttöön liitetyn tietokoneen CD-asemaan. 7. Napsauta valintaa Asenna luettelosta tai määritetystä kohteesta ja napsauta Seuraava. 8. Valitse valinta Etsi parasta ohjainlaitetta näistä kohteista ja tarkasta myös Etsi irrotettavaa mediaa, ja napsauta sitten Seuraava. Odota, kunnes ohajttu toiminto etsii laiteohjainta ja BenQ LCD -näytön CD:tä, joka asetettiin koneeseen vaiheessa 6. Ohjatun toiminnon tulisi löytää ja valita näytön malliin sopiva BenQ-laiteohjain CD:ltä. 9. Valitse (yhdellä hiiren napsautetuksella) näyttösi nimi laiteohjain-luettelosta CD:llä ja napsauta Seuraava-painiketta. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 10. Napsauta Valmis. Tämä sulkee ohjatun toiminnon ja palauttaa sinut takaisin Näyttöominaisuudet-ikkunaan. 11. Napsauta Sulje, OK ja OK. Tämä sulkee Näytä ominaisuudet-ikkunat. Sinun ei tarvitse uudelleenkäynnistää Windows XP:tä, koska BenQ LCD -näytön laiteohjaimet toimivat välittömästi käyttäjän tarvitsematta suorittaa muita toimia. 16 BenQ-näytön kaikki hyödyt käyttöön

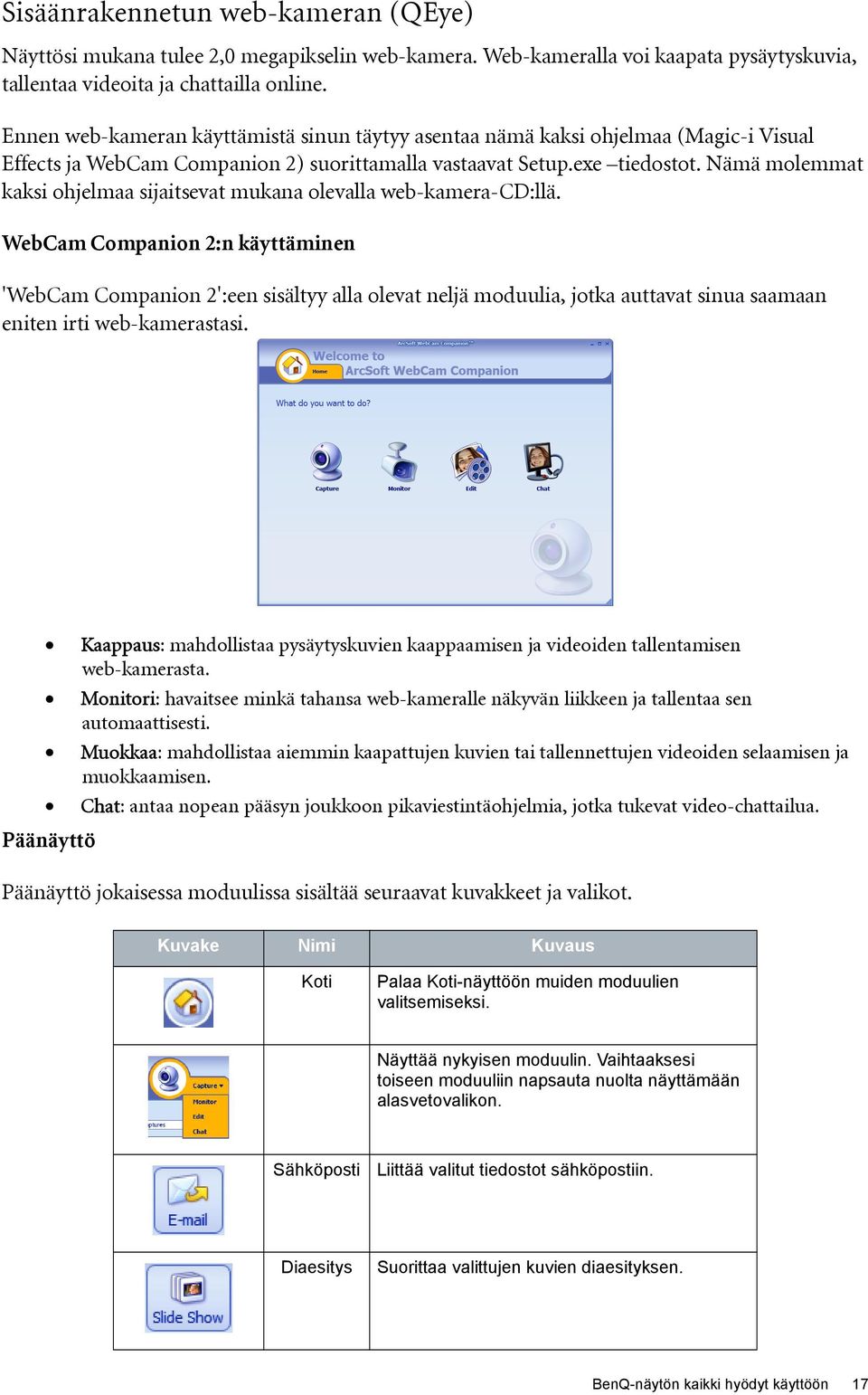

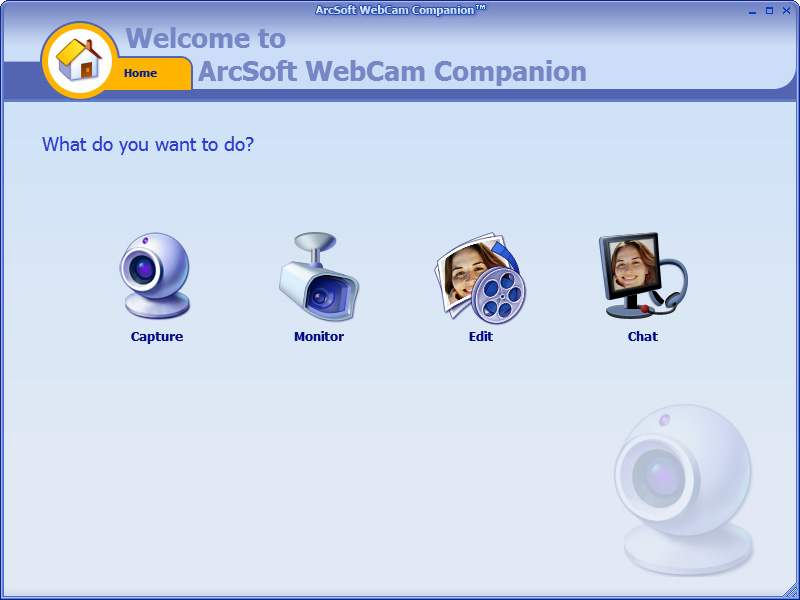

17 Sisäänrakennetun web-kameran (QEye) Näyttösi mukana tulee 2,0 megapikselin web-kamera. Web-kameralla voi kaapata pysäytyskuvia, tallentaa videoita ja chattailla online. Ennen web-kameran käyttämistä sinun täytyy asentaa nämä kaksi ohjelmaa (Magic-i Visual Effects ja WebCam Companion 2) suorittamalla vastaavat Setup.exe tiedostot. Nämä molemmat kaksi ohjelmaa sijaitsevat mukana olevalla web-kamera-cd:llä. WebCam Companion 2:n käyttäminen 'WebCam Companion 2':een sisältyy alla olevat neljä moduulia, jotka auttavat sinua saamaan eniten irti web-kamerastasi. Kaappaus: mahdollistaa pysäytyskuvien kaappaamisen ja videoiden tallentamisen web-kamerasta. Monitori: havaitsee minkä tahansa web-kameralle näkyvän liikkeen ja tallentaa sen automaattisesti. Muokkaa: mahdollistaa aiemmin kaapattujen kuvien tai tallennettujen videoiden selaamisen ja muokkaamisen. Chat: antaa nopean pääsyn joukkoon pikaviestintäohjelmia, jotka tukevat video-chattailua. Päänäyttö Päänäyttö jokaisessa moduulissa sisältää seuraavat kuvakkeet ja valikot. Kuvake Nimi Kuvaus Koti Palaa Koti-näyttöön muiden moduulien valitsemiseksi. Näyttää nykyisen moduulin. Vaihtaaksesi toiseen moduuliin napsauta nuolta näyttämään alasvetovalikon. Sähköposti Liittää valitut tiedostot sähköpostiin. Diaesitys Suorittaa valittujen kuvien diaesityksen. BenQ-näytön kaikki hyödyt käyttöön 17

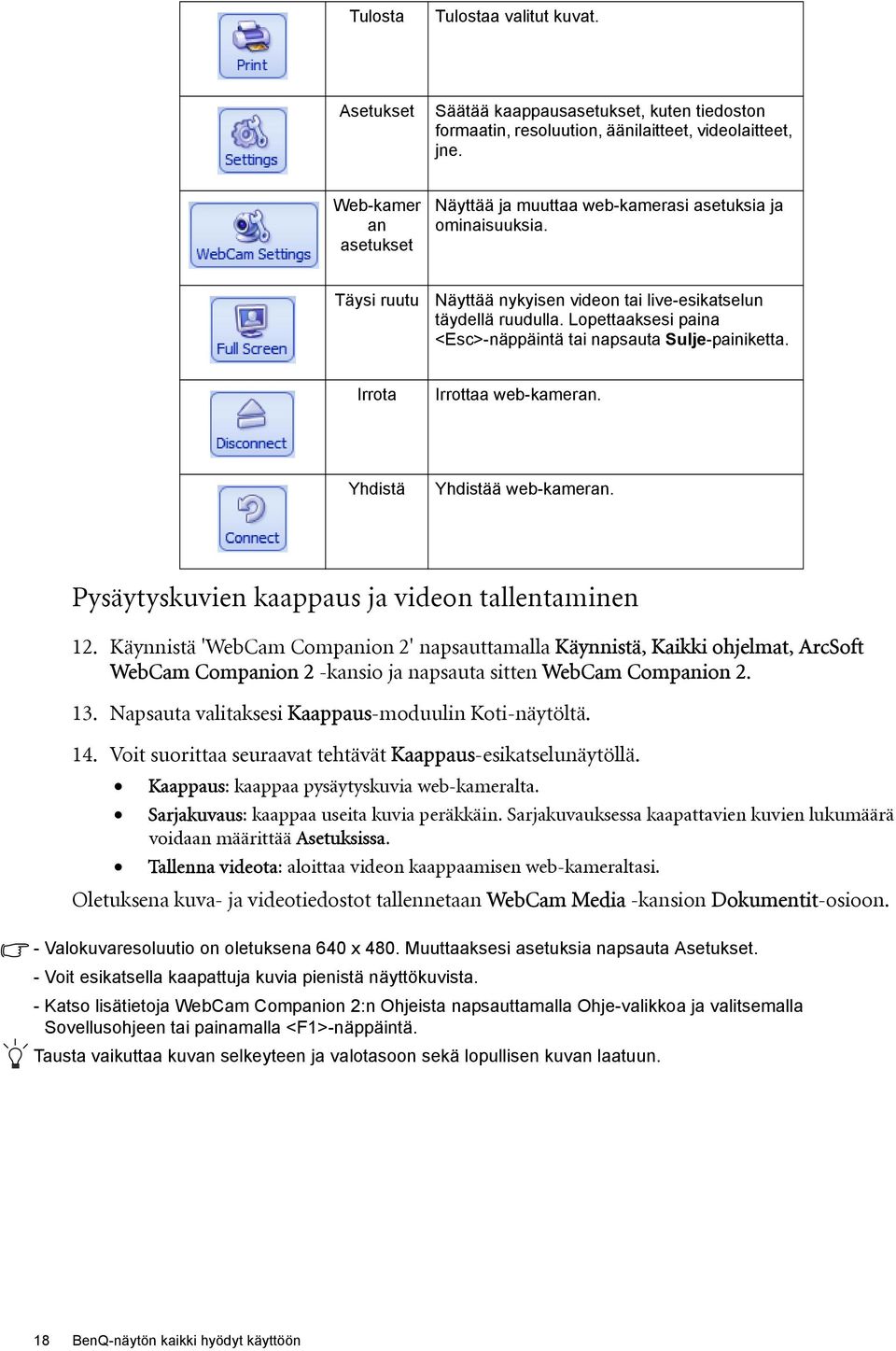

18 Tulosta Tulostaa valitut kuvat. Asetukset Säätää kaappausasetukset, kuten tiedoston formaatin, resoluution, äänilaitteet, videolaitteet, jne. Web-kamer an asetukset Näyttää ja muuttaa web-kamerasi asetuksia ja ominaisuuksia. Täysi ruutu Näyttää nykyisen videon tai live-esikatselun täydellä ruudulla. Lopettaaksesi paina <Esc>-näppäintä tai napsauta Sulje-painiketta. Irrota Irrottaa web-kameran. Yhdistä Yhdistää web-kameran. Pysäytyskuvien kaappaus ja videon tallentaminen 12. Käynnistä 'WebCam Companion 2' napsauttamalla Käynnistä, Kaikki ohjelmat, ArcSoft WebCam Companion 2 -kansio ja napsauta sitten WebCam Companion Napsauta valitaksesi Kaappaus-moduulin Koti-näytöltä. 14. Voit suorittaa seuraavat tehtävät Kaappaus-esikatselunäytöllä. Kaappaus: kaappaa pysäytyskuvia web-kameralta. Sarjakuvaus: kaappaa useita kuvia peräkkäin. Sarjakuvauksessa kaapattavien kuvien lukumäärä voidaan määrittää Asetuksissa. Tallenna videota: aloittaa videon kaappaamisen web-kameraltasi. Oletuksena kuva- ja videotiedostot tallennetaan WebCam Media -kansion Dokumentit-osioon. - Valokuvaresoluutio on oletuksena 640 x 480. Muuttaaksesi asetuksia napsauta Asetukset. - Voit esikatsella kaapattuja kuvia pienistä näyttökuvista. - Katso lisätietoja WebCam Companion 2:n Ohjeista napsauttamalla Ohje-valikkoa ja valitsemalla Sovellusohjeen tai painamalla <F1>-näppäintä. Tausta vaikuttaa kuvan selkeyteen ja valotasoon sekä lopullisen kuvan laatuun. 18 BenQ-näytön kaikki hyödyt käyttöön

19 B. Valvonta Valvontamoduuli havaitsee minkä tahansa web-kameralle näkyvän liikkeen ja tallentaa sen automaattisesti. Samalla lähetetään sähköposti- tai tekstiviestihälytys. Voit jopa ladata valokuvat automaattisesti FTP-sivustolle. 1. Käynnistä WebCam Companion Napsauta valitaksesi Valvonta-moduulin Koti-näytöltä. 3. Napsauta Valvonta-näytöllä Valvonta-asetukset tarkastellaksesi ja muuttaaksesi ensin asetuksia. 4. Kun olet määrittänyt asetukset, napsauta Käynnistä valvonta aloittaaksesi valvonnan. Tallennus aloitetaan automaattisesti, kun havaitaan liikettä. 5. Napsauta Pysäytä valvonta kun haluat lopettaa valvonnan. 6. Napsauta Tallenna videota välilehdeltä Kaappaus. 7. Oletuksena kuva- ja videotiedostot tallennetaan WebCam Media -kansion Dokumentit-osioon. Tallennetut videolokit tallennetaan Lokialbumeihin. Videokeskustelu Kun haluat keskustella verkossa, napsauta valitaksesi Keskustelu-moduulin Koti-näytöltä ja asenna sitten tarjolla oleva ilmainen pikaviestiohjelma. Suorita asennus loppun noudattamalla näytön ohjeita. Visuaalisten Magic-i-tehosteiden käyttäminen Magic-i Visual Effects käynnistyy automaattisesti, kun WebCam Companion 2:n Kaappaus- ja Keskustelu moduulit käynnistetään. Voit käyttää WebCam Companion 2:ta Magic-i Visual Effects -tehosteiden kanssa parantaaksesi kaappaus- ja videokeskustelukokemusta. Lukuisia tehostemalleja hyödyntämällä teet kuvien katselusta ja videokeskusteluista hauskoja ja viihdyttäviä. Pääominaisuudet Kasvoseuranta : Tämä ominaisuus havaitsee kasvot, tarkentaa niihin sekä seuraa kasvojen liikkeitä. Aktivoidaksesi tämän ominaisuuden napsauta Kasvoseuranta-valintaruutua. PTZ : Tässä ominaisuudessa on Panerointi- ja Zoomaus -toiminnot. Tehoste : Tämä ominaisuus tarjoaa käyttöösi viihdyttäviä videotehosteita. Napsauta kunkin tehosteluokan vieressä olevaa nuolta näyttääksesi kaikki luokan tehosteet ja napsauta sitten tehostettä, jota haluat käyttää. Kehys : Tämä ominaisuus lisää kuvakehyksen näytön kasvojen ympärille. Napsauta kunkin kehysluokan vieressä olevaa nuolta näyttääksesi kaikki luokan kehykset ja korosta sitten kehys, jota haluat käyttää. BenQ-näytön kaikki hyödyt käyttöön 19

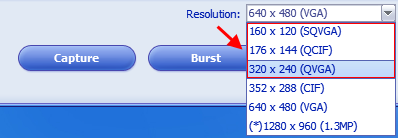

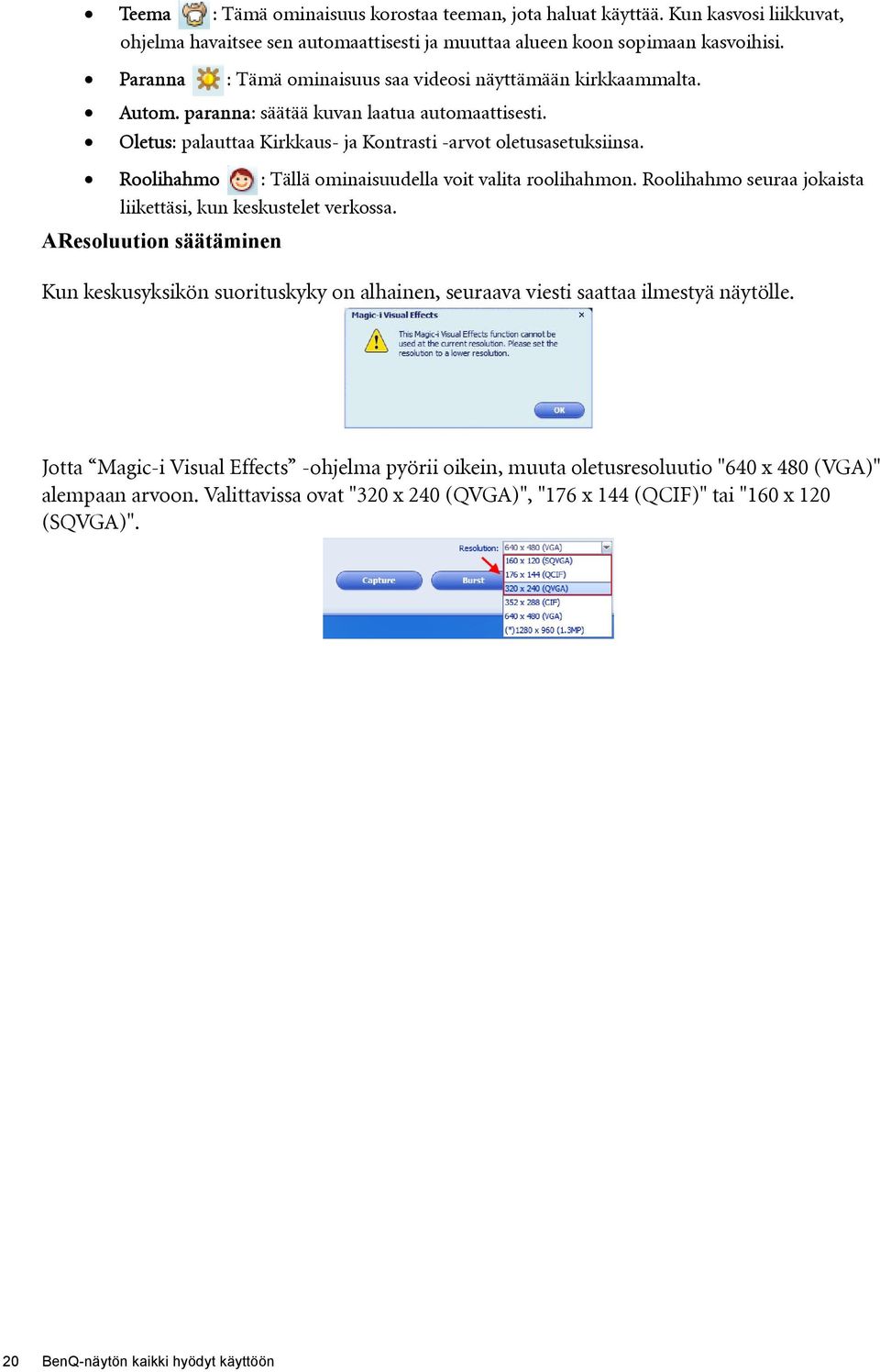

20 Teema : Tämä ominaisuus korostaa teeman, jota haluat käyttää. Kun kasvosi liikkuvat, ohjelma havaitsee sen automaattisesti ja muuttaa alueen koon sopimaan kasvoihisi. Paranna : Tämä ominaisuus saa videosi näyttämään kirkkaammalta. Autom. paranna: säätää kuvan laatua automaattisesti. Oletus: palauttaa Kirkkaus- ja Kontrasti -arvot oletusasetuksiinsa. Roolihahmo : Tällä ominaisuudella voit valita roolihahmon. Roolihahmo seuraa jokaista liikettäsi, kun keskustelet verkossa. AResoluution säätäminen Kun keskusyksikön suorituskyky on alhainen, seuraava viesti saattaa ilmestyä näytölle. Jotta Magic-i Visual Effects -ohjelma pyörii oikein, muuta oletusresoluutio "640 x 480 (VGA)" alempaan arvoon. Valittavissa ovat "320 x 240 (QVGA)", "176 x 144 (QCIF)" tai "160 x 120 (SQVGA)". 20 BenQ-näytön kaikki hyödyt käyttöön

21 2. Kuvan optimointi Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää AUTO-näppäintoimintoa. PainaAUTO -näppäintä optimoidaksesi sillä hetkellä näytöllä näkyvän kuvan laadun. Kun liität digitaalisen videoulostulon digitaalisella (DVI) kaapelilla näyttöön AUTO-näppäin ja Automaattisäätö-toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään AUTO-näppäintoimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. 1. Aja testiohjelma auto.exe CD-ROM:ilta. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina AUTO-näppäintä näytöllä. 3. Paina MENU-näppäintä, niin pääset näytön ruutunäyttö (OSD) -valikkoon. 4. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 5. Jos havaitset pystysuoriahäiriöitä (kuten verho-efekti, pystysuorien viivojen hohtaminen), paina näppäintä tai valitaksesipikselikello-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 6. Jos havaitset vaakasuoria häiriöitä, paina näppäintä tai valitaksesi Jakso-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. Kuvan optimointi 21

22 3. Näytön säätäminen Ohjauspaneeli AUTO MENU ENTER AUTO : Pystysuoran sijainnin, vaiheen, vaakasuoran sijainnin ja pikselikellon automaattisäätö. 2. MENU -näppäin: OSD-ruutunäytön päävalikon aktivointi ja paluu edelliseen valikkoon tai OSD-näytöltä poistuminen. 3. /Äänenvoimakkuus-näppäin: Ylös/Lisää -säätö. Tämä näppäin on äänenvoimakkuuden pikanäppäin. 4. /Tila-näppäin: Alas/Vähennä -säätö. Tämä näppäin on tilan pikanäppäin. 5. ENTER -näppäin: Alivalikkoihin pääsy ja kohteiden valinta. DVI-sisääntulo -malleissa tämä näppäin on myös sisääntulon pikanäppäin. 6. Virta : Virran kytkeminen päälle ja pois. OSD = On Screen Display (ruutunäyttö). Pikanäppäimillä säädetään asetuksia asteittain. Ne toimivat vain silloin, kun OSD-valikkoa ei esitetä näytöllä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Katso Pikanäppäintila sivulla Näytön säätäminen

23 Pikanäppäintila Näytön näppäimet toimivat pikanäppäiminä, joilla päästään suoraan määrättyihin toimintoihin aina, kun valikkoa ei juuri sillä hetkellä esitetä näytöllä. Äänenvoimakkuus -pikanäppäins Paina näppäintä näyttääksesi Äänenvoimakkuus-ilmaisimet. Jos painat yhä näppäintä, äänenvoimakkuus nousee, ja näppäimestä se laskee. Jos haluat mykistää äänen, paina äänenvoimakkuuden pikanäppäintä 3 sekunnin ajan. Jos haluat mykistyksen pois päältä, paina äänenvoimakkuuden pikanäppäintä uudestaan 3 sekunnin ajan. Tilan pikanäppäin Paina näppäintä toistuvasti vaihtaaksesi 5 tilasta toiseen. Tiloja ovat Standardi, Elokuva, Dynaaminen, Valokuva ja srgb. Asetus otetaan välittömästi käyttöön. Katso myös Kuvatila sivulla 30. Tulon pikanäppäin (ei saatavilla malleille, jotka ovat vain analogisia) Paina ENTER-näppäintä vaihtaaksesi näyttöön liitetyistä PC:n eri videosignaalisisääntuloista toiseen. Asetus otetaan välittömästi käyttöön. Katso myös Tulo sivulla 33. Näytön säätäminen 23

24 Päävalikkotila OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Paina MENU -näppäintä näyttääksesi seuraavan OSD-päävalikon OSD-päävalikkoja on viisi: 1. Näyttö 2. Kuva 3. Kehittynyt kuva 4. Ääni 5. Järjestelmä Käytä (ylös) tai (alas) -näppäimiä korostaaksesi valikon kohteita ja paina ENTER-näppäintö päästäksesi Valikkokohteen asetuksiin. OSD-valikon kieli saattaa poiketa alueittain, katso Kieli sivulla 33 OSD-asetukset -osiota, niin saat lisätietoja. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Näyttö valikko sivulla 25 Kuva valikko sivulla 27 Kehittynyt kuva -valikko sivulla 30 Ääni valikko sivulla 32 Järjestelmä valikko sivulla Näytön säätäminen

25 Näyttö valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Automaattisäätö Optimoi ja säätää näytön asetuksia automaattisesti. AUTO -näppäin on tämän toiminnon pikanäppäin. Paina ENTER -näppäintä tämän valinnan valitsemiseen ja suorita säädöt. Kun liität digitaalisen videolähdön digitaalisella (DVI) kaapelilla näyttöösi, AUTO-näppäin ja Automaattisäätötoiminto poistetaan käytöstä. Näytön säätäminen 25

26 vaakasijainti pystysijainti Pixel Clock (pikselikello) Phase (jakso) Säätää näyttökuvan vaakasijaintia. Säätää näyttökuvan pystysijaintia. Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille. Katso myös: Kuvan optimointi sivulla 21. Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille. Paina näppäintä säätääksesi arvoa. tai Katso myös: Kuvan optimointi sivulla Näytön säätäminen

27 Kuva valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kirkkaus Säätää kirkkaiden ja Paina -näppäintä tummien varjojen lisätäksesi kirkkautta ja tasapainoa. -näppäintä vähentääksesi kirkkautta. Kontrasti terävyys Toiminto ei ole käytettävissä, kun Dynaaminen kontrasti on päällä. Säätää tummuuden ja valoisuuden välistä eroa. Toiminto ei ole käytettävissä, kun Dynaaminen kontrasti on päällä. Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. Väri - Paina ENTER päästääksesi Väri-valikkoon. Paina -näppäintä lisätäksesi kontrastia ja -näppäintä vähentääksesi kontrastia. Paina -näppäintä lisätäksesi näytön terävyyttä ja paina -näppäintä tehdäksesi kuvasta pehmeämmän Näytön säätäminen 27

28 Normaali Sinertävä Punertava Käyttäjätila Värin uudelleenasetus Videota ja valokuvia voidaan tarkastella niiden luonnollisessa värityksessä. Tämä on värin tehdasasetus. Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC:n alan standardien mukainen valkoisen värin tehdasasetus. Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. Kuvan värisävyn räätälöinti. Punaisen, vihreän ja sinisen sekoitusta voidaan muuttaa kuvan värisävyn muuttamiseksi. Yhden tai useamman päävärin vähentäminen pienentää niiden vaikutusta kuvan värisävyyn. Jos kuvasta vähennetään esim. sinistä väriä, kuvasta tulee asteittain kellertävä. Jos vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. Palauttaa Käyttäjätilassa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. Paina MENU-näppäintä poistuaksesi Väri-valikosta. Paina näppäintä valitaksesi tämän asetuksen. Paina näppäintä tai tai ja ENTER-näppäintä valitaksesi vaihtoehdon Punainen, Vihreä tai Sininen. Käytä sitten näppäintä tai säätääksesi värejä. Paina näppäintä muuttaaksesi asetuksia. tai Punainen (0-100) Vihreä (0-100) Sininen (0-100) KYLLÄ EI 28 Näytön säätäminen

29 Dynaaminen kontrasti (käytettävissä, kun Kuvatilaksi on asetettu Valokuva, Dynaaminen tai Elokuva) Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Kun Dynaaminen kontrasti aktivoidaan, Kirkkaus ja Kontrasti -ominaisuuksia ei voida enää säätää. PainaENTER -näppäintä valitaksesi tämän valinnan. Paina näppäintä tai asetuksia. muuttaaksesi KYLLÄ EI Näytön säätäminen 29

30 Kehittynyt kuva -valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi KKEHITTYNYT KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kuvatila Valitse kuvatila, joka sopii Standardi Paina näppäintä tai parhaiten näytöllä Elokuva näytettävien kuvien muuttaaksesi tyyppin. asetuksia. Dynaaminen Valokuva Standardi - perus-pc-sovellukseen. srgb Elokuva - videoiden katselua varten. Dynaaminen - vaakakokoisiksi määriteltyjen videoiden katseluun ja pelien pelaamiseen. Valokuva - valokuvien katseluun. srgb - parempaan värien täsmäytykseen oheislaitteiden kanssa, esim. kirjoittimuet, DSCt, jne. 30 Näytön säätäminen

31 Senseye Demo Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Paina näppäintä muuttaaksesi asetuksia. tai PÄÄLLÄ POIS Näyttötila Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Overscan-ominaisuus: suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. Koko: näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Paina näppäintä muuttaaksesi asetuksia. tai Valinnat, joita Näyttötilassa voidaan valita, vaihtelevat sisääntulosignaalien lähteistä riippuen. Kun signaalilähteenä on DVI tai D-sub, ja kuvan kuvasuhde ei ole laaja: Koko Kuvakulma Tai Kun signaalilähteensä on HDMI: Näkökulma: kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 16:9-kuvat täyttävät näytön vaakatasossa, 4:3-kuvat täyttävät näytön pystysuorassa. Overscan Koko Kuvakulma AMA (käytettävissä malleissa E2200HD, M2200HD, E2400HD ja M2400HD) Parantaa LCD-paneelin harmaustason vasteaikaa. Paina näppäintä muuttaaksesi asetuksia. tai PÄÄLLÄ POIS PÄÄLLE/POISvaihtoehdot ovat käytettävissä vain malleissa E2200HD ja M2200HD. AMA on aina päällä malleissa E2400HD ja M2400HD. Näytön säätäminen 31

32 Ääni valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Äänenvoimakkuus Säätää Paina -näppäintä äänenvoimakkuutta. lisätäksesi äänenvoimakkuutta ja Mykistys Mykistää äänen. -näppäintä vähentääksesi äänenvoimakkuutta. Paina näppäintä muuttaaksesi asetuksia. tai PÄÄLLÄ POIS Äänen valinta (ei käytettävissä mallissa E2200HDA, E900HD ja E900HDA) Käyttäjät voivat valita äänilähteen itse tai antaa näytön havaita sen automaattisesti. Paina näppäintä muuttaaksesi asetuksia. tai PC-ääni HDMI-ääni Automaattinen havaitseminen 32 Näytön säätäminen

33 Järjestelmä valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi JÄRJESTELMÄ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Tulo Toiminnolla vaihdetaan DVI Paina näppäintä tai tulo videokaapelin muuttaaksesi asetuksia. D-sub liitäntätyyppiin HDMI soveltuvaksi. OSD-asetukset - Paina ENTER päästääksesi OSD-asetuksiin. Kieli OSD-valikon kieliasetus. englanti Paina näppäintä tai muuttaaksesi asetuksia. ranska saksa italia espanja puola japani tsekki OSD:n kielivalinnat saattavat poiketa alueittain oikealla esitetyistä vaihtoehdoista. perinteinen kiina unkari yksinkertaistett u kiina serbokroatia romania hollanti venäjä ruotsi portugali Näytön säätäminen 33

34 vaakasijainti pystysijainti Näyttöaika OSD-lukitus Säätää OSD-valikon vaakasijaintia. Säätää OSD-valikon pystysijaintia. Säätää OSD-valikon näyttöaikaa. Estää näytön asetusten tahattoman muuttamisen. Kun tämä toiminto on aktivoituna, OSD-valinnat ja pikanäppäintoiminnot ovat käytöstä poistettuina. Paina näppäintä tai muuttaaksesi asetuksia. Paina näppäintä tai muuttaaksesi asetuksia. Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU'-näppäintä alhaalla 15 sekunnin ajan. Näin pääset 'OSD-lukitus'-valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäimiä valitaksesi EI -valinnan OSD-asetusten lukitus -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Paina MENU -näppäintä poistuaksesi OSD-asetukset-valikosta. DDC/CI* Näyttöasetuksia voidaan vaihtaa PC:n ohjelmiston PainaENTER -näppäintä valitaksesi tämän valinnan. kautta. Paina näppäintä tai muuttaaksesi asetuksia. Tiedot Näyttää senhetkiset näytön ominaisuuksien asetukset. PainaENTER -näppäintä valitaksesi tämän valinnan sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. KYLLÄ EI PÄÄLLÄ POIS 34 Näytön säätäminen

35 HDMI-automa attikytkin (ei käytettävissä mallissa E2200HDA, E900HD ja E900HDA) Kun tämä toiminto on aktivoituna, HDMI-portti on valittavissa sisääntuloksi automaattisesti. Muussa tapauksessa HDMI voidaan valita sisääntulovalinnalla tai painamalla pikänäppäintä. PainaENTER -näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. PÄÄLLÄ POIS Uudelleenaseta kaikki Palauttaa kaikki tila-, väri- ja geometriset asetukset tehtaassa asetettuihin oletusarvoihinsa. Paina näppäintä tai muuttaaksesi asetuksia. KYLLÄ EI *DDC/CI tulee sanoista Display Data Channel/Command Interface ja sen on kehittänyt Video Electronics Standards Association (VESA). DDC/CI-ominaisuuden avulla näytön säätimet voidaan lähettää ohjelmiston kautta etädiagnosoitaviksi. Näytön säätäminen 35

36 4. Vianetsintä Usein kysytyt kysymykset (FAQ) Kuva on sumea: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. Kuinka VGA-jatkokaapelia käytetään? Irrota jatkokaapeli testausta varten. Onko kuva nyt terävä? Jos ei, optimoi kuva noudattamalla ohjeita "Virkitysnopeuden säätö" -osiosta linkissä "Näyttöresoluution säätö". Kuvan sumeneminen on normaalia, jos jatkokaapelissa on sähkönsiirtohäiriöitä. Häiriöitä voidaan ehkäistä käyttämällä jatkokaapelia, jonka johtamisominaisuudet ovat paremmat, tai joissa on sisäänrakennettuna jännitettä lisäävä vahvistin. Ilmeneekö sumenemista vain natiivi (maksimi) resoluutiota alhaisemmissa resoluutioissa? Lue ohjeet linkistä "Näyttöresoluution säätö" CD:ltä. Valitse natiiviresoluutio. Pikselivirheet ovat näkyvissä: Yksi useista pikseleistä on pysyvästi musta. Yksi tai useampi pikseli on pysyvästi valkoinen. Yksi tai useampi pikseli on pysyvästi punainen, vihreä, sininen tai jonkin muun värinen. Puhdista LCD-näyttö. Kytke virta toistuvasti päälle ja pois. Nämä ovat pikseleitä, jotka ovat pysyvästi päällä tai pois päältä. Tämä on luonnollinen LCD-teknologian häiriö. Kuvan väritys on väärä: Kuvan värisävy on keltainen, sininen tai vaaleanpunainen. Valitse VALIKKO > KUVA > Väri > Värin uudelleenasetus. Valitse sitten "Varoitus"-viestiruudusta KYLLÄ palauttaaksesi väriasetukset tehtaassa asetettuihin oletusarvoihinsa. Jos kuva näyttää yhä väärärltä ja OSD-näytön väri on myös väärä, yksi kolmesta pääväristä puuttuu signaalin sisääntulosta. Tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Kuvaa ei näy: Onko näytön LED vihreä? Jos LED on vihreä ja näytöllä näkyy viesti Alueen ulkopuolella, olet käyttämässä näyttötilaa, jota näyttö ei tue. Vaihda käyttötilaksi jokin tuettu tila. Lue Esiasetetut näyttötilat -osio linkistä "Näyttöresoluution säätö". Näytöllä on paikallaan pysyvän kuvan muodostama heikko varjo: Aktivoi virranhallintatoiminto, jolloin tietokone ja näyttö menevät näytönsäästötilaan, kun niitä ei käytetä aktiivisesti. Käytä näytönsäästäjää kuvan kiinnipalamisen estämiseksi. 36 Vianetsintä

37 Onko näytön LED oranssi? Jos LED on oranssi, virranhallintatila on aktiivi. Paina mitä tahansa tietokoneen näppäimistön painiketta tai liikuta hiirtä. Jos se ei auta, tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Onko näytön LED lainkaan valaistuna? Tarkasta pääpistokkeen virransyöttö, ulkoinen virransyöttö ja pääkytkin. Kuva on vääristynyt, vilkkuu tai välkkyy: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä ja valitse oikea resoluutio, virkistysnopeus ja tee säädöt ohjeiden mukaan. Jos käytät näyttöä sen natiiviresoluutiossa, mutta kuva on silti vääristynyt. Eri sisääntulolähteiden kuvat saattaavat vääristyä tai venyä, kun näyttöä käytetään natiiviresoluutiossaan. Jotta kaikentyyppisten sisääntulolähteiden kuvat näkyvät parhaalla mahdollisella tavalla, aseta "Näyttötila"-toiminnossa sisääntulolähteille oikea kuvasuhde. Katso lisätietoja Näyttötila sivulla 31. Kuva näytetään yhdestä suunnasta: Lue ohjeet linkistä "Näytön resoluution säätö" CD:ltä, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. OSD-säätöjä ei päästä käyttämään: Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU'-näppäintä alhaalla 15 sekunnin ajan. Näin pääset 'OSD-lukitus'-valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäintä valitaksesi EI -valinnan OSD-asetusten (JÄRJESTELMÄ-kohdan alla) OSD-lukitus -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Tarvitsetko lisää apua? Jos ongelmat eivät poistu tämän käyttöohjeen ohjeita noudattamalla, ota yhteyttä myyjäliikkeeseen tai lähetä meille sähköpostia osoitteeseen: Vianetsintä 37
