1 Pienjännitekojeet Elektroniset aikareleet, CT-sarja 2CDC110003B1803 Aikareleet 1 FI 07_05 UUTUUS

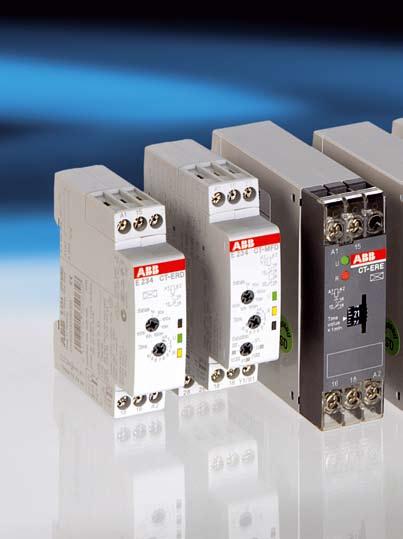

2 Elektroniset aikareleet, CT-sarja CT-D-sarja UUTUUS: Kaksi vaihtokosketinta CT-E-sar A BB:n CT-sarjan elektronisia aikareleitä on käytetty vuosien ajan eri sovelluksissa joka puolella maailmaa, ja ne ovat osoittaneet erinomaisen toimivuutensa jokapäiväisessä käytössä jopa kaikkein vaativimmissa olosuhteissa. Kolme elektronisten aikareleiden sarjaa kattavat kaikkien sovellusten tarvitsemat toiminnot. Edistynyt CT-S-sarja sopii erinomaisesti yleiskäyttöön. CT-D-sarjan moduulirakenteisten koteloiden leveys on vain 17,5 mm. CT-E- sarjassa on puolestaan erinomainen hinnan 1SVC F0507 1SVC F0506 ja suorituskyvyn suhde, ja se sopii hyvin sarjasovelluksiin. ABB:n teollisuuselektroniikan asiantuntemusta kannattaa hyödyntää. Etäpotentiometrin liitäntä CT-S-sarjaan voidaan liittää etäpotentiometri aikaviiveen hienosäätöä varten. Kun ulkoinen potentiometri on liitettynä, sisäinen etusivun potentiometri on poissa käytöstä. M3-liitäntäruuvit (Pozidrive 1) Helppokäyttöiset yhdistelmäliitäntäruuvit, joita voi käyttää Pozidrive-, kartio- tai ristipääruuvitaltalla.

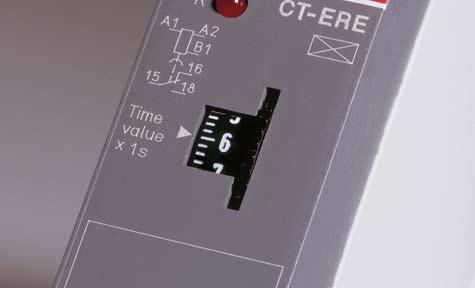

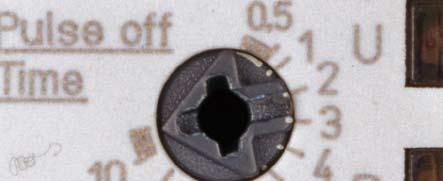

3 Modulaarinen Taloudellinen Huipputaso ja CT-S-sarja UUTUUS LEDit tilailmoitusta varten 2CDC F0006 Kaikki todelliset toimintatilat ilmaistaan etusivun LEDeillä, mikä yksinkertaistaa käyttöönottoa ja vianmääritystä. Aika-alueen esivalinta ja hienosäätö Moniväriset asteikot mahdollistavat aika-alueen suoran määrittelyn, joka on esivalittu asetuspotentiometrillä. Suoraan luettavat asteikot 2CDC F0006 2CDC F0006 2CDC F0006 2CDC F0006 Aikaviiveen voi asettaa suoraan ilman erillisiä laskutoimituksia, mikä parantaa aikaviiveen säädön tarkkuutta. Turvallisuus 2CDC F0003 Integroidut merkintätarrat Integroitujen merkintätarrojen avulla tuotteen voi merkitä helposti ja nopeasti. Ei tarvita erillisiä merkintätarroja (CT-S-sarja). Sinetöitävä, läpinäkyvä kansi Suojaa aika- ja kynnysarvojen luvattomalta muuttamiselta. Saatavana lisävarusteena. Todellinen ero löytyy sisältä. Tuotteiden ilma- ja pintavälit ylittävät kansainvälisten standardien vaatimukset ja lisäävät merkittävästi tuotteiden turvallisuutta. 2CDC F0003

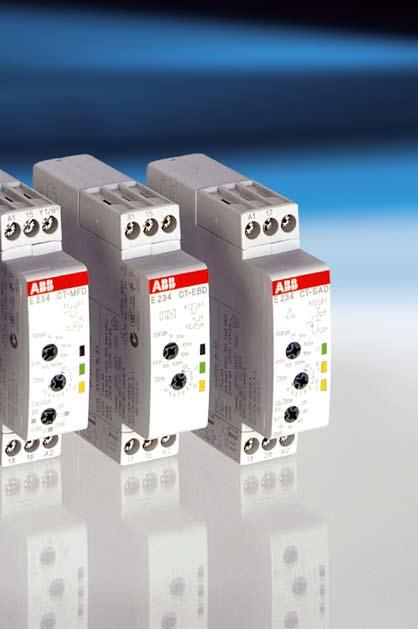

4 CT-D-sarjan modulaariset aikareleet UUTUUS: Kaksi vaihtokosketinta C T-D-sarja on nykyaikainen aikareleiden sarja, joka edustaa CT-S-ja CT-E-sarjan välimuotoa. Sarja sisältää 10 yksitoimintoista laitetta ja kaksi monitoimiaikarelettä, joissa on seitsemän toimintoa. Tämän ansiosta laitteita on erittäin joustava käyttää. Kaikissa laitteissa on seitsemän säädettävää aika-aluetta 0,05 sekunnista 100 tuntiin ja automaattinen tulojännitteen määritys. Käyttösäätimet monitoimintoinen yksitoimintoinen ➀ LED:it tilailmoitusta varten U - vihreä LED: ohjausjännite kytketty ajastus R - keltainen LED: lähtörele vetää ➁ Aika-alueen säätö ➂ Aikaviiveen hienosäätö ➃ Ajastustoiminnon esivalinta 2CDC F0006 ➂ ➁ ➀ ➂ ➁ ➃ 2CDC F0004

5 Modulaarinen CT-D-sarja CT-D-sarjan ominaisuudet Monipuolisuus: 2 monitoimiaikarelettä 10 yksitoimiaikarelettä Ohjausjännitteet: Laaja alue: V AC/DC Useita alueita: V DC, V AC 7 aika-aluetta, 0,05 s 100 h Leveys vain 17,5 mm Vaaleanharmaa RAL kotelo Laitteet, joissa 1 vaihtokosketin (250 V / 6 A) tai 2 vaihtokosketinta (250 V / 5 A) Ohjaustulo: jännitteen mukainen liipaisu, polaroimaton, pystyy kytkemään rinnakkaisen kuorman Hyväksynnät*/merkinnät CB scheme RMRS / *haku osittain kesken 1 tai 2 vaihtokosketinta 2CDC F0006 2CDC F0006 2CDC F0006 Ohjaustulo: Jännitteenmukainen liipaisu, polaroimaton, pystyy kytkemään rinnakkaisen kuorman. A1 Y1/B1 A2 2CDC F0006 2CDC F0006 Suoraan luettavat asteikot Aikaviiveen voi asettaa suoraan ilman erillisiä laskutoimituksia, mikä parantaa aikaviiveen säädön tarkkuutta. Kytkentävirrat CT-D-sarjan aikareleiden suurin sallittu lähdön kuormitus on 6 A laitteissa, joissa on yksi vaihtokosketin, ja 5 A laitteissa, joissa on kaksi vaihtokosketinta. Leveys 17,5 mm Koska CT-D-sarjan aikareleet ovat 17,5 mm:n levyisiä, ne sopivat erinomaisesti asennettaviksi keskuksiin. 2CDC F0006 LED:it tilailmoitusta varten Kaikki toimintatilat ilmaistaan etusivun LED:eillä, mikä yksinkertaistaa käyttöönottoa ja vianmääritystä. 2CDC F ,5 mm 2CDC F0004 2CDC F0004 Liittimet Leveään liitinrasteriin sopivat seuraavat johtimet: 2 x 1,5 mm² (2 x 16 AWG) holkeilla varustettuna tai 2 x 2,5 mm² (2 x 14 AWG) ilman holkkeja.

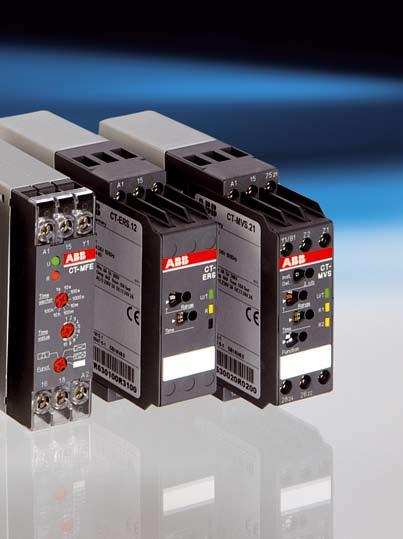

6 CT-E-sarjan aikareleet: edulliset aikareleet C T-E-sarja tarjoaa erinomaisen hinnan ja suorituskyvyn suhteen ja sopii hyvin sarjasovelluksiin. 11 yksitoimintoista aikarelettä, joissa on 5 erilaista yksittäistä aika-aluetta sekä 2 monitoimiaikarelettä, joissa on 6 toimintoa ja 8 aika-aluetta tarjoavat parhaan mahdollisen joustavuuden lähes mihin tahansa sovellukseen. Jos käyttösyklien määrä on suuri, voidaan käyttää koskettimetonta CT-E-aikarelettä, jossa on puolijohdelähtö. Käyttösäätimet ➀ LED:it tilailmoitusta varten monitoimintoinen yksitoimintoinen U - vihreä LED: ohjausjännite kytketty R - punainen LED: lähtörele vetää ➁ Aika-alueen säätö ➀ ➁ ➂ ➃ ➂ Aikaviiveen hienosäätö ➃ Ajastustoiminnon esivalinta 1SVC F0503 1SVC F0500

7 Taloudellinen CT-E-sarja CT-E-sarjan ominaisuudet Monipuolisuus: 2 monitoimiaikarelettä 11 yksitoimiaikarelettä 2 kytkentärelettä Ohjausjännitteet Kaksi aluetta: 24 V AC/DC, V AC Yksi alue: V AC Laaja alue: V AC/DC (CT-MFE) Aika-alueet: 5 yksittäistä aika-aluetta: 0,05 1 s, 0,1 10 s, 0,3 30 s, s, 0,3 30 min 8 aika-aluetta: 0,05 s 100 h (CT-MFE) Laitteet, joissa 1 vaihtokosketin (250 V / 4 A) tai puolijohdelähtö korkeille kytkentätaajuuksille (tyristori 0,8 A) Leveä liitäntäruuvien rasteri tekee liittämisestä helppoa ja nopeaa Kytkentärele CT-IRE, jolla saadaan lisää kytkentäkoskettimia joko rinnakkaisilla tai vinosti asetetuilla liittimillä Hyväksynnät/merkinnät (laitteen mukaan) 2CDC F0005 CB scheme RMRS / 2CDC F0005 1SVC F0508 1SVC F 0506 M3-liitäntäruuvit (Pozidrive 1) Liitäntäruuvit on helppo kiristää ja vapauttaa Pozidrive-, kartio- tai ristipääruuvitaltalla. Suoraan luettavat asteikot Aikaviiveen voi asettaa suoraan ilman erillisiä laskutoimituksia, mikä parantaa aikaviiveen säädön tarkkuutta. LED:it tilailmoitusta varten Kaikki toimintatilat ilmaistaan etusivun LED:eillä, mikä yksinkertaistaa käyttöönottoa ja vianmääritystä.

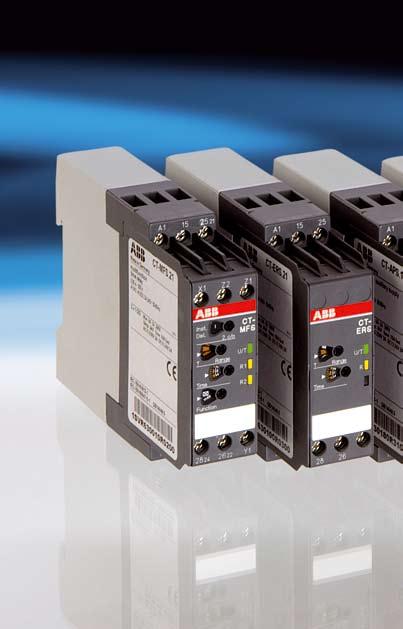

8 CT-S-sarjan aikareleet: huipputason aikareleet C T-S-sarja on ABB:n nykyaikaisin ja yleis- käyttöisin aikarelesarja. Sarja sisältää 13 yksitoimista laitetta ja kahdeksan monitoimiaikarelettä, joissa on jopa 11 toimintoa. Tämän ansiosta laitteita on erittäin joustavaa käyttää. Laitteissa on 10 aika-aluetta, jotka ovat säädettävissä 0,05 sekunnista 300 tuntiin. Käyttösäätimet monitoimintoinen yksitoimintoinen ➀ LED:it tilailmoitusta varten U/T vihreä LED: ohjausjännite kytketty ajastus R/R1/R2 keltainen LED: 1. / 2. lähtörele vetää ➁ Aika-alueen säätö ➂ Aikaviiveen hienosäätö ➃ Ajastustoiminnon esivalinta ➄ Toisen vaihtokoskettimen valinta pikakoskettimeksi 2CDC F0006 ➄ ➁ ➂ ➀ ➃ 2CDC F0006

9 Huipputaso CT-S-sarja UUTUUS CT-S-sarjan ominaisuudet Monipuolisuus: 8 monitoimiaikarelettä 13 yksitoimiaikarelettä 8 kytkentärelettä Ohjausjännitteet: Useita alueita: V DC, V AC Laaja alue: V AC/DC Yksi alue: V AC Laitteet, joissa 1 vaihtokosketin tai 2 vaihtokosketinta Toinen vaihtokosketin voidaan valita pikakoskettimeksi 1) Etäpotentiometrin liitäntä 1) Ohjaustulo, jossa jännitteetön 3) tai jännitteen mukainen 4) liipaisu esimerkiksi ajastuksen tai tauon käynnistämistä varten Sinetöitävä läpinäkyvä kansi, joka suojaa aika- ja kynnysarvojen luvattomalta muuttamiselta Integroitu merkintätarra Hyväksynnät 2) / merkinnät CB scheme RMRS / Ohjaustulo, jossa jännitteetön 3) tai jännitteen mukainen 4) liipaisu 1) Uusi CT-S-sarja sisältää kahdentyyppisiä laitteita: jännitteetöntä tai jännitteen mukaista liipaisua käyttäviä. Jännitteen mukaista liipaisua käyttävien laitteiden ohjaustulot pystyvät kytkemään rinnakkaisen kuorman ja ovat polaroimattomia. Niitä voidaan syöttää joko A1-liittimeen tulevalla ohjausjännitteellä tai muulla nimellisen ohjausjännitealueen jännitteellä. L(+) N(-) Jännitteetön 3) Jännitteen mukainen 4) A1 A2 X1 Y1 Z2 2CDC F0b06 L(+) N(-) 1) tietyt laitteet 2) haettu 3) jännitteetön = kelluva 4) jännitteen mukainen = ei-kelluva A1 A2 Y1/B1 2CDC F0b06 L(+) N(-) A1 A2 Y1/B1 L(+) L(-) 2CDC F0b06 2CDC F0006 1SVC F0507 2CDC F0003 2CDC F0006 2CDC F0006 Aika-alueen esivalinta ja hienosäätö Moniväristen asteikkojen avulla aika- tai mittausalue voidaan määrittää suoraan esivalittuna asetuspotentiometrin absoluuttiselle asteikolle. Toimintatilojen näyttö Kaikki toimintatilat ilmaistaan etusivun LED:eillä, mikä yksinkertaistaa käyttöönottoa ja vianmääritystä. Jaetut kehysliittimet Jaetuilla kehysliittimillä liityntä jopa 2 x 2,5 mm 2 :n (2 x 14 AWG) lankajohtimeen tai kierrettyyn johtimeen holkeilla varustettuna tai ilman. Jännitteen jakaminen ei vaadi lisäliittimiä. Etäpotentiometrien liitäntä CT-S-laitteisiin voidaan liittää ulkoinen potentiometri aika-alueiden hienosäätöä varten. Sisäinen potentiometri kytkeytyy automaattisesti pois käytöstä, kun ulkoinen on kytkettynä.

10 Elektronisten aikareleiden valintaoppaat ja tilausviitteet Tyyppi CT-MFS.21 CT-S-sarja Symboli Monitoimiaikarele Toiminto Vetohidastus Päästöhidastus apujännitteen kanssa Vetohipaisu ja päästöhipaisu apujännitteen kanssa Symmetrinen veto- ja päästöhidastus Vilkku, alkaa veto- tai päästöjaksolla Tähtikolmio, hipaisu Pulssinmuodostin ON/OFF-toiminto Lähtökoskettimet 0,05 s 300 h 0,05 10 min Ohjaustulo, ajastuksen käynnistys Ohjaustulo, ajastuksen pysäytys Etäpotentiometrin liitäntä 2. vaihtokosketin valittavissa suoraksi koskettimeksi Nimellinen ohjausjännite Lajimerkki 2 SPDT 3 o o 3 o V AC/DC 1SVR R0200 CT-MBS.22 Monitoimiaikarele 2 SPDT 3 o V DC / V AC 1SVR R3200 CT-MVS.21 Monitoimiaikarele Vetohidastus 2 SPDT Päästöhidastus apujännitteen kanssa V AC/DC 1SVR R0200 Vetohipaisu ja päästöhipaisu apujännitteen kanssa CT-MVS.12 Monitoimiaikarele Symmetrinen veto- ja päästöhidastus 1 SPDT V DC / V AC 1SVR R3100 CT-MVS.22 Monitoimiaikarele Vilkku, alkaa veto- tai päästöjaksolla Tähtikolmio, hipaisu 2 SPDT V DC / V AC Pulssinmuodostin 1SVR R3300 CT-MVS.23 Monitoimiaikarele Kumulatiivinen vetohidastus ON/OFF-toiminto 2 SPDT V AC 1SVR R2300 CT-MXS.12 CT-WBS.22 CT-ERS.12 Monitoimiaikarele, jossa 2 aikapiiriä Hipaisu- ja vilkkuaikarele Epäsymmetrinen veto- ja päästöhidastus Vetohipaisu ja päästöhipaisu Pulssigeneraattori, alkaa veto- tai päästöjaksolla Yksipulssigeneraattori ON/OFF-toiminto Vilkku, alkaa veto- tai päästöjaksolla Vetohipaisu Vetohidastus ON/OFF-toiminto Kiinteä hipaisu ja säädettävä aikaviive Säädettävä hipaisu ja kiinteä aikaviive 2 SPDT 2 x 2 x V DC / V AC 1SVR R SPDT V DC / V AC 1SVR R SPDT V DC / V AC 1SVR R3100 CT-ERS.21 Vetohidastus 2 SPDT V AC/DC 1SVR R0300 CT-ERS.22 2 SPDT V DC / V AC 1SVR R3300 CT-APS.12 1 SPDT V DC / V AC 1SVR R3100 CT-APS.21 2 SPDT V AC/DC 1SVR R0300 Päästöhidastus CT-APS.22 2 SPDT V DC / V AC 1SVR R3300 CT-AHS.22 2 SPDT 3 o V DC / V AC 1SVR R3300 CT-ARS.11 1 SPDT V AC/DC 1SVR R3100 Päästöhidastus ilman apujännitettä CT-ARS.21 2 SPDT V AC/DC 1SVR R3300 CT-VBS V DC 1SVR R6000 Päästöhidastus tasavirtakeloille ilman apujännitettä CT-VBS V DC 1SVR R5000 CT-SDS.22 2 S V DC / V AC 1SVR R3300 Tähtikolmioaikareleet CT-SDS.23 2 S V AC 1SVR R2300 CT-IRS V AC/DC 1SVR R SPDT CT-IRS V AC 1SVR R7100 CT-IRS V AC/DC 1SVR R SPDT CT-IRS V AC 1SVR R7300 Kytkentäreleet CT-IRS V AC/DC 1SVR R SPDT* CT-IRS V AC 1SVR R7300 CT-IRS V AC/DC 1SVR R SPDT CT-IRS V AC 1SVR R * kullatut koskettimet Ohjaustulo, jossa jännitteen mukainen (ei-kelluva) liipaisu o Ohjaustulo, jossa jännitteetön (kelluva) liipaisu Lisätarvikkeet: Sinetöitävä 22,5 mm leveä kansi: 1SVR R 0100 Tuote Halkaisija Suojaus Resistanssi Lajimerkki Etäpotentiometri 30,5 mm IP65 50 kω 1SVR R1000 Etäpotentiometri 22,5 mm IP65 50 kω 1SVR R1000 Etäpotentiometri 10,5 mm IP65 50 kω 1SVR R0900

11 Tyyppi CT-E-sarja Symboli Toiminto Ajoituskaavio Lähtökoskettimet 0,05 s 100 h 0,05 1 s 0,1 10 s 0,3 30 s s 0,3 30 min Ohjaustulo, ajastuksen käynnistys Nimellinen ohjausjännite CT-MFE Monitoimiaikarele 1) 1 SPDT V AC/DC 1SVR R SVR R SVR R V AC/DC, V AC 3 1SVR R2100 CT-ERE Vetohidastus 1 SPDT 3 1SVR R SVR R SVR R V AC 3 1SVR R SVR R SVR R V AC/DC 1SVR R SVR R SVR R1100 CT-AHE 1 SPDT 3 2) V AC 1SVR R SVR R2100 Päästöhidastus 3 1SVR R V AC 1SVR R SVR R2100 CT-ARE 1 SPDT 3 1SVR R V AC/DC, V AC 3 1SVR R SVR R V AC 3 1SVR R SVR R V AC/DC, V AC 1SVR R4100 CT-VWE Vetohipaisu 1 SPDT 3 1SVR R SVR R V AC 1SVR R SVR R SVR R V AC/DC 1SVR R SVR R SVR R SPDT 3 2) V AC 1SVR R4100 CT-AWE Päästöhipaisu 3 1SVR R SVR R V AC 1SVR R SVR R V AC/DC 1SVR R SPDT V AC 1SVR R V AC 1SVR R3100 CT-EBE Vilkku 1 SPDT 3 24 V AC/DC, V AC 1SVR R V AC 1SVR R SVR R V AC/DC, V AC 1SVR R4100 CT-YDE 3 1SVR R2100 Vetohidastus 1 SPDT Tähtikolmio- 3 1SVR R1100 kytkentä V AC 1SVR R SVR R V AC/DC, V AC 1SVR R4100 CT-SDE Hipaisu 1 SPDT V AC 1SVR R V AC 1SVR R4100 Lajimerkki 1) Toiminnot: vetohidastus, päästöhidastus, vetohipaisu, veto- tai päästöjaksolla alkava vilkku, pulssinmuodostin Ohjaustulo, jossa jännitteen mukainen (ei-kelluva) liipaisu 2) Polaroimaton, ei pysty kytkemään rinnakkaista kuormaa 11

12 CT-D-sarja, CT-E-sarja, CT-S-sarja CT-E-sarja, puolijohdelähtö Tyyppi Symboli Toiminto Ajoituskaavio Lähtökoskettimet 0,1 10 s 0,3 30 s s Ohjaustulo, ajastuksen käynnistys Syöttöjännite Lajimerkki CT-MKE 1) tyristori Monitoimiaikarele2) V AC/DC 1SVR R V/0,8 A CT-EKE CT-AKE Vetohidastus Päästöhidastus A1-AL Laststrom. A1-AL Y2-A2 Laststrom. t t tyristori 240 V/0,8 A tyristori 240 V/0,8 A 3 1SVR R V AC/DC 1SVR R SVR R SVR R V AC/DC 1SVR R SVR R2000 1) kosketukseton, toiminnon ja aika-alueen valinta ulkoisilla oikosulkupaloilla 2) Toiminnot: vetohidastus (AC/DC), vetohipaisu (vain AC), vetojaksolla alkava vilkku (vain AC), päästöjaksolla alkava vilkku (vain AC) Tyyppi CT-D-sarja, modulaarinen Symboli Toiminto Ajoituskaavio Lähtökoskettimet 0,05 s 100 h 0,05 s 10 min Ohjaustulo, ajastuksen käynnistys Syöttöjännite Lajimerkki CT-MFD.12 Monitoimiajastin Vetohidastus Päästöhidastus apujännitteen kanssa Vetohipaisu Päästöhipaisu apujännitteen kanssa, Vilkku, alkaa veto- tai päästöjaksolla Pulssinmuodostus 1 SPDT V DC, V AC E234CT-MFD CT-MFD.21 2 SPDT V AC / DC E234CT-MFD.21 CT-ERD.12 1 SPDT 3 E234CT-ERD Vetohidastus V DC, V AC CT-ERD.22 2 SPDT 3 E234CT-ERD.22 CT-AHD.12 1 SPDT 3 E234CT-AHD Päästöhidastus V DC, V AC CT-AHD.22 2 SPDT 3 E234CT-AHD.22 CT-VWD.12 Vetohipaisu 1 SPDT V DC, V AC E234CT-VWD CT-EBD.12 Vilkku, alkaa vetojaksolla 1 SPDT V DC, V AC E234CT-EBD CT-TGD.12 1 SPDT 3 E234CT-TGD Pulssigeneraattorit V DC, V AC CT-TGD.22 2 SPDT 3 E234CT-TGD.22 2 vaihtokosketinta CT-SDD.22 Siirtymäaika 50 ms (kiinteä) Tähtikolmioajastin CT.SAD.22 Säädettävä siirtymäaika 1) 2 vaihtokosketinta 3 E234CT-SDD V DC, V AC 3 E234CT-SAD.22 1) ms 10 ms:n välein 12

13 CT-S-sarja Muunnostaulukko CT-S-sarja 1SVR > 1SVR Tyyppi vanha Lajimerkki vanha Tyyppi uusi/ vaihtoehtoinen Lajimerkki uusi/ vaihtoehtoinen Tyyppi vanha Lajimerkki vanha Tyyppi uusi/ vaihtoehtoinen Lajimerkki uusi/ vaihtoehtoinen Monitoimiaikareleet CT-MFS 1SVR R0200 CT-MVS.21 CT-MFS.21 1SVR R0200 1SVR R0200 CT-MVS 1SVR R0200 CT-MVS.22 1SVR R3300 CT-MBS 1SVR R1200 CT-MVS.22 CT-MBS.22 CT-MBS 1SVR R0200 CT-MVS.22 CT-MBS.22 1SVR R3300 1SVR R3200 1SVR R3300 1SVR R3200 CT-MBS 1SVR R2200 CT-MVS.23 1SVR R2300 CT-MBS 1SVR R1100 CT-MVS.12 CT-MBS.22 CT-MBS 1SVR R0100 CT-MVS.12 CT-MBS.22 1SVR R3100 1SVR R3200 1SVR R3100 1SVR R3200 CT-MBS 1SVR R2100 CT-MVS.23 1SVR R2300 Vetohidastusaikareleet CT-ERS 1SVR R1100 CT-ERS.21 1SVR R0300 CT-ERS 1SVR R0100 CT-ERS.12 1SVR R3100 CT-ERS 1SVR R2100 CT-MVS.23 1SVR R2300 CT-ERS 1SVR R0100 CT-MVS.21 CT-MFS.21 1SVR R0200 1SVR R0200 CT-ERS 1SVR R1200 CT-ERS.21 1SVR R0300 CT-ERS 1SVR R0200 CT-ERS.22 1SVR R3300 CT-ERS 1SVR R2200 CT-MVS.23 1SVR R2300 Päästöhidastusaikareleet CT-AHS 1SVR R0100 CT-APS.12 CT-AHS.22 CT-AHS 1SVR R0200 CT-APS.22 CT-AHS.22 1SVR R3100 1SVR R3300 1SVR R3300 1SVR R3300 CT-APS 1SVR R0300 CT-APS.22 1SVR R3300 CT-ARS 1SVR R0100 CT-ARS.22 1SVR R3300 CT-ARS 1SVR R0300 CT-ARS.12 1SVR R3100 CT-VBS 1SVR R6000 CT-VBS.17 1SVR R6000 CT-VBS 1SVR R5000 CT-VBS.18 1SVR R5000 Vetohipaisureleet CT-VWS 1SVR R0100 CT-WBS.22 1SVR R3300 CT-VWS 1SVR R0200 CT-WBS.22 1SVR R3300 Päästöhipaisureleet CT-AWS 1SVR R0100 CT-MVS.12 1SVR R3100 CT-AWS 1SVR R0200 CT-MVS.12 1SVR R3100 Vilkku CT-EBS 1SVR R0100 CT-WBS.22 1SVR R3300 CT-EBS 1SVR R0200 CT-WBS.22 1SVR R3300 Pulssigeneraattorit CT-TGS 1SVR R0100 CT-MXS.22 1SVR R3300 CT-PGS 1SVR R0100 CT-MXS.22 1SVR R3300 Tähtikolmiovaihtoaikarele CT-YDAV 1SVR R0200 CT-SDS.22 1SVR R3300 CT-YDAV 1SVR R2300 CT-SDS.23 1SVR R2300 CT-YDEW 1SVR R0200 CT-SDS.22 1SVR R3300 Kytkentäreleet CT-IRS 1SVR R9100 CT-IRS.16 1SVR R9100 CT-IRS 1SVR R8100 ei korvattu - CT-IRS 1SVR R7100 CT-IRS.14 1SVR R7100 CT-IRS 1SVR R9300 CT-IRS.26 1SVR R9300 CT-IRS 1SVR R8300 ei korvattu - CT-IRS 1SVR R7300 CT-IRS.24 1SVR R7300 CT-IRS 1SVR R9300 CT-IRS.26 1SVR R9300 CT-IRS 1SVR R7300 CT-IRS.24 1SVR R7300 CT-IRS 1SVR R9400 CT-IRS.36 1SVR R9400 CT-IRS 1SVR R8400 ei korvattu - CT-IRS 1SVR R1400 CT-IRS.35 1SVR R1400 Veto- ja päästöhidastusaikareleet CT-EAS 1SVR R0100 CT-MXS.22 1SVR R3300 CT-EAS 1SVR R0200 CT-MXS.22 1SVR R3300 CT-EVS 1SVR R0100 CT-MXS.22 1SVR R

14 Tilauskoodi SSTL-numero Tilauskoodi SSTL-numero Tilauskoodi SSTL-numero Tilauskoodi SSTL-numero 1SVR630010R SVR550029R SVR550130R E234CT-MFD SVR630010R SVR550107R SVR550130R E234CT-MFD SVR630020R SVR550107R SVR550148R E234CT-ERD SVR630020R SVR550107R SVR550148R E234CT-ERD SVR630020R SVR550107R SVR550148R E234CT-AHD SVR630021R SVR550100R SVR550140R E234CT-AHD SVR630030R SVR550100R SVR550140R E234CT-VWD SVR630040R SVR550100R SVR550140R E234CT-EBD SVR630100R SVR550100R SVR550141R E234CT-TGD SVR630100R SVR550118R SVR550141R E234CT-TGD SVR630100R SVR550118R SVR550141R E234CT-SDD SVR630180R SVR550118R SVR550158R E234CT-SAD SVR630180R SVR550110R SVR550150R SVR630180R SVR550110R SVR550151R SVR700800R SVR630110R SVR550110R SVR550167R SVR701800R SVR630120R SVR550111R SVR550160R SVR214017R SVR630120R SVR550111R SVR550207R SVR430261R SVR550111R SVR550207R SVR430261R SVR550127R SVR550207R SVR630210R SVR550127R SVR550200R SVR630211R SVR550120R SVR550200R SVR430220R SVR550120R SVR550200R SVR430221R SVR550137R SVR550217R SVR430220R SVR550137R SVR550210R SVR430221R SVR550137R SVR550212R SVR430230R SVR550130R SVR550019R SVR430231R SVR550509R SVR430220R SVR550509R SVR430221R SVR550509R SVR550519R SVR550519R SVR550519R

15 15

16 2CDC B1803 (04/06) Waasa Graphics, Vaasa ABB Oy Kotimaan tuotemyynti HELSINKI PL 182, Helsinki Puh Faksi VAASA PL 612, Vaasa Puh Faksi
