1 Keskiviikko klo Sokos-hotelli Arina, Isokatu 24, 3. krs OULU Rakenteellisen palonehkäisyn, turvallisuuden ja rakentamisen ohjauksen XXXIV-opintopäivät Muuttuva puurakentaminen Markku Karjalainen TkT, arkkitehti, puurakentamisen ja puuarkkitehtuurin dosentti Oulun yliopisto, arkkitehtuurin osasto, Puustudio, Valtakunnallinen Moderni puukaupunki -hanke ( ) PUUINFO OY

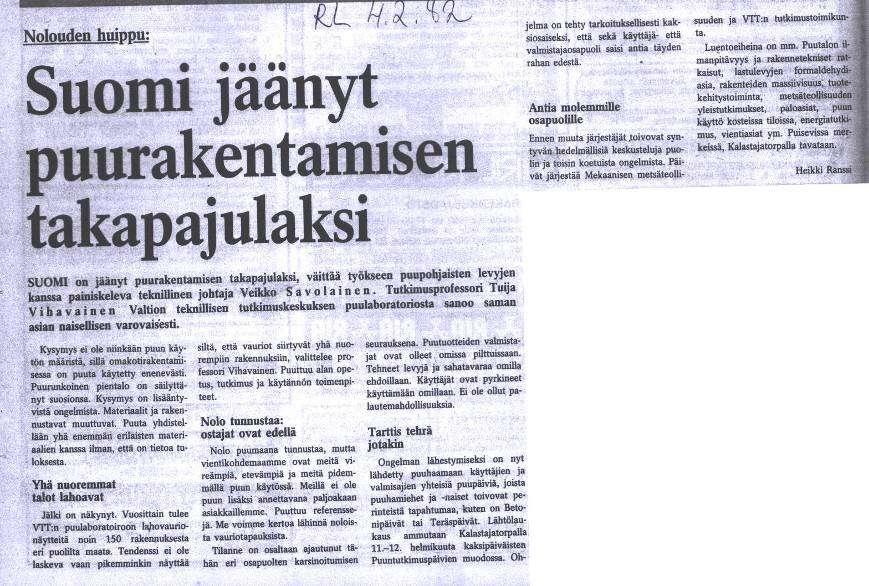

2

3

4 SUOMEN METSIEN KASVU Teollisuuden tarve 76 milj. m 3 / vuosi

5

6 Puun käytön kasvumahdollisuudet ovat kerrostalo- ja toimitilarakentamisessa Omakoti Rivitalot Kerrostalot Julkiset ja Teollisuus ja liikerakennukset varastot Maatalous 0 Muu talonrakentaminen Puun osuus runkorakenteissa % Puun osuus ulkoverhouksissa % Markkinoiden koko (M )

7

8 Lähde: Lisensiaattityö Risto Suikkari Oulun yliopisto, arkkitehtuurin osasto

9

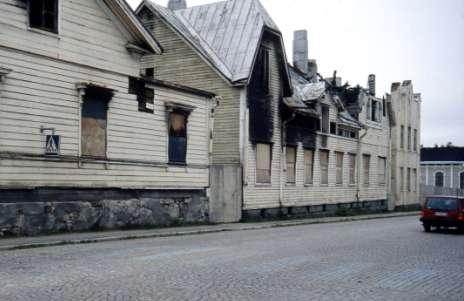

10 Tulipalot ja palokuolemat Suomessa Tulipaloja n / v., joista 65% on rakennuspaloja, joista taas puolet tapahtuu asuinrakennuksissa Tulipaloissa kuolee vuosittain n. 100 henkilöä Yli 75 % on miesten aiheuttamia 71 % kuolleista on palovahingon sattuessa humalassa tai muuten päihtyneenä Joka toisessa tulipalossa syttymissyynä on tupakka > Palovaarallisin yhdistelmä: yli 45-vuotias, eronnut, yksi asuva alkoholisoitunut ja tupakoiva mies

11

12

13 Suomen rakennuskannasta 86 % on asuinrakentamista Puurunko: Vapaa-ajan rakennuksista 99 % Pientaloista 84 % Kerrostaloista vajaa 1%

14

15

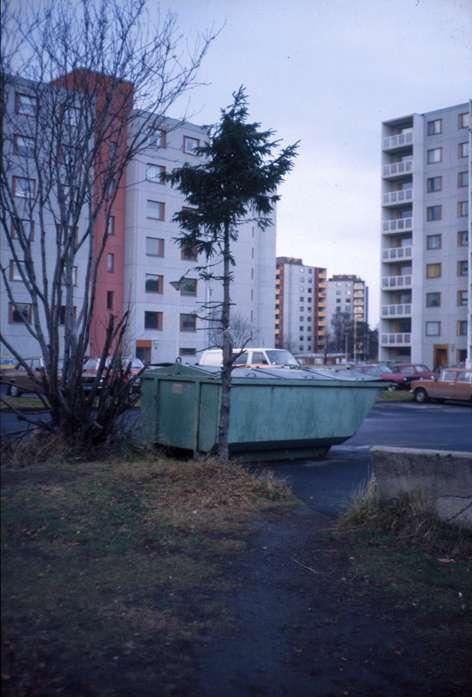

16 Oulu, Rajakylä, 1970-luku Oulu, Tuira, 1970-luku Oulu, Kaakkuri, 2000-luku

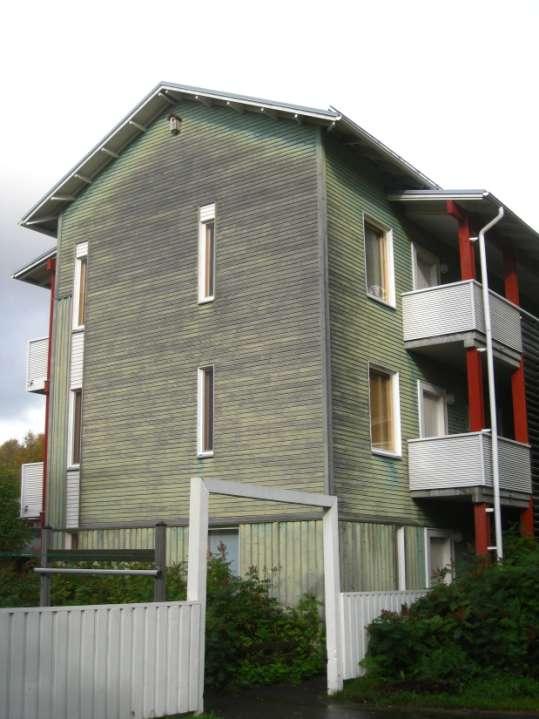

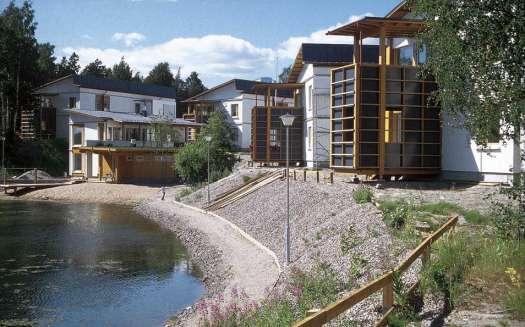

17 OULU, 1997; 3 taloa, 33 asuntoa >>> Suomalaiset puukerrostalot Virallisesti sallittuja Max. 4- kerrosta Uudet palomääräykset : max. 8-kerrosta VIIKKI, 1997; 7 taloa, 65 asuntoa Rakennettu mennessä: 8:lle paikkakunnalle 13 kohdetta 31 taloa 517 asuntoa Rakenteilla lisää 6 taloa, 132 asuntoa

18 Heinola, Vierumäki, 2011; 1 talo, 27 asuntoa Kuva:

19 PuuViikki: Peab, Finnforest, Etera, Ark.tsto HMV Oy PuuViikki, ; 5 taloa, 105 asuntoa

20 Viikin Latokartanon puukerrostalot Kuva:

21 Markku Karjalainen SAARIJÄRVI 2 taloa, noin 30 asuntoa

22 PILKE-TALO, ROVANIEMI METLA-TALO, JOENSUU Puurakenteisia toimistotaloja FMO, ESPOO

23 Energia- ja ekotehokas rakentaminen Suomen ympäristökeskuksen Synergiatalo Valmistuu Helsingin Viikkiin syksyllä m 2 (Senaatti-kiinteistöt ja Suomen ympäristökeskus, Arkkitehtitoimisto JKMM Oy) Markku Karjalainen

24 JKMM Architects & ECADI Apila

25 NUUKSIOKESKUS Metsähallitus, Pöyry CM Oy Arkkitehtitoimisto Lahdelma & Mahlamäki Oy 3 krs, m Markku Karjalainen

26

27 Uusien palomääräysten (RakMK E1, ) luomia uusia mahdollisuuksia puurakentamiselle Markku Karjalainen

28 Puukerrostalot Taulukkomitoitus: 4 krs 8 krs Sprinklaus 3 4 krs asuinrakennukset: SFS-5980 (INSTA 900-1:2009) 5 8 krs asuinrakennukset ja 3 8 työpaikkarakennukset: OH (SFS-EN 12845) Sweden, Växjö, Linmnologen Portvakten Päivi Myllylä

29 Suojaverhous ja rakenteiden suojaaminen Otettiin käyttöön suojaverhousten luokitus k 2 10, k 2 30 ja k 2 60 Vaihtoehtoisena suojaustapana esitetään kantavien rakenteiden suojaaminen EI15, EI30 ja EI60 rakenteen osalla, esim. levytyksillä. Kerrostalo suojaverhous Aktiivinen suojaus 3 4 krs K 2 10, A2-s1,d0 Sprinklaus 5 8 krs K 2 30, A2-s1,d0 tai EI30, A2-s1,d0 Sprinklaus Päivi Myllylä

30 Puun palosuojaus Materiaalien paloluokat: A1, A2, B, C, D, E, F Normaali puhdas puu: Luokka D Palosuojattu puu: Luokka B-s1, d0

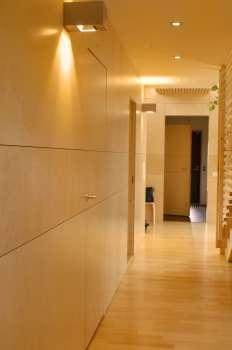

31 Puukerrostalot sisäpinnat Sprinklatuissa (OH (SFS-EN 12845)) puukerrostaloissa voidaan verhota sisäpinnat D-s2,d2-luokan tarvikkeilla eli käyttää puuta sisäpinnoissa. Huom! Valinnat vaikuttaa palokuormaan voi vaikuttaa kantavuusvaatimukseen Päivi Myllylä

32

33 PURKAA VAI KORJATA? Suomessa on 2,85 milj. asuntoa 43 % maamme kaikista asunnoista sijaitsee kerrostaloissa asuinkerrostaloa 1/3 kerrostaloasunnoista on lähiöissä 1/5 väestöstä asuu lähiöissä Asuntokannan energiatehottomin osa: tekninen, toiminnallinen ja taloudellinen vanheneminen

34 PUUN KÄYTTÖKOHTEET LÄHIÖIDEN KORJAUKSESSA Täydennysrakentaminen Kattorakenteet Lisäkerrokset Parvekkeet Piharakenteet Sisustus Julkisivut

35 Kuopion pelastusopisto,1998

36 Kuopio, Pelastusopisto, 1988

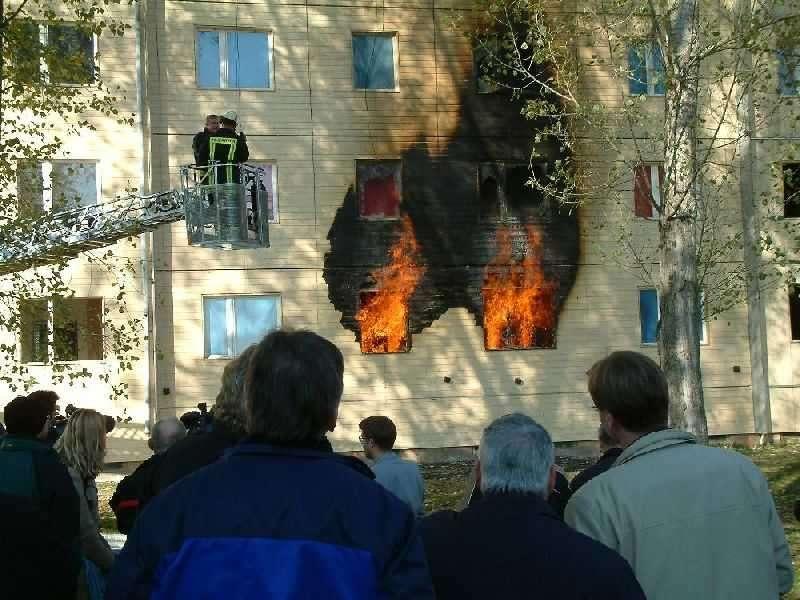

37 Saksa, Merkers, 2003

38

39

40 Kivivilla

41

42 Liekit seinän läpi, n. 36 min. kohdalla

43

44 VTT, Palolaboratorio, Polttokoe 2008

45 Puukerrostalot julkisivut enintään 8-kerroksiset rakennukset Sprinklatuissa asuin- ja työpaikkarakennuksissa D-s2,d2 vaatimus, poikkeuksena alimmainen kerros ja uloskäytävien ja ovien ylä- ja alapuolella olevat pinnat Ilman sprinklausta vaatimuksena julkisivuille B-s2,d0 Porvoon Rantavehnä As Oy Lahden Pinja Päivi Myllylä

46 8.3 Ulkoseinät Hoitolaitosten julkisivut ovat herättäneet kysymyksiä 1 krs rakennuksissa Päivi Myllylä

47 D-s2, d2-luokan rakennustarvikkeen käyttö ulkoseinän ja tuuletusraon ulkopinnoissa enintään 8 krs rakennuksissa: Lisävaatimukset sammutuslaitteiston lisäksi: palon leviäminen tuuletusraossa on rajoitettu vähintään kerroksittain riittävän tehokkaasti, palon leviäminen julkisivusta ullakkoon ja yläpohjaan on estetty, julkisivurakenteen laajojen osien putoaminen palon sattuessa on riittävästi estetty, rakennuksia tai rakennelmia ei sijoiteta alle 8 metrin etäisyydelle julkisivusta, jollei rakenteellisin tai muin keinoin estetä palon leviämistä julkisivuun

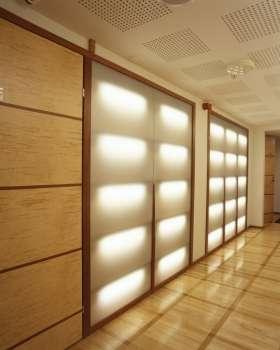

48 Hallirakentaminen sisäpinnat kokoontumis- ja liikerakennukset samat vaatimukset P1- ja P2 luokan rakennuksille Mahdollistaa puun käytön P2-luokan hallirakennuksissa (D-s2,d2 ja C-s2,d1) Päivi Myllylä

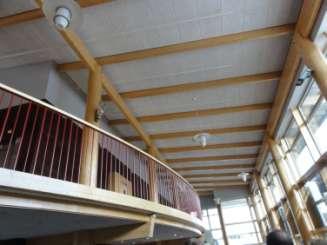

49 RakMK E1, ilmenneitä tulkintaongelmia ja ohjaustarpeita Puuinfo on kerännyt keväästä 2011 alkaen sekä viranomaisilta että rakentajilta ja tuoteteollisuudesta tietoa tulkintaongelmista / ohjaustarpeista Osaa niistä oli käsitelty jo YM:n puunormityöryhmässä Päivi Myllylä

50 Käyttäjille maksuton tietopalvelu Tietoa puun käytöstä, tuotteista, ratkaisuista ja niiden toimittajista Kolme osiota Rakentaminen Sisustaminen Tee se itse Sivustolla noin kävijää kuukaudessa

51 Päivi Myllylä

52 Tekniset tiedotteet Paloturvallisuus Päivi Myllylä

53 Puuinfo.fi - Mitoitusohjelmat Excel-pohjaisia mitoitusohjelmia: Palomitoitukseen liittyviä Palkiston palomitoitusohjelma Kantavan seinän palomitoitus Seinän osastoivuuden mitoitus Muita Alapohjan U-arvon määrittäminen Finnwood-mitoitusohjelma I-palkin mitoitusohjelma, (Koskisen Oy ja PRT-Lami Oy) Puurakenteen U-arvon määrittäminen Puuvälipohjan värähtelymitoitus

54

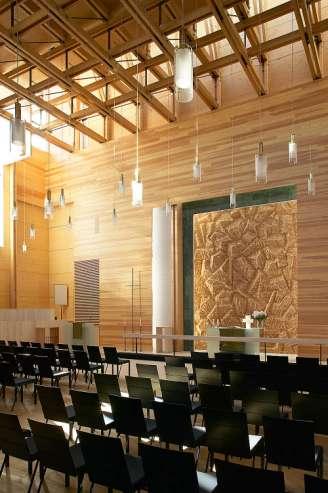

55

56

57

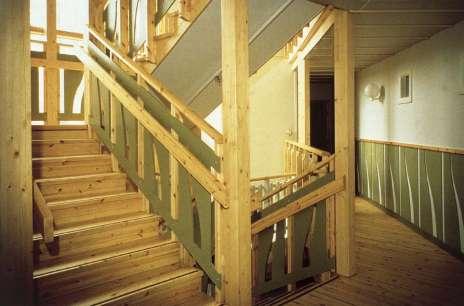

58

59

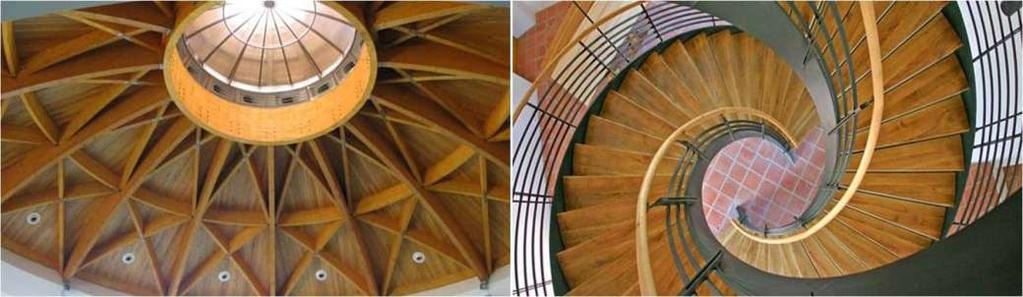

60

61 Päivi Myllylä

62 Metropol Parasol -kaupunkikeskus Espanjan Sevillassa Korkeus 28 m, pinta-ala yli m2, Finnforest 62

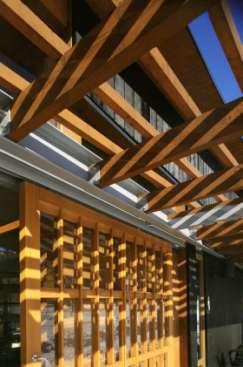

63

64

65

66 Pilari-palkki-ripalaatta Ylöjärven asuntomessut, 1996

67 Platform-frame, tolpparunko

68 CLT Cross Laminated Timber

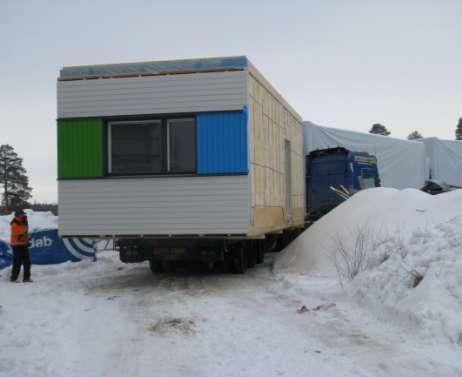

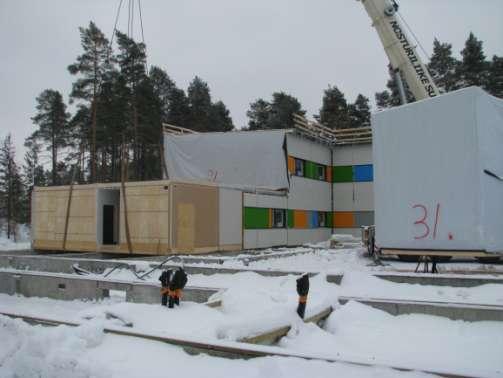

69 Tilaelementtijärjestelmä

70 Työn alla RunkoPES - Vakioidaan rakenteiden väliset liittymät - Ei ota kantaa rakennetyyppeihin - Julkaistaan 2013 yleiseen käyttöön Markku Karjalainen

71

72

73

74 Lontoo, Hackney Murray Grove, 9-kerroksinen Puukerrostalo Runko: CLT (Cross Laminated Timber) Rakennusnopeus: 1 kerros / viikko Rakennusajan lyhentyminen: 22 viikkoa Rakennuksessa on 910 M 3 puuta

75 Bridport House, Lontoo, 8-kerroksinen CLT-puukerrostalo

76

77 Markku Karjalainen

78 Moderni puukaupunki ( ) Tiivis ja matala ( ) Oulun yliopisto, Puustudio Ympäristöministeriö

79

80 Oulu, Puu-Linnanmaa, PUUPALKINTO 2003

81 Moderni puukaupunki -alueita O Ii O Ylivieska O Pudasjärvi O Nurmes O Lieksa Vuoden 2010 Puu-Suomikuntakartoituksen mukaan puurakentamiseen on tarjonnut uusia alueita noin 50 uutta kaupunkia / kuntaa. Pääasiallisena draiverina ovat ympäristönäkökohdat! Rauma o

82 Porvoon Länsiranta

83 Helsingin Myllypuron puinen kaupunkikylä (400 taloa, 1500 asukasta)

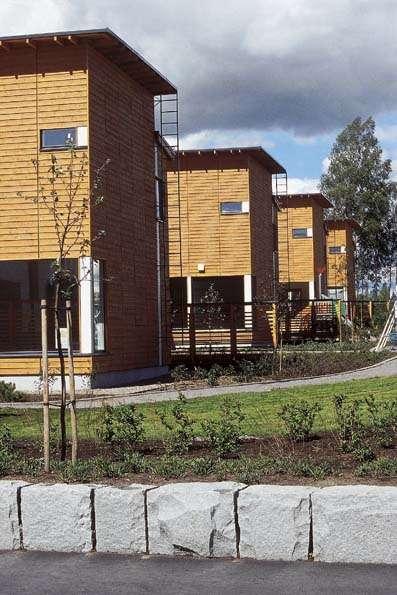

84 < Tuusulan Asuntomessut 2000, Huminakuja Kaakkurin Kiviharju, Oulu

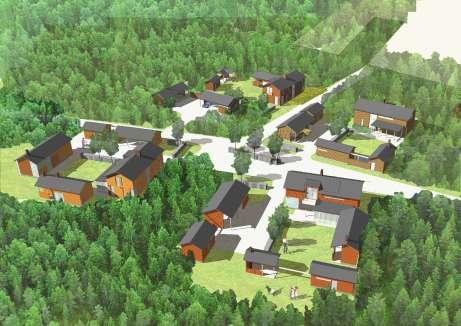

85 Hankasalmi, Niemisjärvi Puinen maaseutukylä Joona Koskelo, OY

86 Turku, Linnanfältti

87 Turun Linnanfältti

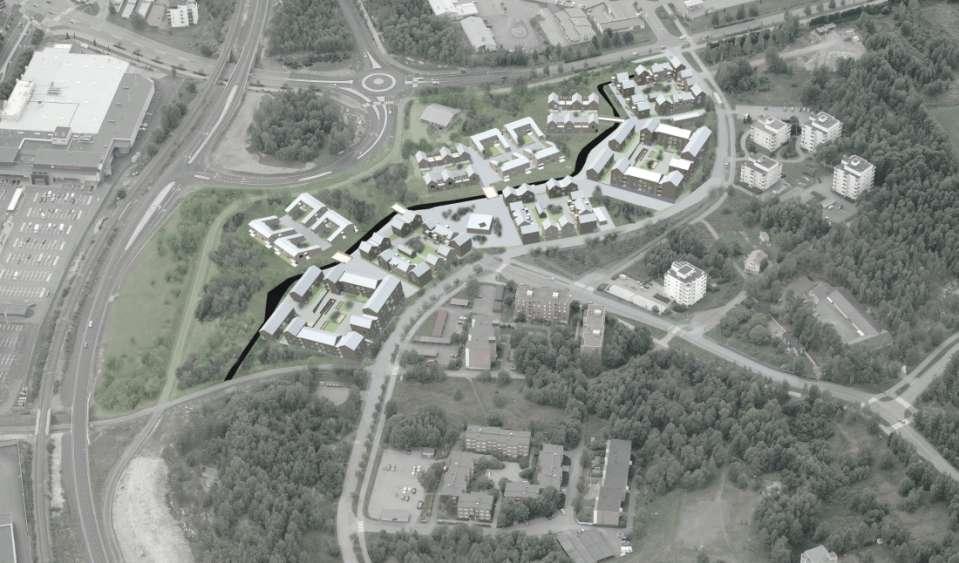

88 Rauman Papinpelto, n km 2, arkkitehti-yo Tiina Antinoja, Oulun yliopisto Tontinvarauskilpailu meneillään Markku Karjalainen

89 Ylivieskan Taanilan ja Centrian Moderni puukaupunki -alue, Janne Tolppanen, OY Yht k-m2, josta asumista k-m2 (n asuntoa)

90 Helsinki, Jätkäsaari, WoodCity (Stora Enso / SRV), k-m 2 + Helsingin ATT, asumista k-m Markku Karjalainen

91 Tampereen Vuoreksen Isokuusen alue, Puurakentamista 1650 asukasta, 700 asuntoa, k-m 2

92 ILMASTONMUUTOS ENERGIANSÄÄSTÖ PUURAKENTAMINEN

93 Suomen nykyinen energian loppukäyttö ja kasvihuonekaasupäästöt Energian loppukäyttö 2007 Yhteensä 307 TWh Muut 4 % Kasvihuonekaasupäästöt 2007 Yhteensä 78 Mt CO2-ekv Muut 13 % Teollisuus 37 % Rakennukset 38 % Rakennukset 32 % Teollisuus 30 % Liikenne 17 % Rakentaminen 4 % Liikenne 19 % Rakentaminen 6 %

94 Ympäristövaikutukset Nyt rakennetaan vuoden 2050 rakennuksia uusiutuva fossiiilinen Energiatehokas Energiantarve Nykytilanne

95 Viisi pääkohtaa: 1. Energiatehokas maankäyttö 2. Hajautettu energiantuotanto 3. Rakentamisen ohjaus 4. Kiinteistöjen käyttö ja omistus 5. Osaamisen kehittäminen

96 Energiatehokkuuteen vaikuttaminen 1) Alueen liittyminen yhdyskuntarakenteeseen 2) Alueen kokonaisratkaisu / tiiviys / liikenne 3) Talotyyppiratkaisut, talojen suuntaus, aukotus, pihapiirit, mikroilmasto ) 3) (+ 4) kaavoituksen keinot ) Rakennusmateriaalit, rakennetyypit ja rakennusosat 5) Talotekniset ratkaisut 6) Primäärienergian tuotantotapa 7) Asumistottumukset

97 lähtien: Lämmitystavan energiamuotojen kertoimet: -Fossiiliset (öljy, turve): 1 -Sähkö: 1,7 -Kaukolämpö: 0,7 -Puu: 0,5 -Aurinko, tuuli: 0, joiden avulla lämpö- ja sähköenergiat muutetaan yhdeksi kokonaisenergiavaatimuksen energialuvuksi. -Huom! Suomessa on sähkölämmitteistä pientaloa!

98

99

100 PORVOO Skaftkärr 400 ha 6000 asukasta Energiatehokas alue! > Puurakentamista?

101 Kioto 1997 > Bali 2007 > Kööpenhamina 2009 > Rio 20-plus 2012

102 Miksi rakennustarvikkeiden valmistuksen ja rakentamisen aiheuttamalle energiankulutukselle ja hiilidioksidipäästöille ei ole toistaiseksi asetettu mitään vaatimuksia? > Tulossa kuitenkin on n

103 Rakennustuotteiden valmistuksen aiheuttamat hiilidioksidipäästöt (g/kg) Puu Tiili Kuumasinkitty teräs Siporex Lecaharkko Valmistuksen aiheittamat hiilidioksidiäästöt (g/kg) Tuotteeseen varastoitunut hiilidioksidi (g/kg) Betoni Päivi Myllylä Lähde: Rakennustiedon RT-ympäristöselosteet

104 Energia- ja materiaalitehokkuuden roadmap rakentamismääräyksissä

105

106

107 Lisätietoja: MODERNIT PUUKAUPUNGIT Toteutuneita esimerkillisiä puumiljöökohteita Tulevia puumiljöökohteita Puukerrostalot Projektipäällikkö TkT, arkkitehti Markku Karjalainen puh Markku Karjalainen
