1 Puun käyttö rakentamisessa Valion navettaseminaari Päivi Myllylä, Puuinfo Oy

2 Puun käyttö rakentamisessa Puurakentamisen osuus ja mahdollisuudet Puurakentamisen edut tietopalvelu, lisätietoa puurakentamisesta PuuTuMa Puu tulevaisuuden maatilarakentamisessa

3 Puun käyttö eri rakennustyypeissä Omakoti Rivitalot Kerrostalot Julkiset ja Teollisuus ja liikerakennukset varastot Maatalous Muu talonrakentaminen Puun osuus runkorakenteissa % Puun osuus ulkoverhouksissa % Markkinoiden koko (M ) Puurunko: Vapaa-ajan rakennuksista 99 % Pientaloista 84 % Kerrostaloista vajaa 1% Hallirakentamisesta 15 %

4 Maatalouden rakennukset eri materiaalien markkinaosuudet (v. 2010: 3,8 milj. r-m 3 ) Rungot 2010 Muu Julkisivut % Muu Metalli Puu 22 % Puu 36 % 44 % 40 % Tiili 0 % Betoni 19 % Metalli 18 % Tiili 0 % Betoni 20 % Lähde: VTT ja Tilastokeskus, rakentamisen tilastot

5 Rakentamisen ekologinen jalanjälki j kasvaa, ellei asialle tehdä mitään Rakentaminen Kuluttaa noin puolet luonnonvaroista Valtaosa käytetyistä luonnonvaroista on uusiutumattomia. Aiheuttaa noin 40 % energiankulutuksesta Tuottaa noin 40 % päästöistä

6 Suomen nykyinen energian loppukäyttö ja kasvihuonekaasupäästöt Energian loppukäyttö 2007 Yhteensä 307 TWh Muut 4% Kasvihuonekaasupäästöt 2007 Yhteensä 78 Mt CO2-ekv Muut 13 % Teollisuus 37 % Rakennukset 38 % Teollisuus 30 % Rakentaminen Liikenne 4 % Liikenne 17 % 19 % Rakennukset 32 % Rakentaminen 6 %

7 Rakennustuotteiden valmistuksen aiheuttamat hiilidioksidipäästöt (g/kg) Puu Tiili Kuumasinkitty teräs Siporex Lecaharkko Valmistuksen aiheittamat hiilidioksidiäästöt (g/kg) Tuotteeseen varastoitunut hiilidioksidi (g/kg) Betoni Lähde: Rakennustiedon RT ympäristöselosteet

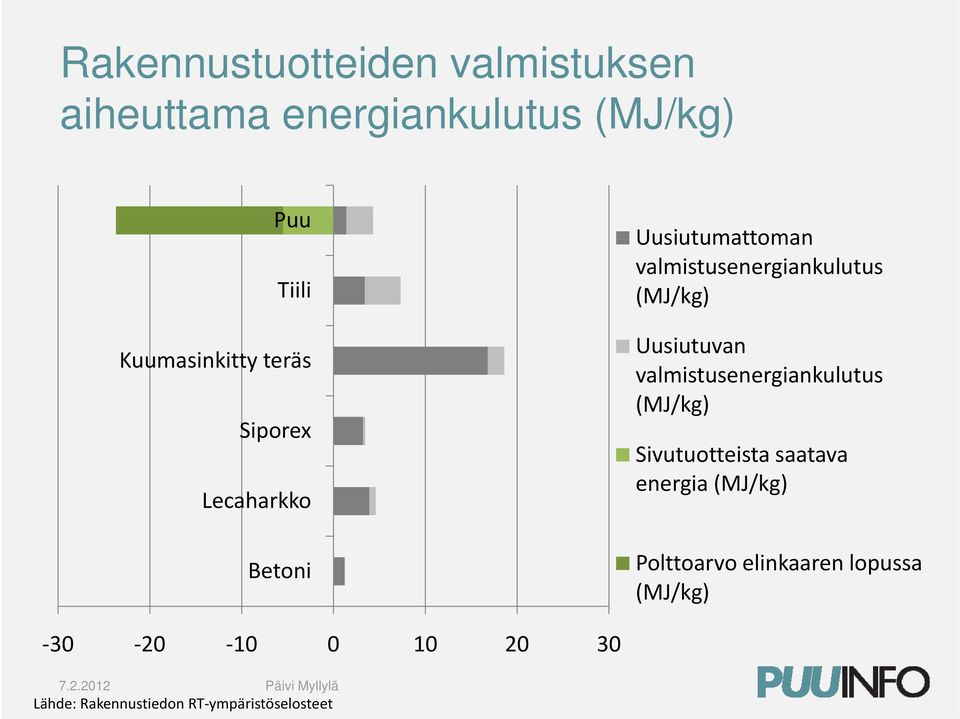

8 Rakennustuotteiden valmistuksen aiheuttama energiankulutus (MJ/kg) Puu Tiili Kuumasinkitty teräs Siporex Lecaharkko Betoni Uusiutumattoman valmistusenergiankulutus (MJ/kg) Uusiutuvan valmistusenergiankulutus (MJ/kg) Sivutuotteista saatava energia (MJ/kg) Polttoarvo elinkaaren lopussa (MJ/kg) Lähde: Rakennustiedon RT ympäristöselosteet

9 Uudet palomääräykset RakMK E Vaatimuksia yhtenäistettiin materiaalista riippumattomiksi Luovat puutuotteille useita merkittäviä uusia käyttökohteita uudis- ja korjausrakentamisessa. Tuovat suomalaiset palomääräykset ä lähemmäs ä kansainvälisiä käytäntöjä Mahdollistavat kilpailukykyisten puurakentamisen ratkaisujen kehittämisen Suomessa myös vientiä ajatellen

10 Uusien palomääräysten luomia mahdollisuuksia

11 Puurakenteet kilpailukyinen vaihtoehto Kuiva rakentaminen tehdasolosuhteissa Rakennusosien korkea esivalmistusaste vähentää teline- sekä suojauskustannuksia, Nopeuttaa asennusta ja lyhentää näin kokonaisrakennusaikaa ja Mahdollistaa rakenteen säilymisen kosteusvaurioitta myös huonoissa sääoloissa. Kehittynyt liitostekniikka Rakennus saadaan hyötykäyttöön nopeasti

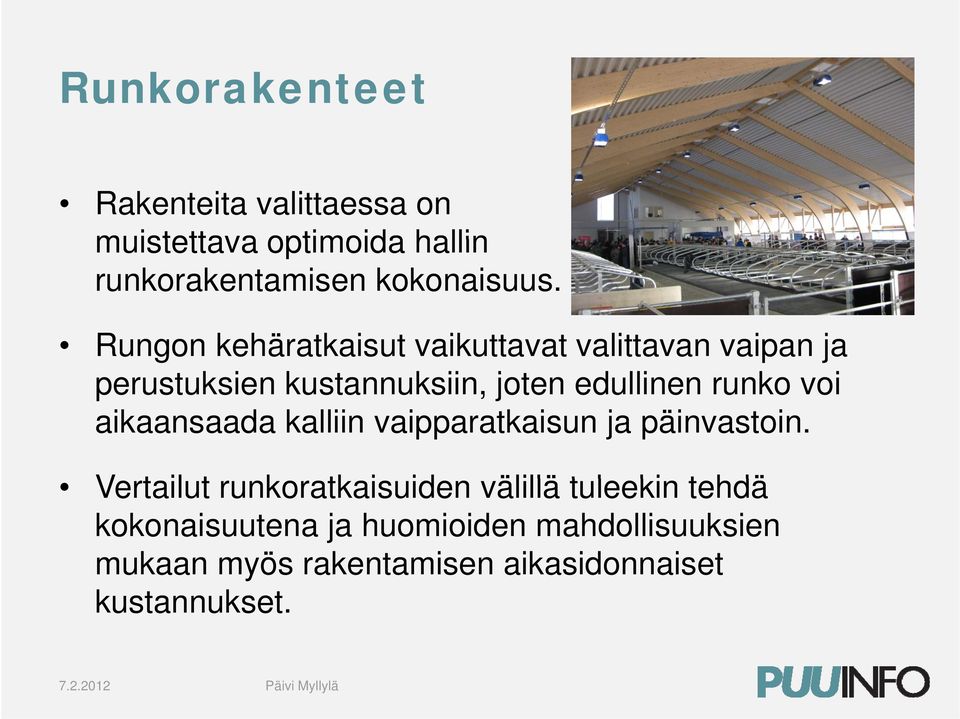

12 Runkorakenteet k t Rakenteita valittaessa on muistettava optimoida hallin runkorakentamisen kokonaisuus. Rungon kehäratkaisut vaikuttavat valittavan vaipan ja perustuksien kustannuksiin, joten edullinen runko voi aikaansaada kalliin vaipparatkaisun ja päinvastoin. Vertailut t runkoratkaisuiden id välillä tuleekin tehdä kokonaisuutena ja huomioiden mahdollisuuksien mukaan myös rakentamisen aikasidonnaiset kustannukset.

13 Puurakenteiset t elementit Elementit valmistetaan kuivissa tehdasolosuhteissa asennusta vaille valmiiksi. Katon vesieriste on joko kokonaan tai ainakin pohjahuovan osalta valmiina elementissä. Työmaalla elementit kiinnitetään it tää runkoon ja tehdään elementtien ja vesieristeen saumaus, minkä jälkeen katto on valmis

14 Puurakenteisten elementtien rakenne Elementtien kantavina palkkeina käytetään liima- tai kertopuupalkkeja Lämmöneristeenä voidaan käyttää eri materiaaleja Kattoelementit joko tuulettuvia tai tuulettumattomia. Kattoelementtien alapinta kohteen vaatimusten mukaan Elementtirakentaminen ei rajoita julkisivumateriaalin valintaa

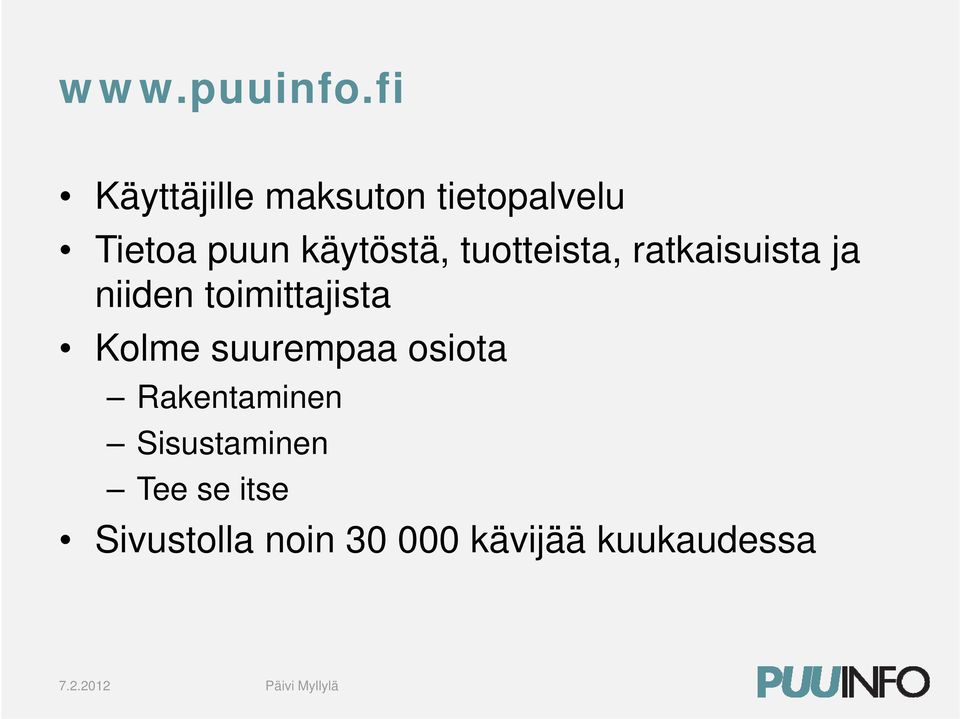

15 fi Käyttäjille maksuton tietopalvelu Tietoa puun käytöstä, tä tuotteista, tt t ratkaisuista i t ja niiden toimittajista Kolme suurempaa osiota Rakentaminen Sisustaminen Tee se itse Sivustolla noin kävijää kuukaudessa

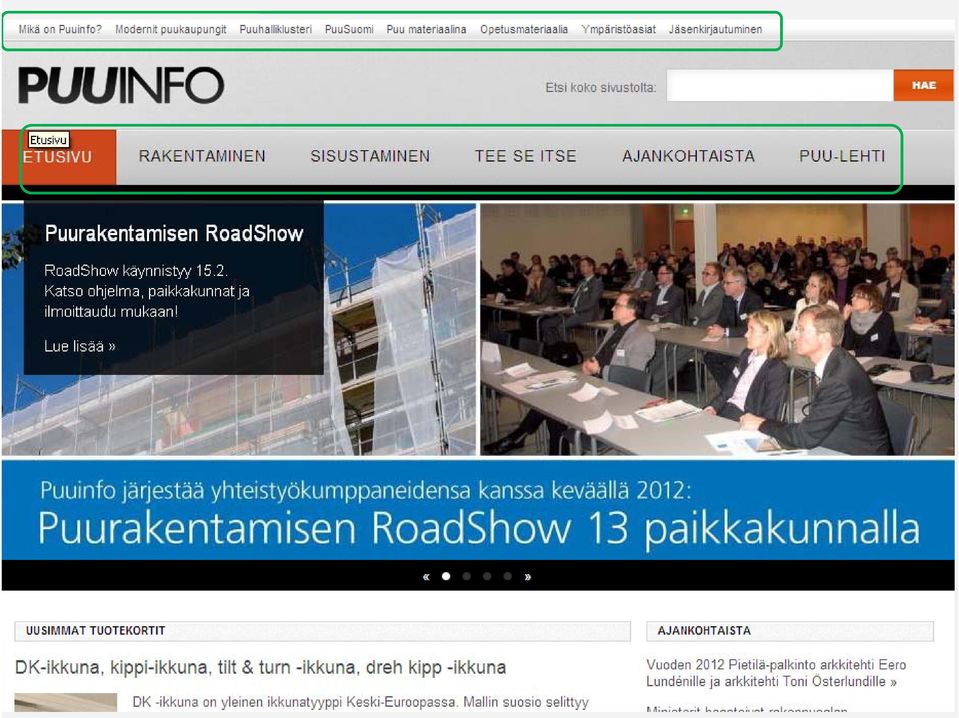

16

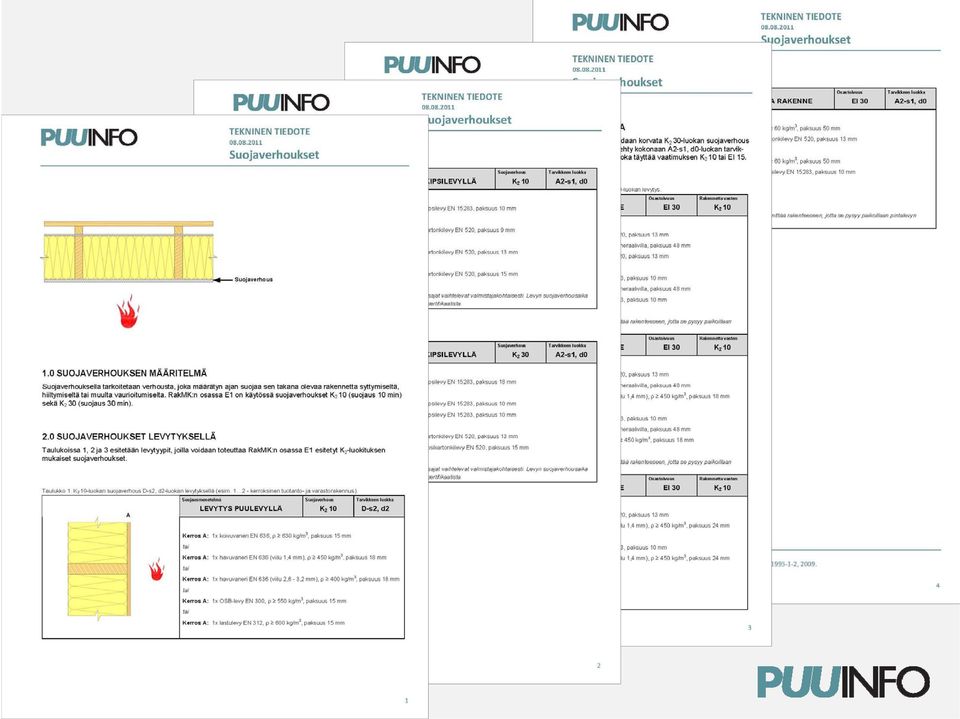

17 Tekniset tiedotteet x Hallit, suuret rakenteet

18 Suunnitteluohjeet t

19

20 Hallin rakennuttaminen Opas sisältää mm. Esi- ja hankesuunnittelu Perinteinen urakointimalli Design&build toteutus Osaurakointi sisältäen hallin tuoteosaurakan

21 Puu maatilarakentamisessa t i Säännökset ja normit Eläintilan sisäilmasto- olosuhteet Maatalousrakennusten mitat ja muoto Maatalousrakennusten rakennesuunnittelussa huomioitavia seikkoja Maatalousrakennusten laajarunkoratkaisut Tyypillisiä karjarakennusten ja varastorakennusten laajarunkoratkaisuja

22 Rakentamismääräykset

23 Rakentamismääräys-kohdassa ä k On kirjoitettu määräyksiä auki ja esitetty taulukoissa EI sisällä mitään tulkintaa Palomääräykset on jaoteltu Hallirakentamista koskeviin määräyksiin (enint. 2krs rakennukset) Kerrostalorakentamista koskeviin määräyksiin Rakentamismääräyksistä B10 ja E1 sekä linkki YM:n sivuille

24

25 Suunnittelutyökalut t l t Asuinrakennuksen ksen rakennedetaljit Lähiötalon puisen ulkoverhouksen ja lisäkerroksen tekniset t ratkaisut t P2-paloluokan max 2 krs asuin- ja työpaikkarakennuksen rakennetyypit ja erikseen CLTrakennetyypit (erikseen kummallekkin max 4 krs ja max 8 krs) P3-paloluokan asuin- ja työpaikkarakennuksen rakennetyypit ja erikseen CLT-rakennetyypit Puuhallien GDL-objektit Puuhallin rakennetyypit ja -detaljit Uusi innovaatio puisten ulkoseinärakenteiden asennukseen Päivi Myllylä

26 RAKENTAMINEN / EUROKOODIT

27 Paloturvallisuus

28 Puuinfo.fi fi - Mitoitusohjelmat t Excel-pohjaisia i mitoitusohjelmia i Palomitoitukseen liittyviä Palkiston palomitoitusohjelma Kantavan seinän palomitoitus Seinän osastoivuuden mitoitus Muita Alapohjan U-arvon määrittäminen Finnwood-mitoitusohjelma I-palkin mitoitusohjelma, (Koskisen Oy ja PRT-Lami Oy) Puurakenteen U-arvon määrittäminen Puuvälipohjan värähtelymitoitus äht

29 Puuinfo.fi fi palvelussa l Tulkinnat Lausuntoja ja koeraportteja vaatimusten- mukaisuudesta ja määräystulkinnoista. Tutkimustietokanta, hakusana paloturvallisuus Palotutkimukset (tutkimustietokanta) Yht. 54 kpl palotutkimukseen ja paloturvallisuuteen liittyvää raporttia Suuret puurakenteet: Liitostekniikka (tutkimustietokanta) Kantamattoman puurunkoisen ulkoseinän ja betonisen ontelolaattavälipohjan liitoksen palonkestävyyskoe

30

31

32

33

34

35 Mikä on Puuinfo? Modernit puukaupungit: p mm. valmistuneet ja tulevia kohteita Puuhalliklusteri: mm. referenssikohteita PuuSuomi: mm. vuoden 2011 Roadshow aineiston Puu Materiaalina Opetusmateriaali: mm. kuormitusvideot, Puupäivä 2010 aineisto Puupäivällä ällä oma sivusto Ympäristöasiat

36 PuuTuMa Puu Tulevaisuuden Maatilarakentamisessa Maatilarakentamisen ohjeistuksen täydentäminen yhteistyössä MMM:n, Mavin ja MTT:n kanssa Tulokset julkaistaan puuinfo.fi palvelussa PuuTuMa infokortit Ladattavissa sivuilta pdf-muodossa Julkaistaan sitä mukaa kun valmistuvat Löytyy puuinfo.fi palvelusta oikopolusta Tekniset tiedotteet tai Rakentaminen osiosta hakusanalla Hallit, suuret, rakenteet otsikon Suunnitteluohjeet alta

37 PuuTuMa info-kortit Tulossa mm. Maatilarakentamista koskevat palomääräykset Palo-osastointi Poistumistiet Pelastaminen eläintilassa Viljakuivaamon paloosastointi Esimerkkirakennuksia k k i Emolehmäpihatto Lihakarjapihatto Maitokarjapihatto Konehalli ja konekorjaamok

38 Puurakentamisen RoadShow 2012 vko 7 Helsinki Rauma vko 8 Vaasa Kemi vko 9 Ylivieska Kuhmo vko 10 Kouvola 7.3. Tampere 8.3. vko 11 Jyväskylä Seinäjoki vko 12 Joensuu Mikkeli vko 13 Vantaa 28.3.

39 Roadshow 2012 ohjelma Valtion puuohjelmat + materiaali ja energiatehokkuus Mm. valtion puurakentamisen edistämisohjelma, uudet energiatehokkuusvaatimukset ja resurssitehokkuus Lähiötalojen korjaus Sis. TES-toteutukset, Puun mahdolliset lähiösaneerauksessa Puukerrostalorakentaminen Mm. runkopes, asuntosprinklaus Julkinen puurakentaminen ja muut Sis Puuinfon uudet palvelut (U-arvolaskuri, mobiiliopas jne) Paikalliset hankkeet ja puheenvuorot Yritysedustajat kertovat erilaisista ratkaisuista (kerrostalokohteista, julkisivupinnoitteista, sammutuslaitteistoista jne.)

40 Kiitos! i l i fi
