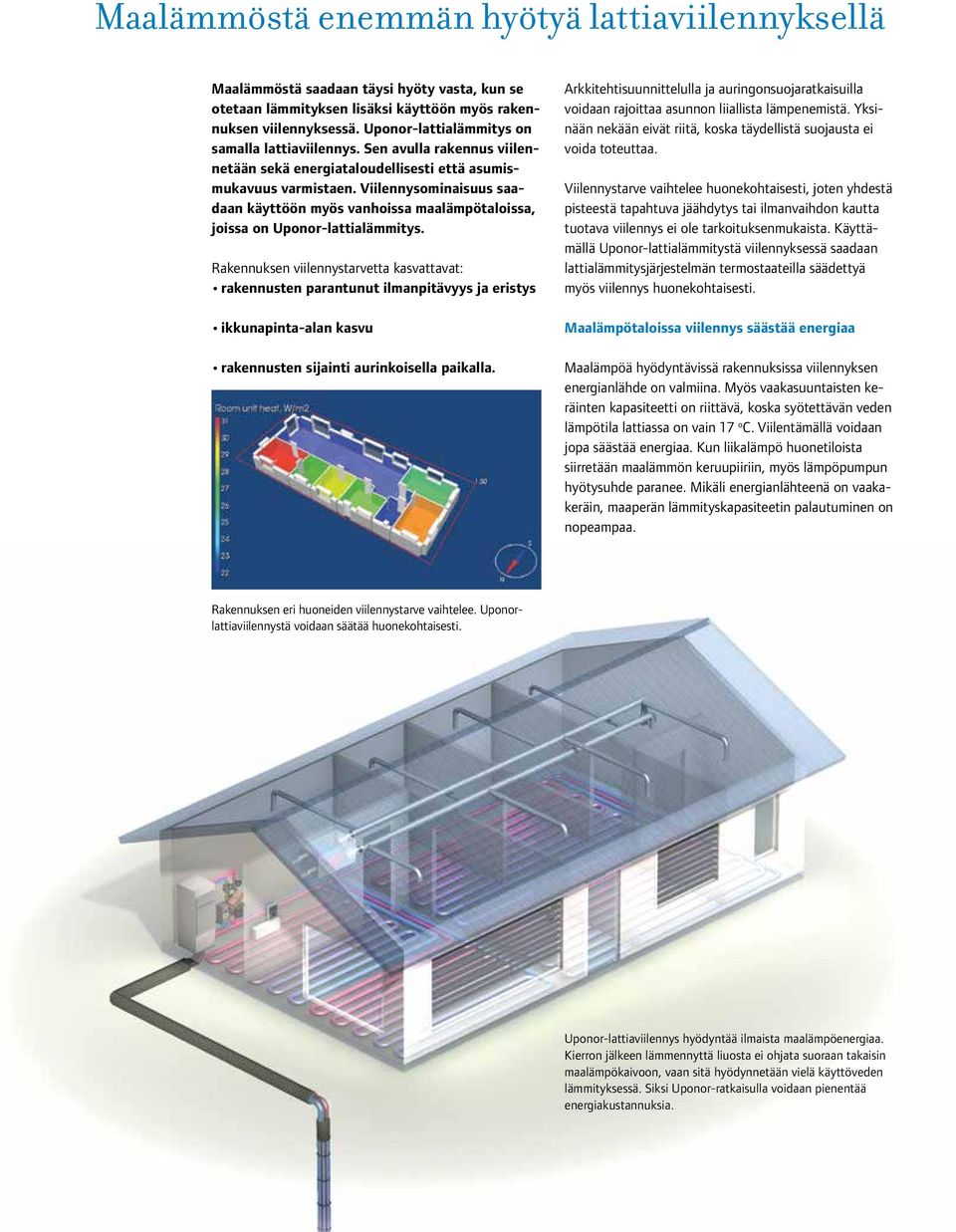

2 Maalämmöstä enemmän hyötyä lattiaviilennyksellä Maalämmöstä saadaan täysi hyöty vasta, kun se otetaan lämmityksen lisäksi käyttöön myös rakennuksen viilennyksessä. Uponor-lattialämmitys on samalla lattiaviilennys. Sen avulla rakennus viilennetään sekä energiataloudellisesti että asumismukavuus varmistaen. Viilennysominaisuus saadaan käyttöön myös vanhoissa maalämpötaloissa, joissa on Uponor-lattialämmitys. Rakennuksen viilennystarvetta kasvattavat: rakennusten parantunut ilmanpitävyys ja eristys ikkunapinta-alan kasvu rakennusten sijainti aurinkoisella paikalla. Arkkitehtisuunnittelulla ja auringonsuojaratkaisuilla voidaan rajoittaa asunnon liiallista lämpenemistä. Yksinään nekään eivät riitä, koska täydellistä suojausta ei voida toteuttaa. Viilennystarve vaihtelee huonekohtaisesti, joten yhdestä pisteestä tapahtuva jäähdytys tai ilmanvaihdon kautta tuotava viilennys ei ole tarkoituksenmukaista. Käyttämällä Uponor-lattialämmitystä viilennyksessä saadaan lattialämmitysjärjestelmän termostaateilla säädettyä myös viilennys huonekohtaisesti. Maalämpötaloissa viilennys säästää energiaa Maalämpöä hyödyntävissä rakennuksissa viilennyksen energianlähde on valmiina. Myös vaakasuuntaisten keräinten kapasiteetti on riittävä, koska syötettävän veden lämpötila lattiassa on vain 7 o C. Viilentämällä voidaan jopa säästää energiaa. Kun liikalämpö huonetiloista siirretään maalämmön keruupiiriin, myös lämpöpumpun hyötysuhde paranee. Mikäli energianlähteenä on vaakakeräin, maaperän lämmityskapasiteetin palautuminen on nopeampaa. Rakennuksen eri huoneiden viilennystarve vaihtelee. Uponorlattiaviilennystä voidaan säätää huonekohtaisesti. Uponor-lattiaviilennys hyödyntää ilmaista maalämpöenergiaa. Kierron jälkeen lämmennyttä liuosta ei ohjata suoraan takaisin maalämpökaivoon, vaan sitä hyödynnetään vielä käyttöveden lämmityksessä. Siksi Uponor-ratkaisulla voidaan pienentää energiakustannuksia.

3 Lämpötilakerrostuma Huonetila viilenee tasaisesti koko oleskeluvyöhykkeellä. Lattian pintalämpötila pysyy lattiaviilennyksessä miellyttävänä eikä alita 0 o C [ C] Lattiaviilennyksen teho Lattian rakenne, putkien asennusväli sekä lämpötilaero huoneen ja lattiapinnan välillä vaikuttaa järjestelmästä saatavaan viilennystehoon. Betonirakenne Laatta Parketti mm Syöttövesi 7 o C Paluuvesi 0 o C 0 W/m W/m Lämmönluovutuslevy Laatta (sis. mm EK kipsi) Syöttövesi 7 o C Paluuvesi 0 o C Parketti mm 0 W/m 9 W/m Viilennystä ilman viileyttä Suuren lattiapinta-alan ansiosta energia levittyy laajalle alueelle. Huoneen ja lattiapinnan lämpötilaero voidaan pitää pienenä, eikä lattiaa tarvitse viilentää epämiellyttävän kylmäksi. Ihminen kokee sisälämpötilan miellyttävänä, kun se on talvella o C ja kesällä,5 5,5 o C.

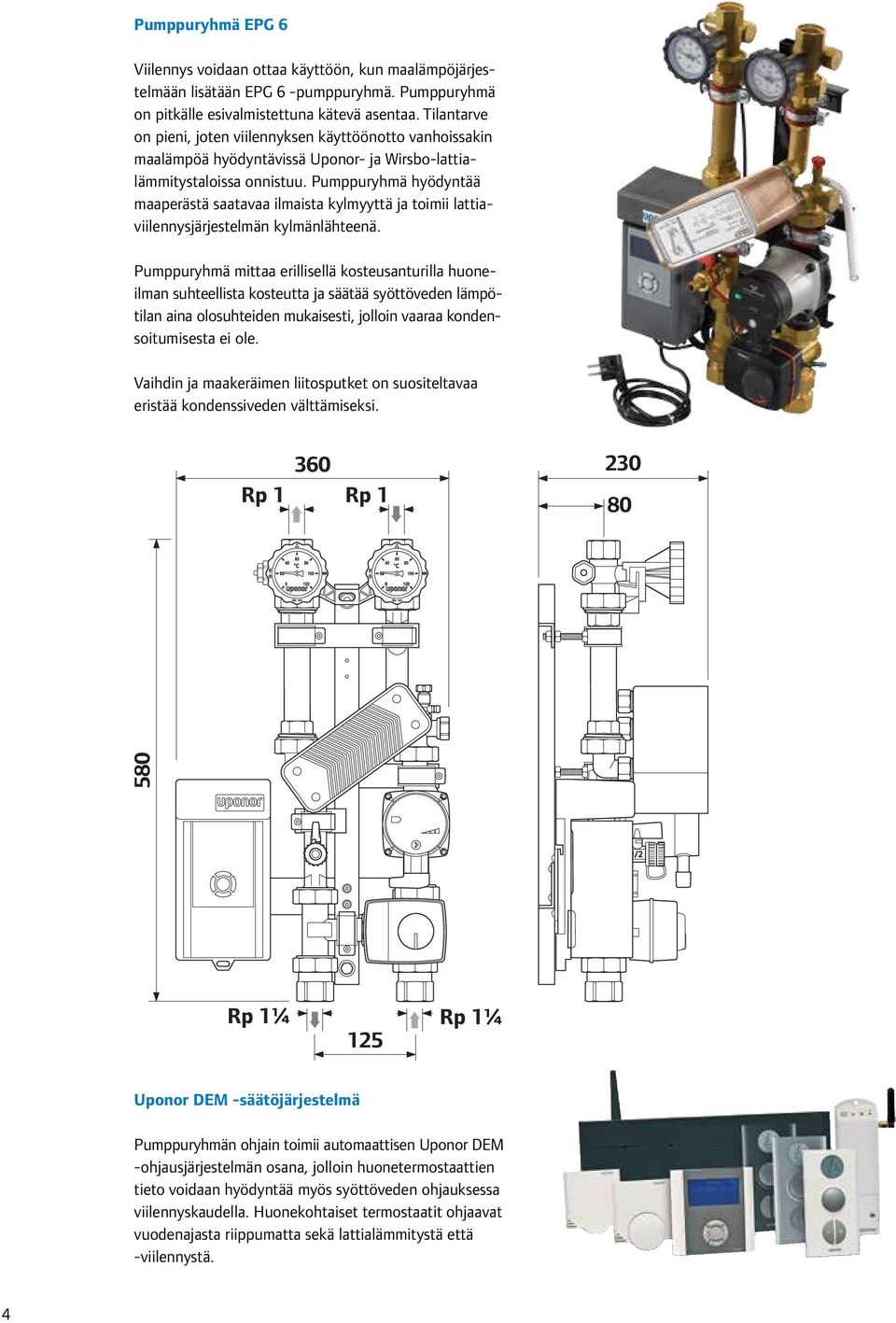

4 Pumppuryhmä EPG 6 Viilennys voidaan ottaa käyttöön, kun maalämpöjärjestelmään lisätään EPG 6 -pumppuryhmä. Pumppuryhmä on pitkälle esivalmistettuna kätevä asentaa. Tilantarve on pieni, joten viilennyksen käyttöönotto vanhoissakin maalämpöä hyödyntävissä Uponor- ja Wirsbo-lattialämmitystaloissa onnistuu. Pumppuryhmä hyödyntää maaperästä saatavaa ilmaista kylmyyttä ja toimii lattiaviilennysjärjestelmän kylmänlähteenä. Pumppuryhmä mittaa erillisellä kosteusanturilla huoneilman suhteellista kosteutta ja säätää syöttöveden lämpötilan aina olosuhteiden mukaisesti, jolloin vaaraa kondensoitumisesta ei ole. Vaihdin ja maakeräimen liitosputket on suositeltavaa eristää kondenssiveden välttämiseksi. 60 Rp Rp Rp ¼ 5 Rp ¼ Uponor DEM -säätöjärjestelmä Pumppuryhmän ohjain toimii automaattisen Uponor DEM -ohjausjärjestelmän osana, jolloin huonetermostaattien tieto voidaan hyödyntää myös syöttöveden ohjauksessa viilennyskaudella. Huonekohtaiset termostaatit ohjaavat vuodenajasta riippumatta sekä lattialämmitystä että -viilennystä.

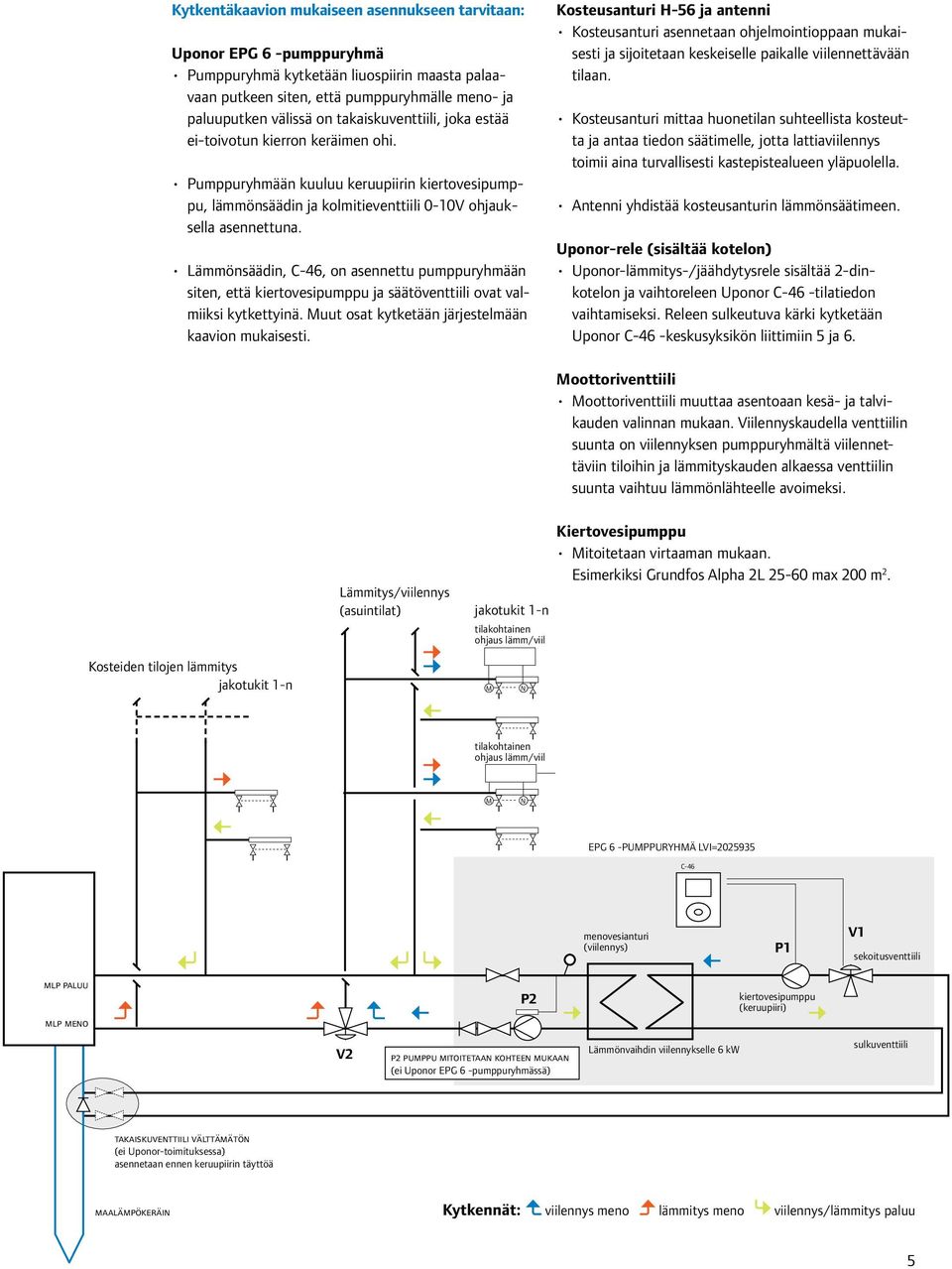

5 Kytkentäkaavion mukaiseen asennukseen tarvitaan: Uponor EPG 6 -pumppuryhmä Pumppuryhmä kytketään liuospiirin maasta palaavaan putkeen siten, että pumppuryhmälle meno- ja paluuputken välissä on takaiskuventtiili, joka estää ei-toivotun kierron keräimen ohi. Pumppuryhmään kuuluu keruupiirin kiertovesipumppu, lämmönsäädin ja kolmitieventtiili 0-0V ohjauksella asennettuna. Lämmönsäädin, C-6, on asennettu pumppuryhmään siten, että kiertovesipumppu ja säätöventtiili ovat valmiiksi kytkettyinä. Muut osat kytketään järjestelmään kaavion mukaisesti. Kosteusanturi H-56 ja antenni Kosteusanturi asennetaan ohjelmointioppaan mukaisesti ja sijoitetaan keskeiselle paikalle viilennettävään tilaan. Kosteusanturi mittaa huonetilan suhteellista kosteutta ja antaa tiedon säätimelle, jotta lattiaviilennys toimii aina turvallisesti kastepistealueen yläpuolella. Antenni yhdistää kosteusanturin lämmönsäätimeen. Uponor-rele (sisältää kotelon) Uponor-lämmitys-/jäähdytysrele sisältää -dinkotelon ja vaihtoreleen Uponor C-6 -tilatiedon vaihtamiseksi. Releen sulkeutuva kärki kytketään Uponor C-6 -keskusyksikön liittimiin 5 ja 6. Moottoriventtiili Moottoriventtiili muuttaa asentoaan kesä- ja talvikauden valinnan mukaan. Viilennyskaudella venttiilin suunta on viilennyksen pumppuryhmältä viilennettäviin tiloihin ja lämmityskauden alkaessa venttiilin suunta vaihtuu lämmönlähteelle avoimeksi. Lämmitys/viilennys (asuintilat) jakotukit -n tilakohtainen ohjaus lämm/viil Kiertovesipumppu Mitoitetaan virtaaman mukaan. Esimerkiksi Grundfos Alpha L 5-60 max 00 m. Kosteiden tilojen lämmitys jakotukit -n M N tilakohtainen ohjaus lämm/viil M N epg 6 -pumppuryhmä LVI=0595 C-6 menovesianturi (viilennys) P V sekoitusventtiili mlp paluu mlp meno P kiertovesipumppu (keruupiiri) V p pumppu mitoitetaan kohteen mukaan (ei Uponor epg 6 -pumppuryhmässä) Lämmönvaihdin viilennykselle 6 kw sulkuventtiili takaiskuventtiili välttämätön (ei Uponor-toimituksessa) asennetaan ennen keruupiirin täyttöä maalämpökeräin Kytkennät: viilennys meno lämmitys meno viilennys/lämmitys paluu 5

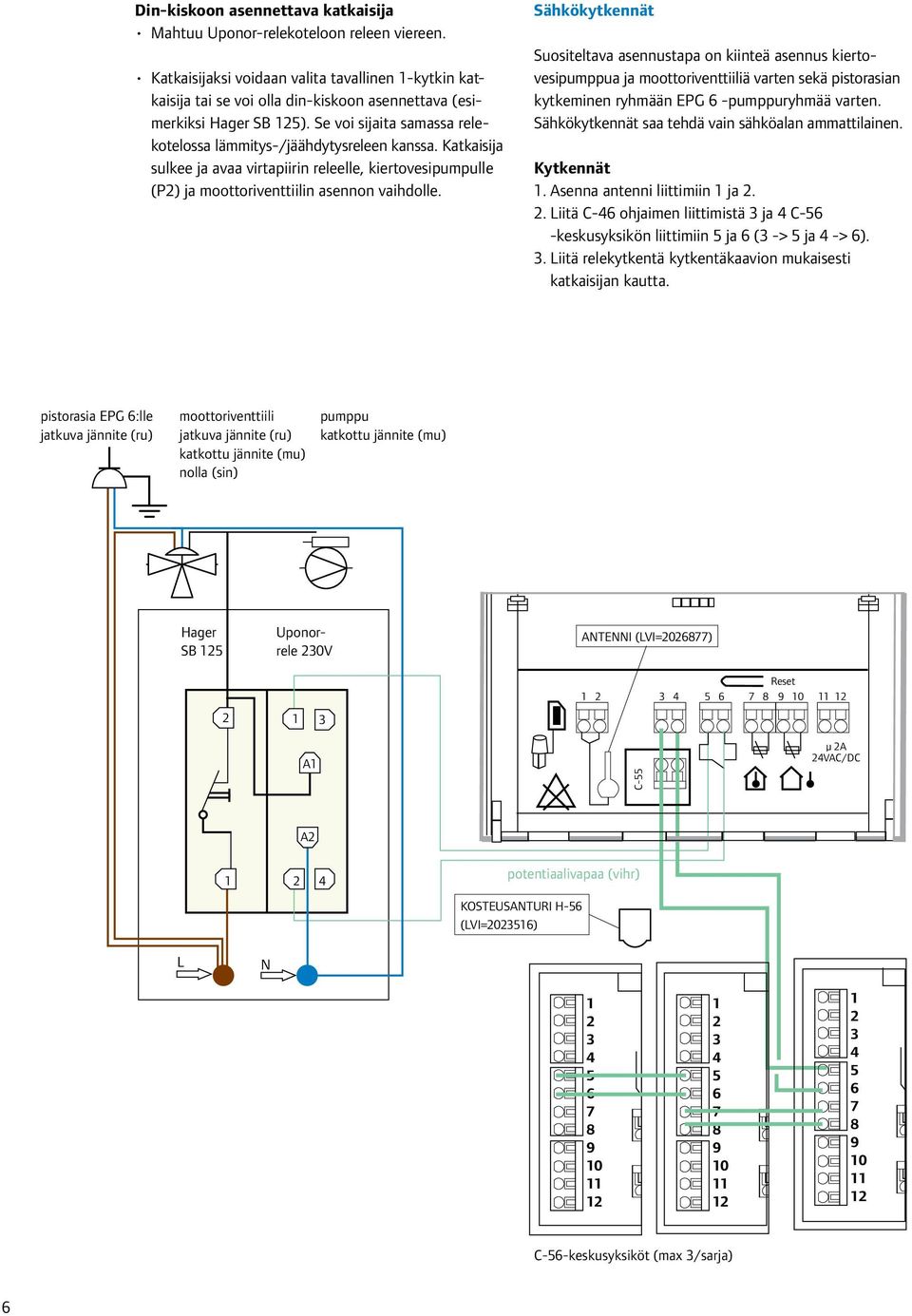

6 Din-kiskoon asennettava katkaisija Mahtuu Uponor-relekoteloon releen viereen. Katkaisijaksi voidaan valita tavallinen -kytkin katkaisija tai se voi olla din-kiskoon asennettava (esimerkiksi Hager SB 5). Se voi sijaita samassa relekotelossa lämmitys-/jäähdytysreleen kanssa. Katkaisija sulkee ja avaa virtapiirin releelle, kiertovesipumpulle (P) ja moottoriventtiilin asennon vaihdolle. Sähkökytkennät Suositeltava asennustapa on kiinteä asennus kiertovesipumppua ja moottoriventtiiliä varten sekä pistorasian kytkeminen ryhmään EPG 6 -pumppuryhmää varten. Sähkökytkennät saa tehdä vain sähköalan ammattilainen. Kytkennät. Asenna antenni liittimiin ja.. Liitä C-6 ohjaimen liittimistä ja C-56 -keskusyksikön liittimiin 5 ja 6 ( -> 5 ja -> 6).. Liitä relekytkentä kytkentäkaavion mukaisesti katkaisijan kautta. pistorasia EPG 6:lle jatkuva jännite (ru) moottoriventtiili jatkuva jännite (ru) katkottu jännite (mu) nolla (sin) pumppu katkottu jännite (mu) Hager SB 5 Uponorrele 0V ANTENNI (LVI=06877) Reset A C-55 µ A VAC/DC A potentiaalivapaa (vihr) KOSTEUSANTURI H-56 (LVI=056) L N C-56-keskusyksiköt (max /sarja) 6

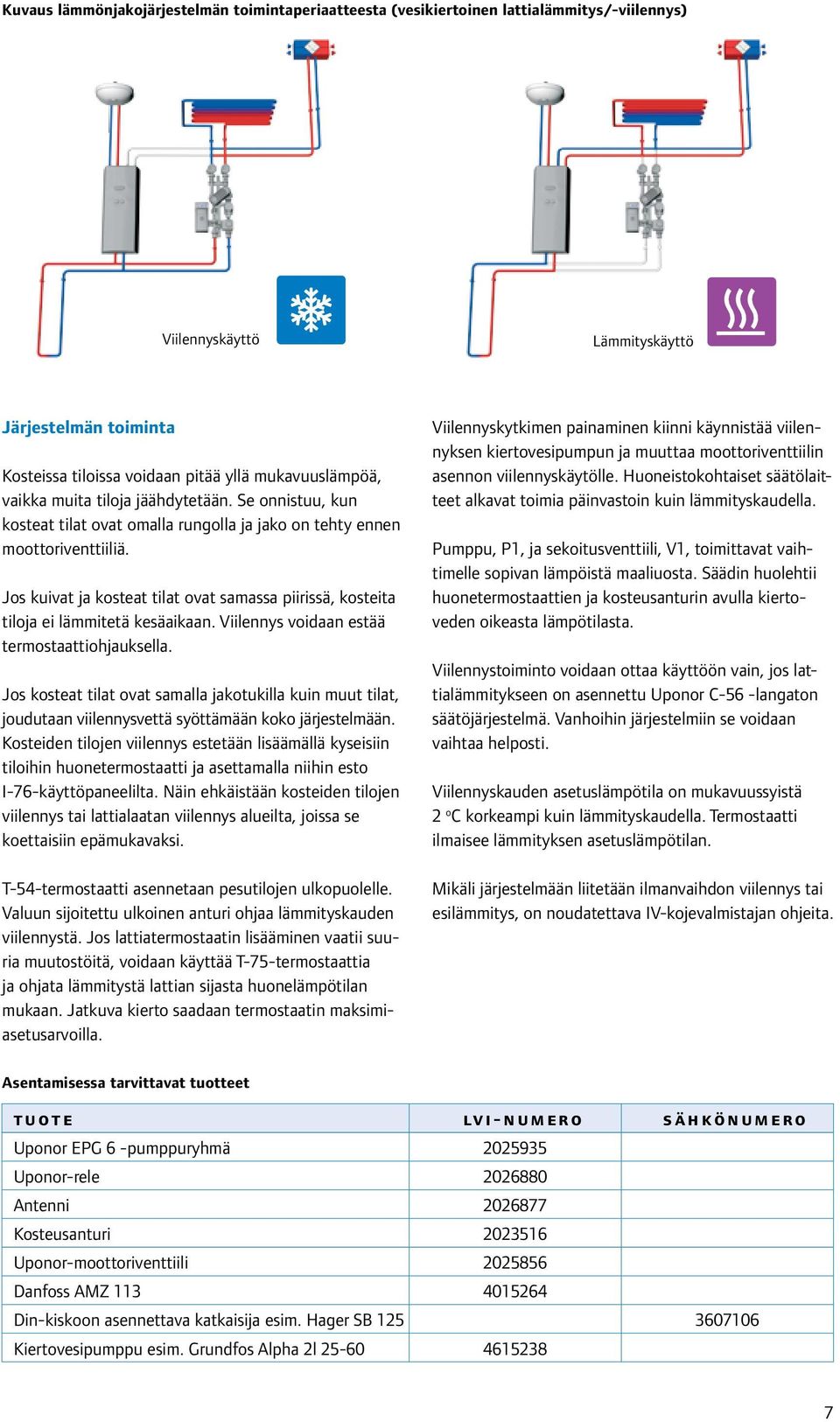

7 Kuvaus lämmönjakojärjestelmän toimintaperiaatteesta (vesikiertoinen lattialämmitys/-viilennys) Viilennyskäyttö Lämmityskäyttö Järjestelmän toiminta Kosteissa tiloissa voidaan pitää yllä mukavuuslämpöä, vaikka muita tiloja jäähdytetään. Se onnistuu, kun kosteat tilat ovat omalla rungolla ja jako on tehty ennen moottoriventtiiliä. Jos kuivat ja kosteat tilat ovat samassa piirissä, kosteita tiloja ei lämmitetä kesäaikaan. Viilennys voidaan estää termostaattiohjauksella. Jos kosteat tilat ovat samalla jakotukilla kuin muut tilat, joudutaan viilennysvettä syöttämään koko järjestelmään. Kosteiden tilojen viilennys estetään lisäämällä kyseisiin tiloihin huonetermostaatti ja asettamalla niihin esto I-76-käyttöpaneelilta. Näin ehkäistään kosteiden tilojen viilennys tai lattialaatan viilennys alueilta, joissa se koettaisiin epämukavaksi. T-5-termostaatti asennetaan pesutilojen ulkopuolelle. Valuun sijoitettu ulkoinen anturi ohjaa lämmityskauden viilennystä. Jos lattiatermostaatin lisääminen vaatii suuria muutostöitä, voidaan käyttää T-75-termostaattia ja ohjata lämmitystä lattian sijasta huonelämpötilan mukaan. Jatkuva kierto saadaan termostaatin maksimiasetusarvoilla. Viilennyskytkimen painaminen kiinni käynnistää viilennyksen kiertovesipumpun ja muuttaa moottoriventtiilin asennon viilennyskäytölle. Huoneistokohtaiset säätölaitteet alkavat toimia päinvastoin kuin lämmityskaudella. Pumppu, P, ja sekoitusventtiili, V, toimittavat vaihtimelle sopivan lämpöistä maaliuosta. Säädin huolehtii huonetermostaattien ja kosteusanturin avulla kiertoveden oikeasta lämpötilasta. Viilennystoiminto voidaan ottaa käyttöön vain, jos lattialämmitykseen on asennettu Uponor C-56 -langaton säätöjärjestelmä. Vanhoihin järjestelmiin se voidaan vaihtaa helposti. Viilennyskauden asetuslämpötila on mukavuussyistä o C korkeampi kuin lämmityskaudella. Termostaatti ilmaisee lämmityksen asetuslämpötilan. Mikäli järjestelmään liitetään ilmanvaihdon viilennys tai esilämmitys, on noudatettava IV-kojevalmistajan ohjeita. Asentamisessa tarvittavat tuotteet tuote lvi-numero sähkönumero Uponor EPG 6 -pumppuryhmä 0595 Uponor-rele Antenni Kosteusanturi 056 Uponor-moottoriventtiili Danfoss AMZ 056 Din-kiskoon asennettava katkaisija esim. Hager SB Kiertovesipumppu esim. Grundfos Alpha l
