2 SISÄLLYSLUETTELO Lattialämmitys... 3 Roth Lattialämmitysputket...5 Lattialämmitysjärjestelmät puuvälipohjassa...6 Lattialämmitysjärjestelmät matalarakenteiset...8 Lattialämmitysjärjestelmät betonissa...10 Lattialämmitysjärjestelmät betonissa/lisätarvikkeet Lattialämmitysjakotukit ja tarvikkeet Roth sekoituspumppuryhmät ShuntUnits Lattialämmitysjakotukkikaapit Touchline TM langaton säätö...24 Basicline TM lattialämmityssäätö langallinen Roth Lattialämmityssäätö 230V...28 Varaosat...29 Roth MultiPex putkijärjestelmät...36 MultiPex putki Roth jakotukit ja tarvikkeet...40 Roth hanakulmarasiat ja tarvikkeet...43 Roth jakotukkikaappi ja tarvikkeet...47 Roth QuickStop...49 Tarvikkeet Pistoliittimet Työkalut Roth Alu-LaserPlus putkijärjestelmät...56 Alu-LaserPlus putki PressCheck liittimet...58 Tarvikkeet...64 Työkalut...66 Roth SnowFlex...69 SnowFlex putki ja tarvikkeet...70 Roth DVT Öljysäiliö Roth DVT Öljysäiliö Aurinkolämpö Roth Aurinkolämmitysjärjestelmä Asennustarvikkeet, pinta asennus Asennustarvikkeet, uppoasennus...79 Asennustarvikkeet, pysty/maahan, lisä kallistus...80 Roth aurinkolämmitys lisätarvikkeet Roth aurinkolämmitys ohjausyksiköt...85 Roth varaajat...87 Heliopool Yhteystiedot Roth Nordic Oy Korvaa aiemmin julkaistut luettelot. Pidätämme oikeuden muutoksiin.

3 Lattialämmitys Roth Lattialämmitysjärjestelmä räätälöity lattialämmitys Rothilta Vesikiertoinen lattialämmitys on eittämättä tulevaisuuden lämmitysjärjestelmä. Roth Nordic on työskennellyt vesikiertoisen lattialämmityksen parissa yli 30 vuoden ajan. Turvautuen kokemukseemme ja osaamiseemme voimme lämpimästi suositella vesikiertoisen lattialämmityksen asentamista kaikkiin rakennustyyppeihin. Rothin lattialämmitysjärjestelmä koostuu tarkoin valikoiduista komponenteista, jotka yhdessä antavat sinulle etuja, kuten esimerkiksi helppo asennettavuus, suuri käyttövarmuus ja energiaa säästävä lämpötilansäätö. X-PERT lattialämmitysputki X-PERT putki on varta vasten kehitetty optimaaliseen toimintaan yhdessä lattialämmityksen kanssa. Putki on hyvin joustava, joka tekee siitä erittäin helposti asennettavan eri rakennelmissa. Putki kestää +70 C jatkuvan käyttölämpötilan ja 6 baarin käyttöpaineen. Putki muodostuu viidestä eri materiaalikerroksesta, jotka yhdistetään valmistusprosessissa. Tästä syntyy hyvin muotonsa säilyttävä ja homogeeninen putki, jonka kestävä PE-muovinen ulkokerros tehokkaasti suojaa herkempää happidiffuusiokalvoa. Lattiajakotukki Jakotukki on lattialämmityksessä keskeinen osa. Siihen liitetään joka piiri ja siinä tasapainotetaan piirin vesivirtaus, parhaan mahdollisen käyttötalouden aikaansaamiseksi. Jakotukin alempiin putkiin liitetään säätömoottorit, jotka avaavat ja sulkevat virtauksen piireihin huoneiden lämpötarpeen mukaan. Jakotukkiin voi valita monta älykästä lisälaitetta, esimerkiksi shuntti, joka säätää veden lämpötilan niin, että lattialämmitysjärjestelmässä aina on oikea lämpötila. Huonesäätö Roth Nordic in lattialämmitysjärjestelmässä on huonetermostaatteja jonka tehtävänä on säätää jokaisen huoneen lämpötila asujien toiveiden mukaisesti. Valikoimasta löytyy langattomalla tekniikalla toimivia huonetermostaatteja mutta myös perinteisiä langallisia laitteita. Bruttohinnasto alv 0% 2016 > Lattialämmitys 3

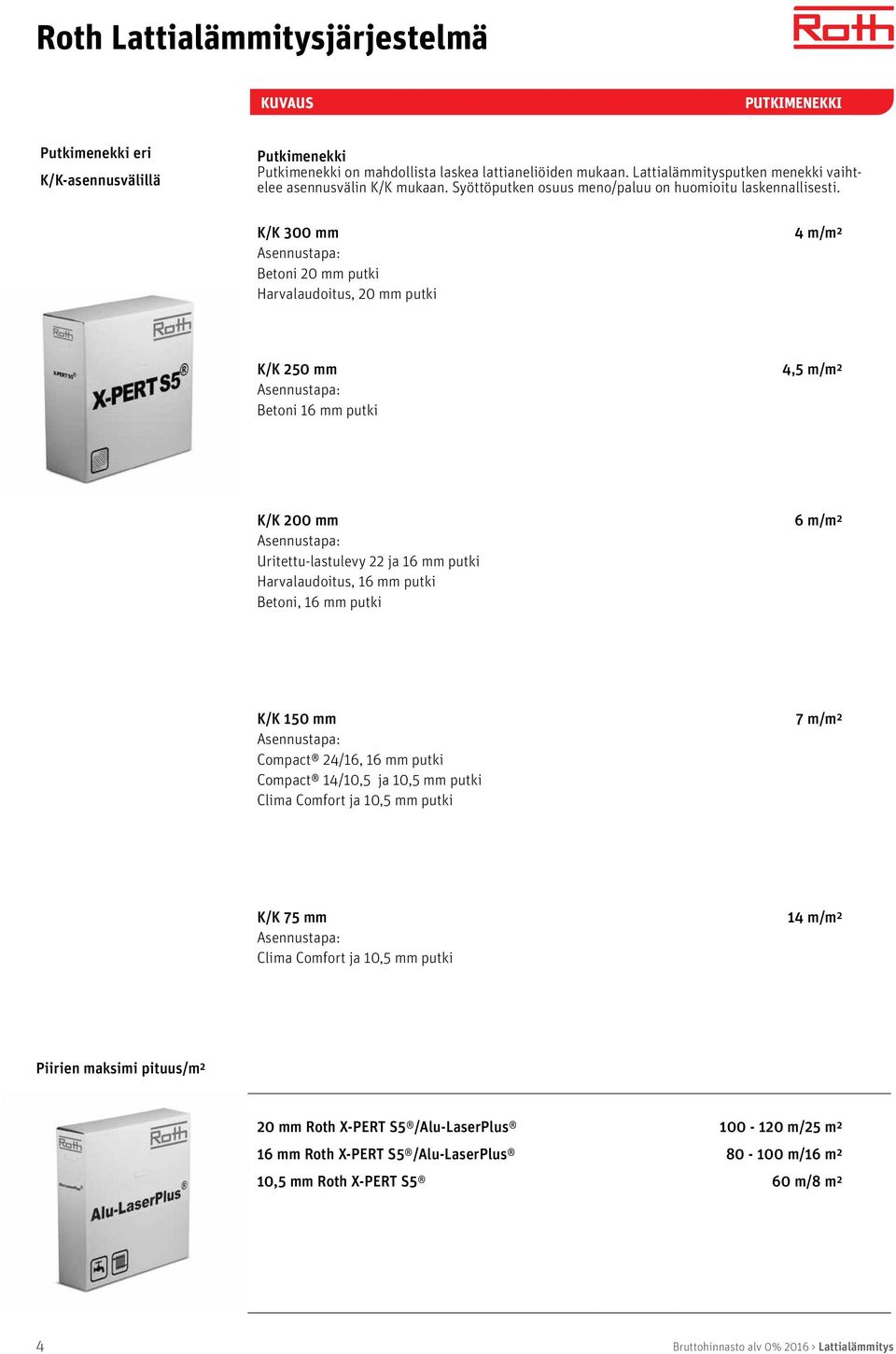

4 Roth Lattialämmitysjärjestelmä KUVAUS PUTKIMENEKKI Putkimenekki eri K/K-asennusvälillä Putkimenekki Putkimenekki on mahdollista laskea lattianeliöiden mukaan. Lattialämmitysputken menekki vaihtelee asennusvälin K/K mukaan. Syöttöputken osuus meno/paluu on huomioitu laskennallisesti. K/K 300 mm Asennustapa: Betoni 20 mm putki Harvalaudoitus, 20 mm putki 4 m/m² K/K 250 mm Asennustapa: Betoni 16 mm putki 4,5 m/m² K/K 200 mm Asennustapa: Uritettu-lastulevy 22 ja 16 mm putki Harvalaudoitus, 16 mm putki Betoni, 16 mm putki 6 m/m² K/K 150 mm Asennustapa: Compact 24/16, 16 mm putki Compact 14/10,5 ja 10,5 mm putki Clima Comfort ja 10,5 mm putki 7 m/m² K/K 75 mm Asennustapa: Clima Comfort ja 10,5 mm putki 14 m/m² Piirien maksimi pituus/m² 20 mm Roth X-PERT S5 /Alu-LaserPlus 16 mm Roth X-PERT S5 /Alu-LaserPlus 10,5 mm Roth X-PERT S m/25 m² m/16 m² 60 m/8 m² 4 Bruttohinnasto alv 0% 2016 > Lattialämmitys

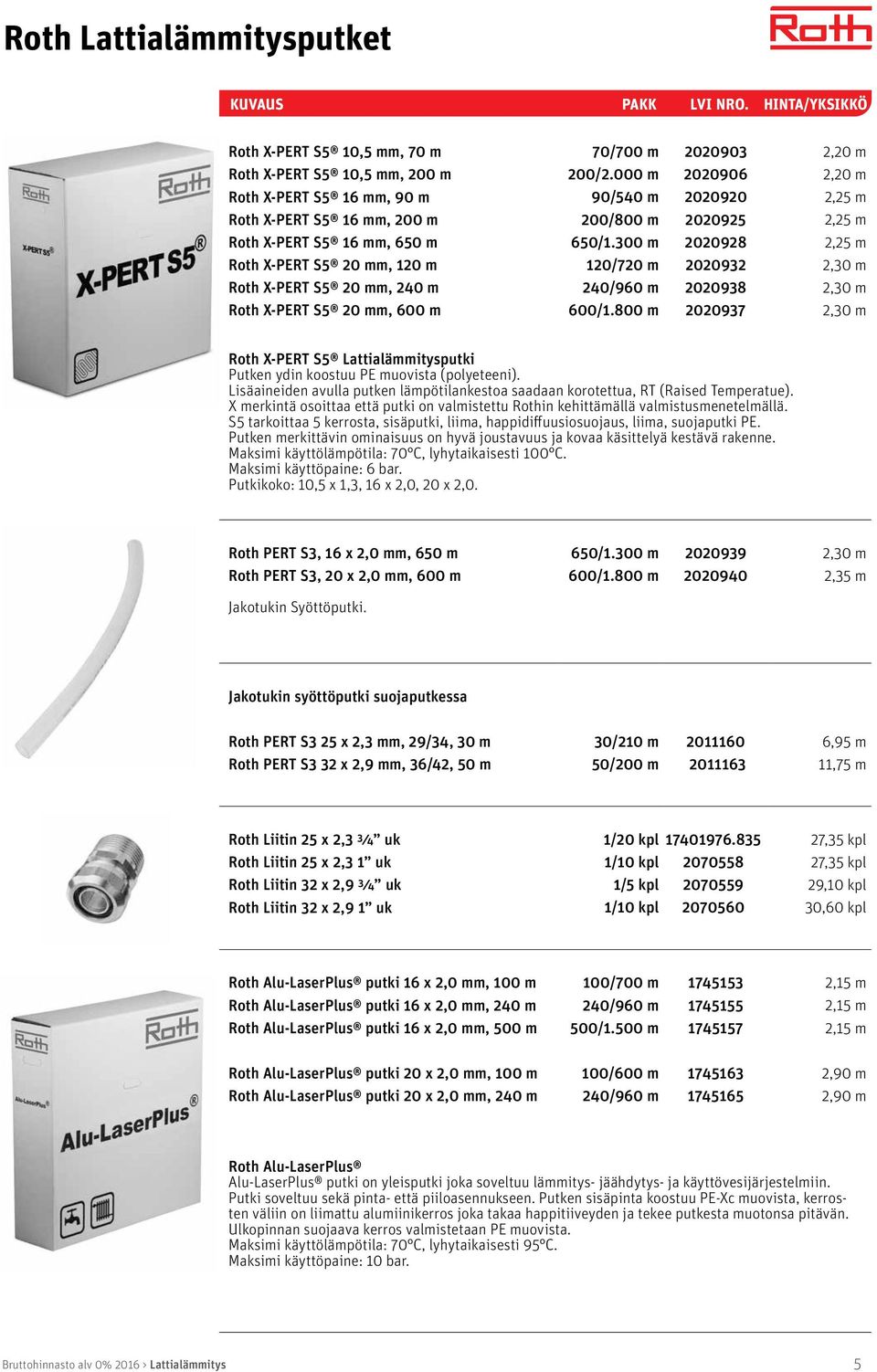

5 Roth Lattialämmitysputket Roth X-PERT S5 10,5 mm, 70 m Roth X-PERT S5 10,5 mm, 200 m Roth X-PERT S5 16 mm, 90 m Roth X-PERT S5 16 mm, 200 m Roth X-PERT S5 16 mm, 650 m Roth X-PERT S5 20 mm, 120 m Roth X-PERT S5 20 mm, 240 m Roth X-PERT S5 20 mm, 600 m 70/700 m 200/2.000 m 90/540 m 200/800 m 650/1.300 m 120/720 m 240/960 m 600/1.800 m ,20 m 2,20 m 2,25 m 2,25 m 2,25 m 2,30 m 2,30 m 2,30 m Roth X-PERT S5 Lattialämmitysputki Putken ydin koostuu PE muovista (polyeteeni). Lisäaineiden avulla putken lämpötilankestoa saadaan korotettua, RT (Raised Temperatue). X merkintä osoittaa että putki on valmistettu Rothin kehittämällä valmistusmenetelmällä. S5 tarkoittaa 5 kerrosta, sisäputki, liima, happidiffuusiosuojaus, liima, suojaputki PE. Putken merkittävin ominaisuus on hyvä joustavuus ja kovaa käsittelyä kestävä rakenne. Maksimi käyttölämpötila: 70 C, lyhytaikaisesti 100 C. Maksimi käyttöpaine: 6 bar. Putkikoko: 10,5 x 1,3, 16 x 2,0, 20 x 2,0. Roth PERT S3, 16 x 2,0 mm, 650 m Roth PERT S3, 20 x 2,0 mm, 600 m 650/1.300 m 600/1.800 m ,30 m 2,35 m Jakotukin Syöttöputki. Jakotukin syöttöputki suojaputkessa Roth PERT S3 25 x 2,3 mm, 29/34, 30 m Roth PERT S3 32 x 2,9 mm, 36/42, 50 m 30/210 m 50/200 m ,95 m 11,75 m Roth Liitin 25 x 2,3 ¾ uk Roth Liitin 25 x 2,3 1 uk Roth Liitin 32 x 2,9 ¾ uk Roth Liitin 32 x 2,9 1 uk 1/20 kpl ,35 kpl 27,35 kpl 29,10 kpl 30,60 kpl Roth Alu-LaserPlus putki 16 x 2,0 mm, 100 m Roth Alu-LaserPlus putki 16 x 2,0 mm, 240 m Roth Alu-LaserPlus putki 16 x 2,0 mm, 500 m 100/700 m 240/960 m 500/1.500 m ,15 m 2,15 m 2,15 m Roth Alu-LaserPlus putki 20 x 2,0 mm, 100 m Roth Alu-LaserPlus putki 20 x 2,0 mm, 240 m 100/600 m 240/960 m ,90 m 2,90 m Roth Alu-LaserPlus Alu-LaserPlus putki on yleisputki joka soveltuu lämmitys- jäähdytys- ja käyttövesijärjestelmiin. Putki soveltuu sekä pinta- että piiloasennukseen. Putken sisäpinta koostuu PE-Xc muovista, kerrosten väliin on liimattu alumiinikerros joka takaa happitiiveyden ja tekee putkesta muotonsa pitävän. Ulkopinnan suojaava kerros valmistetaan PE muovista. Maksimi käyttölämpötila: 70 C, lyhytaikaisesti 95 C. Maksimi käyttöpaine: 10 bar. Bruttohinnasto alv 0% 2016 > Lattialämmitys 5

6 Lattialämmitysjärjestelmät puuvälipohjassa Roth Universal lastulevy 22/16 Mitat: 620 x x 22 mm. Menekki per. m 2 :. Uritettu lastulevy K/K 200. Roth lattialämmitysputkelle. Rakennekorkeus: 22 mm. sis. putket. Pakkaus:. 1,08 m 2. Paino: 16,0 kg. Volyymi: 24,8 dm 3. 1/36 kpl ,10 kpl Roth Universal Kääntölevy lastulevylle Mitat: 600 x x 22 mm. Kattaa: 0,72 m 2. Uritettu lastulevy K/K 200. Roth lattialämmitysputkelle. Rakennekorkeus: 22 mm. sis. putket. Pakkaus:. 0,72 m 2. Paino: 10,62 kg. Volyymi: 16,1 dm 3. 1/40 kpl ,50 kpl Roth Lämmönluovutuslevy 16 Mitat: 160 x x 0,3 mm. Menekki per. m²: 4 kpl. 40/560 kpl ,40 kpl Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu lastulevyjärjestelmään. Paksuus: 0,3 mm. Paino: 0,18 kg. Pakkaus: 40 kpl = 57,8 dm³. Katkaisukohdat: 20, 60 ja 40 mm. Roth Lämmönluovutuslevy 16 Mitat: 160 x x 0,5 mm. Menekki per. m²: 4 kpl. 40/560 kpl ,50 kpl Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (K/K 100) putken asennusväli K/K 200. Paksuus: 0,5 mm. Paino: 0,34 kg. Pakkaus: 40 kpl = 57,8 dm³. Katkaisukohdat: 20, 60 ja 40 mm. Roth lämmönluovutuslevy 16 Mitat: 260 x x 0,7 mm. Menekki per. m²: 2,7 kpl. 20/280 kpl ,60 kpl Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (K/K 150) putken asennusväli K/K 300. Paksuus: 0,7 mm. Paino: 0,65 kg. Pakkaus: 20 kpl = 57,8 dm³. Katkaisukohdat: 20, 60 ja 40 mm. 6 Bruttohinnasto alv 0% 2016 > Lattialämmitys

7 Lattialämmitysjärjestelmät puuvälipohjassa Roth lämmönluovutuslevy 20 Mitat: 260 x x 0,5 mm. Menekki per. m²: 2,7 kpl. 18/252 kpl ,50 kpl Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu harvalaudoitukseen (K/K 150) putken asennusväli K/K 300. Paksuus: 0,5 mm. Paino: 0,65 kg. Pakkaus: 18 kpl.= 57,8 dm³. Katkaisukohdat: 20, 40 ja 60 cm. Roth lämmönluovutuslevy 20 Mitat: 280 x x 0,5 mm. Menekki per. m²: 2,7 kpl. 12/168 kpl ,00 kpl Alumiinipelti jakaa lämmön lattiapintaan. On tarkoitettu universal asennuslevylle putken asennusväli K/K 300. Paksuus: 0,5 mm. Paino: 0,65 kg. Pakkaus: 18 kpl.= 57,8 dm³ Katkaisukohdat: 20, 40 ja 60 cm. Roth lämmönluovutuslevy 16, itsekantava Mitat: 600 x 500 mm. Menekki per. m²: 2,7 kpl. 30/240 kpl ,45 kpl Roth lämmönluovutuslevy 20, itsekantava Mitat: 600 x 500 mm. Menekki per. m²: 2,7 kpl. 30/240 kpl ,45 kpl Lämmönluovutuslevy joka asennetaan lattiavasojen väliin. Vasojen asennusväli K/K 600 mm. Mitat: 600 x 500 x 0,5 mm. Putken asennusväli: 300 mm. Paino: 1,5 kg. Volyymi: 100 kpl = 787 dm³. Roth Universal asennuslevy EPS, 30 mm Mitat: 600 x x 30. Menekki per. m²: 1,4 kpl. 1 pakkaus = 8,64/m 2. Urat 2 kpl K/K 300 mm ja 3 kpl K/K 200 mm. Min. paksuus puulattia 14 mm puu/laminaatti. Lattiarakenteen askelääneneristävyyden parannusluku Δ Lw = 18 db. Parannettu ilmaääneneristävyys Δ R w = 1 db. Lämmönjohtokyky: 0,035 W/mK. 1/12/72 kpl ,50 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 7

8 Lattialämmitysjärjestelmät matalarakenteiset Roth Compact Järjestelmä, 14/10,5 1 paketti sisältää 5,2 m². Putkikoko 10,5 mm. 1/10 pakk ,20 pakk. Roth Compact järjestelmä on tarkoitettu kantavien lattioiden päälle tehtäviin lattialämpöasennuksiin. Levyihin (5 kpl) on valmiiksi liimattu 0,5 mm:n vahvuiset alumiinilevyt. Järjestelmään kuuluvat myös uritetut kääntö- (6 kpl) ja syöttölevyt (12 kpl). Roth Compact järjestelmä on tarkoitettu kohteisiin, joihin vaaditaan matalaa asennuskorkeutta. Urat levyssä (K/K 150). Roth lattialämmitysputkelle 10,5 x 1,3 mm. Tiheys: 50 kg/m³. Lämmönjohtokyky: 0,031 W/mK. Peitto/pakkaus: 5,2 m². Rakennekorkeus: 14 mm. Pakkaus: 1230 x 625 x 125 mm. Paino: 13 kg. Volyymi: 80 dm³. Roth Compact Järjestelmä, 14/10,5 1 paketti sisältää 8,9 m². Putkikoko 10,5 mm. 1/10 pakk ,65 pakk. Roth Compact järjestelmä on tarkoitettu kantavien lattioiden päälle tehtäviin lattialämpöasennuksiin. Levyihin (10 kpl) on valmiiksi liimattu 0,5 mm:n vahvuiset alumiinilevyt. Järjestelmään kuuluvat myös uritetut kääntö- (6 kpl) ja syöttölevyt (12 kpl). Roth Compact järjestelmä on tarkoitettu kohteisiin, joihin vaaditaan matalaa asennuskorkeutta. Urat levyssä (K/K 150). Roth lattialämmitysputkelle 10,5 x 1,3 mm. Tiheys: 50 kg/m³. Lämmönjohtokyky: 0,031 W/mK. Peitto / pakkaus: 8,9 m². Rakennekorkeus: 14 mm. Pakkaus: x 625 x 235 mm. Paino: 25 kg. Volyymi: 180 dm³. Roth Compact Järjestelmä, 24/16 1 paketti sisältää 8,9 m². Putkikoko 16 mm. 1/6 pakk ,10 pakk. Kuvaus kuten yllä. Urat levyssä (K/K 150). Roth lattialämmitysputkelle 16 x 2 mm. Tiheys: Lämmönjohtokyky: Peitto/pakkaus: Rakennekorkeus: Pakkaus: Paino: Volyymi: 50 kg/m³. 0,031 W/mK. 8,9 m². 24 mm x 625 x 312 mm. 30 kg. 240 dm³. Roth Compact Kääntölevy, 14/10,5 1 paketti sisältää 10 kpl. Mitat: 610 x 202 mm. 10 kpl ,15 pakk. Käytetään mikäli enemmän käännöksiä kuin normaalisti, paljon pieniä huonetiloja. 10 kpl/pakk. (5 kpl tupla levyjä). Urat levyssä (K/K 150). Roth lattialämmitysputkelle 10,5 x 1,3 mm. Peitto/pakkaus: Rakennekorkeus: Pakkaus: Paino: Volyymi: Pituus: Leveys: Korkeus: 1,2 m². 14 mm. 415 x 130 x 615 mm. 2,5 kg. 33 dm³. 202 mm. 610 mm. 14 mm. 8 Bruttohinnasto alv 0% 2016 > Lattialämmitys

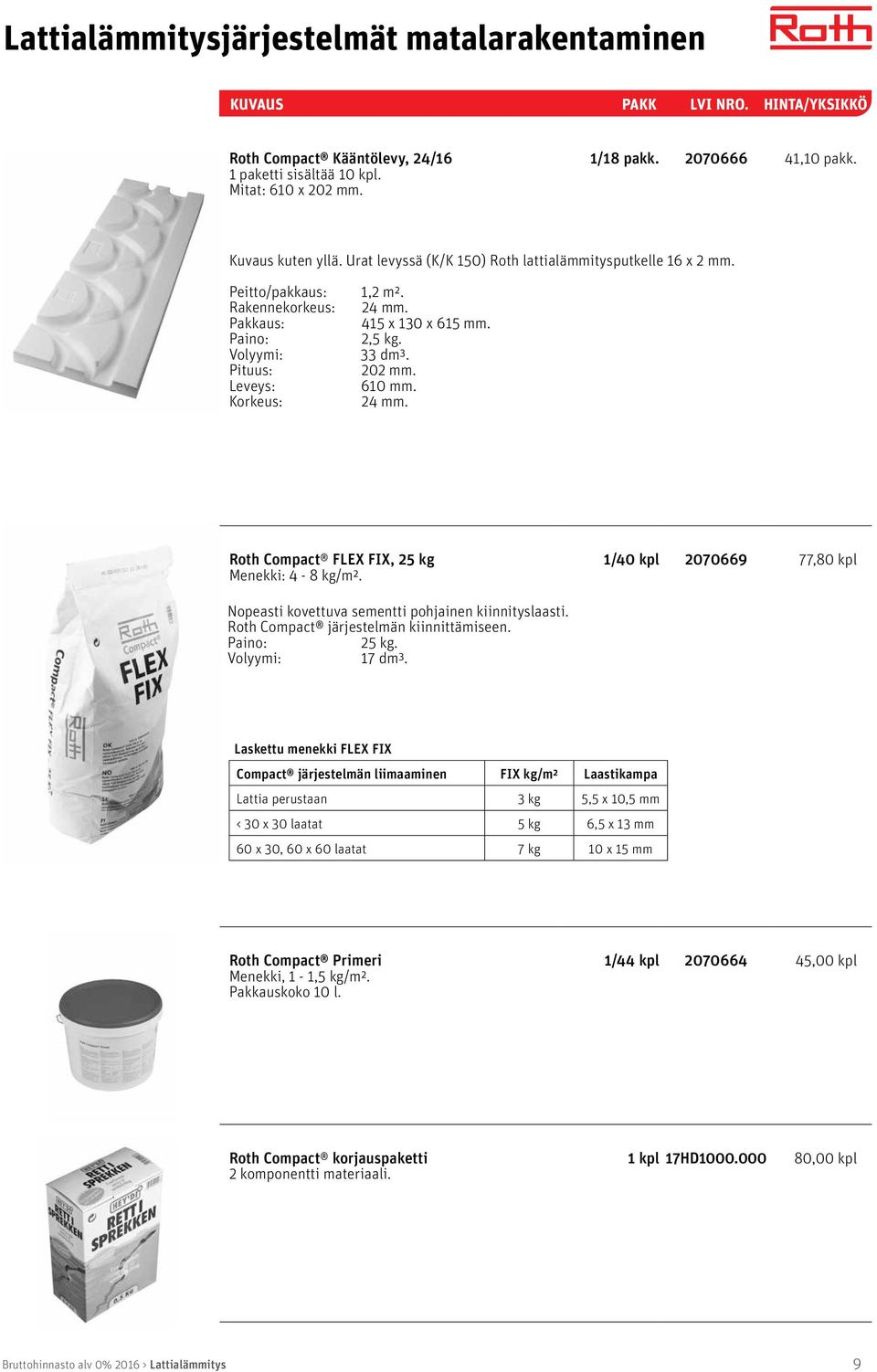

9 Lattialämmitysjärjestelmät matalarakentaminen Roth Compact Kääntölevy, 24/16 1 paketti sisältää 10 kpl. Mitat: 610 x 202 mm. 1/18 pakk ,10 pakk. Kuvaus kuten yllä. Urat levyssä (K/K 150) Roth lattialämmitysputkelle 16 x 2 mm. Peitto/pakkaus: Rakennekorkeus: Pakkaus: Paino: Volyymi: Pituus: Leveys: Korkeus: 1,2 m². 24 mm. 415 x 130 x 615 mm. 2,5 kg. 33 dm³. 202 mm. 610 mm. 24 mm. Roth Compact FLEX FIX, 25 kg Menekki: 4-8 kg/m². 1/40 kpl ,80 kpl Nopeasti kovettuva sementti pohjainen kiinnityslaasti. Roth Compact järjestelmän kiinnittämiseen. Paino: 25 kg. Volyymi: 17 dm³. Laskettu menekki FLEX FIX Compact järjestelmän liimaaminen FIX kg/m² Laastikampa Lattia perustaan 3 kg 5,5 x 10,5 mm < 30 x 30 laatat 5 kg 6,5 x 13 mm 60 x 30, 60 x 60 laatat 7 kg 10 x 15 mm Roth Compact Primeri Menekki, 1-1,5 kg/m². Pakkauskoko 10 l. 1/44 kpl ,00 kpl Roth Compact korjauspaketti 2 komponentti materiaali. 17HD ,00 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 9

10 Lattialämmitysjärjestelmät betonissa Roth Asennuslista Asennuslista asennetaan pintaeristeeseen ja kiinnitetään muovikiinnikkeillä. Asennuslista toimii samalla raudoituskorokkeena. Mahdollista asentaa myös raudoituksen päälle. Mahd. putki etäisyys 100, 150, 200 jne. Roth Asennuslista 10,5 Kokonaiskorkeus: 15,5 mm. Paino: 0,4 kg. Volyymi: 1,1 dm³. Pituus: 2 m. Materiaalimenekki: 1 st/m². Roth Asennuslista 16 Kokonaiskorkeus: 25 mm. Paino: 0,5 kg. Volyymi: 1,85 dm³. Pituus: 2 m. Materiaalimenekki: 0,5 st/m². Roth Asennuslista 20 Kokonaiskorkeus: 32 mm. Paino: 0,98 kg. Volyymi: 2,6 dm³. Pituus: 2 m. Materiaalimenekki: 0,5 st/m². 1/16/448 kpl ,65 kpl 1/16/448 kpl ,80 kpl 1/16/448 kpl ,05 kpl Roth Asennuslistan kiinnitysväkänen 100/1.000 kpl ,40 kpl Lattialämmitysputken ja lattialämmitysasennuslistan kiinnittämiseen eristykseen. Valmistettu iskunkestävästä muovista, pituus 65 mm. Menekki: 7 kpl/asennuslista. Paino: 0,0015 kg. Tilavuus: 0,005 dm³. Toimitetaan 100 kpl pakkauksissa. Roth Clima Comfort asennuslevy - 10,5 mm 1 paketti sisältää 7,84 m². 1/10 pakk ,40 pakk. Asennuslevy 10,5 x 1,3 mm X-PERT putkelle. Levyssä on valmiina liima alapuolella. Kokonaiskorkeus: 17 mm. Mahd. putki etäisyys: 75, 150, 225, 300 mm jne. Roth Clima Comfort FLOW 25 kg Lattiatasoite. 1/40 kpl ,95 kpl Materiaalimenekki, Clima Comfort: 29 kg/m². Itse tasoittuva massa joka on tarkoitettu Roth Clima Comfort asennuslevyn sisään valamiseen. Paino: 25 kg. Volyymi: 17 dm³. Materiaalimenekki: noin 29 kg/m². Mikäli noin 17 mm valu. Kuivumisaika: 24 h/10 mm. Maksimi paksuus: 50 mm. Roth Clima Comfort reunanauha 50 mm, 25 m 1/4 kpl ,25 kpl Roth reunanauha 160 mm, 25 m 1/4 kpl ,40 kpl Toimii lämpökatkona valun ja seinän välissä. 10 Bruttohinnasto alv 0% 2016 > Lattialämmitys

11 Lattialämmitysjärjestelmät betonissa Roth Asennuslevy 24/51, 16 mm 1 paketti sisältää 12,50 m². Mitat: 850 x x 51 mm. 1/4 pakk ,60 pakk. Asennuslevy missä on integroituja putkipidikkeitä 16 ja 20 mm putkelle, tarkoitettu järjestelmille missä vaaditaan askeläänieristys tai välipohjaeristys. Eristepaksuus: 24 mm. Kokonaiskorkeus: 51 mm. Mahd. putki etäisyys: 100, 150, 200, 250 mm ym. Lämmönjohtokyky: W/mK. Tiheys: 30 kg/m³. Pakkaus: 13 levyä = 12,48 m². Paino: 13,6 kg/pakkaus. Volyymi: 288 dm³/pakkaus. Materiaali: Paisutettua polystyreenimuovia (EPS). Roth takkeri levy 25 mm (15 m²) Mitat: x x 25 mm. 1 pakk ,55 pakk. Roth takkeri levy 30 mm (15 m²) Mitat: x x 30 mm. 1 pakk ,30 pakk. Lämpöä ja askelääntä eristävä levy. Eristelevyn pintaan on liimattu ruutukuvioinen muovikalvo joka toimii valusuojana. Muovikalvo on kahdelta sivulta 30 mm leveämpi kuin eristelevy. Ylimääräisessä muovikalvossa on liimapinta joka tarttuu hyvin seuraavaan levyyn. Mitta: x x 25 mm. Ruutukuvio K/K mm: Δ LW,R (VMR) = 28 db. 30 mm: Δ LW,R (VMR) = 28 db. Peitto/pakkaus: 15 m². Pakkaus: x x 470 mm. Paino: 10,2 kg. Tilavuus: 518 dm³. Roth takkeri levy 25 mm (12 m² rulla) Mitat: x x 25 mm. 1 kieppi ,50 kieppi Roth takkeri levy 30 mm (10 m² rulla) Mitat: x x 30 mm. 1 kieppi ,40 kieppi Lämpöä ja askelääntä eristävä levy rullassa. Eristelevyn pintaan on liimattu ruutukuvioinen muovikalvo joka toimii valusuojana. Muovikalvo on kahdelta sivulta 30 mm leveämpi kuin eristelevy. Ylimääräisessä muovikalvossa on liimapinta joka tarttuu hyvin seuraavaan levyyn. Mitat 25 mm: x x 25 mm. Mitat 30 mm: x x 30 mm. Ruutukuvio: K/K mm: Δ LW,R (VMR) = 28 db. 30 mm: Δ LW,R (VMR) = 28 db. Peitto/pakkaus: 25 mm 12 m², 30 mm 10 m². Pakkaus: x 770 x 560 mm. Paino: 6 kg. Tilavuus: 430 dm³. Roth takkeri levy Flipfix Flipfix x x 2 mm, 25 m² 1 pakk ,25 pakk. Bruttohinnasto alv 0% 2016 > Lattialämmitys 11

12 Lattialämmitysjärjestelmät betonissa/lisätarvikkeet Roth Taivutuskulma muovia mm 1/50/500 kpl ,00 kpl Roth taivutuskulma 18/20 mm, muovia 1/50 kpl ,00 kpl Roth taivutuskulma 20 1/25 kpl ,00 kpl Roth Taivutuskulma, PVC 25/29 mm 1/250 kpl ,55 kpl Roth Lattialämmitysputkia 10,5 mm, 16 mm ja 20 mm varten. Käytetään tukena putkille alapohjasta jakotukkiin. Valmistettu iskunkestävästä muovista. Paino: 0,005 kg. Tilavuus: 0,01 dm³. Menekki: 2 kpl/piiri. Roth Taivutuskulma, PVC 34/37 mm 1/100 kpl ,70 kpl Roth Pex-putkileikkuri 1/10/80 kpl ,20 kpl Muoviputkien yksinkertaiseen katkaisemiseen aina 22 mm mittaan asti. Paino: 0,6 kg. Tilavuus: 0,15 dm³. Roth Sidelanka, 250 kpl/pss 1/40/640 kpl ,00 kpl Roth X-PERT S5 lattialämmitysputkien kiinnittämiseen raudoitusverkkoon. Menekki: 2 kpl/juoksumetri putkea. Toimitetaan: 250 kpl pakkauksissa. Paino: 0,5 kg. Tilavuus: 1,0 dm³. Roth Sidontatyökalu 1/50 kpl ,80 kpl Apuväline Roth sidelangan kiinnittämiseen raudoitusverkkoon. Paino: 0,4 kg. Pituus: 320 mm. Leveys: 30 mm. Korkeus: 30 mm. 12 Bruttohinnasto alv 0% 2016 > Lattialämmitys

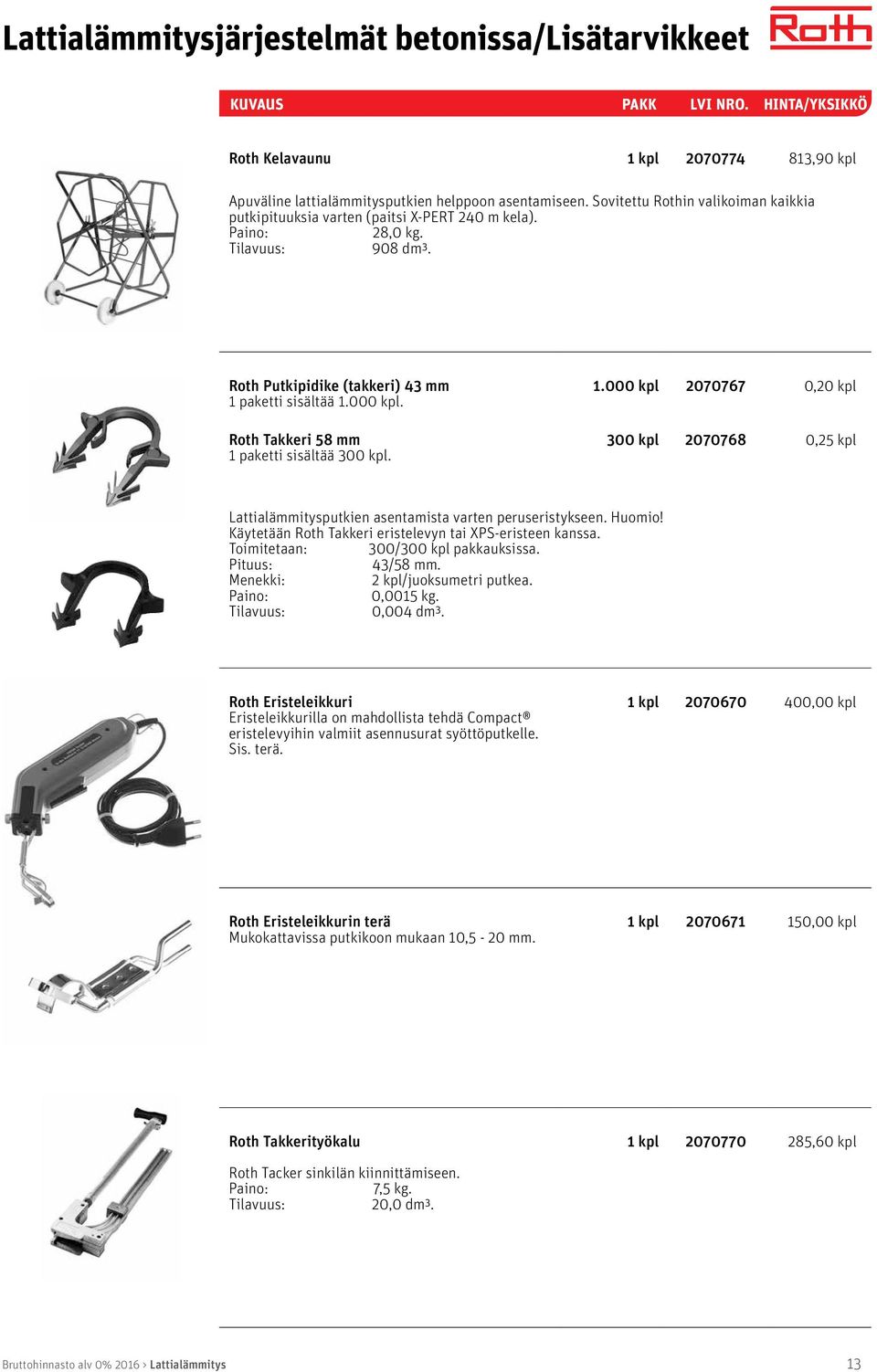

13 Lattialämmitysjärjestelmät betonissa/lisätarvikkeet Roth Kelavaunu ,90 kpl Apuväline lattialämmitysputkien helppoon asentamiseen. Sovitettu Rothin valikoiman kaikkia putkipituuksia varten (paitsi X-PERT 240 m kela). Paino: 28,0 kg. Tilavuus: 908 dm³. Roth Putkipidike (takkeri) 43 mm 1 paketti sisältää kpl kpl ,20 kpl Roth Takkeri 58 mm 1 paketti sisältää 300 kpl. 300 kpl ,25 kpl Lattialämmitysputkien asentamista varten peruseristykseen. Huomio! Käytetään Roth Takkeri eristelevyn tai XPS-eristeen kanssa. Toimitetaan: 300/300 kpl pakkauksissa. Pituus: 43/58 mm. Menekki: 2 kpl/juoksumetri putkea. Paino: 0,0015 kg. Tilavuus: 0,004 dm³. Roth Eristeleikkuri Eristeleikkurilla on mahdollista tehdä Compact eristelevyihin valmiit asennusurat syöttöputkelle. Sis. terä ,00 kpl Roth Eristeleikkurin terä Mukokattavissa putkikoon mukaan 10,5-20 mm ,00 kpl Roth Takkerityökalu ,60 kpl Roth Tacker sinkilän kiinnittämiseen. Paino: 7,5 kg. Tilavuus: 20,0 dm³. Bruttohinnasto alv 0% 2016 > Lattialämmitys 13

14 Lattialämmitysjakotukit ja tarvikkeet Roth Lattialämmitysjakotukki 2 Roth Lattialämmitysjakotukki 3 Roth Lattialämmitysjakotukki 4 Roth Lattialämmitysjakotukki 5 Roth Lattialämmitysjakotukki 6 Roth Lattialämmitysjakotukki 7 Roth Lattialämmitysjakotukki 8 Roth Lattialämmitysjakotukki 9 Roth Lattialämmitysjakotukki 10 Roth Lattialämmitysjakotukki 11 Roth Lattialämmitysjakotukki ,45 kpl 143,50 kpl 188,45 kpl 222,25 kpl 257,05 kpl 297,00 kpl 333,25 kpl 376,85 kpl 414,30 kpl 447,95 kpl 489,20 kpl Roth Lattialämmitysjakotukki on rakenteeltaan lujaa, korroosiota kestävää messinkiä. Tulo- ja paluujakotukissa 29 mm sivuttaissiirtymä piirien ulosotossa. Jakotukki on varustettu G25 (1 ) ulkokierteellä kummassakin päässä (tasotiivisteellä), mikä mahdollistaa syöttöputken liittämisen molemmin puolin. Lattialämmityspiirin kytkemiseen on ulkokierre EURO ¾ (G20). Roth Lattialämmitysjakotukki 2 Virtausm. Roth Lattialämmitysjakotukki 3 Virtausm. Roth Lattialämmitysjakotukki 4 Virtausm. Roth Lattialämmitysjakotukki 5 Virtausm. Roth Lattialämmitysjakotukki 6 Virtausm. Roth Lattialämmitysjakotukki 7 Virtausm. Roth Lattialämmitysjakotukki 8 Virtausm. Roth Lattialämmitysjakotukki 9 Virtausm. Roth Lattialämmitysjakotukki 10 Virtausm. Roth Lattialämmitysjakotukki 11 Virtausm. Roth Lattialämmitysjakotukki 12 Virtausm ,80 kpl 204,70 kpl 252,10 kpl 295,75 kpl 340,65 kpl 378,15 kpl 440,50 kpl 485,45 kpl 524,05 kpl 571,50 kpl 626,30 kpl Virtausmittarilla varustettu Roth Lattialämmitysjakotukki. Roth Lattialämmitysjakotukki on rakenteeltaan lujaa, korroosiota kestävää messinkiä. Tulo- ja paluujakotukissa 29 mm sivuttaissiirtymä piirien ulosotossa. Jakotukki on varustettu G25 (1 ) ulkokierteellä kummassakin päässä, mikä mahdollistaa syöttöputken liittämisen kumpaan päähän tahansa. Virtausmittarissa on asteikko 0,1 4 l/min. Järjestelmän neste ei ole suorassa yhteydessä mittarin lasiin, mikä eliminoi riskin, että likaa tarttuu siihen. Jakotukkiputkessa on 1 (G25) ulkokierre tasotiivistämistä varten. Liittimessä on ulkokierre EURO ¾ (G20). Roth Jakotukkiliitin 10,5 mm EURO ¾ Roth Jakotukkiliitin 12 x mm Pex EURO ¾ Roth Jakotukkiliitin 15 x 2,5 Pex EURO ¾ Roth Jakotukkiliitin 16 mm Pex EURO ¾ Roth Jakotukkiliitin 18 mm Pex EURO ¾ Roth Jakotukkiliitin 20 x 2 mm ¾ EURO 1/100 kpl 1/100 kpl 1/100 kpl 1/100 kpl 1/100 kpl ,25 kpl 4,85 kpl 4,80 kpl 6,05 kpl 4,80 kpl 6,05 kpl Roth X-PERT S5 ja Alu-LaserPlus lattialämmitysputkien liittämiseen lattialämmitysjakotukkiin ja GVC:hen. Toimitukseen kuuluu mutteri, puristusrengas, tukihylsy ja o-rengas. Roth Ohitusputki jakotukille ,95 kpl Automaattisesti paineohjattu ohitusventtiili lattialämmitysjakotukille. 14 Bruttohinnasto alv 0% 2016 > Lattialämmitys

15 Lattialämmitysjakotukit ja tarvikkeet Roth lämpömittauksen kyt.setti kpl Roth Jakotukin säätöventtiili 4-36 l/min 1 x ¾ ,95 kpl Roth Jakotukin pääty täyttö/tyhjennys 1 1/30 pari ,55 pari Päätykappale manuaalisella ilmanpoistolla täyttö- ja tyhjennys (¾ ) lattialämmitysjakotukille. Paino: Tilavuus: Menekki: 0,2 kg. 0,15 dm³. 1 pari/jakotukki. Roth suoraliitin 1 pyör. mut. x 1 sk 1/25 pari ,85 pari Useamman lattialämmitysjakotukin liittämiseksi yhteen. Roth kulmaliitin 1 pyör. mut. x 1 uk 1/50 kpl ,75 kpl Lattialämmitysjakotukkiin asennusta varten. Roth Jakotukkiliitn 1 kulma x eurocone ¾ 1/50 pari ,50 kpl Roth Sulkuventtiili ¾ EURO 1/25 kpl ,15 kpl Kuulaventtiili yksittäisiin piiriin sulkemista varten ¾ Eurokonus. Voidaan myös käyttää Roth sekoituspumppuryhmään ja GVC:hen. Bruttohinnasto alv 0% 2016 > Lattialämmitys 15

16 Lattialämmitysjakotukit ja tarvikkeet Roth Sulkuventtiilipari suora 1 sk 1/20 pari ,05 pari Kuulasulkuventtiili asennettavaksi lattialämmitysjakotukille. Paino: 0,2 kg. Tilavuus: 0,3 dm³. Koko: 1. Roth Sulkuventtiilipari kulma 1 sk 1/20 pari ,60 pari Kuulasulkuventtiili kulma asennettavaksi lattialämmitysjakotukille. Paino: 0,2 kg. Tilavuus: 0,3 dm³. Koko: 1 R 25. Roth Sulkuventtiilipari suora term. 1 sk 1/25 pari ,50 pari Roth Jakotukin lämpömittari ¾ EURO 1/25 kpl ,35 kpl Asennettavaksi lattialämmitysjakotukille, GVC:lle tai sekoituspumppuryhmään. Asteikko 0 80 C. Roth Jakotukin eriste 8 piirille ,00 pari Muotoon valettu eristys Roth lattialämmitys- ja käyttövesijakotukille asennusta varten. Sis. 2 lohkoa, joissa kummassakin 8 haaraa. Roth Vyöhykesäätö 230V ,00 kpl Käytetään lattialämmitysjakotukin kaikkien piirien säätämiseen, eli kuin kyseessä suuret avarat pinnat. 16 Bruttohinnasto alv 0% 2016 > Lattialämmitys

17 Lattialämmitysjakotukit ja tarvikkeet Roth GVC Haaraputki pari, ¾ ,40 kpl Useamman piirin kytkemiseksi Roth Lattialämmityskeskukseen GVC. Paino: 0,3 kg. Tilavuus: 0,18 dm³. Menekki: 2 kpl/gvc. Roth Jakotukin haara 10,5 x 1,3 mm, ¾ 1/2/28 kpl ,30 kpl Roth Puserrusliitin 10,5 x ½ uk Roth Puserrusliitin 16 x ½ uk Roth Puserrusliitin 20 x ¾ uk 1/10/25 kpl 1/10/100 kpl ,50 kpl 8,20 kpl 9,70 kpl Roth X-PERT S5 Lattialämmitysputkesta ulkokierteeseen. Ei Alu-LaserPlus putkelle. Paino: 0,1 kg. Tilavuus: 0,04 dm³. Roth Puserrusliitin 16 x ½ sk Roth Puserrusliitin 20 x ¾ sk 1/25/250 kpl 1/10/25 kpl ,50 kpl 8,85 kpl Roth X-PERT S5 Lattialämmitysputkesta sisäkierteeseen. Ei Alu-LaserPlus putkelle. Paino: 0,1 kg. Tilavuus: 0,04 dm³. Roth Jatkoliitin 10,5 mm Paino: 0,07 kg. Tilavuus: 0,04 dm³. Roth Jatkoliitin 16 x 2 mm Paino: 0,12 kg. Tilavuus: 0,04 dm³. Roth Jatkoliitin 20 x 2 mm Paino: 0,12 kg. Tilavuus: 0,04 dm³. 1/125 kpl 1/10/100 kpl ,20 kpl 14,90 kpl 14,95 kpl Roth X-PERT S5 Lattialämmitysputken jatkamiseksi. Bruttohinnasto alv 0% 2016 > Lattialämmitys 17

18 Roth sekoituspumppuryhmät Roth Menoventtiili 16 mm Sis. liitinsarjan 16 mm putkelle ,10 kpl Roth Menoventtiili 20 mm Sis. liitinsarjan 20 mm putkelle ,10 kpl Menoventtiilin adapteri toimilaitteelle ,10 kpl Roth Paluuventtiili 16 mm Sis. liitinsarjan 16 mm putkelle ,00 kpl Roth Paluuventtiili 20 mm Sis. liitinsarjan 20 mm putkelle ,00 kpl Roth yhden piirin langatonsäätö 1kpl ,00 kpl Roth sekoitusryhmä termost Alpha2 15/60 1/40 kpl ,85 kpl Käytetään mikäli primääri pumppu ja korkea lämpötila ensiöpuolella, min 55 astetta. Roth Sekoitusryhmä Alpha2, 3-tie, huone 1/40 kpl ,95 kpl Menovesiohjaus, kapasiteetti maksimi: 200 m². Lisävarustus: Huonetermostaatti tai Varustettu 3-tie venttiilillä ja huonetermostaatti ohjattu säätöventtiilillä vakiosyöttölämpötilalle ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (Alpha2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,5 kg. Tilavuus: 38 dm³. 18 Bruttohinnasto alv 0% 2016 > Lattialämmitys

19 Roth sekoituspumppuryhmät Roth Sekoitusryhmä Alpha2, 3-tie, term. 1/40 kpl ,85 kpl Menovesiohjaus, termisellä säätöventtiilillä kapasiteetti maksimi: 200 m². Varustettu 3-tie termisellä säätöventtiilillä vakiosyöttölämpötilalle ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (Alpha2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,0 kg. Tilavuus: 38 dm³. Roth Sekoitusryhmä Alpha2, 3-tie, säätö 1/40 kpl ,65 kpl Sekoitusryhmä ulkolämpötilakompensoinnilla kapasiteetti maksimi: 200 m². Varustettu 3-tie venttiilillä ja ulkoilmakompensoidun syöttölämpötilan elektronisella säädöllä ja täysautomaattisella kierrosohjatulla kiertovesipumpulla (Alpha2 15/60). Jakotukkisekoitusryhmä käytetään yhdessä Roth Lattialämmitysjakotukin kanssa ja voi näin sovittaa haluttuun piirimäärään. Paino: 7,5 kg. Tilavuus: 38 dm³. Roth minishunt GVC ,00 kpl Termostaattiohjattu sekoituspumppuryhmä yhden tai useamman lattialämmityspiirin liittämiseksi olemassa oleviin lämmitysjärjestelmiin. Toimitukseen kuuluu kiertovesipumppu, huonetermostaatti ja seinäteline. Roth lattialämmityskeskus toimitetaan sisäisesti valmiiksi kytkettynä ja se liitetään verkkoon pistotulpan avulla. Keskusta tulee täydentää tarvittavilla lattialämmitysputkien jakotukkiliittimillä. Katso myös erillinen tuotelehtinen. Paino: 2,6 kg. Tilavuus: 7,5 dm³. Kapasiteetti maksimi: 30 m 2. Roth minishunt GVC, langaton ,00 kpl Termostaattiohjattu sekoituspumppuryhmä yhden tai useamman lattialämmityspiirin liittämiseksi olemassa oleviin lämmitysjärjestelmiin. Toimitukseen kuuluu kiertovesipumppu, huonetermostaatti ja seinäteline. Roth lattialämmityskeskus toimitetaan sisäisesti valmiiksi kytkettynä ja se liitetään verkkoon pistotulpan avulla. Keskusta tulee täydentää tarvittavilla lattialämmitysputkien jakotukkiliittimillä. Katso myös erillinen tuotelehtinen. Paino: 2,6 kg. Tilavuus: 7,5 dm³. Kapasiteetti maksimi: 30 m 2. Bruttohinnasto alv 0% 2016 > Lattialämmitys 19

20 Roth sekoituspumppuryhmät Roth siirrettävä sähkökattila, 9 kw ,35 kpl Siirrettävä sähkökattila (2 x 4,5 kw). Toimitetaan täydellisenä kiertovesipumpulla, paisunta-astialla, ja varolaitteella. Käytetään järjestelmissä, joissa vaaditaan lämmitysjärjestelmän nopeaa käyttöön ottoa. Kapasiteetti jopa 300 m² asti. Paino: 17,0 kg. Tilavuus: 50,0 dm³. Roth sähkökattila, 4,5 kw ,85 kpl Täydellinen 4,5 kw:n kiinteästi asennettava sähkökattila. Toimitetaan täydellisenä kiertovesipumpulla, paisunta-astialla, ja varolaitteella. Kapasiteetti 100 m 2 asti. Mitat 25 mm: 700 x 420 x 200 mm. Roth lattialämmityspaketti 6 m 2 1 pakk ,25 kpl Sisältö:. multibox RTL 45 m Roth X-PERT S5 putki, 10,5 x 1,3 mm 10 m pidikelistaa 10,5 mm 2 kpl. liittimiä 10,5 mm x ¾ EURO 2 kpl. liitinsarja 10,5 mm x ½ uk 2 kpl. taivutuskaari. Roth lämmönvaihdin ,55 kpl Lämmönvaihdin tarvikkeineen. Teho max 15 kw. Mitoitettu lämmitysjärjestelmille, joissa on ensiöpuolella korkeat lämpötilat ja toisiopuolella jatkuva virtaama. Toimitetaan täydellisenä levylämmönvaihtimella, kiertovesipumpulla, paisunta-astialla sekä varolaitteella. Paino: 12,0 kg. Tilavuus: 38,0 dm³. 20 Bruttohinnasto alv 0% 2016 > Lattialämmitys

21 ShuntUnits Roth ShuntUnit-1 Sisältää: kiertovesipumppu, jakotukki (1 piiriä), termostaatti ja seinäteline kapasiteetti maksimi m². 1/36 kpl ,95 kpl Roth ShuntUnit-2 Sisältää: kiertovesipumppu, jakotukki (2 piiriä), termostaatti ja seinäteline kapasiteetti maksimi m². 1/36 kpl ,35 kpl Roth ShuntUnit-3 Sisältää: kiertovesipumppu, jakotukki (3 piiriä), termostaatti ja seinäteline kapasiteetti maksimi m². 1/36 kpl ,80 kpl Roth ShuntUnit-4 Sisältää: kiertovesipumppu, jakotukki (4 piiriä), termostaatti ja seinäteline kapasiteetti maksimi m². 1/36 kpl ,20 kpl Roth ShuntUnit yhden piirin laajennusosa Meno ja paluu jakotukin laajennusosat, ¾ ,55 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 21

22 Lattialämmitysjakotukkikaapit Roth Jakotukkikaappi /18 kpl ,50 kpl Kaappi on yleismallinen ja sitä voidaan käyttää pinta-asennettuna tai seinään upotettuna. Kaapin mukana toimitetaan Roth putkiläpiviennit, jotka soveltuvat kaikille putkityypeille (sileät putket ja suojaputket) kokoluokissa mm. Tarkoitettu 2-6 piirille tai 2 piirille ja Roth sekoitusryhmalle. Korkeus: 700. Leveys: 550. Syvyys: Kaapin syvyys ilman ovikehystä on 95 mm. Ovikehyksen kanssa sisäinen syvyysmitta on 105 mm. Roth Jakotukkikaappi /18 kpl ,00 kpl Tarkoitettu 2-10 piirille tai 6 piirille ja Roth sekoitusryhmälle. Korkeus: 700. Leveys: 800. Syvyys: Kaapin syvyys ilman ovikehystä on 95 mm. Ovikehyksen kanssa sisäinen syvyysmitta on 105 mm. Roth Jakotukkikaappi /6 kpl ,00 kpl Tarkoitettu 2-15 piirille tai 12 piirille ja Roth sekoitusryhmälle. Korkeus: 700. Leveys: Syvyys: Kaapin syvyys ilman ovikehystä on 95 mm. Ovikehyksen kanssa sisäinen syvyysmitta on 105 mm. Roth Jakotukkikaappi - 550, uppo. 1/18 kpl ,00 kpl Tilaustuote. Jakotukkikaapin runko sama kuin , ovi ja raami 20 mm isompi kuin jakotukkikaappi. Käytetään mikäli muurattu/valettu seinä. Roth Jakotukkikaappi - 800, uppo. 1/18 kpl ,00 kpl Tilaustuote. Jakotukkikaapin runko sama kuin , ovi ja raami 20 mm isompi kuin jakotukkikaappi. Käytetään mikäli muurattu/valettu seinä. Roth Jakotukkikaappi , uppo. 1/9 kpl ,00 kpl Tilaustuote. Jakotukkikaapin runko sama kuin , ovi ja raami 20 mm isompi kuin jakotukkikaappi. Käytetään mikäli muurattu/valettu seinä. Roth Jakotukkikaapin sokkeli 550 Roth Jakotukkikaapin sokkeli 800 Roth Jakotukkikaapin sokkeli ,30 kpl 98,50 kpl 121,40 kpl Sokkelin korkeus 200 mm. Jakotukkikaappi asennetaan 200 mm valmiista lattiapinnasta. Roth Jakotukkikaapin ovi ja kehys 550 Roth Jakotukkikaapin ovi ja kehys 800 Roth Jakotukkikaapin ovi ja kehys ,00 kpl 187,00 kpl 198,00 kpl Roth Jakotukkikaapin ovi ja kehys 550 up.as. Roth Jakotukkikaapin ovi ja kehys 800 up as. Roth Jakotukkikaapin ovi ja kehys 1150 up.as ,00 kpl 198,00 kpl 220,00 kpl 22 Bruttohinnasto alv 0% 2016 > Lattialämmitys

23 Lattialämmitysjakotukkikaapit Roth lukitusrengas suojaputkelle pieni (20-28) Roth lukitusrengas suojaputkelle iso (25-34) Mikäli Universal läpiviennit käytetään suojaputkien kanssa, ne on täydennettävä suojaputken lukitusrenkaalla. 1/10/100 kpl 1/10/100 kpl ,50 kpl 0,50 kpl Roth Läpivientikumi 10,5-34 mm 1/10/200 kpl ,00 kpl Roth Jakotukkikaapin pohja 500 mm Roth Jakotukkikaapin pohja 743 mm Roth Jakotukkikaapin pohja 1094 mm ,05 kpl 97,45 kpl 110,35 kpl Roth Läpivienti 10,5-12 mm putkelle Roth Läpivienti mm putkelle 1/10 pakk. 1/10 pakk ,15 kpl 2,15 kpl Roth Jakotukkikaapin läpivienti 20 mm Roth Jakotukkikaapin läpivienti, 25 mm Roth Jakotukkikaapin läpivienti, 28 mm 1/10/100 kpl 1/10/100 kpl 1/10/100 kpl ,10 kpl 2,40 kpl 3,00 kpl Käytetään lattialämmitysputken tai suojaputken tiivistämiseen pohjan läpi. Roth Jakotukkikaapin läpivienti, 34 mm 1/10/100 kpl ,00 kpl Käytetään lattialämmitysputken tai suojaputken tiivistämiseen pohjan läpi. Roth Jakotukkikaapin läpivienti, 42 mm 1/10/100 kpl ,30 kpl Käytetään lattialämmitysputken tai suojaputken tiivistämiseen pohjan läpi. Roth jakotukkikaapin tulppa 1/10/100 kpl ,90 kpl Käytetään lattialämmitysputken tai suojaputken tiivistämiseen pohjan läpi. Roth tarkistusluukku 400 Tilaustuote. 1/2 kpl ,30 kpl Roth tarkistusluukku 600 Tilaustuote. 1/2 kpl ,70 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 23

24 Touchline TM langaton säätö Roth Touchline TM Kytkentälaatikko 4 Roth Touchline TM Kytkentälaatikko 8 Roth Touchline TM Kytkentälaatikko 12 1/6 kpl 1/6 kpl 1/6 kpl ,05 kpl 397,20 kpl 435,75 kpl Kaksisuuntainen langaton kytkentälaatikko Touchline TM ja langaton huonetermostaatti Touchline TM on tarkoitettu lämmityksen ja jäähdytysjärjestelmien säätämiseen. Touchlinejärjestelmää on mahdollista ohjata I Phone sovelluksella. Touchline-ohjausyksikkö langattomalla yhteydellä huonetermostaatteihin. Järjestelmää voidaan käyttää kaikenlaisissa rakennuksissa. Mitat (leveys x korkeus x syvyys): 4 kanavaa: 225 mm x 74 mm x 52 mm (ilman muuntajaa) 8 kanavaa: 290 mm x 74 mm x 52 mm 12 kanavaa: 355 mm x 74 mm x 52 mm Muuntaja: 78 mm x 74 mm x 52 mm Paino muuntajan kanssa: 4 kanavaa: 1,3 kg 8 kanavaa: 1,5 kg 12 kanavaa: 1,7 kg Toimilaitteiden enimmäismäärä: 4 kanavaa: 6 kpl (2 kanavaa/2 toimilaitetta, 2 kanavaa/1 toimilaite) 8 kanavaa: 12 kpl (4 kanavaa/2 toimilaitetta, 2 kanavaa/1 toimilaite) 12 kanavaa: 18 kpl (6 kanavaa/2 toimilaitetta, 6 kanavaa/1 toimilaite) Virtalähde langattomassa kytkentälaatikossa 24V AC ± 2% erillisen 230V/24V-muuntajan kautta. Roth on kehittänyt älykkään järjestelmän lattialämmityksen ohjaukseen ja säätelyyn. Langaton huonetermostaatti asennetaan kaikkiin tiloihin, ja asiakas voi muuttaa asetuksia suoraan termostaatista I Phonella tai tabletilla. Roth Touchline TM Termostaatti, näyttöval Roth Touchline TM Termostaatti, näyttö musta 1/20 kpl 1/20 kpl ,85 kpl 108,15 kpl Näytöllä varustettu Touchline TM, paristokäyttöinen. Roth Touchline TM Termostaatti, 230V valk Roth Touchline TM Termostaatti, 230V musta 1/20 kpl 1/20 kpl ,95 kpl 143,45 kpl 230 voltin verkkovirtaversion, termostaateissa ei tarvita paristoja. Sopiva ratkaisu suuriin rakennuksiin, kuten toimistoihin, kouluihin tai laitoksiin. Yhteys ohjausyksikköön on langaton. 24 Bruttohinnasto alv 0% 2016 > Lattialämmitys

25 Touchline TM langaton säätö Roth Touchline TM Termostaatti, IP valk Roth Touchline TM Termostaatti, IP musta 1/20 kpl 1/20 kpl ,95 kpl 154,45 kpl Näytöllä varustettu Touchline missä on myös lattialämpötilan infrapunamittaus maks./min toiminnalla, paristokäyttöinen. Mitat Leveys: 65 mm. Korkeus: 117 mm. Syvyys: 19,5 mm. Paino: 0,11 kg. Näyttö: TFT LCD, musta-harmaa, 76 Symbolia. Mitat: 32 mm x 38 mm. Paristo: 2 x 1.5 V AAA. Pariston: Elinikä > 1,5 vuotta. Turvaluokka: III (EN 60730). Roth Touchline TM Basic Termostaatti, valk Mitat: 84 x 87 x 20 mm. Paino: 0,15 kg. Paristo: 2 x 1,5V AAA. Pariston elinikä > 1,5 vuotta. Turvaluokka: IP 20. 1/40 kpl ,35 kpl Roth Touchline TM Antenni ,10 kpl Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Roth Touchline TM Vahvistin ,65 kpl Signaalin vahvistaja missä rakennuksen materiaali tai muotoilu sitä vaatii. Roth Touchline TM powerlan 200 Mbps ,90 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 25

26 Touchline TM langaton säätö Roth GSM moduuli ,05 kpl Roth kastepiste anturi ,55 kpl Roth Touchline TM Muuntaja 230V/24V ,85 kpl Roth Toimilaite 24V, NC, A5, 1W 1/100 kpl ,50 kpl Roth Toimilaite 30 x 1,5, 24V 1/100 kpl ,50 kpl 26 Bruttohinnasto alv 0% 2016 > Lattialämmitys

27 Basicline lattialämmityssäätö langallinen Roth Basicline Roth Basicline järjestelmää käytetään lattialämmitysjärjestelmissä huonelämpötilan yksilölliseen ohjaukseen ja säätämiseen. Ter mostaatit, jotka ovat ainoastaan 18 mm syvät, ovat markkinoiden ohuimpia. Basicline järjestelmään kuuluu 6- tai 12- kanavainen kytkentäyksikkö, joka johdon avulla on yhdistetty termostaat teihin. Termostaatti on saatavissa standardiversiona tai varustet tuna lattiaanturilla (multitermostaatti). Roth Basicline Kytkentälaatikko 6 kanavaa Roth Basicline Kytkentälaatikko 12 kanava 1/10/320 kpl 1/10/320 kpl ,60 kpl 179,40 kpl Toimilaite malli 24V NC (virrattomana kiinni) Maks. määrä termomoottoreita 6 kanavaa: 12 kpl. 1W tai 8 kpl. 2W. Maks. määrä termomoottoreita 12 kanavaa: 18 kpl. 1W tai 14 kpl. 2W. Maks. määrä termomoottoreita per kanava: 5 Yölämpötilan alentaminen 4 C asetusarvosta. Roth Basicline Termostaatti, standard 1/100/2.000 kpl ,75 kpl Ensimmäinen käynnistys: Käynnistettäessä lattialämmitysjärjestelmää ensimmäistä kertaa kaikki termostaatit tulee avata koko naan, jotta varmistetaan oikea toiminta, se on myös tärkeää siitä syystä, että ilma saadaan pois järjestelmästä. Tämän Basicline -järjestelmä hoitaa automaattisesti. Kun virta kytketään päälle, käynnistyy nopeutettu lämpöpyyntö 10-minutin ajaksi. Huom! Basicline suorittaa ensimmäisen käynnistyksen toimenpiteet jokaisen sähkökatkoksen jälkeen. Jännite: 24V. Lämpötilasäätö: 5-30 C. Kotelointiluokka: IP 20. Maks. kaapelin pituus: 30 m. Roth Basicline Termostaatti, multi sis. lattia-anturi. 1/60 kpl ,50 kpl Jännite: 24V. Lämpötilasäätö: 5-30 C. Lattialämpötilan rajoitusalue: C. Tehdasasetus: Maks. 25 C. Maksimilämpötila puulattiassa noudata lattiavalmistajan ohjeita Minimilämpötila mukavuuslämpö lattiassa esim. laattalattiassa: 23 C. Kotelointiluokka: IP 20. Lattia-anturi: 3 m NTC 12kOmh 25 C. Maks. kaapelin pituus: 30 m. Roth Basicline kansi julkiseen tilaan Asennetaan Basicline standard tai multti termostaatin päälle. 1/250 kpl ,65 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 27

28 Roth Lattialämmityssäätö 230V Roth huonetermostaatti, 230V 1/250 kpl ,95 kpl Roth huonetermostaatti, julkisiin 1/100 kpl ,20 kpl Roth pintakytkentärasia 230V ,00 kpl Roth Termostaatti näytöllä 230V 1/24 kpl ,85 kpl Roth lattia-anturi 230V, TE näyttö 1/40 kpl ,00 kpl Roth Basicline kytkentälaatikko, 230V ,40 kpl Roth huonetermostaatti H/C, 230V Lattia-anturi H/C, 230V 1/100 kpl 1/50 kpl ,50 kpl 46,30 kpl Termostaatti lattialämmityksen ja viilennyksen säätämiseen. Roth Basicline kytkentälaatikko H/C, 230V ,40 kpl 28 Bruttohinnasto alv 0% 2016 > Lattialämmitys

29 Varaosat GVC Roth Huonetermostaatti 8-28 C, 5 m Kiinnitys M 28 mm kierteellä ,50 kpl Roth Huonetermostaatti C, 5 m Kiinnitys M 28 mm kierteellä ,50 kpl Roth GVC Langaton Säätöjärjestelmä ,95 kpl Roth Langaton säätö GVC toimitetaan täydellisenä 230 V langattomana säätöjärjestelmänä Roth Lattialämmityskeskus GVC:n säätämiseksi. Järjestelmä sisältää säätölaitteen, vastaanottimen ja huonetermostaatin. Paino: 0,8 kg. Tilavuus: 3,0 dm³. Roth Huonetermostaatti, langaton GVC ,70 kpl Roth Huonetermostaatti langaton paristo, 3V Varta CR 2430 paristo. Tarvitaan 2 kpl. 17WA ,30 kpl Roth GVC moottori 152 BW-OT ,60 kpl Roth minishunt pumppumoottori 17WI ,00 kpl Roth pumppupyöräl Vortex, 152, 153 ja ,70 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 29

30 Varaosat ShuntUnit Roth ShuntUnit termostaatti C Kiinnitys M 30 mm kierteellä ,20 kpl Roth ShuntUnit lämpömittari C, 8 mm ,20 kpl Roth ShuntUnit termostaattiventtiili M30 x 1, ,45 kpl Roth ShuntUnit säätöventtiili M30 x 1, ,10 kpl Roth ShuntUnit käsisäätöpyörä M30 x 1, ,75 kpl Roth ShuntUnit ilmausruuvi G ,20 kpl Roth ShuntUnit ilmausventtiili G ,20 kpl Roth Anturitasku ShuntUnit 17HE ,00 kpl 30 Bruttohinnasto alv 0% 2016 > Lattialämmitys

31 Varaosat ShuntUnit Roth ShuntUnit säätöavain ,10 kpl Roth Muunnosyhde anturitaskun tilalle Käytetään sääkeskuksen menovesianturin asentamiseen. 17RN ,00 kpl Wilo Yonos Para 15/60 OEM 17WI ,20 kpl Varaosat sekoituspumppuryhmät Roth Lämpömittari 0-80 C ,15 kpl Roth Toimilaite 230V 1/100 kpl 17MH ,10 kpl Roth Kiertovesipumppu Alpha2 15/60 1/160 kpl ,90 kpl Roth Sekoitusryhmän Termostaatti C ,20 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 31

32 Varaosat sekoituspumppuryhmät Roth Sekoitusryhmän Termostaatti ,20 kpl Roth Automatiikka huonelämpöohjaus 1/12 kpl ,80 kpl Roth Sekoituspumppuryhmän termostaatti Roth Sekoituspumppuryhmän huoneterm ,00 kpl 150,00 kpl Roth Sekoituspumppuryhmän säätökeskus ,00 kpl Varaosat jakotukki 2013 Roth virtausmittari GVF ,50 kpl Roth Virtausmittarin kiin. osa ⅜ GVF ,20 kpl Roth säätöventtiili ⅜ GVF ,50 kpl Roth säätöventtiilin kiin. osa ⅜ GVF ,20 kpl 32 Bruttohinnasto alv 0% 2016 > Lattialämmitys

33 Varaosat jakotukki 2013 Roth venttiili ⅜ GVF ,50 kpl Roth säätöventtiilin suojakupu ,05 kpl Varaosat jakotukki 2009 Roth virtausmittari GVF ,50 kpl Roth virtausmittarin kiinnitysosa ⅜" GVF 09 Käytetään mikäli virtausmittari ,20 kpl Roth säätöventtiili GVF ,50 kpl Roth säätöventtiilin kiinnitysosa ⅜" GVF ,20 kpl Roth Esisäätöventtiili GVF ,50 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 33

34 Varaosat jakotukki 2009 Roth säätöavain lattialämmitysjakotukille Sopii myös jakotukkille /50 kpl ,05 kpl Roth Jakotukin käsisäätönuppi 1/100 kpl ,90 kpl Varaosat jakotukki Roth R10 virtausmittari Vuosi /24 kpl ,50 kpl Roth virtausmittarin alaosa R15 Vuosi /24 kpl ,20 kpl Roth Säätöventtiili jakotukille ½" Vuosi /20 kpl ,50 kpl Roth Esisäätöventtiili jakotukille ½" Vuosi /25 kpl ,50 kpl 34 Bruttohinnasto alv 0% 2016 > Lattialämmitys

35 Varaosat lattialämmitysjakotukille ennen 2005 Roth Toimilaite 24V, NC Menoventtiilin toimilaite. 1/100 kpl ,50 kpl Adapterit Roth Toimilaitteen adapteri VA26 Giacomini jakotukille harmaa ,10 kpl Roth Adapter 28 x 1,5 Uponor jakotukille, vihreä. 1/50 kpl ,10 kpl Roth Adapteri Wawin jakotukille Harmaa ,10 kpl Roth Adapteri 230V GVC VA54 Roth GVC venttiilille ,10 kpl Adapteri Pettinaroli jakotukille Harmaa ,10 kpl Adapteri Danfoss jakotukille Valkoinen ,10 kpl Roth Adapteri VA 80 Roth Jakotukille Megatherm jakotukille, valkoinen ,10 kpl Roth Adapteri VA 90 Roth Jakotukille Roth jakotukille, punainen ,10 kpl Adapter VA02 Uponor muovi jakotukille 17MH ,10 kpl Bruttohinnasto alv 0% 2016 > Lattialämmitys 35

36 MultiPex putkijärjestelmät Roth MultiPex putkijärjestelmä Roth MultiPex on yleisputki, joka on hyväksytty lämpö-, kylmä- ja käyttövesiasennuksiin. Putki on tyypiltään PE-Xc, mikä tarkoittaa elektronisäteen avulla ristisilloitettua polyetylenia. Ulkoinen EVOH (etyleenivinyylialkoholi) höyrysulku estää hapen pääsyn järjestelmään. Roth MultiPex koot ovat mm. NORDTEST NT VVS 129 on putki putkessa -järjestelmille tarkoitettu yhteinen pohjoismainen testimenetelmä. Se tarkoittaa, että putket, asennusputket, seinäkotelot, seinäläpiviennit, jakotukkikaapit jne. testataan täydellisenä järjestelmänä, jossa kaikki komponentit toimivat yhdessä ja muodostavat täydellisen putki putkessa -järjestelmän. Kaapin ja kaikkien läpivientien on oltava vesitiiviitä, jotta mahdollinen vuoto ohjautuu takaisin kaapin poistoputkeen tai tilaan, jossa on viemäri. Putki putkessa -järjestelmän on myös oltava vaihdettavissa Nordtest-menetelmän mukaan. Asentamalla Rothin putki putkessa -järjestelmän vähennät helposti vesivahinkojen vaaraa. 36 Bruttohinnasto alv 0% 2016 > MultiPex
