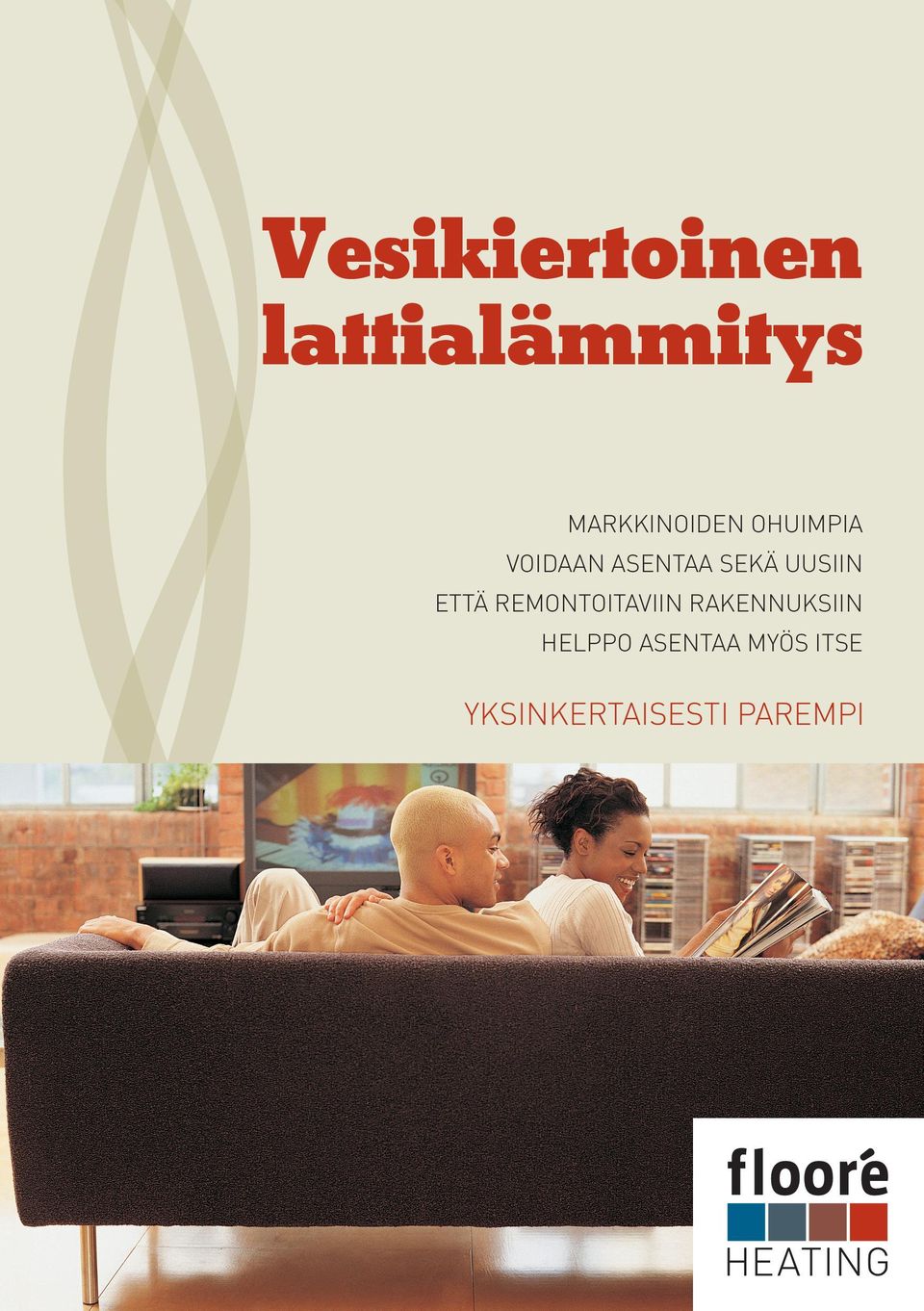

1 Vesikiertoinen lattialämmitys MARKKINOIDEN OHUIMPIA VOIDAAN ASENTAA SEKÄ UUSIIN ETTÄ REMONTOITAVIIN RAKENNUKSIIN HELPPO ASENTAA MYÖS ITSE YKSINKERTAISESTI PAREMPI

2 Lattialämmityksen monet edut. De många fördelarna Lattialämmitykseen sijoittaminen on usealla tapaa järkevä valinta. Vesikiertoinen lattialämmitys on joustava, taloudellinen, mukava ja turvallinen ratkaisu. Voit asentaa sen riippumatta siitä, mikä tällä hetkellä on asuntosi lämmönlähde. Ennen kaikkea vesikiertoinen lattialämmitys tekee kodistasi viihtyisän. Huoneen lämpö siirtyy lattiasta ylöspäin, jolloin lämmitys on tehokasta. Viihdymme parhaiten, kun jalkamme tuntuvat päätä lämpöisemmiltä! Unohda perinteiset lämpöpatterit ja kalusta kotisi juuri niin kuin haluat! Flooré AB tarjoaa markkinoiden parhaimman järjestelmän, joka nostaa lattian korkeutta ainoastaan 13 mm. Siksi Floorélattialämmitys voidaan asentaa yhtä helposti niin uusiin kuin vanhoihinkin rakennuksiin. Flooré-lattialämmitys sopii asennettavaksi useimmille pinnoille ilman kalliita ja aikaa vieviä valutöitä, jolloin lattian on kuivuttava jopa kuukausia. Asenna uusi lattia suoraan vanhan lattian päälle! Flooré-lattialämmitys on ruotsalainen, patentoitu tuote. Järjestelmän pohjalla on kehittelyhanke, joka käynnistettiin Ruotsin Kuninkaallisessa Teknisessä korkeakoulussa jo vuonna1990. Tekniikka perustuu alumiinifoliolla päällystettyihin, ohuisiin levyihin. Tämän rakenteen ansiosta pintamateriaali voidaan asentaa suoraan Flooré-lattialämmityslevyjen päälle. Flooré-järjestelmä luovuttaa lämpöä nopeammin ja tehokkaammin kuin perinteiset, valetut järjestelmät, koska putken ja lattiapinnan välinen etäisyys on pienempi. Parasta järjestelmässä on, että lattian korkeus nousee ainoastaan 13 mm! 2

3 Kaksi levytyyppiä. Flooréwa matalin asennuskorkeus. Sopii parhaiten käytettäväksi, kun: Lattia on jo aikaisemmin eristetty. Lattia ei kaipaa eristystä, koska sen ala puolella on esim. lämmitetty kellari. Lattian korkeuden halutaan nousevan mahdollisimman vähän. Easy lisäeristetty. Sopii parhaiten käytettäväksi, kun: Lattiaa ei ole etukäteen eristetty. Lattian alapuolella on lämmittämätön tila. Talon lämpöhävikkiä halutaan pienentää. Halutaan lämmittää kellaritiloja ja muita lattioita. Niin yksinkertainen järjestelmä, että kaksi henkilöä ehtii asentaa 50 neliömetrin kokoisen alueen yhden päivän aikana! 13 mm NÄIN MATALA ON FLOORÉ-LATTIALÄMMITYS. 3 3

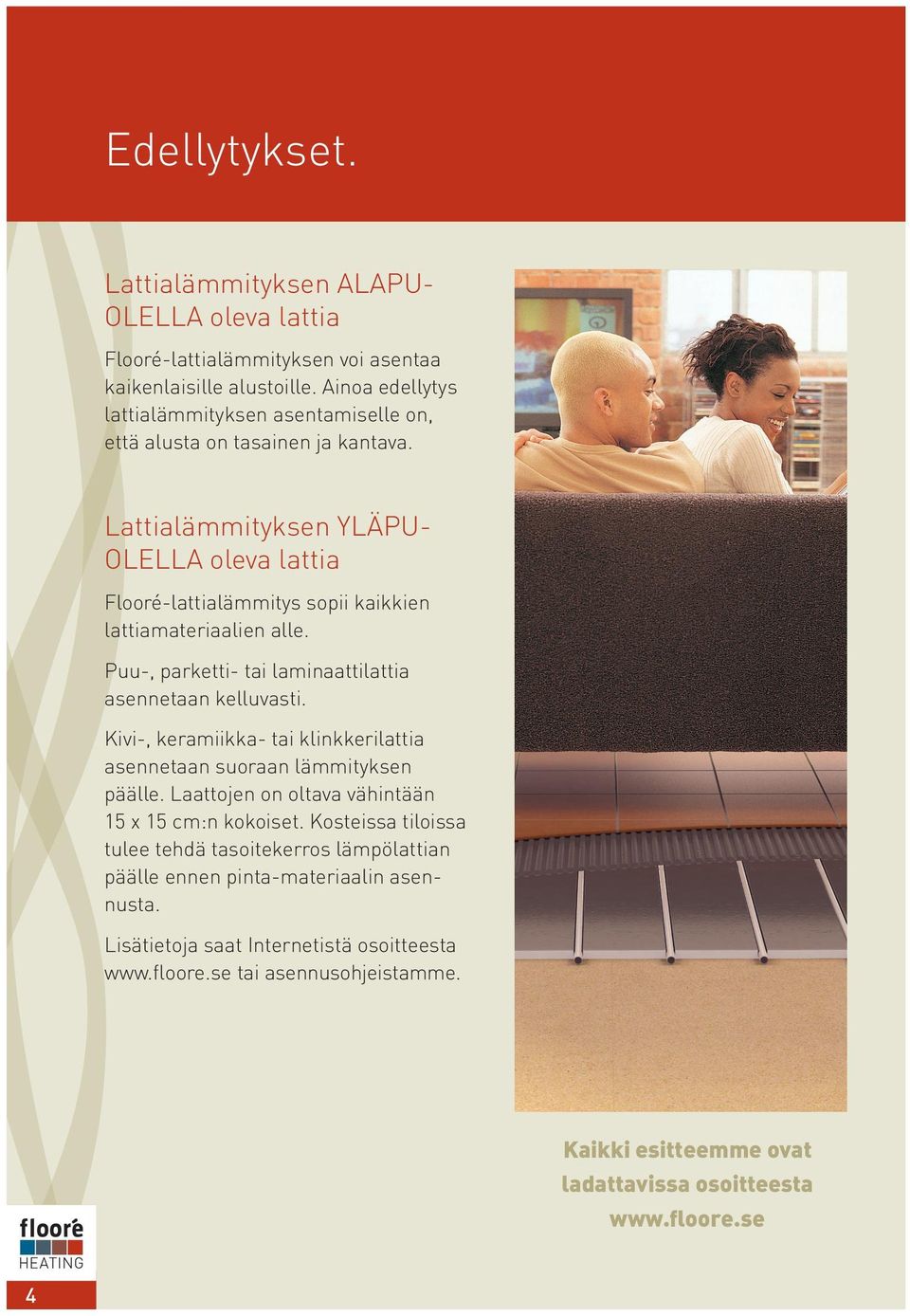

4 Edellytykset. Förutsättningar. Lattialämmityksen ALAPU OLELLA oleva lattia Flooré-lattialämmityksen voi asentaa kaikenlaisille alustoille. Ainoa edellytys lattialämmityksen asentamiselle on, että alusta on tasainen ja kantava. Lattialämmityksen YLÄPU OLELLA oleva lattia Flooré-lattialämmitys sopii kaikkien lattiamateriaalien alle. Puu-, parketti- tai laminaattilattia asennetaan kelluvasti. Kivi-, keramiikka- tai klinkkerilattia asennetaan suoraan lämmityksen päälle. Laattojen on oltava vähintään 15 x 15 cm:n kokoiset. Kosteissa tiloissa tulee tehdä tasoitekerros lämpölattian päälle ennen pinta-materiaalin asennusta. Lisätietoja saat Internetistä osoitteesta tai asennusohjeistamme. Kaikki esitteemme ovat ladattavissa osoitteesta 4

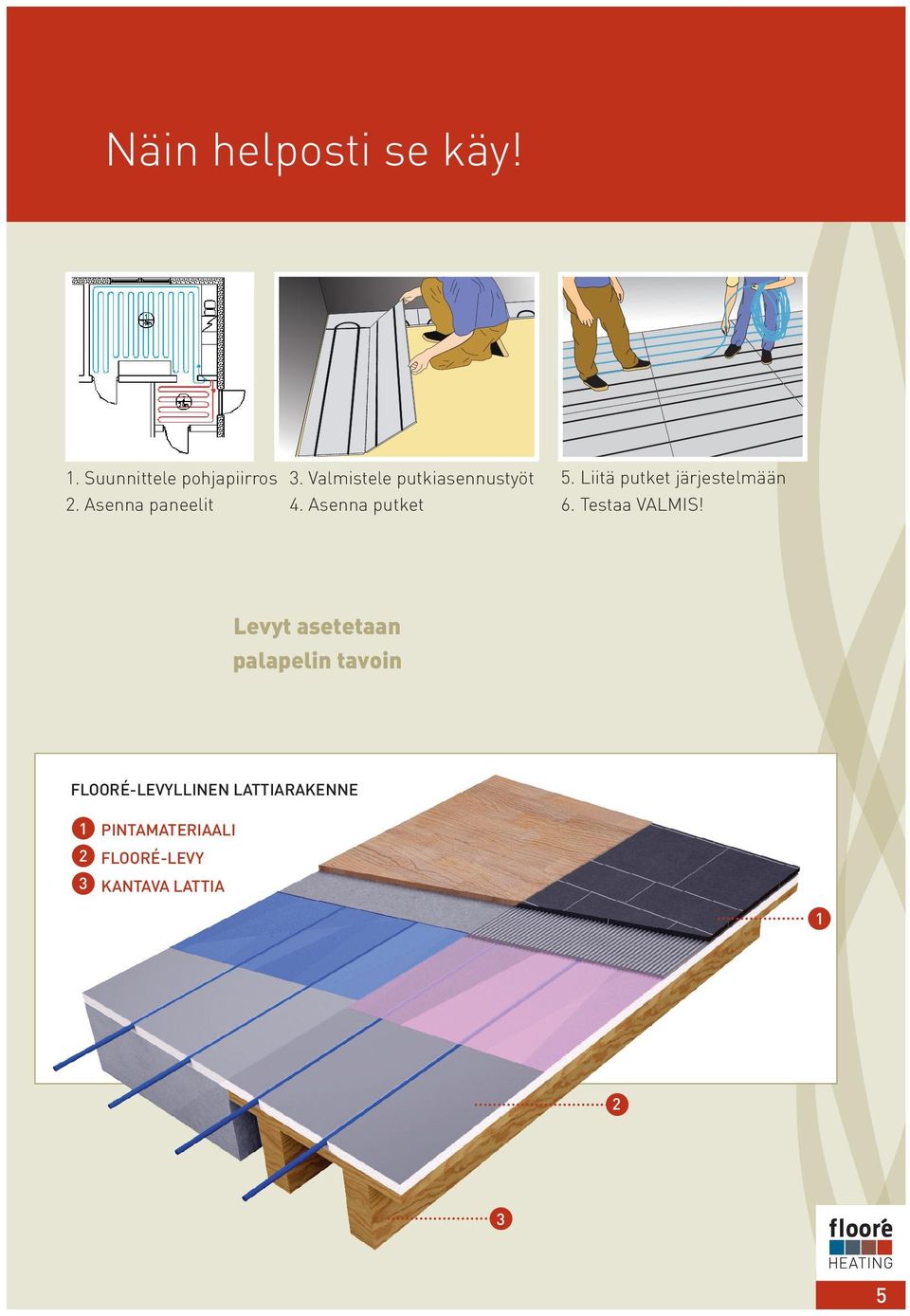

5 Näin helposti se käy! Så här enkelt är det! 1. Suunnittele pohjapiirros 2. Asenna paneelit 3. Valmistele putkiasennustyöt 4. Asenna putket 5. Liitä putket järjestelmään 6. Testaa VALMIS! Levyt asetetaan palapelin tavoin FLOORÉ-LEVYLLINEN LATTIARAKENNE PINTAMATERIAALI FLOORÉ-LEVY KANTAVA LATTIA

6 Flooré Kit Valmiit paketit Tee se itse! Flooré-pakkauksia on: - 3 eri kokoa: 6 m2, 9 m2 ja 12 m eri paksuutta: 13 mm ja 25 mm. Sisältö: Lämpölevyt, 12 mm:n lämpöputki, alumiiniteippi, liittimet ja taivutekulma. Pakkauksen lisäksi tarvitaan säätöventtiili veden kierrättämiseen. Floorén FS36-shunttiryhmä toimitetaan laadukkaalla huonetermostaatilla. Sen toimintaa voidaan tehostaa johdottomalla termostaatilla. FS36-sähköshuntissa on langaton termostaatti sekä sähkövastus kesäkäyttöä varten. Pinta-alojen ollessa suurempia tarvitaan jakaja liittämään useita putkipiirejä shunttiryhmään, katso alla oleva kaavio. m 2 Kokoonpano shunttiryhmä. 6m shunttiryhmä shunttiryhmä. 6m shunttiryhmä + 1 jakotukki kahdelle piirille shunttiryhmä + 1 jakotukki kahdelle piirille shunttiryhmä + 1 jakotukki kahdelle piirille shunttiryhmä + 1 jakotukki kahdelle piirille shunttiryhmä + 1 jakotukki kolmelle piirille shunttiryhmä + 1 jakotukki kolmelle piirille shunttiryhmä + 1 jakotukki kolmelle piirille shunttiryhmä + 1 jakotukki kolmelle piirille. 37- Flooré-projekti katso seuraava sivu 6

7 Flooré-projekti Kaikki pinnat kaikki järjestelmät Me autamme sinua! Suuremmissa asennustöissä tarvitaan usein apua tuotevalinnassa, materiaalilaskelmissa, putkipiirustuksissa ja teknisissä laskelmissa. Teknikkomme auttavat näissä sinua! Flooré-projektin materiaalit voivat muodostua seuraavista: - Flooréwa- ja EASY-levyt joko erikseen tai yhdistelmänä. (Flooréwa-mallia on saatavana 12 mm:n ja 16 mm:n lämpöputkille. EASY-mallia12 mm:n lämpöputkelle on saatavana paksuuksina 8 mm ja 25 mm. 16 mm:n lämpöputkea käytettäessä levyn paksuus on 25 mm tai 50 mm.) - Perinteiset, valettavat järjestelmät (Saatavana 12 mm:n, 16 mm:n ja 20 mm:n lämpöputkille.) - Lattialämmityspelti lastulevyille tai harvalaudoitukselle (16 mm:n ja 20 mm:n lämpöputki.) - Sopivan kokoinen shunttiryhmä. - Jakotukki, 2-19 piirille. - Yksi tai useampi huonetermostaatti (Johdoton tai kaapelilla liitettävä.) - Liitoskytkennät Ota yhteyttä! Ensimmäinen askel on, että otat yhteyttä johonkin jälleenmyyjistämme. Heiltä saat tietoa pinnoista ja edellytyksistä. Autamme sinua veloituksetta tuotevalinnoissa, materiaalilaskelmissa ja tarjouksessa! 7

8 Tavallisimpia kysymyksiä. 1. Voiko lattialämmityksen asentaa mihin tahansa kodissa? Kyllä. Makuuhuoneeseen, kylpyhuoneeseen, keittiöön, aulaan. Lattialämmitys sopii kaikkiin huoneisiin. Jos kuitenkin eristys on huono (esim. lasitettu terassi), lisälämmi tintä saatetaan tarvita. 2. Miksi kannattaa valita vesikiertoinen lämmitys sähkölämmityksen sijasta? Vesikiertoinen lämmitys on pitkäikäisempi ja sopii käytettäväksi kaikkien lämmönlähteiden kanssa. Nykyään ja tulevaisuudessa voi lämmityksen valita energianhinnan ja ympäristövaikutusten perusteella. 3. Voiko putki ruveta vuotamaan? Ei. Kun putki on paikoillaan, sille tehdään paine testaus ja tarkistetaan, ettei asennuksen aikana ole syntynyt vaurioita. Lattian asennuksen jälkeen ei ole mitään syytä huoleen: putki on testattu ja kestää yli 50 vuotta. 4. Kuinka Flooré-levyt asennetaan? Tavallisesti ne liimataan lattiaan lattia liiman tai sanerauslaastin avulla. Kelluva lattiapinta voidaan kiinnittää ruuvaa malla tai teippinauhalla. 5. Voiko klinkkerilattian todella asentaa suoraan lattialämmityksen päälle? Kyllä. Tällöin on kuitenkin käytettävä testattuja tuotteita, esim. Mapei, Alfix, Kiilto, Casco tai Schönox ja noudatettava niiden ohjeita. Kosteissa tiloissa lattialämmityksen päälle laitetaan aina tasoite vesieristeen alle. Kera miikkalattian asennuksessa on tärkeää, että asennuspinta on suora ja tasainen. Siksi joidenkin puutalojen kohdalla on mahdollisesti tehtävä lisätöitä alapuolisen lattian kanssa. 6. Onko säätöventtiili välttämätön? Sitä tarvitaan useimmissa sellaisissa tapauksissa, joissa lattialämmitystä käytetään yhdessä lämpöpattereiden kanssa. Säätöventtiili laskee veden lämpötilaa niin, että kokonaisuus toimii oikein. Ainoastaan lattialämmityksen avulla lämmitettävissä taloissa ei tarvita säätöventtiiliä, kaikki hoituu lämmönlähteen avulla. 7. Mistä Flooré-lattialämmitysjärjestelmän voi ostaa? Katso tai ota meihin yhteyttä, niin autamme sinua lähimmän jälleenmyyjän löytämisessä! PÄÄKONTTORI Vildhussens väg 11 S TORPSHAMMAR PUH: FAKSI: MYYNTIKONTTORI (RUOTSI) Byängsgränd 14 S ÅRSTA PUH: FAKSI: SUOMI YKSINKERTAISESTI PAREMPI
