1 LATTIALÄMMITYS Lattialämmityksen asennus- ja käyttöohje

2 Sisältö Yleistä... 3 Lattialämmityssuunnitelma... 4 Lattialämmitys eri rakenteissa... 5 Esimerkkejä pintarakenteista Lattialämmitysputket Liikuntasaumat Reunanauha Putkien asennus autotallissa Asennus puulattiaan Uponor PRO 1" -jakotukin asentaminen Järjestelmän täyttö ja ohitusputken asentaminen Painekoe Uponor Pro -virtausmittari Tarkistuslasin pihdistus Uponor-lattialämmityksen säätölaitteiden asennus Uponor Control System DEM -langaton säätöjärjestelmä Pika-asennusohjeet Uponor Control System DEM -langallinen säätöjärjestelmä Erillinen lattia-anturi Lattialämmitysjärjestelmän käyttöönotto Huolto Esisäätöarvot Vianhaku/korjaustoimenpiteet

3 Yleistä Uponor-lattialämmitys ja sen nykyaikainen lämmityksen ohjaus nostaa lattialämmityksen erääksi keskeiseksi elementiksi matalaenergiarakentamisessa ja energiaa säästävässä ekologisessa asumisessa, jossa yhä suuremmassa määrin hyödynnetään uusiutuvia energiamuotoa. Nykyään talojen eristys on niin hyvä, että lämmityksen tehontarve on vain noin W/m 2. Lattian pintalämpötila noin C riittää yleensä kattamaan huoneen lämmöntarpeen. Jotta lattialämmitysjärjestelmän menoveden lämpötila voidaan mitoittaa oikein, on käytettävissä oltava lämpöhäviölaskelmat, joista ilmenee kunkin erillisen huoneen lämmöntarve. Mikäli tällainen laskelma puuttuu tarjousvaiheessa, Uponor käyttää kohteen maantieteellisen sijainnin mukaan määrättyä neliötehoa, joka on W/m 2 välillä. Käytetty ohjearvo on kokemusperäinen ja antaa rakennusmääräysten mukaisten normaalirakenteisten talojen kohdalla tulokseksi riittävän korkean menoveden lämpötilan talon lämmöntarpeen saavuttamiseksi. Erilaiset lattiarakenteet ja -päällysteet johtavat lämpöä eri tavoin. Betonilattia johtaa lämpöä hyvin ja lämpö myös leviää tehokkaasti. Betonilattiassa päästään haluttuun lämmitystehoon lattialämmitysjärjestelmän putkipiirien veden lämpötilan ollessa C. Parketilla tai lastulevyllä päällystetty puurakenteinen lattia taas johtaa lämpöä huonommin kuin betonilattia. Puulattioissa on sen vuoksi käytettävä alumiinisia lämmönluovutuslevyjä, joiden avulla lämpö saadaan jakautumaan tasaisesti koko lattian pinta-alalle. Uponorlattialämmitysjärjestelmä täyttää puulattiavalmistajien asettamat vaatimukset. Ne edellyttävät, että lattian pintalämpötila on enintään 27 C, kun huoneen lämpötila on normaali. Järjestelmän putkipiirien veden lämpötilan on vastaavasti oltava n C. Kun käytetään matalalämpöjärjestelmiä, on tärkeää, että lämmön johtuminen putkessa olevasta vedestä lattian pintaan on mahdollisimman tehokasta. Lämmönluovutuslevyn ja lattiapäällysteen välissä on vältettävä eristeitä tai ilmarakoja. Uponor-lattialämmitysjärjestelmä asennetaan siten, että putkien asennusväli on 300 mm, kun käytetään Uponor Comfort Pipe PLUS -putkia 20x2 mm. Uponor Comfort Pipe PLUS-putkilla 17x2 mm käytetään asennusväliä 200 mm ja Uponor Comfort Pipe -putkilla 12x2 mm vastaavasti 125 mm. Putkipiirien asennussuunta riippuu lattiarakenteesta ja päällysteestä. Jos mahdollista, piirin menoputki asennetaan ulkoseinän viereen ja putkipiiri vedetään rivi kerrallaan edestakaisin sisäseiniä kohti. Yleensä piirin pituus on m käytettäessä 20x2 mm putkea. Putkella 17x2 mm piirin pituus on yleensä m ja putkella 12x2 mm vastaavasti m. Suurissa tiloissa, kuten halleissa, voidaan käyttää 20 mm:n putkella pidempiä putkipiirejä ( m). Suuremmat kohteet voi toteuttaa myös Uponor Magna -teollisuuslämmitysjärjestelmällä, jossa putkikoko on 25x2,3 mm. 3

4 Lattialämmityssuunnitelma Kohteen pohjapiirustuksen perusteella valitaan jakotukkien paikat (katso esimerkki). Lähtökohtana on, että jokaiseen huoneeseen asennetaan yksi putkipiiri. Isompiin huoneisiin on usein asennettava kaksi tai useampia piirejä. Yhdellä huonetermostaatilla voidaan ohjata maksimissaan viittä putkipiiriä. Jakotukit on sijoitettava keskeisiin paikkoihin, jotta syöttöputket eri huonetiloihin ovat mahdollisimman lyhyet. Yhdellä jakotukilla voidaan yleensä hoitaa 6 8 huonetta. Jakotukki voidaan sijoittaa esim. vaatehuoneeseen, apukeittiöön tai vastaavaan tilaan. Se voidaan myös tarvittaessa koteloida väliseinän sisään, jossa se mahtuu yleensä seinän kahden runkotolpan (45x95 mm) väliin. Mahdollista on myös piilottaa jakotukki tavallisen kaapinoven taakse tai sijoittaa se valmiiseen metalliseen jakotukkikaappiin. Lattiarakenteiden ja kosteus- tai höyrysulkujen asennuksessa on noudatettava voimassa olevia rakennusmääräyksiä. Kun rakennus tehdään maavaraisen betonilaatan päälle, on eristyksen oltava alapohjassa rakennusmääräysten mukainen (vähintään 200 mm). Koko laatan alueella on käytettävä samaa eristyskerroksen vahvuutta. Myös välipohjat on eristettävä vähintään 30 mm eristyskerroksella. Noudata aina lattiavalmistajan yksityiskohtaisia ohjeita. Tärkeää on myös, että välipohjarakenteiden puumateriaali ja käytettävät lastulevyt ovat täysin kuivia ennen lattialämmityksen asentamista. 4

5 Lattialämmitys eri rakenteissa Putkipiirit kiinnitetty raudoitukseen ja valettu betoniin Uponor Comfort Pipe PLUS -putket 20 x 2 mm Betonilattiassa betonikerros levittää lämpöä koko pinnalle ja lattian pintalämpötila on kauttaaltaan tasainen. Putket asennetaan suunnitelman mukaan. Putket peittävän betonikerroksen minimivahvuus on 30 mm. Putkien asennusväli on yleensä 300 mm, jotta lämmönjakautuma on tasainen ja tuntuu mukavalta. Suurissa halleissa, kuten urheilu- ja teollisuushallit, joissa mukavuusvaatimukset eivät ole ensisijaisia, voidaan asennusväliä suurentaa. Putket peittävä betonikerros ei saa olla liian paksu (max 90 mm). Paksumpi laatta hidastaa lämmityksen säätöä. Lattiarakenteen raudoitus tarjoaa helpon ja taloudellisen tavan kiinnittää putket suunnitelman mukaisesti. Uponor toimittaa sidontalankaa, joka on tarkoitettu putken kiinnitykseen raudoitusverkkoon. Kiinnityskohtien maksimietäisyys on 750 mm. Päätykaarien kohdalla etäisyyden on oltava 200 mm. Tarkista, että betonilaatan alapuolinen eristys on hyvä. Tämä koskee sekä betonilaatan ja maapohjan välistä eristystä että välipohjarakenteita. Maata vasten olevan eristyskerroksen on oltava rakennusmääräysten mukainen (vähintään 200 mm), jotta laskennalliset lämpöhäviöt ovat samat kuin muilla lämmitysjärjestelmillä. Välipohjassa eristyskerroksen on oltava vähintään mm, jotta hallitsematon lämpöhäviö alaspäin ei muodostu liian suureksi. HUOM! Tarkista, että raudoitusverkko ei ole välittömässä kosketuksessa eristekerrokseen. Verkko on varsinaisesti tarkoitettu vahvistamaan betonirakennetta. Muista, että vedeneriste asennetaan kosteissa tiloissa heti laatan alle. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C: een. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Asennettaessa muovimatto suoraan betonin päälle betonipinta on tasoitettava ja päällyste kiinnitettävä valmistajan ohjeiden mukaisesti. Lastulevy- tai lamelliparkettiasennusta varten betonipinta tasoitettaan. Höyrysulun asennuksen yhteydessä on noudatettava lastulevy- tai parkettitoimittajan ohjeita. Lastulevy tai lamelliparketti liimataan kaikilta reunoiltaan. Liiman valinnassa on noudatettava toimittajan ohjeita. Askeläänieristys asennetaan höyrysulun päälle. Vältä ns. korkkimuru-pahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin betonin ja lattiapäällysteen välille syntyy lämmönjohtavuutta heikentävä ilmakerros. Eristys Raudoitustuki Raudoitus Betoni (putken peittävä kerros min. 30 mm) Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Mahdollinen kosteuseristys + Lattian pintamateriaali min. 200 mm min. 30 mm 5

6 Putkipiirit kiinnitetty putkipidikelistalla eristyksen päälle ja valettu betoniin Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Betonilattiassa betonikerros levittää lämpöä koko pinnalle, ja lattian pintalämpötila on kauttaaltaan tasainen. Putkipidikelistat kytketään peräkkäin nauhaksi, sijoitetaan putkiin nähden poikittain ja listojen väkäset painetaan eristeeseen. Ensimmäinen lista asennetaan 300 mm etäisyydelle seinästä. Tällöin putken päätykaarelle on riittävästi tilaa. Seuraavien listojen välinen etäisyys on 1 1½ metriä, ja viimeisen etäisyys seinästä vähintään 300 mm. Putket painetaan listoihin suunnitelman mukaan. Raudoitus asennetaan putken päälle. Putket peittävän betonikerroksen minimivahvuus on 30 mm. Putkien asennusväli on yleensä 300 mm, jolloin lämmönjakautuma on tasainen. Suurissa halleissa, kuten urheilu- ja teollisuushallit, joissa mukavuusvaatimukset eivät ole ensisijaisia, voidaan asennusväliä suurentaa. Putket peittävä betonikerros ei saa olla liian paksu (max 90 mm). Paksumpi laatta hidastaa lämmityksen säätöä. Tarkista, että betonilaatan alapuolinen eristys on hyvä. Tämä koskee sekä betonilaatan ja maapohjan välistä eristystä että välipohjarakenteita. Maata vasten olevan eristyskerroksen on oltava rakennusmääräysten mukainen (vähintään 200 mm), jotta laskennalliset lämpöhäviöt ovat samat kuin muilla lämmitysjärjestelmillä. Välipohjassa eristyskerroksen on oltava vähintään mm, jotta hallitsematon lämpöhäviö alaspäin ei muodostu liian suureksi. Muista, että vedeneriste asennetaan kosteissa tiloissa heti laatan alle. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:een. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Asennettaessa muovi- tai kokolattiamatto suoraan betonin päälle betonipinta on tasoitettava ja päällyste kiinnitettävä valmistajan ohjeiden mukaisesti. Lastulevy- tai lamelliparkettiasennusta varten betonipinta tasoitetaan. Höyry-sulun asennuksen yhteydessä on noudatettava lastulevy- tai parkettitoimittajan ohjeita. Lastulevy tai lamelliparketti liimataan kaikilta reunoiltaan. Liiman valinnassa on noudatettava toimittajan ohjeita. Askeläänieristys asennetaan höyrysulun päälle. Vältä ns. korkkimurupahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin betonin ja lattiapäällysteen välille syntyy lämmönjohtavuutta heikentävä ilmakerros. Eristys Putkipidikelista Raudoitus Peitekerros (putken peittävä kerros min. 30 mm) Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Mahdollinen kosteussulku + Lattian pintamateriaali min. 200 mm 6

7 Putkipiirit kiinnitetty putkipidikelistalla betonin päälle ja valettu betoniin Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Betonilattiassa betonikerros levittää lämpöä koko pinnalle ja lattian pintalämpötila on kauttaaltaan tasainen. Putkipidikelistat kytketään peräkkäin nauhaksi, sijoitetaan putkiin nähden poikittain ja ammutaan tai naulataan kiinni alla olevaan kerrokseen. Ensimmäinen lista asennetaan 300 mm etäisyydelle seinästä. Tällöin putken päätykaarelle on riittävästi tilaa. Seuraavien listojen välinen etäisyys on 1 2 metriä, ja viimeisen etäisyys seinästä vähintään 300 mm. Putket painetaan listoihin suunnitelman mukaan. Mahdollinen raudoitus asennetaan putkien päälle. Putket peittävän betonikerroksen minimivahvuus on 30 mm. Putkien asennusväli on yleensä 300 mm, jolloin lämmönjakautuma on tasainen, ja lämpö tuntuu mukavalta. Suurissa halleissa, kuten urheilu- ja teollisuushallit, joissa mukavuusvaatimukset eivät ole ensisijaisia, voidaan asennusväliä suurentaa. Tarkista, että betonilaatan alapuolinen eristys on hyvä. Tämä koskee sekä betonilaatan ja maapohjan välistä eristystä että välipohjarakenteita. Maata vasten olevan eristyskerroksen on oltava rakennusmääräysten mukainen (vähintään 200 mm), jotta laskennalliset lämpöhäviöt ovat samat kuin muilla lämmitysjärjestelmillä. Välipohjassa eristyskerroksen on oltava vähintään mm, jotta hallitsematon lämpöhäviö alaspäin ei muodostu liian suureksi. Muista, että vedeneriste asennetaan kosteissa tiloissa heti laatan alle. Jos lattialämmityksen päälle asennetaan keraamisia pinnoitteita, on vältettävä kiinnitysainevaurioita kovettumisvaiheen aikana. Siksi lattiamateriaalin lämpötila ei saa vaihdella ensimmäisen kuukauden aikana laatoituksen jälkeen. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:een. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Asennettaessa muovi- tai kokolattiamatto suoraan betonin päälle betonipinta on tasoitettava ja päällyste kiinnitettävä valmistajan ohjeiden mukaisesti. Lastulevy- tai lamelliparkettiasennusta varten betonipinta on silotettava ja tasoitettava. Höyrysulun asennuksen yhteydessä on noudatettava lastulevy- tai parkettitoimittajan ohjeita. Lastulevy tai lamelliparketti liimataan kaikilta reunoiltaan. Liiman valinnassa on noudatettava toimittajan ohjeita. Ääneneristyspahvi asennetaan höyrysulun päälle. Vältä ns. korkkimurupahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin betonin ja lattiapäällysteen välille syntyy lämmönjohtavuutta heikentävä ilmakerros. Huom! Jos lattialämmitys lisätään vanhaan taloon esim. kylmään kellariin, toteutustavasta tulee sopia rakennesuunnittelijan kanssa. Eristys (vahvuus mitoitettava vallitsevien olosuhteiden mukaan) Raakavalu tai kevytbetoni (rakennebetoni) Mahd. kosteussulku Putkipidikelista ilman väkäsiä Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Peitekerros (putken peittävä kerros min. 30 mm mahd. klinkkeri mukaanlukien) Lattian pintamateriaali min. 30 mm 7

8 Putkipiirit kiinnitetty uritettuun lattialämmityslevyyn Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Tätä vaihtoehtoa voidaan käyttää kaikentyyppisissä tasaisissa lattioissa. Lattialämmitysjärjestelmä asennetaan solumuovilevyyn, jonka uriin sijoitetaan lämmönluovutuslevyt ja lattialämmitysputket. Alusta hiotaan, silotetaan tai hiekkapuhalletaan (toleranssi ± 3 mm 2 metriä kohti sekä ± 1,2 mm 0,25 metriä kohti). Alusta on puhdistettava pölystä ja liasta. Maavaraisissa betonilattioissa on olemassa kosteusriski, joten betonilattia on peitettävä ilmaraon muodostavalla kosteussululla. Mahdolliset muut kosteussulut muissa rakenteissa asennetaan lattiavalmistajan ohjeiden mukaisesti. Lattialämmityslevyt (solumuovilevyt) levitetään Uponorin lattialämmityssuunnitelman mukaan. Tarkista, että poikittaissaumat eivät ole samalla kohdalla. Levyvahvuudet ovat 30 ja 50 mm. Lämmönluovutuslevyt painetaan levyjen suoriin uriin. Käännösurat jätetään vapaiksi. Alumiinilevyt on helppo katkaista taittomerkkien kohdalta siten, että ne parhaiten sopivat piirien pituuksiin. Levyjen välinen sauma voi olla mm. Ensimmäisestä urasta mahdollisesti yli jäänyt peltilevy käytetään toisen uran alkuun hukkapalojen minimoimiseksi. Asenna Uponor Comfort Pipe PLUS-putki 20x2 mm suunnitelman mukaisesti. Lattialämmityslevyt asennetaan aina uiviksi, ts. niitä ei kiinnitetä alustaansa. Mikäli lopullinen pintamateriaali on muovimatto tai laatta, sen alustaksi on asennettava min. 16 mm lastulevy tai 13 mm kipsilevy. Lastulevyt asennetaankohtisuoraan putkia vasten. Uivassa rakenteessa pontit liimataan kokonaan sekä pituus- että jatkosaumoista. Mikäli pinnoite on parkettia, on ensin asennettava askeläänieristys (korkkimurupahvia ei saa käyttää). Tämän jälkeen mm lamelliparketti voidaan asentaa. Parkettilattia asennetaan kohtisuoraan putkia vasten. Laudat asennetaan uiviksi liimaamalla pontit kokonaan sekä pituus- että jatkosaumoista tai käytetään lukkoponttiparkettia. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:seen. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Tätä lattiarakennetta suositellaan vain kuiviin tiloihin. Huom! Jos lattialämmitys lisätään vanhaan taloon esim. kylmään kellariin, toteutustavasta tulee sopia rakennesuunnittelijan kanssa. 30 mm Lattialämmityslevy (solumuovia) Lämmönluovutuslevy (alumiinia) Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Mahd. höyrysulku (noudata lattiavalmistajan ohjeita) Lastulevy min. 16 mm tai lamelliparketti mm Betoni 15 mm 30 mm vaihtoeht. 50 mm vaihtoeht. 70 mm 8

9 Putkipiirit kiinnitetty puuvasojen päällä olevaan harvalaudoitukseen Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Tätä vaihtoehtoa käytetään kun lattialämmitysjärjestelmä saa olla lattiavasojen ylätason päällä. Naulaa harvalaudoitus 22x120 tai 28x120 mm kahdella naulalla kuhunkin lattiavasaan (käytä kuumasinkittyjä kampalankanauloja). Ensimmäinen lauta asetetaan 3 cm päähän ulkoseinästä. Lautojen päädyn tulee ulottua keskelle viimeistä vasaa ennen väliseinää. Viimeisen vasan päälle asetetaan lauta. Alumiiniset lämmönluovutuslevyt asenneus aloitetaan ulkoseinästä. Jätä noin 250 mm tila seinän eteen putkikaaria varten (kts. s. 19). Peitä mahdollisimman suuri ala (70 90 %) lämmönluovutus-levyillä. Levyt on helppo katkaista taittomerkkien kohdalta, jolloin ne voidaan asettaa sopivan pituisiksi piireihin nähden. Levyjen väli pituussuunnassa voi olla mm. Ensimmäisen uran mahdollinen ylijäämä voidaan käyttää toisen uran alussa, jolloin minimoidaan hukkakäyttö. Peltien toinen reuna kiinnitetään harvalaudoitukseen siten, että putkiurat ovat suorassa linjassa. Asenna lattialämmitysputket lattialämmityssuunnitelman mukaisesti. Lastulevyt (min. 22 mm) tai kipsilevyt asetetaan harvalaudoitukseen nähden poikittain ja kiinnitetään siihen ruuvaamalla noin 600 mm välein. Pontit liimataan kokonaan sekä pituus- että jatkosaumoista. HUOM! Merkitse lastulevyihin missä putket sijaitsevat, jotta ne eivät rikkoudu ruuvauksissa. Lattialaattojen alla käytetään kipsilevyä. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:een. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Lamelliparkettiasennus Naulaa harvalaudoitus 28x120 mm kuten lastulevyvaihtoehdossa. Harvalaudoitus päättyy viimeisen vasan kohdalla 3 cm väliseinästä. Harvalaudoitus naulataan viimeiseen vasaan vasta, kun putkipiirit on asennettu, jotta putkipiirien kaaret voidaan tehdä harvalaudoituksen alla. Harvalaudoituksen päälle poikittaissuuntaan asennetaan 15 mm lamelliparkettilattia. Mahdollisen naulauksen, liimauksen, höyrysulun ja askelvaimentimen suhteen tulee noudattaa lattiavalmistajan ohjeita. Lattiavasa Harvalaudoitus 22x120 mm tai 28x120 mm Lämmönluovutuslevy Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Lattialastulevy 22 mm tai 2xkipsilevy (esim. 2x13 EK tai 13 EK + 15 lattiakipsilevy) 22 mm 9

10 Putkipiirit kiinnitetty puuvasojen välissä olevaan harvalaudoitukseen (k/k 600 mm) Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Tätä vaihtoehtoa käytetään, kun lattialämmitysjärjestelmä ei saa nousta lattiavasoja korkeammalle. Useimmissa tapauksissa kyseessä on välipohja. Naulaa poikittaistuet lattiavasojen väliin 600 mm asennusvälein ja asenna harvalaudoitus niiden päälle. Harvalaudoituksen ja vasojen ylätasojen on oltava samalla tasolla. Jätä aukko putkipiirien kaaria varten. Tee urat putkia varten kohtiin, joissa nämä kulkevat vasojen yli. Sovi toteutuksesta rakennesuunnittelijan kanssa. Aseta lämmönluovutuslevyt ensimmäiseen uraan. Levyt on helppo katkaista taittomerkkien kohdalta siten, että ne parhaiten sopivat piirien pituuksiin. Levyjen välinen sauma voi olla mm. Ensimmäisestä urasta mahdollisesti yli jäänyt levy käytetään toisen uran alkuun hukkapalojen minimoimiseksi. Jatka samalla tavalla kunnes koko lattia-ala on peitetty. Tasaisen lattian pintalämpötilan saavuttamiseksi koko lattia tulee kattaa levyillä (70 90 % koko lattiasta). Lämmönluovutuslevyt kiinnitetään toisesta reunastaan harvalaudoitukseen siten, että putkiura on suorassa linjassa. Asenna lattialämmitysputket lattialämmityssuunnitelman mukaisesti. Lattiapinnoite asennetaan perinteiseen tapaan. Höyrysulun suhteen tulee noudattaa lattiavalmistajan ohjeita. 22 mm lattialastulevy tai kipsilevyt asennetaan lattiavasoihin nähden poikittain ja liimataan ja ruuvataan näihin kiinni. Pontit liimataan kokonaan sekä pituus- että jatkosaumoista. HUOM! Merkitse lastulevyihin missä putket sijaitsevat, jotta ne eivät rikkoudu ruuvauksissa mm paksuinen lamelliparketti asennetaan lattiavasoihin nähden poikittain, alla olevan lattialastulevyn tai kipsilevyn päälle. Mahdollisen naulauksen, liimauksen, höyrysulun ja askeläänivaimentimen suhteen tulee noudattaa lattiavalmistajan ohjeita. Lattialaattojen alla käytetään kipsilevyä. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:seen. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Tasalaatuinen puulattia (lattialaudoitus) 28 mm voidaan asentaa ilman lattialastulevyä. Huom! Vasat asennetaan huolellisesti samaan korkoon, että lattiasta tulee tasainen. Höyrysulun tai askeläänieristyksen suhteen on noudatettava puulattiatoimittajan ohjeita. Lattiavasa Poikittaistuki 45x45 mm, keskiöväli 600 mm Harvalaudoitus 22x100 mm Lämmönluovutuslevy Mahd. höyrysulku (noudata lattiavalmistajan ohjeita) Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Lastulevy 22 mm tai 2xkipsilevy (esim. 2x13 EK tai 13 EK + 15 lattiakipsilevy) Eriste 45 mm 22 mm 10

11 Putkipiirit kiinnitetty lattialämmityskasettiin Uponor-Comfort Pipe PLUS -putket 20 x 2 mm Tätä vaihtoehtoa käytetään, kun lattialämmitysjärjestelmä ei saa nousta lattiavasojen yläpuolelle. Menetelmä edellyttää, että lattiavasojen asennusväli on 600 mm. Mikäli asennusväli poikkeaa tästä, suositellaan lämmönluovutuslevyjä harvalaudoituksen päällä. Kasetit asennetaan seinästä seinään. Päätyseinän ja lähimmän/ viimeisen kasetin välisen etäisyyden tulee olla vähintään 250 mm jokaisessa vasavälissä, jotta putken päätykaarelle on tilaa. Kasetit voidaan taittaa kahteen, 385 ja 770 mm pituiseen osaan. Viimeisen kasetin pituus voidaan tällöin valita siten, että etäisyys seinään on mahdollisimman lähellä 250 mm. Kasettien välit pituussuunnassa voivat vaihdella mm. Kasettien asettelun ja urien kohdistuksen jälkeen niiden toinen reuna naulataan lattiavasaan. Tämän jälkeen tarkistetaan kohdistuslaudan avulla, että kasetit sijaitsevat samassa tasossa vasojen yläpinnan kanssa, jonka jälkeen myös kasetin toinen reuna naulataan kiinni. Tämän jälkeen tehdään urat vasojen päähän putkia varten. Sovi toteutuksesta rakennesunnittelijan kanssa. Lattialämpöputket asennetaan kasettien uriin suunnitelman mukaisesti. Yleensä kasetin keskiuraa ei käytetä. Huomioi, että kasetit toimivat sekä lämmönluovutuslevyinä että asennuksen aikaisena suojana. Lastulevyasennus 22 mm lastulevyt tai kipsilevyt asetetaan poikittain lattiavasoihin nähden, liimataan ja ruuvataan vasoihin kiinni. Ponttisaumat liimataan kokonaan sekä pituus- että poikittaisliitoksissa. Asennettaessa keraamisia laattoja lattiakipsilevy on asennettava ensin alla olevan lattialastulevyn päälle. Kipsilevy liimataan kokonaan kiinni lattialastulevyyn. Kaksinkertainen lattiakipsilevy helpottaa asentamista, mikäli lattia viettää lattiakaivoon päin. Ylempään levyyn leikataan lattiakaivoa isompi reikä, minkä kautta lattian kaltevuus tasoitetaan. Asenna kipsilevyt siten, että pituus- ja poikittaissaumakohdat eivät ole päällekkäin. Molemmat kipsilevykerrokset liimataan yhteen. Tarkempia asennusohjetietoja on saatavana klinkkeri-, kaakeli- ja kipsilevytoimittajilta. Lamelliparkettiasennus Lattialämmityskasettien päälle asennetaan höyrysulku. 22 mm lamelliparkettilattia asennetaan lattiavasoihin nähden poikittain. Laudat naulataan kuumasinkityillä kampalankanauloilla 60x23. Muutoin on noudatettava puulattiatoimittajan ohjeita: mm. päätysaumat on liimattava kokonaan. Myös höyrysulun suhteen on noudatettava lattiatoimittajan ohjeita. HUOM! Jotkut parkettitoimittajat suosittelevat pääsääntöisesti uivaa päällystettä. Lattialämmityskasetteja käytettäessä lattia on kuitenkin naulattava tai ruuvattava kiinni. Mikäli halutaan uiva lattia, on valittava toinen rakenne, esim. lattialämmitys harvalaudoituksella. Lautalattia-asennus Käytä max. 30 mm tasalaatuista lattialautaa. Laudat kiinnitetään vasoihin toimittajan ohjeiden mukaisesti. Ota huomioon, että kaiken puuaineksen, myös vasojen on oltava hyvin kuivattua ennen asennusta. Höyrysulun suhteen on noudatettava puulattiatoimittajan ohjeita. Lattiavasa Lattialämmityskasetti Eristys Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 20x2 mm Mahd. höyrysulku (noudata lattiavalmistajan ohjeita) Lamelliparketti, lastulevy tai 2xkipsilevy (esim. 2x13 EK tai 13 EK + 15 lattiakipsilevy) 45 mm 22 mm 11

12 Putkipiirit kiinnitetty uritettuihin lastulevyihin Uponor-Comfort Pipe PLUS -putket 17 x 2 mm Tässä rakenteessa putket ja lämmönluovutuslevyt asennetaan vasojen päälle kiinnitettäviin valmiiksi uritettuihin lastulevyihin. Lattiavasojen maksimi etäisyys toisistaan on 600 mm. Lastulevyt asennetaan välipohjaan tai vasoihin nähden poikittain. Vierekkäisten levyrivien päätysaumat eivät saa olla vierekkäin. Jokaisen levyn on peitettävä kaksi vasaväliä, tai sitä on tuettava lisävasalla tai poikittaistuella. Levy tuetaan päädyissä sekä saumakohdissa vasojen välistä. Ota huomioon syöttöputkien asennuksen vaatima tila. Levyt on tuettava vasoilla tai poikittaistuilla kaikkia seiniä pitkin. Levyn ja seinän väliin jätetään noin 10 mm väli. Mikäli betonilaatta on maapohjaa vasten, vasojen tilan tuuletus on hoidettava. Levyjen pontit liimataan huolellisesti, myös kiinni vasoihin ja poikittaistukiin. Lämmönluovutuslevyt painetaan lastulevyjen suoriin uriin. Peltilevyt on helppo katkaista taittomerkkien kohdalta siten, että ne parhaiten sopivat piirien pituuksiin. Levyjen välinen sauma voi olla mm. Ensimmäisestä urasta mahdollisesti yli jäänyt levy käytetään toisen uran alkuun hukkapalojen minimoimiseksi. Asenna lattialämmitysputket lattialämmityssuunnitelman mukaisesti. Mikäli lopullinen pinnoite on muovimatto, sen alustaksi on lattialämmitysjärjestelmän päälle asennettava ensin min 10 mm lastulevy. Lastulevy asennetaan piireihin nähden poikittain. Pontit liimataan kokonaan sekä pituus- että jatkosaumoista. Laminaattilattia asennetaan suoraan lattialämmityslastulevyn päälle. Lattia asennetaan piireihin nähden poikittain, kelluvana ja pontit kokonaan liimattuna sekä pituusettä jatkosaumoista. Höyrysulun ja askeläänieristyksen suhteen on noudatettava laminaattilattiavalmistajan ohjeita mm lamelliparketti voidaan asentaa suoraan lattialämmityslastulevyjen päälle. Lamelliparkettilattia asennetaan piireihin nähden poikittain. Laudat on asennettava uiviksi, liimaamalla pontit kokonaan sekä pituus- että jatkosaumoista. Höyrysulun ja askeläänieristyksen suhteen on noudatettava parkettilattiavalmistajan ohjeita. Mikäli asennetaan keraamisia laattoja, vasojen keskiövälin on oltava 300 mm. Lattialämmityslastulevyn päälle on ensin asennettava lattiakipsilevy. Kipsilevy ruuvataan kiinni lastulevyyn saumojen kohdalta. HUOM! Merkitse lastulevyihin missä putket sijaitsevat, jolloin vältät ruuvaamasta putkeen reikiä. Kaksinkertainen lattiakipsilevy helpottaa asentamista, mikäli lattia viettää lattiakaivoon päin. Ylempään levyyn leikataan lattiakaivoa isompi reikä, minkä kautta lattian kaltevuus tasoitetaan. Asenna kipsilevyt siten, että pituus- ja poikittaissaumakohdat eivät ole päällekkäin. Molemmat kipsilevykerrokset liimataan yhteen. Tarkempia asennusohjetietoja on saatavana klinkkeri-, kaakeli- ja kipsilevytoimittajilta. Lattiavasa Uritettu lastulevy 22 mm Lattialämmitysputki Uponor Comfort Pipe PLUS-putki 17x2 mm Lämmönluovutuslevy Mahd. höyrysulku (noudata lattiavalmistajan ohjeita) Lattian pintamateriaali 22 mm min 7 mm 12

13 Putkipiirit kiinnitetty putkipidikelistoilla olemassa olevalle lattialle Uponor-Comfort Pipe -putket 12 x 2 mm Helppo tapa asentaa lattialämmitys olemassa olevan lattian päälle on valaa putket tasoitusmassan sisään. Jos asennus suoritetaan puuvälipohjalle ja rakenteen päälle asennetaan keraamisia laattoja, on alla olevien palkkien keskiövälin oltava max. 300 mm, tai on käytettävä kahta 22 mm lastulevyä. Putkipidikelistat kiinnitetään alustaan ruuveilla, nauloilla tai liimalla. Ensimmäinen lista asennetaan 200 mm seinästä. Etäisyys antaa tilaa piirien kaarille. Seuraavat listat asennetaan 0,2 0,5 m välein. Viimeisen listan on oltava vähintään 0,2 m etäisyydellä seinästä. Putket painetaan listoihin suunnitelman mukaisesti. Lattialämmitysputket asennetaan aina 125 mm asennusvälein. Putkipidikelistojen pidikkeiden välinen etäisyys on 62,5 mm. Putkien päälle tulevan pinnoitteen paksuus putken yläpinnasta on oltava vähintään 15 mm. Asennettaessa lattialämmitys eristämättömän betonilattian, esim. kellarilattian tai välipohjan päälle, on muistettava, että lämpenevä betoni luovuttaa lämpöä sekä ylösettä alaspäin. Mikäli kysymyksessä on kellarilattia, lämpöhäviöt alla olevaan maapohjaan voivat johtaa korkeisiin lämmityskustannuksiin. Näissä tapauksissa olemassa olevalle lattialle on asennettava vähintään 50 mm eristyskerros. Mikäli eristyskerros asennetaan, Uponorin putkipidikelistat voidaan kiinnittää kiinnitysväkäsillä. Asennettaessa keraamiset laatat kosteisiin tiloihin, on niiden alle asennettava vedeneriste. Vedeneristys tulee tasoitusmassan päälle. Mahdollinen lattiakaivo on kohotettava samaan tasoon vedeneristeen kanssa. Jos lattialämmityksen päälle asennetaan keraamisia pinnoitteita, on vältettävä kiinnitysainevaurioita kovettumisvaiheen aikana. Siksi lattiamateriaalin lämpötila ei saa vaihdella ensimmäisen kuukauden aikana laatoituksen jälkeen. Mikäli on välttämätöntä käyttää lattialämmitystä ennen laatoitusta tai heti sen jälkeen, voidaan lattiamateriaali lämmittää korkeintaan 20 C:seen. Tässä lämpötilassa lattiamateriaalin on oltava vähintään 24 tuntia ennen laatoitusta ja noin kuukauden sen jälkeen. Tämän jälkeen lattian lämpötilaa nostetaan vaiheittain, enintään 5 C vuorokaudessa, kunnes normaali käyttölämpötila on saavutettu. Liian aikainen ja liian nopea lämpötilan nosto voi heikentää laatan kiinnitysmassan pitävyyttä. Asennettaessa parketti- tai laminaattilattiaa on tasoitusmassan päälle asennettava höyrysulku. Lisäksi höyrysulun päälle on asennettava askeläänieristys, pahvi tai vastaava. Vältä ns. korkkimurupahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin betonin ja lattiapäällysteen välille syntyy ilmakerros eli lämmönjohtokyky heikkenee. Tämän jälkeen asennetaan parketti- tai laminaattilattia. Mahdollisen liimauksen suhteen tulee noudattaa lattiavalmistajan ohjeita. Huom! Jos lattialämmitys lisätään vanhaan taloon esim. kylmään kellariin, toteutustavasta tulee sopia rakennesuunnittelijan kanssa. Betoni (mahd. olemassa oleva) Putkipidikelista Tasoitusmassa Lattialämmitysputki Uponor Comfort Pipe -putki 12x2 mm Mahd. vedeneriste ja kiinnitysmassa Keraamiset laatat tai muovipäällyste 30 mm 13

14 Putkipiirit kiinnitetty lattialämmityslevyyn 12 Uponor-Comfort Pipe -putket 12 x 2 mm Helppo tapa asentaa lattialämmitys olemassa olevalle lattialle on asentaa lattialämmitysjärjestelmä valmiilla urilla ja lämpöä johtavilla alumiinipelleillä varustettuun solumuovilevyyn. Tätä vaihtoehtoa voidaan käyttää kaikissa tasaisissa lattioissa. Alusta hiotaan tai tasoitetaan (toleranssi ± 3 mm 2 metriä kohti, sekä ± 1,5 mm 1,5 metriä kohti). Alusta on puhdistettava pölystä ja liasta. Maapohjaa vasten oleva betonilaatta peitetään tuulettuvalla kosteussululla, koska on olemassa kosteusriski. Lattialämmityslevyt asennetaan siten, että putket voidaan asentaa suunnitelman mukaan. Uponor-Comfort Pipe 12x2 -putket asennetaan uriin siten, että putkipiirit ovat samansuuntaiset kylmimmän ulkoseinän kanssa. Pellit on taitettava poikki putkien kaarrekohdissa. Lämmönluovutuslevyt on varustettu taittomerkeillä, jotka helpottavat pellin katkaisua. Huom! Jos lattialämmitys lisätään vanhaan taloon esim. kylmään kellariin, toteutustavasta tulee sopia rakennesuunnittelijan kanssa. Lamelliparketti min. 15 mm tai laminaattilattia min. 7 mm asennetaan piireihin nähden poikittain. Parketti tai laminaatti asennetaan kelluvaksi liimaamalla pontit kokonaan sekä pituus- että jatkosaumoista tai käyttämällä lukkoponttiparkettia tai laminaattia. Höyrysulun tai askeläänieristyksen suhteen on noudatettava lattiapinnoitetoimittajan ohjeita. Vältä kuitenkin ns. korkkimurupahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin lattialämmityslevyn ja lattiapinnoitteen välille syntyy ilmakerros eli lämmönjohtokyky heikkenee. Tätä vaihtoehtoa ei suositella keraamisille laatoille. Betoni (mahd. olemassa oleva) Lattialämmityslevy esiliimatuilla lämmönluovutuslevyillä Lattialämmitysputki Uponor Comfort Pipe -putki 12x2 mm Mahd. höyrysulku (noudata lattiavalmistajan ohjeita) Parketti- tai laminaattilattia, min. 7 mm 15 mm 14

15 Esimerkkejä pintarakenteista Laatta kosteissa tiloissa Lattiarakenteen tulee noudattaa voimassa olevia rakennusmääräyksiä. Laatta Kiinnitysmassa Vedeneriste Betoni Parketti tai laminaatti betonin päällä Lattia tasoitetaan. Höyrysulku asennetaan (lattiatoimittajan suositusten mukaisesti). Parketti tai laminaatti Höyrysulku Betoni Askeläänieristys asennetaan höyrysulun päälle. Vältä ns. korkkimurupahvia tai höyrysulkua, joka muodostaa ilmarakoja, koska tällöin syntyy eristävä ilmakerros. Muovi- tai kokolattiamatto betonin päällä Betonipinta tasoitetaan ja päällyste asennetaan ohjeiden mukaisesti. Päällyste Betoni Laattalattia betonin päällä kuivassa tilassa Lattiarakenteen tulee noudattaa alan rakennussäädöksiä ja ohjeita. Laatta Kiinnitysmassa Betoni Lattialaudat puisen välipohjan päällä Lattialämmitys voidaan asentaa jopa 30 mm vahvuisen, umpipuulattian alle. Laudat naulataan tai ruuvataan perinteiseen tapaan pontista vasoihin, puulattiatoimittajan ohjeiden mukaisesti. HUOM! Lautojen ja vasojen tulee olla hyvin kuivattuja ennen asennusta.pontista vasoihin, puulattiatoimittajan ohjeiden mukaisesti. Lattialauta Höyrysulku Lämmönluovutuslevy Lattialämmitysputki Muovi- tai kokolattiamatto puurakenteisen lattialastulevyn päällä Lattiarakenteen tulee noudattaa voimassa olevia rakennusmääräyksiä. Muovi- tai kokolattiamatto Lattialastulevy Lämmönluovutuslevy Lattialämmitysputki 15

16 Esimerkkejä pintarakenteista Lattialastulevy olemassa olevan lattian päällä Asennettaessa lattialämmitystä olemassa olevalle lattialle tulee käyttää harvalaudoitusta 22x100 mm. Harvalaudoitus liimataan ja ruuvataan kiinni alla olevaan levyyn. Ylempi lattialastulevy voi olla kelluva. Pontit liimataan kuitenkin kokonaan sekä pituus- että jatkosaumoista. Laattalattia lattialastulevyn päällä kuivissa tiloissa puulattiarakenteen päällä Lastulevy (olemassa oleva) Harvalaudoitus 22x100 mm Lattialastulevy Lämmönluovutuslevy Lattialämmitysputki Laatta Kiinnitysmassa Lattiakipsi Lattialastulevy Lämmönluovutuslevy Lattialämmitysputki Tätä lattiarakennetta käytetään auloissa, halleissa, keittiöissä, yms. Laattalattia lattialastulevyn päällä kosteissa tiloissa puuvälipohjan päällä Lattiarakenteen tulee noudattaa rakennussäädöksiä ja ohjeita. Lattiakipsilevy ja -lastulevy asennetaan valmistajan ohjeiden mukaisesti. Vedeneristeen asennuksessa on noudatettava valmistajan ohjeita. Lamelliparketti lastulevyn päällä Laatta Vedeneriste Kiinnitysmassa Lattiakipsilevy Lattialastulevy Lämmönluovutuslevy Lattialämmitysputki Lamelliparketti Höyrysulku Lattialastulevy Lämmönluovutuslevy Lattialämmitysputki Lattialastulevyn on oltava vähintään 22 mm vahvuinen. Tällöin lamelliparketti voidaan valita mahdollisimman ohueksi, jolloin lämmönluovutus ylöspäin helpottuu. 16

17 Lattialämmitysputket Uponor-lattialämmitysjärjestelmässä käytettävät Uponorlattialämmitysputket on valmistettu ristisilloitetusta polyeteenistä (PEX) ja varustettu happidiffuusiosuojalla. Se estää hapen pääsyn lämmitysveteen ja siitä aiheutuvan korroosion järjestelmän muissa osissa. Putken käyttöikä on yli 50 vuotta, kun määriteltyjä paine- ja lämpötila-arvoja ei ylitetä. Putkea ei saa säilyttää suoraan auringonvalossa. Putki ei saa joutua kosketuksiin teipin, värin tai muiden sellaisten kemiallisten aineiden kanssa, jotka voivat vahingoittaa putkea. Vesikiertoiset järjestelmät on suojattava jäätymiseltä. Uponor Comfort Pipe PLUS -lattialämmitysputki suojaava PE-pintakerros modifioitu PE-tartuntakalvo EVOH-diffuusiokalvo modifioitu PE-tartuntakalvo PEX-perusputki (ristisilloitettua polyeteeniä) Liikuntasaumat Liikuntasaumoja käytetään erottamaan kaksi betonilaattaa toisistaan. Liikuntasauman väli on noin 20 mm. Lattialämmitys ei vaikuta liikuntasaumojen suunnitteluun. Liikuntasauman ylittävät putket on suojattava 1 metrin pituisella solukumieristeellä tai suojaputkella mm. Suosituksena on, että huoneeseen menevä ja sieltä palaava putki ylittää vain kerran liikuntasauman Liikuntasauman rakenne 1 Pinnoitus 2 Betoni 3 Liikuntasauma 4 Solukumieristys tai suojaputki mm 5 Uponor Comfort Pipe PLUS -putki 6 Valusuoja 7 Pohjarakenne

18 Reunanauha Betonilaatalle, jossa lattialämmitysputket sijaitsevat, on varattava tilaa lämpölaajenemista varten. Sen vuoksi laatan ja kiinteiden seinä-, pylväs- ym. rakenteiden välissä on oltava reunanauha. Ulkoseiniä vastaan reunanauha toimii samalla lämpökatkona. Puulattioissa reunanauhaa ei tarvita. Reunanauha asennetaan ennen päällimmäisten eristelevyjen levittämistä. Reunanauhan ylälaidassa olevat viillot tulevat seinään päin. Alapohjassa paksut eristelevyt painavat usein nauhan kiinni seinään. Välipohjan ohuemmat eristeet tai asennuslevy eivät aina anna riittävää tukea. Silloin reunahauhan voi kiinnittää seinään nauhan takana olevalla teipillä. Lopuksi reunanauhassa oleva muovikalvo käännetään eristeiden päälle estämään betonin pääsy eristeen ja reunanauhan väliin. Muovin reunassa on teippi, mikä voidaan liimata eristeeseen kiinni. Kun lattia on valettu ja kovettunut, reunanauhan ylimääräinen osuus poistetaan repäisyviiltoa myöten. Betonilaatta Reunanauha Reunanauhan muovi Reunanauhan asentaminen. Pohjasora Reunanauhan paikka alapohjassa. Putkien asennus autotalliin > 50 cm Autotallissa lähin putki on asennettava vähintään 50 cm:n päähän autotallin ovesta. Oven kohdalla betonilattia on erotettava lämpökatkolla anturasta. Jäätymisen välttämiseksi on ennen lämmityskauden alkua varmistettava, että vesi kiertää piireissä. 18

19 Asennus puulattiaan lämmönluovutuslevyillä Puulattia-asennuksessa otettava huomioon kuvassa esitetyt seikat. 600 mm SYÖTÖT TÄLLE TAI MUILLE PIIREILLE SYÖTÖT VASOJEN VÄLISSÄ SYÖTTÖ JA PALUU VASAT KIINNITYS VAIN TOISELTA PUOLELTA 20x2 pepex K/K300 mm SYÖTTÖJÄ 2kpl LAUTOJEN VÄLIIN laudat 95x22 laudat 22 mm x 100 ELÄMISRAKO MIN. 10 mm n. 10 mm 150 mm lämmönluovutuslevy x 280 mm n. 300 mm n. 250 mm 19

20 Uponor Vario PLUS (Pro 1 " ) -jakotukin asentaminen (84110) Uponor Pro 1" -perussarja Jakotukki Q&E-liittimillä Uponor Pro 1 -jakotukkijärjestelmä Jakotukki on valmistettu lasikuituvahvisteisesta polyamidisista. Uponor Pro -jakotukkijärjestelmässä voidaan liitoksissa käyttää joko Uponor Q&E- tai Pro Euro-Cone -puserrusliittimiä. Uponor Pro -jakotukki kootaan 1-, 3-, 4- ja 6-lähtöisistä meno- ja paluujakotukeista. Menojakotukkiin sisäänrakennettujen säätöventtiilien avulla säädetään virtausta ja painehäviötä. Paluujakotukkiin asennetaan toimilaitteet tai käsisäätönupit. Huonetermostaatit ohjaavat kunkin putkipiirin toimilaitteen avautumista ja sulkeutumista. Mikäli lattialämmitysjärjestelmässä käytetään energiaa säästävää Uponor Control System (DEM) -ohjausjärjestelmää, ei esisäätöä tarvita termostaattiohjatuissa piireissä. Tällöin venttiilit asennetaan täysin auki -asentoon. Perussarjassa toimitetaan useimpiin jakotukkiyhdistelmiin kuuluvat osat eli kannakkeet, päätykappaleet, ohitusputki, kaksi lämpömittaria ja liitosputket, joissa on 1 pyörivä mutteri sulkuventtiilien liittämistä varten. a) Suoran kytkentäsarjan tiivisteet a) b) b) Ylimääräiset O-renkaat Uponor Pro 1" Q&E Uponor Pro 1" (Euro-Cone) Uponor Control System (DEM) -ohjausjärjestelmällä varustetuissa lattialämmityksissä ohitusputki ei ole välttämätön. Kvs-arvo Uponor Pron ohitusputkelle on 0,35. Ylemmän jakotukin keskilinjan etäisyys seinästä on 40 mm, alemman 60 mm. Syöttöputket liitetään sulkuventtiiliin, jossa on sisäkierre (1 ). Lisäosat Max 50 C 20 HUOM! Kun menojakotukkiin asennetaan toimilaite, jakotukin voi asentaa myös siten, että toimilaite on ylösalaisin.

21 Jakotukin asentaminen 1. Kokoa tarpeellinen määrä jakotukin osia yhteen. Liitä siihen tarvittaessa kytkentäsarjan kulma ja sen jälkeen perussarjan osat. Tarkista, että O-rengas on paikallaan, ehjä ja puhdas. Osat kiinnitetään käsin. Älä käytä mitään työkaluja! 1 2. Kytkentäsarjan kulmakappale lukittuu jakotukkiin. 3. Jos käännät ylöspäin yhden tai useampia putkipiirejä tai kytkentäsarjan kulmakappaleita, käytä suunnanvaihto-osia Asenna jakotukit pidikkeeseen siten, että menojakotukki on ylinnä. Varmista, että pidike kiinnittyy kunnolla jakotukin runkoon. 5. Kiinnitä jakotukki seinään Putkien liittäminen jakotukkiin Käytä putkelle soveltuvaa laajennuspäätä ja käsi- tai akkukäyttöistä Q&E-laajennustyökalua. Tutustu työkalun mukana toimitettuihin Q&E-asennusohjeisiin. Tarkista aina putkipiirin pituus ja merkitse putkipiiri tavalliseen tapaan esimerkiksi numerolla tai huonemerkinnällä. Kiristä puristusliitin jakoavaimella. Tarkista, että putki on työnnetty liittimen pohjaan asti ja se on kiristetty oikein. 1 2 Vaihtoehto 1. Putkipiirejä ei kiinnitetä lattiaan. Asenna piirit yksi kerrallaan. Vaihtoehto 2. Jos putkipiirit kiinnitetään lattiatasoon, irrota paluujakotukki. Asenna ensin kaikki menoputket ja kiinnitä sitten paluujakotukki ja paluuputket. 21

22 Täyttäminen ja ohitusputken asentaminen 1. Kiinnitä täyttö- ja ilmausletkut. Sulje kaikki venttiilit Avaa tyhjennysventtiili ja päätykappaleiden täyttöventtiilit 3. Avaa ensimmäisen putkipiirin venttiilit ja päästä sinne vettä, kunnes ilma on poistunut sieltä kokonaan. Sulje ensimmäinen putkipiiri ja käy läpi muut piirit yksi kerrallaan, kunnes kaikki putkipiirit ovat täynnä vettä. 4. Jos haluat asentaa ohitusputken, sulje päätykappaleiden täyttöventtiili ja irrota poistoletku. Avaa paluujakotukin ilmausventtiili kokonaan ja irrota se peruspaketissa mukana olevalla työkalulla. 5. Asenna ohitusputki. 6. Aseta peruspaketin mukana toimitettava ohut letku menoventtiilin ilmausventtiiliin. Avaa päätykappaleiden venttiilit ja ilmausventtiili siten, että putkeen jäänyt ilma virtaa ulos. Sulje ilmausventtiili ja irrota letku. 7. Sulje alemman päätykappaleen täyttöventtiili ja tyhjennysventtiili. Irrota letku ja ruuvaa suojakansi kiinni. Huom! Menojakotukin täyttöventtiili toimii ohitusputken sulkuventtiilinä. 2 4a 5 3 4b 6 7 Painekoe Voimassa olevien normien mukainen painekoe on suoritettava ennen järjestelmän käyttöönottoa. Mikäli normeja ei ole, painekoe on tehtävä seuraavasti: ilmaa järjestelmä ja paineista se 1,5 x rakennepaineeseen. Ylläpidä painetta 30 minuutin ajan ja tarkista liitoskohdat silmämääräisesti. Tyhjennä vesi nopeasti siten, että paine putoaa 0,5 x rakennepaineeseen ja sulje tyhjennysventtiili. Paineen nousu tasolle, joka on korkeampi kuin 0,5 x rakennepaine, osoittaa järjestelmän olevan tiivis. Paine (kerroin x käyttöpaine) Ylläpidä painetta 90 minuutin ajan ja tarkista se aika ajoin. Jos paine tänä aikana laskee, järjestelmässä on vuoto. Mikäli painekoe tehdään ilmalla, saa TUKES:in ohjeen mukaan käyttää korkeintaan 0,5 bar:in ylipainetta Aika (min)

23 Uponor Pro -virtausmittari (lisävaruste) Asentaminen Vedä säätönuppi (1) ja asetusrengas (2) irti menojakotukin putkipiirin venttiileistä. Ruuvaa venttiilin sisäosa irti työkalun avulla Vedä säätönuppi ja asetusrengas pois virtausmittarista. Tarkista, että O-rengas on paikallaan, ehjä ja puhdas. Aseta virtausmittari paikalleen Kiinnitä virtausmittari työkalun avulla (vääntömomentti noin 3 Nm). Sulje virtausmittari (vääntömomentti noin 0,5 Nm). Aseta asetusrengas ja säätönuppi paikalleen. Varmista, että asennat osat kuvan osoittamaan asentoon Venttiilityökalu (84184) Virtausmittari (84187) 6 Tarkistuslasin puhdistus 1 Ajan myötä likaantunut lasi on helppo puhdistaa Sulje venttiili ja irrota säätönuppi. Jätä asetusrengas säätöasentoonsa! Pidä venttiilinvarsi suljetussa asennossa ja ruuvaa tarkistuslasi irti. Älä liikuta keltaista mittanuppia, joka estää vesivuodon! Puhdista lasi varovasti siten, että O-rengas ei vahingoitu. Asenna lasi takaisin paikalleen. Asenna säätönuppi merkkiviivan kohdalle ja avaa venttiiliä niin paljon kuin asetusrengas sallii

24 Lattialämmityksen säätölaitteiden asennus Lattialämmitysjärjestelmät on varustettava automaattisella huonelämpötilan säädöllä. Säätöjärjestelmä estää ulkoisista tai sisäisistä lämmönlähteistä, kuten auringonsäteilystä, valaistuksesta tai lämpöätuottavista laitteista aiheutuvan lisälämmön muodostumisen huoneeseen. Automaattinen säätö tarkoittaa, että haluttu huonelämpötila ohjaa lattialämmitysjärjestelmää, riippumatta lämmöntarpeesta, lattiarakenteista ja lattian päällysmateriaalista. Toimilaitteissa on jakotukin runkoon sopiva kierre ja ne kiinnitetään jakotukkiin kiertämällä. Toimilaitteiden asennuksessa on käytettävä huolellisuutta, jotta ne yhteistyössä termostaattien kanssa ohjaavat oikeata putkipiiriä ja näin ollen ohjaavat halutun alueen lämpötilaa. Uponor toimilaitteet kytketään keskusyksikköön niiden omilla johtimilla. Toimilaitteiden kytkennässä polarisaatiolla ei ole merkitystä. Huonelämpötilan ollessa korkeampi kuin huonetermostaatilla asetettu arvo, on kyseisen huoneen putkipiiri suljettu. Huonelämpötilan laskiessa asetetun arvon alapuolelle jakotukissa oleva venttiili avautuu siten, että putkipiiri täyttyy lämpimällä vedellä. Kun huonelämpötila on noussut asetettuun arvoon, venttiili sulkeutuu jälleen. Toimilaitteiden asennus Uponor-toimilaitteet ohjaavat putkipiireittän venttiilejä ja näin säätävät huonelämmön termostaatilla asetettuun lämpötilaan. Control System DEM Uponor Control System (DEM) -langaton säätöjärjestelmä Uponorin uusi energiaa säästävä lämmönsäätö on tehokas ja helposti asennettava huonelämpötilan ohjausjärjestelmä lattialämmitysjärjestelmien ohjaamiseen. Monipuolisten huone- ja järjestelmäkohtaisten asetusmahdollisuuksien ansiosta laitteisto voidaan pitkälti mukauttaa käyttäjän yksilöllisiin tarpeisiin. Asetukset mahdollistavat esimerkiksi lämpötilan alentamisen yksittäisessä huoneessa tai useamman huoneen ryhmässä sekä pumpun ja venttiilien toiminnan hallinnan. Uuden ohjausteknologian (DEM dynaaminen energianhallinta) ansiosta päästään jopa 5 8 % säästöihin energiankulutuksessa. Automaattisen tasapainotuksen ansiosta jakotukeille ei enää tarvita piirikohtaisia esisäätöjä. Uudella energiaa säästävällä lämmönsäädöllä voidaan ohjata myös jäähdytystä. Peitekehys T- 75 Langaton I-76 C-56 T-54 Lattia-anturi C-56 C-56 24

25 Huonetermostaatilla asetetaan jokaiseen erilliseen huoneeseen haluttu lämpötila. Vihreä valodiodi termostaatin vasemmalla puolella palaa, kun huonetilassa on lämmöntarve. Termostaatti on sijoitettava paikkaan, jossa auringon, valaistuksen tai lämpöä tuottavien laitteiden vaikutus on mahdollisimman pieni. Tiloissa, joissa esiintyy roiskevettä, termostaatti on sijoitettava mahdollisimman kauas vesipisteestä. Näytöllinen Uponor-termostaatti T-75 Termostaatti on varustettu LCD-näytöllä, josta näkyy ympäröivä tai asetettu lämpötila. Lämpötila-asetuksia muutetaan edessä olevilla plus- ja miinuspainikkeilla. Termostaattiin vaikuttavat ympäröivien pintojen sekä ympäröivän ilman lämpötilat. Julkisten tilojen Uponor-termostaatti T-54 Keskusyksikkö kiinnitetään yleensä lattialämmitysjakotukkien lähelle vaaka-asentoon. Keskusyksikössä on 12 kanavaa, joista kahdessa on kaksinkertainen lähtö toimilaitteille. Keskusyksikkö on varustettu sisäänrakennetulla pumpun ohjauksella. Keskusyksiköissä on antenni. Jos keskusyksikkö asennetaan metalliseen jakotukkikaappiin, on antennin koko yläosan tultava esiin kaapista. Antennin voi myös asentaa mukana tulevalla kaapelilla enintään kolmen metrin päähän keskusyksiköstä. Keskusyksikön Käyttöpaneeli kytketään keskusyksikköön mukana tulevalla kahden metrin C-56 antenni mittaisella kaapelilla, jossa on modulaariset liittimet. Mikäli etäisyys on suurempi, käytetään asennuskaapelia (lisävaruste). Jos keskusyksiköitä on useita, kytketään käyttöpaneeli keskusyksikköön johon muut yksiköt liittyvät. Yhdellä käyttöpaneelilla voidaan ohjata enintään kolmea keskusyksikköä. Paristot Termostaatti on suunniteltu julkisiin tiloihin. Säätimet ovat piilossa suojakannen alla. Suojakansi on poistettava lämpötilan asettamiseksi. Kannen poistaminen käynnistää hälytyksen. Termostaattiin T-54 voidaan liittää lattian pintalämpötilaa ja ulkoilman lämpötilaa mittaavat ulkoiset anturit. Uponor-termostaattia T-54 tarvitaan myös käytettäessä etäkäyttömoduulia R-56. Jos järjestelmä ohjaa myös kiertovesipumppua, liitä se pumppureleeseen. Pumppurele sijaitsee erillisen kannen alla. Kansi eristää kaikki osat, jotka edellyttävät 230 V jännitettä. Kaikkia jakotukkeja syöttävä pumppu tarvitsee liittää vain yhteen keskusyksikköön. Jos, kullekin jakotukille on oma pumppunsa, liitä pumppu kunkin keskusyksikön pumppureleeseen ja säädä asetukset käyttöpaneelista. Keskusyksikön automaattitoiminto estää ylikuormittumisen, jos liian monta toimilaitetta aktivoidaan samanaikaisesti. Kaikki termostaatit toimivat kahdella 1,5 V AAA-alkaliparistolla. Tarkasta, että huonetermostaattien paristot on asetettu oikein. Antennilla varustettu keskusyksikkö C-56 Keskusyksikkö säätelee toimilaitteiden toimintaa. Keskusyksikkö noudattaa termostaattien antamia käskyjä lämmittämisestä tai jäähdyttämisestä käyttöpaneelin asetusten ja termostattien lämpötilatietojen mukaisesti. Suunnittelu- ja rakennusvaiheessa huomioitavaa 230 V pistorasiat jakotukkien lähelle keskusyksikön kytkemistä varten Antennien asennus, tai myöhemmän asennuksen valmistelu, sisäänrakennetun lattialämmitysjakotukkikaapin asennuksen yhteydessä Mahdolliset johdinväylät tulevat keskusyksikön ja käyttöpaneelin välille. Mikäli käyttöpaneelilla on ohjattavia keskusyksiköitä useampi kuin yksi, tarvitaan johdinväylät myös keskusyksiköiden välille (sivu 29). HUOM! yhdellä käyttöpaneelilla voidaan ohjata max. 3 keskusyksikköä. 25

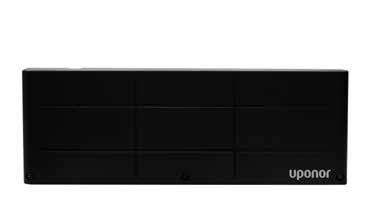

26 Uponor C-56 -keskusyksikkö Antennin liittäminen Antenni liitetään johdinväylään 9 ja 10. Anteeni voidaan asentaa keskusyksikköön tai vapaastiseinään. Uloimman parin johdinta käytetään (mustakeltainen). Jos keskusyksikkö asennetaan kaappiin, antenni on asennettava kaapin ulkopuolelle. HUOM. Keskusyksikön sisäkannessa on kytkentäkaavio! Termostaatin rekisteröiminen useille. kanavilla samanaikaisesti Kaikki toimilaitteet asennetaan omalle kanavalleen. Kanavassa 1 ja 2 on tilaa kahdelle toimilaitteelle kanavaa kohden. HUOM. Toimilaitteiden, lattia-antureiden ja antennin kytkennässä polarisaatiolla ei ole merkitystä. Kussakin johdinväylässä saa olla vain yksi kytkentäjohto, eikä johtimia saa haaroittaa! Asennuksen yhteydessä toimilaitteen ruuvaaminen jakotukkiin voi olla hieman hankalaa. Toimilaitteen voi kiristää myös vasta sen jälkeen, kun järjestelmä on käynnistetty. Tämä helpottaa hieman asennusta. Pakkokäynnistä toimilaite (joko termostaatista tai yksinkertaisesti painamalla valitun kanavan painiketta keskusyksikössä). Noin viiden minuutin kuluttua toimilaite voidaan ruuvata paikalleen hyvin helposti. Toimilaitteen kytkeminen oikeaan kanavaan/kanaviin on hyvin tärkeää niin, että termostaatti kuuluu oikeaan silmukkaan/silmukoihin. Tavallisin virhe on, että termostaatti ohjaa virheellisen asennuksen seurauksena väärää toimilaitetta. 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V 26

27 Uponor I-76 DEM -käyttöpaneeli kytketään RJ-9:llä tai yhdellä 4-johtimisella asennuskaapelilla esimerkiksi EKKX 4*0,5 -tyyppiseen johdinväylään 1, 2, 3 ja 4 keskusyksikössä ja käyttöpaneelissa. Käyttöpaneelin johdinväylä 1 liitetään keskusyksikön johdinväylään 1 ja näin jatketaan. Käyttöpaneelin käyttöoikeustasot Käyttöpaneelissa on käytössä kolmentasoiset käyttöoikeudet: perustaso, laaja taso ja asentajataso. Perustasosta voi siirtyä laajaan tasoon muuttamalla käyttäjätilaa tai valitsemalla käynnistyksen yhteydessä haluttu tila painamalla oikeaa ja vasenta nuolta 10 sekunnin ajan. Laajalta tasolta voi siirtyä asentajatilaan muuttamalla käyttäjätilaa tai valitsemalla käynnistyksen yhteydessä haluttu tila painamalla oikeaa ja vasenta nuolta 10 sekunnin ajan. Taso vaihtuu asentajan tasosta laajaan tasoon takaisin noin 10 minuutin kuluessa. Valintamerkki näkyy tämän jälkeen keskusyksikön #1 kohdalla. Paina #1 keskusyksiköksi valitussa keskusyksikössä olevaa testipainiketta, tämä voi olla mikä tahansa kytketyistä keskusyksiköistä. #1 keskusyksikkö on nyt rekisteröitynyt ja valintamerkki käyttöpaneelissa siirtyy keskusyksikön #2 kohdalle. Laitteet rekisteröityvät aina seuraavalle vapaalle paikalle testipainiketta painettaessa. Voit määrittää keskusyksikön #2 seuraavaksi painamalla keskusyksikön 2# testipainiketta ja sitten keskusyksikön #3. Valikosta, jossa valintanuolet näkyvät ei tarvitse poistua välillä. Mikäli poistut vahingossa valikosta, valitse uudelleen aseta keskusyks. ID ja jatka siitä mihin jäit. Monen keskusyksikön asentaminen Aloita yhdistämällä keskusyksiköt, joita voi olla yhteensä enintään kolme. Yhdistä toisen keskusyksikön johdinväylä 5 ja 6 ensimmäisen keskusyksikön johdinväylään 5 ja 6. Jos vielä kolmas keskusyksikkö kytketään, yksikön johdinväylä 7 ja 8 kytketään ensimmäisen keskusyksikön johdinväylään 7 ja 8. Käyttöpaneelissa tehdään sen jälkeen seuraavat asetukset: Siirry ensin asentajatilaan keskusyksiköiden tunnistamista varten (katso ohjeet yllä). Siirry asetusten kautta järjestelmäasetukset valikkoon. Valitse keskusyksikön asetus. Valitse keskusyks. ID nollaus ja valitse sitten OK. Valitse aseta keskusyks. ID. 27

28 Uponor-käyttöpaneelin I-76 (DEM) kytkeminen Uponor-käyttöpaneelin I-76 DEM kytkeminen Uponor-käyttöpaneeli I-76 DEM voidaan asentaa seinään tai keskusyksikön kanteen. Käyttöpaneeli ja Uponor C-56 -keskusyksikkö yhdistetään mukana toimitetulla kaapelilla ja RJ-9-liittimillä. Käyttöpaneeli voidaan lisäksi kytkeä johdinväyliin, jotka sijaitsevat RJ-9-liittimen vieressä käyttöpaneelissa. Voit kytkeä keskusyksikön ja käyttöpaneelin myös johdinväyliin 1, 2, 3 ja 4. Käytä vähintään 0,2 mm²:n kaapelia käyttöpaneelin ja keskusyksikön välillä. Kaapelit kytketään samoihin numeroihin kummassakin yksikössä, 1 kytketään 1:een ja niin edelleen. Käyttötila 3 4 Uponor-käyttöpaneeli I-76 DEM:ssä käyttäjällä on kolmentasoiset oikeudet: 2 3 Perustaso 1 4 Keskitaso Asentajan taso. Käyttötilan vaihtaminen Useimpien lämpöasetusten tekeminen edellyttää, että käyttäjä on siirtynyt asentajakäyttötilaan (ottanut käyttöön asentajan käyttöoikeudet). Käyttötilan muuttaminen Uponor-käyttöpaneelissa I-76 DEM: Perustasosta keskitasoon siirtyminen Paina samanaikaisesti painiketta ja, kunnes näytössä näkyy ilmoitus keskitasosta (kestää noin 10 sekuntia). Paina lopuksi OK. Keskitasosta asentajakäyttötilaan siirtyminen Paina OK Asetukset > Järjestelmäasetukset > Käyttötila Paina samanaikaisesti painiketta ja, kunnes näytössä näkyy ilmoitus asentajakäyttötilasta (kestää noin 10 sekuntia). Paina lopuksi OK. Käyttötilassa tulee jälleen käyttöön keskitaso 10 minuutin kuluttua. 28

29 Uponor-käyttöpaneelin I-76 DEM. mukavuusasetukset Automaattinen tasapainotus (otetaan käyttöön asentajakäyttötilassa) Automaattisen tasapainotuksen ansiosta esisäätöarvojen asettaminen ei ole tarpeen. 1 Paina OK > Asetukset > Järjestelmäasetukset > Automaattinen tasapainotus. 2 Valitse tilaksi aktiivinen ja lopeta painamalla OK. Jos automaattinen tasapainotus on käytössä, jakotukin kaikkien termostaattiohjattujen säätöventtiilien on oltava kokonaan auki. Huoneseuranta (otetaan käyttöön asentajakäyttötilassa) 1 Paina OK > Asetukset > Järjestelmäasetukset > Huoneseuranta. 2 Valitse huoneseurannan käynnistys/lopetus, valitse KYLLÄ ja paina lopuksi OK. Huoneseuranta toimii vain silloin, kun huonetta on lämmitettävä ja kun lämmitysjärjestelmä on käynnissä. Ohitus (otetaan käyttöön asentajakäyttötilassa) Mukavuusasetus/takkaventtiili (aktivoidaan käyttäjäoikeuksien keskitasolla) 1 Paina OK > Asetukset > Huoneasetukset > Mukavuusasetus. 2 Valitse keskusyksikkö (jos niitä on useita) tai termostaatti luettelosta ja vahvista valinta painamalla OK. 3 Valitse prosenttiluku painikkeella tai (vakioarvo 0 12 %). 4 Paina lopuksi OK. 5 OK-näppäimen painalluksella tehdyn vahvistuksen jälkeen voit siirtyä takkaventtiilitilasta painamalla vasenta nuolinäppäintä. Lämpötilanseuranta (aktivoidaan käyttöoikeuksien keskitasolla) 1 Paina OK > Asetukset > Järjestelmäasetukset > Tulolämpötilanseuranta. 2 Valitse tilaksi aktiivinen ja paina OK. HUOM. Kaikki toiminnot on aktivoitava manuaalisesti. Huoneseurantatoiminto on aktivoituna niin kauan, kunseuranta on käynnissä. 1 Paina OK > Asetukset > Huoneasetukset > Ohitus. 2 Valitse keskusyksikkö (jos niitä on useita) tai termostaatti luettelosta ja vahvista valinta painamalla OK. 3 Vahvistuksen jälkeen silmukka siirtyy ohitustilasta, kun painat vasenta nuolinäppäintä. 29

30 Uponor T-54 ja T-75 -langattomat termostaatit: rekisteröiminen Paina lyhyesti keskusyksikössä olevaa testipainiketta. test-valo syttyy. 1 Valitse kanava keskusyksiköstä. Paina lyhyesti keskusyksikössä olevaa valitun kanavan painiketta. Valo alkaa vilkkua. Paina termostaatissa oleva lähetyspainike alas ja pidä se alhaalla, kunnes valitun kanavan valo palaa tasaisesti. 2 Toista edellä esitetyt toimet kaikkien rekisteröitävien termostaattien kohdalla. Kun kaikki termostaatit on rekisteröity, paina lyhyesti testipainiketta. Rekisteröinti on nyt valmis. Termostaatin rekisteröiminen. useilla kanavilla samanaikaisesti Paina lyhyesti keskusyksikössä olevaa testipainiketta. Valo syttyy. Paina lyhyesti keskusyksikössä olevia valittujen kanavien painikkeita. Valot alkavat vilkkua. Paina termostaatissa oleva lähetyspainike alas ja pidä se alhaalla, kunnes valittujen kanavien valot palavat tasaisesti. Kun kaikki termostaatit on rekisteröity, paina lyhyesti testipainiketta. Valo sammuu. Termostaatin rekisteröinti kanavilla on nyt viety loppuun

31 Termostaatin rekisteröiminen,. kun termostaatissa on T-54-anturi Valitse ulkoisen anturin tyyppi vaihtokytkimellä termostaatissa. Valitun tyypin vaihtokytkimen on oltava ON-asennossa. HUOM. Tämä on tehtävä ennen kuin rekisteröinti käynnistyy. Asenna anturi johdinväylään, joka ei saa olla polarisoiva. Paina lyhyesti keskusyksikössä olevaa testipainiketta. Valo syttyy. Valitse kanava keskusyksiköstä. Paina lyhyesti keskusyksikössä olevaa valitun kanavan painiketta. Valo alkaa vilkkua. Paina termostaatissa oleva lähetyspainike alas ja pidä se alhaalla, kunnes valitun kanavan valo palaa tasaisesti. Paina nopeasti testipainiketta. Termostaatin, jossa on käytössä ulkoinen anturi, rekisteröinti on nyt viety loppuun. Toiminto Kytkin 1 Kytkin 2 Kytkin 3 Kytkin 4 Vakiohuoneen termostaatti Off Off Off Off Lattia-anturi, maksimirajoitus On Off Off Off Lattia-anturi, minimirajoitus On Off Off On Ulkoanturi Off On Off Off Uponor SMS R-56-moduuli Off Off Off On Ulkoinen (lattia-) anturi Off On Off On huoneenlämmölle Lähetyksen testaus Paina lyhyesti testipainiketta. Valot syttyvät kaikilla rekisteröidyillä kanavilla. Paina lyhyesti termostaatissa olevaa lähetyspainiketta. Valo sammuu sen lähdön kohdalta, johon termostaatti on rekisteröity. Kaikkien termostaattien rekisteröinnin. poistaminen perusyksiköstä Paina lyhyesti keskusyksikössä olevaa painiketta. Paina keskusyksikössä oleva testipainike alas ja pidä se alhaalla, kunnes kaikki valot sammuvat. Termostaattien rekisteröinnin poistaminen on viety loppuun. Yksittäisten termostaattien rekisteröinnin. poistaminen Paina lyhyesti keskusyksikössä olevaa testipainiketta. Paina valitun kanavan painiketta, kunnes kanavan valo sammuu. Kanavan rekisteröinnin poistaminen on viety loppuun. 31

32 Uponor SMS R-56 -etäkäyttömoduuli Uponor SMS R-56 -etäkäyttömoduulin. asentaminen Kytke johdinväylä T-54:ssä tuloon, jossa on OUTmerkintä SMS-moduulissa. Jos käytössä on ulkoanturi R-56-keskusyksikössä, johdinväylä kytketään tuloon, jossa on NTC-merkintä. Termostaatin T-54 kytkimet on kytkettävä seuraavasti: 1 OFF, 2 OFF, 3 OFF, 4 ON. Rekisteröi termostaatti T-54 vapaalle kanavalle keskusyksikössä C-56. Voit nyt aktivoida lämpötilan pudotuksen (ECO-tila) manuaalisesti tai puhelimella. Manuaalinen aktivointi tehdään painamalla SMSmoduulissa olevaa painiketta. Kun aktivointi tehdään tekstiviestillä, vain valittu salasana lähetetään. Aloita poistamalla ensin SIM-kortin PIN-koodilukitus käyttämällä erillistä matkapuhelinta. Aseta SIM-kortti SMS-moduulin sivuun kuvassa esitetyllä tavalla. Asenna sen jälkeen kiinteä antenni SMS-moduulin sivuun. SMS-moduulin aktivoinnin jälkeen käyttöpaneeliin tulee näkyviin hälytyssymboli!. Symboli kertoo, että lämpötilan pudotus on aktivoituna. Symboli näkyy käyttöpaneelissa niin kauan, kun ECO-tila on käytössä. 32

33 Uponor SMS R-56 -etäkäyttömoduulin. asetusten tarkistaminen Kirjoita puhelinnumero, jonka sait SIM-kortin mukana, sekä PASS CONF ISOILLA KIRJAIMILLA. Isoja kirjaimia on käytettävä aina lähetettäessä tekstiviestejä moduuliin. HUOM. Tekstiviesti on samalla toimintatesti. Saat SMS-moduulista vastausviestin, jossa ilmoitetaan kaikki säädetyt arvot. PASS = nykyinen salasanasi REPLY = ON, jos haluat saada vastausviestin muutoksen jälkeen ALARM 1 = ON, jos haluat, että tekstiviesti lähetetään tapahtuman yhteydessä ALARM 2 = ON, jos haluat, että tekstiviesti lähetetään tapahtuman yhteydessä ALARM TEMP = Määrittää hälytyksen raja-arvon huonelämpötilan laskiessa. O poistaa hälytyksen käytöstä. HEART BEAT = Ilmaisee, kuinka usein tilaraportti lähetetään matkapuhelimeen (0 999 tuntia) SMS COUNTER = Lähetettyjen tekstiviestien määrä PHONE = Sen puhelimen numero, joka vastaanottaa tekstiviestit moduulista. HUOM. Puhelinnumerossa on ilmoitettava myös maatunnus. PASS CONF kirjoitetaan vain silloin, kun moduuliin lähetetään ensimmäisen kerran tekstiviesti. Salasana (PASS) vaihdetaan sen jälkeen valinnaiseen nelinumeroiseen koodiin. Voit käyttää koodissa sekä numeroita että kirjaimia. Kun vastausviesti saapuu, käytä puhelimen välitystoimintoa. Voit muuttaa/säätää lämpötila-asetusta (Temp) tai hälytysasetusta (Larm) tekstiviestin välitystilassa, ennen kuin lähetät tekstiviestin takaisin. HUOM. Lähetä yhdessä tekstiviestissä aina vain yksi muutos. OUT PUT = 0 (vakioarvo) 1 aktivoi ECO-tilan BUZZER = Ei käytössä SMS-moduulissa 33

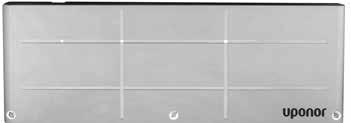

34 Uponor Control System DEM langallinen säätöjärjestelmä Langallinen Uponor Control System on täydellinen lattialämmityksen hallintajärjestelmä. Termostaattien ja lattialämpötila-antureiden avulla siinä yhdistyvät miellyttävyys, käyttäjäystävällisyys ja mahdollisuus säätää kotisi jokaisen huoneen lämpötilaa erikseen. Peitekehys T-33 C-33/C-35 Lattia-anturi T-37 Lattia-anturi Langallinen keskusyksikkö C-33 / C-35 Uponor Control System -langallinen keskusyksikkö C-33/C-35 on yksikkö, jossa on muuntaja 230/24 V ja liitännät huonetermostaatteja ja toimilaitteita varten. Enintään 12 (6 C-33) huonetermostaattia ja 14 (8 C-33) toimilaitetta voidaan liittää yksikköön. Muuntajayksikkö toimitetaan varustettuna kytkentäjohdolla ja pistokkeella (230 V, 1-vaihe). Keskusyksikössä on valmiina pumppurele, joka katkaisee pumpun virran silloin, kun mikään termostaatti ei vaadi lämpöä ja/tai kun kello-ohjaus moduuli ei pudota lämpöä. Katso kohta Lisävarusteet. Uponor Control System -kytkentäkaavio (langallinen) Keskusyksikön asennus Keskusyksikkö asennetaan alla olevan kytkentäkaavion mukaisesti. Termostaatit kytketään alempiin riviliittimiin ja toimilaitteet ylempiin. Johtimien asennusta helpottaa, kun painaa esim. meisselin kärjellä liittimen painiketta samalla, kun työntää johtimen liittimeen. C-35 keskusyksikköä voidaan käyttää myös lattiaviilennyksen ohjaukseen. Mikäli yhdellä termostaatilla halutaan ohjata kahta tai useampaa toimilaitetta, älä ketjuta kanavia tai haaroita toimilaitteita, se voi vaurioittaa keskusyksikköä. Ketjutus tapahtuu automaattisesti. Jos johonkin kanavaan ei ole liitetty toimilaitetta, edellinen termostaatti ohjaa sitä ja niin edelleen. Keskusyksikössä on valmiina pumppurele, joka katkaisee pumpun virran, kun mikään termostaatti ei vaadi lämpöä. Pumpun ohjaus kytketään niin, että pumpun virransyöttö ohjataan keskusyksikön kautta. Keskusyksikön potentiaalivapaa kärki yhdistyy ja kytkee pumpulle virran aina, kun lämmitystarvetta on, eli kun yksikin toimilaite on auki. Toimintoa ei suositella käytettäväksi, mikäli jakotukilla on yksi tai useampi käsisäätöpiiri. Vaikka näihin piireihin tarvittaisiin lämpöä, pumppu ei ole toiminnassa, mikäli termostaattiohjattuissa tiloissa ei ole lämmitystarvetta. 34 Uponor C kanavainen keskusyksikkö HUOM: Termostaattien, lattia-antureiden ja toimilaitteiden johtimien polarisaatiolla ei ole merkitystä.

35 Termostaatin kytkentä Termostaatit voidaan asentaa joko kojerasiaan tai suoraan seinäpintaan. Rasiaan asennettaessa tarvitaan lisäksi peitekehys. Termostaateissa on kaksi 2-osaista riviliitintä. Niistä ulkoreunaa lähempänä olevaan kytketään johtimet keskusyksikölle. Toisiin liittimiin asennetaan mahdollinen lattia-anturi. Huonelämmön ohjaus tavallisessa huonetermostaatissa (T-37) tapahtuu keskellä alhaalla olevalla potentiometrillä, jota voidaan ohjata kuoren ohjainpyörällä. Pitkä viiva keskellä pyörää on 21 o C. Julkisen tilan termostaatissa T-33 myös huonelämpötilan säätö on kuoren sisäpuolella. Lattia-anturin asetusarvo tehdään termostaatin piirikortilla olevalla potentiometrillä. Tehdasasetuksena potentiometri osoittaa suoraan ylöspäin, mikäli sitä käännetään myötäpäivään, anturi rajoittaa max. lämpötilaa. Vastapäivään käännettäessä anturi rajoittaa min. lämpötilaa piirikorttiin painetun arvon mukaisesti. Uponor C-33 6-kanavainen keskusyksikkö... Johdot Johto keskusyksiköstä antenniin Johto keskusyksiköstä käyttöpaneeliin Johto keskusyksiköstä toimilaitteeseen Johto keskusyksiköstä keskusyksikköön Ulkoisen anturin johto termostaattiin Lattia-anturin johto termostaattiin Johto relekytkimestä keskusyksikön lämmitys-/jäähdytysliitäntään Johto ulkoisesta lämmitys-/ jäähdytyskeskusyksiköstä releeseen Normaalipituisille. johdoille taataan EMC-. häiriöttömyys 3 m 3 m 2 m 15 m Maksimipituisille. johdoille taataan. EMC-. häiriöttömyys... Laitejohto 25 m Keskusyksikkö: 0,2 mm 2 1,5 mm 2 Antenni: pistokeliitin 20 m Keskusyksikkö/Käyttöpaneeli: 0,2 mm 2 1,5 mm 2 tai pistokeliitin 0,75 m 2 m Keskusyksikkö: 0,2 mm 2 1,5 mm 2 15 m 20 m Keskusyksikkö: 0,2 mm 2 1,5 mm 2 5 m 5 m 0,6 mm 2 4 m 4 m 0,75 mm 2 2 m 20 m Keskusyksikkö: 0,2 mm 2 1,5 mm 2 10 m Voidaan pidentää 100 metriin, mutta asentajan on tarkastettava. Rele: 1,0 mm 2 4,0 mm 2 Ulkoinen lämmitys-/ jäähdytysyksikkö: valmistajakohtainen: Rele: 1,5 mm 2 4,0 mm 2 35

36 Uponor Control System erillinen lattia-anturi Huom! Energiaa säästävän Uponor Control System (DEM) -ohjausjärjestelmän yhteydessä ei välttämättä tarvita erillistä lattia-anturia. Asennusohje Erillistä anturia voidaan käyttää lattialämpötilan maksimi- ja minimilämpötilan rajoittamiseen. Säätöalue on C. Maksimi- ja minimirajoitukset säädetään termostaatin sisällä olevalla kytkimillä. Maksimirajoitusta voidaan käyttää esimerkiksi estämään herkän lattiapäällysteen lämpeneminen liikaa, kun lämmöntarve on suuri. Minimirajoitus voidaan käyttää esimerkiksi pitämään klinkkerilattia lämpimänä myös silloin, kun huonetta ei tarvitse varsinaisesti lämmittää. Anturin tuntoelin on sijoitettava mahdollisimman lähelle lattiapintaa. Anturin suojaamiseksi ja mahdollisen vaihtamisen helpottamiseksi koko kaapeli tai anturi tuntoelimineen voidaan sijoittaa suojaputkeen. Mikäli myös tuntoelin sijoitetaan suoraputkeen, on huomioitava, että laite toimii hitaammin ja epätarkemmin. Betoniin valettaessa (kuva 1) tuntoelin on sijoitettava välittömästi kaakelin, klinkkerin tai muun pinnoitteen alle. Kuva 1. Valaminen betoniin Kuva 2. Asentaminen harvalaudoitukseen Asennettaessa harvalaudoitukseen (kuva 2) tuntoelin voidaan sijoittaa välittömästi lämmönluovutuslevyn alle putken lähelle, harvalaudoituksen uraan. Ura on tehtävä niin syväksi, että tuntoelin ei vaurioidu lämmönluovutuslevyä ja lattiapintaa asennettaessa, mutta niin, että tuntoelin on kiinni lämmönluovutuslevyssä. Kun anturi asennetaan lattialämmityslastulevyyn (kuva 3), sekä kaapeli että tuntoelin voidaan upottaa lastulevyyn. HUOM! Merkitse piirustuksiin, mihin lattian kohtaan anturi on asennettu. Kuva 3. Asentaminen lattialämmityslastulevyyn 36

37 Lattialämmitysjärjestelmän asennuksen ja koepaineistuksen jälkeen jokaisen piirin kuristusventtiilit (menoventtiilit) säädetään laskettuihin säätöarvoihin. Uponor Control System (DEM) -ohjausjärjestelmässä on automaattinen tasapainotustoiminto, jolloin esisäätöä ei tarvita termostaattiohjatuissa piireissä. Menoventtiilit asennetaan täysin auki -asentoon. Järjestelmä hoitaa automaattisesti, että vesi kiertää jokaisessa lämmityspiirissä. Perinteisellä säätöjärjestelmällä varustetun lattialämmityksen kunkin piirin säätöarvo löytyy Uponorin tekemästä lattialämmityksen mitoituslaskelmasta. Säätöarvo tarkoittaa lukuarvoja venttiilin säätökiekossa. Käsisäätöisten piirien paluuventtiileissä on käsisäätöpyörät. Jos piiri halutaan sulkea, onnistuu se kiertämällä menoventtiili kiinni menojakotukissa. Jos lattialämmitysjärjestelmään kuuluu huonetermostaatteja, asennetaan termostaattiohjattujen piirien paluuventtiileihin toimilaitteet. Tarkista, että toimilaitteet on kytketty oikeisiin paluuventtiileihin. Näin varmistetaan, että huonetermostaatit ohjaavat oikeita piirejä. Aseta huonetermostaatin asetusarvoksi haluttu huonelämpötila, esim. +21 ºC. Järjestelmään asetetaan normaali paine 0,5 1,5 bar. Pumppu ja lämmönlähde kytketään päälle ja lämpötilaa lisätään hitaasti. Piirien paluujohdoista voidaan tunnustella, että lämmin vesi virtaa piireissä. Lämmönlähteeltä lähtevän menoveden lämpötilaa tulee säätää ulkolämpötilan mukaan. Säätölaitteeseen asetetaan loiva käyrä. Koska lattialämmitys on matalalämpötilajärjestelmä, niin veden maksimilämpötilaksi yleensä riittää betonilattioissa 35 ºC ja puulattioissa 45 ºC. on saavutettu. Laatan kosteus tarkistetaan aina ennen pinnoitustöiden aloittamista. Noudatettava massan toimittajan kuivumisohjeita. Pinnotteiden liimojen ja saumausmassojen tasainen kuivuminen edellyttää, että laatan annetaan jäähtyä ennen niiden levittämistä, ei kuitenkaan alle 15 C:een. Pinnoitteet kiinnitetään niiden valmistajien ohjeita noudattaen. Sen jälkeen lämpötilaa kohotetaan taas vähitellen, max. 5 C/vrk. Käyttöohje Lattialämmityksen käyttö on helppoa eikä normaalisti vaadi säätötoimenpiteitä. Huolehdi, ettei lattialämmitysjärjestelmän menoveden lämpötila ole liian korkea eli se ei koskaan ylitä 45 C. Aseta huonetermostaateille haluttu lämpötila, esim. 21 C. Pumpun annetaan käydä jatkuvasti myös kesäaikana. Tällöin huonetermostaatit sulkevat lämmön niistä huoneista, joissa huonetermostaatti on. Kaikissa muissa, käsisäädöllä varustetuissa piireissä lämmönohjaus jatkuu normaalisti. Jos lattialämmitysjärjestelmä suljetaan kokonaan ajaksi, jolloin sitä ei tarvita lämmön tuottamiseen, on olemassa vaara, että pumput ja venttiilit jumiutuvat. Tämän estämiseksi järjestelmä voidaan varustaa laitteella, joka käyttää pumppua automaattisesti. Muutoin pumppuja on käytettävä joka viikko ja venttiileitä joka kuukausi. Uponor Control System (DEM) -ohjausjärjestelmässä automaattinen pumpun ja venttiilien ylläpitotoiminto estää venttiilien juuttumisen. On suositeltavaa, että lattiapinnan lämpötila ei asuintiloissa ylitä 27 ºC. Puulattiat, lamelliparketit tai vastaavat saattavat kuivua liikaa yli 27 ºC:een pintalämpötiloissa ja vaurioitua. Sen vuoksi on tärkeää, että lämmönlähteen säätölaitteet ja huonetermostaatit ovat toiminnassa ennen kuin lattiapinnoite asennetaan. Varmista myös, että kaikki piirit toimivat niin ettei koko talon lämpötila ole riippuvainen yhdestä tai kahdesta piiristä. Muilta osin seuraa lattiapinnoitevalmistajan ohjeita. Lämpötilan nostaminen betonilattiassa MENO- JA PALUUVEDEN LÄMPÖTILA C Maksimirajoitus Minimirajoitus Menovesi Paluuvesi Lattialämmityksen toimintalämpötilat betonilattiassa. T=5 C (max) Betonin annetaan kuivua vähintään 3 viikkoa. Kun järjestelmä otetaan käyttöön, menoveden lämpötilaksi asetetaan +15 C. Sen jälkeen veden lämpötilaa nostetaan päivittäin 5 C, kunnes oleskelulämpötila C ULKOILMAN LÄMPÖTILA 37

38 Huolto Uponor-lattialämmitys ei tarvitse normaalisti erityistä huoltoa. Riittää, kun seuraat, että huonelämpötila pysyy asetetussa arvossa ja teet alla mainitut tarkastukset säännöllisesti. Jos järjestelmässä on laite, joka antaa vakiomenoveden lämpötilan (esim. Uponor Push 15/22/45), on menoveden lämpötilaa muutettava joitakin kertoja lämmityskauden aikana. Kesä- ja talviajan vaihdot on tehtävä lämmitysjärjestelmässä manuaalisesti, mikäli säätöjärjestelmässä ei ole siihen liittyvää automatiikkaa. Huonetermostaattien ja toimilaitteiden toiminnan tarkastaminen Kierrä huonetermostaatissa olevaa säätöpyörää myötäpäivään maksimiin tai nosta langattoman termostaatin asetusarvo maksimiin. Odota noin viisi minuuttia. Tällöin merkin tulee näkyä toimilaitteen ikkunassa. Kierrä tämän jälkeen termostaatin pyörää vastapäivään alimpaan arvoon tai aseta langattoman termostaatin arvo minimiin. Odota noin viisi minuuttia. Toimilaitteessa olevan ikkunan tulee olla nyt auki, ts. merkki ei ole näkyvissä. Säädä lopuksi haluttu huoneenlämpö termostaatilla. Tarkasta, että venttiilin kara painuu noin 2 mm sisään ja palautuu jousivoiman vaikutuksesta. Irrota vain yksi toimilaite kerrallaan sekaantumisen välttämiseksi. Tarkasta pumppu. Ota yhteys asentajaan, jos havaitset jotakin epätavallista. Kuuntele, kuuluuko pumpusta epätavallista ääntä Tarkasta, onko olemassa merkkejä häiriöistä järjestelmän virtauksissa. Parin vuoden välein on hyvä tarkastaa langattoman termostaatin paristo. Toimilaitteen asentaminen paikoilleen Aseta toimilaite suoraan venttiilin karan päälle, paina toimilaite karaa vasten ja kiristä mutteri. Kierrä mutteri käsin. Älä käytä mitään työkaluja. Ennaltaehkäisevä huolto Seuraavat tarkastukset suoritetaan 1 2 kertaa vuodessa. Tarkasta lämmitysjärjestelmän lämpötilat ja paine. Tarkasta liittimet ja venttiilien karat jakotukissa. Mikäli havaitset jotakin tavallisuudesta poikkeavaa, ota yhteys putkiasentajaan. Tarkasta, ettei jakotukissa ole värimuutoksia tai sakkautumia. Tunnustele käsin, onko liittimissä tai lattialla kosteutta Irrota toimilaite ja tarkasta, ettei sen sisällä ole kosteutta. 38

39 Esisäätöarvot Suunnitelmissa on laskettuna piirien esisäätöarvot Mikäli käytetään langatonta (DEM) säätöjärjestelmää, voidaan I-76-käyttöpaneelilla ottaa käyttöön automaattinen tasapainotus. Tällöin esisäätöjä ei tarvita. Lämmityspiirien esisäädön asettaminen. säätöpyörällä Sulje menojakotukin säätöpyörä. Uponor PRO 1 -jakotukin painehäviöt Oheinen käyrästö kertoo jakotukin meno- ja paluuventtiilin painehäviöt. Menoventtiilin ollessa täysin auki ja paluuventtiilin ollessa eri säätöarvoissaan. Putkipiirin pituus ja haluttu lämmönluovutus määräävät virtauksen (l/s) ja painehäviön p (kpa). Halutun virtauksen saamiseksi jakotukista on jokainen putkipiiri säädettävä erikseen menoventtiilin avulla. Nosta asetusrengasta ja käännä sitä MYÖTÄPÄIVÄÄN, kunnes haluamasi säätöarvo näkyy merkkiviivan kohdalla. Paina asetusrengas alas. Avaa säätöpyörä pysäyttimeen asti Pysäytin 2. Säätöarvo 3. Merkkiviiva Virtausmittarilla Virtaa säädetään kääntämällä virtausmittaria, kunnes se näyttää oikean lukeman. Asetusrenkaan avulla voit rajoittaa säätöalueen kattamaan suljetun putkipiirin ja säädetyn virtauksen väliin. Ohitusputken virtauksen säätäminen Ohitusputken virtaamaa säädetään menojakotukin säätöruuvilla. Toimilaitteiden ja lämpömittarin asennus. 1. Irrota paluujakotukin muoviset säätönupit ja aseta niiden tilalle Uponor Pro -toimilaitteet. 2. Toimilaitteet kiinnitetään käsin. Älä käytä mitään työkaluja! 3. Paina perussarjan lämpömittarit paikoilleen. Tekniset tiedot Suurin sallittu käyttölämpötila 60 % Suurin sallittu käyttöpaine 6 bar Suurin sallittu virtaus jakotukkia kohden 1 l/s ,5 3 3,5 4 5 Asetus Inställn Painehäviö (kpa) ,01 0,02 0,03 0,04 0,05 0,1 0,2 0,3 Virtaus Flöde (l/s) 39
