1 2016 Prosella Scandinavian Oy PT200 lukon käyttöohje

2 Sisällysluettelo 1. PT200 lukon esi ely 1.1 Mikä PT200 lukko on 1.2 Hallintakor t 2. Lukon toiminta lat 2.1 Vapaa valinta (vierailija- la) 2.2 Kiinteä määritys (määrite y la) 3. Lukon toiminta 3.1 Koodin ja RF-tunnisteen käy ö 3.2 Vapaa valinta - la 3.3 Kiinteä määritys - la 3.4 Hätäavaus 3.5 Paristojen loppumisen varoitus ja paristojen vaihto 4. Hallintakor en käy ö 4.1 Omistaja-kor (owner card) 4.2 Master-kor Master 1 ja 2 kor en toiminta Vanhojen master-kor en korvaaminen uusilla 4.3 Käy äjäkor (user card) Vapaa valinta (vierailija- la) Kiinteä määritys (määrite y la) Vanhojen käy äjäkor en korvaaminen uusilla 4.4 Hallintakor (maintenance card) 4.5 Tietojen jäljityskor (audit trail card) 4.6 Lukon edot-kor (lock info card) 5. Ohjeistus lukon käy öön LIITE A Merkkiäänet ja -valot LIITE B Vianmääritys

3 1. PT200 lukon esittely 1.1 Mikä PT200 lukko on PT200 on lukko, jota käytetään joko 13,56 MHz RF-tunnisteilla tai kosketusnäppäimistöllä. PT200 pystyy toimimaan joko offline tai onlinelassa. Online-järjestelmää varten tarvitaan erikseen la avia lisävarusteita, kuten access point sekä server- ja client-ohjelmistot. Online-järjestelmän asennus selitetään Esmart Ultra-ohjeessa. 1.2 Hallintakor t Key Card Avainkor. Sisältää yksilöllisen auten koin avaimen. Setup Card Asetuskor. Käytetään lukkojen ohjelmoin in. Owner Card Omistajan kor. Käytetään Master-kor en hallintaan. Master Card 1 Kor lla voidaan avata ja sulkea lukot, sammu aa hälytykset sekä poistaa ja rekisteröidä käy äjäkor eja. Master Card 2 Kor lla voidaan avata ja sulkea lukot sekä sammu aa hälytykset. User card Käy äjäkor, jolla voidaan avata ja sulkea lukko. Audit Trail Card Tietojen jäljityskor. Kerää 18 viimeisintä tapahtumaa lukolta. Tiedot voidaan siirtää etokoneelle. Maintenance Card Huoltokor. Kor lla voidaan mm. ase aa lukkojen kellonaika ja rekisteröidä uusia master-kor eja. Lock Info Card Kerää erilaista etoa lukoilta. Yhdelle kor lle voidaan kerätä edot jopa 120 lukolta. 3

4 2. Lukon toimintatilat PT200 lukot on suunniteltu soveltumaan erilaisiin käy ötarpeisiin yksinkertaisen ohjelmoinnin avulla. Lukoille voidaan ohjelmoida seuraavat toiminta lat joko ennen tai jälkeen lukon asennuksen: 2.1 Vapaa valinta (vierailija- la) Käy äjä voi valita minkä tahansa vapaan kaapin LED-valo vilkkuu, kun kaappi on käytössä Yhdellä kor lla voidaan käy ää montaa kaappia (maks. 8 käy äjää / kaappi) Lukoille voidaan ohjelmoida aikarajoituksia 2.2 Kiinteä määritys (määrite y la) Käy äjälle määritetään käyte äväksi e y kaappi Yhdelle käy äjälle voidaan antaa pääsy useaan kaappiin (maks. 5 kaappia) Yhtä kaappia voi käy ää usealla eri kor lla (maks. 8 käy äjää / kaappi) 4

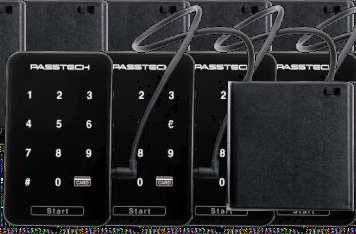

5 3. Lukon toiminta 3.1 Koodin ja RF-tunnisteen käy ö PT200 lukko voi toimia kolmella eri tavalla Lukon etupaneelin ulkonäkö vaihtelee sen mukaan, mihin laan lukko on asete u Koodi ja RFID - lassa lukko toimii sekä numerokoodilla e ä RF-tunnisteella Vain RFID - lassa lukko toimii vain RF-tunnisteella (numeronäppäimistö ei ole käytössä) Vain koodi - lassa lukko toimii vain numerokoodilla eikä hyväksy mitään RF-tunniste a Eri lat asetetaan Maintenance tai Setup - kor lla Alla esite ynä lukon etupaneelin ulkonäkö edellä mainituissa eri loissa Koodi ja RFID Vain RFID Vain koodi 5

6 3.2 Vapaa valinta - la - Koodilla avaaminen ja lukitseminen 1. Lukitseminen : Valitse vapaa kaappi, paina lukon Start - painike a, näppäile vapaavalintainen nelinumeroinen koodi ja paina uudelleen Start - painike a 2. Avaaminen : Aiemmin lukitsemallasi lukolla: Paina Start - painike a, näppäile sama koodi, jolla lukitsit lukon ja paina uudelleen Start - painike a. Lukko avautuu ja jää auki. - RF-tunnisteella avaaminen ja lukitseminen 1. Lukitseminen : Valitse vapaa kaappi, paina lukon Start - painike a ja käytä RF-tunniste a lukolla. 2. Avaaminen : Aiemmin lukitsemallasi lukolla: Paina Start - painike a jä käytä RF-tunniste a lukolla. Lukko avautuu ja jää auki. HUOM! Kun lukko on auki, voidaan se lukita millä tahansa nelinumeroisella koodilla. Koodi poistuu lukon muis sta joka avauskerralla. 6

7 3.3 Kiinteä määritys - la - Koodilla avaaminen ja lukitseminen 1. Oletuskoodi on Avaaminen : Paina Start - painike a, näppäile saamasi koodi, ja paina uudelleen Start - painike a. 3. Lukitseminen : Lukko menee automaa ses lukkoon muutaman sekunnin kulu ua avaamisesta. 4. Koodin vaihtaminen : Paina Start -painike a, näppäile vanha koodi, paina Start -painike a, näppäile uusi koodi, paina Start -painike a, näppäile uusi koodi uudestaan ja paina Start -painike a. HUOM! Koodin voi vaihtaa vain lukon ollessa auki. - RF-tunnisteella avaaminen ja lukitseminen 1. RF-tunniste a voidaan käy ää yhdessä numerokoodin kanssa. Paina Start - painike a ja käytä RF-tunniste lukolla. 2. Kun RF-tunniste a käytetään, poistuu oletus. koodi 1234 lukolta. Käy äjän koodi sen sijaan säilyy lukon muis ssa. 3. Kun käy äjä haluaa vaihtaa avauskoodin, tapahtuu se samoin, kuin edellä kohdassa Koodin vaihtaminen. Oletuskoodia 1234 ei voi valita käy äjän koodiksi. 7

8 3.4 Hätäavaus 1. Jos käy äjä unohtaa avauskoodinsa tai hukkaa RF-tunnisteensa, lukkojen hallinnoija voi avata lukon Master 1-kor lla tai Masterkoodilla 2. Jos Master-koodi on määrite y: Paina Start -painike a, näppäile Masterkoodi ja paina Start -painike a avataksesi minkä tahansa lukon. Master-koodi määritetään Setup-kor lla. 3. Jos lukon avaamiseen käytetään Master 1- kor a, palautuu lukko tehdasasetuksiin eli lukko jää auki ja vapaa valinta- lassa ja määritetyssä lassa avauskoodi on Käy äjän RF-tunniste poistuu lukon muis sta, mikäli lukko avataan Master 1-kor lla. 5. Mikäli lukko lakkaa toimimasta tyhjentyneiden paristojen takia, on se mahdollista avata lisävarusteena saatavan varavirtalähteen avulla. 8

9 3.5 Paristojen loppumisen varoitus ja paristojen vaihto Lukko toimii neljällä (4) 1,5V AA paristolla (6V). (1) Kun paristojen jännite on alhainen : 1. Lukko piippaa 5 kertaa 2. Punainen LED-merkkivalo palaa 3. Tieto alhaisesta paristojänni eestä kirjautuu käy äjän RF-tunnisteelle. (Lukkojen hallinnoija) saa edon alhaisesta jänni eestä, kun tunniste luetaan hallintaohjelmalla) (2) Paristojen vaihto 1. Avaa lukon takaosassa oleva paristokotelo. 2. Vaihda paristot uusiin. 3. Kun vaihdat paristot, älä käytä eri merkkisiä sekaisin ja käytä vain uusia paristoja. 4. Jos poistat paristot, etkä aseta uusia paristoja kolmen minuu n kuluessa, palautuu lukon päiväys tehdasasetukseen ( ). 5. Mikäli päiväys palautuu, käytä huoltokor a (Maintenance card) ase aaksesi päiväyksen oikeaksi. (Ajan ja päiväyksen ase aminen - kts. LOS-ohjelman käy öohje). HUOM! KÄYTÄ VAIN OIKEANLAISIA PARISTOJA VÄÄRIÄ PARISTOJA KÄYTETTÄESSÄ ON OLEMASSA RÄJÄHDYSVAARA! HÄVITÄ KÄYTETYT PARISTOT ALUEESI OHJEIDEN MUKAAN! 9

10 4. Hallintakorttien käyttö 4.1 Omistaja-kor (Owner card) Omistaja-kor lla voidaan poistaa master-kor n rekisteröin. Toisin sanoen omistaja-kor lla poistetaan käytössä oleva master-kor ja tehdään lukko valmiiksi uuden master-kor n rekisteröin ä varten. Master-kor n vaihtaminen on yksinkertaista: 1. Vie omistaja-kor lukolle ja pidä sitä siinä, kunnes kuuluu yksi piippaus ja punainen merkkivalo sy yy. 2. Nyt kaikki master-kor t on poiste u lukolta. 3. Kun omistaja-kor on lue u, vie lukolle uusi master-kor rekisteröidäksesi sen. 4.2 Master-kor Master 1 ja 2 - kor en toiminta 1. Master-kor eja on kahta tyyppiä : Master 1 - kor : Hälytyksen sammutus, lukon avaus ja käy äjän tunnisteen poisto. Tarpeellinen, kun käy äjä on hukannut RF-tunnisteensa. Kun Master 1 - kor luetaan lukolla, lukko on valmis vastaano amaan uusia käy äjätunnisteita. Master 2 - kor : Hälytyksen sammutus, lukon avaus ja lukitseminen. Tarpeellinen, kun lukko tarvitsee avata tai lukita lapäises. Aiemmin ohjelmoidut käy äjätunnisteet säilyvät lukolla. 2. Master - kor eja voi olla maks. 5 / lukko. 10

11 4.2.2 Vanhojen master-kor en korvaaminen uusilla Jos vanha Master-kor katoaa, on kaksi tapaa poistaa vanha kor lukolta ja ohjelmoida uusi. (1) Huoltokor n (Maintenance card) avulla : 1. Lue kaikki lukolla käyte ävät master-kor t LOS-ohjelman Maintenance - kohdassa. 2. Laita huoltokor lukijaan ja lataa masterkor en edot huoltokor lle. 3. Lue huoltokor kaikilla tarvi avilla lukoilla. Tällöin lukolle viedään eto uusista masterkorteista. (2) Omistajan kor n (Owner card) avulla : 1. Poista vanhan master-kor n edot lukolta (katso kohta 4.1) omistaja-kor lla 2. Lue uudet master-kor t (1-5 kpl) lukolla. Tämän jälkeen vanhat master-kor t eivät enää toimi. 3. Toista kohdat 1-2 kaikilla tarvi avilla lukoilla. Kaikki käyte ävät master-kor t pitää rekisteröidä lukoille uudestaan, kun käytetään omistajan-kor a! Omistajan kor poistaa lukon muis sta KAIKKI sinne ohjelmoidut master-kor t! 11

12 4.3 Käy äjäkor (User card) Vapaa valinta (vierailija- la) Vapaa valinta- lassa lukko on aluksi auki (telki on lukon sisällä). (1) Kaapin o aminen käy öön 1. Valitse vapaa kaappi. 2. Laita tavarasi kaappiin. 3. Paina lukon etuosassa olevaa Start - painike a herä ääksesi lukon. Vie si en käy äjäkor (tai mikä tahansa yhteensopiva RF-tunniste) kiinni lukon etuosaan. 4. Odota, kunnes vihreä valo sy yy ja kuuluu yksi piippaus. 5. Telki tulee ulos ja lukko luki uu. 6. Sulje ovi. Varmista, e ä ovi on lukossa, vetämällä kevyes lukosta. (2) Lukon avaaminen 1. Mene sille kaapille, jonka valitsit aiemmin. 2. Paina lukon etuosassa olevaa Start - painike a. 3. Vie kor si / tunnisteesi kiinni lukon etuosaan. 4. Lukko tarkistaa lukon ID:n ja tunnisteen 5. Jos tunniste hyväksytään, lukkoon sy yy vihreä valo ja se piippaa kerran. 6. Telki menee lukon sisään ja kaappi on auki. Ota tavarasi kaapista ja jätä ovi auki. 7. Käy äjän edot poistuvat lukosta, jolloin seuraava käy äjä voi o aa kaapin käy öön. Vapaa valinta - lassa lukko lukee ja kirjoi aa tunniste a. Se vie hetken aikaa, joten älä poista tunniste asi lukolta, ennen kuin lukko reagoi! 12

13 4.3.2 Kiinteä määritys (määrite y la) Kiinteä määritys- lassa lukko on aluksi luki una (telki on ulkona). 1. Paina lukon etuosassa olevaa Start - painike a. 2. Vie lukolle määrite y tunniste kiinni lukon etuosaan. 3. Lukko tarkistaa tunnisteen, vihreä valo sy yy ja lukko piippaa kerran. Lukko avautuu ja luki uu automaa ses viiden sekunnin kulu ua. 4. Lukitaksesi lukon, laita vain ovi kiinni, jolloin lukko pysyy luki una Vanhojen käy äjäkor en korvaaminen uusilla (1) Vapaa valinta - la 1. Jos lukko on luki una, avaa se master-kor lla. 2. Vie uusi käy äjäkor lukolle. Lukko hyväksyy sen uudeksi käy äjäkor ksi eikä enää hyväksy aiempaa kor a. 3. Jos lukko on auki, vie uusi käy äjäkor lukolle ja lukko rekisteröi sen. Aiempi käy äjäkor ei toimi enää. (2) Kiinteä määritys - la 1. Valtuuta uusi käy äjäkor lukolle LOSohjelmalla. 2. Vie master-kor lukolle poistaaksesi vanhan käy äjäkor n. Vie si en uusi kor lukolle. 3. Nyt lukko hyväksyy vain uuden käy äjäkor n ja aiemman kor n edot poistuvat lukosta. 4. Mikäli lukolle on määrite y useita käy äjätunnisteita/-kor eja, pitää ne kaikki määri ää uudelleen. (Katso LOS- ja LMS-ohjeet) 13

14 4.4 Hallintakor (Maintenance card) 1. Ohjemoi hallintakor haluamillesi asetuksille LOS-ohjelmalla. 2. Vie hallintakor jokaiselle lukolle, joille haluat tehdä kohdassa 1 tekemäsi asetukset. 3. Lukon aika, master-kor t, master-koodi, langa omat ominaisuudet ym. päivitetään hallintakor lla. 4.5 Tietojen jäljityskor (Audit trail card) 1. Vie etojen jäljityskor lukolle. 2. Lukon viimeisimmät tapahtumat (max. 18 kpl) tallentuvat kor lle. Tallennus on käynnissä, kun lukosta kuluuu melodia. Älä poista kor a, ennen kuin melodia loppuu. 3. Lue kor LOS-ohjelmalla, jolloin viimeisimmän 18 tapahtuman edot tallentuvat etokoneelle. 4.6 Lukon edot - kor (Lock info card) 1. Vie lukon edot-kor lukolle. 2. Kor lle latautuu lukuisia etoja lukolta. Yhdelle kor lle voidaan ladata maks. 120 lukon edot. 3. Lue kor LOS-ohjelmalla, jolloin kaikki eto kor lta tallentuu etokoneelle. 4. Tällä tavalla saadaan etoon mm. lukon ID, toiminta la, paristojen taso, aika, automaa sen avauksen asetukset, RF kanava jne. HUOM! Lukon edot-kor n tulee olla varuste u 4k sirulla. Normaalit 1k kor t eivät käy. Lisä etoja hallintakorteista ja niiden määri ämisestä löydät LMS, LOS ja Esmart Ultra Client - ohjeista. 14

15 5. Ohjeistus lukon käyttöön Kaikki numerokoodit ovat nelinumeroisia (0-9) Start -painike = herätyspainike. Näppäimistö ja RF-lukija eivät reagoi ennen kuin Start -painike a painetaan. Avaaminen / lukitseminen : Vihreä LED-merkkivalo palaa 0,2 sekun a ja lukosta kuuluu 0,2 s kestävä piippaus Onnistunut ohjelmoin = melodia Virheellinen toiminta : Punainen LED-merkkivalo vilkkuu 3 kertaa ja kuuluu 3 piippausta. Alhainen paristojännite : Punainen LED-merkkivalo vilkkuu 5 kertaa ja kuuluu 5 piippausta. Väärä koodi tai näppäilty koodi on yli 4 merkkiä pitkä : Punainen LED-merkkivalo vilkkuu 3 kertaa ja kuuluu 3 piippausta ja lukko menee lepo laan. Herätä lukko uudelleen painamalla Start - painike a. Jos toimintoa ei viedä loppuun (esim. syötetään koodiksi vain 3 numeroa), toiminta on sama kuin edellisessä kohdassa. 15

16 LIITE A Merkkiäänet ja -valot ÄÄNI VALO KUVAUS 1 x lyhyt piippaus 1 x vihreä (2 sek.) OK 2 x lyhyt piippaus 1 x punainen (2 sek.) Virheellinen toiminta 3 x lyhyt piippaus Do-re-mi melodia 1 x punainen ja vihreä vuoron perään 1 x punainen ja vihreä vuoron perään Aika loppui Asetus / tilan vaihto / ajan asetus onnistui 5 x lyhyt piippaus 5 x punainen & vihreä Alhainen paristojännite Do-re-mi melodia 2 x punainen & vihreä Etu- ja takaosa yhdistetty onnistuneesti 1 x lyhyt piippaus 1 x vihreä Hälytys sammutettu Melodia 1 x vihreä Omistaja-/master-kortti rekisteröity Ei piippausta Ei piippausta Ei piippausta vihreä ja punainen vilkkuvat punainen päälle/pois vihreä päälle/pois 1) Omistaja korttia ei ole rekisteröity, 2) Avaintunniste ei ole voimassa tähän aikaan Omistaja-kortti on rekisteröity, mutta master-korttia ei Omistaja- ja master-kortti on rekisteröity mutta ei käyttäjäkorttia määritettyyn tilaan 16

17 LIITE B Vianmääritys Master-kortin rekisteröiminen lukolle ei onnistu. Lukko ei aukea masterkortilla 1) Master kortin rekisteröinti tulee tehdä, kun vanha master-kortti on poistettu lukolta omistaja-kortilla 2) Vie master-kortti lukolle omistaja-kortin jälkeen, ennen kuin aika loppuu Master korttia ei ole rekisteröity lukolle. Rekisteröi master-kortti ohjeen mukaan. 1. Tarkista käyttäjäkortin asetukset LOS-ohjelmalla Lukko ei aukea tai lukitu käyttäjän kortilla tai tunnisteella (1) Vapaa valinta - tila Voimassa olo / toimintatila / lukon ID / kortilla käytettävien lukkojen määrä (2) Kiinteä määritys - tila Voimassa olo / toimintatila / lukon ID / kortilla käytettävien lukkojen määrä 2. Tarkista lukon päiväys/kellonaika 3. Vanha käyttäjäkortti voi olla vielä lukon muistissa. Poista lukolta vanha kortti ja rekisteröi uusi. Kun "Start"-painiketta painetaan, kuuluu viisi piippausta ja valot vilkkuvat Alhainen paristojännite. Vaihda paristot. Telki ei liiku vaikka kortti ja lukko toimivat oikein Ovi ei mahdollisesti sulkeudu kunnolla. Tarkasta, että mikään ei työnnä lukkorunkoa tai ovea. 17
