Rollock-Älylukko, E111 ja E112 KÄYTTÖOHJE.

Transkriptio

1 Rollock-Älylukko, E111 ja E112 KÄYTTÖOHJE

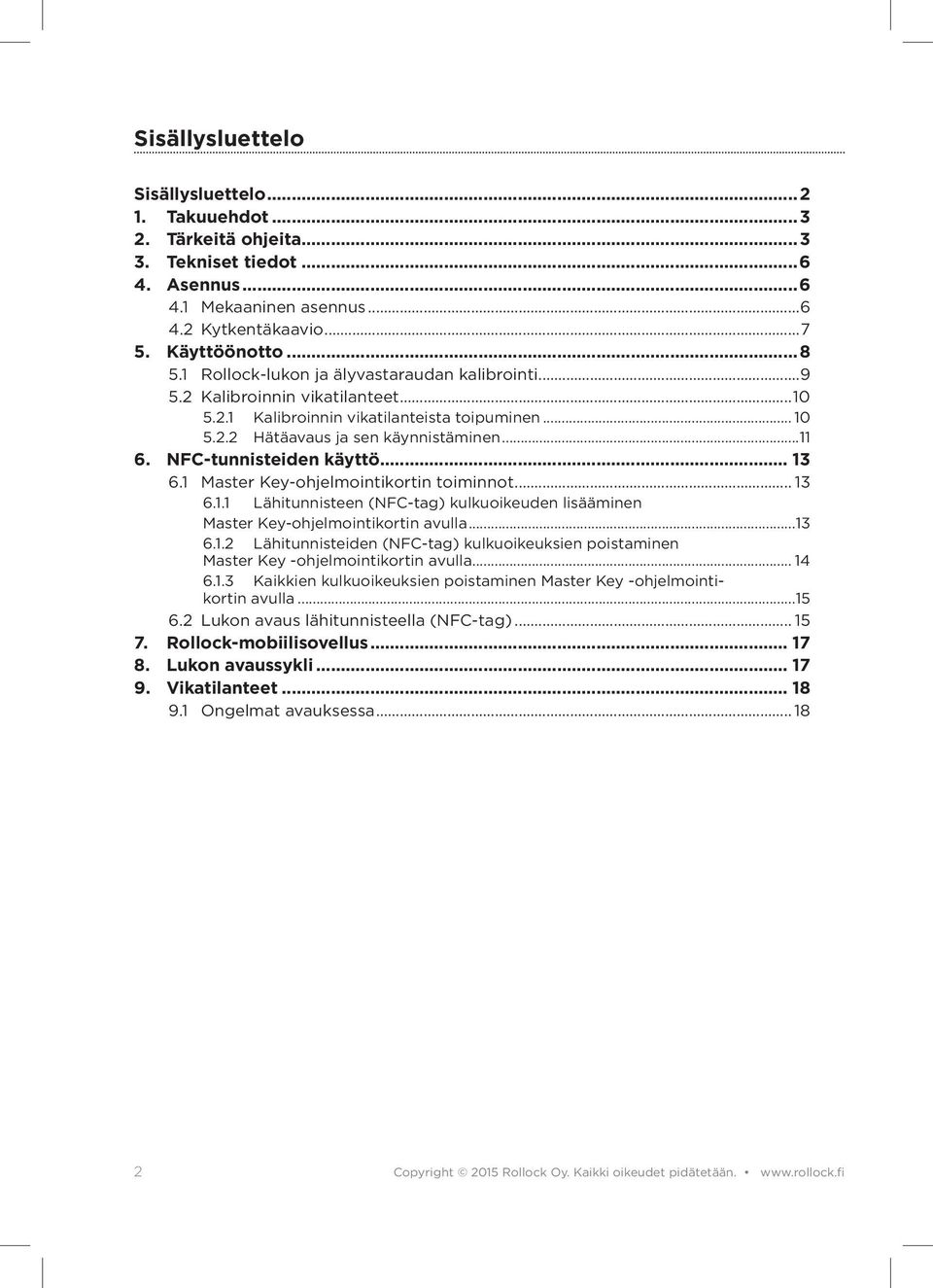

2 Sisällysluettelo Sisällysluettelo Takuuehdot Tärkeitä ohjeita Tekniset tiedot Asennus Mekaaninen asennus Kytkentäkaavio Käyttöönotto Rollock-lukon ja älyvastaraudan kalibrointi Kalibroinnin vikatilanteet Kalibroinnin vikatilanteista toipuminen Hätäavaus ja sen käynnistäminen NFC-tunnisteiden käyttö Master Key-ohjelmointikortin toiminnot Lähitunnisteen (NFC-tag) kulkuoikeuden lisääminen Master Key-ohjelmointikortin avulla Lähitunnisteiden (NFC-tag) kulkuoikeuksien poistaminen Master Key -ohjelmointikortin avulla Kaikkien kulkuoikeuksien poistaminen Master Key -ohjelmointikortin avulla Lukon avaus lähitunnisteella (NFC-tag) Rollock-mobiilisovellus Lukon avaussykli Vikatilanteet Ongelmat avauksessa Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään.

3 1. Takuuehdot Rollock Oy myöntää Rollock älylukolle kahden (2) vuoden valmistajan takuun. Katso tarkemmat lisätiedot takuuehdoista erillisestä dokumentista Rollock tuotteiden yleiset takuuehdot. 2. Tärkeitä ohjeita Rollock -älylukon asiaton käyttö voi aiheuttaa vahinkoja tuotteelle ja käyttäjälle. Lue tämä käyttöohje ennen kuin käytät tuotetta välttääksesi lukon mahdollisen vahingoittumisen. Käyttöohje sisältää tärkeitä turvallisuutta, asennusta, käyttöä ja erityistilanteita koskevia ohjeita. Rollock Oy ei vastaa vahingoista, jotka johtuvat käyttöohjeen turvallisuusohjeiden noudattamatta jättämisestä. Avatessasi tuotepakkauksen, varmista ettei lukossa ole näkyviä vaurioita. Mikäli huomaat selviä vaurioita, älä yritä asentaa lukkoa, vaan ota välittömästi yhteys jälleenmyyjääsi. Rollock älylukko sisältää elektronisia komponentteja ja vaatii täten sähköä toimiakseen. Sähkökytkentöjä tehtäessä on noudatettava seuraavia ohjeita: Lukko voidaan sähköistää kiinnittämällä se lisälaitteena myytävän muuntajan avulla tavalliseen pistorasiaan, mikäli sellainen löytyy sopivalta etäisyydeltä lukosta. Tämän kytkentätavan käyttäminen ei vaadi erityistoimenpiteitä käyttäjän puolelta. Rollockälylukko voidaan sähköistää myös kiinteällä suorakytkennällä sähköverkkoon, mikäli tämän liitännän tekee asianmukaisesti ja lainsäädännön määräysten mukaisesti pätevyyden omaavaa ammattilainen. LOUKKAANTUMISVAARA! Rollock-lukon saa liittää suorakytkennällä sähköverkkoon (230V) vain pätevyyden omaava sähköalan ammattilainen, joka tuntee tarkoin voimassaolevat määräykset ja noudattaa niitä huolellisesti. Jätä sähköasennukset ja korjaukset aina valtuutetun ammattilaisen tehtäviksi. Asiattomat sähköasennukset voivat vahingoittaa lukkoa, eikä tuotetakuu kata tämänkaltaisia vahinkoja. Lisäksi sähköasennuksista voi aiheutua laitteen käyttäjälle vaaratilanteita, joista Rollock Oy ei voi olla vastuussa. Rollock älylukko on huoltovapaa. Lukkorungossa käytettävä kääntyvätelki-teknologia mahdollistaa sen, ettei lukkorunkoa tarvitse öljytä perinteisten lukkojen tapaan, vaan siitä on lähinnä haittaa. Älä siis öljyä Rollock-lukkoasi! Rollock älylukon pakkauksessa tulee mukana Master Key ohjelmointikortti. Tämä kortti on paritettu lukkoosi tuotantotestauksen yhteydessä. Tarvitset ohjelmointikorttia lisätessäsi lukollesi hallinnointilaitteen (puhelin, tablet) ja voit käyttää sitä myös NFC-tunnisteiden lisäämiseen. Ohjelmointikortti on lukkokohtainen, eikä sitä voida vaihtaa toiseen. Älä siis misään tapauksessa hukkaa lukkosi ohjelmointikorttia! Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään. 3

4 3. Tekniset tiedot Käyttöjännite: 24V DC STAB ( V) Teho: Keskimääräinen tehonkulutus n. 4W Tilarele: Potentiaalivapaa relelähtö Max. 30 V AC/DC, 200mA, resistiivinen kuorma 6W Käyttölämpötila: -25 C C Aukioloaika: BT/NFC tunnisteen hyväksymisestä 15 s Teljen ulostulo: 14 mm Karaetäisyys: 50 mm Rintalevy: 30 mm, harjattu teräs Teljen kätisyys: Lukkokohtainen, erikseen vasen- ja oikeakätinen malli Tilatiedot: Telki takalukittuna (telki ulkona ja ovi kiinniasennossa) Telki sisällä Indikaattorit: Vihreä kiinteä 10 s, ovi avattavissa Vihreä vilkkuva 5 s, ovi avattavissa Punainen kiinteä 5 s, ovi lukittu Kiinteä valkoinen, ovi lukittu Sähkökatko: Sähkökatkon tapahtuessa lukko suorittaa automaattisen lukituksen Ovivälys: mm (rintalevyn ja vastalevyn välinen etäisyys) Vastalevy: Yksi tyyppi 4. Asennus 4.1 Mekaaninen asennus Älyvastaraudan ja lukkorungon fyysinen asennus tehdään tuotepakkauksesta löytyvän Rollock -lukon asennusohje dokumentin esittämällä tavalla. 4.2 Kytkentäkaavio HUOMIO! Jännitteiden kytkemisen jälkeen älyvastarauta antaa äänimerkin. 4 Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään.

5 5. Käyttöönotto Alla olevassa kuvassa nähdään valmiiksi oveen ja karmiin asennettu Rollock älylukko. Lukon näkyvät osat on listattu seuraavaksi: 1. NFC-lukija 2. Älyvastarauta 3. Induktiivisen tehonsiirron kelat 4. Sisäpuolen painike 5. Telki 6. Aputelki 7. Päiväkäyttötilan valintanappi 8. Valohela 9. Ulkopuolen painike 10. Lukkorunko Kuva 1. Rollock lukko valmiiksi asennettuna. Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään. 5

6 5.1 Rollock-lukon ja älyvastaraudan kalibrointi Rollock-lukon tehonsyötön kalibrointi tehdään jokaiselle lukolle käyttöönoton yhteydessä. Kalibroinnin aikana älyvastarauta säätää lukon käyttöjännitteet vaaditulle tasolle sekä asettaa tarvittavat kommunikointi-parametrit. HUOMIO! Ovea ei saa avata kalibroinnin aikana! Kalibroinnin aikana käyttäjän tulee olla huoneessa niin, että lukko voidaan avata kalibroinnin epäonnistuessa sisäpuolen painikkeesta mekaanisesti. Kalibroinnin vaiheet tulee tehdä alla esitetyn ohjeen mukaisessa järjestyksessä: 1. Varmista, että lukko ei ole päiväkäyttötilassa eli valintanappi (Kuva 1, kohta 7.) lukon rintalevyssä on yläasennossa. 2. Käynnistä kalibrointi asettamalla Rollock-tuotepakkauksesta löytyvä Master Key ohjelmointikortti älyvastaraudan NFC-lukijan (Kuva 1, kohta 1.) päälle jolloin kuuluu nouseva äänimerkki, kaksi piippausta 3. Sulje ovi sisäpuolelta. Painikkeen ympärillä olevan valohelan väri muuttuu valkoiseksi. 4. Oven sulkeuduttua älyvastarauta antaa uuden äänimerkin 5. Kalibrointi kestää kelojen asemoinnista riippuen sekuntia. Kalibroinnin aikana valkoiset ledit sammuvat ja syttyvät uudestaan. Kalibrointi on valmis, kun valohela vilkkuu vihreänä kolme kertaa ja älyvastarauta antaa äänimerkin. Kalibrointi voi myös epäonnistua, jos induktiokelojen asemointi on virheellinen (kts. 5.2 Kalibroinnin vikatilanteet). 6. Kalibroinnin onnistuminen varmistetaan avaamalla ja sulkemalla ovi. Jos kalibrointi on onnistunut, valohelan punaiset ledit syttyvät hetkeksi oven sulkeuduttua. 5.2 Kalibroinnin vikatilanteet Älyvastaraudan ja lukon asemoinnista johtuen induktiokelojen väli voi olla liian pitkä, tai kelat eivät kohdistu oikein. Asemointiongelmista johtuen lukon jännitettä ei välttämättä saada nostettua käyttötasolle, tai kommunikointi ei toimi halutulla tavalla. Älyvastarauta ilmoittaa kalibroinnin epäonnistumisesta noin sekunnin välein lyhyin äänimerkein. Lukon painikkeen ympärillä oleva valohela voi vilkkua epämääräisesti tai se ei pala ollenkaan. HUOMIO! Kalibrointi voidaan keskeyttää käyttämällä älyvastaraudalta sähköt pois. 6 Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään.

7 5.2.1 Kalibroinnin vikatilanteista toipuminen Varmista induktiokelojen asemointi sekä pysty- että vaakasuunnassa. Ovivälyksen tulee olla 2 5,5 mm. Pystysuunnassa lukkorungon ja älyvastaraudan ylä- ja alalaidan tulisi olla lähes samalla tasalla. Ovivälys Kuva 2. Ovivälys Jos kalibrointia ei ole keskeytetty käyttämällä älyvastaraudalta sähköjä pois, sulje ovi ja odota kunnes älyvastarauta yrittää jatkaa kalibrointia. Mikäli kalibrointi keskeytettiin eli älyvastaraudalta on käytetty sähköt pois, toimi kohdan 5.1. mukaisesti. Kuva 3. Kääntyvätelki lukittuna ja ovi auki Mikäli ovi on auki ja kääntyvätelki (Kuva 1, kohta 5.) on tullut lukitustilaan aputelkeä painamalla (Kuva 1, kohta 6.), saat teljen lukituksen poistettua painamalla sisäpuolen painikkeen alas ja työntämällä kääntyväteljen samalla sisään. Oven ollessa auki, ja kääntyväteljen ollessa lukitustilassa, ovea ei saa sulkea vaan lukitustila tulee poistaa edellämainitulla tavalla. Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään. 7

8 5.2.2 Epäonnistuneen kalibroinnin hätäavaus oven ulkopuolelta Kalibroinnin epäonnistuessa on mahdollista käynnistää lukon hätäavaus ohjelmointikortilla, jos olet jäänyt oven ulkopuolelle, etkä pääse käsiksi sisäpuolen painikkeeseen. 1. Käynnistä hätäavaus käyttämällä Master Key ohjelmointikorttia NFC-lukijan päällä. Älyvastarauta antaa äänimerkin. 2. Noin kahden (2) minuutin kuluessa lukon valohela sammuu ja lukko avautuu, mikäli jännite on tarpeeksi korkea. 3. Lukko on avattavissa, kun kuullaan solenoidin ohjausääni. HUOMIO! Älä paina painiketta ennen kuin kuulet solenoidin ohjausäänen! 4. Avaa ovi. 5. Aseta hätäavaus pois päältä käyttämällä Master Key -ohjelmointikorttia älyvastaraudan lähilukijan (NFC) päällä, TAI kytke jännite pois älyvastaraudalta. 6. Tarkista lukon ja älyvastaraudan asemointi. 7. Sulje ovi. 8. Kalibrointi käynnistyy automaattisesti uudelleen, jos älyvastaraudan jännitettä ei ole poistettu. 9. Mikäli jännite poistettiin, toimi tämän käyttöohjeen kohdan 5.1. mukaisesti. HUOMIO! Hätäavaus voi epäonnistua, jos lukon jännitettä ei saada nostettua tarpeeksi korkealle kelojen asemoinnista johtuen! Tällöin ainoa mahdollisuus lukon avaamiseen on mekaaninen murtaminen. Lukon hätäavaus ei ole mahdollista onnistuneen kalibroinnin jälkeen! 6. NFC-tunnisteiden käyttö 6.1 Master Key-ohjelmointikortin toiminnot Rollock-lukon Master Key -ohjelmointikortti on annettu lukolle tuotantotestauksen yhteydessä, EIKÄ sitä voida vaihtaa. Älä missään tapauksessa hukkaa korttia, sillä sitä ei voi korvata uudella! 8 Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään.

9 Ohjelmointikortin avulla käyttäjä voi: Käynnistää Rollock-lukon asennuksen yhteydessä ajettavan konfiguroinnin. Lisätä NFC-tunnisteiden (NFC-tag) kulkuoikeuksia. Poistaa NFC-tunnisteiden (NFC-tag) kulkuoikeuksia. Lisätä pääkäyttäjän mobiililaitteen Rollock-sovelluksella. Poistaa Rollock-lukolle tallennetut bluetooth-laiteparit. Ohjelmointikortin avulla käyttäjä ei voi: Avata lukkoa NFC-tunnisteen kulkuoikeuden lisääminen ohjelmointikortin avulla Lisää NFC-tunnisteille kulkuoikeuksia alla olevan ohjeen mukaisesti: 1. Käytä ohjelmointikorttia älyvastaraudan NFC-lukijan päällä. Vastarauta antaa äänimerkin, painikkeen valohela muuttuu punaiseksi ja lukko siirtyy ohjelmointitilaan. 2. Käytä NFC-tunnistetta, jolle kulkuoikeus halutaan lisätä, vastaraudan NFC-lukijan päällä. Onnistuneen tunnisteen lisäyksen jälkeen älyvastarauta antaa äänimerkin. 3. Toista kohta kaksi (2), jos haluat lisätä useita tunnisteita (max. 251 kpl). 4. Siirry ohjelmointitilasta normaaliin toimintatilaan käyttämällä ohjelmointikorttia uudelleen älyvastaraudan NFC-lukijan päällä. Valohelan väri muuttuu valkoiseksi ja lukko siirtyy normaaliin toimintatilaan. Älyvastarauta siirtyy automaattisesti pois ohjelmointitilasta kahden (2) minuutin kuluttua sen käynnistämisestä. HUOMIO! Kulkuoikeuksia voidaan lisätä vasta älyvastaraudan ja lukon onnistuneen kalibroinnin jälkeen (kohta 5.1.) NFC-tunnisteen kulkuoikeuksien poistaminen ohjelmointikortin avulla Poista NFC-tunnisteiden kulkuoikeuksia yksitellen alla olevan ohjeen mukaisesti: 1. Käytä ohjelmointikorttia älyvastaraudan NFC-lukijan päällä. Älyvastarauta antaa äänimerkin, valohelan muuttuu punaiseksi ja älyvastarauta siirtyy ohjelmointitilaan. 2. Käytä NFC-tunnistetta, jolta kulkuoikeus halutaan poistaa, NFC-lukijan päällä. Onnistuneen tunnisteen poiston jälkeen älyvastarauta antaa äänimerkin. 3. Toista kohta kaksi (2), jos haluat poistaa useita tunnisteita. 4. Siirry ohjelmointitilasta normaaliin toimintatilaan käyttämällä ohjelmointikorttia uudelleen vastaraudan NFC-lukijan päällä. Valohela muuttuu valkoiseksi ja lukko siirtyy normaaliin toimintatilaan. Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään. 9

10 Älyvastarauta siirtyy automaattisesti pois ohjelmointitilasta kahden (2) minuutin päästä sen käynnistämisestä Kaikkien kulkuoikeuksien poistaminen ohjelmointikortin avulla Ohjelmointikortin avulla voidaan poistaa kaikki kulkuoikeudet kerralla. Kulkuoikeudet poistetaan kaikilta mobiililaitteilta seuraavasti: 1. Aseta Master Key -ohjelmointikortti älyvastaraudan NFC-lukijan päälle. 2. Pidä ohjelmointikorttia yhtäjaksoisesti NFC-lukijan päällä n. 30 sekunnin ajan kunnes älyvastarauta antaa laskevan äänimerkin. 3. Poista ohjelmointikortti NFC-lukijan päältä, jos et halua poistaa myös NFC-tunnisteita 4. Älyvastarauta siirtyy automaattisesti pois ohjelmointitilasta. Kulkuoikeudet poistetaan kaikilta lähitunnisteilta (NFC-tag) seuraavasti: 1. Aseta Master Key -ohjelmointikortti älyvastaraudan NFC-lukijan päälle. 2. Pidä ohjelmointikorttia yhtäjaksoisesti NFC-lukijan päällä n. 60 sekunnin ajan. Noin 30 sekunnin kohdalla kuullaan laskeva äänimerkki jolloin mobiililaitteiden kulkuoikeidet poistetaan. Noin 60 sekunnin kohdalla kuullaan toinen laskeva äänimerkki jolloin kaikki lähitunnisteiden kulkuoikeudet poistetaan. 3. Poista ohjelmointikortti NFC-lukijan päältä. 4. Älyvastarauta siirtyy automaattisesti pois ohjelmointitilasta. 6.2 Lukon avaus NFC-tunnisteella Lukon avaus tapahtuu asettamalla NFC-tunniste älyvastaraudan NFC-lukijan päälle. Älyvastarauta antaa yhden lyhyen äänimerkin, kun NFC-koodi on tunnistetaan (kts. kohta 7). Jos lähitunnisteella ei ole kulkuoikeutta älyvastarauta antaa kaksi lyhyttä äänimerkkiä. 10 Copyright 2015 Rollock Oy. Kaikki oikeudet pidätetään.

11 7. Lukon avaussykli Lukon saadessa hyväksytyltä tunnisteelta avauskäskyn, käynnistyy alla kuvatun mukainen avaussykli: Valohelan valkoiset ledit sammuvat. Vihreät ledit palavat valohelassa yhtäjaksoisesti 10 sekuntia, ovi on avattavissa. Vihreät ledit vilkkuvat valohelassa viiden (5) sekunnin ajan, ovi on avattavissa. Punaiset ledit palavat valohelassa viiden (5) sekunnin ajan, ovi lukittu. Valohelan valkoiset ledit syttyvät, ovi lukittu. Oven avauksen ja uudelleen sulkemisen jälkeen valohela palaa hetken punaisena merkkinä siitä, että ovi on lukittu. Tämän jälkeen valohela muuttuu valkoiseksi. Valohela muuttuu vihreäksi oven sulkemisen jälkeen, mikäli lukko on mekaanisessa päiväkäyttötilassa. 8. Rollock-mobiilisovellus Rollock-lukkoa voidaan ohjata mobiililaitteen Bluetooth-yhteyden kautta Rollocksovelluksella. Sovellus on ladattavissa ios-laitteille App Storesta ja Android-laitteille Google Playstä. Sovellus sisältää kattavat ohjeet Rollock-lukkosi hallintaan ja käyttöön. 11

12 9. Vikatilanteet 9.1 Ongelmat avauksessa HAVAINTO SYY TOIMENPIDE Älyvastarauta ei tunnista NFC-tunnistetta. Lukon avaus Rollock-sovelluksen kautta ei toimi. Tunnisteella ei ole kulkuoikeutta. Laitteen Bluetoothyhteys ei ole päällä tai se voi olla jumissa. Varmista, että lähitunniste on oikea. Ohjelmoi tunniste tarvittaessa älyvastaraudalle. Käynnistä Rollock-sovellus ja Bluetooth laitteestasi uudelleen. Lukon valohela palaa punaisena ja avausääni kuuluu. Lukon valohela ei pala, eikä lukon avausääntä kuulu. Lukko ei aukea Rollock-sovelluksen handsfree-ominaisuudella Solenoidin ohjaus ei toimi. Lukolla ei ole jännitettä tai se on liian matala. Laitteesi ei ole lukon Bluetooth-yhteyden lukualueella (keilassa). Laitteesi Bluetoothyhteys voi olla jumissa/ pois päältä 1. Varmista, että painike ei ole painettuna. 2. Käynnistä lukon konfigurointi tarvittaessa uudelleen Rollock-sovelluksesta. Käynnistä lukon konfigurointi Rollock-sovelluksen kautta. 1. Tarkista, että laitteen Bluetooth-yhteys on päällä. 2. Vie laite lukon Bluetoothlukualueelle. 3. Käynnistä tarvittaessa laitteesi bluetooth-yhteys uudelleen.
