1 Paikkatiedon esittäminen XML-muodossa: Oracle Spatial, SVG ja GML OUGF Syysseminaari Petteri Soikkonen Unit 1 TietoEnator 2000

2 Johdanto! Paikkatiedon esittämiseksi ja siirtämiseksi on tarjolla uusia W3- ja OpenGIS -konsortioiden tuottamia XMLstandardeja. Tässä esityksessä tutustutaan niistä kahteen: SVG karttatiedon esittämiseen ja GML sen siirtämiseen. Lisäksi esitetään, kuinka Oraclen XMLtyökaluja voi käyttää tiedon tuottamiseen.! SVG - Scalable Vector Graphics! GML - Geography Markup Language Unit 2 TietoEnator 2000

3 Esityksen sisältö! Taustaa! Oracle Spatial! Käytetyt XML-kielet ja -teknologiat SVG, XSQL, XSLT! Oraclesta SVG:ksi selaimeen! Sijaintitietostandardit OpenGIS -konsortio GML! Jatkokehitys mm. Multi-purpose Publishing (erilaiset päätelaitteet) Unit 3 TietoEnator 2000

4 TietoEnator Production & Logistics! One of the leading providers of high-value-added IT services in Europe! Annual net sales exceeding EUR 180 million ! employees in 7 countries! Supply Chain support Energy Forest Logistics Process & Manufacturing Retail 100 Unit 4 TietoEnator 2000

5 TietoEnator Forest / Natural Resource Mgmt! Tekee tietojärjestelmiä Tapiolle, Metsäkeskuksille sekä Metsähallitukselle! Mm. sijaintitietojärjestelmien toteutus Oracle Spatial- ja MapInfo -ohjelmistoilla! Yhteistyötä Genimapin kanssa, mm. sovellusten teko Genimap Platformin päälle! Referenssinä mm. SutiGis (valtion metsäkuviot) sekä KihtiGis (valtion kiinteistöt) Unit 5 TietoEnator 2000

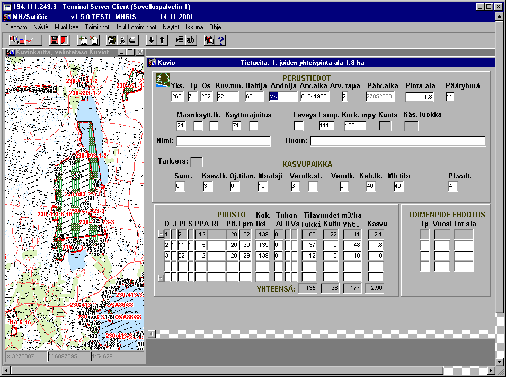

6 SutiGis ja KihtiGis! SutiGis Metsähallituksen metsäkuviot (n. 1.5 milj. kpl, n. 8 milj. ha) sekä alue-ekologia - kohteet metsänkäytön suunnittelu n. 200 käyttäjää! KihtiGis valtion kiinteistöt, määräalat maankäyttökohteet Unit 6 TietoEnator 2000

7 SutiGis- ja KihtiGis sovelluskehitysarkkitehtuuri Oracle EE Aineistopalvelin MapX 4.01:n perustuva karttakomponentti Sovellus (SutiGis ja KihtiGis) Sovellukset sovelluspalvelimella (Terminal Server) Sovellukset toteutettu Oracle Forms:lla ja Centura Developer:lla Sovelluspalvelin Sovellus MapX Muu SQL Oracle Spatial Geometria, spatiaaliset operaatiot Rasteri ja osa vektoreista Karttakomponentti Aineistopalvelin Unit 7 TietoEnator 2000

8 Oracle Spatial! Saatavilla Oracle8i/9i Enterprise -versioon! Laajentaa tietokantaa spatiaalisilla tietotyypeillä ja - operaatioilla: Spatiaaliset tietotyypit (Oracle objekteina)! piste, viiva, monikulmio, moniosainen viiva/monikulmio! 4D Spatiaaliset operaatiot! objekti toisen sisällä/rajalla/ulkopuolella/matkan päässä! spatial join! Operaatiot mahdollistaa spatiaalinen indeksi! nelipuu (quadtree) tai R-puu! nk. domain -indeksi Unit 8 TietoEnator 2000

9 Oracle Spatial geometriatyyppi, jatkoa SDO_POINT_TYPE x NUMBER y NUMBER z NUMBER SDO_ELEM_INFO_ARRAY VARRAY ( ) OF NUMBER SDO_ORDINATE_ARRAY VARRAY ( ) OF NUMBER Unit 9 TietoEnator 2000

10 Oracle Spatial geometriatyyppi SDO_GEOMETRY Object sdo_gtype NUMBER sdo_srid NUMBER sdo_point SDO_POINT_TYPE sdo_elem_info SDO_ELEM_INFO_ARRAY sdo_ordinates SDO_ORDINATE_ARRAY Example SQL> CREATE TABLE states ( 2 state VARCHAR2(30), 3 totpop NUMBER(9), 4 geom MDSYS.SDO_GEOMETRY); Unit 10 TietoEnator 2000

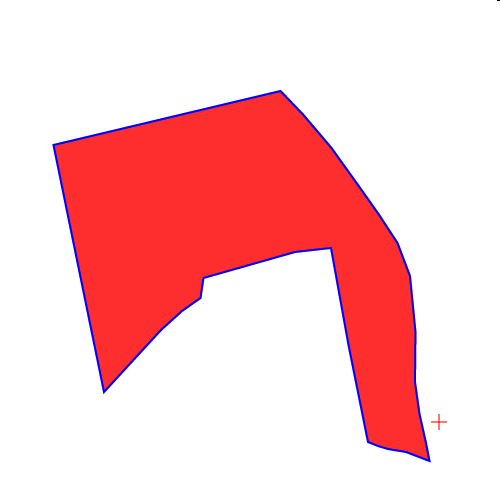

11 Geometriaesimerkki SQL> select geoloc from gisa1_kuvio where idperkuv= ; GEOLOC(SDO_GTYPE, SDO_SRID, SDO_POINT(X, Y, Z), SDO_ELEM_INFO, SDO_ORDINATES) SDO_GEOMETRY(3, NULL, SDO_POINT_TYPE(0, 0, NULL), SDO_ELEM_INFO_ARRAY(1, 3, 1), SDO_ORDINATE_ARRAY( , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , )) Unit 11 TietoEnator 2000

12 SVG W3C recommendation, ! XML-sovellus (XML-kieli) vektorimuotoisen tiedon esittämiseen (myös teksti ja rasteri), 2D! DOM-rajapinta (esim. JavaScriptillä ohjelmoitavissa) mutta myös animointi! rect, circle, ellipse, line, polyline, polygon! Sisäkkäiset muunnokset, leikkaukset, alpha-maski, suodatusefektit, mallit (template objects)! Selaintuki: Adobe SVG-viewer, Batik SVG-browser, Croczilla,... Unit 12 TietoEnator 2000

13 SVG esimerkki <?xml version="1.0" standalone="no"?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG //EN" " <svg width="12cm" height="4cm" viewbox=" "> <desc>example polygon01 - star and hexagon</desc> <polygon style="fill:red; stroke:blue; stroke-width:10" points="350,75 379, , , , , , , , ,161" /> <polygon style="fill:lime; stroke:blue; stroke-width:10" points="850,75 958, , , , ,137.5" /> </svg> Unit 13 TietoEnator 2000

14 SVG ja kartat! SVG soveltuu erinomaisesti karttojen tuottamiseen, koska vektoritietoa ei tarvitse rasteroida rasterikuvaksi tulostaessa rasterointi tapahtuu vasta tulostimessa! SVG tarjoaa tehosteita, jotka soveltuvat hyvin karttoihin! SVG-karttademoja: Unit 14 TietoEnator 2000

15 Oracle XML-työkalut! XDK (XML Developer s Kit) for Java, JavaBeans, C/C++,PL/SQL! XDK for Java (9i) XML Parser XSLT Processor XML Schema Processor XML Class Generator XML SQL Utility (XSU) XSQL Servlet Oracle Soap! Lisätietoja: /homepage.jsp Building Oracle Applications, O Reilly Oracle XML Handbook, Osborne Unit 15 TietoEnator 2000

16 XSQL demot: $ORACLE_HOME/xdk XSQL - yleiskuvaus 1. Käyttäjä lähettää URL:n (.xsql) wwwpalvelimelle 2. Palvelin välittää kyselyn XSQL servletille 3. Servlet parsii XML-kyselyn ja välittää SQLkyselyn XSU:lle 4. XSU suorittaa SQL-kyselyn kantaan 5. XML-muotoinen tulos ja XSLTtiedosto välitetään XSLTprosessorille Muunnoksen tulos selaimelle Unit 16 TietoEnator 2000

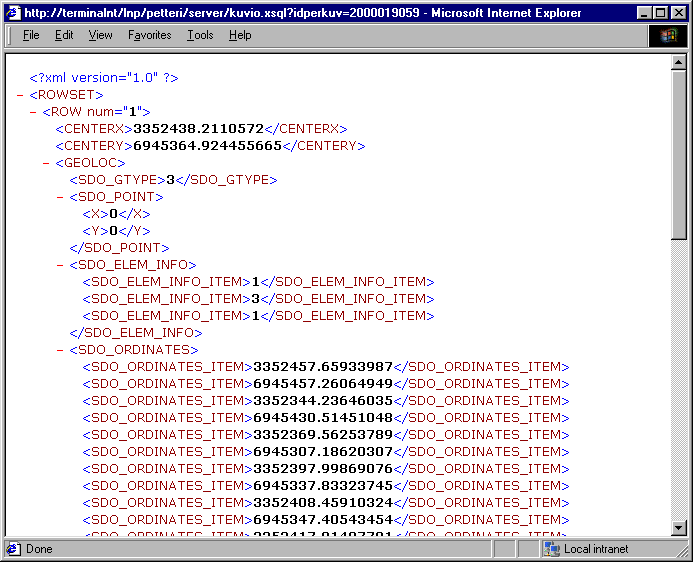

17 XSQL-esimerkki, kuvio.xsql <?xml version="1.0"?> <xsql:query xmlns:xsql="urn:oracle-xsql" connection="fgs" allow-client-style="yes"> <![CDATA[ select lnp_pack.get_min_x(k.geoloc) + (lnp_pack.get_max_x(k.geoloc) - lnp_pack.get_min_x(k.geoloc))/2.0 centerx, lnp_pack.get_min_y(k.geoloc) + (lnp_pack.get_max_y(k.geoloc) - lnp_pack.get_min_y(k.geoloc))/2.0 centery, k.geoloc from gisa1_kuvio k where idperkuv = {@idperkuv} ]]> </xsql:query> Unit 17 TietoEnator 2000

18 Unit 18 TietoEnator 2000

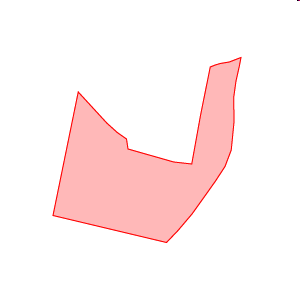

19 kuvio1.xsl - muunnos SVG:ksi <?xml version="1.0"?> <xsl:stylesheet xmlns:xsl=" version="1.0"> <xsl:output standalone="yes" doctype-public="-//w3c//dtd SVG //EN" doctype-system=" CR-SVG /DTD/svg dtd" media-type="image/svg+xml" method="xml" indent="yes" encoding="iso "/> <xsl:variable name="centerx" select="rowset/row/centerx"/> <xsl:variable name="centery" select="rowset/row/centery"/> <xsl:template match="/"> <svg width="300" height="300"> <g transform="translate(150,150) translate(-{$centerx}, -{$centery})"> <xsl:apply-templates select="rowset/row/geoloc"/> </g> </svg> </xsl:template> jatkuu Unit 19 TietoEnator 2000

20 kuvio1.xsl - jatkoa <xsl:template match="geoloc"> <polygon stroke="red" stroke-width="1" fill="red" fill-opacity="0.25"> <xsl:apply-templates select="sdo_ordinates"/> </polygon> </xsl:template> <xsl:template match="sdo_ordinates"> <xsl:attribute name="points"> <xsl:for-each select="sdo_ordinates_item"> <xsl:choose> <xsl:when test='position() mod 2'> <xsl:variable name="val" select="number(.)"/> <xsl:value-of select="$val"/> <xsl:text>,</xsl:text> </xsl:when> <xsl:otherwise> <xsl:variable name="val" select="number(.)"/> <xsl:value-of select="$val"/> <xsl:text> </xsl:text> </xsl:otherwise> </xsl:choose> </xsl:for-each> </xsl:attribute> </xsl:template> </xsl:stylesheet> Unit 20 TietoEnator 2000

21 kuvio.xsql?xml-stylesheet=kuvio1.xsl&idperkuv= <?xml version = '1.0' encoding = 'iso ' standalone = 'yes'?> <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG //EN" " svg dtd"> <svg width="300" height="300"> <g transform="translate(150,150) translate( , )"> <polygon stroke="red" stroke-width="1" fill="red" fill-opacity="0.25" points=" , , paljon koordinaatteja , "/> </g> </svg> Unit 21 TietoEnator 2000

22 kuvio2.xsl - taustarasterikartta Genimap Platformista! Lisätään <xml:stylesheet> - kohtaan xmlns:xlink=" org/1999/xlink"! ennen muunnoksia <image width="300" height="300" xlink:href=" cid=tietoenator&center={$centerx},{$centery}&layer=1 &size=300,300"/>! muunnoksiin (translate) scale(0.25,-0.25) Unit 22 TietoEnator 2000

23 SVG:tä hyödyntävät prototyypit ja tuotteet! LNP - Leimikot Netissä Pilotti pilottiprototyyppi leimikoiden (työkohde) näyttämiseksi netissä perustuu FGS-komponentteihin! FGS - Forest Geographic System selainpohjainen karttakäyttöliittymä Oracle Spatial -dataan karttapohja Genimap Platformista niin vektori- kuin rasteripohja saatavilla myös muista lähteistä "yleiskäyttöinen karttakäyttöliittymä Unit 23 TietoEnator 2000

24 LNP yleiskuvaus Rasterikartta (viittaus) Genimap Platform Selain SVGtiedosto (tiedostojärjestelmässä XSLTmuunnos Yhdistäminen tapahtuu JSP- ja DHTMLtekniikalla XSLTtiedosto Data Oracle8i Unit 24 TietoEnator 2000

25 SVG:n käytön edut ja haitat # Vektorirakenne mahdollistaa paremmat tulosteet # Filtterit ja efektit mahdollistavat näyttävät tulosteet # Voidaan käyttää symboleja # Rakennetta voidaan käsitellä XML-työkaluilla # Rakennetta voidaan muokata (editoida) DOMrajapinnan kautta $ SVG-rakenteen hyötysuhde huono, tiedostot (kompressoitunakin) helposti isoja $ Ominaisuustiedon sisällyttäminen hankalaa $ Ei tietoa datan koordinaattijärjestelmästä Unit 25 TietoEnator 2000

26 Sijaintitietostandardit! Ohjelmistovalmistajat käyttävät omia ( proprietary ) tiedostorakenteita, tiedon siirto siirtotiedostoilla! OpenGIS konsortio ( standardoi Simple Features Specification for! OLE/COM, CORBA, SQL,... Koordinaattijärjestelmät Web Map Server Interfaces Web Feature Server Interfaces (in discussions phase) Geographical Markup Language GML sekä muita Unit 26 TietoEnator 2000

27 GML OGC Implementation Specification, ! Tavoitteena XML-kieli sijaintitiedon siirtämiseen ja säilyttämiseen toimittajariippumaton, sovellusalueriippumaton erottaa tiedon ja kuvaustekniikan spatiaalisen ja ei-spatiaalisen tiedon yhdistäminen perusta Internet-paikkatietosovelluksille! GML 2.0 on kuvattu XML Schema -kieltä käyttäen Feature Schema (feature.xsd) Geometry Schema (geometry.xsd) Xlink Schema (xlinks.xsd) perustyypit ja -rakenteet sovelluksen XML-rakenteelle Unit 27 TietoEnator 2000

28 GML 2.0 geometriatyypit <Point gid="p1" srsname=" <coord><x>56.1</x><y>0.45</y></coord> </Point> <Box srsname=" <coord><x>0.0</x><y>0.0</y></coord> <coord><x>100.0</x><y>100.0</y></coord> </Box> <LineString srsname=" <coord><x>0.0</x><y>0.0</y></coord> <coord><x>20.0</x><y>35.0</y></coord> <coord><x>100.0</x><y>100.0</y></coord> </LineString> Unit 28 TietoEnator 2000

29 GML 2.0 polygon <Polygon gid="_98217" srsname=" <outerboundaryis><linearring> <coordinates> 0.0, , , , ,0.0 </coordinates> </LinearRing></outerBoundaryIs> <innerboundaryis><linearring> <coordinates> 10.0, , , , ,10.0 </coordinates> </LinearRing></innerBoundaryIs> <innerboundaryis><linearring> <coordinates> 60.0, , , , ,60.0 </coordinates> </LinearRing></innerBoundaryIs> </Polygon> Unit 29 TietoEnator 2000

30 Jatkokehitys, mahdollisuudet! Oracle Spatial -datan editointi SVG-rakenteen muokkaus DOM-rajapinnan kautta selaimessa tallennus kantaan XSQL Servletin kautta! Multi-purpose Publishing erilaisille päätelaitteille <?xml version="1.0"?> <?xml-stylesheet type="text/xsl" media="palm" href="listingpp.xsl"?> <?xml-stylesheet type="text/xsl" media="mozilla" href="listingmz.xsl"?> <?xml-stylesheet type="text/xsl" media="up" href="listingwml.xsl"?> <?xml-stylesheet type="text/xsl" href="listing.xsl"?> Unit 30 TietoEnator 2000

31 Multi-purpose Publishing XSLTmuunnos Data Oracle8i Unit 31 TietoEnator 2000

32 Lopuksi! Oracle Spatial soveltuu hyvin vektorimuotoisen tiedon tallentamiseen ja käsittelyyn! Rasterikarttoja (jos tarvitaan) edullisesti saatavilla! SVG soveltuu hyvin vektorimuotoisen tiedon esittämiseen (jossain määrin myös rasteritiedon)! GML soveltuu hyvin sijaintitiedon siirtämiseen (ominaisuustietoineen)! XML-teknologia kypsää! Oracle tarjoaa hyvät ja kattavat XML-työkalut! => Mahdollistaa kustannustehokkaan selainpohjaisen karttasovelluksen toteuttamisen Unit 32 TietoEnator 2000

33 Unit 33 TietoEnator 2000
