Verkkopalveluiden hyödyntäminen

Transkriptio

1 Verkkopalveluiden hyödyntäminen Verkkopalveluiden toteutus ja käyttäminen MapInfo Professional ja MapInfo Manager -ohjelmistoilla Vesa Raulos Pitney Bowes Business Insight

2 Esityksen sisältö MapInfo Professional verkkopalveluiden asiakassovelluksena MapInfo Manager ja MapInfo Spatial Server verkkopalveluiden taustalla Ohjelmistojen ja palveluiden esittely Paikkatietohakemiston (CSW) käyttäminen MapInfosta Avointen WMS/WFS-palveluiden käyttäminen Maanmittauslaitoksen WFS-palvelut (KTJ ja RAHU) Palveluiden tuottaminen MapInfo Manager ohjelmistolla Metatietojen keruu ja julkaiseminen WMS-palvelun perustaminen Palveluiden käyttäminen MapInfo Professional ohjelmistolla

3 MapInfo Location Intelligence Suite Yhteensopiva tuotelinja MapInfo Stratus Tiedon jakelu Omat sovellukset RIAkontrollit Tiedon etsiminen PBBI Geosk Pilvipalvelut Geosk kauppapaikka Geosk Kirjasto Tulossa (road map) Saatavilla MapInfo Manager ja MapInfo Spatial Server Tiedon hallinta, geoprosessointi ja jakaminen MapInfo Professional Tiedon ylläpitäminen ja luominen Tiedon etsiminen Pilvipalvelut Vertical Mapper Luettelo -selain Engage 3D ja Discover MapInfo Crime Profiler Metadatan muokkaus Julkaisu Web/Intranet MapInfo Drivetime Metatieto-ominaisuudet Selaa & muokkaa Tiedon keruu Luettelot luo / hallitse Tuonti / Vienti Metatieto luo / editoi CSW WFS Palvelut WMS Tile Jaa TAB tiedostoja Hallintakonsoli ja Enterprise Designer (muokkaus ilman ohjelmointia) Reititys Geokooda us Geoprosessointi

4 Verkkopalvelut Erilaiset verkkopalvelut (nk. pilvipalvelut) lisääntyvät jatkuvasti Syy: standardit, käytön helppous, ei ylläpitoa, ei investointia jne. MapInfo Professional tukee useita teknisesti erilaisia palveluita: WMS (Web Mapping Service) - rasterikartat WFS (Web Feature Service) - vektorikartat CSW (Catalog Services Web) - metatiedot Tile Servers (kuten Ms Bing Maps) taustakartat MapInfo/PBBI:n omat aineistopalvelut (kuten EOLS ja Geosk) Palvelut voivat olla organisaation sisäisiä tai ulkoisilta tarjoajilta

5 MapInfo Professional ja WMS, WFS ja CSW WMS ja WFS-tuki jo versiossa 7.8 (v. 2004) CSW-tuki versiossa 10.5 (v. 2010) Catalog Browser (Luetteloselain) -toiminto Inspire-direktiivi merkittävä vaikuttaja ohjelmiston kehittämiseen MapInfossa voidaan tallentaa palvelinosoitteita palveluhakemistoon ja avata haluttuja aineistoja Tiedosto - Avaa Verkkopalvelu - WMS / WFS / CSW toiminnolla. Ensimmäisellä kerralla käydään MapInfossa läpi ohjattu toiminto, jossa valitaan haluttu verkkoaineisto ja sen määritykset. Jatkossa voidaan avata suoraan.tab tiedosto, joka on linkitetty kyseiseen WMS tai WFS-palveluun.

6 Metatietojen haku ja selailu: MapInfo Professional

7 Paikkatietohakemisto (CSW) URL palveluun valmiina MapInfo Professional v11 FIN-ohjelmistossa

8 Paikkatietohakemisto (CSW) MapInfossa

9 Testattavat rajapinnat WMS GTK: Digitaalinen maaperäkartta 1: Liikennevirasto: Digiroad Turun kaupunki: Asemakaava Geodeettinen laitos: Rinnevarjostus WFS Valtiokonttori: Palvelupisteet TIKE: Hallinnolliset alueet Rajapinnan tyyppi Ohjelmisto Organisaatio WMS-layerin nimi WFS-kohdetyypit (Featuretype) Osoite WMS ArcGIS GTK Digitaalinen maaperäkartta 1: WMS Geoserver Liikennevirasto katselupalvelu:digiroad - WMS Tekla Turun kaupunki Asemakaava - WMS Mapserver Geodeettinen laitos rinnevalovarjostus - WFS deegree 2.3 Maanmittauslaitos Nimistön kyselypalvelu pnr:paikannimi WFS deegree 3.0 Geodeettinen laitos Hallinnolliset alueet WFS ArcGIS GTK Suomen maaperä 1: kalliopera_1m WFS Geoserver Valtiokonttori Palvelupisteet pkartta:toimipaikat WFS TinyOWS TIKE Hallinnolliset alueet lv:mml_kunta1_p

10 WMS-käyttöesimerkki (MapInfo)

11 Avoimet WMS-rajapintapalvelut

12 Avoimet WMS-aineistot MapInfossa

13 MML:n WMS-aineistoja MapInfossa

14 WFS-palvelun käyttäminen MapInfossa

15 Avoimet WFS-rajapintapalvelut

16 Avoimet WFS-aineistot MapInfossa

17 MML:n kiinteistö/rakennustietojen kyselypalvelu Kiinteistötietojen kyselypalvelusta (WFS) voi hakea esimerkiksi tietyltä alueelta näkyviin kiinteistörajat ja kiinteistötunnukset. Palvelusta saa myös joitakin rekisteriyksikön tai palstan tietoja kuten rekisteröintipäivämäärän, nimen, maapinta-alan ja palstan rajamerkit. Rakennustietojen kyselypalvelun kautta voit saada käyttöösi Väestötietojärjestelmän (VRK) rakennustietoja. Palvelusta voi kysellä rakennuksien tunnistetietoja, ominaisuustietoja sekä omistajatietoja. Palvelut perustuvat Web Feature Service-standardiin (v ). PBBI on toteuttanut sovelluksen kohteiden hakemiseen MapInfoon

18 Kiinteistö/rakennustietojen kyselysovellus Toteutettu MapBasic /. NET sovellus Toimii MapInfo Professional v 10 ja uudemmissa ohjelmistoissa Lisää yhden uuden valikon MapInfoon Käyttö vaatii tunnuksen ja salasanan verkkopalveluun (MML myöntää) Kiinteistötietoja voidaan hakea 3 eri tavalla (karttaikkuna, valittu monikulmio, annettu kiinteistötunnus) Haku palauttaa kohteet ja lisää ne automaattisesti karttaikkunaan Kohteet tallennetaan tietokantoihin (sisältää kohdetiedot) Hauissa on rajoituksia maantieteellisen alueen koon sekä palautuvien kohteiden lukumäärän suhteen. Lisätietoja MML: Edullinen ja helppo lisensiointi

19 Kiinteistöhaku: käyttöesimerkki MapInfossa

20 Rakennushaku: käyttöesimerkki MapInfossa

21 MapInfo Manager Monipuolinen palvelinratkaisu aineistojen hallintaan ja julkaisemiseen: aineistot ja niiden (meta)tietokuvaukset katseltavaksi tai ladattavaksi Metatietojen keräily, luominen, ylläpito ja julkaiseminen OGC / Inspire -pohjaiset standardoidut verkko/julkaisupalvelut: CSW v2.02 (Catalog Services Web) - metatiedot / luettelopalvelu WMS v1.3 (Web Mapping Service) - rasterikartat / katselupalvelut WFS v1.1 (Web Feature Service) - vektorikartat / latauspalvelut (tulossa) Palvelujen helppo julkaiseminen suoraan käyttöliittymästä Kirjaston (library) ja luettelon (catalog) perustaminen sekä automaattinen metatiedon keruu (harvesting) Aineistojen julkaiseminen (rajapinnat ja tiedostoformaatit) Saatavilla täysin suomenkielisenä (v 1.2)

22 MapInfo Manager MapInfo Manager on web-sovellus, joka helpottaa organisaation paikkatietojen hallintaa. Tämä toteutetaan luomalla kirjasto metatietotietueista ja muokkaamalla sen sisältöä vastaamaan tietojen täydellistä kuvausta. Kirjaston tietueita voidaan tarkastella millä tahansa CSW-yhteensopivalla sovelluksella, esim. MapInfo Professionalin luetteloselaimella. MapInfo Manager tukee alkuperäisten.tab-tiedostojen sekä.wor-, SHP-, Oracle-, SQL Server ja PostGIS-tietojen keruuta ja metatietotietueiden muokkausta. Tietueet luodaan muodossa, joka on yhteensopiva ISO 19115/19139 (ISO/GMD) -määritysten kanssa.

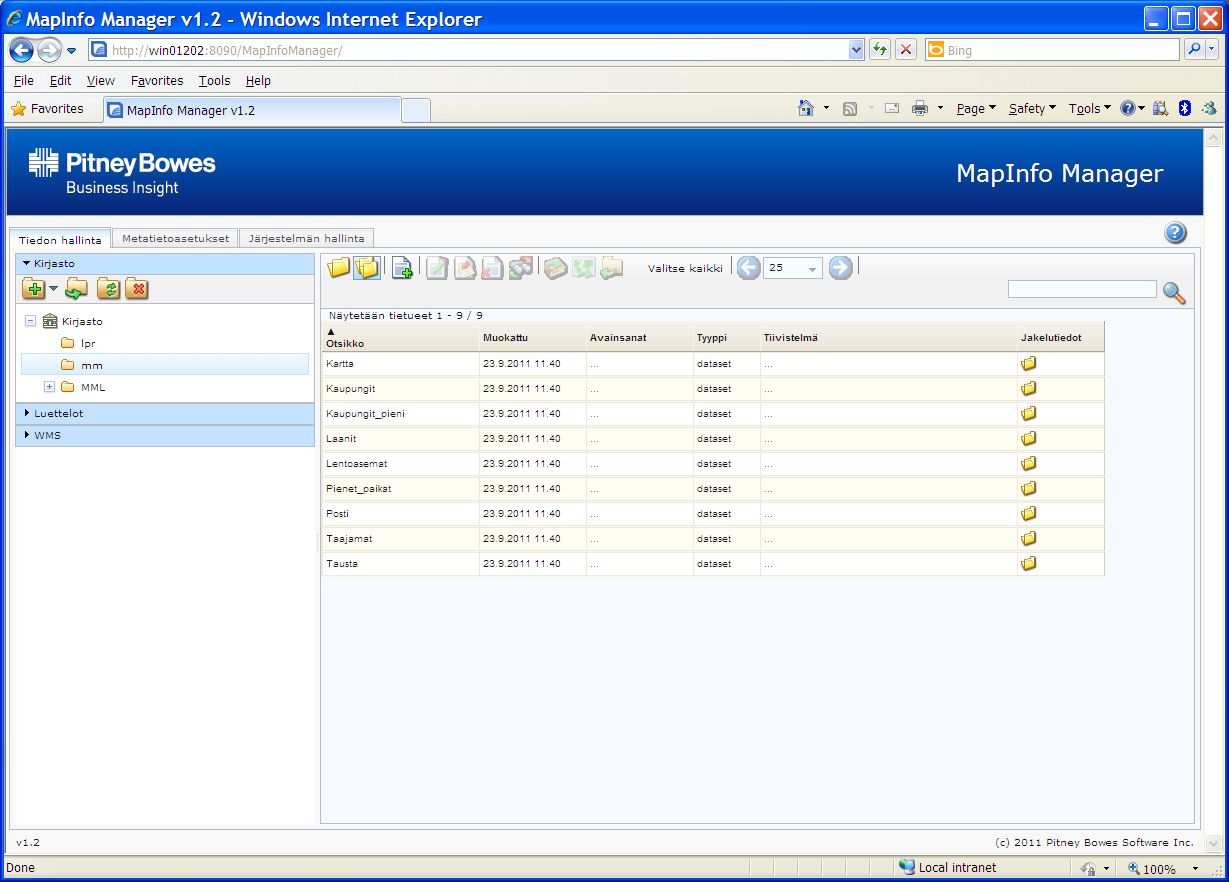

23 MapInfo Manager - selainkäyttöliittymä

24 Metatiedon keruu (harvesting)

25 Metatiedon keruu (harvesting)

26 Metatiedon keruu (harvesting)

27 Kirjastoon lisätyt

28 Metatietomallit (templates)

29 Metatiedon muokkaus editorilla

30 Luettelon (CSW catalog) perustaminen

31 Uusi luettelo

32 Lisää (kirjaston) valitut tietueet luetteloon

33 Lisää luetteloon

34 Tietueet luettelossa

35 WMS-palvelu

36 Yhteenveto MapInfo Professional ja lisäsovellukset muodostavat toimivan kokonaisuuden aineistojen hallintaan ja jakeluun CSW, WMS ja WFS-palvelut ovat helposti käytettävissä Karttapalvelun perustaminen tiedon jakeluun: WMS / WFS / CSW MapInfo Manager: helppo ja nopea asennus / julkaisu, ei vaadi ohjelmointia tms. Täyttää Inspire-vaatimukset Toisiinsa integroitu ratkaisutarjonta MapInfo Suite Tiedon ylläpito ja analysointi: MapInfo Professional Tiedon hallinta ja rajapintapalvelut: MapInfo Manager / Spatial Server Tiedon julkaisu selaimessa: Mapping Studio ja MapInfo Stratus

37 Kysymyksiä?

38 Every connection is a new opportunity Vesa Raulos vesa.raulos@pb.com
