1 Collector käyttöohje Ohje /

2 2 (24) Sisältö 1. Aineiston luominen ArcGIS Prossa... 3 Kohdeluokan luominen... 3 Tietokannan arvoalueiden määrittäminen... 5 Attribuuttitaulun kenttien määrittäminen... 6 Aineiston esitystapa... 7 Aineiston julkaiseminen... 9 Kartan luominen ja jako aineiston keruuta varten Aineiston luominen ArcGIS Onlinessa Karttatason luominen Attribuuttitaulun kenttien määrittäminen Kartan tallennus ja jakaminen Collector-sovelluksen käyttö Aineiston kerääminen mobiililaitteella Kerätyn aineiston tarkastelu ArcGIS Onlinessa ArcGIS Prossa... 23

3 3 (24) 1. Aineiston luominen ArcGIS Prossa Collector for ArcGIS on maastossa mobiililaitteella tai tabletilla käytettävä sovellus, jonka avulla kerätään kohteiden sijainti- ja ominaisuustietoja. Tämä ohje käsittelee Collector-sovellusta esimerkki tapauksen avulla. Ohjeessa luodaan puistonpenkeistä koostuva karttataso ja jaetaan se käytettäväksi Collector-sovelluksessa. Ensin luodaan tietomalli, määritellään aineiston ulkonäkö sekä julkaistaan tietomalli karttatasoksi. Ohjeen ensimmäisessä vaiheessa luodaan projektin paikkatietokantaan kohdeluokka (feature class) ArcGIS Pro -ohjelmistossa. Tietokantaan tallentuu tieto, jota Collectorilla maastossa kerätään. Seuraavaksi määritellään arvoalueet (domain) sekä attribuuttitaulun kentät. Tämän jälkeen aineisto julkaistaan ArcGIS Onlineen käytettäväksi Collector-sovelluksessa. ArcGIS Pro:n asennusohje löytyy seuraavalta sivulta, mikäli ohjelmistoa ei vielä ole asennettu koneelle Projektin voi vaihtoehtoisesti luoda myös ArcGIS Onlinessa, jolloin ohjeessa voidaan siirtyä kohtaan 2. Kohdeluokan luominen Paikkatietokanta voi sisältää yhden tai useamman kohdeluokan, johon kohteista kerätty tieto tallentuu. Tässä vaiheessa luodaan Puistonpenkki-kohdeluokka tiedonkeruuta varten. 1. Käynnistä ArcGIS Pro ja valitse Blank. Anna projektille nimeksi Penkit. Uusi projekti aukeaa. 2. Catalog-ikkunassa Databases alla klikkaa hiiren oikealla projektin luomisen yhteydessä muodostunutta Penkit-tietokantaa. 3. Valitse New Feature Class. Create Feature Class -ikkuna avautuu, jossa pääset luomaan uuden kohdeluokan.

4 4 (24) 4. Anna kohdeluokalle seuraavat tiedot: Nimi: puistonpenkki Geometriatyyppi: Piste Koordinaattijärjestelmä: EUREF FIN TM35FIN Alias: Puistonpenkki

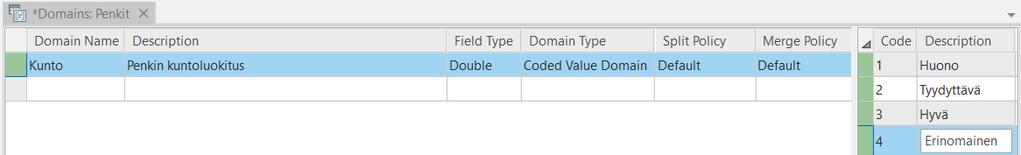

5 5 (24) 5. Kun olet täyttänyt tarvittavat tiedot paina Run. Uusi kohdeluokka ilmestyy Catalog-ikkunaan Penkit-tietokantaan. Tietokannan arvoalueiden määrittäminen Jotkin kohdeluokan attribuuttitaulun kentät voivat koostua joukosta eri vaihtoehtoja. Arvoalueiden avulla määritetään vaihtoehdot, joista kentän arvoksi valitaan sopiva. Tässä vaiheessa luodaan tietomalliin arvoalueet kuvastamaan penkkien kuntoa asteikolla Catalog-ikkunassa paina hiiren oikealla Penkit-tietokantaa ja valitse Domains luodaksesi tietokantaan arvoalueita. 2. Paina ensimmäistä tyhjää kenttää Domain Name:n alla ja kirjoita Kunto uuteen arvoalueeseen. Anna arvoalueelle selite. Tässä tapauksessa arvo kuvaa penkin kuntoa. 3. Anna oikean puoleisessa taulussa arvoalueiden koodeiksi arvot 1-4 kuvaamaan penkkien kuntoa, missä 1 = Huono, 2 = Tyydyttävä, 3 = Hyvä, 4 = Erinomainen. Tietomallille voidaan luoda haluttu määrä arvoalueita. Uuden arvoalueen saa lisättyä painamalla yläpaneelissa New Domain kohtaa. 4. Kun arvoalue on luotu, paina yläpaneelissa Domais välilehdellä Save, jotta tietomalli tallentuu.

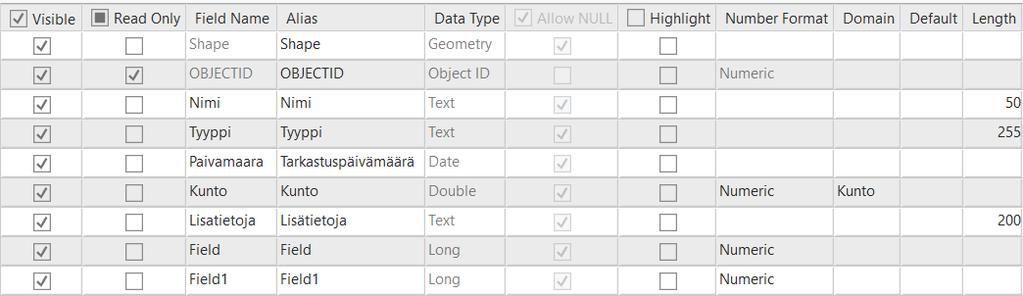

6 6 (24) Attribuuttitaulun kenttien määrittäminen Attribuuttitaulun kentät ovat tietomallin olennaisin osa, sillä ne muodostavat rakenteen tiedolle, jota mobiililaitteella kerätään. Tässä vaiheessa määritellään Puistonpenkki-kohdeluokan attribuuttitaulun kentät. 1. Avaa Puistonpenkki-kohdeluokka projektiisi raahaamalla se kartalle, jonka jälkeen kohdeluokka ilmestyy Contents-ikkunaan. Avaa kohdeluokan attribuuttitaulu klikkaamalla kohdeluokkaa hiiren oikealla ja valitsemalla Attribute Table. Luo tauluun ensimmäinen kenttä kohdasta Add ja anna kentälle seuraavat tiedot Nimi: nimi Alias: Nimi. Tähän kenttään kerätään tieto penkin nimestä. Penkille voi antaa nimeksi puiston nimi, jossa penkki sijaitsee. Tyyppi: Text ja pituus Lisää uusi kenttä attribuuttitauluun Nimi: tyyppi Alias: Tyyppi. Tähän kenttään kerätään tieto penkin tyypistä. Tyyppi voi olla esimerkiksi leikkipaikan penkki. Tyyppi: Text ja pituus Lisää seuraava kenttä Nimi: paivamaara Alias: Tarkastus päivämäärä. Tähän kerätään tieto siitä, milloin penkin kunto on viimeksi tarkastettu eli tiedon keruu päivämäärä. Tyyppi: Date. 4. Luo kenttä, jossa käytetään edellisessä vaiheessa luomaamme arvoluokkaa. Nimi: kunto

7 7 (24) Alias: Kuntoluokitus Tyyppi: Douple. Valitse Domain sarakkeeseen Kunto-arvoluokka. 5. Luodaan vielä yksi kenttä, johon kerätään lisätietoja tai huomioita kohteesta. Nimi: lisatietoja Alias: Lisätietoja Tyyppi: Text ja pituus Kun kaikki kentät on luotu mene yläpaneelissa Fields välilehdelle ja paina Save. Luomasi kentät tallentuvat attribuuttitauluun. Tämän jälkeen voit sulkea attribuuttitaulun ja Fields-välilehden. Aineiston esitystapa Seuraavaksi määritellään miltä kerättävät kohteet näyttävät kartalla eli visualisoidaan kohteet. 1. Contents-ikkunassa klikkaa hiiren oikealla Puistonpenkki-kohdeluokkaa ja valitse Symbology. Symbology välilehti aukeaa. 2. Valitse Single Symbol, sillä tässä tapauksessa haluamme näyttää kaikki kohteet samalla symbolilla. 3. Paina Symbol kohtaa, jossa voit määritellä pisteen muodon, värin ja koon. Alla olevassa kuvassa on valittu muodoksi Circle 1. Properties välilehdeltä on valittu väriksi Tuscan Red ja kooksi 6 pt.

8 8 (24) 4. Kun olet visualisoinut kohteet haluamallasi tavalla paina Apply, jolloin muutokset tulevat voimaan. 5. Tallenna projekti ArcGIS Pron vasemmasta yläreunasta kohdasta Save. Huomaa, että kohteet eivät vielä tule näkyviin kartalle, sillä emme vielä ole luoneet yhtään kohdetta. Tässä vaiheessa määrittelimme kohteiden ulkonäön eli miltä ne tulevat näyttämään, kun aineistoa kerätään Collector-sovelluksella.

9 9 (24) Aineiston julkaiseminen Aineiston tulee olla saatavilla, jotta sitä voidaan käyttää kartalla Collector sovelluksessa. Julkaistaan palvelu ArcGIS Onlineen, jossa aineisto on julkaisun jälkeen saatavilla ja se voidaan lisätä kartalle. Julkaisu edellyttää, että organisaatiolla on ArcGIS Online -tili. 1. Tarkista, että olet ArcGIS Prossa kirjautunut ArcGIS Online -tilillesi. Pystyt tarkistamaan kirjautumisen ohjelmiston oikeasta yläreunasta, jossa tulisi olla nimesi sekä organisaatiosi suluissa. 2. Paina hiiren oikealla Puistonpenkki-karttatasoa Contents-välilehdellä ja valitse Sharing > Share As Web Layer. 3. Share Map As A Web Layer välilehti avautuu. Anna web karttatasolle seuraavat tiedot Nimi: Penkit Karttatason tyyppi: Feature Kuvaus: Puistonpenkkien kuntotiedot Aihetunniste: Penkit, kuntotiedot 4. Sharing Options kohdassa voit valita kenelle sisällön jaat. Voit jakaa sisällön omaan käyttöösi, organisaatiolle, ryhmille tai kaikille ArcGIS Online käyttäjille. Tässä tapauksessa valitse oma organisaatiosi. 5. Laita muokkaus päälle Configuration-välilehdellä kohdasta: Enable editing and allow editor to: Add, update and delete features.

10 10 (24) 6. Paina Analyze. Kun ohjelma on analysoinut aineiston julkaisukelpoiseksi paina Publish. 7. Kun aineisto on julkaistu onnistuneesti, tallenna projektiin tekemäsi muutokset ja sulje ArcGIS Pro. Olemme nyt luoneet kohdeluokan, määritelleet kohdeluokalle arvoluokat ja attribuuttitaulun kentät sekä julkaisseet aineistomme ArcGIS Onlineen. Seuraavassa vaiheessa luodaan kartta käytettäväksi Collector-sovelluksessa. Kartan luominen ja jako aineiston keruuta varten Seuraavaksi luodaan ArcGIS Onlinessa kartta aineiston keräämistä varten. 1. Avaa nettiselain ja kirjaudu organisaatiosi ArcGIS Online -tilille omalla käyttäjätunnuksella ja salasanalla osoitteessa 2. Valitse sivun yläpaneelissa Kartta, jolloin uusi taustakartan sisältävä kartta aukeaa. Jotta kartta on käytettävissä Collector-sovelluksessa, tulee kartalle lisätä muokattavissa oleva karttataso. Käytetään tässä luomaamme Penkit-karttatasoa. 3. Klikkaa kartan yläreunassa Lisää ja valitse Etsi karttatasoja. Etsi karttatasoja -sivupaneeli aukeaa.

11 11 (24) 4. Valitse alasvetovalikosta Oma sisältö, valitse Penkit-karttataso ja paina Lisää karttaan. 5. Penkit-karttataso avautuu kartalle. Karttataso on tyhjä, sillä karttataso ei sisällä vielä yhtään kohdetta. 6. Tallenna kartta yläpaneelin kohdasta Tallenna. Anna kartalle seuraavat tiedot: Otsikko: Puistonpenkit Tunniste: Penkit, Kuntotiedot ja Collector Yhteenveto: Puistonpenkkien kuntotiedot Valitse oma kansiosi ja paina Tallenna kartta. Seuraavaksi kustomoidaan sovelluksen asetuksia. 1. Mene Sisältö välilehdelle ja klikkaa Puistonpenkit-karttatason oikealla puolella olevia kolmea pistettä. Valitse Näytä kohteen tiedot.

12 12 (24) 2. Avautuu Puistonpenkit-karttatasoa kuvaava sivu. Mene Asetukset välilehdelle ja ota karttatason muokkaus käyttöön, jolloin organisaatiosi jäsenet voivat lisätä, päivittää ja poistaa kartankohteita. 3. Klikkaa Tallenna. 4. Mene takaisin Yleiskuvaus-välilehdelle ja Ota liitteet käyttöön. Näin voit lisätä keräämillesi kohteille liitteitä, kuten valokuvan. 5. Jaa karttataso omalle organisaatiolle sivun oikeasta reunasta kohdasta Jaa.

13 13 (24) 6. Rastita oma organisaatiosi ja paina OK. Kartta on nyt valmis käytettäväksi Collector-sovelluksessa.

14 14 (24) 2. Aineiston luominen ArcGIS Onlinessa Mikäli ArcGIS Pro työpöytäohjelmaa ei ole käytössä, voidaan projekti vaihtoehtoisesti luoda myös ArcGIS Onlinessa. Karttatason luominen Luodaan ensin karttataso (feature layer), johon maastossa Collector-sovelluksella kerättävä tieto tallentuu. 1. Mene nettiselaimessa osoitteeseen ja kirjaudu sisään omalla käyttäjätunnuksellasi. 2. Mene Sisältö välilehdelle sivun yläpaneelissa ja valitse Luo > Kohdekarttataso. 3. Valitse Luo karttataso listalta kohdetason mallipohjaksi Points ja klikkaa Luo. 4. Rastita Tallenna GPS-vastaanottimen tiedot. 5. Anna kohdekarttatasolle seuraavat tiedot Otsikko: Puistonpenkki Tunniste: Penkit, Kuntotiedot, Collector Yhteenveto: Puistonpenkkien kuntotiedot 6. Tallenna kohdekarttataso omaan kansioosi ja paina Valmis. Olemme nyt luoneet kohdekarttatason. Attribuuttitaulun kenttien määrittäminen 1. Mene Puistonpenkki -karttatason Data välilehdelle. 2. Klikkaa oikeassa kulmassa olevaa kolmen vaakasuoran viivan muodostamaa painiketta ja valitse Lisää kenttä.

15 15 (24) 3. Anna kentälle ponnahdusikkunassa seuraavat tiedot Kentän nimi: nimi Näyttönimi: Nimi Tyyppi: merkkijono Pituus: 50 Jätä oletusarvo tyhjäksi ja paina Lisää uusi kenttä. 4. Luo toinen kenttä attribuuttitauluun Kentän nimi: tyyppi Näyttönimi: Tyyppi. Tähän kenttään kerätään tietoa penkin tyypistä. Tyyppi voi olla esimerkiksi leikkipaikan penkki. Tyyppi: Merkkijono Pituus: Lisää seuraava kenttä Kentän nimi: paivamaara Näyttönimi: Tarkastus päivämäärä. Tähän kerätään tieto siitä, milloin penkin kunto on viimeksi tarkastettu eli tiedon keruu päivämäärä. Tyyppi: Päivämäärä 6. Luo kenttä, johon kerätään lisätietoja tai huomioita kohteesta. Kentän nimi: lisatietoja Näyttönimi: Lisätietoja Tyyppi: Merkkijono

16 16 (24) Pituus: Luo kenttä attribuuttitauluun, jossa käytämme arvoluokkaa (domain) Kentän nimi: Kunto Näyttönimi: Kuntoluokitus Jätä muut kohdat tyhjäksi ja paina Lisää uusi kenttä. 8. Klikkaa Kuntoluokitus kenttää, jolloin kentän yksityiskohdat sivu aukeaa. 9. Klikkaa sivun oikeassa reunassa Luo luettelo -painiketta. 10. Anna kentälle kuvan mukaiset arvot:

17 17 (24) 11. Kun arvot on luotu klikkaa Tallenna sivun oikeasta alareunasta. Tallennuksen jälkeen voit sulkea Kuntoluokitus sivun. Attribuuttitaulun kentät on nyt määritelty ja karttataso on valmis käytettäväksi. Kartan tallennus ja jakaminen Seuraavaksi luomme kartan, lisäämme siihen edellisessä vaiheessa tehdyn karttatason ja jaamme kartan organisaation jäsenten käytettäväksi Collector-sovelluksessa. 1. Siirry Puistonpenkit-karttatason Asetukset välilehdelle. Tarkasta täältä, että muokkaus on käytössä. Muokkaus mahdollistaa uusien kohteiden lisäämisen ja muokkaamisen karttatasolla. 2. Yleiskuvaus välilehdellä Ota liitteet käyttöön sivun keskivaiheilla. Tämä mahdollistaa liitteiden, kuten valokuvien lisäämisen keräämillesi kohteille. 3. Klikkaa karttatason esikatselukuvaa, jolloin karttataso aukeaa uudessa kartassa. 4. Klikkaa sivun yläreunasta Tallenna ja anna kartalle seuraavat tiedot: Otsikko: Puistonpenkit Tunnisteet: Penkit, Kuntotiedot, Collector Yhteenveto: Puistonpenkkien kuntotiedot Tallenna kartta omaan kansioosi ja paina Tallenna kartta.

18 18 (24) Olemme nyt luoneet karttatason, johon Collectorilla kerätyt kohteet tallentuvat ja olemme lisänneet karttatason uudelle kartalle sekä tallentaneet tämän kartan. Jaa seuraavaksi kartta organisaatiosi jäsenten käyttöön. 1. Mene ArcGIS Onlinen Sisältö välilehdeltä Puistonpenkit web mapin Yleiskuvaus sivulle. 2. Klikkaa sivun oikeasta reunasta Jaa painiketta. 3. Valitse listasta oma organisaatiosi ja paina OK. Kartta on nyt organisaation jäsenten käytettävissä Collector-sovelluksessa. Voit sulkea ArcGIS Onlinen. 3. Collector-sovelluksen käyttö Collector-sovellusta on mahdollista käyttää mobiililaitteilla Android, ios ja Windows käyttöliittymillä. Mobiililaitteilla on mahdollista kerätä maastossa tietoa kohteista, lisätä kohteita kartalle, lisätä valokuvia kohteille ja tallentaa sekä jakaa työ muille. Collector-sovelluksen saa ladattua mobiililaitteen sovelluskaupasta hakusanalla Collector Aurora.

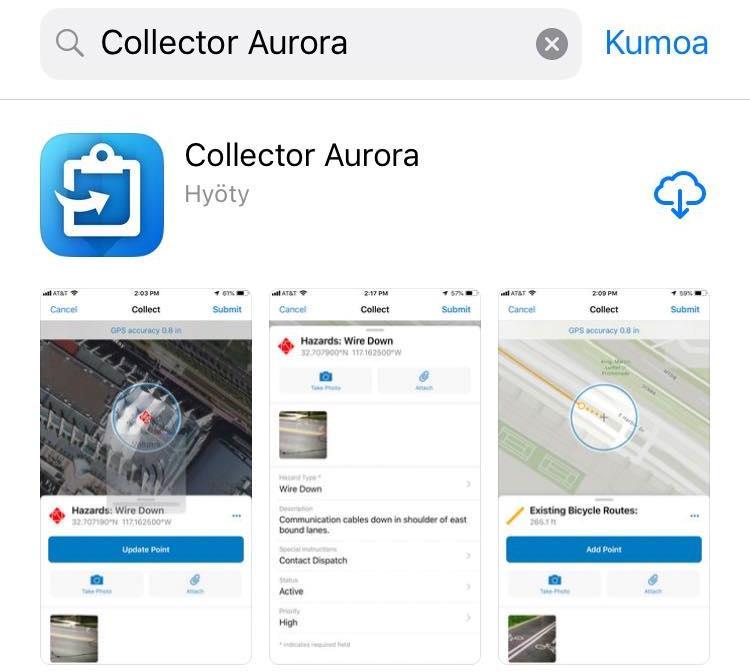

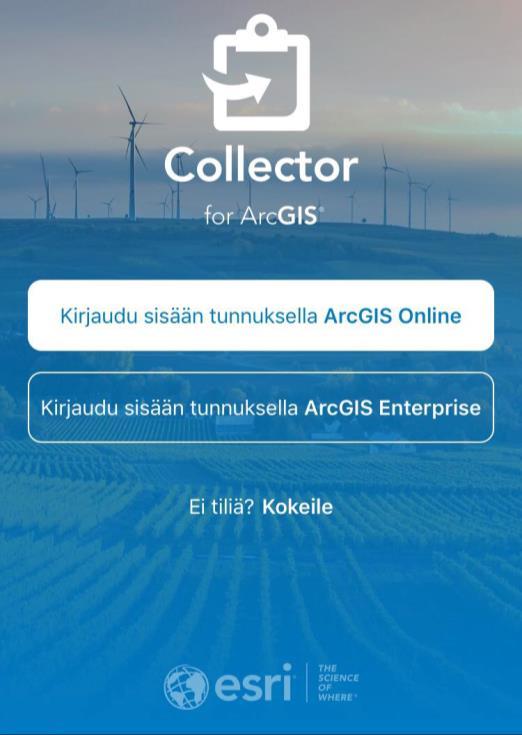

19 19 (24) Aineiston kerääminen mobiililaitteella 1. Avaa Collector-sovellus mobiililaitteellasi ja kirjaudu sisään ArcGIS Online tunnuksillasi. 2. Collectorin etusivu avautuu, jossa näkyy käytettävissäsi olevia karttatasoja. Kartat -sivulla Etsi palkista voit etsiä oman karttatasosi.

20 20 (24) 3. Paina kartan esikatselukuvaa avataksesi kartan ja salli sijainnin käyttäminen sovelluksen ollessa käynnissä. 4. Voit aloittaa kohteiden keräämisen. Kävele oikeaan sijaintiin penkin vierelle ja paina alareunassa olevaa + merkkiä. 5. Avautuu välilehti, johon täytetään kohteen ominaisuustiedot. Anna kohteelle nimi ja tyyppi Valitse tarkastuspäivämäärä Valitse kohteen kunto annetuista vaihtoehdoista Anna kohteelle tarvittaessa lisätietoja

21 21 (24) 6. Voit lisätä kohteelle valokuvan Ota valokuva -kohdasta. Voit myös lisätä kohteelle liitteitä Liitä -kohdasta. Liitteeksi on mahdollista lisätä joko valokuvia, videoita tai äänitteitä mobiililaitteen tiedostoista. 7. Kun tiedot on täytetty paina Lähetä, minkä jälkeen ominaisuustiedot tallentuvat ja kohde ilmestyy kartalle.

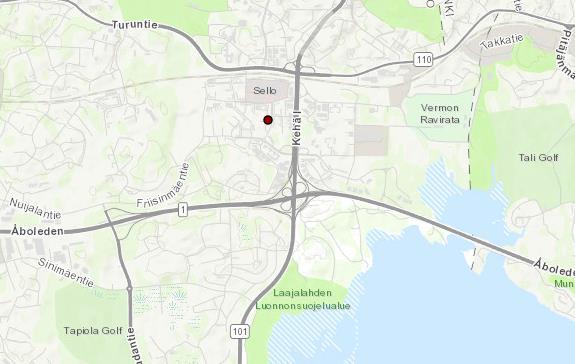

22 22 (24) 4. Kerätyn aineiston tarkastelu Kun aineisto on kerätty maastossa Collector-sovelluksella, sitä on mahdollista tarkastella sekä ArcGIS Onlinessa että ArcGIS Prossa. ArcGIS Onlinessa 1. Kirjaudu omalle ArcGIS Online tilillesi ja mene Sisältö-välilehdelle sivun yläpaneelissa. 2. Avaa Puistonpenkit kartta. 3. Keräämäsi kohteet näkyvät kartalla.

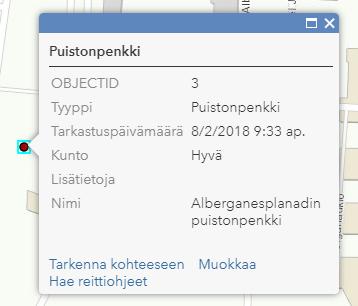

23 23 (24) 4. Painamalla kohdetta saat näkyviin kohteen ominaisuustiedot ponnahdusikkunassa. 5. Kohteita on mahdollista lisätä kartalle ja muokata myös ArcGIS Onlinessa. ArcGIS Prossa 1. Käynnistä ArcGIS Pro ja avaa Penkit-projekti. 2. Mene Catalog-ikkunassa Portal-välilehdelle, josta löydät Penkit karttatason omasta sisällöstäsi.

24 24 (24) 3. Lisää Penkit-karttataso kartalle raahaamalla. 4. Keräämäsi aineisto ilmestyy kartalle. Voit tarkastella kohteiden ominaisuustietoja painamalla kohdetta, jolloin avautuu ominaisuustiedot sisältävä ponnahdusikkuna. 5. Kohteita on mahdollista lisätä kartalle ja muokata myös ArcGIS Pro:ssa.
