1 Käyttöohjeet az Catros 3001-T Catros 4001-T Kompakti lautasäes MG 1989 BAG Printed in Germany Lue tämä käyttöohjekirja ennen ensimmäistä käyttöönottokertaa ja noudata siinä annettuja neuvoja! Säilytä se hyvässä tallessa tulevaa käyttöä varten!

2 KÄYTTÖOHJEEN lukeminen ja sen noudattaminen ei saa tuntua epämiellyttävältä tai turhalta. Ei riitä, että olet nähnyt koneen ja kuullut, että se toimii hyvin, ja että ostat sen uskoen, että kaikki sujuu sen jälkeen itsestään. Näin koneen ostaja aiheuttaa vahinkoa itselleen ja tekee sen virheen, että hän syyttää mahdollisesta koneessa esiintyvästä häiriöstä konetta eikä itseään. Jotta konetta voitaisiin käyttää oikein, käyttäjän on paneuduttava asiaan eli opeteltava koneen jokaisen laitteen käyttötarkoitus ja harjoiteltava koneen käsittelyä. Vasta sen jälkeen koneen käyttäjä voi olla tyytyväinen sekä koneeseen että itseensä. Tämän saavuttaminen on tämän käyttöohjeen tarkoitus. Leipzig-Plagwitz Catros-T BAG

3 Tunnistustiedot Tunnistustiedot Merkitse tähän koneen tunnistustiedot. Tunnistustiedot saat konekilvestä. Koneen tunnistusnumero: (kymmennumeroinen) Tyyppi: Catros-T Valmistusvuosi: Peruspaino kg: Sallittu kokonaispaino kg: Maksimikuormitus kg: Valmistajan osoite AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Puh.: + 49 (0) Fax: + 49 (0) Sähköposti: amazone@amazone.de Varaosien tilaus AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Puh.: + 49 (0) Fax: + 49 (0) Sähköposti: et@amazone.de Online-varaosaluettelo: Ilmoita varaosia tilatessasi aina koneen tunnistusnumero (kymmennumeroinen). Käyttöohjeiden julkaisutiedot Asiakirjanumero: MG 1989 Julkaisupäivä: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2007 Kaikki oikeudet pidätetään. Jälkipainos, myös osittainen, on sallittu ainoastaan AMAZONEN- WERKE H. DREYER GmbH & Co. KG:n luvalla. Catros-T BAG

4 Esipuhe Esipuhe Arvoisa asiakas Olet hankkinut laadukkaan koneen AMAZONEN-WERKE, H. DREYER GmbH & Co. KG:n kattavasta tuotevalikoimasta. Kiitämme meille osoittamastasi luottamuksesta. Varmista vastaanoton yhteydessä, ettei koneeseen ole tullut kuljetusvaurioita ja että siitä ei puutu osia! Tarkasta toimitetun koneen sekä tilattujen erikoisvarusteiden täydellisyys kuormakirjan avulla. Vahingot korvataan vain silloin, kun reklamaatio tehdään välittömästi! Ennen kuin otat koneen ensimmäistä kertaa käyttöön, tutustu huolellisesti tähän käyttöohjekirjaan ja erityisesti sen turvallisuusohjeisiin. Luettuasi ohjeet huolellisesti läpi osaat käyttää tehokkaasti hyväksi uuden koneesi tarjoamia etuja. Varmista, että kaikki koneen käyttäjät lukevat nämä käyttöohjeet ennen koneen käyttöönottoa. Mahdollisten kysymysten tai ongelmien yhteydessä etsi neuvoa tästä käyttöohjekirjasta tai soita meille. Säännöllinen huolto ja kuluneiden tai vaurioituneiden osien oikeaaikainen vaihto pidentää koneen käyttöikää. Käyttäjän antama palaute Arvoisa lukija Päivitämme säännöllisesti julkaisemiamme käyttöohjeita. Antamanne parannusehdotukset auttavat meitä tekemään käyttöohjeista vieläkin käyttäjäystävällisempiä. Lähetä ehdotuksesi meille faksilla. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Puh.: + 49 (0) Fax: + 49 (0) Sähköposti: amazone@amazone.de 4 Catros-T BAG

5 Sisällysluettelo 1 Ohjeita käyttäjälle Asiakirjan tarkoitus Käyttöohjeissa annetut sijaintitiedot Käytetyt esitysmuodot Yleiset turvallisuusohjeet Velvollisuudet ja vastuu Turvallisuustunnuksien esitysmuoto Järjestykselliset toimenpiteet Turvalaitteet ja suojukset Tavalliset varotoimenpiteet Henkilökunnan koulutus Varotoimenpiteet normaalikäytössä Jäännösenergian aiheuttamat vaarat Huolto ja kunnossapito, vian korjaus Rakenteelliset muutokset...13 Vara- ja kulutusosat sekä lisäaineet Puhdistus ja hävitys Käyttäjän työpiste Koneen varoitusmerkit ja muut tunnukset...15 Varoitusmerkkien ja muiden tunnuksien sijainti Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuustietoinen työskentely Turvallisuusohjeet käyttäjälle Yleiset turvallisuus- ja tapaturmantorjuntaohjeet Hydraulijärjestelmä Sähköjärjestelmä Hinattavat koneet Renkaat Puhdistus, huolto ja kunnossapito Lastaus ja kuormasta purkaminen Tuotekuvaus Yleiskatsaus rakenneryhmät Yleiskatsaus traktorin ja koneen väliset syöttöjohdot Liikennetekniset varusteet Määräystenmukainen käyttö Vaaralliset alueet ja vaaralliset kohdat Konekilpi ja CE-tunnusmerkintä Tekniset tiedot Vaatimustenmukaisuus Vaadittava traktorivarustus Melupäästötiedot Rakenne ja toiminta Toiminta Hydrauliliitännät Hydrauliletkujen kytkeminen Hydrauliletkujen irrotus Kaksirivinen lautasäes Kartiorengasjyrä Planator-olkiäes Viherkesantojen kylvölaite C-Drill...36 Catros-T BAG

6 Sisällysluettelo 6 Käyttöönotto Traktorin soveltuvuuden tarkastus Traktorin kokonaispainon, traktorin akselipainojen ja renkaiden kantavuuden todellisten arvojen sekä tarvittavan vähimmäisvastapainon laskeminen Hinattavilla koneilla varustettujen traktoreiden käyttöedellytykset Jarruttomat koneet Traktorin/koneen varmistaminen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi Koneen kytkentä ja irrottaminen Koneen kytkentä Koneen irrotus Säädöt Työsyvyys Lautasrivien limitys Kaavin Reunalautasten työsyvyys Vetosilmukan korkeus Kuljetusajot Koneen muuttaminen kuljetusasentoon Koneen käyttö Käyttö pellolla Ajo päisteissä Planator-olkiäkeen käyttö Puhdistus, huolto ja kunnossapito Puhdistus Voitelumääräys Voiteluaineet Voitelukohtien yleiskatsaus Huoltokaavio yleiskatsaus Kaavin Lautasten vaihto Siirtoyksikön liukulaakeri Renkaat / pyörät Rengaspaine Renkaiden asennus Hydraulijärjestelmä Hydrauliletkujen tunnusmerkintä Huoltovälit Hydrauliletkujen tarkastuskohteet Hydrauliletkujen asennus ja irrotus Sähköinen valojärjestelmä Hydraulikaavio Pulttien kiristystiukkuudet Catros-T BAG

7 Ohjeita käyttäjälle 1 Ohjeita käyttäjälle Ohjeita käyttäjälle -luku sisältää käyttöohjekirjan käyttöön liittyviä tietoja. 1.1 Asiakirjan tarkoitus Nämä käyttöohjeet sisältävät koneen käytön ja huollon kuvauksen. antavat tärkeitä koneen turvalliseen ja tehokkaaseen käyttöön liittyviä ohjeita. ovat osa konetta ja niiden on aina oltava koneen tai traktorin mukana. tulee säilyttää hyvässä tallessa tulevaa käyttöä varten. 1.2 Käyttöohjeissa annetut sijaintitiedot Kaikki näissä käyttöohjeissa annetut suuntatiedot ovat aina ajosuuntaan nähden. 1.3 Käytetyt esitysmuodot Menettelyohjeet ja reaktiot Tehtävät, jotka käyttäjän tulee suorittaa, on esitetty numeroituina menettelyohjeina. Noudata annettujen menettelyohjeiden järjestystä. Menettelyohjeeseen liittyvä reaktio on merkitty tarvittaessa nuolella. Esimerkki: 1. Menettelyohje 1 Koneen reaktio menettelyohjeeseen 1 2. Menettelyohje 2 Luettelot Luettelot ilman pakollista järjestystä on esitetty mustilla pisteillä merkityllä listalla. Esimerkki: Kohta 1 Kohta 2 Kuvien kohtien numerointi Sulkeissa annetut luvut ilmoittavat kuvissa olevien kohtien numerot. Ensimmäinen numero ilmoittaa kuvan numeron, toinen numero kuvassa olevan kohdan numeron. Esimerkki (kuva 3/6) Kuva 3 Kohta 6 Catros-T BAG

8 Yleiset turvallisuusohjeet 2 Yleiset turvallisuusohjeet Tämä luku sisältää tärkeitä koneen turvalliseen käyttöön liittyviä tietoja. 2.1 Velvollisuudet ja vastuu Käyttöohjeissa annettujen ohjeiden noudattaminen Asiaankuuluvien turvallisuusohjeiden ja turvallisuusmääräysten tunteminen ovat perusedellytyksenä koneen turvalliselle käytölle ja luotettavalle toiminnalle. Omistajan velvollisuus Omistaja sitoutuu huolehtimaan siitä, että vain sellaiset henkilöt saavat työskennellä koneella, jotka tuntevat asiaankuuluvat työturvallisuus- ja tapaturmantorjuntamääräykset. ovat perehdytetty koneeseen liittyviin töihin. ovat lukeneet nämä käyttöohjeet ja ymmärtäneet sen sisällön. Omistaja sitoutuu pitämään kaikki koneen varoitusmerkit luettavassa kunnossa. vaihtamaan vaurioituneet varoitusmerkit. Jos sinulla on lisäkysymyksiä, käänny valmistajan puoleen. Käyttäjän velvollisuus Kaikki koneella työskentelevät henkilöt sitoutuvat ennen töiden aloittamista huolehtimaan siitä, että asiaankuuluvia työturvallisuus- ja tapaturmantorjuntamääräyksiä noudatetaan, lukemaan tämän käyttöohjekirjan luvun "Yleiset turvallisuusohjeet" ja noudattamaan niitä. lukemaan tämän käyttöohjekirjan luvun "Koneen varoitusmerkit ja muut tunnukset" (sivu 15) ja noudattamaan varoitusmerkkien turvallisuusohjeita koneen käytössä. tutustumaan koneeseen perusteellisesti. lukemaan ne luvut tästä käyttöohjekirjasta, jotka ovat tärkeitä annettujen työtehtävien suorittamisen kannalta. Jos koneen käyttäjä havaitsee, että jokin varuste ei ole turvallisuusteknisesti kunnossa, hänen täytyy korjata kyseinen vika välittömästi. Jos tämä ei kuulu koneen käyttäjän tehtäviin tai hänellä ei ole siihen tarvittavaa asiantuntemusta, siinä tapauksessa viasta täytyy ilmoittaa esimiehelle (omistajalle). 8 Catros-T BAG

9 Yleiset turvallisuusohjeet Koneen käyttöön liittyvät vaarat Kone on rakennettu alan viimeisimmän kehityksen ja hyväksyttyjen turvallisuusteknisten määräysten mukaan. Siitä huolimatta koneen käyttö voi aiheuttaa vaaraa ja haittoja käyttäjälle tai sivullisille, loukkaantumis- ja hengenvaara, itse koneelle, muille esineille tai aineille. Käytä konetta vain määräystenmukaiseen tarkoitukseen. turvallisuusteknisesti moitteettomassa kunnossa. Korjaa välittömästi turvallisuutta vaarantavat viat. Takuu ja vastuu Toimitukseen pätevät julkaisemamme "Yleiset myynti- ja toimitusehdot". Ne annetaan omistajalle viimeistään sopimuksenteon yhteydessä. Oikeus henkilö- tai esinevahinkojen takuu- ja vastuuvaatimuksiin raukeaa, jos vahingon aiheuttaja on yksi tai useampi seuraavista syistä: koneen määräystenvastainen käyttö. koneen epäasianmukainen asennus, käyttöönotto, käyttö ja huolto. koneen käyttö viallisilla varolaitteilla tai väärin asennetuilla tai toimintakyvyttömillä turvalaitteilla ja suojuksilla. käyttöohjekirjassa olevien käyttöönottoon, käyttöön ja huoltoon liittyvien ohjeiden laiminlyönti. omavaltaisesti tehdyt rakenteelliset muutokset koneessa. puutteellinen koneen kuluvien osien valvonta. epäasianmukaisesti suoritetut korjaukset. katastrofitapaukset vieraiden esineiden vaikutuksen tai ylivoimaisien esteiden takia. Catros-T BAG

10 Yleiset turvallisuusohjeet 2.2 Turvallisuustunnuksien esitysmuoto Turvallisuusohjeet on merkitty kolmikulmaisella tunnuksella ja sen vieressä olevalla varoitussanalla. Varoitussana (VAARA, VAROITUS, VARO) kuvaa uhkaavan vaaran vakavuusastetta ja tarkoittaa seuraavaa: VAARA kuvaa välitöntä vakavaa vaaraa, joka voi aiheuttaa onnettomuuden sattuessa kuoleman tai vakavia ruumiinvammoja (raajojen irtirepeytymisen tai pysyviä vammoja). Näiden ohjeiden noudattamatta jättäminen saattaa välittömään kuoleman tai vakavien ruumiinvammojen vaaraan. VAROITUS kuvaa mahdollista keskisuurta vaaraa, joka voi aiheuttaa onnettomuuden sattuessa kuoleman tai (vakavia) ruumiinvammoja. Näiden ohjeiden noudattamatta jättäminen saattaa joissakin tapauksissa kuoleman tai vakavien ruumiinvammojen vaaraan. VARO kuvaa pienempää vaaraa, joka voi aiheuttaa onnettomuuden sattuessa lieviä tai keskivaikeita ruumiinvammoja tai esinevahinkoja. TÄRKEÄÄ kuvaa velvoitusta erityiseen menettelytapaan tai toimenpiteeseen koneen asianmukaisen käsittelyn varmistamiseksi. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä koneessa tai ympäristössä. OHJE kuvaa sovellusvinkkejä ja erityisen hyödyllisiä tietoja. Nämä ohjeet opastavat käyttämään optimaalisesti koneen kaikkia toimintoja. 10 Catros-T BAG

11 Yleiset turvallisuusohjeet 2.3 Järjestykselliset toimenpiteet Omistajan täytyy järjestää käyttöön vaadittavat henkilökohtaiset suojavarusteet, esim.: suojalasit turvajalkineet suojavaatteet ihonsuojarasva, yms. Käyttöohjekirjan on aina oltava koneen käyttöpaikassa! täytyy aina olla helposti käyttäjän ja huoltohenkilökunnan saatavilla! Tarkasta säännöllisesti kaikki koneessa olevat varolaitteet! 2.4 Turvalaitteet ja suojukset Kaikkien turvalaitteiden ja suojuksien täytyy olla oikein paikoillaan ja toimintakykyisiä ennen koneen jokaista käyttökertaa. Tarkasta kaikki turvalaitteet ja suojukset säännöllisesti. Vialliset varolaitteet Vialliset tai puuttuvat turvalaitteet tai suojukset voivat johtaa vaarallisiin tilanteisiin. 2.5 Tavalliset varotoimenpiteet Noudata tämän käyttöohjekirjan kaikkien turvallisuusohjeiden ohella yleisiä, maakohtaisia tapaturmantorjunta- ja ympäristönsuojelumääräyksiä. Noudata yleisillä teillä lakimääräisiä tieliikennemääräyksiä. Catros-T BAG

12 Yleiset turvallisuusohjeet 2.6 Henkilökunnan koulutus Vain koulutetut ja tehtäviin perehdytetyt henkilöt saavat käyttää tai huoltaa konetta. Omistajan täytyy määrittää tarkoin käytöstä, huollosta ja kunnossapidosta vastaavien henkilöiden vastuualueet. Koulutuksessa oleva henkilö saa käyttää tai huoltaa konetta ainoastaan kokeneen henkilön valvonnassa. Työ Henkilöt Kyseiseen työhön erikoiskoulutett u henkilö 1) Tehtävään perehdytetty henkilö 2) Ammattihenkilöt (ammattikorjaamo) 3) Lastaus/kuljetus X X X Käyttöönotto -- X -- Asennus, varustelu X Käyttö -- X -- Huolto X Vianetsintä ja korjaus -- X X Hävitys X Selitykset: X..sallittu --..ei sallittu 1) 2) 3) Henkilö, joka voi ottaa tehtäväkseen määrätyn tehtävän ja joka saa suorittaa sen tarvittavan valtuutuksen omaavan yrityksen nimissä. Tehtävään perehdytetty henkilö on sellainen, jolle on neuvottu ja tarvittaessa opetettu annetut tehtävät ja niihin mahdollisesti liittyvät vaarat ja joka on saanut koulutuksen vaadittavista suojalaitteista ja varotoimenpiteistä. Ammattihenkilöt ovat koulutuksen suorittaneita asiantuntijoita (ammattimies). He ovat saaneet ammattikoulutuksen, tuntevat asiaankuuluvat määräykset ja pystyvät sen vuoksi arvioimaan annetut työtehtävät ja tunnistamaan mahdollisesti uhkaavat vaarat. Huomautus: Ammattikoulutusta vastaava pätevyys voi olla hankittu myös työskentelemällä useampia vuosia kyseisellä alalla. Vain ammattikorjaamo saa tehdä koneen huoltoon ja kunnossapitoon liittyviä tehtäviä, jos nämä työt on varustettu lisämerkinnällä "Korjaamotyö". Ammattikorjaamon henkilökunnalla on vaadittavat tiedot ja apuvälineet (työkalut, nosturit ja tuet) koneen huoltoon ja kunnossapitoon liittyvien tehtävien asianmukaiseen ja turvalliseen suorittamiseen. 12 Catros-T BAG

13 Yleiset turvallisuusohjeet 2.7 Varotoimenpiteet normaalikäytössä Käytä konetta vain silloin, kun sen kaikki turvalaitteet ja suojukset ovat moitteettomassa kunnossa. Tarkasta kone vähintään kerran päivässä, ettei siinä ole silmämääräisesti havaittavia turvalaitteiden ja suojuksien vaurioita tai vikoja. 2.8 Jäännösenergian aiheuttamat vaarat Huomioi koneessa olevat mekaaniset, hydrauliset, pneumaattiset ja sähköiset/elektroniset jäännösenergiat. Tee tarvittavat varotoimenpiteet käyttöhenkilökunnan opastuksen yhteydessä. Yksityiskohtaiset ohjeet on annettu myös tämän käyttöohjekirjan kulloisessakin luvussa. 2.9 Huolto ja kunnossapito, vian korjaus Suorita ohjeiden mukaiset säädöt, huollot ja tarkastukset annetuin määräajoin. Varmista kaikki käyttölaitteet, kuten paineilmajärjestelmä ja hydrauliikka, tahattoman toiminnan estämiseksi. Kiinnitä ja lukitse suuremmat rakenneryhmät vaihdon yhteydessä huolellisesti nostureihin. Tarkasta, että avatut ruuviliitokset kiinnitetään pitävästi. Tarkasta turvalaitteiden ja suojuksien toiminta huoltotöiden valmistuttua Rakenteelliset muutokset Koneeseen ei saa asentaa lisäosia eikä tehdä muutoksia ilman AMAZONEN-WERKEn lupaa. Tämä pätee myös kantavien osien hitsaukseen. Kaikki lisäosa-asennukset ja muutostyöt vaativat AMAZONEN- WERKEn kirjallisen luvan. Käytä yksinomaan AMAZONEN-WERKEn hyväksymiä muutos- tai lisävarusteosia, jotta esim. maakohtaisten ja kansainvälisten määräysten mukainen tyyppihyväksyntä pysyy voimassa. Tyyppihyväksyttyjen traktorien tai niihin kytkettyjen tyyppihyväksyttyjen tai tieliikennemääräysten mukaan tieliikenteeseen hyväksyttyjen laitteiden ja varusteiden täytyy olla hyväksynnän tai luvan edellyttämässä kunnossa. VAROITUS Kantavien osien murtuminen aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran. Älä missään tapauksessa poraa reikiä runkoon tai alustaan. poraa väljemmäksi rungossa tai alustassa ennestään olevia reikiä. hitsaa kantavia osia. Catros-T BAG

14 Yleiset turvallisuusohjeet Vara- ja kulutusosat sekä lisäaineet Vaihda epäkuntoiset koneen osat välittömästi uusiin. Käytä yksinomaan alkuperäisiä -vara- ja kulutusosia tai AMAZONEN-WERKEn hyväksymiä muutos- tai lisävarusteosia, jotta esim. maakohtaisten ja kansainvälisten määräysten mukainen tyyppihyväksyntä pysyy voimassa. Muiden valmistamia vara- ja kulutusosia käytettäessä ei voida olla varmoja siitä, että niiden suunnittelussa ja valmistuksessa on huomioitu riittävä rasituskestävyys ja turvallisuus. AMAZONEN-WERKE ei vastaa hyväksymättömien varaosien, kulutusosien tai lisäaineiden käytön takia aiheutuneista vahingoista Puhdistus ja hävitys Huolehdi käytettyjen aineiden ja materiaalien asianmukaisesta käsittelystä ja hävityksestä, erityisesti voitelujärjestelmien ja -laitteiden töissä ja liuotinaineilla tehtävässä puhdistuksessa Käyttäjän työpiste Konetta saa käyttää vain yksi henkilö traktorin kuljettajan istuimelta käsin. 14 Catros-T BAG

15 Yleiset turvallisuusohjeet 2.13 Koneen varoitusmerkit ja muut tunnukset Pidä koneen kaikki varoitusmerkit aina puhtaina ja hyvin luettavassa kunnossa! Vaihda epäselviksi kuluneet varoitusmerkit uusiin. Tilaa varoitusmerkit tilausnumerolla (esim. MD 075) jälleenmyyjältä. Varoitusmerkit - rakenne Varoitusmerkit ilmoittavat koneen vaaralliset kohdat ja varoittavat jäännösriskeistä. Näissä vaarallisissa kohdissa on jatkuvasti pysyviä tai odottamatta ilmeneviä vaaroja. Varoitusmerkissä on 2 kenttää: Kenttä 1 sisältää vaarasta ilmoittavan kuvan, jonka ympärillä on varoituskolmio. Kenttä 2 sisältää kuvalla annetun ohjeen vaaran välttämiseksi. Varoitusmerkit - selitykset Tilausnumeron ja selityksen palstassa on sen vieressä olevan varoitusmerkin kuvaus. Varoitusmerkin kuvauksen rakenne on aina sama ja siinä ilmoitetaan seuraavassa järjestyksessä: 1. Vaaran kuvaus. Esimerkki: Leikkautumis- tai katkeamisvaara! 2. Vaaran välttämisohje(id)en noudattamatta jättämisen seuraukset. Esimerkki: Aiheuttaa vakavia sormi- tai käsivammoja. 3. Vaaran välttämisohje(et). Esimerkki: Koske koneen osiin vain silloin, kun niiden liike on täysin pysähtynyt. Catros-T BAG

16 Yleiset turvallisuusohjeet Tilausnumero ja selitys Varoitusmerkit MD 078 Sormien tai käden puristumisvaara koneen sellaisten liikkuvien osien takia, joihin on mahdollista päästä käsiksi! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia vammoja, esim. sormien tai käden irtirepeytymisen. Älä missään tapauksessa kosketa vaaralliseen kohtaan, kun traktorin moottori käy nivelakselin/hydraulijärjestelmän ollessa paikalleen liitettynä. MD 082 Putoamisvaara astinpinnoilta ja lavoilta, jos koneen kyydissä ajetaan! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Ihmisten kuljettaminen koneella ja/tai nouseminen liikkuviin koneisiin on kiellettyä. Tämä kielto koskee myös sellaisia koneita, joissa on astinpintoja tai lavoja. Huolehdi siitä, ettei kukaan aja koneen kyydissä. MD 095 Lue käyttö- ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä! MD 096 Kaikkia ruumiinosia uhkaava tulehtumisvaara, jos nestettä (hydrauliöljy) pääsee ruiskumaan ulos suurella paineella! Tähän vaaraan liittyvä onnettomuus aiheuttaa vaikeita vammoja koko kehon alueelle, jos suurella paineella ruiskuva hydrauliöljy tunkeutuu ihon läpi ja pääsee kehon sisään. Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Lue ja huomioi käyttöohjekirjan neuvot, ennen kuin teet huolto- ja kunnossapitotöitä. Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen. 16 Catros-T BAG

17 Yleiset turvallisuusohjeet MD 102 Koneeseen liittyvissä tehtävissä tahattoman käynnistymisen ja paikaltaan vierimisen aiheuttama vaara, esim. asennukseen, säätöön, toimintahäiriöiden korjaamiseen, puhdistukseen, huoltoon ja kunnossapitoon liittyvissä töissä. Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Ennen kuin alat tehdä koneeseen liittyviä töitä, varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Lue ja huomioi kulloistakin toimenpidettä koskevat ohjeet käyttöohjekirjan vastaavista luvuista. MD 115 Hydraulijärjestelmän maksimikäyttöpaine on 200 bar. MD 132 Maks. ilmanpaine 1,8 bar. MD 145 Koneen CE-tunnusmerkintä ilmoittaa sen, että valmistaja on noudattanut EU-direktiivien määräyksiä Catros-T BAG

18 Yleiset turvallisuusohjeet MD 163 Putoamisvaara, jos ihmisiä nousee kartiorengasjyrän päälle, koska jyrän yksittäiset segmentit voivat pyörähtää ympäri tahattomasti! Aiheuttaa vakavia ruumiinvammoja. Älä missään tapauksessa nouse kartiorengasjyrän segmenttien päälle Varoitusmerkkien ja muiden tunnuksien sijainti Varoitusmerkit Seuraavat kuvat ilmoittavat koneen varoitusmerkkien sijainnin. Kuva 1 Kuva 2 18 Catros-T BAG

19 2.14 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Yleiset turvallisuusohjeet Turvallisuusohjeiden laiminlyönti voi aiheuttaa vaaraa sekä ihmisille että myös ympäristölle ja koneelle. voi johtaa siihen, että menetät kaikki oikeudet vahingonkorvausvaatimuksiin. Turvallisuusohjeiden laiminlyönti voi aiheuttaa esimerkiksi seuraavia yksittäisiä vaaroja: Varmistamattomien työalueiden takia ihmisille aiheutuva vaara. Koneen tärkeitä toimintoja menee epäkuntoon. Ohjeenmukaiset huolto- ja kunnossapitotyöt epäonnistuvat. Mekaanisten tai kemiallisten vaikutusten takia ihmisille aiheutuva vaara. Vuotamaan päässeen hydrauliöljyn ympäristölle aiheuttama vaara Turvallisuustietoinen työskentely Tämän käyttöohjekirjan turvallisuusohjeiden ohella on noudatettava maakohtaisia yleisiä työsuojelu- ja tapaturmantorjuntamääräyksiä. Noudata varoitusmerkeissä annettuja vaarojen välttämisohjeita. Noudata yleisillä teillä ajaessasi asiaankuuluvia laissa annettuja tieliikennemääräyksiä. Catros-T BAG

20 Yleiset turvallisuusohjeet 2.16 Turvallisuusohjeet käyttäjälle VAROITUS Puutteellinen liikenne- ja käyttöturvallisuus aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Tarkasta ennen jokaista käyttökertaa koneen ja traktorin liikenne- ja käyttöturvallisuus! Yleiset turvallisuus- ja tapaturmantorjuntaohjeet Noudata näiden ohjeiden ohella myös voimassa olevia yleisiä maakohtaisia turvallisuus- ja tapaturmantorjuntamääräyksiä! Koneeseen kiinnitetyt varoitusmerkit ja muut tunnukset antavat tärkeitä ohjeita koneen turvalliseen käyttöön. Noudata näitä ohjeita oman turvallisuutesi tähden! Tarkasta koneen lähiympäristö ennen liikkeellelähtöä ja käyttöönottoa (lapsien varalta)! Varmista riittävä näkyvyys! Koneella ei saa kuljettaa ihmisiä! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. Koneen kytkentä ja irrotus Tee koneen kytkentä ja kuljetus vain sellaisilla traktoreilla, jotka sopivat tähän tarkoitukseen. Kytkettäessä kone traktorin kolmipistehydraulijärjestelmään traktorin ja koneen kiinnityskategorioiden täytyy ehdottomasti vastata toisiaan! Kytke kone ohjeenmukaisesti asianmukaisiin kiinnityslaitteisiin! Kytkettäessä koneita traktorin etu- ja/tai takakiinnityskohtiin ei saa ylittää ο sallittua traktorin kokonaispainoa ο sallittuja traktorin akselipainoja ο sallittua traktorin renkaiden kantavuutta Varmista traktori ja kone tahattoman paikaltaan vierimisen estämiseksi, ennen kuin teet koneen kytkennän tai irrotuksen! Ihmisiä ei saa oleskella kytkennän aikana koneen ja traktorin välissä, kun traktorilla ajetaan koneen luo! Paikalla olevat avustajat saavat vain olla antamassa ajo-ohjeita traktorin/koneen vieressä. Traktorin ja koneen väliin saa mennä vasta sitten, kun traktori on pysäytetty. Ennen kuin kiinnität koneen traktorin kolmipistehydraulijärjestelmään tai irrotat sen siitä, varmista traktorin hydraulijärjestelmän käyttövipu sellaiseen asentoon, joka estää tahattoman nostamisen tai laskemisen! Laita koneen kytkennän ja irrotuksen yhteydessä tuet (mikäli varustettu sellaisilla) asiaankuuluvaan asentoon (tukevasti)! 20 Catros-T BAG

21 Yleiset turvallisuusohjeet Tukien käsittelyssä on oltava varovainen puristumis- ja leikkautumisvaaran takia! Ole erityisen varovainen kytkiessäsi koneen traktoriin tai irrottaessasi sen siitä! Traktorin ja koneen välissä on puristumisja leikkautumisvaara kytkentäkohdan alueella! Traktorin ja koneen välissä ei saa oleskella ihmisiä kolmipistehydraulijärjestelmän käytön aikana! Kytkettyjen syöttöjohtojen ο täytyy mukautua kaarteisiin ajettaessa helposti kaikkiin liikkeisiin jännityksettä, taittumatta tai hankautumatta. ο täytyy olla paikoillaan niin, että ne eivät hankaa vieraisiin osiin. Pikakiinnityskourien irrotusvaijereiden täytyy riippua vapaana ja ne eivät saa aiheuttaa tahatonta avautumista alas lasketetussa asennossa! Laita irrotetut koneet sellaiseen paikkaan, jossa ne pysyvät tukevasti paikoillaan! Koneen käyttö Tutustu ennen töiden aloittamista koneen kaikkiin varusteisiin ja käyttölaitteisiin sekä niiden toimintaan. Käytön aikana se on jo liian myöhäistä! Käytä vartalonmyötäisiä vaatteita! Löysät vaatteet lisäävät vaaraa, koska ne voivat takertua tai keriytyä käyttöakseleihin! Ota kone käyttöön vain silloin, kun kaikki suojukset ovat paikoillaan ja oikeassa asennossa! Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat! Aja tarvittaessa säiliö vain osittain täynnä. Ihmisiä ei saa oleskella koneen työalueella! Ihmisiä ei saa oleskella koneen kääntö- ja kallistusalueella! Ulkoisella voimalla käytettävissä koneen osissa (esim. hydraulikäyttö) on kohtia, joissa on puristumis- ja leikkautumisvaara! Ulkoisella voimalla käytettäviä koneen osia saa käyttää ainoastaan silloin, kun sivulliset ovat riittävän etäällä koneesta! Ennen kuin poistut traktorin luota, varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Sitä varten täytyy ο laskea kone maahan ο vetää seisontajarru päälle ο sammuttaa traktorin moottori ο vetää virta-avain pois paikaltaan Catros-T BAG

22 Yleiset turvallisuusohjeet Koneen kuljetus Noudata yleisillä teillä ajaessasi asiaankuuluvia maakohtaisia tieliikennemääräyksiä! Tarkasta ennen kuljetusajoja ο syöttöjohtojen asianmukainen liitäntä ο valojen toiminta, puhtaus ja mahdolliset vauriot ο jarru- ja hydraulijärjestelmä silmämääräisesti havaittavien vikojen varalta ο onko seisontajarru vapautettu kokonaan ο jarrujärjestelmän toiminta Huolehdi aina siitä, että traktorin riittävän hyvä ohjattavuus ja jarrutuskyky on varmistettu! Traktoriin kiinnitetyt koneet ja etu- tai takapainot vaikuttavat traktorin ajo-ominaisuuksiin, ohjattavuuteen ja jarrutuskykyyn. Käytä tarvittaessa etupainoja! Traktorin etuakselin täytyy aina olla kuormitettu vähintään 20 % traktorin omapainosta, jotta ohjattavuus säilyy riittävän hyvänä. Kiinnitä etu- tai takapainot aina määräysten mukaisesti asiaankuuluviin kiinnityspisteisiin! Huomioi kiinnitetyn koneen maks. hyötykuorma ja traktorin sallitut akseli- ja tukikuormat! Traktorin täytyy taata kuormatun yhdistelmän (traktori plus kiinnitetty kone) ohjeenmukainen jarrutuskyky! Kokeile jarrujen teho ennen liikkeellelähtöä! Kaarteissa ajaessa tulee muistaa, että traktoriin kiinnitetty kone kaartaa ulkokaarteen puolelta hyvin laajan kaaren ja sen massa voi aiheuttaa heilahtelua! Huolehdi ennen kuljetusajoja traktorin vetovarsien riittävän hyvästä sivusuuntaisesta lukituksesta, kun kone on kiinnitetty traktorin kolmipistehydraulijärjestelmään tai vetovarsiin! Laita ennen kuljetusajoja koneen kaikki käännettävät osat kuljetusasentoon! Varmista ennen kuljetusajoja koneen käännettävät osat kuljetusasentoon, jotta ne eivät pääse liikkumaan paikoiltaan ja aiheuttamaan vaaraa. Käytä tähän asiaankuuluvia kiinnitysvälineitä! Lukitse ennen kuljetusajoja kolmipistehydraulijärjestelmän käyttövipu, jotta kiinnitetty kone ei pääse tahattomasti nousemaan tai laskeutumaan! Tarkasta ennen kuljetusajoja, että vaadittava kuljetusvarustus on kiinnitetty asiaankuuluvasti koneeseen, esim. valot, varoituslaitteet ja suojalaitteet! Tarkasta ennen kuljetusajoja silmämääräisesti, että työntövarren ja vetovarsien tapit on varmistettu taittosokilla tahattoman irtoamisen estämiseksi. Sovita ajonopeus kulloinkin vallitseviin olosuhteisiin! Vaihda alamäissä pienemmälle vaihteelle! Kytke ennen kuljetusajoja yksipyöräjarrutus aina pois toiminnasta (lukitse polkimet)! 22 Catros-T BAG

23 Yleiset turvallisuusohjeet Hydraulijärjestelmä Hydraulijärjestelmässä vallitsee suuri paine! Huolehdi siitä, että hydrauliletkut kytketään oikein! Huolehdi hydrauliletkujen kytkennän yhteydessä siitä, että hydraulijärjestelmä on paineeton sekä traktorin että koneen puolella! Traktorissa ei saa lukita sellaisia säätöosia, joilla ohjataan suoraan rakenneosien hydraulisia tai sähköisiä liikkeitä, esim. kääntämistä, kallistusta ja työntöä. Kulloisenkin liikkeen täytyy pysähtyä automaattisesti, jos irrotat kyseisen säätöosan. Tämä ei koske järjestelmien liikkeitä, jotka ο ovat jatkuvia tai ο automaattisesti säädettyjä tai ο vaativat toiminnan takia kelluvan asennon tai painoasennon Ennen hydraulijärjestelmään kohdistuvia töitä ο Laske kone maahan ο Vapauta paine hydraulijärjestelmästä ο Sammuta traktorin moottori ο Vedä seisontajarru päälle ο Vedä virta-avain pois Anna asiantuntevan ammattimiehen tarkastaa hydrauliletkujen luotettava kunto vähintään kerran vuodessa! Vaihda vaurioituneet ja vanhenemisen vuoksi haurastuneet hydrauliletkut! Käytä ainoastaan alkuperäisiä -hydrauliletkuja! Hydrauliletkujen käyttöaika on korkeintaan kuusi vuotta, mukaan lukien mahdollinen korkeintaan kahden vuoden pituinen varastointiaika. Letkuissa ja letkuliitoksissa tapahtuu luonnollista vanhenemista myös asianmukaisessa varastoinnissa ja normaalissa käyttörasituksessa, siksi niiden varastointiaika ja käyttöaika on rajoitettu. Tästä poiketen voidaan määrittää kokemuksiin perustuva käyttöaika, erityisesti vaarapotentiaali huomioiden. Kestomuovista valmistetuille letkuille voivat päteä toisenlaiset ohjearvot. Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Suurella paineella ruiskuva neste (hydrauliöljy) voi tunkeutua ihon läpi ja aiheuttaa vakavia vammoja! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen! Tulehdusvaara. Käytä vuotokohtia etsiessäsi sopivia apuvälineitä, koska tähän toimenpiteeseen liittyy vakava tulehdusvaara! Catros-T BAG

24 Yleiset turvallisuusohjeet Sähköjärjestelmä Irrota sähköjärjestelmään kohdistuvissa töissä aina akun (miinusnapa) kytkentä! Käytä vain ohjeenmukaisia sulakkeita. Sähköjärjestelmä rikkoutuu, jos käytät liian voimakkaita sulakkeita palovaara Huolehdi siitä, että akku liitetään oikein - kytke ensin plusnapa ja sitten miinusnapa! Irrota akku sähköjärjestelmästä irrottamalla ensin miinusnapa ja sitten plusnapa! Varusta akun plusnapa aina asianmukaisella suojuksella. Oikosulku maadoitukseen aiheuttaa räjähdysvaaran Räjähdysvaara! Vältä kipinöiden muodostusta ja avotulta akun läheisyydessä! Kone voi olla varustettu elektronisilla komponenteilla ja rakenneosilla, joiden toiminnassa voi ilmetä häiriöitä muiden laitteiden sähkömagneettisen säteilyn takia. Tällaiset häiriöt saattavat aiheuttaa vaaraa ihmisille, mikäli seuraavia turvallisuusohjeita ei noudateta. ο ο Jos koneeseen asennetaan jälkikäteen sähkölaitteita ja/tai komponentteja, jotka kytketään traktorin sähköverkkoon, tällöin käyttäjän täytyy tarkastaa omalla vastuulla, aiheuttaako asennus häiriöitä traktorin elektroniikalle tai muille komponenteille. Huolehdi siitä, että jälkikäteen asennetut sähköiset ja elektroniset rakenneosat vastaavat EMC-direktiivin 89/336/ETY kulloinkin voimassaolevaa versiota ja on merkitty CE-tunnuksella Hinattavat koneet Muista huomioida, mitkä traktorissa olevan vetolaitteen ja koneessa olevan vetoaisan yhdistelmämahdollisuudet ovat sallittuja! Tee ainoastaan sallittuja ajoneuvoyhdistelmiä (traktori ja hinattava kone). Ota yksiakselisten koneiden yhteydessä huomioon traktorissa olevan vetolaitteen suurin sallittu tukipaino! Huolehdi aina siitä, että traktorin riittävän hyvä ohjattavuus ja jarrutuskyky on varmistettu! Traktoriin kiinnitetyt koneet vaikuttavat ajo-ominaisuuksiin sekä traktorin ohjaus- ja jarrutuskykyyn. Tämä koskee erityisesti yksiakselisia koneita traktoriin kohdistuvalla tukikuormalla! Ainoastaan ammattikorjaamo saa säätää vetoaisan korkeuden tukikuormalla kuormitetuissa vetolaitteissa! 24 Catros-T BAG

25 Yleiset turvallisuusohjeet Renkaat Renkaiden ja pyörien korjaustöitä saavat suorittaa vain ammattihenkilöt asiaankuuluvan asennustyökalun kanssa! Tarkasta rengaspaineet säännöllisesti! Noudata annettuja rengaspaineita! Liian suuret rengaspaineet aiheuttavat räjähdysvaaran! Pysäytä kone turvalliseen paikkaan ja varmista koneen tahaton laskeutuminen ja tahaton vieriminen (seisontajarru, rengaskiilat), ennen kuin alat tehdä renkaisiin liittyviä töitä! Kaikki kiinnityspultit ja mutterit täytyy kiinnittää ja kiristää AMAZONEN-WERKEn ohjeiden mukaan! Puhdistus, huolto ja kunnossapito Tee koneeseen liittyviä puhdistus-, huolto- ja kunnossapitotöitä aina vain silloin, kun ο voimansiirto on kytketty pois ο traktorin moottori on sammutettu ο virta-avain on vedetty pois paikaltaan ο koneen pistoke on vedetty irti ohjausyksiköstä Tarkasta säännöllisesti muttereiden ja pulttien pitävä kiinnitys ja kiristä ne tarvittaessa! Ennen kuin alat tehdä koneeseen liittyviä puhdistus-, huolto- tai kunnossapitotöitä, varmista ylösnostettu kone tai ylösnostetut koneen osat tahattoman laskeutumisen estämiseksi! Käytä teräosien vaihdossa sopivaa työkalua ja käsineitä! Hävitä jäteöljyt, rasvat ja suodattimet asianmukaisesti! Irrota traktorin laturin ja akun kaapeli, ennen kuin alat tehdä traktoriin ja siihen kiinnitettyihin koneisiin kohdistuvia sähköhitsaustöitä! Varaosien on täytettävä vähintään AMAZONEN-WERKEn ilmoittamat tekniset vaatimukset! Tämä on varmistettu käyttämällä alkuperäisiä AMAZONE-varaosia! Catros-T BAG

26 Lastaus ja kuormasta purkaminen 3 Lastaus ja kuormasta purkaminen Lastaus ja kuormasta purkaminen traktorilla VAROITUS Onnettomuusvaara, jos traktori on epäsopiva ja koneen jarrujärjestelmä ei ole liitetty traktoriin eikä täytetty! Kytke kone ohjeenmukaisesti traktoriin, ennen kuin lastaat koneen kuljetusajoneuvoon tai otat sen sieltä pois! Koneen kytkentä ja kuljetus traktorin kanssa lastaamista tai purkamista varten on sallittua vain silloin, kun traktorin suorituskyky täyttää asetetut vaatimukset! Paineilmajarrujärjestelmä: Kiinnitetyn koneen kanssa saa ajaa vasta sitten, kun traktorin painemittari näyttää 5,0 bar lukemaa! Kytke kone sopivaan traktoriin kuljetusajoneuvoon lastaamista tai siitä purkamista varten. Lastaaminen: Lastaamisessa tarvitaan ajo-ohjeita antava apulainen. Varmista kone määräysten mukaisesti. Irrota sen jälkeen traktori koneesta. Kuormasta purkaminen: Irrota kuljetuslukitukset. Kuormasta purkamiseen tarvitaan ajo-ohjeita antava apulainen. Laske kone kuormasta purkamisen jälkeen maahan ja irrota traktorista. 26 Catros-T BAG

27 Tuotekuvaus 4 Tuotekuvaus Tämä luku antaa kattavan yleiskuvan koneen rakenteesta. sisältää yksittäisten rakenneryhmien ja säätöosien nimitykset. Lue tämä luku mieluiten koneen vieressä. Näin tutustut koneeseen kaikkein parhaiten. 4.1 Yleiskatsaus rakenneryhmät Kuva 3 (1) Vetolaitekiinnitys (2) 1. lautasrivi (3) 2. lautasrivi (4) Hydraulisylinteri koneen nostamiseen, laskemiseen ja syvyyden säätöön (5) Lautasten limityksen säätö (6) Kartiorengasjyrä integroidulla koneen alustalla (7) Kartiorengasjyrän kaavin (8) Pyöräkiilat kuljetusasennossa (9) Letkukotelo 4.2 Yleiskatsaus traktorin ja koneen väliset syöttöjohdot (10) Hydrauliletkut (11) Valojen sähkökaapeli Catros-T BAG

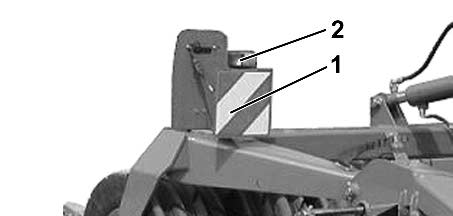

28 Tuotekuvaus 4.3 Liikennetekniset varusteet Kuva 4/... (1) Takavalot, jarruvalot, suuntavilkut, punaiset heijastimet (2) Varoitustaulut (nelikulmainen) Kuva 5/... (1) 2 varoitustaulua (nelikulmainen) (2) 2 äärivaloa/suuntavilkkua Kuva 4 Kuva Määräystenmukainen käyttö Kone on tehty tavanomaiseen maan intensiiviseen, matalaan muokkaamiseen. kytketään vetosilmukasta traktorissa olevaan vetolaitteeseen ja käytetään yhden henkilön ohjaamana. Rinteissä voidaan ajaa korkeuskäyrien suuntaisesti ajosuunta vasemmalle 15 % ajosuunta oikealle 15 % rinteen suuntaisesti rinnettä ylös 15 % rinnettä alas 15 % Määräystenmukaiseen käyttöön kuuluu myös: käyttöohjekirjan kaikkien ohjeiden noudattaminen. tarkastus- ja huoltotöiden määräaikainen suorittaminen. yksinomaan alkuperäisten -varaosien käyttäminen. Kaikki yllä kuvatusta poikkeavat käyttötavat ovat kiellettyjä ja määräystenvastaisia. Määräystenvastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä, AMAZONEN-WERKE ei ota mitään vastuuta. 28 Catros-T BAG

29 Tuotekuvaus 4.5 Vaaralliset alueet ja vaaralliset kohdat Koneen ympäristön vaarallinen sektori on se alue, jossa ihmisten turvallisuus voi vaarantua koneen ja sen terien/osien toiminnasta syntyvistä liikkeistä koneen sinkoamista materiaaleista tai esineistä tahattomasti laskeutuvista tai nousevista teristä ja osista traktorin ja koneen tahattomasta paikaltaan vierimisestä Koneen vaarallisella alueella on vaarallisia kohtia, joissa on jatkuvasti välittömiä tai odottamatta ilmeneviä vaaroja. Varoitusmerkit ilmoittavat nämä vaaralliset kohdat ja varoittavat jäännösriskeistä, joita ei voida poistaa rakenteellisilla toimenpiteillä. Näihin pätevät vastaavassa luvussa annetut erityiset turvallisuusmääräykset. Koneen vaarallisella alueella ei saa oleskella ihmisiä, kun traktorin moottori käy nivelakselin/hydraulijärjestelmän ollessa paikalleen liitettynä. jos traktoria ja konetta ei ole varmistettu tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Käyttäjä saa liikuttaa konetta tai laittaa terät/osat kuljetusasennosta työasentoon tai päinvastoin vain silloin, kun koneen vaarallisella alueella ei oleskele ihmisiä. Vaaralliset kohdat sijaitsevat: traktorin ja koneen välissä, erityisesti koneen kiinnityksen ja irrotuksen yhteydessä. liikkuvien rakenneosien alueella. kulkevan koneen päällä. 4.6 Konekilpi ja CE-tunnusmerkintä Konekilvessä on ilmoitettu: Koneen tunnusnumero: Tyyppi Sall. järjestelmäpaine bar Valmistusvuosi Tehdas Teho kw Peruspaino kg Seuraavat kuvat ilmoittavat konekilven ja CE-tunnusmerkinnän sijainnin. Sall. kokonaispaino kg Akselipaino takana kg Kuva 6 Akselipaino edessä tukik. kg Catros-T BAG

30 Tuotekuvaus 4.7 Tekniset tiedot Catros 3001-T 4001-T Työleveys [m] 3 4 Kuljetusalusta 6 X 400/50-15,5 8 X 400/50-15,5 Sall. huippunopeus [km/h] 25 Peruspaino [kg] Akselipaino [kg] Tukikuorma [kg] Kokonaispituus [mm] Kokonaisleveys [mm] Lautasväli [mm] Lautasten halkaisija [mm] Lautasmäärä 2 x 12 2 x 16 Lautasten limityksen säätö mekaanisesti Työsyvyyden säätö mekaanisesti hydraulisesti (valinnainen) Työsyvyys [mm] Vaatimustenmukaisuus Kone täyttää seuraavien direktiivien vaatimukset: Direktiivi-/normimerkintä Konedirektiivi 98/37/EY EMC-direktiivi 89/336/ETY 30 Catros-T BAG

31 Tuotekuvaus 4.9 Vaadittava traktorivarustus Koneen määräystenmukaista käyttöä varten traktorin täytyy täyttää seuraavat vaatimukset: Traktorin moottorin teho Catros 3001-T Catros 4001-T 60 kw (80 hv) alkaen 90 kw (120 hv) alkaen Sähköjärjestelmä Akkujännite: 12 V (volttia) Valopistorasia: 7-napainen Hydrauliikka Maks. käyttöpaine: 200 bar Traktorin pumpputeho: vähintään 15 l/min 150 bar paineella Koneen hydrauliöljy: vaihteisto-/hydrauliöljy Otto SAE 80W API GL4 Koneen hydrauli-/vaihteistoöljy soveltuu kaikkien yleisimpien traktorimallien yhdistetyille hydrauli-/vaihteistoöljy-kiertopiireille. Ohjainlaitteet: kaksitoiminen ohjainlaite vakiovarustuksessa 4.10 Melupäästötiedot Työpistekohtainen päästöarvo (äänenpainetaso) on 74 db(a), joka on mitattu käyttötilassa suljetussa ohjaamossa traktorin kuljettajan korvan kohdalta. Mittauslaite: OPTAC SLM 5. Äänenpainetason suuruus riippuu olennaisesti käytettävästä traktorista. Catros-T BAG

32 Rakenne ja toiminta 5 Rakenne ja toiminta Seuraava luku antaa tietoja koneen rakenteesta ja yksittäisten rakenneosien toiminnasta. 5.1 Toiminta Kuva 7 Kompakti lautasäes Catros soveltuu matalaan sänkimuokkaukseen heti leikkuupuinnin jälkeen keväällä tehtävään kylvömuokkaukseen maissia tai sokerijuurikasta varten viherkesantojen muokkaukseen, esim. keltasinappi lietelannan maahan muokkaamiseen. Catros kytketään vetolaitekiinnityksellä traktoriin. 32 Catros-T BAG

33 Rakenne ja toiminta 5.2 Hydrauliliitännät VAROITUS Tulehdusvaara suurella paineella ruiskuvan hydrauliöljyn takia! Huolehdi hydrauliletkujen kytkennän ja irrotuksen yhteydessä siitä, että hydraulijärjestelmä on paineeton sekä traktorin että koneen puolella! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen. Kaikki hydrauliletkut on varustettu värimerkinnöillä kunkin paineletkun hydraulitoiminnon kohdentamiseksi asianomaiselle traktorin ohjainlaitteelle! Traktorin ohjainlaite Toiminto Letkumerkintä 1 Kaksitoiminen Kone 2 Kaksitoiminen 3 Kaksitoiminen Työsyvyys (valinnainen) Planator (valinnainen) laskeminen 1 x keltainen nostaminen 2 x keltainen suurentaminen 1 x vihreä pienentäminen 2 x vihreä laskeminen 1 x luonnonvärinen nostaminen 2 x luonnonvärinen Tässä käyttöohjekirjassa traktorin ohjainlaitteet yksilöidään ylläolevan taulukon mukaan järjestysluvun ja kohdennetun letkumerkinnän värin avulla. Esimerkki: traktorin ohjainlaite 1 (keltainen) Hydrauliletkujen kytkeminen VAROITUS Virheellisten hydraulitoimintojen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara, jos hydrauliletkut liitetään väärin paikoilleen! Huomioi hydrauliletkujen kytkennän yhteydessä hydrauliliittimissä olevat värimerkinnät. Catros-T BAG

34 Rakenne ja toiminta Tarkasta hydrauliöljyjen yhteensopivuus, ennen kuin liität koneen traktorin hydraulijärjestelmään. Älä sekoita mineraali- ja bioöljyjä keskenään! Huomaa, että suurin sallittu hydrauliöljypaine on 200 bar. Tee kytkentä vain puhtaisiin hydrauliliittimiin. Paina hydrauliliitin/-liittimet niin pitkälle hydrauliliitäntöihin, kunnes liitin/liittimet lukittuvat tuntuvasti paikoilleen. Tarkasta, että hydrauliletkujen kytkennät ovat oikein ja tiiviisti paikoillaan. 1. Siirrä traktorin ohjausventtiilin käyttövipu kelluvaan asentoon (vapaa-asento). 2. Puhdista hydrauliletkujen liittimet, ennen kuin kytket hydrauliletkut traktoriin. 3. Kytke hydrauliletku(t) traktorin ohjainlaitteeseen/-laitteisiin Hydrauliletkujen irrotus 1. Siirrä traktorin ohjalaitteen käyttövipu kelluvaan asentoon (vapaa-asento). 2. Vapauta hydrauliittimien lukitukset hydrauliliitännöistä. 3. Suojaa hydrauliliittimet ja hydrauliliitännät likaantumiselta pölysuojuksilla. 4. Laita hydrauliletkut talteen letkukoteloon. 34 Catros-T BAG

35 Rakenne ja toiminta 5.3 Kaksirivinen lautasäes Lautaset on sijoitettu limittäin edessä 17 ja takana 14 kiilakulmaan ajosuuntaan nähden. Lautaset (Kuva 8/1) on laakeroitu huoltoa kaipaamattomalla kaksirivisellä viistokuulalaakerilla, joka on varustettu liukurengastiivisteellä ja täytetty öljyllä. Säädettävä: Molempien lautasrivien limitys säädetään siirtoyksiköllä (Kuva 8/2) työsyvyyden ja nopeuden mukaan. Säätö tehdään AMAZONE-epäkeskotapeilla. Lautasten muokkausvoimakkuus voidaan säätää lautasäkeen työsyvyyden avulla. Syvyyssäätö tapahtuu hydraulisesti. Molemmat reunalautaset voidaan säätää pystysuunnassa. Ulompien lautasten työsyvyyttä voidaan vähentää vallien tai vakojen muodostumisen estämiseksi. Yksittäisten lautasten elastinen kumijousitettu kiinnitys mahdollistaa äkeen mukautumisen pinnan epätasaisuuksiin lautasten väistymisen esteiden, esim. kivet, kohdalla. Tämä suojaa yksittäisiä lautasia vaurioitumiselta. Kuva 8 Kuva Kartiorengasjyrä Halkaisijaltaan 800 mm kartiorengasjyrä (Kuva 10) koostuu erillisistä, vierekkäisistä kartiorenkaista tiivistää muokatun maan urittain huolehtii lautasten syvyysohjauksesta muodostaa koneen alustan kuljetusajoissa. Kuva 10 Catros-T BAG

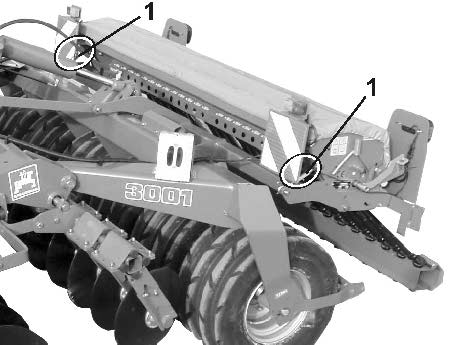

36 Rakenne ja toiminta 5.5 Planator-olkiäes (valinnainen) Planator-olkiäes (Kuva 11) levittää tasaisesti pellon pinnalle jääneen kasvisilpun. Sitä voidaan säätää vakiovarusteisella hydraulisella nostimella vaihtelevien olkimäärien mukaan. Kuva Viherkesantojen kylvölaite C-Drill (valinnainen) Viherkesantojen kylvölaitteella C-Drill voidaan kylvää piensiemenet ja viherkesannot lautasäkeellä CATROS tehtävän maanmuokkauksen yhteydessä. Säädä C-Drill-laitteen kallistus kiristyslukkojen (Kuva 12/1) avulla niin, että siemensäiliön etuseinä on pystysuorassa. Katso myös käyttöohjekirja C-Drill. Kuva Catros-T BAG

37 Käyttöönotto 6 Käyttöönotto Tästä luvusta saat tietoja, jotka koskevat koneen käyttöönottoa. joiden avulla voit tarkastaa, voiko koneen kiinnittää traktoriin. Ennen kuin koneen saa ottaa käyttöön, käyttäjän on täytynyt lukea ja ymmärtää käyttöohjeet. Huomioi luku "Turvallisuusohjeet käyttäjälle", alkaen sivulta 20, ο koneen kytkennässä ja irrotuksessa ο koneen kuljetuksessa ο koneen käytössä Kytke ja kuljeta konetta vain sellaisella traktorilla, joka soveltuu tähän tarkoitukseen! Traktorin ja koneen täytyy olla maakohtaisten tieliikennelakien määräysten mukainen. Ajoneuvon haltija (omistaja) ja ajoneuvon kuljettaja (käyttäjä) vastaavat maakohtaisten tieliikennelakimääräysten noudattamisesta. VAROITUS Puristumis-, silpoutumis-, leikkautumis-, sisäänkiilautumis- ja kiinnitarttumisvaara hydraulisesti tai sähköisesti käytettävien rakenneosien alueella. Älä lukitse traktorissa sellaisia säätöosia, joilla ohjataan suoraan rakenneosien hydraulisia tai sähköisiä liikkeitä, esim. kääntämistä, kallistusta ja työntöä. Kulloisenkin liikkeen täytyy pysähtyä automaattisesti, jos irrotat kyseisen säätöosan. Tämä ei koske järjestelmien liikkeitä, jotka ovat jatkuvia tai automaattisesti säädettyjä tai vaativat toiminnan takia kelluvan asennon tai painoasennon 6.1 Traktorin soveltuvuuden tarkastus VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Tarkasta traktorin soveltuvuus, ennen kuin kiinnität koneen traktoriin. Kiinnitä kone vain sellaisiin traktoreihin, jotka soveltuvat tähän tarkoitukseen. Suorita jarrutuskoe ja tarkasta, jarruttaako traktori riittävän hyvin myös kiinnitetyn koneen kanssa. Traktorin soveltuvuuden edellytyksiä ovat erityisesti: sallittu kokonaispaino Catros-T BAG

38 Käyttöönotto sallitut akselipainot sallittu tukikuorma traktorin kiinnityspisteessä asennettujen renkaiden kantavuus hinattavalle kuormalle sallitun painon täytyy olla riittävän suuri Nämä tiedot ovat konekilvessä tai rekisteriotteessa ja traktorin käyttöohjekirjassa. Traktorin etuakselin täytyy olla aina kuormitettu vähintään 20 % verran traktorin omapainosta. Traktorissa täytyy olla traktorin valmistajan määräämä jarrutusteho myös paikalleen kiinnitetyn koneen kanssa Traktorin kokonaispainon, traktorin akselipainojen ja renkaiden kantavuuden todellisten arvojen sekä tarvittavan vähimmäisvastapainon laskeminen Rekisteriotteessa ilmoitetun traktorin kokonaispainon täytyy olla suurempi kuin seuraavien painojen summa: traktorin omapaino, vastapaino ja nostolaitekiinnitteisen koneen kokonaispaino tai hinattavan koneen tukikuorma Tämä ohje koskee ainoastaan Saksaa: Jos akselipainojen ja / tai sallitun kokonaispainon vaatimuksia ei pystytä täyttämään kaikista mahdollisista toimenpiteistä huolimatta, tällöin osavaltio-oikeuden mukaan asianomainen viranomainen voi myöntää anomuksesta valtuutetun ajoneuvokatsastajan lausunnon ja traktorin valmistajan suostumuksen perusteella poikkeusluvan 70 StVZO mukaan sekä vaadittavan tyyppihyväksynnän 29 artikla 3 StVO mukaan. 38 Catros-T BAG

39 Käyttöönotto Tarvittavat arvot laskemista varten T L [kg] Traktorin omapaino Kuva 13 T V [kg] Tyhjän traktorin etuakselipaino ks. traktorin käyttöohjekirja tai rekisteriote T H [kg] Tyhjän traktorin taka-akselipaino G V [kg] Etupaino (mikäli kuuluu varustukseen) ks. etupainon tekniset tiedot tai punnitse itse F H [kg] Maks. tukikuorma ks. koneen tekniset tiedot a [m] Eteen kiinnitettävän koneen tai etupainon painopisteen ja etuakselin keskipisteen välinen etäisyys (summa a 1 + a 2 ) a 1 [m] Etäisyys etuakselin keskipisteestä vetovarren liitoskohdan keskipisteeseen a 2 [m] Etäisyys vetovarren liitoskohdan keskipisteestä eteen kiinnitettävän koneen tai etupainon painopisteeseen (painopisteväli) ks. traktorin ja eteen kiinnitettävän koneen tai etupainon tekniset tiedot tai mittaa itse ks. traktorin käyttöohjekirja tai mittaa itse ks. eteen kiinnitettävän koneen tai etupainon tekniset tiedot tai mittaa itse b [m] Traktorin akseliväli ks. traktorin käyttöohjekirja tai rekisteriote tai mittaa itse c [m] Taka-akselin keskipisteen ja vetovarren liitoskohdan keskipisteen välinen etäisyys ks. traktorin käyttöohjekirja tai rekisteriote tai mittaa itse Catros-T BAG

40 Käyttöönotto Ohjauskyvyn takaamiseksi tarvittavan traktorin etuosan vähimmäisvastapainon G V min laskeminen G F = c TV b + 0,2 TL b a b H V min + Merkitse traktorin etuosassa tarvittavalle vähimmäisvastapainolle G V min laskemasi arvo taulukkoon (luku ) Traktorin todellisen etuakselipainon T V tat laskeminen T V tat G = V ( a + b) + T b V b F H c Merkitse todelliselle etuakselipainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu etuakselipaino taulukkoon (luku ) Traktorin ja koneen yhdistelmän todellisen kokonaispainon laskenta G = G + T + F tat V L H Merkitse todelliselle kokonaispainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu kokonaispaino taulukkoon (luku ) Traktorin todellisen taka-akselipainon T H tat laskeminen T H tat = G tat T V tat Merkitse todelliselle taka-akselipainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu taka-akselipaino taulukkoon (luku ) Renkaiden kantavuus Merkitse renkaan sallitun kantavuuden kahdella kerrottu arvo (kaksi rengasta) (ks. esim. rengasvalmistajan asiakirjoista) taulukkoon (luku ). 40 Catros-T BAG

41 Käyttöönotto Taulukko Laskennan tuloksena saatu todellinen arvo Traktorin käyttöohjekirjassa ilmoitettu sallittu arvo Renkaan sallittu kantavuus kerrottuna kahdella (kaksi rengasta) Vähimmäisvastapaino edessä / takana / kg Kokonaispaino kg kg -- Etuakselipaino kg kg kg Taka-akselipaino kg kg kg Katso traktorin kokonaispainon, akselipainojen ja renkaiden kantavuuden sallitut arvot traktorin rekisteriotteesta. Laskettujen todellisten arvojen täytyy olla pienempiä tai yhtäsuuria ( ) kuin sallitut arvot! VAROITUS Riittämättömän vakavuuden sekä traktorin riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! Konetta ei saa kytkeä laskennan perustana käytettyyn traktoriin, jos vain yksikin lasketuista todellisista arvoista on suurempi kuin sallittu arvo. traktoriin ei ole kiinnitetty etupainoa (mikäli tarpeen) vaadittavaksi etuosan vähimmäisvastapainoksi (G V min ). Käytä etupainoa, joka vastaa vähintään vaadittavaa etuosan vähimmäisvastapainoa (G V min )! Catros-T BAG

42 Käyttöönotto Hinattavilla koneilla varustettujen traktoreiden käyttöedellytykset VAROITUS Rakenneosien murtumisen aiheuttama vaara, jos käytetään kiellettyjä kytkentäyhdistelmiä! Huolehdi siitä, ο että traktorin kiinnityslaitteen sallittu tukikuorma on riittävän suuri todelliselle tukikuormalle. ο että tukikuorman takia muuttuneet traktorin akselipainot ja painot ovat sallituissa rajoissa. Punnitse epävarmassa tapauksessa. ο että traktorin staattinen, todellinen taka-akselipaino ei ylitä sallittua taka-akselipainoa. ο että noudatat traktorin sallittua kokonaispainoa. ο että traktorin renkaiden sallittua kantavuutta ei ylitetä Kiinnityslaitteiden ja vetosilmukoiden yhdistelmämahdollisuudet Kuva 14 näyttää traktorin kiinnityslaitteen ja koneen vetosilmukan sallitut yhdistelmämahdollisuudet riippuen suurimmasta sallitusta tukikuormasta. Suurin sallittu tukikuorma on merkitty traktorin asiakirjoihin tai traktorin kiinnityslaitteen konekilpeen. Suurin sallittu tukikuorma Kiinnityslaite traktorissa Vetosilmukka kiinteäaisaisessa hinattavassa laitteessa 3000 kg Vetolaite ISO Vetosilmukka (Hitchring) ISO Kuva Todellisen D C -arvon laskeminen kytkettävälle yhdistelmälle VAROITUS Traktorin ja koneen välisten kiinnityslaitteiden murtumisen aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Laske todellinen D C -arvo traktorin ja koneen yhdistelmälle, jotta voit tarkastaa, onko traktorissa olevan kiinnityslaitteen D C -arvo vaatimusten mukainen. Yhdistelmän todellisen lasketun D C -arvon täytyy olla pienempi tai yhtäsuuri ( ) kuin ohjeenmukainen traktorin kiinnityslaitteen D C -arvo. 42 Catros-T BAG

43 Käyttöönotto Kytkettävän yhdistelmän todellinen D C -arvo lasketaan seuraavasti: D C = g x T x C T + C Kuva 15 T: Traktorin sallittu kokonaispaino [t] (ks. traktorin käyttöohjekirja tai rekisteriote) C: Sallitulla massalla (hyötykuorma) lastatun koneen akselipaino [t] ilman tukikuormaa g: Painovoiman kiihtyvyys (9,81 m/s²) Yhdistelmän todellinen, laskettu D C -arvo Kiinnityslaitteen ohjeenmukainen D C -arvo traktorissa KN KN Kiinnityslaitteen D C -arvo on merkitty suoraan kiinnityslaitteeseen / traktorin käyttöohjekirjaan Jarruttomat koneet VAROITUS Traktorin riittämätön jarrutuskyky aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Traktorissa täytyy olla traktorin valmistajan määräämä jarrutusteho myös hinattavan koneen kanssa. Jos konetta ei ole varustettu jarruilla, traktorin todellisen painon täytyy olla suurempi tai yhtäsuuri ( ) kuin hinattavan koneen todellinen paino. suurin sallittu ajonopeus on 25 km/h. Catros-T BAG

44 Käyttöönotto 6.2 Traktorin/koneen varmistaminen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara koneeseen liittyvissä töissä, jos traktorin kolmipistehydrauliikan avulla ylösnostettu, varmistamaton kone laskeutuu tahattomasti. ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Ennen kuin alat tehdä koneeseen liittyviä töitä, varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Koneeseen liittyviä töitä, esim. asennustehtäviä, säätöjä, vikojen korjauksia, puhdistusta, huoltoa ja kunnossapitoa, ei saa tehdä, ο kun kone on toiminnassa. ο ο ο kun traktorin moottori käy nivelakseli/hydraulijärjestelmä paikalleen kytkettynä. kun virta-avain on paikallaan traktorissa ja traktorin moottori voidaan käynnistää tahattomasti nivelakseli/hydraulijärjestelmä paikalleen kytkettynä. kun traktoria ja konetta ei ole varmistettu niiden omalla seisontajarrulla ja/tai pyöräkiiloilla tahattoman paikaltaan vierimisen estämiseksi. ο kun liikkuvia osia ei ole lukittu paikoilleen tahattoman liikkumisen estämiseksi. Erityisesti näissä töissä on varmistamattomien rakenneosien liikkumisesta aiheutuva vaara. 1. Laske ylösnostettu, varmistamaton kone / ylösnostetut, varmistamattomat koneen osat alas. Näin estetään tahaton laskeutuminen. 2. Sammuta traktorin moottori. 3. Vedä virta-avain pois paikaltaan. 4. Vedä traktorin seisontajarru päälle. 5. Varmista kone tahattoman paikaltaan vierimisen estämiseksi (vain hinattava kone) ο ο tasaisella alustalla seisontajarrulla (mikäli kuuluu varustukseen) tai pyöräkiiloilla. erittäin epätasaisella alustalla tai rinteessä seisontajarrulla ja pyöräkiiloilla. 44 Catros-T BAG

45 Koneen kytkentä ja irrottaminen 7 Koneen kytkentä ja irrottaminen Huomioi koneen kytkennässä ja irrotuksessa luku "Turvallisuusohjeet käyttäjälle", sivu 20. VAROITUS Traktorin ja koneen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen aiheuttama puristumisvaara koneen kytkennän tai kiinnityksen yhteydessä! Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin menet traktorin ja koneen väliselle vaaralliselle alueelle tekemään kytkentää tai irrotusta, tähän liittyvät lisätiedot ks. sivu 44. VAROITUS Puristumisvaara traktorin takaosan ja koneen välissä koneen kytkennän ja irrotuksen yhteydessä! Traktorin kolmipistehydrauliikan säätöosia saa käyttää vain asiaankuuluvasta työpisteestä. ei saa koskaan käyttää, kun olet traktorin ja koneen välisellä vaarallisella alueella. 7.1 Koneen kytkentä VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Koneen saa kiinnittää vain sellaisiin traktoreihin, jotka soveltuvat tähän tarkoitukseen. Lisätiedot ks. luku "Traktorin soveltuvuuden tarkastus", sivu 37. VAROITUS Puristumisvaara koneen kytkennän yhteydessä traktorin ja koneen välissä! Käske ihmisiä poistumaan traktorin ja koneen väliseltä vaaralliselta alueelta, ennen kuin ajat koneen luo. Paikalla olevat avustajat saavat vain olla antamassa ajo-ohjeita traktorin ja koneen vieressä. Traktorin ja koneen väliin saa mennä vasta sitten, kun traktori on pysäytetty. VAROITUS Koneen tahaton irtoaminen traktorista aiheuttaa ihmisille puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Käytä traktorin ja koneen asiaankuuluvia kiinnityslaitteita määräysten mukaisesti. Catros-T BAG

46 Koneen kytkentä ja irrottaminen 1. Käske ihmisiä poistumaan traktorin ja koneen väliseltä vaaralliselta alueelta, ennen kuin ajat koneen luo. 2. Kytke ensin syöttöjohdot paikoilleen, ennen kuin kytket koneen traktoriin. 2.1 Aja traktori koneen luo niin, että traktorin ja koneen väliin jää vapaa tila (n. 25 cm). 2.2 Varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 3. Käytä traktorin ohjainlaitetta 1. Sovita vetosilmukan korkeus traktorille. 4. Peruuta traktori sitten vielä lähemmäksi konetta, niin että voit kytkeä kiinnityslaitteen. 5. Kytke kiinnityslaite. 6. Ota pyöräkiilat pois. VAROITUS Traktorin ja koneen välisen energiansyötön katkeamisesta aiheutuva vaara, jos syöttöjohdot pääsevät vaurioitumaan! Huomioi syöttöjohtojen oikea kulkureitti, kun kytket syöttöjohdot. Syöttöjohtojen täytyy mukautua helposti kiinnitetyn koneen kaikkiin liikkeisiin jännityksettä, taittumatta ja hankautumatta. täytyy olla paikoillaan niin, että ne eivät hankaa vieraisiin osiin. 46 Catros-T BAG

47 Koneen kytkentä ja irrottaminen 7.2 Koneen irrotus VAROITUS Irrotetun koneen riittämättömän vakavuuden ja kaatumisen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! Aseta tyhjä kone vaakasuoralle ja tukevalla alustalle. Koneen irrotuksen yhteydessä koneen eteen täytyy aina jäädä sen verran tyhjää tilaa, että pystyt ajamaan traktorin seuraavalla kytkentäkerralla jälleen yhdensuuntaisesti koneen luo. 1. Aseta kone vaakasuoralle ja tukevalla alustalle. 2. Käytä traktorin ohjainlaitetta 1. Laske kone alas ja vapauta näin vetosilmukka kuormituksesta. 3. Varmista kone pyöräkiiloilla paikaltaan vierimisen estämiseksi. 4. Irrota kone traktorista. 4.1 Varmista kone tahattoman paikaltaan vierimisen estämiseksi. Lisätiedot ks. sivu Irrota vetolaitekiinnitys 4.3 Siirrä traktoria n. 25 cm eteenpäin. Näin syntyvä vapaa tila traktorin ja koneen välissä helpottaa syöttöjohtoihin käsiksipääsyä ja irrotusta. 4.4 Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 4.5 Irrota syöttöjohdot. Catros-T BAG

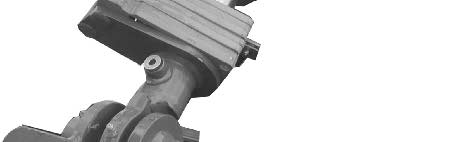

48 Säädöt 8 Säädöt VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara, jos traktorin kolmipistehydrauliikan avulla ylösnostettu kone laskeutuu tahattomasti. ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin suoritat koneeseen liittyviä säätöjä, lisätiedot ks. sivu Työsyvyys Mekaaninen työsyvyyden säätö Mekaaninen työsyvyyden säätö muuttamalla männänvarrella olevien välikappaleiden (Kuva 16/1) määrää. 1. Käytä traktorin ohjainlaitetta 1 (2 x keltainen). Nosta konetta ja vapauta siten välikappaleet kuormituksesta. 2. Muuta välikappaleiden määrää männänvarrella. ο ο Työsyvyys pienemmäksi: Lisää välikappaleiden määrää Työsyvyyden suurentaminen: Vähennä välikappaleiden määrää Kuva 16 VARO Älä kosketa sylinterin pohjan ja välikappaleiden väliä! Puristumisvaara! Käytä välikappaleita järjestyksessä alhaalta ylöspäin: Vaurioitumisvaara! 3. Käytä traktorin ohjainlaitetta 1 (1 x keltainen). Laske kone työasentoon. 48 Catros-T BAG

49 Säädöt Hydraulinen työsyvyyden säätö (valinnainen) Käytä traktorin ohjainlaitetta 2 (vihreä). Työsyvyys säädetään hydraulisesti asteikon avulla. Työsyvyys pienemmäksi: säädä suuntaan 0. Työsyvyys suuremmaksi: säädä suuntaan 12. Sylinterissä on hydraulisesti säädettävä vaste. Se helpottaa jokaisen päistekäännöksen jälkeen ajoa asetettuun työsyvyyteen ilman silmämääräistä tarkastusta (säätö traktorin ohjainlaitteella 2 (vihreä)). Kuva Lautasrivien limitys Lautasrivien limitys säädetään AMAZONEepäkeskotapilla tarpeen mukaan. Käytettävissä on 6 säätöreikää. 1. Avaa taittosokka (Kuva 18/1) 2. Laita epäkeskotappi (Kuva 18/2) haluamaasi säätöreikään. 3. Kiinnitä taittosokka. VAROITUS Puristumisvaara epäkeskotapin ja lautasrivin vasteen välillä! Kuva 18 Ensisijainen säätöreikä on merkitty lovella. Hienosäätö tehdään kiertämällä epäkeskotappia (Kuva 19) asennon 1 ja asennon 4 välillä. 1. Avaa taittosokka. 2. Käännä epäkeskotappia. 3. Kiinnitä taittosokka. Ennen lautasten limityksen säätöä voi olla mahdollisesti tarpeen peruuttaa lyhyt matka pellolla kone alaslaskettuna, jotta säätöreiät vapautuvat. Kuva 19 Catros-T BAG

50 Säädöt Työnjälki voidaan tarkastaa katsomalla koneen taakseen jättämää muokkausprofiilia: Kuva 20/1, Kuva 21/1, Kuva 22/1: 1. lautasrivin leikkuureuna Kuva 20/2, Kuva 21/2,: 2. lautasrivin leikkuureuna Kuva 20 (Kuva 20): Lautasrivit säädetty oikein. (Kuva 21): Säädä 1. lautasriviä oikealle ja tarkasta uudelleen. (Kuva 22): 2. lautasrivin leikkuureuna ei ole näkyvissä ja seuraa 1. lautasriviä. Säädä 1. lautasriviä vasemmalle. Kuva 21 Kuva Kaavin Kaapimen säätö: 1. Avaa kaapimen alla oleva pultti. 2. Säädä kaavin. 3. Kiristä pultti jälleen paikalleen. VARO Varmista, että kaapimen ja kartiorenkaan väli on vähintään 25 mm! Jos vähimmäisetäisyyttä ei noudateta, renkaat voivat vaurioitua ja aiheuttaa siten onnettomuuksia! Kuva Catros-T BAG

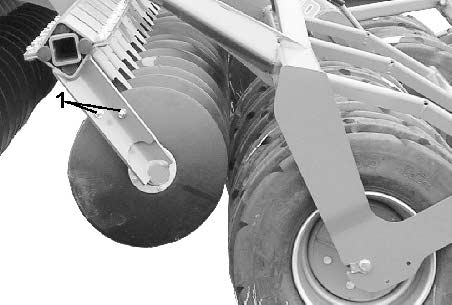

51 Säädöt 8.4 Reunalautasten työsyvyys Säädä ylösnostetut reunalautaset edessä oikealla ja takana vasemmalla. 1. Avaa ruuviliitokset (Kuva 24/1). 2. Säädä reunalautasia pitkittäisreiässä niin, että muokattaessa ei synny valleja. 3. Kiristä ruuviliitokset jälleen paikoilleen. Kuva Vetosilmukan korkeus Koneen ollessa irti vetosilmukan (Kuva 25/1) korkeus voidaan säätää traktoriin sopivaksi. Avaa 8 pulttia (Kuva 25/2) ja ruuvaa vetosilmukka kiinni halutulle korkeudelle. Kuva 25 Catros-T BAG

52 Kuljetusajot 9 Kuljetusajot Huomio kuljetusajoissa luku "Turvallisuusohjeet käyttäjälle", sivu 22. Tarkasta ennen kuljetusajoja ο syöttöjohtojen asianmukainen liitäntä. ο valojen toiminta, puhtaus ja mahdolliset vauriot. VAROITUS Koneen tahattoman liikkumisen aiheuttama puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara. Tarkasta kokoontaitettavissa koneissa kuljetuslukitusten moitteeton lukittuminen. Varmista kone tahattoman liikkumisen estämiseksi, ennen kuin suoritat kuljetusajoja. VAROITUS Riittämätön vakavuus ja kaatuminen aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- tai iskuvaaran! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Näiden vaarojen takia tapahtuva onnettomuus voi aiheuttaa vakavia vammoja ja jopa kuoleman. Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat. Aja tarvittaessa säiliö vain osittain täynnä. VAROITUS Putoamisvaara, jos koneen kyydissä ajetaan kiellosta huolimatta! Ihmisten kuljettaminen koneella ja/tai nouseminen liikkuviin koneisiin on kiellettyä. 9.1 Koneen muuttaminen kuljetusasentoon 52 Catros-T BAG

53 Kuljetusajot 1. Peruuta lyhyt matka pellolla kone laskettuna. Lautasrivit työntyvät sisäänpäin kuljetusasentoon. 2. Käytä traktorin ohjainlaitetta 1 (2 x keltainen). Nosta molemmat lautasrivit kokonaan ylös (Kuva 26). Lukitse lautasrivit molemmilla puolilla lukitushakojen (Kuva 27/1) avulla kuljetusasentoon. 3. Suorita lukittujen lautasrivien silmämääräinen tarkastus. Kuva 26 VARO Laske lautaset päisteen jälkeen alas vasta sitten, kun koneen suunta on traktorin ajolinjassa. Kuva 27 Catros-T BAG

54 Koneen käyttö 10 Koneen käyttö Noudata koneen käytössä seuraavien kappaleiden ohjeita: "Koneen varoitusmerkit ja muut tunnukset", alkaen sivulta 15 ja "Turvallisuusohjeet käyttäjälle", alkaen sivulta 20 Noudata näitä ohjeita oman turvallisuutesi vuoksi. VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat. Aja tarvittaessa säiliö vain osittain täynnä. VAROITUS Riittämättömän vakavuuden ja traktorin / kiinnitetyn koneen kaatumisen aiheuttama puristumis-, leikkautumis-, katkeamis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. VAROITUS Kiinnitetyn koneen tahattoman irtoamisen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! VAROITUS Puristumis-, sisäänkiilautumis- ja kiinnitarttumisvaara, jos konetta käytetään ilman asiaankuuluvia suojuksia! Käytä konetta vain silloin, kun kaikki suojaukset ovat paikoillaan. 54 Catros-T BAG

55 Koneen käyttö 10.1 Käyttö pellolla 1. Käytä traktorin ohjainlaitetta 1 (1 x keltainen). Laske molemmat lautasrivit kokonaan alas (Kuva 28). Lukitushaka avaa lautasrivien (Kuva 27/1) lukituksen. 2. Käytä traktorin ohjainlaitetta 2 (vihreä). Säädä haluamasi työsyvyys. Kuva Ajo päisteissä Jyrkissä kaarteissa ja päisteissä lautasrivit täytyy nostaa ylös, jotta niihin ei kohdistu poikittaiskuormitusta. 1. Käytä traktorin ohjainlaitetta 1 (2 x keltainen). Nosta molemmat lautasrivit kokonaan ylös (Kuva 29). Kuva 29 Laske lautaset päisteen jälkeen alas vasta sitten, kun koneen suunta on traktorin ajolinjassa. Kun lautaset lasketaan maahan, ne muokkaavat jälleen automaattisesti aiemmin säädetyllä työsyvyydellä Planator-olkiäkeen käyttö Käytä traktorin ohjainlaitetta 3 (luonnonvärinen): Laske olkiäes niin alas, että piikkien kärjet kulkevat n. 5 cm pellon pinnan yläpuolella. Olkiäes kerää edessään olevat oljet. Nosta olkiäestä hitaasti ylös: Olki levittyy tasaisesti koko pellon alalle. Kuva 30 Catros-T BAG

56 Puhdistus, huolto ja kunnossapito 11 Puhdistus, huolto ja kunnossapito VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara, jos ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin menet koneen luokse tekemään puhdistukseen, huoltoon tai kunnossapitoon liittyviä töitä, lisätiedot ks. sivu 44. VARO Varmista kone tahattoman alaslaskeutumisen estämiseksi, kun teet huolto- ja korjaustöitä ylösnostetun koneen luona/alla! Älä missään tapauksessa kiipeä jyräpyörien päälle. Putoamisvaara, koska yksittäiset pyörät voivat pyörähtää ympäri! 1. Lukitse hydraulisylinteri (Kuva 31/2) salvalla (Kuva 31/1). 2. Töiden jälkeen: irrota hydraulisylinterin salpa ja kiinnitä säilytyspaikkaansa tapeilla ja taittosokilla (Kuva 32/1). Kuva 31 Kuva Catros-T BAG

57 Puhdistus, huolto ja kunnossapito 11.1 Puhdistus Valvo jarru-, ilma- ja hydrauliletkuja erityisen tarkasti! Älä missään tapauksessa käsittele jarru-, ilma- ja hydrauliletkuja bensiinillä, bentseenillä, petrolilla tai mineraaliöljyillä. Voitele kone puhdistuksen jälkeen, erityisesti painepesurilla/höyrypesurilla tai rasvaa liuottavilla aineilla tehdyn puhdistuksen jälkeen. Noudata pesuaineiden käsittelystä ja hävittämisestä annettuja lakimääräyksiä. Puhdistus painepesurilla/höyrypesurilla Huomioi ehdottomasti seuraavat kohdat, jos käytät painepesuria/höyrypesuria: ο Älä pese sähköosia. ο Älä pese kromattuja osia. ο ο ο Älä missään tapauksessa kohdista painepesurin/höyrypesurin pesusuuttimen suihkua suoraan voitelu- ja laakerikohtiin. Pidä painepesurin/höyrypesurin pesusuutin aina vähintään 300 mm etäisyydellä koneesta. Noudata painepesurin käsittelyn liittyviä turvallisuusmääräyksiä Voitelumääräys Koneen voitelukohdat on merkitty tunnuksella (Kuva 33). Puhdista voitelunipat ja rasvapuristin huolellisesti ennen voitelua, jotta laakereihin ei pääse likaa. Poista likainen rasva täydellisesti laakereista ja korvaa uudella! Kuva Voiteluaineet Käytä voitelutöihin yleisrasvaa, joka sisältää litiumsaippuaa ja EPlisäaineita: Catros-T BAG

58 Puhdistus, huolto ja kunnossapito Yritys Voiteluaineen nimike Voitelukohtien yleiskatsaus ARAL Aralub HL2 FINA Marson L2 ESSO Beacon 2 SHELL Ratinax A Kuva 34 Kuva 34 Voitelukohta Voiteluväli [h] Määrä 1,2 Hydraulisylinteri Kuva 35 Koneen alustan vasen ja oikea kääntöpiste Hydraulisylinteri 50 1 Kuva Catros-T BAG

59 Puhdistus, huolto ja kunnossapito 11.3 Huoltokaavio yleiskatsaus Suorita huolto sinä ajankohtana, joka saavutetaan ensiksi. Mahdollisesti mukana toimitettujen muiden valmistajien asiakirjoissa ilmoitetut aikavälit, käyttömäärät tai huoltovälit ovat etusijalla. Ensimmäisen kuormituskerran jälkeen Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Pyörät Pyöränmuttereiden tarkastus 62 X Päivittäin Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Sähkövalot Viallisten polttimoiden vaihto 66 Viikoittain / 50 käyttötunnin välein Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Pyörät Kaavin Rengaspaineiden tarkastus Renkaiden pitävä kiinnitys Vähimmäisetäisyyden tarkastaminen Hydrauliletkut Tarkastus Tarvittaessa Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Lautanen XL011 Liukulaakeri Rulla Kuluneisuuden tarkastus - vaihto, jos 360mm vähimmäishalkaisija saavutettu Kuluneisuuden tarkastus - vaihto, kun n. 4mm välys saavutettu Kuluneisuuden tarkastus - vaihto tarvittaessa 60 X 61 X X Catros-T BAG

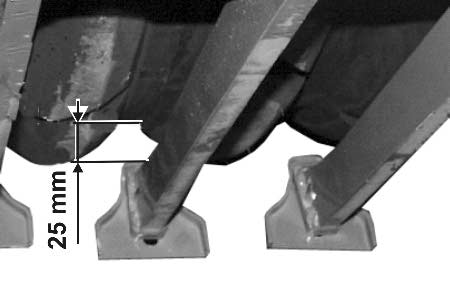

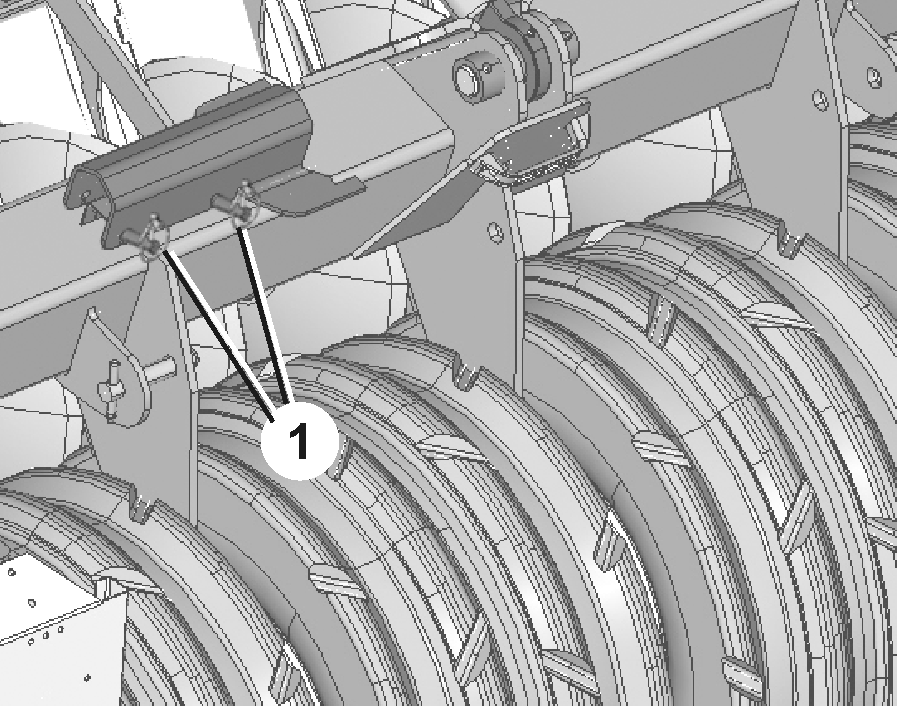

60 Puhdistus, huolto ja kunnossapito 11.4 Kaavin Kaapimen säätö: 1. Avaa kaapimen alla oleva pultti. 2. Säädä kaavin. 3. Kiristä pultti jälleen paikalleen. Varmista, että kaapimen ja kartiorenkaan väli on vähintään 25 mm! Jos vähimmäisetäisyyttä ei noudateta, renkaat voivat vaurioitua ja aiheuttaa siten onnettomuuksia! Kuva Lautasten vaihto Lautasen vähimmäishalkaisija: 360 mm. Lautasia vaihdettaessa koneen on oltava aukitaitettuna, lautasien on oltava ylösnostettuna, kone täytyy olla varmistettu tahattoman laskeutumisen estämiseksi. 1. Avaa lautasen neljä kiinnityspulttia. 2. Ota lautanen pois. 3. Asenna uusi lautanen 4 pultilla. Huomioi esijännitys, kun irrotat jousitettuja osia (lautassegmentit)! Käytä sopivaa apuvälinettä! Käytä asennuksessa ja irrotuksessa lisäksi pitkiä pultteja apuna! (Kuva 38) Kuva 37 Kuva Catros-T BAG

61 Puhdistus, huolto ja kunnossapito 11.6 Siirtoyksikön liukulaakeri Vaihda liukulaakerit, kun niiden välys on n. 4 mm. Liukulaakerien (Kuva 39/1) vaihtamiseksi laita aukitaitettu kone sellaiseen asentoon, että liukulaakeihin ei kohdistu jännitystä. Lautasyksiköiden täytyy koskettaa maata, mutta niihin ei saa kohdistua koneen painoa! Tarvittaessa tue lautasyksiköt! Kussakin lautasyksikössä on kaksi liukulaakeria. 1. Avaa siirtoakselin (Kuva 39/3) ruuviliitos (Kuva 39/2). 2. Paina siirtoakseli irti laakerista. 3. Ota liukulaakerin lukkorenkaat pois. 4. Vaihda liukulaakerit. 5. Asenna lukkorenkaat. 6. Asenna siirtoakseli takaisin paikalleen ja varmista ruuviliitoksella. Kuva 39 Catros-T BAG

62 Puhdistus, huolto ja kunnossapito 11.7 Renkaat / pyörät Vaadittava rengaspaine. 3,5 bar Vaadittava pyöränmuttereiden/-pulttien kiristystiukkuus: 450 Nm Tarkasta koneen alustaan kiinnitetyt renkaat säännöllisesti vaurioiden varalta ja että ne ovat kunnolla paikoillaan vanteissa! Tarkasta säännöllisesti ο ο pyöränmuttereiden pitävä kiinnitys. rengaspaineet. Käytä ainoastaan ohjeenmukaisia renkaita ja vanteita. Renkaiden korjaustöitä saavat suorittaa vain ammattihenkilöt asiaankuuluvan asennustyökalun kanssa! Renkaiden asennus vaatii tarvittavaa osaamista ja ohjeenmukaisen asennustyökalun! Aseta hallinosturi vain merkittyihin nostokohtiin! Rengaspaine Vaadittava rengaspaine riippuu ο rengaskoosta. ο renkaan kantavuudesta. ο ajonopeudesta. Renkaiden käyttöikää lyhentää ο ylikuormitus. ο liian vähäinen rengaspaine. ο liian suuri rengaspaine. Tarkasta rengaspaineet säännöllisesti kylmistä renkaista, ts. ennen ajamaan lähtöä. Saman akselin renkaiden rengaspaine-ero saa olla korkeintaan 0,1 bar. Renkaan paine voi kasvaa jopa 1 bar verran nopean ajon tai lämpimän sään vaikutuksesta. Älä missään tapauksessa alenna rengaspainetta, muuten rengaspaine on renkaan jäähdyttyä liian matala. 62 Catros-T BAG

63 Puhdistus, huolto ja kunnossapito Renkaiden asennus Vanteeseen renkaan asennuspinnoille muodostunut ruoste täytyy poistaa ennen uuden/toisenlaisen renkaan asentamista. Ruostuneet kohdat voivat aiheuttaa ajon aikana vannevaurioita. Käytä uusien renkaiden asennuksessa aina uusia sisärenkaattoman renkaan venttiileitä tai sisärenkaita. Kierrä venttiilinhatut aina tiivisteen kanssa venttiileihin. Catros-T BAG

64 Puhdistus, huolto ja kunnossapito 11.8 Hydraulijärjestelmä VAROITUS Hydraulijärjestelmän korkeapaineinen hydrauliöljy aiheuttaa tulehdusvaaran, jos sitä pääse tunkeutumaan kehon sisään! Hydraulijärjestelmään liittyviä töitä saa suorittaa vain ammattikorjaamo! Tee hydraulijärjestelmä paineettomaksi ennen kuin alat tehdä hydraulijärjestelmään liittyviä töitä! Käytä ehdottomasti vuotokohtien etsinnässä sopivia apuvälineitä! Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Suurella paineella ruiskuva neste (hydrauliöljy) voi tunkeutua ihon läpi ja aiheuttaa vakavia vammoja! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen! Tulehdusvaara! Varmista liittäessäsi hydrauliletkut traktorin hydrauliikkaan, että hydraulijärjestelmä on paineeton sekä traktorin että hinattavan koneen puolella! Huolehdi siitä, että kytket hydrauliletkut oikein. Tarkasta hydrauliletkut ja liitokset säännöllisesti vaurioiden ja epäpuhtauksien varalta. Anna asiantuntevan ammattimiehen tarkastaa hydrauliletkujen luotettava kunto vähintään kerran vuodessa! Vaihda vaurioituneet ja vanhenemisen vuoksi haurastuneet hydrauliletkut! Käytä ainoastaan alkuperäisiä -hydrauliletkuja! Hydrauliletkujen käyttöaika on korkeintaan kuusi vuotta, mukaan lukien mahdollinen korkeintaan kahden vuoden pituinen varastointiaika. Letkuissa ja letkuliitoksissa tapahtuu luonnollista vanhenemista myös asianmukaisessa varastoinnissa ja normaalissa käyttörasituksessa, siksi niiden varastointiaika ja käyttöaika on rajoitettu. Tästä poiketen voidaan määrittää kokemuksiin perustuva käyttöaika, erityisesti vaarapotentiaali huomioiden. Kestomuovista valmistetuille letkuille voivat päteä toisenlaiset ohjearvot. Hävitä jäteöljy määräysten mukaan. Jos hävitykseen liittyy ongelmia, ota yhteyttä öljyn toimittajaan! Pidä hydrauliöljy poissa lasten ulottuvilta! Huolehdi siitä, ettei hydrauliöljyä pääse valumaan maaperään tai vesistöihin! 64 Catros-T BAG

65 Puhdistus, huolto ja kunnossapito Hydrauliletkujen tunnusmerkintä Kiinnityspään merkintä ilmoittaa seuraavat tiedot: Kuva 40/... (1) Hydrauliletkun valmistajan tunnus (A1HF) (2) Hydrauliletkun valmistusajankohta (04 / 02 = vuosi / kk = helmikuu 2004) (3) Sallittu maksimikäyttöpaine (210 BAR). Kuva Huoltovälit Hydrauliletkujen tarkastuskohteet Ensimmäisten 10 käyttötunnin tultua täyteen ja sen jälkeen 50 käyttötunnin välein 1. Tarkasta hydraulijärjestelmän kaikkien rakenneosien tiiviys. 2. Kiristä ruuviliitokset tarvittaessa. Ennen jokaista käyttökertaa 1. Tarkasta hydrauliletkut silmämääräisesti vaurioiden varalta. 2. Varmista, että mitkään osat eivät pääse hankaamaan hydrauliletkuja ja putkia vasten. 3. Vaihda kuluneet tai vaurioituneet hydrauliletkut välittömästi. Huomioi seuraavat tarkastuskohteet oman turvallisuutesi tähden! Vaihda hydrauliletkut, jos havaitset tarkastuksessa seuraavia vaurioita tai puutteita: Ulkokerroksen vauriot sisävahvikkeeseen asti (esim. hankautumat, viillot, repeytymät). Haurastunut pintakerros (halkeillut letkumateriaali). Epänormaalin muotoisia kohtia letkussa. Sekä paineettomassa että myös paineistetussa tilassa tai taivutettaessa (esim. irronneita kerroksia, kuplia, puristuneita kohtia, taittuneita kohtia). Epätiiviitä kohtia. Letkun liitin vaurioitunut tai vääntynyt (tiivistyskyky heikentynyt); vähäiset pintavauriot eivät anna aihetta vaihtoon. Letku siirtynyt ulospäin kiinnityspäästä. Kiinnityspää ruostunut niin, että toiminta ja kestävyys heikkenevät. Asennukseen liittyviä vaatimuksia ei ole täytetty. 6 vuoden käyttöikä ylitetty. Ratkaisevaa on hydrauliletkun päässä ilmoitettu valmistusajankohta + 6 vuotta. Jos letkun päässä ilmoitettu valmistusajankohta on "2004", tällöin käyttöaika päättyy helmikuussa Lisätiedot ks. "Hydrauliletkujen tunnusmerkintä". Catros-T BAG
