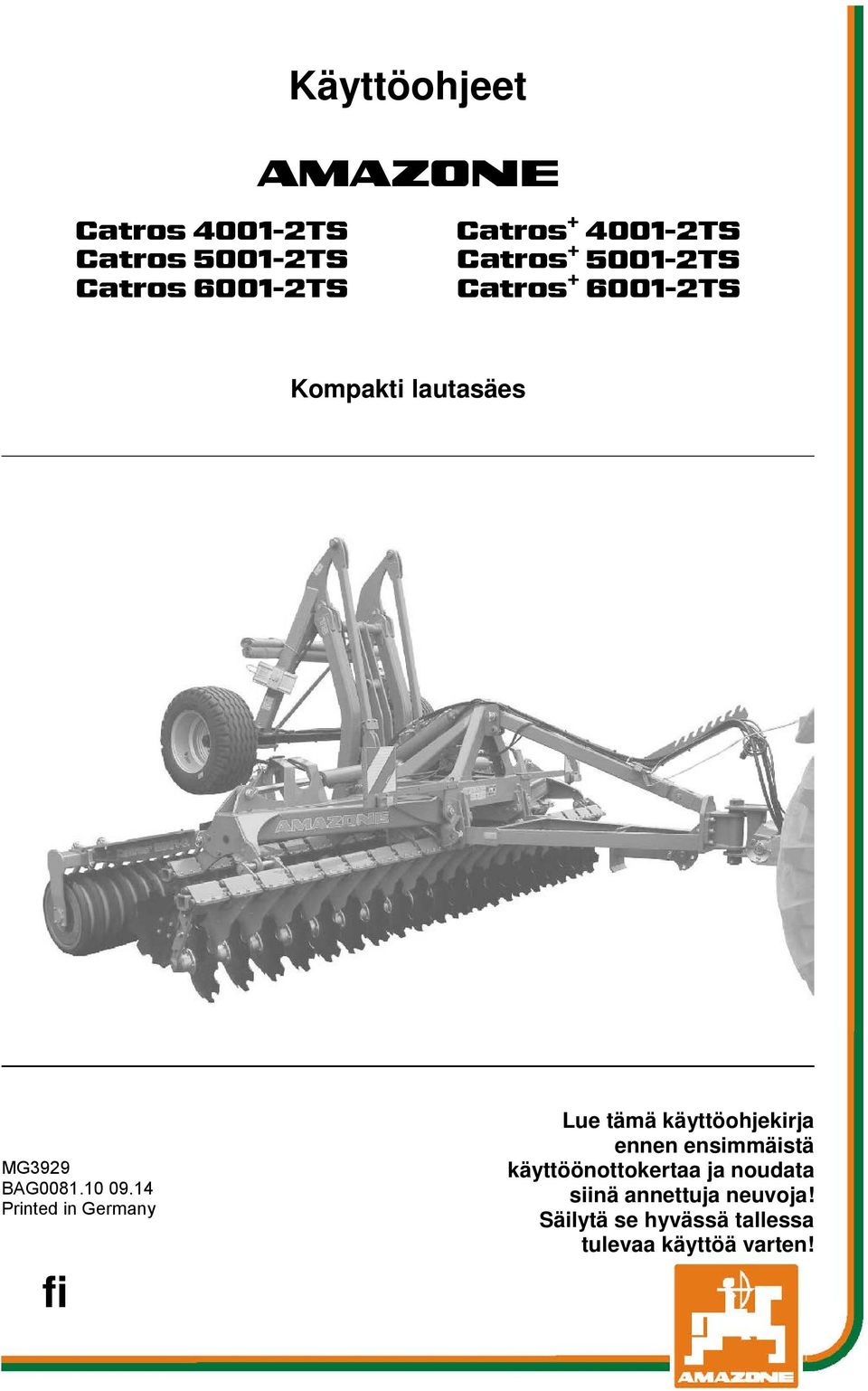

1 Käyttöohjeet az Catros TS Catros TS Catros TS Catros TS Catros TS Catros TS Kompakti lautasäes MG3929 BAG Printed in Germany fi Lue tämä käyttöohjekirja ennen ensimmäistä käyttöönottokertaa ja noudata siinä annettuja neuvoja! Säilytä se hyvässä tallessa tulevaa käyttöä varten!

2 KÄYTTÖOHJEEN lukeminen ja sen noudattaminen ei saa tuntua epämiellyttävältä tai turhalta. Ei riitä, että olet nähnyt koneen ja kuullut, että se toimii hyvin, ja että ostat sen uskoen, että kaikki sujuu sen jälkeen itsestään. Näin koneen ostaja aiheuttaa vahinkoa itselleen ja tekee sen virheen, että hän syyttää mahdollisesta koneessa esiintyvästä häiriöstä konetta eikä itseään. Jotta konetta voitaisiin käyttää oikein, käyttäjän on paneuduttava asiaan eli opeteltava koneen jokaisen laitteen käyttötarkoitus ja harjoiteltava koneen käsittelyä. Vasta sen jälkeen koneen käyttäjä voi olla tyytyväinen sekä koneeseen että itseensä. Tämän saavuttaminen on tämän käyttöohjeen tarkoitus. Leipzig-Plagwitz Catros01-2T BAG

3 Tunnistustiedot Tunnistustiedot Merkitse tähän koneen tunnistustiedot. Tunnistustiedot saat konekilvestä. Koneen tunnistusnumero: (kymmennumeroinen) Tyyppi: Catros01-2T Valmistusvuosi: Peruspaino kg: Sallittu kokonaispaino kg: Maksimikuormitus kg: Valmistajan osoite AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Puh.: + 49 (0) Fax: + 49 (0) Sähköposti: amazone@amazone.de Varaosien tilaus Varaosaluettelot löytyvät vapaapääsyiseltä varaosien palvelusivulta osoitteessa Osoita tilaukset AMAZONE-liikkeelle. Käyttöohjeiden julkaisutiedot Asiakirjanumero: MG3929 Julkaisupäivä: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2014 Kaikki oikeudet pidätetään. Jälkipainos, myös osittainen, on sallittu ainoastaan AMAZONEN- WERKE H. DREYER GmbH & Co. KG:n luvalla. Catros01-2T BAG

4 Esipuhe Esipuhe Arvoisa asiakas Olet hankkinut laadukkaan koneen AMAZONEN-WERKE, H. DREYER GmbH & Co. KG:n kattavasta tuotevalikoimasta. Kiitämme meille osoittamastasi luottamuksesta. Varmista vastaanoton yhteydessä, ettei koneeseen ole tullut kuljetusvaurioita ja että siitä ei puutu osia! Tarkasta toimitetun koneen sekä tilattujen erikoisvarusteiden täydellisyys kuormakirjan avulla. Vahingot korvataan vain silloin, kun reklamaatio tehdään välittömästi! Ennen kuin otat koneen ensimmäistä kertaa käyttöön, tutustu huolellisesti tähän käyttöohjekirjaan ja erityisesti sen turvallisuusohjeisiin. Luettuasi ohjeet huolellisesti läpi osaat käyttää tehokkaasti hyväksi uuden koneesi tarjoamia etuja. Varmista, että kaikki koneen käyttäjät lukevat nämä käyttöohjeet ennen koneen käyttöönottoa. Mahdollisten kysymysten tai ongelmien yhteydessä etsi neuvoa tästä käyttöohjeesta tai ota yhteys paikan päällä olevaan huoltokumppaniisi. Säännöllinen huolto ja kuluneiden tai vaurioituneiden osien oikeaaikainen vaihto pidentää koneen käyttöikää. Käyttäjän antama palaute Arvoisa lukija Päivitämme säännöllisesti julkaisemiamme käyttöohjeita. Antamanne parannusehdotukset auttavat meitä tekemään käyttöohjeista vieläkin käyttäjäystävällisempiä. Lähetä ehdotuksesi meille faksilla. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Puh.: + 49 (0) Fax: + 49 (0) Sähköposti: amazone@amazone.de 4 Catros01-2T BAG

5 Sisällysluettelo 1 Ohjeita käyttäjälle Asiakirjan tarkoitus Käyttöohjeissa annetut sijaintitiedot Käytetyt esitysmuodot Yleiset turvallisuusohjeet Velvollisuudet ja vastuu Turvallisuustunnuksien esitysmuoto Järjestykselliset toimenpiteet Turvalaitteet ja suojukset Tavalliset varotoimenpiteet Henkilökunnan koulutus Varotoimenpiteet normaalikäytössä Jäännösenergian aiheuttamat vaarat Huolto ja kunnossapito, vian korjaus Rakenteelliset muutokset Vara- ja kulutusosat sekä lisäaineet Puhdistus ja hävitys Käyttäjän työpiste Koneen varoitusmerkit ja muut tunnukset Varoitusmerkkien ja muiden tunnuksien sijainti Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuustietoinen työskentely Turvallisuusohjeet käyttäjälle Yleiset turvallisuus- ja tapaturmantorjuntaohjeet Hydraulijärjestelmä Sähköjärjestelmä Hinattavat koneet Puhdistus, huolto ja kunnossapito Lastaus ja kuormasta purkaminen Tuotekuvaus Yleiskatsaus rakenneryhmät Turvalaitteet ja suojukset Traktorin ja koneen väliset syöttöjohdot Liikennetekniset varusteet Määräystenmukainen käyttö Vaaralliset alueet ja vaaralliset kohdat Konekilpi ja CE-tunnusmerkintä Tekniset tiedot Vaadittava traktorivarustus Melupäästötiedot Rakenne ja toiminta Toiminta Hydrauliliitännät Hydrauliletkujen kytkeminen Hydrauliletkujen irrotus Konealusta Kaksirivinen lautasäes Jyrä Vetopoikkipalkki Tukijalka Catros01-2T BAG

6 Sisällysluettelo 5.8 Tukipyörät (valinnainen) Heilunnantasaaja Lisäpainot Viherkesantojen kylvölaite GreenDrill Varmuusketju jarruttomille koneille Käyttöönotto Traktorin soveltuvuuden tarkastus Traktorin kokonaispainon, traktorin akselipainojen ja renkaiden kantavuuden todellisten arvojen sekä tarvittavan vähimmäisvastapainon laskeminen Hinattavilla koneilla varustettujen traktoreiden käyttöedellytykset Jarruttomat koneet Traktorin/koneen varmistaminen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi Koneen kytkentä ja irrottaminen Koneen kytkentä Koneen irrotus Säädöt Mekaaninen työsyvyyden säätö Hydraulinen työsyvyyden säätö (valinnainen) Lautasrivien limitys Reunalautasen työsyvyyden säätö Kaavin Kuljetusajot Työasennosta kuljetusasentoon Koneen käyttö Kuljetusasennosta työasentoon Käyttö pellolla Ajo päisteissä Puhdistus, huolto ja kunnossapito Puhdistus Voitelumääräys Voiteluaineet Voitelukohtien yleiskatsaus Huoltokaavio yleiskatsaus Lautasten vaihto (Korjaamotyö) Siirtoyksikön liukulaakeri (Korjaamotyö) Aisa Rulla (Korjaamotyö) Tela Lautaskannattimen kiinnitys Akseli Renkaat / pyörät Rengaspaine Renkaiden asennus (korjaamotyö) Vetovarsitapit Käännön hydrauliikkasylinterit Hydraulijärjestelmä Hydrauliletkujen tunnusmerkintä Huoltovälit Hydrauliletkujen tarkastuskohteet Hydrauliletkujen asennus ja irrotus Catros01-2T BAG

7 Sisällysluettelo Sähköinen valojärjestelmä Hydraulikaavio Pulttien kiristystiukkuudet Catros01-2T BAG

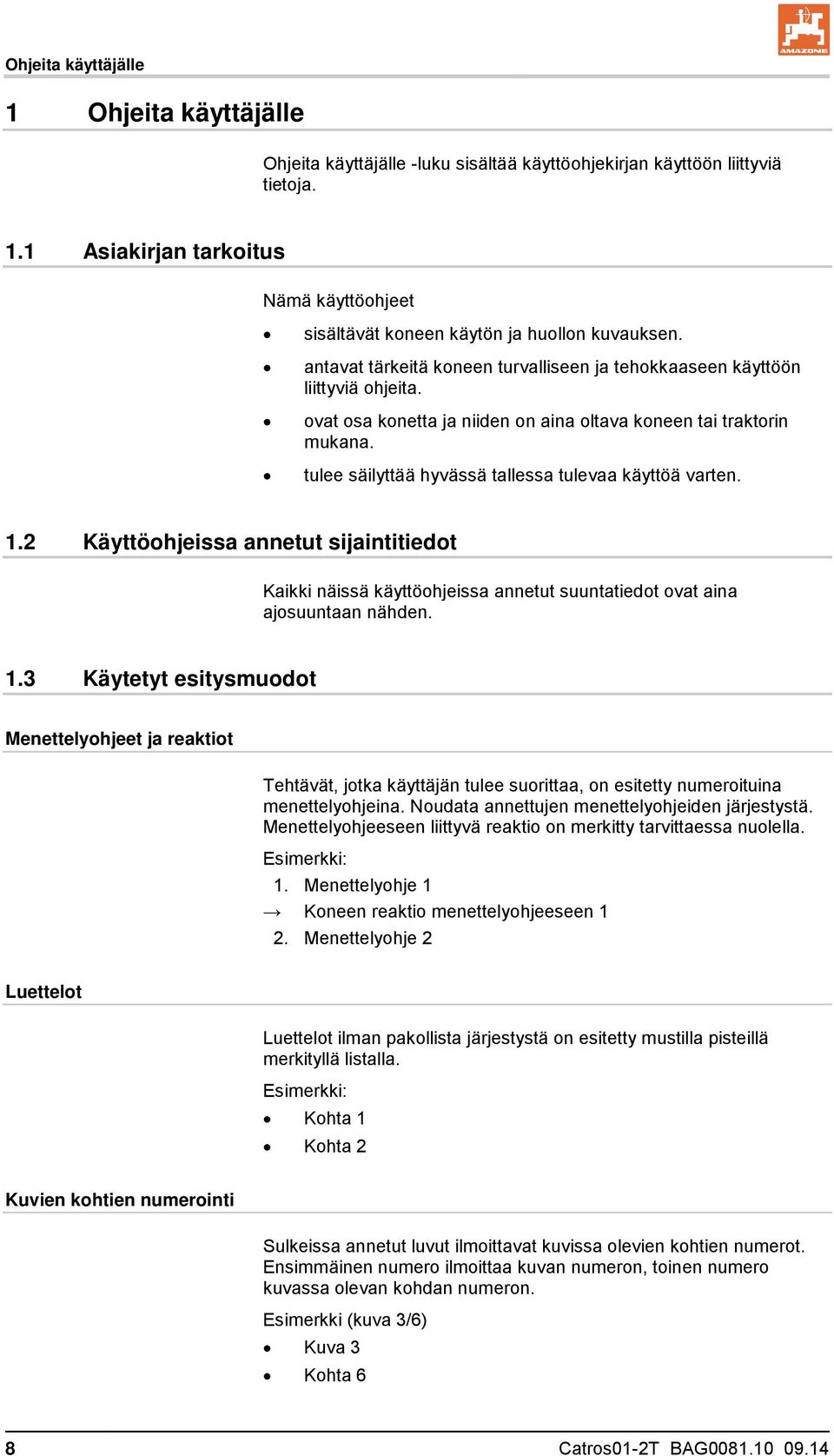

8 Ohjeita käyttäjälle 1 Ohjeita käyttäjälle Ohjeita käyttäjälle -luku sisältää käyttöohjekirjan käyttöön liittyviä tietoja. 1.1 Asiakirjan tarkoitus Nämä käyttöohjeet sisältävät koneen käytön ja huollon kuvauksen. antavat tärkeitä koneen turvalliseen ja tehokkaaseen käyttöön liittyviä ohjeita. ovat osa konetta ja niiden on aina oltava koneen tai traktorin mukana. tulee säilyttää hyvässä tallessa tulevaa käyttöä varten. 1.2 Käyttöohjeissa annetut sijaintitiedot Kaikki näissä käyttöohjeissa annetut suuntatiedot ovat aina ajosuuntaan nähden. 1.3 Käytetyt esitysmuodot Menettelyohjeet ja reaktiot Tehtävät, jotka käyttäjän tulee suorittaa, on esitetty numeroituina menettelyohjeina. Noudata annettujen menettelyohjeiden järjestystä. Menettelyohjeeseen liittyvä reaktio on merkitty tarvittaessa nuolella. Esimerkki: 1. Menettelyohje 1 Koneen reaktio menettelyohjeeseen 1 2. Menettelyohje 2 Luettelot Luettelot ilman pakollista järjestystä on esitetty mustilla pisteillä merkityllä listalla. Esimerkki: Kohta 1 Kohta 2 Kuvien kohtien numerointi Sulkeissa annetut luvut ilmoittavat kuvissa olevien kohtien numerot. Ensimmäinen numero ilmoittaa kuvan numeron, toinen numero kuvassa olevan kohdan numeron. Esimerkki (kuva 3/6) Kuva 3 Kohta 6 8 Catros01-2T BAG

9 Yleiset turvallisuusohjeet 2 Yleiset turvallisuusohjeet Tämä luku sisältää tärkeitä koneen turvalliseen käyttöön liittyviä tietoja. 2.1 Velvollisuudet ja vastuu Käyttöohjeissa annettujen ohjeiden noudattaminen Asiaankuuluvien turvallisuusohjeiden ja turvallisuusmääräysten tunteminen ovat perusedellytyksenä koneen turvalliselle käytölle ja luotettavalle toiminnalle. Omistajan velvollisuus Omistaja sitoutuu huolehtimaan siitä, että vain sellaiset henkilöt saavat työskennellä koneella, jotka tuntevat asiaankuuluvat työturvallisuus- ja tapaturmantorjuntamääräykset. ovat perehdytetty koneeseen liittyviin töihin. ovat lukeneet nämä käyttöohjeet ja ymmärtäneet sen sisällön. Omistaja sitoutuu pitämään kaikki koneen varoitusmerkit luettavassa kunnossa. vaihtamaan vaurioituneet varoitusmerkit. Jos sinulla on lisäkysymyksiä, käänny valmistajan puoleen. Käyttäjän velvollisuus Kaikki koneella työskentelevät henkilöt sitoutuvat ennen töiden aloittamista huolehtimaan siitä, että asiaankuuluvia työturvallisuus- ja tapaturmantorjuntamääräyksiä noudatetaan, lukemaan tämän käyttöohjekirjan luvun "Yleiset turvallisuusohjeet" ja noudattamaan niitä. lukemaan tämän käyttöohjekirjan luvun "Koneen varoitusmerkit ja muut tunnukset" (sivu 17) ja noudattamaan varoitusmerkkien turvallisuusohjeita koneen käytössä. tutustumaan koneeseen perusteellisesti. lukemaan ne luvut tästä käyttöohjekirjasta, jotka ovat tärkeitä annettujen työtehtävien suorittamisen kannalta. Jos koneen käyttäjä havaitsee, että jokin varuste ei ole turvallisuusteknisesti kunnossa, hänen täytyy korjata kyseinen vika välittömästi. Jos tämä ei kuulu koneen käyttäjän tehtäviin tai hänellä ei ole siihen tarvittavaa asiantuntemusta, siinä tapauksessa viasta täytyy ilmoittaa esimiehelle (omistajalle). Catros01-2T BAG

10 Yleiset turvallisuusohjeet Koneen käyttöön liittyvät vaarat Kone on rakennettu alan viimeisimmän kehityksen ja hyväksyttyjen turvallisuusteknisten määräysten mukaan. Siitä huolimatta koneen käyttö voi aiheuttaa vaaraa ja haittoja käyttäjälle tai sivullisille, loukkaantumis- ja hengenvaara, itse koneelle, muille esineille tai aineille. Käytä konetta vain määräystenmukaiseen tarkoitukseen. turvallisuusteknisesti moitteettomassa kunnossa. Korjaa välittömästi turvallisuutta vaarantavat viat. Takuu ja vastuu Toimitukseen pätevät julkaisemamme "Yleiset myynti- ja toimitusehdot". Ne annetaan omistajalle viimeistään sopimuksenteon yhteydessä. Oikeus henkilö- tai esinevahinkojen takuu- ja vastuuvaatimuksiin raukeaa, jos vahingon aiheuttaja on yksi tai useampi seuraavista syistä: koneen määräystenvastainen käyttö. koneen epäasianmukainen asennus, käyttöönotto, käyttö ja huolto. koneen käyttö viallisilla varolaitteilla tai väärin asennetuilla tai toimintakyvyttömillä turvalaitteilla ja suojuksilla. käyttöohjekirjassa olevien käyttöönottoon, käyttöön ja huoltoon liittyvien ohjeiden laiminlyönti. omavaltaisesti tehdyt rakenteelliset muutokset koneessa. puutteellinen koneen kuluvien osien valvonta. epäasianmukaisesti suoritetut korjaukset. katastrofitapaukset vieraiden esineiden vaikutuksen tai ylivoimaisien esteiden takia. 10 Catros01-2T BAG

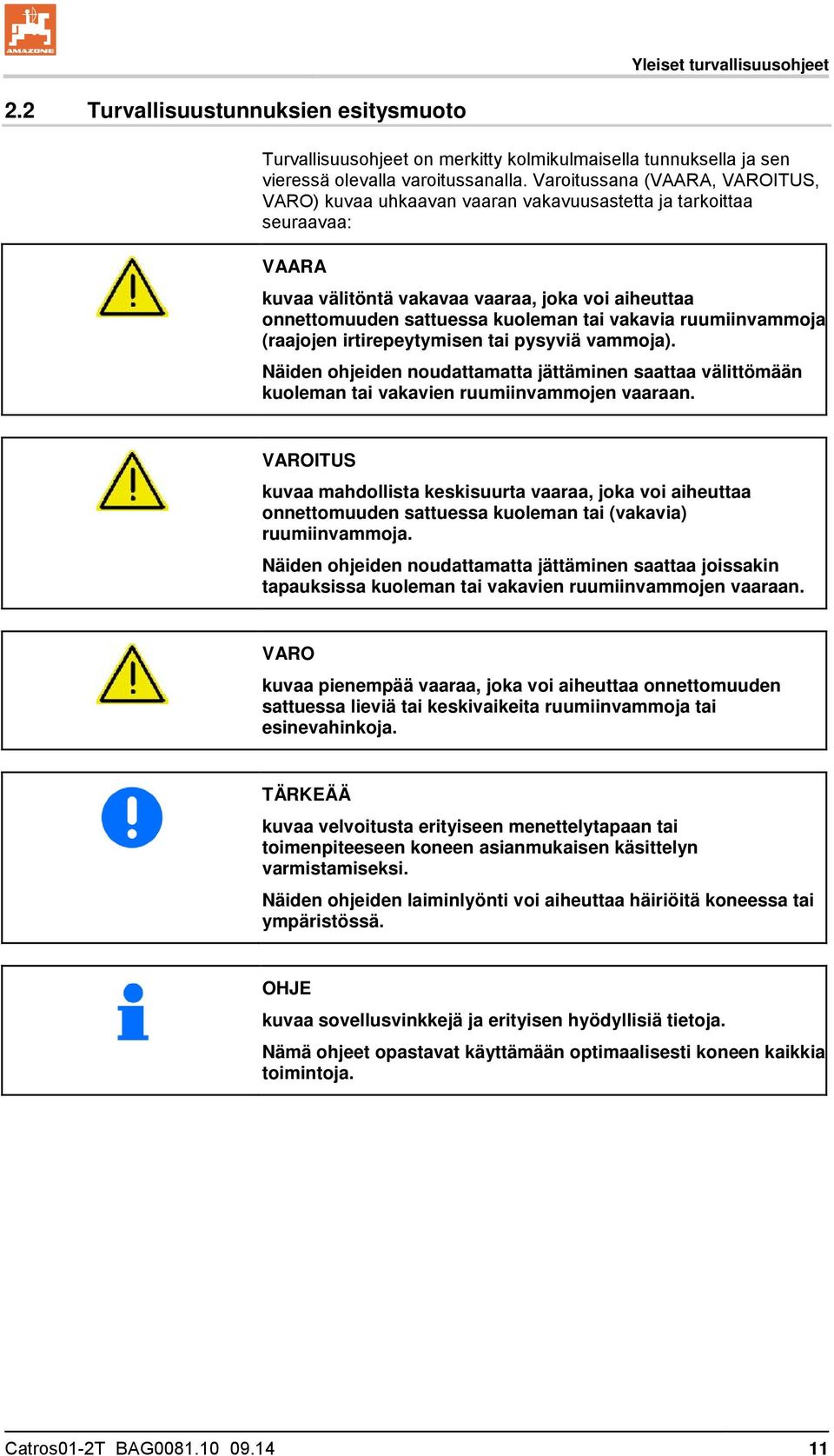

11 Yleiset turvallisuusohjeet 2.2 Turvallisuustunnuksien esitysmuoto Turvallisuusohjeet on merkitty kolmikulmaisella tunnuksella ja sen vieressä olevalla varoitussanalla. Varoitussana (VAARA, VAROITUS, VARO) kuvaa uhkaavan vaaran vakavuusastetta ja tarkoittaa seuraavaa: VAARA kuvaa välitöntä vakavaa vaaraa, joka voi aiheuttaa onnettomuuden sattuessa kuoleman tai vakavia ruumiinvammoja (raajojen irtirepeytymisen tai pysyviä vammoja). Näiden ohjeiden noudattamatta jättäminen saattaa välittömään kuoleman tai vakavien ruumiinvammojen vaaraan. VAROITUS kuvaa mahdollista keskisuurta vaaraa, joka voi aiheuttaa onnettomuuden sattuessa kuoleman tai (vakavia) ruumiinvammoja. Näiden ohjeiden noudattamatta jättäminen saattaa joissakin tapauksissa kuoleman tai vakavien ruumiinvammojen vaaraan. VARO kuvaa pienempää vaaraa, joka voi aiheuttaa onnettomuuden sattuessa lieviä tai keskivaikeita ruumiinvammoja tai esinevahinkoja. TÄRKEÄÄ kuvaa velvoitusta erityiseen menettelytapaan tai toimenpiteeseen koneen asianmukaisen käsittelyn varmistamiseksi. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä koneessa tai ympäristössä. OHJE kuvaa sovellusvinkkejä ja erityisen hyödyllisiä tietoja. Nämä ohjeet opastavat käyttämään optimaalisesti koneen kaikkia toimintoja. Catros01-2T BAG

12 Yleiset turvallisuusohjeet 2.3 Järjestykselliset toimenpiteet Omistajan täytyy järjestää käyttöön vaadittavat henkilökohtaiset suojavarusteet, esim.: suojalasit turvajalkineet suojavaatteet ihonsuojarasva, yms. Käyttöohjekirjan on aina oltava koneen käyttöpaikassa! täytyy aina olla helposti käyttäjän ja huoltohenkilökunnan saatavilla! Tarkasta säännöllisesti kaikki koneessa olevat varolaitteet! 2.4 Turvalaitteet ja suojukset Kaikkien turvalaitteiden ja suojuksien täytyy olla oikein paikoillaan ja toimintakykyisiä ennen koneen jokaista käyttökertaa. Tarkasta kaikki turvalaitteet ja suojukset säännöllisesti. Vialliset varolaitteet Vialliset tai puuttuvat turvalaitteet tai suojukset voivat johtaa vaarallisiin tilanteisiin. 2.5 Tavalliset varotoimenpiteet Noudata tämän käyttöohjekirjan kaikkien turvallisuusohjeiden ohella yleisiä, maakohtaisia tapaturmantorjunta- ja ympäristönsuojelumääräyksiä. Noudata yleisillä teillä lakimääräisiä tieliikennemääräyksiä. 12 Catros01-2T BAG

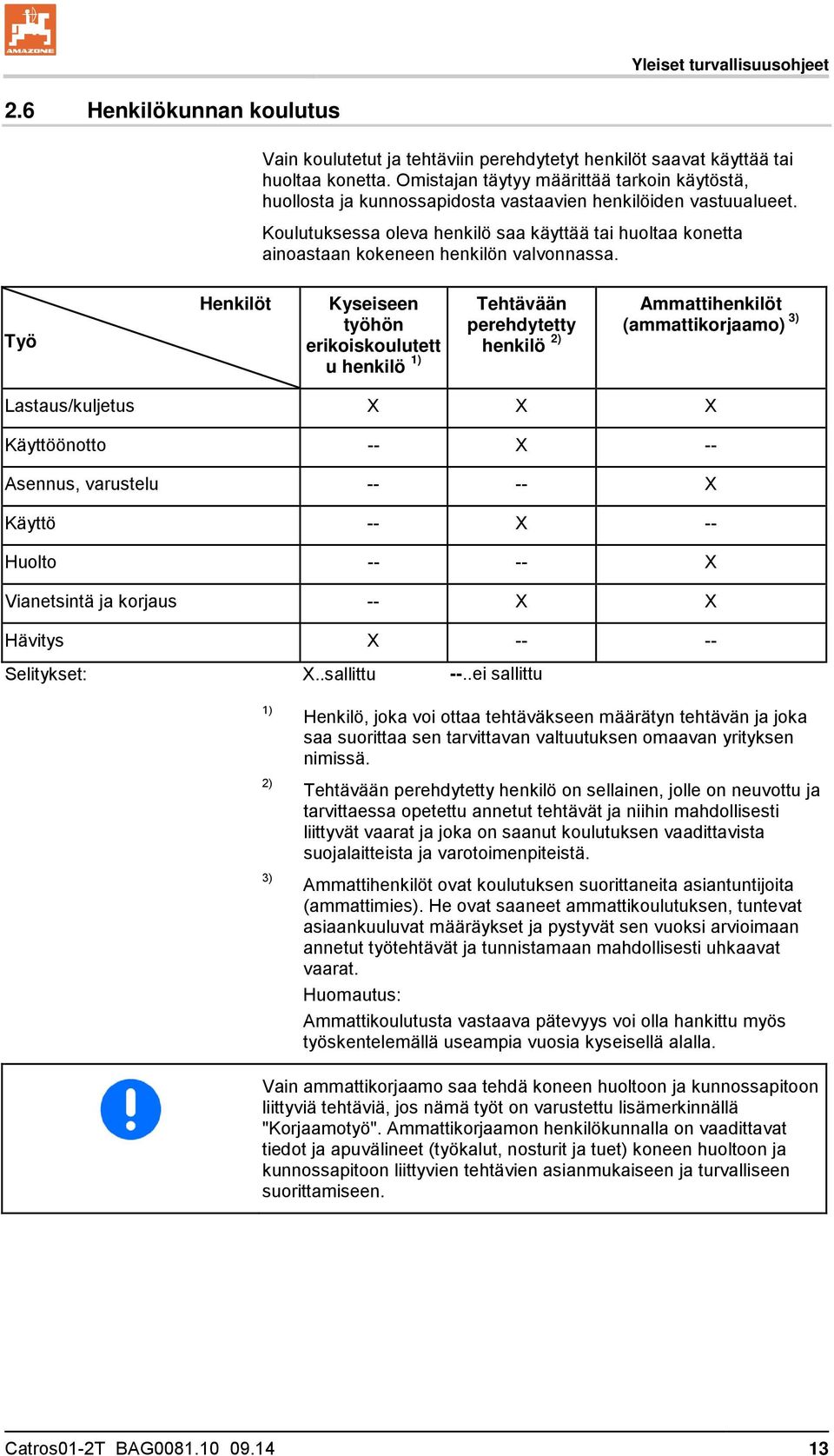

13 Yleiset turvallisuusohjeet 2.6 Henkilökunnan koulutus Vain koulutetut ja tehtäviin perehdytetyt henkilöt saavat käyttää tai huoltaa konetta. Omistajan täytyy määrittää tarkoin käytöstä, huollosta ja kunnossapidosta vastaavien henkilöiden vastuualueet. Koulutuksessa oleva henkilö saa käyttää tai huoltaa konetta ainoastaan kokeneen henkilön valvonnassa. Työ Henkilöt Kyseiseen työhön erikoiskoulutett u henkilö 1) Tehtävään perehdytetty henkilö 2) Ammattihenkilöt (ammattikorjaamo) 3) Lastaus/kuljetus X X X Käyttöönotto -- X -- Asennus, varustelu X Käyttö -- X -- Huolto X Vianetsintä ja korjaus -- X X Hävitys X Selitykset: X..sallittu --..ei sallittu 1) 2) 3) Henkilö, joka voi ottaa tehtäväkseen määrätyn tehtävän ja joka saa suorittaa sen tarvittavan valtuutuksen omaavan yrityksen nimissä. Tehtävään perehdytetty henkilö on sellainen, jolle on neuvottu ja tarvittaessa opetettu annetut tehtävät ja niihin mahdollisesti liittyvät vaarat ja joka on saanut koulutuksen vaadittavista suojalaitteista ja varotoimenpiteistä. Ammattihenkilöt ovat koulutuksen suorittaneita asiantuntijoita (ammattimies). He ovat saaneet ammattikoulutuksen, tuntevat asiaankuuluvat määräykset ja pystyvät sen vuoksi arvioimaan annetut työtehtävät ja tunnistamaan mahdollisesti uhkaavat vaarat. Huomautus: Ammattikoulutusta vastaava pätevyys voi olla hankittu myös työskentelemällä useampia vuosia kyseisellä alalla. Vain ammattikorjaamo saa tehdä koneen huoltoon ja kunnossapitoon liittyviä tehtäviä, jos nämä työt on varustettu lisämerkinnällä "Korjaamotyö". Ammattikorjaamon henkilökunnalla on vaadittavat tiedot ja apuvälineet (työkalut, nosturit ja tuet) koneen huoltoon ja kunnossapitoon liittyvien tehtävien asianmukaiseen ja turvalliseen suorittamiseen. Catros01-2T BAG

14 Yleiset turvallisuusohjeet 2.7 Varotoimenpiteet normaalikäytössä Käytä konetta vain silloin, kun sen kaikki turvalaitteet ja suojukset ovat moitteettomassa kunnossa. Tarkasta kone vähintään kerran päivässä, ettei siinä ole silmämääräisesti havaittavia turvalaitteiden ja suojuksien vaurioita tai vikoja. 2.8 Jäännösenergian aiheuttamat vaarat Huomioi koneessa olevat mekaaniset, hydrauliset, pneumaattiset ja sähköiset/elektroniset jäännösenergiat. Tee tarvittavat varotoimenpiteet käyttöhenkilökunnan opastuksen yhteydessä. Yksityiskohtaiset ohjeet on annettu myös tämän käyttöohjekirjan kulloisessakin luvussa. 2.9 Huolto ja kunnossapito, vian korjaus Suorita ohjeiden mukaiset säädöt, huollot ja tarkastukset annetuin määräajoin. Varmista kaikki käyttölaitteet, kuten paineilmajärjestelmä ja hydrauliikka, tahattoman toiminnan estämiseksi. Kiinnitä ja lukitse suuremmat rakenneryhmät vaihdon yhteydessä huolellisesti nostureihin. Tarkasta, että avatut ruuviliitokset kiinnitetään pitävästi. Tarkasta turvalaitteiden ja suojuksien toiminta huoltotöiden valmistuttua Rakenteelliset muutokset Koneeseen ei saa asentaa lisäosia eikä tehdä muutoksia ilman AMAZONEN-WERKEn lupaa. Tämä pätee myös kantavien osien hitsaukseen. Kaikki lisäosa-asennukset ja muutostyöt vaativat AMAZONEN- WERKEn kirjallisen luvan. Käytä yksinomaan AMAZONEN-WERKEn hyväksymiä muutos- tai lisävarusteosia, jotta esim. maakohtaisten ja kansainvälisten määräysten mukainen tyyppihyväksyntä pysyy voimassa. Tyyppihyväksyttyjen traktorien tai niihin kytkettyjen tyyppihyväksyttyjen tai tieliikennemääräysten mukaan tieliikenteeseen hyväksyttyjen laitteiden ja varusteiden täytyy olla hyväksynnän tai luvan edellyttämässä kunnossa. VAROITUS Kantavien osien murtuminen aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran. Älä missään tapauksessa poraa reikiä runkoon tai alustaan. poraa väljemmäksi rungossa tai alustassa ennestään olevia reikiä. hitsaa kantavia osia. 14 Catros01-2T BAG

15 Yleiset turvallisuusohjeet Vara- ja kulutusosat sekä lisäaineet Vaihda epäkuntoiset koneen osat välittömästi uusiin. Käytä yksinomaan alkuperäisiä AMAZONE-vara- ja kulutusosia tai AMAZONEN-WERKEn hyväksymiä muutos- tai lisävarusteosia, jotta esim. maakohtaisten ja kansainvälisten määräysten mukainen tyyppihyväksyntä pysyy voimassa. Muiden valmistamia vara- ja kulutusosia käytettäessä ei voida olla varmoja siitä, että niiden suunnittelussa ja valmistuksessa on huomioitu riittävä rasituskestävyys ja turvallisuus. AMAZONEN-WERKE ei vastaa hyväksymättömien varaosien, kulutusosien tai lisäaineiden käytön takia aiheutuneista vahingoista Puhdistus ja hävitys Huolehdi käytettyjen aineiden ja materiaalien asianmukaisesta käsittelystä ja hävityksestä, erityisesti voitelujärjestelmien ja -laitteiden töissä ja liuotinaineilla tehtävässä puhdistuksessa Käyttäjän työpiste Konetta saa käyttää vain yksi henkilö traktorin kuljettajan istuimelta käsin. Catros01-2T BAG

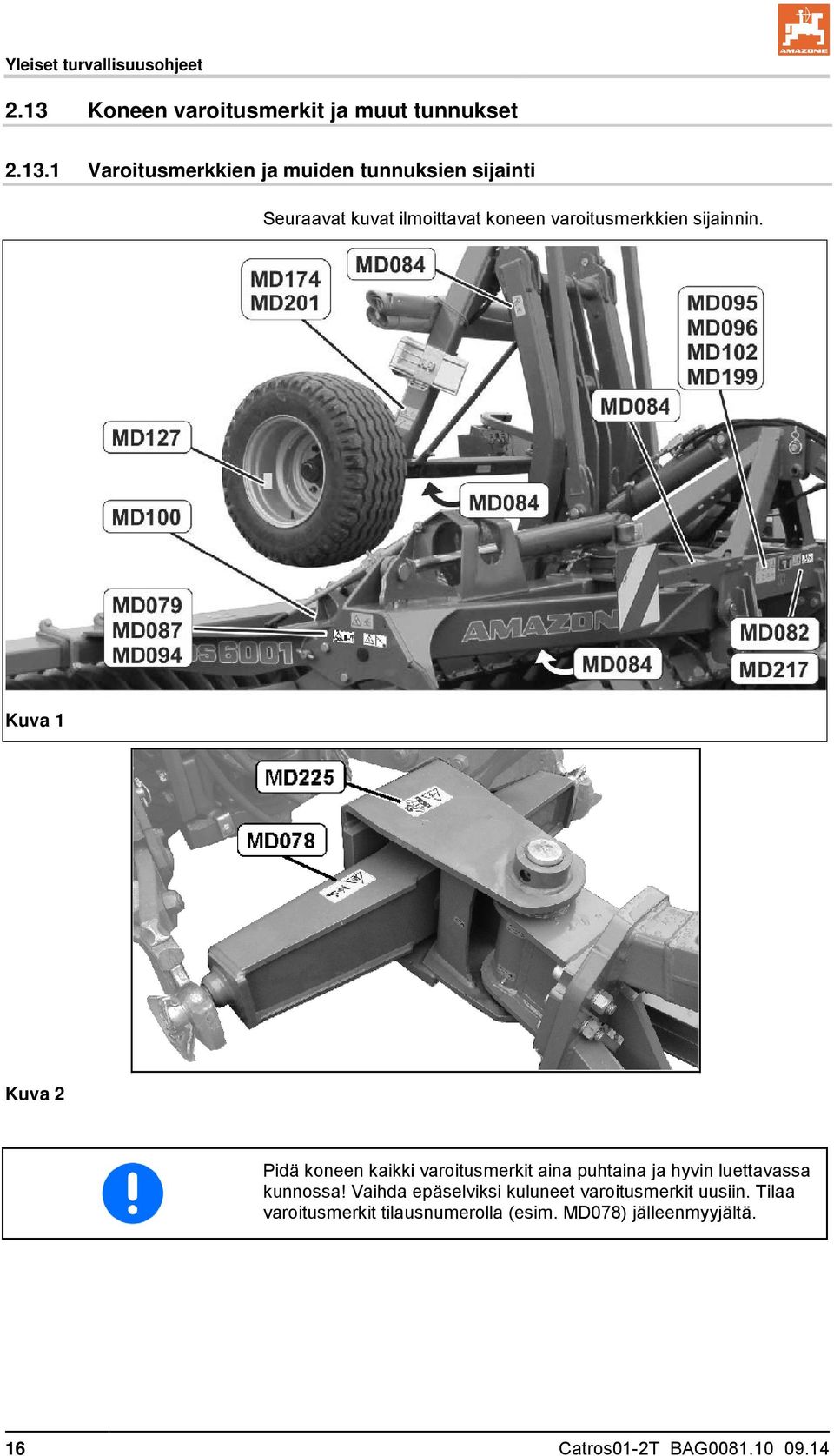

16 Yleiset turvallisuusohjeet 2.13 Koneen varoitusmerkit ja muut tunnukset Varoitusmerkkien ja muiden tunnuksien sijainti Seuraavat kuvat ilmoittavat koneen varoitusmerkkien sijainnin. Kuva 1 Kuva 2 Pidä koneen kaikki varoitusmerkit aina puhtaina ja hyvin luettavassa kunnossa! Vaihda epäselviksi kuluneet varoitusmerkit uusiin. Tilaa varoitusmerkit tilausnumerolla (esim. MD078) jälleenmyyjältä. 16 Catros01-2T BAG

17 Yleiset turvallisuusohjeet Varoitusmerkit - rakenne Varoitusmerkit ilmoittavat koneen vaaralliset kohdat ja varoittavat jäännösriskeistä. Näissä vaarallisissa kohdissa on jatkuvasti pysyviä tai odottamatta ilmeneviä vaaroja. Varoitusmerkissä on 2 kenttää: Kenttä 1 sisältää vaarasta ilmoittavan kuvan, jonka ympärillä on varoituskolmio. Kenttä 2 sisältää kuvalla annetun ohjeen vaaran välttämiseksi. Varoitusmerkit - selitykset Tilausnumeron ja selityksen palstassa on sen vieressä olevan varoitusmerkin kuvaus. Varoitusmerkin kuvauksen rakenne on aina sama ja siinä ilmoitetaan seuraavassa järjestyksessä: 1. Vaaran kuvaus. Esimerkki: Leikkautumis- tai katkeamisvaara! 2. Vaaran välttämisohje(id)en noudattamatta jättämisen seuraukset. Esimerkki: Aiheuttaa vakavia sormi- tai käsivammoja. 3. Vaaran välttämisohje(et). Esimerkki: Koske koneen osiin vain silloin, kun niiden liike on täysin pysähtynyt. Catros01-2T BAG

18 Yleiset turvallisuusohjeet Tilausnumero ja selitys Varoitusmerkit MD078 Sormien tai käden puristumisvaara koneen sellaisten liikkuvien osien takia, joihin on mahdollista päästä käsiksi! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia vammoja, esim. sormien tai käden irtirepeytymisen. Älä missään tapauksessa kosketa vaaralliseen kohtaan, kun traktorin moottori käy nivelakselin/hydraulijärjestelmän ollessa paikalleen liitettynä. MD079 Koneen sinkoamien tai koneesta sinkoutuvien materiaalien tai esineiden aiheuttamat vaarat! Nämä vaaratekijät voivat aiheuttaa vakavia vammoja ja jopa kuoleman. Pidä riittävä turvaväli koneeseen niin kauan kuin traktorin moottori on käynnissä. Huolehdi siitä, että ulkopuoliset henkilöt pitävät traktorin moottorin käydessä riittävän turvaetäisyyden koneeseen. MD082 Putoamisvaara astinpinnoilta ja lavoilta, jos koneen kyydissä ajetaan! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Ihmisten kuljettaminen koneella ja/tai nouseminen liikkuviin koneisiin on kiellettyä. Tämä kielto koskee myös sellaisia koneita, joissa on astinpintoja tai lavoja. Huolehdi siitä, ettei kukaan aja koneen kyydissä. MD084 Koko ruumiin puristumisvaara ylhäältä alas kääntyvien koneen osien takia! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Koneen liikkuvien osien kääntöalueella ei saa oleskella ihmisiä. Käske ihmisiä poistumaan koneen liikkuvien osien kääntöalueelta, ennen kuin käännät koneen osia alas. 18 Catros01-2T BAG

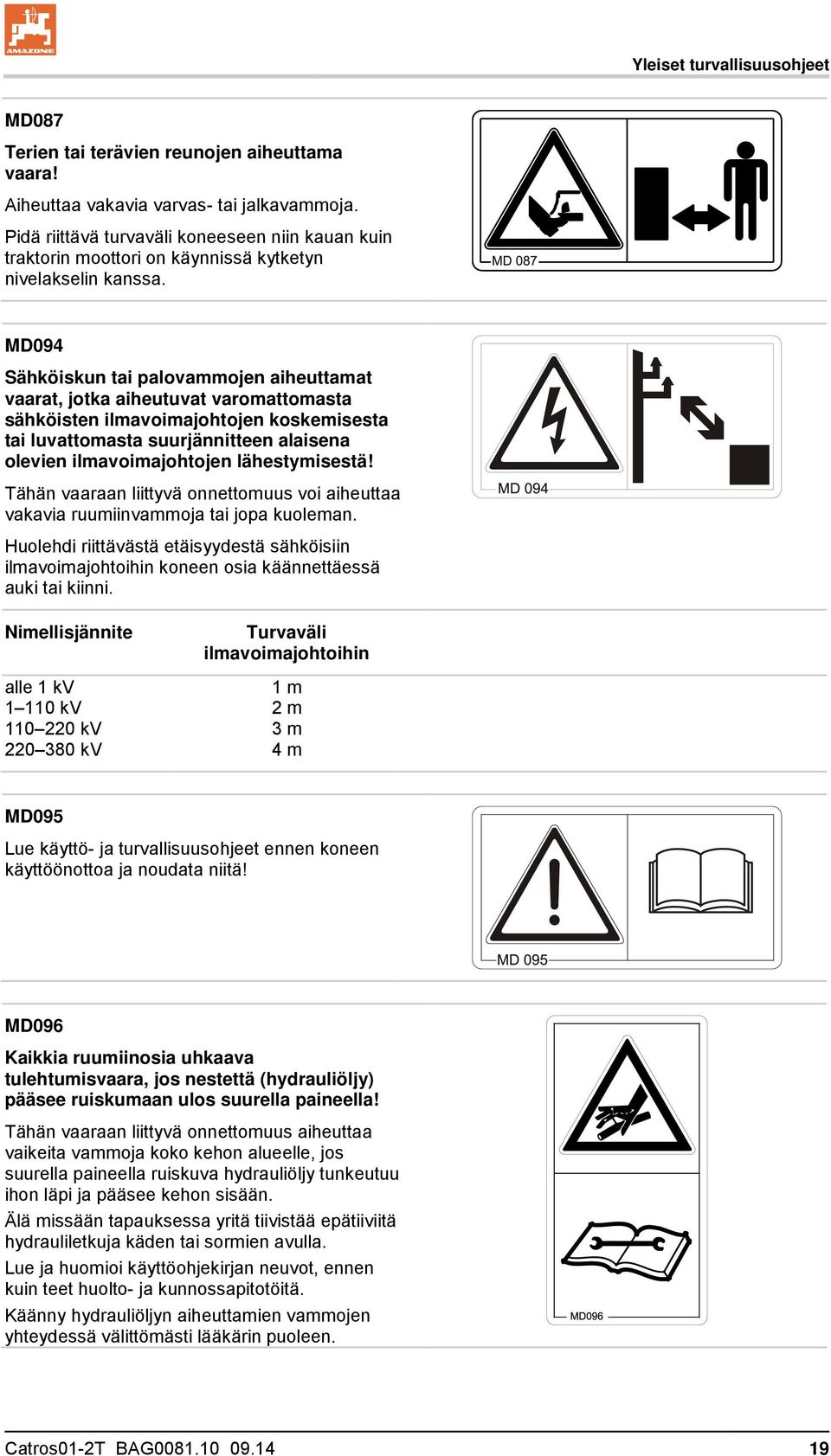

19 Yleiset turvallisuusohjeet MD087 Terien tai terävien reunojen aiheuttama vaara! Aiheuttaa vakavia varvas- tai jalkavammoja. Pidä riittävä turvaväli koneeseen niin kauan kuin traktorin moottori on käynnissä kytketyn nivelakselin kanssa. MD094 Sähköiskun tai palovammojen aiheuttamat vaarat, jotka aiheutuvat varomattomasta sähköisten ilmavoimajohtojen koskemisesta tai luvattomasta suurjännitteen alaisena olevien ilmavoimajohtojen lähestymisestä! Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Huolehdi riittävästä etäisyydestä sähköisiin ilmavoimajohtoihin koneen osia käännettäessä auki tai kiinni. Nimellisjännite alle 1 kv kv kv kv Turvaväli ilmavoimajohtoihin 1 m 2 m 3 m 4 m MD095 Lue käyttö- ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä! MD096 Kaikkia ruumiinosia uhkaava tulehtumisvaara, jos nestettä (hydrauliöljy) pääsee ruiskumaan ulos suurella paineella! Tähän vaaraan liittyvä onnettomuus aiheuttaa vaikeita vammoja koko kehon alueelle, jos suurella paineella ruiskuva hydrauliöljy tunkeutuu ihon läpi ja pääsee kehon sisään. Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Lue ja huomioi käyttöohjekirjan neuvot, ennen kuin teet huolto- ja kunnossapitotöitä. Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen. Catros01-2T BAG

20 Yleiset turvallisuusohjeet MD100 Tämä merkkikuva osoittaa koneen lastaukseen käytettävien kiinnitysvälineiden asennuskohdat. MD102 Koneeseen liittyvissä tehtävissä tahattoman käynnistymisen ja paikaltaan vierimisen aiheuttama vaara, esim. asennukseen, säätöön, toimintahäiriöiden korjaamiseen, puhdistukseen, huoltoon ja kunnossapitoon liittyvissä töissä. Tähän vaaraan liittyvä onnettomuus voi aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Ennen kuin alat tehdä koneeseen liittyviä töitä, varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Lue ja huomioi kulloistakin toimenpidettä koskevat ohjeet käyttöohjekirjan vastaavista luvuista. MD127 Vaadittava rengaspaine on 2,5 bar. MD174 Koneen tahattoman liikkumisen aiheuttama vaara! Aiheuttaa vakavia ruumiinvammoja tai jopa kuoleman. Varmista kone tahattoman paikaltaan liikkumisen estämiseksi, ennen kuin irrotat koneen traktorista. Käytä tähän seisontajarrua ja/tai pyöräkiilaa/pyöräkiiloja. 20 Catros01-2T BAG

21 Yleiset turvallisuusohjeet MD199 Hydraulijärjestelmän maksimikäyttöpaine on 210 bar. MD201 Ruuviliitoksen vääntömomentti on 325 Nm. MD217 Kokoontaitetun, irrotetun koneen kaatumisesta aiheutuva vaara. Vaara voi aiheuttaa vakavia vammoja ja jopa kuoleman. Älä missään tapauksessa irrota kokoontaitettua konetta! MD225 Koko kehon puristumisvaara, jos traktorin ja hinattavan koneen välisen vetoaisan kääntöalueella oleskellaan! Varomattomuus voi aiheuttaa vakavia vammoja ja jopa kuoleman. Oleskelu traktorin ja koneen välisellä vaaraalueella on kielletty, kun traktorin moottori on käynnissä ja traktoria ei ole varmistettu tahattoman liikkumisen estämiseksi. Kehota ihmisiä poistumaan traktorin ja koneen välisellä vaara-alueelta, jos traktorin moottori on käynnissä ja traktoria ei ole varmistettu tahattoman liikkumisen estämiseksi. Catros01-2T BAG

22 Yleiset turvallisuusohjeet 2.14 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuusohjeiden laiminlyönti voi aiheuttaa vaaraa sekä ihmisille että myös ympäristölle ja koneelle. voi johtaa siihen, että menetät kaikki oikeudet vahingonkorvausvaatimuksiin. Turvallisuusohjeiden laiminlyönti voi aiheuttaa esimerkiksi seuraavia yksittäisiä vaaroja: Varmistamattomien työalueiden takia ihmisille aiheutuva vaara. Koneen tärkeitä toimintoja menee epäkuntoon. Ohjeenmukaiset huolto- ja kunnossapitotyöt epäonnistuvat. Mekaanisten tai kemiallisten vaikutusten takia ihmiselle aiheutuva vaara. Vuotamaan päässeen hydrauliöljyn ympäristölle aiheuttama vaara Turvallisuustietoinen työskentely Tämän käyttöohjekirjan turvallisuusohjeiden ohella on noudatettava maakohtaisia yleisiä työsuojelu- ja tapaturmantorjuntamääräyksiä. Noudata varoitusmerkeissä annettuja vaarojen välttämisohjeita. Noudata yleisillä teillä ajaessasi asiaankuuluvia laissa annettuja tieliikennemääräyksiä. 22 Catros01-2T BAG

23 Yleiset turvallisuusohjeet 2.16 Turvallisuusohjeet käyttäjälle VAROITUS Puutteellinen liikenne- ja käyttöturvallisuus aiheuttaa puristumisleikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Tarkasta ennen jokaista käyttökertaa koneen ja traktorin liikenne- ja käyttöturvallisuus! Yleiset turvallisuus- ja tapaturmantorjuntaohjeet Noudata näiden ohjeiden ohella myös voimassa olevia yleisiä maakohtaisia turvallisuus- ja tapaturmantorjuntamääräyksiä! Koneeseen kiinnitetyt varoitusmerkit ja muut tunnukset antavat tärkeitä ohjeita koneen turvalliseen käyttöön. Noudata näitä ohjeita oman turvallisuutesi tähden! Tarkasta koneen lähiympäristö ennen liikkeellelähtöä ja käyttöönottoa (lapsien varalta)! Varmista riittävä näkyvyys! Koneella ei saa kuljettaa ihmisiä! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. Koneen kytkentä ja irrotus Tee koneen kytkentä ja kuljetus vain sellaisilla traktoreilla, jotka sopivat tähän tarkoitukseen. Kytkettäessä kone traktorin kolmipistehydraulijärjestelmään traktorin ja koneen kiinnityskategorioiden täytyy ehdottomasti vastata toisiaan! Kytke kone ohjeenmukaisesti asianmukaisiin kiinnityslaitteisiin! Kytkettäessä koneita traktorin etu- ja/tai takakiinnityskohtiin ei saa ylittää ο sallittua traktorin kokonaispainoa ο sallittuja traktorin akselipainoja ο sallittua traktorin renkaiden kantavuutta Varmista traktori ja kone tahattoman paikaltaan vierimisen estämiseksi, ennen kuin teet koneen kytkennän tai irrotuksen! Ihmisiä ei saa oleskella kytkennän aikana koneen ja traktorin välissä, kun traktorilla ajetaan koneen luo! Paikalla olevat avustajat saavat vain olla antamassa ajo-ohjeita traktorin/koneen vieressä. Traktorin ja koneen väliin saa mennä vasta sitten, kun traktori on pysäytetty. Ennen kuin kiinnität koneen traktorin kolmipistehydraulijärjestelmään tai irrotat sen siitä, varmista traktorin hydraulijärjestelmän käyttövipu sellaiseen asentoon, joka estää tahattoman nostamisen tai laskemisen! Laita koneen kytkennän ja irrotuksen yhteydessä tuet (mikäli varustettu sellaisilla) asiaankuuluvaan asentoon (tukevasti)! Tukien käsittelyssä on oltava varovainen puristumis- ja leikkautumisvaaran takia! Catros01-2T BAG

24 Yleiset turvallisuusohjeet Ole erityisen varovainen kytkiessäsi koneen traktoriin tai irrottaessasi sen siitä! Traktorin ja koneen välissä on puristumisja leikkautumisvaara kytkentäkohdan alueella! Traktorin ja koneen välissä ei saa oleskella ihmisiä kolmipistehydraulijärjestelmän käytön aikana! Kytkettyjen syöttöjohtojen ο täytyy mukautua kaarteisiin ajettaessa helposti kaikkiin liikkeisiin jännityksettä, taittumatta tai hankautumatta. ο täytyy olla paikoillaan niin, että ne eivät hankaa vieraisiin osiin. Pikakiinnityskourien irrotusvaijereiden täytyy riippua vapaana ja ne eivät saa aiheuttaa tahatonta avautumista alas lasketetussa asennossa! Laita irrotetut koneet sellaiseen paikkaan, jossa ne pysyvät tukevasti paikoillaan! Koneen käyttö Tutustu ennen töiden aloittamista koneen kaikkiin varusteisiin ja käyttölaitteisiin sekä niiden toimintaan. Käytön aikana se on jo liian myöhäistä! Käytä vartalonmyötäisiä vaatteita! Löysät vaatteet lisäävät vaaraa, koska ne voivat takertua tai keriytyä käyttöakseleihin! Ota kone käyttöön vain silloin, kun kaikki suojukset ovat paikoillaan ja oikeassa asennossa! Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat! Aja tarvittaessa säiliö vain osittain täynnä. Ihmisiä ei saa oleskella koneen työalueella! Ihmisiä ei saa oleskella koneen kääntö- ja kallistusalueella! Ulkoisella voimalla käytettävissä koneen osissa (esim. hydraulikäyttö) on kohtia, joissa on puristumis- ja leikkautumisvaara! Ulkoisella voimalla käytettäviä koneen osia saa käyttää ainoastaan silloin, kun sivulliset ovat riittävän etäällä koneesta! Ennen kuin poistut traktorin luota, varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Sitä varten täytyy ο laskea kone maahan ο vetää seisontajarru päälle ο sammuttaa traktorin moottori ο vetää virta-avain pois paikaltaan 24 Catros01-2T BAG

25 Yleiset turvallisuusohjeet Koneen kuljetus Noudata yleisillä teillä ajaessasi asiaankuuluvia maakohtaisia tieliikennemääräyksiä! Tarkasta ennen kuljetusajoja ο syöttöjohtojen asianmukainen liitäntä ο valojen toiminta, puhtaus ja mahdolliset vauriot ο jarru- ja hydraulijärjestelmä silmämääräisesti havaittavien vikojen varalta ο onko seisontajarru vapautettu kokonaan ο jarrujärjestelmän toiminta Huolehdi aina siitä, että traktorin riittävän hyvä ohjattavuus ja jarrutuskyky on varmistettu! Traktoriin kiinnitetyt koneet ja etu- tai takapainot vaikuttavat traktorin ajo-ominaisuuksiin, ohjattavuuteen ja jarrutuskykyyn. Käytä tarvittaessa etupainoja! Traktorin etuakselin täytyy aina olla kuormitettu vähintään 20 % traktorin omapainosta, jotta ohjattavuus säilyy riittävän hyvänä. Kiinnitä etu- tai takapainot aina määräysten mukaisesti asiaankuuluviin kiinnityspisteisiin! Huomioi kiinnitetyn koneen maks. hyötykuorma ja traktorin sallitut akseli- ja tukikuormat! Traktorin täytyy taata kuormatun yhdistelmän (traktori plus kiinnitetty kone) ohjeenmukainen jarrutuskyky! Kokeile jarrujen teho ennen liikkeellelähtöä! Kaarteissa ajaessa tulee muistaa, että traktoriin kiinnitetty kone kaartaa ulkokaarteen puolelta hyvin laajan kaaren ja sen massa voi aiheuttaa heilahtelua! Huolehdi ennen kuljetusajoja traktorin vetovarsien riittävän hyvästä sivusuuntaisesta lukituksesta, kun kone on kiinnitetty traktorin kolmipistehydraulijärjestelmään tai vetovarsiin! Laita ennen kuljetusajoja koneen kaikki käännettävät osat kuljetusasentoon! Varmista ennen kuljetusajoja koneen käännettävät osat kuljetusasentoon, jotta ne eivät pääse liikkumaan paikoiltaan ja aiheuttamaan vaaraa. Käytä tähän asiaankuuluvia kiinnitysvälineitä! Lukitse ennen kuljetusajoja kolmipistehydraulijärjestelmän käyttövipu, jotta kiinnitetty kone ei pääse tahattomasti nousemaan tai laskeutumaan! Tarkasta ennen kuljetusajoja, että vaadittava kuljetusvarustus on kiinnitetty asiaankuuluvasti koneeseen, esim. valot, varoituslaitteet ja suojalaitteet! Tarkasta ennen kuljetusajoja silmämääräisesti, että työntövarren ja vetovarsien tapit on varmistettu taittosokilla tahattoman irtoamisen estämiseksi. Sovita ajonopeus kulloinkin vallitseviin olosuhteisiin! Vaihda alamäissä pienemmälle vaihteelle! Kytke ennen kuljetusajoja yksipyöräjarrutus aina pois toiminnasta (lukitse polkimet)! Catros01-2T BAG

26 Yleiset turvallisuusohjeet Hydraulijärjestelmä Hydraulijärjestelmässä vallitsee suuri paine! Huolehdi siitä, että hydrauliletkut kytketään oikein! Huolehdi hydrauliletkujen kytkennän yhteydessä siitä, että hydraulijärjestelmä on paineeton sekä traktorin että koneen puolella! Traktorissa ei saa lukita sellaisia säätöosia, joilla ohjataan suoraan rakenneosien hydraulisia tai sähköisiä liikkeitä, esim. kääntämistä, kallistusta ja työntöä. Kulloisenkin liikkeen täytyy pysähtyä automaattisesti, jos irrotat kyseisen säätöosan. Tämä ei koske järjestelmien liikkeitä, jotka ο ovat jatkuvia tai ο automaattisesti säädettyjä tai ο vaativat toiminnan takia kelluvan asennon tai painoasennon Ennen hydraulijärjestelmään kohdistuvia töitä ο Laske kone maahan ο Vapauta paine hydraulijärjestelmästä ο Sammuta traktorin moottori ο Vedä seisontajarru päälle ο Vedä virta-avain pois Anna asiantuntevan ammattimiehen tarkastaa hydrauliletkujen luotettava kunto vähintään kerran vuodessa! Vaihda vaurioituneet ja vanhenemisen vuoksi haurastuneet hydrauliletkut! Käytä ainoastaan alkuperäisiä AMAZONEhydrauliletkuja! Hydrauliletkujen käyttöaika on korkeintaan kuusi vuotta, mukaan lukien mahdollinen korkeintaan kahden vuoden pituinen varastointiaika. Letkuissa ja letkuliitoksissa tapahtuu luonnollista vanhenemista myös asianmukaisessa varastoinnissa ja normaalissa käyttörasituksessa, siksi niiden varastointiaika ja käyttöaika on rajoitettu. Tästä poiketen voidaan määrittää kokemuksiin perustuva käyttöaika, erityisesti vaarapotentiaali huomioiden. Kestomuovista valmistetuille letkuille voivat päteä toisenlaiset ohjearvot. Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Suurella paineella ruiskuva neste (hydrauliöljy) voi tunkeutua ihon läpi ja aiheuttaa vakavia vammoja! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen! Tulehdusvaara. Käytä vuotokohtia etsiessäsi sopivia apuvälineitä, koska tähän toimenpiteeseen liittyy vakava tulehdusvaara! 26 Catros01-2T BAG

27 Yleiset turvallisuusohjeet Sähköjärjestelmä Irrota sähköjärjestelmään kohdistuvissa töissä aina akun (miinusnapa) kytkentä! Käytä vain ohjeenmukaisia sulakkeita. Sähköjärjestelmä rikkoutuu, jos käytät liian voimakkaita sulakkeita palovaara Huolehdi siitä, että akku liitetään oikein - kytke ensin plusnapa ja sitten miinusnapa! Irrota akku sähköjärjestelmästä irrottamalla ensin miinusnapa ja sitten plusnapa! Varusta akun plusnapa aina asianmukaisella suojuksella. Oikosulku maadoitukseen aiheuttaa räjähdysvaaran Räjähdysvaara! Vältä kipinöiden muodostusta ja avotulta akun läheisyydessä! Kone voi olla varustettu elektronisilla komponenteilla ja rakenneosilla, joiden toiminnassa voi ilmetä häiriöitä muiden laitteiden sähkömagneettisen säteilyn takia. Tällaiset häiriöt saattavat aiheuttaa vaaraa ihmisille, mikäli seuraavia turvallisuusohjeita ei noudateta. ο Jos koneeseen asennetaan jälkikäteen sähkölaitteita ja/tai komponentteja, jotka kytketään traktorin sähköverkkoon, tällöin käyttäjän täytyy tarkastaa omalla vastuulla, aiheuttaako asennus häiriöitä traktorin elektroniikalle tai muille komponenteille. ο Huolehdi siitä, että jälkikäteen asennetut sähköiset ja elektroniset rakenneosat vastaavat EMC-direktiivin 2004/108/ETY kulloinkin voimassaolevaa versiota ja on merkitty CE-tunnuksella Hinattavat koneet Muista huomioida, mitkä traktorissa olevan vetolaitteen ja koneessa olevan vetoaisan yhdistelmämahdollisuudet ovat sallittuja! Tee ainoastaan sallittuja ajoneuvoyhdistelmiä (traktori ja hinattava kone). Ota yksiakselisten koneiden yhteydessä huomioon traktorissa olevan vetolaitteen suurin sallittu tukipaino! Huolehdi aina siitä, että traktorin riittävän hyvä ohjattavuus ja jarrutuskyky on varmistettu! Traktoriin kiinnitetyt koneet vaikuttavat ajo-ominaisuuksiin sekä traktorin ohjaus- ja jarrutuskykyyn. Tämä koskee erityisesti yksiakselisia koneita traktoriin kohdistuvalla aisakuormalla! Ainoastaan ammattikorjaamo saa säätää vetoaisan korkeuden aisakuormalla kuormitetuissa vetolaitteissa! Catros01-2T BAG

28 Yleiset turvallisuusohjeet Puhdistus, huolto ja kunnossapito Tee koneeseen liittyviä puhdistus-, huolto- ja kunnossapitotöitä aina vain silloin, kun ο ο ο ο voimansiirto on kytketty pois traktorin moottori on sammutettu virta-avain on vedetty pois paikaltaan koneen pistoke on vedetty irti ohjausyksiköstä Tarkasta säännöllisesti muttereiden ja pulttien pitävä kiinnitys ja kiristä ne tarvittaessa! Ennen kuin alat tehdä koneeseen liittyviä puhdistus-, huolto- tai kunnossapitotöitä, varmista ylösnostettu kone tai ylösnostetut koneen osat tahattoman laskeutumisen estämiseksi! Käytä teräosien vaihdossa sopivaa työkalua ja käsineitä! Hävitä jäteöljyt, rasvat ja suodattimet asianmukaisesti! Irrota traktorin laturin ja akun kaapeli, ennen kuin alat tehdä traktoriin ja siihen kiinnitettyihin koneisiin kohdistuvia sähköhitsaustöitä! Varaosien on täytettävä vähintään AMAZONEN-WERKEn ilmoittamat tekniset vaatimukset! Tämä on varmistettu käyttämällä alkuperäisiä AMAZONE-varaosia! 28 Catros01-2T BAG

29 Lastaus ja kuormasta purkaminen 3 Lastaus ja kuormasta purkaminen Purkamisen jälkeen: Pyörien laittaminen kuljetusasennosta käyttöasentoon. 1. Suorita koneen aukitaitto. 2. Nosta konealustaa hieman siten, että pyörät ovat vapaina. 3. Käännä kumpaakin pyörää ja kiristä pyörän muttereita 325 Nm:llä. Kuva 3 Lastaaminen nosturilla VAROITUS Puristumisvaara, jos nosturiin kiinnitetty kone pääsee putoamaan tahattomasti lastaamiseen tai kuormasta poistamisen yhteydessä! Kiinnitä kiinnitysvälineet vain merkittyihin kiinnityskohtiin. Älä missään tapauksessa oleskele ylösnostetun, varmistamattoman kuorman alla. VARO Kunkin nostoliinan vetolujuuden tulee olla vähintään 2000 kg! Koneessa on yli 5 kiinnityskohtaa kiinnitysvälineille. Fig. 4 Catros01-2T BAG

30 Lastaus ja kuormasta purkaminen Lastaus kuljetuslavalle: Kone on sisääntaitettuna, konealusta on alaslaskettuna. Laske kone kuljetuslavalle pituussuuntaan. Kuljetuslavalla tulee olla tarvittava maavara. Laske lautasrivi kuljetuslavalle konealustaa hieman nostaen. Kuva 5 Kuorma-auton lavalle lastaus: Kone on aukitaitettuna, konealusta on nostettuna. Vetoaisa on irrotettu. Aseta kone kuorma-autoon poikkisuuntaan. Kuva 6 30 Catros01-2T BAG

31 Lastaus ja kuormasta purkaminen Lastaus ja kuormasta purkaminen traktorilla VAROITUS Onnettomuusvaara, jos traktori on epäsopiva ja koneen jarrujärjestelmä ei ole liitetty traktoriin eikä täytetty! Kytke kone ohjeenmukaisesti traktoriin, ennen kuin lastaat koneen kuljetusajoneuvoon tai otat sen sieltä pois! Koneen kytkentä ja kuljetus traktorin kanssa lastaamista tai purkamista varten on sallittua vain silloin, kun traktorin suorituskyky täyttää asetetut vaatimukset! Paineilmajarrujärjestelmä: Kiinnitetyn koneen kanssa saa ajaa vasta sitten, kun traktorin painemittari näyttää 5,0 bar lukemaa! Kytke kone sopivaan traktoriin kuljetusajoneuvoon lastaamista tai siitä purkamista varten. Lastaus: Lastaukseen tarvitaan ajo-ohjeita antava apulainen. Varmista kone määräysten mukaisesti. Irrota sen jälkeen traktori koneesta. Kuormasta purkaminen: Irrota kuljetuslukitukset. Kuormasta purkamiseen tarvitaan ajo-ohjeita antava apulainen. Laske kone kuormasta purkamisen jälkeen maahan ja irrota traktorista. Catros01-2T BAG

32 Tuotekuvaus 4 Tuotekuvaus Tämä luku antaa kattavan yleiskuvan koneen rakenteesta. sisältää yksittäisten rakenneryhmien ja säätöosien nimitykset. Lue tämä luku mieluiten koneen vieressä. Näin tutustut koneeseen kaikkein parhaiten. 4.1 Yleiskatsaus rakenneryhmät Kuva 7 (1) Vetoaisa vetopoikkipalkilla (2) Runko (3) Taitettava puomi (4) 1. Lautasrivi (5) 2. Lautasrivi (6) Kartiorengastela (7) Kaavin kartiorengastelaan (8) Käännettävä konealusta (9) Pyöräkiilat kuljetusasennossa (10) Letkuteline (11) Suojapeite kiinnittimissä 32 Catros01-2T BAG

33 Tuotekuvaus 4.2 Turvalaitteet ja suojukset (1) Estä vahingossa traktorista aukitaittuminen vetohihnalla käytettävällä sulkuhanalla. ο ο Sulkuhana asennossa A hydraulinen aukitaittuminen estetty, Sulkuhana asennossa B hydraulisen aukitaittumisen esto vapautettu vetohihnasta. (2) Suojapeite maantiekuljetukseen. Aseta suojapeitteet lautasten päälle. Kiinnitä tällöin peite edestä lautasten taittorunkoon ja kiristä kiinnitysköysillä takaa taittorunkoon. Kuva 8 Kiinnitä suojapeitteiden käyttämiseksi (Kuva 9) konealustaan. Kuva 9 Catros01-2T BAG

34 Tuotekuvaus 4.3 Traktorin ja koneen väliset syöttöjohdot Hydrauliletkut Valojen sähkökaapeli 4.4 Liikennetekniset varusteet Kuva 10 (1) Takavalot, jarruvalot, suuntavilkut, punaiset heijastimet (2) Varoitustaulut (nelikulmainen) Kuva 11 (1) 2 äärivaloa/suuntavilkkua (2) 2 varoitustaulua (nelikulmainen) Ranskassa lisäksi yksi varoitustaulu kullakin sivulla. Liitä valojärjestelmä pistokkeella 7-napaiseen traktorin pistorasiaan.. 34 Catros01-2T BAG

35 Tuotekuvaus 4.5 Määräystenmukainen käyttö Kone on suunniteltu maatalouskäyttöön peltopintojen tavanomaiseen muokkaukseen. kytketään traktorin vetovarsien välityksellä traktoriin ja käytetään yhden henkilön ohjaamana. Rinteissä voidaan ajaa korkeuskäyrien suuntaisesti ajosuunta vasemmalle 15 % ajosuunta oikealle 15 % rinteen suuntaisesti rinnettä ylös 15 % rinnettä alas 15 % Määräystenmukaiseen käyttöön kuuluu myös: käyttöohjekirjan kaikkien ohjeiden noudattaminen. tarkastus- ja huoltotöiden määräaikainen suorittaminen. yksinomaan alkuperäisten AMAZONE -varaosien käyttäminen. Kaikki yllä kuvatusta poikkeavat käyttötavat ovat kiellettyjä ja määräystenvastaisia. Määräystenvastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä, AMAZONEN-WERKE ei ota mitään vastuuta. Catros01-2T BAG

36 Tuotekuvaus 4.6 Vaaralliset alueet ja vaaralliset kohdat Koneen ympäristön vaarallinen sektori on se alue, jossa ihmisten turvallisuus voi vaarantua koneen ja sen terien/osien toiminnasta syntyvistä liikkeistä koneen sinkoamista materiaaleista tai esineistä tahattomasti laskeutuvista tai nousevista teristä ja osista traktorin ja koneen tahattomasta paikaltaan vierimisestä Koneen vaarallisella alueella on vaarallisia kohtia, joissa on jatkuvasti välittömiä tai odottamatta ilmeneviä vaaroja. Varoitusmerkit ilmoittavat nämä vaaralliset kohdat ja varoittavat jäännösriskeistä, joita ei voida poistaa rakenteellisilla toimenpiteillä. Näihin pätevät vastaavassa luvussa annetut erityiset turvallisuusmääräykset. Koneen vaarallisella alueella ei saa oleskella ihmisiä, kun traktorin moottori käy nivelakselin/hydraulijärjestelmän ollessa paikalleen liitettynä. jos traktoria ja konetta ei ole varmistettu tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Käyttäjä saa liikuttaa konetta tai laittaa terät/osat kuljetusasennosta työasentoon tai päinvastoin vain silloin, kun koneen vaarallisella alueella ei oleskele ihmisiä. Vaaralliset kohdat sijaitsevat: traktorin ja koneen välissä, erityisesti koneen kiinnityksen ja irrotuksen yhteydessä. liikkuvien rakenneosien alueella: ο perässä seuraava tela ο ο pyörivät lautaset siirrettävät lautasrivit kulkevan koneen päällä, koneen kääntö- ja kallistusalueella, laskutelineen ja puomien kääntöalueella, koneen hydraulijärjestelmän alueella: ο hydrauliletkuihin liittyvät työtehtävät 36 Catros01-2T BAG

37 Tuotekuvaus 4.7 Konekilpi ja CE-tunnusmerkintä Konekilvessä on ilmoitettu: Ajoneuvon/koneen tunnusnumero: Tyyppi Omapaino kg Sall. aisakuorma kg Sall. akselipaino takana kg Sall. järjestelmäpaine bar Sall. kokonaispaino kg Tehdas Mallivuosi Kuva Tekniset tiedot Catros TS TS TS Työleveys [mm] Kuljetusleveys [mm] Kuljetuskorkeus [mm] Kokonaispituus [mm] Suurin sallittu nopeus [km/h] Peruspaino Catros Catros + ilman telaa [kg] ja varpajyrä SW [kg] ja joustovannejyrä [kg] 3930 RW 3990 ja kartiorengasjyrä [kg] 3870 KW ja tandemjyrä TW [kg] ja [kg] 3920 hammaspakkerijyrä 3980 PW Suurin sallittu akselipaino [kg] Suurin sallittu aisakuorma [kg] Sallittu kokonaispaino [kg] Lautasväli [mm] Lautasten 2 x 16 2 x 20 2 x 24 Catros01-2T BAG

38 Tuotekuvaus Catros Catros + Lautasten halkaisija [mm] Työsyvyys [mm] Vaadittava traktorivarustus Koneen määräystenmukaista käyttöä varten traktorin täytyy täyttää seuraavat vaatimukset: Traktorin moottorin teho Catros TS 91 kw (125 hv) alkaen Catros TS 102 kw (140 hv) alkaen Catros TS 110 kw (150 hv) alkaen Catros TS 120 kw (165 hv) alkaen Catros TS 130 kw (180 hv) alkaen Catros TS 145 kw (200 hv) alkaen Sähköjärjestelmä Akkujännite: 12 V (volttia) Valopistorasia: 7-napainen Hydrauliikka Maks. käyttöpaine: 210 bar Traktorin pumpputeho: vähintään 15 l/min 150 bar paineella Koneen hydrauliöljy: vaihteisto-/hydrauliöljy utto SAE 80W API GL4 Koneen hydrauli-/vaihteistoöljy soveltuu kaikkien yleisimpien traktorimallien yhdistetyille hydrauli-/vaihteistoöljy-kiertopiireille. Ohjainlaitteet: Varustuksen mukaan, ks. sivu 40. Traktorin ja koneen välinen kiinnityslaite Traktorin vetovarsien täytyy olla varustettuja vetovarsien kourilla Melupäästötiedot Työpistekohtainen päästöarvo (äänenpainetaso) on 74 db(a), joka on mitattu käyttötilassa suljetussa ohjaamossa traktorin kuljettajan korvan kohdalta. Mittauslaite: OPTAC SLM 5. Äänenpainetason suuruus riippuu olennaisesti käytettävästä traktorista. 38 Catros01-2T BAG

39 Rakenne ja toiminta 5 Rakenne ja toiminta Seuraava luku antaa tietoja koneen rakenteesta ja yksittäisten rakenneosien toiminnasta. 5.1 Toiminta Kuva 13 Kompakti lautasäes Catros soveltuu matalaan sänkimuokkaukseen heti leikkuupuinnin jälkeen keväällä tehtävään kylvömuokkaukseen maissia tai sokerijuurikasta varten viherkesantojen muokkaukseen, esim. keltasinappi lietelannan maahan muokkaamiseen. Kaksirivinen lautasasetelma muokkaa maan ja sekoittaa maaainekset tehokkaasti keskenään. Jäljessä tuleva kartiorengasjyrä tiivistää maan ja ohjaa lautasten syvyyssäätöä. Lautasten syvyysasetus tehdään säätökaran avulla tai hydraulisesti (lisävaruste). Catros01-2T BAG

40 Rakenne ja toiminta 5.2 Hydrauliliitännät Kaikki hydraulijohdot on varustettu kahvoilla. Kahvat on varustettu tunnusluvun tai tunnuskirjaimen sisältävillä värimerkinnöillä kunkin paineletkun hydraulitoiminnon kohdentamiseksi siihen kuuluvalle traktorin ohjainlaitteelle! Koneeseen on liimattu merkintöihin viittaavia kalvoja, jotka havainnollistavat vastaavia hydraulitoimintoja. Hydraulitoiminnosta riippuen traktorin ohjainlaitetta on käytettävä eri käyttötavoilla. Lukittuna, jatkuvaan öljynkiertoon Painaen, paina, kunnes toiminto on suoritettu Kelluva asento, vapaa öljynvirtaus ohjainlaitteessa Tunnusmerkintä keltaisella Toiminto Kone Traktorin ohjainlaite lasku Kaksitoiminen nosto sininen vihreä Kone Puomi taittaminen kokoon Kaksitoiminen suurentaminen Työsyvyys (valinnainen) pienentäminen Kaksitoiminen pienentäminen VAROITUS Tulehdusvaara suurella paineella ruiskuvan hydrauliöljyn takia! Huolehdi hydrauliletkujen kytkennän ja irrotuksen yhteydessä siitä, että hydraulijärjestelmä on paineeton sekä traktorin että koneen puolella! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen. 40 Catros01-2T BAG

41 Rakenne ja toiminta Hydrauliletkujen kytkeminen VAROITUS Virheellisten hydraulitoimintojen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara, jos hydrauliletkut liitetään väärin paikoilleen! Huomioi hydrauliletkujen kytkennän yhteydessä hydrauliliittimissä olevat värimerkinnät. Tarkasta hydrauliöljyjen yhteensopivuus, ennen kuin liität koneen traktorin hydraulijärjestelmään. Älä sekoita mineraali- ja bioöljyjä keskenään! Huomaa, että suurin sallittu hydrauliöljypaine on 210 bar. Tee kytkentä vain puhtaisiin hydrauliliittimiin. Paina hydrauliliitin/-liittimet niin pitkälle hydrauliliitäntöihin, kunnes liitin/liittimet lukittuvat tuntuvasti paikoilleen. Tarkasta, että hydrauliletkujen kytkennät ovat oikein ja tiiviisti paikoillaan. 1. Siirrä traktorin ohjausventtiilin käyttövipu kelluvaan asentoon (vapaa-asento). 2. Puhdista hydrauliletkujen liittimet, ennen kuin kytket hydrauliletkut traktoriin. 3. Kytke hydrauliletku(t) traktorin ohjainlaitteeseen/-laitteisiin Hydrauliletkujen irrotus 1. Siirrä traktorin ohjainlaitteen käyttövipu kelluvaan asentoon (vapaa-asento). 2. Vapauta hydrauliittimien lukitukset hydrauliliitännöistä. 3. Suojaa hydrauliliittimet ja hydrauliliitännät likaantumiselta pölysuojuksilla. Catros01-2T BAG

42 Rakenne ja toiminta 5.3 Konealusta Alusta ja aisa ovat osa kokonaiskonetta ja niitä saa käyttää ainoastaan tämän koneen osina. Niiden asentaminen muihin Catros-lautasäkeisiin ei ole sallittua. Konealusta käännetty ylös, kone käyttöasennossa. Kuva 14 Konealusta käännetty alas Kuva Catros01-2T BAG

43 Rakenne ja toiminta 5.4 Kaksirivinen lautasäes Kuva. 16: Lautasäes Catros + hammastetuilla lautasilla ja 510 mm halkaisijalla. Kuva 17: Lautasäes Catros sileillä lautasilla ja 460 mm halkaisijalla. Lautaset on sijoitettu limittäin edessä 17 ja takana 14 kiilakulmaan ajosuuntaan nähden. Lautaset (Kuva 17/1) on laakeroitu huoltoa kaipaamattomalla kaksirivisellä viistokuulalaakerilla, joka on varustettu liukurengastiivisteellä ja täytetty öljyllä. Säädettävä: molempien lautasrivien limitys voidaan säätää siirtoyksiköllä (Kuva 17/2) työsyvyyden ja nopeuden mukaan. Säätö tehdään AMAZONEepäkeskotapeilla. Lautasten muokkausvoimakkuus voidaan säätää lautasäkeen työsyvyyden avulla. Syvyyssäätö tapahtuu ο ο ο mekaanisesti pysähdyksissä välikappaleiden avulla. hydraulisesti traktorin ohjainlaitteen vihreällä kanssa. Kummatkin reunalautaset ovat säädettävissä pystysuunnassa penger- tai vaonmuodostuksen estämiseksi. Yksittäisten lautasten elastinen kumijousitettu kiinnitys mahdollistaa äkeen mukautumisen pinnan epätasaisuuksiin lautasten väistymisen esteiden, esim. kivet, kohdalla. Tämä suojaa yksittäisiä lautasia vaurioitumiselta. Kuva. 16 Kuva 17 Kuva 18 Catros01-2T BAG

44 Rakenne ja toiminta 5.5 Jyrä Jyrä huolehtii lautasten syvyysohjauksesta. (1) Varpajyrä 520 mm halkaisijalla (2) Tandemjyrä Tandemjyrä käsittää seuraavat osat: ο kääntöputkijyrä edessä, ο askeljyrä takana. (3) Hammaspakkerijyrä 500 mm halkaisijalla (4) Kartiorengasjyrä 580 mm halkaisijalla Kaavin puhdistaa kartiorenkaiden välit (5) Leikkuurengasjyrä Leikkuurengasjyrää käytetään säädettävän teräpalkin avulla. Teräpalkin nostaminen korkean kasvimassan kohdalla vähentää tukkeutumisen vaaraa. Kuva Catros01-2T BAG

45 Rakenne ja toiminta Kuva 20 (1) Teräpalkki nostettuna (2) Teräpalkki laskettuna (3) Säätöruuvi vastamutterilla Ruuvin säätämisen jälkeen kiristä vastamutterilla! (1) Teränpitimen kiinnitysruuvit. (2) Rajoitinpultti terää varten Ylikuormituksessa teränpitimen kiinnitysruuvit katkeavat. Rajoitinpultteja voidaan käyttää lyhytaikaisesti varalla Kiinnitysruuvi: Tasakantaruuvi X A2G. Kuva 21 Tukkeutumisen vaara teräpalkin varren uudelleenasennuksen yhteydessä. Teräpalkin varret on asennettava jyrän kehysprofiiliin niin, että ne eivät ole tasoitusyksikön maa-aineksen virtauksen esteenä. Reunaterät (valinnainen) Reunaterillä saadaan aikaan paremmat tulokset reuna- ja välialueilla. Asennus/purkaminen: 1. Ota viimeisen terän taittosokka pois. 2. Irrota viimeinen terä eteenpäin vetämällä. 3. Työnnä reunaterä putkeen. 4. Kiinnitä reunaterä terän avulla ja varmista taittosokalla. Kuva 22 Catros01-2T BAG

46 Rakenne ja toiminta 5.6 Vetopoikkipalkki Kuva 23 Koneen kytkentä traktoriin tehdään kategorian III vetopoikkipalkin ja vetovarsitappien avulla. VAROITUS Tapaturmavaara avattaessa liitäntää koneen ja traktorin välissä! Käytä ehdottomasti tartuntataskuilla ja sisäänrakennetuilla taittosokilla varustettuja holkkeja. 5.7 Tukijalka Kuva 24/ (1) Kahva (2) Tappi Käytön ja kuljetuksen aikana: Tukijalka nostetussa asennossa tapilla kiinnitettynä ja taittosokilla varmistettuna. Kone irtikytkettynä: Tukijalka lasketussa asennossa tapilla kiinnitettynä ja taittosokilla varmistettuna. Kuva Catros01-2T BAG

47 Rakenne ja toiminta 5.8 Tukipyörät (valinnainen) Tukipyörät on suunniteltu konemassan kuormitukselle, niin että ajettaessa traktorin vetovarret voivat olla kelluvassa asennossa. Edessä olevat tukipyörät ohjaavat koneen luotettavasti säädetylle työsyvyydelle. Kuva 25 Tukipyörillä varustetut koneet käytössä: Käytä työskenneltäessä traktorin vetovarsia kelluvassa asennossa. Tukipyöriä ei saa käyttää kurveissa ajaessa. Nosta konetta tarvittaessa kevyesti traktorin vetovarsien yläpuolelle. Hydraulisella syvyyssäädöllä varustetuissa koneissa työsyvyyttä voidaan rajoitetusti muuttaa hydraulisesti ilman tukipyörien säätöä. Työsyvyyden asetus Kuva 26 Ennen säädön aloittamista vedä lukkotappi (Kuva 26/2) ulos. Säädön jälkeen lukitse välikappaleet (Kuva 26/1) lukkotapilla ja varmista taittosokalla (Kuva 26/3). Työsyvyyden suurennus: Catros01-2T BAG

48 Rakenne ja toiminta 1. Käytä traktorin ohjainlaitetta keltaisella. Nosta konetta ja vapauta siten takimmaiset välikappaleet kuormituksesta. 2. Käännä takimmaiset välikappaleet ulos (säätölevystä (Kuva 26/4) alkaen, molemmissa puomeissa). 3. Käytä traktorin ohjainlaitetta keltaisella. Laske konetta ja vapauta siten etumaiset välikappaleet kuormituksesta. 4. Käännä välikappaleet jälleen sisään ja varmista. Työsyvyyden vähentäminen: 1. Käytä traktorin ohjainlaitetta keltaisella. Laske konetta ja vapauta siten etumaiset välikappaleet kuormituksesta. 2. Käännä etumaiset välikappaleet ulos (säätölevystä (Kuva 26/4) alkaen, molemmissa puomeissa). 3. Käytä traktorin ohjainlaitetta keltaisella. Nosta konetta ja vapauta siten takimmaiset välikappaleet kuormituksesta. 4. Käännä välikappaleet jälleen sisään ja varmista. 48 Catros01-2T BAG

49 Rakenne ja toiminta 5.9 Heilunnantasaaja Heilunnantasaaja vähentää koneen taittumisliikettä ja hyppelyä käytön aikana. Kytke heilunnantasaaja tarvittaessa päälle: 1. Avaa sulkuhana (Asento B). 2. Käytä traktorin ohjainlaitetta keltaisella. Nosta alusta kevyesti irti lattiasta. 3. Aseta traktorin ohjainlaite keltaisella kelluvaan asentoon. Kuva 27 Sulje sulkuhana ennen maantiekuljetusta (Asento A)! Kone työasentoon kanssa heilunnantasaaja Kuva 28 Catros01-2T BAG

50 Rakenne ja toiminta 5.10 Lisäpainot Lisäpainojen asennus: Kuva 29 (valinnainen) 1. Ruuvaa kiinnitysputki (Kuva 30/1) 4 pultilla (Kuva 30/2) ulkopuolelle puomiin kiinni. 2. Ruuvaa ja lukitse kulloinkin kaksi lisäpainoa (Kuva 30/3) kiinnitysputkeen (Kuva 30/4). Catros voidaan varustaa lisäpainoilla (Kuva 29/1). Lisäpainojen avulla kuivissa olosuhteissa ja erittäin kovassa maastossa lautasten muokkausteho saadaan optimoitua pellon laadulle sopivaksi. Sarja lisäpainoja on yhtä kuin 4 x 25 kg. Asenna korkeintaan 2 x 3sarjaa Kuva Catros01-2T BAG

51 Rakenne ja toiminta 5.11 Viherkesantojen kylvölaite GreenDrill Viherkesantojen kylvölaitteella GreenDrill mahdollistaa piensiemenien ja välikasvien kylvämisen samaan aikaan kun pohjaa työstetään Catros-lautasäkeen avulla. (1) GreenDrill (2) Taitettava sisäänmenotikas (3) Taittosokka taitettavan sisäänmenotikkaan varmistamiseksi. Katso myös käyttöohjekirja GreenDrill. Kuva 31 Käännä askelma ennen ajoa kuljetusasentoon. Käytä porrasaskelmaa kädensijan osana Varmuusketju jarruttomille koneille Jarruttomissa koneissa on varmuusketju, jos maakohtaiset määräykset sitä edellyttävät. Varmuusketju on asennettava sopivaan kohtaan traktorissa ennen liikkeellelähtöä. Kuva 32 Catros01-2T BAG

52 Käyttöönotto 6 Käyttöönotto Tästä luvusta saat tietoja, jotka koskevat koneen käyttöönottoa. joiden avulla voit tarkastaa, voiko koneen kiinnittää traktoriin. Ennen kuin koneen saa ottaa käyttöön, käyttäjän on täytynyt lukea ja ymmärtää käyttöohjeet. Huomioi luku "Turvallisuusohjeet käyttäjälle", alkaen sivulta 23, ο koneen kytkennässä ja irrotuksessa ο koneen kuljetuksessa ο koneen käytössä Kytke ja kuljeta konetta vain sellaisella traktorilla, joka soveltuu tähän tarkoitukseen! Traktorin ja koneen täytyy olla maakohtaisten tieliikennelakien määräysten mukainen. Ajoneuvon haltija (omistaja) ja ajoneuvon kuljettaja (käyttäjä) vastaavat maakohtaisten tieliikennelakimääräysten noudattamisesta. VAROITUS Puristumis-, silpoutumis-, leikkautumis-, sisäänkiilautumis- ja kiinnitarttumisvaara hydraulisesti tai sähköisesti käytettävien rakenneosien alueella. Älä lukitse traktorissa sellaisia säätöosia, joilla ohjataan suoraan rakenneosien hydraulisia tai sähköisiä liikkeitä, esim. kääntämistä, kallistusta ja työntöä. Kulloisenkin liikkeen täytyy pysähtyä automaattisesti, jos irrotat kyseisen säätöosan. Tämä ei koske järjestelmien liikkeitä, jotka ovat jatkuvia tai automaattisesti säädettyjä tai vaativat toiminnan takia kelluvan asennon tai painoasennon 52 Catros01-2T BAG

53 Käyttöönotto 6.1 Traktorin soveltuvuuden tarkastus VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Tarkasta traktorin soveltuvuus, ennen kuin kiinnität koneen traktoriin. Koneen saa kiinnittää vain sellaisiin traktoreihin, jotka soveltuvat tähän tarkoitukseen. Suorita jarrutuskoe ja tarkasta, jarruttaako traktori riittävän hyvin myös kiinnitetyn koneen kanssa. Traktorin soveltuvuuden edellytyksiä ovat erityisesti: sallittu kokonaispaino sallitut akselipainot sallittu tukikuorma traktorin kiinnityspisteessä asennettujen renkaiden kantavuus hinattavalle kuormalle sallitun painon täytyy olla riittävän suuri Nämä tiedot ovat konekilvessä tai rekisteriotteessa ja traktorin käyttöohjekirjassa. Traktorin etuakselin täytyy olla aina kuormitettu vähintään 20 % verran traktorin omapainosta. Traktorissa täytyy olla traktorin valmistajan määräämä jarrutusteho myös paikalleen kiinnitetyn koneen kanssa Traktorin kokonaispainon, traktorin akselipainojen ja renkaiden kantavuuden todellisten arvojen sekä tarvittavan vähimmäisvastapainon laskeminen Rekisteriotteessa ilmoitetun traktorin kokonaispainon täytyy olla suurempi kuin seuraavien painojen summa: traktorin omapaino, vastapaino ja nostolaitekiinnitteisen koneen kokonaispaino tai hinattavan koneen tukikuorma Tämä ohje koskee ainoastaan Saksaa: Jos akselipainojen ja / tai sallitun kokonaispainon vaatimuksia ei pystytä täyttämään kaikista mahdollisista toimenpiteistä huolimatta, tällöin osavaltio-oikeuden mukaan asianomainen viranomainen voi myöntää anomuksesta valtuutetun ajoneuvokatsastajan lausunnon ja traktorin valmistajan suostumuksen perusteella poikkeusluvan 70 StVZO mukaan sekä vaadittavan tyyppihyväksynnän 29 artikla 3 StVO mukaan. Catros01-2T BAG

54 Käyttöönotto Tarvittavat arvot laskemista varten T L [kg] Traktorin omapaino Kuva 33 T V [kg] Tyhjän traktorin etuakselipaino ks. traktorin käyttöohjekirja tai rekisteriote T H [kg] Tyhjän traktorin taka-akselipaino G V [kg] Etupaino (mikäli kuuluu varustukseen) ks. etupainon tekniset tiedot tai punnitse itse F H [kg] Maks. aisakuorma ks. koneen tekniset tiedot a [m] Eteen kiinnitettävän koneen tai etupainon painopisteen ja etuakselin keskipisteen välinen etäisyys (summa a 1 + a 2 ) a 1 [m] Etäisyys etuakselin keskipisteestä vetovarren liitoskohdan keskipisteeseen a 2 [m] Etäisyys vetovarren liitoskohdan keskipisteestä eteen kiinnitettävän koneen tai etupainon painopisteeseen (painopisteväli) ks. traktorin ja eteen kiinnitettävän koneen tai etupainon tekniset tiedot tai mittaa itse ks. traktorin käyttöohjekirja tai mittaa itse ks. eteen kiinnitettävän koneen tai etupainon tekniset tiedot tai mittaa itse b [m] Traktorin akseliväli ks. traktorin käyttöohjekirja tai rekisteriote tai mittaa itse c [m] Taka-akselin keskipisteen ja vetovarren liitoskohdan keskipisteen välinen etäisyys ks. traktorin käyttöohjekirja tai rekisteriote tai mittaa itse 54 Catros01-2T BAG

55 Käyttöönotto Ohjauskyvyn takaamiseksi tarvittavan traktorin etuosan vähimmäisvastapainon G V min laskeminen G F = c TV b + 0,2 TL b a b H V min + Merkitse traktorin etuosassa tarvittavalle vähimmäisvastapainolle G V min laskemasi arvo taulukkoon (luku ) Traktorin todellisen etuakselipainon T V tat laskeminen T V tat G = V ( a + b) + T b V b F H c Merkitse todelliselle etuakselipainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu etuakselipaino taulukkoon (luku ) Traktorin ja koneen yhdistelmän todellisen kokonaispainon laskenta G = G + T + F tat V L H Merkitse todelliselle kokonaispainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu kokonaispaino taulukkoon (luku ) Traktorin todellisen taka-akselipainon T H tat laskeminen T H tat = G tat T V tat Merkitse todelliselle taka-akselipainolle laskemasi arvo ja traktorin käyttöohjekirjassa ilmoitettu traktorin sallittu taka-akselipaino taulukkoon (luku ) Renkaiden kantavuus Merkitse renkaan sallitun kantavuuden kahdella kerrottu arvo (kaksi rengasta) (ks. esim. rengasvalmistajan asiakirjoista) taulukkoon (luku ). Catros01-2T BAG

56 Käyttöönotto Taulukko Laskennan tuloksena saatu todellinen arvo Traktorin käyttöohjekirjassa ilmoitettu sallittu arvo Renkaan sallittu kantavuus kerrottuna kahdella (kaksi rengasta) Vähimmäisvastapaino edessä / takana / kg Kokonaispaino kg kg -- Etuakselipaino kg kg kg Taka-akselipaino kg kg kg Katso traktorin kokonaispainon, akselipainojen ja renkaiden kantavuuden sallitut arvot traktorin rekisteriotteesta. Laskettujen todellisten arvojen täytyy olla pienempiä tai yhtäsuuria ( ) kuin sallitut arvot! VAROITUS Riittämättömän vakavuuden sekä traktorin riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! Konetta ei saa kytkeä laskennan perustana käytettyyn traktoriin, jos vain yksikin lasketuista todellisista arvoista on suurempi kuin sallittu arvo. traktoriin ei ole kiinnitetty etupainoa (mikäli tarpeen) vaadittavaksi etuosan vähimmäisvastapainoksi (G V min ). Kuormaa traktori etu- tai takavastapainolla, jos traktorin akselipaino ylitetään vain yhdellä akselilla. Erikoistapaukset: ο ο Jos et saavuta eteen kiinnittävän koneen painolla (GV) vaadittavaa etuosan vähimmäisvastapainoa (GV min), siinä tapauksessa täytyy käyttää eteen kiinnitettävän koneen lisäksi lisäpainoja! Jos et saavuta taakse kiinnittävän koneen painolla (GH) vaadittavaa takaosan vähimmäisvastapainoa (GH min), siinä tapauksessa täytyy käyttää taakse kiinnitettävän koneen lisäksi lisäpainoja! 56 Catros01-2T BAG

57 Käyttöönotto Hinattavilla koneilla varustettujen traktoreiden käyttöedellytykset VAROITUS Rakenneosien murtumisen aiheuttama vaara, jos käytetään kiellettyjä kytkentäyhdistelmiä! Huolehdi siitä, ο että traktorin kiinnityslaitteen sallittu aisakuorma on riittävän suuri todelliselle aisakuormalle. ο että aisakuorman takia muuttuneet traktorin akselipainot ja painot ovat sallituissa rajoissa. Punnitse epävarmassa tapauksessa. ο että traktorin staattinen, todellinen taka-akselipaino ei ylitä sallittua taka-akselipainoa. ο että noudatat traktorin sallittua kokonaispainoa. ο että traktorin renkaiden sallittua kantavuutta ei ylitetä Jarruttomat koneet VAROITUS Traktorin riittämätön jarrutuskyky aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Traktorissa täytyy olla traktorin valmistajan määräämä jarrutusteho myös hinattavan koneen kanssa. Jos konetta ei ole varustettu jarruilla, traktorin todellisen painon täytyy olla suurempi tai yhtäsuuri ( ) kuin hinattavan koneen todellinen paino. Monissa maissa on voimassa tästä poikkeavia määräyksiä. Esimerkiksi Venäjällä traktorin painon täytyy olla kaksi kertaa suurempi kuin hinattavan koneen paino. suurin sallittu ajonopeus on 25 km/h. Catros01-2T BAG

58 Käyttöönotto 6.2 Traktorin/koneen varmistaminen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara koneeseen liittyvissä töissä, jos traktorin kolmipistehydrauliikan avulla ylösnostettu, varmistamaton kone laskeutuu tahattomasti. ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Ennen kuin alat tehdä koneeseen liittyviä töitä, varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. Koneeseen liittyviä töitä, esim. asennustehtäviä, säätöjä, vikojen korjauksia, puhdistusta, huoltoa ja kunnossapitoa, ei saa tehdä, ο kun kone on toiminnassa. ο kun traktorin moottori käy nivelakseli/hydraulijärjestelmä paikalleen kytkettynä. ο kun virta-avain on paikallaan traktorissa ja traktorin moottori voidaan käynnistää tahattomasti nivelakseli/hydraulijärjestelmä paikalleen kytkettynä. ο kun traktoria ja konetta ei ole varmistettu niiden omalla seisontajarrulla ja/tai pyöräkiiloilla tahattoman paikaltaan vierimisen estämiseksi. ο kun liikkuvia osia ei ole lukittu paikoilleen tahattoman liikkumisen estämiseksi. Erityisesti näissä töissä on varmistamattomien rakenneosien liikkumisesta aiheutuva vaara. 1. Laske ylösnostettu, varmistamaton kone / ylösnostetut, varmistamattomat koneen osat alas. Näin estetään tahaton laskeutuminen. 2. Sammuta traktorin moottori. 3. Vedä virta-avain pois paikaltaan. 4. Vedä traktorin seisontajarru päälle. 5. Varmista kone tahattoman paikaltaan vierimisen estämiseksi (vain hinattava kone) ο tasaisella alustalla seisontajarrulla (mikäli kuuluu varustukseen) tai pyöräkiiloilla. ο erittäin epätasaisella alustalla tai rinteessä seisontajarrulla ja pyöräkiiloilla. 58 Catros01-2T BAG

59 Koneen kytkentä ja irrottaminen 7 Koneen kytkentä ja irrottaminen Huomioi koneen kytkennässä ja irrotuksessa luku "Turvallisuusohjeet käyttäjälle", sivu 23. VAROITUS Traktorin ja koneen tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen aiheuttama puristumisvaara koneen kytkennän tai kiinnityksen yhteydessä! Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin menet traktorin ja koneen väliselle vaaralliselle alueelle tekemään kytkentää tai irrotusta, tähän liittyvät lisätiedot ks. sivu 58. VAROITUS Puristumisvaara traktorin takaosan ja koneen välissä koneen kytkennän ja irrotuksen yhteydessä! Traktorin kolmipistehydrauliikan säätöosia saa käyttää vain asiaankuuluvasta työpisteestä. ei saa koskaan käyttää, kun olet traktorin ja koneen välisellä vaarallisella alueella. 7.1 Koneen kytkentä VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Koneen saa kiinnittää vain sellaisiin traktoreihin, jotka soveltuvat tähän tarkoitukseen. Lisätiedot ks. luku "Traktorin soveltuvuuden tarkastus", sivu 53. VAROITUS Puristumisvaara koneen kytkennän yhteydessä traktorin ja koneen välissä! Käske ihmisiä poistumaan traktorin ja koneen väliseltä vaaralliselta alueelta, ennen kuin ajat koneen luo. Paikalla olevat avustajat saavat vain olla antamassa ajo-ohjeita traktorin ja koneen vieressä. Traktorin ja koneen väliin saa mennä vasta sitten, kun traktori on pysäytetty. Catros01-2T BAG

60 Koneen kytkentä ja irrottaminen VAROITUS Koneen tahaton irtoaminen traktorista aiheuttaa ihmisille puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaaran! Käytä traktorin ja koneen asiaankuuluvia kiinnityslaitteita määräysten mukaisesti. Kun kytket koneen traktorin kolmipistehydrauliikkaan, huolehdi ehdottomasti siitä, että traktorin ja koneen kiinnityskategoriat vastaavat toisiaan. Muuta ehdottomasti koneen kat. II työntö- ja vetovarsitapit supistusholkkien avulla kat. III sopiviksi, jos traktorissa on kat. III kolmipistehydrauliikka. Käytä ainoastaan oheisia työntö- ja vetovarsitappeja koneen kytkentään. Tarkasta työntö- ja vetovarsitapit silmämääräisesti vaurioiden varalta koneen jokaisen kytkennän yhteydessä. Vaihda voimakkaasti kuluneet työntö- ja vetovarsitapit uusiin. Varmista työntö- ja vetovarsitapit kolmipistekiinnitysrungon nivelpisteissä taittosokilla tahattoman irtoamisen estämiseksi. VAROITUS Traktorin ja koneen välisen energiansyötön katkeamisesta aiheutuva vaara, jos syöttöjohdot pääsevät vaurioitumaan! Huomioi syöttöjohtojen oikea kulkureitti, kun kytket syöttöjohdot. Syöttöjohtojen täytyy mukautua helposti kiinnitetyn koneen kaikkiin liikkeisiin jännityksettä, taittumatta ja hankautumatta. täytyy olla paikoillaan niin, että ne eivät hankaa vieraisiin osiin. 1. Kiinnitä holkit kolmipistekiinnitysrungon nivelpisteiden työntö- ja vetovarsitappien päälle. Muuta ehdottomasti koneen kat. II työntö- ja vetovarsitapit supistusholkkien avulla kat. III sopiviksi, jos traktorissa on kat. III kolmipistehydrauliikka. 2. Varmista työntövarsitappi ja vetovarsitapit aina taittosokilla tahattoman irtoamisen estämiseksi. 3. Käske ihmisiä poistumaan traktorin ja koneen väliseltä vaaralliselta alueelta, ennen kuin ajat koneen luo. 4. Kytke ensin syöttöjohdot paikoilleen, ennen kuin kytket koneen traktoriin. 4.1 Aja traktori koneen luo niin, että traktorin ja koneen väliin jää vapaa tila (n. 25 cm). 4.2 Varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 4.3 Kytke syöttöjohdot traktoriin. 4.4 Kohdista vetovarsien kourat niin, että ne ovat kohdakkain koneen alanivelpisteiden kanssa. 5. Peruuta traktori sitten koneeseen kiinni niin, että traktorin vetovarsien kourat tarttuvat automaattisesti koneen alakiinnityspisteiden holkkeihin. Vetovarsien kourat lukkiutuvat automaattisesti. 60 Catros01-2T BAG

61 Koneen kytkentä ja irrottaminen 6. Tarkasta silmämääräisesti, että työntö- ja vetovarsien kourat ovat lukkiutuneet kunnolla, ennen kuin lähdet liikkeelle. 7. Nosta tukijalka kuljetusasentoon. 8. Ota pyöräkiilat pois. Jarruttomia koneita koskeva maakohtainen määräys: 9. Kiinnitä varmuusketju traktoriin määräysten mukaisesti. VARO Vakauden menettämisen vaara! Tarkasta ennen ajoa vielä kerran, että tukijalka on kuljetusasennossa! Catros01-2T BAG

62 Koneen kytkentä ja irrottaminen 7.2 Koneen irrotus VAROITUS Irrotetun koneen riittämättömän vakavuuden ja kaatumisen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! Aseta tyhjä kone vaakasuoralle ja tukevalla alustalle. Koneen irrotuksen yhteydessä koneen eteen täytyy aina jäädä sen verran tyhjää tilaa, että pystyt ajamaan traktorin seuraavalla kytkentäkerralla jälleen yhdensuuntaisesti koneen luo. Laita koneeseen vain täysi laskutelineen. 1. Aseta tyhjä kone vaakasuoralle ja tukevalla alustalle. 2. Jätä konealusta kuljetusasentoon. 3. Irrota kone traktorista. 3.1 Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi 3.2 Laske tukijalka alas 3.3 Vapauta vetovarret kuormituksesta. 3.4 Avaa ja irrota traktorin istuimelta käsin vetovarsien kourien lukitukset. 3.5 Siirrä traktoria n. 25 cm eteenpäin. Näin syntyvä vapaa tila traktorin ja koneen välissä helpottaa syöttöjohtoihin käsiksipääsyä ja irrotusta. 3.6 Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi 3.7 Irrota syöttöjohdot. 4. Varmista kone pyöräkiiloilla paikaltaan vierimisen estämiseksi. Hydraulinen katkaisu estää alustan nostamisen koneen ollessa taitettuna kokoon. 62 Catros01-2T BAG

63 Säädöt 8 Säädöt VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara, jos traktorin kolmipistehydrauliikan avulla ylösnostettu kone laskeutuu tahattomasti. ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin suoritat koneeseen liittyviä säätöjä, lisätiedot ks. sivu Mekaaninen työsyvyyden säätö Lautasten työsyvyyttä säädetään karapituutta muuttamalla. Käytä säätämiseen vipua ja räikkää. Tarkasta työsyvyyden asetus sivurunkoon kiinnitetyltä asteikolta (Kuva 35/1). Karan lyhentäminen: säädä suuntaan 12. Työsyvyys kasvaa. Karan pidentäminen: säädä suuntaan 2. Työsyvyys vähenee. Kuva 34 Kuva 35 Säädä oikea ja vasen kara saman pituisiksi. Catros01-2T BAG

64 Säädöt Molempien jyrien on oltava samalla kohdalla! Karan säätö räikällä 1. Ota taittosokka (Kuva 36/3) pois. 2. Lukitse kääntövipu (Kuva 36/2) haluttua kiertosuuntaa vastaavasti. 3. Pidennä / lyhennä karaa vivun (Kuva 36/1) avulla. 4. Varmista säätö taittosokalla (Kuva 36/3). Kuva Hydraulinen työsyvyyden säätö (valinnainen) Käytä traktorin ohjainlaitetta vihreällä. Työsyvyys säädetään hydraulisesti asteikon (Kuva 37/1) avulla. Työsyvyys pienemmäksi: säädä suuntaan 2. Työsyvyys suuremmaksi: säädä suuntaan 12. Kuva Catros01-2T BAG

65 Säädöt 8.3 Lautasrivien limitys Lautasrivien limitys säädetään AMAZONEepäkeskotapilla tarpeen mukaan. Käytettävissä on 6 säätöreikää Kuva Peruuta konetta hieman traktorilla. Lautasrivit siirtyvät niin, että säätöreiät vapautuvat. 2. Varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 3. Avaa taittosokka (Kuva 38/1). 4. Laita epäkeskotappi (Kuva 38/2) haluamaasi säätöreikään. 5. Kiinnitä taittosokka. Kuva 38 VARO Puristumisvaara epäkeskotapin ja lautasrivin vasteen välillä! Ensisijainen säätöreikä on merkitty nuolella (Kuva 38/3). Hienosäätö tehdään kiertämällä epäkeskotappia (Kuva 39) asennon 1 ja asennon 4 välillä. 1. Avaa taittosokka. 2. Käännä epäkeskotappia (asento 1-4). 3. Kiinnitä taittosokka.. Kuva 39 Catros01-2T BAG

66 Säädöt Työnjälki voidaan tarkastaa katsomalla koneen taakseen jättämää muokkausprofiilia: (1) 1. lautasrivin leikkuureuna (2) 2. lautasrivin leikkuureuna Kuva 40: Lautasrivit säädetty oikein. Kuva 41: Säädä 1. lautasriviä oikealle ja tarkasta uudelleen. Kuva 42: 2. lautasrivin leikkuureuna ei ole näkyvissä ja seuraa 1. lautasriviä. Säädä 1. lautasriviä vasemmalle. Kuva 40 Kuva Reunalautasen työsyvyyden säätö Edessä oikealla ja takana vasemmalla olevat ylösnostetut reunalautaset tulee säätää. Kuva 42 Käytä kannatintappia ja keskiötä kädensijan osana. 1. Varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 2. Avaa ruuviliitokset (Kuva 43/1)lösen. 3. Säädä reunalautaset pitkittäisreiässä niin, että muokattaessa ei synny valleja. 4. Kiristä ruuviliitokset jälleen paikoilleen. Kuva Catros01-2T BAG

67 Säädöt 8.5 Kaavin Kaapimet on säädetty tehtaalla. Kun haluat muuttaa säätöä työolosuhteisiin sopivaksi 1. Varmista traktori tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi. 2. Avaa kaapimen alla oleva pultti (Kuva 44/1). 3. Säädä kaavinta pitkittäisreiässä. 4. Kiristä pultti jälleen paikalleen. Kartiorengasjyrä: Älä säädä kaapimen ja välirenkaan etäisyyttä pienemmäksi kuin 10 mm, muuten uhkaa liiallinen kuluminen. Kuva 44 Hammaspakkerijyrä: Säädä kaapimen ja akselin välinen etäisyys arvoon 1-4 mm. Catros01-2T BAG

68 Kuljetusajot 9 Kuljetusajot Huomio kuljetusajoissa luku "Turvallisuusohjeet käyttäjälle", sivu 25. Tarkasta ennen kuljetusajoja ο syöttöjohtojen asianmukainen liitäntä. ο valojen toiminta, puhtaus ja mahdolliset vauriot. ο hydraulijärjestelmä silmämääräisesti havaittavien vikojen varalta. VAROITUS Kiinnitetyn koneen tahattoman irtoamisen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara! Tarkasta ennen kuljetusajoja silmämääräisesti, että työntövarren ja vetovarsien tapit on varmistettu taittosokilla tahattoman irtoamisen estämiseksi. VAROITUS Koneen tahattoman liikkumisen aiheuttama puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara. Tarkasta kokoontaitettavissa koneissa kuljetuslukitusten moitteeton lukittuminen. Varmista kone tahattoman liikkumisen estämiseksi, ennen kuin suoritat kuljetusajoja. VAROITUS Riittämätön vakavuus ja kaatuminen aiheuttaa puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- tai iskuvaaran! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. Kiinnitä ennen kuljetusajoja traktorin vetovarsien sivulukitukset, jotta traktoriin kiinnitetty kone ei pääse heilumaan edestakaisin. 68 Catros01-2T BAG

69 Kuljetusajot VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Näiden vaarojen takia tapahtuva onnettomuus voi aiheuttaa vakavia vammoja ja jopa kuoleman. Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat. Aja tarvittaessa säiliö vain osittain täynnä. VAROITUS Putoamisvaara, jos koneen kyydissä ajetaan kiellosta huolimatta! Ihmisten kuljettaminen koneella ja/tai nouseminen liikkuviin koneisiin on kiellettyä. 9.1 Työasennosta kuljetusasentoon VAROITUS Käske ihmisiä poistumaan koneen puomien kääntymisalueelta, ennen kuin taitat koneen puomit auki tai kokoon! Pyydä henkilöitä poistumaan laskutelineen kääntöalueelta ennen tämän kääntämistä ylös tai alas! Laita traktori ja kone suoraan linjaan tasaiselle alustalle, ennen kuin taitat koneen puomit auki tai kokoon! Nosta kone aina täysin ylös, ennen kuin taitat koneen puomit auki tai kokoon. Vain täysin ylösnostetun koneen yhteydessä maanmuokkausterillä on riittävä maavara ja ne ovat näin suojassa vaurioitumiselta. Kuva 45 Kokoontaitettu kone kuljetusasennossa. Catros01-2T BAG

70 Kuljetusajot 1. Käytä traktorin ohjainlaitetta keltaisella. Laske konealusta täysin kuljetusasentoon. 2. Nosta traktorin vetovarret ylös. 3. Käytä traktorin ohjainlaitetta sinisellä Taita kone kokonaan kokoon. 4. Ota suojapeitteet konealustan säilytyspaikasta. 5. Aseta suojapeitteet lautasten päälle. Noudata järjestystä. Muuten puomi ja alusta törmäävät toisiinsa! Catros TS: Noudata 4 m:n maksimikuljetuskorkeutta! Tämä ilmenee maavaran ollessa 35 cm ja vetovarren korkeuden olessa 50 cm! Fig Catros01-2T BAG

71 Koneen käyttö 10 Koneen käyttö Noudata koneen käytössä seuraavien kappaleiden ohjeita: "Koneen varoitusmerkit ja muut tunnukset", alkaen sivulta 17 ja "Turvallisuusohjeet käyttäjälle", alkaen sivulta 23 Noudata näitä ohjeita oman turvallisuutesi vuoksi. VAROITUS Osien murtumisen, riittämättömän vakavuuden ja riittämättömän ohjaus- ja jarrutuskyvyn aiheuttama vaara, jos traktoria käytetään määräysten vastaisesti! Huomioi kiinnitetyn koneen maksimikuormitus ja traktorin sallitut akseli- ja tukikuormat. VAROITUS Riittämättömän vakavuuden ja traktorin / kiinnitetyn koneen kaatumisen aiheuttama puristumis-, leikkautumis-, katkeamis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara! Noudata sellaista ajotapaa, että pystyt aina hallitsemaan luotettavasti traktoria ja siihen kiinnitettyä konetta. Huomioi tässä yhteydessä omat ajotaitosi, ajorata-, liikenne-, näkyvyys- ja sääolosuhteet, traktorin ajo-ominaisuudet sekä kiinnitetyn koneen aikaansaamat vaikutukset. VAROITUS Kiinnitetyn koneen tahattoman irtoamisen aiheuttama puristumis-, leikkautumis-, allejäämis-, sisäänkiilautumis- ja iskuvaara!tarkasta ennen koneen jokaista käyttökertaa silmämääräisesti, että työntövarren ja vetovarsien tapit on varmistettu taittosokilla tahattoman irtoamisen estämiseksi. VAROITUS Ihmisten kuljettaminen koneella ja/tai nouseminen liikkuviin koneisiin on kiellettyä. Catros01-2T BAG

72 Koneen käyttö 10.1 Kuljetusasennosta työasentoon VAROITUS Käske ihmisiä poistumaan koneen puomien kääntymisalueelta, ennen kuin taitat koneen puomit auki tai kokoon! Pyydä henkilöitä poistumaan laskutelineen kääntöalueelta ennen tämän kääntämistä ylös tai alas! Laita traktori ja kone suoraan linjaan tasaiselle alustalle, ennen kuin taitat koneen puomit auki tai kokoon! Nosta kone aina täysin ylös, ennen kuin taitat koneen puomit auki tai kokoon. Vain täysin ylösnostetun koneen yhteydessä maanmuokkausterillä on riittävä maavara ja ne ovat näin suojassa vaurioitumiselta. Kuva 47 Kone työasentoon 1. Ota suojapeitteet lautasista pois. 2. Laita suojapeitteet konealustan säilytyspaikkaan. 3. Nosta traktorin vetovarret ylös. 4. Vapauta vahingossa aukitaittumisen estävä sulkuhana vetohihnalla. ja käytä samanaikaisesti traktorin ohjainlaitetta sinisellä. Taita puomi täysin auki. 5. Käytä traktorin ohjainlaitetta keltaisella. Nosta konealusta täysin käyttöasentoon. Noudata järjestystä. Muuten puomi ja alusta törmäävät toisiinsa! 72 Catros01-2T BAG

73 Koneen käyttö 10.2 Käyttö pellolla Kone tulee säätää traktorin vetovarresta siten, että runko on työprosessin aikana pituus- ja poikkisuunnassa yhdenmukaisesti maanpintaan nähden! Tukipyörillä varustetut koneet, katso sivu Ajo päisteissä Jyrkissä kaarteissa ja päisteissä lautasrivit täytyy nostaa ylös, jotta niihin ei kohdistu poikittaiskuormitusta. Ennen kääntymistä päistekäännöksessä: Käytä traktorin ohjainlaitetta keltaisella. Nosta traktorin vetovarret ylös. Nosta kone ylös. Käännöksen jälkeen: Käytä traktorin ohjainlaitetta keltaisella. Laske traktorin vetovarret alas. Työ jatkuu Laske lautaset päisteen jälkeen alas vasta sitten, kun koneen suunta on traktorin ajolinjassa. Catros01-2T BAG

74 Puhdistus, huolto ja kunnossapito 11 Puhdistus, huolto ja kunnossapito 11.1 Puhdistus VAROITUS Puristumis-, silpoutumis-, leikkautumis-, katkeamis-, allejäämis-, ympärillekeriytymis-, sisäänkiilautumis-, kiinnitarttumis- ja iskuvaara, jos traktorin kolmipistehydrauliikan avulla ylösnostettu kone laskeutuu tahattomasti. ylösnostetut, varmistamattomat koneen osat laskeutuvat tahattomasti. traktori-kone-yhdistelmä käynnistyy tahattomasti tai vierii paikaltaan tahattomasti. Varmista traktori ja kone tahattoman käynnistymisen ja tahattoman paikaltaan vierimisen estämiseksi, ennen kuin menet koneen luokse tekemään puhdistukseen, huoltoon tai kunnossapitoon liittyviä töitä, lisätiedot ks. sivu 58. Puhdistus painepesurilla/höyrypesurilla Valvo jarru-, ilma- ja hydrauliletkuja erityisen tarkasti! Älä missään tapauksessa käsittele jarru-, ilma- ja hydrauliletkuja bensiinillä, bentseenillä, petrolilla tai mineraaliöljyillä. Voitele kone puhdistuksen jälkeen, erityisesti painepesurilla/höyrypesurilla tai rasvaa liuottavilla aineilla tehdyn puhdistuksen jälkeen. Noudata pesuaineiden käsittelystä ja hävittämisestä annettuja lakimääräyksiä Voitelumääräys Koneen voitelukohdat on merkitty tunnuksella (Kuva 48). Huomioi ehdottomasti seuraavat kohdat, jos käytät painepesuria/höyrypesuria: ο Älä pese sähköosia. ο Älä pese kromattuja osia. ο Älä missään tapauksessa kohdista painepesurin/höyrypesurin pesusuuttimen suihkua suoraan voitelu- ja laakerikohtiin. ο Pidä painepesurin/höyrypesurin pesusuutin aina vähintään 300 mm etäisyydellä koneesta. ο Noudata painepesurin käsittelyn liittyviä turvallisuusmääräyksiä. Puhdista voitelunipat ja rasvapuristin huolellisesti ennen voitelua, jotta laakereihin ei pääse likaa. Poista likainen rasva täydellisesti laakereista ja korvaa uudella! Kuva Catros01-2T BAG

75 Puhdistus, huolto ja kunnossapito Voiteluaineet Käytä voitelutöihin yleisrasvaa, joka sisältää litiumsaippuaa ja EPlisäaineita: Yritys Voiteluaineen nimike ARAL Aralub HL2 FINA Marson L2 ESSO Beacon 2 SHELL Retinax A Voitelukohtien yleiskatsaus Kuva 49 Voitelukohta Voiteluväli [h] Määrä 1 Telarungon kiinnitin Konealustan hydraulisylinteri Puomin hydraulisylinteri Vetopoikkipalkki Konealustan kiinnitin Puomin laakeri Kara Ylemmät / alemmat kytkentäpisteet Tukipyörät 50 2 Kuva 49 Catros01-2T BAG

76 Puhdistus, huolto ja kunnossapito 11.3 Huoltokaavio yleiskatsaus Suorita huolto sinä ajankohtana, joka saavutetaan ensiksi. Mahdollisesti mukana toimitettujen muiden valmistajien asiakirjoissa ilmoitetut aikavälit, käyttömäärät tai huoltovälit ovat etusijalla. Ensimmäisen kuormituskerran jälkeen Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Lautaskannattimen kiinnitys Ruuviliitosten kiristys 79 Hydraulijärjestelmä Tarkastus vikojen varalta Tiiviyden tarkastus Tela Jälkikiristä kiinnityssangan ruuvikiinnitys. Tarvittava vääntömomentti 210 Nm. Akseli Tarkasta akselin ruuviliitos. 83 X Tarvittava vääntömomentti 210 Nm. Pyörät Pyöränmuttereiden tarkastus 80 Viikoittain / 50 käyttötunnin välein Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Hydrauliletkut Tarkastus 84 X Telalaakeri Silmämääräinen tarkastus 79 Pyörät Rengaspaineiden tarkastus 80 Aisa Tarkasta laipparuuvit. 78 Tarpeellinen kiristysmomentti 620 Nm. 1/4-vuosittain / 200 käyttötunnin välein Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Akseli Tarkasta akselin ruuviliitos. 79 Tarvittava vääntömomentti 210 Nm. Tela Jälkikiristä kiinnityssangan ruuvikiinnitys. Tarvittava vääntömomentti 210 Nm. Käännön hydrauliikkasylinterit Tarkasta sylinterisilmukan tiukassa pysyminen hydrauliikkasylinterillä Catros01-2T BAG

77 Puhdistus, huolto ja kunnossapito Tarvittaessa Rakenneosa Huoltotyö Katso sivu Ammattikorjaamo Lautanen XL011 Liukulaakeri Rulla Kuluneisuuden tarkastus - vaihto, jos 360mm vähimmäishalkaisija saavutettu Kuluneisuuden tarkastus - vaihto, kun n. 4mm välys saavutettu Kuluneisuuden tarkastus - vaihto tarvittaessa 77 X 78 X 78 X Sähkövalot Viallisten polttimoiden vaihto Lautasten vaihto (Korjaamotyö) Lautasen vähimmäishalkaisija: 360 mm. Lautasia vaihdettaessa koneen on oltava aukitaitettuna, lautasien on oltava ylösnostettuna, kone täytyy olla varmistettu tahattoman laskeutumisen estämiseksi. 1. Avaa lautasen neljä kiinnityspulttia. 2. Ota lautanen pois. 3. Asenna uusi lautanen 4 pultilla. Kuva 50 VARO Huomioi esijännitys, kun irrotat jousitettuja osia (lautassegmentit)! Käytä sopivaa apuvälinettä! Käytä asennuspihtejä ! Käytä asennuksessa ja irrotuksessa lisäksi pitkiä pultteja apuna! (Kuva 52) Kuva 51 Kuva 52 Catros01-2T BAG

78 Puhdistus, huolto ja kunnossapito 11.5 Siirtoyksikön liukulaakeri (Korjaamotyö) Vaihda liukulaakerit, kun niiden välys on n. 4 mm. Liukulaakerien (Kuva 53/1) vaihtamiseksi laita aukitaitettu kone sellaiseen asentoon, että liukulaakeihin ei kohdistu jännitystä. Lautasyksiköiden täytyy koskettaa maata, mutta niihin ei saa kohdistua koneen painoa! Tarvittaessa tue lautasyksiköt! Kussakin lautasyksikössä on kaksi liukulaakeria. 1. Avaa siirtoakselin (Kuva 53/3) ruuviliitos (Kuva 53/2). 2. Paina siirtoakseli irti laakerista. 3. Ota liukulaakerin lukkorenkaat pois. 4. Vaihda liukulaakerit. 5. Asenna lukkorenkaat. 6. Asenna siirtoakseli takaisin paikalleen ja varmista ruuviliitoksella. Kuva Aisa Tarkasta ruuviliitoksen tiukkuus. Tarpeellinen kiristysmomentti: 620 Nm. Kuva Rulla (Korjaamotyö) Rullan (Kuva 55/1) vaihtamiseksi laita aukitaitettu kone sellaiseen asentoon, että rullaan ei kohdistu jännitystä. 1. Avaa ruuviliitos (Kuva 55/2). 2. Vedä holkki (Kuva 55/3) pois. 3. Vaihda rulla tarvittaessa. 4. Laita holkki paikalleen. 5. Kiristä pultti. Kuva Catros01-2T BAG

79 Puhdistus, huolto ja kunnossapito 11.8 Tela Tarkasta ruuviliitoksen tiukkuus. VAROITUS Tarpeellinen kiristysmomentti: 210 Nm. Oikean jyräliitoksen aikaansaamiseksi on kiinnityssangat ruuviliitoksineen asennettava Kuva 56 mukaisesti. Tarkasta telalaakerien liikkuminen säännöllisesti! Viallisista laakereista johtuva tapaturmavaara! Kuva Lautaskannattimen kiinnitys Tarkasta ruuviliitoksen tiukkuus. Tarpeellinen kiristysmomentti: 210 Nm Akseli (1) Akselin ruuviliitos kiristyslaattoineen Kuva 57 Kuva 58 Catros01-2T BAG

80 Puhdistus, huolto ja kunnossapito Renkaat / pyörät Tarkasta konealustan renkaat säännöllisesti vaurioiden varalta ja että ne ovat kunnolla paikoillaan vanteissa! Vaadittava rengaspaine. Laskutelineen pyörät ja tukipyörät: 3,0 bar Vaadittava pyöränmuttereiden/-pulttien kiristystiukkuus: 325 Nm Tarkasta säännöllisesti ο ο Pyöränmuttereiden pitävä kiinnitys. Rengaspaineet. Käytä ainoastaan ohjeenmukaisia renkaita ja vanteita. Renkaiden korjaustöitä saavat suorittaa vain ammattihenkilöt asiaankuuluvan asennustyökalun kanssa! Renkaiden asennus vaatii tarvittavaa osaamista ja ohjeenmukaisen asennustyökalun! Aseta hallinosturi vain merkittyihin nostokohtiin! Rengaspaine Vaadittava rengaspaine riippuu ο Rengaskoosta. ο Renkaan kantavuudesta. ο Ajonopeudesta. Renkaiden käyttöikää lyhentää ο Ylikuormitus. ο liian vähäinen rengaspaine. ο liian suuri rengaspaine. Tarkasta rengaspaineet säännöllisesti kylmistä renkaista, ts. ennen ajamaan lähtöä. Saman akselin renkaiden rengaspaine-ero saa olla korkeintaan 0,1 bar. Renkaan paine voi kasvaa jopa 1 bar verran nopean ajon tai lämpimän sään vaikutuksesta. Älä missään tapauksessa alenna rengaspainetta, muuten rengaspaine on renkaan jäähdyttyä liian matala. 80 Catros01-2T BAG

81 Puhdistus, huolto ja kunnossapito Renkaiden asennus (korjaamotyö) Vanteeseen renkaan asennuspinnoille muodostunut ruoste täytyy poistaa ennen uuden/toisenlaisen renkaan asentamista. Ruostuneet kohdat voivat aiheuttaa ajon aikana vannevaurioita. Käytä uusien renkaiden asennuksessa aina uusia sisärenkaattoman renkaan venttiileitä tai sisärenkaita. Kierrä venttiilinhatut aina tiivisteen kanssa venttiileihin Vetovarsitapit VAROITUS Koneen tahaton irtoaminen traktorista aiheuttaa ihmisille puristumis-, allejäämis-, kiinnitarttumis- ja iskuvaaran! Tarkasta vetovarsitapit silmämääräisesti vaurioiden varalta koneen jokaisen kytkennän yhteydessä. Vaihda voimakkaasti kuluneet vetovarsitapit uusiin. Catros01-2T BAG

82 Puhdistus, huolto ja kunnossapito Käännön hydrauliikkasylinterit Tarkasta sylinterisilmukan tiukassa pysyminen hydrauliikkasylinterillä. Jos on löyhässä, kiinnitä männänvarsi ruuvivarmistuksella (hyvin lujaan) ja kiristä vastamutteri momentilla 300 Nm. Tarkasta hydraulisylinterien (Kuva 59/1) pulttiliitokset 1/2-vuosittain: Kuva 59 Kuva 60: ohjeenmukainen ruuvaussyvyys Kuva 60 Kuva 61: kiristystiukkuus 300 Nm Käytä KA071-ruuvinvarmistusainetta! Kuva Catros01-2T BAG

83 Puhdistus, huolto ja kunnossapito Hydraulijärjestelmä VAROITUS Hydraulijärjestelmän korkeapaineinen hydrauliöljy aiheuttaa tulehdusvaaran, jos sitä pääse tunkeutumaan kehon sisään! Hydraulijärjestelmään liittyviä töitä saa suorittaa vain ammattikorjaamo! Tee hydraulijärjestelmä paineettomaksi ennen kuin alat tehdä hydraulijärjestelmään liittyviä töitä! Käytä ehdottomasti vuotokohtien etsinnässä sopivia apuvälineitä! Älä missään tapauksessa yritä tiivistää epätiiviitä hydrauliletkuja käden tai sormien avulla. Suurella paineella ruiskuva neste (hydrauliöljy) voi tunkeutua ihon läpi ja aiheuttaa vakavia vammoja! Käänny hydrauliöljyn aiheuttamien vammojen yhteydessä välittömästi lääkärin puoleen! Tulehdusvaara! Varmista liittäessäsi hydrauliletkut traktorin hydrauliikkaan, että hydraulijärjestelmä on paineeton sekä traktorin että hinattavan koneen puolella! Huolehdi siitä, että kytket hydrauliletkut oikein. Tarkasta hydrauliletkut ja liitokset säännöllisesti vaurioiden ja epäpuhtauksien varalta. Anna asiantuntevan ammattimiehen tarkastaa hydrauliletkujen luotettava kunto vähintään kerran vuodessa! Vaihda vaurioituneet ja vanhenemisen vuoksi haurastuneet hydrauliletkut! Käytä ainoastaan alkuperäisiä AMAZONE - hydrauliletkuja! Hydrauliletkujen käyttöaika on korkeintaan kuusi vuotta, mukaan lukien mahdollinen korkeintaan kahden vuoden pituinen varastointiaika. Letkuissa ja letkuliitoksissa tapahtuu luonnollista vanhenemista myös asianmukaisessa varastoinnissa ja normaalissa käyttörasituksessa, siksi niiden varastointiaika ja käyttöaika on rajoitettu. Tästä poiketen voidaan määrittää kokemuksiin perustuva käyttöaika, erityisesti vaarapotentiaali huomioiden. Kestomuovista valmistetuille letkuille voivat päteä toisenlaiset ohjearvot. Hävitä jäteöljy määräysten mukaan. Jos hävitykseen liittyy ongelmia, ota yhteyttä öljyn toimittajaan! Pidä hydrauliöljy poissa lasten ulottuvilta! Huolehdi siitä, ettei hydrauliöljyä pääse valumaan maaperään tai vesistöihin! Catros01-2T BAG

84 Puhdistus, huolto ja kunnossapito Hydrauliletkujen tunnusmerkintä Kiinnityspään merkintä ilmoittaa seuraavat tiedot: Kuva 62/... (1) Hydrauliletkun valmistajan tunnus (A1HF) (2) Hydrauliletkun valmistusajankohta (04 / 02 = vuosi / kk = helmikuu 2004) (3) Sallittu maksimikäyttöpaine (210 BAR). Kuva Huoltovälit Ensimmäisten 10 käyttötunnin tultua täyteen ja sen jälkeen 50 käyttötunnin välein 1. Tarkasta hydraulijärjestelmän kaikkien rakenneosien tiiviys. 2. Kiristä ruuviliitokset tarvittaessa. Ennen jokaista käyttökertaa 1. Tarkasta hydrauliletkut silmämääräisesti vaurioiden varalta. 2. Varmista, että mitkään osat eivät pääse hankaamaan hydrauliletkuja ja putkia vasten. 3. Vaihda kuluneet tai vaurioituneet hydrauliletkut välittömästi Hydrauliletkujen tarkastuskohteet Huomioi seuraavat tarkastuskohteet oman turvallisuutesi tähden! Vaihda hydrauliletkut, jos havaitset tarkastuksessa seuraavia vaurioita tai puutteita: Ulkokerroksen vauriot sisävahvikkeeseen asti (esim. hankautumat, viillot, repeytymät). Haurastunut pintakerros (halkeillut letkumateriaali). Epänormaalin muotoisia kohtia letkussa. Sekä paineettomassa että myös paineistetussa tilassa tai taivutettaessa (esim. irronneita kerroksia, kuplia, puristuneita kohtia, taittuneita kohtia). Epätiiviitä kohtia. Letkun liitin vaurioitunut tai vääntynyt (tiivistyskyky heikentynyt); vähäiset pintavauriot eivät anna aihetta vaihtoon. Letku siirtynyt ulospäin kiinnityspäästä. Kiinnityspää ruostunut niin, että toiminta ja kestävyys heikkenevät. Asennukseen liittyviä vaatimuksia ei ole täytetty. 84 Catros01-2T BAG
