1 TW-3G Flash-OFDM Reititin 3G- ja Flash-OFDM Reititin (USB- ja PC CARD liitännät) WLAN-Tukiasema b/g 54 Mbps Ohjekirja Copyright (c) TeleWell Oy

2 2

3 SISÄLTÖ 1. LAITTEEN ESITTELY Myyntipaketin sisältö Laitevaatimukset Takapaneelin liitännät Etuvalot Laitteen ominaisuudet LAITTEEN ASENNUS Huomioitavaa asennettaessa Laitteen asennus Yhteyden käynnistäminen OHJATTU KÄYTTÖÖNOTTO LISÄASETUKSET Perusasetukset Porttiohjaus-säännöt Turvallisuusasetukset Lisäasetukset Työkalut

4 1. LAITTEEN ESITTELY TeleWell TW-3G Flash-OFDM reititin mahdollistaa 3G- ja Flash-OFDM -yhteyden jakamisen useammalle tietokoneelle langattomasti WLAN-verkon tai kiinteän Ethernet-verkon (LAN) kautta. Laitteessa on vakiona USB- ja PC Card -liitäntä 3G / Flash-OFDM -sovittimille. 3G- tai Flash-OFDM -sovitin ei sisälly myyntipakkaukseen, se on hankittava erikseen. Laitteella voidaan jakaa myös ADSL- tai VDSL2-yhteys (WAN portti) useammalle tietokoneelle langattomasti (WLAN) tai langallisesti Ethernet portin (LAN) kautta. Siirtonopeudet Sekä OFDM- että 3G-yhteyksien siirtonopeudet ovat riippuvaisia mm. käytetystä sovittimesta, tukiaseman sijainnista ja palveluntarjoajan verkon kapasiteetista. 3G-yhteys 3G (third generation, kolmas sukupolvi) on termi, jolla tarkoitetaan erilaisia matkaviestinverkkotekniikoita kuten UMTS, HSDPA ja HSUPA. Flash-OFDM -yhteys Flash-OFDM (Fast Low-latency Access with Seamless Handoff, Orthogonal Frequency Division Multiplexing) on OFDM-modulointiin perustuva teknologia, joka on suunniteltu laajakaistakäyttöön. Flash-OFDM -tekniikan avulla voidaan välttää 3G-tekniikoissa esiintyvät ongelmat kuten korkea vasteaika, joka häiritsee esimerkiksi verkkopelaamista. Flash-OFDM -tekniikkaa käytetään myös korvaamaan perinteisiä ADSL-yhteyksiä haja-asutusalueilla. Flash-OFDM -yhteydet toimivat 4

5 1.1. Myyntipaketin sisältö TW-3G Flash-OFDM reitittimen pakkauksen tulee sisältää kaikki alla mainitut osat. Mikäli jokin niistä puuttuu, ota yhteys jälleenmyyjääsi. TeleWell TW-3G Flash-OFDM Reititin Virtalähde 5 V 3 A RJ45 Ethernet-kaapeli Ohjekirja Varoitus: Väärällä jännitteellä toimivan virtalähteen käyttäminen johtaa takuun raukeamiseen. 1.2 Laitevaatimukset Sopii joko 16- tai 32-bittiselle PC Card tai USB 3G -modeemikortille, palveluntarjoajan antamien ehtojen mukaan. Tietokone joko Windows-, Macintosh- tai Linux pohjaisella käyttöjärjestelmällä, johon on asennettu Ethernet-adapteri. Internet Explorer versio 6.0 tai Netscape Navigator versio 7.0 tai uudempi. Langattoman verkkoyhteyden vaatimukset b-, g-sovitin 5

6 1.3 Takapaneelin liitännät TAKAPANEELIN TOIMINTO ANTENNI WAN LAN USB RESET POWER KUVAUS WAN-porttiin kytketään ADSL-modeemi LAN-portista laite kytketään tietokoneen verkkokorttiin Liitäntä USB-sovittimelle Palauttaa laitteen tehdasasetuksille (odota n. puoli minuuttia, että laite käynnistyy uudelleen) Liitin laitteen muuntajalle 6

7 1.4 Merkkivalot MERKKIVALO 3G LAN WAN WiFi PC Card paikka KUVAUS Palaa vihreänä, kun 3G-modeemi on kytkettynä ja toimii oikein Vilkkuu, jos 3G ei ole kytketty tai ei ole käyttövalmis Palaa vihreänä, kun Ethernet-kaapeli on kytkettynä Vilkkuu, kun tietoa siirretään Palaa vihreänä, kun WAN-yhteys on kytketty Palaa vihreänä, kun WLAN-yhteys on saatavilla Liitäntä PC Card -sovittimelle 7

8 1.5 Laitteen ominaisuudet Liitännät 1 USB-portti 3G- tai Flash-OFDM -sovittimelle 1 PC Card liitäntä 3G- tai Flash-OFDM -sovittimelle 1 WAN-portti 1 LAN-portti Ominaisuuksia Mahdollistaa yhden 3G- tai Flash-OFDM -yhteyden jakamisen usealle tietokoneelle. Ensisijaisen yhteyden varmistus 3G- tai Flash-OFDM -yhteydellä Asennus muutamassa minuutissa Langaton tukiasema g 54 Mbps ja b 11 Mbps. Käyttää OFDM-teknologiaa (Orthogonal Frequency Division Multiplexing) Käyttäjäystävällinen asetusten hallinta ja vianmääritys Toimii 2.4GHz taajuudella Pitkälle kehittyneet palomuuri-ominaisuudet Turvallisuus: WEP, WPA, WPA2 Tukee NAT-toimintoa VPN-läpäisyllä, mikä lisää laitteen turvallisuutta - MAC-suodatus - IP-suodatus - Porttien ajastus DHCP-palvelin sallii kaikkien verkkoon liittyneiden tietokoneiden automaattisen IP-määrityksen Hallinta www-selaimella Verkon käyttäjien hallinta Tukee erityisohjelmia, jotka vaativat useita yhteyksiä PPTP-palvelin ja asiakas 8

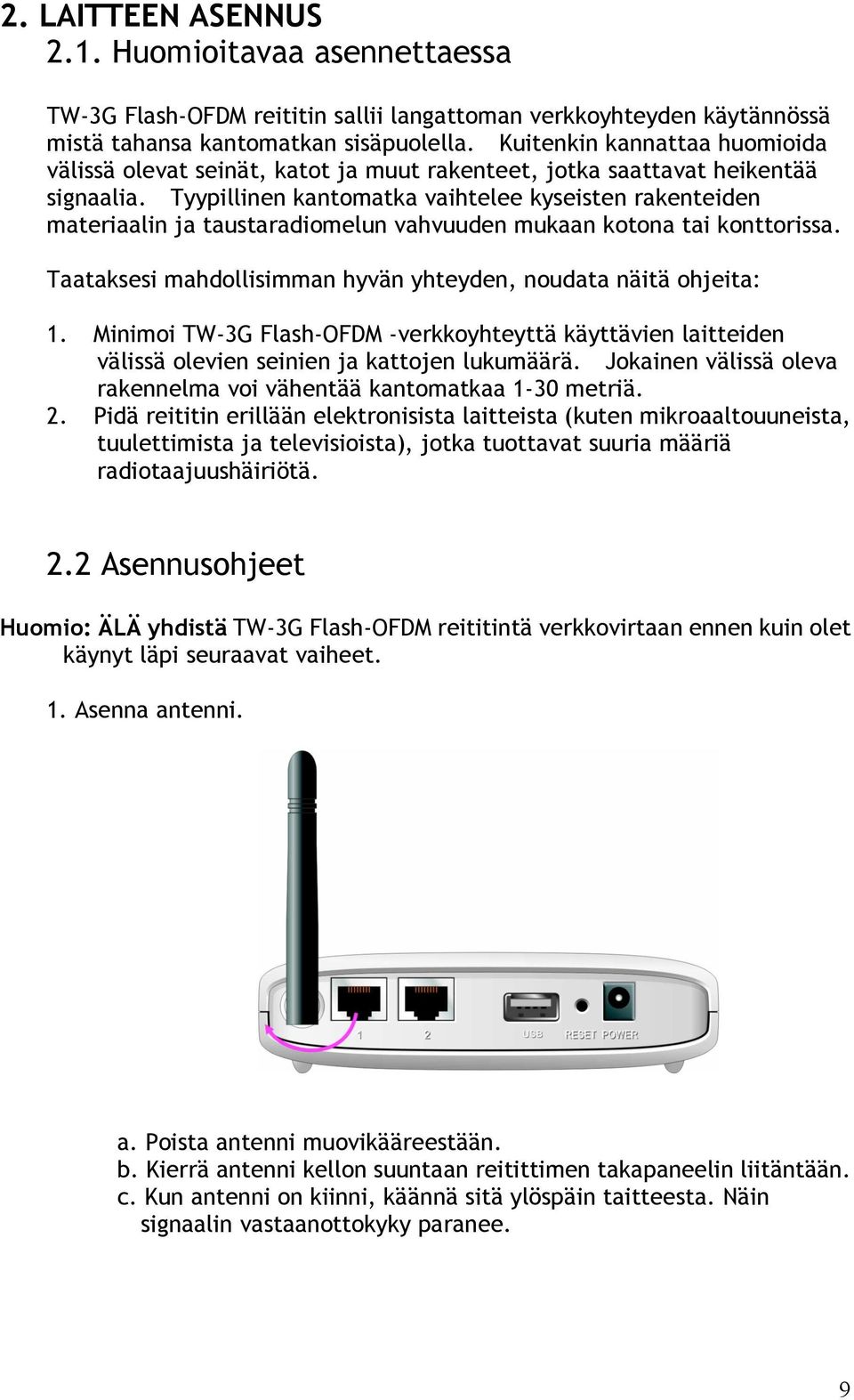

9 2. LAITTEEN ASENNUS 2.1. Huomioitavaa asennettaessa TW-3G Flash-OFDM reititin sallii langattoman verkkoyhteyden käytännössä mistä tahansa kantomatkan sisäpuolella. Kuitenkin kannattaa huomioida välissä olevat seinät, katot ja muut rakenteet, jotka saattavat heikentää signaalia. Tyypillinen kantomatka vaihtelee kyseisten rakenteiden materiaalin ja taustaradiomelun vahvuuden mukaan kotona tai konttorissa. Taataksesi mahdollisimman hyvän yhteyden, noudata näitä ohjeita: 1. Minimoi TW-3G Flash-OFDM -verkkoyhteyttä käyttävien laitteiden välissä olevien seinien ja kattojen lukumäärä. Jokainen välissä oleva rakennelma voi vähentää kantomatkaa 1-30 metriä. 2. Pidä reititin erillään elektronisista laitteista (kuten mikroaaltouuneista, tuulettimista ja televisioista), jotka tuottavat suuria määriä radiotaajuushäiriötä. 2.2 Asennusohjeet Huomio: ÄLÄ yhdistä TW-3G Flash-OFDM reititintä verkkovirtaan ennen kuin olet käynyt läpi seuraavat vaiheet. 1. Asenna antenni. a. Poista antenni muovikääreestään. b. Kierrä antenni kellon suuntaan reitittimen takapaneelin liitäntään. c. Kun antenni on kiinni, käännä sitä ylöspäin taitteesta. Näin signaalin vastaanottokyky paranee. 9

10 2. Kytketään USB-sovitin USB-porttiin tai PC Card sovitin PC Card väylään. Mikäli käytetään 3G-sovitinta, tulee SIM-kortti asettaa sovittimeen ennen tätä. Jos käytetään Flash-OFDM yhteyttä, pitää kortti olla aktivoituna palveluntarjoajan toimesta. Laite tunnistaa automaattisesti useimmat 3G- ja Flash-OFDM -sovittimet sekä useimpien palveluntarjoajien yhteydet. 3. Kytketään Ethernet-kaapeli takapaneelissa olevaan LAN-porttiin, ja vapaana olevaan Ethernet-verkkokorttiin tietokoneen sivussa.. 10

11 4. Kytketään laitteen oma virtalähde kiinni. Yhdistä ensin liittimeen laitteen takapaneelissa, ja sitten pistorasiaan. a. Etupaneelin valot alkavat vilkkua reitittimen käydessä läpi alustamista ja yhdistäessä Internetiin. Tämä kestää muutaman minuutin. 11

12 2.3. Yhteyden käynnistäminen Odotetaan muutama minuutti yhteyden muodostumista Reititin tunnistaa automaattisesti useimpien valmistajien OFDM- ja 3G-kortit, jolloin Internet-yhteys muodostuu automaattisesti, ja reitittimen käytön voi aloittaa heti. Jos yhteys ei muodostu automaattisesti tai asetuksia halutaan muuttaa, se tehdään hallintaohjelmassa, joka toimii selaimellasi. HUOM! LAITTEEN ASETUKSIA MUUTETAAN VAIN JA AINOASTAAN ETHERNET-YHETYDEN KAUTTA (LAN-PORTTI LAITTEEN TAKAOSASSA); EI LANGATTOMASTI! 1. Avaa Internet-selain. 2. Kirjoita osoitekenttään TW-3G Flash-OFDM reitittimen IP-osoite: Avautuu laitteen tila-sivu HUOM: Hallintaohjelman oletuskielenä on englanti. Sisäänkirjautumisen jälkeen voit vaihtaa kielen suomeksi. 12

13 4. Asetusten muutosvalikkoihin pääsee kirjoittamalla laitteen salasanan system password kenttään (Oletussalana on admin) 5. Kielen voit vaihtaa suomeksi vasemmassa yläkulmassa olevasta valikosta (Finnish). Vaihdettuasi kielen ensimmäisellä kerralla, käynnistyy hallintaohjelma tämän jälkeen suomeksi. 6. Avautuu ikkuna, josta voidaan valita Ohjattu käyttöönotto tai Lisäasetukset Ohjattu käyttöönotto-toiminnolla voidaan laitteelle helposti muuttaa helposti 3G- asetukset sekä WLAN-salausasetukset. Lisäasetukset-toiminnosta lisää kohdassa 4. 13

14 3. OHJATTU KÄYTTÖÖNOTTO 1. Valitse Ohjattu käyttöönotto ja paina Valitse. 2. Avautuu sivu, jossa kerrotaan Ohjattu käyttöönotto-toiminnon vaiheet. -> Seuraava 14

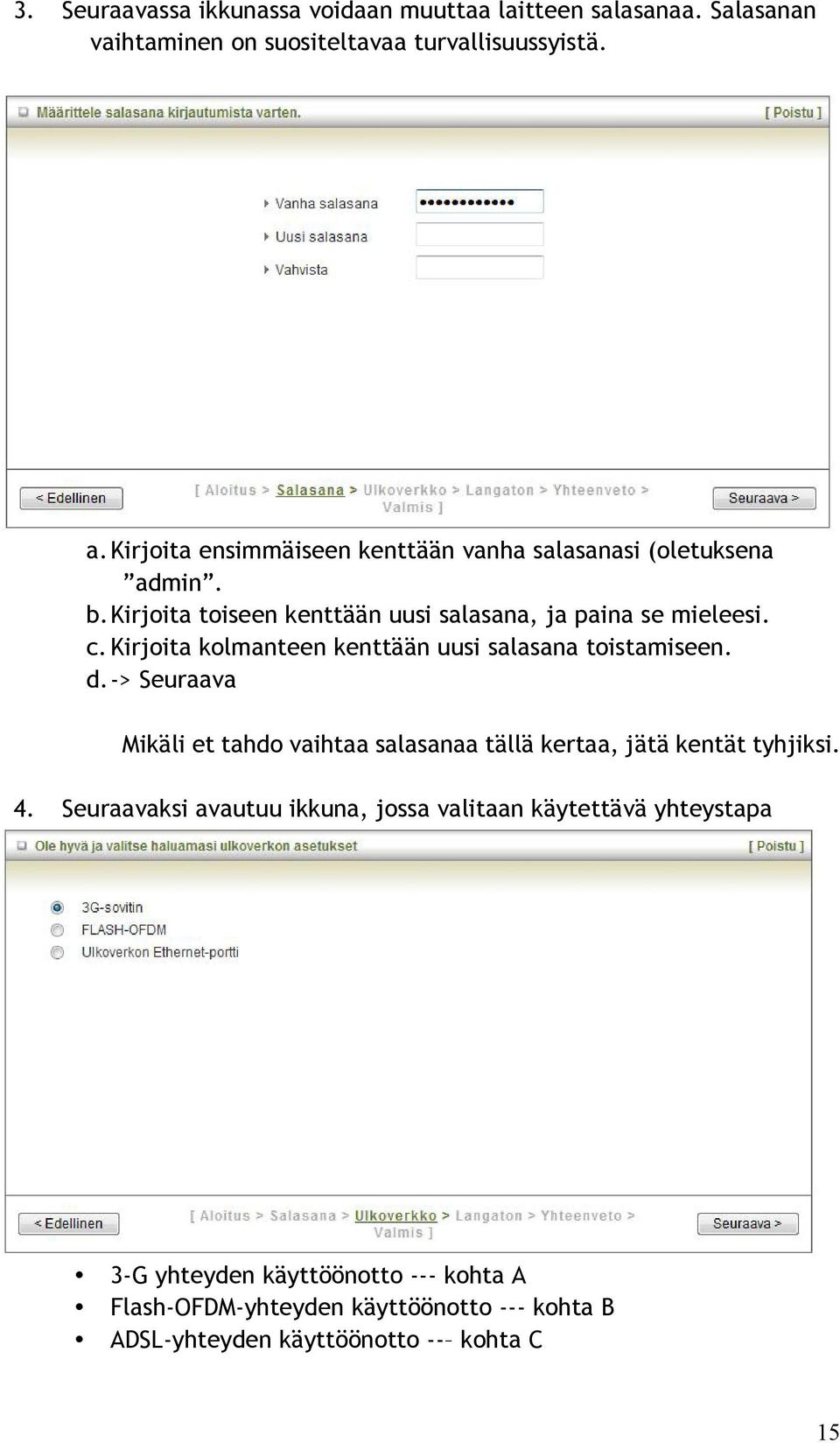

15 3. Seuraavassa ikkunassa voidaan muuttaa laitteen salasanaa. Salasanan vaihtaminen on suositeltavaa turvallisuussyistä. a. Kirjoita ensimmäiseen kenttään vanha salasanasi (oletuksena admin. b. Kirjoita toiseen kenttään uusi salasana, ja paina se mieleesi. c. Kirjoita kolmanteen kenttään uusi salasana toistamiseen. d. -> Seuraava Mikäli et tahdo vaihtaa salasanaa tällä kertaa, jätä kentät tyhjiksi. 4. Seuraavaksi avautuu ikkuna, jossa valitaan käytettävä yhteystapa 3-G yhteyden käyttöönotto --- kohta A Flash-OFDM-yhteyden käyttöönotto --- kohta B ADSL-yhteyden käyttöönotto -- kohta C 15

16 A. 3G-yhteyden käyttöönotto Valitse 3G-yhteys -> Seuraava Seuraavassa ikkunassa syötetään 3G-yhteyden tiedot a. Lähiverkon IP-osoite: Laitteen IP-osoite (oletus ). Voidaan muuttaa haluttaessa. b. APN: Operaattorin antama tukiasemanimi (useimmiten Internet, mutta tarkista oikea nimi omalta operaattoriltasi) c. Pin-koodi: SIM-kortin PIN-koodi. Jos SIM-kortissa on PIN-koodin kysely päällä, syötetään PIN-koodi kenttään. Jos PIN-koodin kysely ei ole päällä, jätetään kenttä tyhjäksi d. Valittu numero: Operaattorin antama puhelinnumero 3G-yhteydelle e. Käyttäjänimi: Operaattorin antama käyttäjätunnus (jos käyttäjätunnusta ei ole saatu, jätetään kenttä tyhjäksi) f. Salasana: Operaattorin antama salasana (jos salasanaa ei ole saatu, jätetään kenttä tyhjäksi) g. -> Seuraava 16

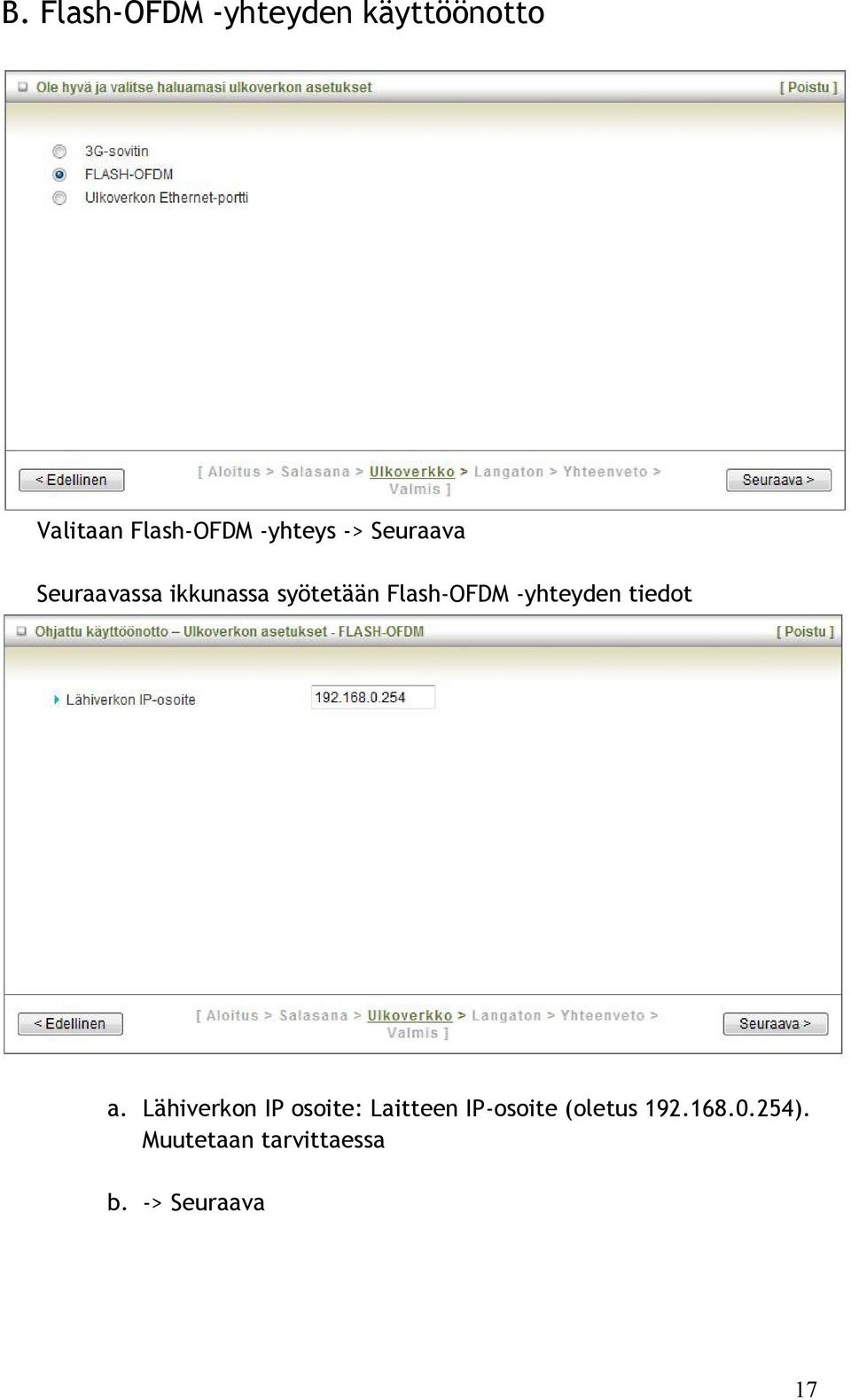

17 B. Flash-OFDM -yhteyden käyttöönotto Valitaan Flash-OFDM -yhteys -> Seuraava Seuraavassa ikkunassa syötetään Flash-OFDM -yhteyden tiedot a. Lähiverkon IP osoite: Laitteen IP-osoite (oletus ). Muutetaan tarvittaessa b. -> Seuraava 17

18 C. Ethernet-yhteyden käyttöönotto (ADSL, VDSL2..) Valitaan Ulkoverkon Ethernet-portti. -> Seuraava Seuraavassa ikkunassa valitaan ulkoverkon asetukset: a. Valitaan Hae IP-osoite automaattisesti -> Seuraava 18

19 Seuraavassa ikkunassa näkyy laitteen IP-osoite ja WAN-yhteyden MAC-osoite b. Lähiverkon IP-osoite: Laitteen IP-osoite (oletus ). Muutetaan tarvittaessa c. Isäntänimi: Reitittimen nimi d. Ulkoverkon MAC-osoite: WAN-portin MAC-osoite Ainoastaan Lähiverkon IP-osoitetta voi muuttaa, muihin asetuksiin ei tule koskea e. -> Seuraava 19

20 5. Seuraavassa ikkunassa valitaan WLAN-tukiaseman asetukset a. Langaton radio: Oletustila päällä. Voidaan haluttaessa kytkeä pois päältä. b. Network ID(SSID): Tukiaseman nimi (oletusnimi = TW-3G_ofdm_router). Tukiaseman nimen muuttaminen helpottaa oman tukiaseman tunnistamista. c. Kanava: Tukiaseman radiokanava. Oletuksena on auto, jolloin reititin automaattisesti valitsee väljimmän kanavan. Halutessasi voit määrittää tietyn kanavan. d. - > Seuraava 20

21 6. Seuraavassa ikkunassa valitaan WLAN-salaus a. Turvallisuus: Käytettävä langattoman yhteyden salaustyyppi. Oletuksena on ei mitään, eli suojaus on pois päältä. Salaus kannattaa ehdottomasti kytkeä päälle. b. Salaustavaksi kannattaa valita WPA-PSK tai WPA2-PSK salaus. Ne ovat salaustapoina parempia kuin WEP. HUOM! Tietokoneen verkkosovittimen pitää myös tukea valittua salaustapaa WPA-PSK / WPA2-PSK: Valitse WPA-salauksen kanssa käytettävä algoritmi, TKIP tai AES. WPA-PSK-salauksen kanssa käytetään TKIP-algoritmiä, WPA2-PSK-salauksen kanssa suositellaan käytettävän AES-algoritmiä. Salasanan pituus on 6-63 kirjainta tai numeroa. 21

22 WEP: Valitse 64- ja 128-bittisen avaimen ja heksadesimaalien ja ascii-merkkien välillä. 64 bittiä + HEX= 10 numeroa 128 bittiä + HEX= 26 numeroa 64 bittiä + ASCII= 5 kirjainta tai numeroa 128 bittiä + ASCII= 13 kirjainta tai numeroa Määritä valitsemasi salausavain avain 1-kenttään. c. Kun asetukset on syötetty, klikataan -> Seuraava 7. Viimeisessä vaiheessa näytetään asetukset, jotka laitteelle on Ohjattu käyttöönotto -toiminnolla muutettu 22

23 a. Tarkista, että asetukset ovat oikein. Edellinen-nappia painamalla pääset vielä muuttamaan asetuksia. b. -> Tallenna asetukset 8. Kun asetukset ovat tallentuneet, tulee ikkuna, joka kertoo, että konfigurointi on valmis -> Valmis. Asetuksia voit vielä muuttaa painamalla määritä uudelleen -nappia, joka vie takaisin ohjattu käyttöönotto ohjelman alkuun. 23

24 9. Kun yhteys on toiminnassa, näkyy "Laitteen asetustiedot" -sivulla laitteen saama IP-osoite sekä ulkoverkon tila. 24

25 4. LISÄASETUKSET Laite voidaan konfiguroida ensimmäisellä kerralla käyttövalmiiksi ohjattu käyttöönotto -toiminnolla, katso kohta 3, jonka jälkeen asetuksia voidaan hienosäätää lisäasetukset-kohdasta. Sisään hallintaan kirjaudutaan samalla tavalla: Internet-selaimella osoitteessa Sisään kirjaudutaan syöttämällä salasana ylhäällä olevaan kenttään (oletuksena admin). Vaihda halutessasi kieli suomeksi, ja valitse Lisäasetukset. Yläpalkista näkyvät kaikki laitteen asetustenmuutosvalikot c. Perusasetukset: Ensisijaiset palvelut, DHCP-palvelin, Langaton, Salasanan vaihtaminen --- kohta 4.1 d. Porttiohjaus-säännöt: Ohjelmallinen palvelin, Muut --- kohta 4.2 e. Turvallisuusasetukset: Pakettisuodatus, Verkkotunnus-suodatus, URL-suodatus, MAC-suodatus, PPTP-asiakas, PPTP-palvelin, Muut --- kohta 4.3 f. Lisäasetukset: Järjestelmäloki, Dynaaminen DNS, QoS, SNMP, Reititys, Aikamääritykset, Ajastusmääritykset, Wlan lisäasetukset --- kohta 4.4 g. Työkalut: Järjestelmäloki, Ohjelmiston päivitys, Asetuksien varmistaminen, Tehdasasetuksien palauttaminen, uudelleenkäynnistys, Muut --- kohta

26 4.1. Perusasetukset Valikko näkyy ruudun vasemmassa reunassa. Lisäasetukset > Perusasetukset > Ensisijaiset asetukset Toiminnossa voidaan vaihtaa laitteen LAN IP-osoitetta ja valita käytettävä yhteystyyppi 26

27 Esimerkki 3G-asetuksista 27

28 1. Valitaan Ulkoverkon tyyppi -valikosta 3G-vaihtoehto 2. APN: Operaattorin antama tukiasemanimi (useimmiten Internet, mutta tarkista oikea nimi omalta operaattoriltasi) 3. PIN-koodi: SIM-kortin PIN-koodi. Jos SIM-kortissa on PIN-koodin kysely päällä, syötetään PIN-koodi kenttään. Jos PIN-koodin kysely ei ole päällä, jätetään kenttä tyhjäksi 4. Valittu numero: Operaattorin antama puhelinnumero 3G-yhteydelle 5. Käyttäjänimi: Operaattorin antama käyttäjätunnus (jos käyttäjätunnusta ei ole, jätetään kenttä tyhjäksi) 6. Salasana: Operaattorin antama salasana (jos salasanaa ei ole, jätetään kenttä tyhjäksi) 7. Ensisijainen DNS-palvelinosoite: Ensisijainen nimipalvelin. Jätetään tyhjäksi, jos DNS haetaan automaattisesti. Jos käytetään kiinteää DNS-osoitetta, syötetään tieto kenttään. 8. Toissijainen DNS-palvelinosoite: Toissijainen nimipalvelin. Jätetään tyhjäksi, jos DNS haetaan automaattisesti. Jos käytetään kiinteää DNS-osoitetta, syötetään tieto kenttään. 9. Automaattinen yhdistäminen: Valitaan, yhdistetäänkö 3G-verkkoon automaattisesti vai manuaalisesti. Oletuksena on automaattinen yhdistäminen. Jos valitaan manuaalinen yhdistäminen, voidaan määrittää myös aikakatkaisun aikaraja. 10. Halutessasi voit myös kytkeä Keep Alive -toiminnon pois päältä tai sillata Ethernet-portin. 11. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 28

29 Esimerkki Flash-OFDM asetuksista 1. Valitaan Ulkoverkon tyyppi -valikosta Flash-OFDM vaihtoehto 2. Laitteen IP-osoitetta voidaan muuttaa tarvittaessa. 3. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 29

30 Esimerkki asetuksista, kun laitetta käytetään ADSL-modeemin kanssa 30

31 1. Valitse Ulkoverkon tyyppi -valikosta Automaattinen IP-osoite vaihtoehto. 2. Muuta laitteen IP-osoitetta tarvittaessa. 3. Kun ADSL-yhteys on oletuksena, voidaan 3G-yhteyttä käyttää varmistusporttina silloin kun ADSL-yhteyttä ei ole saatavilla tai se menee poikki. 4. Jotta laite siirtyy käyttämään 3G-yhteyttä, tulee automaattivarmistus kytkeä päälle taulukon yläreunan valikosta. Internet-isäntä-kohtaan tulee kirjoittaa jokin ulkoverkon IP-osoite. 5. Kun laite siirtyy käyttämään 3G-yhteyttä varmistusyhteytenä, näkyy etusivulla järjestelmän tila taulukon huomautukset-sarakkeessa Backup 3G. 31

32 Lisäasetukset > Perusasetukset > DHCP-palvelin 1. Kytke DHCP-palvelin päälle/pois käytöstä tarpeen mukaan. Oletuksena päällä. 2. Laina-aika-kohdasta voit määrittää laina-ajan DHCP-asiakkaille 3. Anna numeroarvot IP-alueen ensimmäiselle ja viimeiselle osoitteelle. Pyynnön tullessa DHCP-palvelin antaa tietokoneelle vapaana olevan IP-osoitteen tältä väliltä. 4. Voit halutessasi antaa nimen palvelimelle. Tämä nimi näkyy asiakkaille. 5. Lisää -nappia painamalla saat näkyviin lisää tarkentavia kohtia. 6. Voit halutessasi määrittää Ensisijaisen ja vaihtoehtoisen DNS:n ja WINS:in. 7. Yhdyskäytävä-kohdassa voit määrittää vaihtoehtoisen käytävän IP-osoitteen. Tämä toiminto sallii sinun määrittävän vaihtoehtoisen reitin tietokoneellesi. 8. Asiakkaiden lista - nappia painamalla pääset tarkastelemaan DHCP-asiakkaitasi. 9. Kiinteä osoitus -napista pääset säätämään MAC-suodatusasetuksia. (ks. Kohta Lisäasetukset > Turvallisuusasetukset > MAC-suodatus) 10. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 32

33 Lisäasetukset > Perusasetukset > Langaton 1. Kytke langaton yhteys päälle/pois tarpeen mukaan. Oletuksena on päälle. Tämä vaihtoehto antaa sinun muokata WAP-asetuksia. 2. WMM-yhteensopivuuden voit kytkeä päälle/pois tarpeen mukaan. Oletuksena on pois päältä. 3. SSID (=Service Set Identifier) on paikallisen langattoman verkon nimi. Tehdasasetuksena on TW-3G_ofdm_router. Nimeä muuttamalla tunnistat oman langattoman verkkosi helpommin. (Huomio: SSID-nimessä voi olla jopa 32 ASCII-merkkiä.) 4. Kanava-kohdasta voit halutessasi valita kanavan, jolla langaton paikallisverkkosi toimii. Oletuksena on auto, jolloin reititin automaattisesti valitsee väljimmän kanavan. 33

34 5. Langattoman yhteyden suojausasetuksia kannattaa vaihtaa Turvallisuus-kohdasta. Oletuksena on ei mitään, eli suojaus on pois päältä. Salaustavaksi kannattaa valita WPA-PSK tai WPA2-PSK salaus. Ne ovat salaustapoina parempia kuin WEP. HUOM! Tietokoneen verkkosovittimen pitää myös tukea valittua salaustapaa WEP: Valitse 64- ja 128-bittisen avaimen ja heksadesimaalien ja ascii-merkkien välillä. 64 bittiä + HEX= 10 numeroa 128 bittiä + HEX= 26 numeroa 64 bittiä + ASCII= 5 kirjainta tai numeroa 128 bittiä + ASCII= 13 kirjainta tai numeroa Määritä valitsemasi salausavain avain 1-kenttään. WPA-PSK / WPA2-PSK: Valitse WPA-salauksen kanssa käytettävä algoritmi, TKIP tai AES. WPA-PSK-salauksen kanssa käytetään TKIP-algoritmiä, WPA2-PSK-salauksen kanssa suositellaan käytettävän AES-algoritmiä. Salasanan pituus on 6-63 kirjainta tai numeroa. 6. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. Lisäasetukset > Perusasetukset > Salasanan vaihtaminen Salasanan vaihto on erittäin suositeltavaa turvallisuussyistä. 1. Kirjoita vanha salasana ensimmäiseen kenttään. 2. Kirjoita uusi salsana toiseen kenttään 3. Kirjoita uusi salsana toistamiseen alimpaan kenttään 4. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 34

35 4.2. Porttiohjaus-säännöt Valikko avautuu ruudun vasempaan reunaan. Lisäasetukset > Porttiohjaus-säännöt > Ohjelmallinen palvelin 35

36 Tämän laitteen NAT-palomuuri estää kaikkien tuntemattomien pakettien sisäänpääsyn verkkoon, suojatakseen lähiverkkoa. Kaikki tämän palomuurin sisällä olevat palvelimet ovet näkymättömiä muille. Halutessasi voit sallia pääsyn johonkin palvelimista ohjelmallisen palvelimen kautta. 1. Määritä Ohjelmallinen palvelin Palvelun portit -sarakkeelle. 2. Määritä sen palvelimen IP-osoite ja portti, jolle haluat sallia pääsyn. 3. Halutessasi voit vielä määritellä ajastus-sääntöjä, milloin pääsy on sallittu. Lisää tietoa Lisätiedot > Lisäasetukset > Ajastusmääritykset kohdassa. Esimerkki: Jos sinulla on FTP-palvelin (portti 21) IP-osoitteessa , web-palvelin (portti 80) osoitteessa , ja VPN-palvelin (portti 1723) osoitteessa , täytä taulukko seuraavasti: 4. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 36

37 Lisäasetukset > Porttiohjaus-säännöt > Muut DMZ-isäntä (Demilitarized Zone) on isäntä, joka ei ole suojeltu palomuurilla. Se sallii tietokoneen rajoituksettoman käytön kaksisuuntaisessa kommunikaatiossa, jota käytetään joissakin Internet-peleissä, videokeskusteluissa ja muissa erityisohjelmissa. HUOM: Tätä toimintoa tulee käyttää vain, jos sille on tarvetta! 1. DMZ-isäntä päälle tarpeen mukaan klikkaamalla Päälle -laatikkoa. 2. Halutessasi voit kytkeä päälle myös IPSec-läpiviennin ja PPTP-läpiviennin. 3. Klikkaa Tallenna tallentaaksesi tekemäsi muutokset tai Kumoa peruaksesi ne. 4.3 Turvallisuusasetukset Valikko näkyy ruudun vasemmassa reunassa. 37

38 Lisäasetukset > Turvallisuusasetukset >Pakettisuodatus Pakettisuodatuksen kautta voit rajoittaa reitittimen kautta kulkevien pakettien liikennöintiä. Lähtevien pakettien suodatus vaikuttaa kaikkiin lähteviin paketteihin. Saapuvien pakettien suodatus vaikuttaa kuitenkin vain niihin paketteihin, joiden kohteena on virtuaaliserverit tai DMZ-palvelin. Voit määrittää 8 sääntöä kumpaankin suuntaan: lähteviin ja saapuviin. Kuhunkin sääntöön voit määrittää seuraavat kohdat: Lähteen IP-osoite Lähteen portti Kohteen IP-osoite Kohteen portti Protokolla: TCP tai UDP tai molemmat. Ajastussääntö# 38

39 1. Kytke lähtevien ja saapuvien pakettien suodatus klikkaamalla kytke päälle -laatikkoa. 2. Voit valita kahden suodatusmenetelmän välillä: a. Salli muut kuin seuraavien sääntöjen mukaiset paketit. b. Estä muut kuin seuraavien sääntöjen mukaiset paketit. 3. Lähteen ja kohteen IP-osoitteille voit antaa yhden IP-osoitteen ( ) tai sarjan IP-osoitteita ( ). Tyhjäksi jätetty kohta viittaa kaikkiin IP-osoitteisiin. 4. Lähteen ja kohteen porteiksi voit samoin määrittää yhden portin (80) tai sarjan portteja ( ). Lisää etuliite T tai U tarkentaaksesi TCP tai UDP protokollaan. Esimerkkejä: T80, U53, U Ilman etuliitettä kirjoitetut portit viittaavat sekä TCP että UDP protokollaan. Kokonaan tyhjäksi jätetty kenttä viittaa kaikkiin portteihin. 5. Pakettisuodattimen kanssa voi käyttää myös ajastussääntöjä, jotka antavat käyttäjälle enemmän joustoa liikennöinnin kontrollointiin. Lisätietoa kohdassa Lisäasetukset > Lisäasetukset > Ajastusmääritykset. Kukin sääntö voidaan erikseen kytkeä päälle ja pois. 6. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 7. Saapuvien pakettien suodatus: Saapuvien pakettien suodatusasetuksia pääset muokkaamaan klikkaamalla Saapuvien pakettien suodatus -nappia aivan sivun alareunassa. Asetuksia voidaan muokata samalla tavalla. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 39

40 Lisäasetukset > Turvallisuusasetukset > Verkkotunnus-suodatus Verkkotunnussuodattimen avulla voit estää tietyillä verkkotunnuksilla varustettujen sivujen selaaminen. 1. Suodattimen voi kytkeä päälle/pois klikkaamalla kytke päälle -laatikkoa 2. Kirjaa DNS-kyselyt laatikkoa klikkaamalla voit valita, haluatko kirjata ylös, kun joku selaa määrittelemiäsi verkkosivuja. 3. Etuoikeutettujen IP-osoitteiden alueelle voit määrittää ne käyttäjät, joilla on erioikeus selata kyseisiä sivuja rajoituksetta. 4. Verkkotunnuksen etuliite-kohtaan voit määritellä ne tunnukset, joilla varustettujen sivujen selaamista tahdot rajoittaa. Esimerkiksi:.com tai xxx.com. 5. Toiminto-kohdasta voit valita, mitä tapahtuu, kun joku yrittää selailla kyseisiä sivustoja. Voit valita joko selailun eston ( Estä ), tapahtumien ylöskirjaamisen ( Kirjaa ) tai molemmat. 6. Klikkaa kytke päälle -laatikkoa kunkin verkkotunnuksen kohdalla kytkeäksesi toiminnot päälle. 7. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 40

41 Lisäasetukset > Turvallisuusasetukset > URL-suodatus URL-suodatuksen avulla voit estää sisäänpääsyn tietyille verkkosivuille. Tärkein ero Verkkotunnussuodatuksen ja URL-suodatuksen välillä on se, että verkkotunnussuodatin toimii nettisivuihin, joissa on tietty verkkotunnus (kuten.com tai.org) ja URL-suodatin suodattaa kaikki verkkosivut, joiden osoitteessa esiintyy tietty avainsana. Toisin sanoin verkkotunnussuodatinta voit käyttää estämään tietyn verkkosivun, mutta URL-suodattimella voit estää satoja nettisivuja avainsanojen avulla. 1. Kytke URL-suodatus päälle klikkaamalla kytke päälle -laatikkoa. 2. URL-sarakkeeseen voit luetella sanoja, joita sisältävät osoitteet tahdot estää. Esimerkiksi avainsana seksi estää kaikki nettisivut, joiden URL-osoite sisältää sanan seksi. 3. Klikkaa kytke päälle -laatikkoa jokaisen avainsanan kohdalla kytkeäksesi sen toimintaan. 4. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 41

42 Lisäasetukset > Turvallisuusasetukset > MAC-suodatus MAC-suodatuksen avulla voidaan rajoittaa tiettyjen laitteiden yhteyksiä MAC-osoitteiden perusteella. Suodatusten avulla voidaan myös asettaa tietty IP-osoite halutulle MAC-osoitteelle. 1. Kytke MAC-suodatus päälle klikkaamalla kytke päälle -laatikkoa. 2. Yhteyden hallinta laatikkoa klikkaamalla pystyt kontrolloimaan, mitkä asiakkaat pystyvät liikennöimään reitittimen välityksellä. Tällöin kuitenkaan Internet-yhteys ei toimi kyseisille asiakkaille. Valitse kohdasta sallitaan / estetään, sen mukaan, miten tahdot kontrolloida muita kuin listalla olevia laitteita. 3. Liittymisen hallinta laatikkoa klikkaamalla pystyt estämään laitteita ollenkaan yhdistämästä langattomaan tukiasemaan. Kyseiset laitteet eivät pysty lainkaan liikennöimään reitittimen kautta. Valitse samoin kohdasta sallitaan / estetään, sen mukaan, miten tahdot kontrolloida muita kuin listalla olevia laitteita. 4. Lisää haluamasi laitteet listalle, ja valitse Y ja L sarakkeista, haluatko estää kyseisen laitteiden yhteyden vai liittymisen. 5. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 42

43 Lisäasetukset > Turvallisuusasetukset > PPTP-asiakas 43

44 Reitittimen voi asettaa yhdistämään PPTP-palvelimeen PPTP-asiakasohjelman avulla. 1. Kytke PPNP-asiakkuus päälle klikkaamalla kytke päälle -laatikkoa. 2. Kytke kunkin palvelimen yhteys päälle klikkaamalla kytke päälle -laatikkoa. 3. Kirjoita kohteen nimi Nimi-sarakkeelle 4. Kirjoita PPTP-palvelimen osoite Kohteen IP/verkko-osoite sarakkeelle. 5. Kirjoita ISP:ltä saamasi käyttäjänimi ja salasana seuraaviin sarakkeisiin. 6. Reitti-kohtaan voit kirjoittaa sen yhteyden jonka haluat käyttävät PPTP-palvelua 7. Valitse yhdistä-kohdasta sopivin vaihtoehto: a. Tarvittaessa: Laite yhdistää ISP:hen, kun asiakkaat lähettävät paketteja b. Automaattinen: Laite yhdistää ISP:hen, kunnes yhteys on muodostettu. c. Manuaalinen: Laite ei yhdistä ISP:hen ennen kuin joku klikkaa Yhdistä -painiketta tilasivulla. 8. Vaihtoehto-kohdasta voit valita vaihtoehdoista MPPE: kannattaa MPPE-salausta. NAT: kannattaa Nat Traversalia. 9. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 44

45 Lisäasetukset > Turvallisuusasetukset > PPTP-Palvelin 45

46 VPN-yhdyskäytävä voi toimia PPTP-palvelimena, ja sallii palvelimien sisäänpääsyn langattoman verkon palvelimille muodostettuaan PPTP-yhetyden sen kanssa. Laite tukee kolmea eri varmennusprotokollaa: PAP, CHAP, MSCHAP(v1) ja MSCHAP(v2). Käyttäjät voivat myös sallia MPPE-salauksen käyttäessään MSCHAP- protokollaa. 1. Kytke PPTP-palvelin päälle klikkaamalla Päälle laatikkoa VPN-PPTP -rivillä 2. Määritä palvelimelle virtuaalinen IP-osoite. Tämän osoitteen tulee olla eri, kuin PPTP-palvelimen ja langattoman aliverkon VPN-yhdyskäytävän. 3. Määritä haluttu IP-alue. Palvelin jakaa tämän alueen IP-osoitteita asiakkaille, jotka yrittävät liittyä palvelimeen. 4. Valitse haluamasi varmennusprotokolla. 5. Kytke halutessasi päälle MPPE-salaus. Huomioi, että MPPE tarvitsee toimiakseen MSCHAP-varmennusprotokollan. 6. Valitse haluamasi salausavaimen pituus. 7. Voit määrittää viisi eri asiakasta, joilla on oikeus muodostaa PPTP-yhteys VPN-yhdyskäytävään. Voit määrittää jokaiselle erikseen tunnelin nimen, käyttäjänimen ja salasanan. 8. Klikkaa Tallenna tallentaaksesi tekemäsi muutokset tai Kumoa peruaksesi muutokset. 46

47 Lisäasetukset > Turvallisuusasetukset > Muut Tavallisesti vain lähiverkon käyttäjä pystyy hallitsemaan sen sisään rakennettuja web-sivuja. Etähallinta mahdollistaa kyseiset toiminnot etäpalvelimesta käsin. 1. Kytke etähallinta päälle klikkaamalla Päälle -laatikkoa. 2. Määritä IP-osoite, jolle haluat sallia sivun hallinnoinnin. Jos osoitteeksi jätetään , kuka tahansa pystyy yhdistämään sivulle, ja hallinnoimaan sitä. Voit myös sallia hallinnoinnin sarjalle IP-osoitteita käyttämällä kauttaviivaa, esimerkiksi: /24". 3. Kun etähallinta kytketään päälle, muuttuu web-palvelimen portti automaattisesti porttiin 80. Voit halutessasi muuttaa tätä porttia. 4. Voit säätää haluamasi aikakatkaisuajan, eli ajan jonka jälkeen epäaktiivinen yhteys katkaistaan. Jos tahdot kytkeä aikakatkaisun pois päältä, määritä ajaksi Halutessasi voit torjua PING-pyynnöt ulkoverkosta. 6. Voit myös tarpeen mukaan poistaa tai kytkeä päälle UPNP-toiminnon. 7. Klikkaa Tallenna tallentaaksesi tekemäsi muutokset tai Kumoa peruaksesi muutokset. 47

48 4.5 Lisäasetukset Valikko avautuu ruudun vasempaan laitaan. 48

49 Lisäasetukset > Lisäasetukset > Järjestelmäloki Tämä sivu mahdollistaa lokitietojen lähettämiseen haluttuun kohteeseen syslogin (UDP) ja SMTP:n (TCP) avulla. 1. Jos tahdot lähettää lokitiedot palvelimelle, kirjoita kohteen IP-osoite ensimmäiseen kohtaan. Kytke päälle klikkaamalla Päälle -laatikkoa. 2. Jos tahdot lähettää varoituksen sähköpostitse, kytke toiminto päälle klikkaamalla kytke -laatikkoa. 3. Kirjoita SMTP-palvelimen IP-osoite ja portti kolmannelle riville kaksoispisteellä erotettuna. Jos et määritä porttia, portti 25 tulee oletuksena. Esimerkki: "mail.your_url.com" tai " :26". 4. Kirjoitat haluttujen vastaanottajien sähköpostiosoitteet Sähköpostivaroituksen vastaanottaja -kenttään. Voit määrittää useampia vastaanottajia erottamalla sähköpostiosoitteet toisistaan pilkulla, tai puolipisteellä ;. 5. Halutessasi voit antaa sähköpostivaroitukselle viestin aiheen. 6. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 49

50 Lisäasetukset > Lisäasetukset > Dynaaminen DNS Voidaksesi isännöidä palvelintasi vaihtuvalla IP-osoitteella, sinun tulee käyttää dynaaminen domainin nimi palvelua (DDNS). Palvelun avulla jokaisen, joka haluaa liittyä isännöimääsi palvelimeen tulee vain tietää sen nimi. Dynaaminen DNS-palvelu määrittää joka kerralla saman nimen IP-osoitteellesi, joka vaihtuu joka kerta yhdistäessäsi Internet-palveluntarjoajaasi. Ennen kuin voit käyttää DNS-palvelua, sinun täytyy rekisteröityä johonkin niistä palveluntarjoajista, jotka on listattu tarjoaja -valikossa. 1. Kytkeäksesi Dynaaminen DNS-palvelun päälle, klikkaa Päälle -nappia. 2. Täydennä tietosi Tarjoaja, Käyttäjänimi/Sähköposti ja Salasana/Avain kenttiin. Nämä tiedot saat DNS-palveluntarjoajaltasi. 3. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 50

51 Lisäasetukset > Lisäasetukset > QoS QoS-toiminnon avulla voit määritellä etuoikeuksia eri IP-osoitteille, jolloin niiden yhteyksille sallitaan eri nopeuksia. 1. Kytke QoS päälle klikkaamalla Päälle -laatikkoa. 2. Määritä haluamasi nopeuden lähtevälle ja saapuvalle kaistalle. Tämä luku ei voi olla Lähiverkon ja ulkoverkon IP-osoitteille voit antaa yhden IP-osoitteen ( ) tai sarjan IP-osoitteita ( ). Tyhjäksi jätetty kohta viittaa kaikkiin IP-osoitteisiin. 4. Lähteen ja kohteen porteiksi voit samoin määrittää yhden portin (80) tai sarjan portteja ( ). Kokonaan tyhjäksi jätetty kenttä viittaa kaikkiin portteihin. 5. Säädä QoS-tärkeysjärjestys haluamaksesi, ja kytke kukin ryhmä päälle klikkaamalla päälle -laatikkoa. 6. Klikkaa Tallenna tallentaaksesi tekemäsi muutokset tai Kumoa peruaksesi muutokset. 51

52 Lisäasetukset > Lisäasetukset > SNMP Tiivistettynä SNMP, Simple Network Management Protocol, on protokolla, joka mahdollistaa tietokoneverkon hallinnoimisen etäältä. SNMP mahdollistaa raja-arvojen hakemisen ja asettamisen, sekä verkkotapahtumien tarkkailun. 1. Valitse haluatko kytkeä SNMP-protokollan päälle sisäverkosta, ulkoverkosta vai molemmista. Jos sisäverkko on valittuna, laite vastaa lähiverkosta tuleviin kyselyihin. Jos etä-vaihtoehto on valittu, laite vastaa ulkoverkosta tuleviin kyselyihin. 2. Määritä ryhmä, jonka pyyntöjä haluat laitteen vastaanottavan. 3. Määritä ryhmä, jonka pyyntöjä haluat laitteen asettavan. 4. Kirjoita IP-kohtiin SNMP-hallinnon tietokoneiden IP-osoitteet. Tänne laite lähettää SNMP trap-viestit. 5. Valitse se SNMP:n versio, jota SNMP-hallintaohjelmasi tukee. 6. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 52

53 Lisäasetukset > Lisäasetukset > Reititys Reititystaulukkojen avulla voit määrittää, mitä reittiä lähtevät paketit (IP datagram) kulkevat. Jos sinulla on useampia reitittimiä tai aliverkkoja, tulee reititystaulukko kytkeä päälle, jotta paketit löytävät oikean reitityspolun ja jotta eri aliverkot pystyvät kommunikoimaan keskenään. Reititystaulukkon asetukset määrittävät staattisen ja dynaamisen reitityksen asetukset. Dynaaminen reititys: Routing Information Protocol, eli RIP, vaihtaa kohdetietoja koko verkon sisällä. a. Kytke dynaaminen reititys päälle klikkaamalla Päälle -laatikkoa. b. Valitse RIPv1 ja v2 välillä. Versiota 2 tulee käyttää, jos sinulla on verkossasi useampia alaverkkoja. Muussa tapauksessa tulee käyttää versiota yksi. Staattinen reititys: Staattiselle reititykselle voit määrittää 8 sääntöä. a. Voit määrittää kohden IP-osoitteen, aliverkon peitteen, yhdyskäytävän ja hypyn kullekin säännölle. b. Kytke kukin sääntö erikseen päälle klikkaamalla Päälle -laatikkoa. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 53

54 Lisäasetukset > Lisäasetukset > Aikamääritykset 1. Voit asettaa järjestelmän ajan kolmella eri tavalla: a. Nouda päivämäärä ja aika NTP-protokollalla: Valitse aikapalvelin, joka määrittää UTC-ajan (Coordinated Universal Time). Sen jälkeen valitse aikavyöhyke, jolla laitteesi sijaitsee. b. Aseta tietokoneen päiväys ja aika järjestelmän ajaksi. c. Aseta päivämäärä ja aika manuaalisesti. 2. Valitse haluatko kytkeä kesäajan päälle vai pois, ja milloin haluat sen alkavan ja päättyvän. 3. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 54

55 Lisäasetukset > Lisäasetukset > Ajastusmääritykset 1. Kytke ajastus päälle klikkaamalla Päälle -laatikkoa, ja paina Lisää uusi sääntö -nappia. 2. Määritä säännön nimi ja voimassaoloaika. Voit esimerkiksi määrittää säännön olemaan toiminnassa joka päivä klo 14:10 ja 16:20 välillä. 3. Klikkaa Tallenna tallentaaksesi muuttamasi asetukset tai Kumoa peruaksesi muutokset. 55

56 Lisäasetukset > Lisäasetukset >Wlan lisäasetukset 1. Aseta haluamasi Beacon-arvo väliltä Oletusarvona on 100 millisekuntia. Beaconit ovat paketteja, jotka AP lähettää synkronoidakseen langattoman verkon. 2. Aseta haluamasi DTIM-arvo (Delivery Traffic Indication Message) väliltä Oletusarvo on 3. DTIM on laskuri, joka ilmoittaa asiakkaille, milloin on seuraava mahdollisuus kuunnella radio- ja monilähetyksiä. Kun AP on välittänyt radio- tai monitaajuuslähetyksen niitä tahtoville asiakkaille, se lähettää seuraavan DTIM-viestin, johon on merkitty DTIM-aikaväli. AP-asiakkaat kuulevat Beacon-varoituksen, kun radio- ja monilähetykset lähetetään. 3. Valitse haluamasi langattoman verkon tila. Vaihtoehdot ovat G- tai sekatila. 4. Valitse haluamasi TX-nopeus, eli siirtonopeus pohjautuen langattoman lähiverkon adapterien nopeuteen. 5. Kytke halutessasi SSID-lähetysmuoto päälle. Tällöin langaton verkkosi on lähes näkymätön. 6. Halutessasi voit kytkeä päälle nopeutetun tilan, joka on Tx Brust toiminto langattomille Ralink-sovelluksille. 7. Säädä haluamasi lähetysteho. 8. Klikkaa Tallenna tallentaaksesi haluamasi muutokset tai Kumoa peruaksesi muutokset. 56

57 4.5 Työkalut Valikko avautuu ruudun vasempaan reunaan. Lisäasetukset > Työkalut > Järjestelmäloki Tällä sivulla voit tarkastella järjestelmälokia ja reititystaulukkoa. Halutessasi voit tyhjentää lokitiedot Tyhjennä lokit -painikkeesta. 57

58 Lisäasetukset > Työkalut > Ohjelmiston päivitys Tarpeen mukaan voit asentaa uusimman ohjelmistopäivityksen tämän sivun kautta. Ohjelmiston saat ladattua verkkosivuiltamme osoitteesta Tallenna tiedosto tietokoneellesi. Etsi kyseinen tiedosto Ohjelmistopäivitys-sivulla Selaa -nappia painamalla. Päivitä -nappi päivittää ohjelmistosi tähän uusimpaan versioon. Lisäasetukset > Työkalut > Asetuksien varmistus Voit tehdä varmennustallennuksen tekemistäsi muutoksista Asetuksien varmistus -nappia painamalla ja valitsemalla Tallenna-vaihtoehdon. Kun haluat palauttaa nämä asetukset, klikkaa Ohjelmistopäivitys -kohtaa (ks. Yllä) ja valitse kyseinen tiedosto. 58

59 Lisäasetukset > Työkalut > Tehdasasetuksien palauttaminen Palauta tehdasasetukset -nappia painamalla voit kumota tekemäsi muutokset ja palauttaa oletusasetukset. Varmista painamalla ok. HUOMIO: Laitteen kyljessä olevaa Reset-nappia ei tule käyttää ilman Telewell Oy:n huollolta saatua lupaa! Lisäasetukset > Työkalut > Uudelleenkäynnistys Voit käynnistää laitteen joko Uudelleenkäynnistys -kohdasta tai kytkemällä virrat pois laitteesta. Varmista painamalla ok. Lisäasetukset > Työkalut > Muut Muut-kohdasta voit kytkeä päälle verkkoon liitetyn laitteen etäältä, käyttäen Wake-on-LAN-toimintoa. Voidaksesi käyttää tätä toimintoa, kohdelaitteen Wake-on-LAN pitää olla kytketty päälle, ja sinun tulee tietää laitteen MAC-osoite (esim ). Herätä -nappi lähettää herätyskehotteen kohdelaitteelle välittömästi. 59
