TeleControl. - valvoo ja ohjaa OHJELMOINTI- JA KÄYTTÖOHJE 4.8. Lue tämä ohje huolellisesti ja säilytä se laitteen yhteydessä.

Koko: px
Aloita esitys sivulta:

Download "TeleControl. - valvoo ja ohjaa OHJELMOINTI- JA KÄYTTÖOHJE 4.8. Lue tämä ohje huolellisesti ja säilytä se laitteen yhteydessä."

Transkriptio

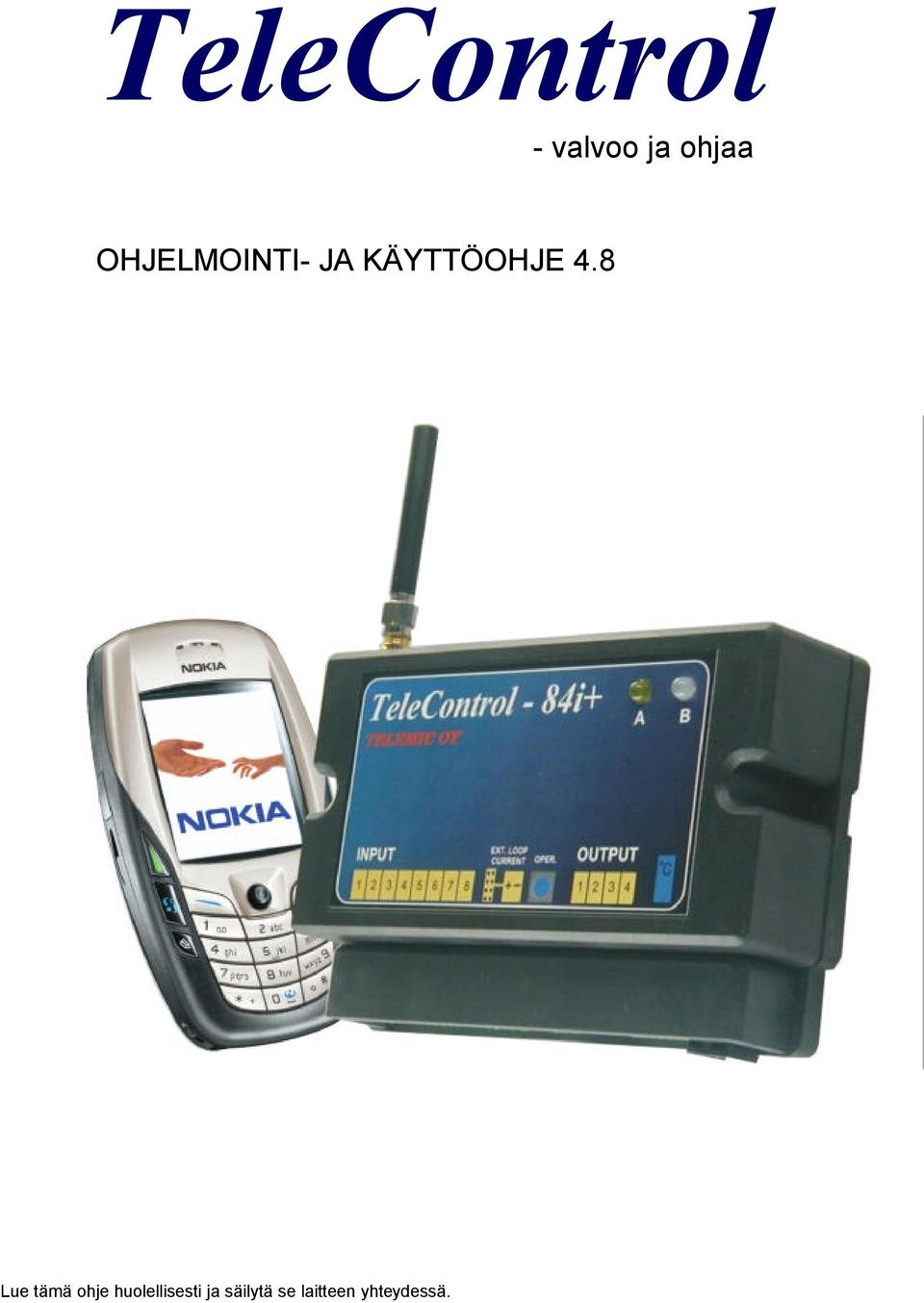

1 TeleControl - valvoo ja ohjaa OHJELMOINTI- JA KÄYTTÖOHJE 4.8 Lue tämä ohje huolellisesti ja säilytä se laitteen yhteydessä.

2 Sisällysluettelo 1. JOHDANTO LAITTEEN KÄYTTÖLIITTYMÄT KÄYTTÖOHJEEN ESITYSTAPA TELECONTROL-MALLIEN EROT OMINAISUUDET LAITTEEN OSAT Merkkivalot Komennot Komentotulkki TOIMINNOT LYHYESTI Sisääntulot Hälytyskanavat Tapahtumalaskuri Aikalaskuri Ohjauslähdöt Aikavälilähetys Haihtumaton muisti Puheluohjaus ja ääniyhteyden muodostaminen Data->SMS / SMS->data Ulkoinen mittakortti AD Ulkoinen relekortti RE Hälytysviestit TOIMINTATILAT Ohjelmointitila Täysvalvontatila Perusvalvontatila...3 Kuorivalvonta Valvontatilan vaihto puhelulla ASENNUS JA TESTAUS PIN-KOODIN POISTAMINEN JA SÄHKÖNSYÖTÖN KYTKENTÄ ASETUSTEN TEKEMINEN Asetusten tekeminen HyperTerminal ohjelmalla Asetusten lataaminen tekstitiedostosta Asetusten tulostaminen tekstitiedostoon Asetusten tekeminen modeemiyhteydellä Esiohjelmoidut asetukset eli profiilit ASENNUKSEN TESTAUS Hälytyskanavan tilan tarkistus Asennusraportti Tilatietojen kysyminen GSM-osan tietojen kysyminen PERUSASETUKSET PUHELINLUETTELO Puhelinnumeron ohjelmoiminen Käyttöoikeustasot...3 Taso 1:...3 Taso 2:...3 Taso 3:...3 Taso 4:...3

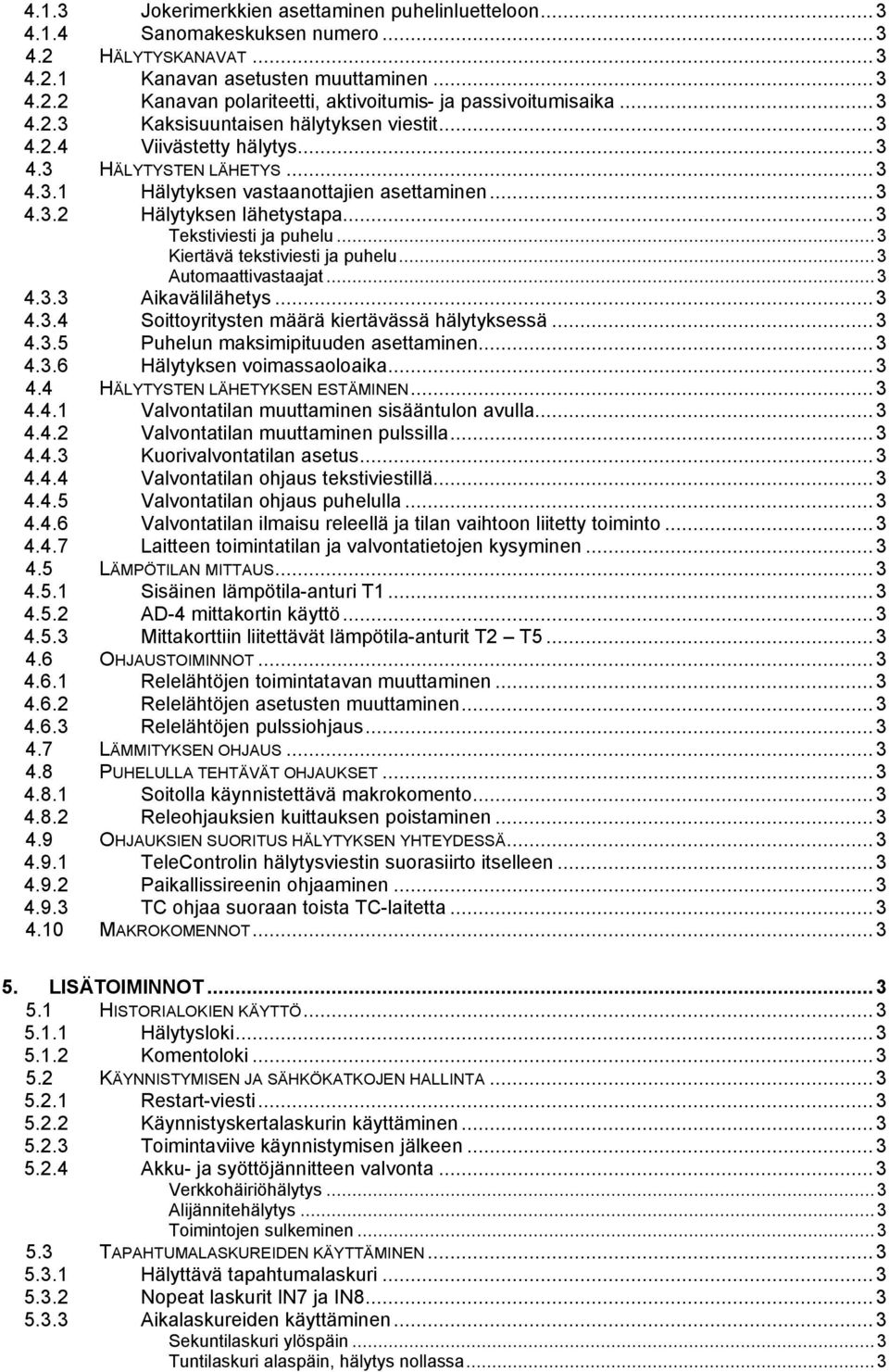

3 4.1.3 Jokerimerkkien asettaminen puhelinluetteloon Sanomakeskuksen numero HÄLYTYSKANAVAT Kanavan asetusten muuttaminen Kanavan polariteetti, aktivoitumis- ja passivoitumisaika Kaksisuuntaisen hälytyksen viestit Viivästetty hälytys HÄLYTYSTEN LÄHETYS Hälytyksen vastaanottajien asettaminen Hälytyksen lähetystapa...3 Tekstiviesti ja puhelu...3 Kiertävä tekstiviesti ja puhelu...3 Automaattivastaajat Aikavälilähetys Soittoyritysten määrä kiertävässä hälytyksessä Puhelun maksimipituuden asettaminen Hälytyksen voimassaoloaika HÄLYTYSTEN LÄHETYKSEN ESTÄMINEN Valvontatilan muuttaminen sisääntulon avulla Valvontatilan muuttaminen pulssilla Kuorivalvontatilan asetus Valvontatilan ohjaus tekstiviestillä Valvontatilan ohjaus puhelulla Valvontatilan ilmaisu releellä ja tilan vaihtoon liitetty toiminto Laitteen toimintatilan ja valvontatietojen kysyminen LÄMPÖTILAN MITTAUS Sisäinen lämpötila-anturi T AD-4 mittakortin käyttö Mittakorttiin liitettävät lämpötila-anturit T2 T OHJAUSTOIMINNOT Relelähtöjen toimintatavan muuttaminen Relelähtöjen asetusten muuttaminen Relelähtöjen pulssiohjaus LÄMMITYKSEN OHJAUS PUHELULLA TEHTÄVÄT OHJAUKSET Soitolla käynnistettävä makrokomento Releohjauksien kuittauksen poistaminen OHJAUKSIEN SUORITUS HÄLYTYKSEN YHTEYDESSÄ TeleControlin hälytysviestin suorasiirto itselleen Paikallissireenin ohjaaminen TC ohjaa suoraan toista TC-laitetta MAKROKOMENNOT LISÄTOIMINNOT HISTORIALOKIEN KÄYTTÖ Hälytysloki Komentoloki KÄYNNISTYMISEN JA SÄHKÖKATKOJEN HALLINTA Restart-viesti Käynnistyskertalaskurin käyttäminen Toimintaviive käynnistymisen jälkeen Akku- ja syöttöjännitteen valvonta...3 Verkkohäiriöhälytys...3 Alijännitehälytys...3 Toimintojen sulkeminen TAPAHTUMALASKUREIDEN KÄYTTÄMINEN Hälyttävä tapahtumalaskuri Nopeat laskurit IN7 ja IN Aikalaskureiden käyttäminen...3 Sekuntilaskuri ylöspäin...3 Tuntilaskuri alaspäin, hälytys nollassa...3

4 Tuntilaskuri ylöspäin, hälytys aseteltavalla arvolla Automaattisesti nollautuva käyttötuntilaskuri Laskurien tallennusaikavälin asettaminen MA VIRTAVIESTIMITTAUS Kulmakertoimen ja offsetin laskeminen Virtaviestimittauksen asetukset Suure GSM-LIIKENTEEN ASETUKSET INx:+/- etuliitteen poistaminen Laitteen nimi Tekstiviestien enimmäismäärän asettaminen Puhelimen SMS-muistipaikkojen tarkistusvälin asettaminen Komentoparametrien tallennuksen viivästys Puheluohjauksen viivästys Tekstiviestikomennon maksimi saapumisviiveen asettaminen Viestien tunnus Porttiohjaus ja kulunvalvonta Hälytysviestin korvaaminen tilatietosanomalla Gsm yhteys poikki / kentän voimakkuus paikallishälytys Mikrofoniliitännän äänenvoimakkuus TeliaSoneran Alerta-palvelun asetus GSM-verkon parametrien kysely GSM-verkon naapurisolujen tiedot TC:n ohjelmaversion kysyminen TC:n hälytyspuskurin nollaus SARJAPORTIN TOIMINNOT Sarjaportin nopeuden asetus Läpikytketty datayhteys Tekstiviestin muunnos dataksi Datan muunnos tekstiviestiksi...3 Loppumerkki -lähetys...3 Alkumerkki + aikavalvonta -lähetys Sarjaportin aikavalvonnan asetus AT-modeemi...3 Modeemin alustus...3 Käyttöönotto...3 Toiminta lähtevässä suunnassa...3 Toiminta tulevassa suunnassa Komentoyhteys sarjaportin kautta Komentoyhteys GSM-modeemin kautta GPS laitteen liittäminen...3 GPS paikannustiedon kysyminen...3 Paikkatietohälytys...3 Benefon ESC paikannustoiminnot VIAN MÄÄRITTÄMINEN KOMENTOLUETTELO JA OLETUSARVOT TEKNISET OMINAISUUDET VALVONTASILMUKOIDEN LIITÄNNÄT VIRRANSYÖTTÖ-, SARJA- JA AUDIOLIITTIMET AD-4 ULKOINEN MITTAKORTTI ANTUREIDEN KAAPELOINTI JA RE-4 KORTIN ASENNUS HAKEMISTO...3 TC_käyttöohje 4_8_fi_111.doc

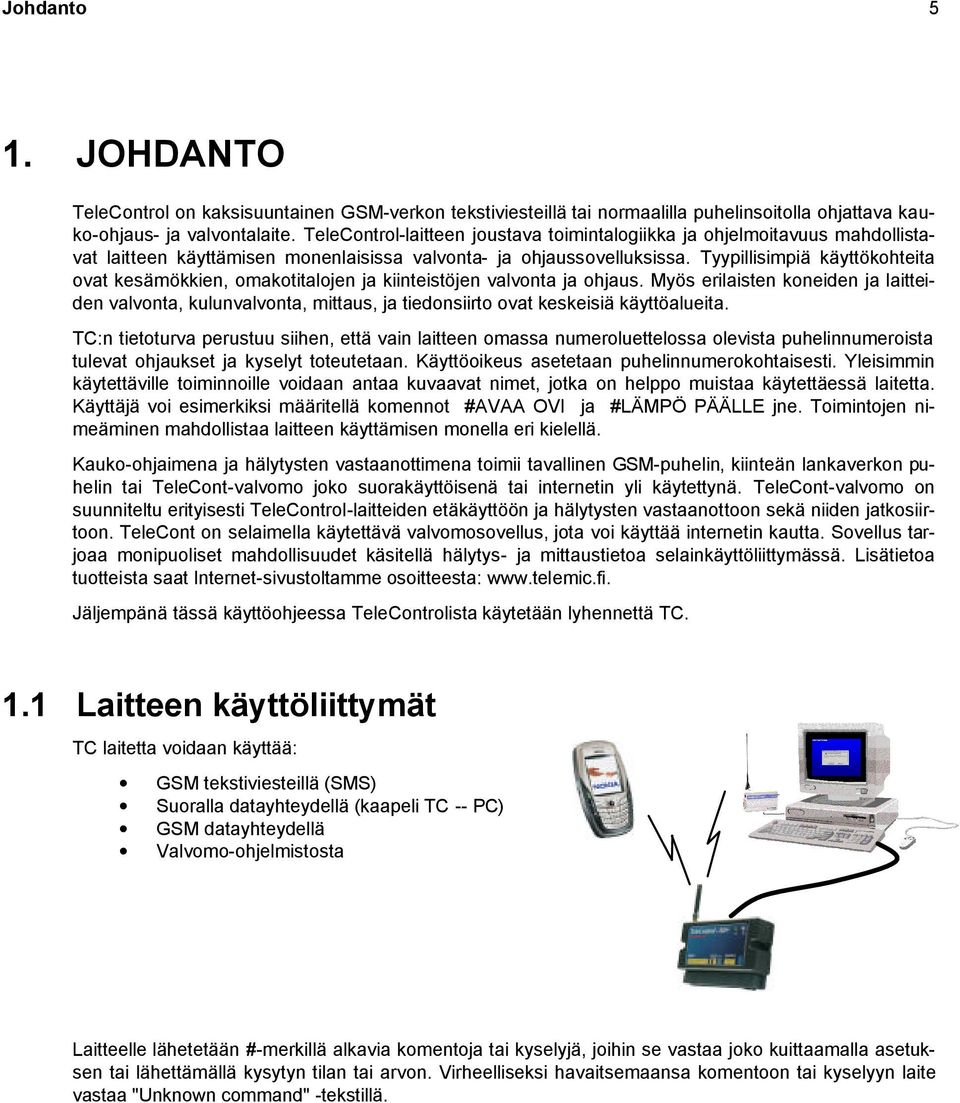

5 Johdanto 5 1. JOHDANTO TeleControl on kaksisuuntainen GSM-verkon tekstiviesteillä tai normaalilla puhelinsoitolla ohjattava kauko-ohjaus- ja valvontalaite. TeleControl-laitteen joustava toimintalogiikka ja ohjelmoitavuus mahdollistavat laitteen käyttämisen monenlaisissa valvonta- ja ohjaussovelluksissa. Tyypillisimpiä käyttökohteita ovat kesämökkien, omakotitalojen ja kiinteistöjen valvonta ja ohjaus. Myös erilaisten koneiden ja laitteiden valvonta, kulunvalvonta, mittaus, ja tiedonsiirto ovat keskeisiä käyttöalueita. TC:n tietoturva perustuu siihen, että vain laitteen omassa numeroluettelossa olevista puhelinnumeroista tulevat ohjaukset ja kyselyt toteutetaan. Käyttöoikeus asetetaan puhelinnumerokohtaisesti. Yleisimmin käytettäville toiminnoille voidaan antaa kuvaavat nimet, jotka on helppo muistaa käytettäessä laitetta. Käyttäjä voi esimerkiksi määritellä komennot #AVAA OVI ja #LÄMPÖ PÄÄLLE jne. Toimintojen nimeäminen mahdollistaa laitteen käyttämisen monella eri kielellä. Kauko-ohjaimena ja hälytysten vastaanottimena toimii tavallinen GSM-puhelin, kiinteän lankaverkon puhelin tai TeleCont-valvomo joko suorakäyttöisenä tai internetin yli käytettynä. TeleCont-valvomo on suunniteltu erityisesti TeleControl-laitteiden etäkäyttöön ja hälytysten vastaanottoon sekä niiden jatkosiirtoon. TeleCont on selaimella käytettävä valvomosovellus, jota voi käyttää internetin kautta. Sovellus tarjoaa monipuoliset mahdollisuudet käsitellä hälytys- ja mittaustietoa selainkäyttöliittymässä. Lisätietoa tuotteista saat Internet-sivustoltamme osoitteesta: Jäljempänä tässä käyttöohjeessa TeleControlista käytetään lyhennettä TC. 1.1 Laitteen käyttöliittymät TC laitetta voidaan käyttää: GSM tekstiviesteillä (SMS) Suoralla datayhteydellä (kaapeli TC -- PC) GSM datayhteydellä Valvomo-ohjelmistosta Laitteelle lähetetään #-merkillä alkavia komentoja tai kyselyjä, joihin se vastaa joko kuittaamalla asetuksen tai lähettämällä kysytyn tilan tai arvon. Virheelliseksi havaitsemaansa komentoon tai kyselyyn laite vastaa "Unknown command" -tekstillä.

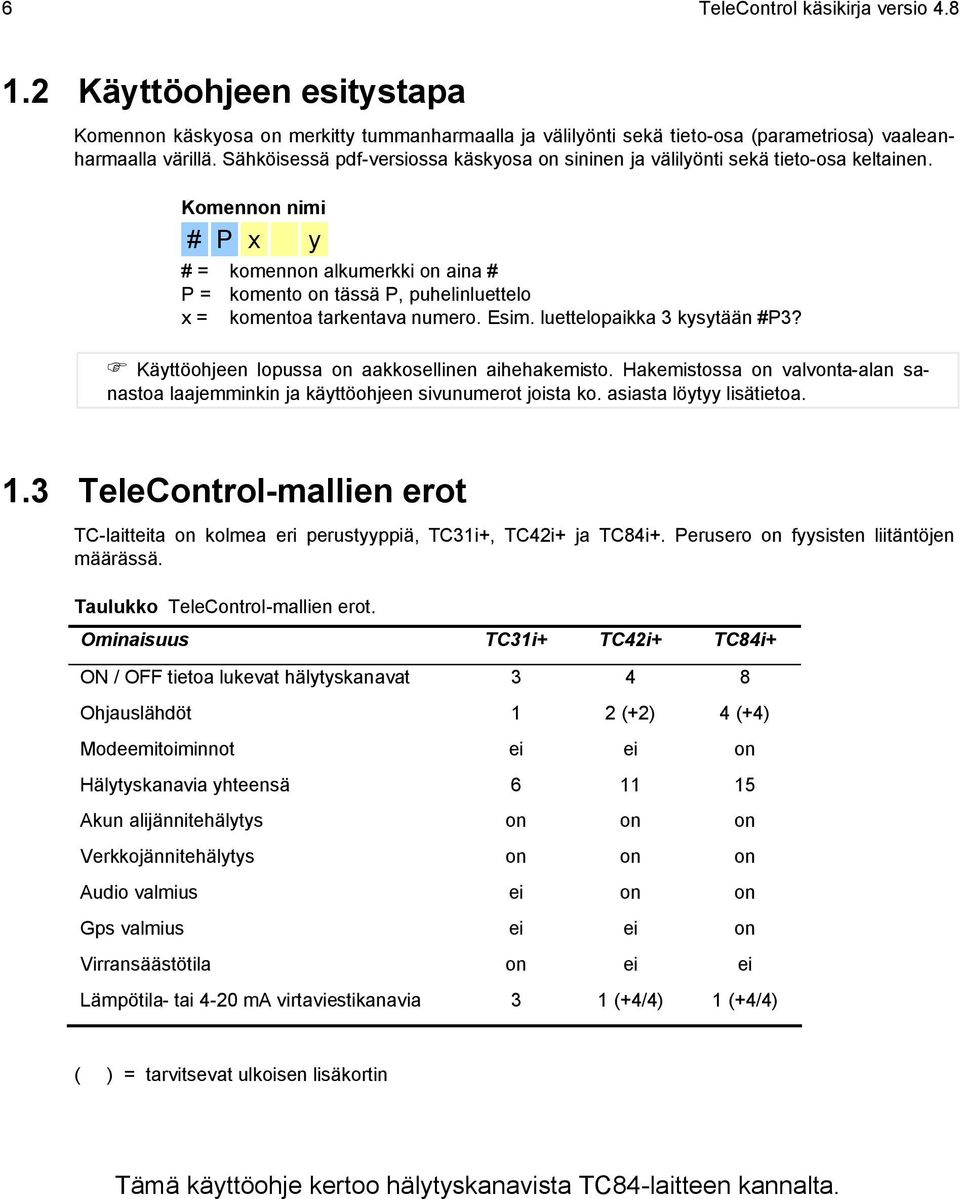

6 6 TeleControl käsikirja versio Käyttöohjeen esitystapa Komennon käskyosa on merkitty tummanharmaalla ja välilyönti sekä tieto-osa (parametriosa) vaaleanharmaalla värillä. Sähköisessä pdf-versiossa käskyosa on sininen ja välilyönti sekä tieto-osa keltainen. Komennon nimi # P x y # = komennon alkumerkki on aina # P = komento on tässä P, puhelinluettelo x = komentoa tarkentava numero. Esim. luettelopaikka 3 kysytään #P3? Käyttöohjeen lopussa on aakkosellinen aihehakemisto. Hakemistossa on valvonta-alan sanastoa laajemminkin ja käyttöohjeen sivunumerot joista ko. asiasta löytyy lisätietoa. 1.3 TeleControl-mallien erot TC-laitteita on kolmea eri perustyyppiä, TC31i+, TC42i+ ja TC84i+. Perusero on fyysisten liitäntöjen määrässä. Taulukko TeleControl-mallien erot. Ominaisuus TC31i+ TC42i+ TC84i+ ON / OFF tietoa lukevat hälytyskanavat Ohjauslähdöt 1 2 (+2) 4 (+4) Modeemitoiminnot ei ei on Hälytyskanavia yhteensä Akun alijännitehälytys on on on Verkkojännitehälytys on on on Audio valmius ei on on Gps valmius ei ei on Virransäästötila on ei ei Lämpötila- tai 4-20 ma virtaviestikanavia 3 1 (+4/4) 1 (+4/4) ( ) = tarvitsevat ulkoisen lisäkortin Tämä käyttöohje kertoo hälytyskanavista TC84-laitteen kannalta.

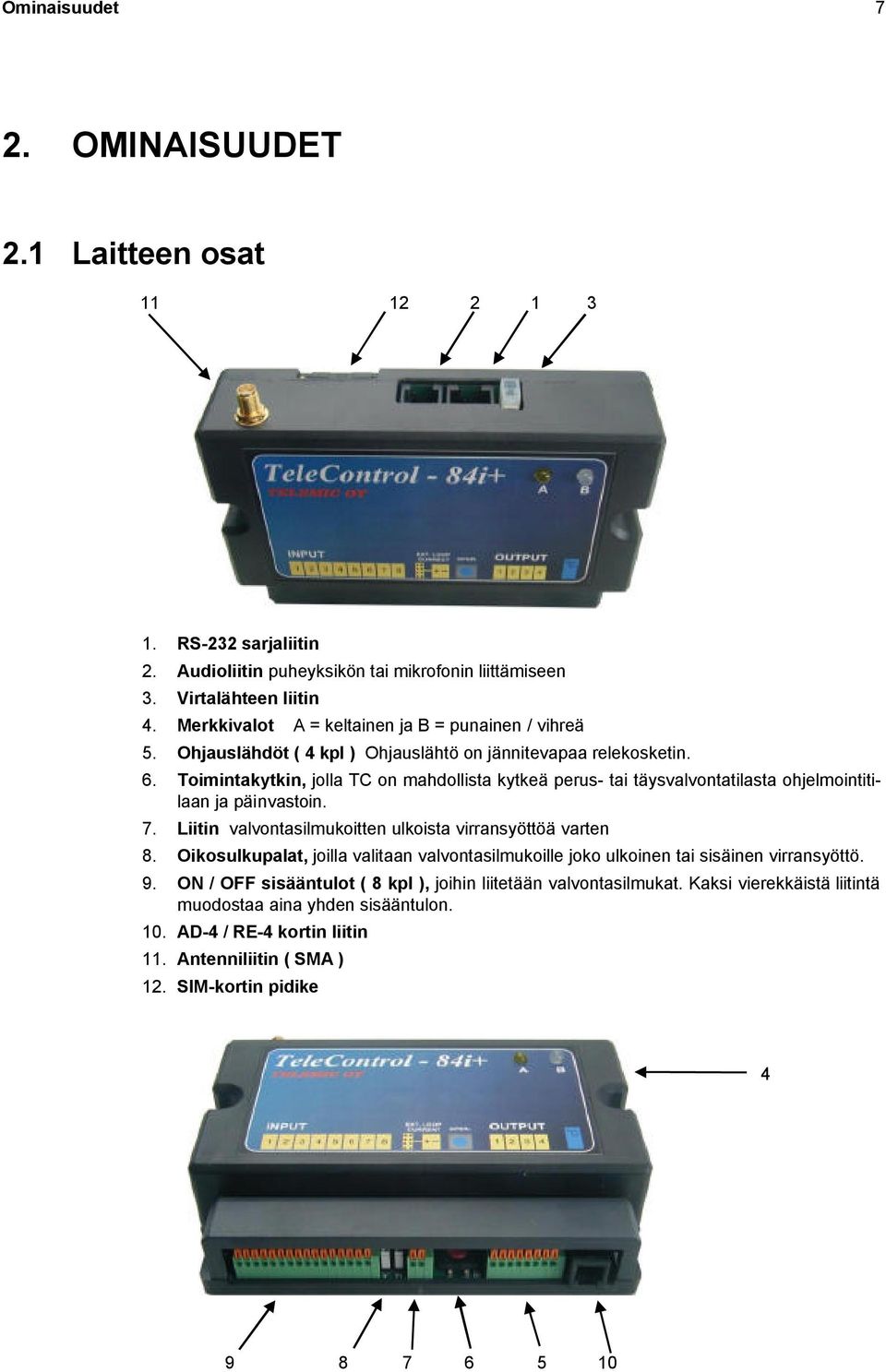

7 Ominaisuudet 7 2. OMINAISUUDET 2.1 Laitteen osat RS-232 sarjaliitin 2. Audioliitin puheyksikön tai mikrofonin liittämiseen 3. Virtalähteen liitin 4. Merkkivalot A = keltainen ja B = punainen / vihreä 5. Ohjauslähdöt ( 4 kpl ) Ohjauslähtö on jännitevapaa relekosketin. 6. Toimintakytkin, jolla TC on mahdollista kytkeä perus- tai täysvalvontatilasta ohjelmointitilaan ja päinvastoin. 7. Liitin valvontasilmukoitten ulkoista virransyöttöä varten 8. Oikosulkupalat, joilla valitaan valvontasilmukoille joko ulkoinen tai sisäinen virransyöttö. 9. ON / OFF sisääntulot ( 8 kpl ), joihin liitetään valvontasilmukat. Kaksi vierekkäistä liitintä muodostaa aina yhden sisääntulon. 10. AD-4 / RE-4 kortin liitin 11. Antenniliitin ( SMA ) 12. SIM-kortin pidike

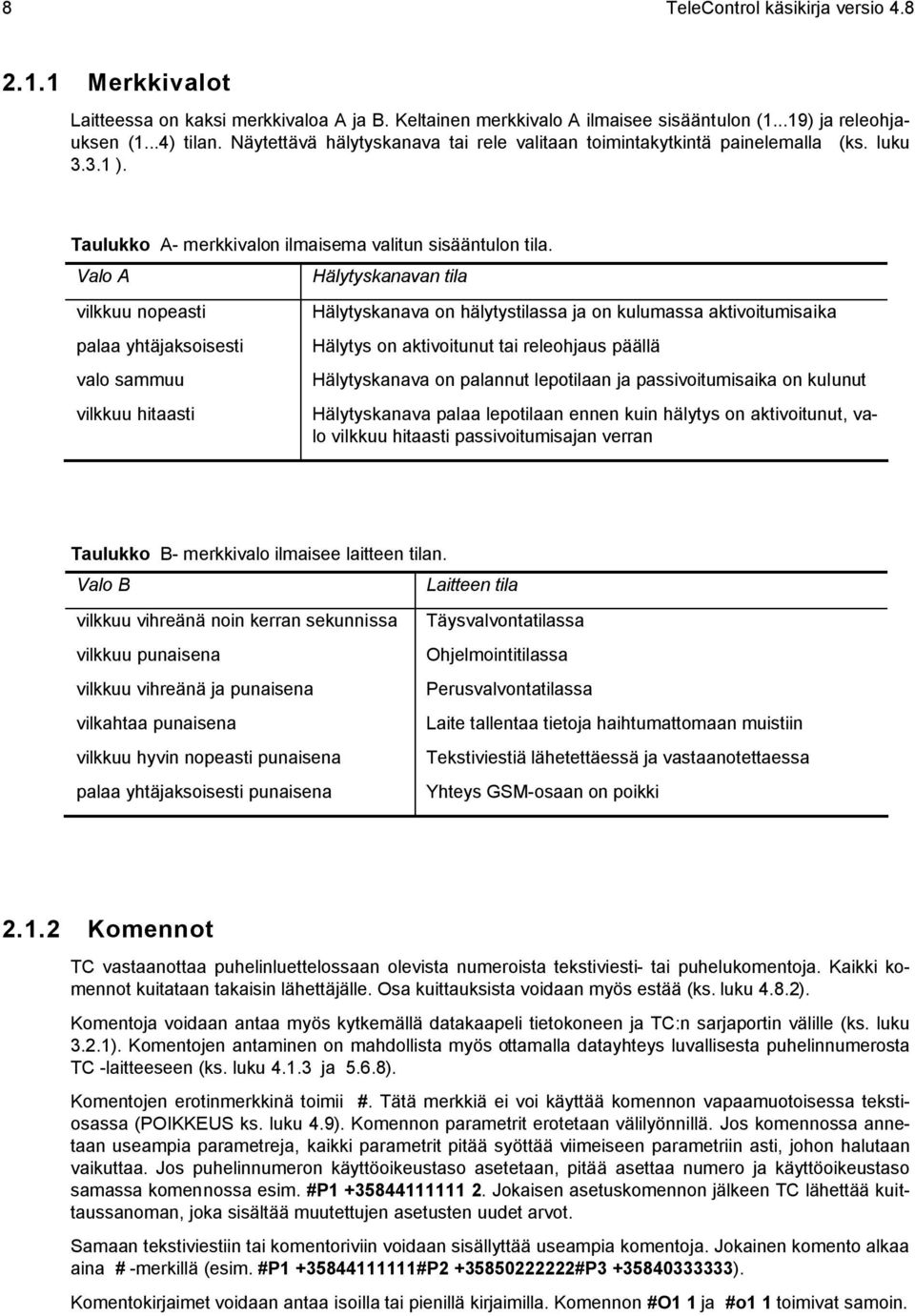

8 8 TeleControl käsikirja versio Merkkivalot Laitteessa on kaksi merkkivaloa A ja B. Keltainen merkkivalo A ilmaisee sisääntulon (1...19) ja releohjauksen (1...4) tilan. Näytettävä hälytyskanava tai rele valitaan toimintakytkintä painelemalla (ks. luku ). Taulukko A- merkkivalon ilmaisema valitun sisääntulon tila. Valo A vilkkuu nopeasti palaa yhtäjaksoisesti valo sammuu vilkkuu hitaasti Hälytyskanavan tila Hälytyskanava on hälytystilassa ja on kulumassa aktivoitumisaika Hälytys on aktivoitunut tai releohjaus päällä Hälytyskanava on palannut lepotilaan ja passivoitumisaika on kulunut Hälytyskanava palaa lepotilaan ennen kuin hälytys on aktivoitunut, valo vilkkuu hitaasti passivoitumisajan verran Taulukko B- merkkivalo ilmaisee laitteen tilan. Valo B Laitteen tila vilkkuu vihreänä noin kerran sekunnissa Täysvalvontatilassa vilkkuu punaisena Ohjelmointitilassa vilkkuu vihreänä ja punaisena Perusvalvontatilassa vilkahtaa punaisena Laite tallentaa tietoja haihtumattomaan muistiin vilkkuu hyvin nopeasti punaisena Tekstiviestiä lähetettäessä ja vastaanotettaessa palaa yhtäjaksoisesti punaisena Yhteys GSM-osaan on poikki Komennot TC vastaanottaa puhelinluettelossaan olevista numeroista tekstiviesti- tai puhelukomentoja. Kaikki komennot kuitataan takaisin lähettäjälle. Osa kuittauksista voidaan myös estää (ks. luku 4.8.2). Komentoja voidaan antaa myös kytkemällä datakaapeli tietokoneen ja TC:n sarjaportin välille (ks. luku 3.2.1). Komentojen antaminen on mahdollista myös ottamalla datayhteys luvallisesta puhelinnumerosta TC -laitteeseen (ks. luku ja 5.6.8). Komentojen erotinmerkkinä toimii #. Tätä merkkiä ei voi käyttää komennon vapaamuotoisessa tekstiosassa (POIKKEUS ks. luku 4.9). Komennon parametrit erotetaan välilyönnillä. Jos komennossa annetaan useampia parametreja, kaikki parametrit pitää syöttää viimeiseen parametriin asti, johon halutaan vaikuttaa. Jos puhelinnumeron käyttöoikeustaso asetetaan, pitää asettaa numero ja käyttöoikeustaso samassa komennossa esim. #P Jokaisen asetuskomennon jälkeen TC lähettää kuittaussanoman, joka sisältää muutettujen asetusten uudet arvot. Samaan tekstiviestiin tai komentoriviin voidaan sisällyttää useampia komentoja. Jokainen komento alkaa aina # -merkillä (esim. #P #P #P ). Komentokirjaimet voidaan antaa isoilla tai pienillä kirjaimilla. Komennon #O1 1 ja #o1 1 toimivat samoin.

9 Ominaisuudet 9 Laitteen asetukset kysytään lisäämällä komennon perään kysymysmerkki. Esimerkiksi puhelinluettelon sisällön voi kysyä komennolla #P?. Komento tulostaa satapaikkaisen puhelinluettelon 21 ensimmäistä luettelopaikkaa (ks luku 4.1.1). Vastaanottaja saa useampia tekstiviestejä, jos kaikki vastaustiedot eivät mahdu samaan viestiin. (Tulevien sanomien järjestys saattaa muuttua sanomakeskuksessa) Koska joissakin tapauksissa kyselykomento poikkeaa vain kysymysmerkin verran hyväksytystä asetuskomennosta, on oltava huolellinen ettei esim. ylimääräisiä välilyöntejä ole kyselykomennossa. TC:n antamasta vastausviestistä kyllä näkee jos on tehnyt virheen. Hälytyskanavan hälytysviestiin voidaan sijoittaa komentoja käyttämällä (kautta) /-merkkiä #-merkin edessä. /-merkki estää komennon suorituksen ohjelmoinnin yhteydessä. #I Hälytys /#O asetus ohjaa 1 relettä hälytyksen yhteydessä. Tunnistamaton komento Jos TC vastaanottaa komennon, jota se ei tunne, mutta komento on oikean komennon kaltainen, se palauttaa komennon lähettäjälle tekstin Unknown command Taulukko Esimerkkejä komennoista Komento Selitys #P? Tulostaa luettelopaikkojen 0-20 sisällön #P50-55 Tulostaa luettelopaikkojen sisällön #P5?? Tulostaa luettelopaikan 5 sisällön ja tälle numerolle asetetut makrokomennot #Px nnnnnnn Ohjelmoi numeron 'nnnnn' paikkaan x #I? Tulostaa kaikkien hälytyskanavien asetukset #Ix a b c d yyyyyy Ohjelmoi kanavan x parametrit a b c d ja tekstin y #O? Tulostaa kaikkien ohjauslähtöjen tilat #Ox? Tulostaa vain ohjauslähdön x tilan (x = 1..4) #Ox 0 tai #Ox 1 Avaa (0) tai sulkee (1) ohjauslähdön x #Ox Ohjauslähtö x antaa 0,5 sek. mittaisia pulsseja 20 kpl #S6? Tulostaa lämpötila-arvot antureilta T2 T5 ilman asetettuja raja-arvoja Komentotulkki Laitteen ohjelmiston sitä osaa, joka suorittaa käyttäjän antamat komennot kutsutaan komentotulkiksi. Komennot annetaan tekstiviesteillä tai datayhteydellä. Komentotulkki tulkitsee antamiesi komentojen oikeellisuuden, suorittaa ne ja palauttaa vastauksen. Vastaus kertoo komennon antajalle, että komento on suoritettu. Jos komennossa on virhe tai komentotulkki en tunnista komentoa, se palauttaa virheilmoituksen.

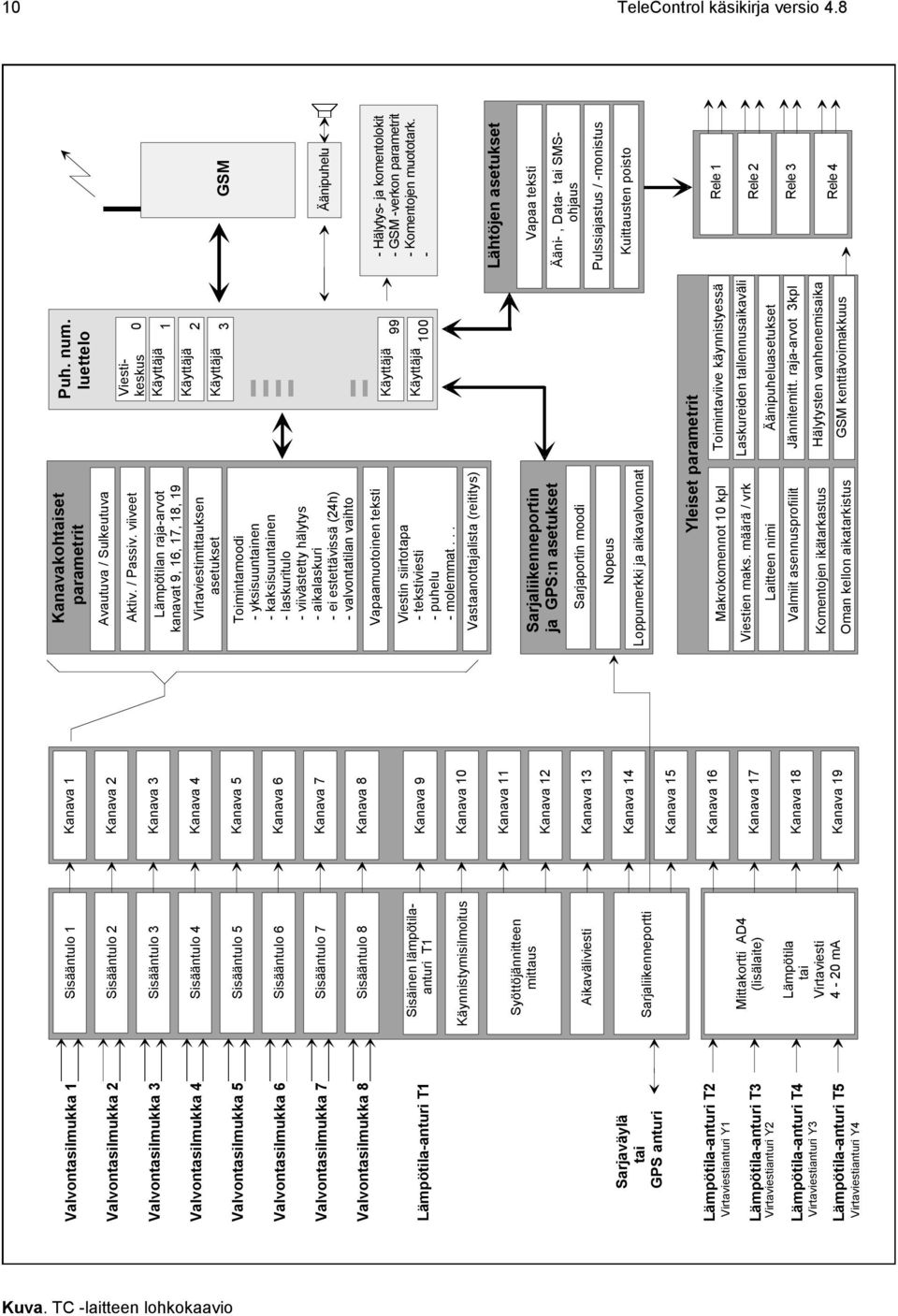

10 10 TeleControl käsikirja versio 4.8 Valvontasilmukka 1 Sisääntulo 1 Kanava 1 Valvontasilmukka 2 Sisääntulo 2 Kanava 2 Valvontasilmukka 3 Sisääntulo 3 Kanava 3 Valvontasilmukka 4 Sisääntulo 4 Kanava 4 Valvontasilmukka 5 Sisääntulo 5 Kanava 5 Valvontasilmukka 6 Sisääntulo 6 Kanava 6 Valvontasilmukka 7 Sisääntulo 7 Kanava 7 Valvontasilmukka 8 Sisääntulo 8 Kanava 8 Lämpötila-anturi T1 Sisäinen lämpötilaanturi T1 Kanava 9 Käynnistymisilmoitus Kanava 10 Syöttöjännitteen mittaus Kanava 11 Kanava 12 Aikaväliviesti Kanava 13 Sarjaväylä tai GPS anturi Sarjaliikenneportti Kanava 14 Kanava 15 Lämpötila-anturi T2 Virtaviestianturi Y1 Lämpötila-anturi T3 Virtaviestianturi Y2 Lämpötila-anturi T4 Virtaviestianturi Y3 Lämpötila-anturi T5 Virtaviestianturi Y4 Mittakortti AD4 (lisälaite) Lämpötila tai Virtaviesti 4-20 ma Kanava 16 Kanava 17 Kanava 18 Kanava 19 Kanavakohtaiset parametrit Avautuva / Sulkeutuva Aktiv. / Passiv. viiveet Lämpötilan raja-arvot kanavat 9, 16, 17, 18, 19 Virtaviestimittauksen asetukset Toimintamoodi - yksisuuntainen - kaksisuuntainen - laskuritulo - viivästetty hälytys - aikalaskuri - ei estettävissä (24h) - valvontatilan vaihto Puh. num. luettelo Viestikeskus Käyttäjä Käyttäjä Käyttäjä Vapaamuotoinen teksti Viestin siirtotapa - tekstiviesti - puhelu - molemmat... Vastaanottajalista (reititys) Käyttäjä Käyttäjä Sarjaliikenneportin ja GPS:n asetukset Sarjaportin moodi Nopeus Loppumerkki ja aikavalvonnat Yleiset parametrit Makrokomennot 10 kpl Viestien maks. määrä / vrk Toimintaviive käynnistyessä Laskureiden tallennusaikaväli Laitteen nimi Valmiit asennusprofiilit Äänipuheluasetukset Jännitemitt. raja-arvot 3kpl Komentojen ikätarkastus Oman kellon aikatarkistus Hälytysten vanhenemisaika GSM kenttävoimakkuus GSM Äänipuhelu - Hälytys- ja komentolokit - GSM -verkon parametrit - Komentojen muototark. - Lähtöjen asetukset Vapaa teksti Ääni-, Data- tai SMSohjaus Pulssiajastus / -monistus Kuittausten poisto Rele 1 Rele 2 Rele 3 Rele 4 Kuva. TC -laitteen lohkokaavio

11 Ominaisuudet Toiminnot lyhyesti Sisääntulot Sisääntulot ovat TC laitteessa fyysisiä liitäntöjä joihin oheislaitteita kytketään. Tyypillisiä sisääntuloihin kytkettäviä laitteita ovat murto-, palo- ja kosteusilmaisimet. Sisääntulon kautta saatu tieto siirtyy hälytyskanavaksi kutsuttuun päättely-yksikköön Hälytyskanavat Hälytyskanava on TC:n ohjelmassa oleva toimintaa ohjaava päättely-yksikkö, jonka asetuksia muuttamalla laitteen toiminta saadaan halutunlaiseksi. Sisääntulojen kautta saatu tieto käsitellään hälytyskanavassa. Hälytyskanavia on 16 kpl ja ulkoisen mittauskortin avulla 19 kpl. Kaikki hälytyskanavat toimivat itsenäisesti. Jokaisen hälytyskanavan toimintaa ohjaavat parametrit voidaan asettaa erikseen. Hälytykset lähetetään oletusarvoisesti kaikkiin laitteen puhelinluettelossa mainittuihin numeroihin. Hälytykset voidaan myös ohjata eli reitittää hälytyskanavakohtaisesti vain tiettyihin puhelinluettelossa mainittuihin numeroihin. Hälytysviestit lähetetään oletusarvoisesti tekstiviesteinä. Myös äänipuhelut ovat mahdollisia, niissä ei kuitenkaan siirretä informaatiota Tapahtumalaskuri Hälytyskanavia voidaan käyttää myös laskurituloina. Aina kun sisääntulo aktivoituu, ko. sisääntulon laskuria askelletaan. Laskurit ovat 32-bittisiä, joten niiden maksimiarvot ovat Tästä toiminnosta voidaan lähettää hälytys kun asetettu hälytysraja on saavutettu Aikalaskuri Jokainen hälytyskanava voidaan asettaa toimimaan myös aikalaskurina. Kun sisääntulo on aktiivinen, hälytyskanavan laskuri laskee aikaa sekunteina tai tunteina sen sijaan, että se laskisi tapahtumia. Tästä toiminnosta voidaan lähettää hälytys kun asetettu aika on kulunut / saavutettu Ohjauslähdöt Ohjauslähtöjä on neljä (8) kappaletta. Ohjauslähtö ohjataan kiinni tai auki tekstiviestillä tai puhelinsoitolla. Ohjauksen jälkeen laite kuittaa komennon lähettämällä asetetun ohjauksen tilan tekstiviestinä numeroon, josta ko. ohjauskomento lähetettiin. Ohjaukseen voidaan asettaa aika, jonka jälkeen tila palautetaan ennalleen. Toimintoa voidaan käyttää hyväksi esimerkiksi ovien sähkölukkojen ohjauksessa. Ajastetulle toiminnolle voidaan myös antaa määrä, kuinka monta kertaa ajastus (pulssi) suoritetaan Aikavälilähetys TC voi lähettää aikavälisanoman, jolla se kertoo olevansa "elossa". Sanoman sisältämä tieto voidaan valita. Aikavälilähetys on kätevä tapa siirtää esim. mittaustiedot valvomoon (ks. luku 4.3.3). Automaattinen aikaväliviesti eli aikavälilähetys lähetetään kanavan 13 kautta. Oletusarvoisesti toiminto ei ole päällä Haihtumaton muisti Laite tallettaa komennossa annetut asetukset eli parametrit haihtumattomaan muistiin heti komennon käsittelyn jälkeen. Tätä toimintoa voidaan muuttaa komennolla #A33 x (ks. luku 5.5.5) Laskurien arvot tallennetaan #A3-komennolla annetun ajan välein (ks. luku 5.3.5). Oletusarvo on kymmenen minuuttia. Laitteen muistin voi tyhjentää painamalla toimintakytkintä samanaikaisesti, kun virta kytketään päälle. Toimintakytkintä on painettava yhtäjaksoisesti niin kauan (4 5 s.), että merkkivalo A on vilkahtanut keltaisena ja merkkivalo B vihreänä.

12 12 TeleControl käsikirja versio Puheluohjaus ja ääniyhteyden muodostaminen Oletusarvoisesti TC vastaa tulevaan puheluun (ks. luku 4.8). Puhelinsoitolla voidaan suorittaa releohjaus, toimintatilan muutos tai muodostaa ääniyhteys kohteeseen. TC katkaisee tulevan puhelu välittömästi, jos se tulee numerosta jota ei ole mainittu TC:n puhelinluettelossa. Toiminto estää laitteen häirinnän soittamalla siihen puheluita. Toiminto vaatii, että tulevaan puheluun vastaaminen on sallittu #A8 1 (oletusarvo). Ääniyhteyden muodostamiseen tarvitaan kaiutin-mikrofoni lisälaite tai pelkkä mikrofoni. Kauko-ohjattu kuuntelu on laitonta, ellei sitä ole ilmaistu kuunneltavassa kohteessa niin selkeästi, että erehtymisen vaaraa ei ole Data->SMS / SMS->data Sarjaporttiin syötettävä data lähetetään tekstiviestinä eteenpäin kuten silmukkahälytykset tai saapuva tekstiviesti voidaan lähettää suoraan sarjaporttiin (ks. luku 5.6) Ulkoinen mittakortti AD-4 TC -laitteeseen voidaan liittää ulkoinen mittakortti joka sisältää 4 kpl analogi- sisääntuloja. Sisääntuloihin voidaan kytkeä NTC-lämpötila-antureita tai 4 20 ma virtaviestiä lähettäviä mitta-antureita. Mittakortti kytketään joko suoraan liittimeen (10) tai RE-4 kortin liittimeen (AD). Mittakortti liittyy hälytyskanaviin (ks. luku ) Ulkoinen relekortti RE-4 TC -laitteeseen voidaan liittää ulkoinen relekortti joka sisältää 4 kpl tehoreleitä 230 VAC kytkemiseen. Relekortti liitetään liittimeen (10). Relekoskettimien ja jousivoimaliittimien tehonkesto on 230VAC / 10A. Ulkoiset releet toimivat yhtä aikaa rinnakkain TC:n omien pienjännitereleiden kanssa, jollei parametria #A42 ole asetettu arvoon Hälytysviestit Hälytysviestissä on oletusarvoisesti vakio-osa ja käyttäjän määrittelemä osa. Vakio-osa on INx:+ tai INx:- riippuen onko hälytys aktivoitunut vai passivoitunut. x on silmukan numero. Viestit voivat olla esimerkiksi seuraavia: IN2:+ Ovi auki yli 10 minuuttia IN5:+ Liikettä mökillä Ylemmässä viestissä käyttäjä on ohjelmoinut hälytyskanavalle 2 tekstin "Ovi auki yli 10 minuuttia", viesti lähetetään kanavan aktivoitumisesta. Toisessa esimerkissä valvontasilmukkaan 5 on kytketty liiketunnistin ja teksti ohjelmoitu sen mukaan. Vakio-osa INx on valvomokäyttöjä varten ja se on poiskytkettävissä (ks. luku 5.5.1). 2.3 Toimintatilat TC:llä on kolme toiminnallista tilaa. Ohjelmointitila (merkkivalo B vilkkuu punaisena) Täysvalvontatila (merkkivalo B vilkkuu vihreänä) Perusvalvontatila (merkkivalo B vilkkuu punaisena ja vihreänä) Vaihto ohjelmointi- ja valvontatilojen välillä tapahtuu laitteen toimintakytkimen avulla. Ohjelmointitilasta perus- tai täysvalvontatilaan päästään myös komennolla #ON.

13 Ominaisuudet Ohjelmointitila Ohjelmointitilassa laitteen käyttö ei ole suojattua. Kuka tahansa voi lähettää komentoja ja muuttaa laitteen asetuksia. Laite menee automaattisesti tähän tilaan ensi kertaa käyttöönotettaessa. Täysvalvontatilasta päästään tähän tilaan painamalla toimintakytkintä yli 3 sekuntia. Valvonta- ja ohjaustoiminnot ovat käytössä normaalisti. Merkkivalo B vilkkuu punaisena tämän tilan merkiksi. TC poistuu ohjelmointitilasta joko täysvalvonta- tai perusvalvontatilaan kun toimintakytkimellä annetaan lyhyt pulssi tai laitteelle lähetetään komento #ON. Tämä edellyttää kuitenkin, että puhelinluettelossa on ainakin yksi numero asetettuna Täysvalvontatila Tämä on laitteen normaali käyttötila. Tällöin laite on suojattu ulkopuolisilta käyttäjiltä, vain laitteen puhelinnumeroluettelossa olevista numeroista on mahdollisuus lähettää komentoja ja niiden on mahdollista vastaanottaa tietoa. Ohjelmointitilasta päästään tähän tilaan painamalla toimintakytkintä hetkellisesti. Merkkivalo B vilkkuu vihreänä tämän tilan merkiksi Perusvalvontatila Perusvalvontatilassa laite ei lähetä hälytyksiä muilta kuin niiltä kanavilta, joille toiminto on ohjelmoitu (ks. luku h valvonta). Muilta kanavilta hälytyksiä ei lähetetä, kaikki ohjaukset, laskurit ja muut valvonnat toimivat normaalisti. Merkkivalo B vilkkuu punaisena ja vihreänä perusvalvontatilan merkiksi. Perusvalvontatila voidaan ohjata päälle ja pois: jonkin hälytyskanavan ohjaamana kosketintieto tai pulssiohjaus (ks. luku 4.2) komennolla #ON #OFF puhelinsoitolla (ks. luku 4.4) Täys- ja perusvalvontatilojen vaihdon yhteydessä TC voi suorittaa käyttäjän sille asettamat makrokomennot, sulkea esim. päävesiventtiilin, katkaista määrätyt sähkösyötöt jne. (ks. luku 4.4.6) Aina viimeiseksi tullut valvontatilan muutosohjaus on voimassa riippumatta millä tavalla ohjaus on tehty! Suositellaan, että käytetään vain yhtä kohteeseen sopivaa muuttamistapaa sekaannusten välttämiseksi. Kuorivalvonta Kuorivalvonta ei ole varsinaisesti erillinen toimintatila, vaan perusvalvontatilan toiminnallisuutta. Kuorivalvontatilassa muutetaan yhden tai useamman hälytyskanavan toimintamoodia niin, että valvonta on päällä vaikka TC on perusvalvontatilassa. Tämä on tarpeen esim. erillisen autotallin tai omakotitalon ulko-ovien valvonnassa yön aikana kun talossa nukutaan. Kuorivalvontatilan ohjaus voidaan toteuttaa erillisellä kytkimellä tai tekstiviestikomennolla. Suositellaan erillisen kytkimen käyttöä, koska tila ei erikseen näy laitteen merkkivaloissa eikä tilakyselyissä. (ks. luku 4.4.3) Valvontatilan vaihto puhelulla Täysvalvontatila asetetaan päälle ja pois soittamalla TeleControl-laitteen GSM-liittymään tavallinen puhelu. Laite ilmoittaa merkkiäänellä tilan, johon laite jää kun puhelu suljetaan merkkiäänen jälkeen. Yksi PIIP tarkoittaa, että täysvalvontatila menee päälle ja kaksi PIIP PIIP, että laite siirtyy perusvalvontatilaan eli hälytyksiä ei siirretä. Toiminta vastaa useissa henkilöautoissa käytettyä logiikkaa, jossa vilkut välähtävät kerran kun auto lukittuu ja kaksi kertaa kun lukitus avautuu. Jotta valvontatilan vaihto olisi mahdollista puhelinsoitolla, tulee käyttäjän puhelinnumeroa ohjelmoitaessa antaa luku 101 makrokomennon numeron paikalla (ks ).

14 14 TeleControl käsikirja versio ASENNUS JA TESTAUS TeleControl asennetaan kuivaan ja lämpimään tilaan. Jos TC -laitteen ulkoisiin ohjausreleisiin kytketään 230V jännitteellä toimivia laitteita, asennuksen saa suorittaa vain sähköasentaja. Asennukset suoritetaan TC laitteen ollessa sähköttömänä. Kaikki liitännät ovat ns. jousivoimaliittimillä, joten mitään työkaluja ei välttämättä tarvita. Liitettävän johtimen eriste kuoritaan n. 5-7 mm:n matkalta ja johdin työnnetään liittimen reikään samalla painaen esim. kynnellä liittimen yläpuolella olevaa oranssia painiketta. Johdin saadaan pois työntämällä liittimen yläpuolella olevaa oranssia painiketta ja vetämällä samanaikaisesti johtimesta varovasti. Älä taivuta johtimen päätä kaksinkerroin. Taivutetun johtimen poisto liittimestä on vaikeaa. Kytkentä kannattaa tehdä käyttöohjeessa olevien kytkentäkaavioiden mukaan siltä osin kuin se vain on mahdollista. Tällöin on mahdollistaa hyödyntää laitteen esiohjelmoituja asetuksia sekä asetusten lataamista tiedostosta. Laitteen käyttöotto kannattaa tehdä vaihe vaiheelta käyttöohjeen mukaan. Suositeltava tapa laitteen asetuksien tekemiseen on käyttää Windowsin HyperTerminal ohjelmaa, jolla asetukset ladataan tiedostosta. Asetukset kirjoitetaan ensiksi tiedostoon Windows NotePad-ohjelmalla tai tarvittavat muutokset tehdään valmiiseen pohjaan. Näin käytössä olevat asetukset dokumentoituvat ja muutoksien tekeminen on helppoa myöhemmin. Asetukset voi tehdä myös HyperTerminal ohjelmalla komento kerrallaan tai tekstiviesteillä matkapuhelimen avulla. Terminaalina voi käyttää myös muita terminaaliohjelmia, vaikka tässä ohjeessa käsitellään vain HyperTerminalin käyttöä. 3.1 PIN-koodin poistaminen ja sähkönsyötön kytkentä Ennen SIM-kortin asentamista on kortilta poistettava PIN-koodikysely, joka on kaikissa uusissa GSMliittymissä oletusarvoisesti päällä. Poistaminen tapahtuu asettamalla ko. SIM-kortti matkapuhelimeen, kännykän turvavalikosta löytyy kohta: PIN-koodikysely päällä / poissa valitaan poissa ja poistutaan sitten valikosta. Nyt SIM-kortti on valmis asennettavaksi TC -laitteeseen. Kun SIM-kortti on asennettu, laitteeseen voi kytkeä sähköt. TC:n B-merkkivalo vilkkuu punaisena jos laitteen puhelinluettelo on tyhjä. Jos puhelinluettelossa on numeroita, B-merkkivalo vilkkuu valvontatilan mukaan. 3.2 Asetusten tekeminen PC:n ja valmiiksi kirjoitetun tekstitiedoston käyttö asetusten tekemiseen on suositeltavaa, ellei valmis toimintaprofiili (#E2 1) ole toiminnoitaan sopiva ko. kohteeseen. Tällä tavalla asetuksista syntyy myös dokumentointi, joka muutoin voi jäädä sekalaisiksi merkinnöiksi jonkin kytkentäohjeen tms. taakse. Asetusdokumentoinnin puuttuminen aiheuttaa ylimääräistä vaivaa kohteen myöhemmissä laajennus- tai muutostöissä. Aseta käyttöönottovaiheessa TC:n puhelinluetteloon vain testinumero, jotta testauksen aikana syntyvät hälytykset eivät häiritse muita tarpeettomasti. Kun laitteiston testaus on suoritettu, lisää muut käyttäjät puhelinluetteloon ja testaa hälytyksien siirtyminen niihin Asetusten tekeminen HyperTerminal ohjelmalla Suoralla kaapeliyhteydellä ja GSM-data -yhteydellä käytetään samanlaisia komentoja kuin tekstiviesteilläkin. Datakaapeli kytketään välille TC sarjaportti PC-sarjaportti. Kaapeliyhteyden asetukset ovat seuraavat: 9600 bits/s 8 data bits ei pariteettia, ei kättelyitä

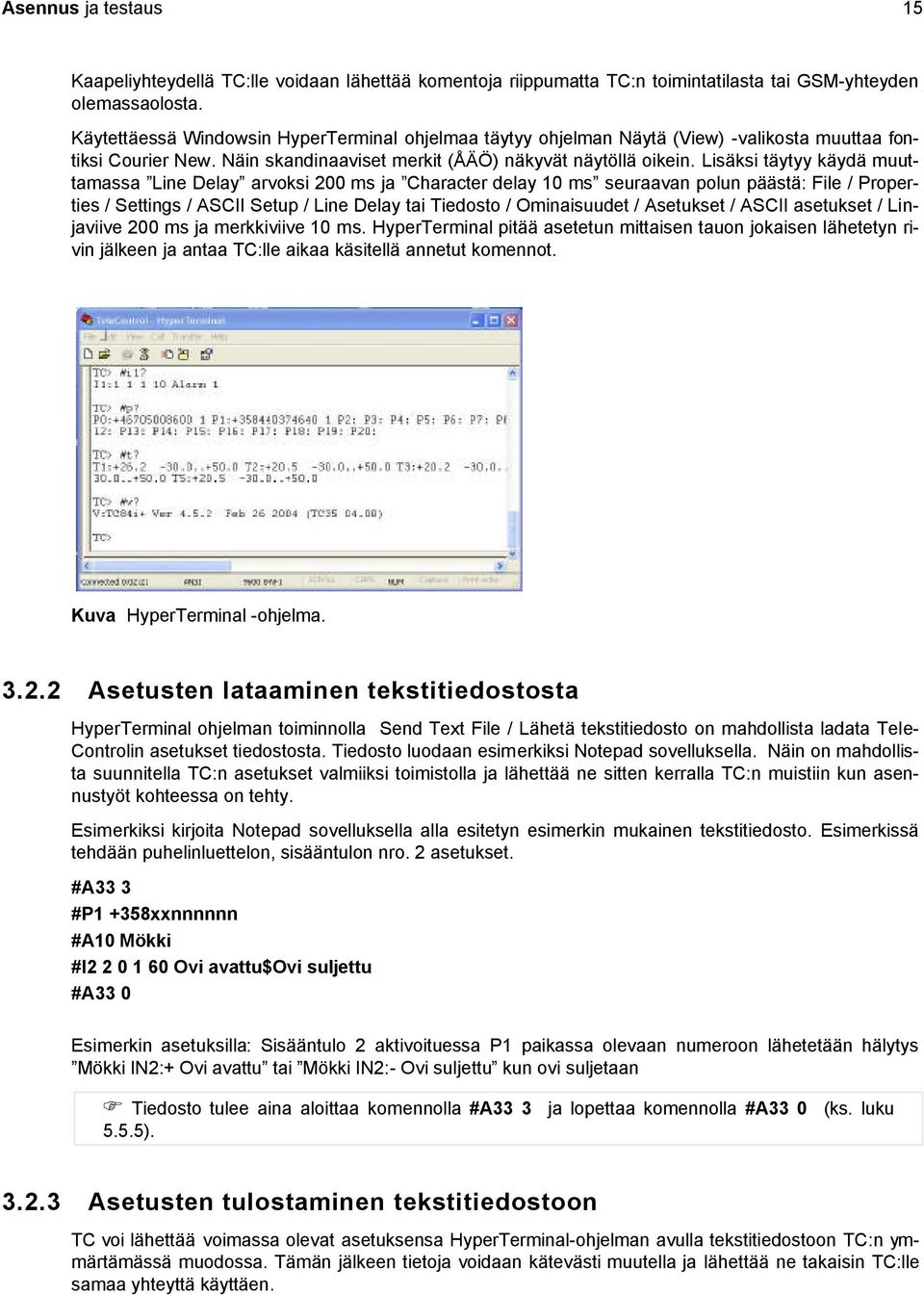

15 Asennus ja testaus 15 Kaapeliyhteydellä TC:lle voidaan lähettää komentoja riippumatta TC:n toimintatilasta tai GSM-yhteyden olemassaolosta. Käytettäessä Windowsin HyperTerminal ohjelmaa täytyy ohjelman Näytä (View) -valikosta muuttaa fontiksi Courier New. Näin skandinaaviset merkit (ÅÄÖ) näkyvät näytöllä oikein. Lisäksi täytyy käydä muuttamassa Line Delay arvoksi 200 ms ja Character delay 10 ms seuraavan polun päästä: File / Properties / Settings / ASCII Setup / Line Delay tai Tiedosto / Ominaisuudet / Asetukset / ASCII asetukset / Linjaviive 200 ms ja merkkiviive 10 ms. HyperTerminal pitää asetetun mittaisen tauon jokaisen lähetetyn rivin jälkeen ja antaa TC:lle aikaa käsitellä annetut komennot. Kuva HyperTerminal -ohjelma Asetusten lataaminen tekstitiedostosta HyperTerminal ohjelman toiminnolla Send Text File / Lähetä tekstitiedosto on mahdollista ladata Tele- Controlin asetukset tiedostosta. Tiedosto luodaan esimerkiksi Notepad sovelluksella. Näin on mahdollista suunnitella TC:n asetukset valmiiksi toimistolla ja lähettää ne sitten kerralla TC:n muistiin kun asennustyöt kohteessa on tehty. Esimerkiksi kirjoita Notepad sovelluksella alla esitetyn esimerkin mukainen tekstitiedosto. Esimerkissä tehdään puhelinluettelon, sisääntulon nro. 2 asetukset. #A33 3 #P1 +358xxnnnnnn #A10 Mökki #I Ovi avattu$ovi suljettu #A33 0 Esimerkin asetuksilla: Sisääntulo 2 aktivoituessa P1 paikassa olevaan numeroon lähetetään hälytys Mökki IN2:+ Ovi avattu tai Mökki IN2:- Ovi suljettu kun ovi suljetaan Tiedosto tulee aina aloittaa komennolla #A33 3 ja lopettaa komennolla #A33 0 (ks. luku 5.5.5) Asetusten tulostaminen tekstitiedostoon TC voi lähettää voimassa olevat asetuksensa HyperTerminal-ohjelman avulla tekstitiedostoon TC:n ymmärtämässä muodossa. Tämän jälkeen tietoja voidaan kätevästi muutella ja lähettää ne takaisin TC:lle samaa yhteyttä käyttäen.

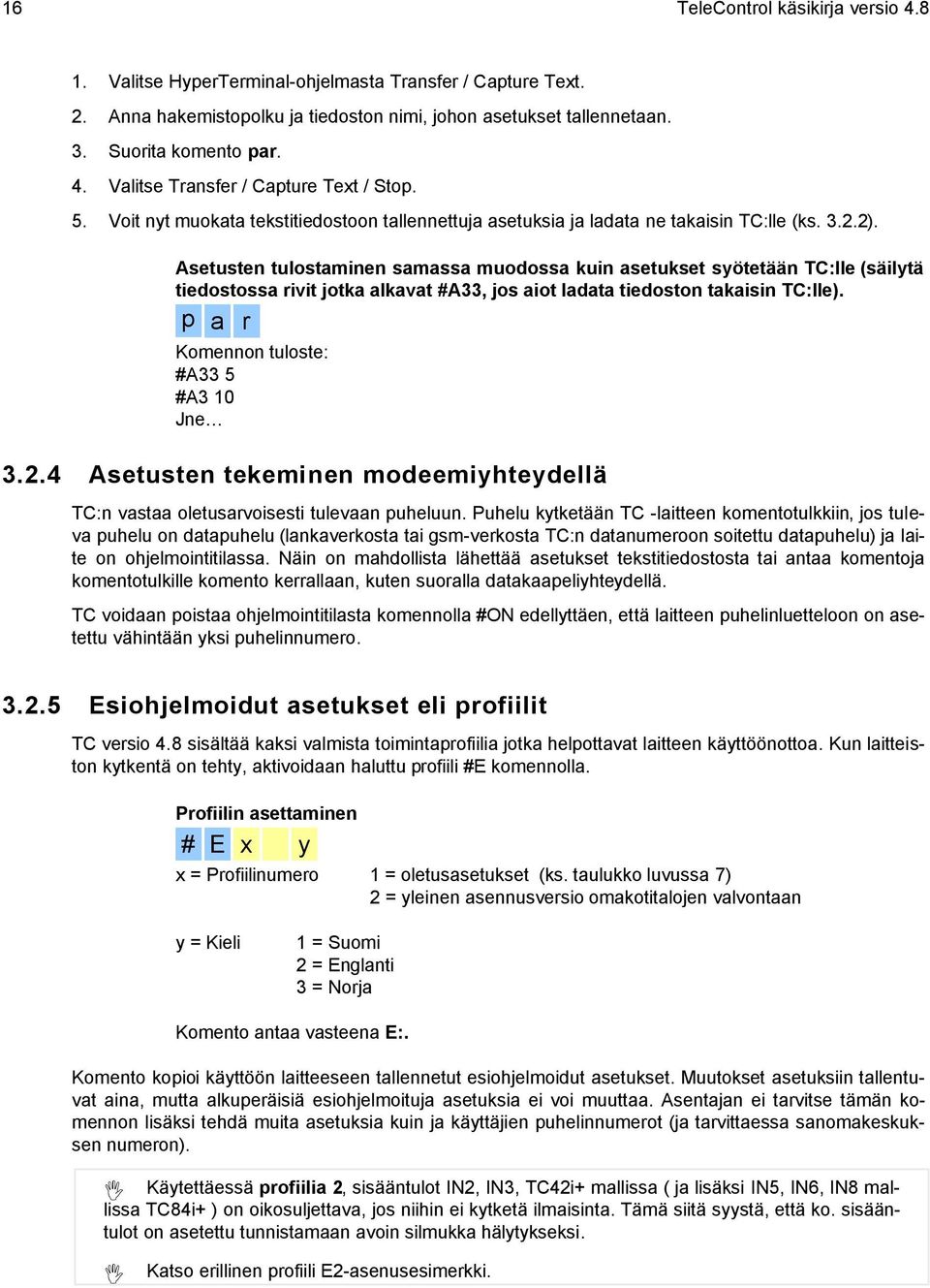

16 16 TeleControl käsikirja versio Valitse HyperTerminal-ohjelmasta Transfer / Capture Text. 2. Anna hakemistopolku ja tiedoston nimi, johon asetukset tallennetaan. 3. Suorita komento par. 4. Valitse Transfer / Capture Text / Stop. 5. Voit nyt muokata tekstitiedostoon tallennettuja asetuksia ja ladata ne takaisin TC:lle (ks ). Asetusten tulostaminen samassa muodossa kuin asetukset syötetään TC:lle (säilytä tiedostossa rivit jotka alkavat #A33, jos aiot ladata tiedoston takaisin TC:lle). p a a r Komennon tuloste: #A33 5 #A3 10 Jne Asetusten tekeminen modeemiyhteydellä TC:n vastaa oletusarvoisesti tulevaan puheluun. Puhelu kytketään TC -laitteen komentotulkkiin, jos tuleva puhelu on datapuhelu (lankaverkosta tai gsm-verkosta TC:n datanumeroon soitettu datapuhelu) ja laite on ohjelmointitilassa. Näin on mahdollista lähettää asetukset tekstitiedostosta tai antaa komentoja komentotulkille komento kerrallaan, kuten suoralla datakaapeliyhteydellä. TC voidaan poistaa ohjelmointitilasta komennolla #ON edellyttäen, että laitteen puhelinluetteloon on asetettu vähintään yksi puhelinnumero Esiohjelmoidut asetukset eli profiilit TC versio 4.8 sisältää kaksi valmista toimintaprofiilia jotka helpottavat laitteen käyttöönottoa. Kun laitteiston kytkentä on tehty, aktivoidaan haluttu profiili #E komennolla. Profiilin asettaminen # E x y x = Profiilinumero 1 = oletusasetukset (ks. taulukko luvussa 7) 2 = yleinen asennusversio omakotitalojen valvontaan y = Kieli 1 = Suomi 2 = Englanti 3 = Norja Komento antaa vasteena E:. Komento kopioi käyttöön laitteeseen tallennetut esiohjelmoidut asetukset. Muutokset asetuksiin tallentuvat aina, mutta alkuperäisiä esiohjelmoituja asetuksia ei voi muuttaa. Asentajan ei tarvitse tämän komennon lisäksi tehdä muita asetuksia kuin ja käyttäjien puhelinnumerot (ja tarvittaessa sanomakeskuksen numeron). Käytettäessä profiilia 2, sisääntulot IN2, IN3, TC42i+ mallissa ( ja lisäksi IN5, IN6, IN8 mallissa TC84i+ ) on oikosuljettava, jos niihin ei kytketä ilmaisinta. Tämä siitä syystä, että ko. sisääntulot on asetettu tunnistamaan avoin silmukka hälytykseksi. Katso erillinen profiili E2-asenusesimerkki.

17 Asennus ja testaus Asennuksen testaus Asennuksen testaus tapahtuu asettamalla puhelinluetteloon aluksi vain oma (asentajan) puhelinnumero ja aiheuttamalla hälytykset jokaiselta kytketyltä anturilta, tekemällä asetetut ohjaukset ja toteamalla niiden toimivuus. Ennen tätä toimenpidettä on kuitenkin hyvä pyytää TC -laitteelta ns. asennusraportti ja katsoa raportista jokainen hälytyskanava, varmistaen mm. valvontasilmukoitten tilat, että ne ovat sellaiset kuin oli tarkoitus (ks ) Hälytyskanavan tilan tarkistus Hälytyskanavien tila voidaan tarkistaa keltaisen merkkivalon (A) avulla, joka näyttää niiden tilan. Oletusarvona virrankytkemisen jälkeen näytetään kanavan 1 tilaa. Merkkivalon eri toiminnat on selitetty kohdassa Näyttöä askelletaan kaikkien hälytyskanavien läpi näppäilemällä toimintakytkintä (6). Painamalla kytkintä kerran, näyttö siirtyy yhden oikealle eli kanavaan 2. Painamalla kytkintä toisen kerran, näyttö siirtyy kanavaan 3 jne. Viimeisen (19) kanavan jälkeen keltainen valo vilkkuu nopeasti ja siirrytään ohjauslähtöön yksi. Jos lähtö on kiinni, palaa keltainen valo yhtäjaksoisesti. Neljännen ohjauslähdön jälkeen keltainen valo vilkkuu nopeasti, jonka jälkeen palataan taas kanavaan yksi. INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 LÄMPÖTILA T1 RESTART VERKKOJÄNNITE AKUN ALIJÄNNITE AIKAVÄLILÄHETYS PAIKKATIETOHÄL. GPS VIKA LÄMPÖTILA T2 LÄMPÖTILA T3 LÄMPÖTILA T4 LÄMPÖTILA T5 vilkkuu n. 1sek OUTPUT 1 OUTPUT 2 OUTPUT 3 OUTPUT vilkkuu n. 1sek (24) (25) (26) 23 (27) Kuva. Järjestys, jossa hälytyskanavien tila saadaan näkymään merkkivalossa A. Huomaa, että relelähtöjen lukumäärä voi olla joko 4 tai 8 riippuen parametrin #A42 arvosta. Kanavien tilanäyttö ilmaisee myös kanavakohtaiset aktivoitumis- ja passivoitumisviiveet, jotka näytetään merkkivalon A erilaisena vilkkumisena.

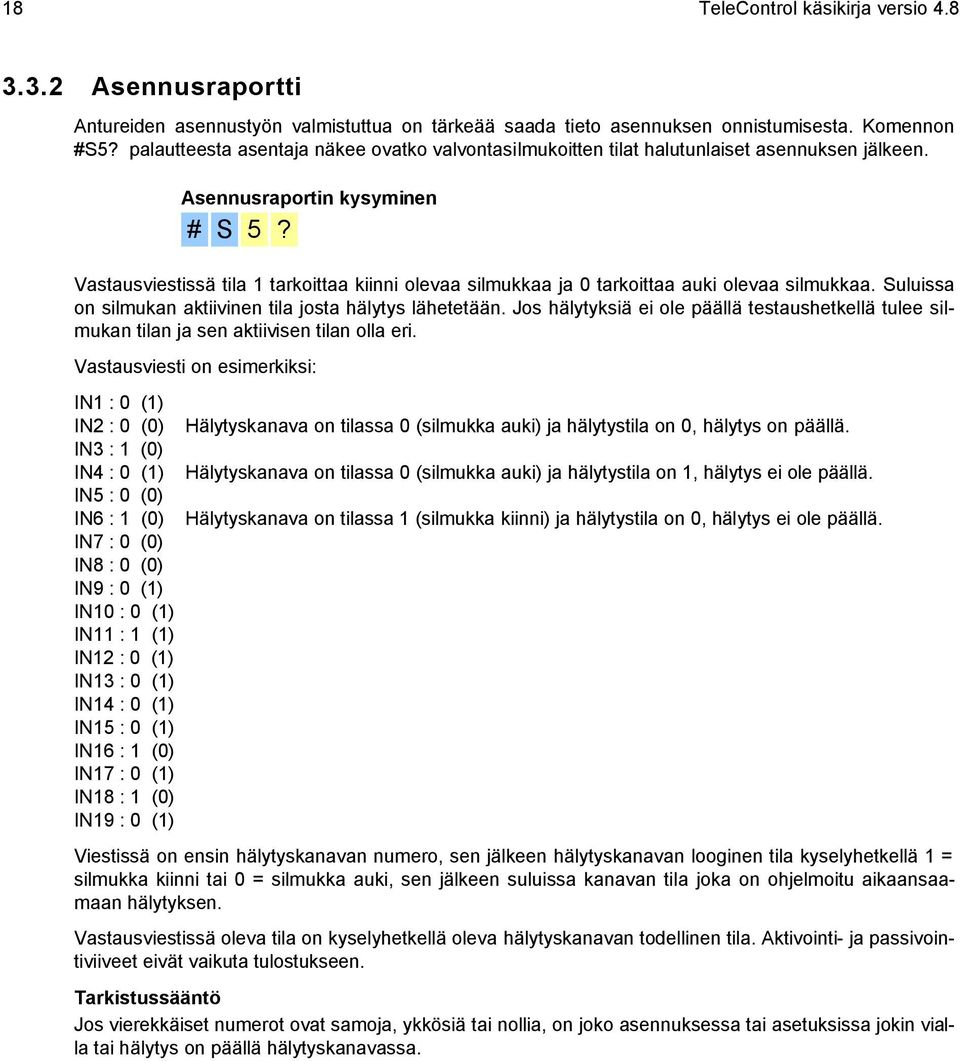

18 18 TeleControl käsikirja versio Asennusraportti Antureiden asennustyön valmistuttua on tärkeää saada tieto asennuksen onnistumisesta. Komennon #S5? palautteesta asentaja näkee ovatko valvontasilmukoitten tilat halutunlaiset asennuksen jälkeen. Asennusraportin kysyminen # S 5? Vastausviestissä tila 1 tarkoittaa kiinni olevaa silmukkaa ja 0 tarkoittaa auki olevaa silmukkaa. Suluissa on silmukan aktiivinen tila josta hälytys lähetetään. Jos hälytyksiä ei ole päällä testaushetkellä tulee silmukan tilan ja sen aktiivisen tilan olla eri. Vastausviesti on esimerkiksi: IN1 : 0 (1) IN2 : 0 (0) Hälytyskanava on tilassa 0 (silmukka auki) ja hälytystila on 0, hälytys on päällä. IN3 : 1 (0) IN4 : 0 (1) Hälytyskanava on tilassa 0 (silmukka auki) ja hälytystila on 1, hälytys ei ole päällä. IN5 : 0 (0) IN6 : 1 (0) Hälytyskanava on tilassa 1 (silmukka kiinni) ja hälytystila on 0, hälytys ei ole päällä. IN7 : 0 (0) IN8 : 0 (0) IN9 : 0 (1) IN10 : 0 (1) IN11 : 1 (1) IN12 : 0 (1) IN13 : 0 (1) IN14 : 0 (1) IN15 : 0 (1) IN16 : 1 (0) IN17 : 0 (1) IN18 : 1 (0) IN19 : 0 (1) Viestissä on ensin hälytyskanavan numero, sen jälkeen hälytyskanavan looginen tila kyselyhetkellä 1 = silmukka kiinni tai 0 = silmukka auki, sen jälkeen suluissa kanavan tila joka on ohjelmoitu aikaansaamaan hälytyksen. Vastausviestissä oleva tila on kyselyhetkellä oleva hälytyskanavan todellinen tila. Aktivointi- ja passivointiviiveet eivät vaikuta tulostukseen. Tarkistussääntö Jos vierekkäiset numerot ovat samoja, ykkösiä tai nollia, on joko asennuksessa tai asetuksissa jokin vialla tai hälytys on päällä hälytyskanavassa.

19 Asennus ja testaus Tilatietojen kysyminen Laitteen ohjauksien ja hälytyskanavien tilat kysytään #S1? komennolla. Komennolla saadaan luettua kerralla hälytyskanavien ja ohjauksien tilat. Ohjauksien ja kanavien tilojen kysyminen # S 1? Komento palauttaa seuraavaa: I1:x I2:x... I19:x O1:x... O4:x x = kanavan tai ohjauslähdön tila, missä 0 = pois (auki) ja 1 = päällä (kiinni) Komento palauttaa sisääntulosilmukoitten tilan. 1 on silmukka kiinni (virta kulkee) ja 0 on silmukka auki (virta ei kulje). Silmukan aktiivinen tila, aktivointi- tai passivointiaika ei vaikuta tulostettavaan tilaan. Releohjauksissa 1 tarkoittaa kiinni olevaa relettä, 0 tarkoittaa auki olevaa relettä GSM-osan tietojen kysyminen Kentänvoimakkuus tulee tarkastaa aina asennuksen jälkeen jotta toiminta on luotettavaa myös huonolla radiokelillä (Puissa lehdet tai tykkylumi jne.) Signaalitaso ja käytössä olevan GSM-osan tyyppi kysytään #S2? komennolla. # S 2? Komennon palaute on: A6:x SIGLEV:y MODULE:z. x = käynnistyskertalaskurin arvo y = kentän voimakkuus 0-32 z = käytössä olevan gsm-moduulin tyyppi: 3 = Siemens TC35 4 = Siemens TC45 Kentänvoimakkuuslukeman on oltava yli 10 luotettavan toiminnan takaamiseksi.

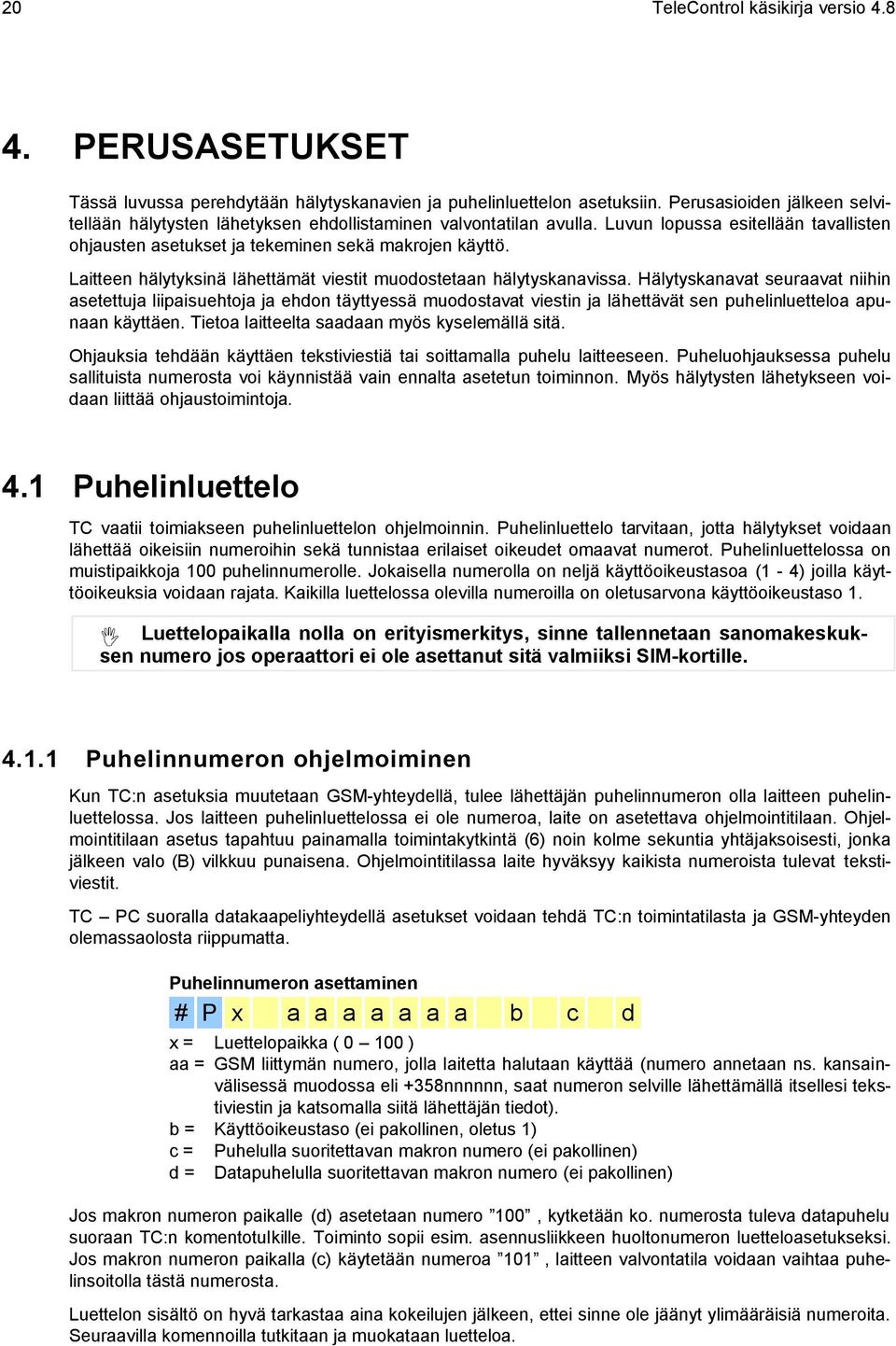

20 20 TeleControl käsikirja versio PERUSASETUKSET Tässä luvussa perehdytään hälytyskanavien ja puhelinluettelon asetuksiin. Perusasioiden jälkeen selvitellään hälytysten lähetyksen ehdollistaminen valvontatilan avulla. Luvun lopussa esitellään tavallisten ohjausten asetukset ja tekeminen sekä makrojen käyttö. Laitteen hälytyksinä lähettämät viestit muodostetaan hälytyskanavissa. Hälytyskanavat seuraavat niihin asetettuja liipaisuehtoja ja ehdon täyttyessä muodostavat viestin ja lähettävät sen puhelinluetteloa apunaan käyttäen. Tietoa laitteelta saadaan myös kyselemällä sitä. Ohjauksia tehdään käyttäen tekstiviestiä tai soittamalla puhelu laitteeseen. Puheluohjauksessa puhelu sallituista numerosta voi käynnistää vain ennalta asetetun toiminnon. Myös hälytysten lähetykseen voidaan liittää ohjaustoimintoja. 4.1 Puhelinluettelo TC vaatii toimiakseen puhelinluettelon ohjelmoinnin. Puhelinluettelo tarvitaan, jotta hälytykset voidaan lähettää oikeisiin numeroihin sekä tunnistaa erilaiset oikeudet omaavat numerot. Puhelinluettelossa on muistipaikkoja 100 puhelinnumerolle. Jokaisella numerolla on neljä käyttöoikeustasoa (1-4) joilla käyttöoikeuksia voidaan rajata. Kaikilla luettelossa olevilla numeroilla on oletusarvona käyttöoikeustaso 1. Luettelopaikalla nolla on erityismerkitys, sinne tallennetaan sanomakeskuksen numero jos operaattori ei ole asettanut sitä valmiiksi SIM-kortille Puhelinnumeron ohjelmoiminen Kun TC:n asetuksia muutetaan GSM-yhteydellä, tulee lähettäjän puhelinnumeron olla laitteen puhelinluettelossa. Jos laitteen puhelinluettelossa ei ole numeroa, laite on asetettava ohjelmointitilaan. Ohjelmointitilaan asetus tapahtuu painamalla toimintakytkintä (6) noin kolme sekuntia yhtäjaksoisesti, jonka jälkeen valo (B) vilkkuu punaisena. Ohjelmointitilassa laite hyväksyy kaikista numeroista tulevat tekstiviestit. TC PC suoralla datakaapeliyhteydellä asetukset voidaan tehdä TC:n toimintatilasta ja GSM-yhteyden olemassaolosta riippumatta. Puhelinnumeron asettaminen # P x a a a a a a a b c d x = Luettelopaikka ( ) aa = GSM liittymän numero, jolla laitetta halutaan käyttää (numero annetaan ns. kansainvälisessä muodossa eli +358nnnnnn, saat numeron selville lähettämällä itsellesi tekstiviestin ja katsomalla siitä lähettäjän tiedot). b = Käyttöoikeustaso (ei pakollinen, oletus 1) c = Puhelulla suoritettavan makron numero (ei pakollinen) d = Datapuhelulla suoritettavan makron numero (ei pakollinen) Jos makron numeron paikalle (d) asetetaan numero 100, kytketään ko. numerosta tuleva datapuhelu suoraan TC:n komentotulkille. Toiminto sopii esim. asennusliikkeen huoltonumeron luetteloasetukseksi. Jos makron numeron paikalla (c) käytetään numeroa 101, laitteen valvontatila voidaan vaihtaa puhelinsoitolla tästä numerosta. Luettelon sisältö on hyvä tarkastaa aina kokeilujen jälkeen, ettei sinne ole jäänyt ylimääräisiä numeroita. Seuraavilla komennoilla tutkitaan ja muokataan luetteloa.
