1 TiiMi GSM-Set/T Käyttöopas Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 1/12

2 YLEISTÄ TiiMi GSM-Set/T on TiiMi -säätimien kanssa käytettäväksi tarkoitettu GSM-modeemi. Laitteen avulla voidaan toteuttaa säätimien hälytysten lähetys tekstiviestein käyttäjän matkapuhelimeen/-puhelimiin. Lisäksi laite mahdollistaa säätimen etäkäytön matkapuhelimella ja tietokoneella. TEKNISET TIEDOT GSM/GPRS modeemiterminaali Käyttöjännite: Asennus: Mitat (LxKxS): Paino: Liittimet: 9-24 VDC GSM-Set ruuveilla ja antenni magneettijalla 107 x 64 x 33 mm 135 g RJ11, Antenni (SMA-female), Käyttöjännite, RS232-sarjaliikenne (9-pin DSUB) TOIMITUSSISÄLTÖ (TiiMi GSM-Set/T) TiiMi GSM-Set/T gsm-modeemiterminaali Pistotulppaliitäntäinen virtalähde Antenni TiiMi -sarjaliikennekaapeli (GSM-modeemi <> TiiMi -säädin) Käyttöopas Lisähälytyskaapeli (lisävaruste) TiiMi -säätimen lisäksi modeemiin voidaan erillisen lisähälytyskaapelin avulla kytkeä 3 potentiaalivapaata hälytystuloa joltakin/joiltakin muilta laitteilta. KYSY LISÄÄ! Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 2/12

3 TOIMINTA Laitteisto tarvitsee toimiakseen oman GSM-liittymän (SIM-kortti). Yleisimmin TiiMi GSM-Set/T modeemi toimitetaan SIM-kortti valmiiksi paikalleen asennettuna. TÄRKEÄÄ!!! Ennen käyttöönottoa täytyy liittymä avata ja laitteisto aktivoida Team-Control Oy:n toimesta. Aktivointia varten tulee käyttäjän toimittaa Team-Control Oy.lle erillinen ohessa toimitettu TiiMi GSM-Set/T Aktivointilomake. Huomioi, että aktivointi kestää yleensä noin 3-5 työpäivää. TiiMi -säätimen hälytysviestit lähetetään GSM-modeemin avulla tekstiviestein käyttäjän ohjelmoimiin gsm-matkapuhelinnumeroihin. Ohjelmointiohjeet on esitetty myöhemmin tässä ohjekirjassa. TiiMi GSM-Set/T modeemin toiminta perustuu osittain myös GPRS-verkon hyväksikäyttöön. GPRS-yhteyttä käytetään mm. laitteen omiin ohjelmistopäivityksiin Team- Control Oy:n palvelimelta, ja etäkäytön yhteystapana valvomo-ohjelmaa käytettäessä. Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 3/12

4 KÄYTTÖKUSTANNUKSET Laitteen käyttökustannukset muodostuvat tekstiviesti ja GPRS liikenteestä. Yleisimmin GSM-liittymä avataan Team-Control Oy:n toimesta valmiiksi ja liittymälaskutus tapahtuu suoraan operaattorilta. Liittymän hinnasto on luettavissa operaattorin internetsivustolta. Käyttökustannukset muodostuvat seuraavista asioista: Hälytysviestit Laitteen lähettämät hälytystekstiviestit niiden määrän mukaan. Jos käyttäjä on esimerkiksi ohjelmoinut viestit lähetettäväksi kahteen eri numeroon, tarkoittaa se kahta tekstiviestiä/hälytys. Lisäksi on huomioitava TiiMi -säätimen mahdollisesti tekemät kuittaamattomien hälytysviestien uusintalähetykset. TiiMi -säädin voi lisäksi lähettää myös yhteyden varmistusviestin esimerkiksi kerran kuukaudessa. (kts. Säätimen ohjekirja) Modeemin itse lähettämät viestit Myös TiiMi GSM-Set/T modeemilaite voi itsenäisesti lähettää tietyissä tilanteissa erityisiä ilmoitusviestejä käyttäjän ohjelmoimiin hälytysnumeroihin. Tällaisia tilanteita ovat mm. modeemin käynnistymisen jälkeen tapahtuvat ilmoitukset esim. sähkökatkon jälkeen tai silloin, kun modeemin GSM-verkko yhteys on jostain syystä katkennut ja laite käynnistää itse itsensä uudestaan. Ohjelmistopäivitykset Laite tarkistaa ajoittain mahdolliset ohjelmistopäivitykset automaattisesti. Tämä tapahtuu GPRS-yhteyttä hyödyntäen, mutta on datamäärältään vähäistä. Etäkäyttö Etäkäyttöohjelmien käyttö perustuu lähinnä GPRS-yhteyteen, jolloin laskutusta modeemin liittymälle kertyy siirretyn datamäärän perusteella. Peruskäytössä (lyhyitä yhteyssessiota silloin tällöin) siirrettävä datamäärä on vähäistä. Käytettäessä PC-valvomoa tarvitaan tietenkin tietokoneelle yhteys internettiin, ja tämän pään laskutus tapahtuu normaalin liittymälaskutuksen mukaan (esim. ADSL-liittymän kuukausimaksu paikalliselle puhelinoperaattorille). Muistettava kuitenkin on, että kaikesta siirretystä datasta (GPRS) kertyy laskua myös GSM-modeemin GSM-liittymälle. Jos tietokoneyhteys otetaan suoraan GSM-modeemin saapuvan datan numeroon, kertyy kaikki laskutus ainoastaan tietokonepäähän, mutta tällöin tietenkin soittavan pään minuutti-/sekuntiveloiutksen mukaan soittavan pään liittymästä riippuen. Matkapuhelinsovellusta käytettäessä GPRS-veloitus tulee sekä matkapuhelimen että GSM-modeemin liittymille. GSM-modeemin GPRS-data laskutus perustuu yleensä datamääräpohjaiseen hinnoitteluun (esim. 5e/Mt), mutta lisäksi operaattorilla voi olla tarjolla kiinteähintaisia palveluja. Jos käyttösi on suurta, voi olla hyvä harkita kiinteää datapakettia. Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 4/12

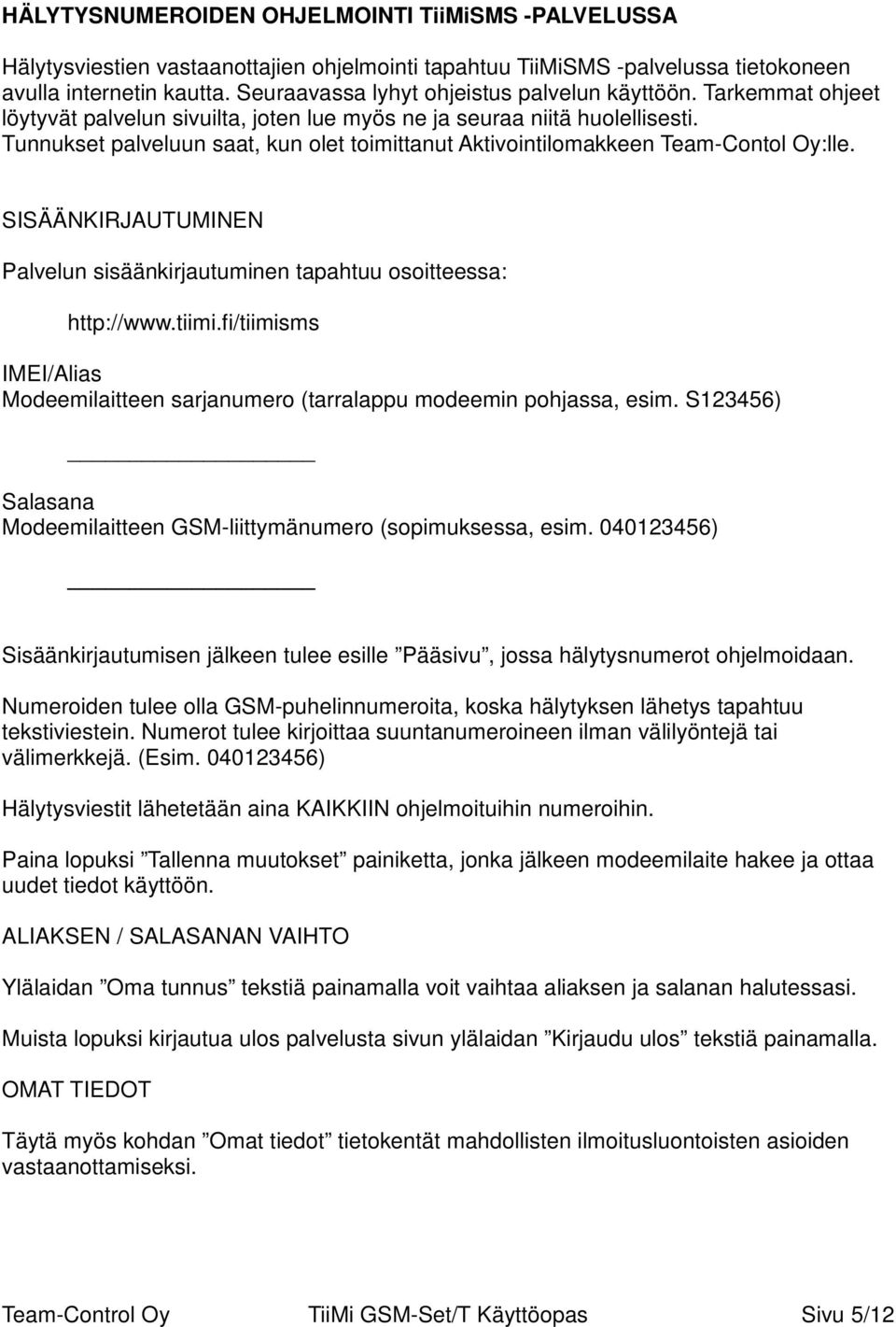

5 HÄLYTYSNUMEROIDEN OHJELMOINTI TiiMiSMS -PALVELUSSA Hälytysviestien vastaanottajien ohjelmointi tapahtuu TiiMiSMS -palvelussa tietokoneen avulla internetin kautta. Seuraavassa lyhyt ohjeistus palvelun käyttöön. Tarkemmat ohjeet löytyvät palvelun sivuilta, joten lue myös ne ja seuraa niitä huolellisesti. Tunnukset palveluun saat, kun olet toimittanut Aktivointilomakkeen Team-Contol Oy:lle. SISÄÄNKIRJAUTUMINEN Palvelun sisäänkirjautuminen tapahtuu osoitteessa: IMEI/Alias Modeemilaitteen sarjanumero (tarralappu modeemin pohjassa, esim. S123456) Salasana Modeemilaitteen GSM-liittymänumero (sopimuksessa, esim ) Sisäänkirjautumisen jälkeen tulee esille Pääsivu, jossa hälytysnumerot ohjelmoidaan. Numeroiden tulee olla GSM-puhelinnumeroita, koska hälytyksen lähetys tapahtuu tekstiviestein. Numerot tulee kirjoittaa suuntanumeroineen ilman välilyöntejä tai välimerkkejä. (Esim ) Hälytysviestit lähetetään aina KAIKKIIN ohjelmoituihin numeroihin. Paina lopuksi Tallenna muutokset painiketta, jonka jälkeen modeemilaite hakee ja ottaa uudet tiedot käyttöön. ALIAKSEN / SALASANAN VAIHTO Ylälaidan Oma tunnus tekstiä painamalla voit vaihtaa aliaksen ja salanan halutessasi. Muista lopuksi kirjautua ulos palvelusta sivun ylälaidan Kirjaudu ulos tekstiä painamalla. OMAT TIEDOT Täytä myös kohdan Omat tiedot tietokentät mahdollisten ilmoitusluontoisten asioiden vastaanottamiseksi. Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 5/12

6 LAITTEISTON ASENNUS 1. Asenna modeemi sopivaan, suojaisaan paikkaan esim. säätölaitekotelon sisälle tai erilliseen koteloon niin, ettei kosteus, lika tms. pääse vaurioittamaan laitetta. Huomioi, että joissain tilanteissa on eduksi, jos modeemin merkkivalot ovat helposti näkyvillä. 2. Kytke TiiMi -säädin/säätölaitekeskus jännitteettömäksi. Asenna modeemin virtalähteelle oma pistorasia mieluiten niin, että kun TiiMi säätimen käyttöjännite katkaistaan, myös modeemin käyttöjännite katkeaa. 3. Asenna säätimen ja GSM-modeemin välinen sarjaliikennekaapeli kaapelin tarralapun merkintöjen mukaisesti. Katso tarvittaessa ohjeita säätimen ohjekirjasta. 4. Kiinnitä antenni ja virtalähde GSM modeemiin. Aseta antenni niin, että kentänvoimakkuus olisi mahdollisimman hyvä (mieluiten ulos). Antennin paras asennusasento on pystysuorassa. Huonoissa käyttöolosuhteissa (pitkä matka tukiasemaan tms.) kuuluvuutta parantaa, kun antennin alle laitetaan noin 10*10 cm pellin pala. 5. Kytke säätimen ja modeemin käyttöjännite ja asettele säätimen ASETUKSET valikon kohdassa SMS TESTAUS päälle. (Vaihtelee eri säätimen kesken, joten lue lisäohjeita säätimen käyttöohjeesta). Näin säädin lähettää testiviestin esim. kerran kuussa yhteyden toimivuuden varmistamiseksi. TÄRKEÄÄ YHTEYDEN TOIMIVUUDEN VARMISTAMISEKSI! 6. Odota noin viisi (5) minuuttia ja testaa toiminta myöhemmin esitettävien ohjeiden mukaisesti. Muista tehdä ensin hälytysnumeroiden ohjelmointi. Laite myös lähettää tekstiviestinä tiedon laitteen käynnistymisestä, mutta tämä ei välttämättä takaa hälytysviestien siirtoa, joka on aina erikseen testattava! Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 6/12

7 TOIMINNAN TESTAUS / KENTTÄVOIMAKKUUS Testaa ensimmäisenä modeemin kenttävoimakkuus seuraavasti. Lähetä hälytysten vastaanottajalistalla (TiiMiSMS) olevasta gsm-numerosta TiiMi GSM-Set modeemin liittymänumeroon tekstiviesti: gsm Laite lähettää tällöin palautusviestin, joka on muotoa: Matti Meikalainen / Lampokeskus / TiiMi 5304 / GSM -68dbm HYVA USER IN1=1 IN2=1 IN3= :34:41 Mitä parempi kenttävoimakkuus, sitä luotettavampi toiminta Hyvä Tyydyttävä Välttävä Heikko Jos kenttävoimakkuus on huono, siirrä antennia, odota noin 3 minuuttia ja lähetä uusi testiviesti. MUISTA TESTATA MYÖS HÄLYTYSVIESTIEN LÄHETYS, KUTEN SEURAAVALLA SIVULLA ON KERROTTU! Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 7/12

8 TOIMINNAN TESTAUS / HÄLYTYSVIESTIEN LÄHETYS Aktivoi jokin hälytys keinotekoisesti, esim. asettelemalla TiiMi säätimen ASETUKSET valikosta jokin sellainen anturi käyttöön, jota ei ole edes kytketty järjestelmään. Tämän toimenpiteen jälkeen säädin hälyttää anturiviasta. Älä kuittaa hälytystä säätimeltä (älä paina säätimen painikkeita) ennenkuin olet varmistunut siitä, että tekstiviesti tulee ohjelmoituihin GSM- puhelimiin. (katso: Hälytysnumeroiden ohjelmointi) Kuittaa lopuksi hälytys painamalla jotain säätimen näppäintä ja palauta ASETUKSET valikosta toiminta normaaliksi (anturi pois käytöstä). TÄRKEÄÄ HUOMIOITAVAA! Laitteiston huoltotöiden tms. aikana modeemi kannattaa kytkeä jännitteettömäksi (pistotulppamuuntaja irti pistorasiasta), jos halutaan välttää poikkeustilanteesta johtuvien hälytysten lähetys.!!! MUISTA KUITENKIN LOPUKSI KYTKEÄ MODEEMI TAKAISIN PÄÄLLE!!! Liittymän/operaattorin/palveluntarjoajan vaihto saattaa vaatia laitteiston uudelleen ohjelmointia ja niinpä emme suosittele liittymän vaihtoa muuten kuin aivan pakottavassa tilanteessa. Ko. tilanteessa ota aina yhteyttä Team-Control Oy:öön. Liittymän vaihdoksen johdosta aiheutuvat selvittely ym. työkustannuksemme veloitamme kulloinkin voimassa olevan hinnastomme mukaisesti. Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 8/12

9 TiiMi VALVOMO-OHJELMAT Useisiin TiiMi-sarjan säätimiin on saatava valvomo-ohjelma, jonka avulla modeemiyhteydellä varustettuun TiiMi säätimeen voidaan olla etäyhteydessä. Tietokoneelle Tietokoneella (PC/Windows) käytettävän valvomo-ohjelman asennuspaketin ja ohjeistuksen voit ladata osoitteesta: Valitse TiiMi-säätimesi mallimerkinnän mukainen asennuspaketti ja asenna ohjelmisto tietokoneeseen. Lue myös samasta paikasta ladattavat ohjeistukset. Lisenssinumeron voit tilata Team-Control Oy:stä Matkapuhelimelle Joihinkin säädinmalleihin on olemassa lisäksi TiiMi matkapuhelin sovellus (Java). Matkapuhellinsovelluksen latauslinkki on: Asennus suoraan matkapuhelimella: Asennus tietokoneen kautta matkapuhelimeen: Ohjeet: HUOMIOITAVAA VALVOMO-OHJELMIEN KÄYTTÖÖN LIITTYEN Ohjelmistojen käyttöönotto saattaa vaatia Team-Control Oy:n suorittamia konfigurointitoimenpiteitä. Muista aina palauttaa TiiMi GSM-Set/T Aktivointilomake ja ota tarvittaessa yhteyttä! Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 9/12

10 MUISTIINPANOJA Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 10/12

11 Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 11/12

12 Team-Control Oy Uitontie MERIJÄRVI FINLAND Tel Fax team@team-control.fi Team-Control Oy TiiMi GSM-Set/T Käyttöopas Sivu 12/12
