2 1. KÄYTTÖOHJE 1.1 Katselu Ensinäkymä Kytke laite päälle ja asennetut kamerat tulevat näkyviin. Näytöllä näkyy aika / päivämäärä sekä alla mainitut ikonit. Ikoni Kuvaus Ikoni Kuvaus Jatkuva tallennus Jatkuva + Liiketallennus Liiketallennus Liike + Hälytystallennus Hälytystallennus Jatkuva + Liike + Hälytystallennus Jatkuva + Hälytystallennus Ei tallennusta Jatkuva päällekirjoitus Liiketallennuksen tila Hälytystallennuksen tila Hälytystallennuksen tila Äänen tallennus Tallennus päällä Kanavan kierto Päähälytys sallittu HDD Päällekirjoitus sallittu /12/16 PM 12:00:00 PTZ rekisteröinti Etäyhteyden tila / Yhteydet tällä hetkellä (max 16kpl) Äänen tallennus Aika / Päivä HDD Päällekirjoitus estetty (Tallennus) XX% Arvioitu HDD käyttömäärä KBD1 Näppäimistön ohjaustila PTZ tila Spot ulostulo sallittu 2

3 Näytön oikeassa alalaidassa näytetään levyn käyttöaste prosentteina %. Kunkin kanavan vasemmassa yläkulmassa olevat ikonit,,,,,,,,,,,,,, näyttävät kanavan tilan. Normaalitilassa, HDD päällekirjoitus on käytössä, jonka tämä ikoni osoittaa. Kun HDD päällekirjoitus on pois käytöstä, tämä ikoni on näytöllä. Kun hälytystallennus on päällä, tämä ikoni on näytöllä. äänipainiketta, tämä ikoni on näytöllä. painiketta uudelleen aktivoidaksesi äänen käyttöön. Ääntä ei missään tilassa tallenneta. Tämä painike aktivoi laitteen Line / Speaker Out ulostulon Katselutila Päämonitorilla kokokuvanäytön lisäksi on valittavissa, Jaettu näkymä, Kanavan kierto ja PIP (kuva kuvassa) näkymä. - Kokokuva: haluamasi kanavan painiketta (1~16) nähdäksesi valitun kanavan kokokuvana. Hiirtä käytettäessä voit vaihtaa kokokuvan ja jaetun kuvan välillä tuplaklikkaamalla haluamasi kanavan kuvaa. - Jaettu näkymä: DISPLAY painiketta ja käytettävissä olevat näkymävaihtoehdot esitetään järjestyksessä ( 1, 4, 8, 9, 10, 16). - Kanavankierto: SEQUENCE painiketta nähdäksesi kanavat valitun kiertonopeuden mukaisesti. Tämä toiminto ei rajoitu pelkästään kokokuvalle, vaan siinä voidaan käyttää mitä tahansa jaettua näkymää. 8 kanavaisella DVR:llä on mahdollista käyttää 1 tai 4 kanavanäkymän kiertoa. 16 kanavaisella DVR:llä on mahdollista käyttää 1, 4, 8, 9 tai 10- kanavanäkymän kiertoa Digitaalinen zoomaus Valitse haluamasi kanava kokokuva tilaan. Piirrä hiirellä haluamasi zoomaus alue (pitäen hiiren vasen painike painettuna ja vapauta zoomataksesi). Hiiren tuplaklikkauksella pääset pois zoomaus tilasta. Tämä toiminto on käytettävissä ainoastaan yhden valitun kanavan kokokuvatilassa Kuvan pysäytys FREEZE painiketta kun haluat pysäyttää livekuvan näytöllä. Kuvan pysäytys toimii ainoastaan kokokuva tai jaettu kuva tiloissa. Tätä toimintoa ei voi käyttää kanavankierto tai PIP tilassa. HUOMOI SEURAAVA!!! Jos järjestelmä kytketään verkkoon etäkäyttöä varten on maahantuojan vakava suositus että laite on aina verkon palomuurilla suojatulla puolella. 3

4 1.1.5 Pan / Tilt / Zoom ohjaus PTZ ohjataksesi järjestelmään liitettyjä PTZ kameroita. PTZ ohjaus toimii ainoastaan kokokuva tilassa. Pan/Tilt tilassa ikoni näkyy kuvan alareunassa. Alla näytetään PTZ OSD ohjauspainikkeet. Painike Toiminto Ylös/Alas/Vasen/Oikea kääntö Zoomaus ulos Zoomaus sisään Focus kauas Focus lähelle Iris kiinni Iris auki Esiasennon tallennus Esiasentoon siirtyminen Kameran OSD valikko Aja Tour 1~9 Aja Pattern 1~9 Hiirtä käytettäessä tuplaklikkaa PTZ kanavan kuva kokokuva tilaan. Klikkaa hiiren oikeaa painiketta saadaksesi Menu valikon näkyviin. Klikkaa PTZ saadaksesi PTZ OSD painikkeet näytölle. Alla näkyvä virtuaalinen ohjauspaneeli tulee näytölle: Asettaaksesi uuden esiasennon, valitse haluamasi esiasennon numero ja paina painiketta. Kääntääksesi kamera haluamaasi esiasentoon, valitse esiasennon numero ja paina painiketta. Valittavissa on 1 ~ 255 esiasentoa, riippuen kameran ominaisuuksista. 4

5 MENU painiketta saadaksesi kameran oma OSD valikko näkyviin tehdäksesi Tour ja Pattern asetukset. - Koska nämä toiminnot käyttävät kameran omaa muistia, tulee ne tehdä kameran OSD valikossa. - Kun asetukset ovat valmiit, käyttäjä voi sulkea kameran OSD valikon. - Käyttäjä voi helposti ajaa Tour ja Pattern toimintoja käyttämällä vastaavia Tour ja Pattern painikkeita. - Tarkista kameran ohjeista Tour ja Pattern asetusten tekeminen. Jos kameran Tour komennot ovat alueella 71 ~ 79 + Preset, pitää kameran PTZ asetuksiin määritellä kohtaan Tour no. 70. Nyt valitaan Preset No: 1 ~ 9 + Tour painike 70 josta voidaan aktivoida Tour toiminto (70 + 1~9). Jos kameran OSD menu aktivoidaan Preset 95 komennolla, pitää kameran PTZ asetuksiin määritellä kohtaan Menu no. 95. Tällöin päästään kameran OSD Menuvalikkoon painamalla kuvaketta Menu, PTZ ohjaustilassa Järjestelmän loki painiketta ja järjestelmän loki ilmestyy näytölle. Järjestelmän lokitiedoissa näkyvät kaikki käyttäjän ja järjestelmän toimet Näppäinlukko painiketta aktivoidaksesi näppäinlukituksen. Tämän toiminnon aktivointi esitetään ikonilla ruudulla. Toiminnon ollessa käytössä, laitteen painikkeet ei toimi. Kun haluat poistaa lukituksen, klikkaa ikonia keskellä ruutua ja syötä oikea salasana (tehdasoletus 1111) Hätätallennus Kun käyttäjä painaa hätäpainiketta tai ikonia, tallennus käynnistyy ohjelmoidun tallennustavan mukaisesti. Käyttäjä voi muokata hätätallennuksen asetuksia. ASETUKSET > TALLENNUS > HÄTÄTALLENNUS Hälytysulostulot ikonia päästäksesi pikaohjaukseen tai manuaaliseen Hälytysulostulojen ohjaukseen. ikonia ohjataksesi kaikki Hälytysulostulot pois päältä. ikonia ohjataksesi Hälytysulostuloja manuaalisesti. 5

6 1.2 Tallenteiden toisto ikonia järjestelmän Menu valikosta, näytön oikeassa reunassa tai paina Search painiketta laitteen etupaneelista ja alla oleva näkymä ilmestyy näytölle. Kirjautuminen (admin, salasana 1111) Voit hakea tallenteita kahdella tavalla: kalenteri- tai tapahtumahaulla. - Kalenterihaku: Voit hakea tallenteita kalenterin avulla. - Tapahtuma haku: Voit hakea tallenteita tapahtumalistan avulla. Käytettävissä on myös kolme muuta toimintoa tallenteiden toistotilassa; - : Tällä toiminolla käyttäjä voi ottaa kuvakaappauksen ja tallentaa sen USB muistitikulle jpeg muodossa. - : Arkistointitoiminolla käyttäjä voi kopioida videotiedostoja EXE tai AVI muodossa varmennusmedialle (USB muisti tai DVD-RW), määrittelemällä kenttiin aloitus- ja lopetusajan. - : Kirjanmerkki toiminto antaa mahdollisuuden merkitä tärkeitä tallenteiden kohtia laitteen muistiin. Toiminto on tarkoitettu välitöntä käsittelyä varten. Kirjanmerkit katoavat HDD päällekirjoituksen myötä. - : Näyttää aikajanan tallennustavan värikoodit. Kukin väri edustaa eri tallennustapaa. Toistotilassa voit katsella kaikkia kanavia yhtä aikaa. Voit vaihtaa tilaa kalenterin alla olevilla painikkeilla, tai valitsemalla haluamasi kanava painikkeilla (1~16). Hiirellä klikkaamalla voit vaihtaa näkymää monikuvan ja kokokuvan välillä. malla hiiren rullaa, pääset suoraan toistotilaan. 6

7 Alla luetellut painikkeet ovat käytössä toistotilassa. Laitteen etupaneelin painikkeet ovat myös käytettävissä. Mene alkuun Kelaus taaksepäin Taaksepäin Toisto Pysäytys Eteenpäin Kelaus eteenpäin Mene loppuun Pääset ensimmäisen tallenteen alkuun Pikakelaus taaksepäin (Nopeus muuttuu joka painalluksella [max. 128x]) Pysäytyskuvan kelaus taaksepäin kuva kuvalta Toistotila normaalinopeudella Pysäytyskuva Pysäytyskuvan kelaus eteenpäin kuva kuvalta Pikakelaus eteenpäin (Nopeus muuttuu joka painalluksella [max. 128x]) Pääset viimeisen tallenteen loppuun ikonia poistuaksesi toistotilasta Haku painiketta järjestelmän Menu valikosta tai paina Search painiketta laitteen etupaneelista ja alla kuvattu hakuvalikko tulee näytölle. Kirjautuminen (admin, salasana 1111) Voit hakea tallenteita kahdella tavalla, kalenteri- tai tapahtumahaulla. - Kalenterihaku: Voit hakea tallenteita kalenterin avulla. - Tapahtuma haku: Voit hakea tallenteita tapahtumalistan avulla. Kalenterihaku Kun valitset Haku, alla oleva näkymä tulee näytölle. Kirjautuminen (admin, salasana 1111) kalenterin kuvaketta päästäksesi kalenterihakuun. (Oletusnäkymä) Päivät joilta on tallenteita, näkyvät punaisella korostettuna kalenterissa. 7

8 Seuraa näitä ohjeita suorittaaksesi tallenteiden hakuja kalenterista. 1 Valitse vuosi ja kuukausi kalenterista käyttämällä alla kuvattuja painikkeita. - : Siirry seuraavaan vuoteen. - : Siirry edelliseen vuoteen. - : Siirry seuraavaan kuukauteen. - : Siirry edelliseen kuukauteen. 2 Valitse kalenterista haluamasi päivä. Valittu päivä korostetaan sinisellä. 3 Aikajanalla olevalla punaisella pystypalkilla voit liikkua kellonaikojen välillä. Valitun ajankohdan toisto alkaa välittömästi. Aikajanan tarkkuutta voidaan muuttaa hiiren rullaa pyörittämällä. Tarkkuusväli on 1min 3 tuntia. Jos et käytä hiirtä tai laitteen etupaneelin painikkeita 10 minuuttiin, laite sulkee toistotilan automaattisesti ja palaa normaaliin live näkymään. Tapahtumahaku Tämä on kätevä hakutapa etsiä tietyn tyyppisiä tapahtumia kuten Liike, Hälytys, Teksti ja Hätä. ( ) aloittaaksesi tapahtumahaun. ja alla kuvattu päivä- / aikahakuikkuna tulee näkyviin. 1 Valitse aloituspäivä ja aika. 2 Valitse lopetuspäivä ja aika. 3 Valitse kamerat joilta haluat suorittaa haun. 4 Valitse tapahtumahaku ja tapahtumien tyypit joita haluat hakea. Tai valitse POS/ATM Haku ja virtuaalinen näppäimistö tulee näkyviin. Näppäile haluamasi hakusana. 5 OK aloittaaksesi tapahtumahaku, sen tyypin tai hakusanan perusteella. 6 Löydetyt tiedot listataan viereen. Voit valita useita kameroita kerrallaan hakutapahtumaan. 8

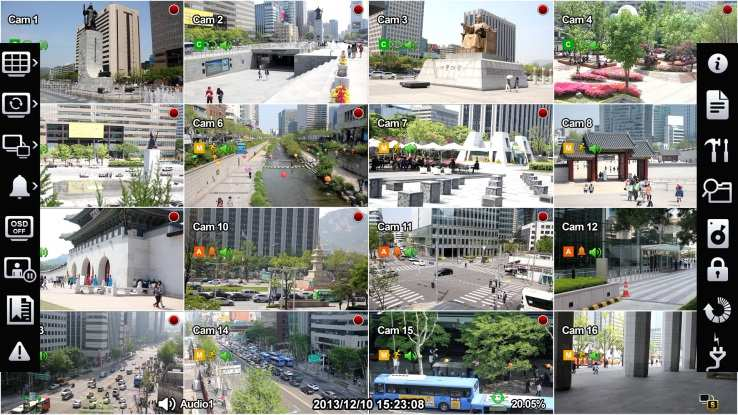

9 1.2.2 Digitaalinen toistokuvan zoomaus Käyttäjä voi zoomata tallennettua kuvaa vain kokokuva näkymässä. Piirrä hiirellä haluamasi zoomaus alue (pitäen hiiren vasen painike painettuna ja vapauta zoomataksesi). Kaksoisklikkaa kuvaa hiirellä poistuaksesi zoomaustilasta Pikatoisto PLAY/PAUSE painiketta tai klikkaa hiiren rullaa katselutilassa. Tällä tavoin käyttäjä pääsee suoraan toistotilaan ilman erillisiä hakumäärittelyitä. Tällä toiminolla toistetaan tallenteiden viimeiset kolme minuuttia. Poistuaksesi toistotilasta paina painiketta. 1.3 Menuvalikot Menuvalikoiden kautta käyttäjä voi hallita kaikkia laitteen toimintoja. Kirjautuminen (admin, salasana 1111) Siirrä hiiren kursori näytön oikeaan tai vasempaan laitaan ja menuvalikko tulee näkyviin. Vasen Menuvalikko Oikea Menuvalikko Ikoni Kuvaus Ikoni Kuvaus Päämonitorin näkymä (1/4/8/9/10/16) Yleiset tiedot Kuvan kierron aktivointi (1/4/8/9/10) Loki tiedoston avaus Monikuva (1/4/8/9/10/16/None) Asetukset tila Hälytysulostulon ohjaus Tallenteen hakutila OSD Päälle / Pois Arkistohaku Livekuvan pysäytys Näppäinlukitus Kirjanmerkki Järjestelmän uudelleenkäynnistys Hätätallennuksen aktivointi Järjestelmän sammutus 9

10 1.4 Kirjanmerkki Kirjanmerkkitoiminto mahdollistaa tärkeiden tapahtumien merkinnän Live ja toisto tilassa. Käyttäjä voi palata kirjanmerkkeihin toiston aikana. (kirjanmerkki) painiketta Live tai toistotilassa ja alla oleva näkymä tulee esille. Live näkymässä on mahdollista merkitä ainoastaan sen hetkinen näkymä. Anna kirjanmerkille haluamasi nimi. Lista on mahdollista ottaa näkyville toistotilassa. Toistotilassa voi lisätä, toistaa ja poistaa kirjanmerkkejä. lisätäksesi nykyisen toistokuvan aika kirjanmerkkilistalle. poistaaksesi kirjanmerkki listalta. Tuplaklikkaa haluamaasi kirjanmerkkiä listalla aloittaaksesi sen katselun. Huomioi, että kirjanmerkit säilyvät kovalevyllä vain sen ajan kunnes uuden kuvadatan päällekirjoitus tapahtuu kovalevylle. (Vanhin kuvadata päällekirjoitetaan kovalevyllä tuoreella kuvadatalla kovalevyn täyttyessä). 1.5 Arkistointi Arkistointitilassa käyttäjä tallentaa tietoja tallentimelta ulkoiselle medialle (USB muistitikku, DVD-RW). Voit suorittaa arkistoinnin sekä live että toistotilassa. Seuraa alla kuvattuja ohjeita. 1 painiketta live katselun tai painiketta toiston aikana. Alla kuvattu näkymä tulee käyttöön. 2 Valitse haluamiesi kameroiden kohdalla. Voit valita useita kameroita samanaikaisesti EXE formaatissa. AVI tilassa voidaan valita vain yksi kamera kerrallaan. 3 Valitse ( ) oikeasta reunasta Mistä -laatikosta valitaksesi aloitusajan. 4 Valitse ( ) oikeasta reunasta Mihin -laatikosta valitaksesi lopetusajan. 5 Valitse ( ) Formaatti -laatikosta EXE tai AVI. 6 Valitse ( ) Laite -laatikosta kohde formaatin typpi, USB tai CD/DVD-RW. 7 Valitse ( ) virtuaalinäppäimistö Tiedoston nimi -laatikon oikeasta reunasta. Tähän voi syöttää tiedostolle nimen. Tiedoston muotoa (exe, avi) ei tarvitse kirjoittaa. Huomaa, ettei arkistoa luoda ilman tiedoston nimeä. 8 Jos haluat suojata tiedoston salasanalla laita merkki kohtaan käytä salasanaa. Valitse virtuaalinäppäimistö ja anna tiedostolle haluamasi salasana. 9 Valitse ( ) OK painike. Prosessin edistymispalkki näyttää arkistoinnin edistymisen. Jos kyseessä on iso tiedosto prosessin edistymispalkki voi käynnistyä uudelleen vaikka se ensin ilmoittaa 100%. On tärkeää ettei tallennusmediaa irroteta ennen kuin laite ilmoittaa tallennuksen onnistumisesta tai keskeytyksestä. 10 Jos arkistointi on onnistunut, siitä kertova viesti ilmestyy näytölle. Valitse OK vahvistaaksesi. Jos arkistointi epäonnistuu, siitä kertova viesti ilmestyy näytölle. Yritä arkistointia uudelleen. 10
