1 Pintakytkin on laite, jota käytetään nesteen ja kuivaaineiden pinnankorkeuden määrittämiseen esimerkiksi säiliöissä ja pumppaamoissa. Sitä voidaan käyttää ylä- ja alarajahälytykseen, tyhjennys- ja täyttöpumppujen sekä moottorien ja venttiilien ohjaukseen ja hälytykseen halutusta pinnankorkeudesta. Pintakytkimet käytännössä Pintakytkimet nesteille Pintakytkimet kuiva-aineille SET-keskusosa Kapasitiivinen mittaus Kapasitiivinen mittaus Ultraäänimittaus Ultraäänikytkin Kiertosiipikytkin Värähtelymittaus Värähtelymittaus Värähtelymittaus Kapasitiivinen mittaus Magneettinen mittaus 4

2 Kapasitiiviset pintakytkimet Kapasitiivinen mittaustekniikka on pitkään käytössä ollut menetelmä mitata erilaisten nesteiden ja kuivaaineiden pinnankorkeutta ja rajapintoja. Menetelmän etuina ovat yksinkertainen mekaaninen rakenne ja soveltuminen luonnostaan vaarattomana virtapiirinä räjähdysvaarallisiin mittauskohteisiin. Kapasitiivinen mittaus perustuu anturielektrodien muodostamaan kondensaattorin kapasitanssin sähköiseen mittaukseen. Elektrodien väliaineena vaikuttaa ilma ja säiliössä oleva neste tai kuiva-aine. Pinnankorkeuden muutoksen aiheuttama kapasitanssin muutos muunnetaan elektroniikassa edelleen pinnankorkeustiedoksi. SET ja SET keskusyksiköt SET-1000 SET-2000 SET ja SET keskusyksiköt on tarkoitettu pinnankorkeuden, nesteiden tai kiintoaineiden rajapinnan tarkkailuun. Keskusyksikkö asennetaan seinään. Suojausluokka on IP 65. SET ja SET keskusyksiköt soveltuvat kohteisiin, joissa anturi on asennettu 0-luokan räjähdysvaaralliseen tilaan (Ex). Itse keskusyksikköä ei saa asentaa räjähdysvaaralliseen tilaan. SET ja SET keskusyksiköille soveltuvat anturit SET/DM3AL konduktiivinen anturi veden ja öljyn rajapinnan tunnistamiseen SET/S2 ultraäänianturi hiekan tunnistamiseen SET/V värähtelykytkin nesteiden ylärajahälytyksiin SET/OSK2 kapasitiivinen anturi tarkkailukaivon veden ja öljyn rajapinnan tunnistamiseen SET/TSH2 (TSHS2) kapasitiivinen anturi veden ja öljyn rajapinnan tunnistamiseen sekä ylä- ja alarajahälytyksiin SET/TSSH2 kapasitiivinen anturi korkeammille lämpötiloille sekä ylä- ja alarajahälytyksiin SET/OS2-O kapasitiivinen anturi nesteen ja ilman rajapinnan tunnistamiseen SET/OS2-V kapasitiivinen anturi öljyn ja veden rajapinnan tunnistamiseen SET/SA2 kapasitiivinen anturi tarttuvien aineiden rajapinnan tunnistamiseen SET/OELO2 kapasitiivinen anturi vuotovalvontaan Anturien esittely seuraavalla aukeamalla > 5

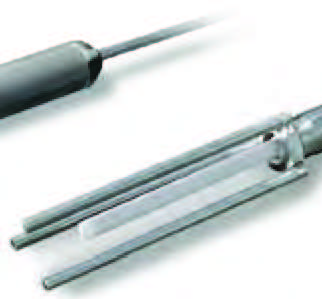

3 Kapasitiiviset anturit ja pintakytkimet SET/TSH2 ja SET/TSHS2 SET/TSH2 n yleisempiä sovelluksia ovat esimerkiksi vesi/öljy- rajapintavalvonta, ylä- ja alarajahälytykset sekä pumpun ohjaukset. SET/TSHS2 on erikoisanturi, joka on suunniteltu ylärajahälyttimeksi jähmeille nesteille, öljysäiliöihin sekä rasvan- ja öljynerottimiin. Vastaelektrodi on haarukkamainen. Anturin pituus 345 mm. SET/TSSH2 ja SET/TSSHS2 Erikoisanturi nesteille, joiden lämpötila voi olla jopa 120 C. Niitä voidaan käyttää ala- tai yläraja-antureina, tai kahden nesteen rajapinnan ilmaisuun. SET/TSSH2 on yleiskäyttöinen anturi ja SET/TSSHS2 on tarkoitettu jähmeille nesteille. Vastaelektrodi on haarukkamainen. Anturin pituudet 170 mm, 500 mm ja erikoispitkät < 1500 mm. SET/SA2 SET/SA2 on kapasitiivinen ylärajaanturi tarttuville nesteille ja vaahdoille. FEP-päällysteisen erikoistunto-osan ansiosta soveltuu hyvin vaikeisiin olosuhteisiin esimerkiksi prosessi- ja kemianteollisuudessa. Anturin pituus 300 mm, maks mm. Nivocap CK -pintakytkimet Soveltuu erinomaisesti tarttuville materiaaleille, kiintoaineille joiden dielektrisyysvakio 1,5 ja nesteille. ATEX (pöly-ex) -hyväksyntä. Anturin pituus 0, m. Pointek CLS 100 -pintakytkimet Pointek CLS 100 on kompakti, kapasitiivinen 2-johdinpintakytkin rajapinnan valvontaan lietteissä, kiintoaineissa, nesteissä, jauheissa ja granulaateissa, ahtaissa paikoissa. Toimintaperiaatteena käänteinen taajuusteknologia. Anturin pituus 100 mm. Pointek CLS 200 Kompakti, kapasitiivinen pintakytkin rajapinnan valvontaan lietteissä, jauheissa, nesteissä, granulaateissa ja vaahdoissa. Elintarvikeja lääketeollisuuteen. Toimintaperiaate käänteinen taajuusteknologia. Anturin pituus: sauva max. 5,5 m, vaijeri max. 30 m. Pointek CLS 300 Pointek CLS 300 on kompakti, kapasitiivinen pintakytkin rajapinnan valvontaan lietteissä, jauhoissa, granulaateissa ja sovelluksissa joissa on korkea paine ja lämpötila. Anturin pituus: sauva 1,0 m, vaijeri 25 m. Pointek CLS 500 Kompakti, kapasitiivinen pintakytkin pinnan valvontaan (öljy/ vesi-rajapinta, vaahto tai neste/ vaahto-rajapinta) ja sovelluksissa joissa on korkea paine ja lämpötila. Anturin pituus 1,0 m. 6

4 Johtokykytoimiset anturit ja pintakytkimet KRK-512 KRK-522 Lokaset 20 Nivocont KSH Nivocont KKH Johtokykyyn perustuvia pintakytkimiä käytetään johtavaan nesteeseen upotettuna mittaamaan resistanssia. Tyypillisiä kohteita ovat nestekattiloiden pinnansäädöt ja kuivakäyntisuojat sekä ylä- ja alarajahälytykset. SET/K KSK-201 SET/LV SET-61 SET-61 on johtokykytoiminen nestepintakytkin ja tarkoitettu kuiviinkiehunnanestimeksi suljettuihin nestekattilalaitoksiin, johtokykytoimisen SET/J1-nestepintakytkimen kanssa. SET-61 valvoo höyrynkeräyskammiossa vedenpinnan korkeutta. SET/J1 Johtokykytoiminen anturi nestekattiloiden pinnansäätöön, esim. ylä- ja alarajahälytyksiin. Lokaset 20 Johtokykytoiminen rajapintakytkin, joka on tarkoitettu lokasäiliöiden ylärajahälyttimeksi. SET/K Johtokykytoiminen anturi, käytetään esim. pumpun kuivakäyntisuojan anturina. Nivocont K-sarja Sähkönjohtavuuteen perustuvia pintakytkimiä voidaan käyttää nesteissä, joiden johtavuus on suurempi kuin 10 µs/cm. Anturit upotetaan säiliöön, jolloin anturit (ja säiliön seinä, mikäli se on johtava) toimivat virtapiirinä. Yhteen anturiyksikköön voidaan liittää neljä anturia sekä yksi vastaelektrodi. Anturin pituuden tulee vastata säiliön pinnankorkeutta. Nivocont KRK-512 ja KRK-522 Näiden keskusyksiköiden yleisimpiä käyttökohteita ovat porakaivopumpun kuivakäyntisuoja, pinnankorkeushälytykset ja ohjaukset johtavissa nesteissä (ei kuitenkaan räjähdysvaarallisissa tiloissa). Voidaan asentaa NVO5-KV-suojakoteloon. Antureina johtokykytoimisia antureita, esim. SET/K, SET/J1, SET/VN ja KSK-201. NVO5-KV -suojakotelo KRK-keskusyksiköt voidaan asentaa a helposti NVO5-KV -suojakoteloon. Lisää Nivocont K-sarjan antureita seuraavalla sivulla > 7

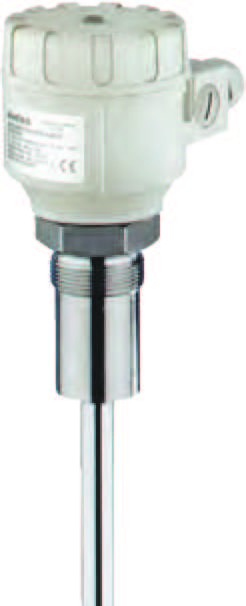

5 Nivocont K-sarjan antureita Nivocont KSH Johtokykytoiminen anturi, maksimipituus 3 m. Nivocont KKH KH n Kompakti anturi- ja relepaketti, joka muodostuu 1-2 kpl KRK-512 -keskusyksiköstä stä ja (1+4) anturista. Nivocont KSK-201 Johtokykytoiminen anturi. Malli KSK on kaapelin varassa roikkuva, nesteeseen upotettava malli. Malli KSK-201-1, liitäntä 3/8 BSP. Värähtelypintakytkimet nesteille ja kuiva-aineille Värähtelykytkimen elektroniikkapiirin generoima signaali saa pintakytkimen värähtelemään. Kun mitattava aine peittää anturin kärjen, värähtely lakkaa. Elektro- niikkapiiri tunnistaa tilan ja antaa reletiedon järjestelmälle. Kun anturin kärki vapautuu, alkaa kytkin värähdellä uudestaan. Nivoswitchpintakytkimet Nivoswitch-värähtelykytkimet soveltuvat nesteiden tai rakeisten ja jauhemaisten kiinteiden aineiden n pinnanmittaukseen. Voidaan asentaa putkeen, siiloon, säiliöön jne. Pintakytkimen avulla voidaan ohjata tyhjennystä tai täyttöä sekä luoda Fail-Safe -hälytykset ylitäytön tai kuivakäynnin estämiseksi. Muovipinnoitettua mallia suositellaan aggressiivisille väliaineille ja hienokiillotettua mallia kuluttaville väliaineille. Nivocont R Sitrans LVL200 Sitrans LVL 200 tä voidaan käyttää sovelluksissa, joissa vaatimuksena on SIL2-turvaluokitus. Kestävä Nivocont R on suunniteltu tiheydeltään vähintään 0,05 kg/dm 3 rakeiden ja jauheiden ala- ja ylärajahälytyksiin. Karkeille ja hankaaville väliaineille suositellaan hienokiillotettua mallia. Jauheet, pelletit, rakeet, viljat, hiekka, sementti, hiili. Anturin pituus: sauva 3,0 m, vaijeri 20 m. Kiertosiipikytkimet kuiva-aineille Pienitehoinen sähkömoottori pyörittää siipeä, joka pyörii vapaasti ilmassa. Kun siipi uppoaa kuiva-aineeseen, kytkeytyy sähkömoottori pois päältä ja aktivoi potentiaalivapaan vaihtokytkimen. Kun säiliön pinta laskee, pyörii siipi jälleen vapaasti ja vaihtokosketin sulkeutuu. Siipien määrä ja muoto valitaan kuiva-aineen tiheyden tai raekoon perusteella. Nivorota-kiertosiipipintakytkimet Kiertosiipikytkimet ovat helppoasenteisia ja toimintavarmoja pinnanvalvontalaitteita. Pintakytkintä voidaan käyttää materiaalien pinnan ylä-, ala- tai tilausrajan valvontaan siiloissa, suppiloissa ja syöttötaskuissa. Tyypillisiä mitattavia aineita ovat mm. lentotuhka, hiilijauhe, sementti, hiekka, kalsiumjauhe, kipsi, muovijauheet, granulaatit, pelletit, sokeri, kahvi ja kaakaojauhe. 8

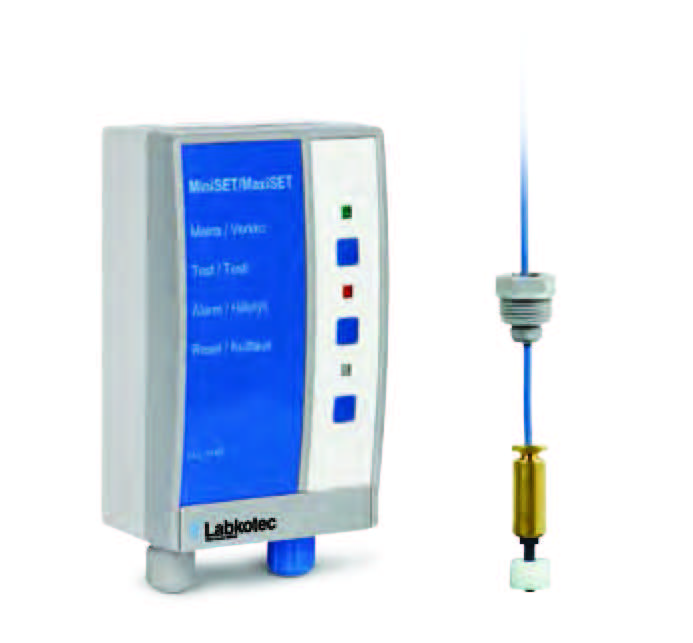

6 Magneettiset pintakytkimet nesteille Nivomag - magneettiset pintakytkimet Nivomag-uimurikytkimiä käytetään pintakytkimenä ja pinnanohjaukseen erityyppisissä säiliöissä. Kellukkeessa oleva kestomagneetti aktivoi mikrokytkimen kellukkeen liikkuessa ennalta asetetun rajan yli. Suuri valikoima sekä ylä- että sivukiinnitteisiä malleja tekee asennuksesta helpon kaikenlaisiin säiliöihin. Sovelluskohteita ovat mm. vesitankit, syöttövesitankit, öljysäiliöt, voimalaitokset ja laivat. Yläraja-alarajahälytin Ultraäänitoiminen pintakytkin Ultraääneen perustuvaa mittausta voidaan käyttää kiintoaineille ja nesteille. Anturi lähettää ultraääni-impulssia ja se heijastuu takaisin aineen pinnasta. Pinnankorkeus voidaan päätellä impulssin kulkuajasta, koska se on suoraan verrannollinen kuljettuun matkaan. Pointek ULS 200 MiniSET/MaxiSET -pinnankorkeushälytin Pinnankorkeushälytin lämmityspolttoaineiden, veden ja neutraalien nesteiden ylä- tai alarajahälytykseen. Optinen ja akustinen hälytys, hälytyksen kuittauspainike. Yksi relelähtö potentiaalivapaalla vaihtokoskettimella. Pointek ULS 200 on kahdella kytkentäpisteellä varustettu ultraäänikytkin kiintoaineiden, nesteiden ja lietteiden pinnanmittaukseen monilla teollisuudenaloilla. Ihanteellinen tahmeille materiaaleille. Vuotovalvonta SET-1000 SET keskusyksikkö + SET/OELO2 Kapasitiivinen SET/OELO2 havaitsee palavien, johtavien nesteiden vuodot esim. kemikaali- ja lääketeollisuudessa. Anturi asennetaan suoja-altaaseen tai -kouruun ja se tunnistaa vähäisenkin määrän nestettä. Anturi liitetään SET keskusyksikköön. SET/ OELO2 SET keskusyksikkö SET/OELO2 KRK-512 -keskusyksikkö + SET/VN Johtokykytoiminen nauhaanturi SET/VN asennetaan esim. sähkökeskuksen lattialle. Nauhan pituus on 0,1 20 m. Keskusyksikkönä KRK
