1 PERUSPERIAATTEET JA PUMPPUTYYPIT YLEISIMMÄT JUOKSUPYÖRÄTYYPIT

2 Mikä on juoksupyörä? Juoksupyörä on keskipakopumpun tärkein osa. Kun juoksupyörä pyörii, se tuottaa nesteen siirtämistä eli pumppaamista varten tarvittavan voiman. Juoksupyöriä käytetään myös kompressoreissa, turbiineissa ja monissa muissa koneissa, joissa siirretään nesteitä tai kaasuja.

3 Yleisimmät juoksupyörätyypit Suurin osa Grundfosin myymistä pumpuista on keskipakopumppuja, mutta valikoimaan kuuluu myös syrjäytyspumppuja. Pumput jaotellaan yleensä käytettävän juoksupyörätyypin mukaan. Grundfosin pumpuissa käytetään yleensä näitä juoksupyörätyyppejä: Radiaaliset juoksupyörät Puoliaksiaaliset juoksupyörät Kanavajuoksupyörät Vortex-juoksupyörät Aksiaaliset juoksupyörät Kierteelliset roottorit Kalvot Keskipakopumput Syrjäytyspumput Juoksupyörä Nesterengas Nestekierto Mäntä Radiaalinen Puoliaksiaalinen Kanava ja putki Vortex Aksiaalinen Kierteellinen roottori Kalvot

4 Radiaaliset juoksupyörät Radiaaliset juoksupyörät siirtävät nestettä pumpusta säteittäin eli kohtisuoraan pumpun akseliin nähden. Tämä pumppurakenne muodostaa virtaukseen verrattuna suhteellisen korkean paineen. Radiaalisia juoksupyöriä käytetään yleensä kiertovesipumpuissa, työstökoneiden pumpuissa, kattilajärjestelmissä ja teollisuuspumpuissa, joissa virtaama on enintään m3/h. Niitä käytetään myös useimmissa yksijaksoisissa pumpuissa.

5 Puoliaksiaaliset juoksupyörät Puoliaksiaaliset juoksupyörät muistuttavat radiaalisia juoksupyöriä, mutta ne kohdistavat nesteeseen radiaalivirtauksen tuoton parantamiseksi. Puoliaksiaaliset juoksupyörät kykenevät käsittelemään radiaalisia juoksupyöriä suurempia virtauksia. Puoliaksiaalisilla juoksupyörillä varustettuja pumppuja käytetään yleensä suuremmissa vedenotto- ja jakelujärjestelmissä sekä vedenjakelun, kastelun ja jäähdytyksen käyttökohteissa.

6 Kanava- ja putkijuoksupyörät Suuren vapaan läpäisykykynsä ansiosta kanavajuoksupyörät pystyvät käsittelemään jopa kiintoaineita, joiden läpimitta on vähintään 80 mm. Kanavajuoksupyörillä varustettuja pumppuja käytetään jätevesihuollon käyttökohteissa, koska ne pystyvät käsittelemään kiintoaineita ja kuituja. Grundfos esitteli S-Tuben vuonna Se on uudentyyppinen kanavajuoksupyörä putken muotoisella kanavalla. Tämä rakenne parantaa tuottoa ja varmistaa tukkeutumattoman toiminnan.

7 Vortex-juoksupyörät Vortex-juoksupyörä luo pumppupesään imupyörteen, joka siirtää kuituja, kiintoaineita ja hiekkaa pumpun läpi. Tämän ominaisuuden ansiostanämä juoksupyörät soveltuvat hyvin pitkiä kuituja, hiukkasia ja hankaavaa hiekkaa sisältävien nesteiden käsittelyyn. Vaikka Vortex-juoksupyörillävarustetut pumput ovat käyttövarmoja ja lähes tukkeutumattomia, niiden tehokkuus on yleensä vain puolet kanavajuoksupyörien tehokkuudesta. Tämän takia Vortex-juoksupyörillä varustettuja pumppuja käytetään tavallisesti pienemmissä jätevesihuollon käyttökohteissa, jotka sisältävät paljon kuituja ja hiekkaa. Näissä käyttökohteissa luotettava toiminta menee tehokkuuden edelle.

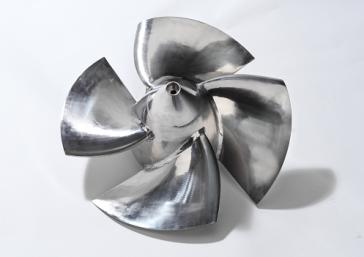

8 Aksiaaliset juoksupyörät Aksiaalisissa juoksupyörissä on yleensä potkuri ja moottorin akseliyksikköputken sisällä. Potkuri siirtää nestettä putkea pitkin. Aksiaalisetjuoksupyöräteivät muodosta korkeaa painetta, mutta ne pystyvät kuitenkin muodostamaan suuren virtaaman (yli m3/h). Aksiaalisillajuoksupyörillävarustettuja pumppuja käytetään pääsääntöisesti jätevedenpuhdistamoiden säiliöiden väliseen nestekiertoon ja hulevesien hallintaan käyttökohteissa, joissa suuria määriä vettä on pumpattava alhaisella nostokorkeudella.
