1 AUTOMAATION ERIKOISANTURIT VISION SYSTEMS OY, Kirrintie 11, JYVÄSKYLÄ FINLAND Tel (0) Fax +358 (0)

2 Virtausanturit Virtausnopeuden valvontaan Pintakytkimet Nesteiden, rakeiden ja jauheiden tunnistamiseen Induktiiviset lähestymiskytkimet Metalliesineiden paikantamiseen, laskemiseen ja tunnistamiseen ilman kosketusta Kapasitiiviset lähestymiskytkimet Metallisten ja ei-metallisten esineiden paikantamiseen, laskemiseen ja tunnistamiseen ilman kosketusta Induktiiviset lähestymiskytkimet Alumiinille ja ruostumattomalle teräkselle Valokennot Heijastusanturit sekä lähetin ja vastaanotto periaatteella toimivat valokennot Infrapuna-anturit Lämpötilan mittaukseen tai kuumien esineiden havaitsemiseen ilman kosketusta Ultraäänianturit Nesteiden sekä metallisten ja ei-metallisten esineiden tunnistamiseen Ex-luokitellut tuotteet Virtausanturit ja pintakytkimet räjähdysherkkiin ja vaarallisiin tiloihin. Induktiiviiset NAMUR-kytkimet

3 VIRTAUSANTURIT Termodynaaminen periaate: Virtaussäätimen sähköinen toiminto perustuu termodynamiikkaan. Anturin sisäosien lämpötilaa nostetaan muutama aste väliaineen lämpötilaa korkeammaksi. Virtaava väliaine johtaa anturiin kehittyneen lämmön pois, jolloin anturi jäähtyy. Anturin ilmaisema lämpötila mitataan ja sitä verrataan virtauksen lämpötilaan. Väliaineen virtaustila on pääteltävissä lämpötilaerosta. Kytkentäpiste voidaan asettaa virtauksen aikana. LED-näyttö kertoo paitsi virtausnopeuden muutokset ja myös sen milloin asetus on tehtävissä. Edut: Ei mekaanisesti liikkuvia osia Helppo asentaa T-liittimen tai hitsausliittimen avulla Anturit valmistettu kestävästä materiaalista Useita sovellusaloja Väliaineeksi käy myös syövyttävä kemikaali Soveltuu jopa +120 asteen lämpötiloihin Korkea painelujuus Huom! Vakiohavaintoraja on cm/s vedelle ja cm/s öljylle. Virtausnopeudelle ei ole ylärajaa, mutta anturi hälyttää vain kun virtaus on em. rajoissa. Lämpötilagradientti on tiettynä aikana tapahtuva väliaineen lämpötilan muutos. Anturin on oltava oikeasta aineesta. Voimme valmistaa anturin lähes mistä materiaalista tahansa, niin että se toimii mahdollisimman tehokkaasti. Sovelluksia: Jäähdytysjärjestelmien säätö Vedenlämmitysjärjestelmien säätö Pumppujen kuivakäyntisuojaus Prosessisovellukset Tuuletusjärjestelmät Pesu- ja puhdistusjärjestelmät Täyttö ja annostelu Lääketiede ja laboratorioteknologia Ilmastointi

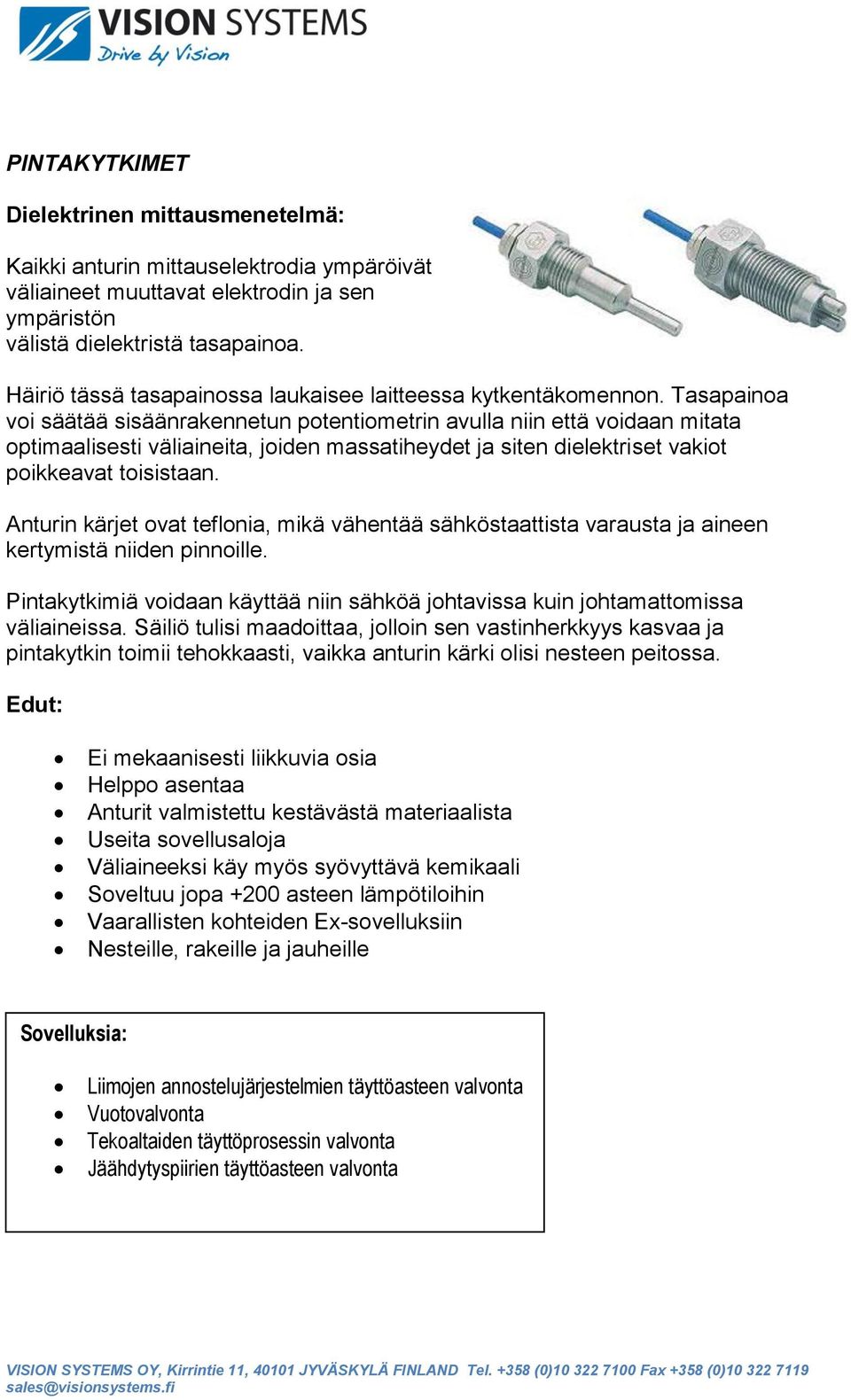

4 PINTAKYTKIMET Dielektrinen mittausmenetelmä: Kaikki anturin mittauselektrodia ympäröivät väliaineet muuttavat elektrodin ja sen ympäristön välistä dielektristä tasapainoa. Häiriö tässä tasapainossa laukaisee laitteessa kytkentäkomennon. Tasapainoa voi säätää sisäänrakennetun potentiometrin avulla niin että voidaan mitata optimaalisesti väliaineita, joiden massatiheydet ja siten dielektriset vakiot poikkeavat toisistaan. Anturin kärjet ovat teflonia, mikä vähentää sähköstaattista varausta ja aineen kertymistä niiden pinnoille. Pintakytkimiä voidaan käyttää niin sähköä johtavissa kuin johtamattomissa väliaineissa. Säiliö tulisi maadoittaa, jolloin sen vastinherkkyys kasvaa ja pintakytkin toimii tehokkaasti, vaikka anturin kärki olisi nesteen peitossa. Edut: Ei mekaanisesti liikkuvia osia Helppo asentaa Anturit valmistettu kestävästä materiaalista Useita sovellusaloja Väliaineeksi käy myös syövyttävä kemikaali Soveltuu jopa +200 asteen lämpötiloihin Vaarallisten kohteiden Ex-sovelluksiin Nesteille, rakeille ja jauheille Sovelluksia: Liimojen annostelujärjestelmien täyttöasteen valvonta Vuotovalvonta Tekoaltaiden täyttöprosessin valvonta Jäähdytyspiirien täyttöasteen valvonta

5 INDUKTIIVISET JA KAPASITIIVISET KYTKIMET Induktiivinen kytkin: Toimintaperiaate Induktiivisen lähestymiskytkimen toiminta perustuu korkeataajuiseen värähtelevään piiriin, jossa käämi synnyttää aktiiviseen anturipintaan vaihtosähkökentän. Kun metalliesine lähestyy kenttää, värähtely vaimenee, ja jos vaimentuminen ylittää tietyn rajan, syntyy kytkentäsignaali. Korjauskertoimet: Materiaali Kytkentäetäisyys (%) n. Teräs ST Ruostumaton teräs 70 Messinki 50 Kupari 45 Alumiini 40 Kapasitiivinen kytkin: Toimintaperiaate Kapasitiivisen lähestymiskytkimen toiminta perustuu korkeataajuiseen värähtelevään piiriin, jossa kondensaattori synnyttää aktiiviseen anturipintaan vaihtosähkökentän. Kun aine tai neste lähestyy kenttää, syntyy kapasitanssin epätasapaino, jolloin piirin värähtely voimistuu. Jos värähtely ylittää tietyn rajan, syntyy kytkentäsignaali. Korjauskertoimet: Sovelluksia: Materiaali Kytkentäetäisyys (%) n. Teräs ST Suolavesi 100 Marmori 65 Posliini 50 PE 10 Öljy 10 Puu Esineiden laskenta Venttiileiden, nokka-akseleiden ja vipujen asennon valvonta Nopeuden valvonta Työstökoneiden valvonta Pullonkorkkien lopputarkastus Pillereiden tuotannon valvonta Pullojen täytön lopputarkastus elintarviketeollisuudessa Tehtaiden toiminnan valvonta Vaarallisten koneiden hätäpysäytys

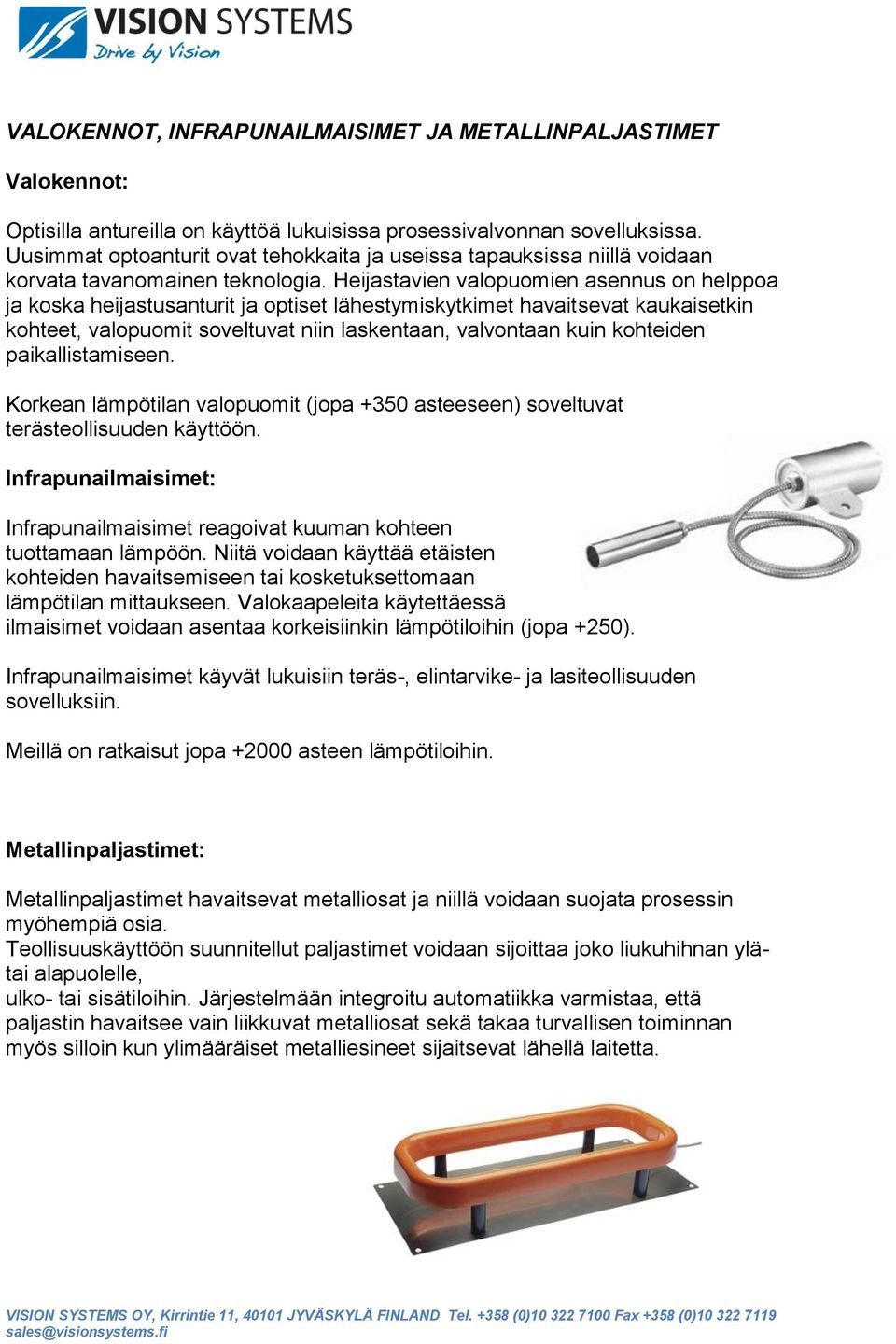

6 VALOKENNOT, INFRAPUNAILMAISIMET JA METALLINPALJASTIMET Valokennot: Optisilla antureilla on käyttöä lukuisissa prosessivalvonnan sovelluksissa. Uusimmat optoanturit ovat tehokkaita ja useissa tapauksissa niillä voidaan korvata tavanomainen teknologia. Heijastavien valopuomien asennus on helppoa ja koska heijastusanturit ja optiset lähestymiskytkimet havaitsevat kaukaisetkin kohteet, valopuomit soveltuvat niin laskentaan, valvontaan kuin kohteiden paikallistamiseen. Korkean lämpötilan valopuomit (jopa +350 asteeseen) soveltuvat terästeollisuuden käyttöön. Infrapunailmaisimet: Infrapunailmaisimet reagoivat kuuman kohteen tuottamaan lämpöön. Niitä voidaan käyttää etäisten kohteiden havaitsemiseen tai kosketuksettomaan lämpötilan mittaukseen. Valokaapeleita käytettäessä ilmaisimet voidaan asentaa korkeisiinkin lämpötiloihin (jopa +250). Infrapunailmaisimet käyvät lukuisiin teräs-, elintarvike- ja lasiteollisuuden sovelluksiin. Meillä on ratkaisut jopa asteen lämpötiloihin. Metallinpaljastimet: Metallinpaljastimet havaitsevat metalliosat ja niillä voidaan suojata prosessin myöhempiä osia. Teollisuuskäyttöön suunnitellut paljastimet voidaan sijoittaa joko liukuhihnan ylätai alapuolelle, ulko- tai sisätiloihin. Järjestelmään integroitu automatiikka varmistaa, että paljastin havaitsee vain liikkuvat metalliosat sekä takaa turvallisen toiminnan myös silloin kun ylimääräiset metalliesineet sijaitsevat lähellä laitetta.

7 Ex-LUOKITELLUT TUOTTEET Ex-sertifioidut tuotteet: Räjähdysherkissä kohteissa käytettävät anturit on sertifioitava tarkoitukseensa. Ex-sertifioidut tuotteemme ovat kansainvälisten normien ja yksittäisten sertifikaattien mukaisia. Jokaisessa tuotteessa on Ex-merkki ja hyväksymiskoodi. Sovelluksia: Kaasuputkien virtausvalvonta Jäähdytysilman virtaus Imujärjestelmät Lääketeollisuus Ruokaöljyn puristus Värien valmistus liuottimien avulla Puhdistusaineen virtaus Kemian teollisuus Edellä oli lyhyt katsaus EGE Elektronikin laajasta tuotevalikoimasta. EGE Elektronikin tuotteet käyvät tarkan laatuvalvonnan läpi ja tämä takaa erinomaisen laadun. Takuuaika tuotteille on yksi vuosi. Tuotekehitykseen panostetaan yhteistyössä asiakkaiden kanssa ja pyritään tekemään myös asiakaskohtaisia ratkaisuja. Lisätietoja löydät osoitteesta: tai Tulemme mielellämme kertomaan lisää tuotteista ja kuuntelemaan Teidän toiveita.

8 Lisätietoja antavat: Myyntipäällikkö Markku Lauttamus Tel (0) GSM +358 (0) Toimitusjohtaja Kari Rahkola Tel (0) GSM Pääkonttori / Tuotanto: Käyntiosoite / Toimitusosoite VISION SYSTEMS OY KIRRINTIE PALOKKA Postiosoite VISION SYSTEMS OY PL JYVÄSKYLÄ FINLAND Tel (0) Fax +358 (0) info@visionsystems.fi
