1 HISSI HISSITTÖMÄÄN TALOON KONEen ratkaisut arvokiinteistöihin

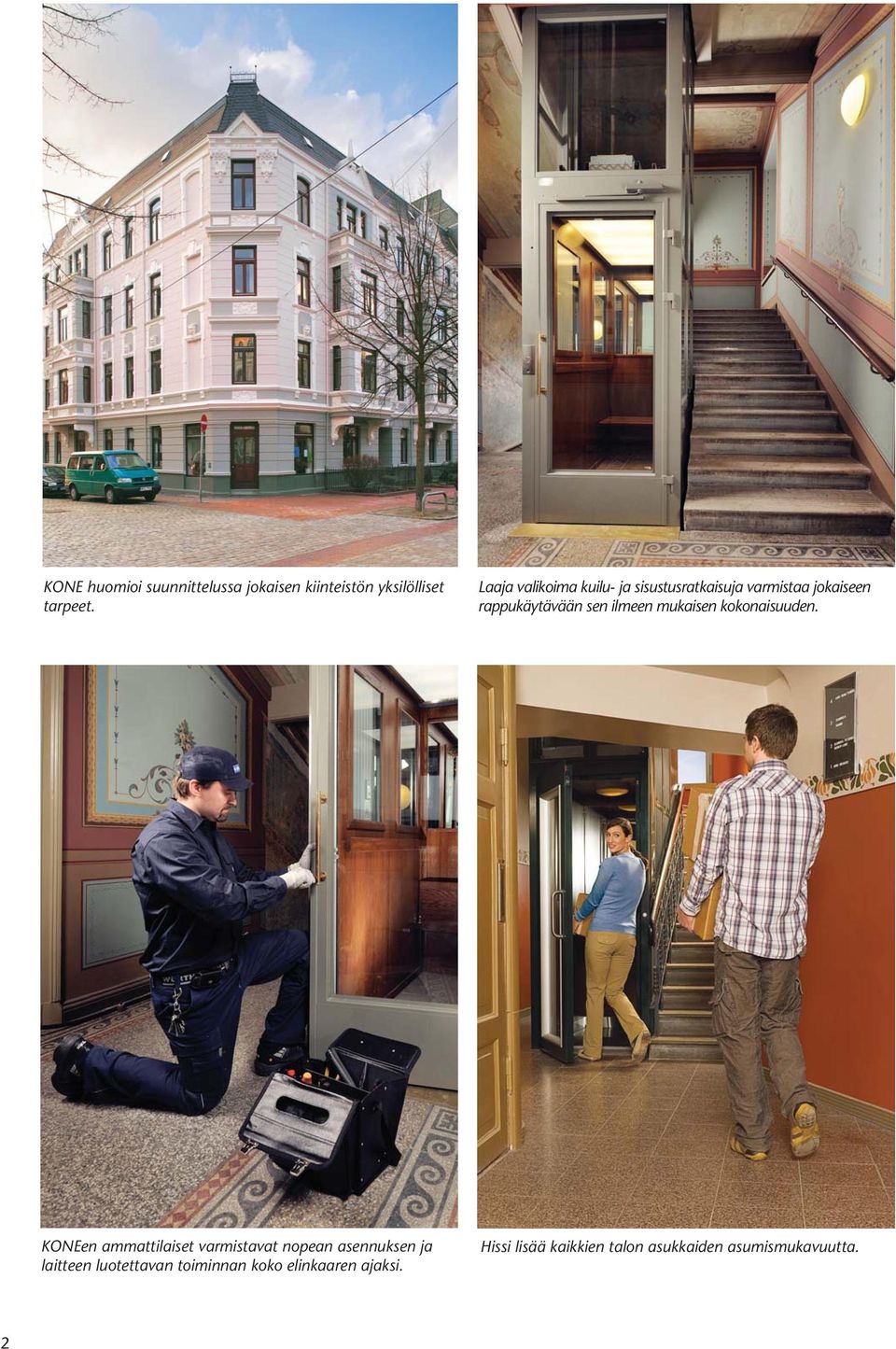

2 KONE huomioi suunnittelussa jokaisen kiinteistön yksilölliset tarpeet. Laaja valikoima kuilu- ja sisustusratkaisuja varmistaa jokaiseen rappukäytävään sen ilmeen mukaisen kokonaisuuden. KONEen ammattilaiset varmistavat nopean asennuksen ja laitteen luotettavan toiminnan koko elinkaaren ajaksi. Hissi lisää kaikkien talon asukkaiden asumismukavuutta. 2

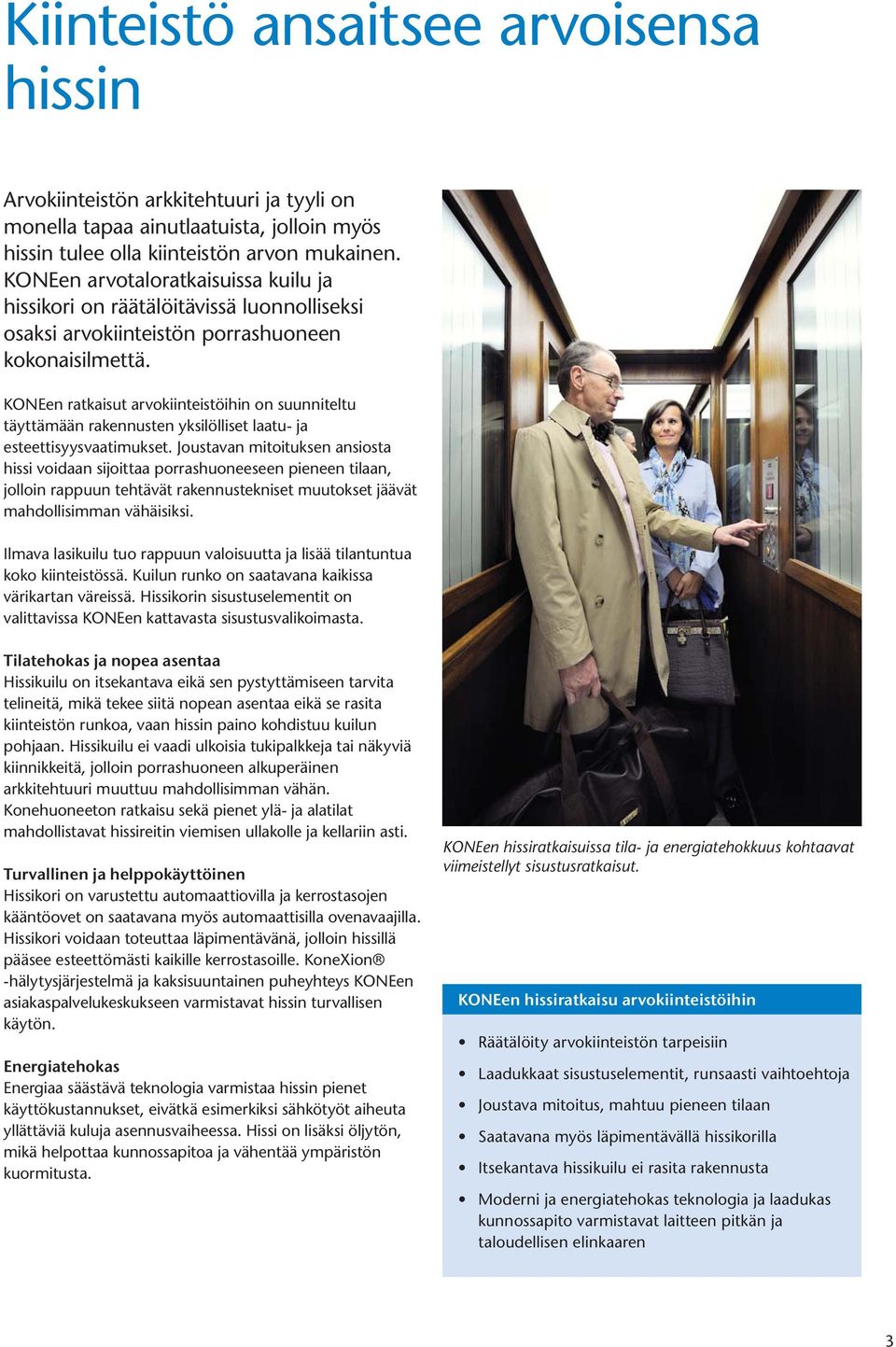

3 Kiinteistö ansaitsee arvoisensa hissin Arvokiinteistön arkkitehtuuri ja tyyli on monella tapaa ainutlaatuista, jolloin myös hissin tulee olla kiinteistön arvon mukainen. KONEen arvotaloratkaisuissa kuilu ja hissikori on räätälöitävissä luonnolliseksi osaksi arvokiinteistön porrashuoneen kokonaisilmettä. KONEen ratkaisut arvokiinteistöihin on suunniteltu täyttämään rakennusten yksilölliset laatu- ja esteettisyysvaatimukset. Joustavan mitoituksen ansiosta hissi voidaan sijoittaa porrashuoneeseen pieneen tilaan, jolloin rappuun tehtävät rakennustekniset muutokset jäävät mahdollisimman vähäisiksi. Ilmava lasikuilu tuo rappuun valoisuutta ja lisää tilantuntua koko kiinteistössä. Kuilun runko on saatavana kaikissa värikartan väreissä. Hissikorin sisustuselementit on valittavissa KONEen kattavasta sisustusvalikoimasta. Tilatehokas ja nopea asentaa Hissikuilu on itsekantava eikä sen pystyttämiseen tarvita telineitä, mikä tekee siitä nopean asentaa eikä se rasita kiinteistön runkoa, vaan hissin paino kohdistuu kuilun pohjaan. Hissikuilu ei vaadi ulkoisia tukipalkkeja tai näkyviä kiinnikkeitä, jolloin porrashuoneen alkuperäinen arkkitehtuuri muuttuu mahdollisimman vähän. Konehuoneeton ratkaisu sekä pienet ylä- ja alatilat mahdollistavat hissireitin viemisen ullakolle ja kellariin asti. Turvallinen ja helppokäyttöinen Hissikori on varustettu automaattiovilla ja kerrostasojen kääntöovet on saatavana myös automaattisilla ovenavaajilla. Hissikori voidaan toteuttaa läpimentävänä, jolloin hissillä pääsee esteettömästi kaikille kerrostasoille. KoneXion -hälytysjärjestelmä ja kaksisuuntainen puheyhteys KONEen asiakaspalvelukeskukseen varmistavat hissin turvallisen käytön. Energiatehokas Energiaa säästävä teknologia varmistaa hissin pienet käyttökustannukset, eivätkä esimerkiksi sähkötyöt aiheuta yllättäviä kuluja asennusvaiheessa. Hissi on lisäksi öljytön, mikä helpottaa kunnossapitoa ja vähentää ympäristön kuormitusta. KONEen hissiratkaisuissa tila- ja energiatehokkuus kohtaavat viimeistellyt sisustusratkaisut. KONEen hissiratkaisu arvokiinteistöihin Räätälöity arvokiinteistön tarpeisiin Laadukkaat sisustuselementit, runsaasti vaihtoehtoja Joustava mitoitus, mahtuu pieneen tilaan Saatavana myös läpimentävällä hissikorilla Itsekantava hissikuilu ei rasita rakennusta Moderni ja energiatehokas teknologia ja laadukas kunnossapito varmistavat laitteen pitkän ja taloudellisen elinkaaren 3

4 Laadukkaat sisustuselementit KONEen sisustusvalikoima ja materiaalit on suunniteltu täyttämään arvokiinteistöjen vaatimukset kaikilla arvoasteikoilla. Alla näet esimerkkejä laajasta valikoimastamme. Kysy lisää vaihtoehtoja KONE-yhteyshenkilöltäsi. Kuilu Lasikuilun lasielementit on saatavissa 575 mm tai 1150 mm korkeina. Kuilurakenteita ja kuilun laseja on saatavana useissa eri värisävyissä. Myös verkkokuilumahdollisuus. Valaisin Seinät Lattiat Tasonovi Puuviilu Kivikomposiitti Ovi täyskorkealla lasilla. Saatavana hiekkapuhalluskuviolla. Vaalea graniitti Pikku karhu, LED-valoilla Mahonki Tumma graniitti 4 Opaalilasikatto Tammi Lattialistat messinkisävy

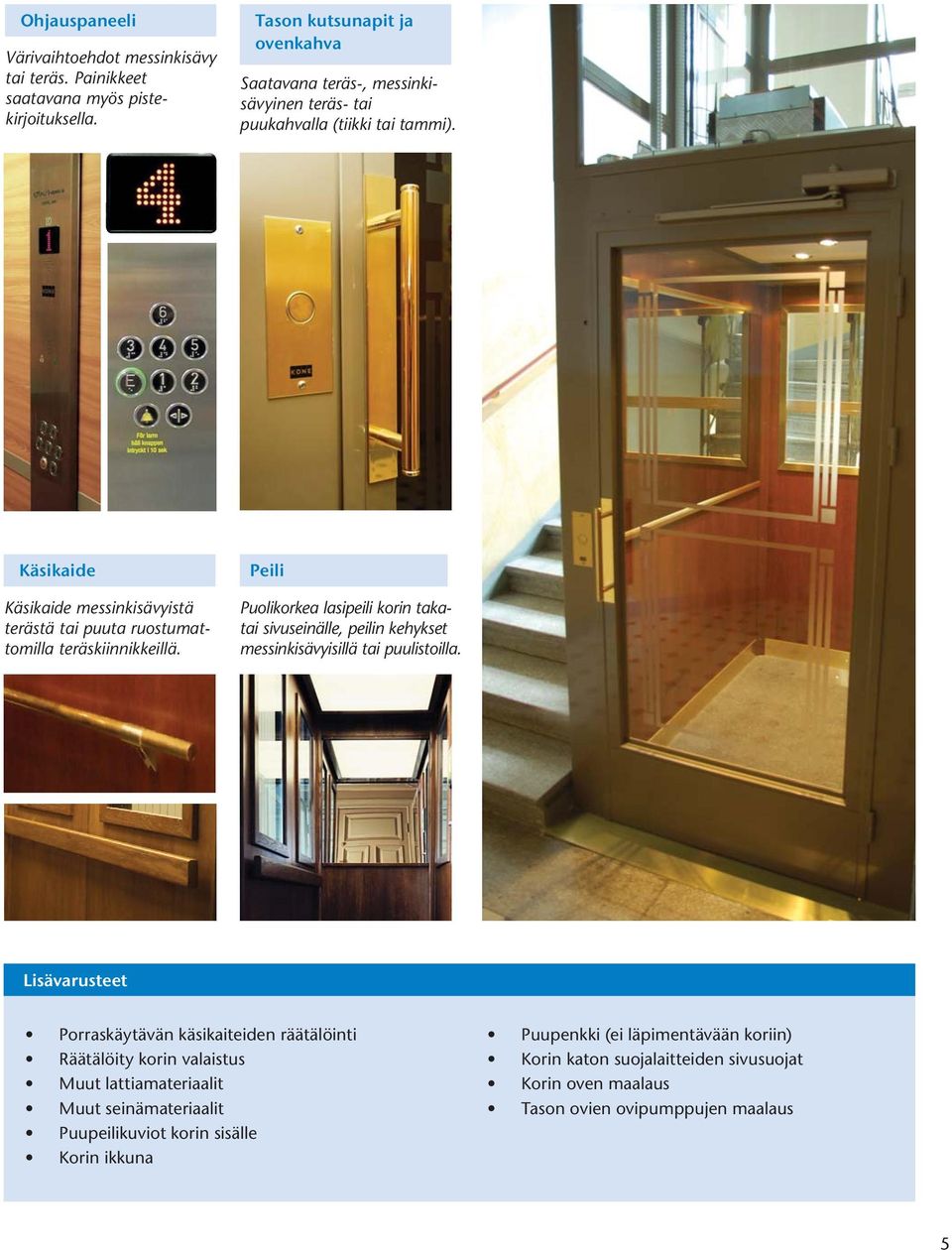

5 Ohjauspaneeli Värivaihtoehdot messinkisävy tai teräs. Painikkeet saatavana myös pistekirjoituksella. Tason kutsunapit ja ovenkahva Saatavana teräs-, messinkisävyinen teräs- tai puukahvalla (tiikki tai tammi). Käsikaide Käsikaide messinkisävyistä terästä tai puuta ruostumattomilla teräskiinnikkeillä. Peili Puolikorkea lasipeili korin takatai sivuseinälle, peilin kehykset messinkisävyisillä tai puulistoilla. Lisävarusteet Porraskäytävän käsikaiteiden räätälöinti Räätälöity korin valaistus Muut lattiamateriaalit Muut seinämateriaalit Puupeilikuviot korin sisälle Korin ikkuna Puupenkki (ei läpimentävään koriin) Korin katon suojalaitteiden sivusuojat Korin oven maalaus Tason ovien ovipumppujen maalaus 5

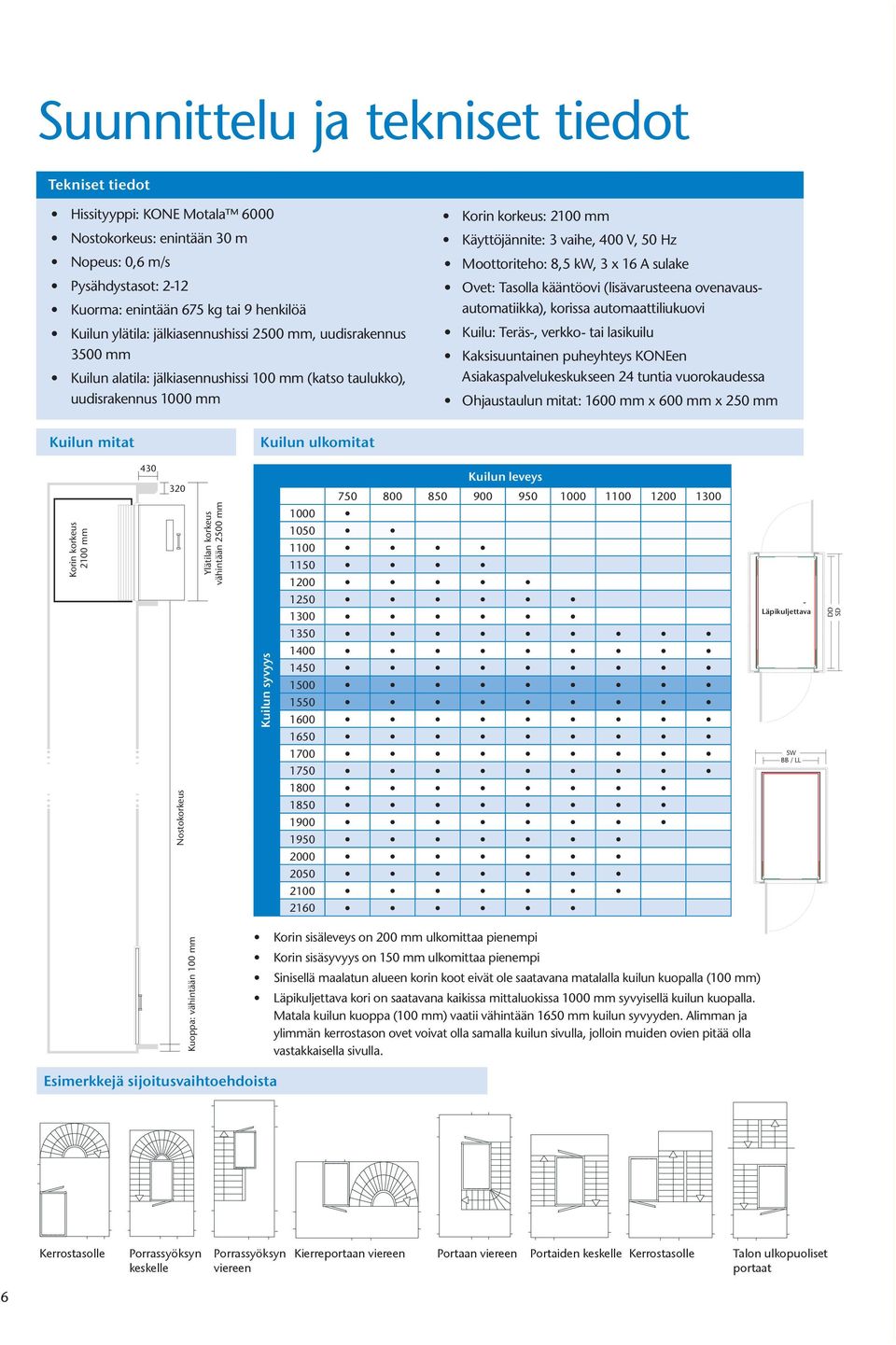

6 Suunnittelu ja tekniset tiedot Tekniset tiedot Hissityyppi: KONE Motala 6000 Nostokorkeus: enintään 30 m Nopeus: 0,6 m/s Pysähdystasot: 2-12 Kuorma: enintään 675 kg tai 9 henkilöä Kuilun ylätila: jälkiasennushissi 2500 mm, uudisrakennus 3500 mm Kuilun alatila: jälkiasennushissi 100 mm (katso taulukko), uudisrakennus 1000 mm Korin korkeus: 2100 mm Käyttöjännite: 3 vaihe, 400 V, 50 Hz Moottoriteho: 8,5 kw, 3 x 16 A sulake Ovet: Tasolla kääntöovi (lisävarusteena ovenavausautomatiikka), korissa automaattiliukuovi Kuilu: Teräs-, verkko- tai lasikuilu Kaksisuuntainen puheyhteys KONEen Asiakaspalvelukeskukseen 24 tuntia vuorokaudessa Ohjaustaulun mitat: 1600 mm x 600 mm x 250 mm Kuilun mitat Kuilun ulkomitat Korin korkeus 2100 mm Nostokorkeus Ylätilan korkeus vähintään 2500 mm Kuilun syvyys Kuilun leveys Läpikuljettava SW BB/LL DD SD Kuoppa: vähintään 100 mm Korin sisäleveys on 200 mm ulkomittaa pienempi Korin sisäsyvyys on 150 mm ulkomittaa pienempi Sinisellä maalatun alueen korin koot eivät ole saatavana matalalla kuilun kuopalla (100 mm) Läpikuljettava kori on saatavana kaikissa mittaluokissa 1000 mm syvyisellä kuilun kuopalla. Matala kuilun kuoppa (100 mm) vaatii vähintään 1650 mm kuilun syvyyden. Alimman ja ylimmän kerrostason ovet voivat olla samalla kuilun sivulla, jolloin muiden ovien pitää olla vastakkaisella sivulla. Esimerkkejä sijoitusvaihtoehdoista Kerrostasolle Porrassyöksyn keskelle Porrassyöksyn viereen Kierreportaan viereen Portaan viereen Portaiden keskelle Kerrostasolle Talon ulkopuoliset portaat 6

7 Lasikuilu tuo valoa rappukäytävään. Kuvassa näkyvä harmaa pilari ei ole osa KONEen kuilurakennetta.

8 KONE on yksi maailman johtavista hissi- ja liukuporrasyhtiöistä sekä edelläkävijä innovatiivisten hissien ja liukuportaiden suunnittelussa ja asennuksessa sekä hissien, liukuportaiden ja ovilaitteiden modernisoinnissa ja kunnossapidossa. Yli osaavaa ammattilaistamme palvelevat sinua 50 maassa. Haluamme tarjota parhaan mahdollisen käyttäjäkokemuksen kehittämällä ja toimittamalla ratkaisuja, jotka mahdollistavat paikasta toiseen liikkumisen sujuvasti, turvallisesti, mukavasti ja viivytyksettä. Haluamme olla mukana asiakkaamme projektissa alkuvaiheista lähtien aina rakennuksen elinkaaren loppuun asti. Pyrimme ratkaisujemme ekotehokkuuden jatkuvaan parantamiseen tehokkaalla tutkimus- ja kehitystoiminnalla. Lisäksi otamme ympäristöja turvallisuusnäkökohdat huomioon kaikessa toiminnassamme. Tästä osoituksena on KONE Hissit Oy:lle myönnetty ISO ja ISO sertifikaatit. KONE Hissit Oy Pidätämme oikeuden muuttaa tuotteen rakennetta ja teknisiä tietoja. Julkaisun mitään lausuntoa ei voida tulkita suoraksi tai epäsuoraksi takuuksi tai ehdoksi, joka koskisi tuotetta tai sen sopivuutta tiettyyn käyttötarkoitukseen. Mikään esitteen lausunto ei muuta toimitussopimusten ehtoja. KONE ja KONE Motala ovat KONE Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 5733
