1 LUOTETTAVA JA TURVALLINEN KEVYTHISSI KONE Motala 2000

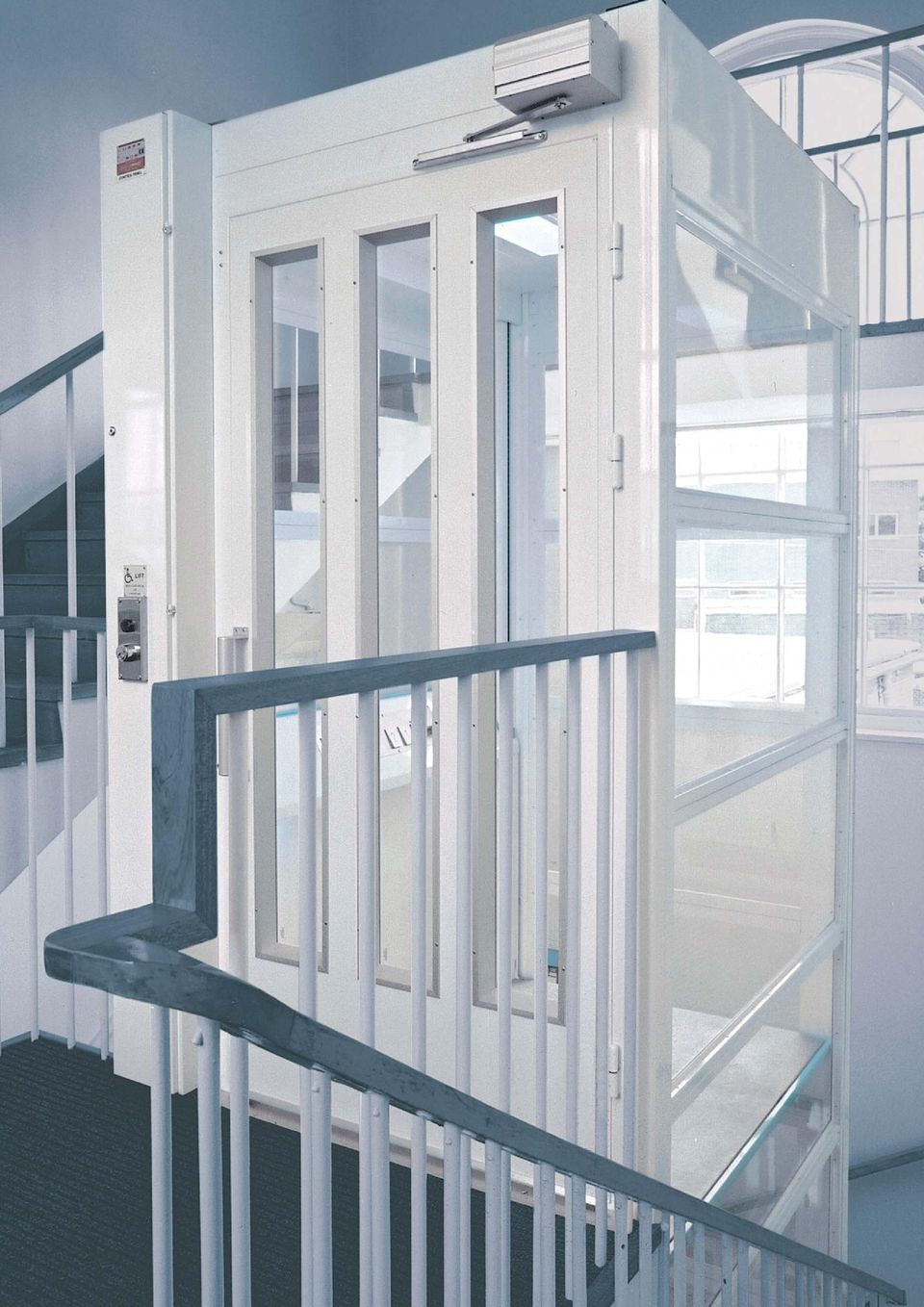

2 KONE Motala 2000 Luotettava ja turvallinen kevythissi liikuntarajoitteisille Itsekantava rakenne, perinteistä hissikuilua ei tarvita Konehuoneeton Kuilukuoppa 60 mm Nostokorkeus enintään 13 m Pysähdystasoja 2-6 Nopeus 0,15 m/s Kuorma 500 kg tai 5 henkilöä Portaiden käyttäminen on monille vaikeaa, niin julkisissa kuin yksityisissäkin tiloissa. Liikkuminen voi olla todellinen haaste liikuntarajoitteisille, näkövammaisille, vanhuksille sekä vanhemmille, joilla on lapsia ja lastenrattaat. Nykyinen lainsäädäntö vaatii, että liikkuminen julkisissa rakennuksissa on helppoa kaikille. KONE Motala hissi toimitetaan kuilurakenteineen. Kuilun runkorakenne on terästä ja se voidaan verhoilla esimerkiksi lasilla tai RAL-värisävyyn maalatulla teräslevyllä. Erillistä konehuonetta ei tarvita. Ketjukäytön ansiosta hississä on hiljainen käyntiääni, eikä hissiä tarvitse rasvata huollon yhteydessä. Ympäristöasiat on otettu huomioon parhaalla mahdollisella tavalla. KONE Motala hissin sydämenä on patentoitu, kahdesta päästä kiinnitetty, koteloitu ketju. KONE Motala hissin kunnossapitotarve on vähäinen, eikä sen ketju tarvitse uutta voitelua asentamisen jälkeen hissin elinkaaren aikana. Koska voitelua ei tarvita, vältetään mahdolliset öljyvuodot ja jäteöljyn käsittely. Hissi kulkee kahdella kiskolla, jotka on asennettu kuilun reunoille koko hissin korkeudelta. Tämä ratkaisu säästää tilaa. Hissin nostamisesta huolehtii energiatehokas 0,55 kw:n tehoinen ajokoneisto. Vakiona oleva taajuudensäädin varmistaa, että hissin kulku on mahdollisimman pehmeää kaikissa tilanteissa. Pienen tilantarpeensa ansiosta KONE Motala 2000 on helppo asentaa myös jo olemassaolevaan rakennukseen häiritsemättä liikaa rakennuksen normaalielämää. Häiriöitä pyritään minimoimaan myös mahdollisimman lyhyellä asennusajalla. KONE Motala 2000 helppokäyttöinen ja turvallinen Tehokas tilankäyttö Suuret ja selkeät painikkeet Tärinätön, hiljainen käyntiääni Puhesyntetisaattori, joka ilmoittaa kerroksen (lisävaruste) Painiketekstit sokeainkirjoituksella (lisävaruste) Hissin kutsunappia painettava kerrostasanteella vain kerran hissin tilaamiseksi Taajuusmuuttajakäyttö tasaisemman lähdön ja pysähtymisen varmistamiseksi Muotoilu Yksityiskohtaisia tammisomisteita (lisävaruste) Kaikki sivut voidaan lasittaa (lisävaruste) Turvallisuus Ketjutoiminen Kaikki lasiset osat kestävää turvalasia Öljytön ei palokuormaa FID-detektori kerrostasanteelle ajo palotilanteessa (lisävaruste) Ylikuormavaaka Automaattinen lukitus (ns. koululukitus)

3

4 Sisustusvaihtoehdot Ovet Täysi- tai puolikorkea: oven korkeus ylimmässä kerroksessa 2000 mm tai 1300 mm (kun nostokorkeus korkeintaan 3 m) Kääntöovi 900 x 2000 mm Kääntöovet ovensulkijalla tai lisävarusteena ovenavausautomatiikalla Ovet voidaan asentaa kolmelle sivulle kuilua Ovet voivat olla oikea- tai vasenkätisiä Tyyppihyväksytty palo-ovi EN81-58 EI 30 (tyypit 1d ja 1h) Valaistus LED-valaisin kuilurakenteen katossa, ylimmän oviaukon ollessa täyskorkea Korin seinämässä ekotehokkaat LED-valaisimet sekä hätävalaistus Korin ohjauspaneeli Ohjauspainiketta painettava koko matkan ajan Hätäpysähdyspainike Helppokäyttöiset kerrospainikkeet (50 x 50 mm) Lisävarusteet Tehdasmaalattu haluttuun RAL-värisävyyn Lasitettu kuilurakenne Automaattiset kääntöovet Hätäpuhelin Kääntöistuin Painiketekstit sokeainkirjoituksella Kaukosäädin Sähkökäyttöinen varalasku Ilmoitus hissin saapumisesta (puhesyntetisaattori, kielet suomi, ruotsi tai englanti) 1000 mm leveät ovet saatavana kuilun pidemmälle sivulle tai hissiin jonka leveys on 1350 mm Hissin kutsupainikkeiden sijoitus kauemmas hissistä helpottamaan pyörätuolilla liikkuvien toimintaa Ovenkahva ruostumatonta terästä tai puuta (tiikki tai tammi) Saatavana myös Motala Exclusive -korimateriaalit, kysy lisää KONEen yhteyshenkilöltä

5 Korin seinät Laminaatti Lattia Muovimatto Koivu (1126) Kirsikka (1127) Latte (1093) Harmaa (18383) Keltainen (18772) Vihreä (18780) Vaalea tammi (1030) Beige tekstiilikuvio (1277) Valkoinen marmori (1054) Tumma tammi (11522) Tammi (11542) Kirsikka (11492) Maalattu Ruostumaton teräs Kumimatto Valkoinen (RAL9010) Harjattu (F) Harmaa kolikkokuvio (SC009) Musta kolikkokuvio (SC001) Värit Perusväri on valkoinen RAL9010 Muita RAL-värejä on saatavana tilauksesta kuilulle ja korille (kuilun katon väri on aina valkoinen) Vaalea graniitti ( ) Tumma graniitti ( ) Kuilu Kuilun lasit ovat saatavilla useissa eri värisävyissä. Meri 1 Meri 2 Savu 1 Savu 2 Pronssi 1 Pronssi 2 Huurre 1 Huurre 2 Kirkas

6 Suunnittelu ja tekniset tiedot Tekniset tiedot Huoltopaneeli karmissa Nostokorkeus: Enintään 13 metriä Nopeus: 0,15 m/s Pysähdystasot: 2 6 Kuorma: 500 kg tai 5 henkilöä Kuilun ylätila: 2200 mm lisäksi 30 mm asennusvaraa kuilun yläosaan. Ohjauskeskuksen leveys Käyttöjännite: yksivaiheinen V 10 A Voimansiirto: 0,55 kw:n moottori käyttää vaihteiston välityksellä korin nostamiseen koteloitua, kestovoideltua ja huoltovapaata ketjua sisältäen automaattisesti toimivan tarraimen. Hissikuilu: Hissi toimitetaan kuilurakenteineen (itsekantava rakenne), perinteistä hissikuilua ei tarvita. Kuilurakenteen korkeus ylimmällä tasolla 2200 mm tai 1300 mm (puoliovi, kun nostokorkeus korkeintaan 3 m). Kuilurakenne voi olla lasiaukkoinen jokaiselta sivulta (lisävaruste). Ohjauskeskuksen syvyys Ramppi Kuilun kuoppa: 60 mm, tai alimman oven edessä 60 mm:ä korkea ramppi. Kori: L-muotoinen turvareunoilla varustettu lava. Hätälasku: Hissi on varustettu käsi- tai sähkökäyttöisellä varalaskulla, jolla hätätilanteen sattuessa kori voidaan laskea lähimmälle tasolle. Kuilun ja korin mitat Hälytys: Akkutoiminen, automaattisesti latautuva hälytysjärjestelmä. Hätäsummeri sekä kosketinvaraus siirtohälytystä varten. KoneXion+ -kaksisuuntainen puheyhteys 24 tuntia päivystävään KONEen Asiakaspalvelukeskukseen vakiona. Sertifikaatti: CE-OSL-DNV Kuilun asennustila Kuilun asennustila (mm) Kuilun, korin ja ovien mitat: Korin koko (mm) Kääntöovet (mm) 1180 x x x x x x x x x x x x x x x x x x x x x x x x x x x 2000 Kaikki mitat millimetreinä.

7 Motala Exclusive oak

8 KONE on yksi maailman johtavista hissi- ja liukuporrasyhtiöistä sekä edelläkävijä innovatiivisten hissien ja liukuportaiden suunnittelussa ja asennuksessa sekä hissien, liukuportaiden ja ovilaitteiden modernisoinnissa ja kunnossapidossa. Noin osaavaa ammattilaistamme palvelevat sinua 50 maassa. Haluamme tarjota parhaan mahdollisen käyttäjäkokemuksen kehittämällä ja toimittamalla ratkaisuja, jotka mahdollistavat paikasta toiseen liikkumisen sujuvasti, turvallisesti, mukavasti ja viivytyksettä. Haluamme olla mukana asiakkaamme projektissa alkuvaiheista lähtien aina rakennuksen elinkaaren loppuun asti. Pyrimme ratkaisujemme ekotehokkuuden jatkuvaan parantamiseen tehokkaalla tutkimus- ja kehitystoiminnalla. Lisäksi otamme ympäristöja turvallisuusnäkökohdat huomioon kaikessa toiminnassamme. Tästä osoituksena on KONE Hissit Oy:lle myönnetty ISO ja ISO sertifikaatit. KONE Hissit Oy Pidätämme oikeuden muuttaa tuotteen rakennetta ja teknisiä tietoja. Julkaisun mitään lausuntoa ei voida tulkita suoraksi tai epäsuoraksi takuuksi tai ehdoksi, joka koskisi tuotetta tai sen sopivuutta tiettyyn käyttötarkoitukseen. Mikään esitteen lausunto ei muuta toimitussopimusten ehtoja. KONE ja KONE Motala 2000 ovat KONE Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 5713
